#904 Homing Failed/Homing Issues/Not able to home

FLUX Support Team
  • Aktualisiert

Beschreibung

Da die Ursachen für #904 Homing-Anomalien relativ komplex sind, beachten Sie bitte, dass das Lesen dieses Artikels Ihr Problem möglicherweise nicht sofort löst. Wenn Sie jedoch die folgenden Schritte sorgfältig befolgen, sammeln Sie wertvolle Informationen, die dem FLUX-Team helfen, das Problem effektiver zu identifizieren.

Mögliche Ursachen:

  1. Systemfehler (Firmware aktualisieren).
  2. Hauptplatinenfehler.
  3. Endschalterdefekt.
  4. Führungsschiene verrostet oder beschädigt.
  5. X-Achse nicht waagerecht.
  6. Treiberbox (Treiberchip) defekt.
  7. Schrittmotordefekt.
  8. Zeichenplatinenfehler (Geringe Wahrscheinlichkeit).
  9. Kabeldefekt (Treibersteuerkabel & Treiberstromkabel) (Geringe Wahrscheinlichkeit).

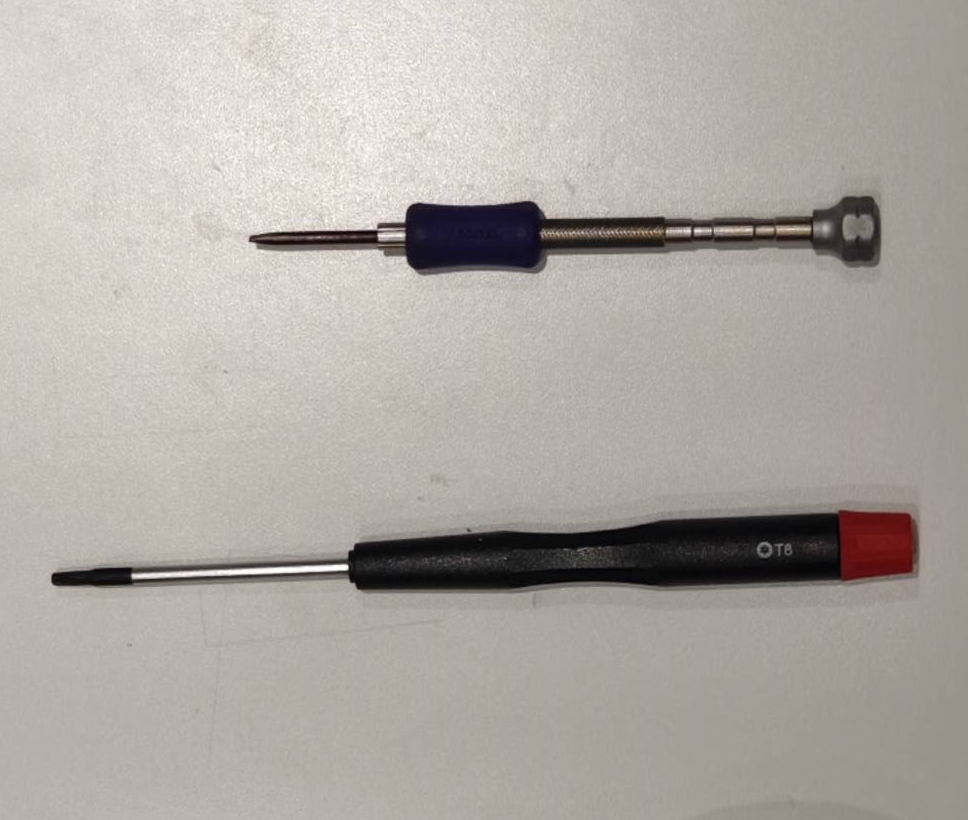

Werkzeuge

  1. T8 Torx-Schraubendreher (Optional)
  2. Schlitzschraubendreher (Optional)

Schritt 1 - Manuell prüfen, ob sich der Laserkopf reibungslos bewegt:

  • Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab.


  • Bewegen Sie den Laserkopf manuell zu den vier Ecken.Step_1.gif

Bestätigen Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:

Schritt 1.1 - Führungsschienen schmieren:

  • Bitte befolgen Sie die Anweisungen im folgenden Link zur Schmierung der Führungsschienen.
  • Versuchen Sie nach der Schmierung, den Laserkopf erneut zu bewegen, um zu prüfen, ob er sich wie in Schritt 1 gezeigt bewegt.

Bestätigen Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:

  • Ja, er bewegt sich wie im Video von Schritt 1 gezeigt. >> Problem gelöst
  • Nein, er kann sich immer noch nicht wie im Video von Schritt 1 gezeigt bewegen >> Erstellen Sie Fotos oder ein Video und wenden Sie sich an den Kundendienst.
    • Mögliche Ursache: Die Führungsschienen könnten verrostet sein.

Beispiele für erforderliche Fotos oder Videos zur Fehlermeldung:

X-Achsen-Führungsschiene:
Y-Achsen-Optikachse - Links:

Y-Achsen-Optikachse - Rechts:



Schritt 2 - Firmware-Probleme ausschließen:

Eine fehlerhafte Firmware-Installation kann gelegentlich zu Homing-Problemen führen. Durch eine erneute Aktualisierung der Firmware können Firmware-Anomalien schnell ausgeschlossen werden.

  • Befolgen Sie die Schritte in 4-7 Firmware-Update um sicherzustellen, dass es auf die neueste Version aktualisiert wird.



  • Versuchen Sie nach Abschluss der Aktualisierung erneut die Referenzfahrt.


Bestätigen Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:

  • Ja, die Maschine hat die Referenzfahrt erfolgreich durchgeführt >> Problem gelöst.

Schritt 3 - LED am Lasernetzteil überprüfen

Überprüfen Sie, ob die LED am Lasernetzteil dauerhaft leuchtet.

  • Bitte lösen Sie die T8-Schrauben an der Seite, um die Seitenabdeckung zu öffnen.

  • Bitte beachten Sie das folgende Foto und prüfen Sie, ob die LED des Lasernetzteils dauerhaft leuchtet ohne zu flackern.



Bestätigen Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:

  • Aus oder flackernd >> Video vom Referenzfahrt-Fehler und dem Zustund der Kontrollleuchten aufnehmen >> Kundendienst kontaktieren um das Problem zu melden.
    • Mögliche Ursache:
      1. Ausfall des Lasernetzteils, Austausch erforderlich.

Schritt 3.1 - Treiber-Box-LEDs überprüfen

Überprüfen Sie die grünen LED-Leuchten an den drei Treiber-Boxen. Blinken sie im Stundby-Modus kontinuierlich?
(Blinken im Stundby-Modus ist normaler Betrieb)

Bestätigen Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:

  • Aus oder dauerhaft an >> Video vom Referenzierungsfehler und dem Zustund der Kontrollleuchten aufnehmen >> Kundendienst kontaktieren um das Problem zu melden.

    • Mögliche Ursachen:
      1. Ausfall der Treiber-Box.
      2. Ausfall des Treiber-Signalkabels (Treiber zur Hauptplatine).
      3. Ausfall des Treiber-Stromkabels (Treiber zu 48V-Netzteil & Motor).

Schritt 3.2 - Verkabelung und Parameter der Treiber-Box bestätigen

  • Bestätigen Sie, dass die Verkabelung ordnungsgemäß und nicht locker ist. Falls etwas locker ist, beziehen Sie sich auf die folgenden Videos zur Wiederverbindung.

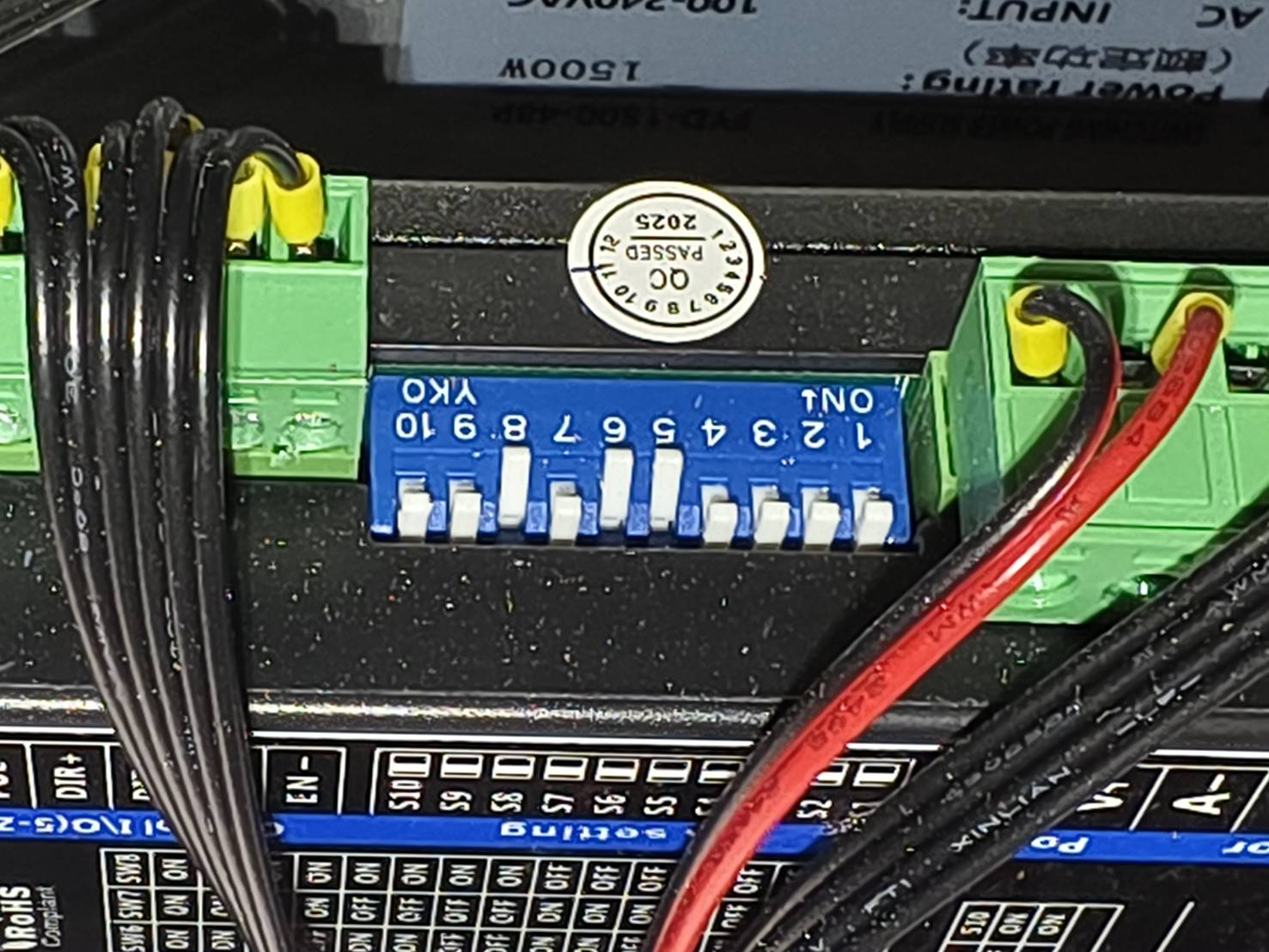

  • Bestätigen Sie die Parameter der Treiber-Box. Im mittleren Bereich jeder Treiber-Box befinden sich weiße DIP-Schalter zur Parametereinstellung.

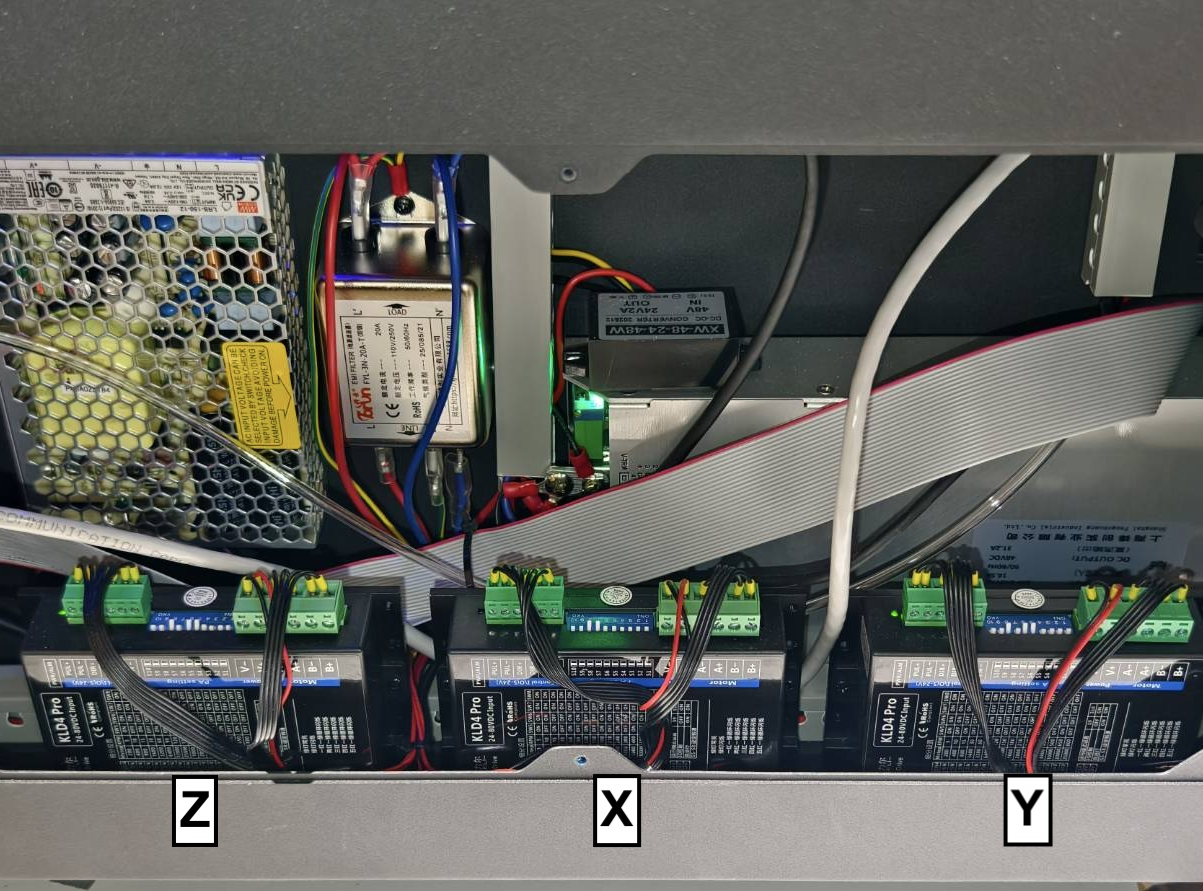

    Die drei Treiber-Boxen sind für Z-Achse (links), X-Achse (Mitte) und Y-Achse (rechts).

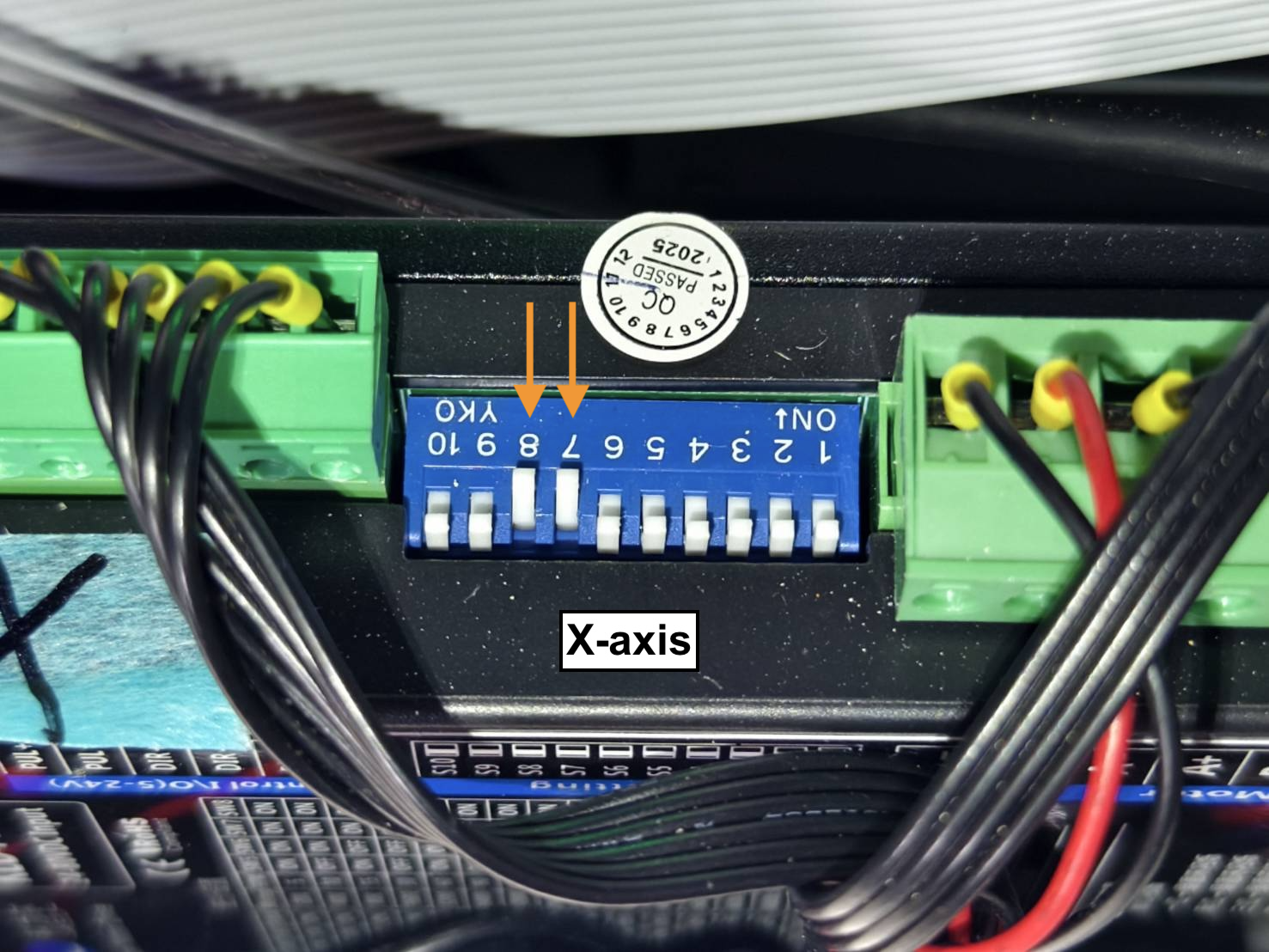

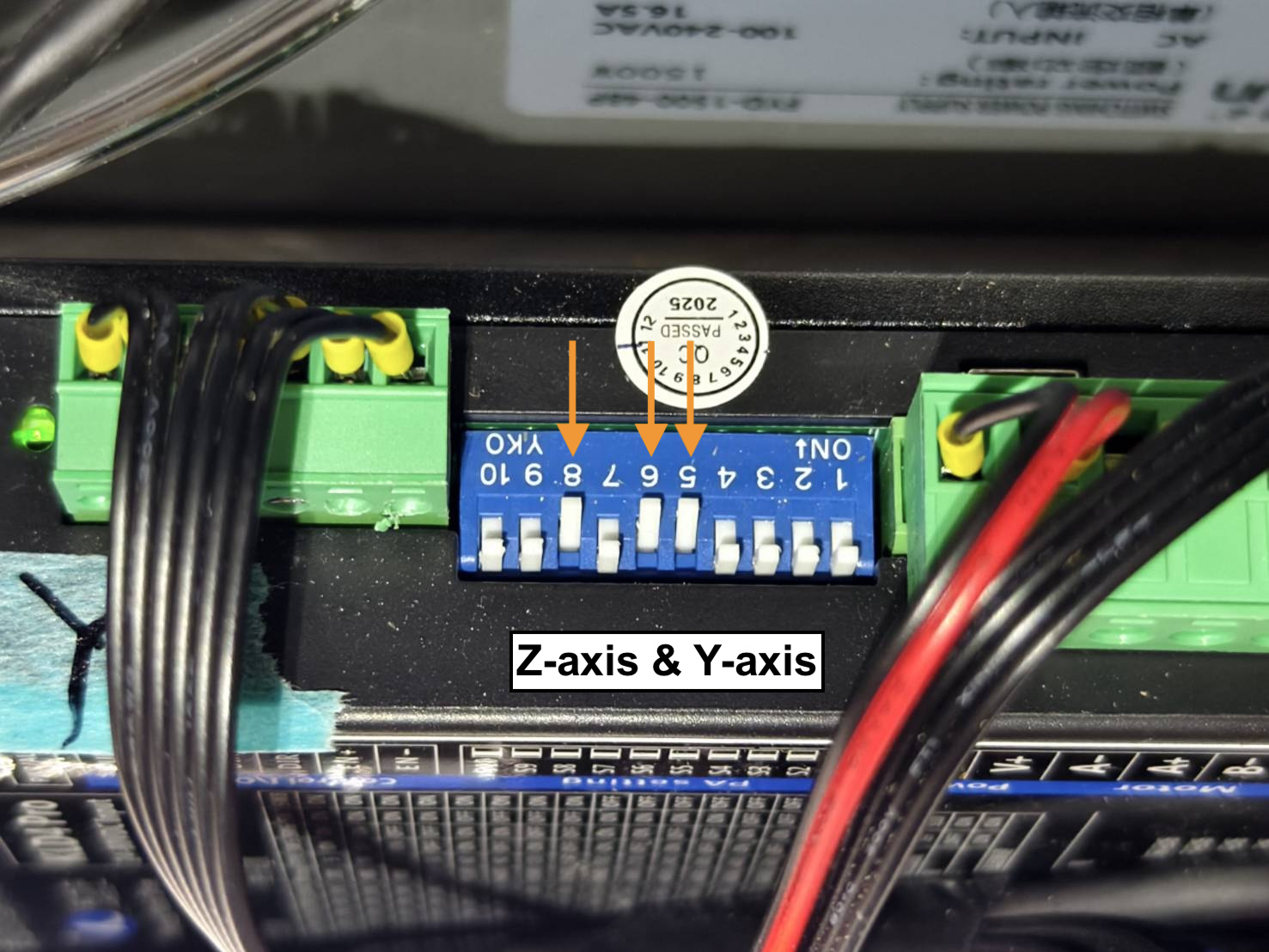

    Parametereinstellungen: Die Schalterpositionen müssen mit den folgenden Beispielen übereinstimmen. Z- und Y-Achse teilen sich dieselben Parameter, während die X-Achse unterschiedlich ist.

    Z-Achse & Y-Achse X-Achse
    5, 6, 8 = ON 7, 8 = ON

  • Nach der Bestätigung testen Sie die Referenzfahrt erneut.

Bestätigen Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:

  • Bestätigt, Referenzfahrt erfolgreich >> Problem gelöst

Schritt 4 - Endschalter überprüfen

Endschalter werden verwendet, um die Führungsschienen und die optische Achse zu stoppen, wenn der Laserkopf die Enden erreicht.
Probleme bei der Referenzfahrt können durch defekte Endschalter verursacht werden, wodurch der Laserkopf nicht stoppt oder zu früh stoppt.

  • Beziehen Sie sich auf das Video und überprüfen Sie, ob Ihre Endschalter-Symbole beim Drücken korrekt reagieren.
  • Schalter drücken = Symbol GESCHLOSSEN
  • Schalter loslassen = Symbol OFFEN

Endschalter-Prüfung für X-Achse und Y-Achse


Bestätigen Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:

  • Sowohl X- als auch Y-Achse funktionieren normal wie im Video >> Weiter zu Schritt 5
  • Eine oder beide funktionieren nicht >> Nehmen Sie ein Video des Problems auf (Beispielvideo) und fahren Sie fort zu Kundendienst kontaktieren
    • Mögliche Ursachen:
      1. Hauptplatinen-Ausfall
      2. Endschalter-Ausfall
      3. Zeichnungssteuerplatinen-Ausfall (Geringe Wahrscheinlichkeit)
      4. 28-Pin-Graukabel-Ausfall (Geringe Wahrscheinlichkeit)

Schritt 5 - Prüfen Sie, ob der Autofokus ordnungsgemäß funktioniert

Führen Sie einen Autofokus durch, um zu prüfen, ob er ordnungsgemäß funktioniert. Klicken Sie auf die AF-Taste, um die Funktion zu bestätigen.





Bestätigen Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:

  • Ja, Autofokus funktioniert ordnungsgemäß >> Schritt 6
  • Nach Abschluss der oben genannten Schritte besteht das Referenzfahrt-Problem weiterhin >> Nehmen Sie ein Video der Situation auf (Beispielvideo) und Kundendienst kontaktieren.
    • Mögliche Ursachen:
      1. Hauptplatine ist beschädigt und muss ersetzt werden.
      2. Treiberbox ist beschädigt und muss ersetzt werden (geringe Wahrscheinlichkeit).
      3. Laser-Netzteil ist beschädigt und muss ersetzt werden (geringe Wahrscheinlichkeit).

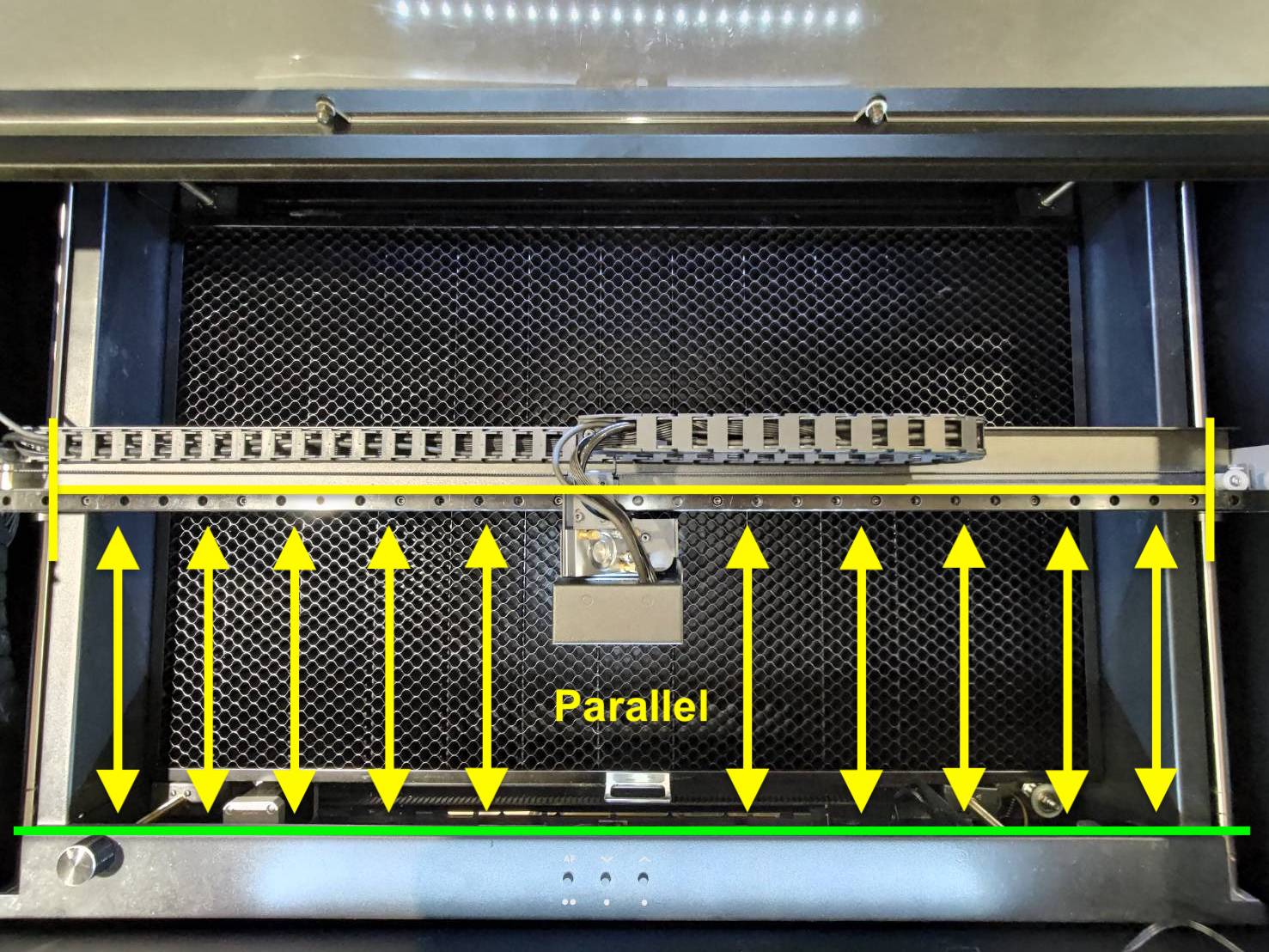

Schritt 6 - X-Achsen-Parallelität prüfen

  • Informationen zum Testen und Einstellen der X-Achsen-Parallelität finden Sie unter folgendem Link. Stellen Sie sicher, dass die Riemenscheiben nicht locker sind, wie am Ende des Videos gezeigt.
    5-14 X-Achsen-Parallelitätseinstellung
    The

Bestätigen Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:

  • Nach der Einstellung ist die Referenzfahrt normal >> Problem gelöst
  • X-Achse ist parallel, aber Y-Achse Referenzfahrt schlägt fehl >> Weiter zu Schritt 7
  • X-Achse ist parallel, aber X-Achse Referenzfahrt schlägt fehl >> Video aufnehmen (Beispiel) und wenden Sie sich an den Kundendienst.
    • Mögliche Ursachen:
      1. X-Achsen-Treiberbox-Fehler
      2. Treiber-Signalkabel-Fehler
      3. Treiber-Stromkabel-Fehler
      4. Hauptplatinen-Fehler (geringe Wahrscheinlichkeit)

Schritt 7 - Silberteile des Sensors und Metallzungen justieren:

  • Die Metallzungen (roter Kreis) des Endschalters können mit der Zeit ermüden und die Empfindlichkeit beeinträchtigen. Dies tritt normalerweise beim Y-Achsen-Endschalter auf.
    Step


  • Lösung: Bitte ziehen Sie das Silberteil und die Metallzunge, um die Sensorempfindlichkeit zu erhöhen.

Bestätigen Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:

  • Nach der Justierung kann die Maschine nun referenzieren >> Problem gelöst

Schritt 8 - Y-Achsen-Kontaktfläche erweitern:

  • Die Metallzunge (roter Kreis) des Endschalters kann mit der Zeit ermüden und die Empfindlichkeit beeinträchtigen. Dies geschieht normalerweise an der Y-Achse.Step



  • Wie unten gezeigt, kann das Hinzufügen eines Schaumstoffstücks oder ähnlichen Materials an der X-Achse die Situation vorübergehend lösen, wenn das Blech den Y-Achsen-Endschalter nicht erreicht.
    Step

Bestätigen Sie Ihr Ergebnis und bestimmen Sie die nächste Maßnahme:

  • Ja, die Referenzfahrt funktioniert nach Erweiterung der Oberfläche normal >> Problem gelöst

Kundendienst kontaktieren:

In diesem Artikel gesammelte Informationen, wie Fotos oder Videos, die Maschinenprobleme zeigen, müssen mit Ihrem Händler oder dem technischen Support von FLUX geteilt werden.

#Ende
