#910 Z-Achsen-Problem/Autofokus-Problem/Wabentisch-Problem/Arbeitsbett-Problem/Fehlerhafter Fokusabstand

FLUX Support Team
  • Aktualisiert

Beschreibung:

Die Ursachen für Z-Achsen-Probleme können sehr komplex sein. Es gibt verschiedene damit verbundene Symptome, wie z.B. das Versagen der Autofokus-Funktion, die vollständige Bewegungsunfähigkeit der Plattform, das Versagen der Plattform bei der Referenzfahrt oder die Unfähigkeit, die oberste Position zu erreichen. Bitte befolgen Sie die folgenden Schritte zur Fehlerbehebung bei Z-Achsen-Problemen.

Wenn das Problem Ihrer Maschine ein inkorrekter Fokusabstand ist, lesen Sie bitte diesen article für Anweisungen zur Einstellung des Fokusabstands.

Mögliche Ursachen

  1. Systemfehler (Firmware aktualisieren, Werkseinstellungen wiederherstellen oder RK-Board neu flashen).
  2. Material ist nicht ausreichend eben.
  3. Fehlfunktion des Autofokus-Sensors.
  4. Ausfall der Autofokus-Steuerplatine.
  5. Hauptplatinen-Ausfall.
  6. Ausfall des vertikalen (Z-Achse) "oberen" Endschalters.
  7. Wabenplattform ist nicht eben.
  8. Ausfall des Z-Achsen-Schrittmotors (Geringe Wahrscheinlichkeit).

Schritt A1

Bitte führen Sie einen Autofokus-Test durch, ohne dass die Laserdüse die Oberfläche berührt.
Legen Sie das Material auf die Wabenplattform und bewegen Sie den Laserkopf über das Material, sodass während der Fokussierung nur der Fokussensor das Material berühren kann.



Bestätigen Sie das Testergebnis und führen Sie die nächste Aktion aus:

  • Fokussierung schlägt weiterhin fehl >> Schritt A2

Schritt A1.1

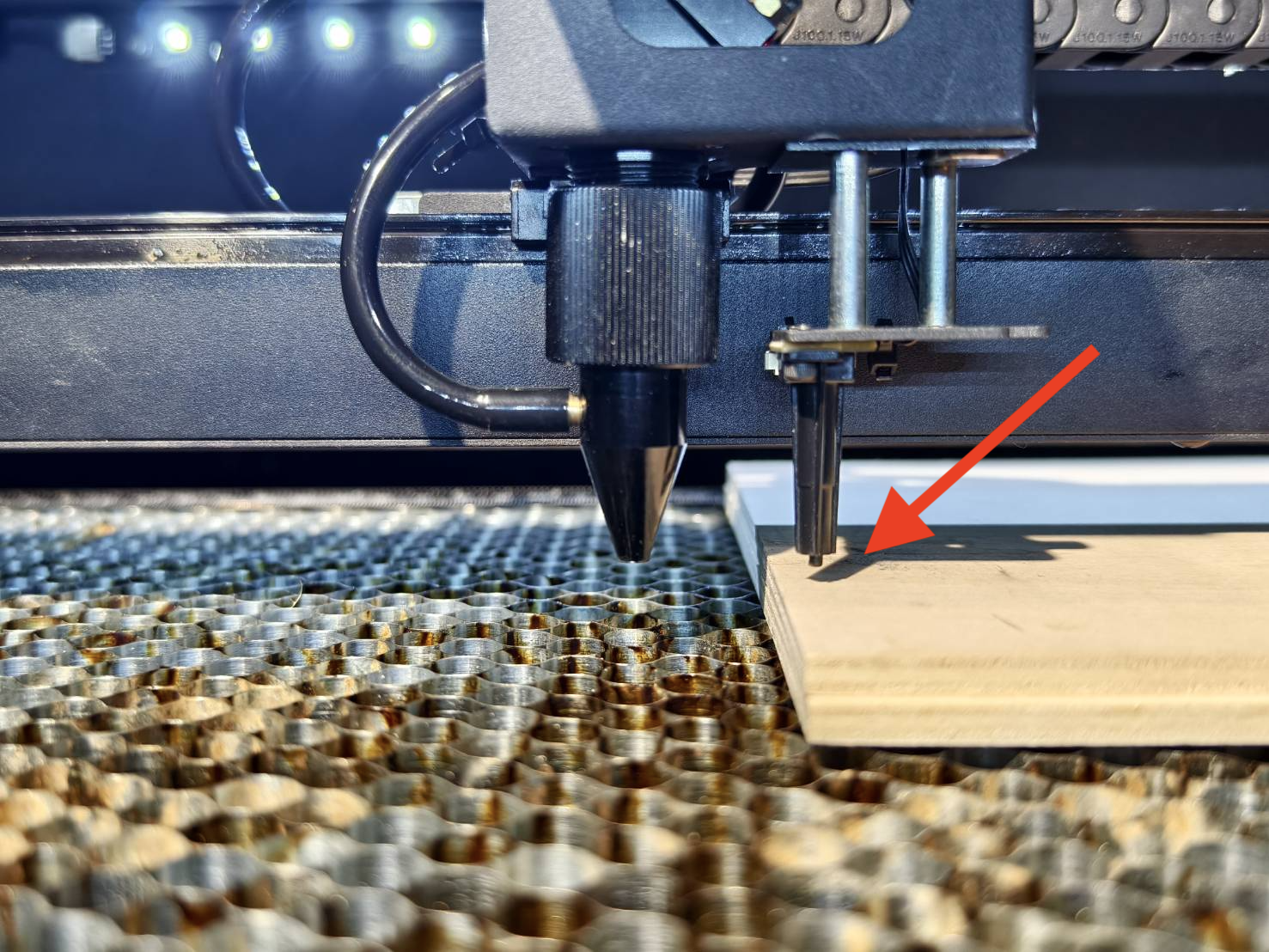

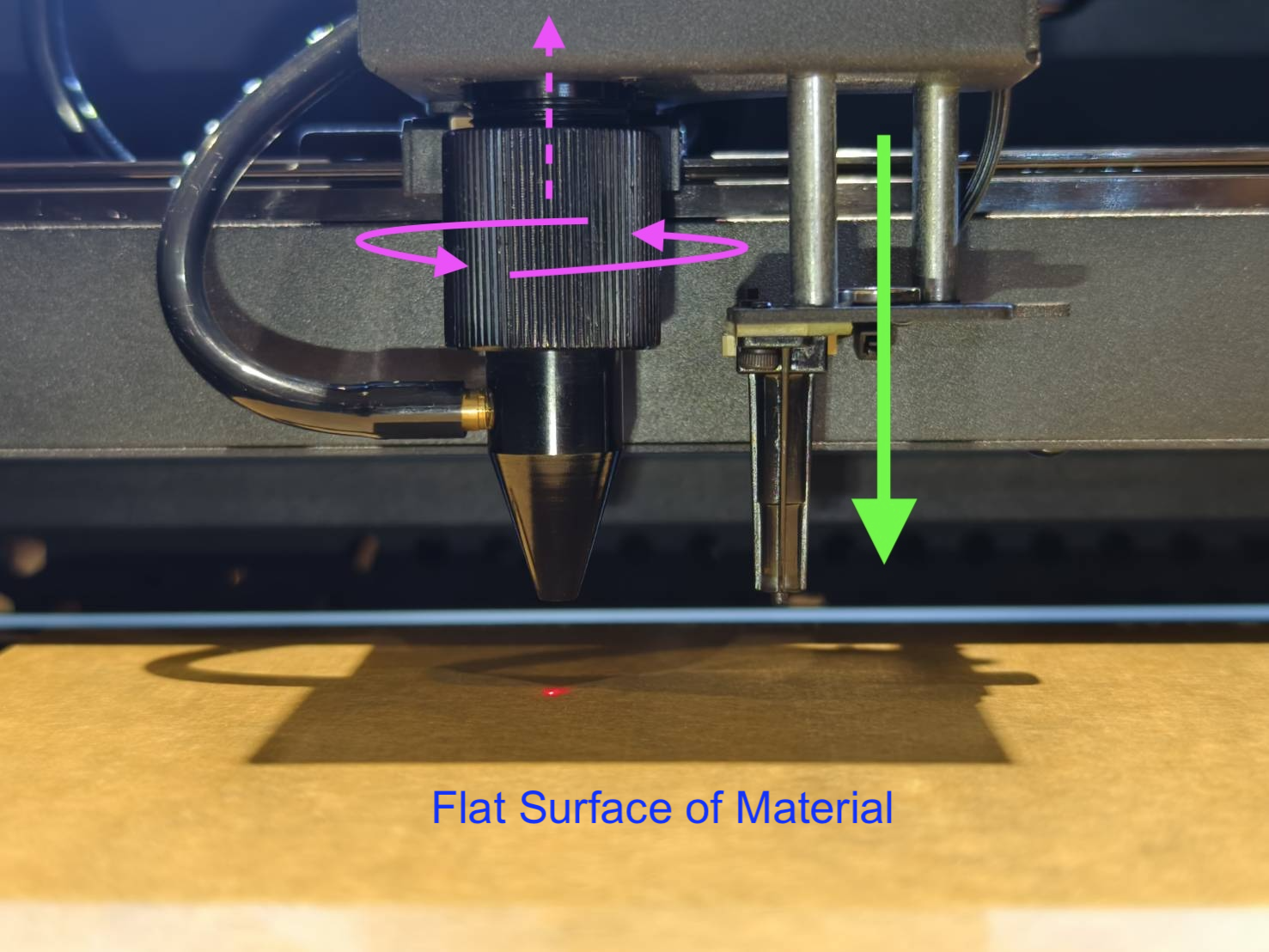

  • Stellen Sie sicher, dass Ihr Sensor auf seinen tiefsten Punkt abgesenkt ist, sodass die Sensorlänge die Düse überragt.
  • Stellen Sie sicher, dass die Düse fest angezogen ist; nach dem Festziehen bewegt sich die Düse nach oben, um Störungen mit dem Fokussensor während der Fokussierung zu vermeiden.
  • Da die Längen der Düsenspitze und des Sensors sehr ähnlich sind, stellen Sie sicher, dass Ihr Material flach genug ist, um einen Kontakt mit der Düsenspitze zuerst zu vermeiden.

  • Nachdem Sie die oben genannten Punkte überprüft haben, führen Sie bitte den Autofokus erneut durch.



Bestätigen Sie das Testergebnis und führen Sie die nächste Aktion aus:

  • Autofokus funktioniert jetzt normal >> Problem gelöst

Schritt A1.2

Bitte sehen Sie sich das folgende Video an, um zu überprüfen, ob bei Ihnen eine ähnliche Situation auftritt, bei der die Düsenspitze die Materialoberfläche vor dem Sensor berührt.



Bestätigen Sie das Testergebnis und führen Sie die nächste Aktion aus:

  • Ja, mein Problem ist ähnlich wie die Situation im Video >> Video aufnehmen >> Support kontaktieren
    • Mögliche Ursachen:
      1. Beschädigung der Gewindeverbindung zwischen Düse und 3. Spiegelhalterung, wodurch die Düse nicht nach oben bewegt werden kann.
      2. Die Wabenplattform ist nicht eben genug.
      3. Die Arbeitsplattform ist nicht nivelliert und muss justiert werden.
  • Nein, mein Problem unterscheidet sich vom Video >> Schritt C1

Schritt A2

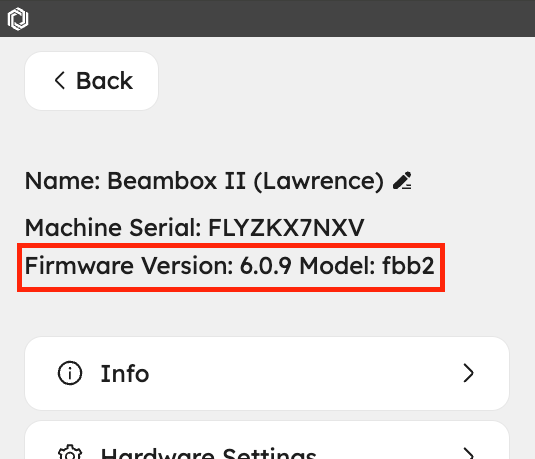

Aktualisieren Sie die Firmware auf die neueste Version oder führen Sie eine erneute Aktualisierung durch, um zu prüfen, ob das Problem behoben werden kann.
Bitte verwenden Sie den Link, um die Anleitung anzuzeigen.
4-7 Firmware-Update



Bestätigen Sie das Testergebnis und führen Sie die nächste Aktion aus:

  • Ja, das Problem ist gelöst >> Problem gelöst
    • Mögliche Ursache: Maschinensystemfehler
  • Nein, das Problem besteht weiterhin >> Schritt A3

Schritt A3

Entfernen Sie die Wabenplattform und die Halterungen.

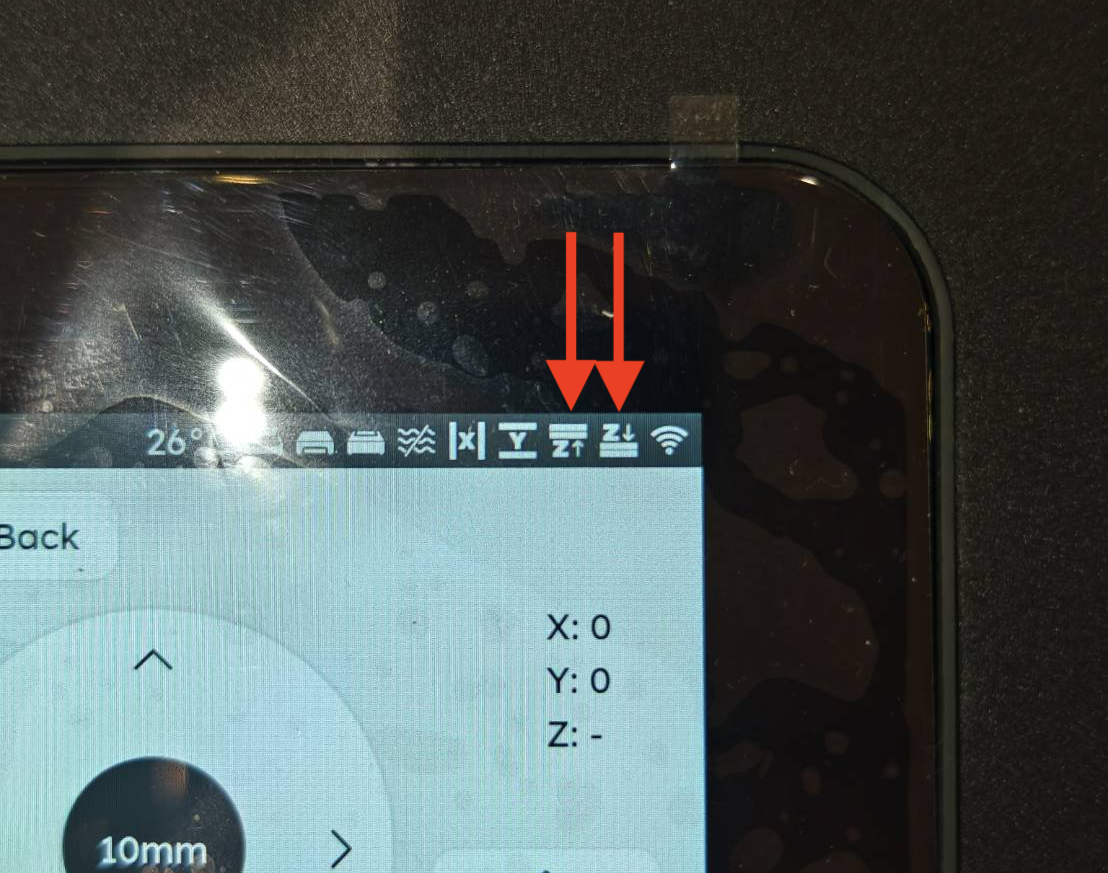

Gehen Sie zur Option "Wartung" im Bedienfeld, betätigen Sie die beiden Z-Achsen-Endschalter und beobachten Sie, ob sich das Symbol ändert.
Funktionieren die oberen und unteren Z-Achsen-Endschalter-Symbole im Bedienfeld ordnungsgemäß?




Bestätigen Sie das Testergebnis und führen Sie die nächste Aktion aus:

  • Ja, beide funktionieren ordnungsgemäß >> Schritt B1
  • Nein, einer oder beide funktionieren nicht >> Schritt A4

Schritt A4

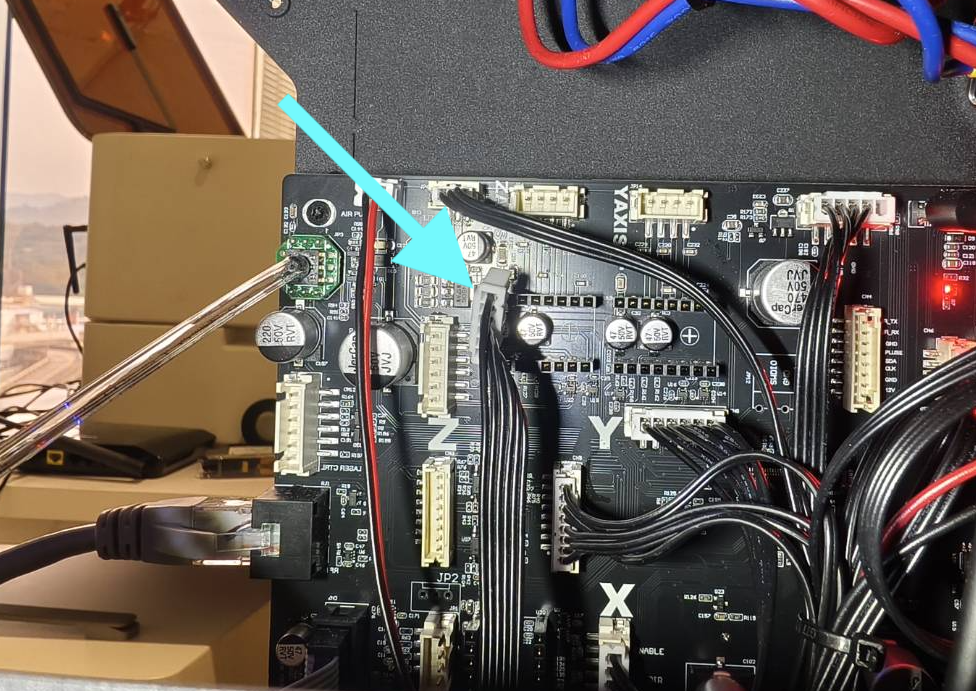

Trennen Sie das Z-Achsen-Endschalter-Kabel vom Mainboard und prüfen Sie die Symbole im Bedienfeld. Befinden sich beide Symbole im AUS-Zustand?

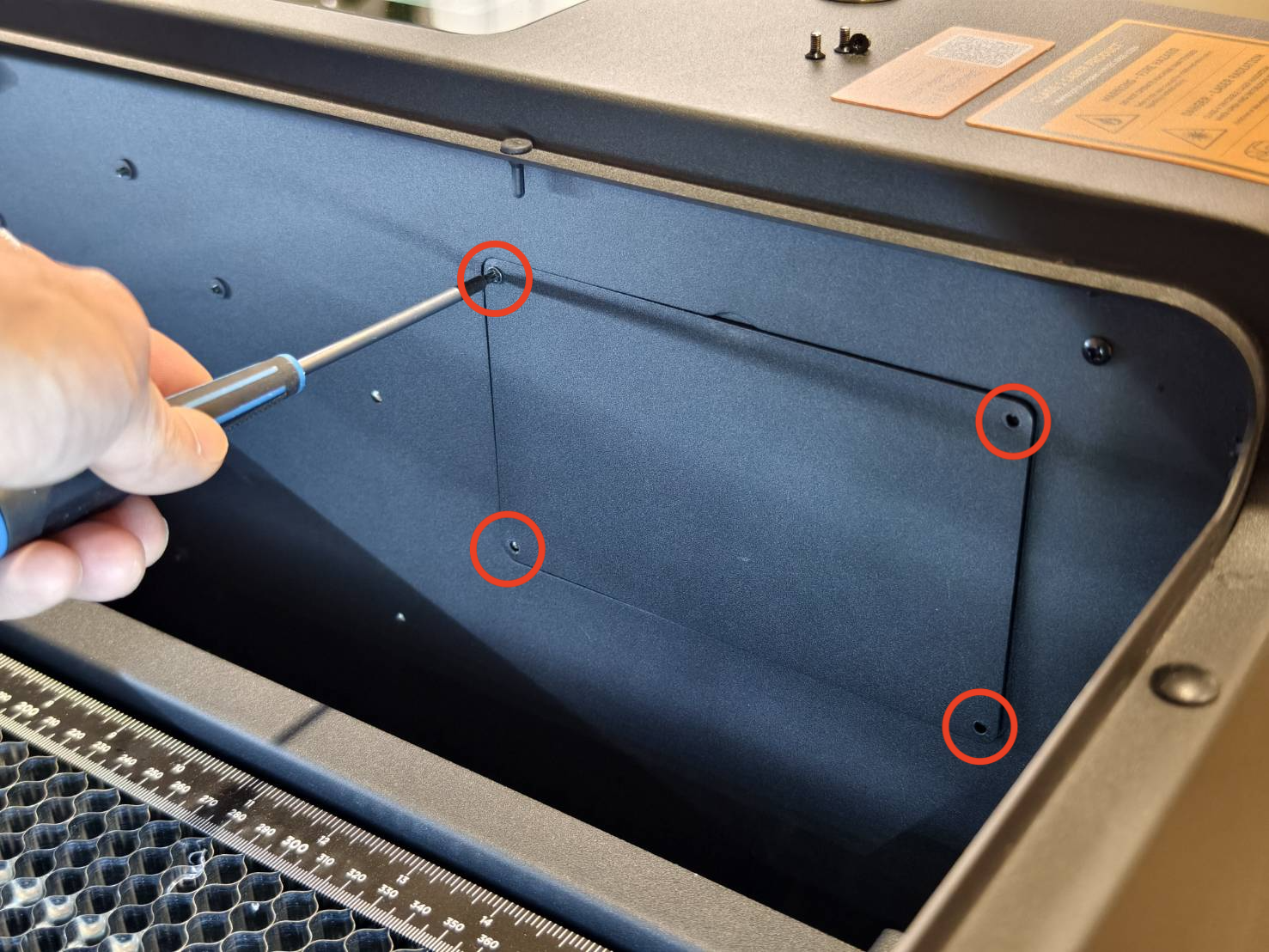

  • Schalten Sie die Maschine aus. Öffnen Sie die Seitenabdeckung, um das Maschineninnere einzusehen.

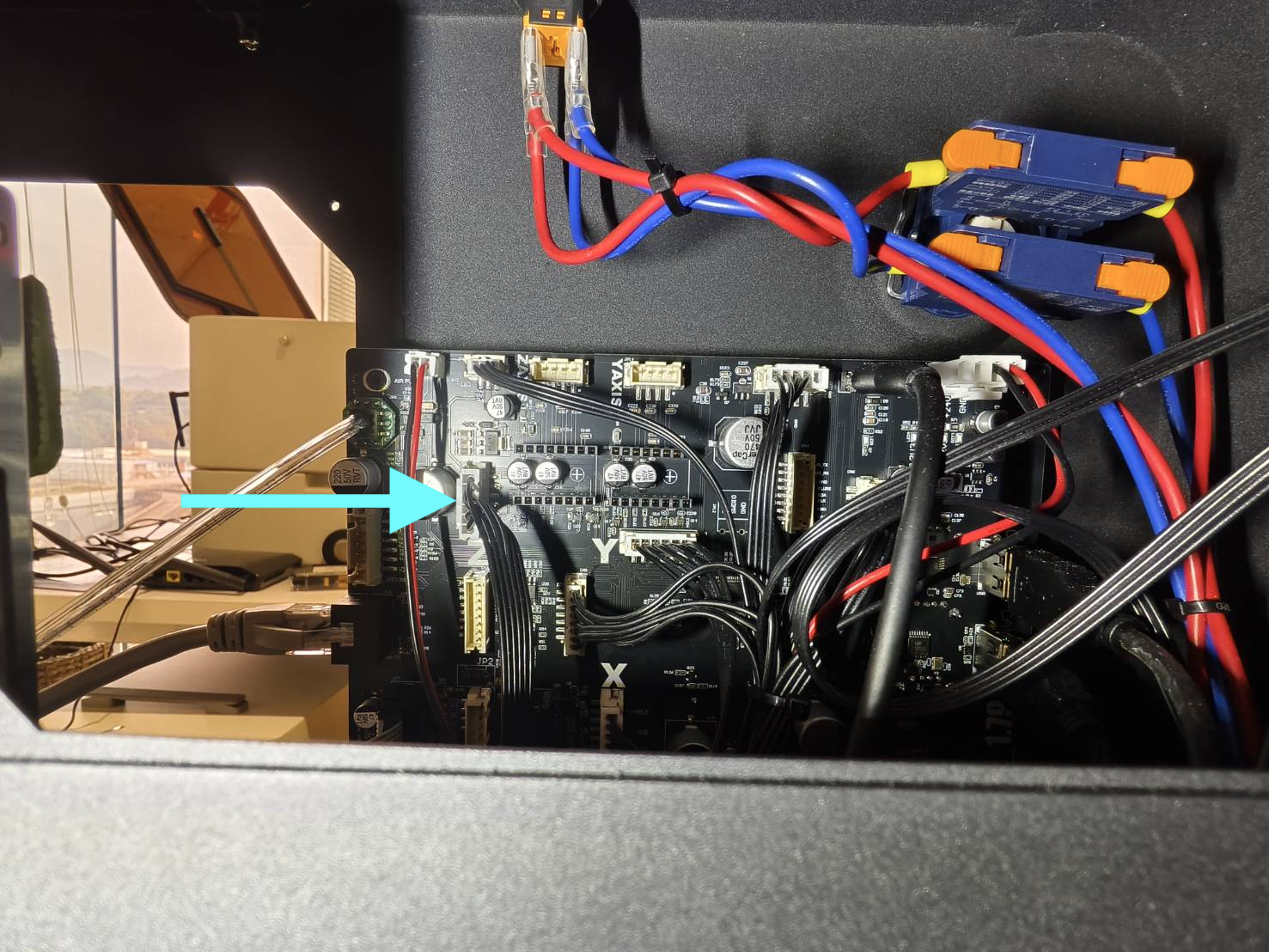

  • Trennen Sie das Flachbandkabel des Z-Achsen-Endschalters.
    (Falls Ihre Leiterplatte vom Foto abweicht, beziehen Sie sich bitte auf das Diagramm .)



  • Schalten Sie die Maschine ein und prüfen Sie die Symbole. Befinden sich beide Symbole im AUS-Zustand?



Bestätigen Sie das Testergebnis und führen Sie die nächste Aktion aus:

  • Ja, beide sind AUS >> Video aufnehmen >> Support kontaktieren
    • Mögliche Ursache:
      1. Endschalter-Fehler, Austausch erforderlich.
  • Nein, einer oder beide bleiben EIN >> Video aufnehmen >> Support kontaktieren
    • Mögliche Ursache:
      1. Hauptplatinen-Fehler, Austausch erforderlich.

Schritt B1

Installieren Sie die Wabenplattform neu.
Prüfen Sie, ob die Arbeitsplattform sowohl den oberen als auch den unteren Z-Achsen-Endschalter auslösen kann.
Senken Sie die Arbeitsplattform ab und heben Sie sie dann ganz nach oben. Prüfen Sie dabei, ob der Z-Achsen-Endschalter ausgelöst wird.

Normalfall - Ausgelöst
Fehlerfall - Nicht ausgelöst
(Demonstriert mit HEXA)



Bestätigen Sie das Testergebnis und führen Sie die nächste Aktion aus:

  • Ja, beide Schalter können ausgelöst werden >> Schritt C1
  • Nein, das Gerät erzeugt ein schleifendes Geräusch beim Erreichen der Endposition >> Support kontaktieren
    • Mögliche Ursache:
      1. Arbeitsplattform ist nicht nivelliert und erfordert eine Justierung.
  • Nein, die Plattform kann sich nur in eine Richtung bewegen >> Schritt C1
  • Nein, die Plattform kann sich überhaupt nicht bewegen >> Schritt B2

Schritt B2

Heben/senken Sie die Arbeitsplattform manuell, um zu prüfen, ob sie sich frei nach oben und unten bewegt.

Bestätigen Sie das Testergebnis und führen Sie die nächste Aktion aus:

  • Ja, die Plattform lässt sich manuell bewegen. >> Schritt B3
  • Nein, die Plattform scheint blockiert zu sein. >> Schritt B2.1

Schritt B2.1

Versuchen Sie, die vier Gewindespindeln zu schmieren, um zu prüfen, ob sich die Plattform manuell und über das Bedienfeld bewegen lässt.
Bitte beachten Sie den entsprechenden Artikel.



Bestätigen Sie das Testergebnis und führen Sie die nächste Aktion aus:

  • Ja, die Plattform lässt sich jetzt manuell und über das Bedienfeld bewegen >> Schritt B1
  • Die Plattform lässt sich manuell bewegen, aber nicht über das Bedienfeld >> Schritt B3
  • Die Plattform lässt sich nicht manuell bewegen >> Support kontaktieren
    • Mögliche Ursache:
      1. Die Autofokus-Plattform ist verrostet oder beschädigt.

Schritt B3

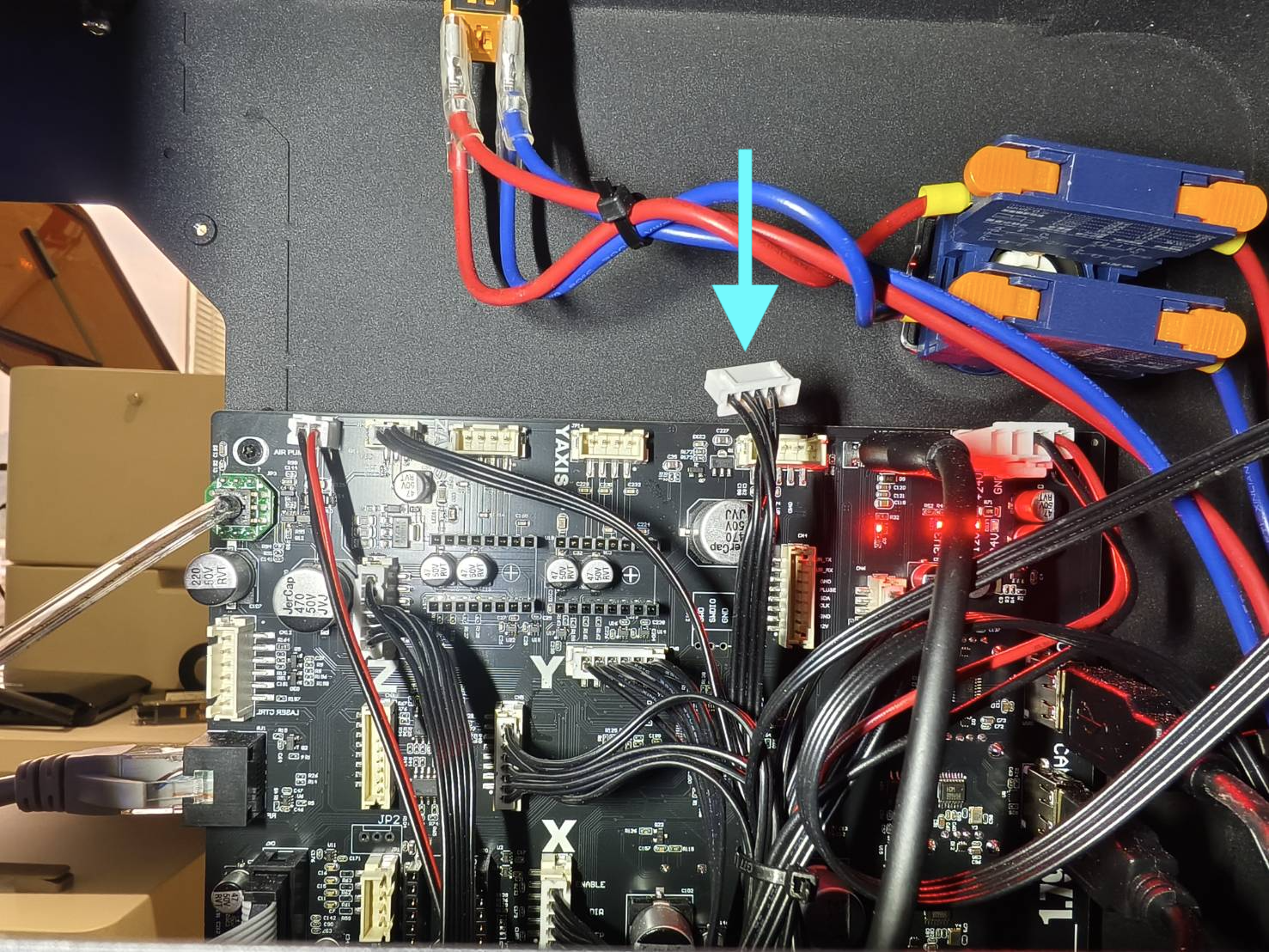

Trennen Sie das Z-Achsen-Motorkabel und schließen Sie es wieder an. Versuchen Sie anschließend, die Plattform über das Bedienfeld zu heben/senken.
(Falls Ihre Leiterplatte vom Foto abweicht, beziehen Sie sich bitte auf das Diagramm .)

  • Schalten Sie die Maschine aus. Öffnen Sie die Seitenabdeckung, um das Maschineninnere einzusehen.

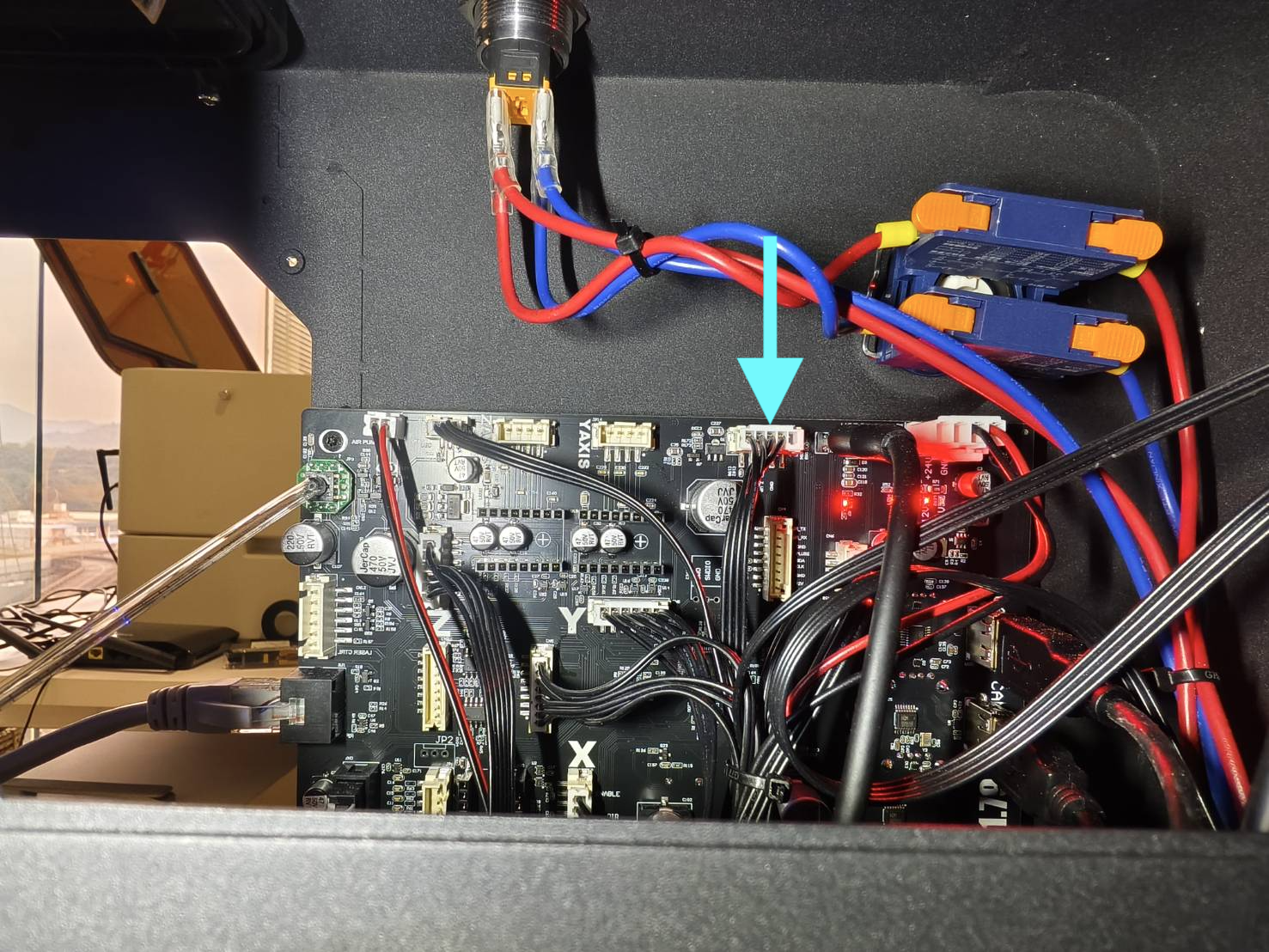

  • Trennen Sie das Z-Achsen-Motorkabel und schließen Sie es wieder an.



Bestätigen Sie das Testergebnis und führen Sie die nächste Aktion aus:

  • Die Plattform lässt sich jetzt über das Bedienfeld bewegen >> Schritt B1
  • Nein, die Plattform bewegt sich nur in eine Richtung ODER lässt sich überhaupt nicht bewegen >> Support kontaktieren
    • Mögliche Ursachen:
      1. Hauptplatinen-Fehler
      2. Z-Achsen-Treiber-IC-Fehler
      3. Z-Achsen-Motorausfall (Geringe Wahrscheinlichkeit)

Schritt C1

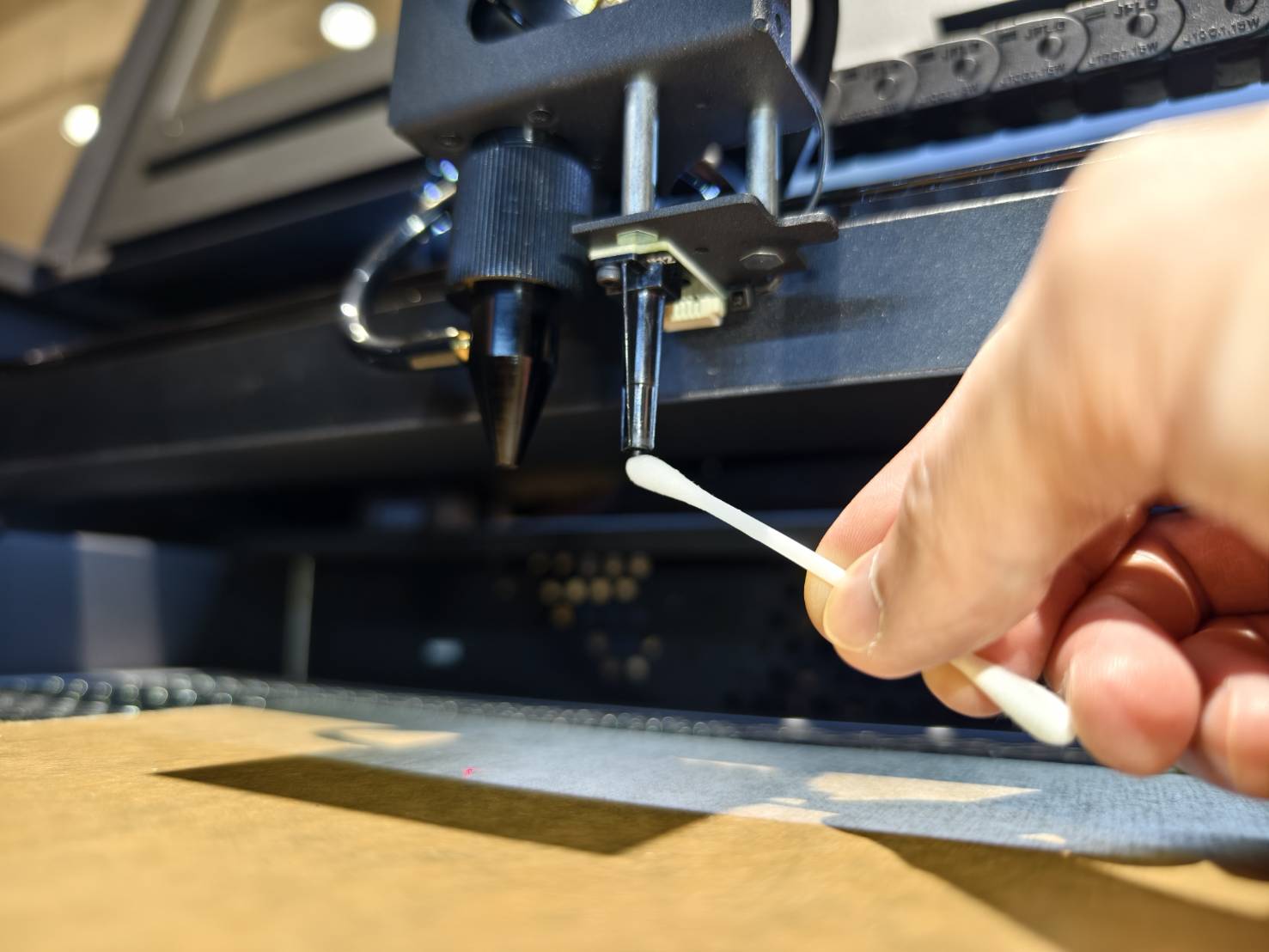

  • Verwenden Sie ein mit Alkohol getränktes Wattestäbchen, um die Sonde des Autofokus-Moduls zu reinigen.


  • Prüfen Sie, ob sich die Plattform nach oben und unten bewegen lässt.

Bestätigen Sie das Testergebnis und führen Sie die nächste Aktion aus:

  • Ja, die Plattform kann sich nach oben und unten bewegen >> Schritt C8
  • Nein, die Plattform bewegt sich nur in eine Richtung >> Schritt C2

Schritt C2

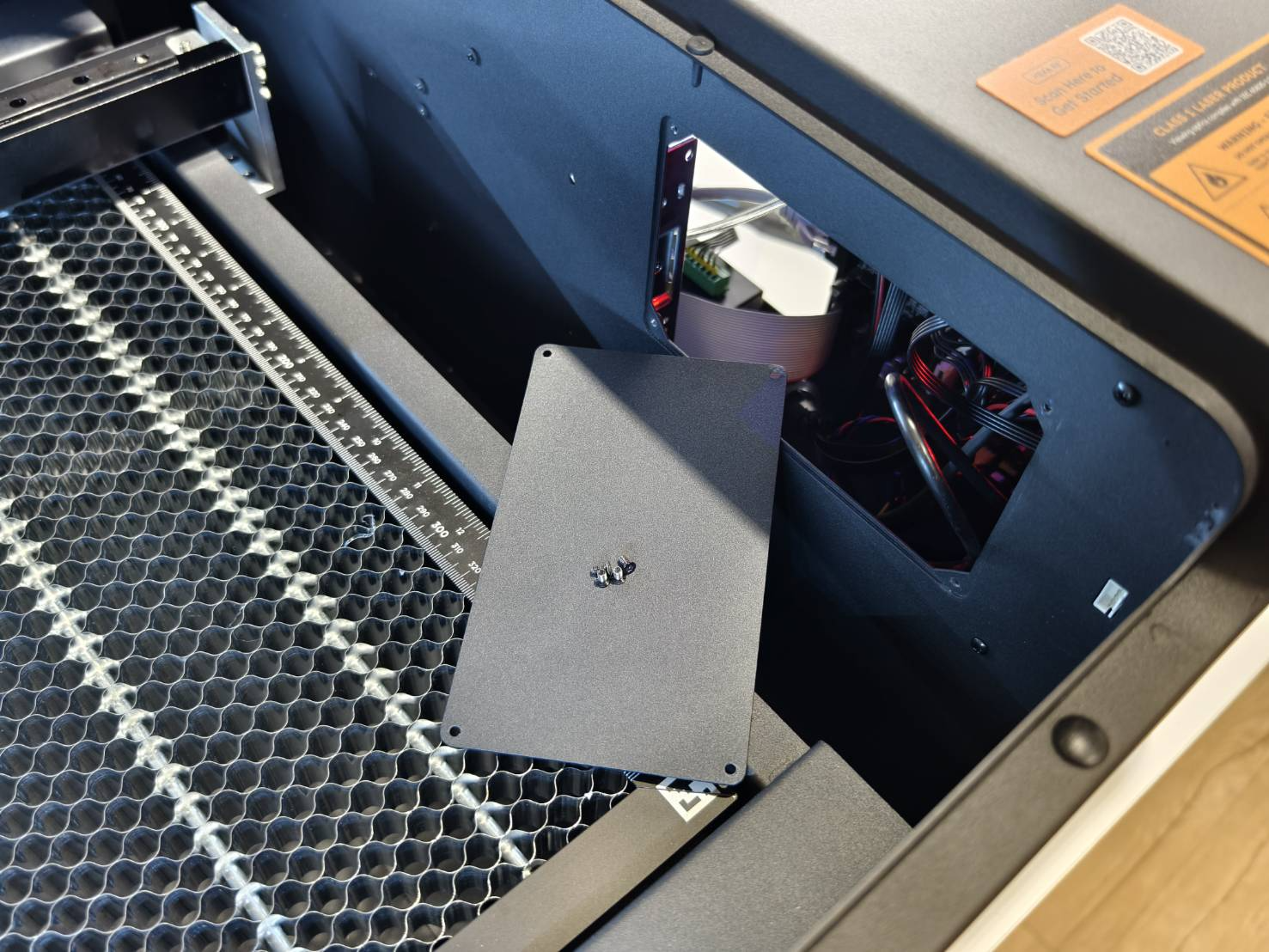

  • Schalten Sie das Gerät aus. Öffnen Sie die Seitenabdeckung, um das Geräteinnere zu betrachten.

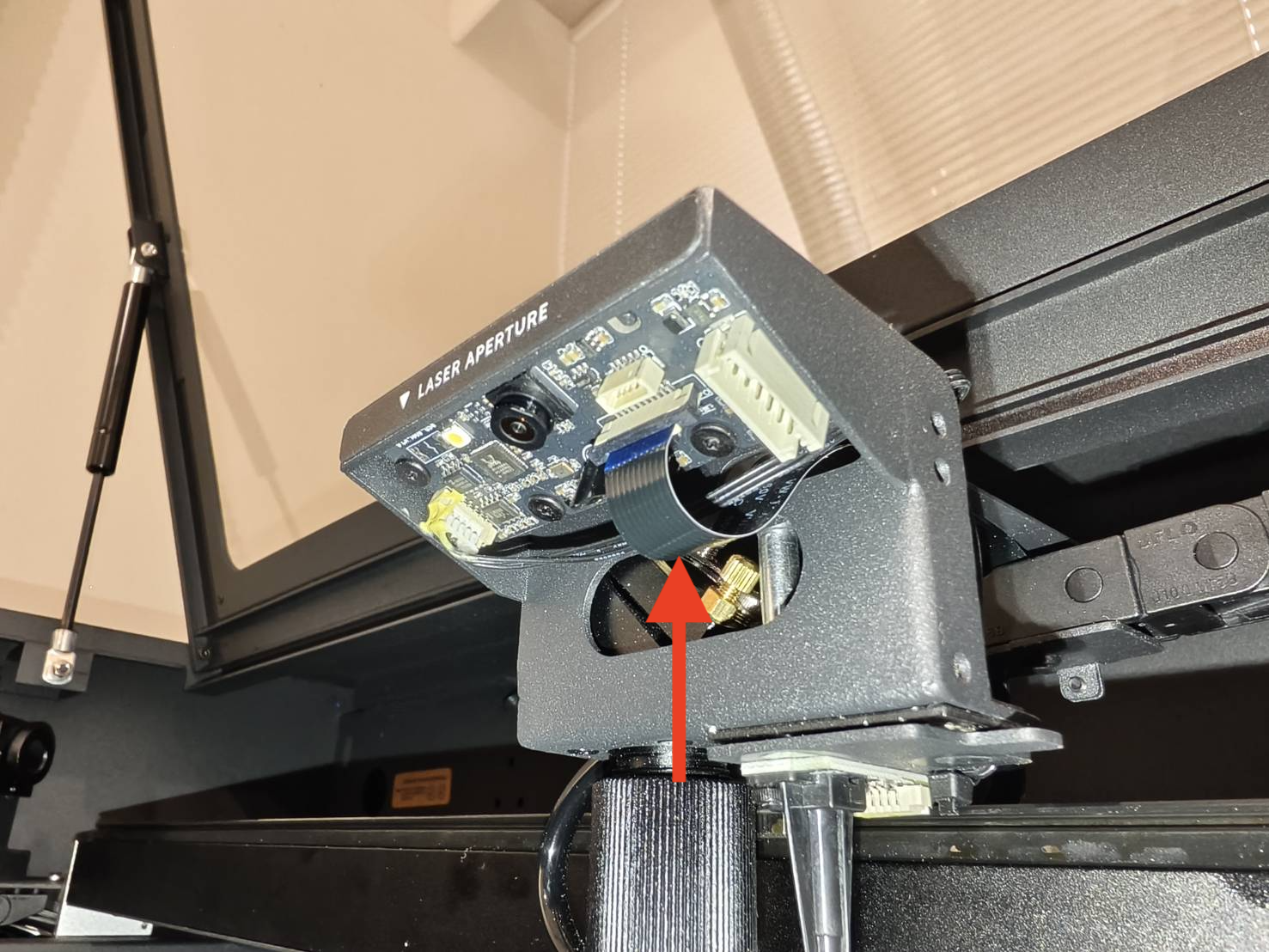

  • Trennen Sie das graue Flachbandkabel und testen Sie anschließend, ob die Plattform angehoben/abgesenkt werden kann.

Bestätigen Sie das Testergebnis und führen Sie die nächste Aktion aus:

  • Ja, die Plattform kann sich nach oben und unten bewegen >> Schritt C8
  • Nein, die Plattform bewegt sich nur in eine Richtung >> Schritt C3

Schritt C3

  • Schalten Sie das Gerät aus und schließen Sie das graue Flachbandkabel wieder an.

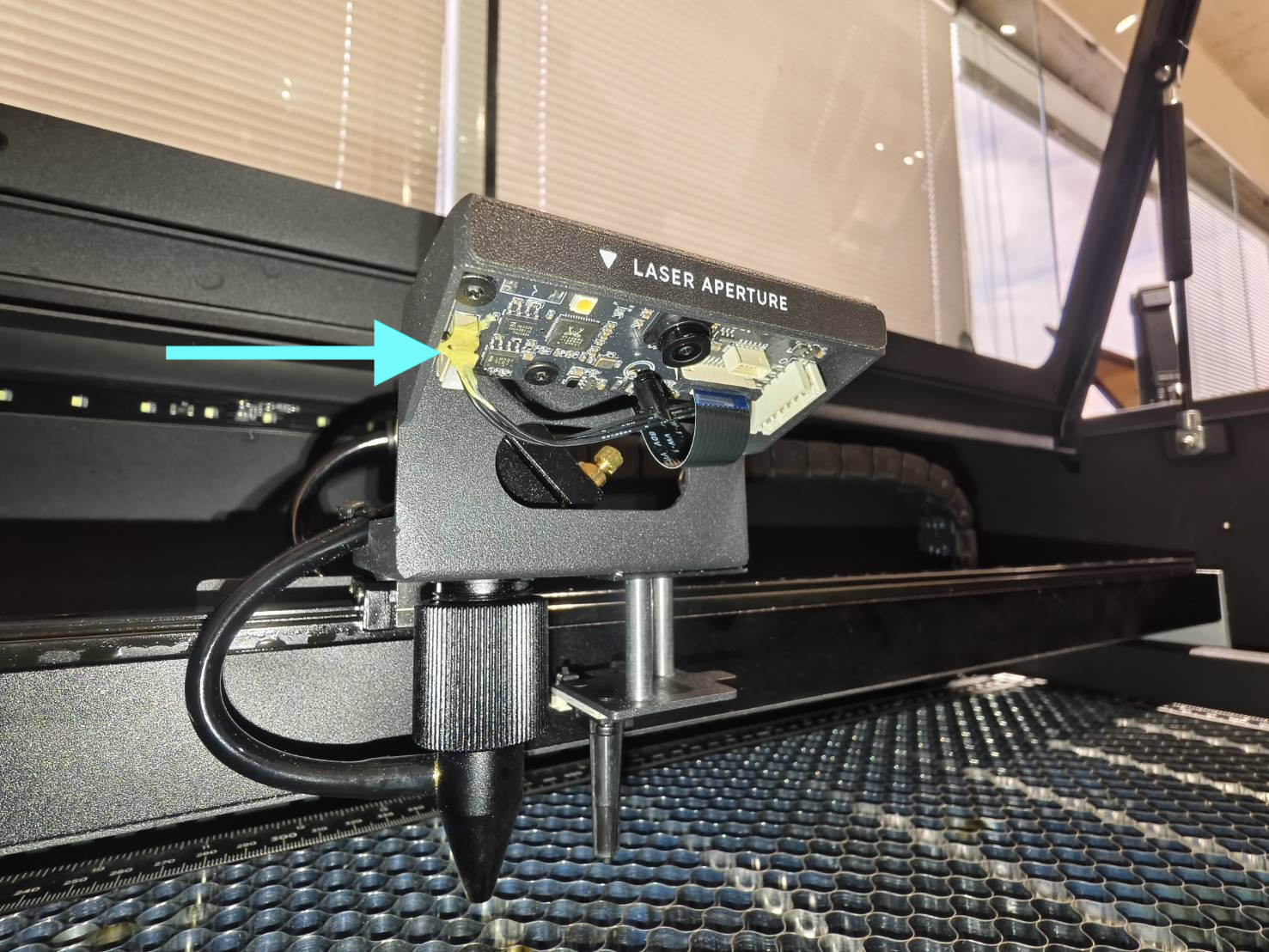

  • Trennen Sie das Kabel von der Platine am Laserkopf.



  • Prüfen Sie, ob sich die Plattform nach oben und unten bewegen lässt.

Bestätigen Sie das Testergebnis und führen Sie die nächste Aktion aus:

  • Ja, die Plattform kann sich nach oben und unten bewegen >> Schritt C4
  • Nein, die Plattform bewegt sich nur in eine Richtung >> Schritt B2

Schritt C4

  • Schließen Sie das Kabel am Laserkopf wieder an.

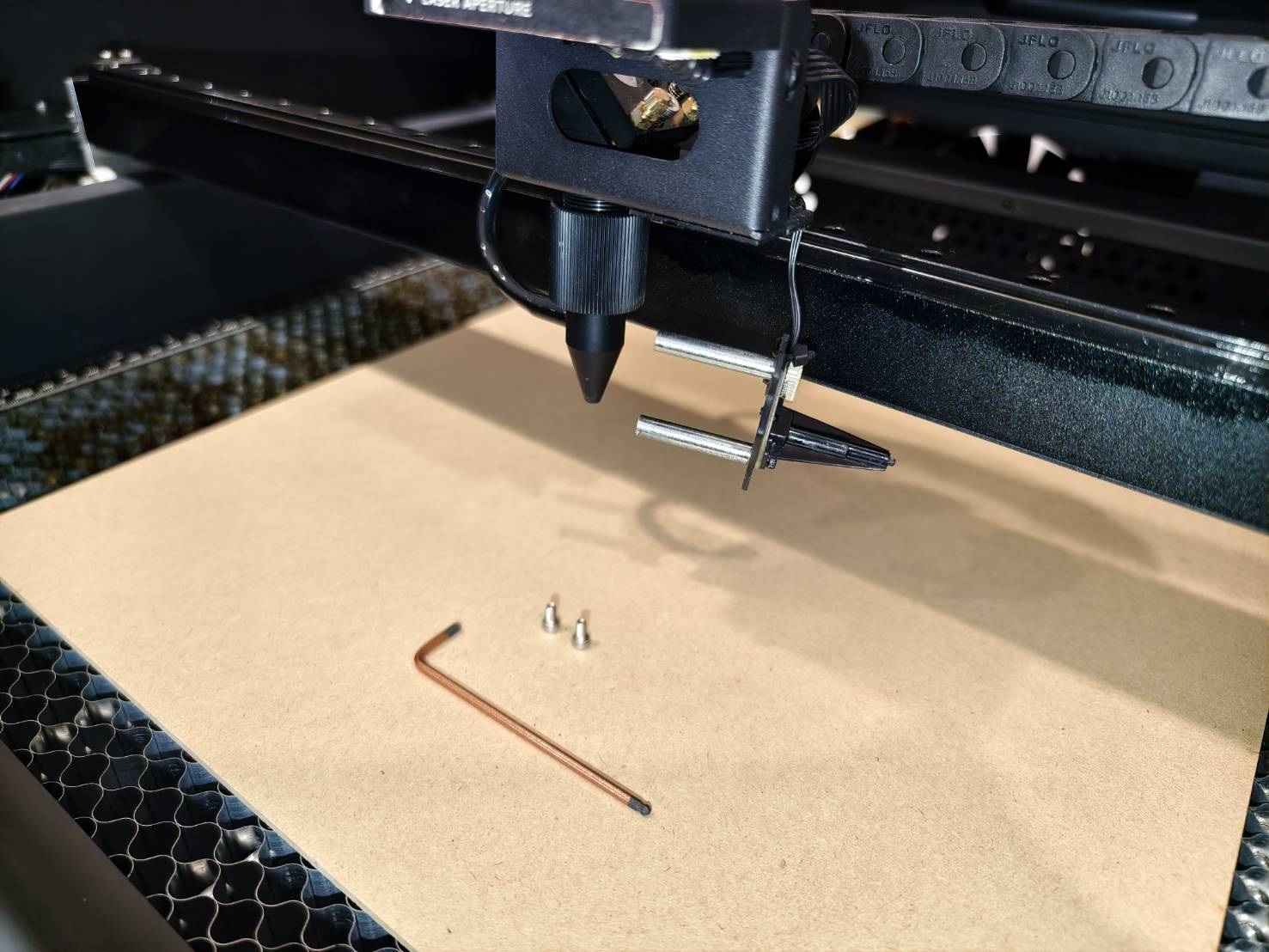

  • Bitte beachten Sie die Anleitung zur Demontage der Autofokus-Sonde und -Abdeckung.
    Lesen Sie nur Schritt 1, Schritt 2 und Schritt 6 (für diesen Schritt werden 2,5-mm- und 2,0-mm-Sechskantschlüssel benötigt).
    [Beambox II - Austausch von Autofokus-Sonde und -Kabel]

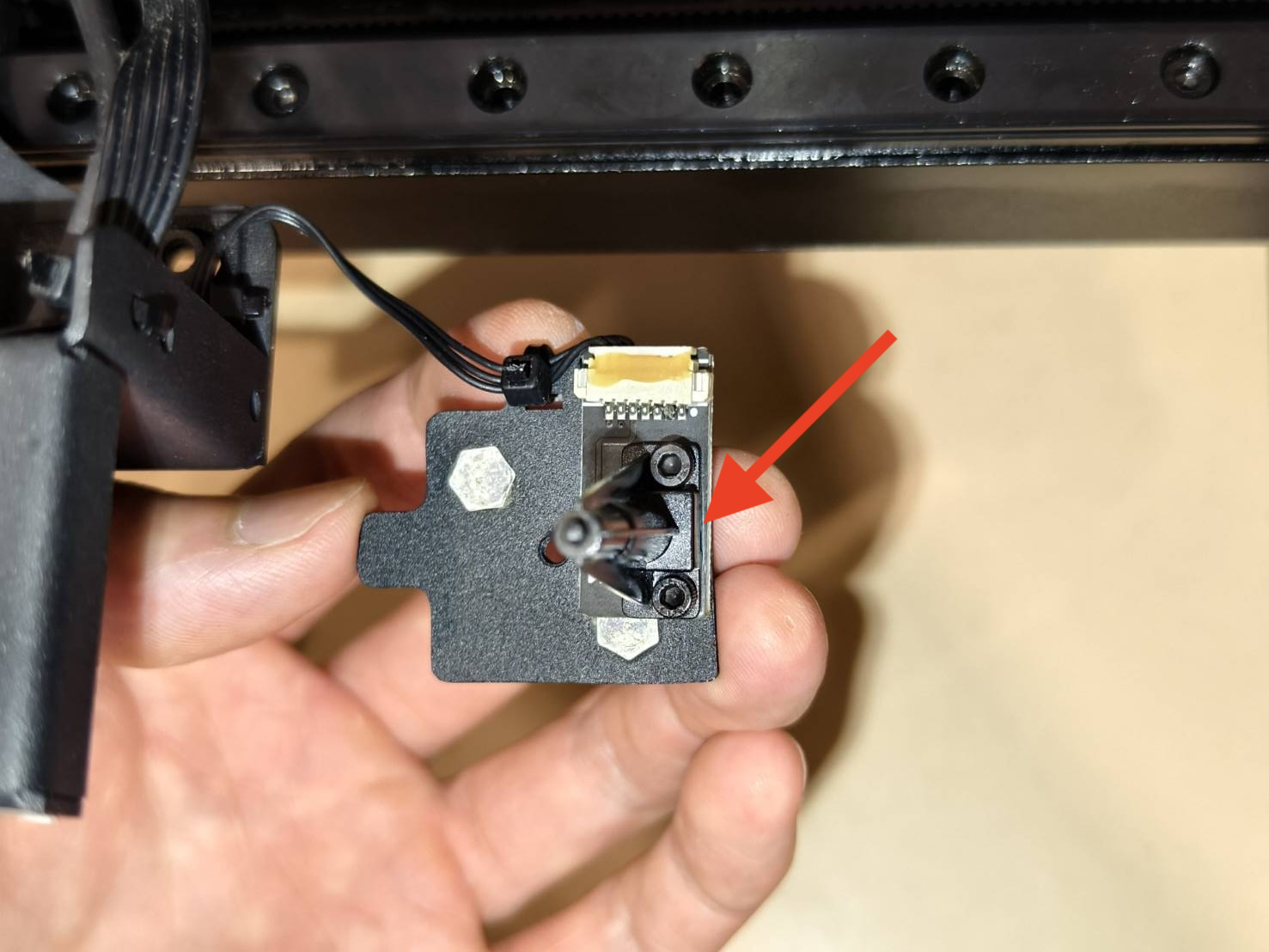

  • Überprüfen Sie, ob der Schalter auf der Autofokus-Platine wie im Video gezeigt reibungslos gedrückt werden kann.


Bestätigen Sie das Testergebnis und führen Sie die nächste Aktion aus:

  • Ja, der Schalter lässt sich wie gezeigt reibungslos drücken >> Schritt C5
  • Nein, der Schalter klemmt oder lässt sich nicht drücken >> Support kontaktieren
    • Mögliche Ursache:
      1. Ausfall des Autofokus-Moduls.

Schritt C5

  • Bitte beachten Sie die Anleitung zur Wiedermontage der Autofokus-Platinenabdeckung und -Sonde und stellen Sie sicher, dass die Sonde nach oben gedrückt werden kann. Lesen Sie nur Schritt 7 und Schritt 8.
    [Beambox II - Austausch von Autofokus-Sonde und -Kabel]

  • Hängen Sie die Autofokus-Baugruppe wieder ein und überprüfen Sie, ob sich die Plattform nach oben und unten bewegen kann.



Bestätigen Sie das Testergebnis und führen Sie die nächste Aktion aus:

  • Ja, die Plattform kann sich nach oben und unten bewegen >> Schritt C6
  • Nein, die Plattform bewegt sich nur in eine Richtung >> Support kontaktieren
    Mögliche Ursachen:
    1. Autofokus-Sonde und -Abdeckung sind beschädigt.
    2. Autofokus-Platine ist beschädigt (geringe Wahrscheinlichkeit).

Schritt C6

Bestätigen Sie das Testergebnis und führen Sie die nächste Aktion aus:

  • Ja, die Plattform kann sich nach oben und unten bewegen >> Schritt C8
  • Nein, die Plattform bewegt sich nur in eine Richtung >> Schritt C7

Schritt C7

Schließen Sie die folgenden Kabel wieder an.

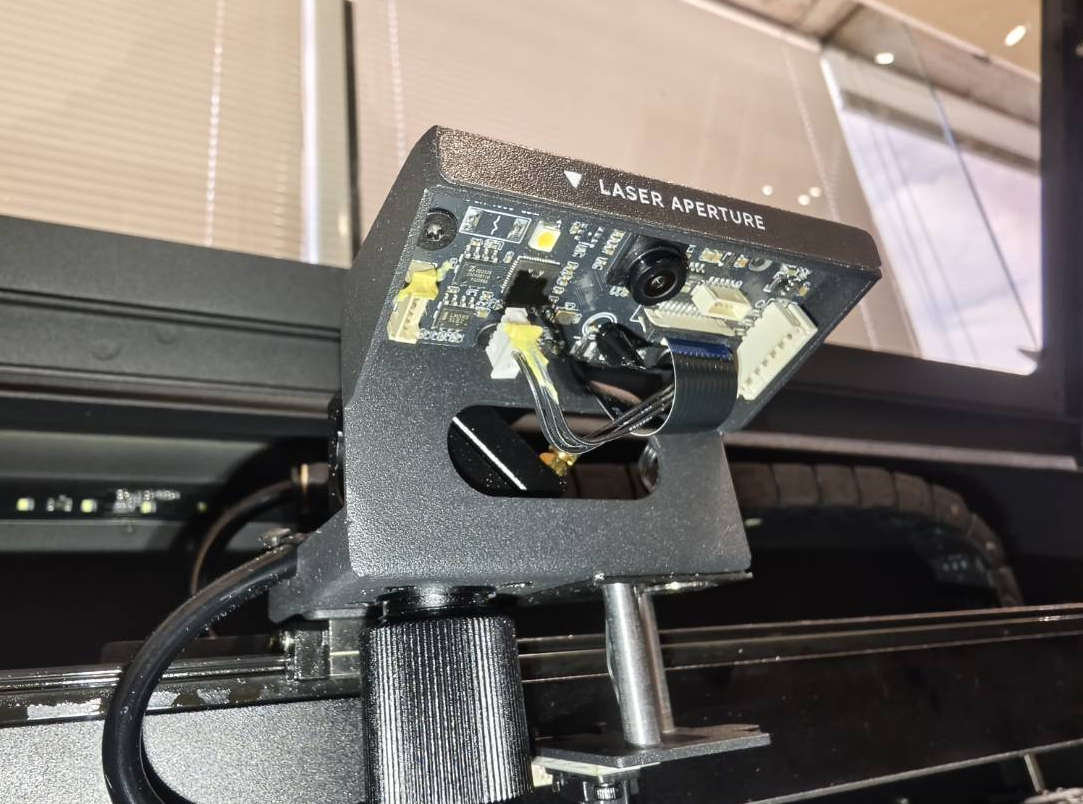

  • Gehen Sie zum Laserkopf und schließen Sie das schwarze Flachbandkabel wieder an.

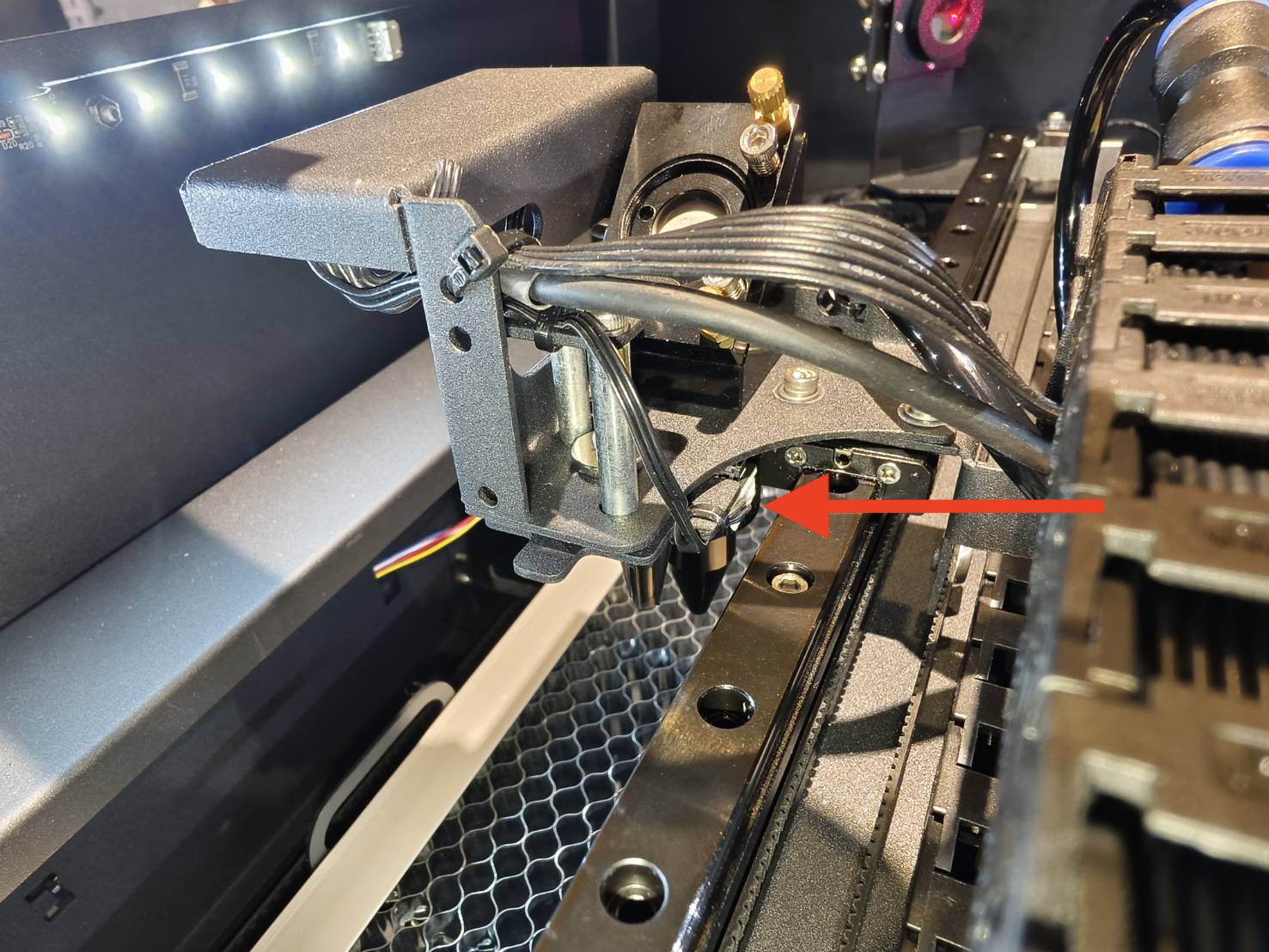

  • Das 3-polige Kabel am Autofokus-Modul auf der Rückseite des Laserkopfes.
    (Falls es schwer herauszuziehen ist, stellen Sie sicher, dass die Verbindung nicht locker ist.)

  • Überprüfen Sie nach Abschluss, ob sich die Plattform auf und ab bewegen kann.

Bestätigen Sie das Testergebnis und führen Sie die nächste Aktion aus:

  • Ja, die Plattform kann sich nach oben und unten bewegen >> Schritt C8
  • Nein, die Plattform bewegt sich nur in eine Richtung >> Support kontaktieren
    • Mögliche Ursachen:
      1. Ausfall des Autofokus-Moduls
      2. Ausfall des 3-poligen Kabels des Autofokus-Moduls
      3. Ausfall der HX-Kamera-LED und der Flammensensorplatine (Geringe Wahrscheinlichkeit)
      4. Ausfall des schwarzen Flachbandkabels der Flammensensorplatine (Geringe Wahrscheinlichkeit)

Schritt C8

  • Stellen Sie sicher, dass das graue Flachbandkabel wieder angeschlossen wurde.

  • Legen Sie das Material auf die Arbeitsplattform und führen Sie den Autofokus durch.

Bestätigen Sie das Testergebnis und führen Sie die nächste Aktion aus:

  • Ja, der Autofokus funktioniert normal >> Problem gelöst
  • Nein, der Autofokus funktioniert immer noch nicht normal >> Support kontaktieren
    • Mögliche Ursachen:
      1. Ausfall des Autofokus-Moduls
      2. Ausfall der Autofokus-Sonde
      3. Material ist nicht eben genug

Support kontaktieren

  • Bitte befolgen Sie die Anweisungen im untenstehenden Link, um das Problem korrekt an Ihren lokalen Händler oder das FLUX-Supportteam zu melden. [Kundendienst kontaktieren]

Die in diesem Artikel gesammelten Informationen, wie Fotos oder Videos, die Maschinenprobleme zeigen, müssen mit dem Händler oder dem FLUX-Support-Team geteilt werden.
