5-10 System neu flashen / RK-Platine neu flashen (HEXA RF)

Hinweis:

Das Neuflashen des Systems ist eine Methode zur Behebung von Problemen wie Systemstartfehlern oder schwarzen Bildschirmen.
Für das Neuflashen des Systems wird ein Windows-PC oder -Laptop benötigt.
Es wird empfohlen, dass Sie sich vor der Durchführung dieses Vorgangs an das offizielle Support-Team wenden.

Erforderliche Werkzeuge:

1. Ein Computer mit Windows-Betriebssystem.

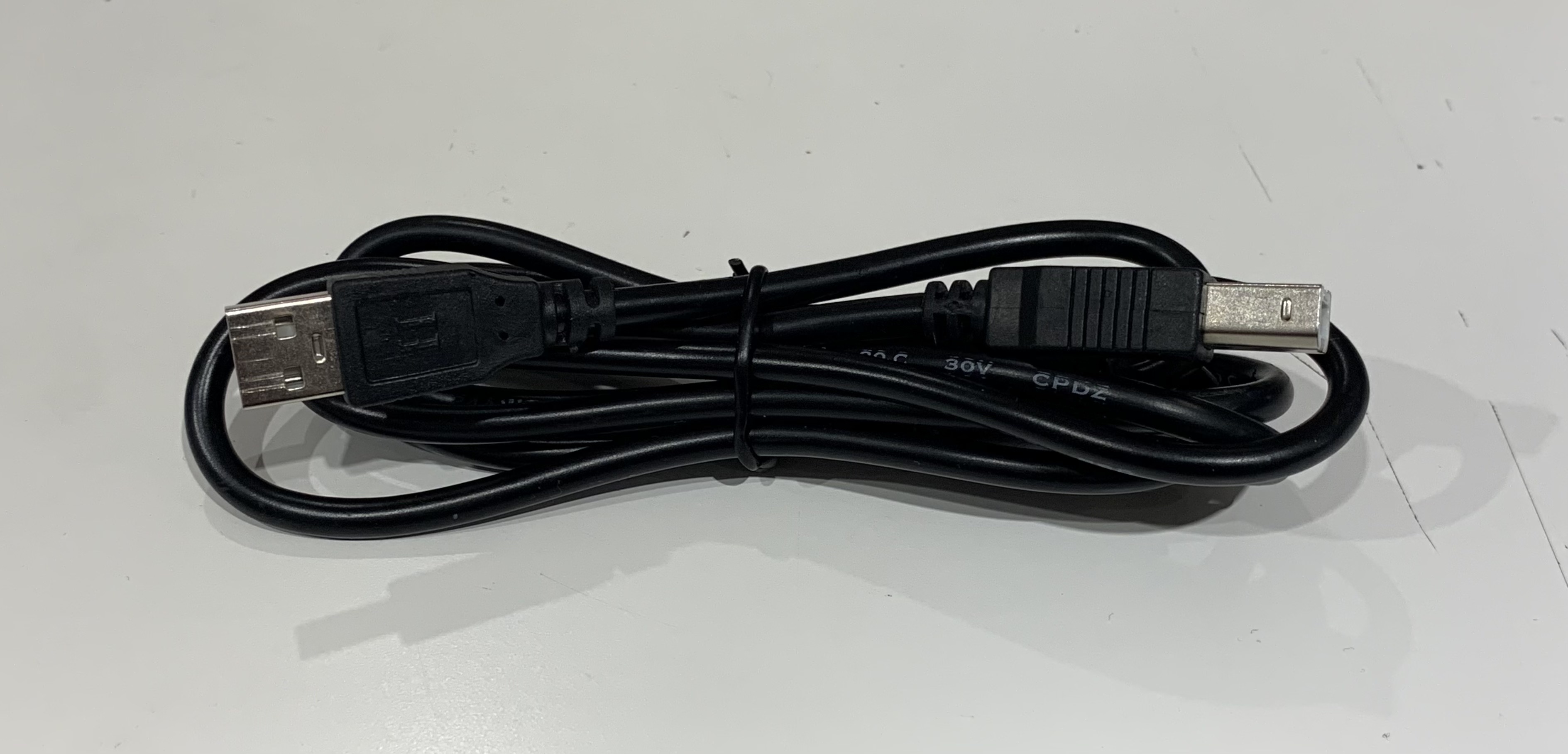

2. USB-Kabel (im Zubehörkarton enthalten).

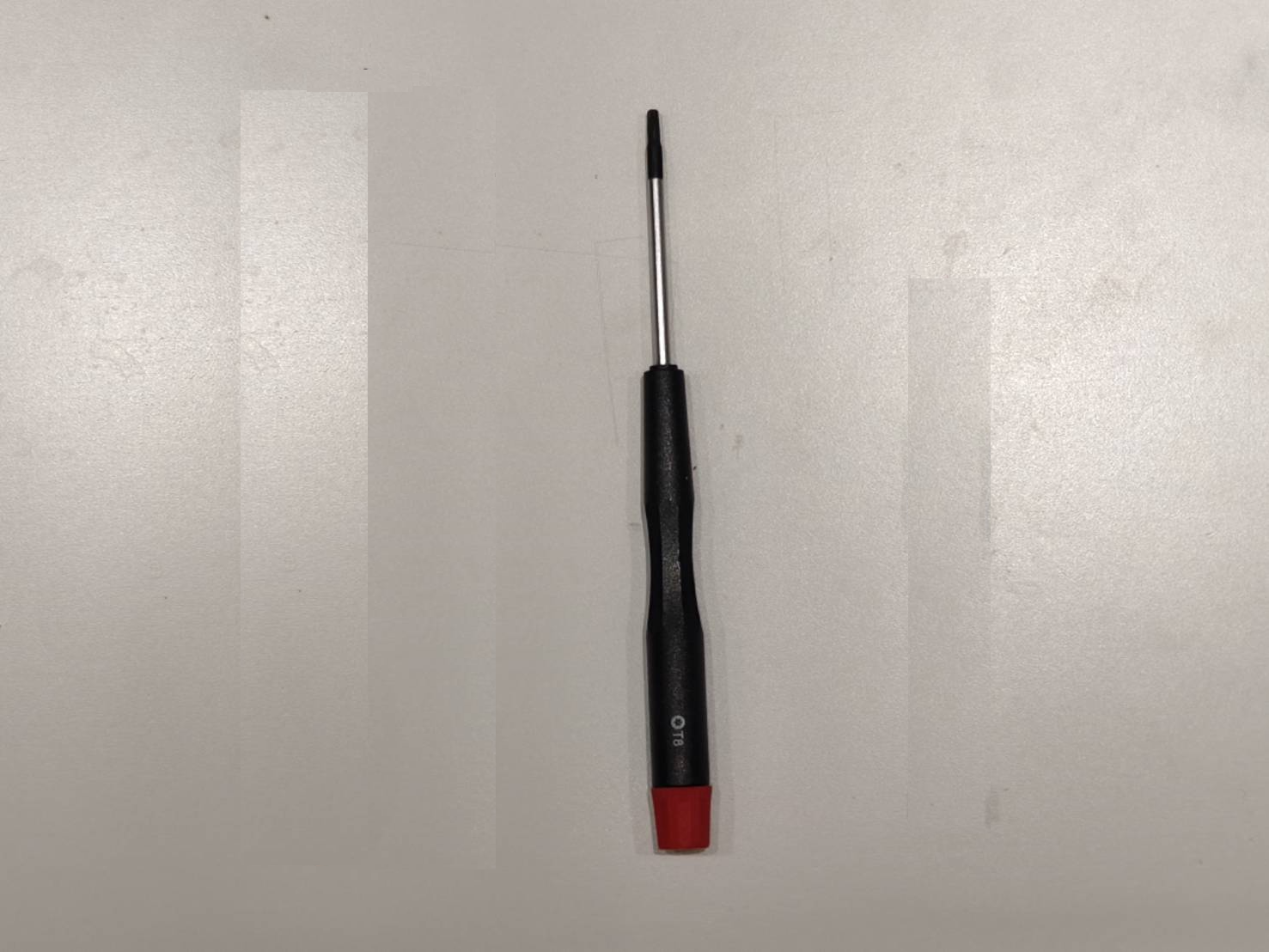

3. T8 Torx-Schraubendreher

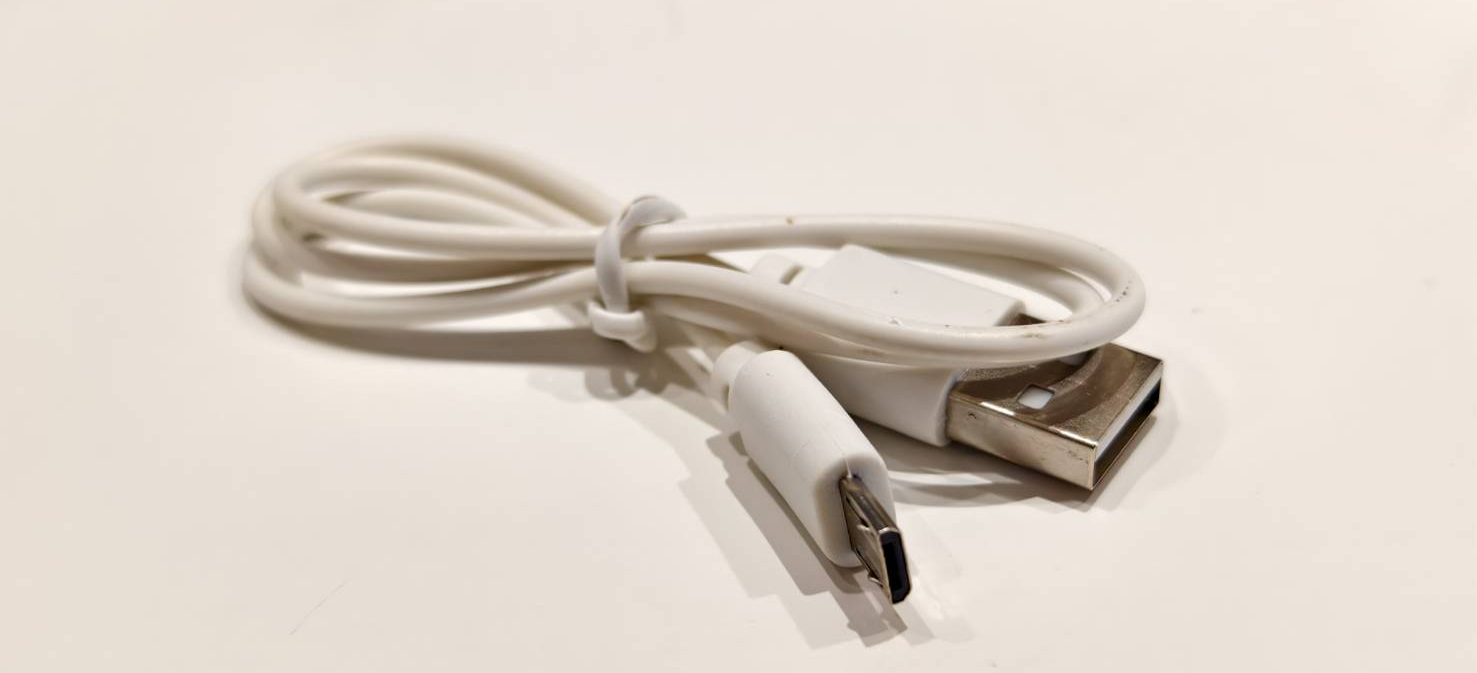

4. Micro-USB-Kabel (falls das Original-USB-Kabel verloren gegangen ist, können Sie ein eigenes verwenden)

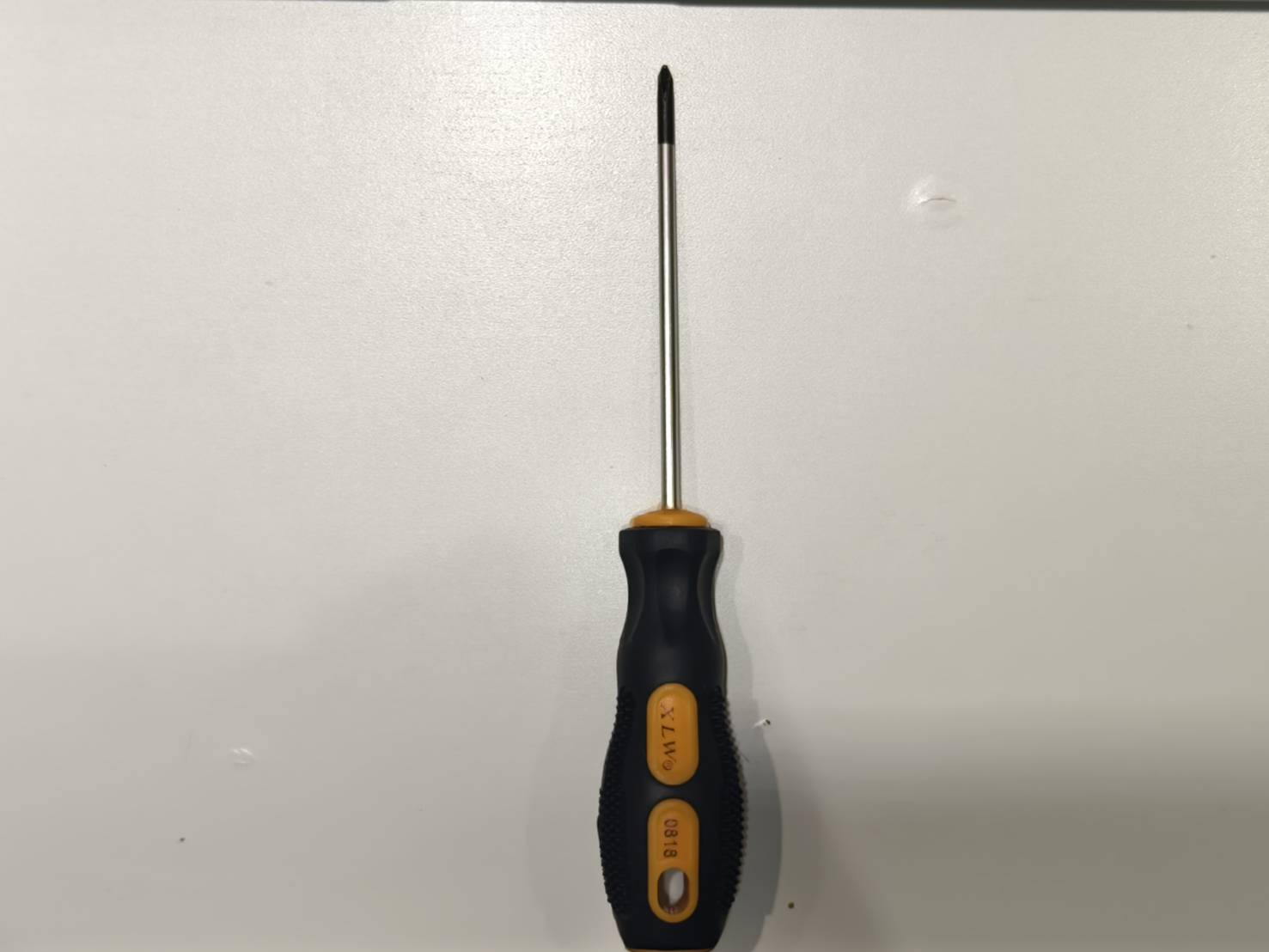

5. Kreuzschlitzschraubendreher (optional)

Download-Links:

(nur Windows-Betriebssystem)

• System-Flash-Software
• Treiber
• HEXA RF Systemdatei

Schritt 1 - Daten von HEXA RF herunterladen

⚠︎ Wenn Ihr Gerät nicht normal startet oder keine Verbindung zum Computer herstellen kann, überspringen Sie bitte diesen Schritt und führen Sie die Erweiterte Kamerakalibrierung nach Abschluss des Flashvorgangs durch.

1. Aktualisieren Sie die Firmware auf Version 6.0.7 oder höher.
2. Aktualisieren Sie Beam Studio auf Version 2.3.1 oder höher.
3. Wählen Sie "Maschine → Maschinenname → Kamerakalibrierungsdaten → Daten herunterladen".

Die heruntergeladene Datei liegt im .zip Format vor und ist nach Ihrer Maschine benannt.
Zum Beispiel: HEXA RF (Timothy).zip.

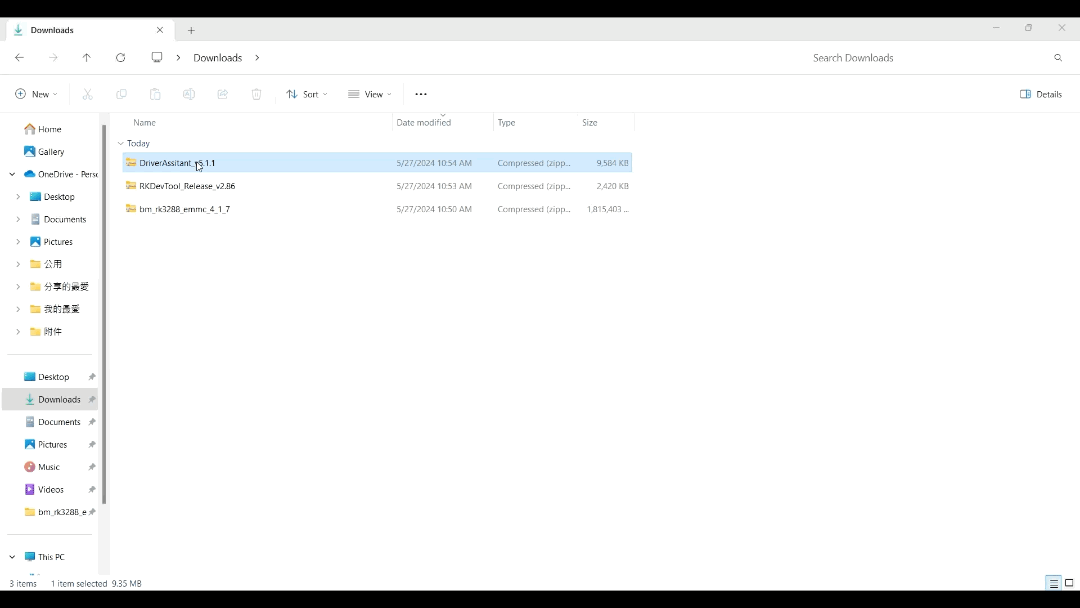

Schritt 2 - Treiber installieren und Reflash-Software starten

Installieren und starten Sie die Treiber und die Reflash-Software nach dem Herunterladen.

• Treiber
• System-Flash-Software

Schritt 3 - USB-Kabel anschließen

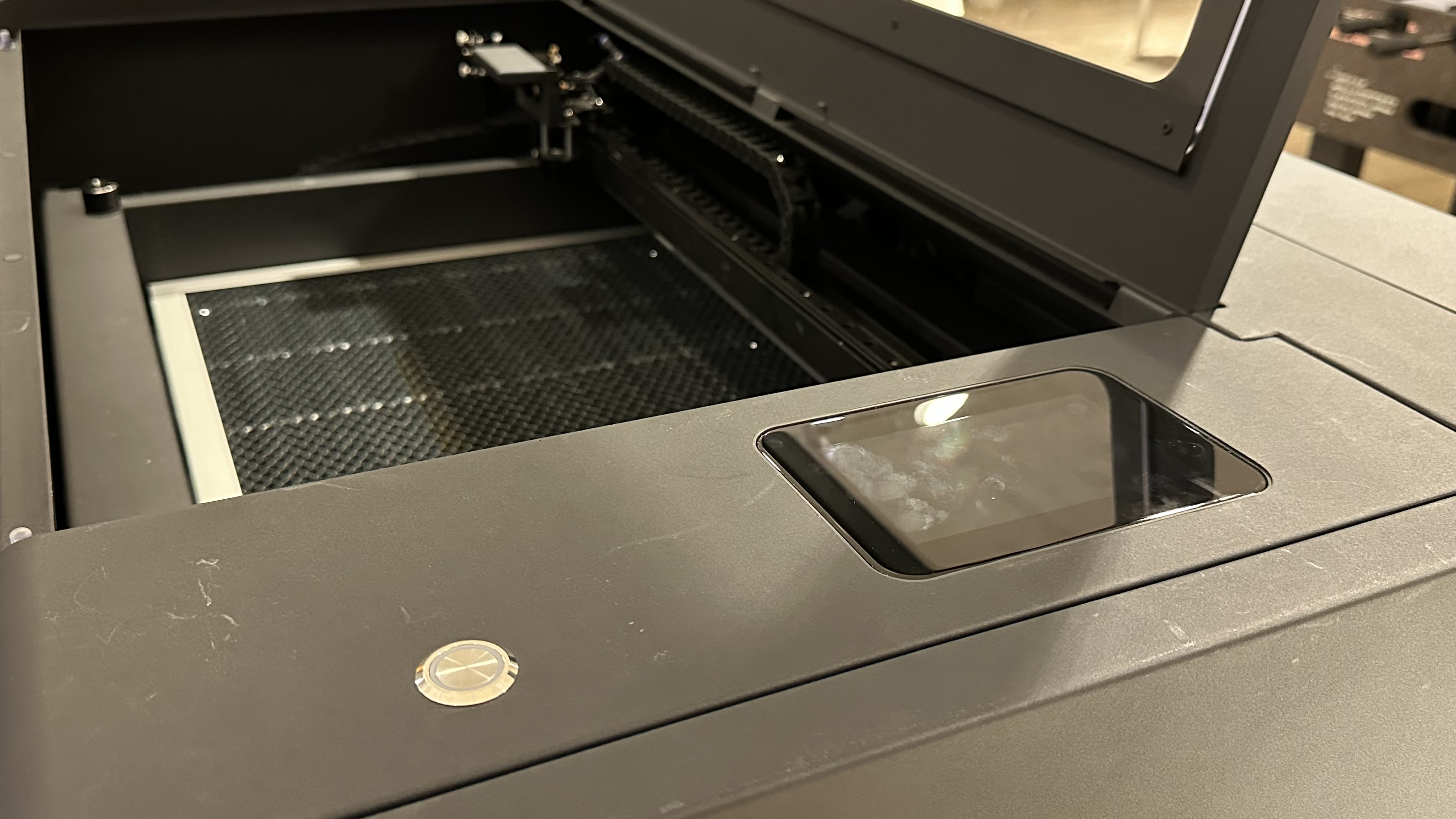

Schalten Sie die Maschine AUS und verbinden Sie das USB-Kabel mit dem Computer.

Schritt 4 - Seitliche Maschinenabdeckung öffnen und RK-Platine lokalisieren

• Schalten Sie die Maschine aus und verwenden Sie einen T8-Torx-Schraubendreher, um die Seitenabdeckung zu öffnen.

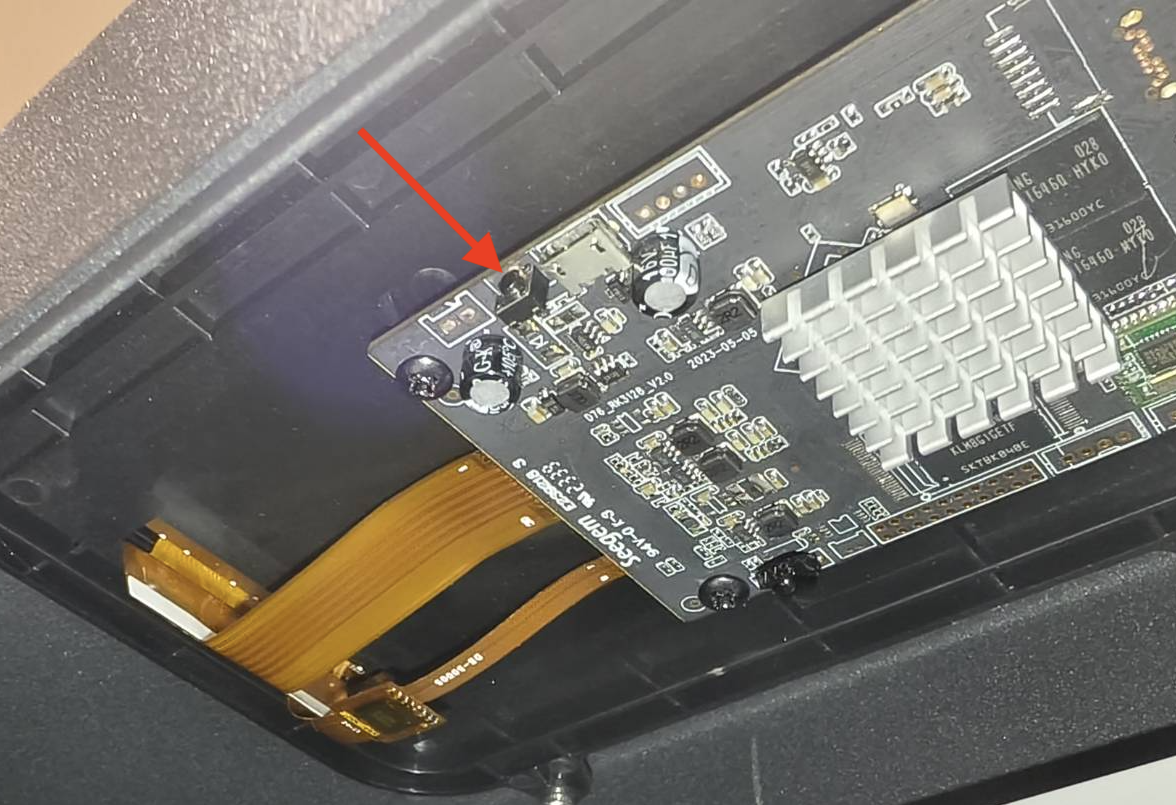

• Wie im Video gezeigt, befindet sich die RK-Platine oben im Gehäuseinneren. Lokalisieren Sie die schwarze Taste auf der RK-Platine.



Schritt 5 - Verbindung bestätigen

Führen Sie die folgende Aktionssequenz durch:

1. Drücken und halten Sie die schwarze Taste auf der RK-Platine.
2. Schalten Sie die Maschine ein.
3. Prüfen Sie, ob die Reflash-Software auf dem Computer "Found One Loader Device" anzeigt.
   ⚠︎ Lassen Sie die Taste nicht los, bis das Gerät erkannt wurde.

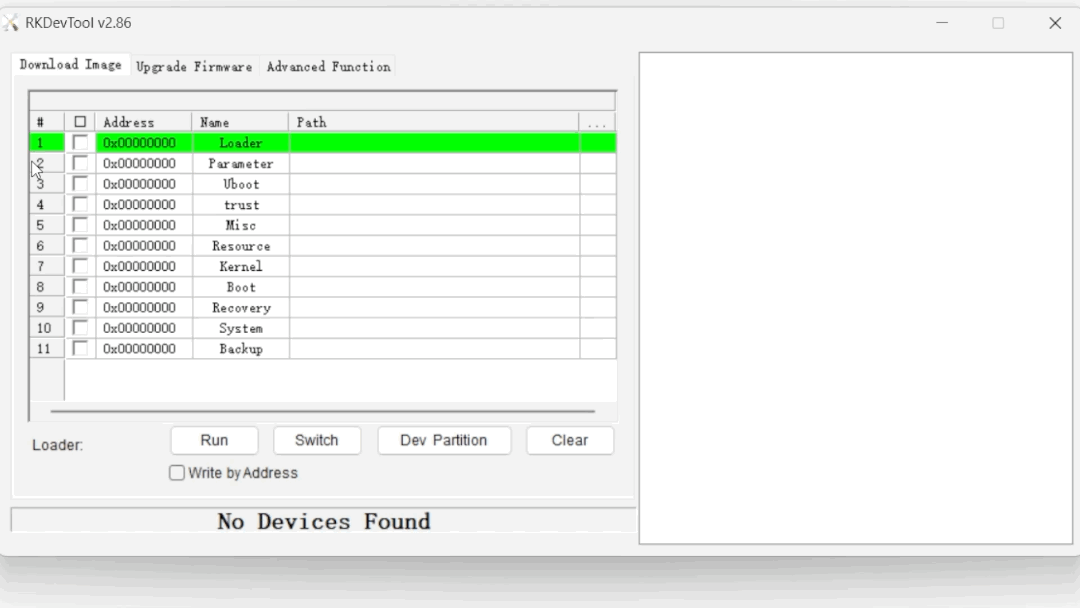

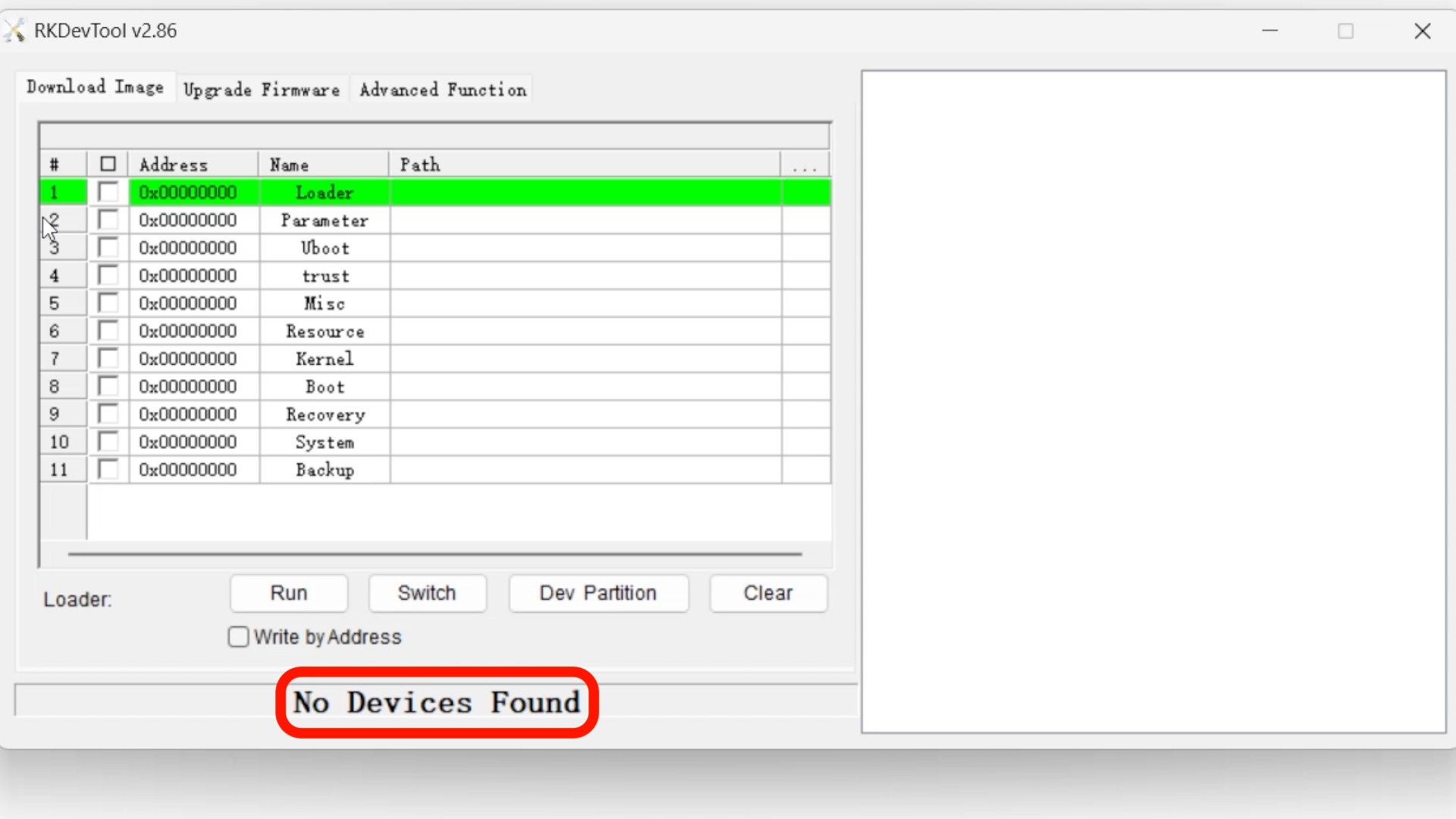

   Überprüfen Sie die Software. Der Text unten sollte sich von "No Devices Found" zu "Found One LOADER Device" ändern.
   Dies zeigt an, dass das Gerät in den "Flashing-Modus" gewechselt ist und Sie die Taste loslassen können.



Videodemonstration:

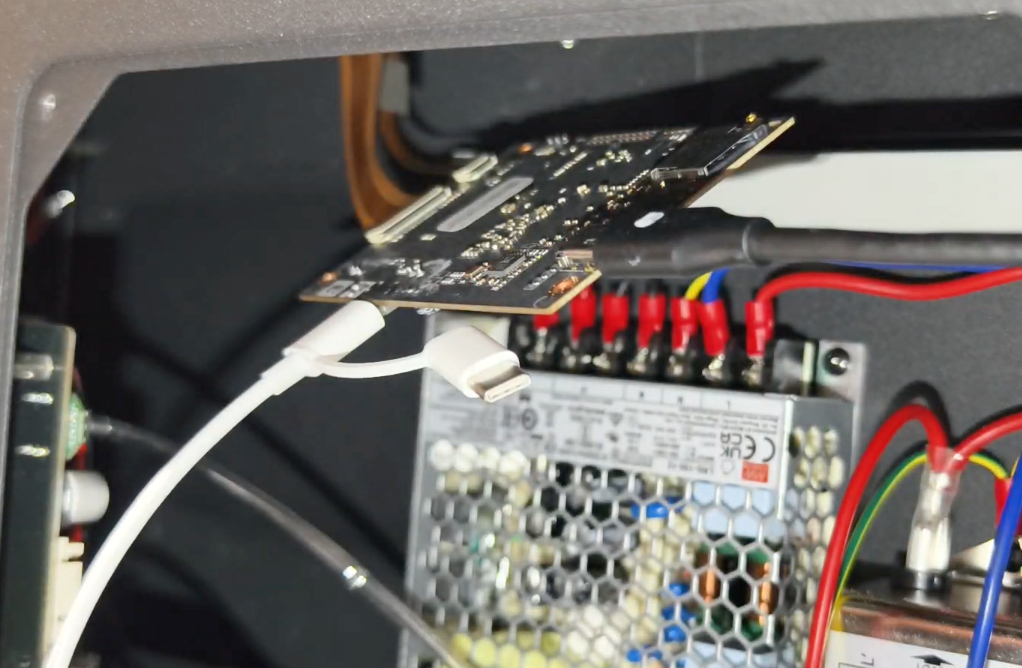

Schritt 5.1 - Micro-USB-Verbindungsmethode

• Entfernen Sie zunächst die RK-Platine mit einem Kreuzschlitzschraubendreher. (Bitte beachten Sie das Video)

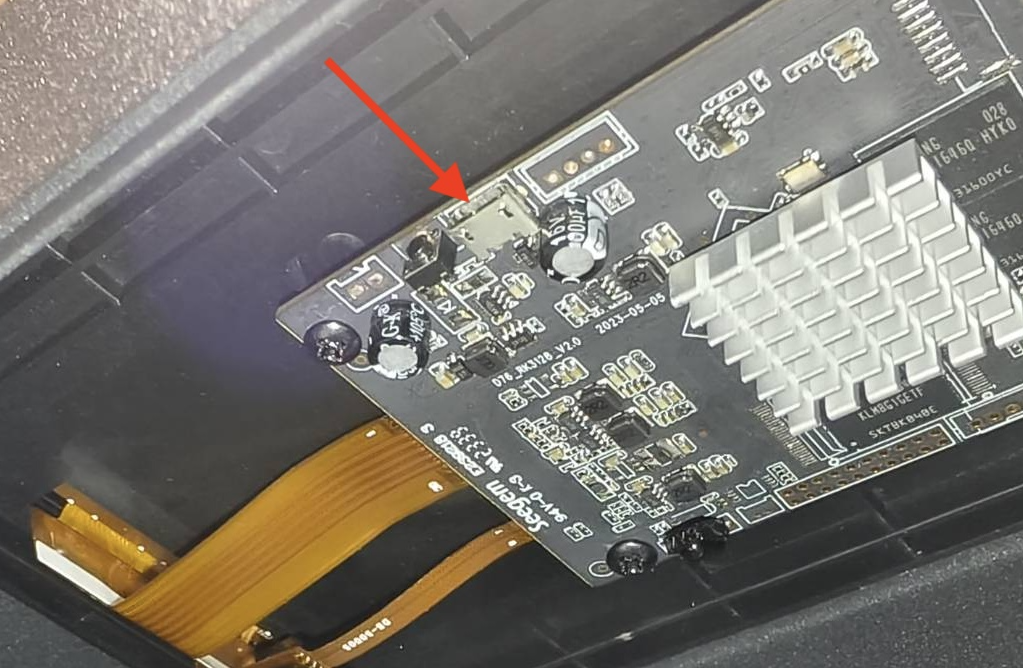

• Verbinden Sie das Micro-USB-Kabel mit der RK-Platine. Der Anschluss befindet sich neben der schwarzen Taste.



• Halten Sie nach dem Anschließen die schwarze Taste gedrückt, verbinden Sie das USB-A-Ende mit dem Computer und schalten Sie dann das Gerät ein. Der Computer erkennt es automatisch, wie im Video gezeigt.

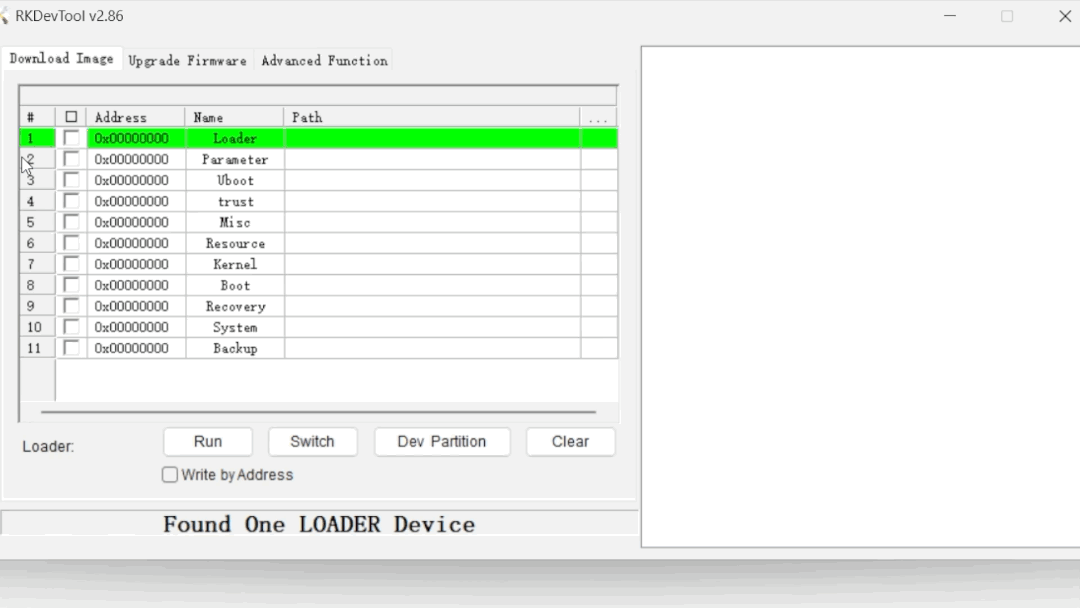

Schritt 6 - Reflash-Vorgang starten

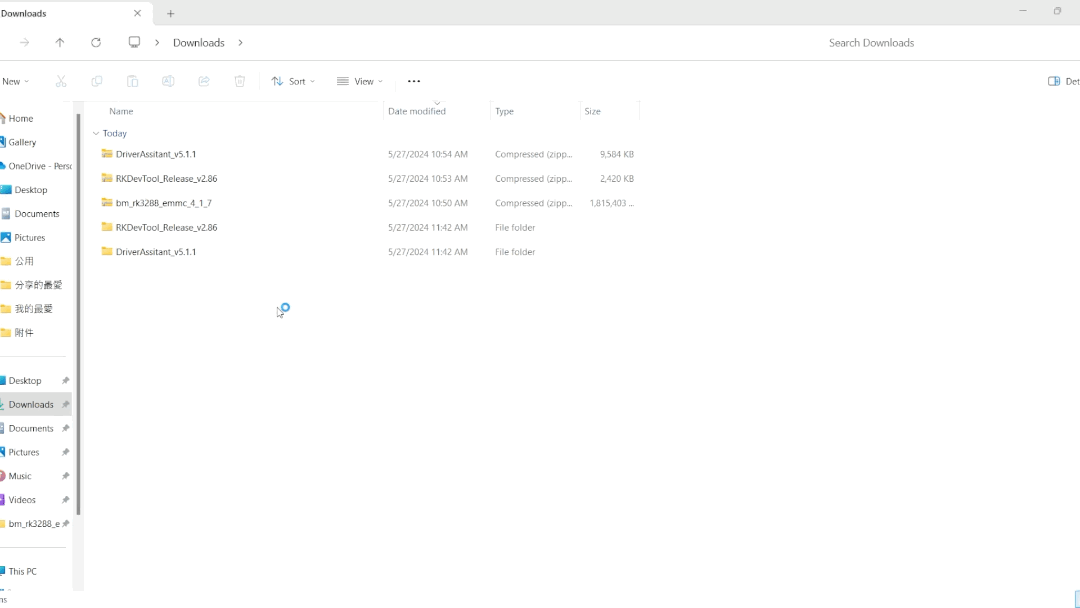

• Entpacken Sie die heruntergeladene Firmware.


• Wählen Sie die Firmware aus und starten Sie den Reflash-Vorgang.

Schritt 7 - Reflash-Status überprüfen

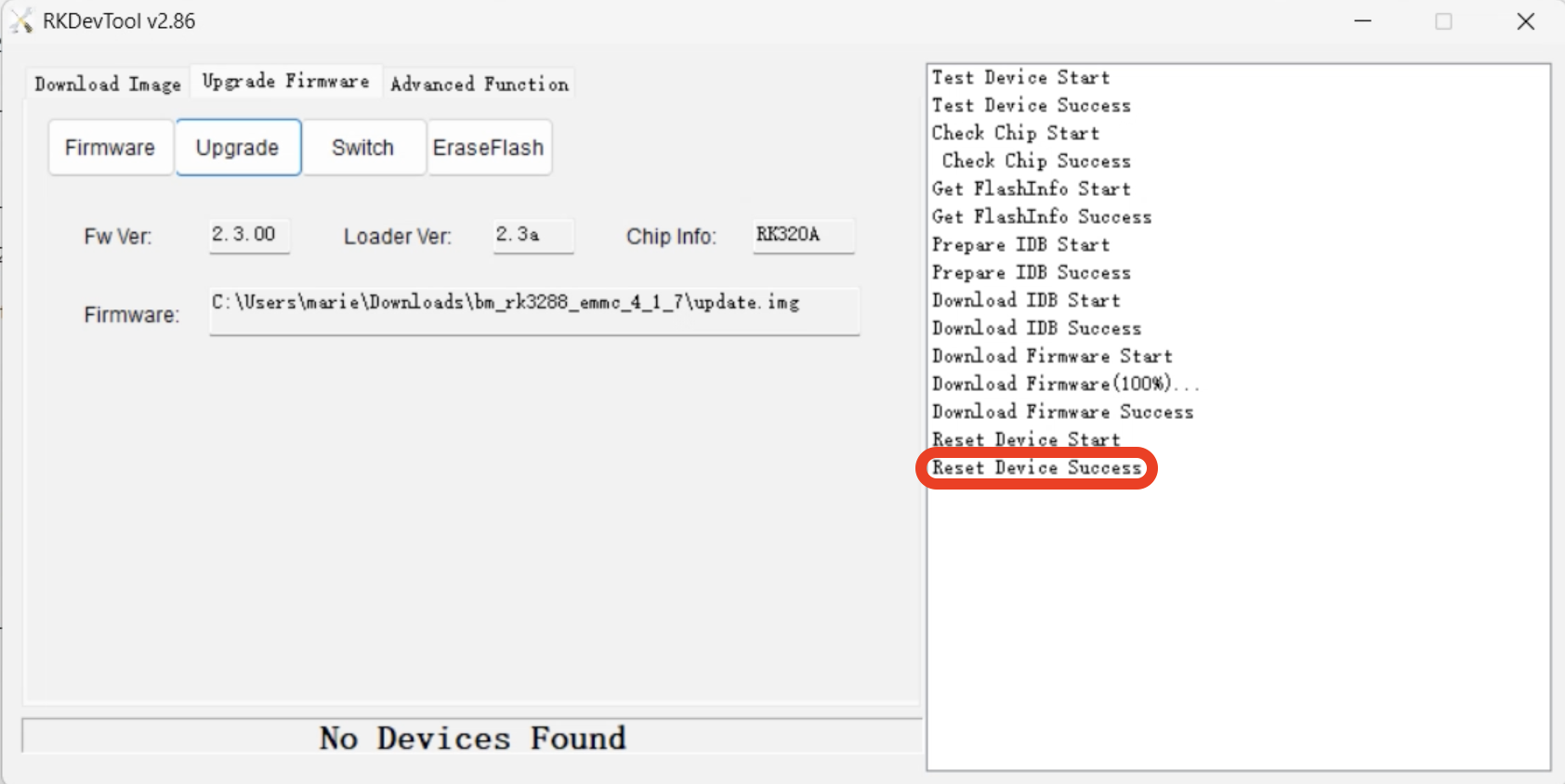

Wenn der Status auf der rechten Seite "Reset Device Success" anzeigt, ist der Reflash-Vorgang abgeschlossen.
Wenn der Status nicht "Reset Device Success" anzeigt, kann dies auf einen fehlgeschlagenen Reflash-Vorgang hinweisen. Bitte Kundendienst kontaktieren und fügen Sie einen Screenshot der Software bei.

Schritt 8 - Reflash erfolgreich

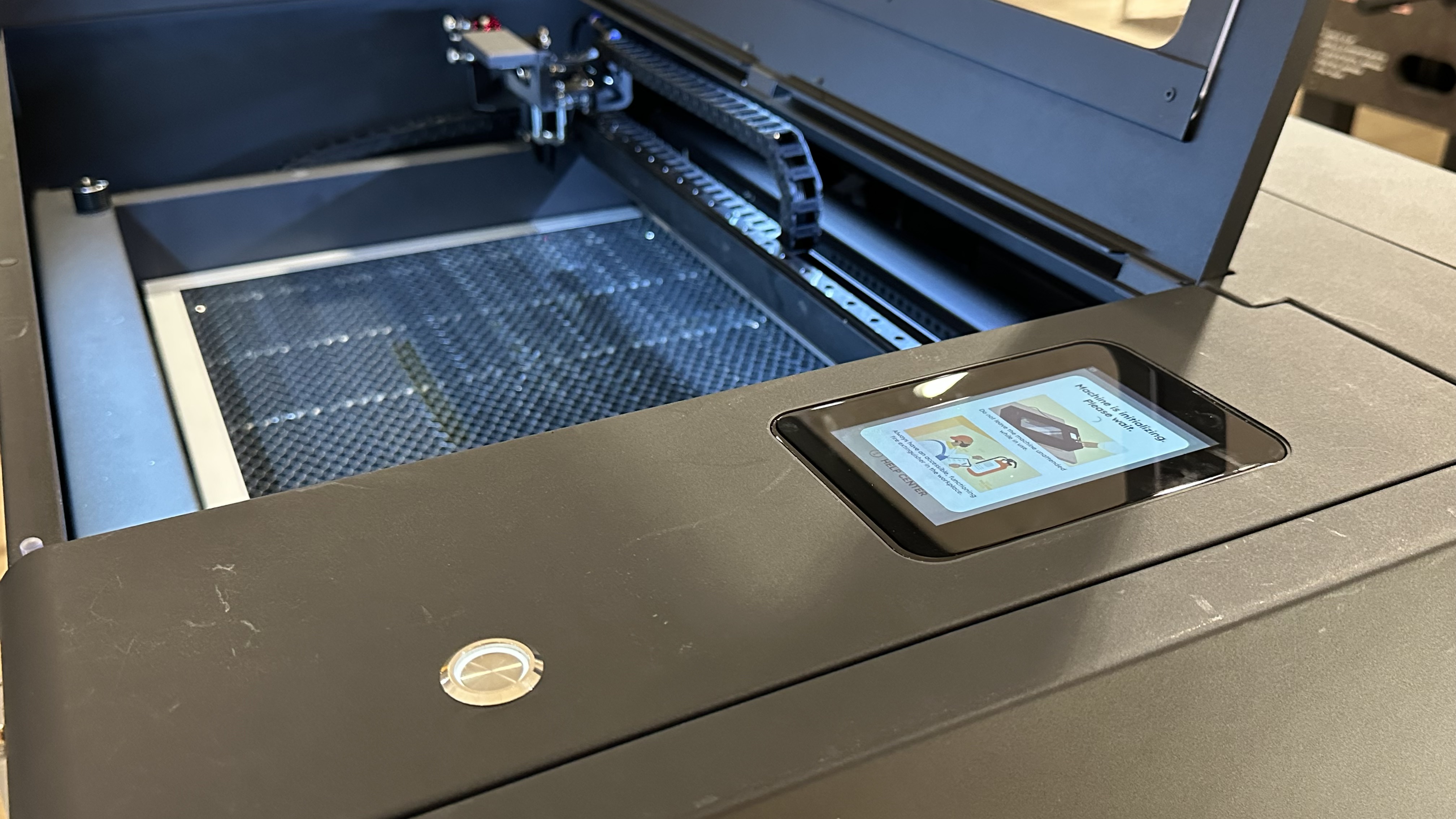

Nach Abschluss des Vorgangs wird das Gerät neu gestartet. Die Beleuchtung und der Bildschirm schalten sich zuerst aus.

Nach einigen Minuten schalten sich die Beleuchtung und der Bildschirm wieder ein.
Der Bildschirm zeigt etwa 3 bis 5 Minuten lang "Initialisierung" an, bevor das Hauptmenü erscheint.

Schritt 9 - Firmware aktualisieren

Sobald Sie die Hauptseite erreicht haben, ist der Reflash-Vorgang abgeschlossen.
Bitte beachten Sie die folgenden Anleitungen, um eine Verbindung zum WLAN herzustellen und die Firmware auf die neueste Version zu aktualisieren.

• Verbindungseinstellungen
• Firmware-Update

Schritt 10

Schalten Sie das Gerät aus, entfernen Sie das USB-B- oder Micro-USB-Kabel und schrauben Sie die vier Schrauben der RK-Platine wieder fest.
(Falls Sie die RK-Platine nicht entfernt haben, überspringen Sie diesen Schritt und fahren Sie direkt mit Schritt 11 fort.)

Schritt 11

Montieren Sie die Seitenabdeckung wieder.

Schritt 12 - Daten hochladen

Schalten Sie das Gerät ein, starten Sie Beam Studio 2.3.1 oder höher und wählen Sie "Gerät → Gerätename → Kamera-Kalibrierdaten → Daten hochladen → Auswählen" Schritt 1."

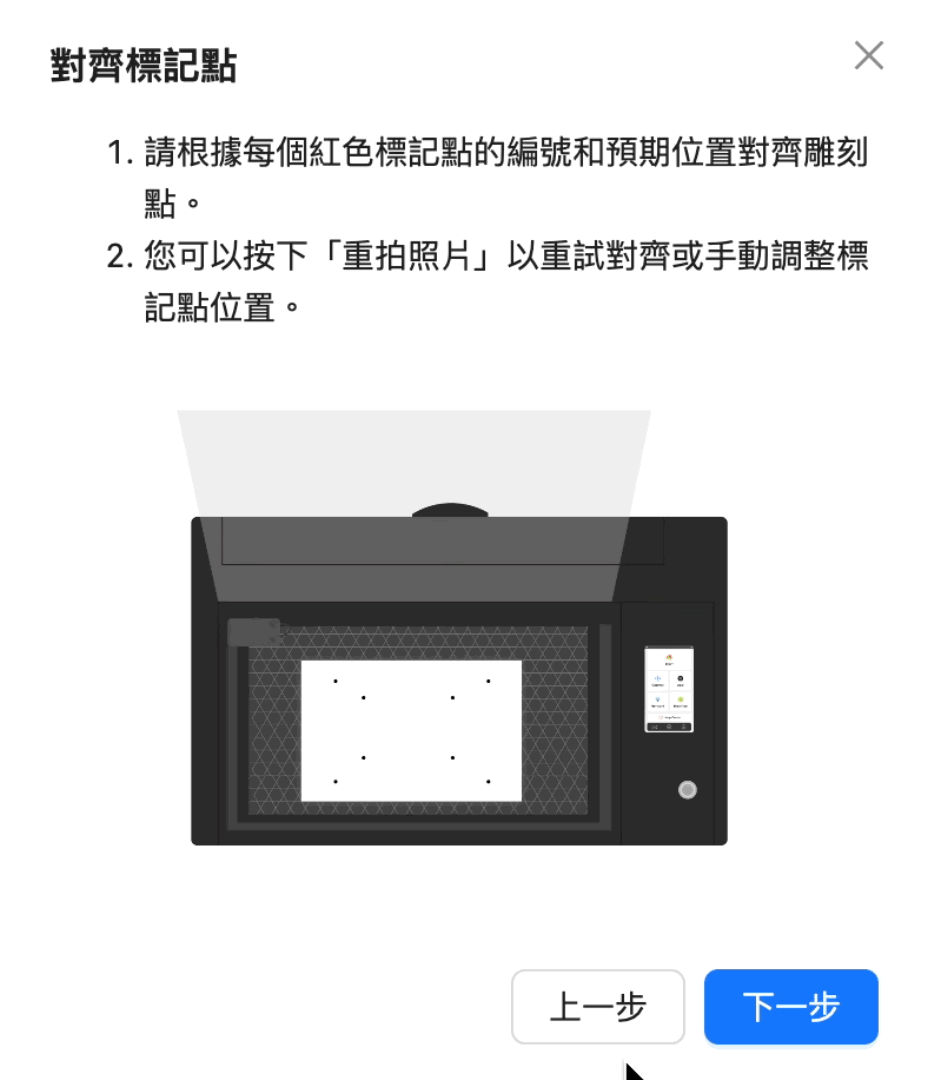

Schritt 13 - Kamera kalibrieren

Bitte Kamera kalibrieren erneut durchführen, um eine genaue Vorschau zu erhalten.
