5-13 Anpassen des Fokus

Es gibt zwei Möglichkeiten, den Fokus bei beamoeinzustellen, abhängig davon, ob es sich um ein Standardmodell oder ein Modell mit Autofokus-Erweiterung handelt.
Wenn Sie eine Beambox-Serie besitzen, lesen Sie bitte eine andere Anleitung.

(1) Standardmodell

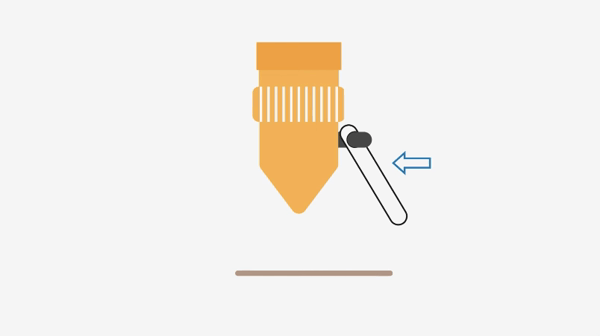

1. Drehen Sie die Fokusleiste (Acrylstab) nach unten, bis sie senkrecht steht.

2. Lösen Sie den Fokusring des Laserkopfes und senken Sie den Laserkopf ab, bis die Fokusleiste auf dem Werkstück aufliegt.

3. Ziehen Sie den Fokusring des Laserkopfes fest und drehen Sie die Fokusleiste nach oben, bis sie senkrecht steht.

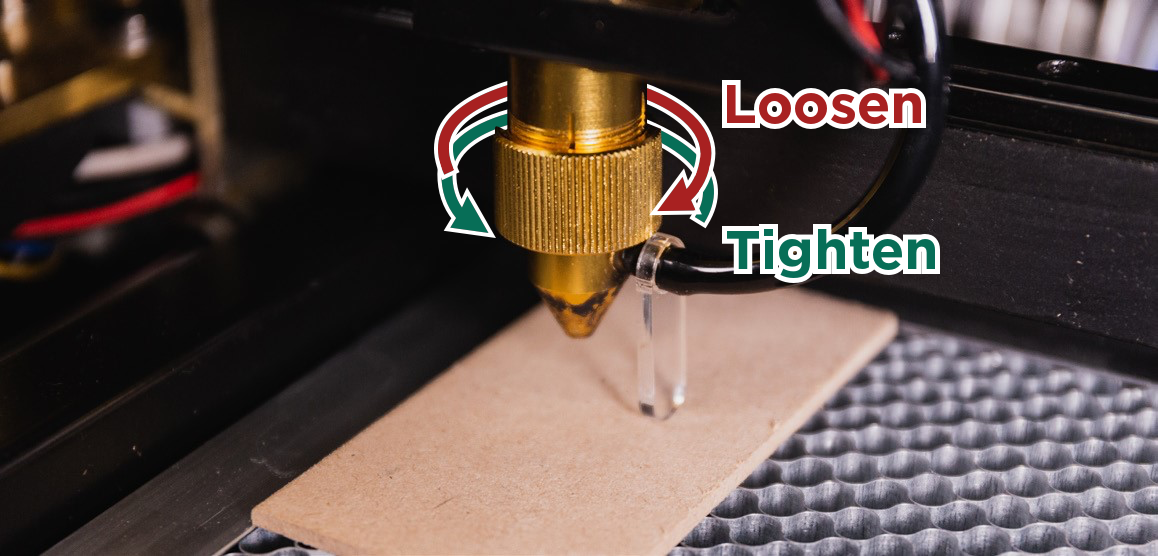

▲ Lösen Sie den Fokusring des Laserkopfes

▲ Die Acrylleiste sollte die Oberfläche des Materials exakt berühren.
⚠︎ Wenn der Ring zu fest angezogen ist, verwenden Sie gegebenenfalls eine Zange zum Lösen. Schützen Sie den Ring mit einem Tuch, um Beschädigungen oder Kratzer zu vermeiden.

Wenn die Sonde beschädigt ist, können Sie folgende Methoden anwenden:

• Methode #1 - Sonde selbst herstellen:

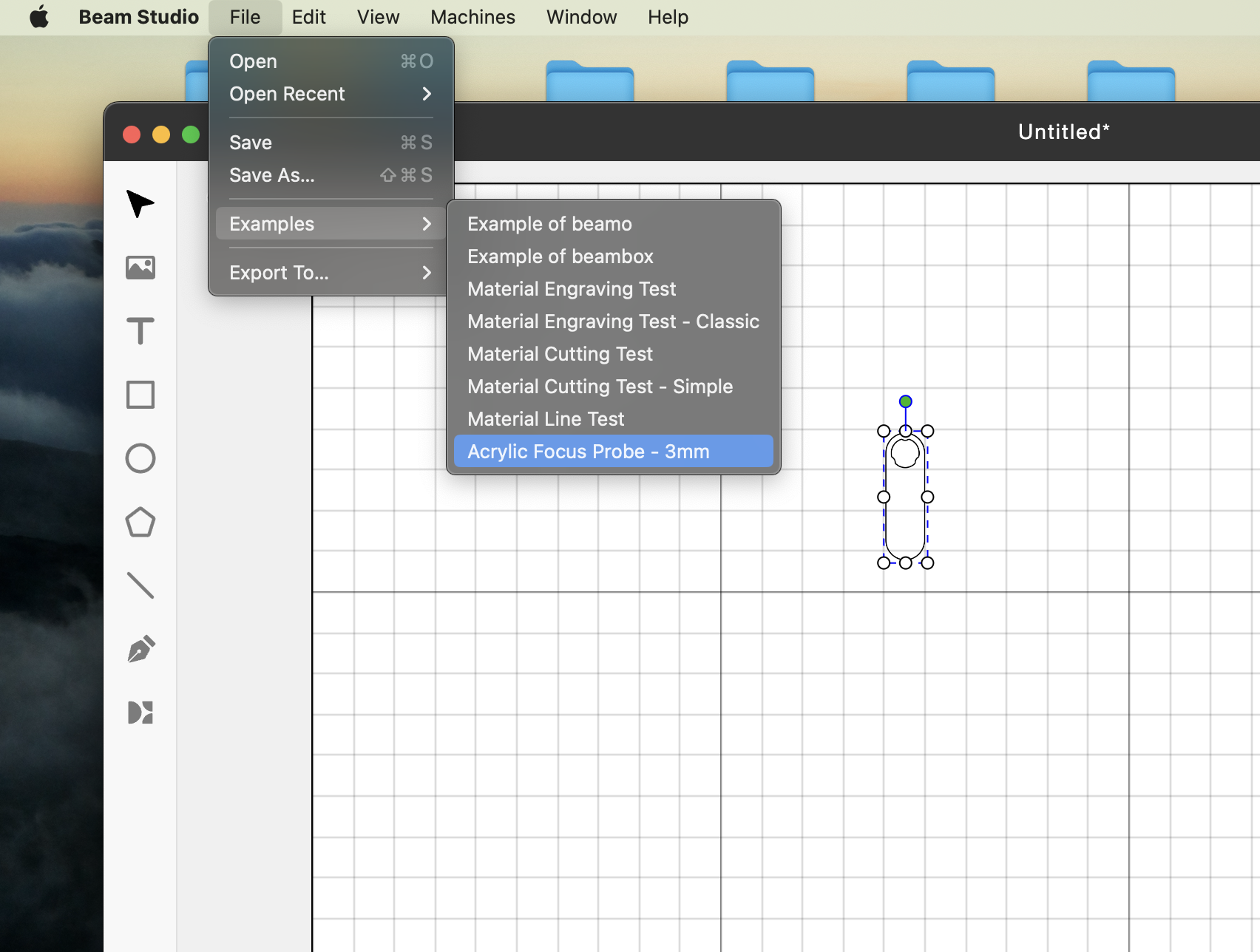

  Sie finden die Datei in Beam Studio oder die Datei hier kann auch heruntergeladen werden. Es wird empfohlen, 3 mm Acryl zum Schneiden dieser Sonde zu verwenden.

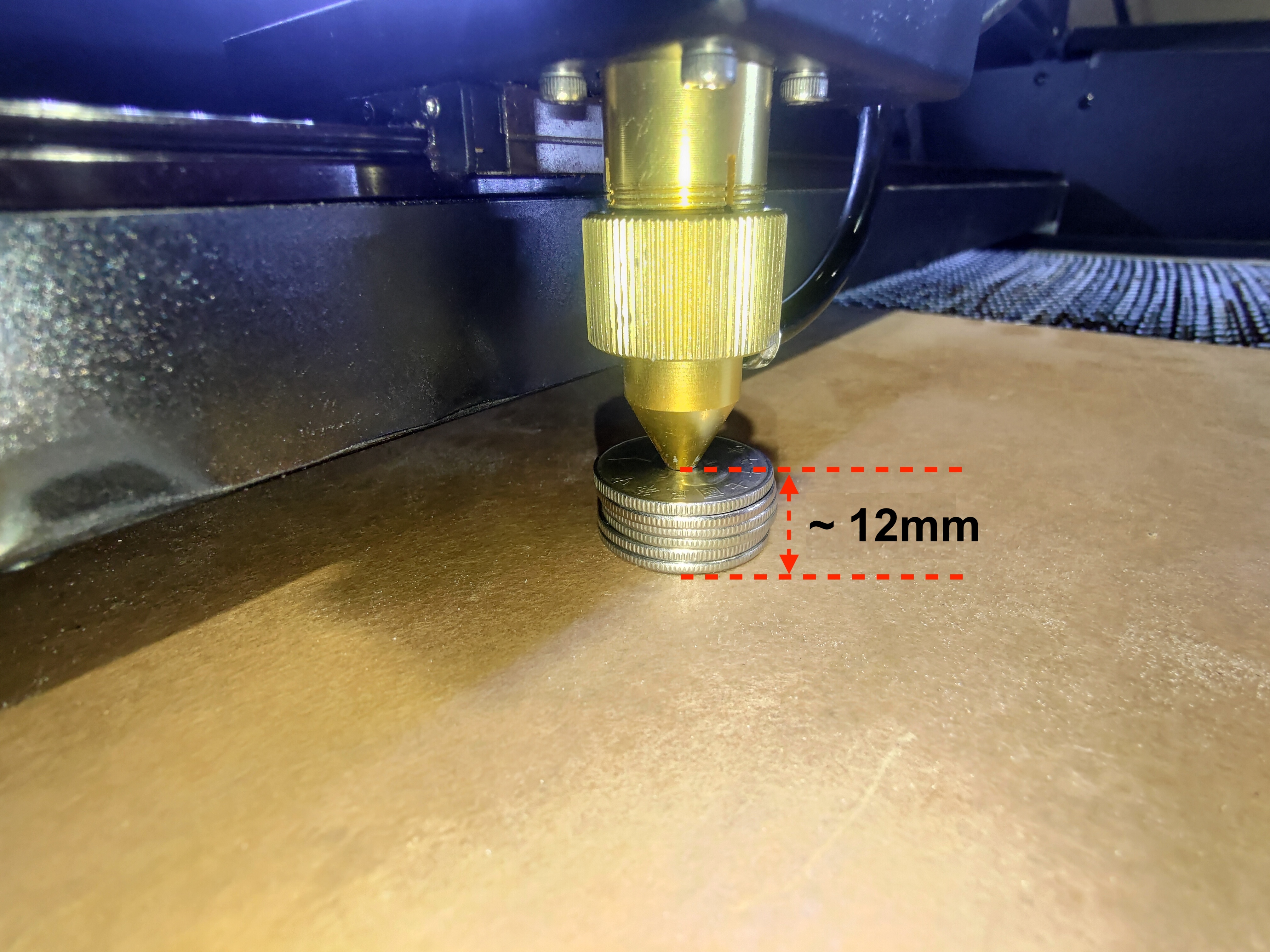

• Methode 2 - Verwendung von Münzen:

  Die Münzen sind leicht zu beschaffen und werden zur Abstandsmessung verwendet.

  • USD >> US-Vierteldollar (25¢) x 7 Stück
  • EUR >> 50-Cent-Münzen x 5 Stück
  • TWD >> 10-Dollar-Münzen x 6 Stück
  • ...usw. (Sie können die Dicke der Münzen, die Sie besitzen, recherchieren oder messen)





• Methode 3 - Verwendung von Materialien

  Wenn Sie Materialien mit Dicken von 3 mm, 4 mm, 6 mm usw. haben, können Sie mehrere davon verwenden, um den Fokusabstand von 12 mm zu erreichen.

  Beispiel - 3 mm Acryl x 4 Stück:


(2) Mit Autofokus-Erweiterung

Sondenmodus-

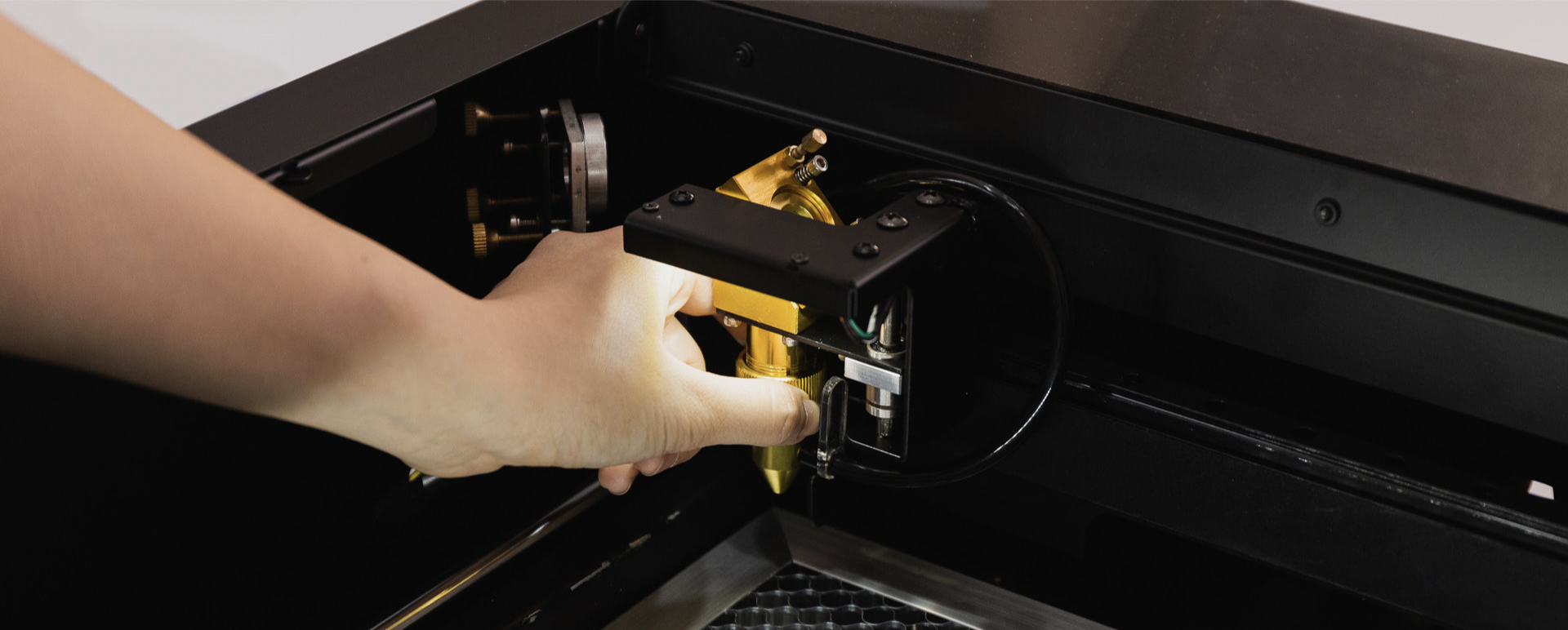

Tippen Sie zweimal auf die seitliche Taste des Moduls, während es direkt auf dem gewünschten Material aufliegt. Dadurch kann die Zusatzsonde die Materialhöhe automatisch erfassen. Durch langes Drücken der seitlichen Taste kehrt der Laserkopf in seine Ausgangsposition zurück.

Softwaremodus-

1. Aktivieren des Autofokus

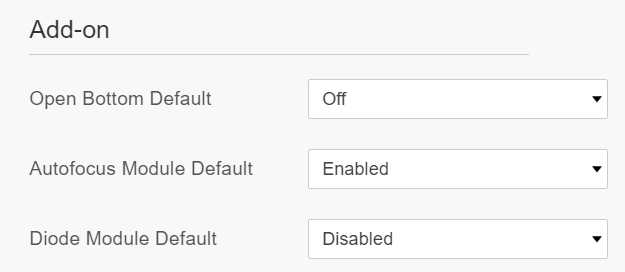

Um die Autofokus-Erweiterung in Beam Studio zu steuern und die Höhen in verschiedenen Ebenen zu wechseln, gehen Sie zu 'Einstellungen' (Mac: Menü > Beam Studio > Einstellungen; Windows: Menü > Datei > Einstellungen) und aktivieren Sie Autofokus im Bereich Add-on .

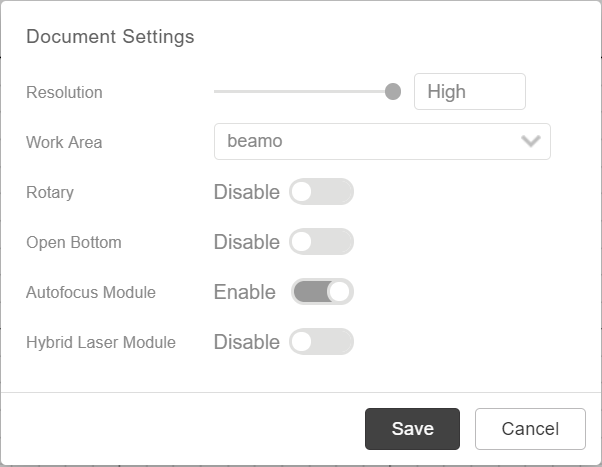

Dateieinstellungen können vorgenommen werden unter: Menü > Bearbeiten > Dokumenteinstellungen.

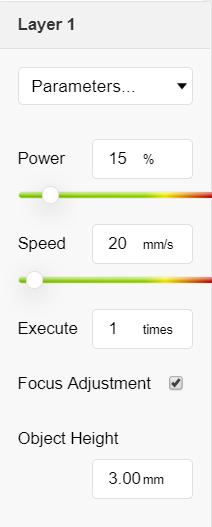

2. Einstellen der Schichthöhe

Nach Aktivierung des Add-ons erscheint im Ebenenparameter-Panel ein neues Kontrollkästchen 'Fokusanpassung'.
In Ebenen, bei denen 'Fokusanpassung' aktiviert ist, wird die Option 'Objekthöhe' angezeigt.
Passen Sie die Werte unter 'Objekthöhe' an, um die Höhe des Laserkopfes beim Schneiden in dieser speziellen Ebene zu steuern.
Wenn 'Fokusanpassung' deaktiviert ist, verwendet das Modul weiterhin die gleiche Höhe wie zu Beginn des Auftrags oder der vorherigen Ebene.

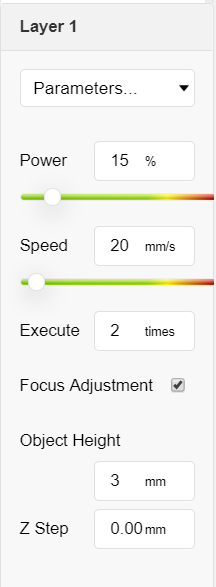

3. Z-Schritt

Beim Schneiden dicker Materialien möchten Sie möglicherweise mehrere Durchgänge durchführen. In Ebenen mit aktivierter 'Fokusanpassung' erscheint beispielsweise bei einem Wert für 'Ausführen' größer als 1 eine einstellbare Option 'Z-Schritt'. Dieser Wert steuert, wie weit sich der Laserkopf nach den Befehlen zwischen den Ebenen absenkt, die auf das Schneiden dickerer Objekte ausgerichtet sind.
