5-10 Kein Laserstrahlausgang

Beschreibung

Die Ursachen für eine fehlende Laserausgabe können vielfältig sein. Mögliche Gründe sind eine abgenutzte Laserröhre, ein defektes Lasernetzteil (Laser-PSU) oder ein Systemfehler.

Bitte befolgen Sie die nachstehenden Schritte zur Fehlerbehebung.

Mögliche Ursachen

Werkzeuge

Schritt 1

Bitte sehen Sie sich das folgende Video an und prüfen Sie, ob die Symptome bei Ihrer Maschine ähnlich sind.
(Wenn die Beambox beim Betrieb keinen Laserstrahl ausgibt und ein lautes Knackgeräusch zu hören ist,
deutet dies auf eine defekte Laserröhre hin.)

Bestimmen Sie das Ergebnis und die nächste Maßnahme:

Schritt 2

Vergewissern Sie sich, dass die Leistungs- und Geschwindigkeitseinstellungen in der Software korrekt sind.

Bestimmen Sie das Ergebnis und die nächste Maßnahme:

Schritt 2.1

Verdoppeln Sie die Leistungseinstellung, starten Sie den Vorgang und prüfen Sie, ob der Laser ausgibt.
(Wenn Ihre Leistungseinstellung beispielsweise ursprünglich 15% beträgt, erhöhen Sie sie auf 30% und starten Sie den Vorgang.)

Bestimmen Sie das Ergebnis und die nächste Maßnahme:

Schritt 3

Schalten Sie die Maschine aus.

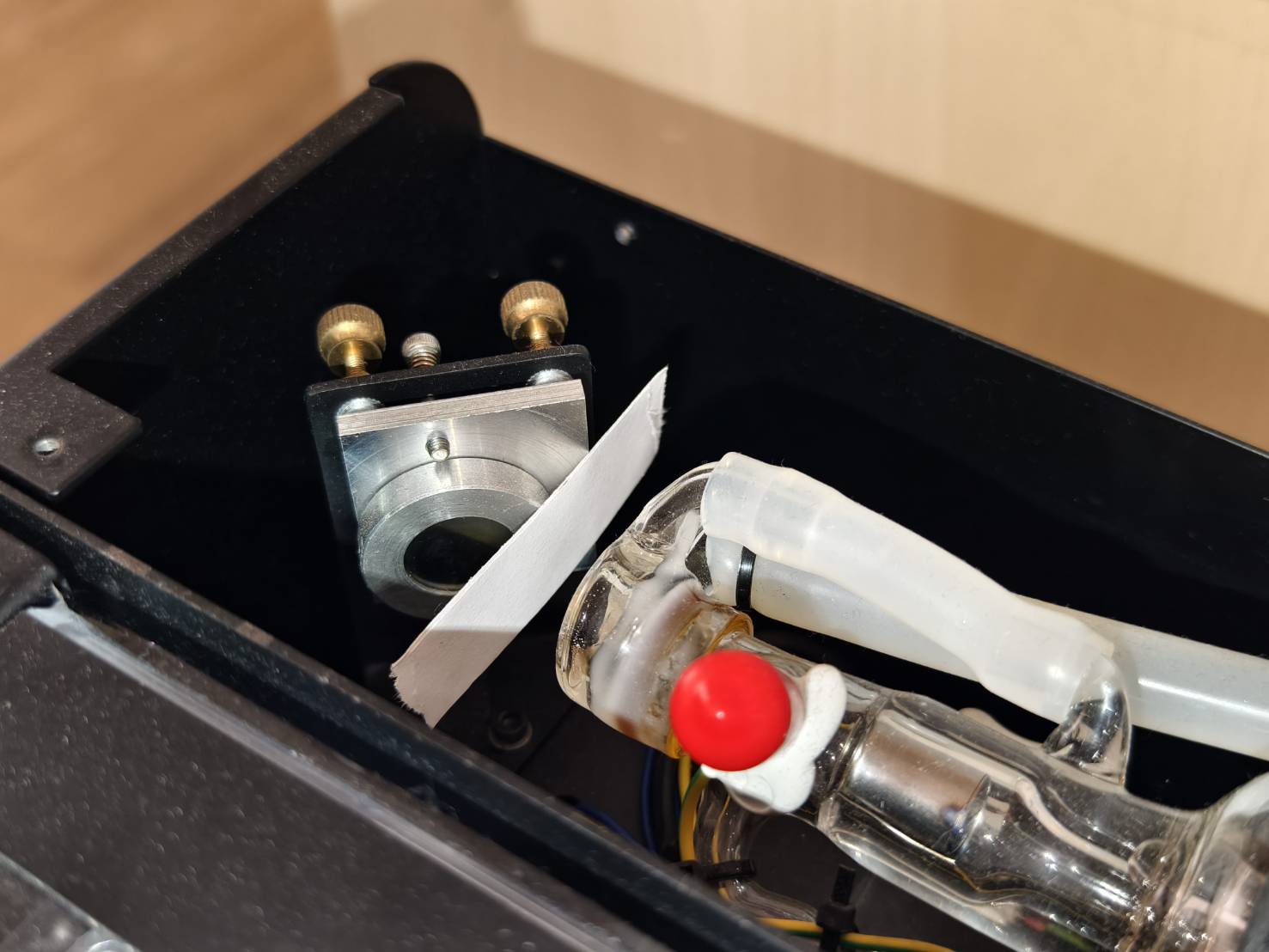

Öffnen Sie die hintere Abdeckung und bringen Sie ein neues doppelseitiges Klebeband am ersten Spiegel an.
Wenn Ihre Maschine zwei Magnete an der Rückabdeckung hat, muss diese wieder angebracht werden.
Gehen Sie nach dem Anbringen des Klebebands zu Schritt 3.1.

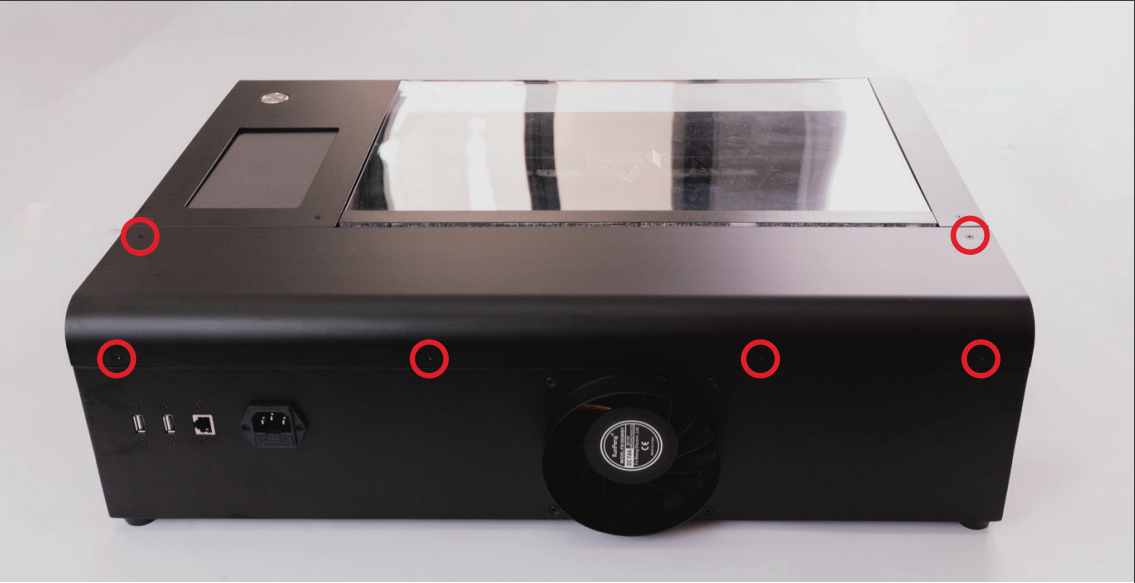

• Lösen Sie mit einem T8-Schraubendreher die Schrauben an der Rückseite der Maschine. Anschließend kann die Rückabdeckung entfernt werden.

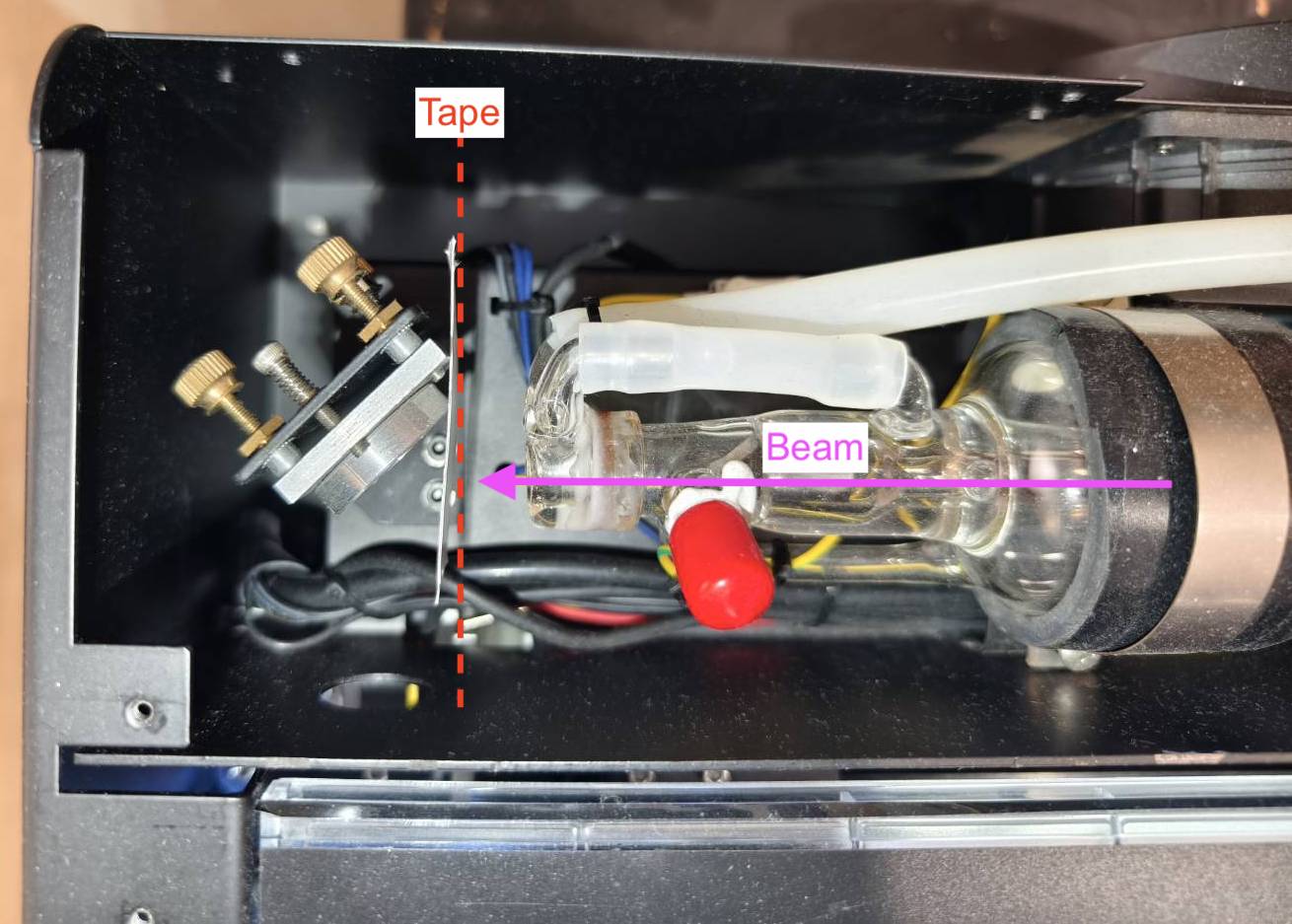

• Platzieren Sie das Klebeband so auf dem Spiegel, dass es einen 90-Grad-Winkel zum Laserstrahl bildet.




• Wenn Ihre Maschine zwei Magnete an der Rückabdeckung hat, muss diese nach dem Anbringen des Klebebands wieder angebracht werden, damit die Maschine die geschlossene Tür erkennt und Impulse erzeugen kann.
  (Ein Verschrauben ist nicht notwendig, solange das Symbol für die geschlossene Tür angezeigt wird.)

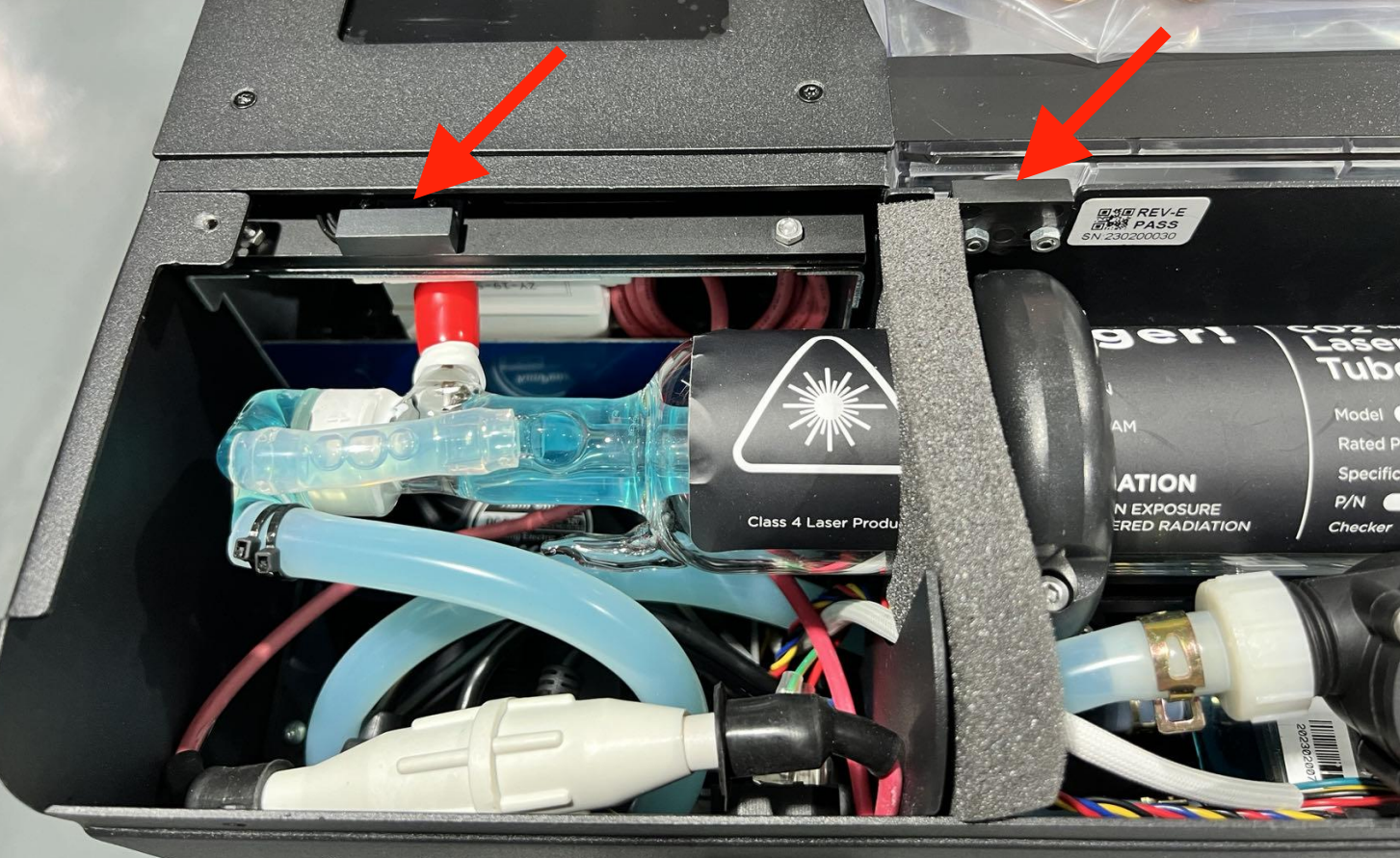

• Sie können auch zwei Magnete auf die unten gezeigten Sensoren platzieren, um die Tür zu schließen.





Schritt 3.1

Erzeugen Sie 5 Impulse und prüfen Sie, ob das Klebeband eine Brandmarkierung aufweist.
(Bitte beachten Sie die Beispiele , um das Ergebnis des Klebebands zu beurteilen.)

A. Schalten Sie die Maschine ein.
B. Schließen Sie den Deckel.
C. Wechseln Sie in den Wartungsmodus und warten Sie, bis der Referenzfahrt-Prozess abgeschlossen ist.

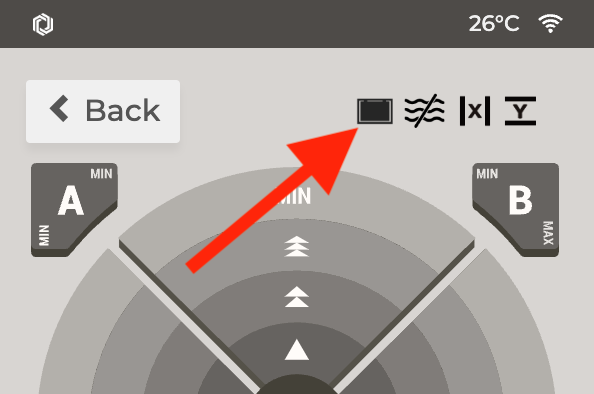

     (Stellen Sie sicher, dass das Türsymbol geschlossen ist, andernfalls können Sie keinen Impuls auslösen.)
D. Finden Sie die Impulstaste.
E. Ein Druck = ein Impuls, zwei Drücke = zwei Impulse, usw.
F. Überprüfen Sie das Klebeband
⚠︎ Bitte lösen Sie Impulse nur aus, wenn der Deckel geschlossen ist.

Beispiele für Klebebandergebnisse

Gutes Beispiel - Rund und Kräftig	Schlechtes Beispiel - Schwach, Hohl oder Nicht Rund

Bestimmen Sie das Ergebnis und die nächste Maßnahme:

Schritt 4

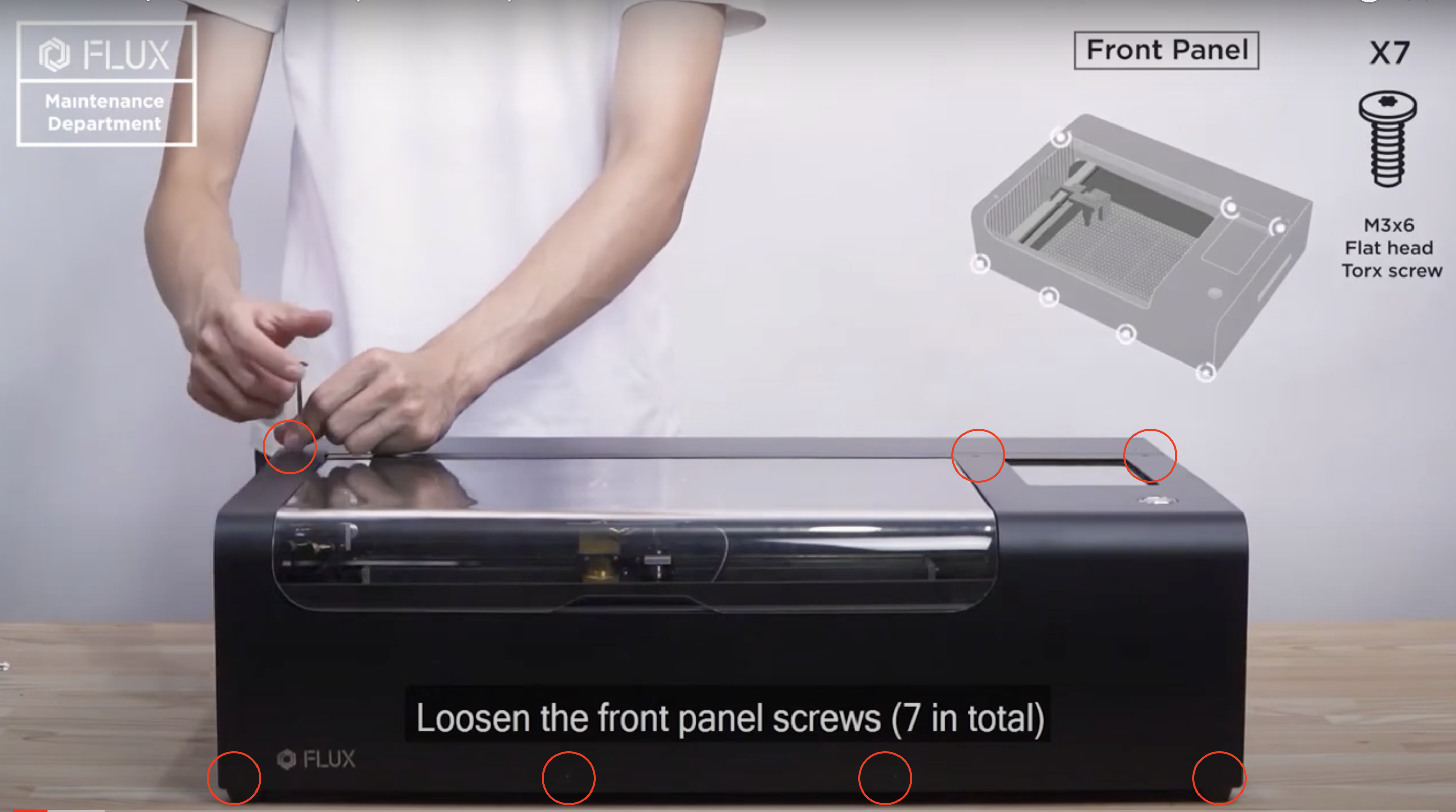

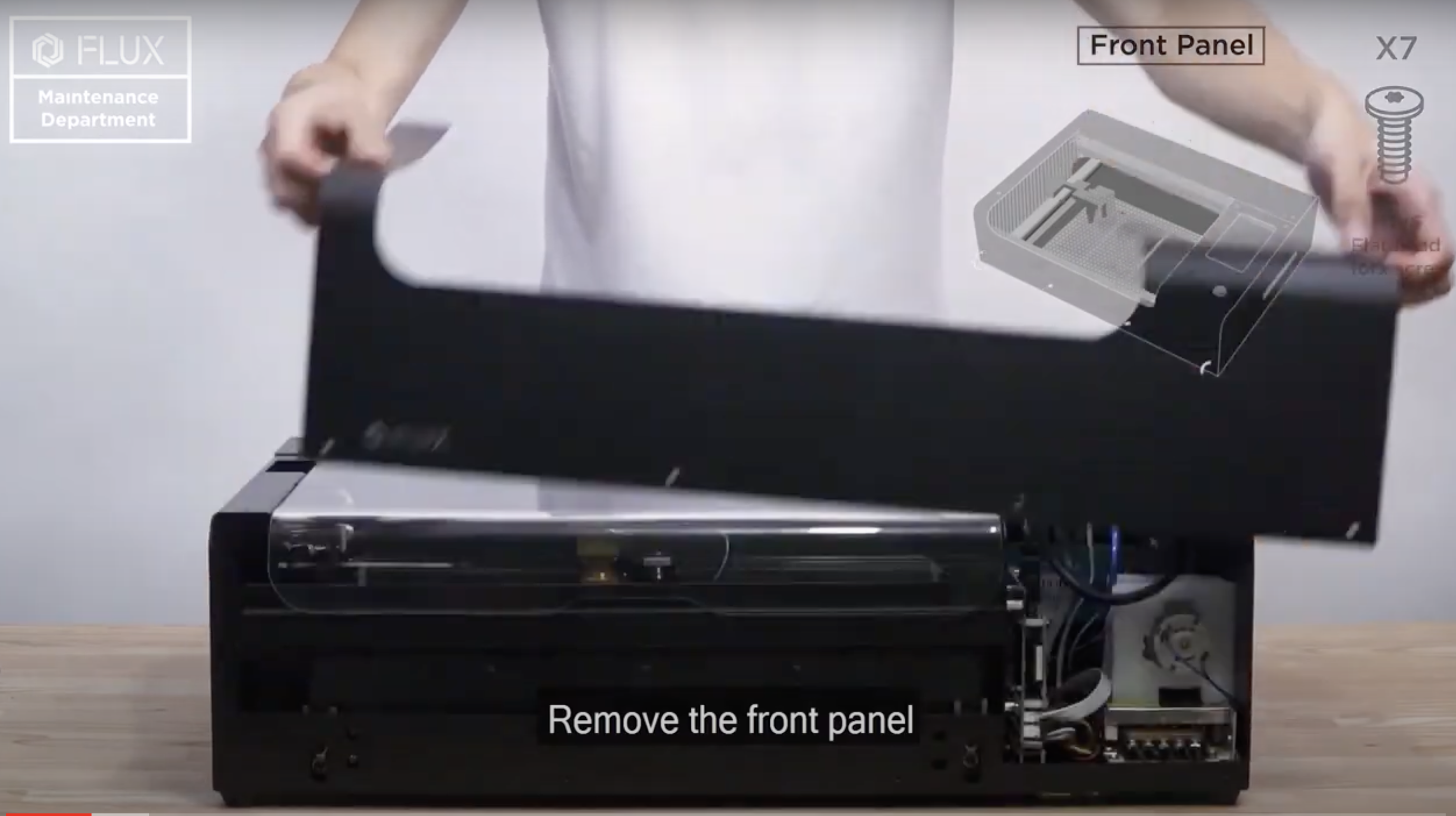

• Entfernen Sie die vordere Abdeckung, indem Sie diese T8-Schrauben lösen.
  (Sie können sich das Video das den Clip zum Entfernen der vorderen Abdeckung enthält.)

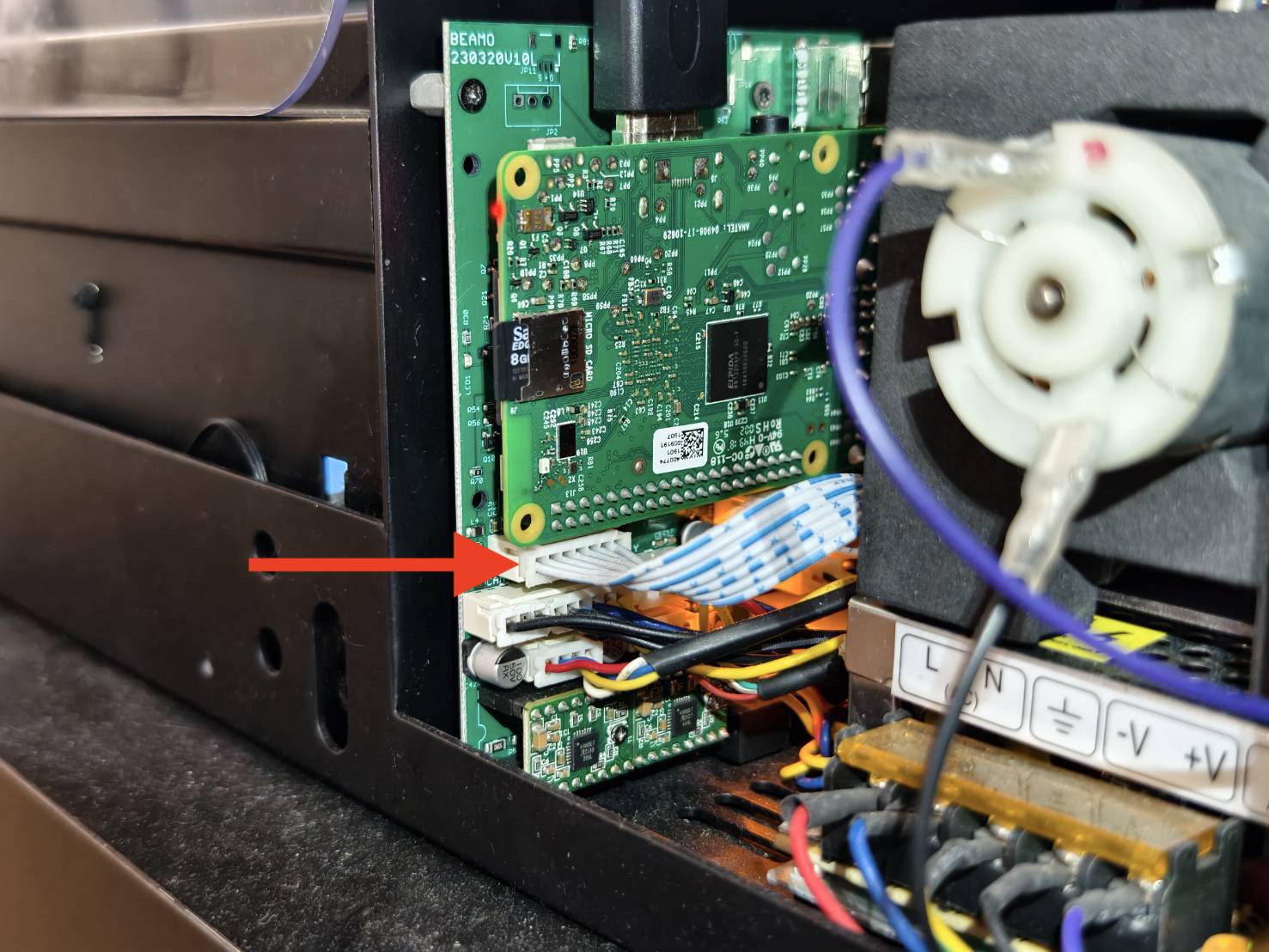

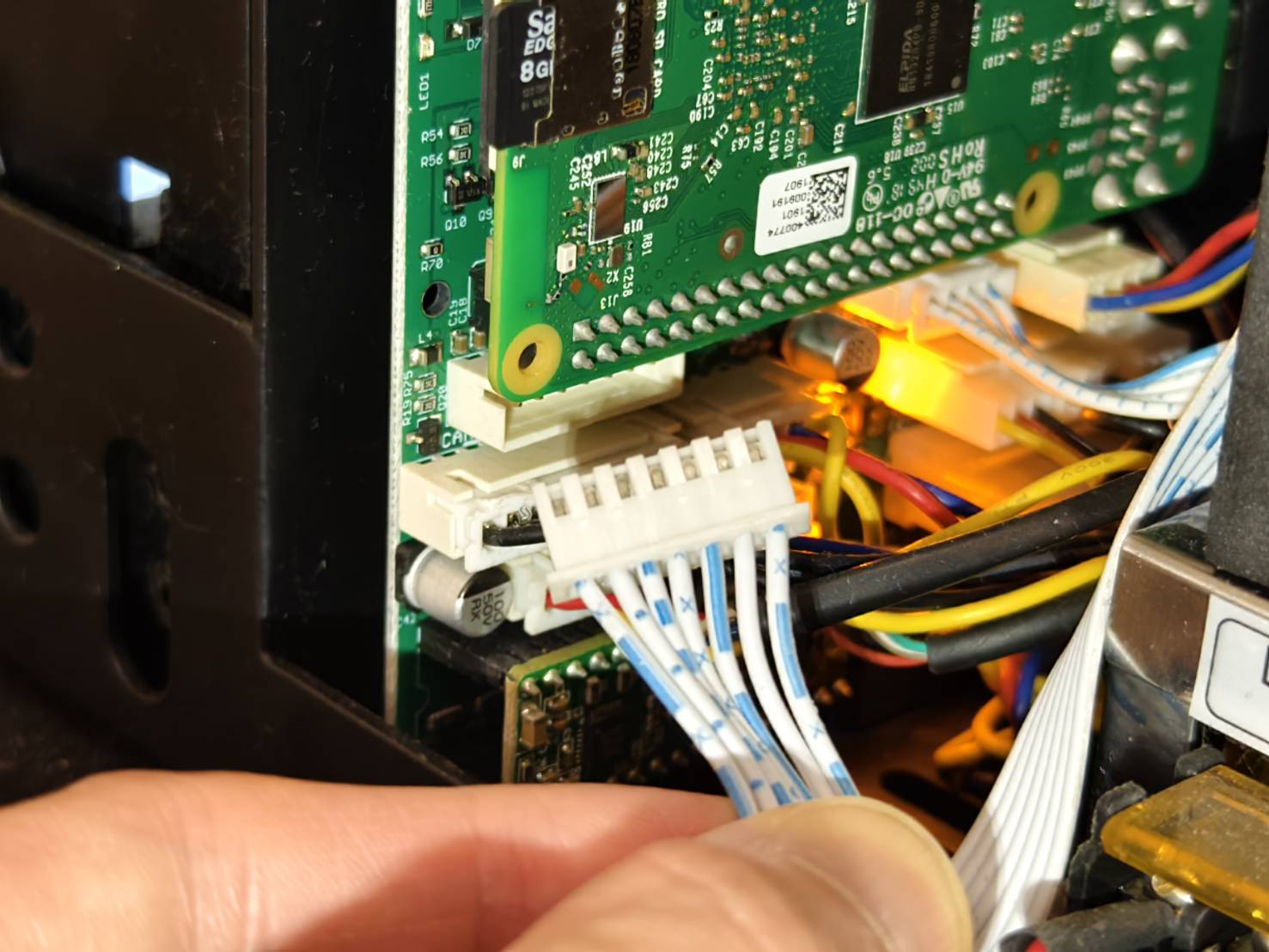

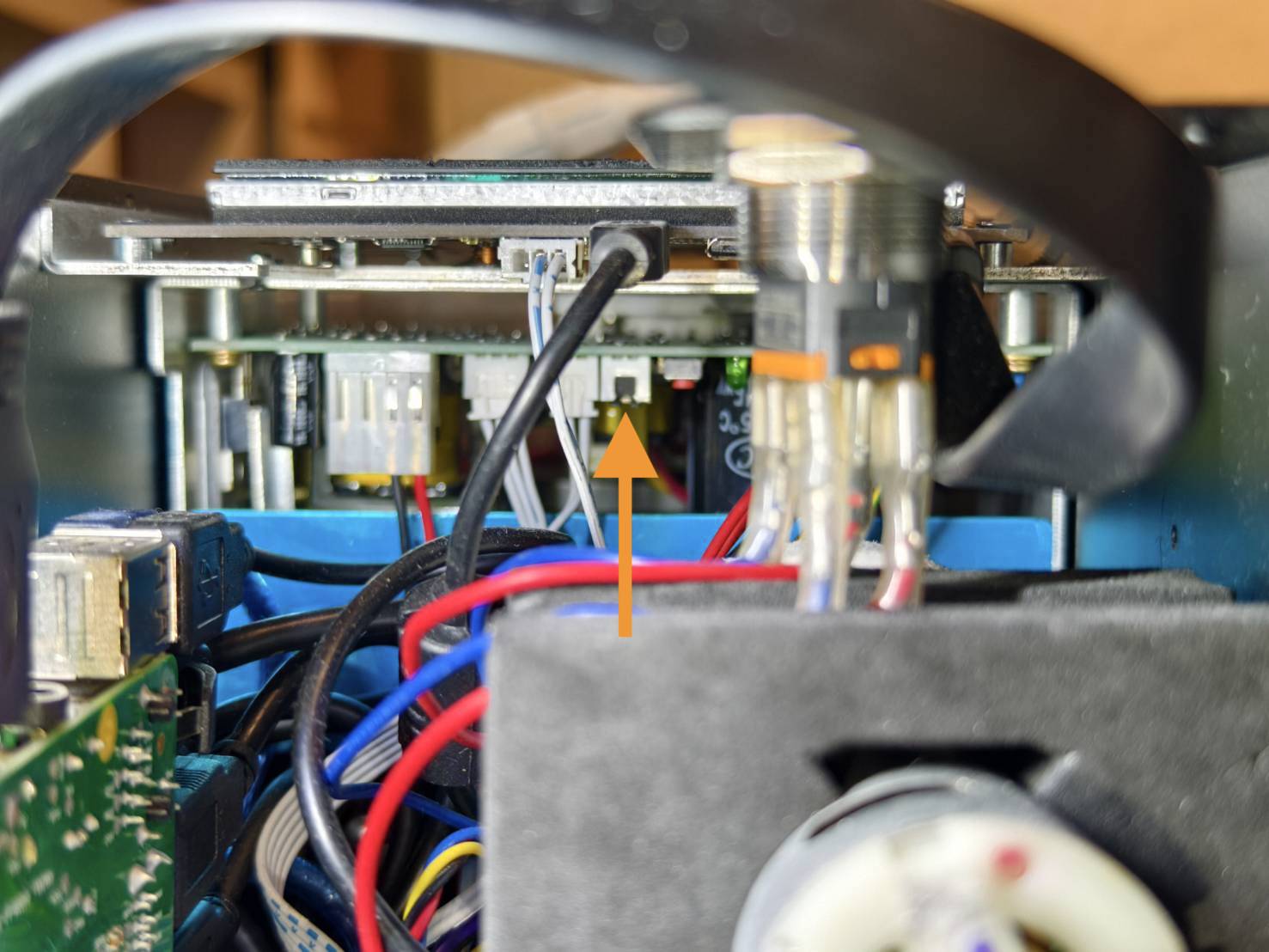

• Trennen Sie das Lasersteuerkabel von der Hauptplatine.




• Gehen Sie nach dem Trennen des Kabels zu Schritt 4.1.

Schritt 4.1

Bitte ziehen Sie vor dem nächsten Schritt Gummihandschuhe an.

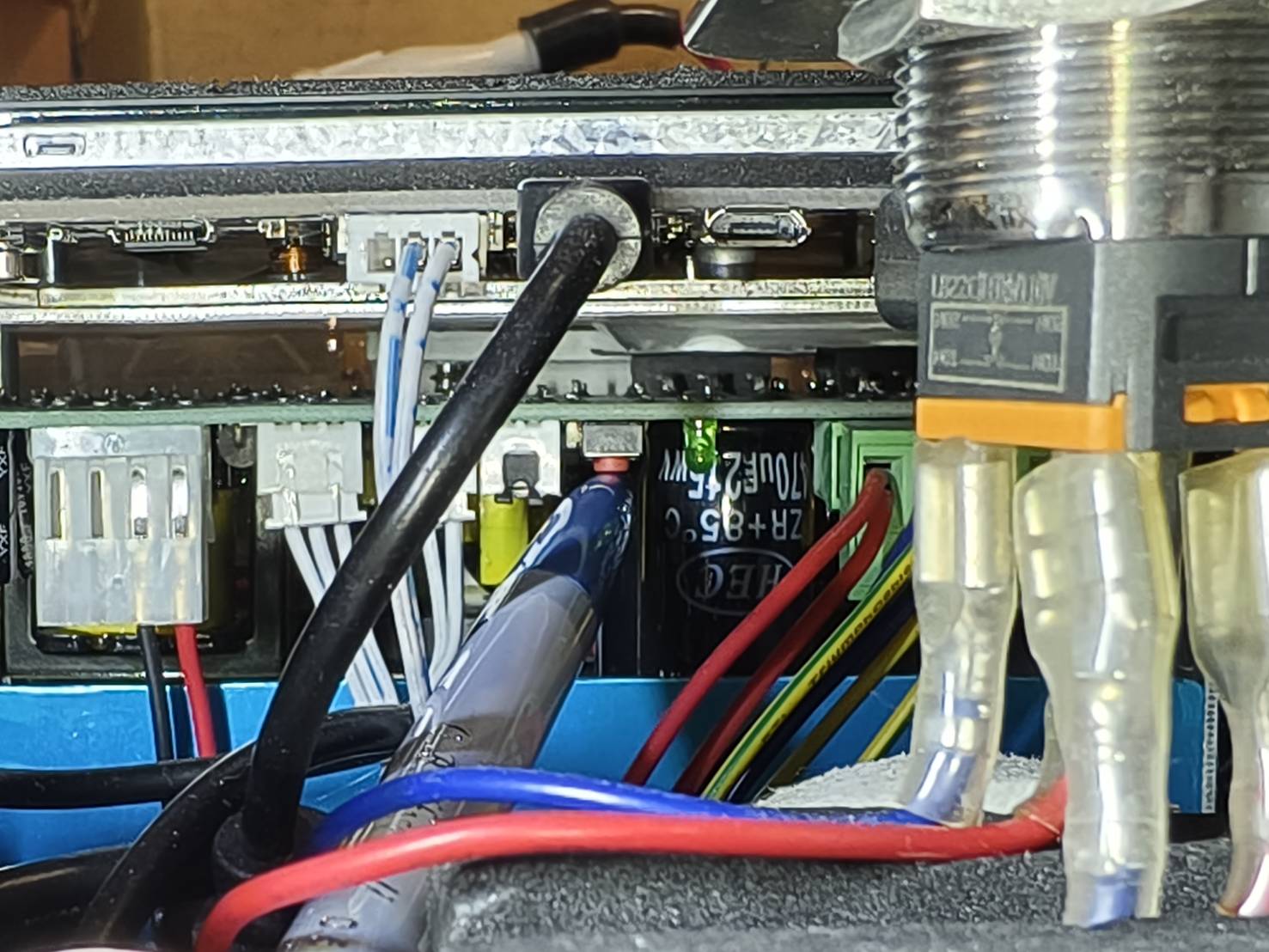

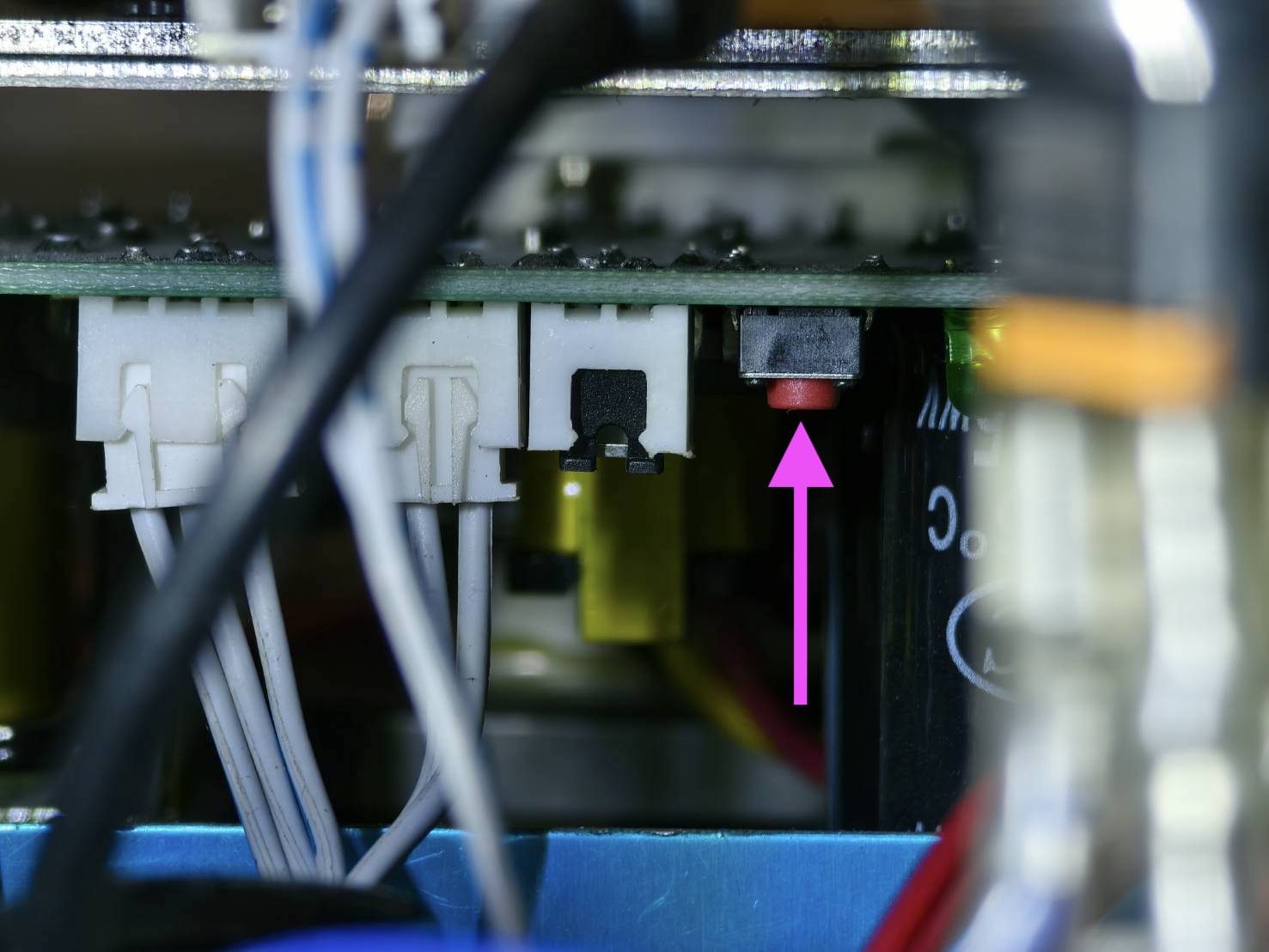

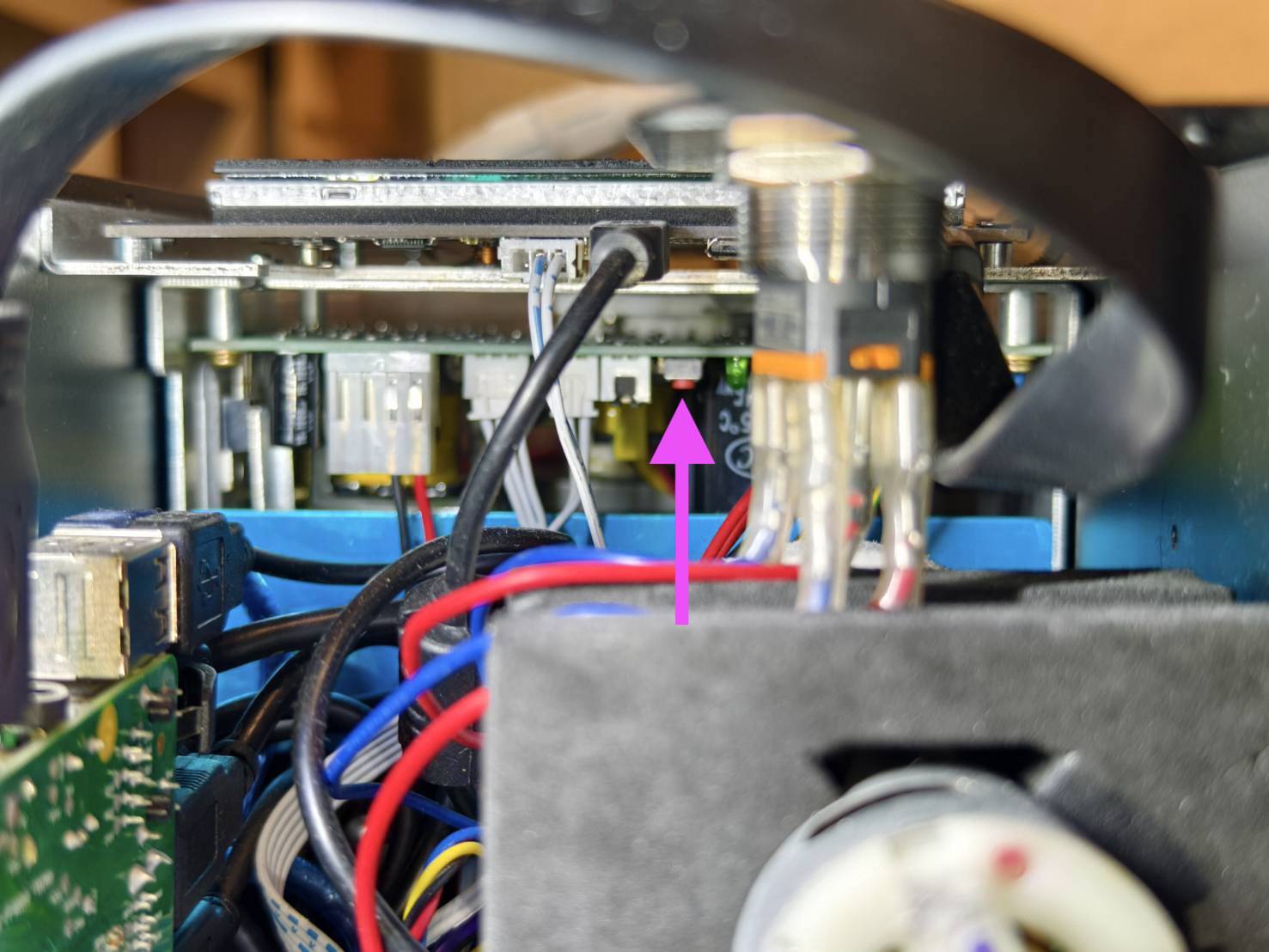

Schalten Sie das Gerät ein. Drücken Sie die Laserkrafttaste zweimal oder halten Sie sie 1-2 Sekunden lang mit einem Stift gedrückt und überprüfen Sie den Laserausgang auf dem Klebeband.
(Bitte beachten Sie die Beispiele , um das Ergebnis des Klebebands zu beurteilen.)

Bestimmen Sie das Ergebnis und die nächste Maßnahme:

Schritt 4.2

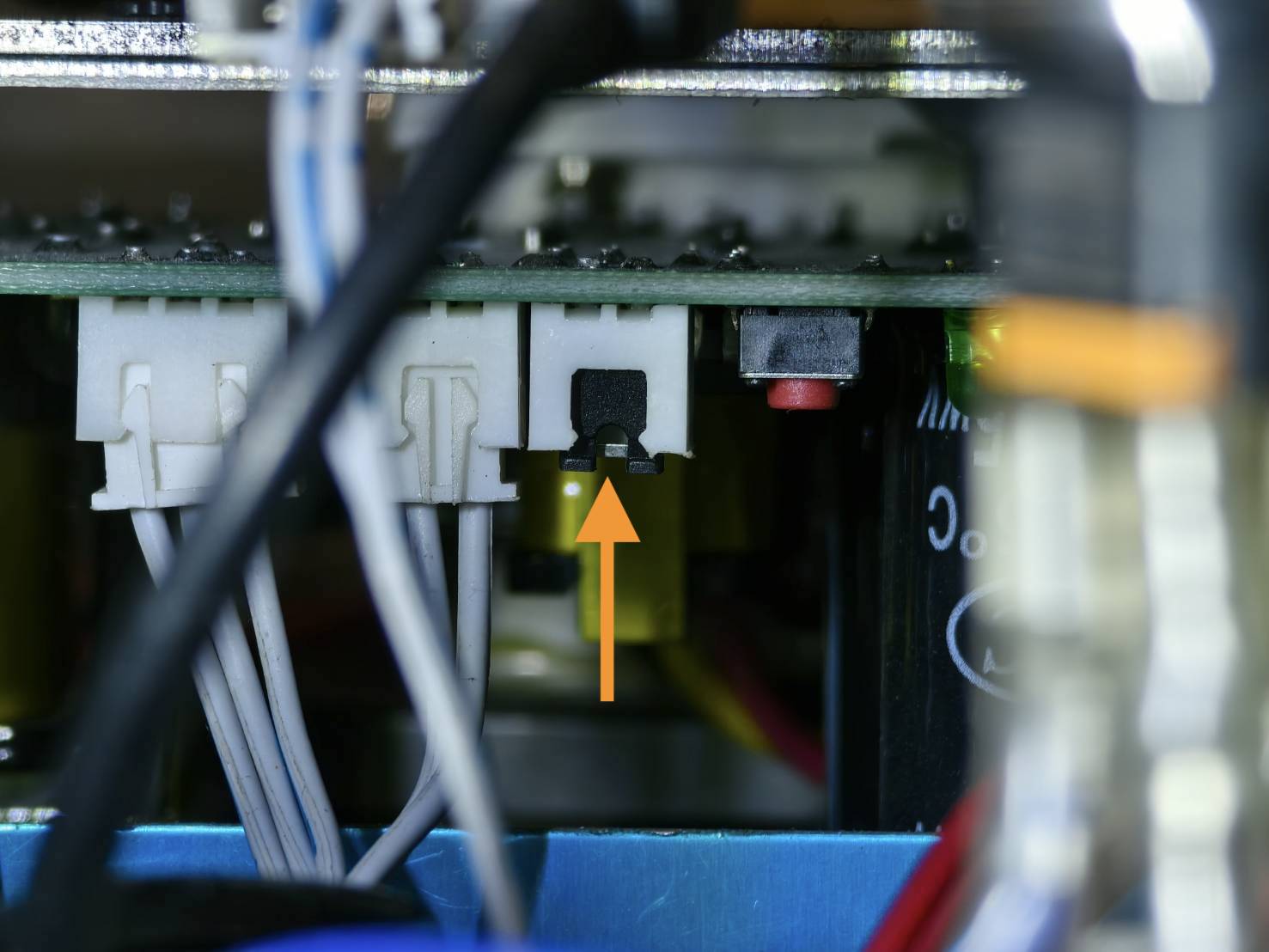

Schalten Sie das Gerät aus und prüfen Sie, ob der kleine schwarze Jumper korrekt eingesteckt ist.

Bestimmen Sie das Ergebnis und die nächste Maßnahme:

Schritt 5

• Schließen Sie das Lasersteuerkabel wieder an.


• Schalten Sie das Gerät ein und setzen Sie es auf die Werkseinstellungen zurück.
  Lesen Sie dazu den Artikel, 5-4-11 Auf Werkseinstellungen zurücksetzen.


• Gehen Sie nach dem Zurücksetzen bitte zu Schritt 5.1.

Schritt 5.1

Verwenden Sie ein neues zweilagiges Klebeband und führen Sie 5 Impulse durch um zu überprüfen, ob das Klebeband eine Brandmarkierung aufweist.
(Bitte beachten Sie die Beispiele , um das Ergebnis des Klebebands zu beurteilen.)

Bestimmen Sie das Ergebnis und die nächste Maßnahme:

Schritt 6

• Bringen Sie ein neues zweilagiges Klebeband auf dem ersten Spiegel an.


• Erhöhen Sie die Leistung um das 1,5-fache und führen Sie 5 Impulse durch prüfen Sie, ob die Brandmarkierung stärker wird.
  (Bitte beachten Sie die Beispiele , um das Ergebnis des Klebebands zu beurteilen.)


Bestimmen Sie das Ergebnis und die nächste Maßnahme:

Kontaktieren Sie den Kundensupport

Bitte befolgen Sie die Anweisungen im untenstehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]

*Die in diesem Artikel gesammelten Informationen, wie Fotos oder Videos, die das Problem Ihrer Maschine zeigen, müssen mit dem Händler oder dem FLUX-Support geteilt werden.

Schlüsselwörter: Der Laser feuert nicht / Kein Laserimpuls
