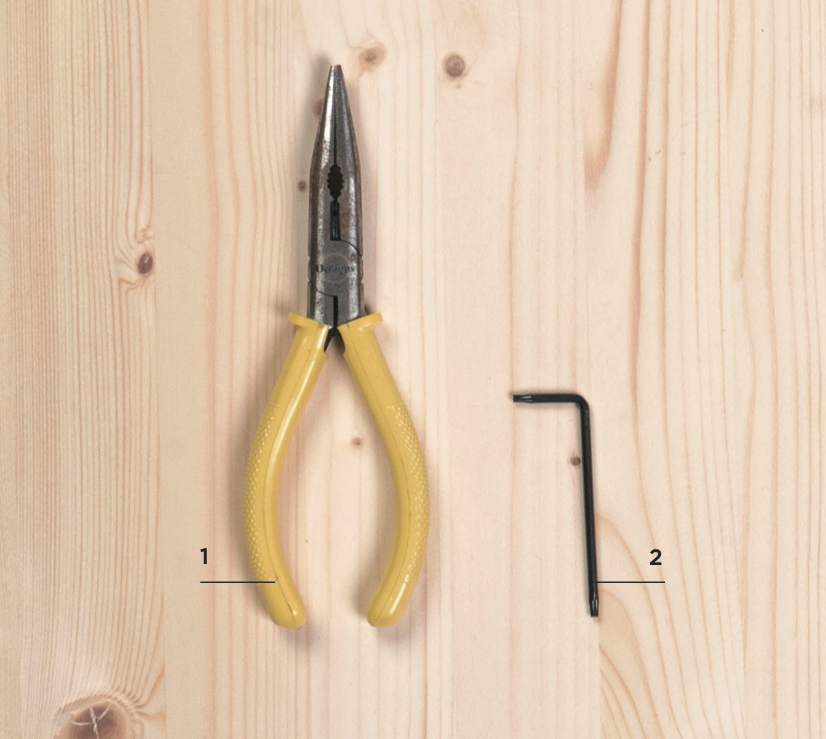

Vorbereitungsmaterialien

Selbst vorzubereiten:

1 | Spitzzange

Im Zubehör enthalten:

2 | Torx-Schraubendreher



Zu prüfende Elemente:

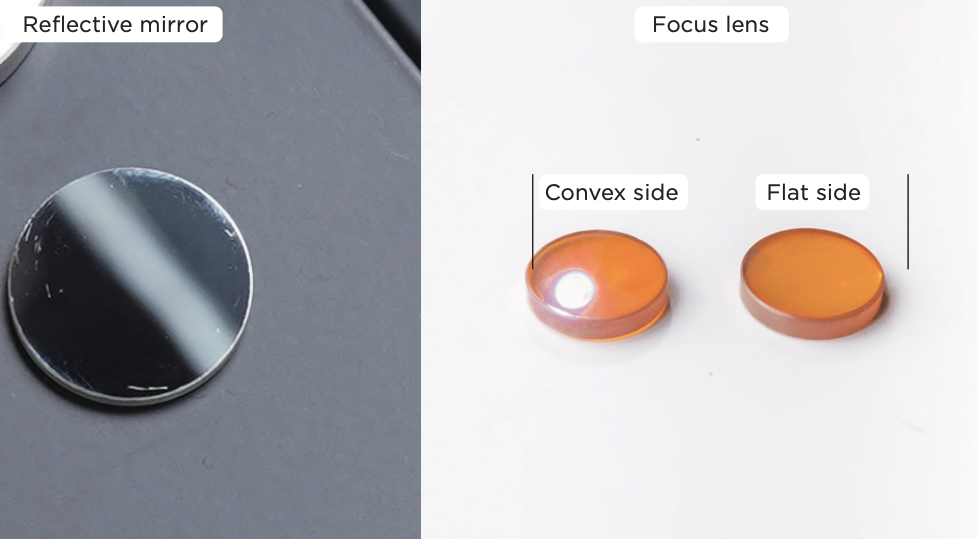

1. Überprüfen Sie, ob Spiegel und Linse oxidiert oder beschädigt sind:

Wenn sich auf der Oberfläche des ersten und zweiten Reflexionsspiegels schwarze Flecken, weiße Flecken usw. befinden oder wenn ernsthafte Kratzer vorhanden sind und die Flecken nicht durch【Wartung】Reinigung von Spiegeln und Linsenentfernt werden können, oder wenn die Fokuslinse durch äußere Einwirkung verformt oder beschädigt ist, sollten die Spiegel und die Linse ausgetauscht werden.

Austauschschritte:

Erster Reflexionsspiegel:

a. Öffnen Sie die Rückabdeckung: Entfernen Sie mit einem Torx-Schraubendreher die 6 Schrauben an der Rückabdeckung und nehmen Sie dann die Rückabdeckung ab.【Wartung】Justierung des Strahlengangs >

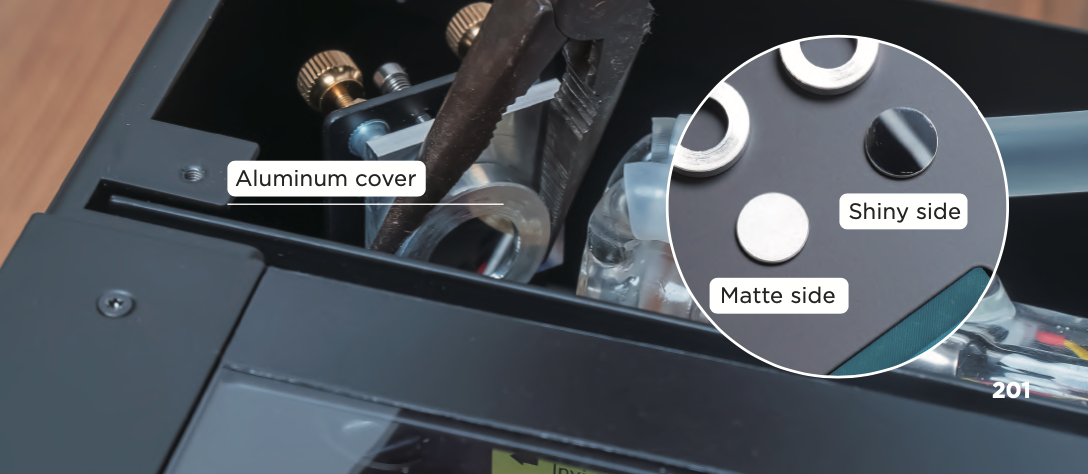

b. Lösen Sie die Aluminiumabdeckung: Lösen Sie die Aluminiumabdeckung, die den Spiegel fixiert (mit der Vorderseite zum Spiegel gegen den Uhrzeigersinn drehen). Wenn sie sich nicht drehen lässt, verwenden Sie eine Spitzzange, um den Aluminiumrahmen zu greifen und erneut zu drehen >

c. Ersetzen Sie den Spiegel: Entfernen Sie den alten Spiegel > Setzen Sie den neuen Spiegel mit der matten Seite zum Spiegelhalter ein (der Laserstrahl trifft auf die glänzende Seite) >
d. Befestigen Sie die Aluminiumabdeckung: Schrauben Sie die Aluminiumabdeckung wieder am Spiegelhalter fest. ___2021-08-30___3.58.55.png


Zweiter Reflexionsspiegel: Öffnen Sie die Türabdeckung und folgen Sie dann den Schritten b bis d wie beim ersten Reflexionsspiegel (die Position des zweiten Reflexionsspiegels ist in der Abbildung dargestellt).

Dritter Reflexionsspiegel:

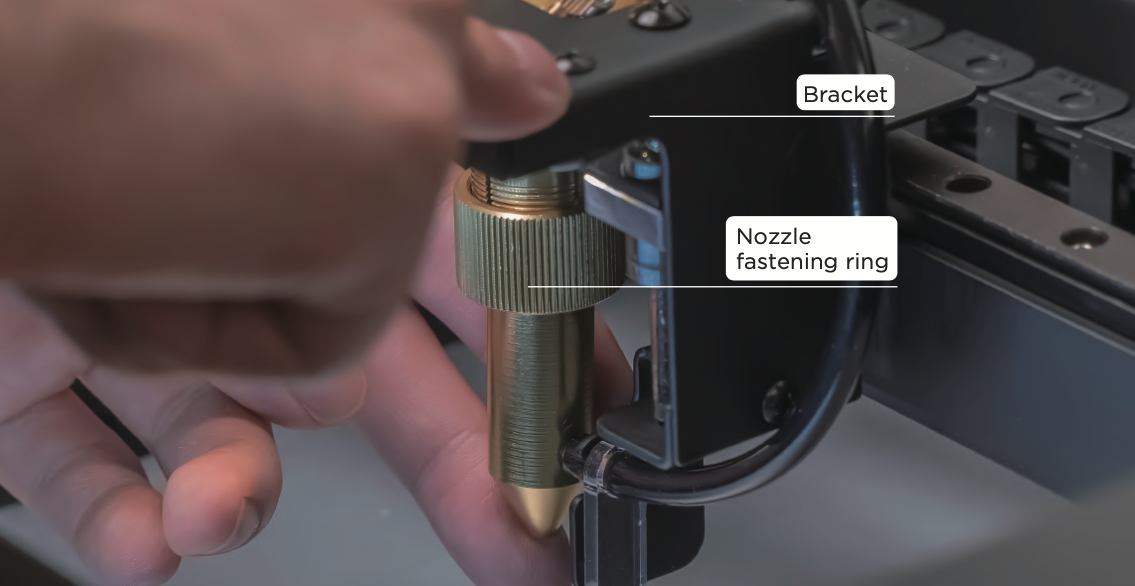

a. Bewegen Sie die Halterung nach unten:

Wie in der obigen Abbildung gezeigt, schrauben Sie den Düsenbefestigungsring ab > Schieben Sie die Halterung bis zum Anschlag nach unten, um die nachfolgenden Schritte zu erleichtern >

b. Lösen Sie die Befestigungskappe:

Greifen Sie mit der Spitzzange die beiden runden Erhebungen der Spiegelbefestigungskappe und schrauben Sie die Kappe gegen den Uhrzeigersinn ab >

c. Ersetzen Sie den Spiegel:

Entfernen Sie den alten Spiegel, indem Sie ihn vom Lasereinlassbereich herausziehen > Setzen Sie den neuen Spiegel mit der glänzenden Seite zum Spiegelhalter zeigend ein >

d. Ziehen Sie die Befestigungskappe fest:

Greifen Sie mit der Spitzzange die beiden runden Erhebungen der Spiegelbefestigungskappe und schrauben Sie die Kappe im Uhrzeigersinn fest.

___2021-08-30___3.59.15.png ___2021-08-30___3.59.23.png

Fokuslinse:

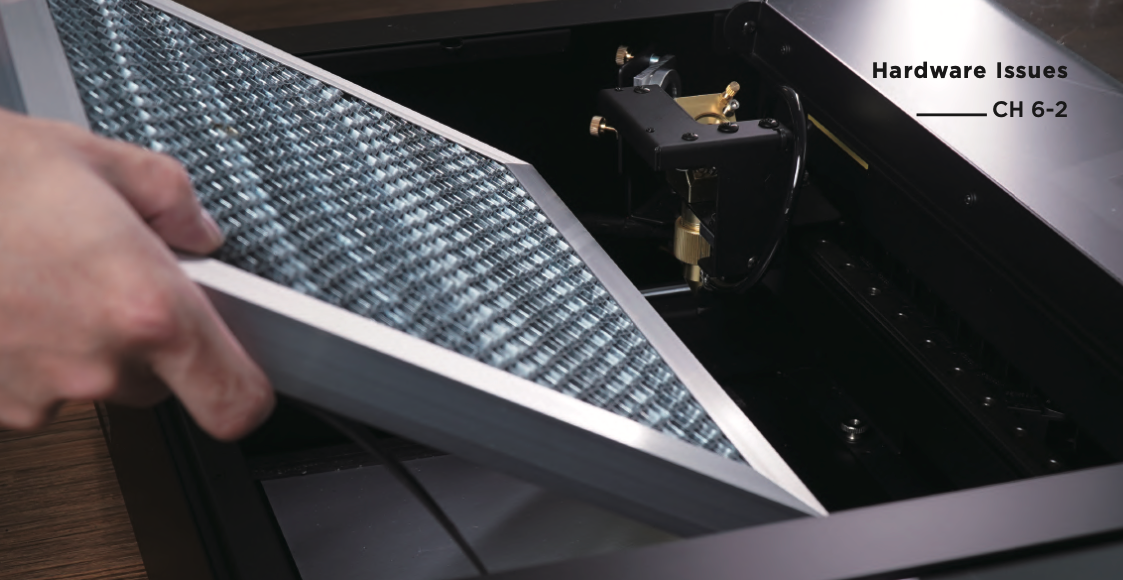

a. Entfernen Sie den Wabengittertisch【Wartung】Reinigung des Wabengittertisches, Schritt 1.

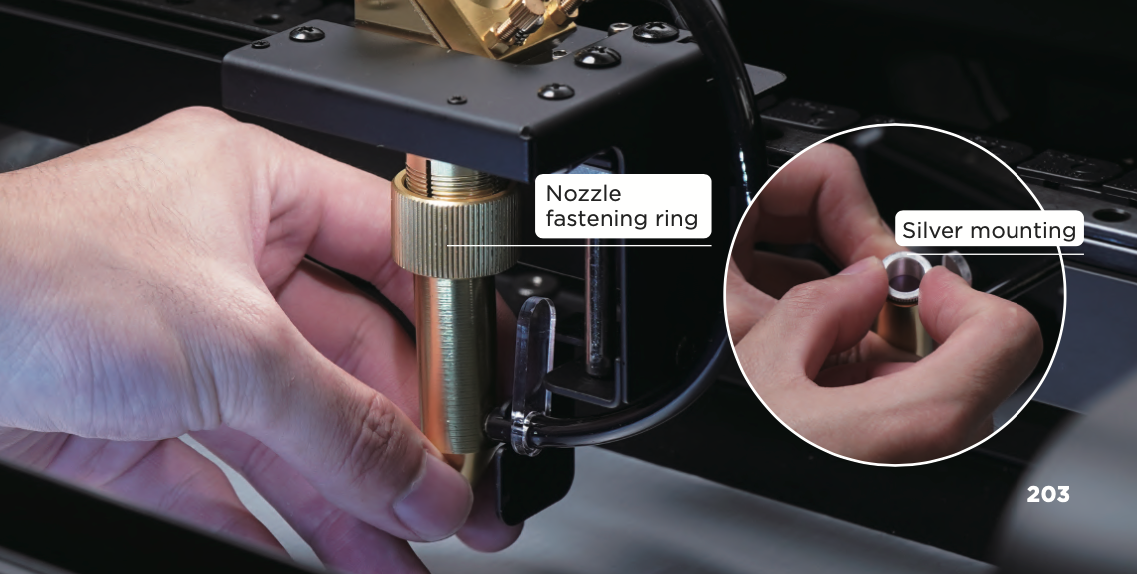

b. Lösen Sie die Befestigungskappe: Schrauben Sie den Düsenbefestigungsring ab > Entfernen Sie den Laserkopf > Drehen Sie die silberne Befestigungskappe gegen den Uhrzeigersinn vom Laserkopf ab. Falls sie sich nicht lösen lässt, verwenden Sie eine Spitzzange zur Unterstützung >

___2021-08-30___3.59.30.png ___2021-08-30___3.59.37.png

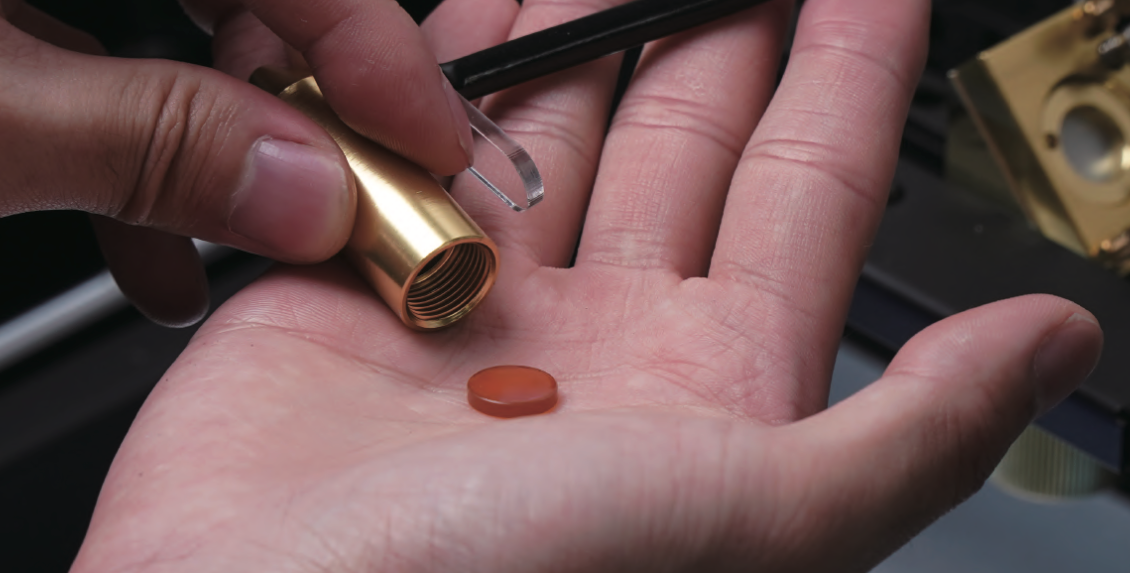

c. Ersetzen Sie die Linse:

Entfernen Sie die alte Linse > Setzen Sie die neue Linse mit der flachen Seite nach unten in den Laserkopf ein (halten Sie die Linse am Rand und schauen Sie hindurch; auf der konvexen Seite können Sie sich selbst sehen, auf der flachen Seite nicht) >

d. Ziehen Sie die Befestigungskappe fest:

Drehen Sie die silberne Befestigungskappe im Uhrzeigersinn fest > Setzen Sie den Laserkopf wieder in die Laserkopfaufnahme ein > Ziehen Sie den Düsenbefestigungsring fest.

e. Setzen Sie den Wabengittertisch wieder ein 【Wartung】 Reinigung des Wabengittertischs, Schritt 3.

Fehlerbehebungsprotokolle:

1. Foto: Machen Sie Fotos von
a. 3 Reflexionsspiegel (auf Oxidation oder Beschädigung prüfen)

b. Fokuslinse (auf Oxidation oder Beschädigung prüfen)
