Spiegel-und Linsenreinigung:

Je nach Nutzungshäufigkeit und Material empfiehlt es sich, die Spiegel und die Linse alle 1 - 2 Wochen zu reinigen.

Wartungsschritte : Wenn es sich bei dem Gravurmaterial um Papier oder Holz handelt, ist es wahrscheinlicher, dass Staub und Teeröl auf den reflektierenden Spiegeln haften bleiben. Sie können Wattestäbchen mit einer kleinen Menge Al- kohol zum Reinigen und Abwischen verwenden, bis die Spiegeloberfläche frei von Flecken ist.

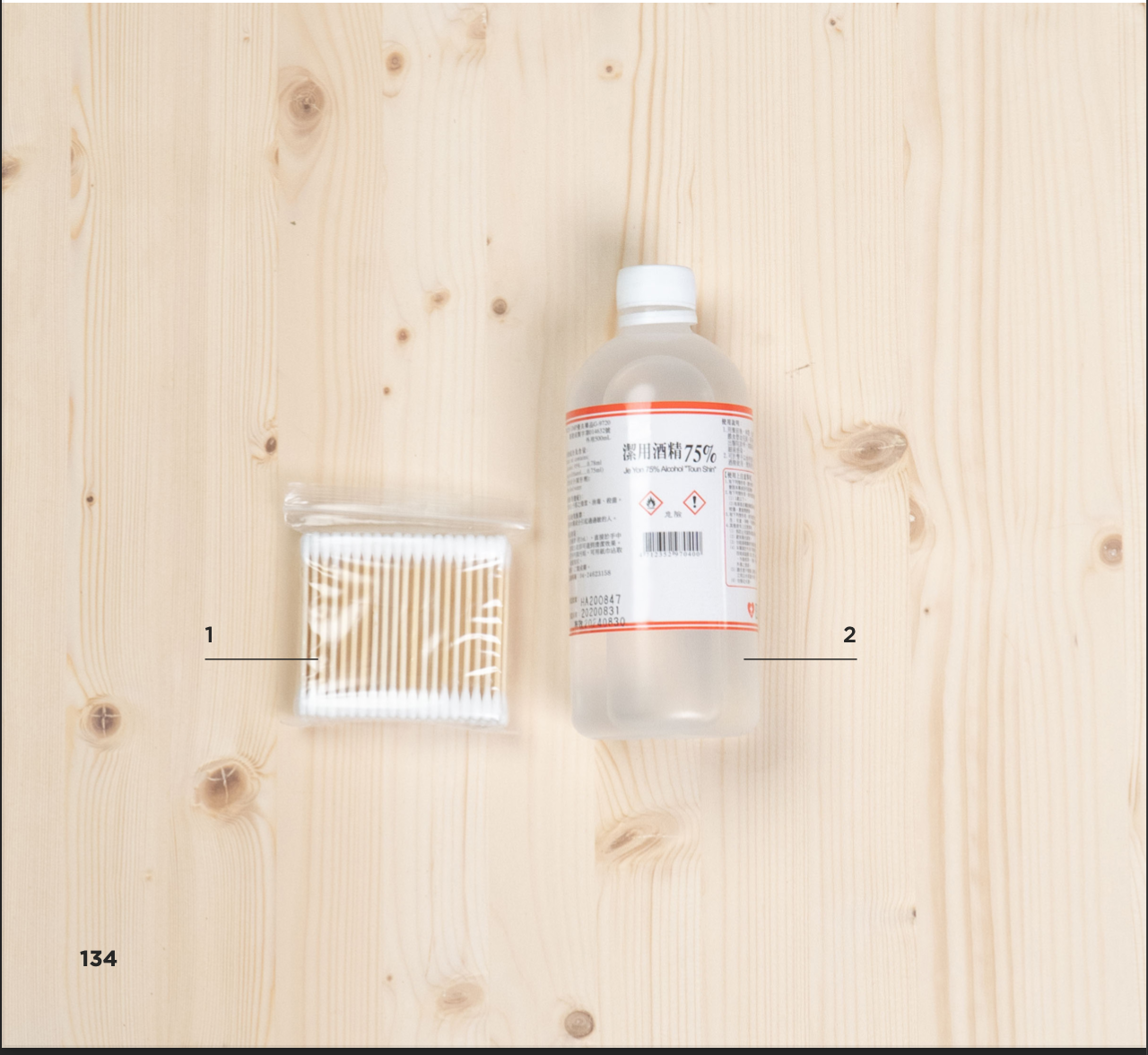

Vorbereitung Artikel : 1|Wattestäbchen, 2|75%~99% Alkohol Screen_Shot_2022-04-19_at_5.56.32_PM.png ___2022-12-06___5.04.36.png

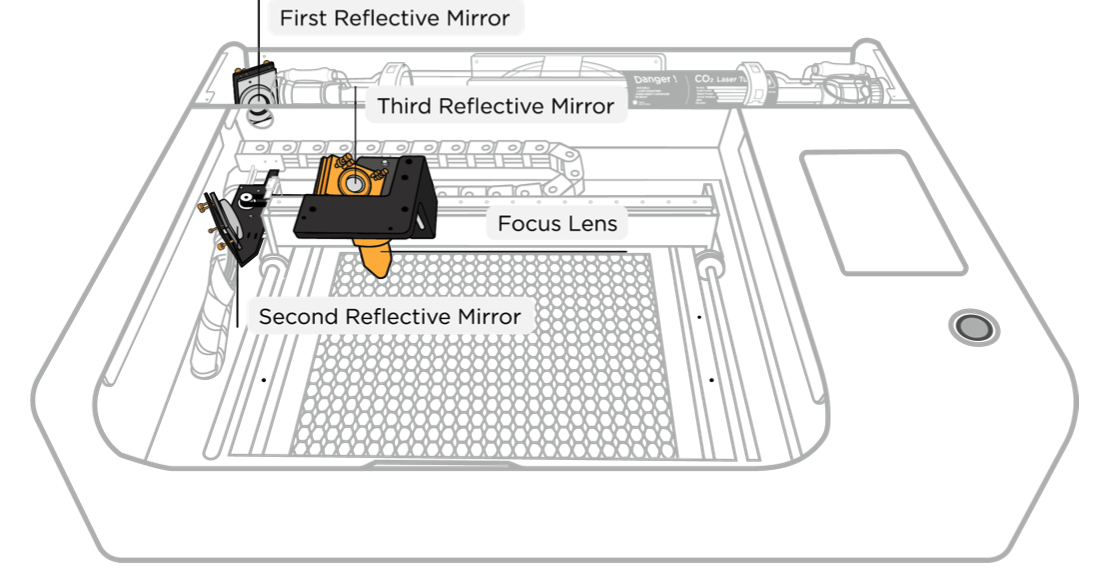

Es gibt 3 reflektierende Spiegel und 1 Fokuslinse, die in beamo gereinigt werden müssen, und ihre Positionen sind auf dem Bild dargestellt.

Nach der Reinigung sollten auf den Spiegeln und der Linse keine Was- serflecken zurückbleiben, um eine Oxidation zu vermeiden, die sich auf die Laserleistung auswirken könnte, und sie sollten auch nicht zu stark abgewischt werden..

Wartungsschritte:

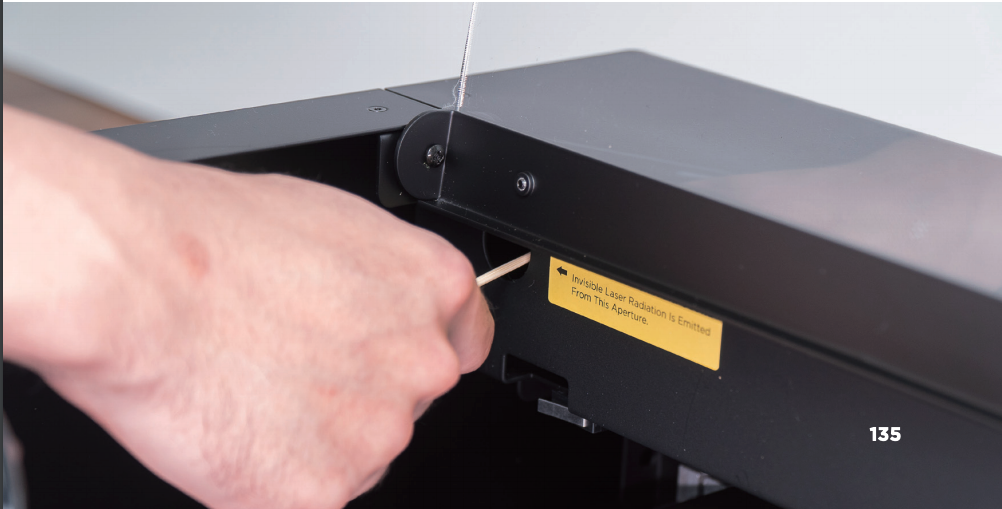

1. Reinigen Sie den ersten Reflexionsspiegel : Der erste Reflexionsspiegel befindet sich auf der linken Seite der Laserröhre, die dem Gehäuse zugewandt ist. Sie kön- nen die hintere Abdeckung öffnen oder ihn über die vordere Öffnung abwischen. Wie unten gezeigt. ___2021-08-18___12.11.50.png ___2021-08-18___12.12.01.png

2. Reinigen Sie den zweiten Reflexionsspiegel : Der zweite Reflexionsspiegel befindet sich auf der linken Y-Achsen-Führungsstange, die dem Gehäuse zuge wandt ist.

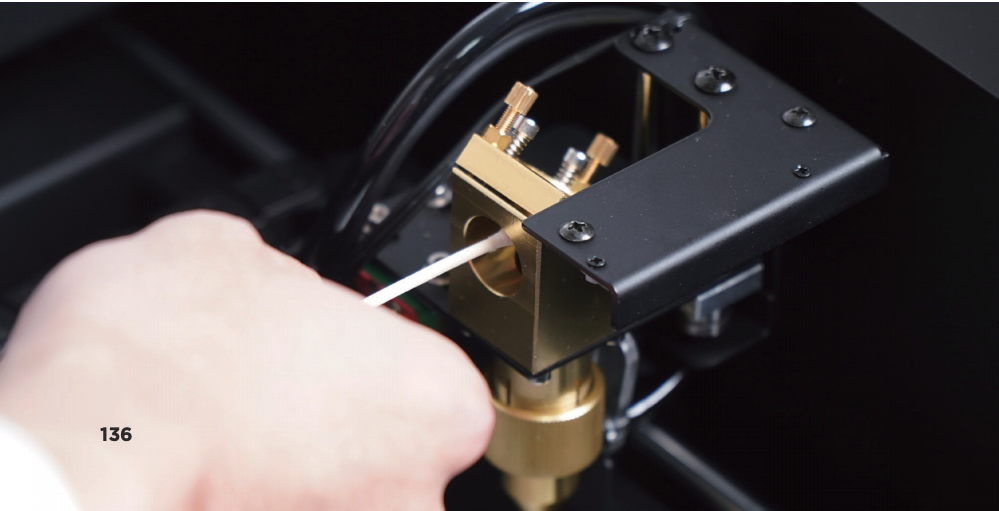

3. Reinigen Sie den dritten Reflexionsspiegel : Der dritte Reflexionsspiegel befindet sich in der goldenen dreieckigen Spiegelhalterung, die sich auf der Linearschiene der X-Achse befindet. ___2021-08-18___12.12.12.png

4. Reinigen Sie die Fokuslinse : Die Fokuslinse befindet sich unter dem dritten Reflexionsspiegel, im Inneren des Laserkopfes.

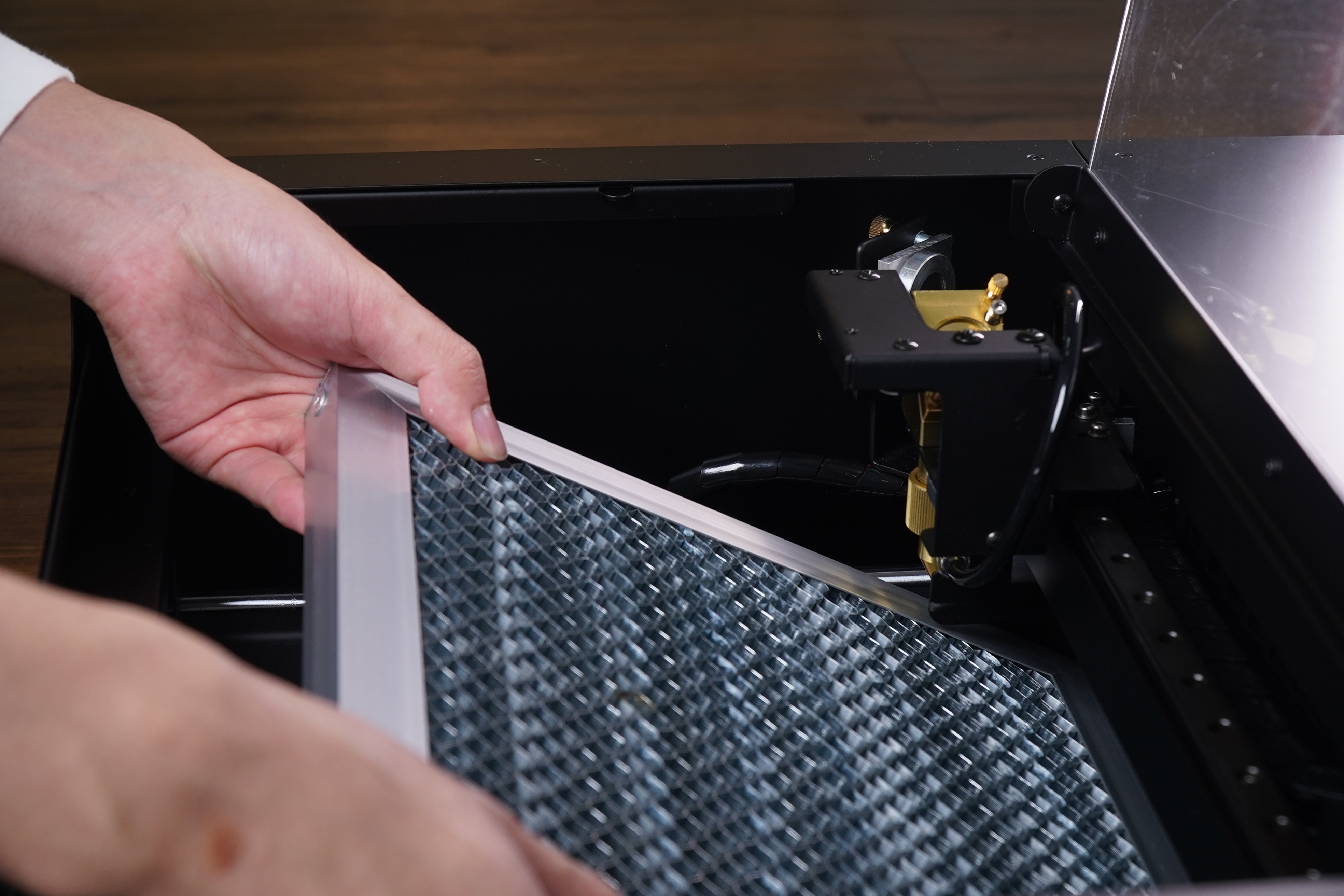

a. Entfernen Sie den Wabentisch >

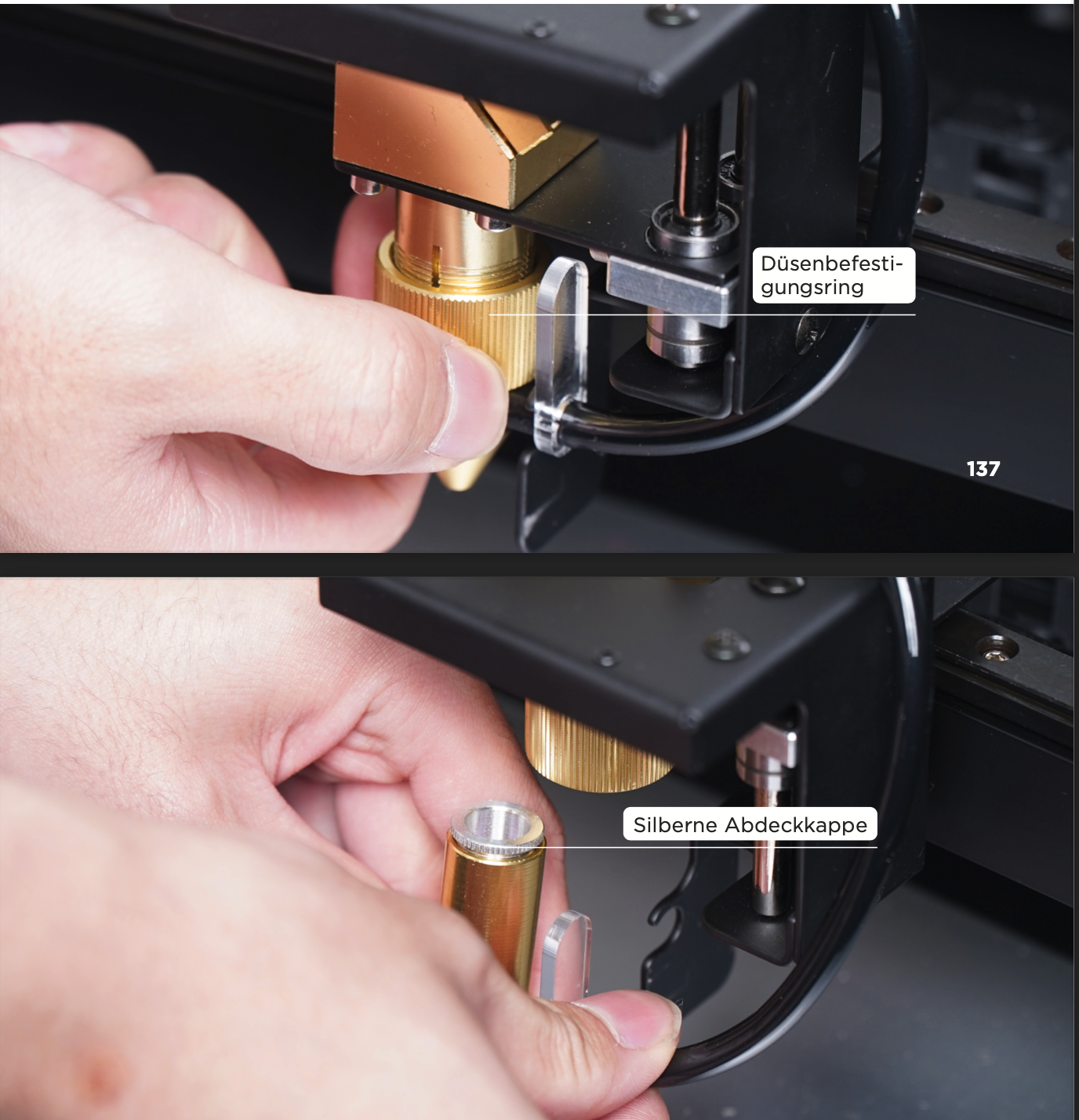

b. Schrauben Sie den Düsenbefestigungsring im Uhrzeigersinn ab > ___2022-12-06___5.08.24.png

c. Nehmen Sie den Laserkopf ab, und drehen Sie die silberne Abdeckkappe gegen den Uhrzeigersinn (verwenden Sie bei Bedarf eine Spitzzange) >

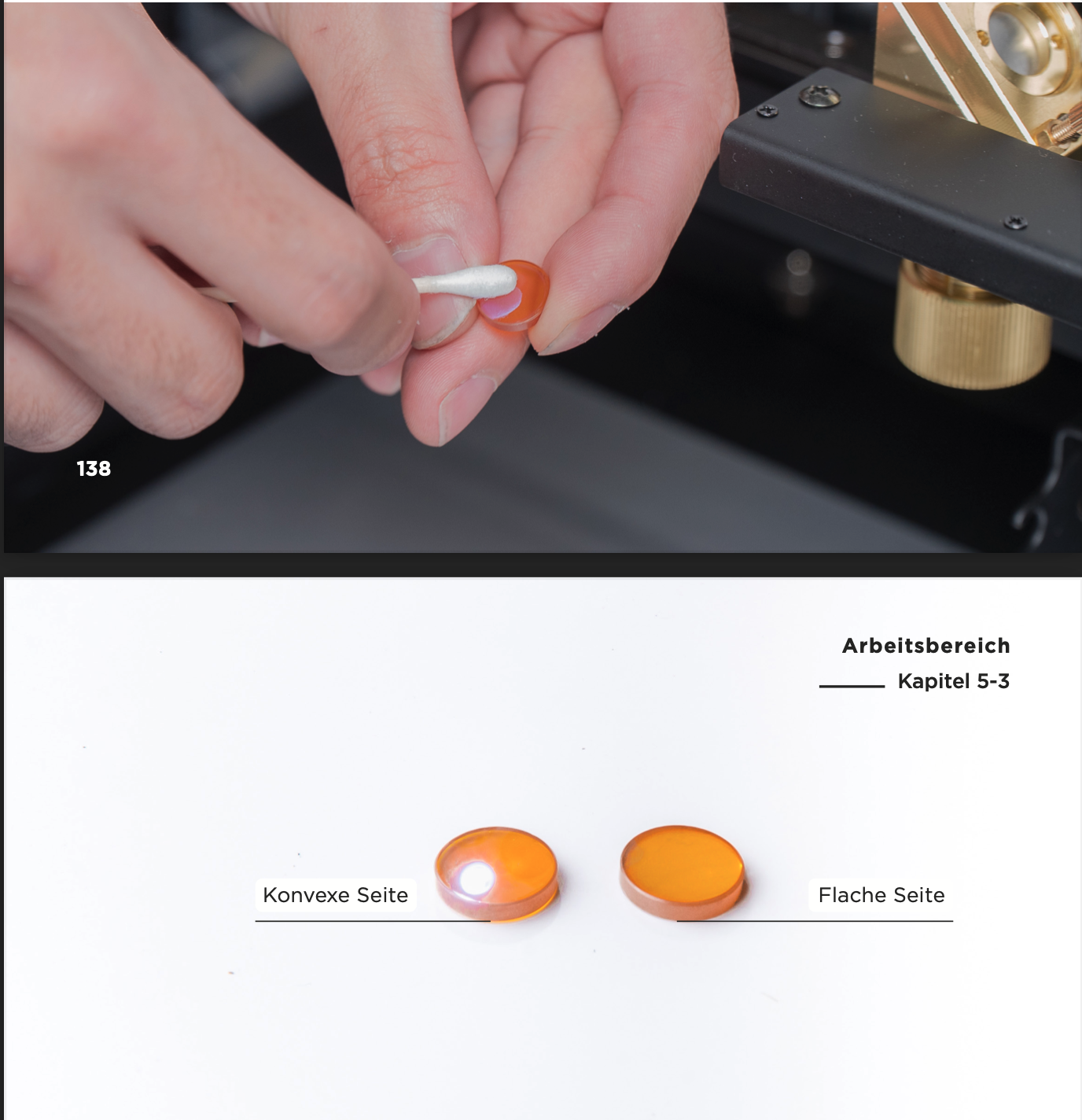

d. Nehmen Sie die Fokuslinse heraus und reinigen Sie sie anschließend. ___2022-12-06___5.09.29.png

5. Setzen Sie die Fokuslinse wieder ein : Die Linse hat eine Ausrichtung, die konvexe Seite zeigt nach oben, die flache Seite zeigt nach unten.(Halten Sie den Rand der Fokuslinse in der Hand und schauen Sie in Richtung der Fokuslinse, Sie können sich auf der konvexen Seite sehen und nicht auf der flachen Seite.)
