Wasserwechsel und Nachfüllen: Einmal alle 3 Monate
Anmerkungen : Um den Bruch der Glaslaserröhre durch die bei der Laseranregung entstehende Hitze zu vermeiden, ist es notwendig, die Wasserkühlung mit ausre- ichend destilliertem Wasser aufrechtzuerhalten.
Vorbereitung Artikel : Eigene Vorbereitung : 1|Spitzzange, 2|Wasserbehälter, 3|Papiertuch oder Lappen
Beiliegend in der Zubehörbox : 4|Torx-Schraubenzieher, 5|Doppelkopf-Schlüssel, 6|Trichter
1. Bitte verwenden Sie den Torx-Schraubendreher, um die 6 Schrauben an der hinteren Abdeckung zu entfernen und entfernen Sie dann die hintere Abdeckung.
2. u viele Luftblasen in der Laserröhre beeinträchtigen die Kühleffi- zienz. Es wird empfohlen, das Wasser zirkulieren zu lassen und die Wasserpumpe zu mehr als 80 % zu füllen oder den Wasserschlauch beim Hinzufügen des Wassers zu drücken, so dass es weniger wahrscheinlich ist, dass Luftblasen entstehen.
3. Es wird empfohlen, das Kühlwasser alle drei Monate auszutauschen. 4. Der Maschenteil des Wabentisches ist scharf, seien Sie also bitte
vorsichtig damit.
5. Wie unten gezeigt. Wenn es sich bei der Maschine um die
Autofokus-Version handelt, müssen Sie die seitliche Taste drücken, um den Laserkopf zurückzuziehen und zu vermeiden, dass Sie beim Herausnehmen des Wabentischs die Sonde treffen.
6. Wenn der Laserkopf nicht bewegt werden kann, klicken Sie bitte auf " WARTUNG " auf dem Bildschirm > "Motoren", um die Motoren freizugeben.
Wartungsschritte :

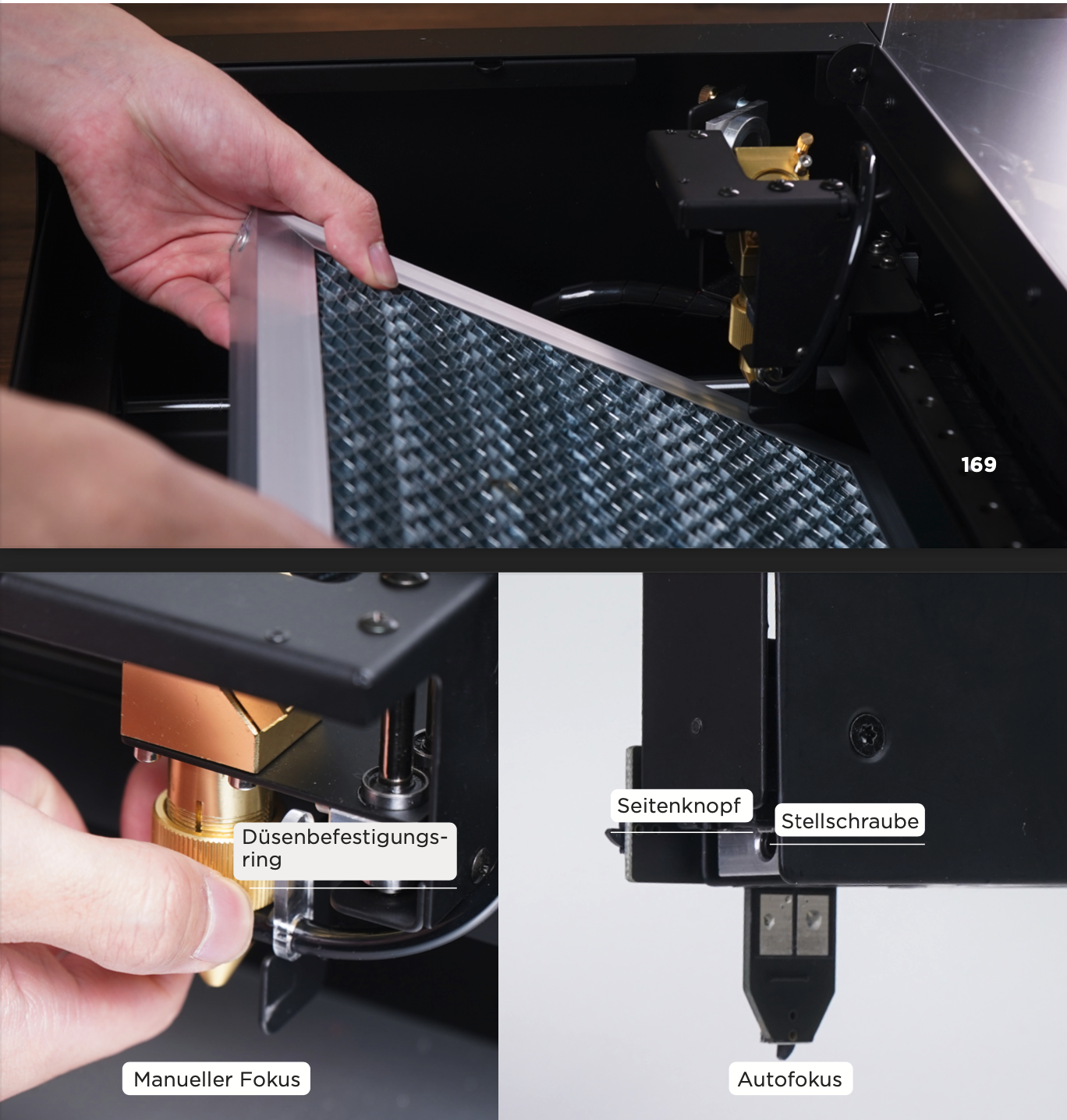

1. Nehmen Sie den Wabentisch heraus : Bewegen Sie den Laserkopf nach links oben in den Arbeitsbereich > Greifen Sie in die Vorderseite der Maschine hinein, heben Sie den Wabentisch an und ziehen Sie ihn heraus.
2. Entnehmen des Laserkopfes :
Manueller Fokus : Schrauben Sie den Düsenbefestigungsring ab > Nehmen Sie den Laserkopf nach unten und nach vorne heraus.
Autofokus : Halten Sie die seitliche Taste gedrückt, bewegen Sie den Laserkopf nach unten und lassen Sie die Taste los > Lösen Sie mit einem 2,5-mm-Sechs- kantschlüssel die Stellschraube auf der linken Seite des Laserkopfs > Bewegen Sie den Laserkopf nach unten und heraus.
3. Schrauben Sie den Stutzen ab und richten Sie den Laserkopf darauf:

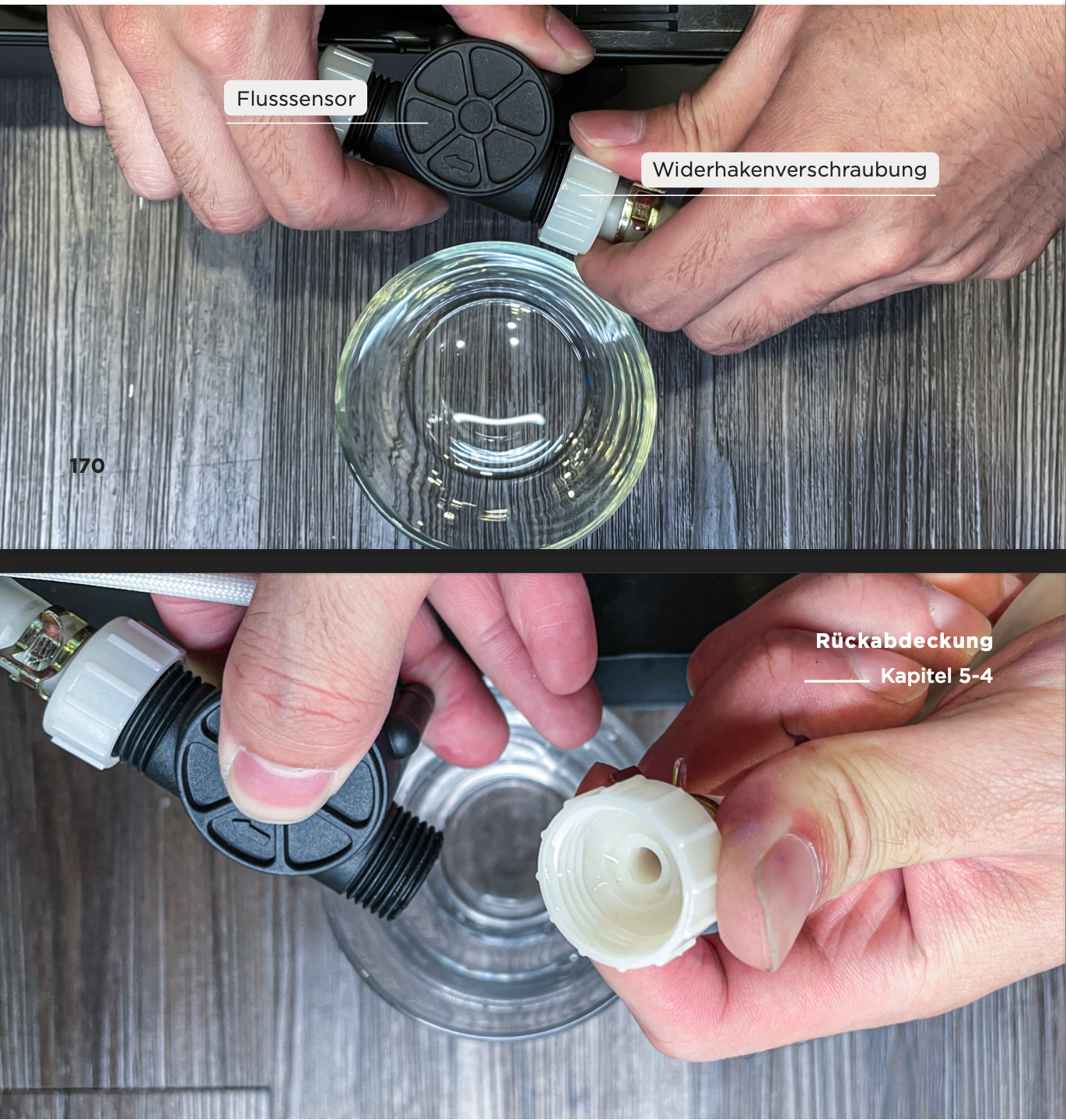

a. Schrauben Sie die Verschraubung in der Nähe der Niederspannungsseite (in der Nähe des Reflexionsspiegels) am Durchflusssensor ab >
b. Platzieren Sie den Durchflusssensor im Wasserbehälter > Heben Sie den Wass- erschlauch in der Nähe der Niederspannungsseite leicht an, damit etwas Wasser ausfließen kann >

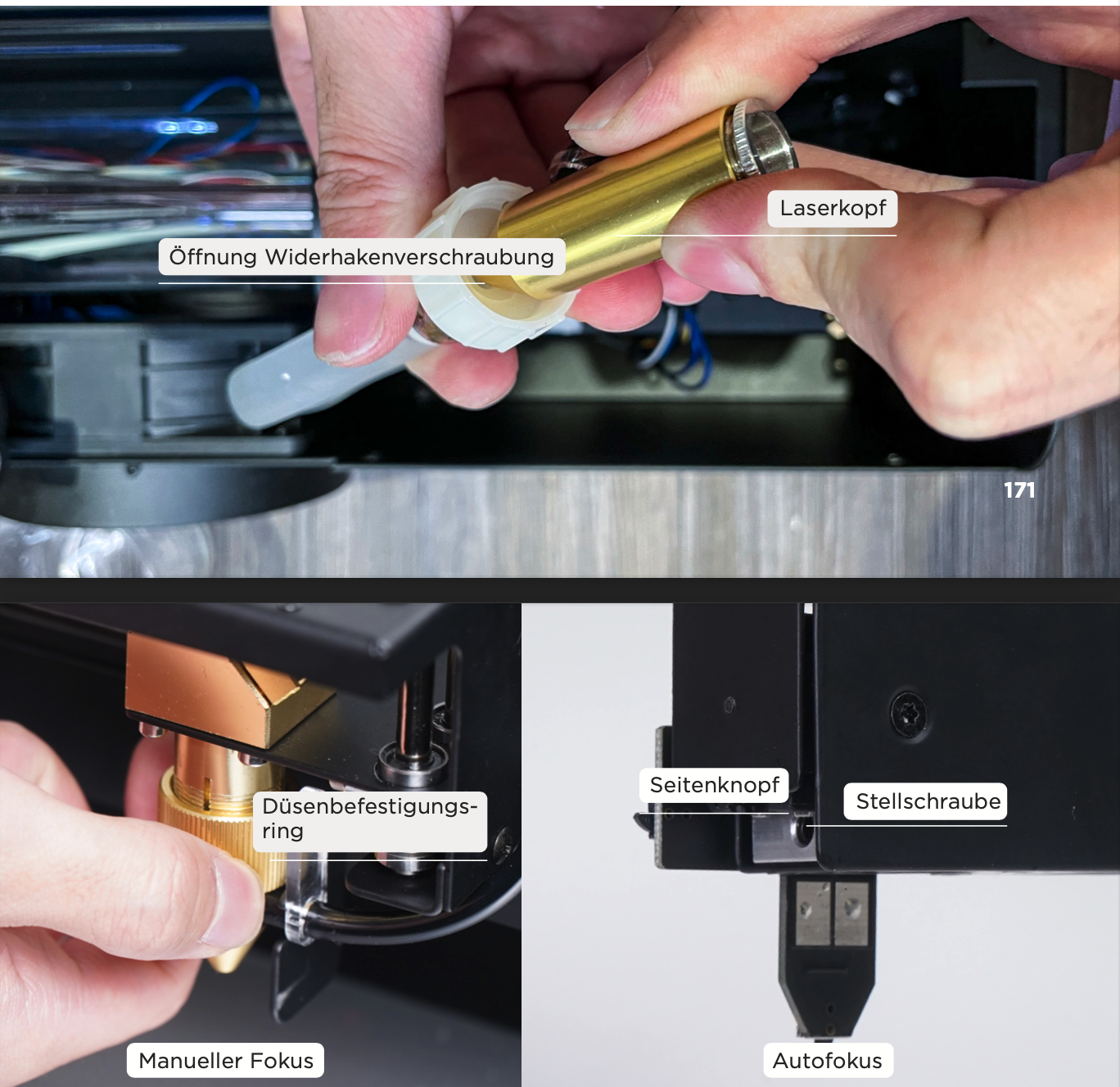

c. Richten Sie den Auslass am Laserkopf auf die Öffnung des Widerhakens. Bitten Sie jemanden, den Durchflusssensor über dem Wasserbehälter zu halten, um zu ver- meiden, dass Wasser verschüttet wird, nachdem die Luftpumpe aktiviert wurde.
4. Die "Luftpumpe" hilft beim Ablassen des Wassers : Klicken Sie auf " WARTUNG" auf dem Bildschirm > Klicken Sie auf " Luftpumpe ", um den Luftstrom zu aktiv- ieren, das Kühlwasser wird aus dem Wasserschlauch in der Nähe der Hochspan- nungsseite abgelassen > Nach dem Ablassen des Wassers klicken Sie auf " Luft- pumpe ", um den Luftstrom zu stoppen.
5. Trocknen und Installieren des Laserkopfes : Trocknen Sie den Laserkopf mit Papiertüchern oder einem Lappen >Den Laserkopf nach hinten und nach oben drehen > Den Düsenbefestigungsring festziehen
Autofokus : Setzen Sie den Laserkopf unter den Autofokus-Zusatz ein und schie- ben Sie den schwarzen Luftschlauch nach oben > Ziehen Sie die Stellschraube an der linken Seite des Laserkopfes mit einem 2,5-mm-Sechskantschlüssel fest Stellschraube auf der linken Seite des Laserkopfes.

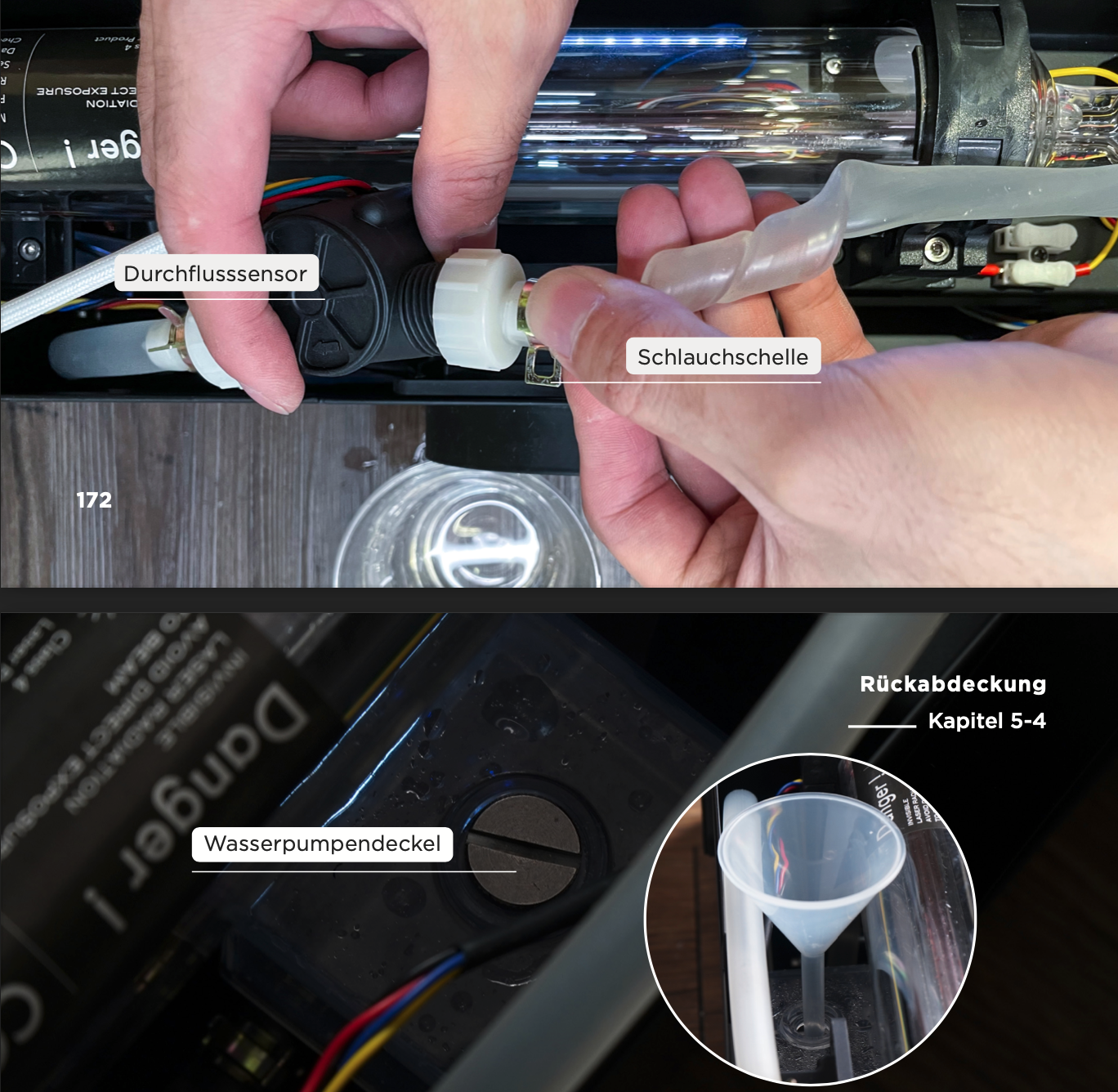

6. Schließen Sie das Anschlussstück wieder an : Drehen Sie den Wasserschlauch um zwei bis zweieinhalb Umdrehungen vor (die Position der Schlauchschelle kann als Referenz verwendet werden) > Schließen Sie das Anschlussstück wieder an den Durchflusssensor an.
7. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker : Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie das Wasser manuell einfüllen.
8. Wasser manuell einfüllen : Öffnen Sie den Wasserpumpendeckel mit einem Doppelkopfschlüssel > Setzen Sie den Trichter ein > Füllen Sie die Wasserpumpe mit destilliertem Wasser.
9. Stecken Sie das Netzkabel ein und starten Sie das Gerät : Stecken Sie das Netzkabel ein und starten Sie das Gerät.
10. Aktivieren Sie die "Pumpe" : Klicken Sie nach dem Einschalten des Geräts auf dem Bildschirm auf " WARTUNG" > Nachdem der Laserkopf ausgerichtet ist, klicken Sie auf "Pumpe", dann beginnt das Kühlwasser in die Laserröhre zu fließen und der Wasserstand der Wasserpumpe sinkt. Wenn die Wasserpumpe nichtfunktioniert, wenden Sie sich bitte an Ihren Händler.
11. Ziehen Sie den Wasserpumpendeckel wieder fest : Wiederholen Sie die Schritte 7 bis 10, bis der Wasserpumpenfüllstand 80 % erreicht hat und der Wasserstand nicht mehr durch die Zugabe in das Laserröhrchen sinkt, dann kön- nen Sie den Wasserpumpendeckel mit einem Doppelschlüssel wieder festziehen, um den Wasserwechsel abzuschließen.
- Bitte beobachten Sie den steigenden Wasserstand sorgfältig, um ein Überlaufen des Wassers zu vermeiden.
- Bitte verwenden Sie destilliertes Wasser, um zu vermeiden, dass Verunreinigungen die Kühlwirkung des Wassers beeinträchtigen.
- Bitte berühren Sie nach dem Einstecken des Netzkabels nicht den Bereich in der Nähe der Hochspannungsseite der Laserröhre, um einen Stromschlag zu vermeiden. - Wenn Sie die Seite " WARTUNG " benutzen, vermeiden Sie es, den Laserschalter zu
berühren oder Ihre Hand auf das Ende der Laserröhre zu legen.
- Es wird empfohlen, das Wasser zu mehr als 80% aufzufüllen oder den
Wasserschlauch beim Einfüllen des Wassers zu drücken, damit sich weniger
Luftblasen bilden können.
- In der Laserröhre sollten sich nicht viele Luftblasen befinden, um die Wärmeabgabe
nicht zu beeinträchtigen.
- Achten Sie darauf, dass der Wasserschlauch nicht geknickt oder gequetscht wird,
um den reibungslosen Wasserfluss nicht zu beeinträchtigen.
