4-7 Überprüfung des optischen Pfads (verfügbar für HEXA & Beambox) – FLUX Help Center

Empfohlene Häufigkeit / Zeitpunkt

1. Das erste Mal nach dem Auspacken nach einem Langstreckentransport.
2. Nach dem Austausch der Laserröhre.
3. Für die regelmäßige Wartung wird empfohlen, einmal im Monat zu überprüfen einmal im Monat.
4. Probleme beim Schneiden oder Gravieren.

Hinweis:

Der optische Weg wird durch Transport und Vibrationen während des Betriebs verändert, daher ist eine regelmäßige Überprüfung notwendig, um den korrekten optischen Weg des Lasers sicherzustellen, damit die Maschine gleichmäßig gravieren und normal schneiden kann.
Diese Seite gilt auch für die Beambox-Serie.

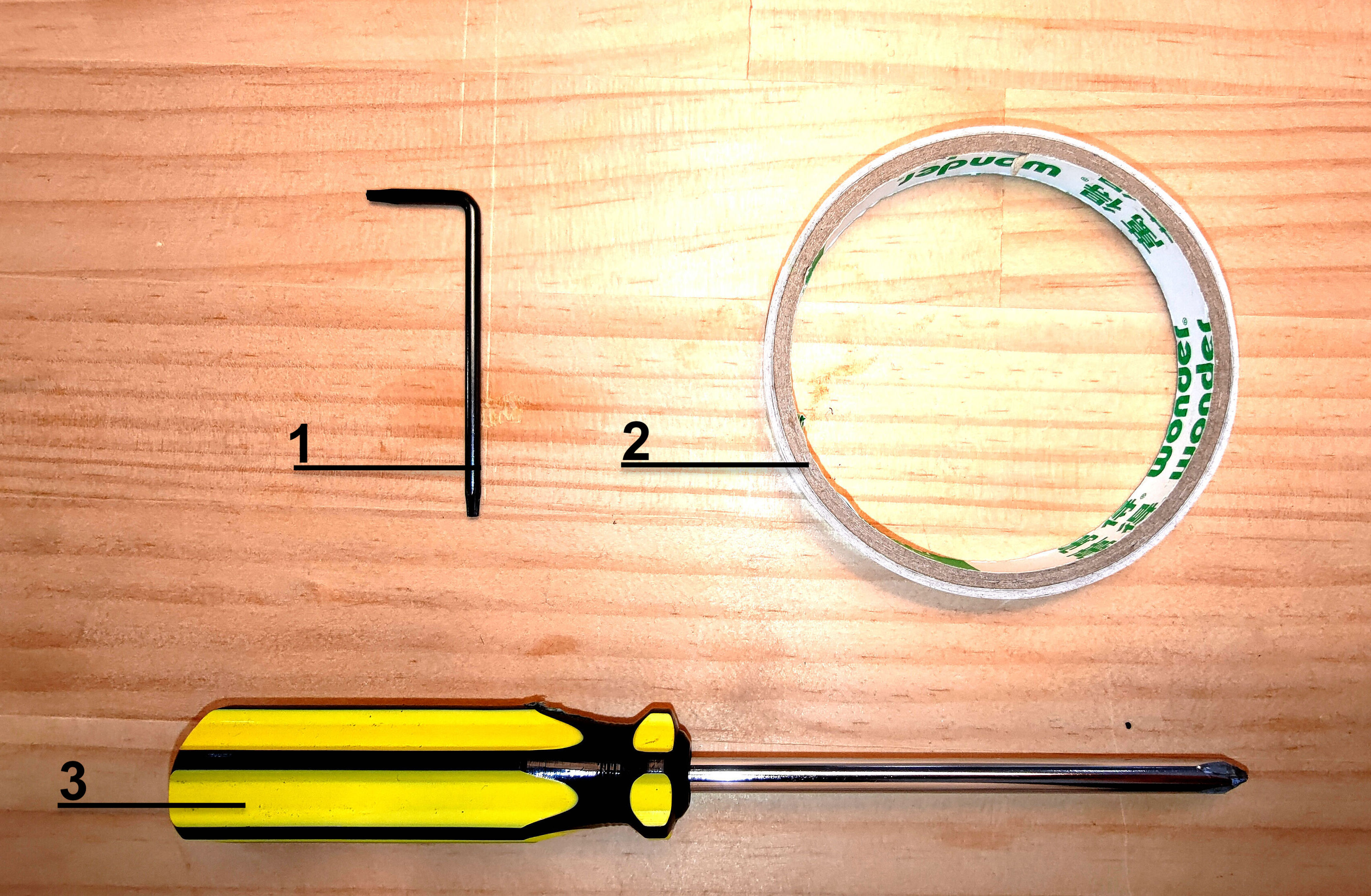

Schritt 1 - Vorbereitung der Werkzeuge

1｜Torx-Schraubendreher (Für Hexa)
2｜Doppelseitiges Klebeband
3｜Kreuzschlitzschraubendreher (Für Beambox)

Schritt 2 - Lernen Sie, wie man einen Puls erzeugt

A. Schalten Sie die Maschine ein.
B. Schließen Sie den Deckel.
C. Gehen Sie in den Wartungsmodus und warten Sie, bis der Referenzfahrtvorgang abgeschlossen ist.

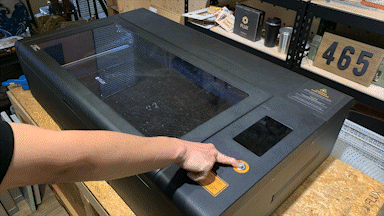

D. Finden Sie die Pulstaste.
E. Ein Druck = ein Puls, zwei Drücke = zwei Pulse usw.
⚠︎ Bitte erzeugen Sie die Impulse immer nur bei geschlossener Türklappe.

Schritt 3 - Öffnen Sie die hintere Abdeckung
HEXA:

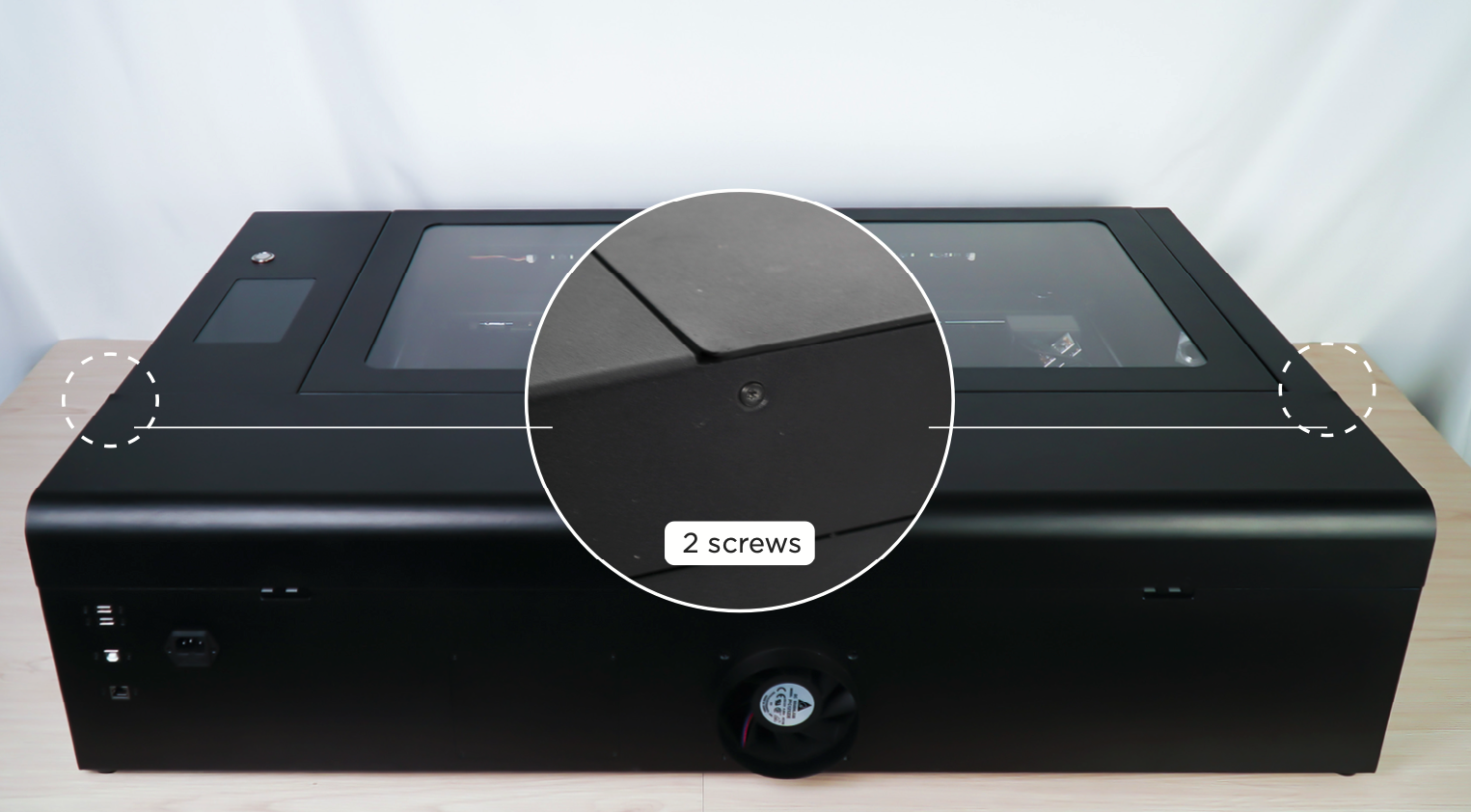

Verwenden Sie den Torx-Schraubendreher, um diese beiden Schrauben an den Seiten der Maschine zu lösen. Danach kann die hintere Abdeckung geöffnet werden.


Beambox:

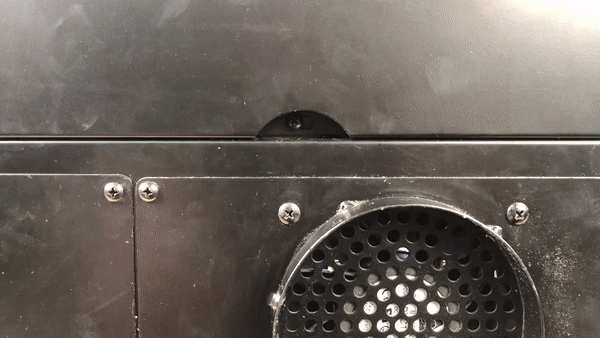

Verwenden Sie den Kreuzschlitzschraubendreher, um die Schraube über dem Lüfter an der Rückseite der Maschine zu lösen. Danach kann die Rückabdeckung geöffnet werden.

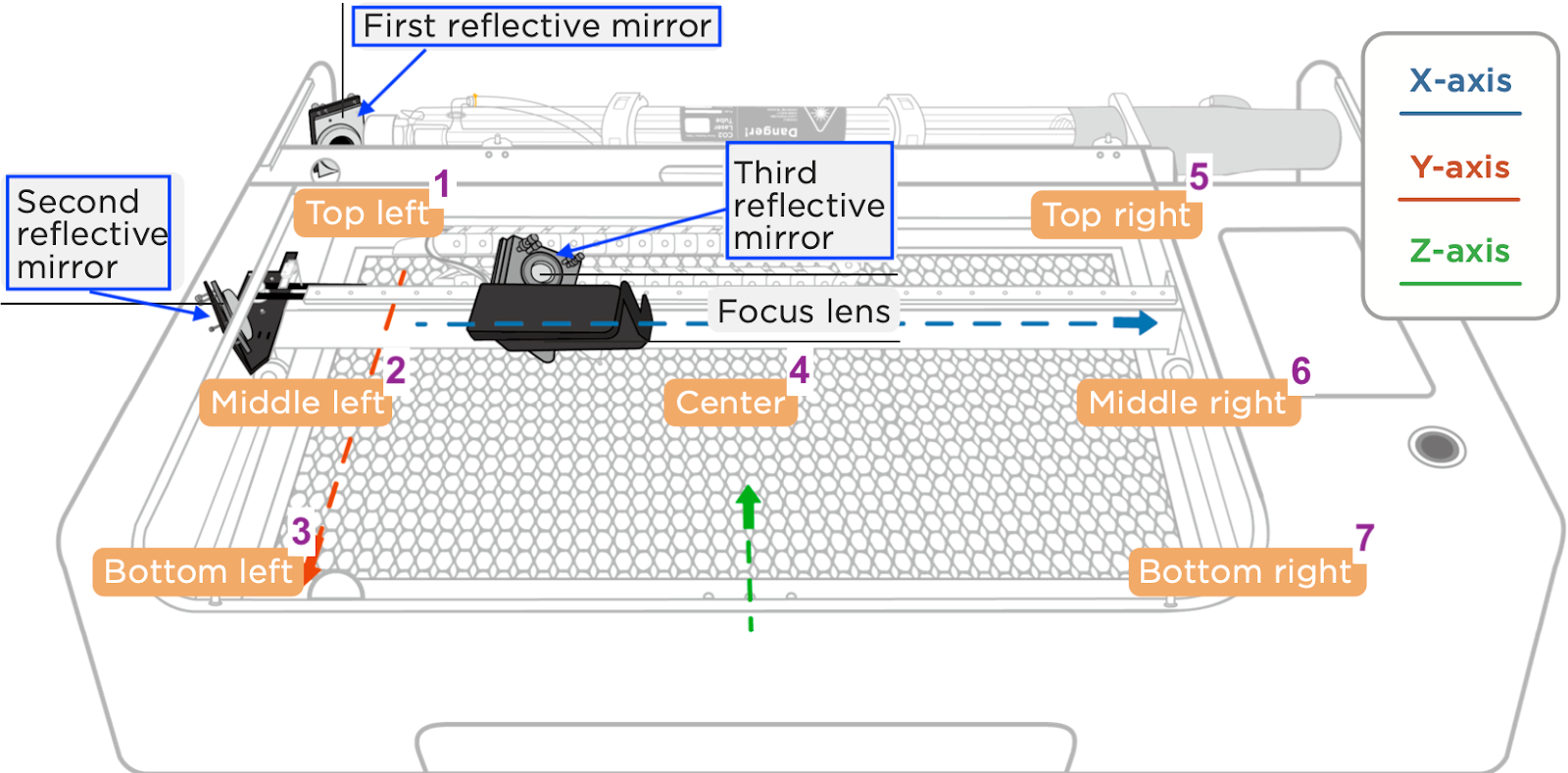

Schritt 4 - Machen Sie sich mit den Positionen vertraut

Bitte machen Sie sich mit den folgenden Positionen vertraut:

- Erster Reflexionsspiegel
- Zweiter Reflexionsspiegel
- Dritter Reflexionsspiegel
- 7 Positionen auf dem Bett, zu denen der Laserkopf während der Überprüfung bewegt wird.

Schritt 5 - Reinigen Sie alle Spiegel und Fokuslinsen

Bitte folgen Sie den Anweisungen im unten stehenden Link, um alle Spiegel und Linsen zu reinigen.
- HEXA: 4-6 Reinigung von Spiegeln und Linsen
- Beambox: 5-4 Reinigung von Spiegeln und Linsen

Schritt 6 - Überprüfen Sie den Laserpunkt auf dem 1. Spiegel

Dieser Schritt dient dazu, zu überprüfen, ob die Laserröhre und die Maschine in gutem Zustand sind.

Schrittübersicht:

Schritt 6-1 - Klebeband anbringen und Impulse erzeugen

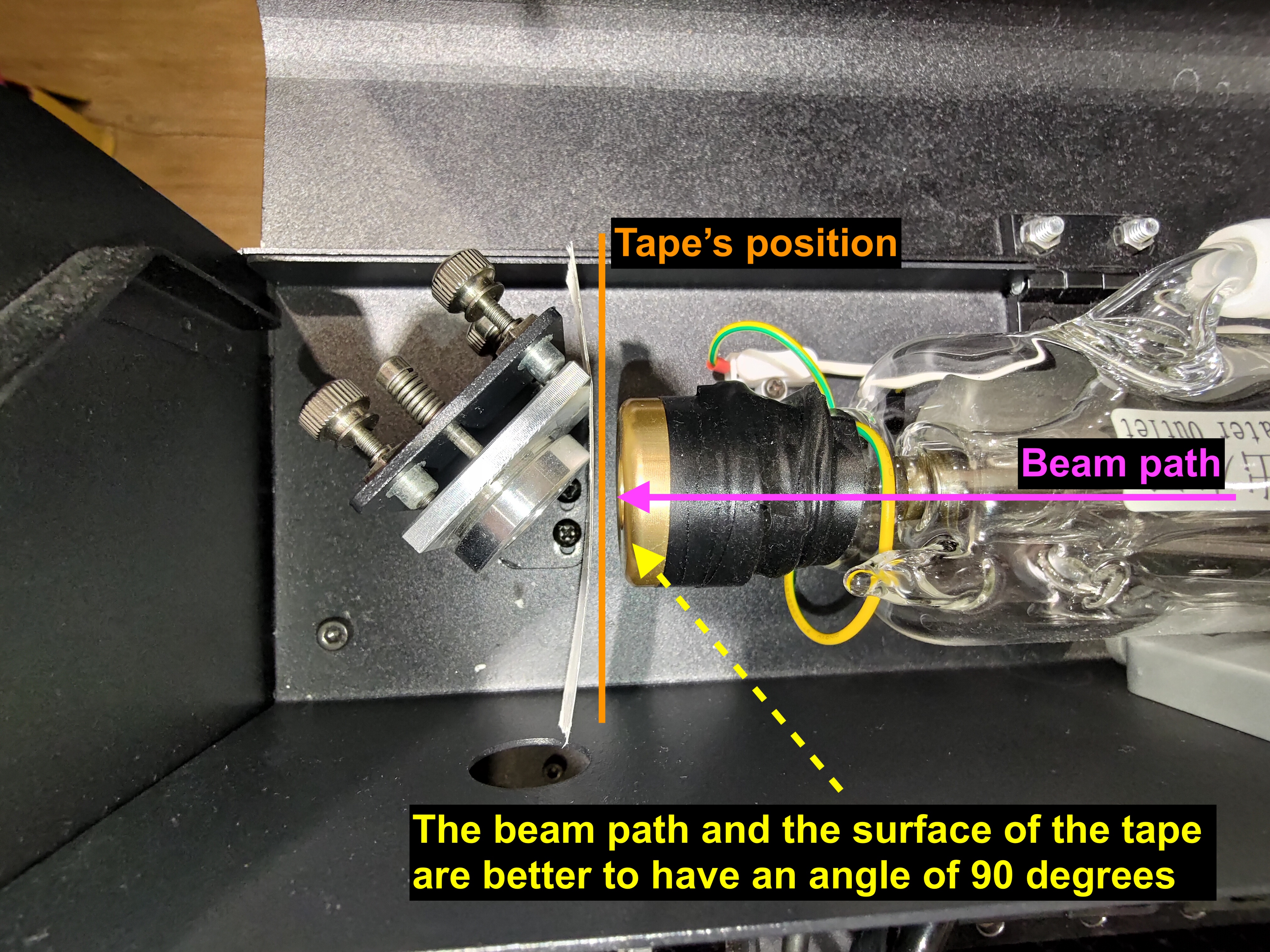

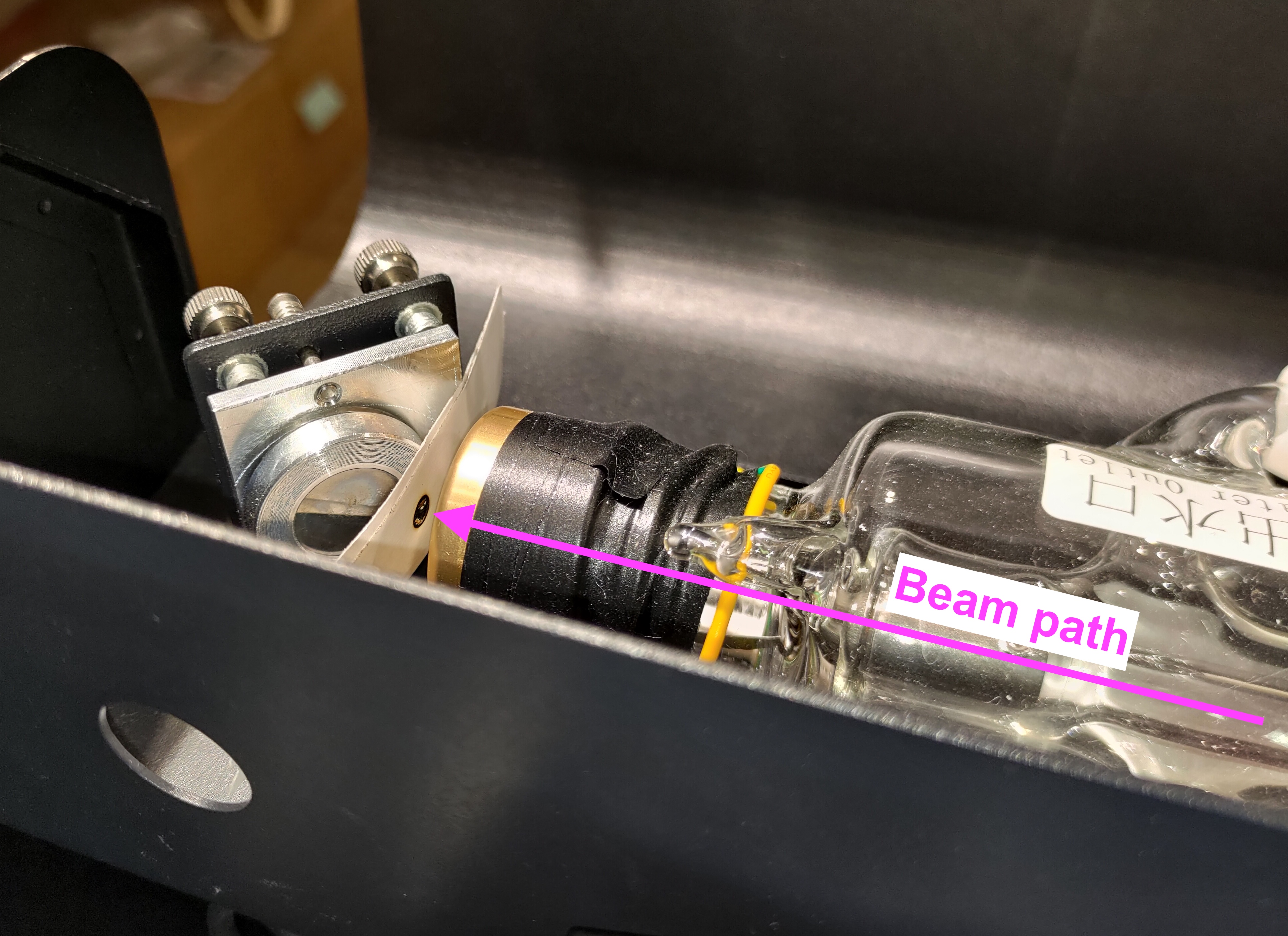

Bringen Sie ein doppelseitiges Klebeband mit zwei Lagen auf dem 1. Spiegel an, schließen Sie die Rückabdeckungund erzeugen Sie fünf Impulse.

Schritt 6-2 - Überprüfen Sie dieForm des Punktes auf dem Klebeband

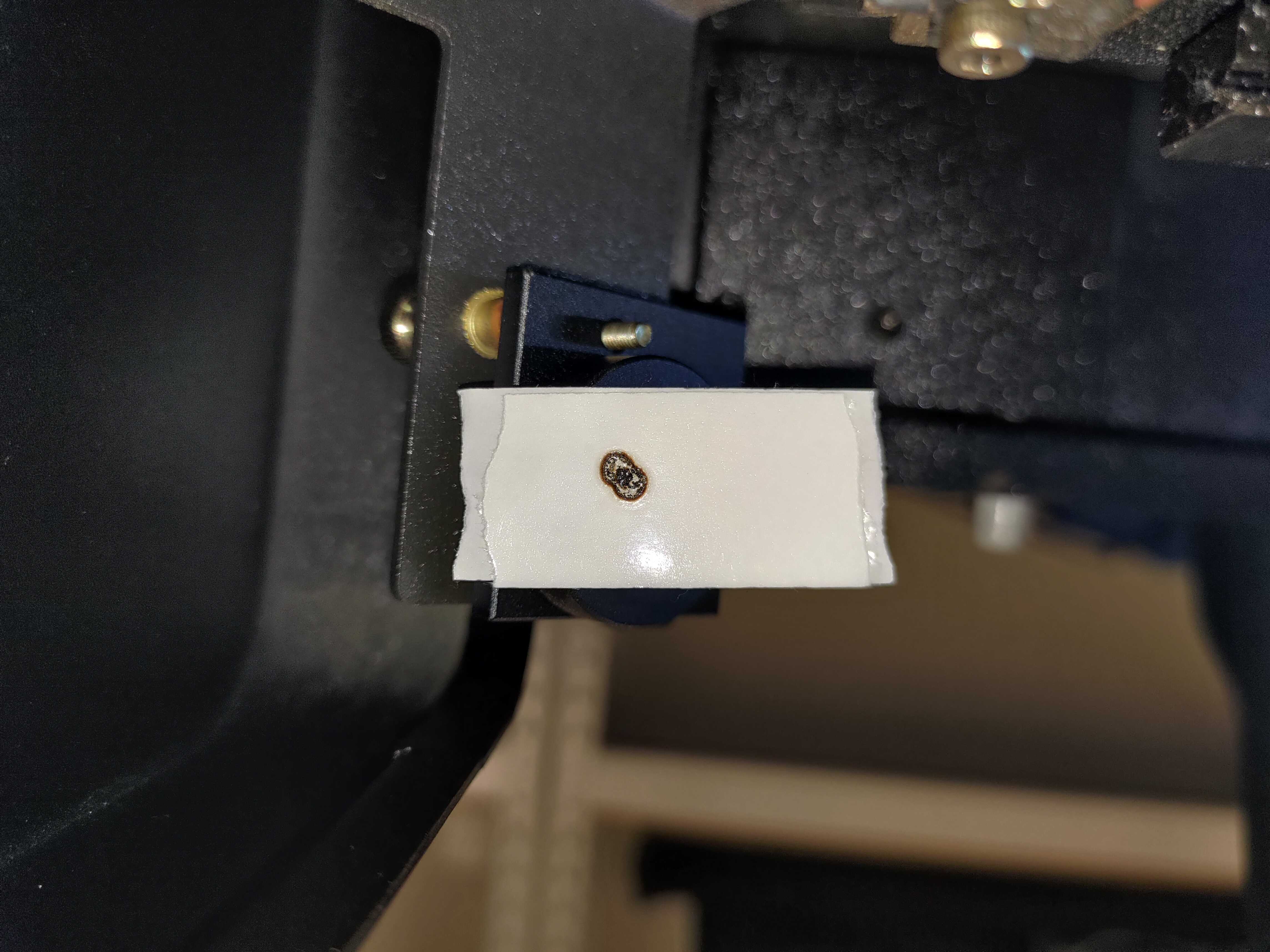

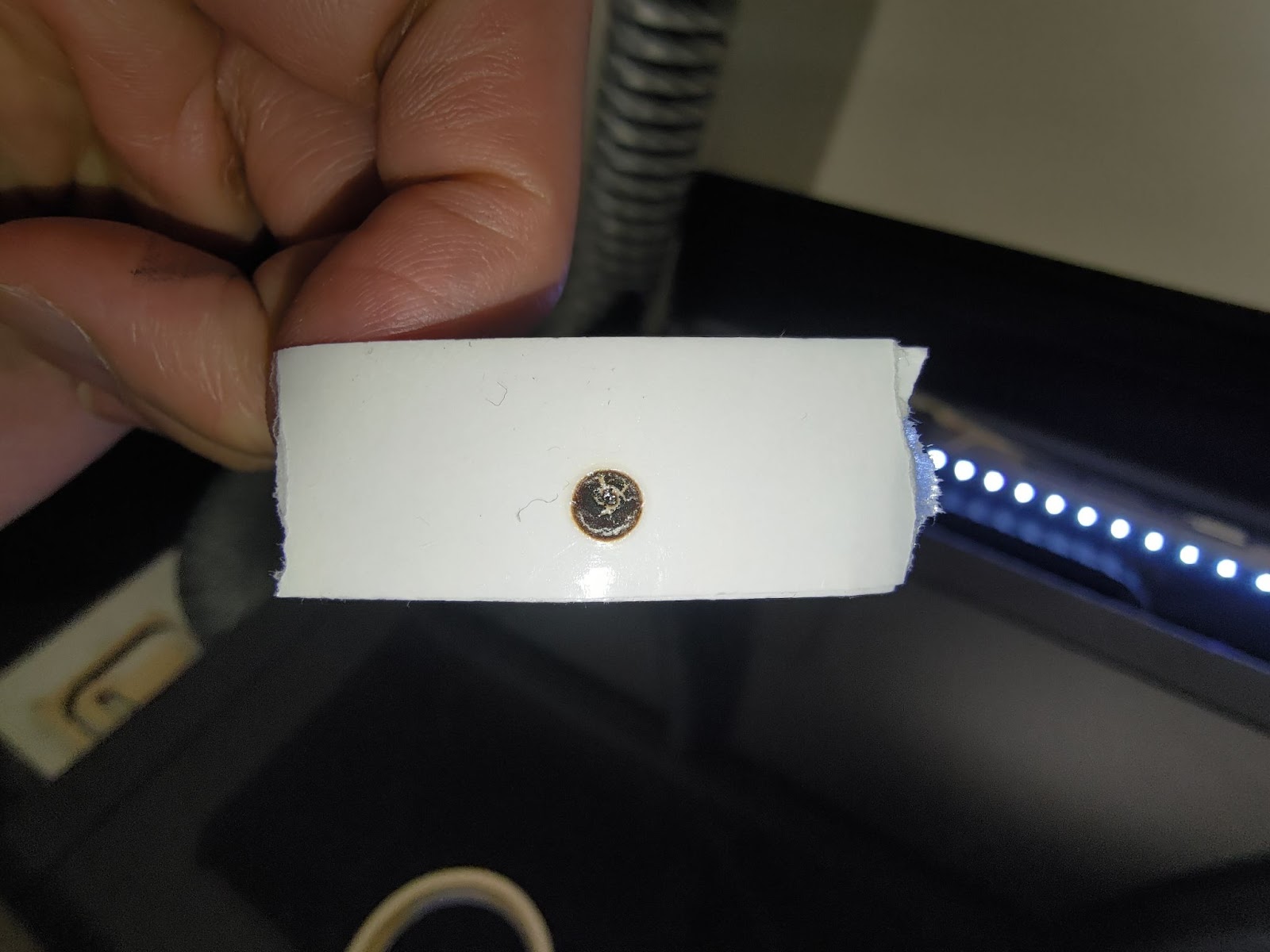

Die Form sollte möglichst rund sein, und das erste Stück doppelseitiges Klebeband vorne sollte durchgebrannt sein.

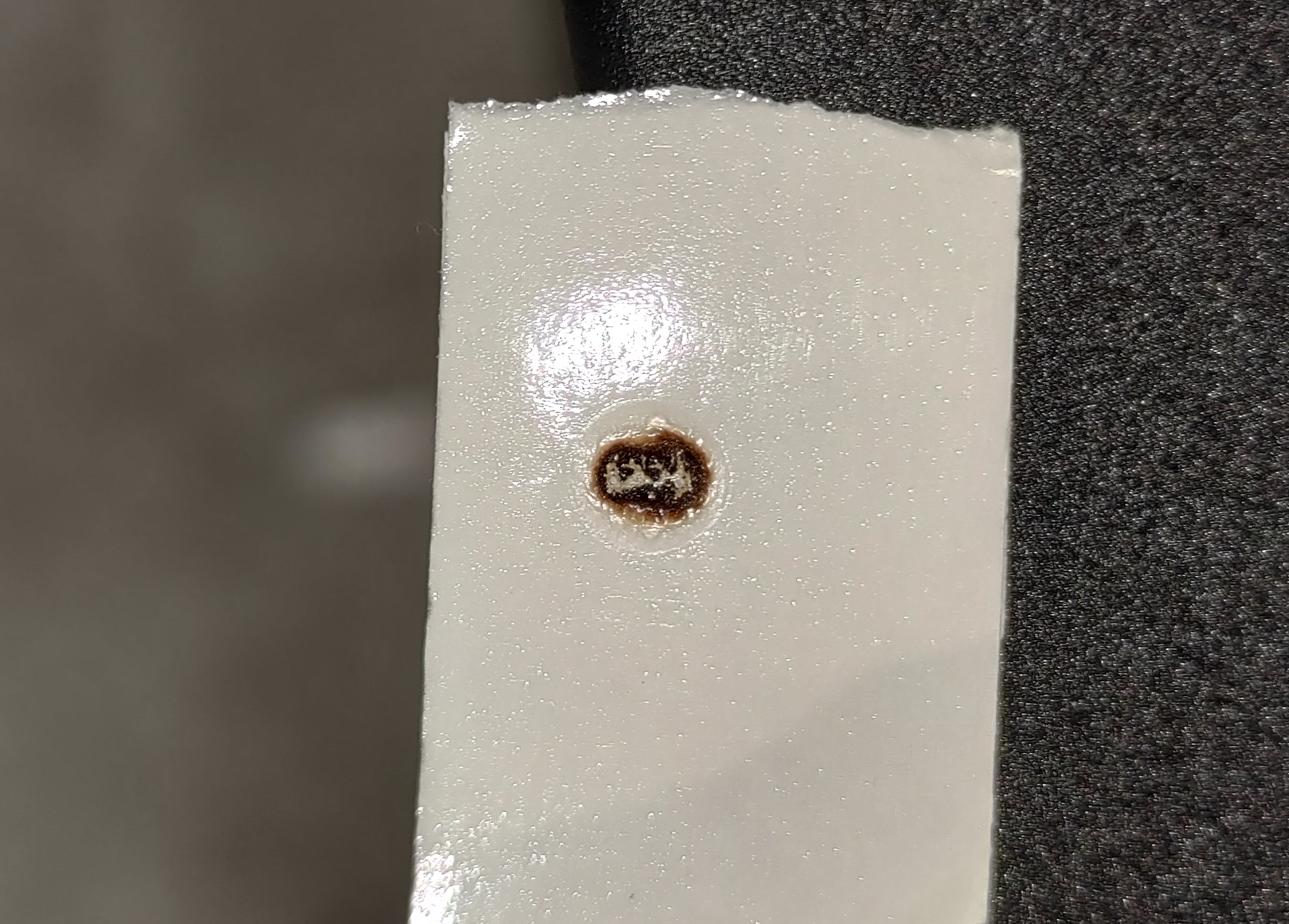

Gutes Beispiel


Schlechte Beispiele:

Schritt 6-3 - Klebeband des 1. Spiegels einsammeln
Kleben Sie das Klebeband des 1. Spiegels auf ein Blatt Papier. Notieren Sie die Position und die Anzahl der Impulse wie auf dem Foto unten.

Schritt 6-4 - Fehlerbehebung und Berichterstattung

Wenn Ihr Punkt nicht rund, nicht kräftig oder ähnlich wie die schlechten Beispiele oben ist, erhöhen Sie die Leistungsrate auf x2.0 und prüfen Sie, ob es sich verbessert:

Wenn der Punkt stärker wird, deutet dies darauf hin, dass die Laserröhre möglicherweise nachgelassen hat. Sie können den Vorgang mit einer erhöhten Leistungsrate abschließen oder Sie können Ihren lokalen Händler kontaktieren und mitteilen, dass die Röhre möglicherweise nachgelassen hat.
Wenn der Punkt nicht stärker wird oder immer noch eine seltsame Form hat, wenden Sie sich an Ihren lokalen Händler, um weitere Unterstützung zu erhalten.
(Bitte teilen Sie Ihrem Händler das Foto Ihres Impulsergebnisses auf dem 1. Spiegel mit.)

Schritt 7 - Überprüfen Sie den Weg vom 1. zum 2. Spiegel

In diesem Schritt wird überprüft, ob der Weg vom 1. zum 2. Spiegel korrekt ausgerichtet ist.
Schrittübersicht:

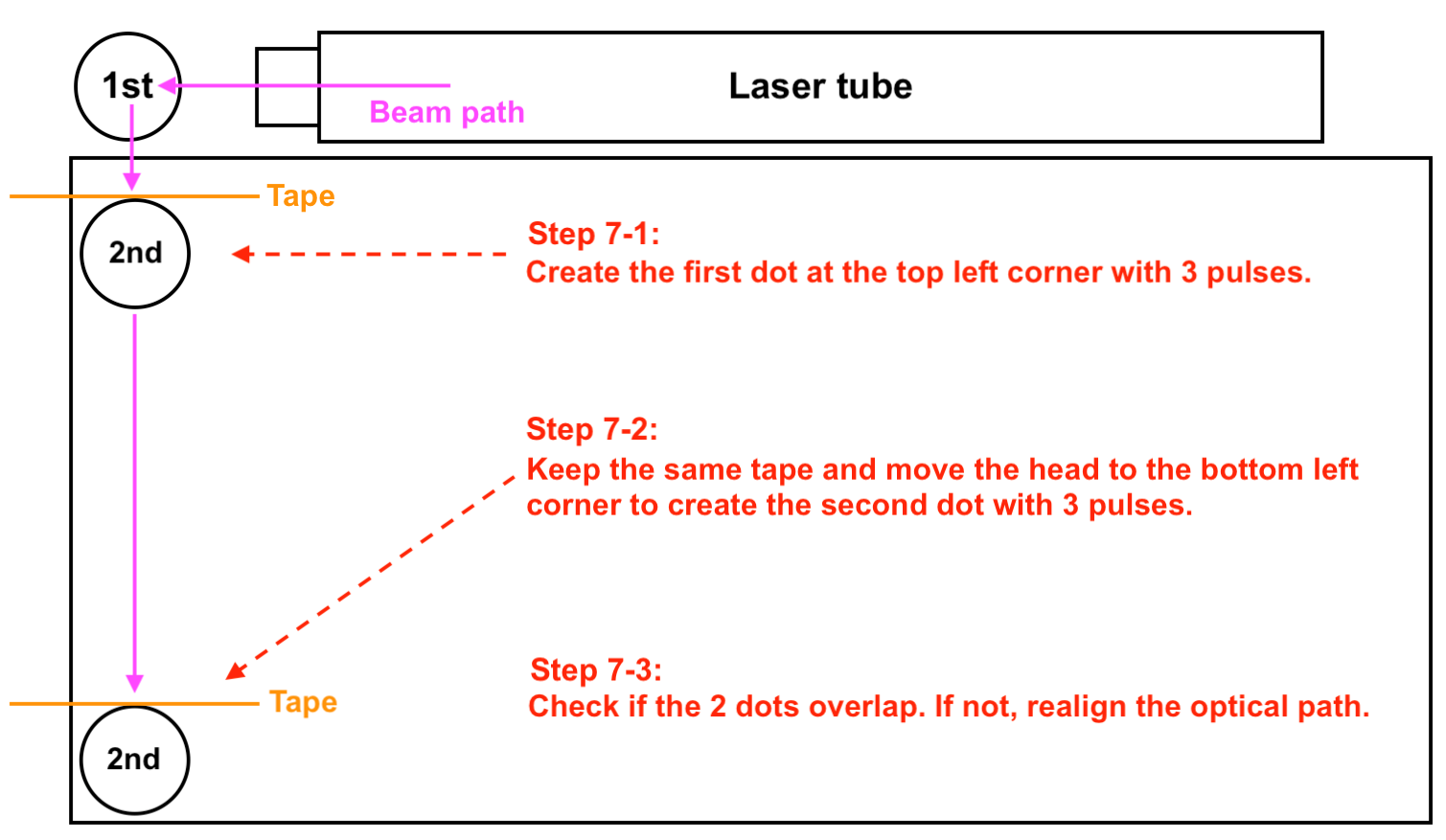

Schritt 7-1 - Erstellen Sie den ersten Punkt für die Position oben Links

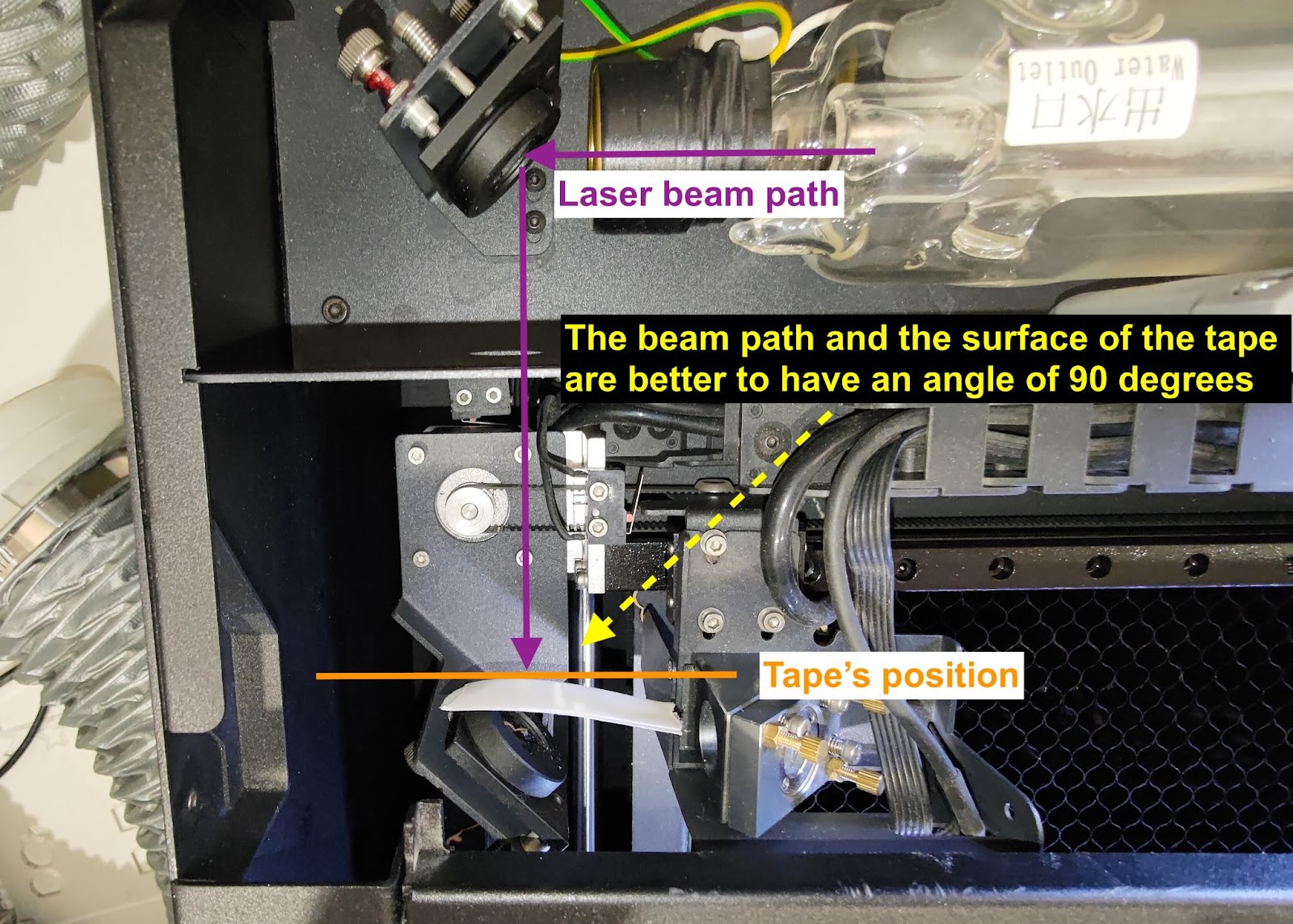

Platzieren Sie ein doppelseitiges Klebeband auf dem 2. Spiegel und bewegen Sie den Kopf in die obere Linke Ecke..
Geben Sie drei Impulse ab, um den ersten Punkt zu erstellen.

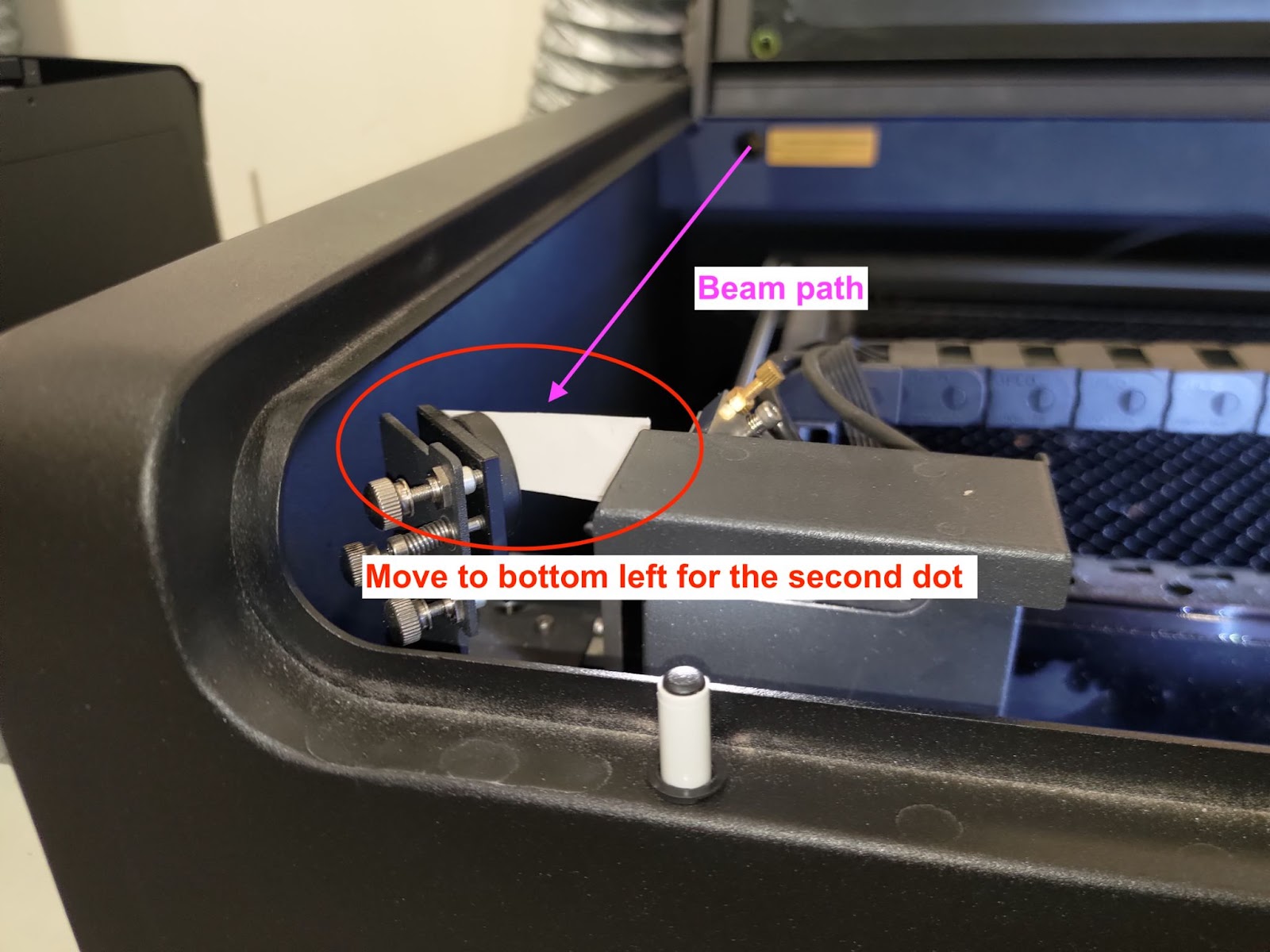

Schritt 7-2 - Erstellen Sie den zweiten Punkt für die Position unten Links

Belassen Sie dasselbe Klebeband auf dem 2. Spiegel und bewegen Sie den Kopf in die untere Linke Ecke.
Geben Sie 3 Impulse ab, um den zweiten Punkt zu erstellen.

Wenn sich unten Links kein Punkt befindet, deutet dies darauf hin, dass der Pfad erheblich falsch ausgerichtet ist.
Bitte beachten Sie den Link zum erneuten Ausrichten des optischen Pfads. [4-8 Optische Pfadausrichtung]

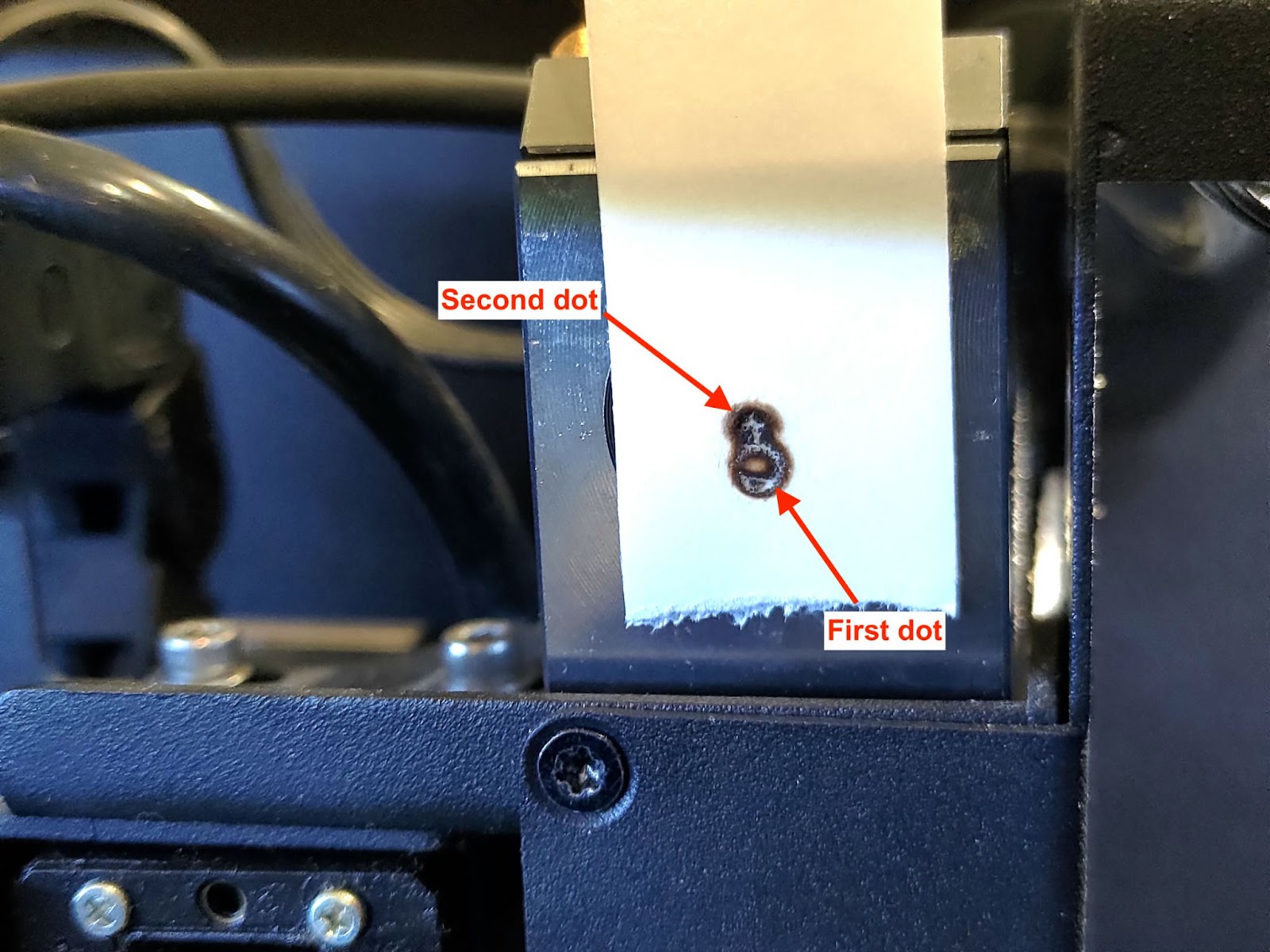

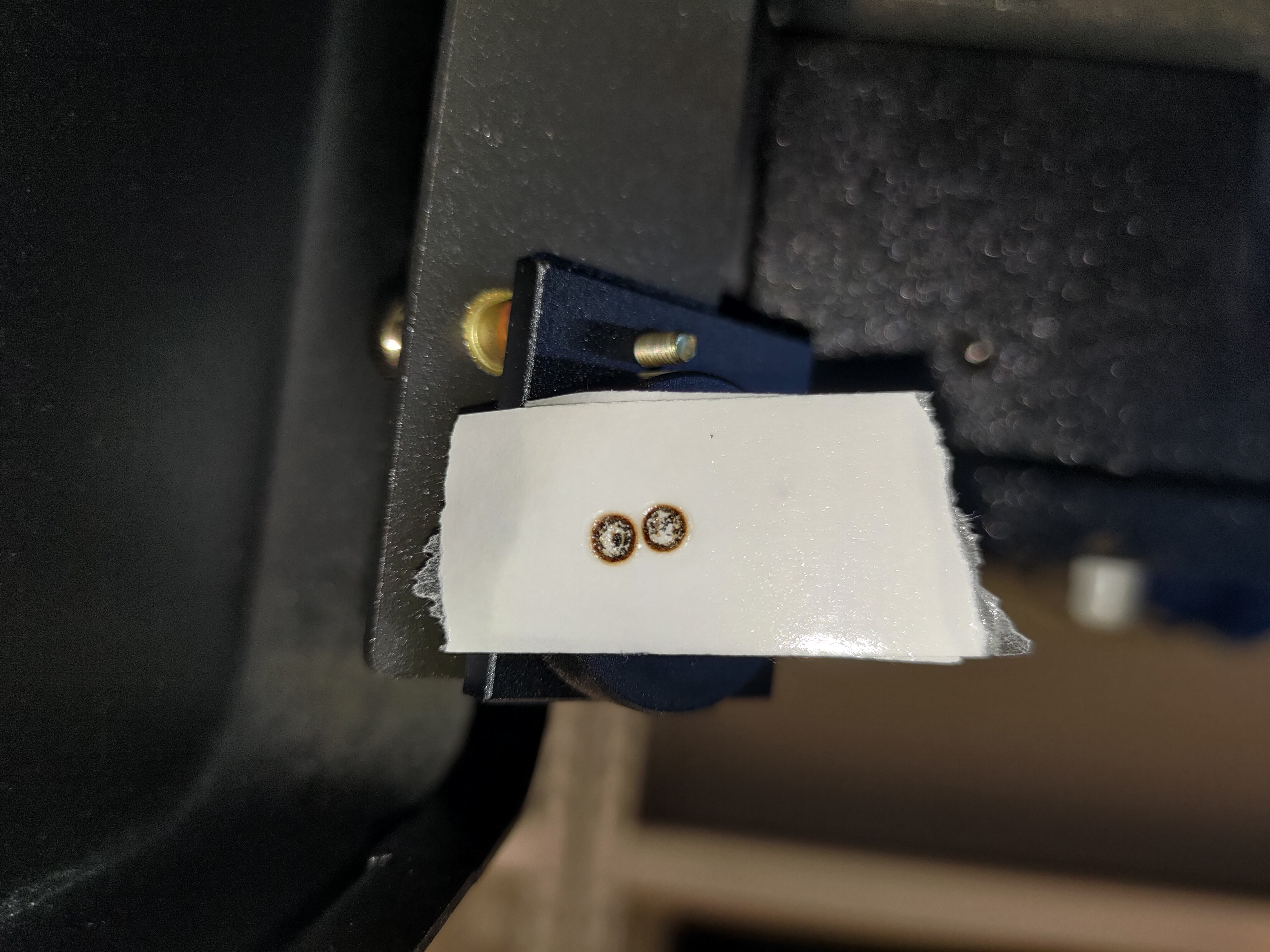

Schritt 7-3 - Überprüfen Sie, ob sich der erste und der zweite Punkt überlappen

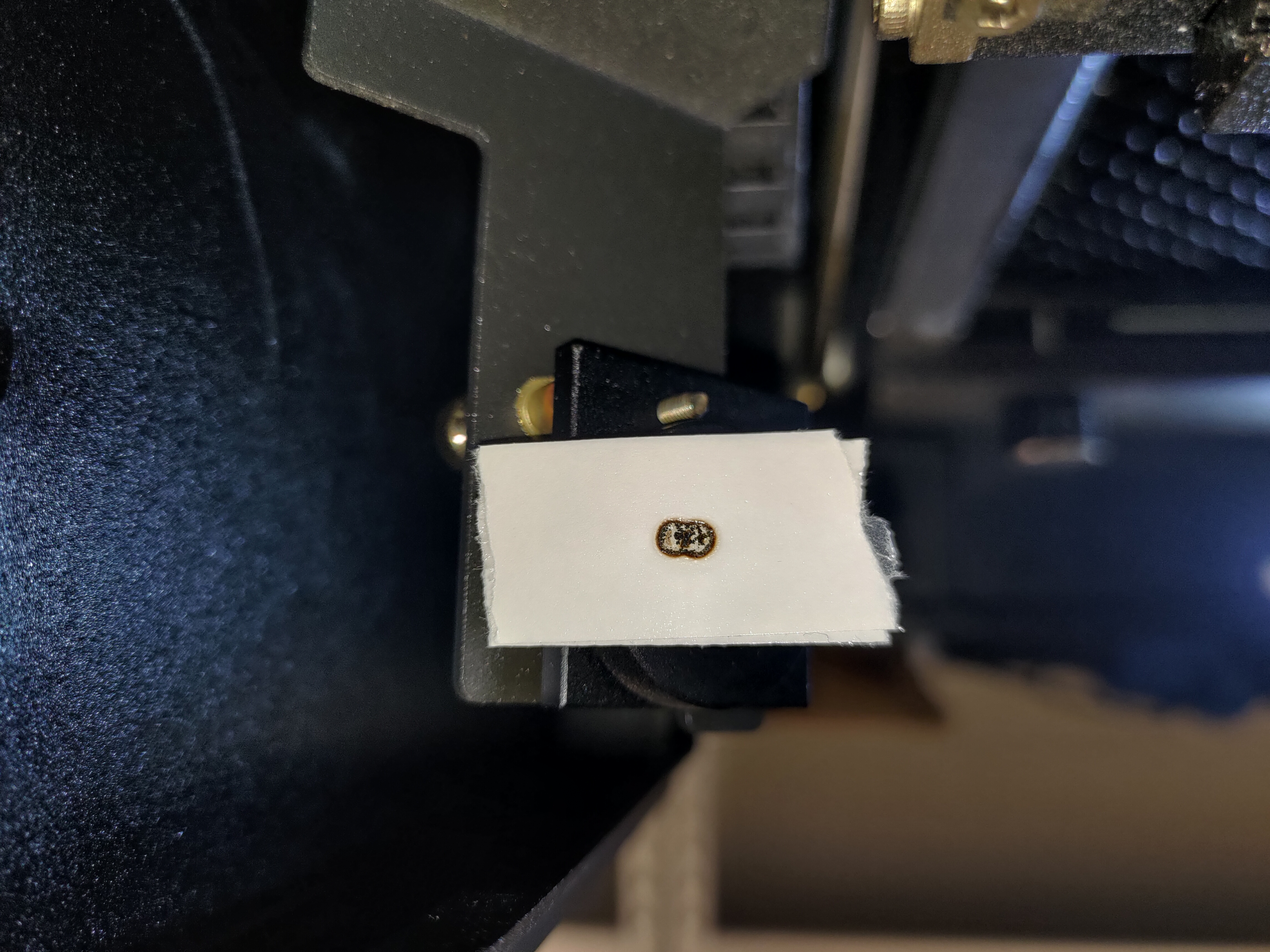

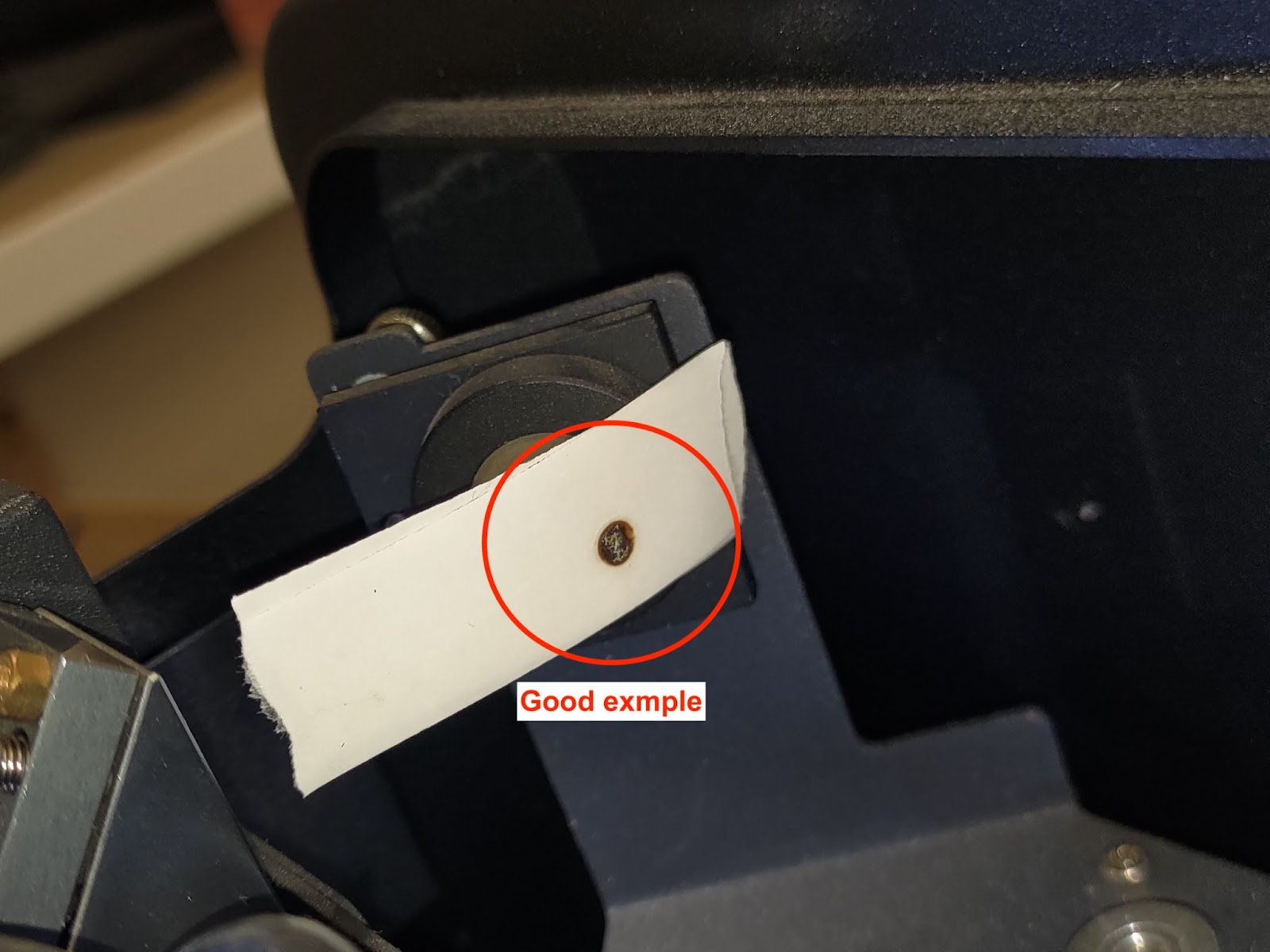

Wenn sich Ihre Punkte perfekt überlappen, wie auf dem Foto unten, bedeutet dies, dass der Pfad korrekt ausgerichtet ist.

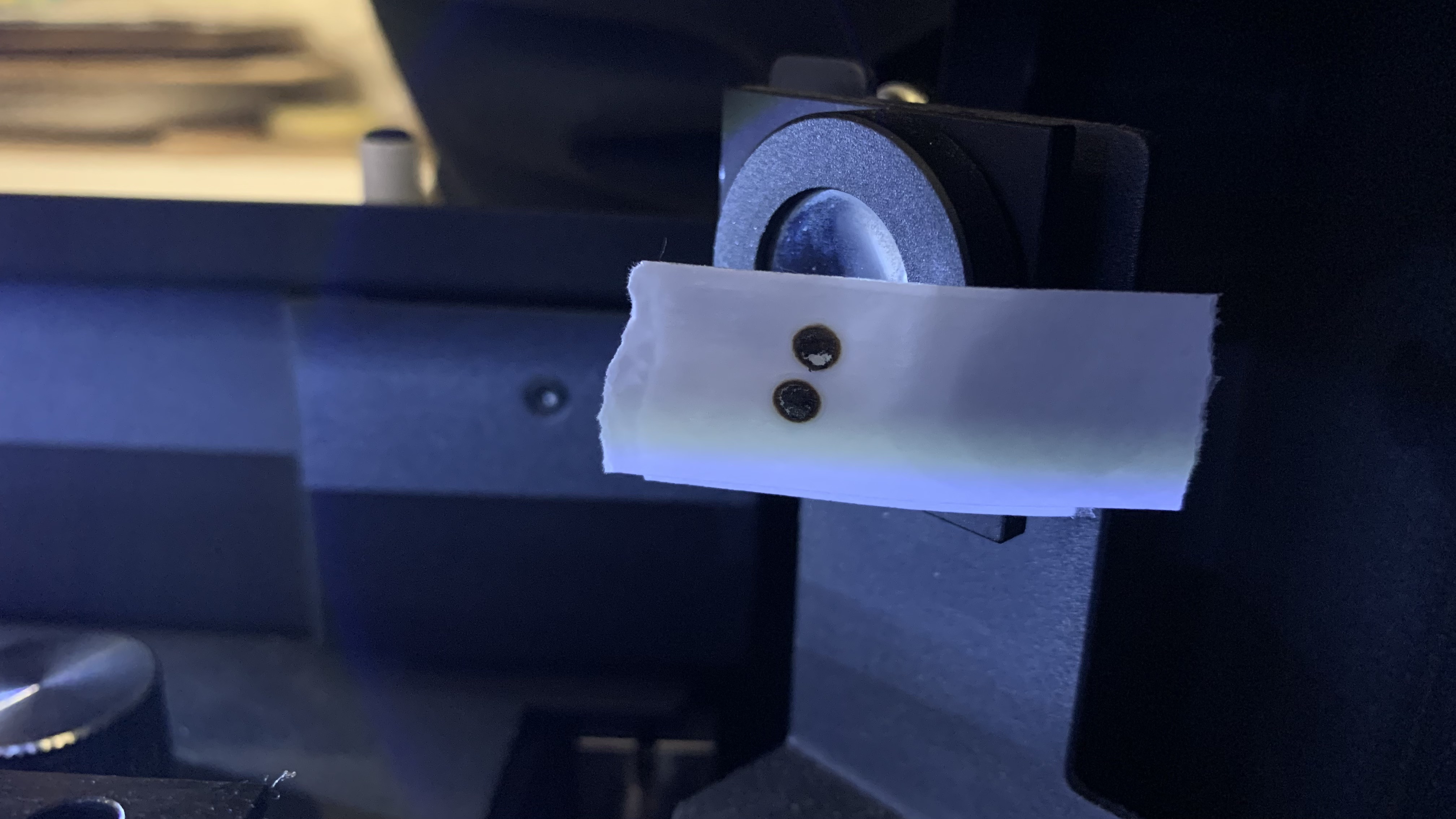

Wenn sie sich nicht überlappen, wie in den schlechten Beispielen unten, bedeutet dies, dass vom 1. Spiegel zum 2. Spiegel der optische Pfad falsch ausgerichtet ist und der 1. Spiegel justiert werden muss.
Bitte beachten Sie den Link zum erneuten Ausrichten des optischen Pfads. [4-8 Optische Pfadausrichtung]

Gutes Beispiel:


Schlechtes Beispiel:

Schritt 7-4 - Sammeln Sie das 2. Spiegelband
Legen Sie das 2. Spiegelband auf das Papier. Notieren Sie die Position und die Anzahl der Impulse wie auf dem Foto unten.

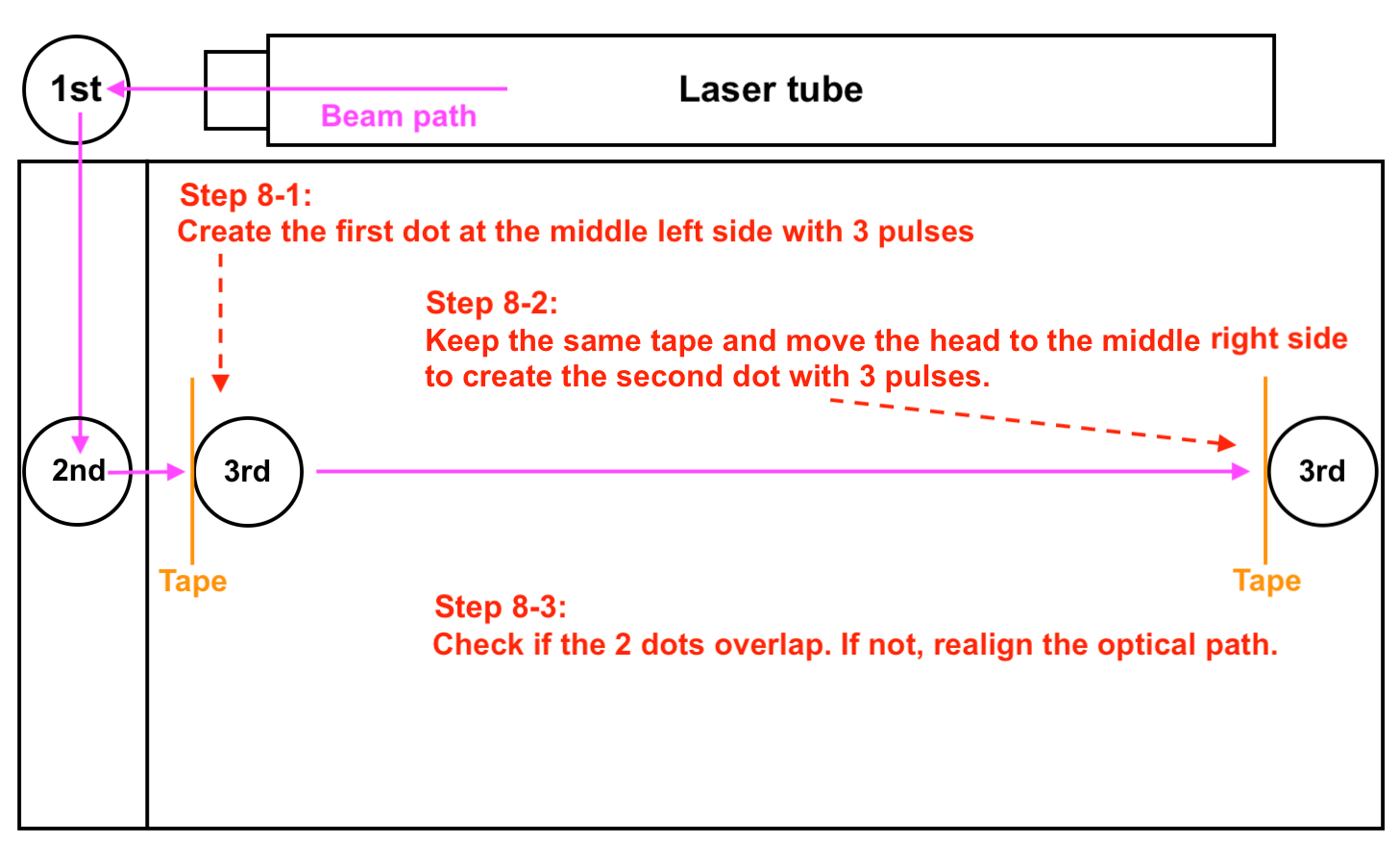

Schritt 8 - Überprüfen Sie den Pfad vom 2. zum 3. Spiegel
In diesem Schritt wird überprüft, ob der Pfad vom 2. Spiegel zum 3. Spiegel ausgerichtet ist.
Schrittübersicht:

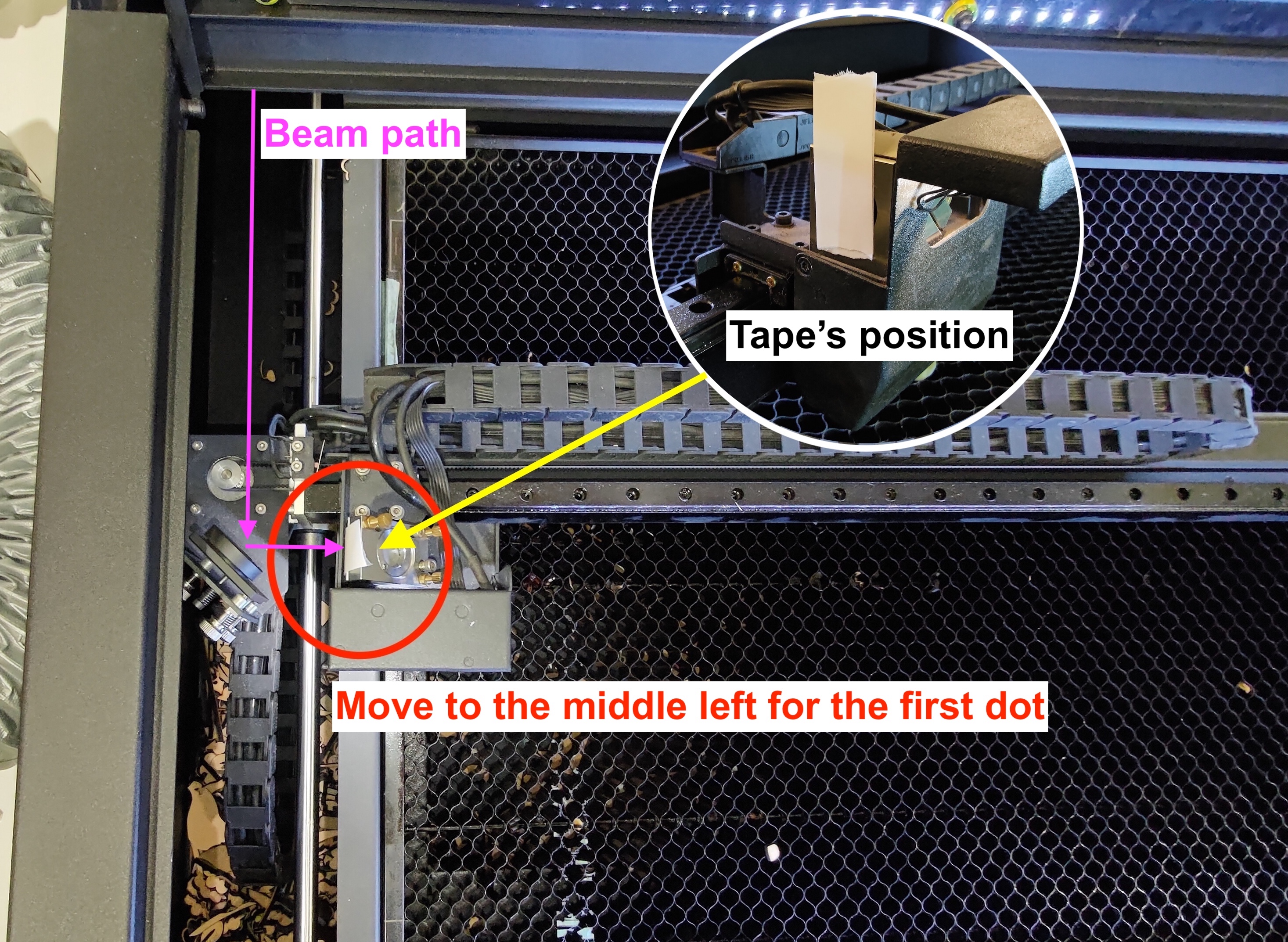

Schritt 8-1 - Erstellen Sie den ersten Punkt für die mittlere Linke Position

Platzieren Sie ein doppelseitiges Klebeband auf dem 3. Spiegel und bewegen Sie den Kopf in die mittlere Linke Position.
Geben Sie 3 Impulse um den ersten Punkt zu erstellen.

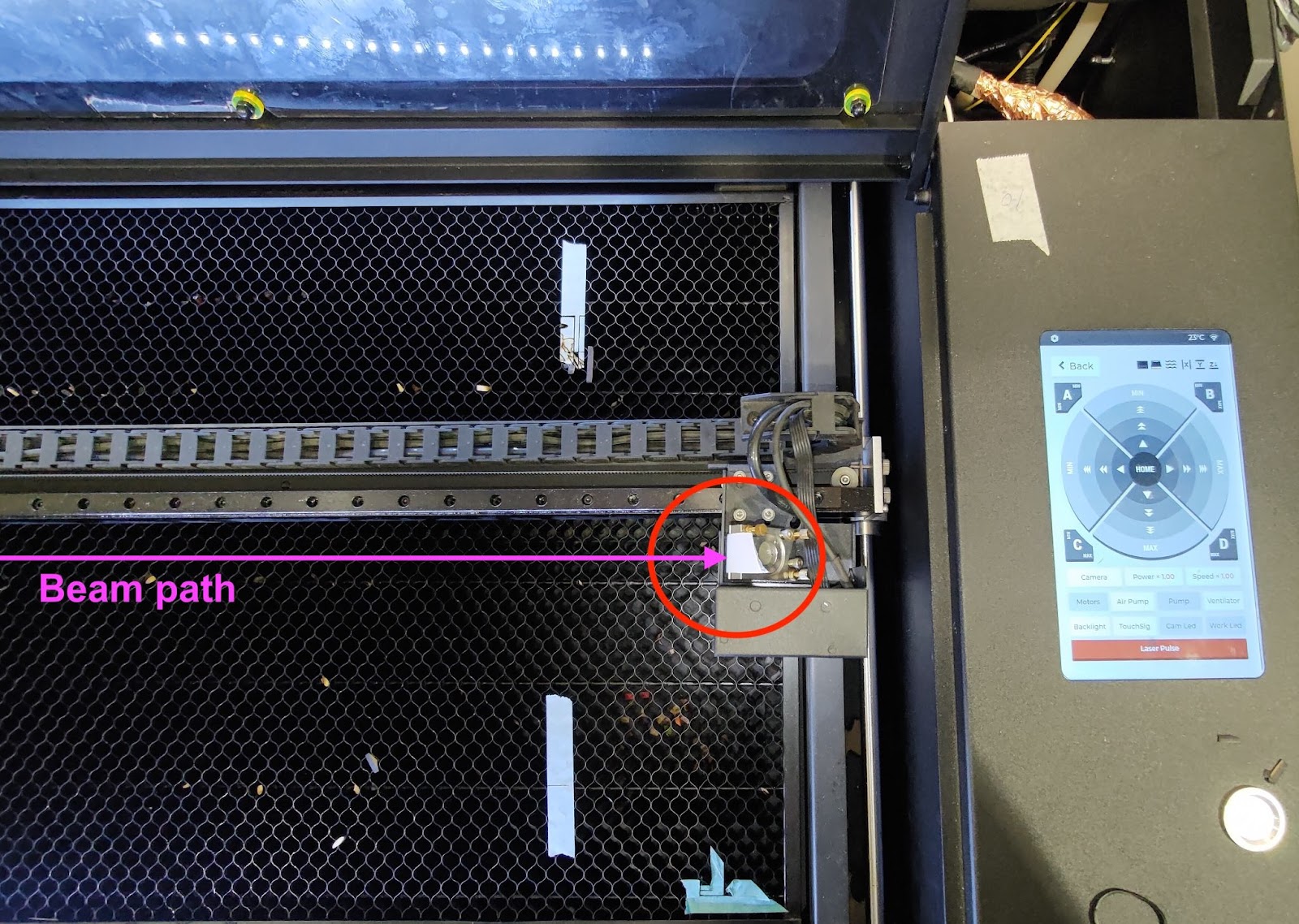

Schritt 8-2 - Erstellen Sie den zweiten Punkt für die mittlere rechte Position

Behalten Sie dasselbe Klebeband auf dem 3. Spiegel und bewegen Sie den Kopf in die mittlere rechte Position.
Geben Sie 3 Impulse, um den zweiten Punkt zu erzeugen.

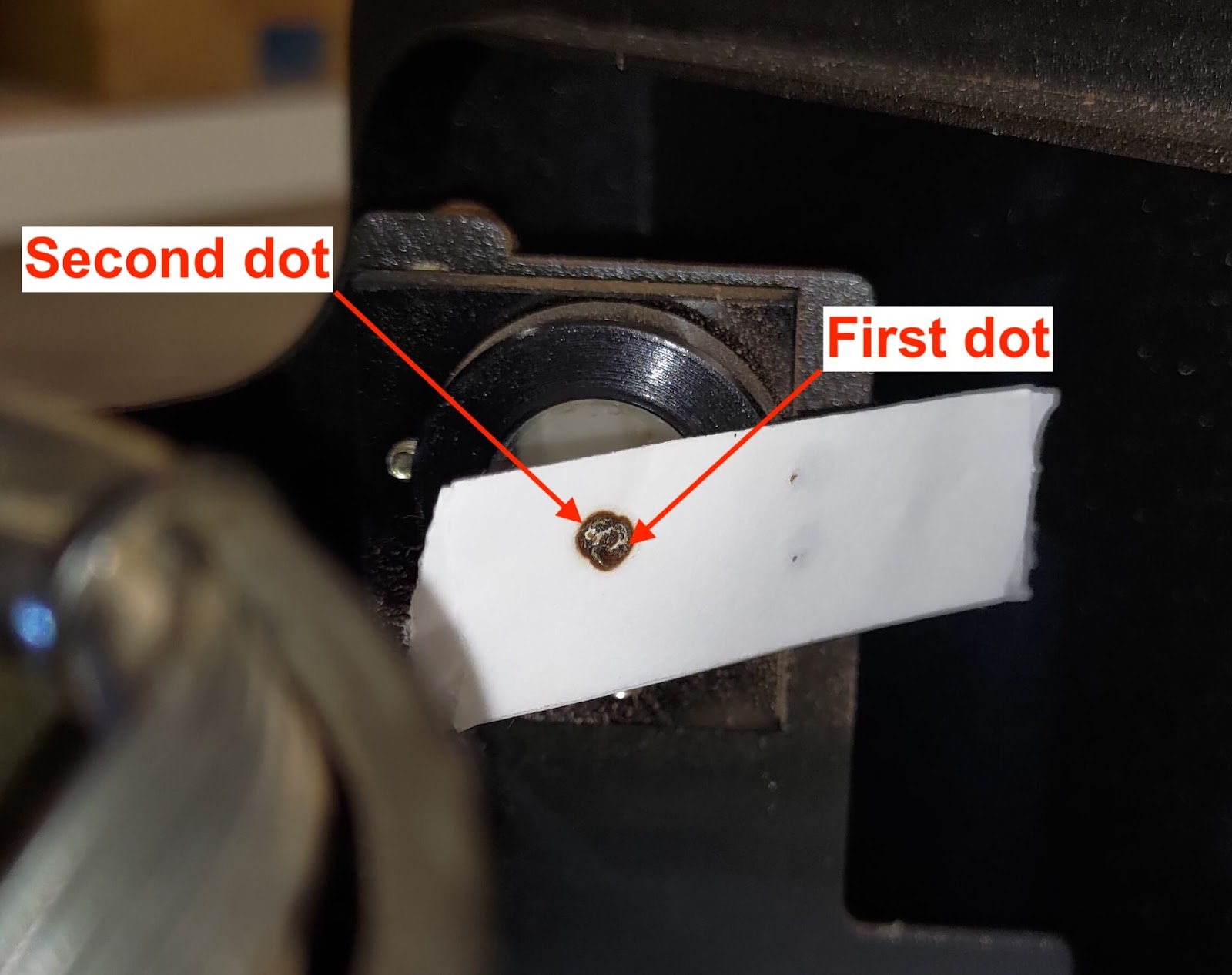

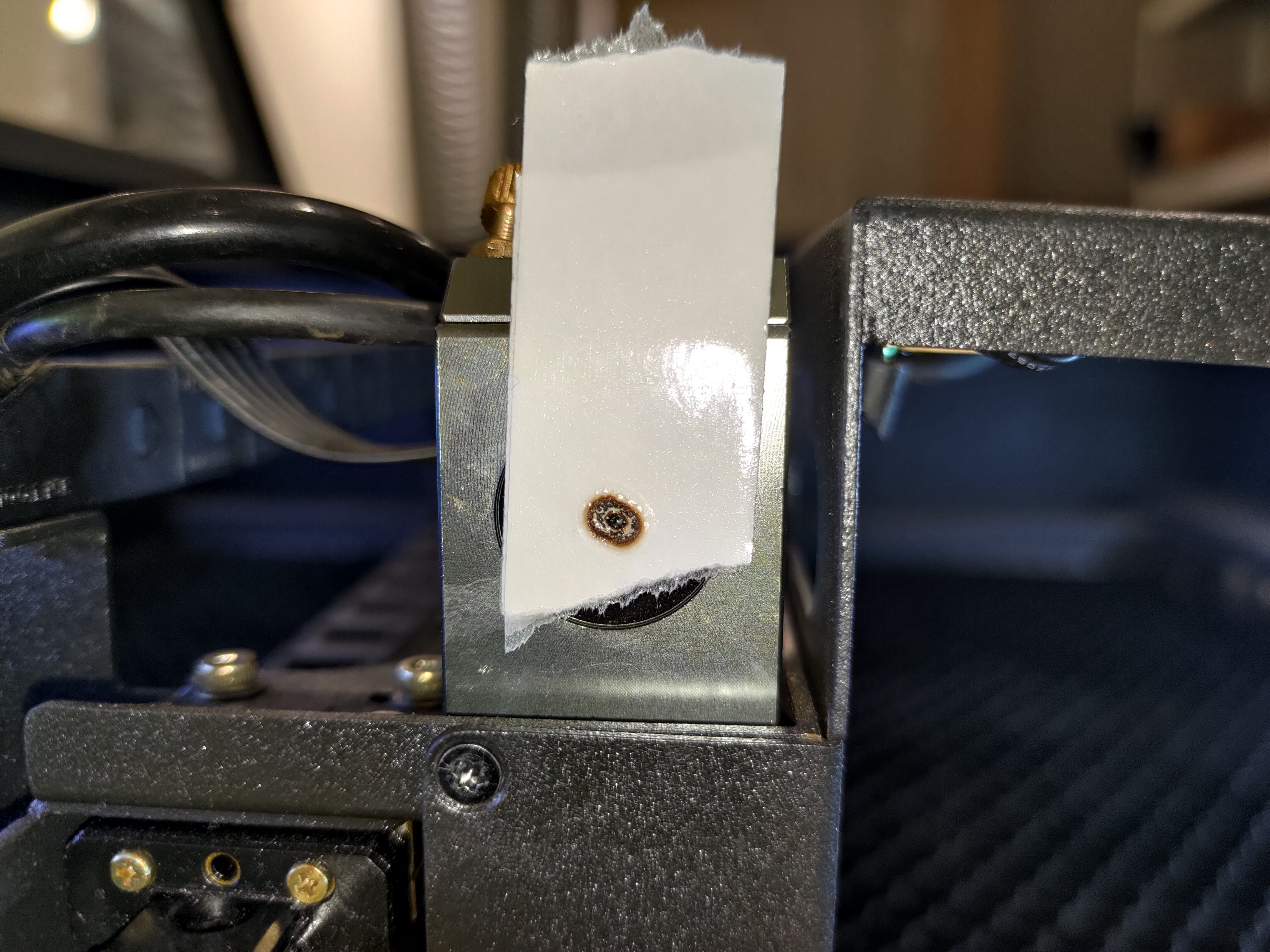

Schritt 8-3 - Überprüfen Sie, ob sich der erste und der zweite Punkt überlappen

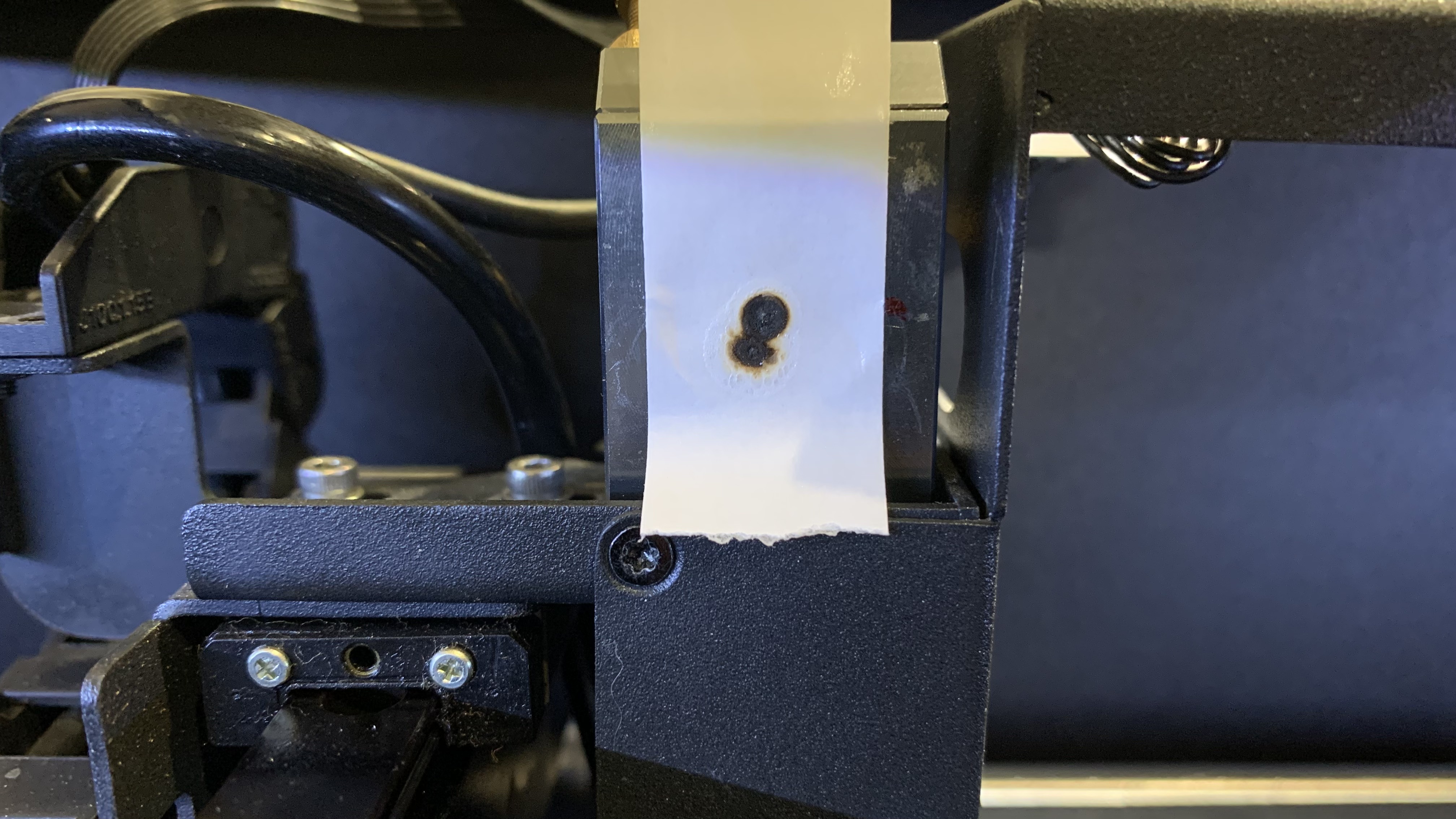

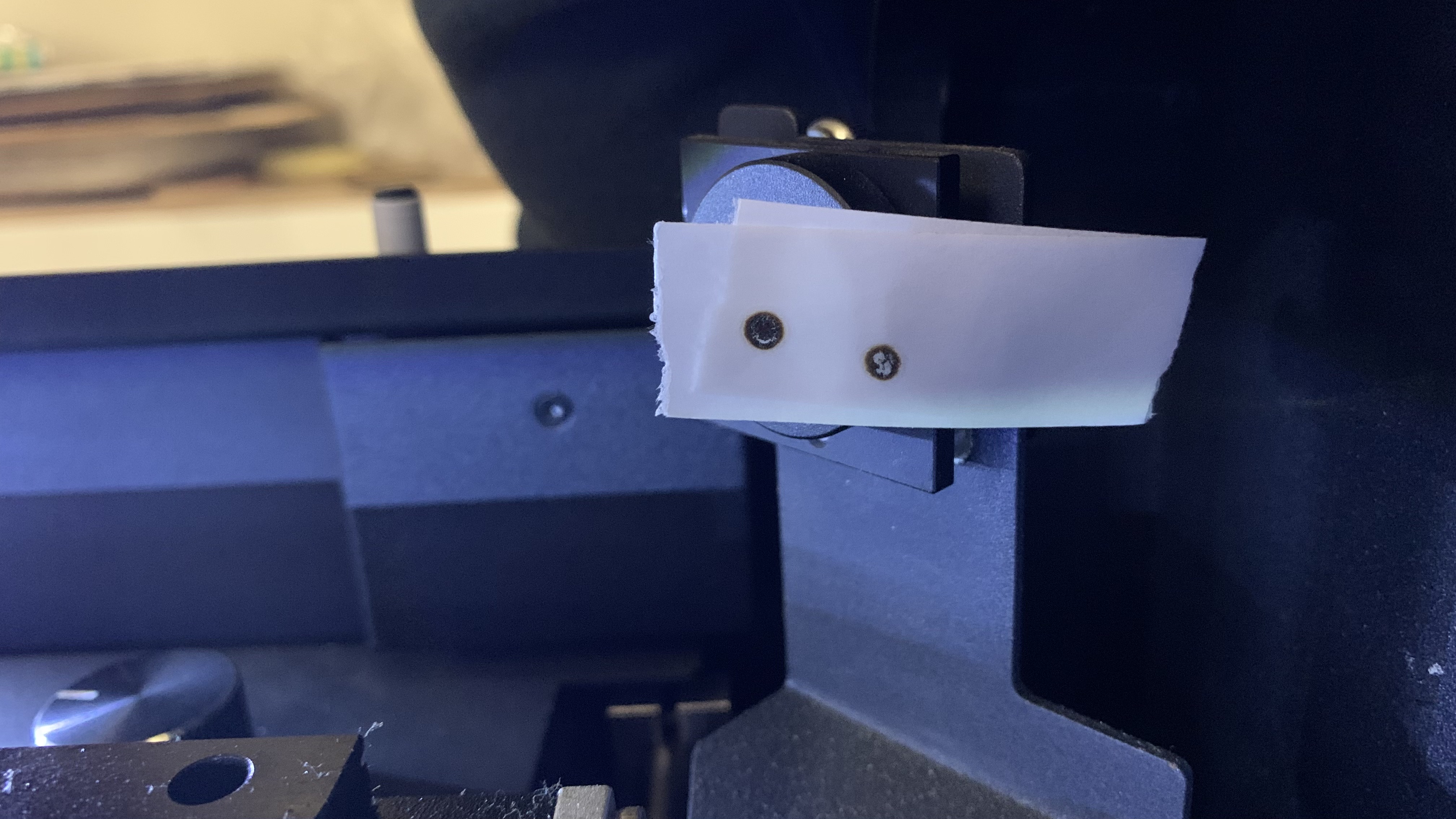

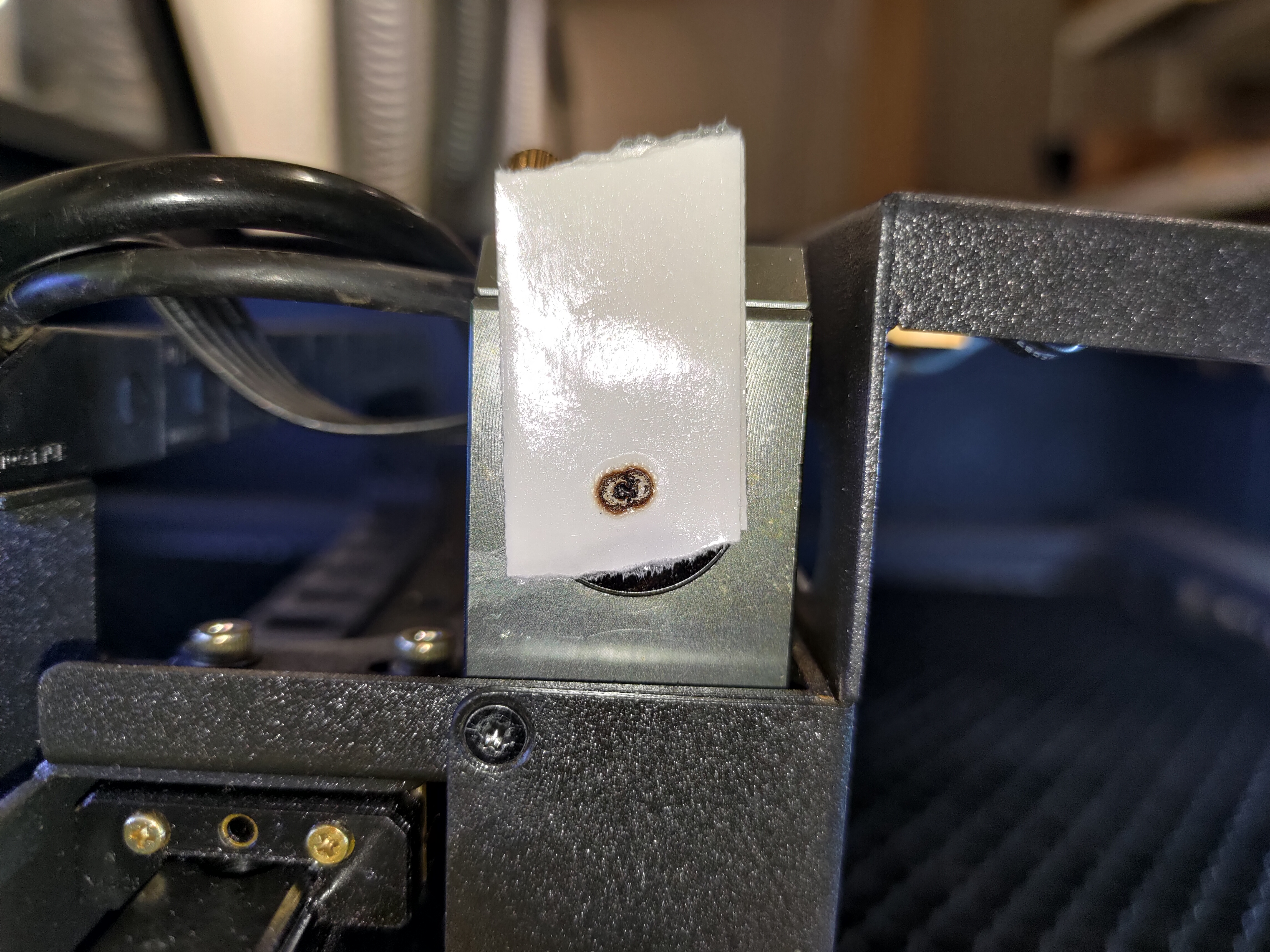

Wenn sich Ihre Punkte perfekt überlappen, wie auf dem Foto unten, bedeutet dies, dass der Pfad korrekt ausgerichtet ist.
Sie können zu Schritt 8-5.

Wenn sie nicht überlappen, bedeutet dies, dass vom 2. Spiegel zum 3. Spiegel der optische Weg falsch ausgerichtet ist und der 2. Spiegel justiert werden muss.
Bitte beachten Sie den Link zum erneuten Ausrichten des optischen Pfads. [4-8 Optische Pfadausrichtung]

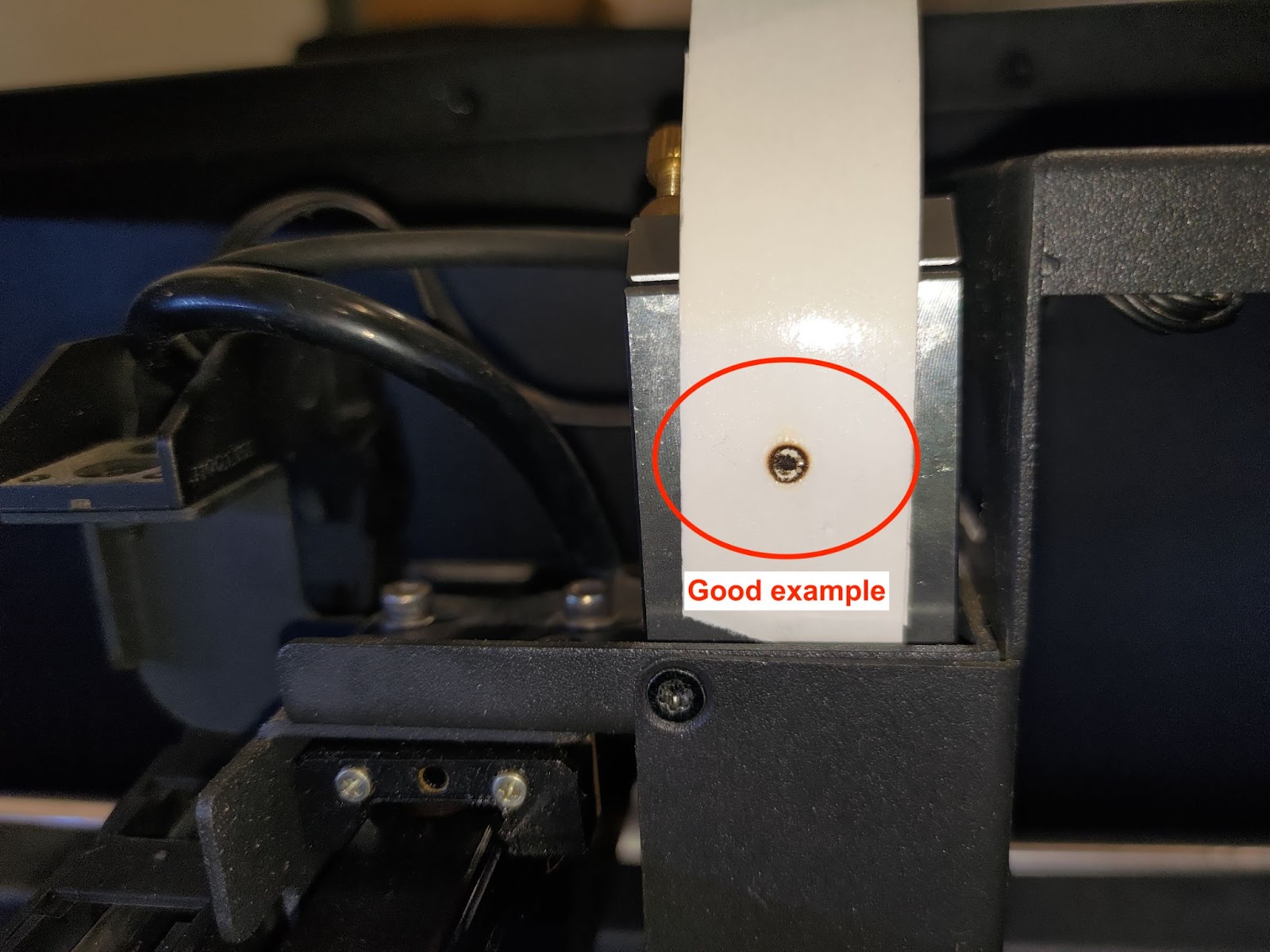

Gutes Beispiel:

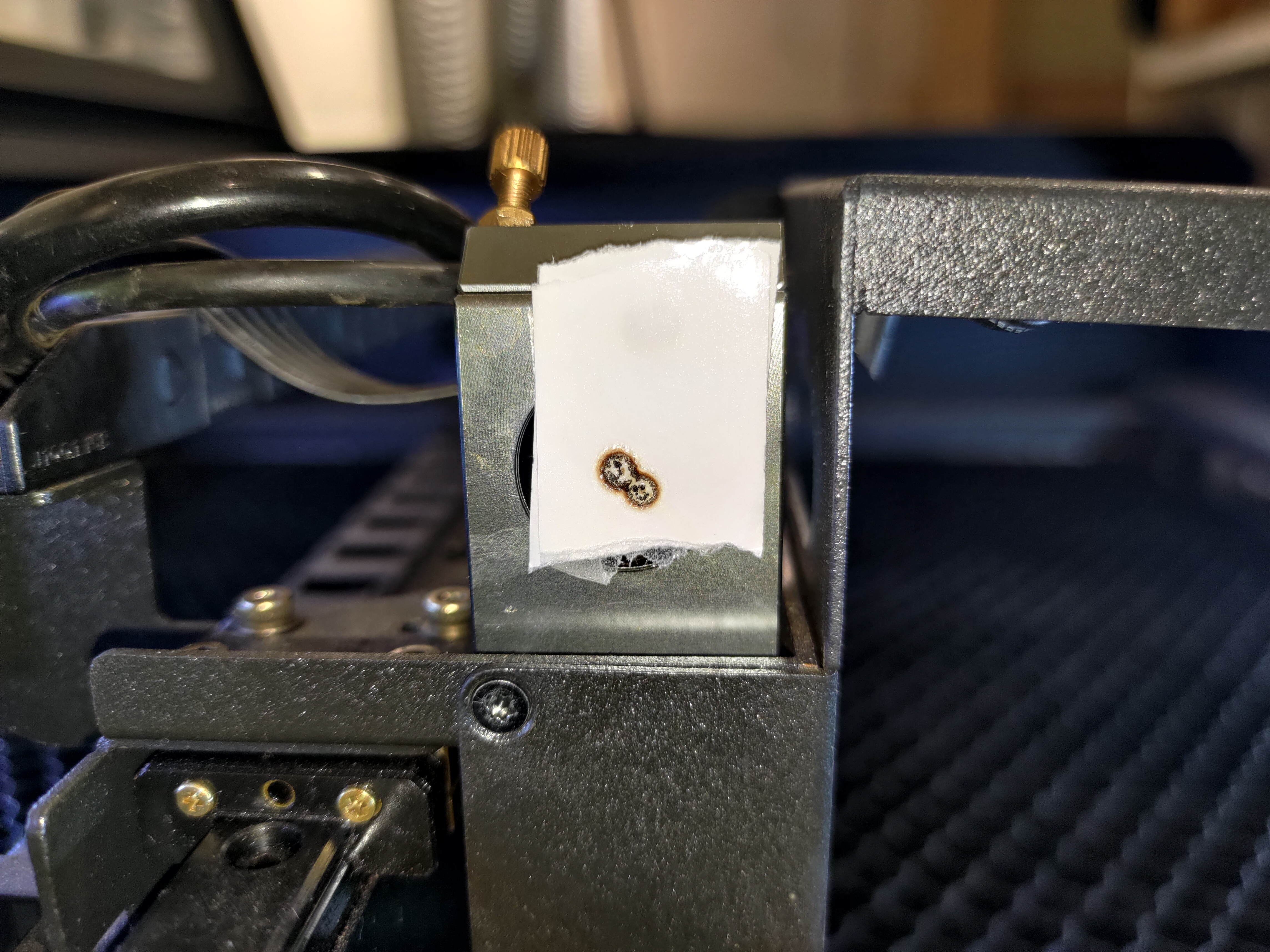

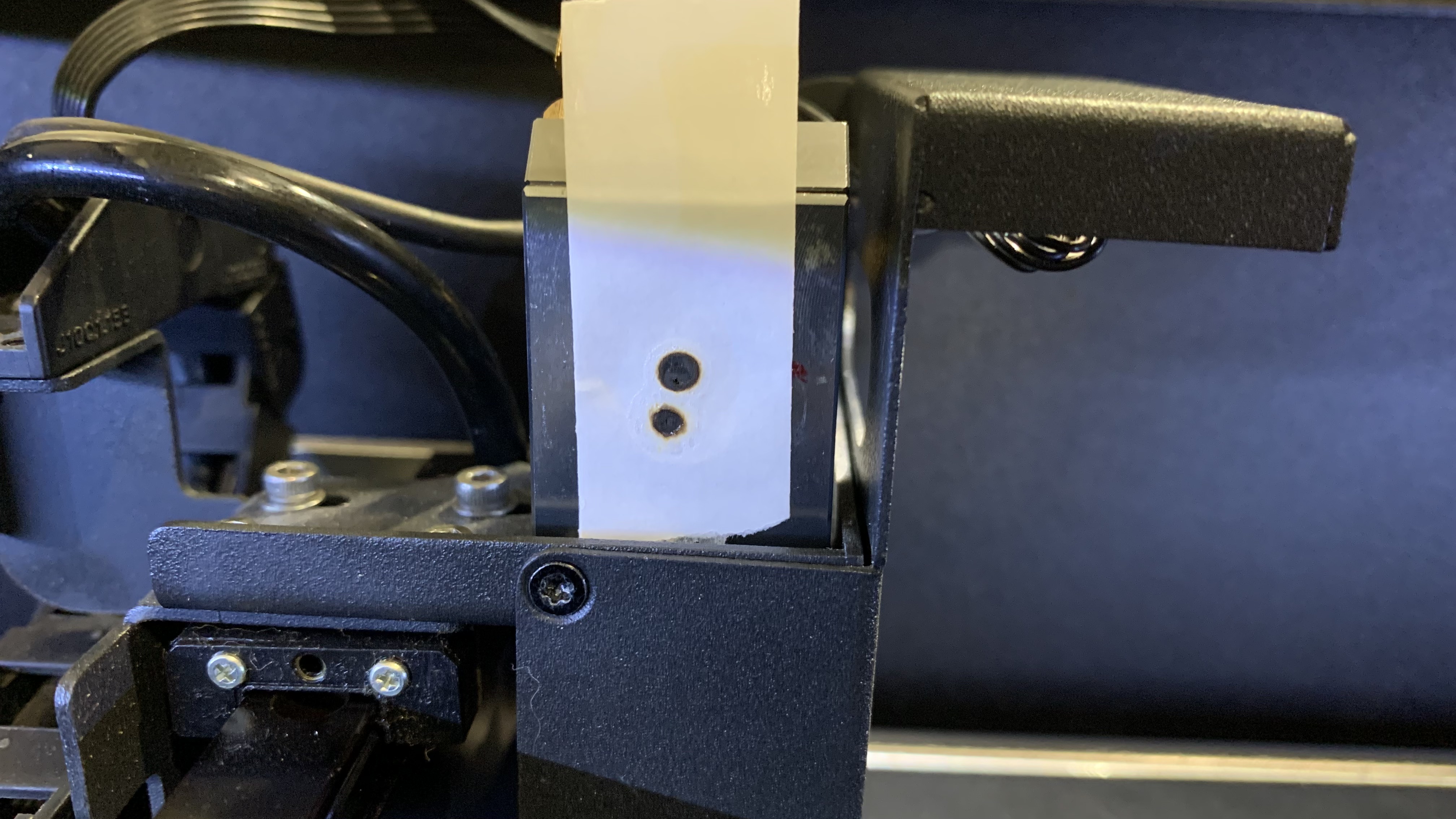

Schlechte Beispiele:

Schritt 8-4 - Entfernen Sie das Klebeband vom 3. Spiegel
Entfernen Sie das Klebeband vom 3. Spiegel und kleben Sie es auf das Papier.
Notieren Sie die Position und die Anzahl der Pulse wie auf dem Foto unten.

Schritt 9 - Überprüfen Sie den Weg vom 3. Spiegel zur Düsenspitze
Es gibt zwei zu überprüfende Stellen.

Die erste ist die Mitte des Bearbeitungsbereichs - Schrittübersicht:

Die andere ist die untere rechte Ecke des Bearbeitungsbereichs - Schrittübersicht:

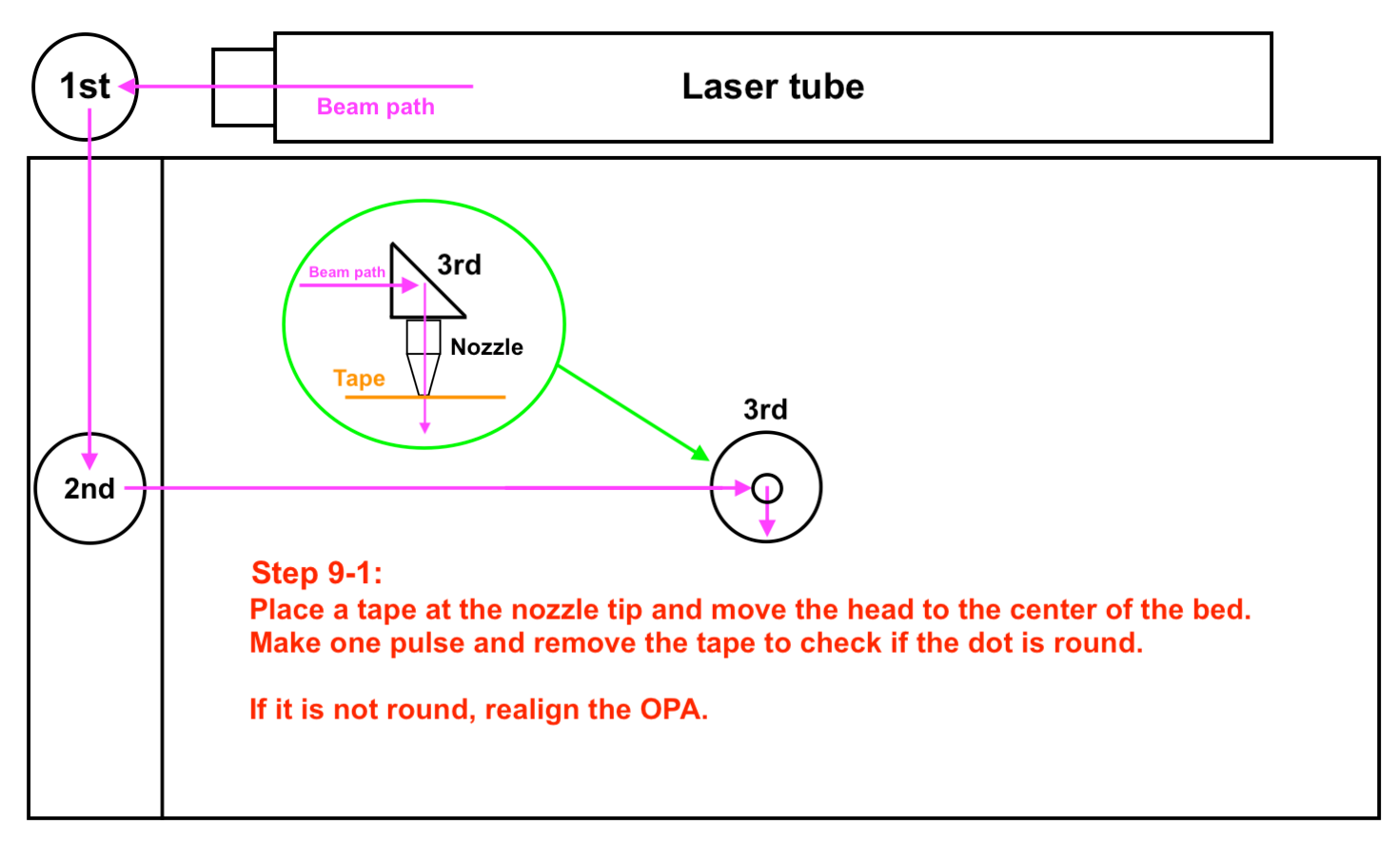

Schritt 9-1 - Überprüfen Sie den Z-Achsen-Weg in der Mitte des Bearbeitungsbereichs

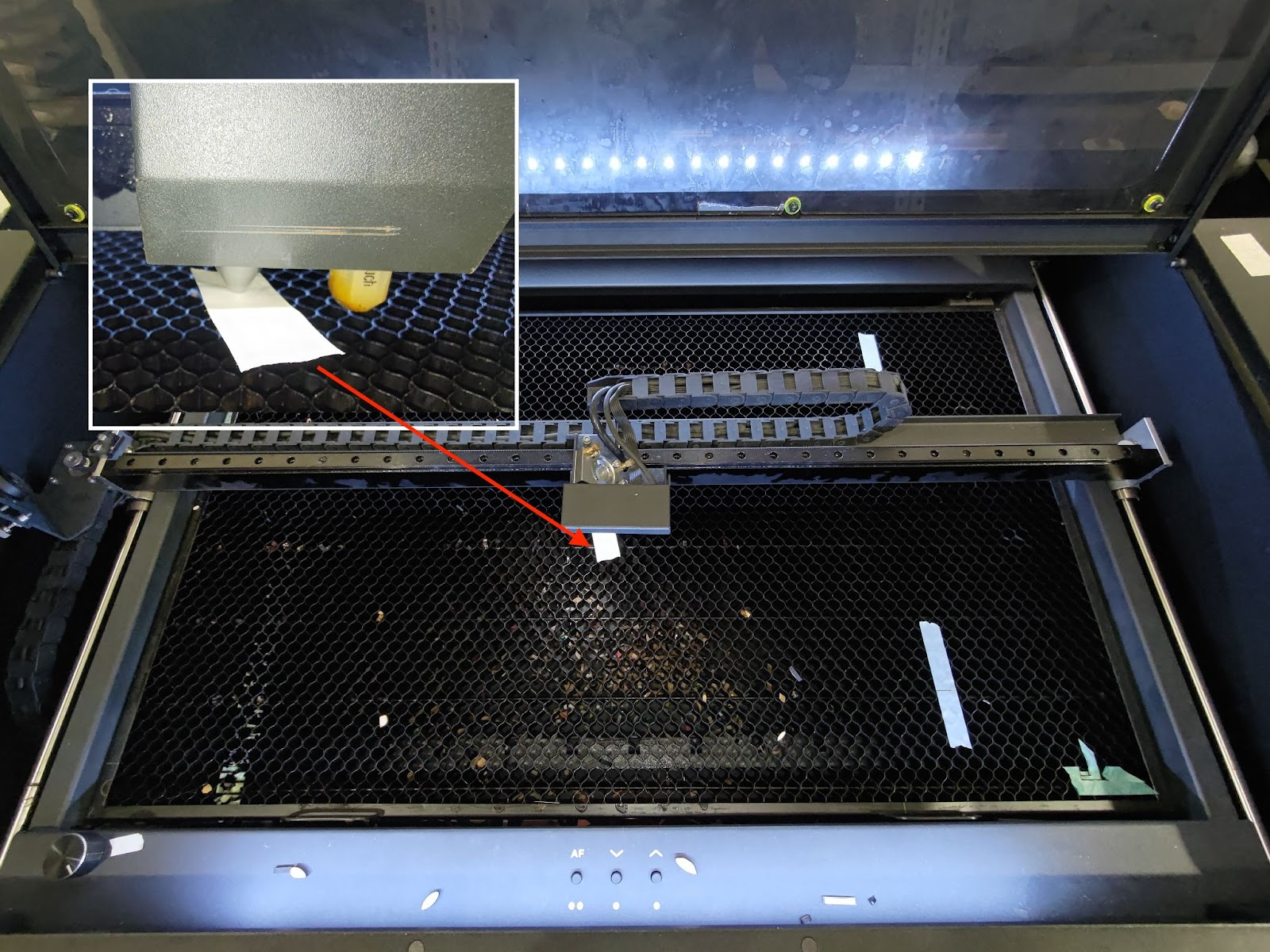

Platzieren Sie ein einlagiges Klebeband auf der Düsenspitze und bewegen Sie den Laserkopf in die Mitte des Bearbeitungsbereichs, dann erzeugen Sie einen Puls.

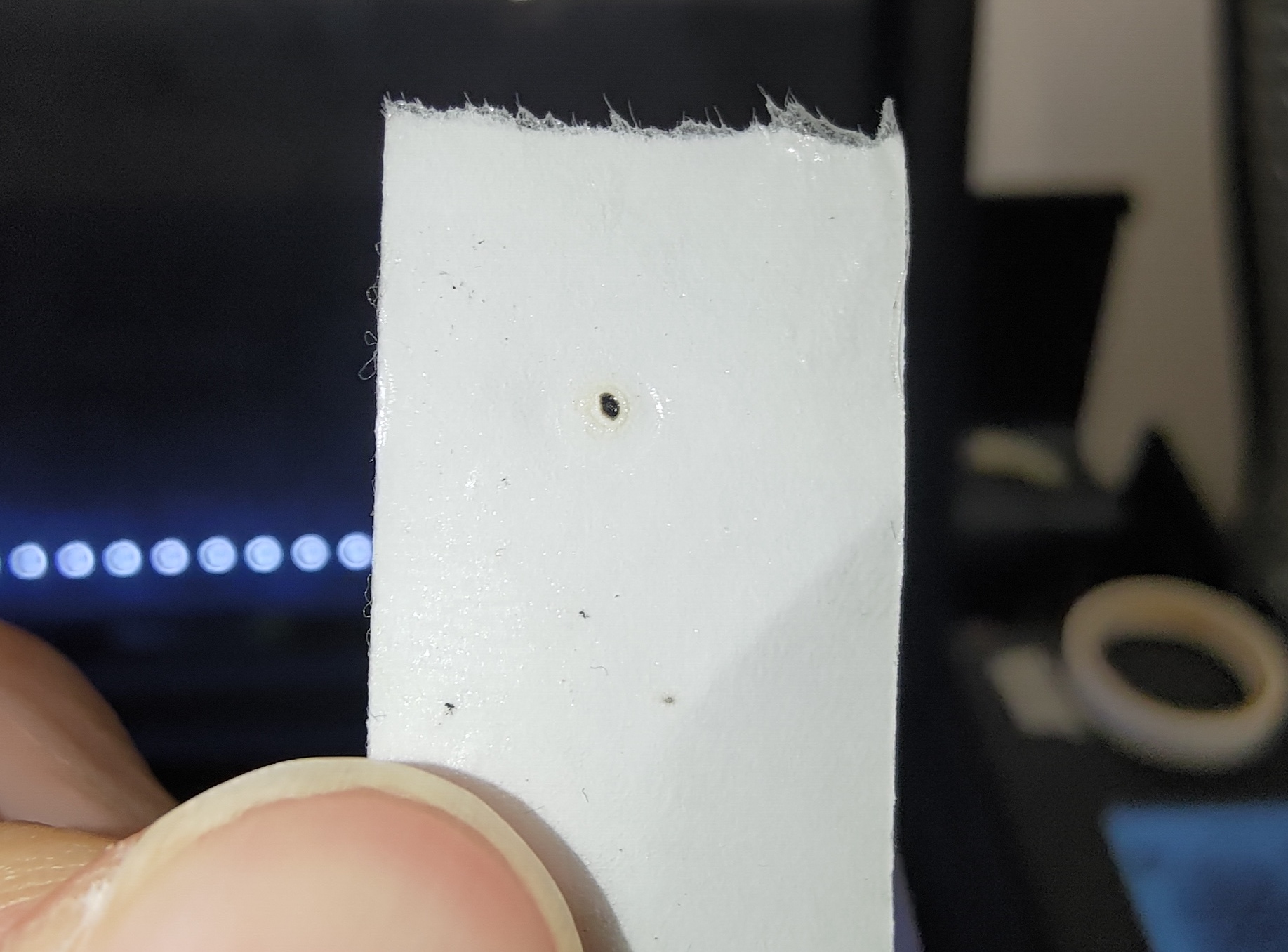

Entfernen Sie das Klebeband und prüfen Sie, ob der Punkt rund ist.

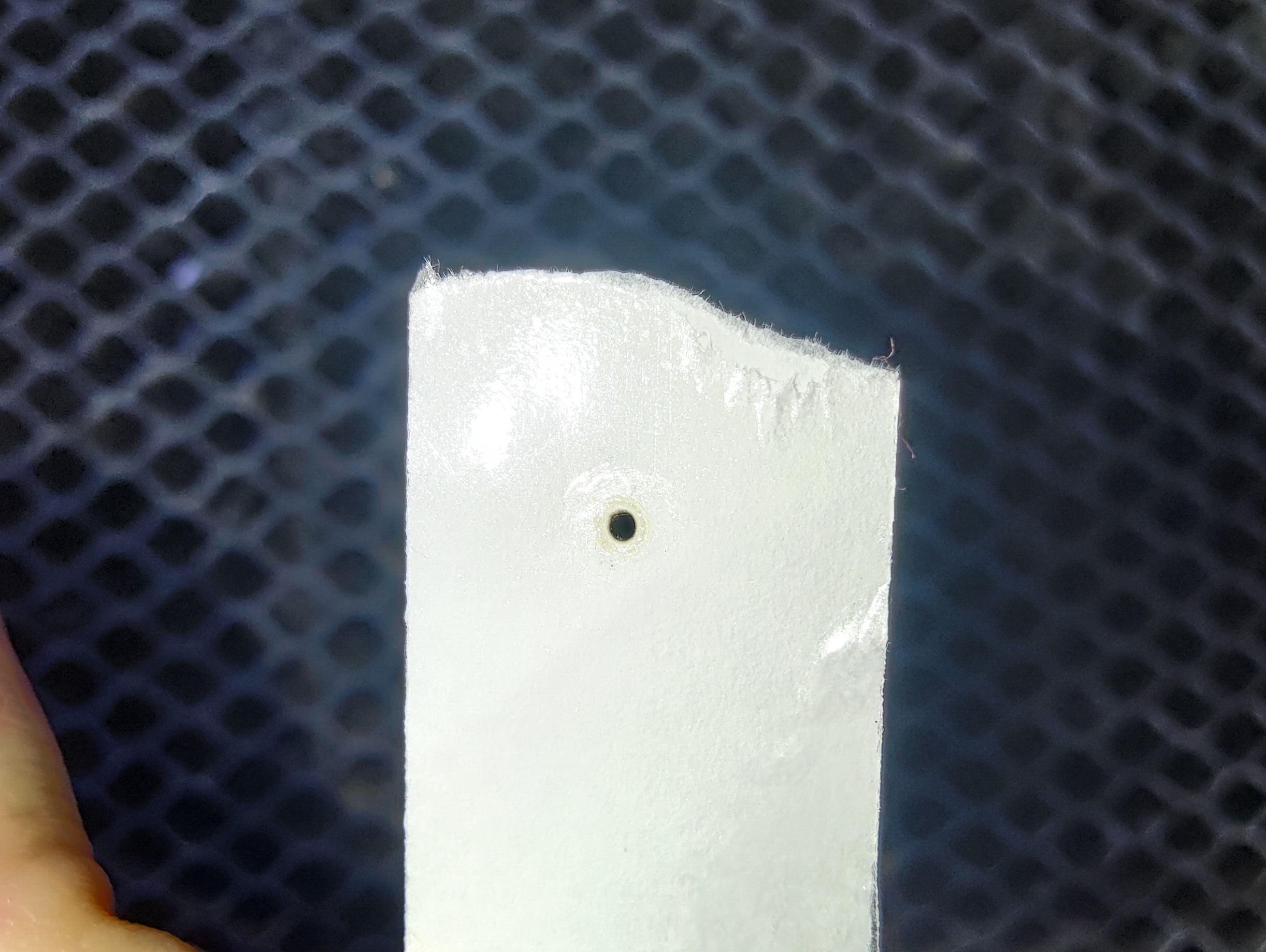

Gutes Beispiel:

Schlechte Beispiele:

Wenn Ihr Punkt nicht rund ist, lesen Sie bitte den folgenden Link um den optischen Weg vom 3. Spiegel zum Bett (Z-Achse) neu auszurichten, der nicht senkrecht genug ist.

Wenn Sie keine Punkte auf dem Klebeband finden, lesen Sie bitte die Anleitung für die erweiterte Justierung.

Schritt 9-2 - Entfernen Sie das Klebeband von der mittleren Düsenspitze

Kleben Sie das Klebeband auf das Papier.
Notieren Sie die Position und die Anzahl der Pulse wie auf dem Foto unten.

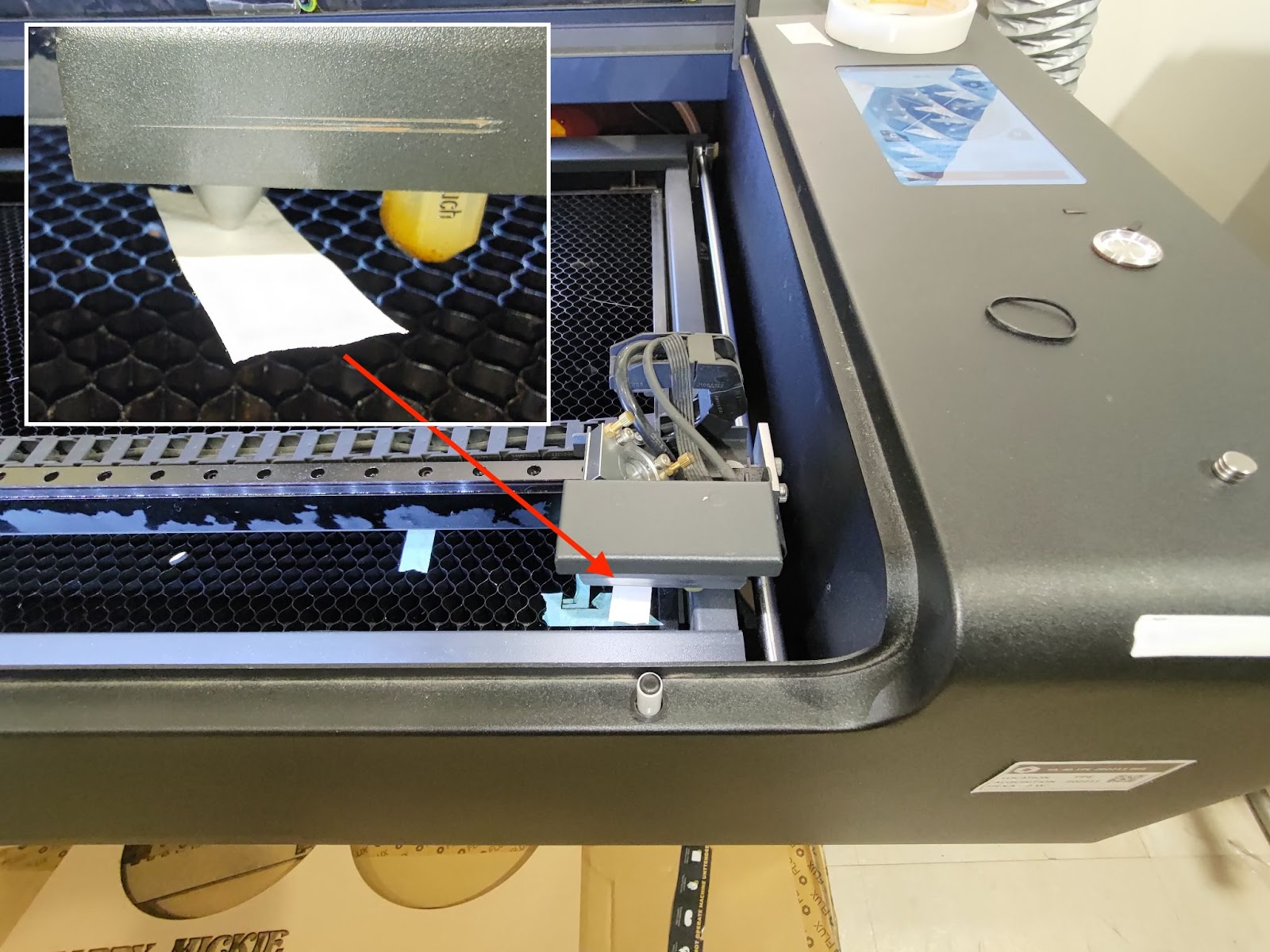

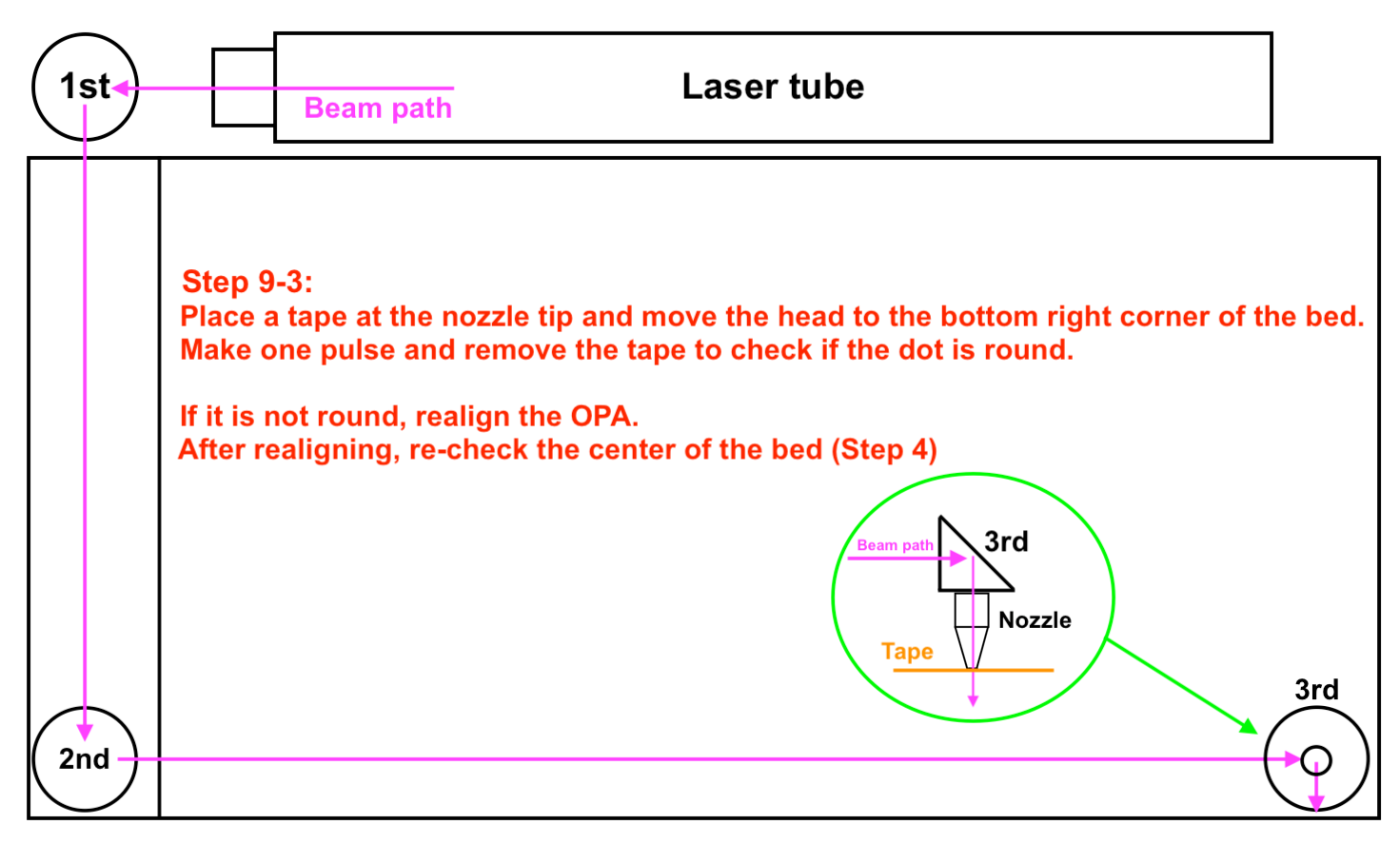

Schritt 9-3 - Überprüfen Sie den Z-Achsen-Weg an der unteren rechten Ecke des Bettes
Platzieren Sie eine Schicht Klebeband auf der Düsenspitze, bewegen Sie den Laserkopf in die untere rechte Ecke des Bettes und erzeugen Sie einen Puls.

Entfernen Sie das Klebeband und prüfen Sie, ob der Punkt rund ist.
(Es ist normal, dass der Eckpunkt kleiner ist als der Mittelpunkt. Bitte beachten Sie die folgenden Beispiele.)

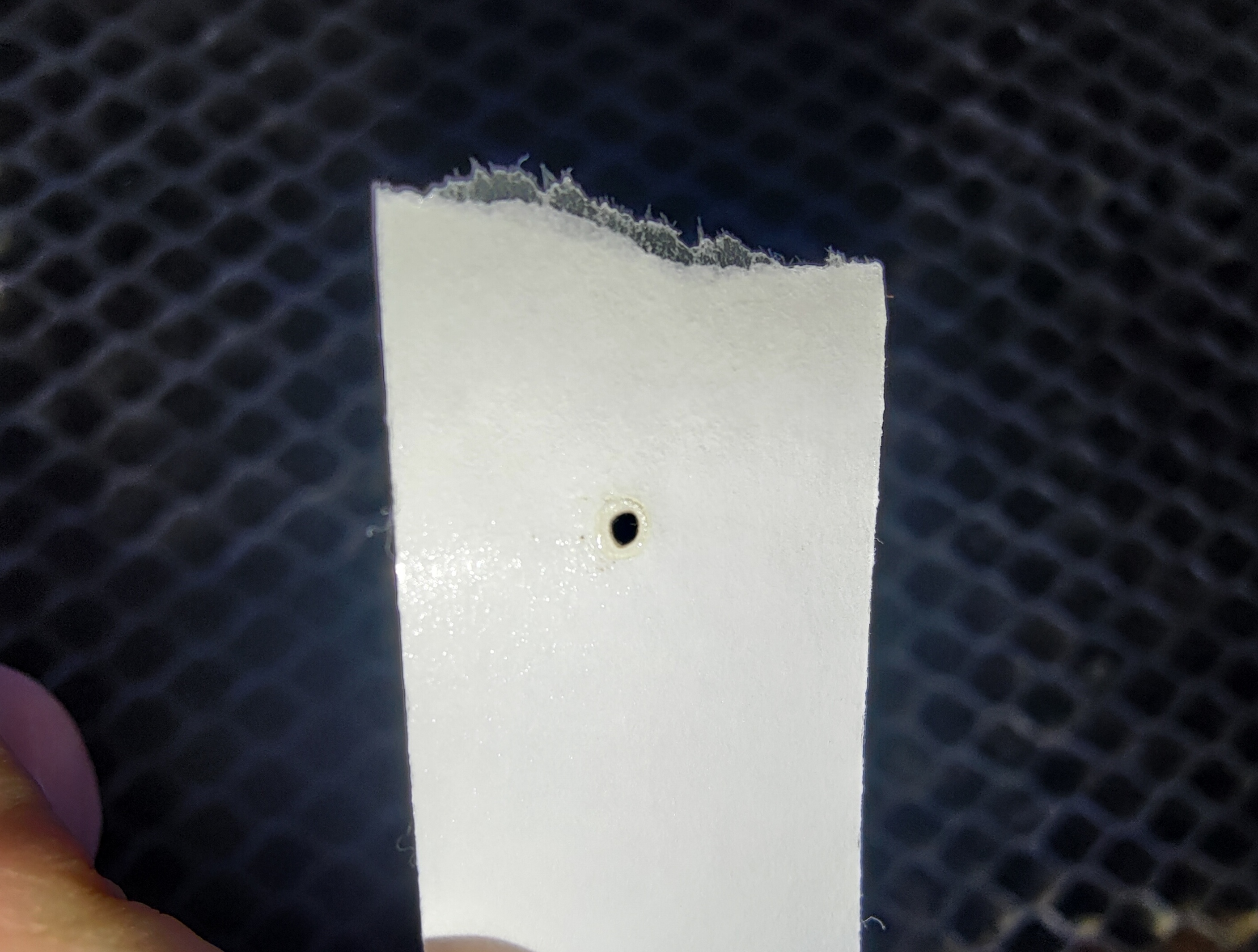

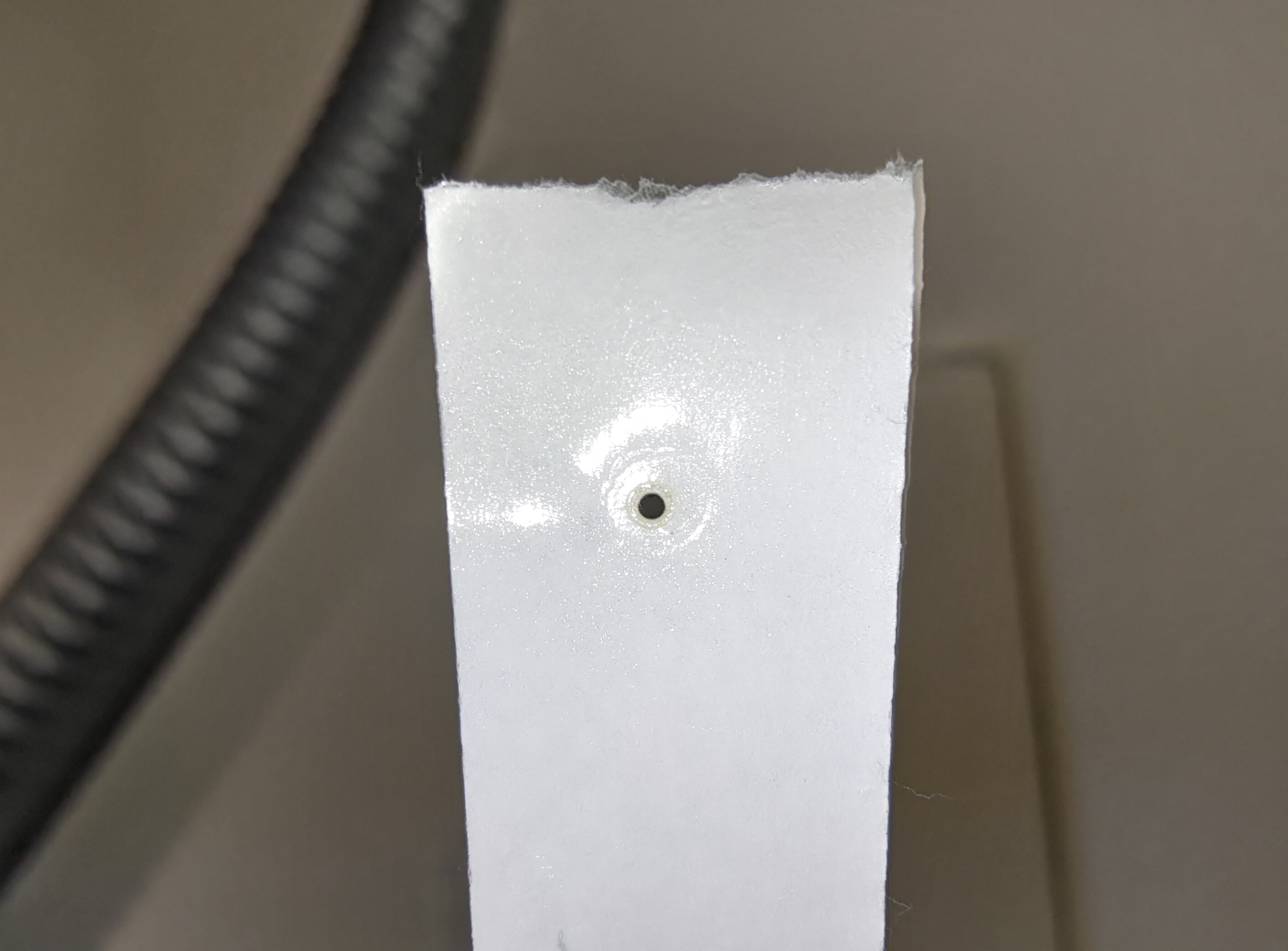

Gutes Beispiel:

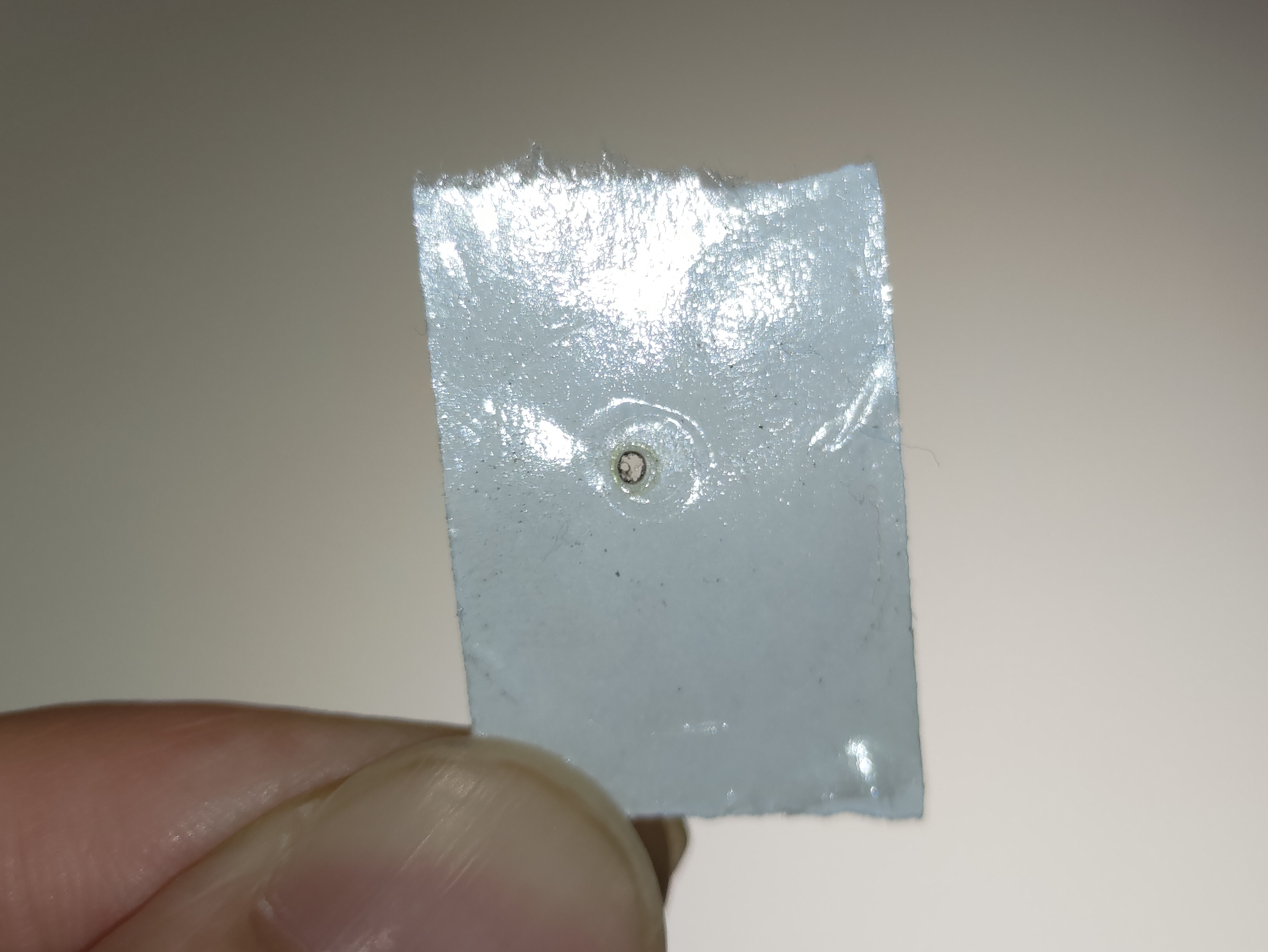

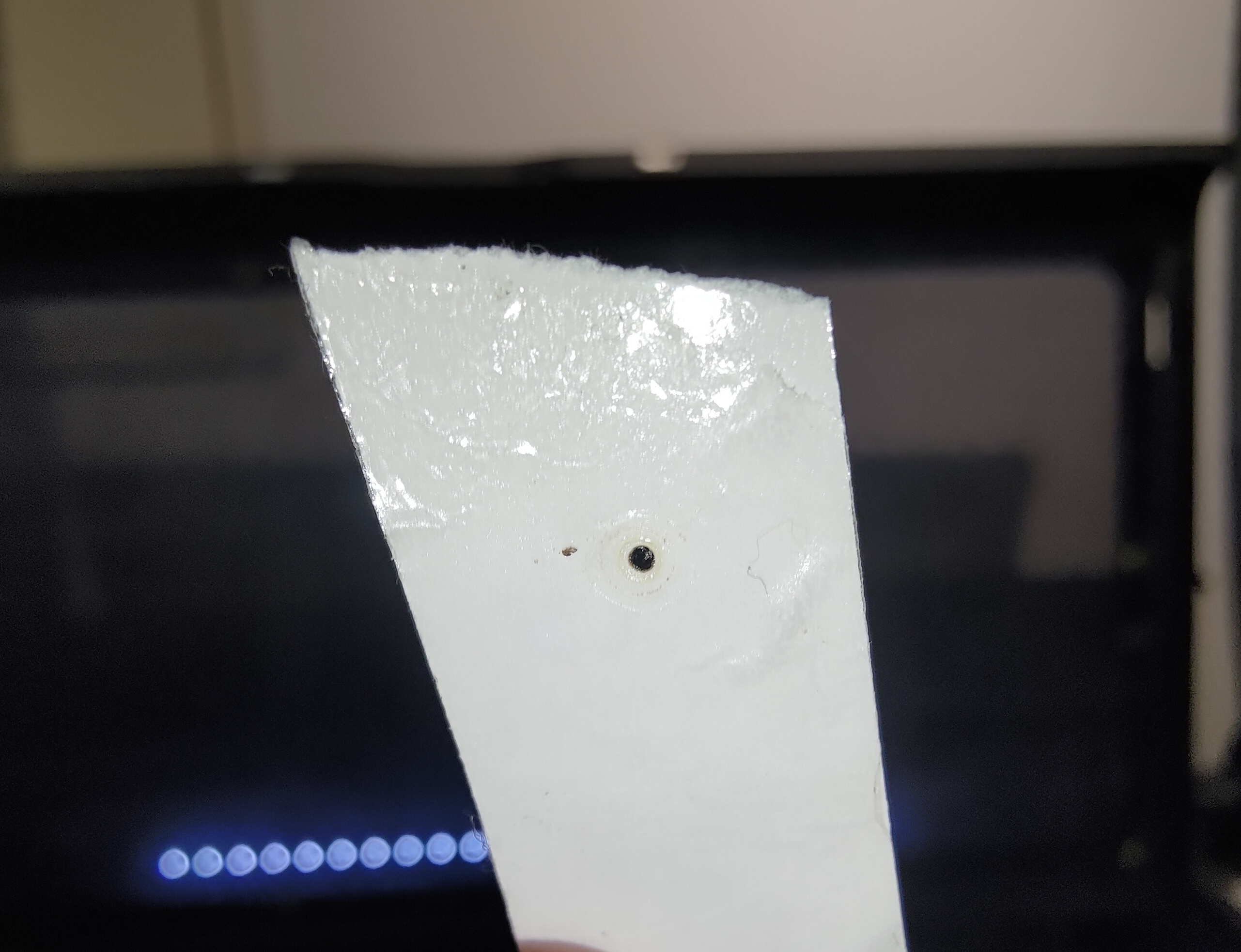

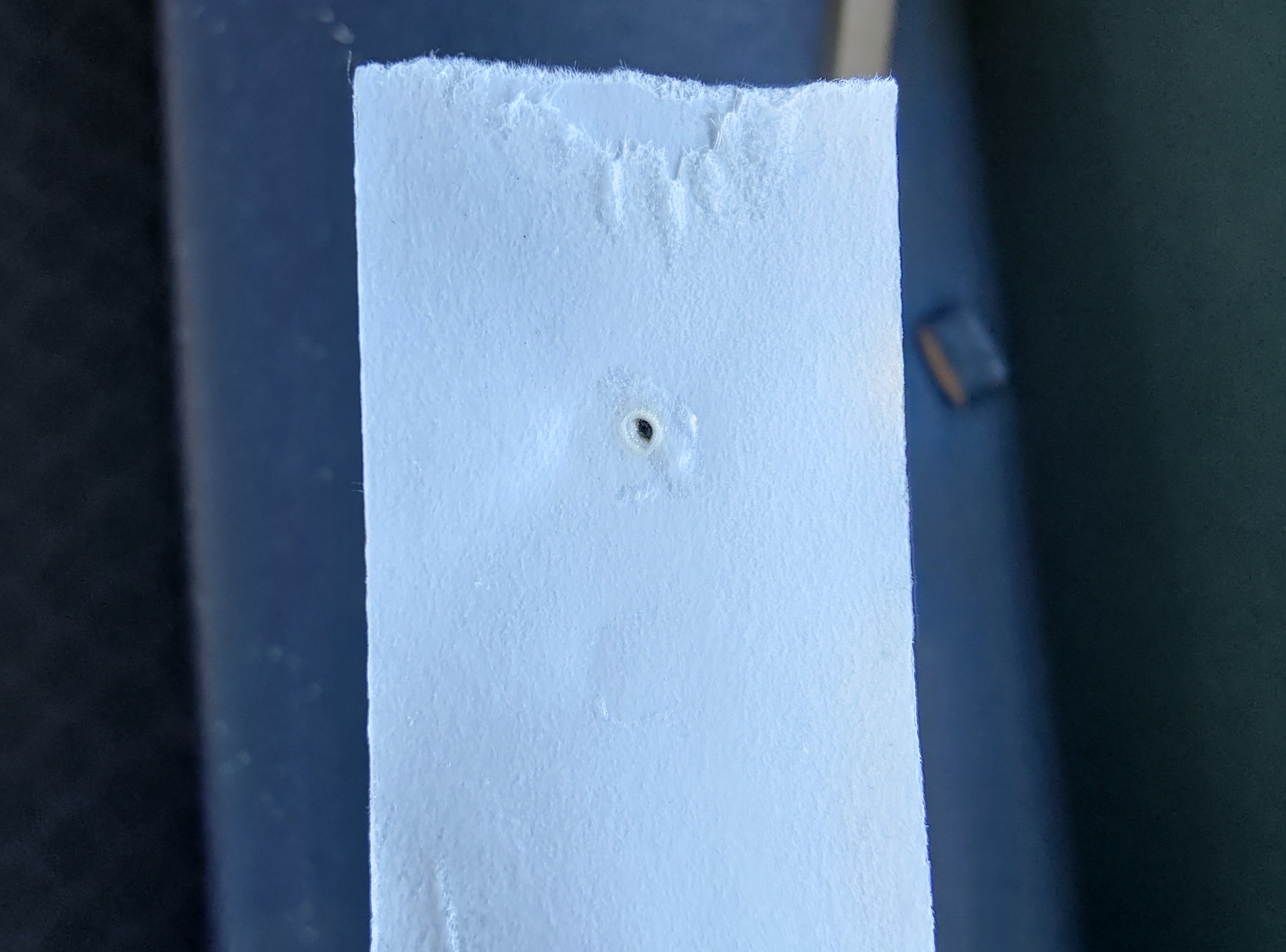

Akzeptable Beispiele:

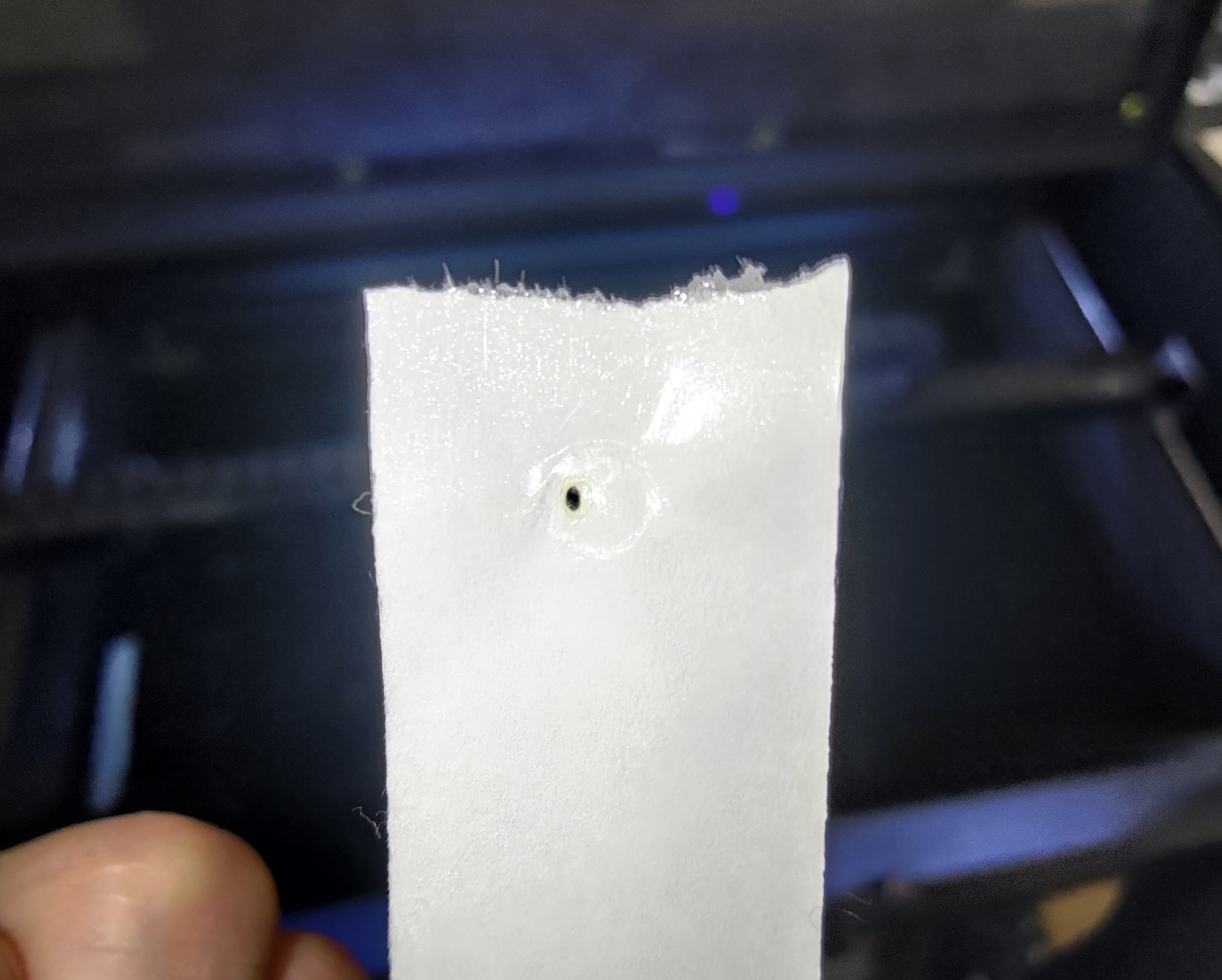

Schlechte Beispiele:

- Wenn Ihr Punkt nicht rund ist, folgen Sie dem untenstehenden Link, um den optischen Weg vom 3. Spiegel zum Bett (Z-Achse) neu auszurichten, der nicht senkrecht genug ist.
[4-8 Optische Pfadausrichtung]

Schritt 9-4 - Entfernen Sie das Klebeband von der unteren rechten Düsenspitze
Kleben Sie das Klebeband auf das Papier.
Notieren Sie die Position und die Anzahl der Pulse wie auf dem Foto unten.

Schritt 10 - Berichterstattung (Optional)

Das gesammelte Klebeband kann mit Ihrem lokalen Händler geteilt werden, wenn Sie ein Problem mit Ihrer Maschine haben.
Der optische Pfad ist ein Schlüsselfaktor, der das Ergebnis der Gravur und des Schneidens beeinflusst.

Bitte machen Sie ein Foto von den gesammelten Klebebändern und ein klares Foto von den Klebebändern an den Düsenspitzen, wie in den folgenden Beispielen:

Foto #1:

Foto #2:

#END
