4-10 Austausch der Laserröhre

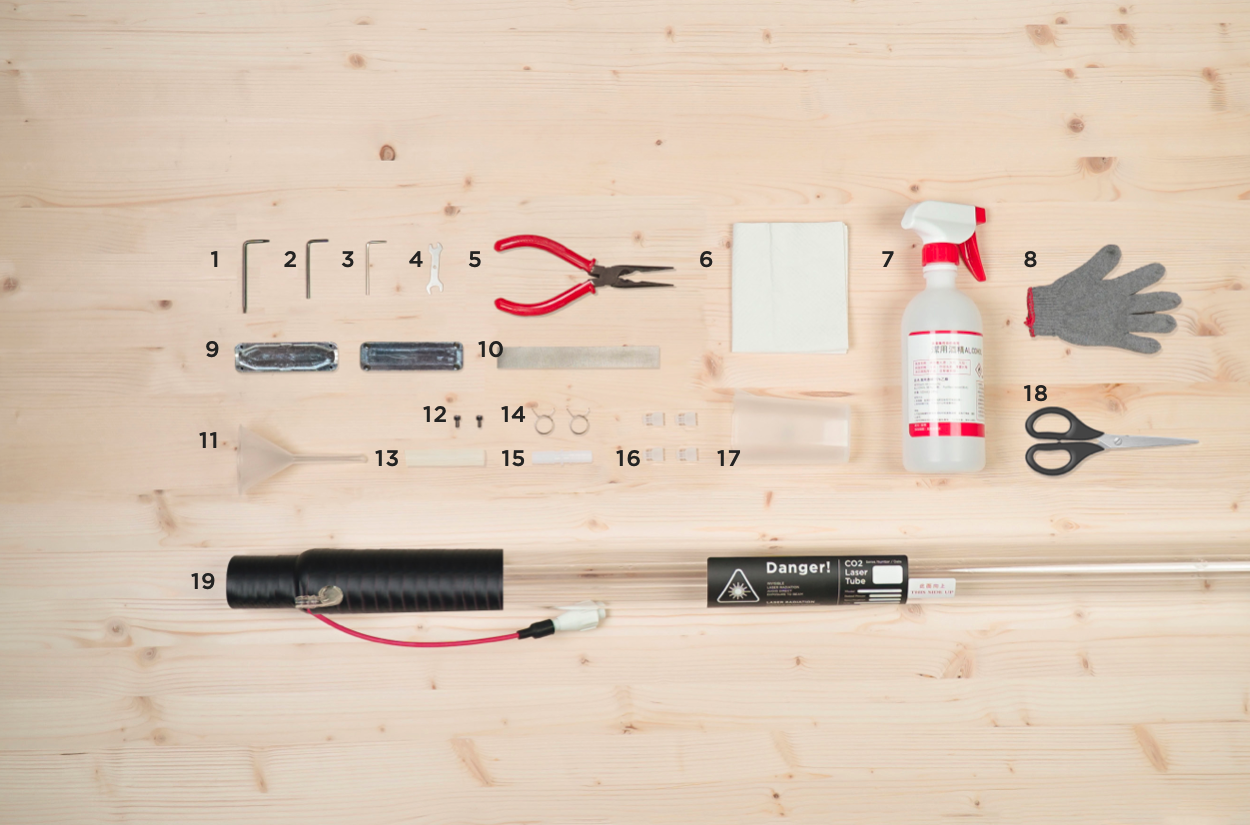

Austauschschritte

0. Netzstecker ziehen und Gehäuse öffnen

1. Bitte ziehen Sie zuerst den Netzstecker und ersetzen Sie dann die Laserröhre.
2. Bitte verwenden Sie den Torx-Schraubendreher, um die 2 Schrauben auf beiden Seiten der hinteren Abdeckung zu entfernen und heben Sie die Abdeckung an.
3. Sie können zuerst den Staub vom hinteren Gehäuse entfernen und dann die Laserröhre austauschen. Verwenden Sie einen Staubsauger oder eine Hochdrucksprühpistole, um den Staub vom hinteren Gehäuse zu entfernen. Wischen Sie anschließend den verschmutzten Bereich mit einem Papiertuch oder Lappen mit Alkohol ab. Warten Sie, bis das Gehäuse trocken ist, bevor Sie mit dem nächsten Schritt fortfahren.

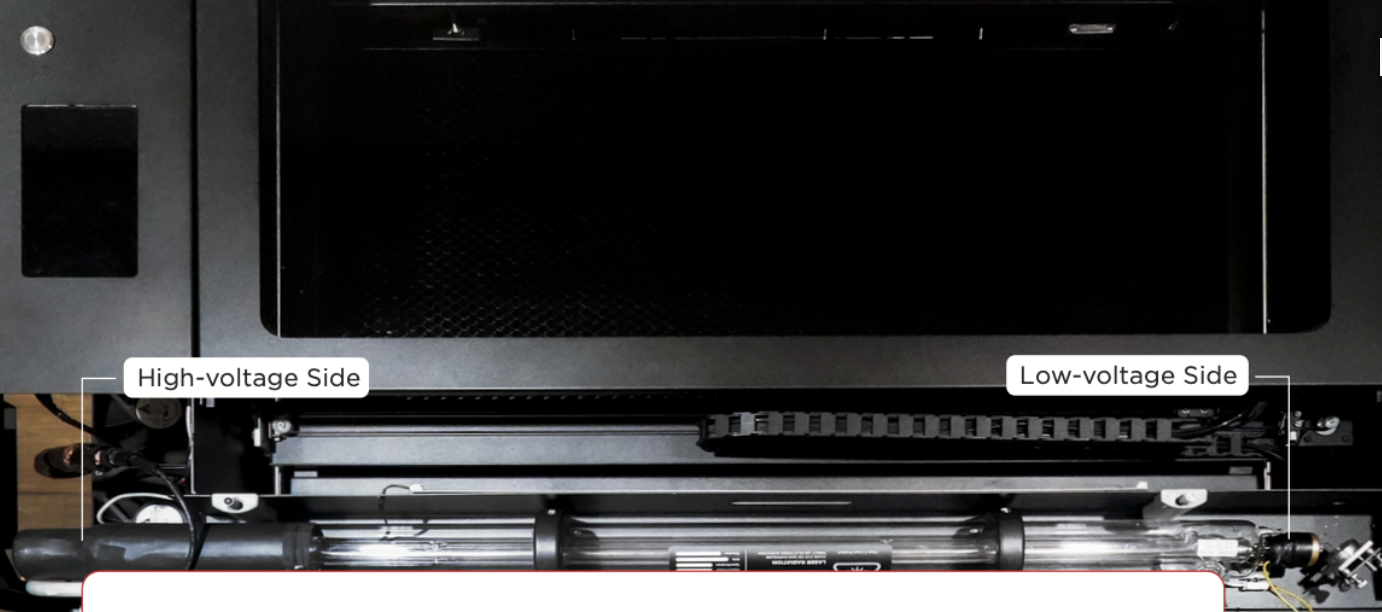

4. Die Laserröhre hat zwei Enden. Die Hochspannungsseite ("Hochspannung") befindet sich in der Nähe des Bildschirms und die Niederspannungsseite ("Niederspannung") in der Nähe des Reflexionsspiegels.
5. Bitte legen Sie auf beiden Seiten der Hoch- und Niederspannung einen Lappen oder ein Papiertuch, um Schäden am Gerät durch eindringendes Wasser zu vermeiden.

1. Trennen Sie die Laserröhrenkabel:

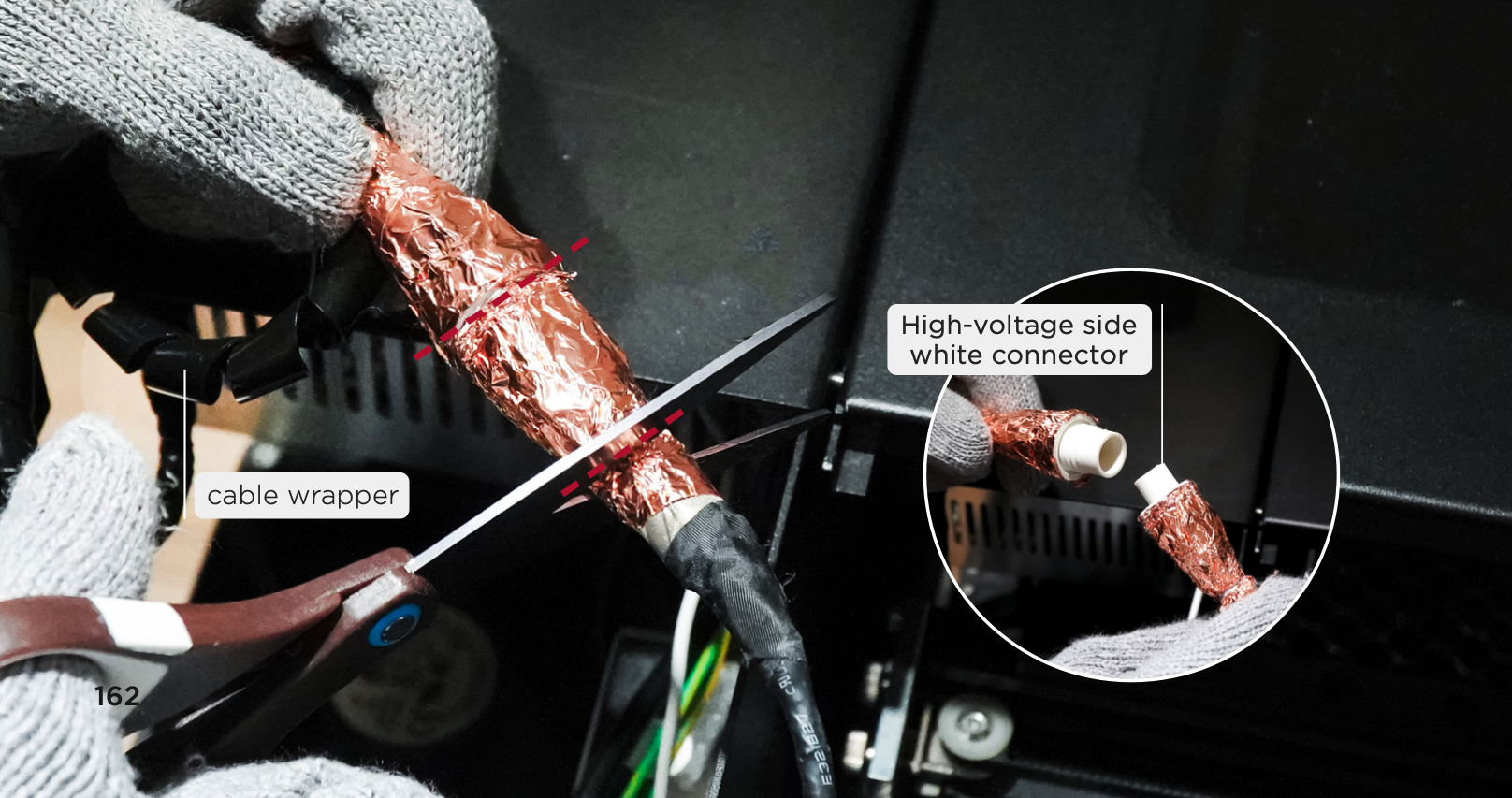

a. Abschneiden und lösen

Wenn dies nicht Ihr erster Röhrenaustausch ist, überspringen Sie bitte diesen Schritt und entfernen Sie das Aluminium direkt mit einem 2,5-mm-Inbusschlüssel.

1. Bitte tragen Sie die mitgelieferten Handschuhe
2. Entfernen Sie die Kabelummantelung
3. Schneiden Sie den Kupferteil mit einer Schere ab
4. Lösen Sie den weißen Stecker auf der Hochspannungsseite

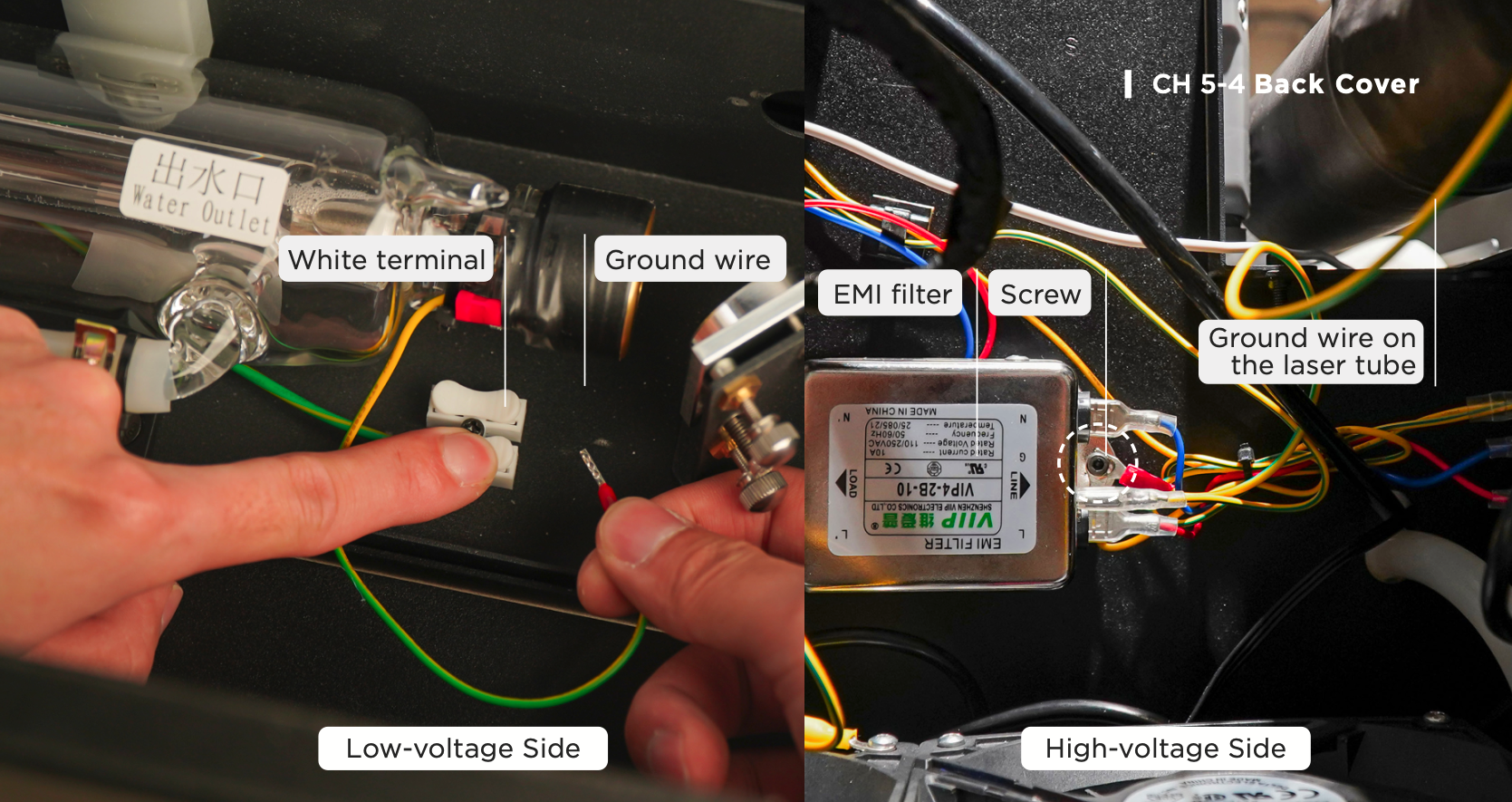

b. Trennen Sie die Kabel der Laserröhre

Drücken Sie den weißen Anschluss und ziehen Sie das Erdungskabel heraus

c. Entfernen Sie das Erdungskabel auf der Hochspannungsseite

Verwenden Sie den 2,5-mm-Inbusschlüssel, um die Schrauben im EMV-Filter zu lösen. Ziehen Sie anschließend das mit der Laserröhre verbundene Erdungskabel heraus.

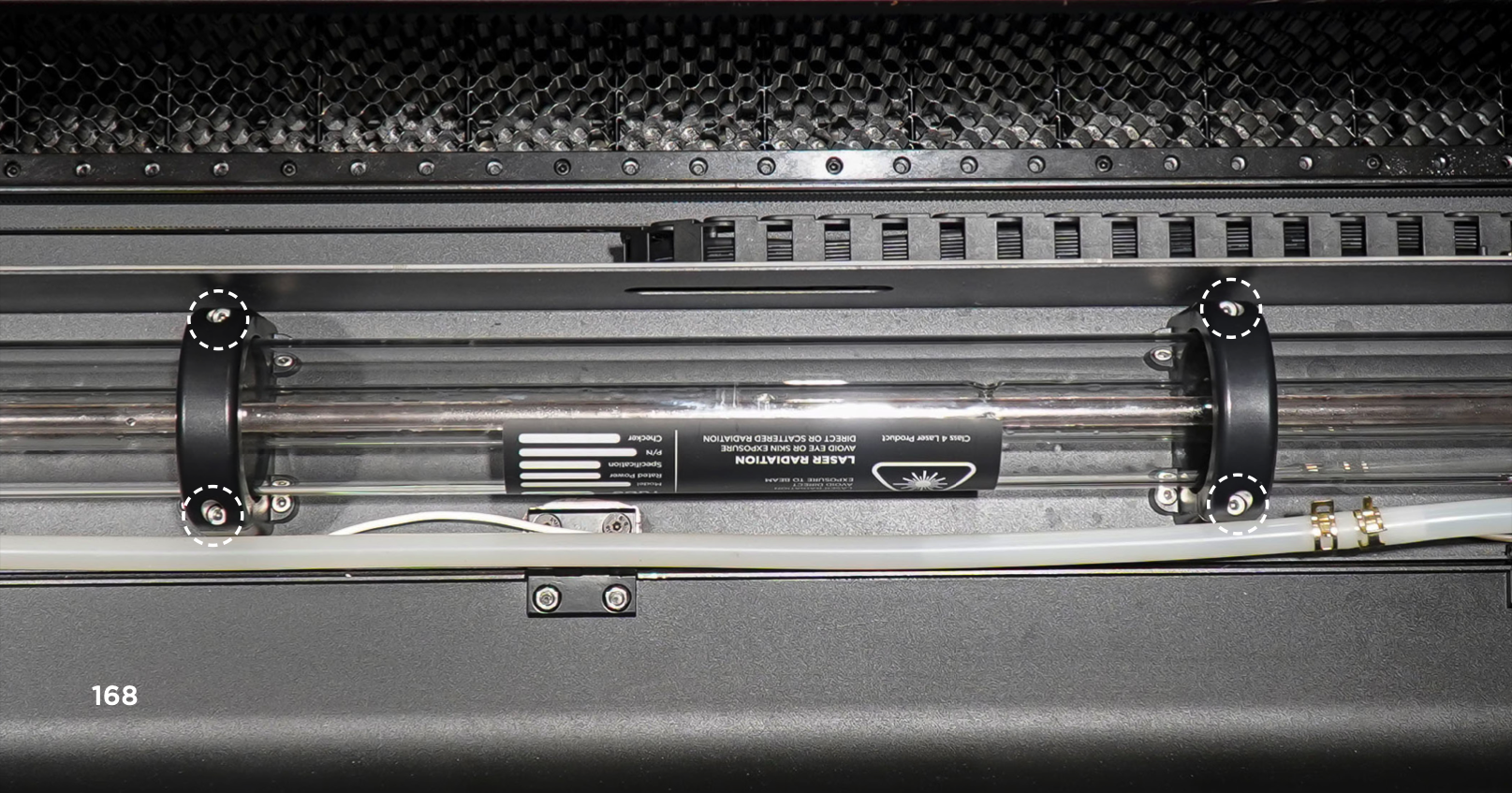

2. Lösen Sie die Halterungen der Laserröhre

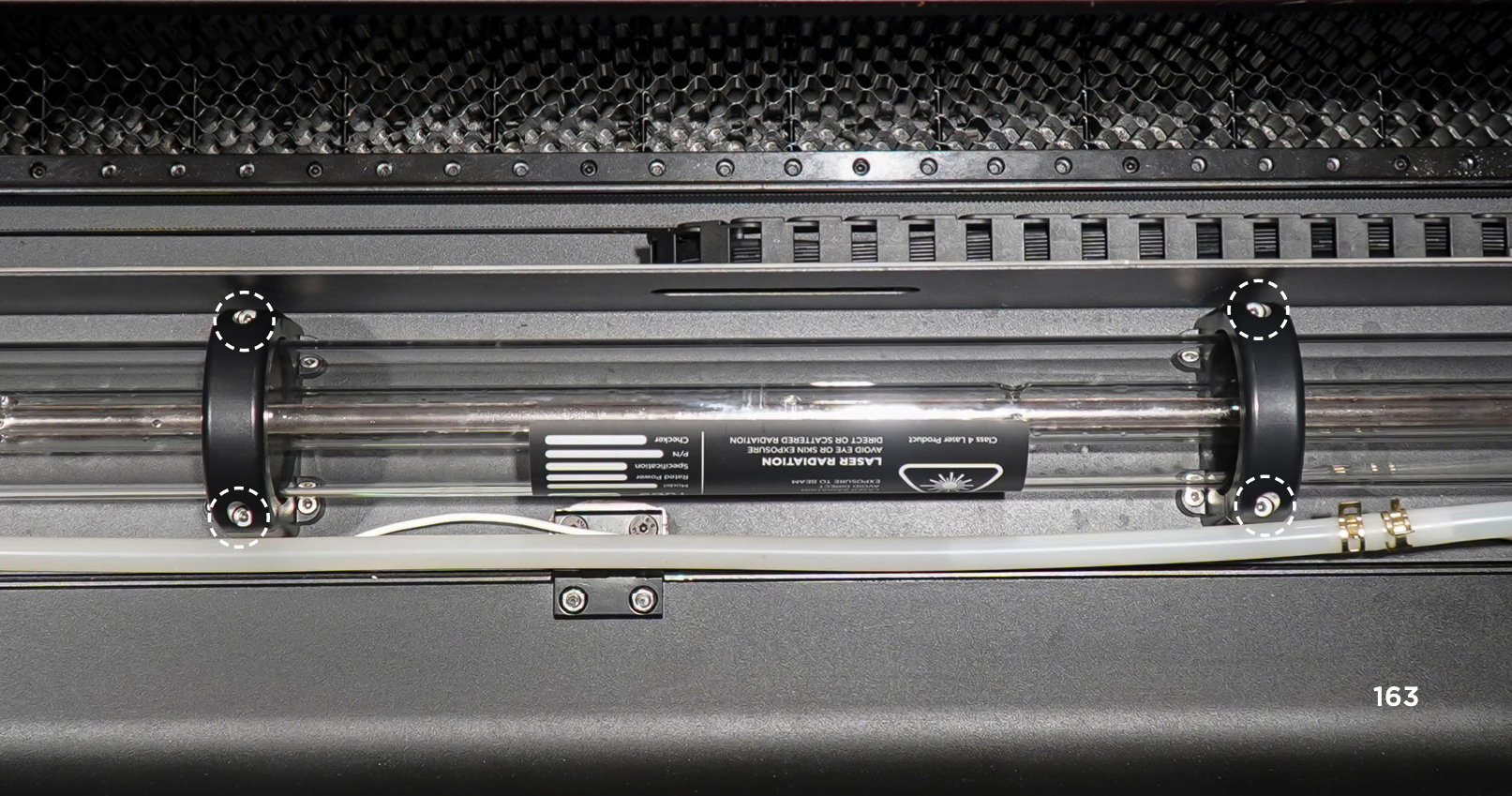

Verwenden Sie den 3-mm-Inbusschlüssel, um insgesamt 4 Schrauben an den Halterungen der Laserröhre zu lösen.

3. Entfernen Sie die Wasserschläuche

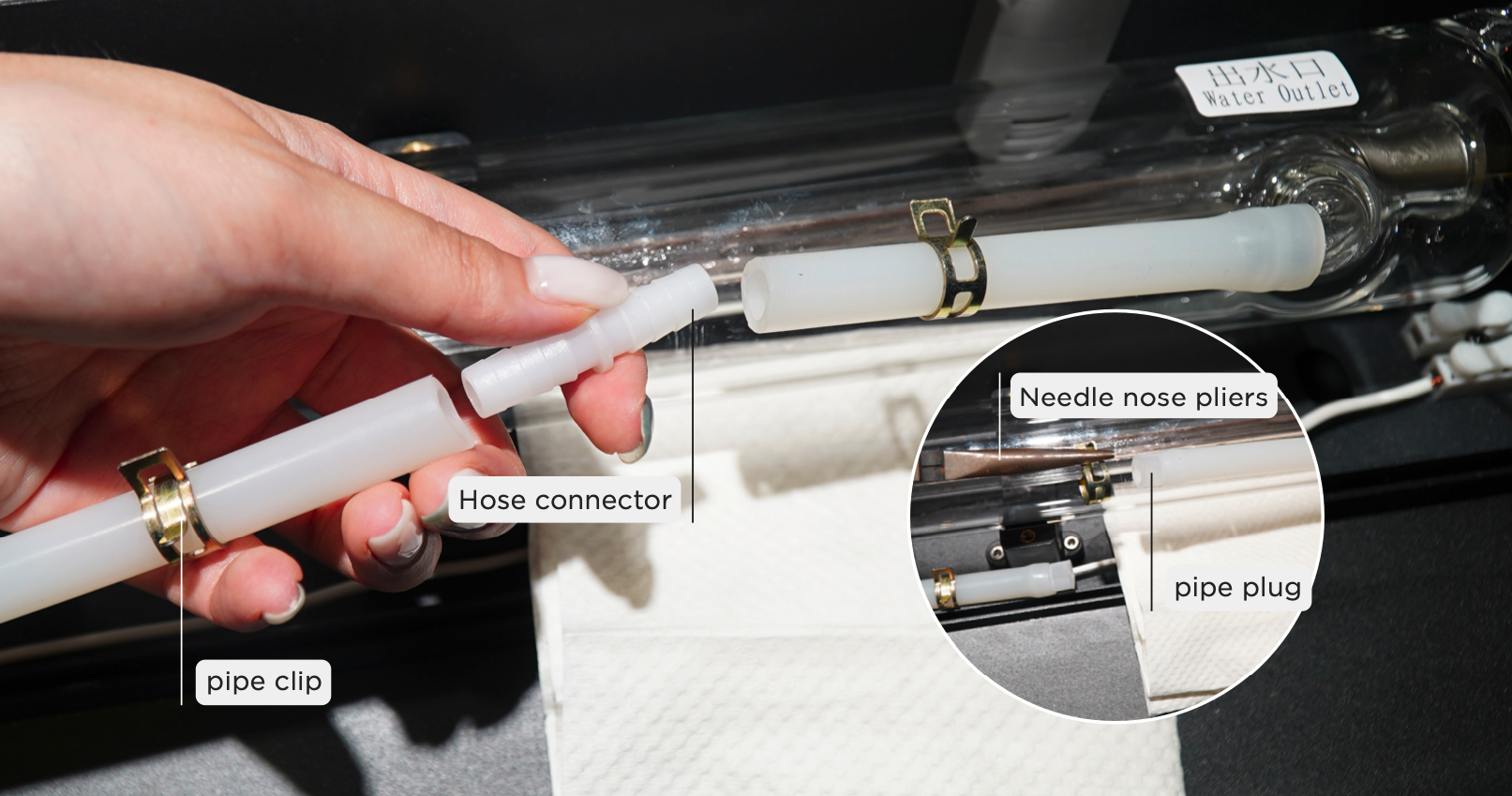

a. Begeben Sie sich zur Niederspannungsseite.

1. Drücken Sie die Klemme mit einer Spitzzange nach außen
2. Entfernen Sie den Schlauchanschluss und bewahren Sie ihn für die spätere Verwendung auf
3. Entfernen Sie die Schlauchschelle am kurzen Schlauch und bewahren Sie sie für die spätere Verwendung auf
4. Stellen Sie sicher, dass die beiden Öffnungen der Wasserschläuche in den Rohrstopfen eingeführt sind, um Wasseraustritt zu vermeiden.

⚠️ Legen Sie unbedingt ein Handtuch, einen Lappen oder Küchenpapier unter die Hochspannungs- und Niederspannungsseite. Wasseraustritt kann zu Fehlfunktionen des Geräts führen.

b. Trennen Sie den Wasserschlauch von der Hochspannungsseite

Die Laserröhre kann von den Halterungssitzen zur Rückabdeckung bewegt werden, was das Herausziehen des Schlauchs erleichtert.

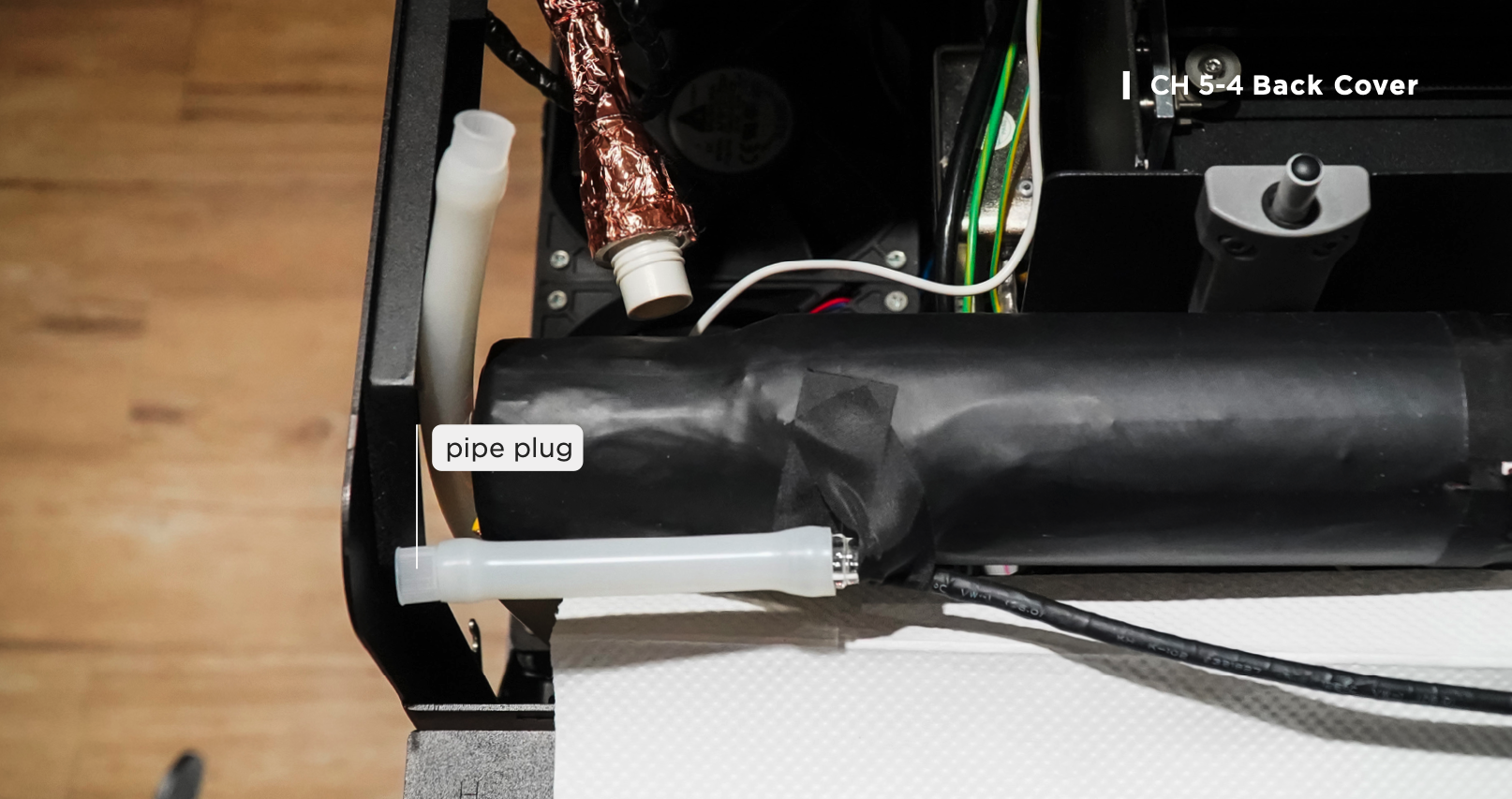

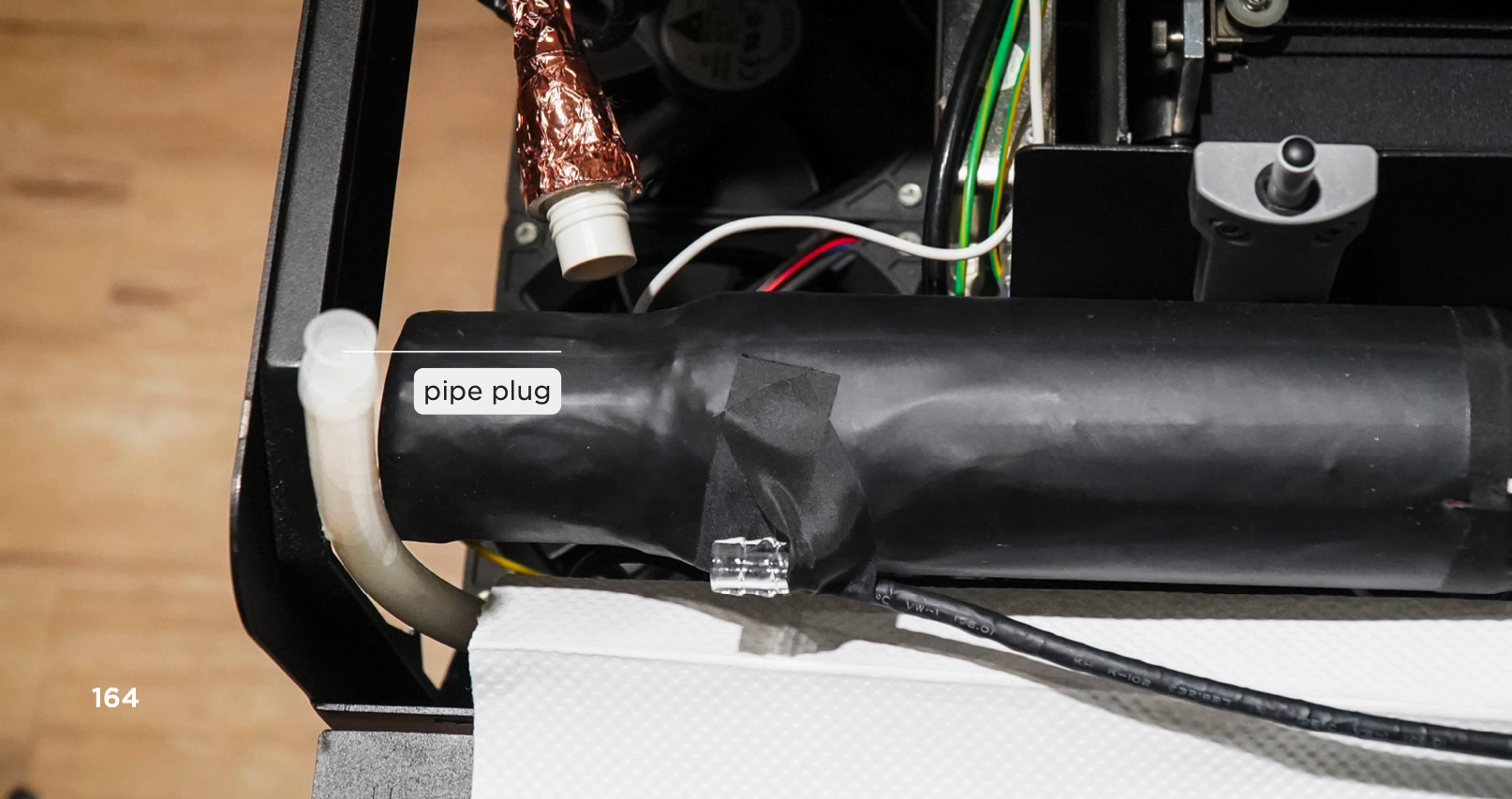

c. Setzen Sie nach dem Abnehmen den Rohrstopfen ein

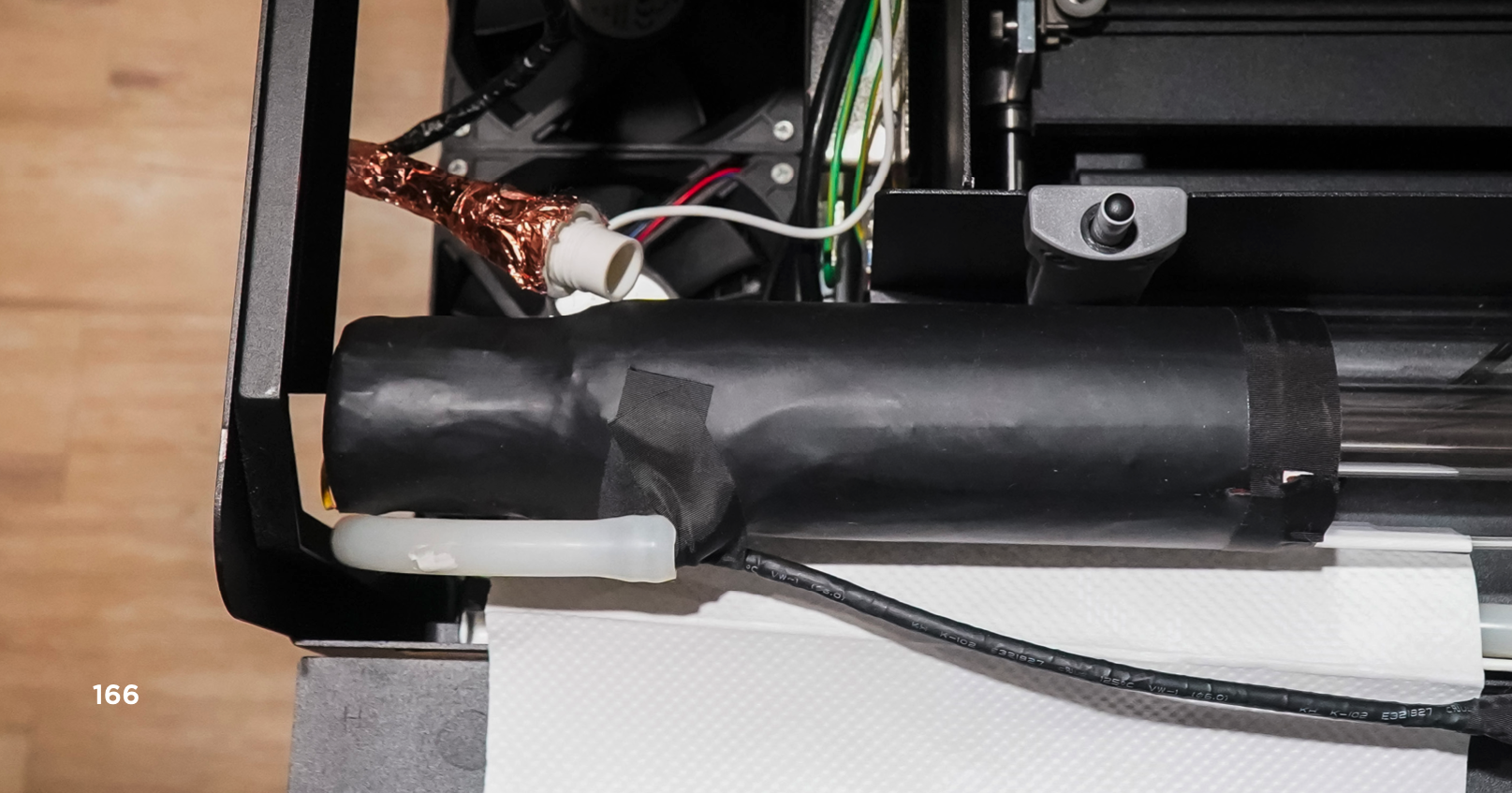

d. Setzen Sie den mitgelieferten Wasserschlauch ein und verbinden Sie ihn mit dem Wassereinlass der Laserröhre, um Wasseraustritt zu vermeiden

⚠️ Vermeiden Sie den Kontakt von Geräteteilen mit Wasser. Falls Wasser austritt oder sich verteilt, lassen Sie das Gerät vor der Inbetriebnahme vollständig trocknen.

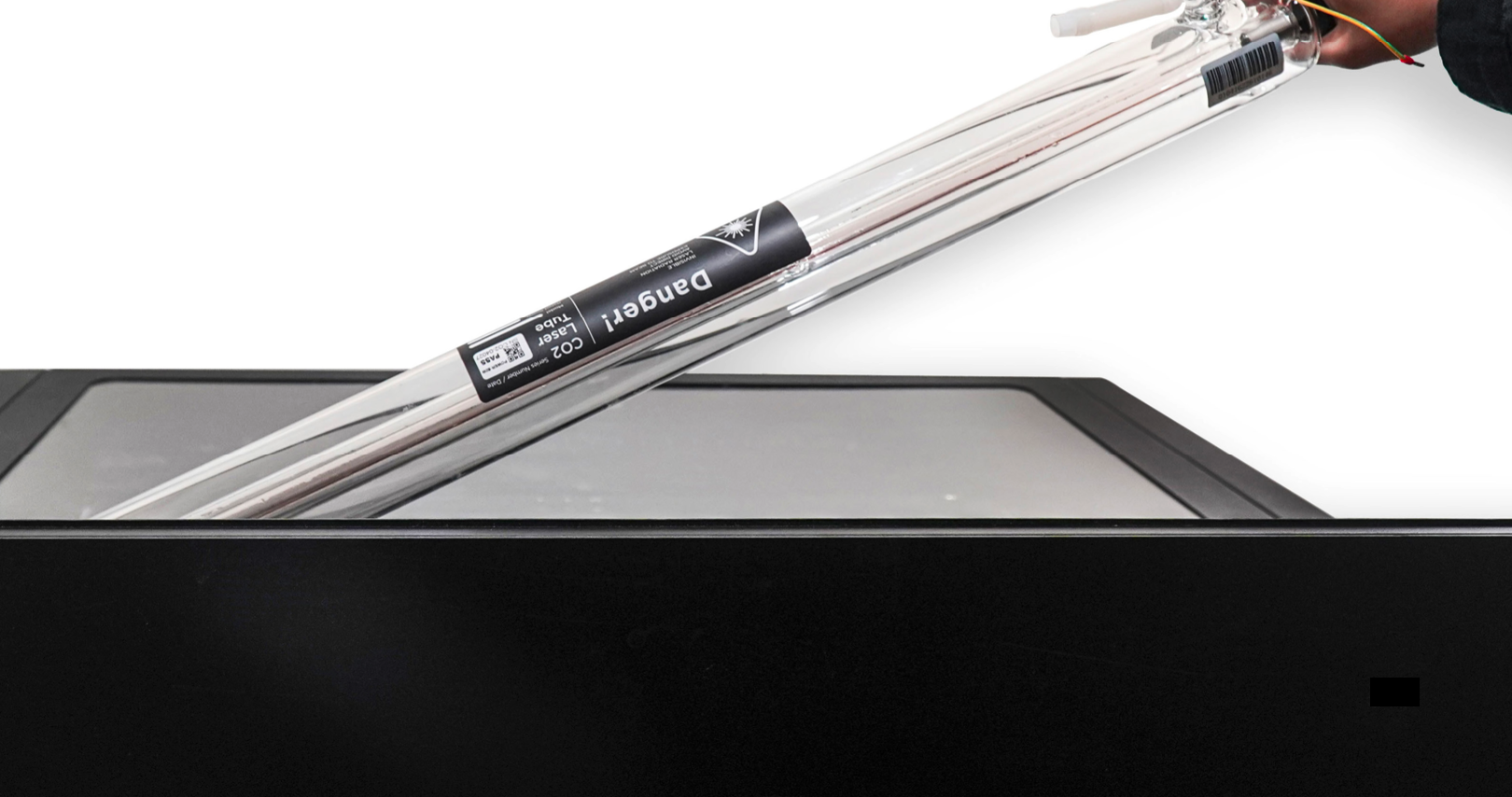

4. Entfernen Sie die Laserröhre

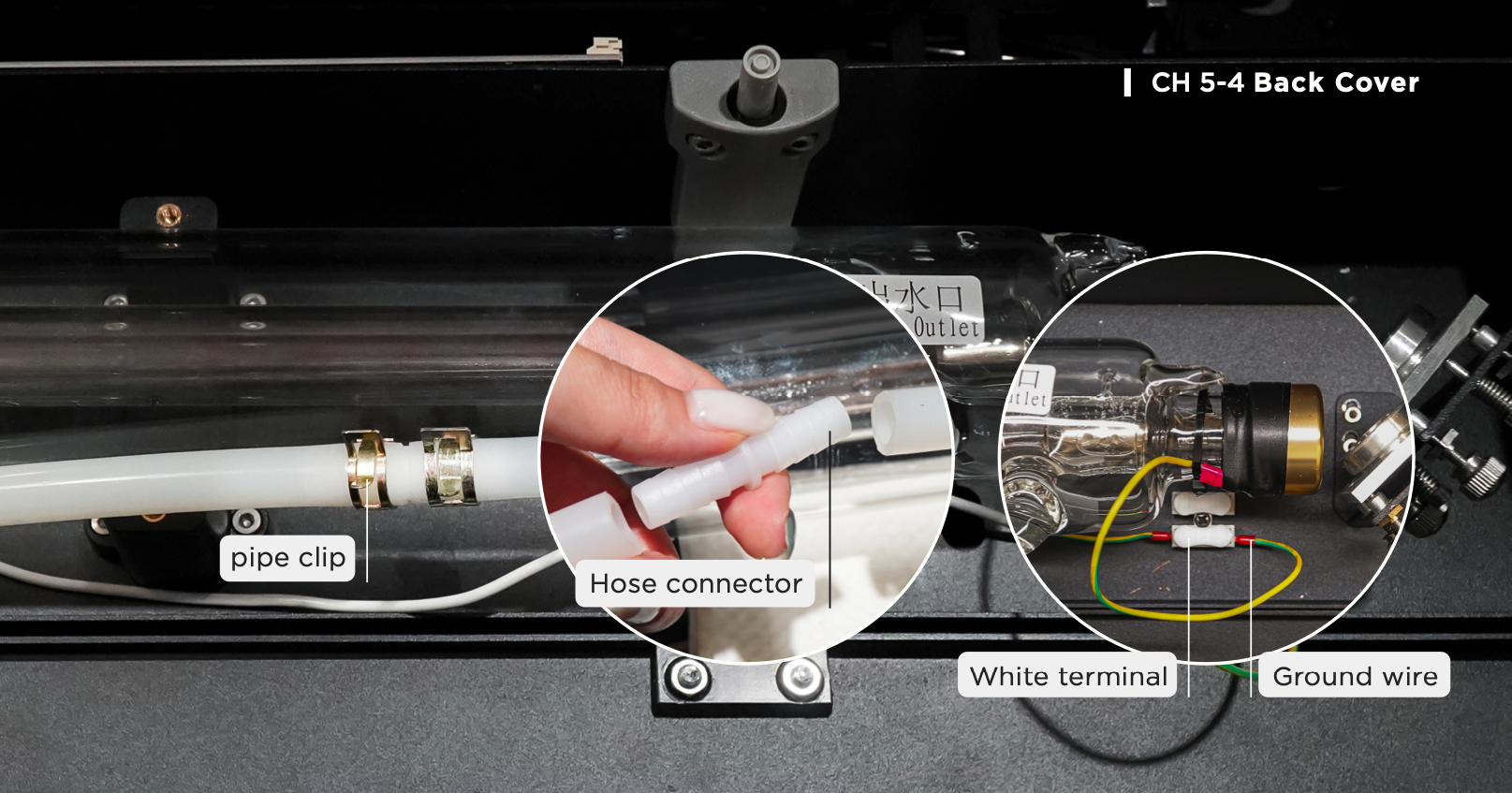

5. Setzen Sie die neue Laserröhre und den Wasserschlauch ein

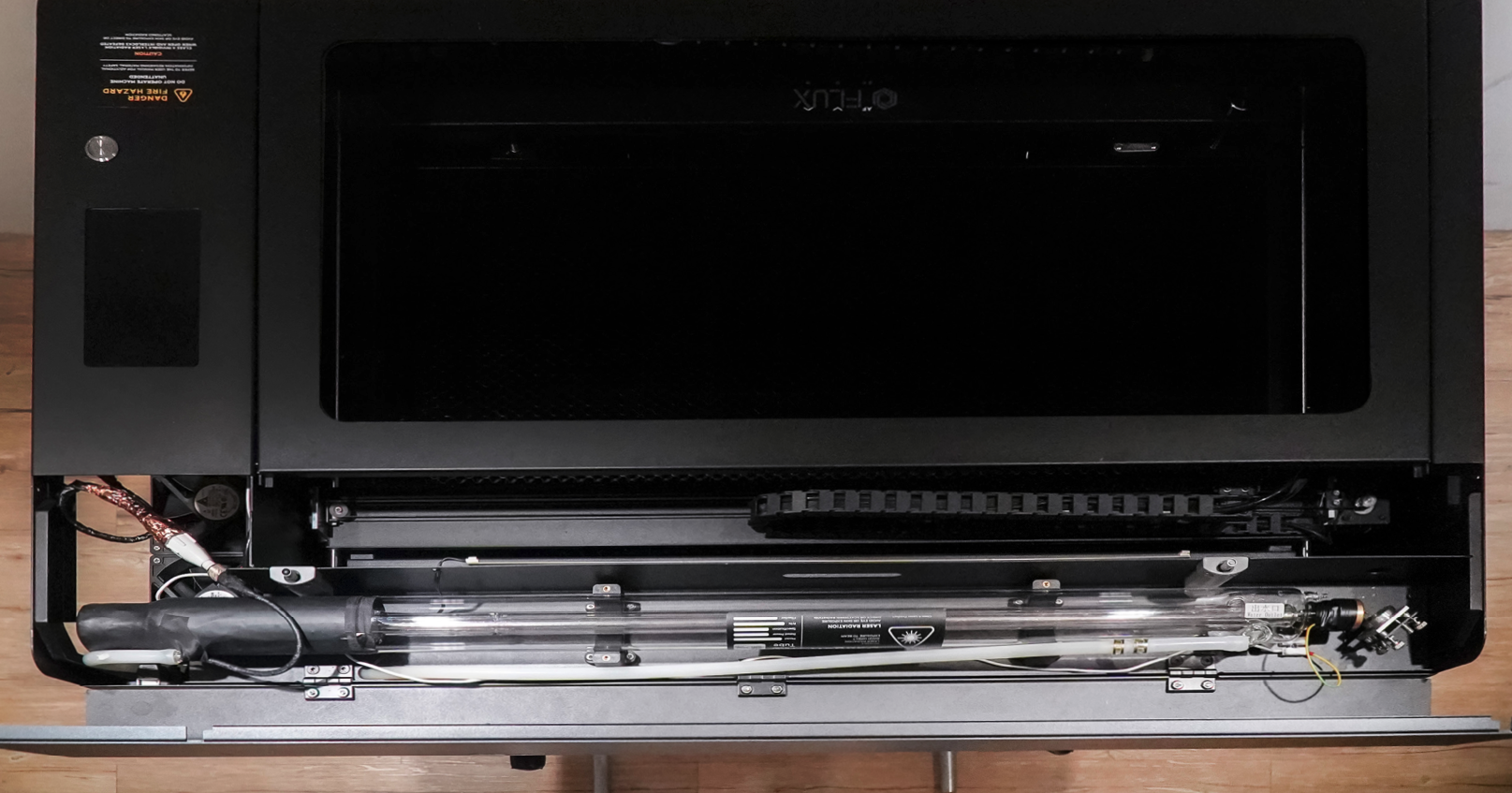

a. Platzieren Sie die Laserröhre gemäß der Abbildung

b. Entfernen Sie den Wasserschlauchstopfen auf der Hochspannungsseite und befestigen Sie den Wasserschlauch an der Laserröhre

c. Wechseln Sie zur Niederspannungsseite > Entfernen Sie den Schlauchstopfen > Befestigen Sie die Schlauchklemme am kürzeren Wasserschlauch > Stecken Sie den Schlauchanschluss ein > Schieben Sie die Schlauchklemmen mit einer Spitzzange zur Anschlussseite, um Wasserleckagen zu verhindern.
d. Drücken Sie die weiße Klemme nach unten und führen Sie das Erdungskabel ein > Lassen Sie die weiße Klemme los > Ziehen Sie vorsichtig am Erdungskabel, um zu prüfen, ob es fest verbunden ist.

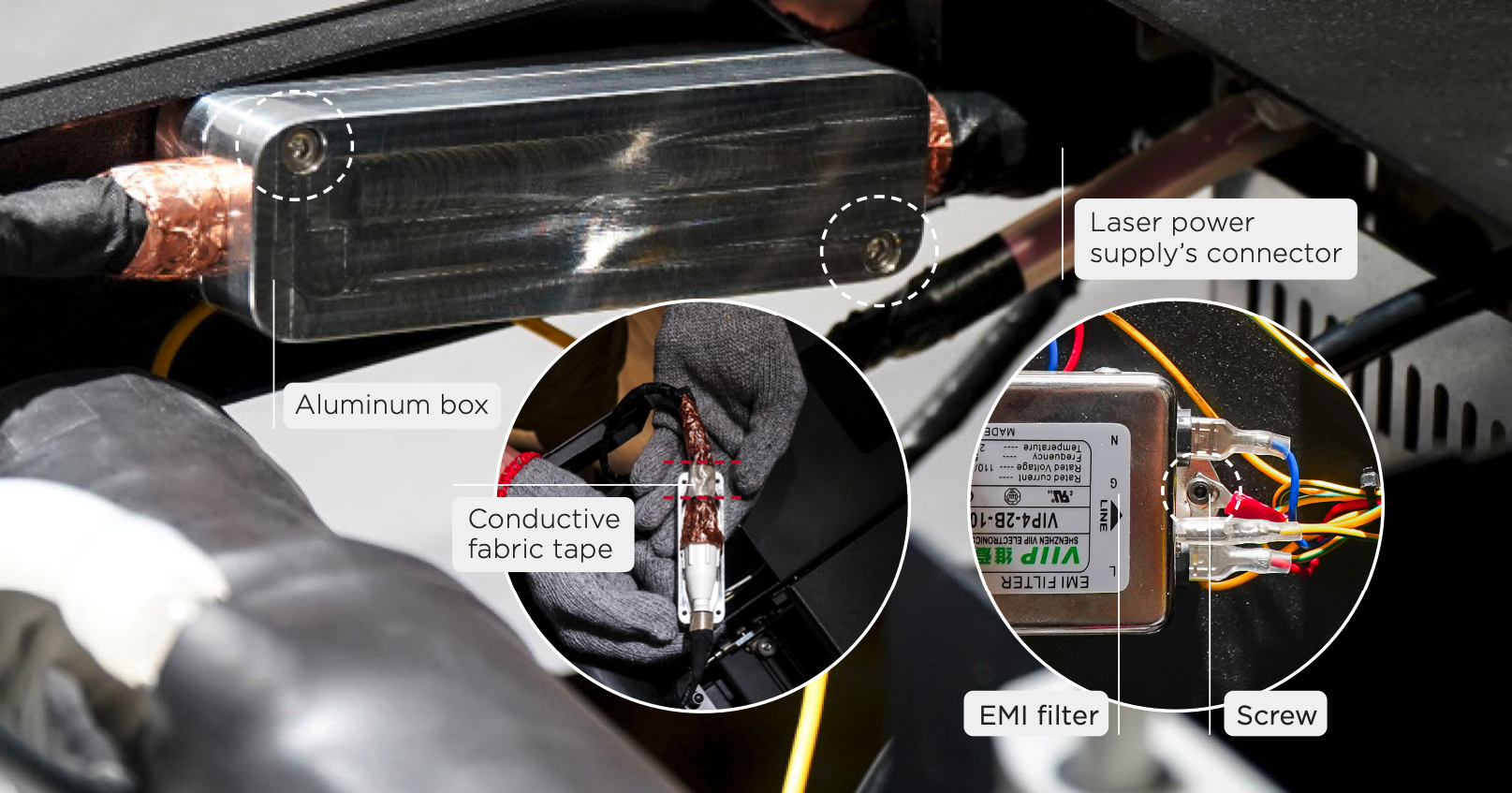

6. Bringen Sie leitfähiges Gewebeklebeband an; installieren Sie das Aluminiumgehäuse und stellen Sie die Erdungsverbindung her

a. Verbinden Sie den weißen Stecker auf der Hochspannungsseite und bringen Sie das leitfähige Gewebeklebeband am Stecker des Lasernetzteils an
b. Stecken Sie den weißen Stecker in das Aluminiumgehäuse, montieren Sie es auf der Abdeckung und ziehen Sie die Schrauben mit einem 2,5-mm-Inbusschlüssel fest. (Das Gehäuse kann im Raum beliebig platziert werden, solange Kabel und Drähte nicht geknickt oder verdreht sind.)
c. Führen Sie das Erdungskabel auf der Hochspannungsseite der Laserröhre in die Schraubenposition am EMV-Filter ein > Ziehen Sie die Schraube fest.

7. Ziehen Sie die Laserröhrenhalter wieder fest

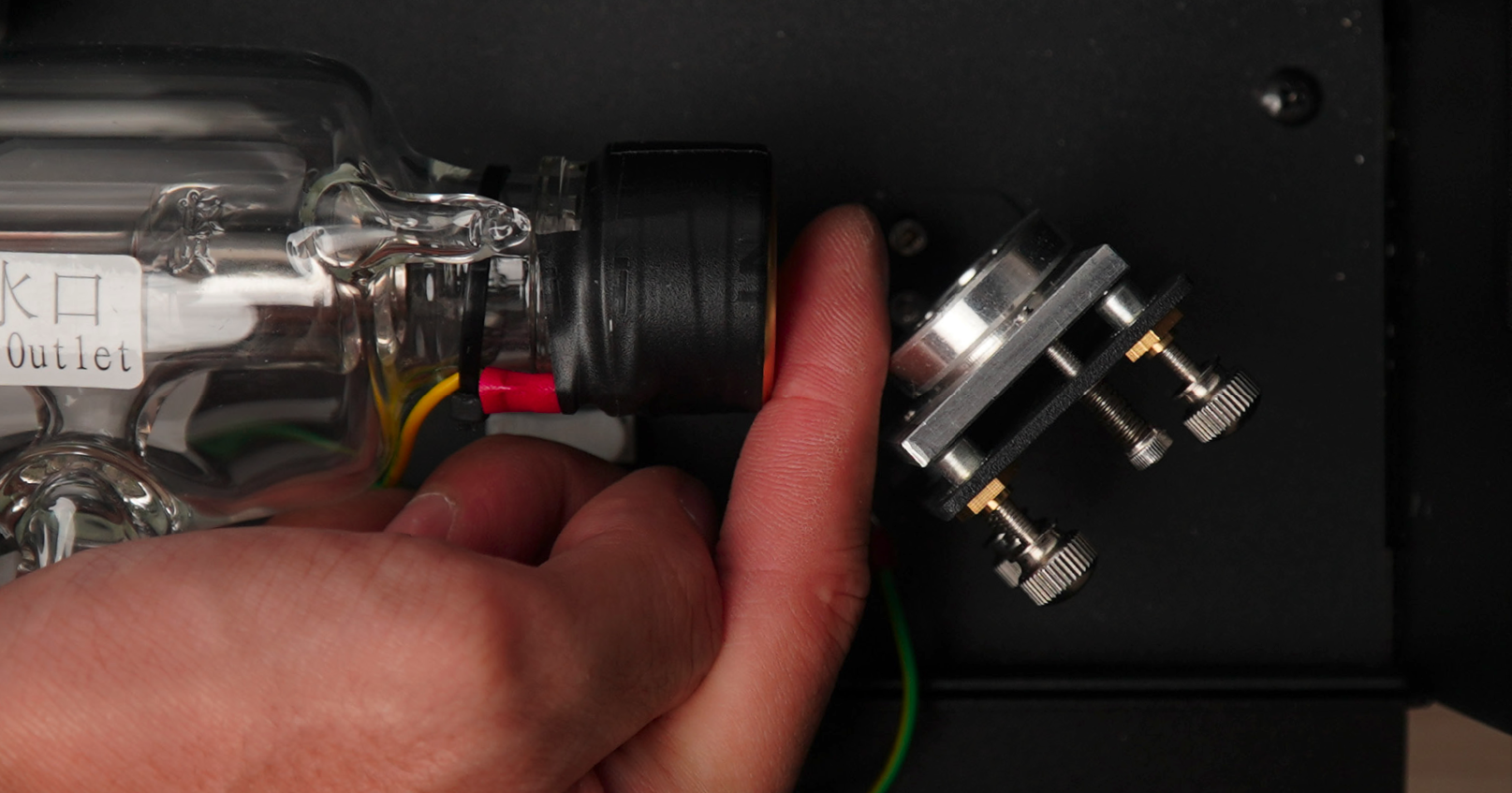

a. Positionieren Sie die Laserröhre so, dass ein Fingerbreit Abstand zum hinteren Ende bleibt, etwa 15 mm vom Laserröhrenende bis zum ersten Umlenkspiegel > Stellen Sie sicher, dass die Wasserschläuche keine Falten oder Knicke aufweisen

b. Verwenden Sie den 3-mm-Inbusschlüssel, um insgesamt 4 Schrauben an den Laserröhrenhaltern festzuziehen > Rütteln Sie vorsichtig an der Laserröhre, um sicherzustellen, dass sie sich nicht verschiebt.

8. Schließen Sie das Netzkabel an und starten Sie die Maschine

Nachdem Sie sich vergewissert haben, dass die Installation korrekt ist, können Sie das Netzkabel anschließen und die Maschine starten.

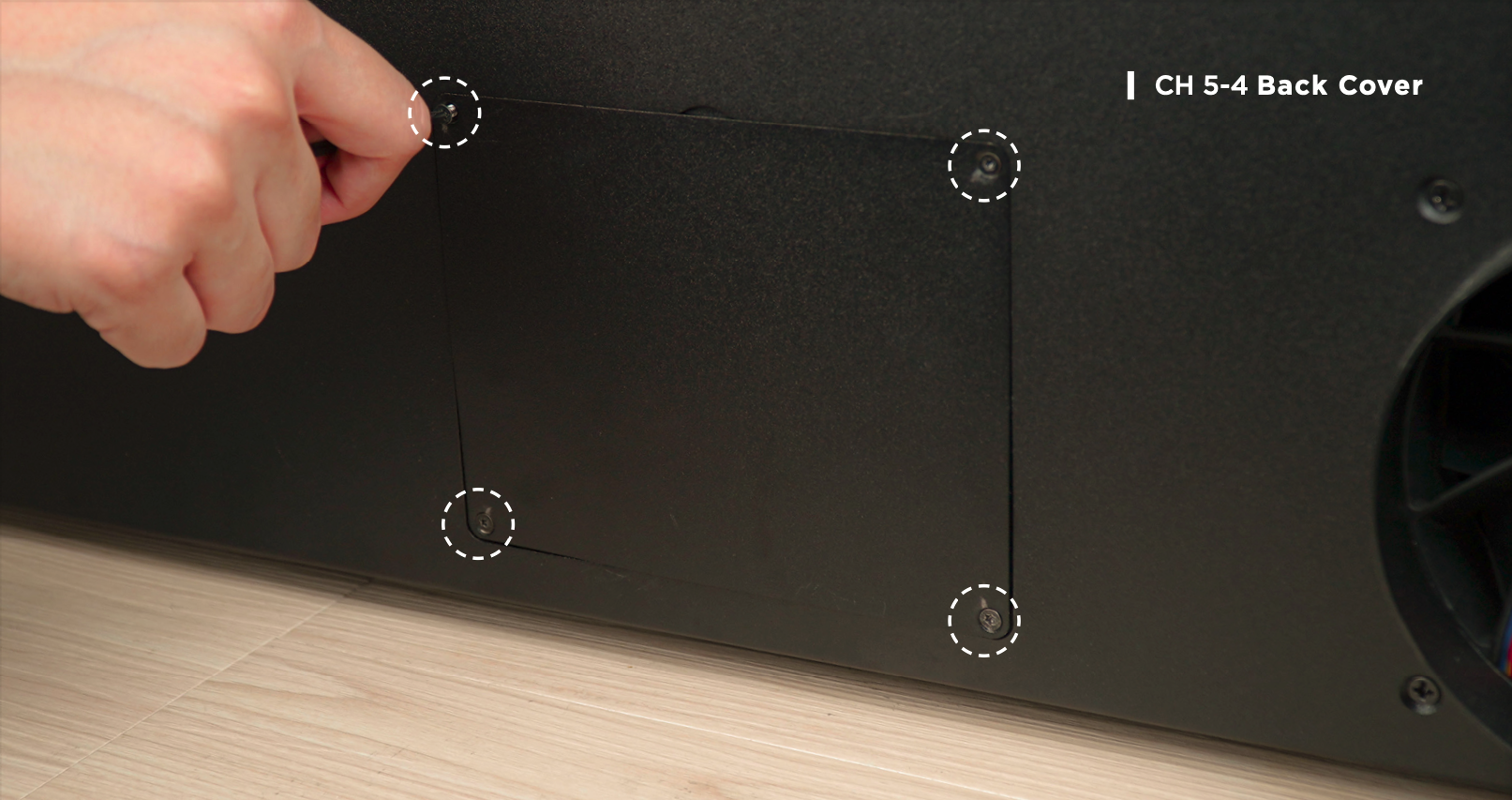

9. Entnehmen Sie die Wasserpumpe

Lösen Sie mit einem Torx-Schraubendreher die vier Schrauben an der Wasserpumpenabdeckung > Entnehmen Sie die Wasserpumpe.

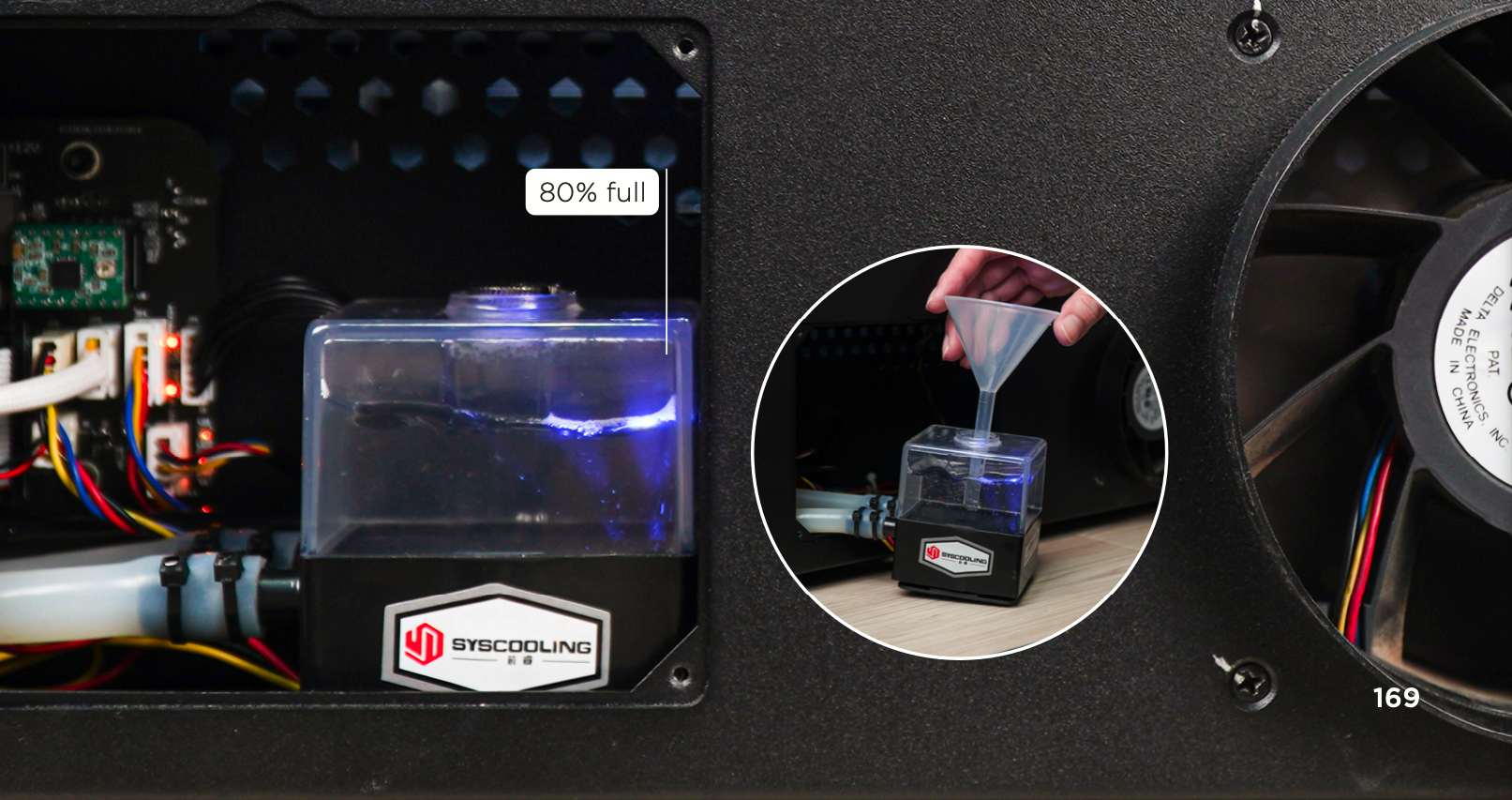

10. Wasser auffüllen

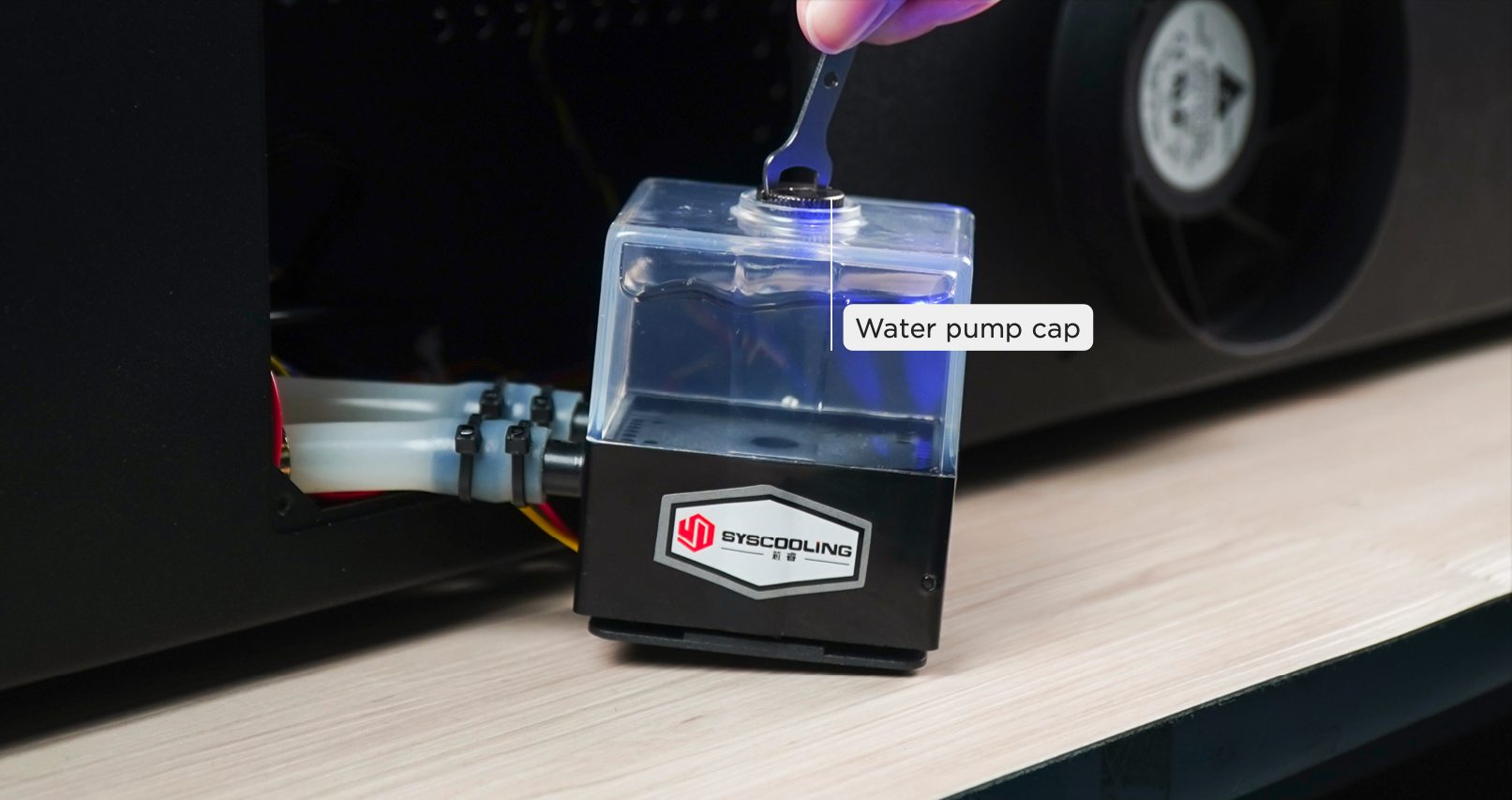

1. Öffnen Sie den Wasserpumpendeckel mit dem Doppelmaulschlüssel
2. Setzen Sie den Trichter ein
3. Füllen Sie die Wasserpumpe mit destilliertem Wasser
4. Klicken Sie auf dem Bildschirm auf "WARTUNG"
5. Klicken Sie auf "Pumpe", nachdem der Laserkopf die Referenzfahrt der X- und Y-Achse abgeschlossen hat.
6. Das Kühlwasser beginnt in die Laserröhre zu fließen, wodurch der Wasserstand der Pumpe sinkt. Fügen Sie weiterhin Wasser hinzu, bis der Füllstand der Pumpe 80% des Tanks erreicht und nicht weiter sinkt, da die Laserröhre gefüllt ist.

11. Verschließen Sie den Deckel der Wasserpumpe und bringen Sie die Abdeckung wieder an

1. Verwenden Sie den Doppelmaulschlüssel, um den Deckel der Wasserpumpe wieder festzuziehen
2. Setzen Sie die Pumpe an ihren ursprünglichen Platz zurück
3. Ziehen Sie die vier Schrauben der Wasserpumpenabdeckung mit dem Torx-Schraubendreher wieder fest.



⚠️
1. Stellen Sie sicher, dass die Wasserschläuche keine Falten oder Knicke aufweisen, die den Wasserfluss beeinträchtigen könnten.
2. Verwenden Sie bitte destilliertes Wasser, um Verunreinigungen zu vermeiden, die die Kühlleistung beeinträchtigen könnten.
3. Zu viele Luftblasen in der Laserröhre beeinträchtigen die Wärmeableitung. Es wird empfohlen, den Wassertank zu mehr als 80% zu füllen oder beim Befüllen den Wasserschlauch zusammenzudrücken, um die Bildung von Luftblasen zu minimieren.
4. Beobachten Sie den Wasserstand sorgfältig, um ein Überlaufen zu vermeiden.
5. Berühren Sie nach dem Anschließen des Netzkabels nicht den Bereich nahe der Hochspannungsseite der Laserröhre, um einen elektrischen Schlag zu vermeiden.
6. Vermeiden Sie bei der Nutzung der "WARTUNG"-Seite, den Laserschalter zu berühren oder Ihre Hand am hinteren Ende der Laserröhre zu platzieren.
7. Falls sich die Wasserpumpe nicht aktivieren lässt, kontaktieren Sie bitte Ihren Händler.
8. Nach dem Bewegen der Laserröhre muss eine Justierung des Strahlengangs durchgeführt werden.
