Empfohlene Häufigkeit

Einmal alle 1-2 Wochen, abhängig von der Nutzungshäufigkeit und dem Material

Wartungsschritte

Wenn das Gravurmaterial Papier oder Holz ist, können sich leichter Staub und Harzrückstände auf den Reflexionsspiegeln ablagern. Verwenden Sie Wattestäbchen mit einer geringen Menge Alkohol, um die Spiegeloberfläche zu reinigen und abzuwischen, bis sie frei von Verunreinigungen ist.

Benötigte Materialien

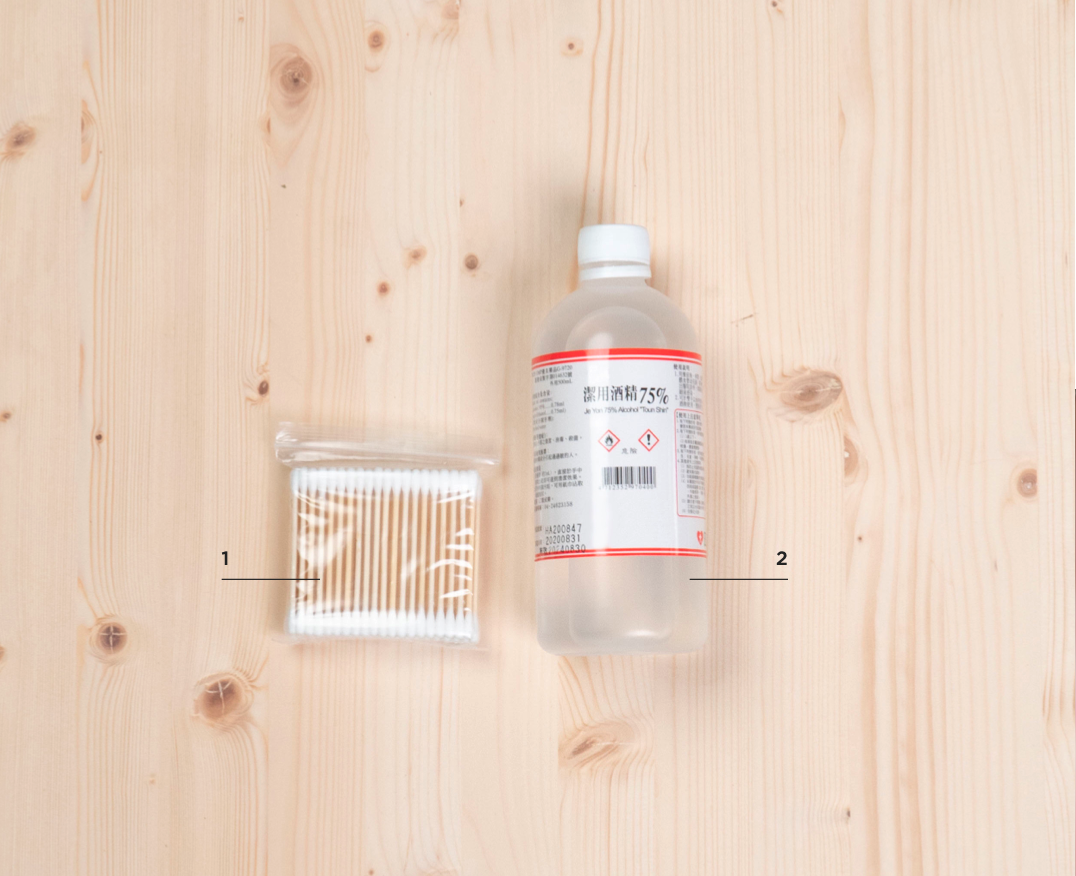

Wattestäbchen, 75%~99% Alkohol

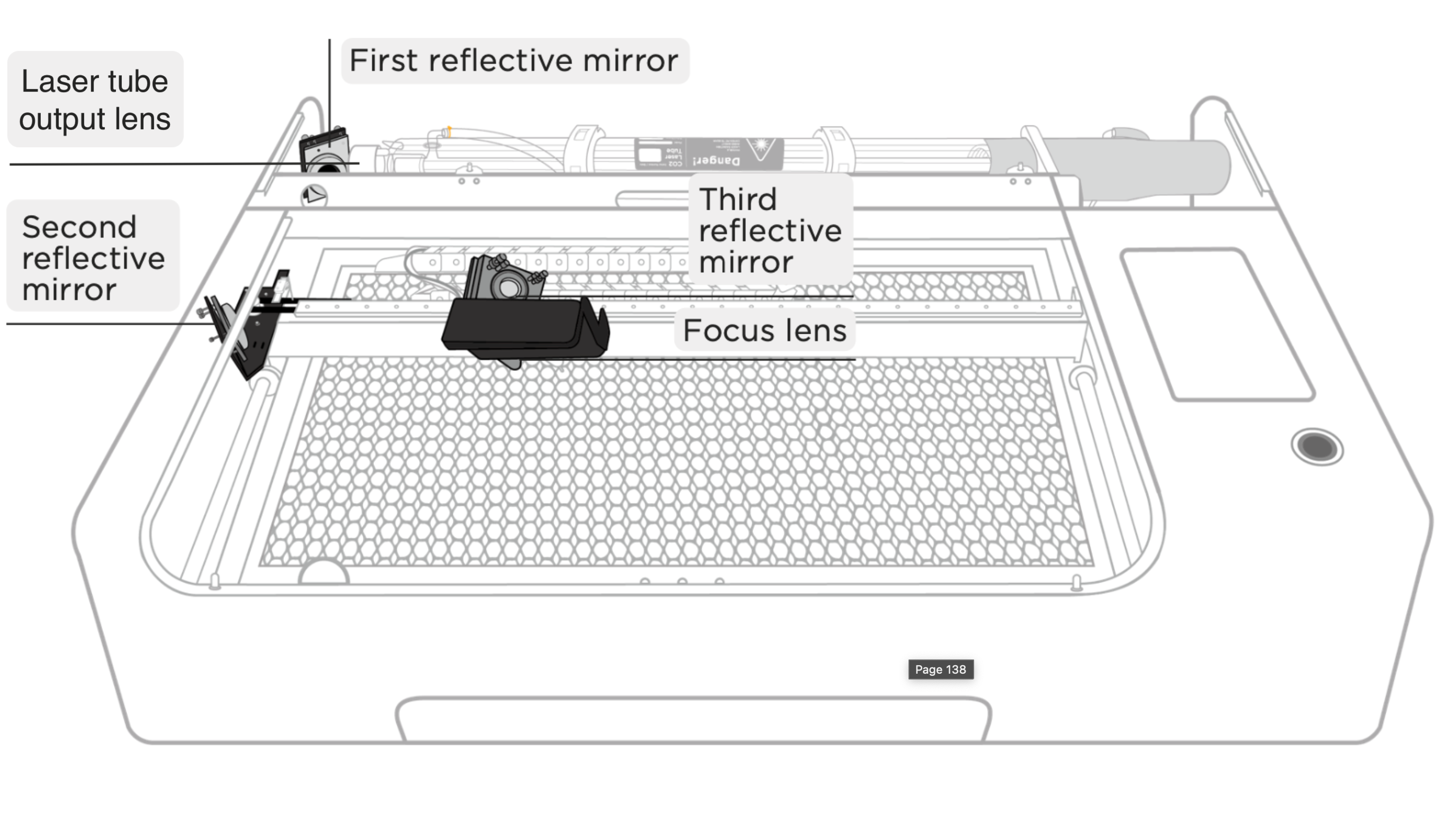

In HEXA müssen 3 Reflexionsspiegel, 1 Fokuslinse und 1 Laserröhren-Ausgangslinse gereinigt werden. Ihre Positionen sind in der Abbildung dargestellt.

⚠️ Nach der Reinigung sollten auf den Spiegeln und Linsen keine Wasserflecken zurückbleiben, um Oxidation zu vermeiden, die die Laserleistung beeinträchtigen könnte. Vermeiden Sie auch übermäßiges Abwischen.

Wartungsschritte

1. Reinigung der Laserröhren-Ausgangslinse

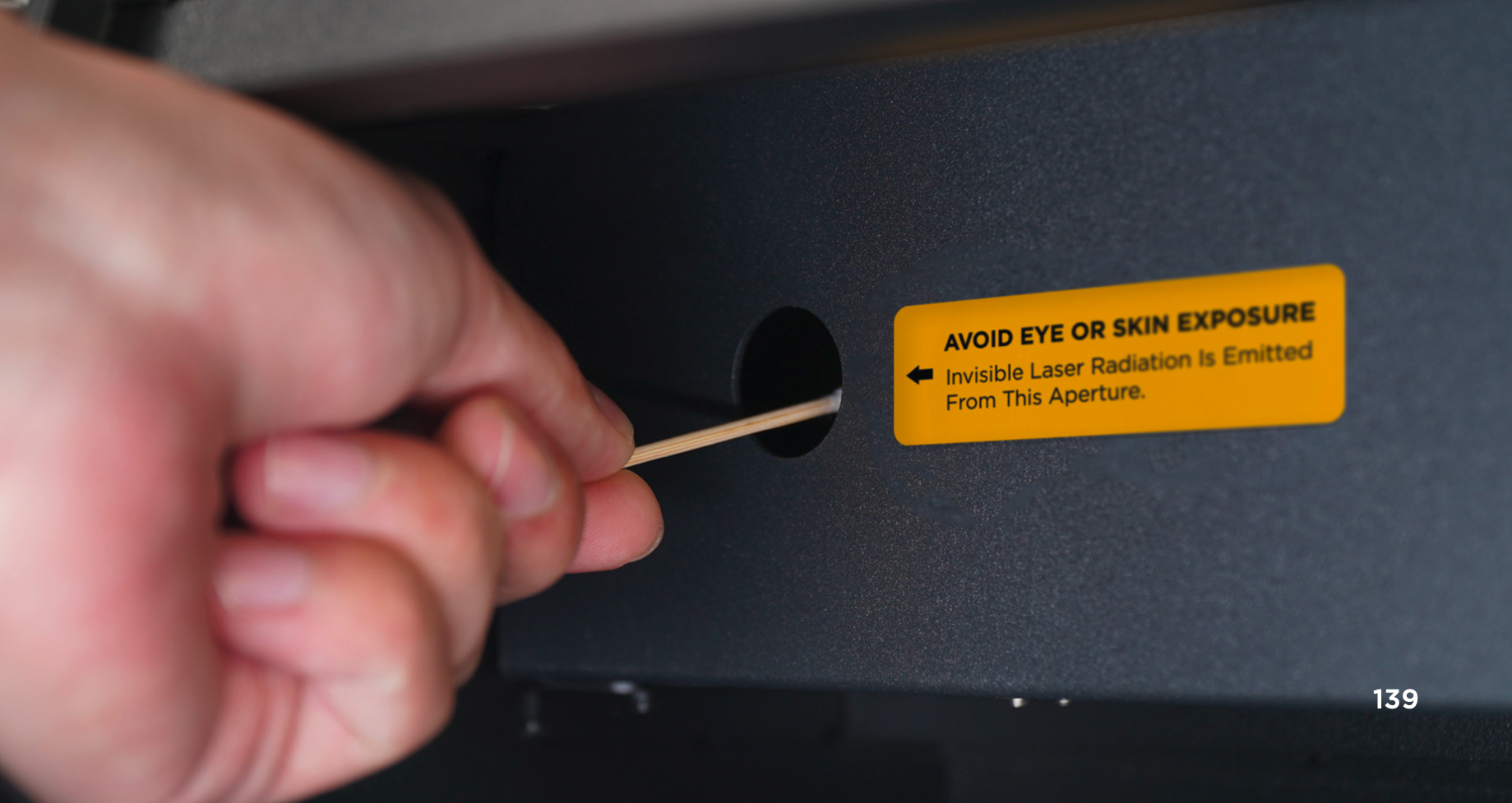

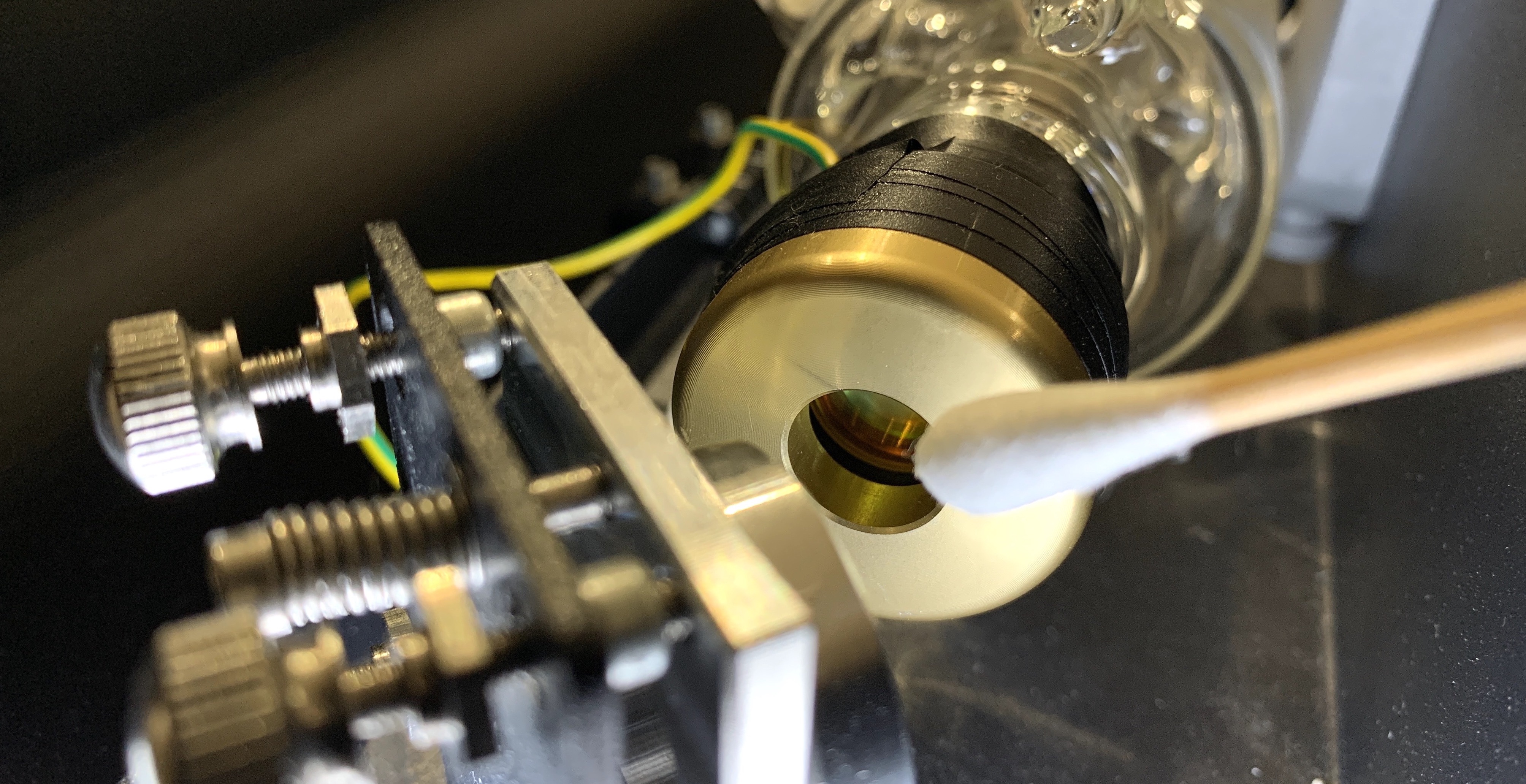

Die Ausgangslinse der Laserröhre befindet sich auf der Niederdruckseite der Laserröhre (nahe dem 1. Spiegel). Öffnen Sie die hintere Abdeckung und wischen Sie sie wie unten gezeigt ab.

2. Reinigung des ersten Reflexionsspiegels

Der erste Reflexionsspiegel befindet sich auf der Niederdruckseite der Laserröhre in Richtung Gehäuse. Sie können die hintere Abdeckung öffnen oder ihn von der vorderen Öffnung aus abwischen, wie unten dargestellt.


3. Reinigung des zweiten Reflexionsspiegels

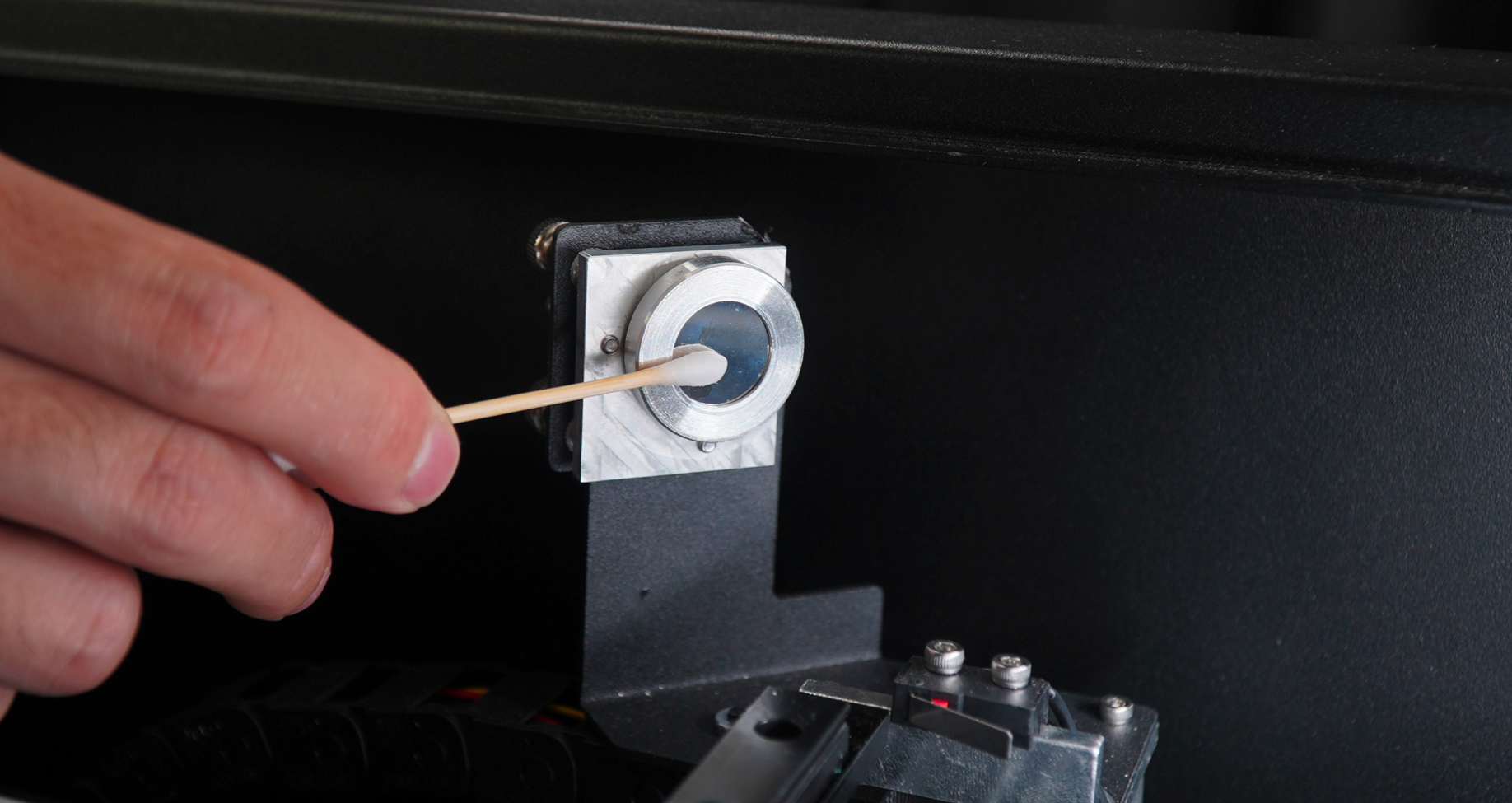

Der zweite Reflexionsspiegel befindet sich an der linken Y-Achsen-Führungsstange.


4. Reinigung des dritten Reflexionsspiegels

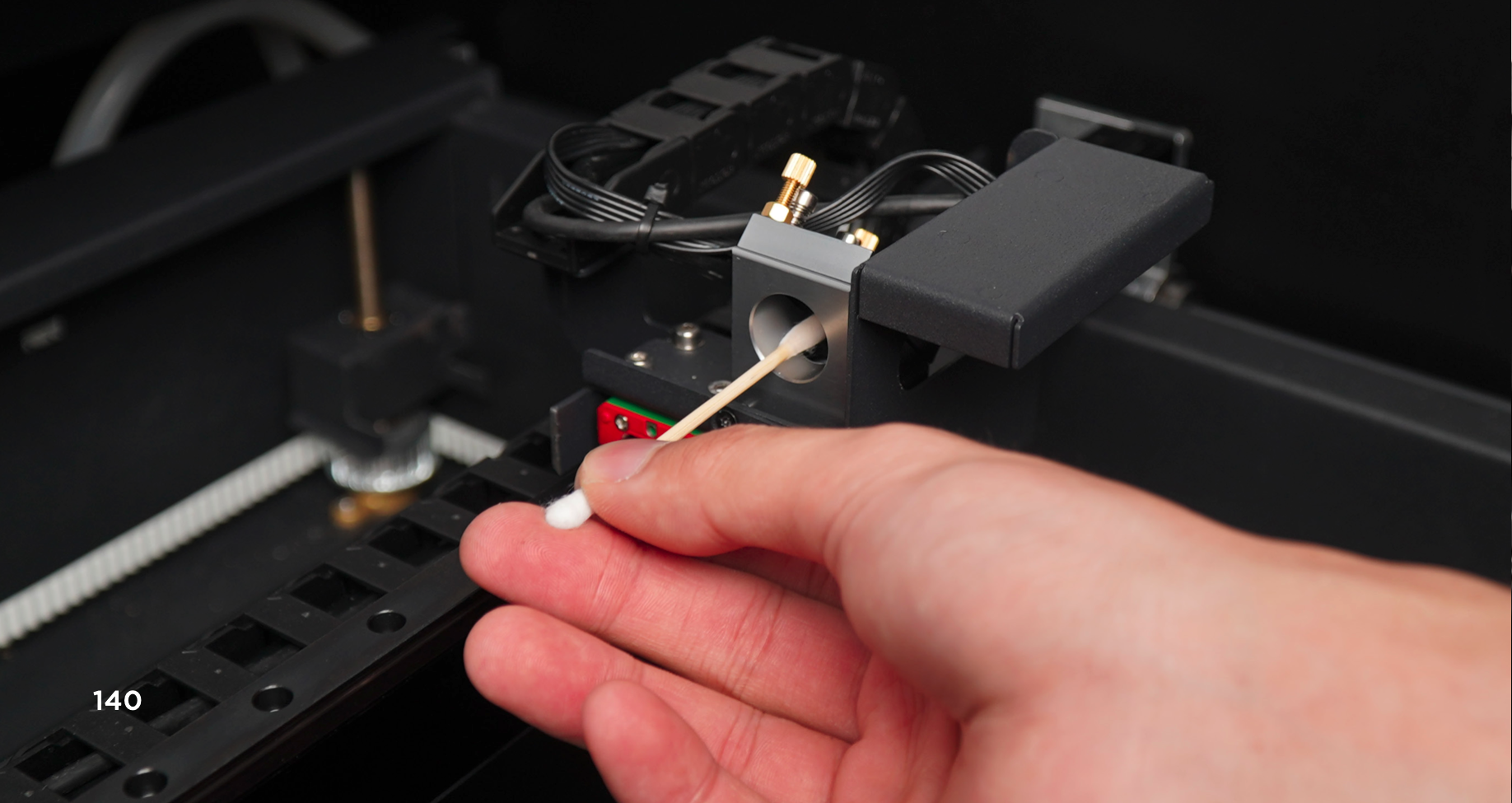

Der dritte Reflexionsspiegel befindet sich im dreieckigen Spiegelhalter auf der X-Achsen-Linearschiene.
(Bitte entnehmen Sie den 3. Spiegel zur Reinigung, wenn Sie Probleme beim Schneiden oder Gravieren feststellen. Link)


5. Reinigen Sie die Fokuslinse

Die Fokuslinse befindet sich unter dem dritten Umlenkspiegel im Laserkopf.

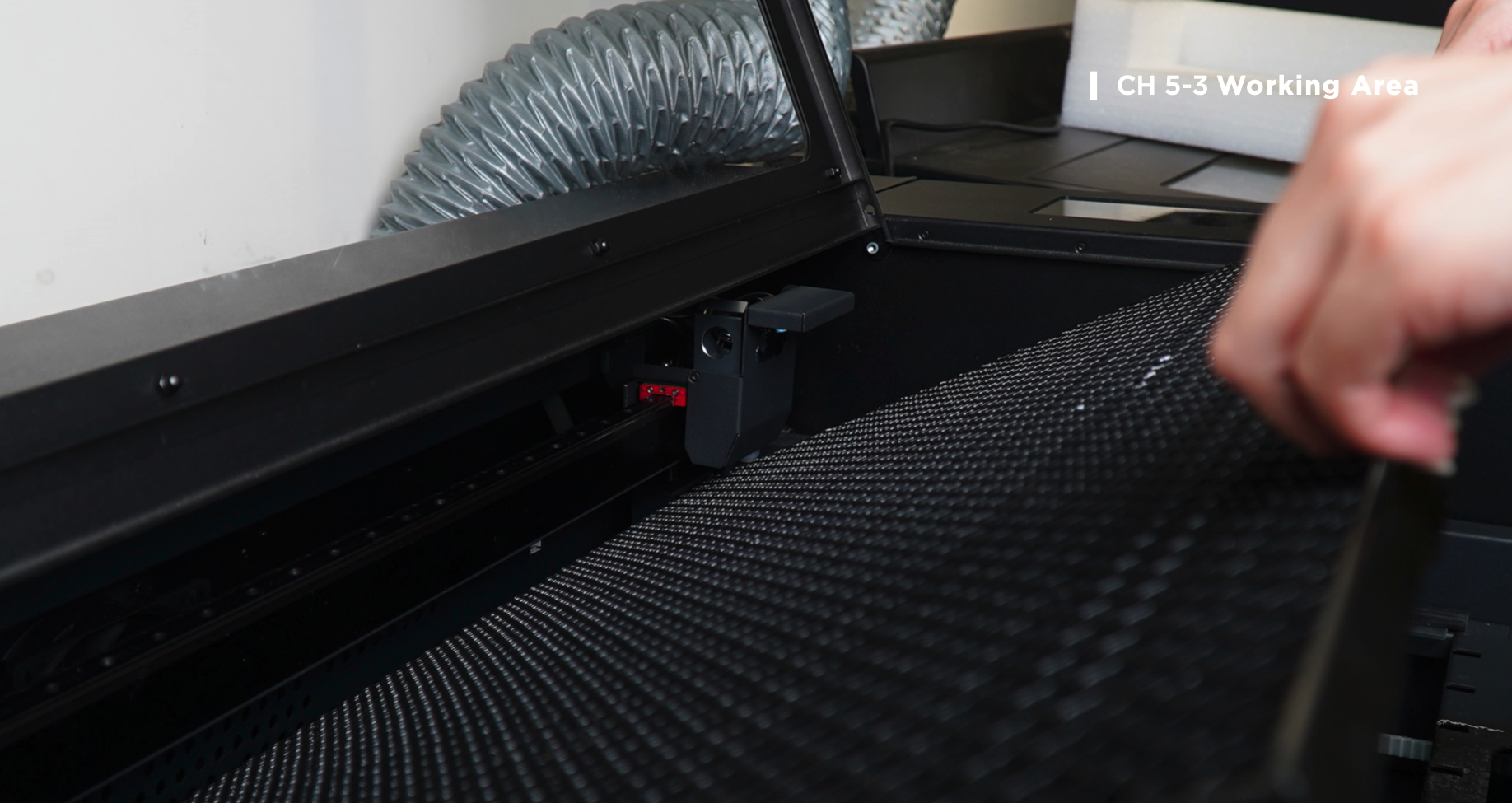

a. Entfernen Sie den Wabentisch

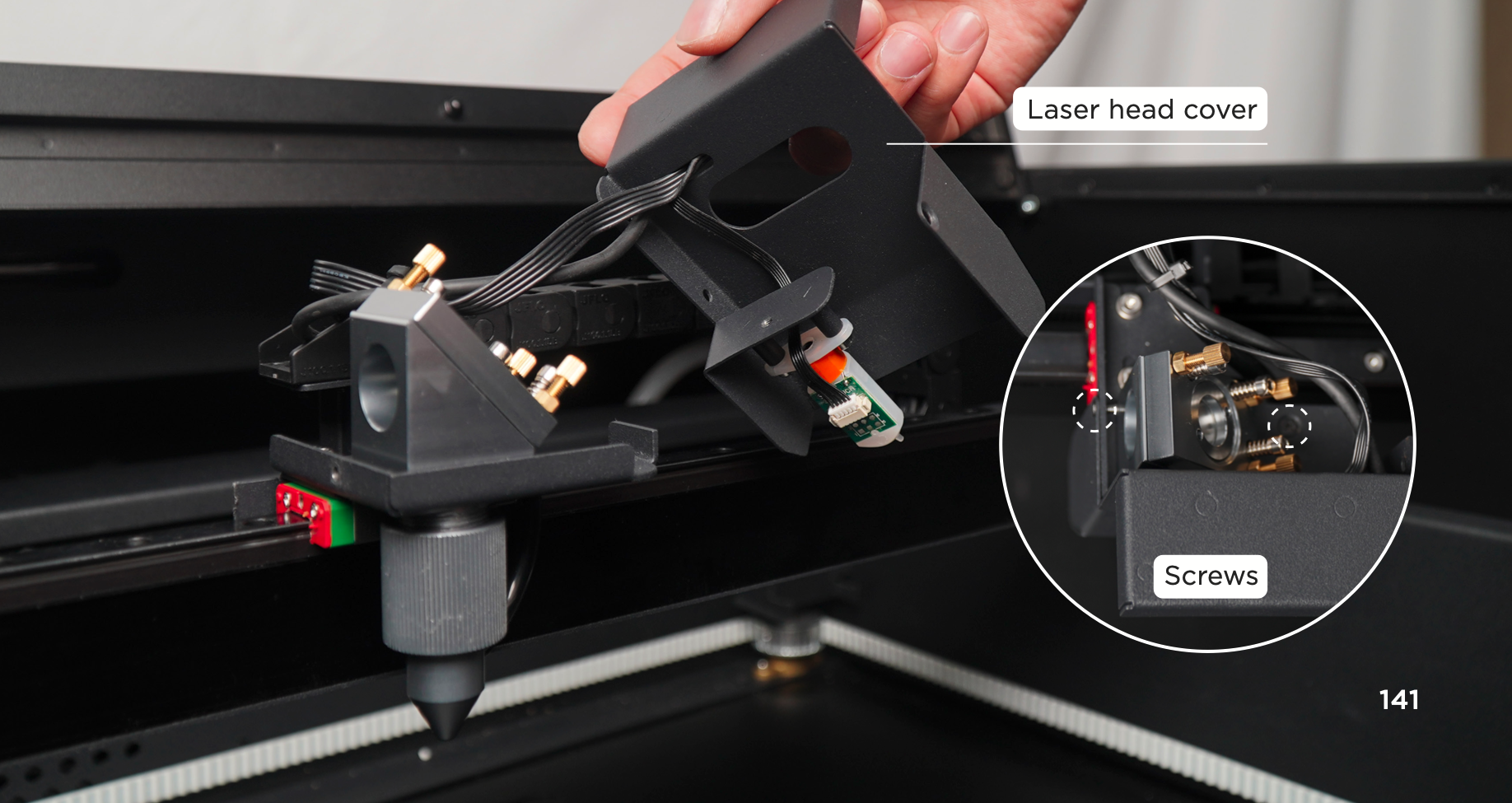

b. Lösen Sie die zwei Schrauben an der Laserkopfabdeckung und schieben Sie die Abdeckung zur Seite

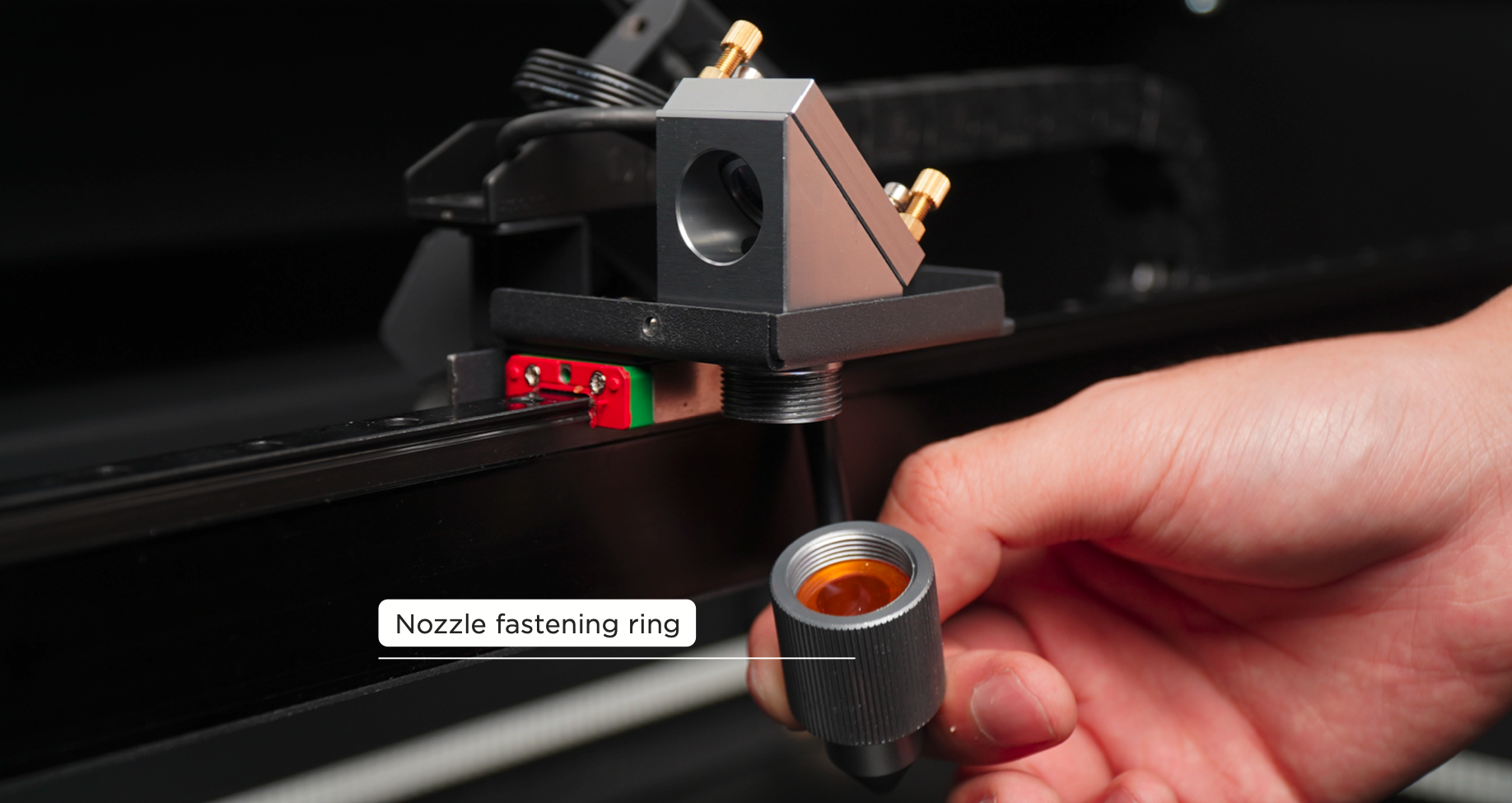

c. Schrauben Sie den Düsenbefestigungsring im Uhrzeigersinn ab > Entfernen Sie den Laserkopf und achten Sie darauf, dass die Fokuslinse nicht herausfällt

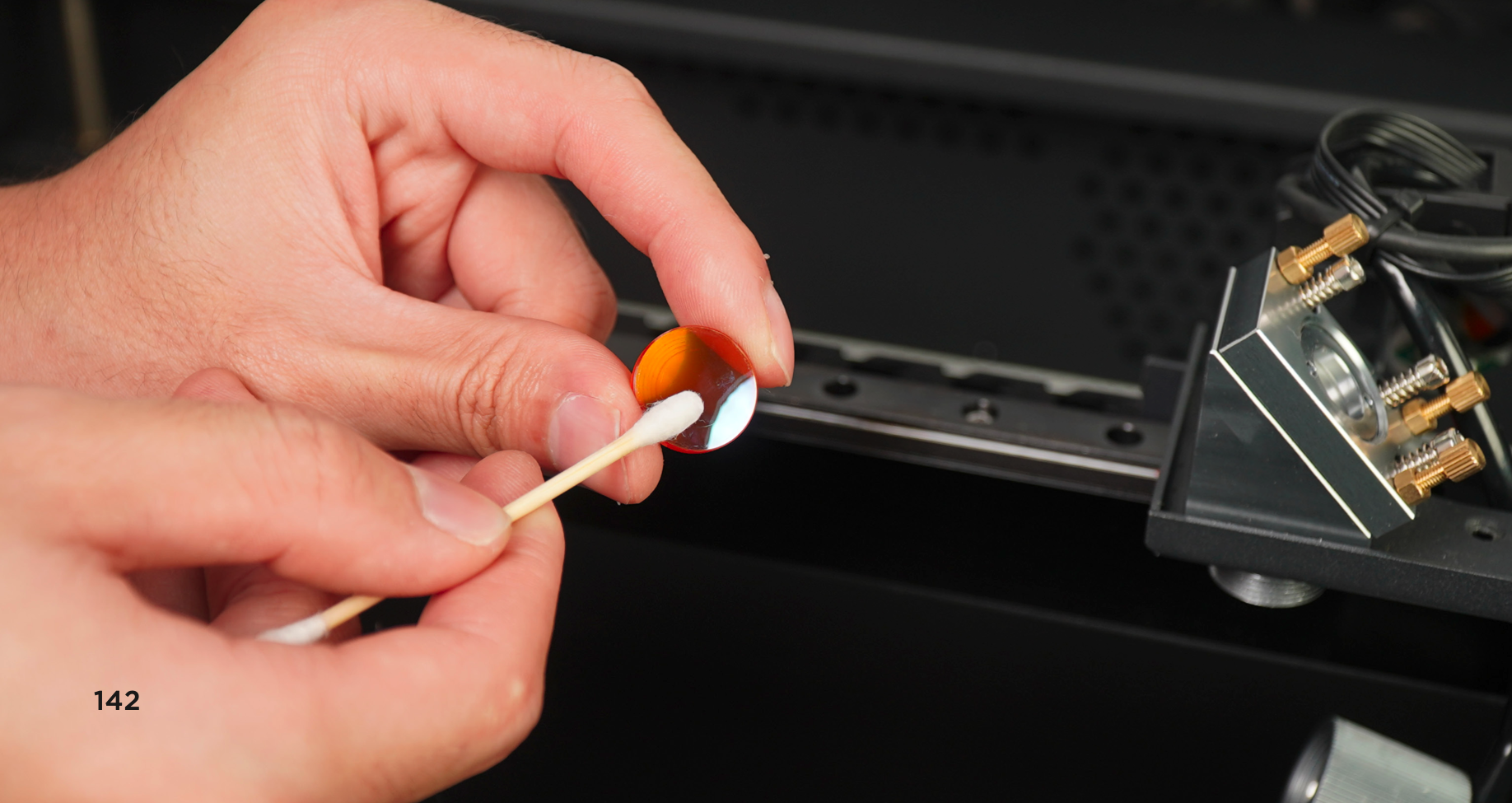

d. Entnehmen Sie die Fokuslinse und reinigen Sie sie.


6. Setzen Sie die Fokuslinse wieder ein

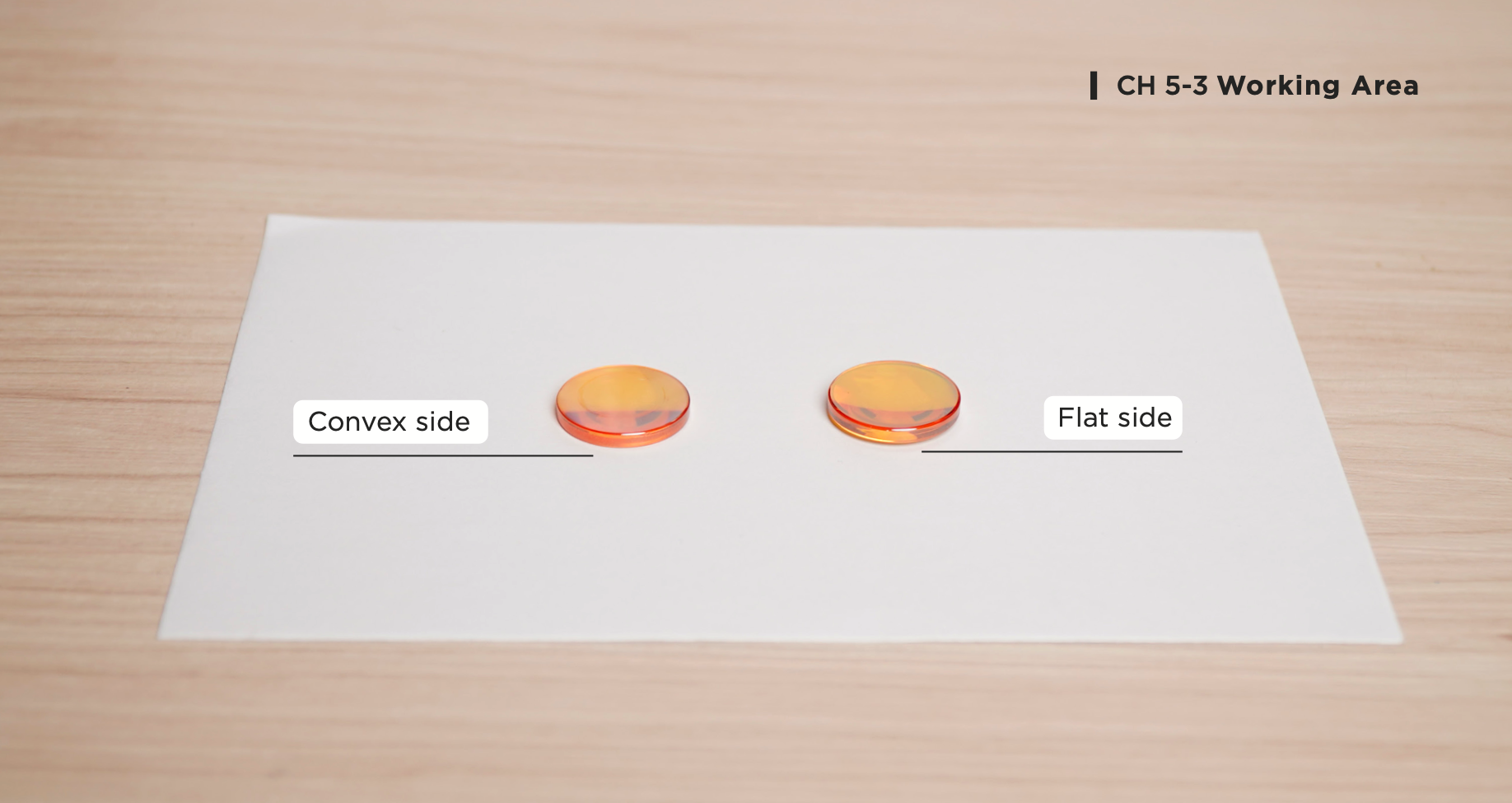

Die Linse hat eine bestimmte Ausrichtung: Die konvexe Seite zeigt nach oben, die flache Seite nach unten.
(Halten Sie die Fokuslinse am Rand und schauen Sie hindurch. Auf der konvexen Seite können Sie sich selbst sehen, auf der flachen Seite nicht.)

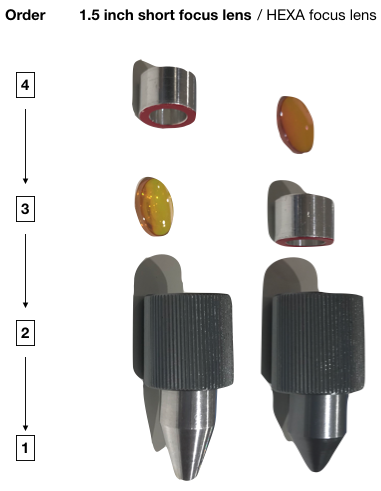

Stellen Sie sicher, dass Sie die korrekte Reihenfolge wie in den folgenden Abbildungen einhalten:

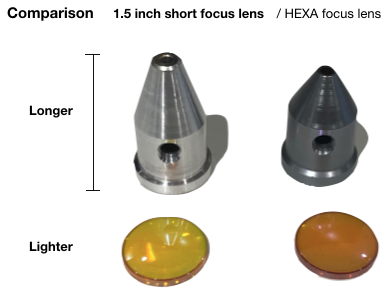

Links ist das 1,5"-Linsen-Zubehör und rechts die Standardlinse abgebildet.


⚠️ Eine nicht anweisungsgemäße Installation kann zu einem ungenauen Fokus führen, was unscharfe Gravuren oder die Unfähigkeit zum Schneiden zur Folge haben kann.
