Empfohlene Häufigkeit
Der optische Weg sollte monatlich überprüft und bei Bedarf neu justiert werden.
Anzeichen für einen falsch justierten optischen Weg:
- Materialien können mit den Standardeinstellungen für Leistung und Geschwindigkeit in Beam Studio nicht durchgeschnitten werden.
- Ungleichmäßige Gravierergebnisse: Muster in bestimmten Bereichen sind heller oder tiefer als in anderen oder werden in eine bestimmte Richtung heller oder tiefer.
- Der Schnitt im Material ist nach dem Schneidvorgang nicht senkrecht.
Bitte folgen Sie diesen Schritten, um Ihren optischen Weg zu überprüfen und gegebenenfalls neu zu justieren:
Schritt 1 - Werkzeugvorbereitung

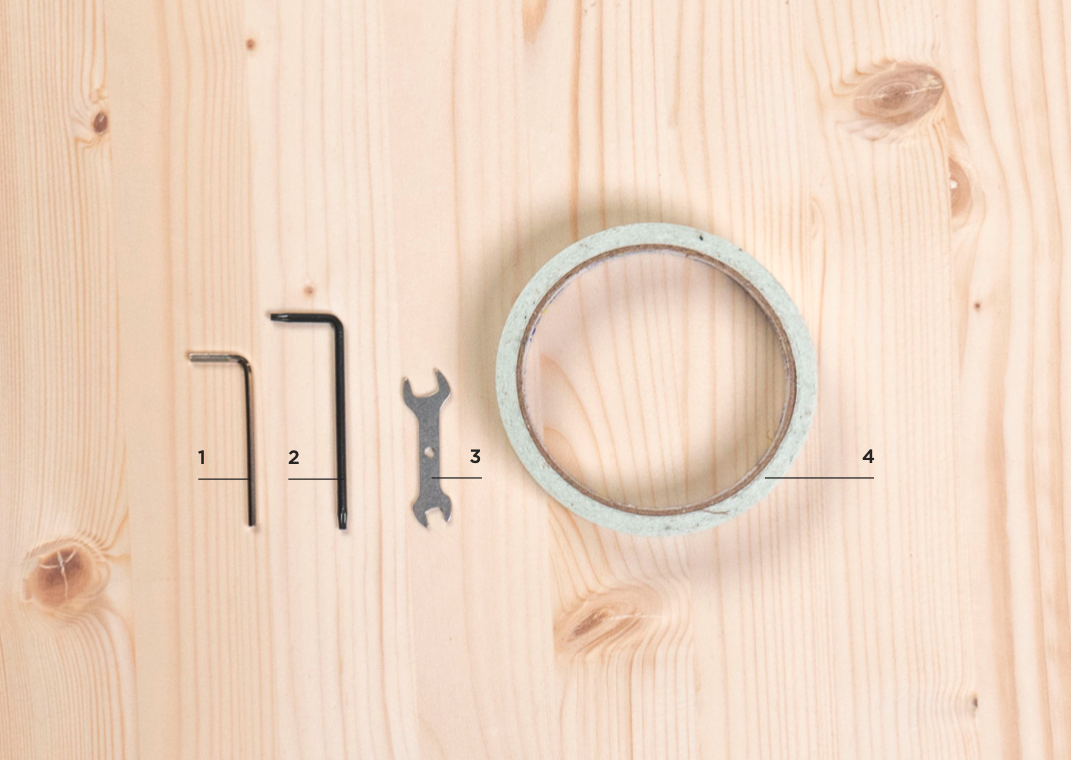

Im Zubehörkasten enthalten:
1｜2,5 mm Inbusschlüssel
2｜Torx-Schraubendreher
3｜Doppelmaulschlüssel
4｜Doppelseitiges Klebeband

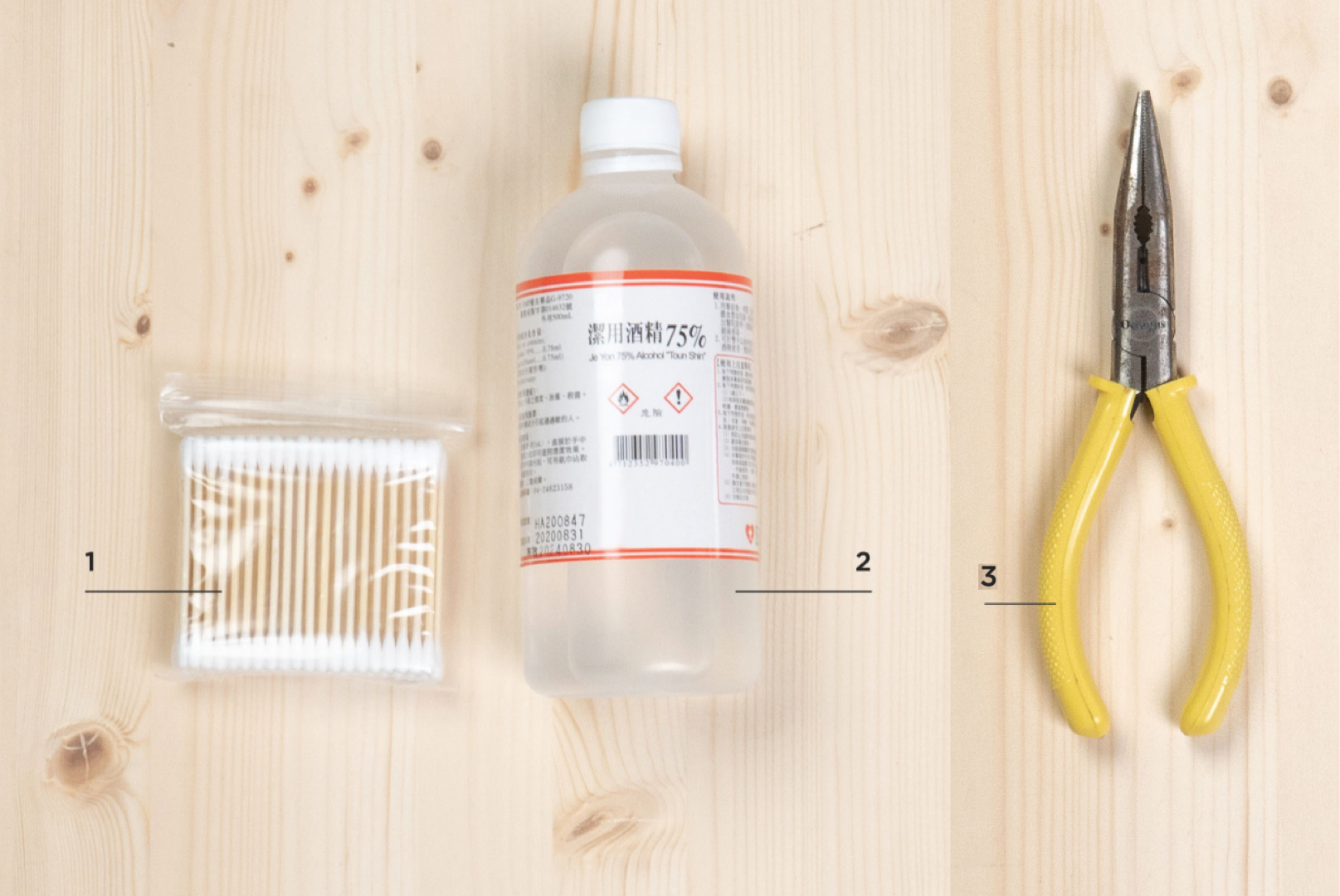

Selbst bereitzustellen:
1｜Wattestäbchen
2｜Desinfektionsspray / Isopropylalkohol
3｜Zange
Schritt 2 - Einen Laserpuls auslösen
A. Schalten Sie die Maschine ein.
B. Schließen Sie die Abdeckung.
C. Wechseln Sie in den Wartungsmodus und warten Sie, bis der Referenzfahrtvorgang abgeschlossen ist.

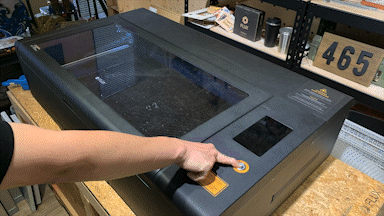

D. Lokalisieren Sie die Pulstaste.
E. Ein Tastendruck = ein Impuls, zwei Tastendrücke = zwei Impulse, usw.
#Bitte erzeugen Sie Impulse nur bei geschlossenem Deckel.

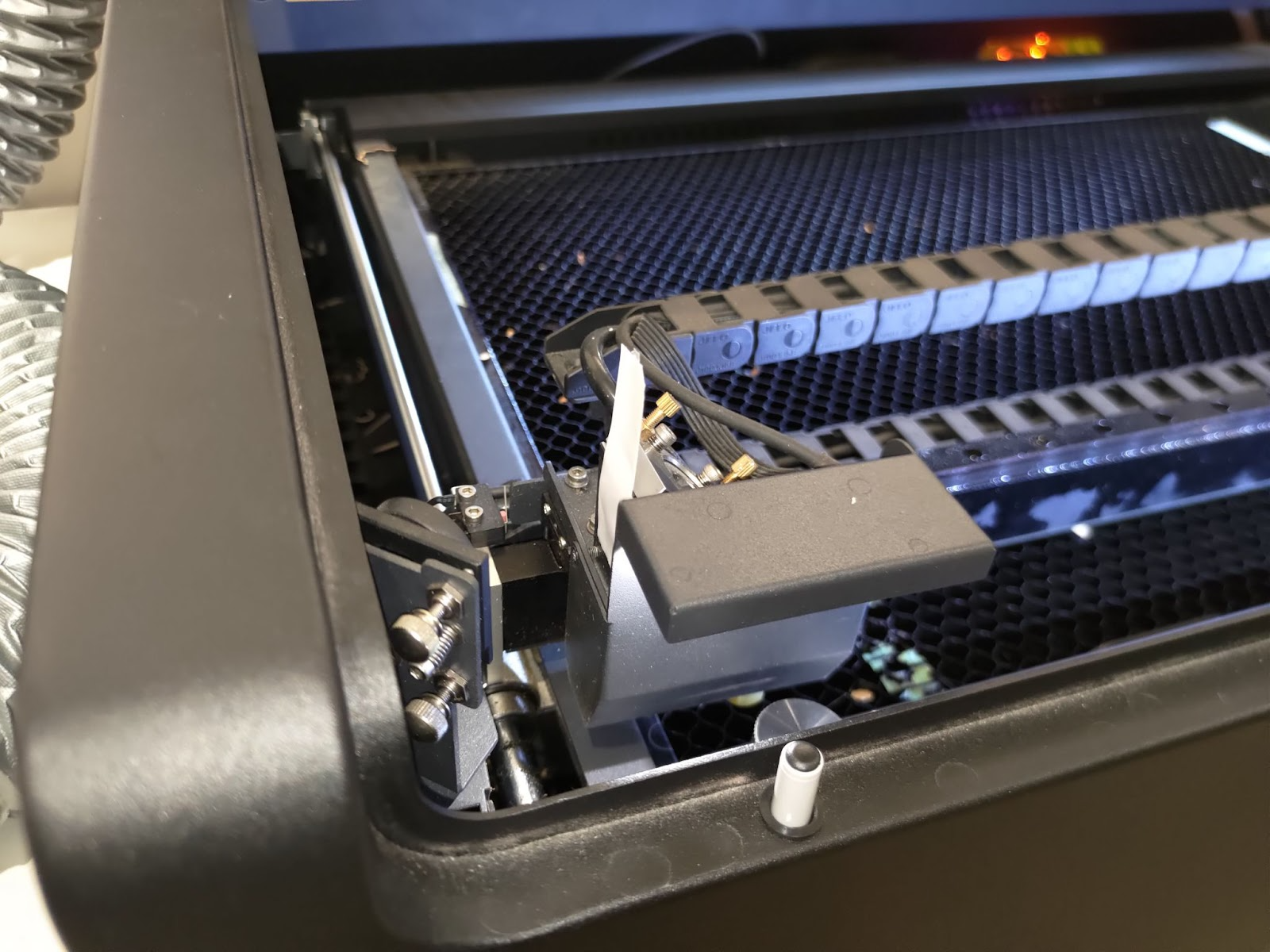

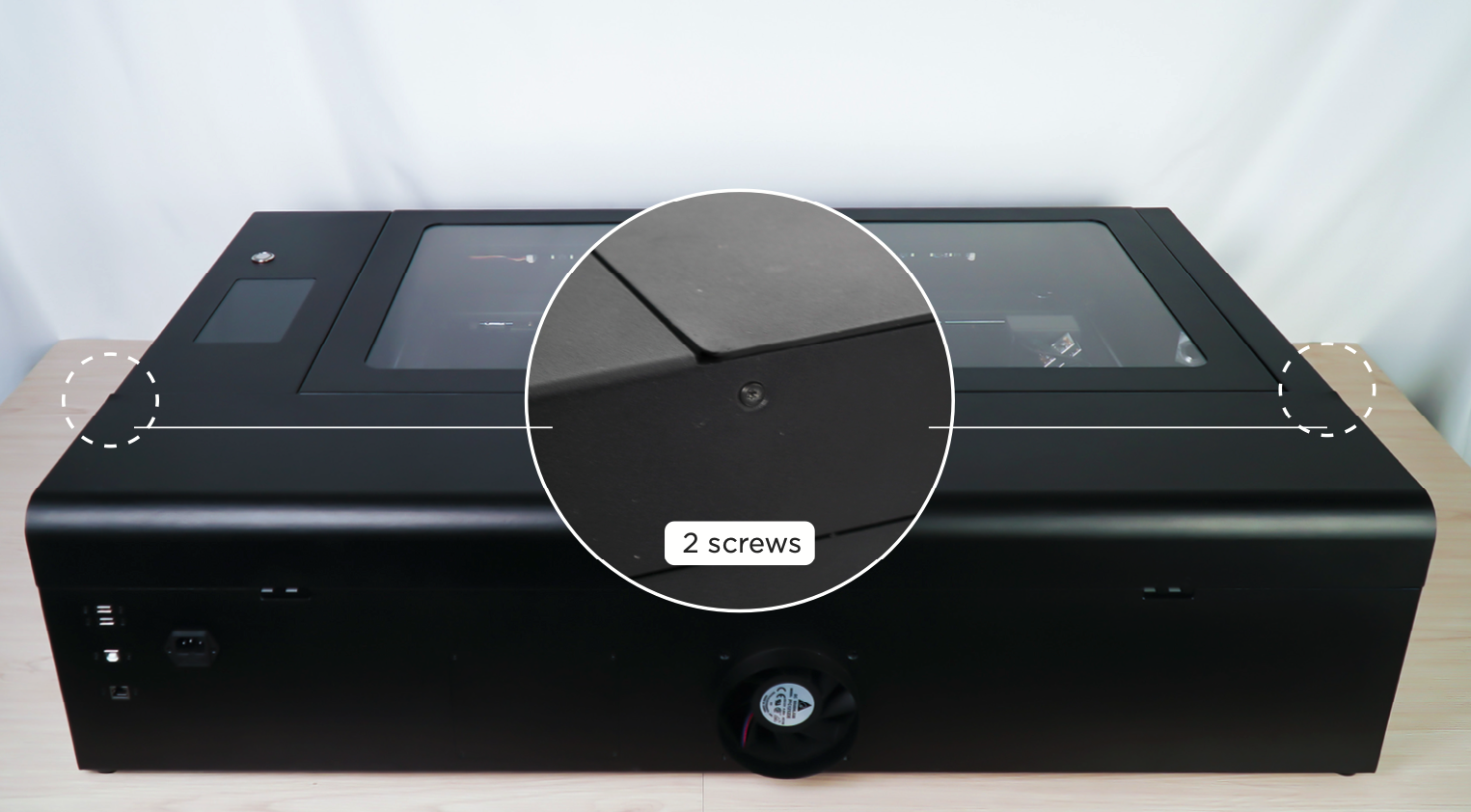

Schritt 3 - Öffnen der Rückabdeckung des HEXA
Lösen Sie mit dem Torx-Schraubendreher die beiden seitlichen Schrauben der Maschine. Anschließend lässt sich die Rückabdeckung öffnen.

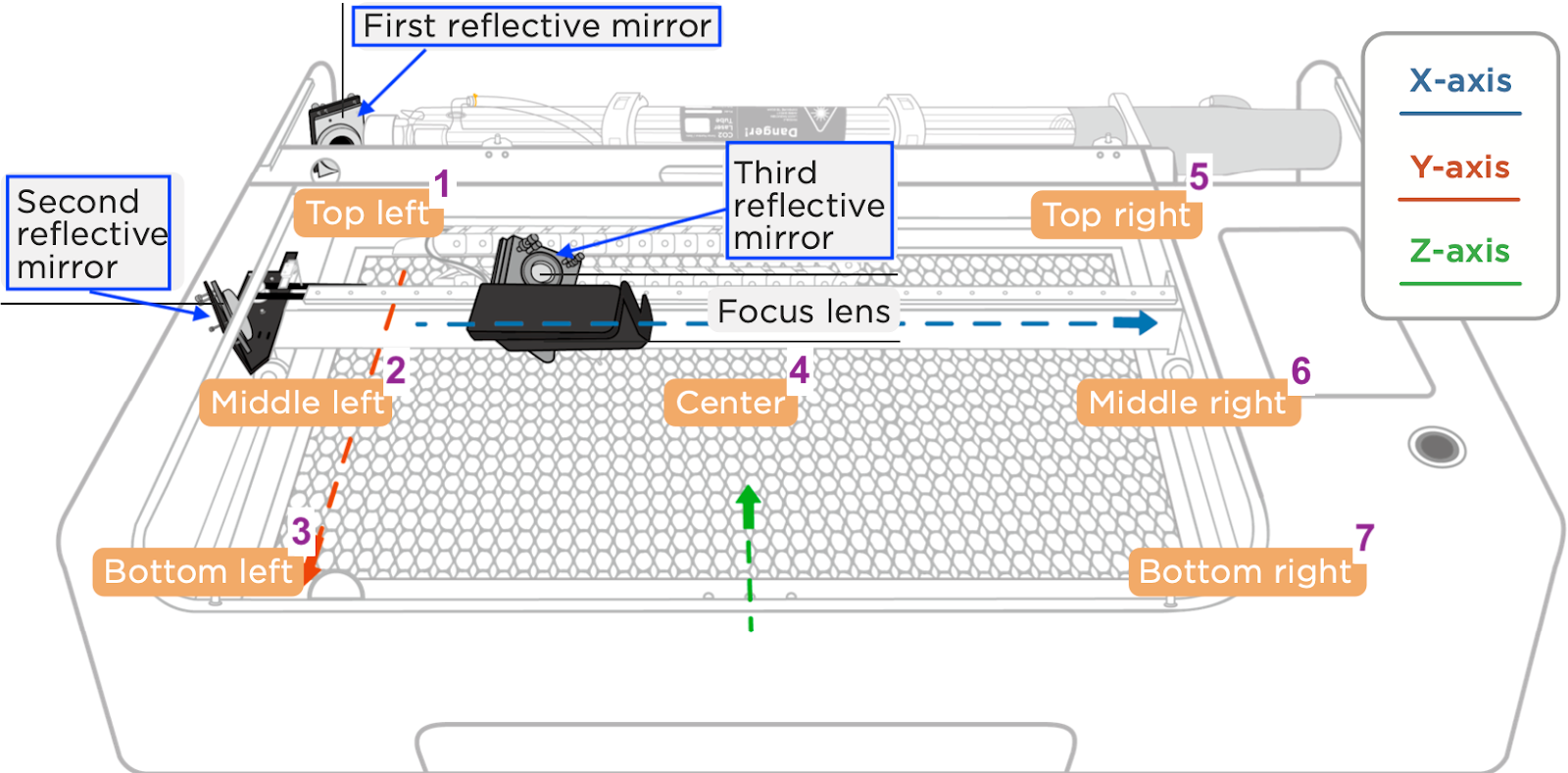

Schritt 4 - Orientierung der Komponenten
Bitte machen Sie sich mit folgenden Positionen vertraut:
- Erster Umlenkspiegel
- Zweiter Umlenkspiegel
- Dritter Umlenkspiegel
- 7 Positionen auf dem Arbeitstisch, die der Laserkopf während der Überprüfung anfährt.
Schritt 5 - Reinigung aller Spiegel und Fokuslinsen
Bitte befolgen Sie die Anweisungen im nachstehenden Link zur Reinigung aller Spiegel und Linsen.
4-6 Reinigung von Spiegeln und Linsen
Schritt 6 - Überprüfung des Laserpunkts auf dem 1. Spiegel
Dieser Schritt dient der Überprüfung des Zustands der Laserröhre und der Maschine.
Schrittübersicht:
Schritt 6-1 - Anbringen des Klebebands und Auslösen von Impulsen

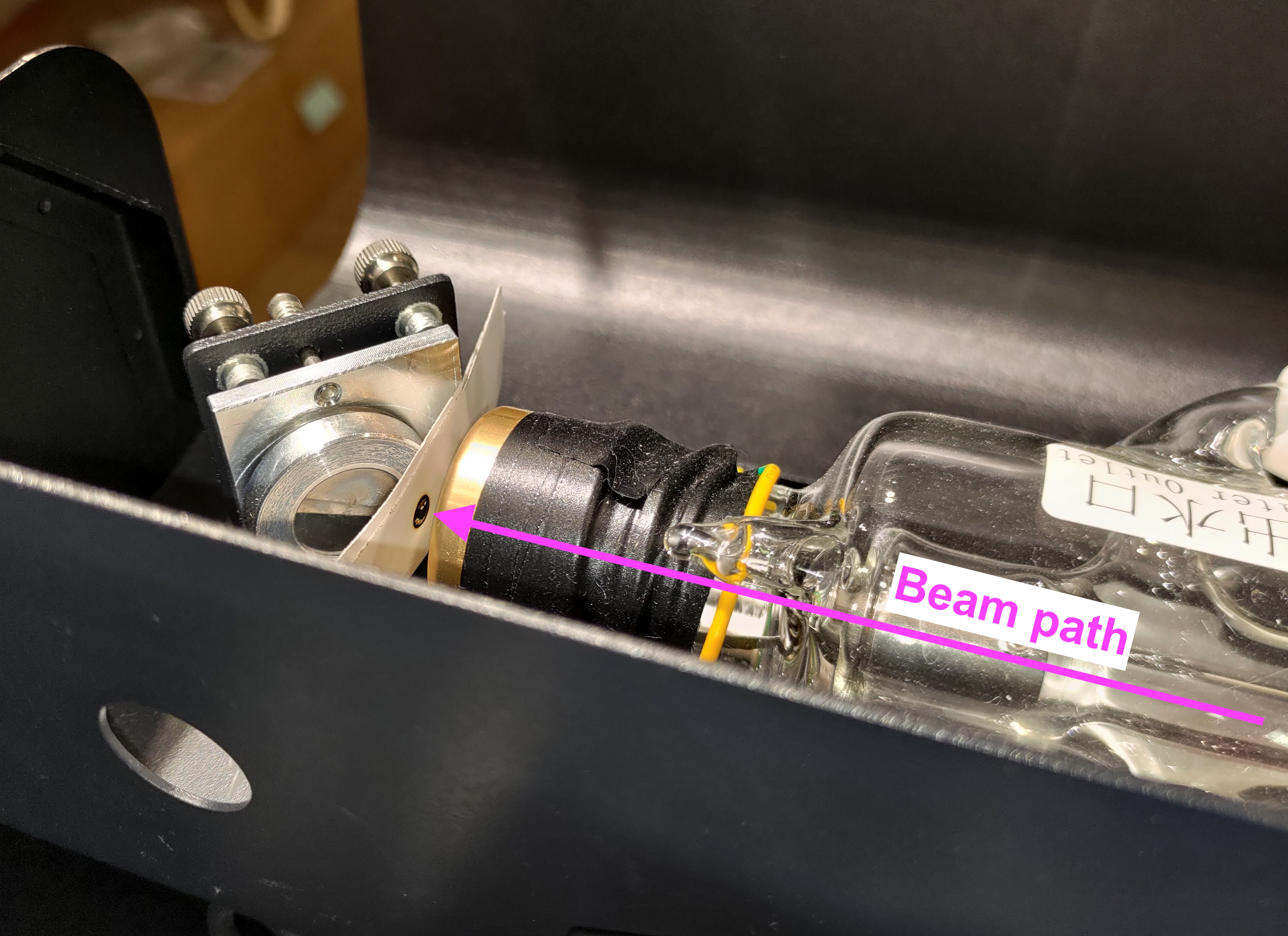

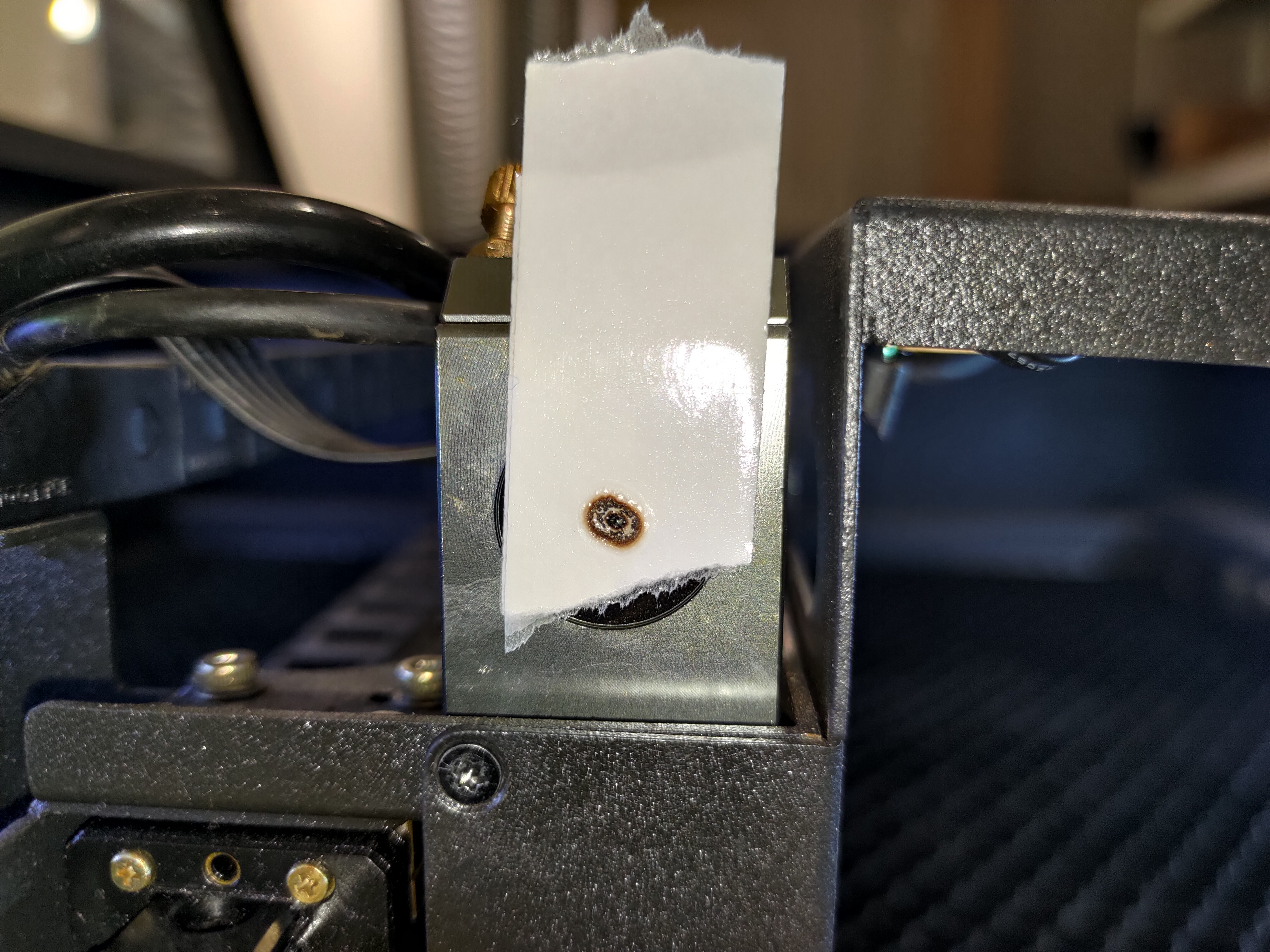

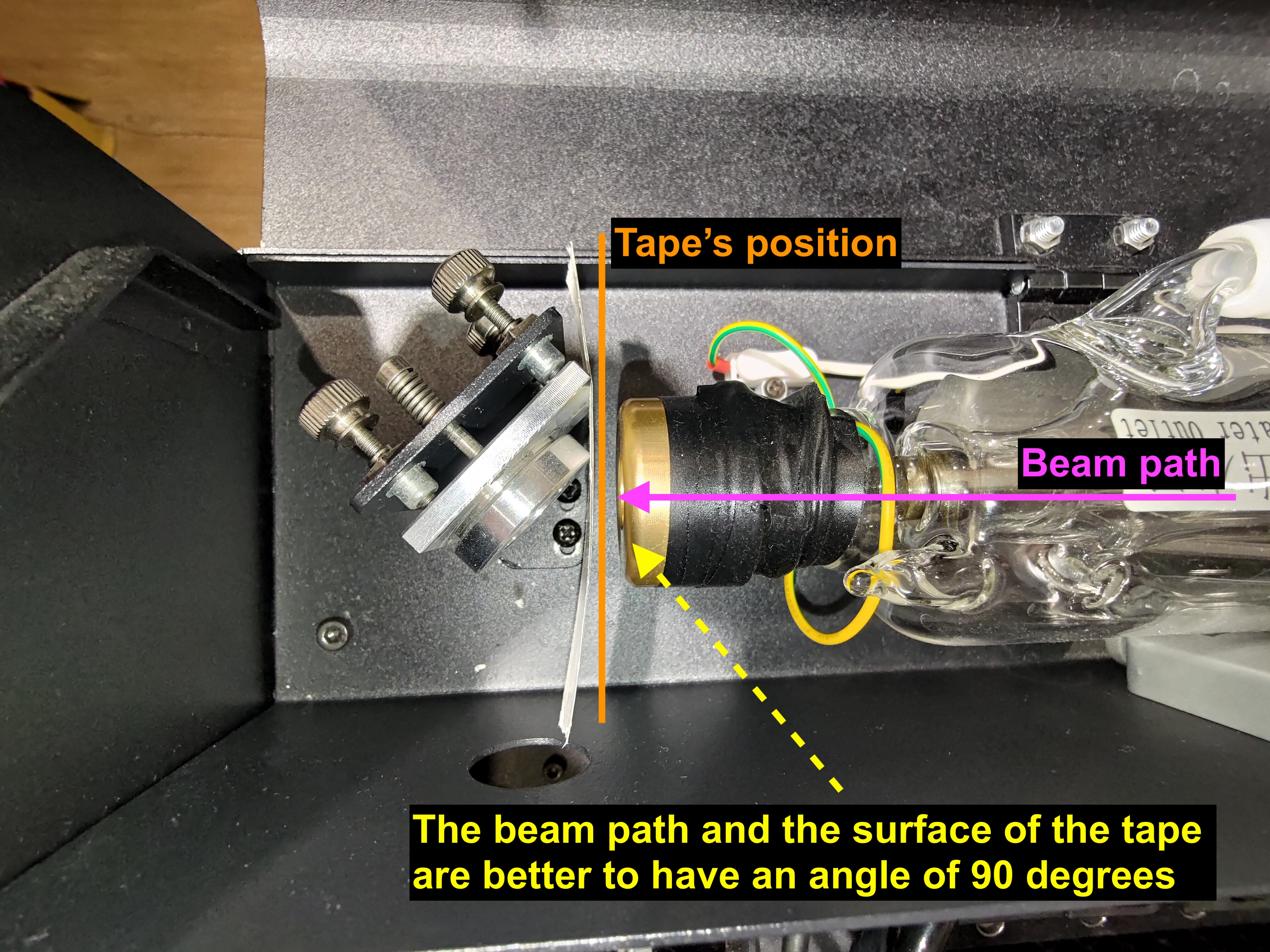

Bringen Sie ein zweischichtiges, doppelseitiges Klebeband auf dem 1. Spiegel an, schließen Sie die hintere Abdeckung, und erzeugen Sie fünf Impulse.

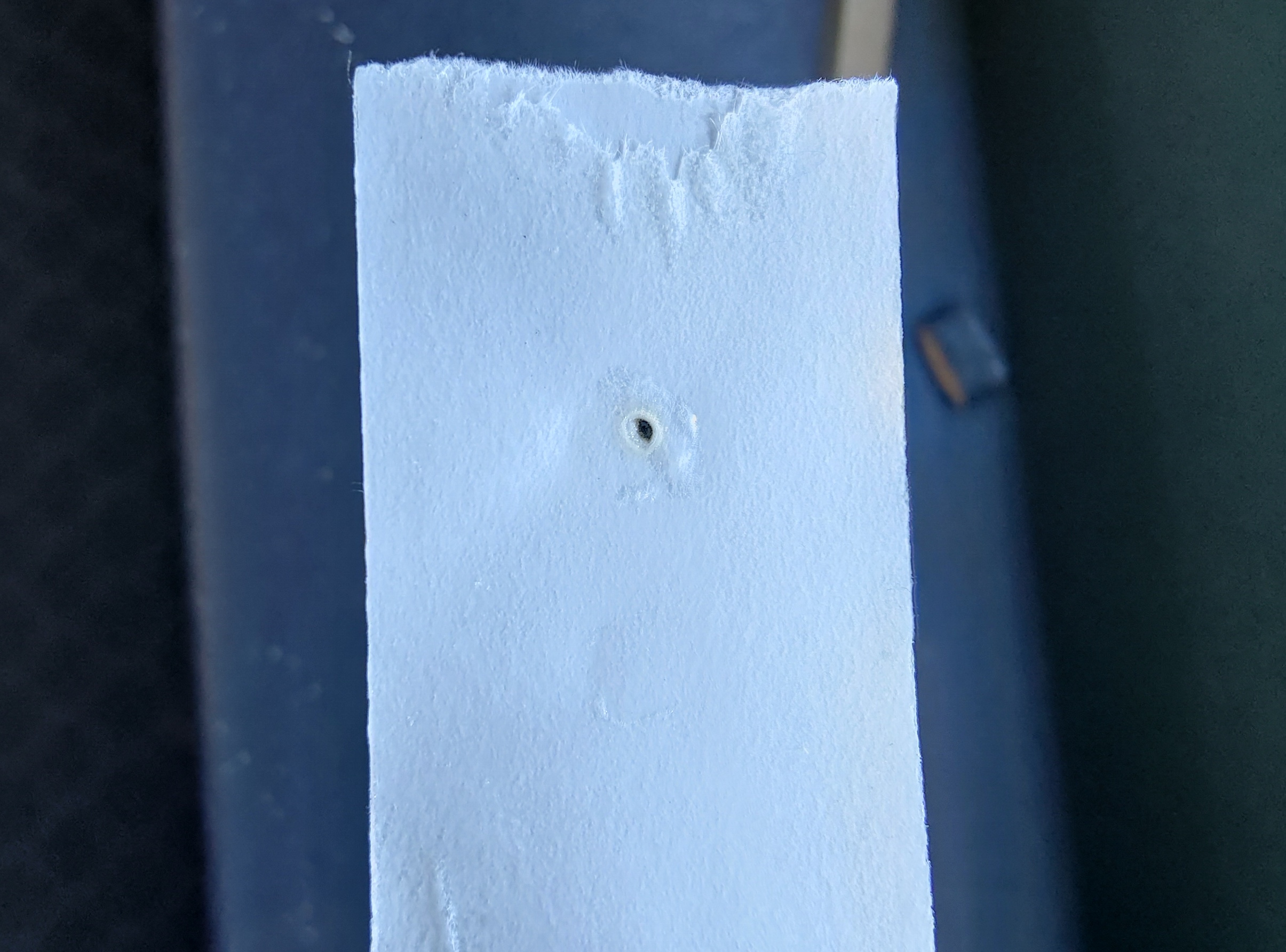

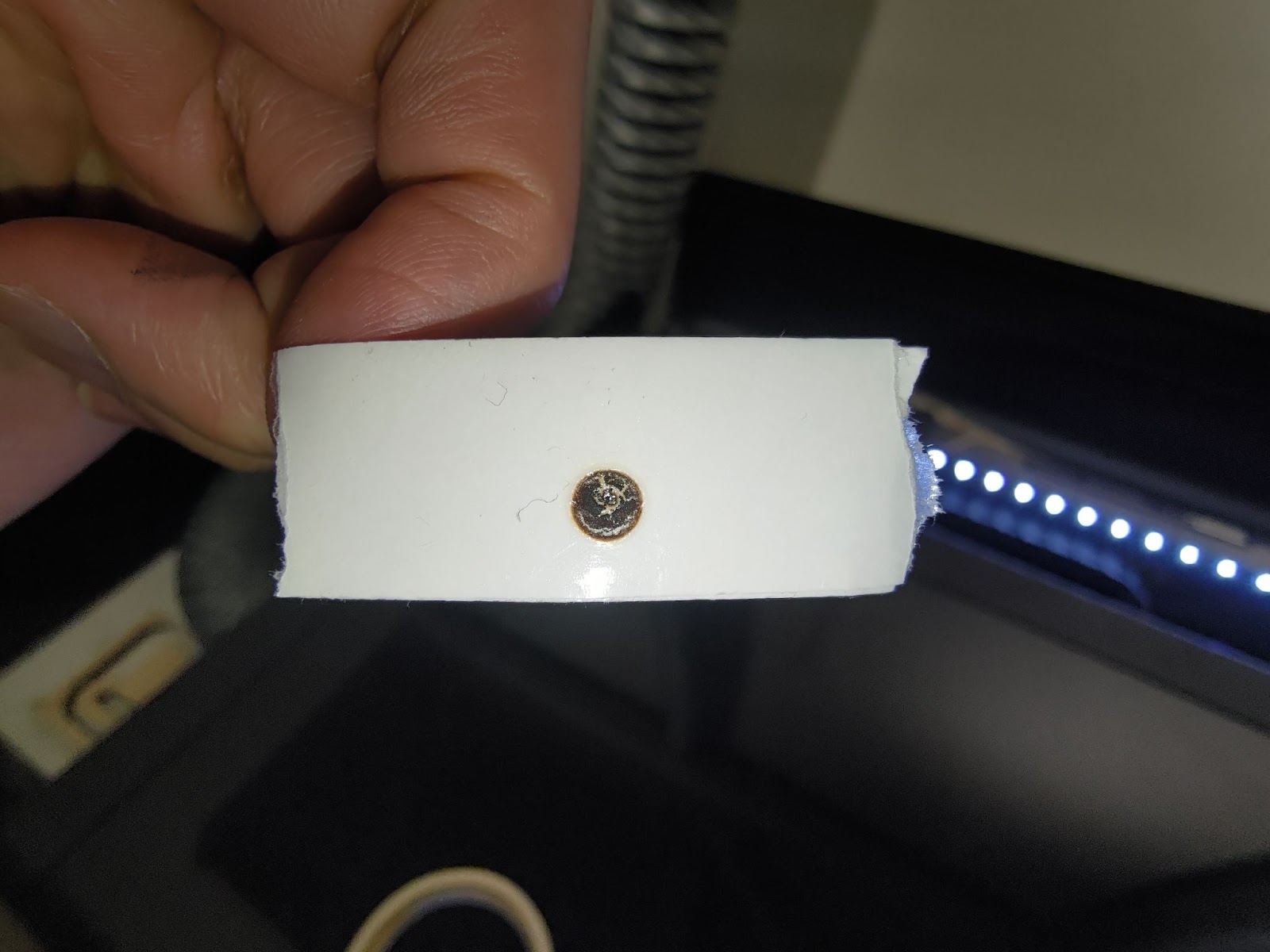

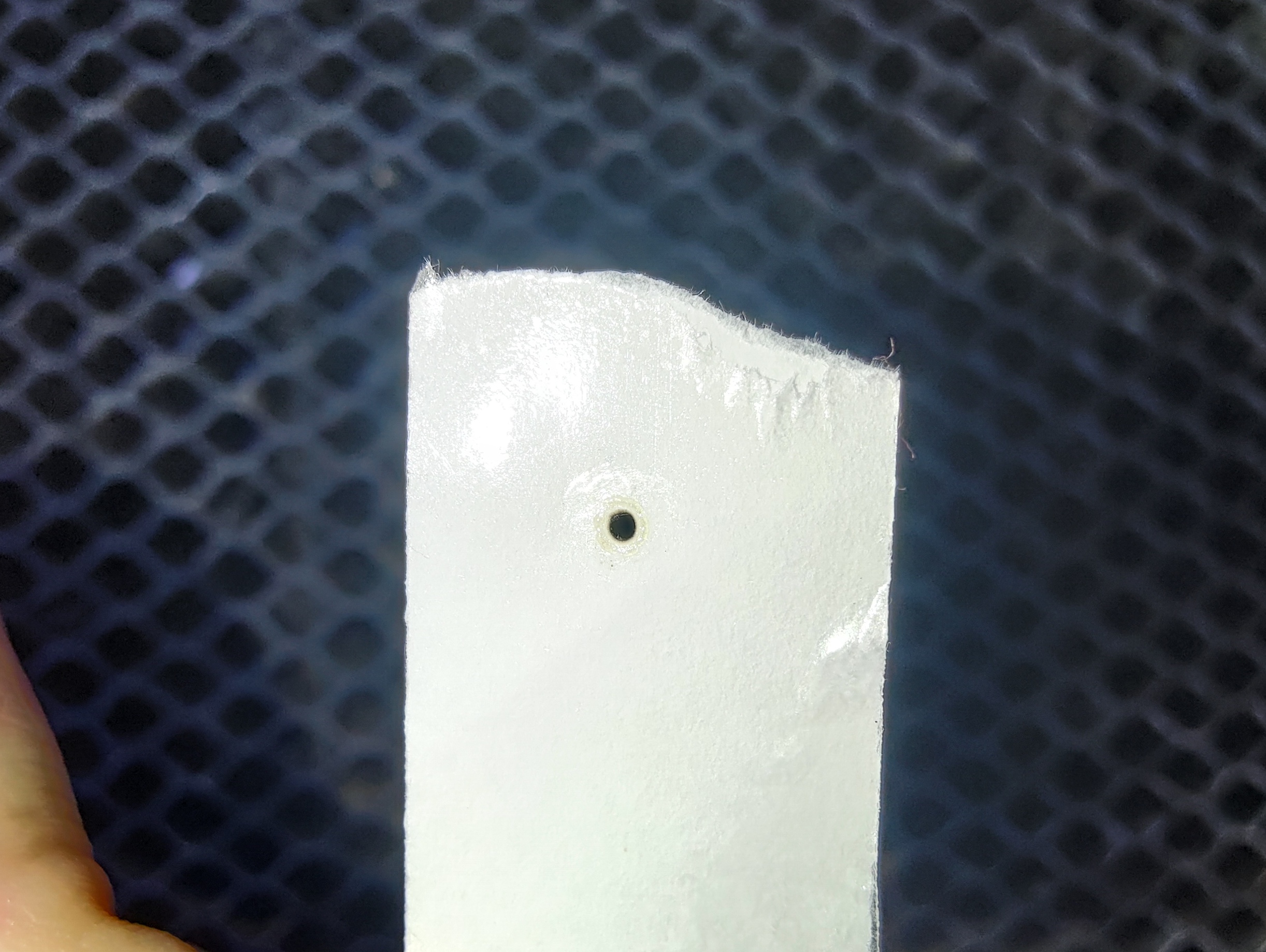

Schritt 6-2 - Überprüfen Siedie Form des Punktes auf dem Klebeband
Die Form sollte möglichst rund sein, und das erste Stück doppelseitiges Klebeband vorne sollte verbrannt sein.

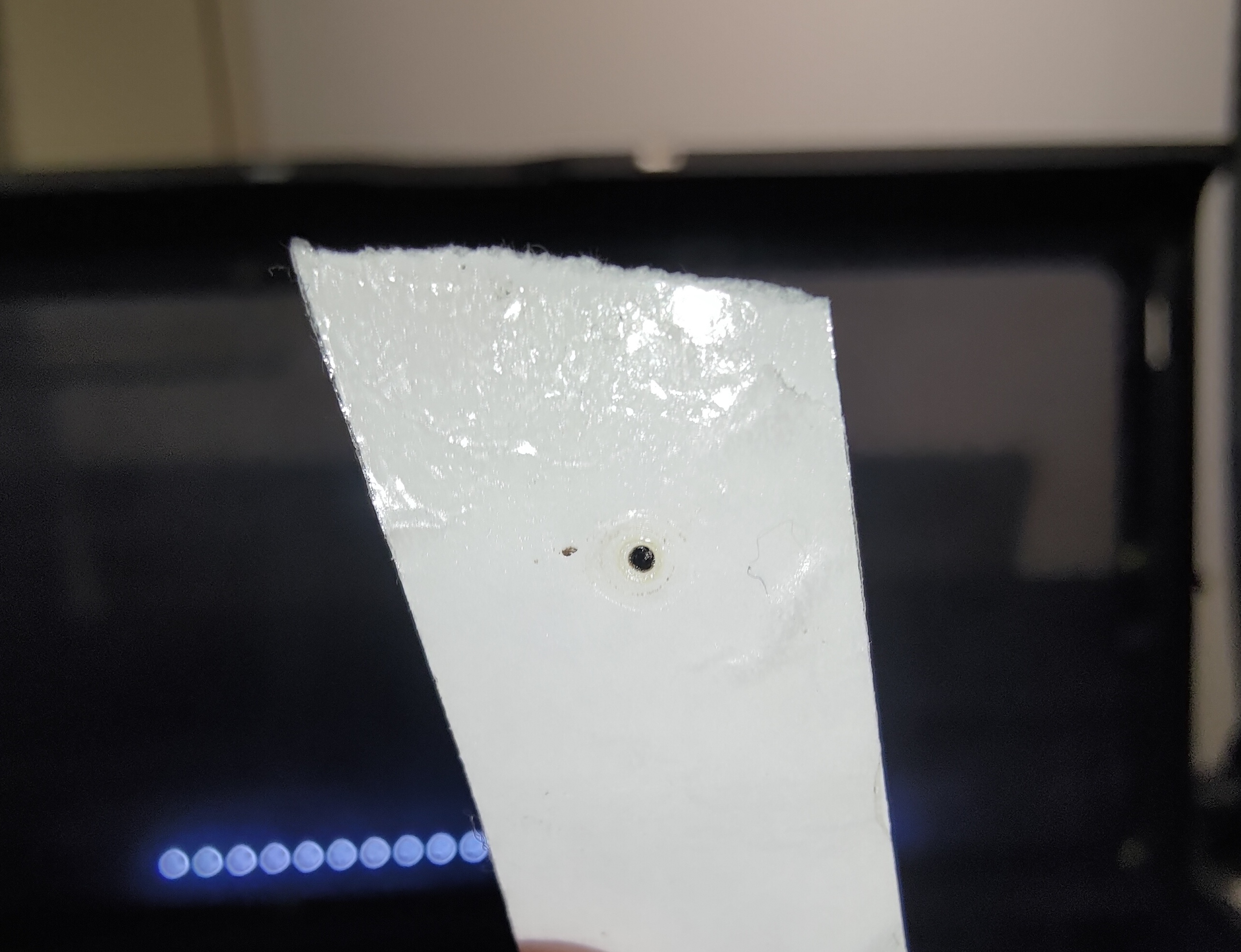

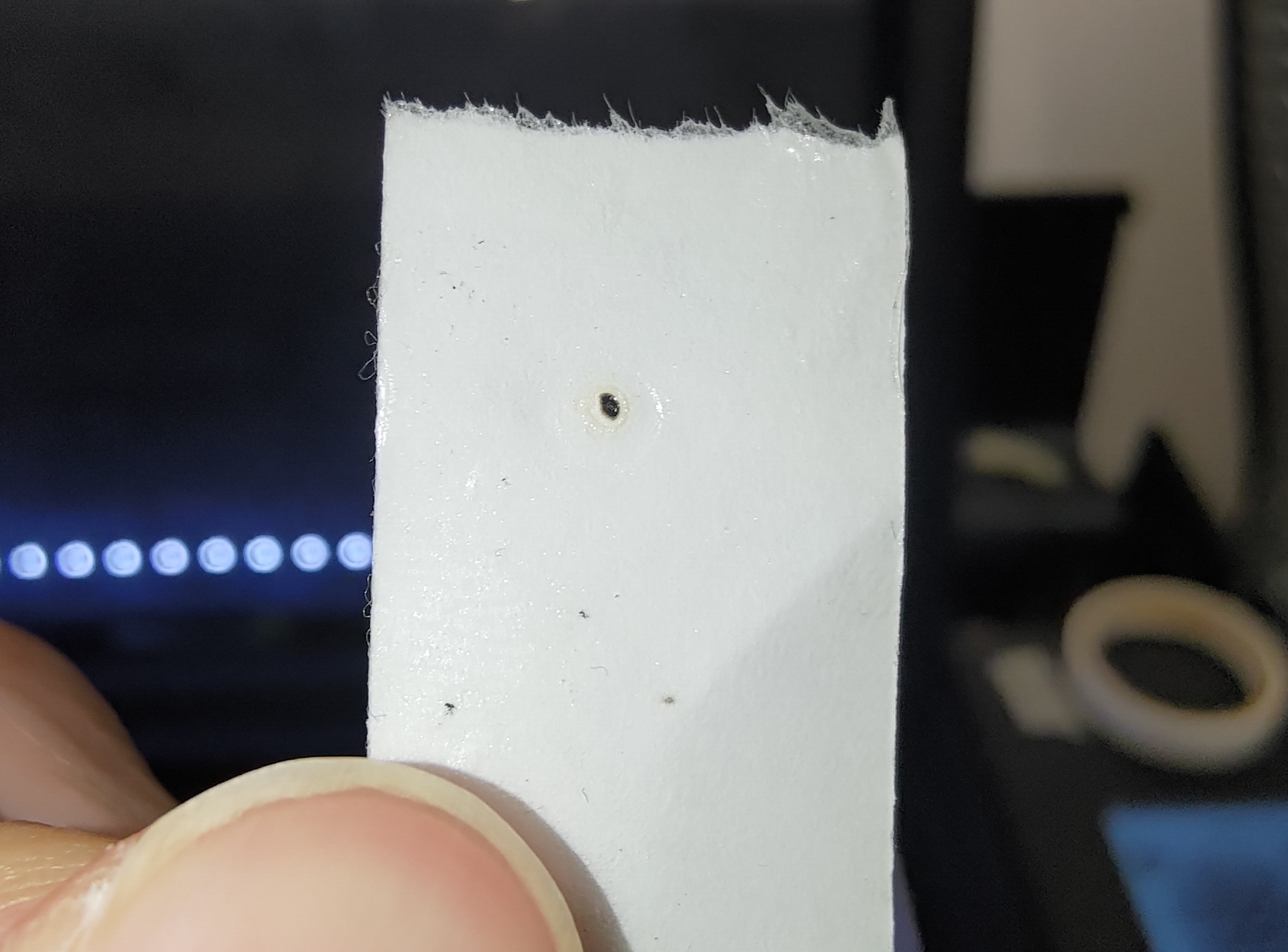

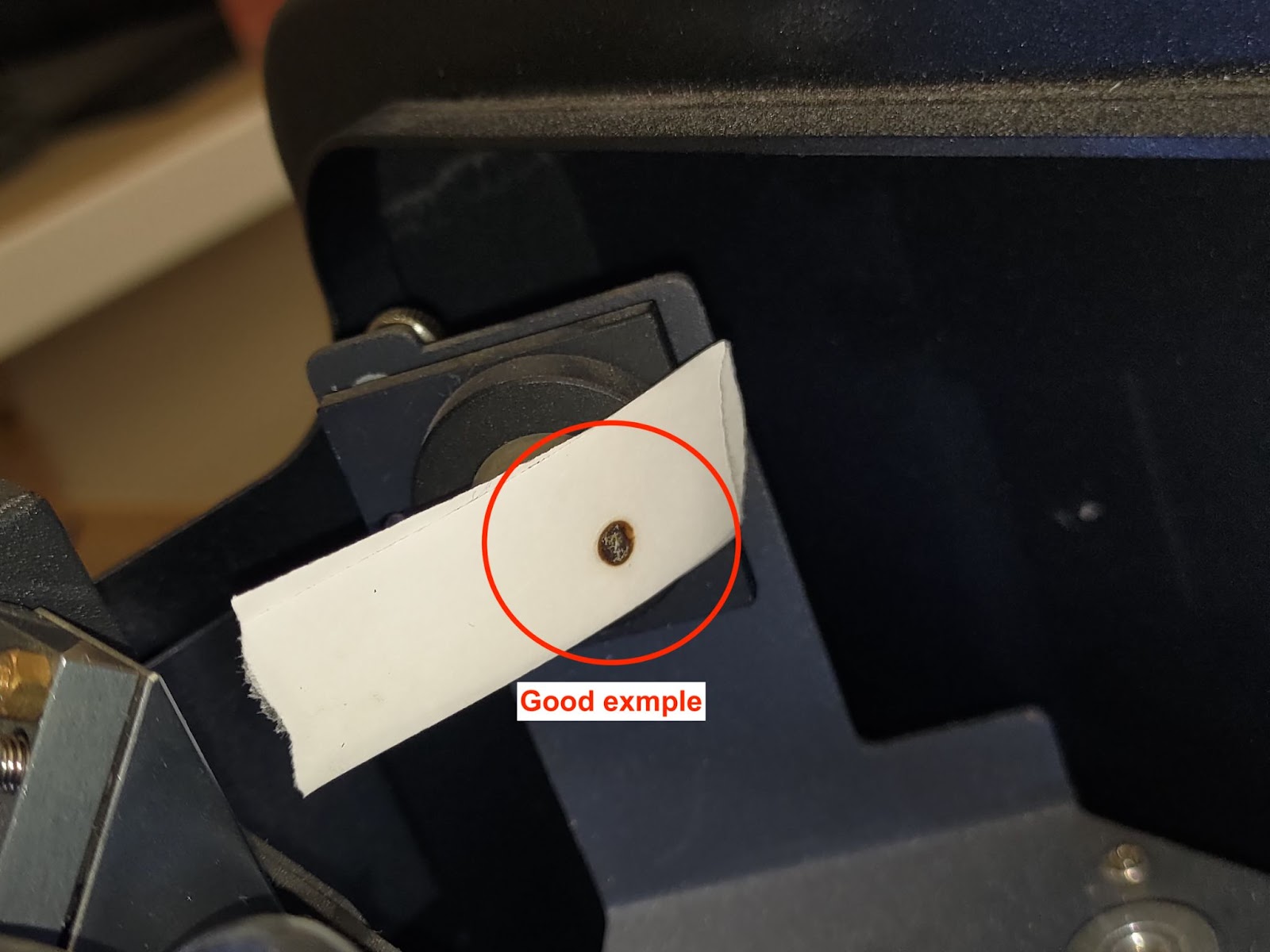

Gutes Beispiel:

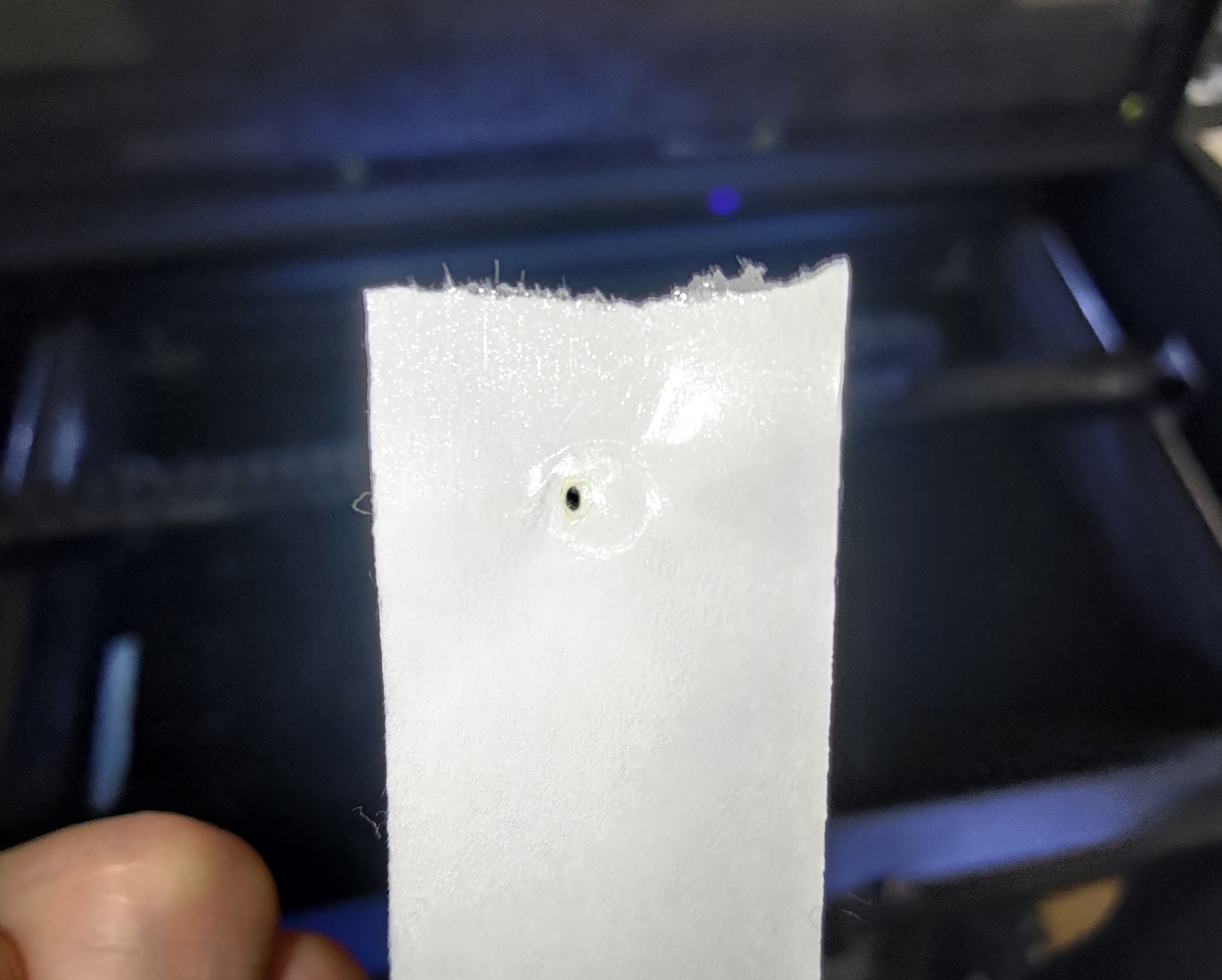

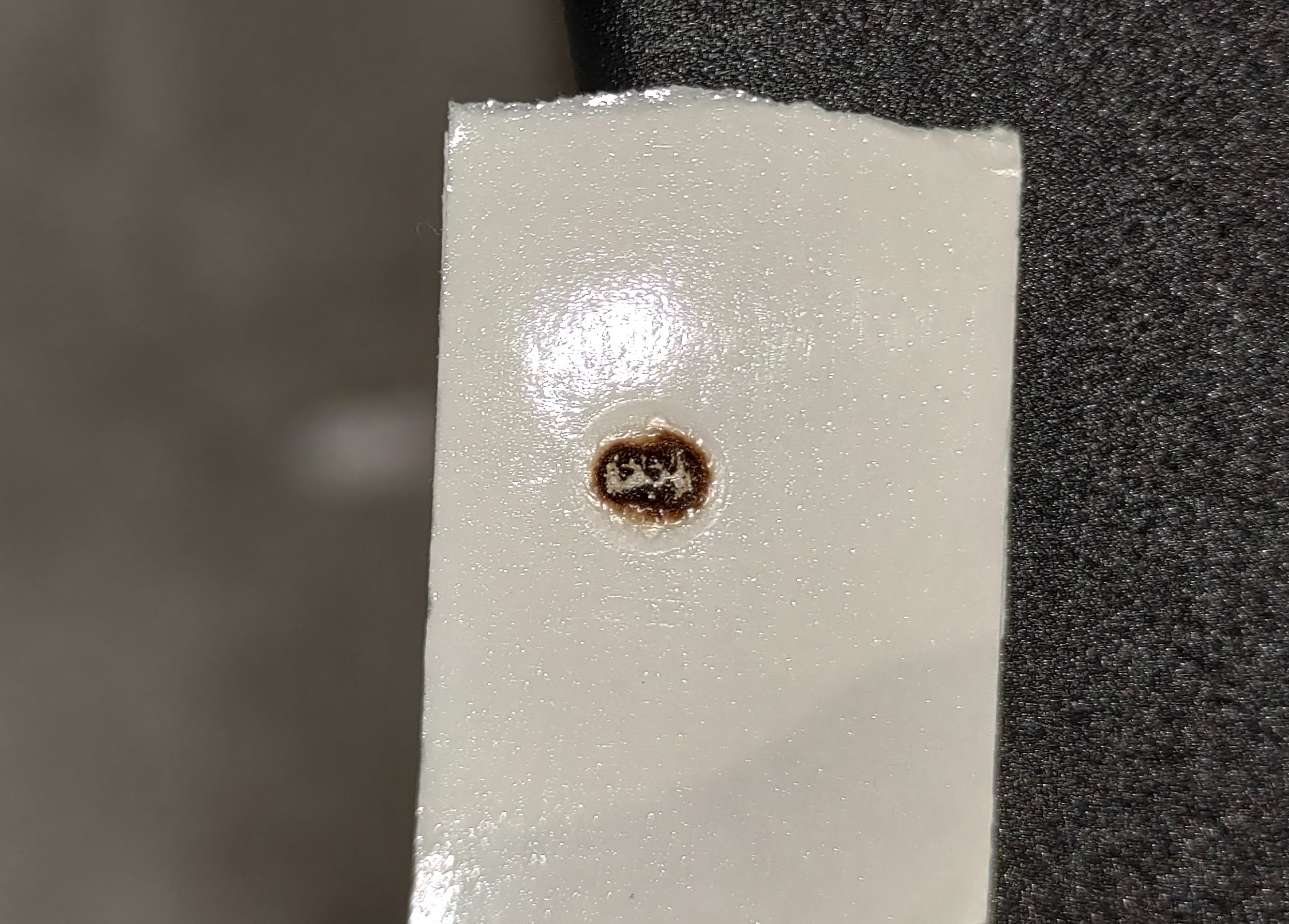

Schlechtes Beispiel:
Schritt 6-3 - Entnehmen Sie das Klebeband vom 1. Spiegel
Kleben Sie das Klebeband des 1. Spiegels auf ein Blatt Papier. Notieren Sie die Position und die Anzahl der Impulse wie im Foto unten gezeigt.
Schritt 6-4 - Fehlerbehebung und Berichterstattung
Wenn Ihr Punkt nicht rund, nicht stark oder ähnlich wie die schlechten Beispiele oben ist, erhöhen Sie die Leistung auf x2.0 und prüfen Sie, ob sich das Ergebnis verbessert:
-
Wenn der Punkt stärker wird, könnte dies auf eine Leistungsabnahme der Laserröhre hindeuten. Sie können den OPA-Prozess mit erhöhter Leistung fortsetzen oder Ihren lokalen Händler kontaktieren und darauf hinweisen, dass die Röhre möglicherweise an Leistung verloren hat.
-
Wenn der Punkt nicht stärker wird oder weiterhin eine ungewöhnliche Form aufweist, kontaktieren Sie bitte Ihren lokalen Händler für weitere Unterstützung.
(Bitte teilen Sie Ihrem Händler ein Foto Ihres Impulsergebnisses auf dem 1. Spiegel mit.)
Schritt 7 - Überprüfung des Strahlengangs vom ersten zum zweiten Spiegel
In diesem Schritt wird überprüft, ob der Strahlengang vom ersten zum zweiten Spiegel korrekt ausgerichtet ist.

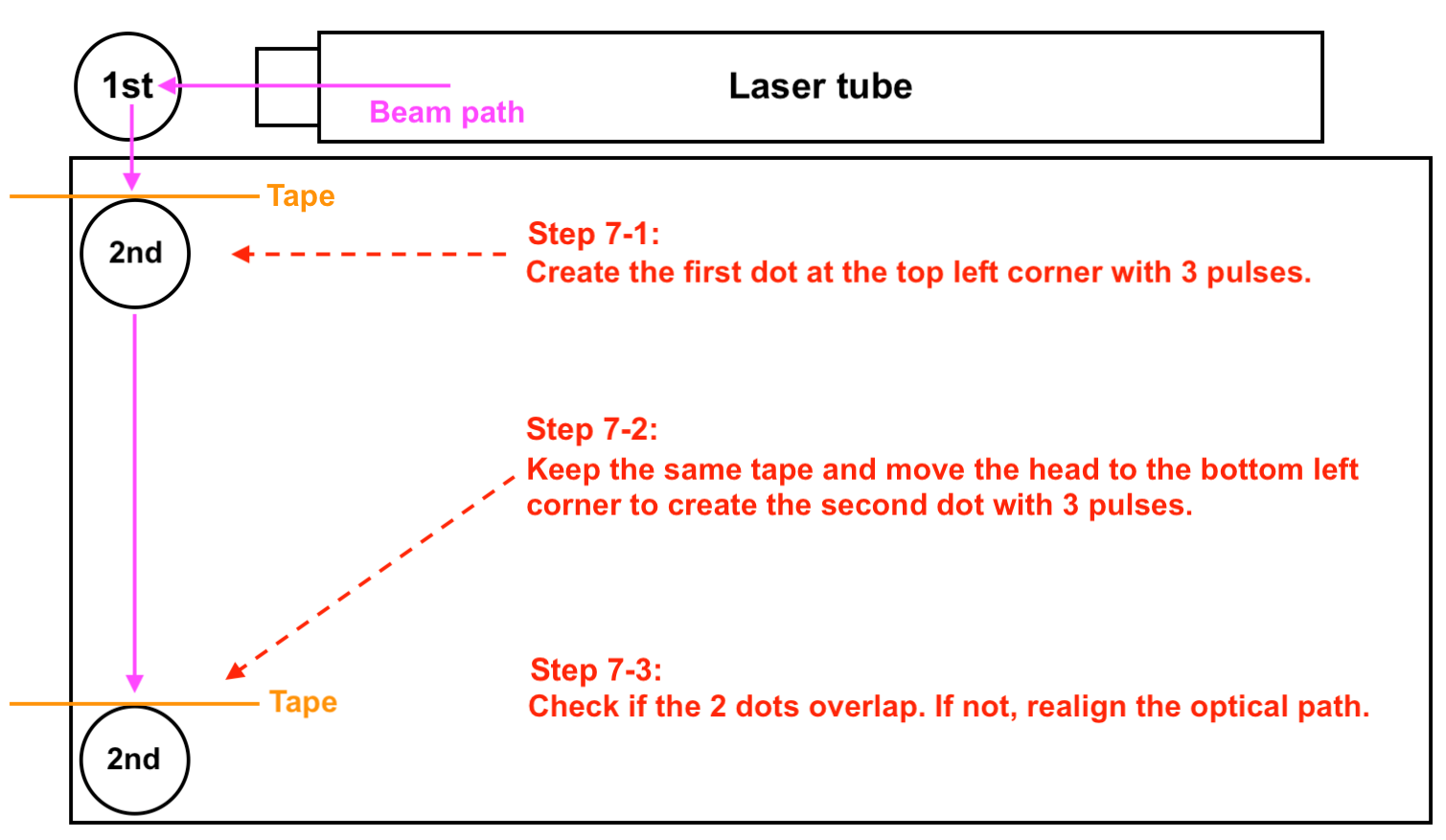

Schrittübersicht:

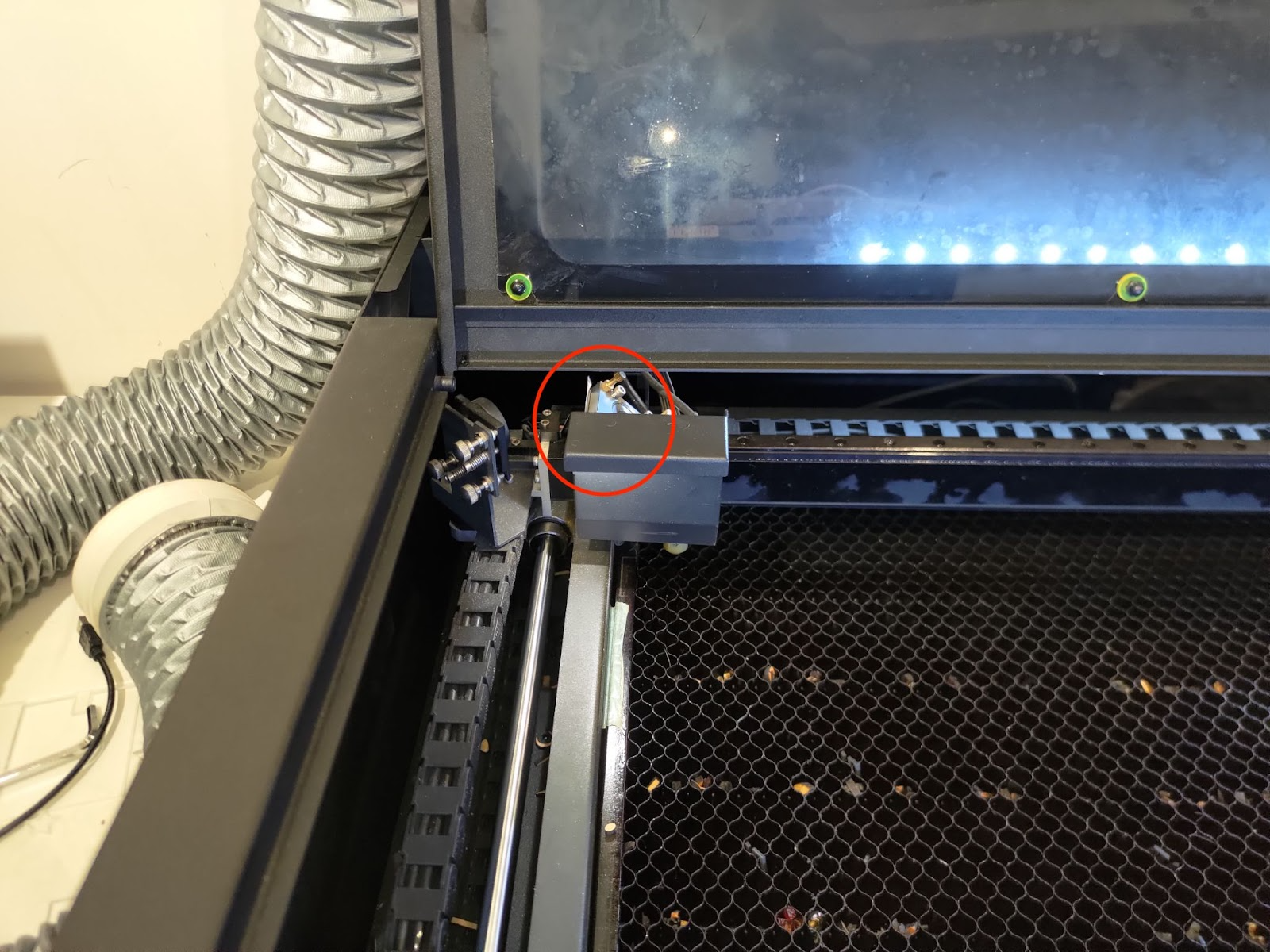

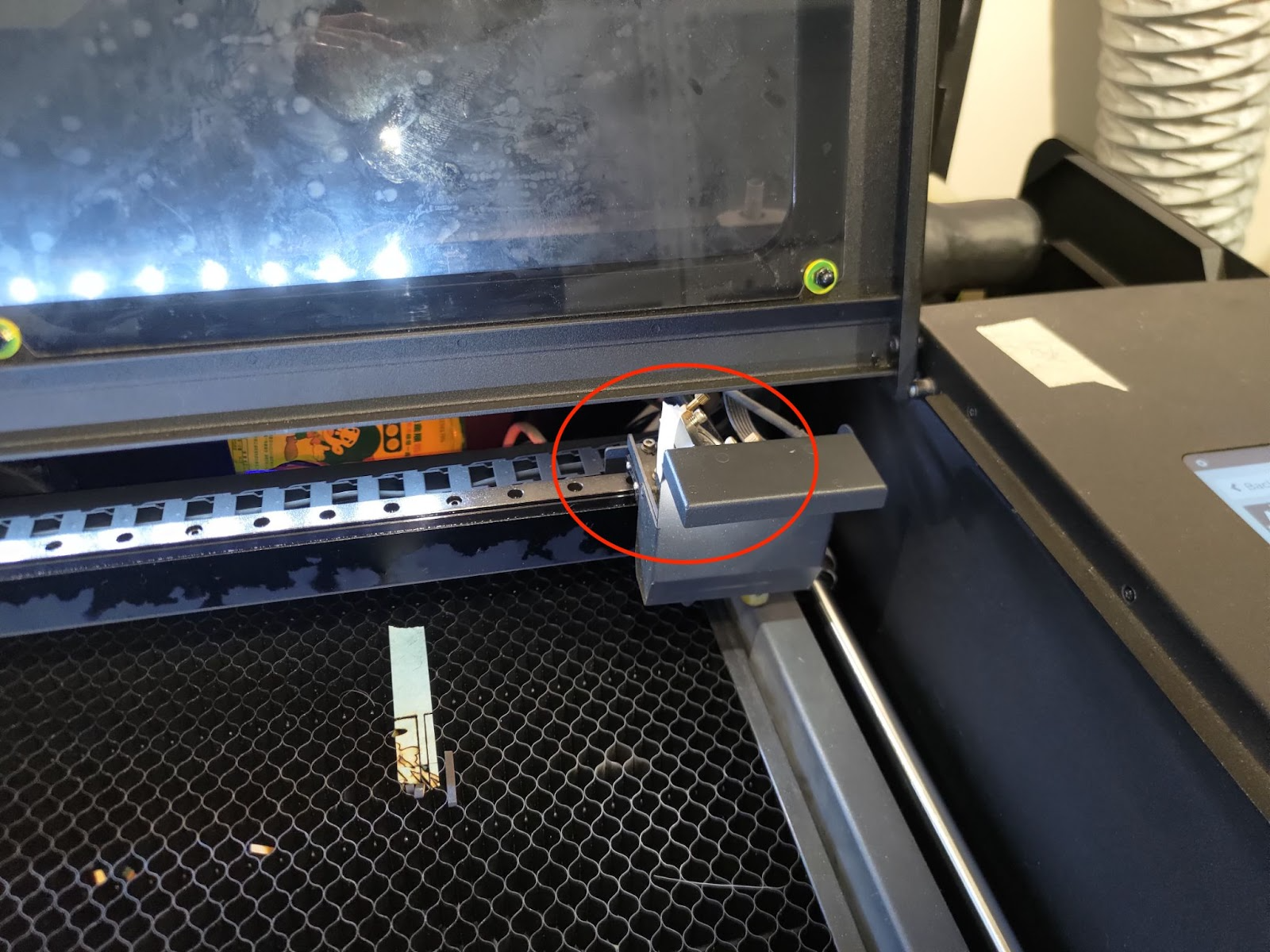

Schritt 7-1 - Erzeugung des ersten Punktes in der oberen Linken Position

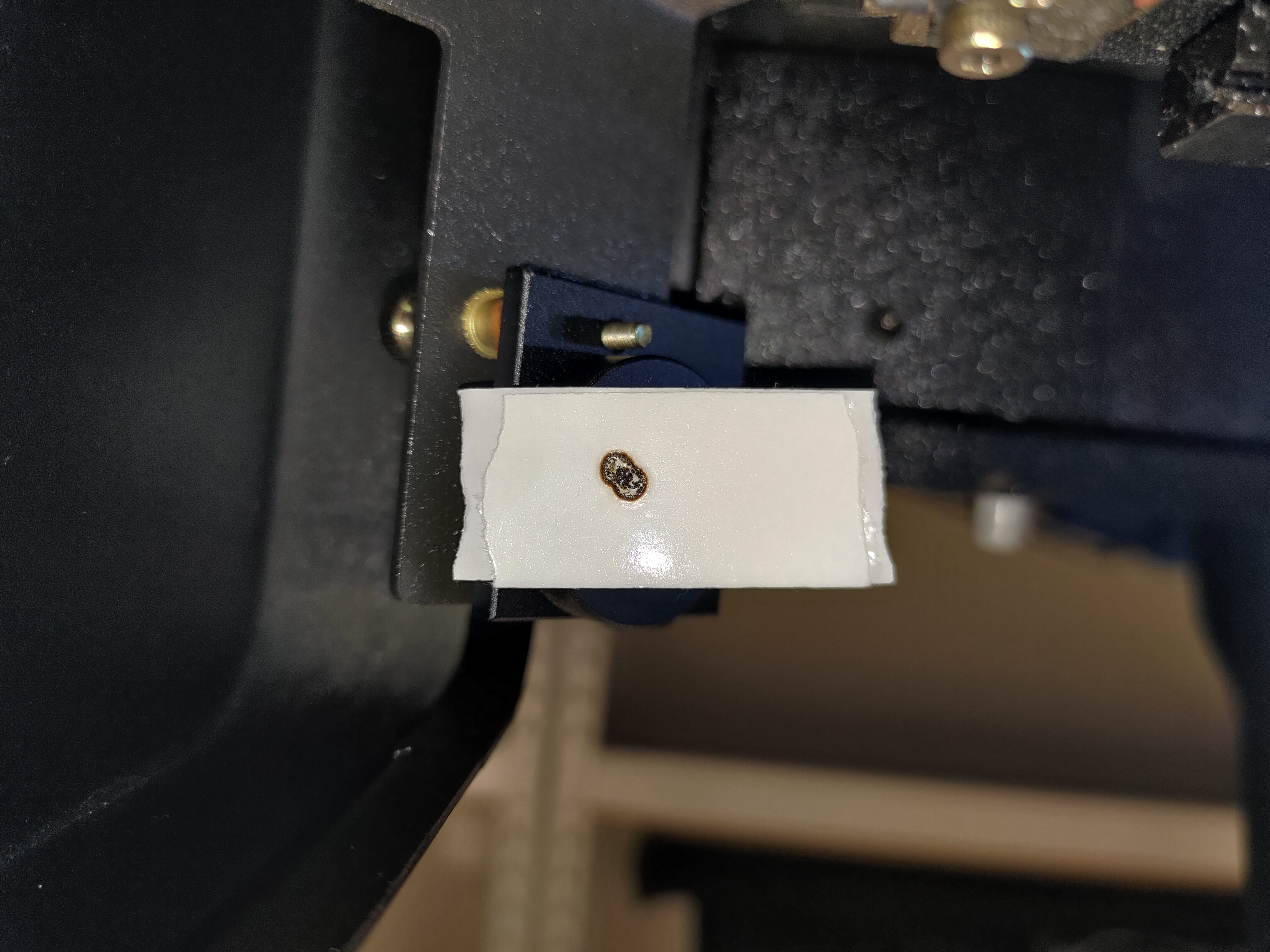

Bringen Sie ein doppellagiges Klebeband auf dem zweiten Spiegel an und bewegen Sie den Kopf in die obere Linke Ecke.
Führen Sie drei Impulse aus , um den ersten Punkt zu erzeugen.

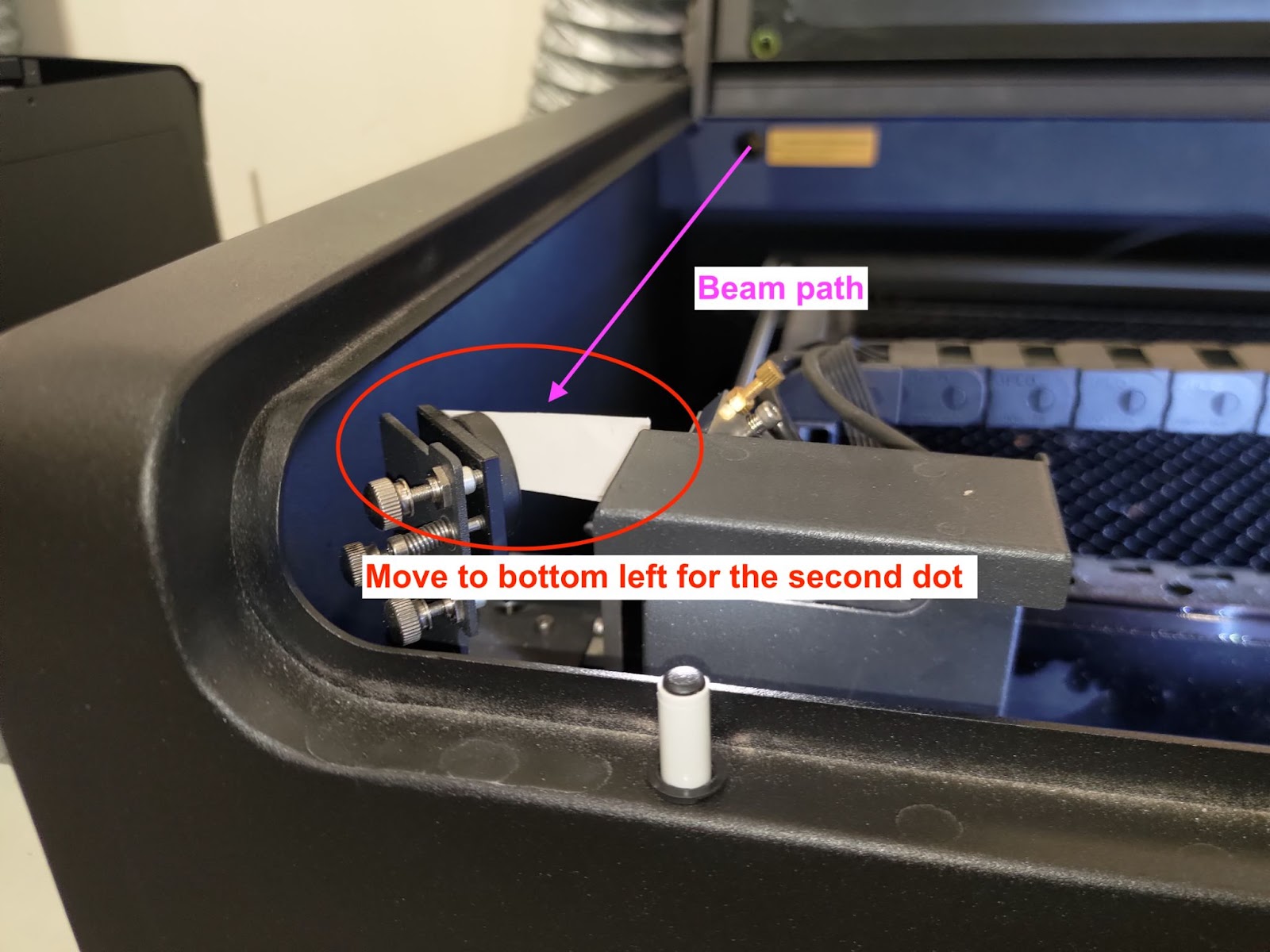

Schritt 7-2 - Erzeugung des zweiten Punktes in der unteren Linken Position
Belassen Sie das Klebeband auf dem zweiten Spiegel und bewegen Sie den Kopf in die untere Linke Ecke.
Führen Sie drei Impulse aus , um den zweiten Punkt zu erzeugen.
Wenn in der unteren Linken Position kein Punkt entsteht, deutet dies auf eine erhebliche Fehlausrichtung des Strahlengangs hin.
Bewegen Sie in diesem Fall den Kopf in die mittlere Linke Position und versuchen Sie, dort einen Punkt zu erzeugen.

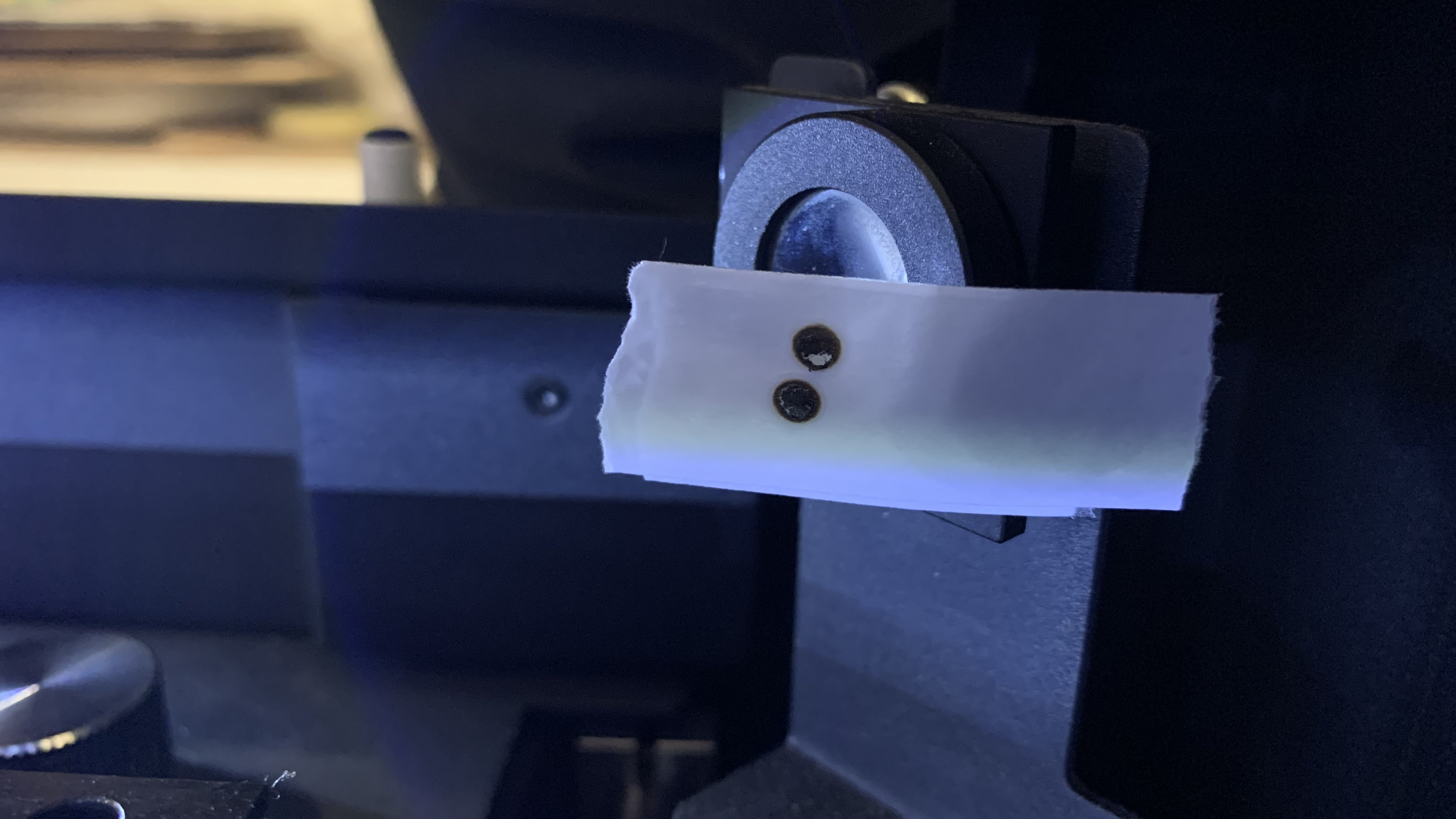

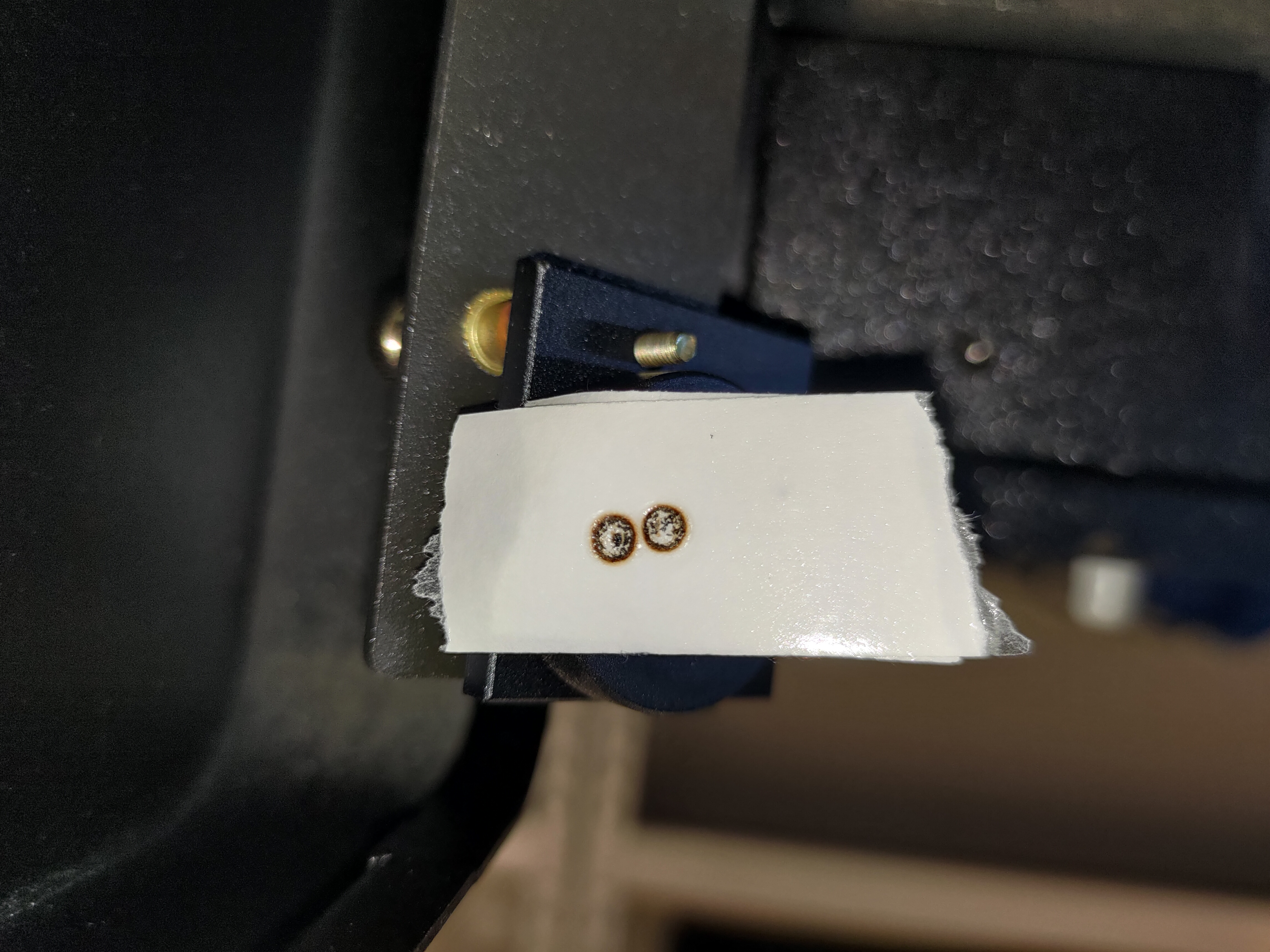

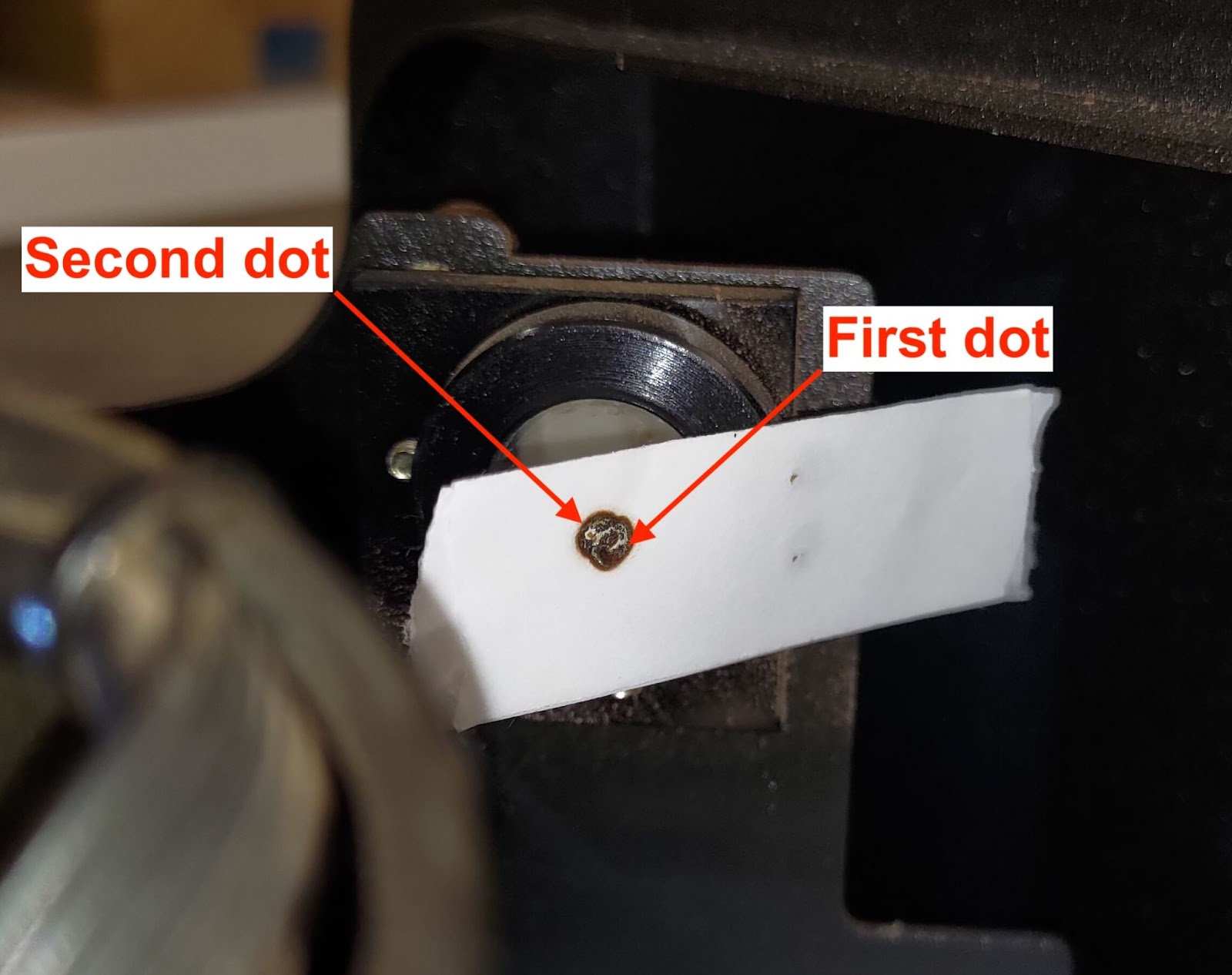

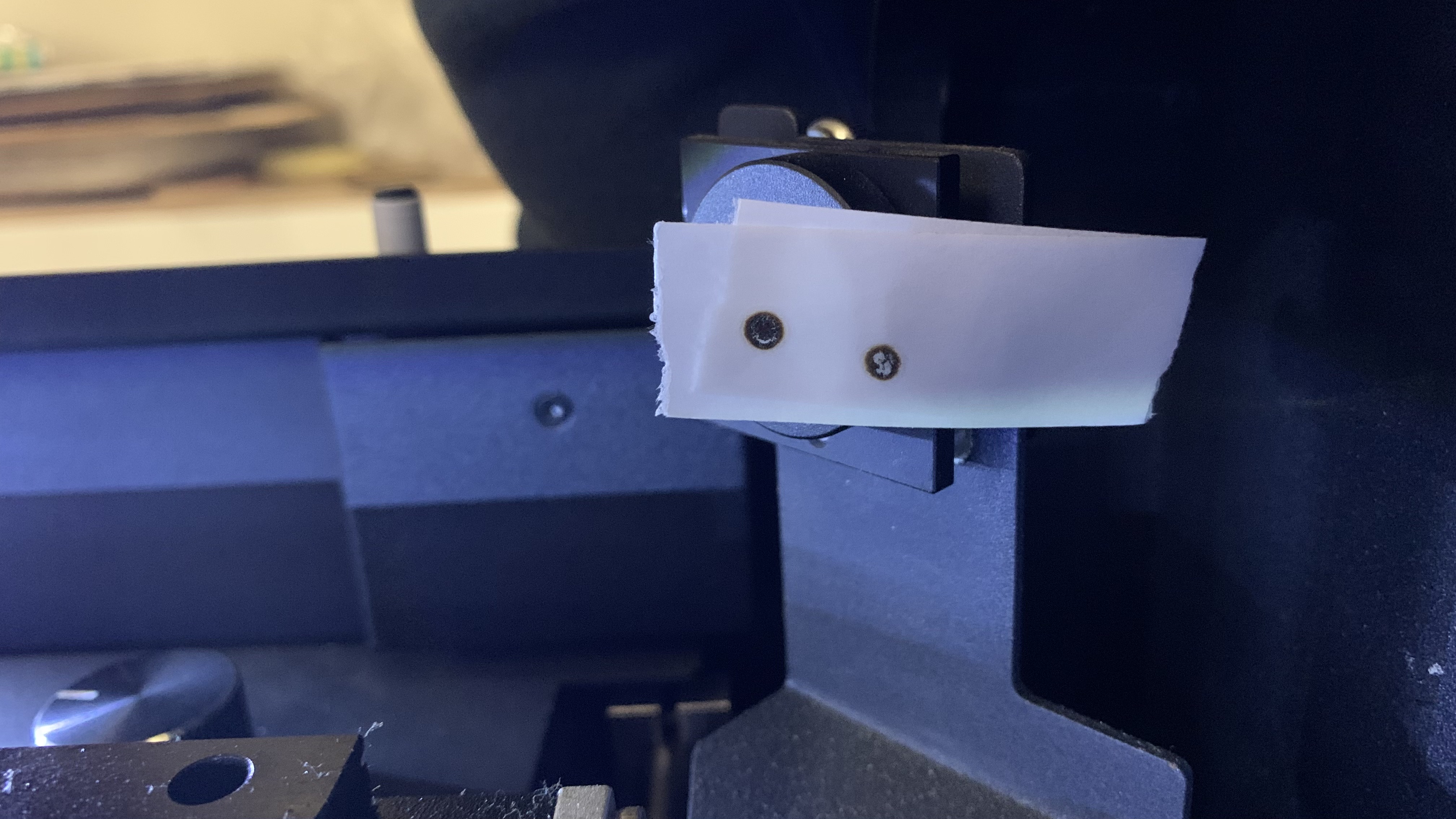

Schritt 7-3 - Überprüfung der Überlappung des ersten und zweiten Punktes
Wenn sich Ihre Punkte perfekt überlappen, wie im Beispielfoto für eine gute Ausrichtung gezeigt, ist der Strahlengang korrekt ausgerichtet.
Sie können mit Schritt 7-5 fortfahren.
Wenn sie sich nicht überlappen, wie in den Negativbeispielen unten gezeigt, bedeutet dies, dass der optische Pfad vom ersten zum zweiten Spiegel fehlausgerichtet ist und der erste Spiegel justiert werden muss.

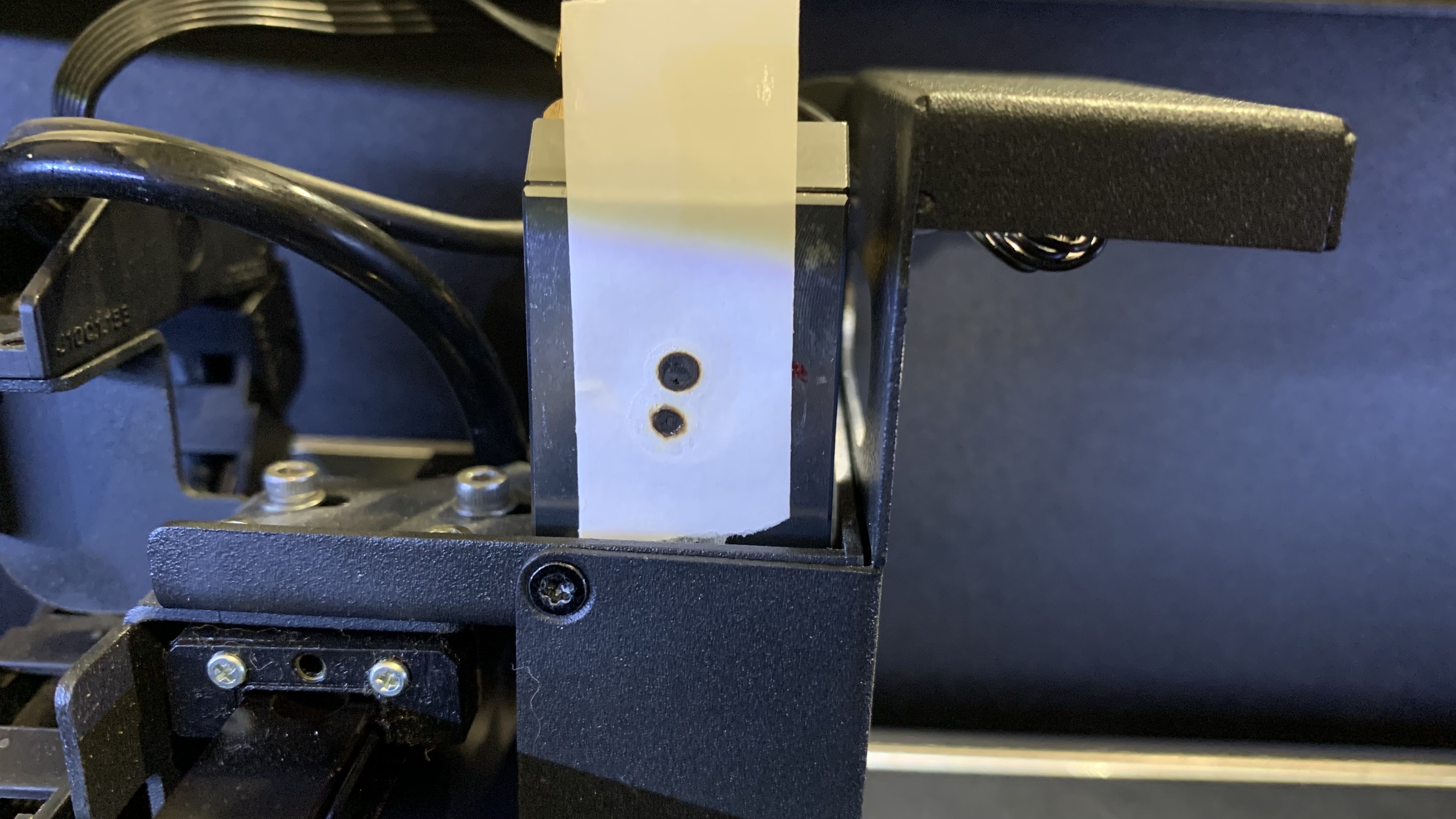

Gutes Beispiel:

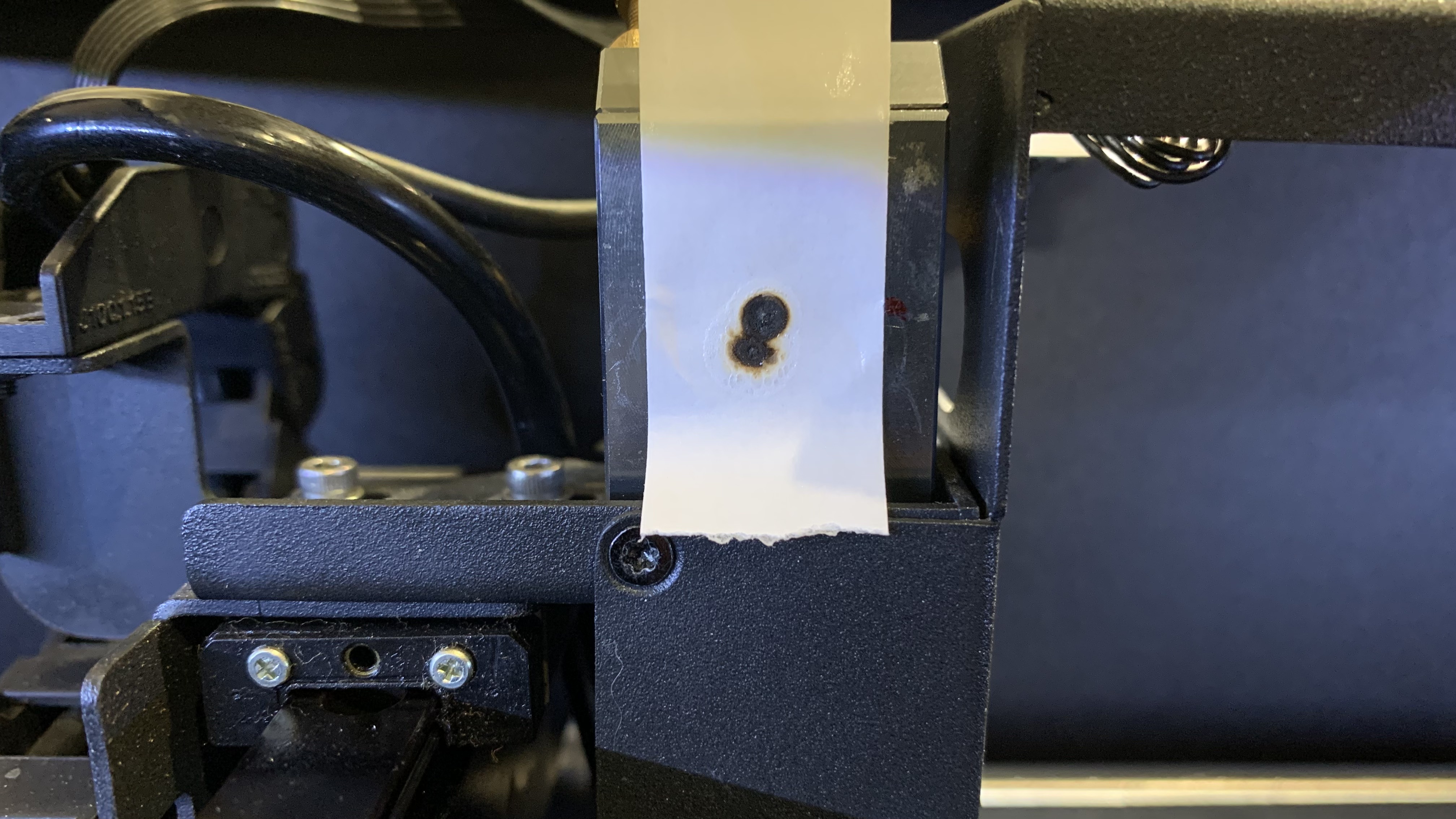

Schlechtes Beispiel:
Schritt 7-4 - Ausrichtung des Strahlengangs vom ersten zum zweiten Spiegel
In diesem Schritt lernen Sie, wie Sie den Strahlengang vom ersten zum zweiten Spiegel ausrichten, indem Sie die Schrauben am ersten Spiegel justieren.

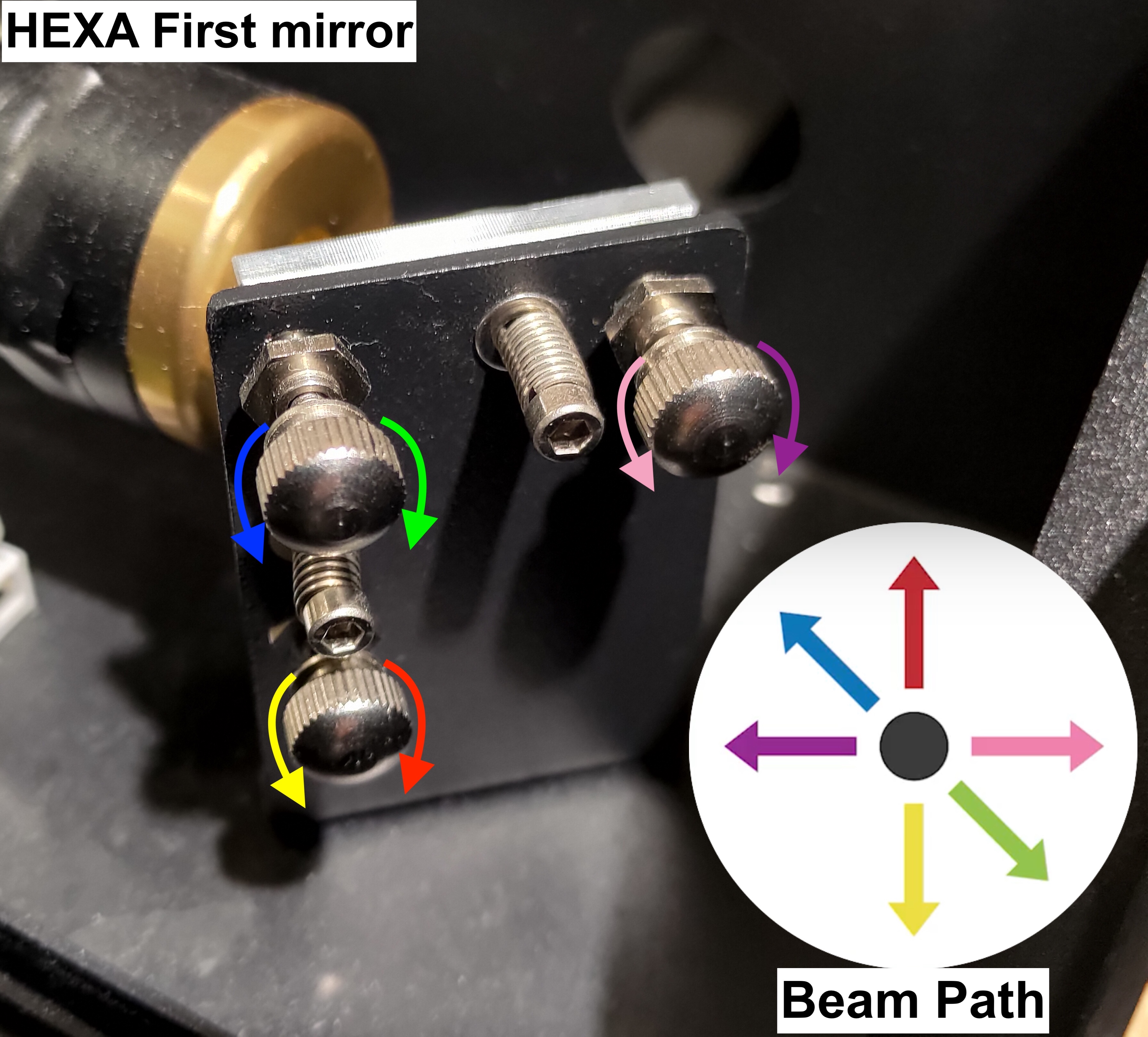

Am ersten Spiegel befinden sich drei Schrauben. Durch Drehen im oder gegen den Uhrzeigersinn ändert sich der Strahlengang, was bedeutet, dass sich die Position des zweiten Punktes verändert.
Bitte beachten Sie, dass sich der Strahlengang bei jeder Schraubenjustierung ändern kann. Um die Genauigkeit zu gewährleisten, wird empfohlen, das alte Klebeband mit den vorherigen Punkten zu entfernen und ein neues zweilagiges Klebeband zu verwenden, um zu überprüfen, ob die neuen Punkte überlappen.
Schritt 7-4-1 - Identifizierung der zu justierenden Schraube
Ermitteln Sie die Position Ihres zweiten Punktes und bestimmen Sie die zu justierende Schraube sowie deren Drehrichtung.
Bitte betrachten Sie das untenstehende Foto und finden Sie die Nummer, die der Position Ihres zweiten Punktes am ähnlichsten ist:

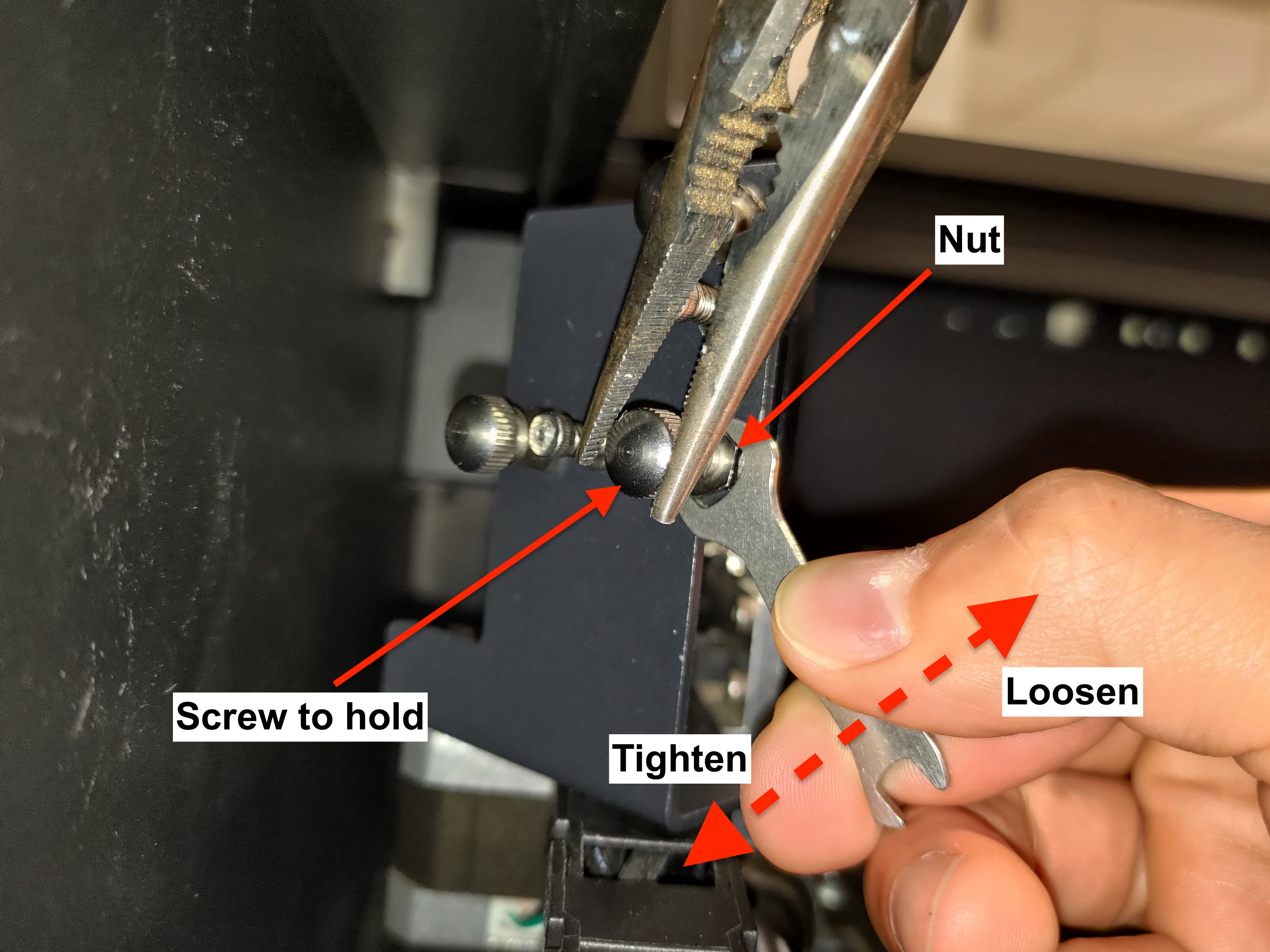

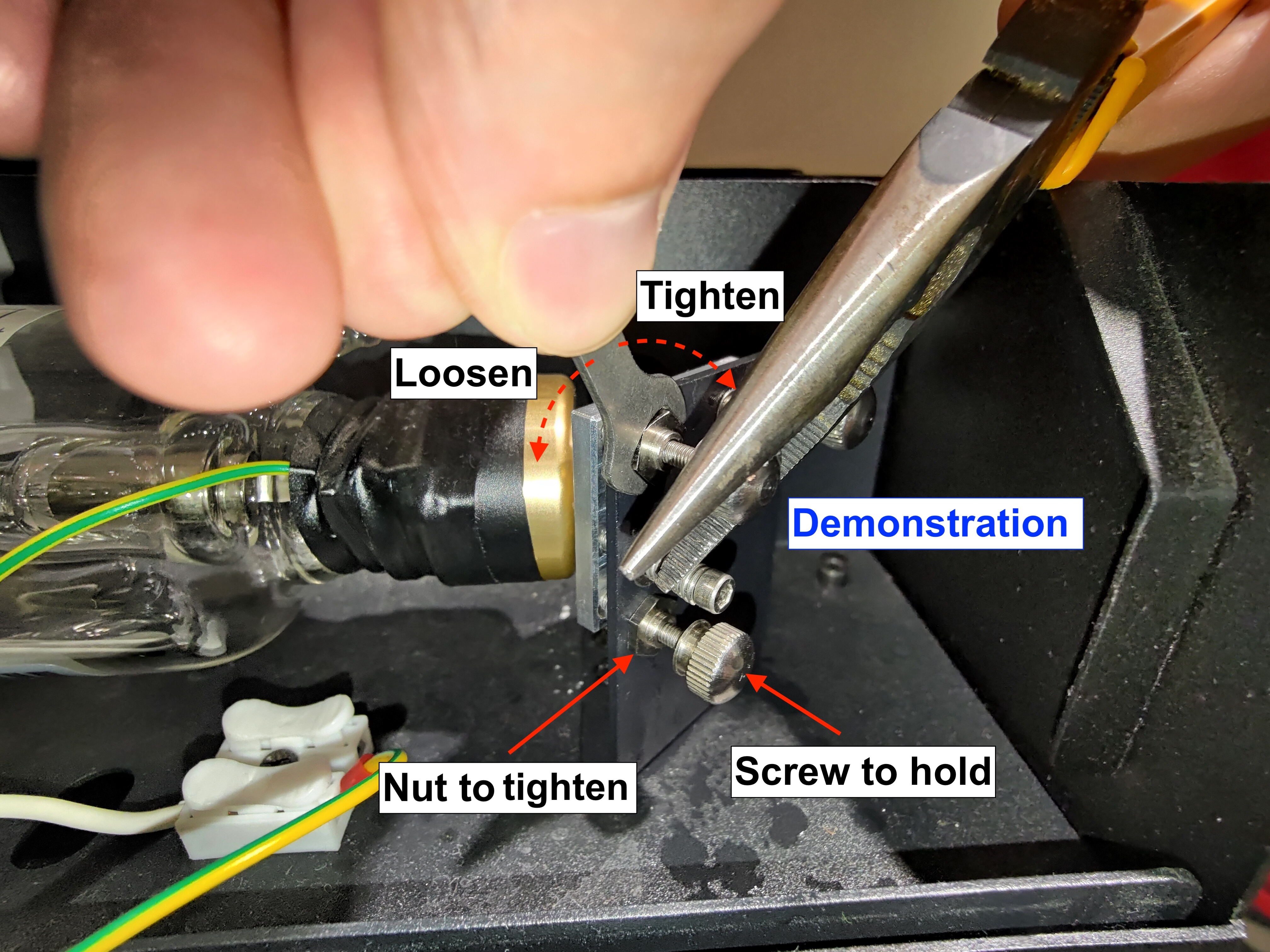

Bevor Sie die Schraube justieren, lernen Sie bitte, wie man die Mutter korrekt löst:

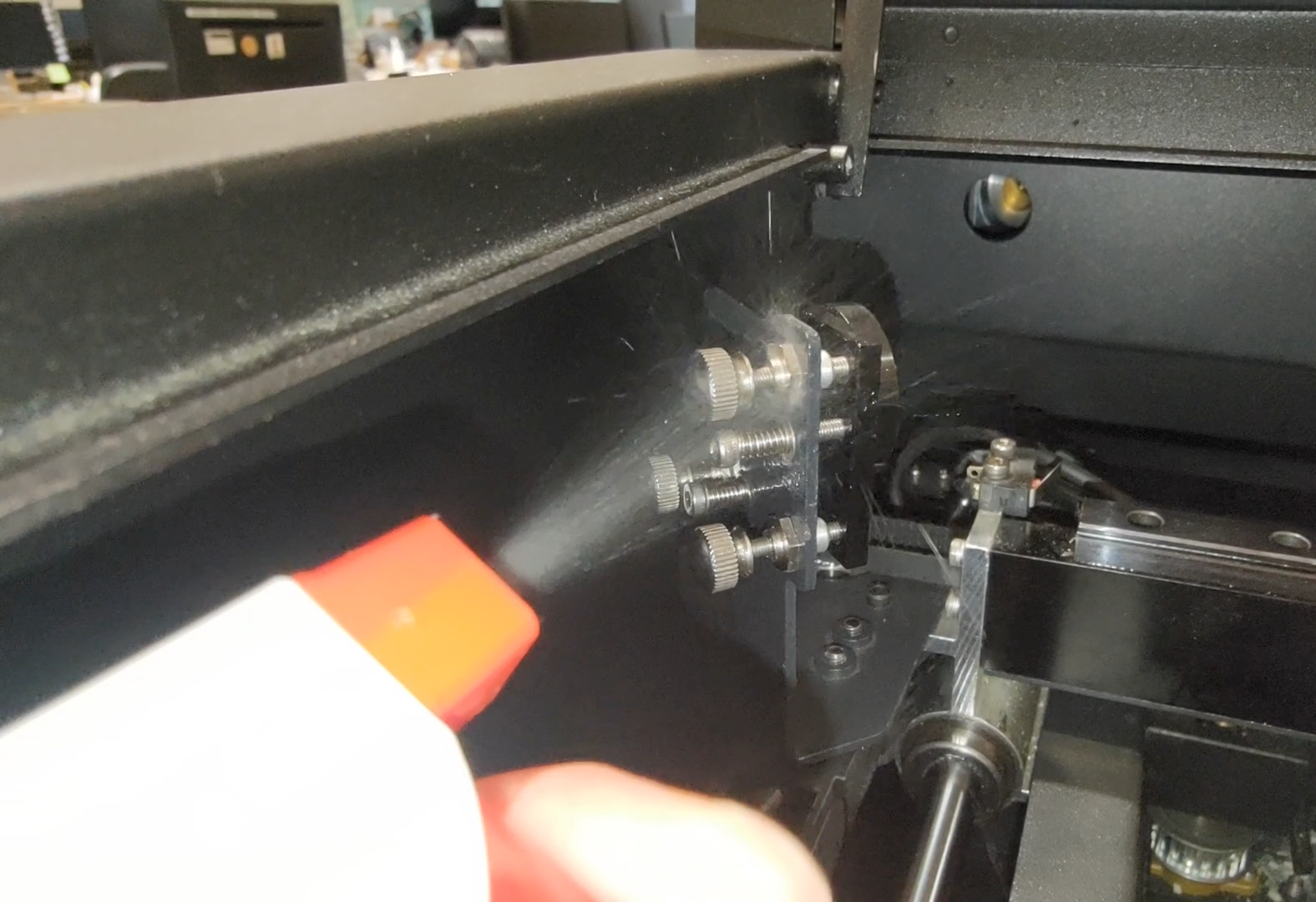

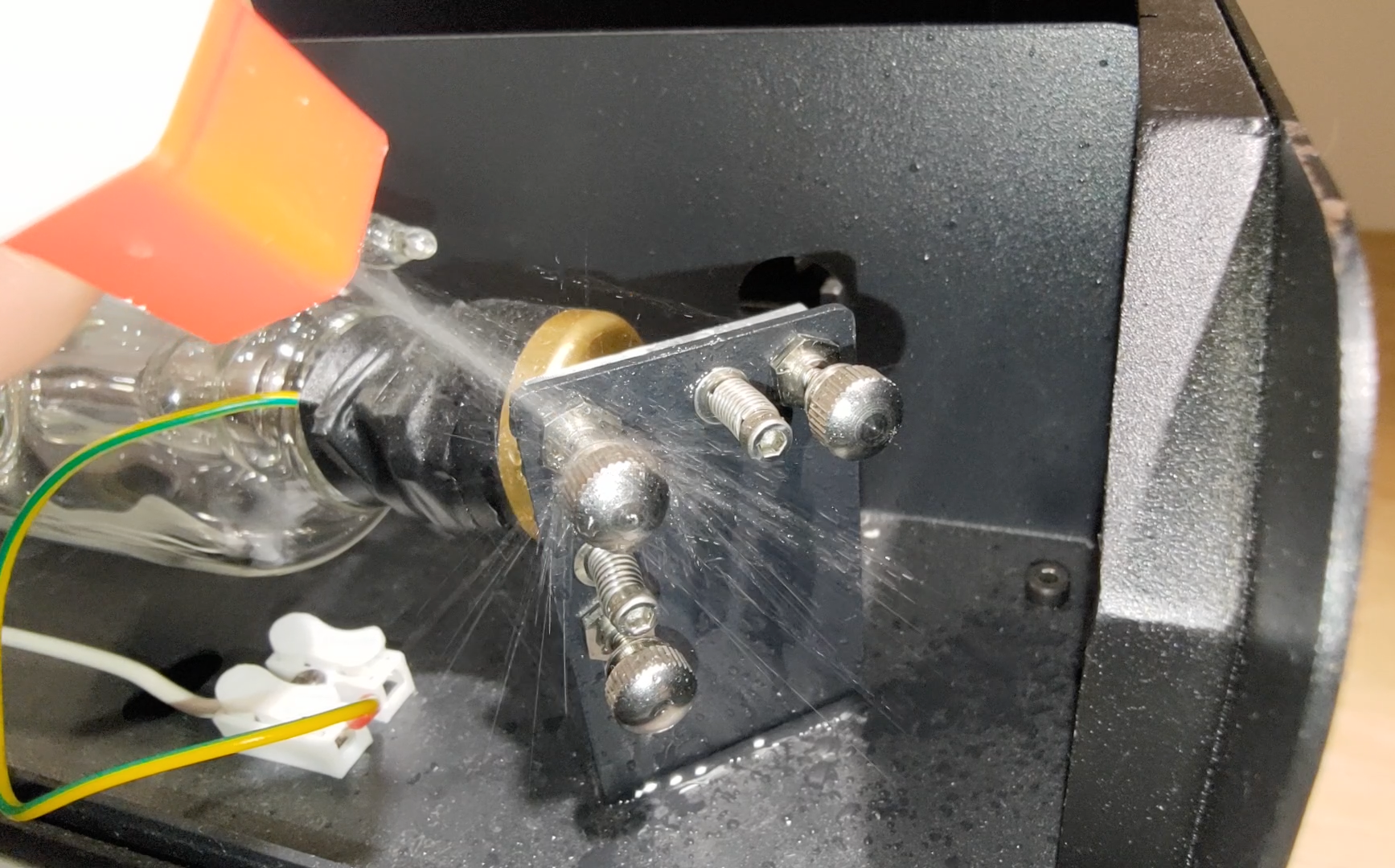

- Sprühen Sie zunächst Alkohol auf die Muttern, um das Gel oder den Klebstoff aufzulösen, und warten Sie einige Sekunden.
- Halten Sie anschließend die Schraube mit einer Zange fest und lösen Sie die Mutter mit dem Doppelmaulschlüssel, indem Sie sie gegen den Uhrzeigersinn drehen.
Für #1:
Der zweite Punkt muss nach unten rechts wandern, um mit dem ersten Punkt zu überlappen
Die Schraube oben Links muss im Uhrzeigersinn gedreht werden. Bitte beachten Sie das folgende Foto.
Für #2:
Der zweite Punkt muss gerade nach unten wandern, um mit dem ersten Punkt zu überlappen.
Die Schraube unten Links muss gegen den Uhrzeigersinn gedreht werden. Bitte beachten Sie das folgende Foto.
Für #3:
Der zweite Punkt muss zunächst nach unten und dann nach Links bewegt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube unten Links muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach unten zu bewegen..
Die Schraube oben rechts muss im Uhrzeigersinn gedreht werden, um den Punkt nach Links zu bewegen.
Bitte beachten Sie die nachfolgende Abbildung.
Für #4:
Der zweite Punkt muss nach rechts bewegt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube oben rechts muss gegen den Uhrzeigersinn gedreht werden.. Bitte beachten Sie das folgende Foto.
Für #5:
Der zweite Punkt muss nach Links bewegt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube oben rechts muss im Uhrzeigersinn gedreht werden.. Bitte beachten Sie das folgende Foto.
Für #6:
Der zweite Punkt muss zunächst nach rechts und dann nach oben bewegt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube oben rechts muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach rechts zu bewegen.
Die Schraube unten Links muss im Uhrzeigersinn gedreht werden, um den Punkt nach oben zu bewegen..
Bitte beachten Sie die nachfolgende Abbildung.
Für #7:
Der zweite Punkt muss direkt nach oben bewegt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube unten Links muss im Uhrzeigersinn gedreht werden.. Bitte beachten Sie das folgende Foto.
Für #8:
Der zweite Punkt muss nach oben Links bewegt werden, um sich mit dem ersten Punkt zu überlagern.
Die obere Linke Schraube muss gegen den Uhrzeigersinn gedreht werden. Bitte beachten Sie das folgende Foto.
Schritt 7-4-2 - Mutter nach der Justierung festziehen
Bitte ziehen Sie die Mutter nach der Einstellung der Schraube fest, indem Sie sie im Uhrzeigersinn drehen.
Schritt 7-5 - Klebeband des zweiten Spiegels anbringen
Platzieren Sie das Klebeband des zweiten Spiegels auf dem Papier. Notieren Sie die Position und die Anzahl der Impulse wie im Foto unten dargestellt.
Schritt 8 - Überprüfung des Strahlengangs vom zweiten zum dritten Spiegel
In diesem Schritt wird überprüft, ob der Strahlengang vom zweiten zum dritten Spiegel korrekt ausgerichtet ist.

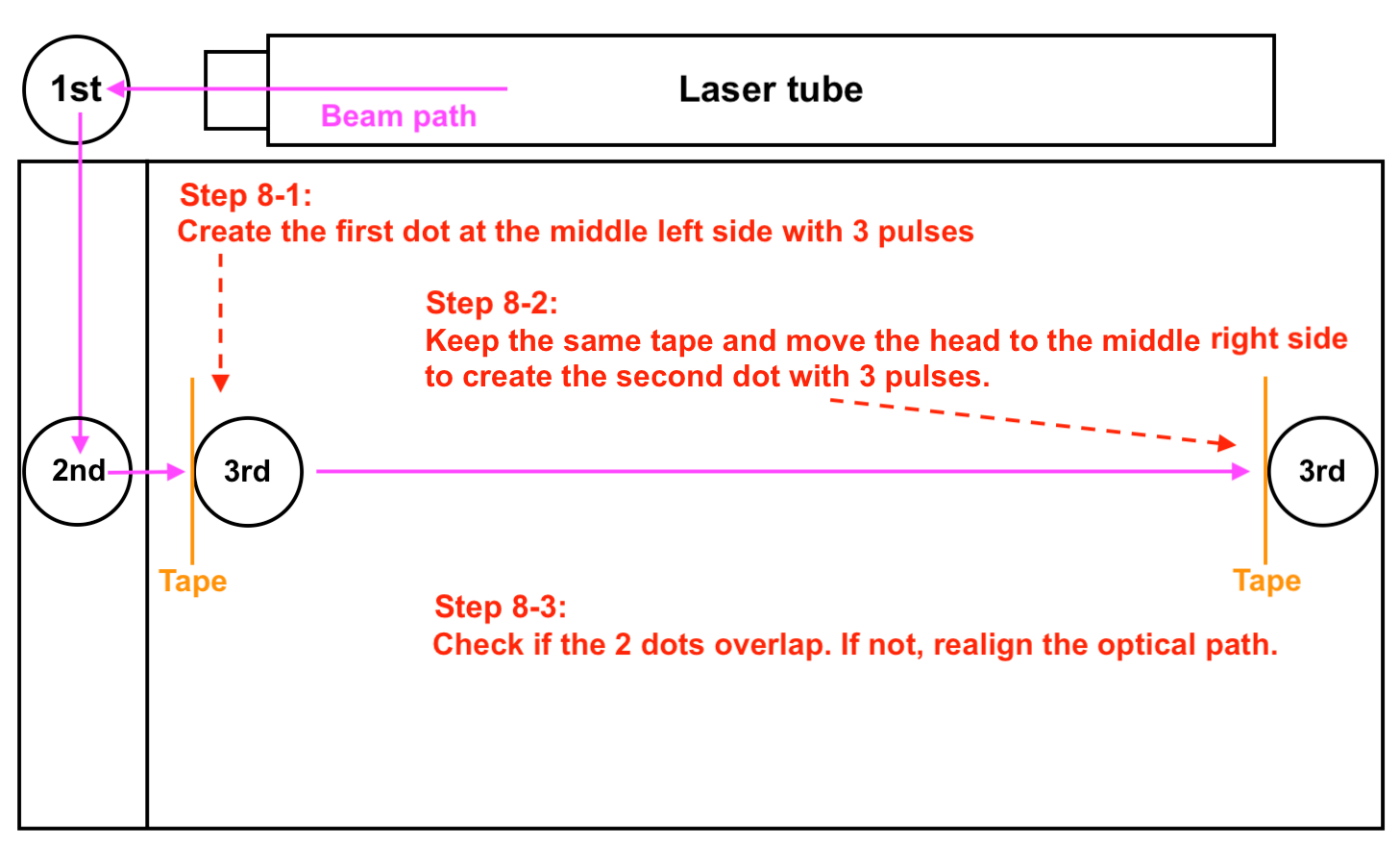

Schrittübersicht:

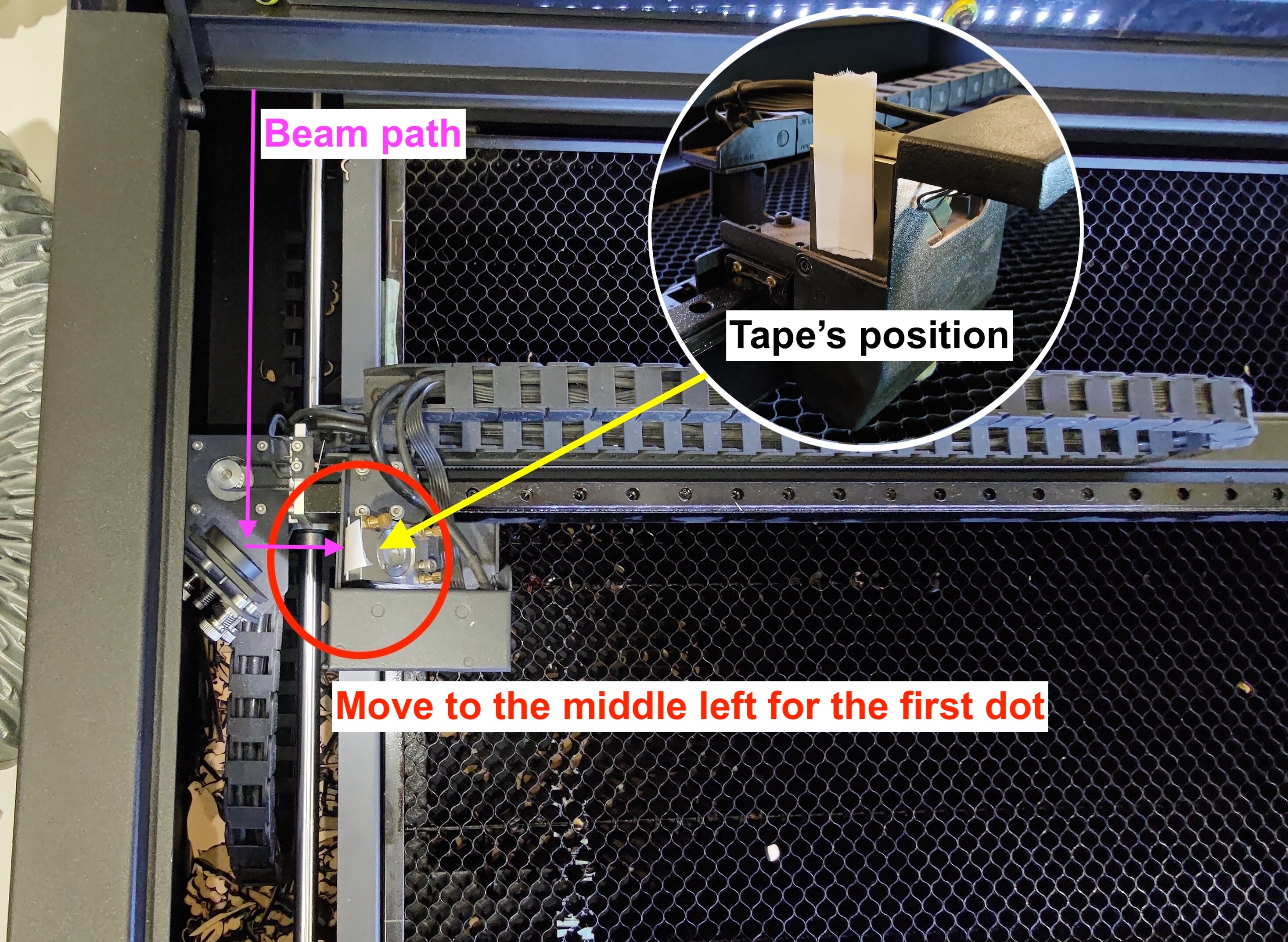

Schritt 8-1 - Ersten Punkt für die mittlere Linke Position erstellen
Bringen Sie ein doppellagiges Klebeband am dritten Spiegel an und bewegen Sie den Kopf in die mittlere Linke Position.
Führen Sie drei Impulse aus , um den ersten Punkt zu erzeugen.
Schritt 8-2 - Zweiten Punkt für die mittlere rechte Position erstellen
Belassen Sie das Klebeband auf dem dritten Spiegel und bewegen Sie den Kopf in die mittlere rechte Position.
Führen Sie drei Impulse aus, um den zweiten Punkt zu erstellen.

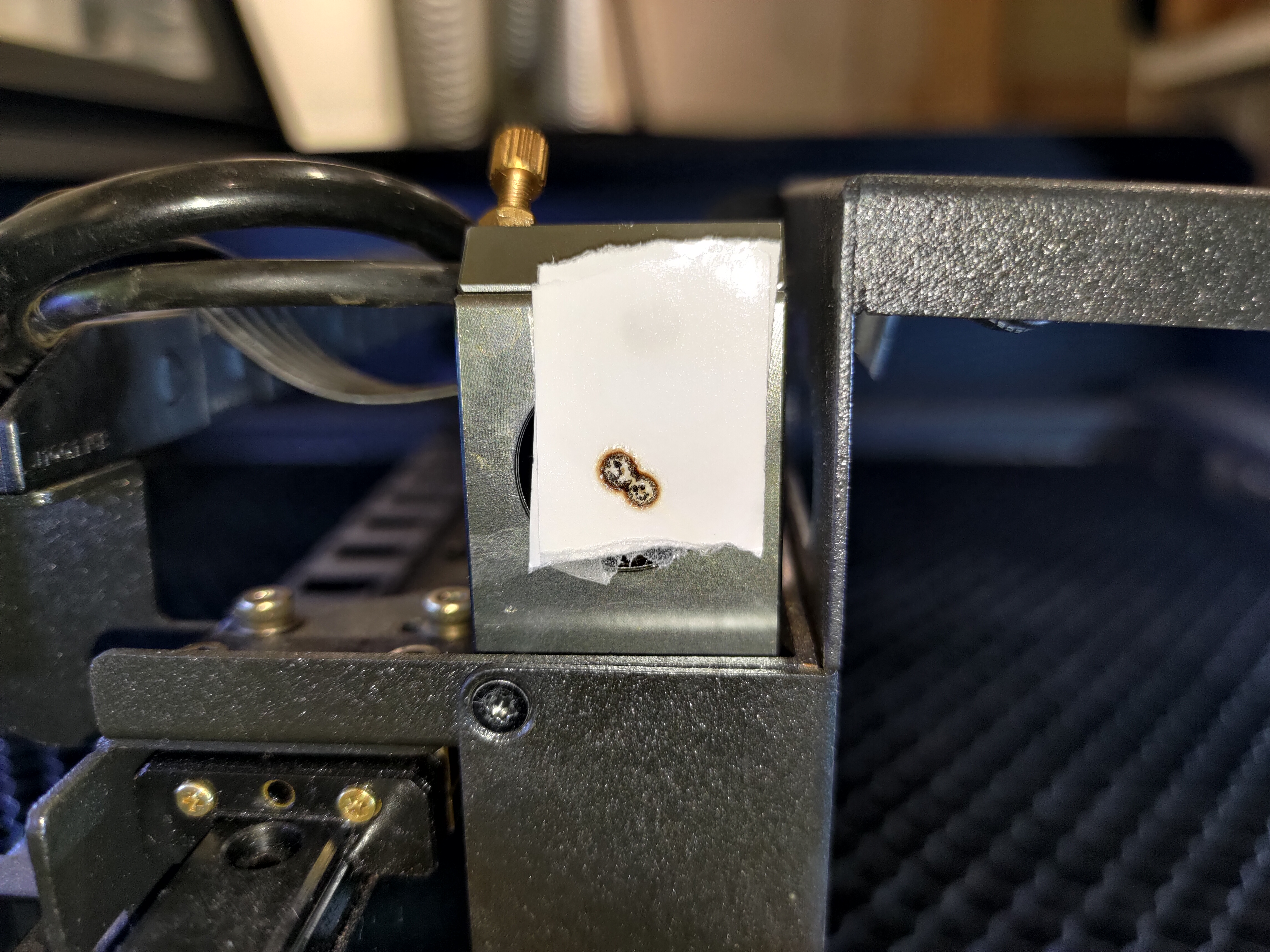

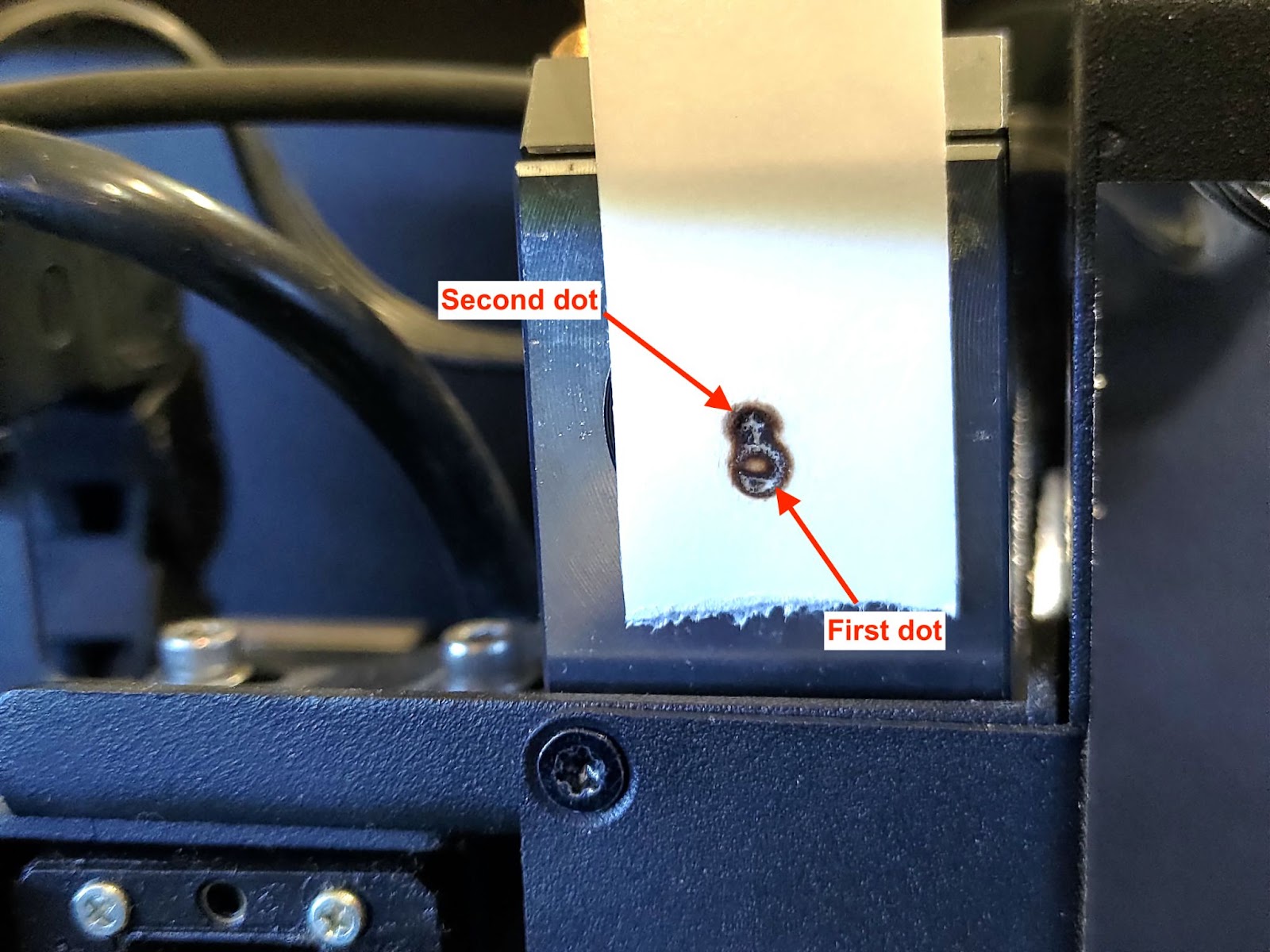

Schritt 8-3 - Überprüfen Sie die Überlappung des ersten und zweiten Punktes
Wenn sich Ihre Punkte perfekt überlappen, wie im guten Beispielfoto unten gezeigt, ist der Strahlengang korrekt ausgerichtet. Sie können zu Schritt 8-5.
Wenn sie sich nicht überlappen, bedeutet dies, dass der optische Weg vom 2. zum 3. Spiegel falsch ausgerichtet ist und der 2. Spiegel justiert werden muss.

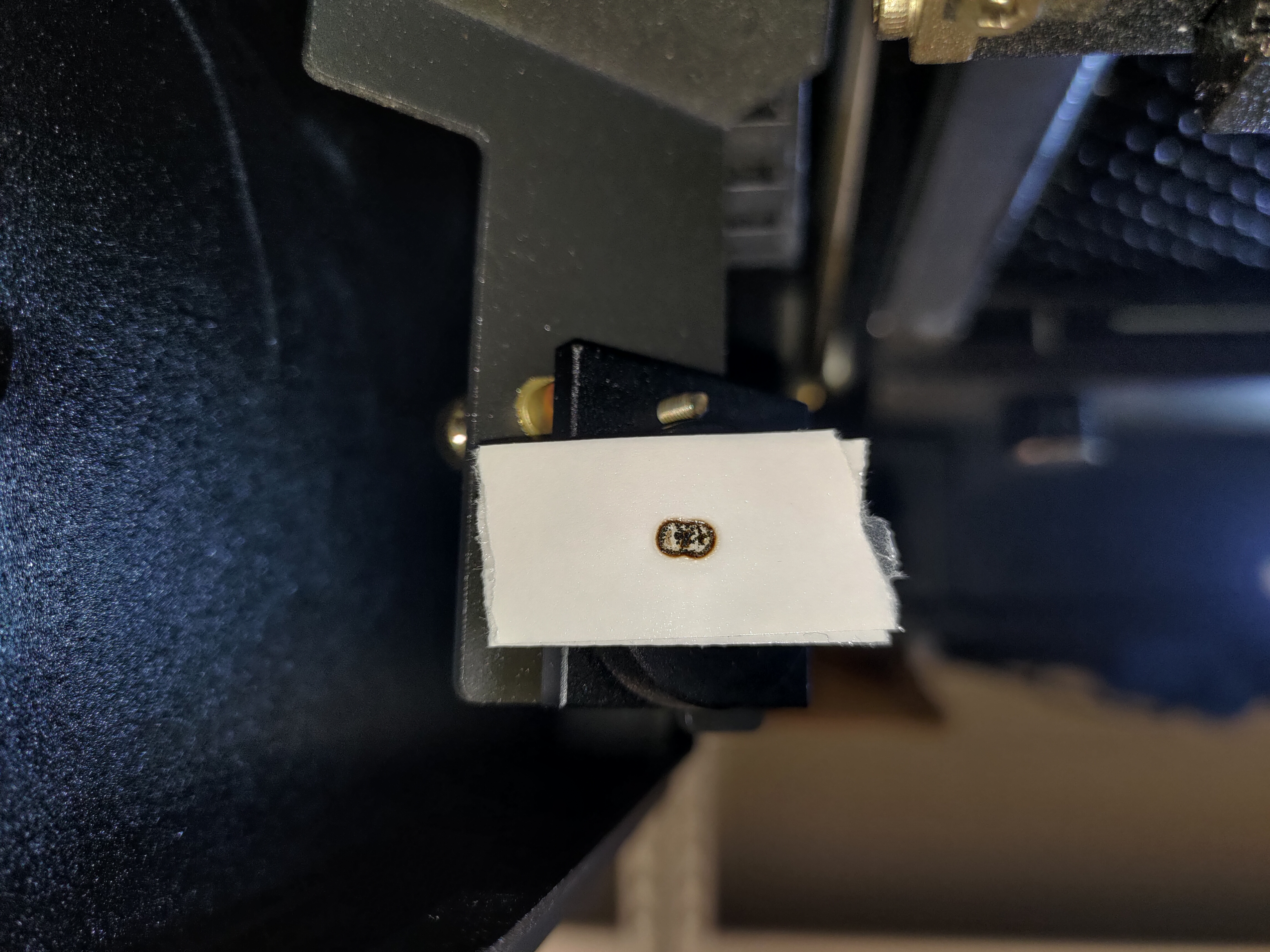

Gutes Beispiel:
Schlechtes Beispiel:
Schritt 8-4 - Ausrichten des Strahlengangs vom 2. zum 3. Spiegel
In diesem Schritt lernen Sie, wie Sie den Strahlengang vom 2. zum 3. Spiegel ausrichten, indem Sie die Schrauben am 2. Spiegel justieren.

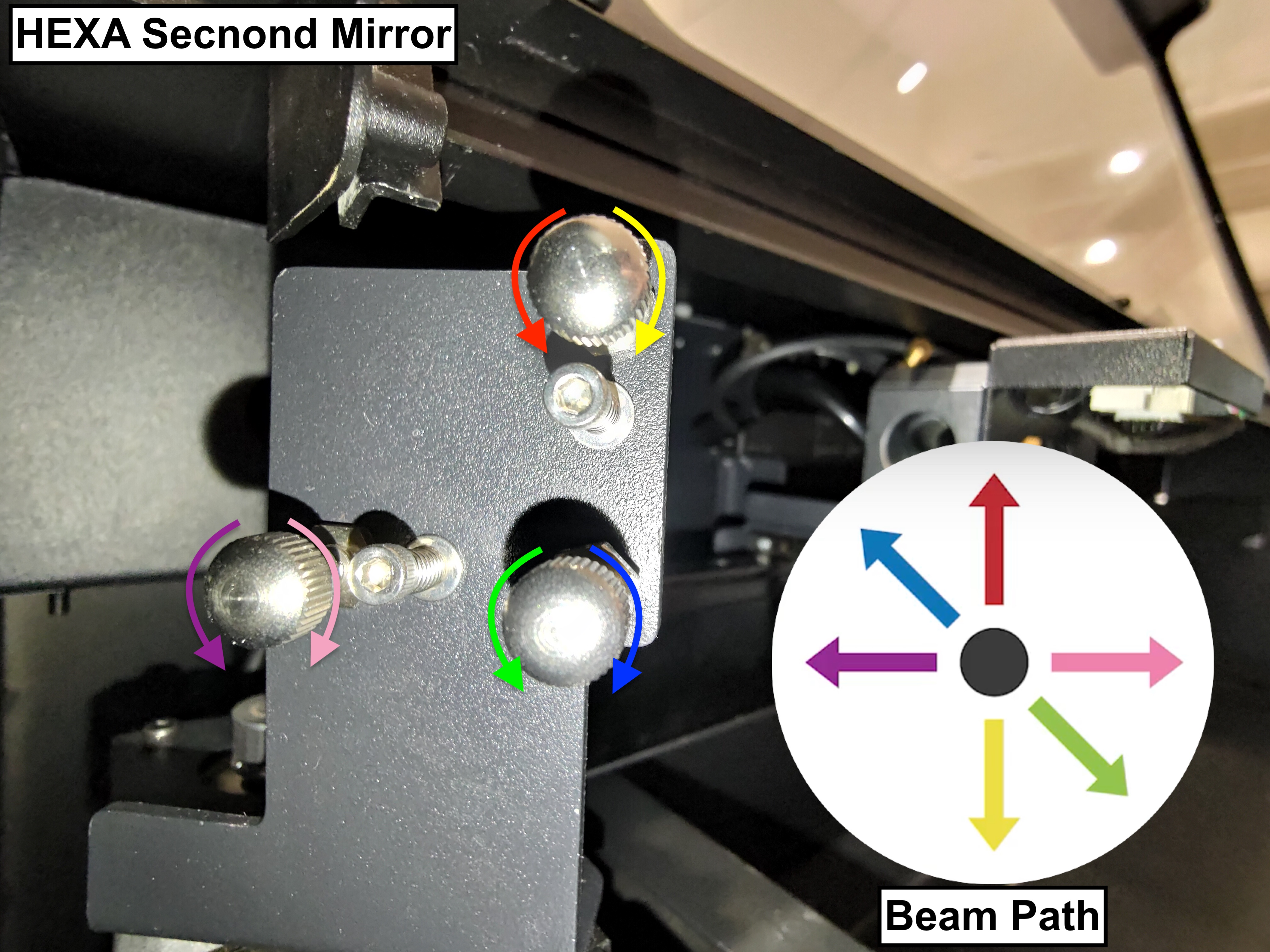

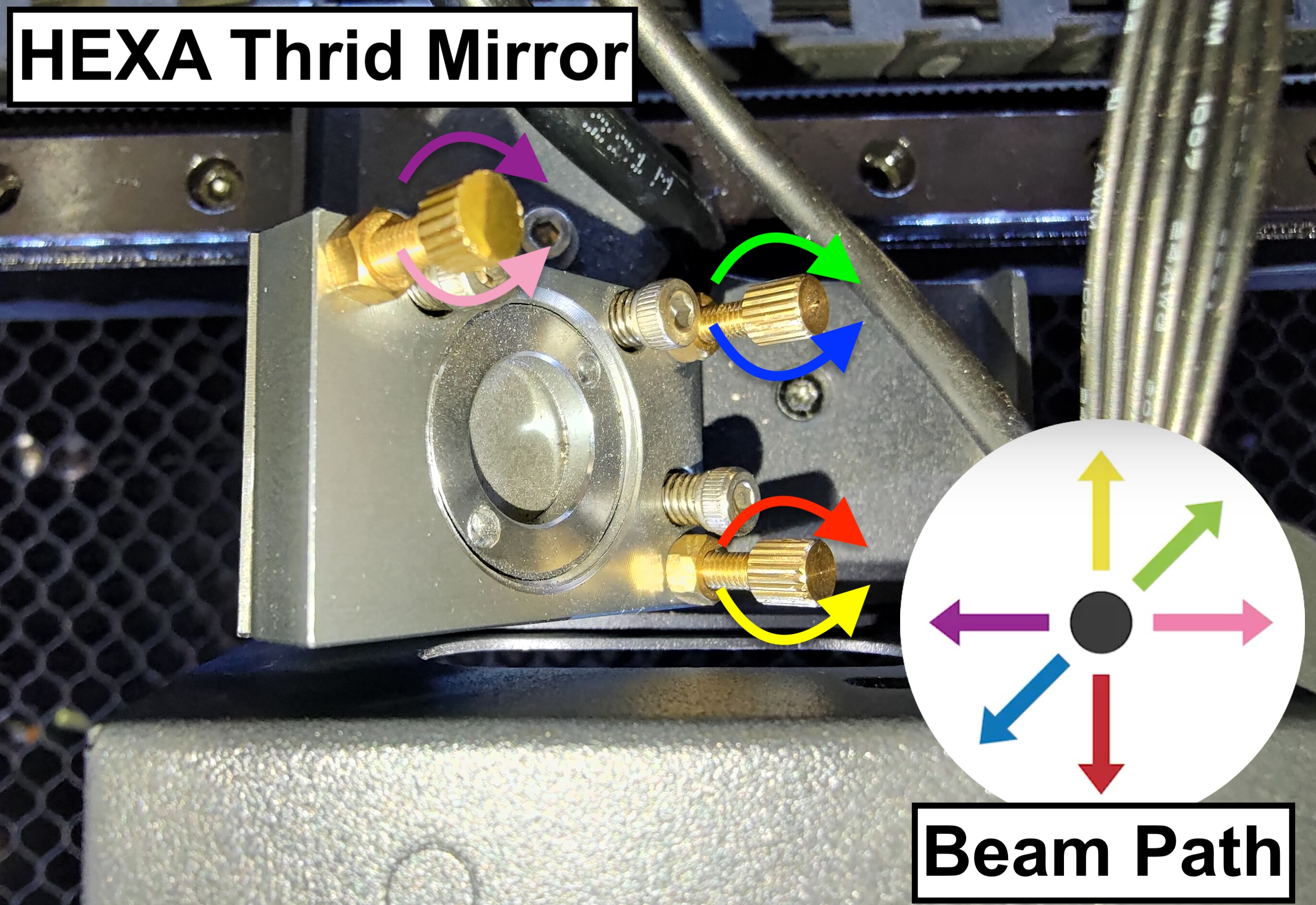

Am 2. Spiegel befinden sich drei Schrauben. Durch Drehen im oder gegen den Uhrzeigersinn wird der Strahlengang verändert, das heißt dass sich die Position des zweiten Punktes verändert.
Bitte beachten Sie, dass sich der Strahlengang bei jeder Schraubenjustierung ändern kann. Um die Genauigkeit zu gewährleisten, wird empfohlen, das alte Klebeband mit den vorherigen Punkten zu entfernen und ein neues zweilagiges Klebeband zu verwenden, um zu überprüfen, ob die neuen Punkte überlappen.
Schritt 8-4-1 - Identifizieren der zu justierenden Schraube
Ermitteln Sie die Position Ihres zweiten Punktes und bestimmen Sie die zu justierende Schraube sowie deren Drehrichtung.
Bitte betrachten Sie das untenstehende Foto und finden Sie die Nummer, die der Position Ihres zweiten Punktes am ähnlichsten ist:
Bevor Sie die Schraube justieren, lernen Sie bitte, wie man die Mutter korrekt löst:
- Sprühen Sie zunächst Alkohol auf die Muttern, um das Gel oder den Klebstoff aufzulösen, und warten Sie einige Sekunden.
- Halten Sie als Nächstes die Schraube mit der Zange fest und lösen Sie die Mutter mit dem Doppelkopfschlüssel durch sie gegen den Uhrzeigersinn drehen.
Für #1:
Der zweite Punkt muss nach unten rechts wandern, um mit dem ersten Punkt zu überlappen
Die Schraube unten rechts muss gegen den Uhrzeigersinn gedreht werden.
Bitte beachten Sie die nachfolgende Abbildung.
Für #2:
Der zweite Punkt muss gerade nach unten wandern, um mit dem ersten Punkt zu überlappen.
Die Schraube oben rechts muss im Uhrzeigersinn gedreht werden.. Bitte beachten Sie das folgende Foto.
Für #3:
Der zweite Punkt muss zunächst nach unten und dann nach Links bewegt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube oben rechts muss im Uhrzeigersinn gedreht werden, um den Punkt nach unten zu bewegen.
Die Schraube unten Links muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach Links zu bewegen.
Bitte beachten Sie die nachfolgende Abbildung.
Für #4:
Der zweite Punkt muss nach rechts bewegt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube unten Links muss im Uhrzeigersinn gedreht werden.. Bitte beachten Sie das folgende Foto.
Für #5:
Der zweite Punkt muss nach Links bewegt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube unten Links muss gegen den Uhrzeigersinn gedreht werden.
Bitte beachten Sie die nachfolgende Abbildung.
Für #6:
Der zweite Punkt muss zunächst nach rechts und dann nach oben bewegt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube unten Links muss im Uhrzeigersinn gedreht werden, um den Punkt nach rechts zu bewegen.
Die Schraube oben rechts muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach oben zu bewegen.
Bitte beachten Sie die nachfolgende Abbildung.
Für #7:
Der zweite Punkt muss direkt nach oben bewegt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube oben rechts muss gegen den Uhrzeigersinn gedreht werden.. Bitte beachten Sie das folgende Foto.
Für #8:
Der zweite Punkt muss nach oben Links bewegt werden, um sich mit dem ersten Punkt zu überlagern.
Die Schraube unten rechts muss im Uhrzeigersinn gedreht werden. Bitte beachten Sie das folgende Foto.
Schritt 8-4-2 - Festziehen der Mutter nach der Justierung
Bitte festziehen die Mutter nach der Einstellung der Schraube durch Drehen festziehen im Uhrzeigersinn drehen.
Schritt 8-5 - Überprüfung der Punktposition am Eingang des 3. Spiegels
Wenn der Strahlengang vom 2. zum 3. Spiegel ausgerichtet ist, überprüfen Sie mit dem OPA-Werkzeug, ob sich der Punkt in der Mitte des Eingangs des 3. Spiegels befindet.
Bitte verwenden Sie den Link um die Datei herunterzuladen und verwenden Sie eine 3mm starke transparente Acrylplatte zum Gravieren und Schneiden.

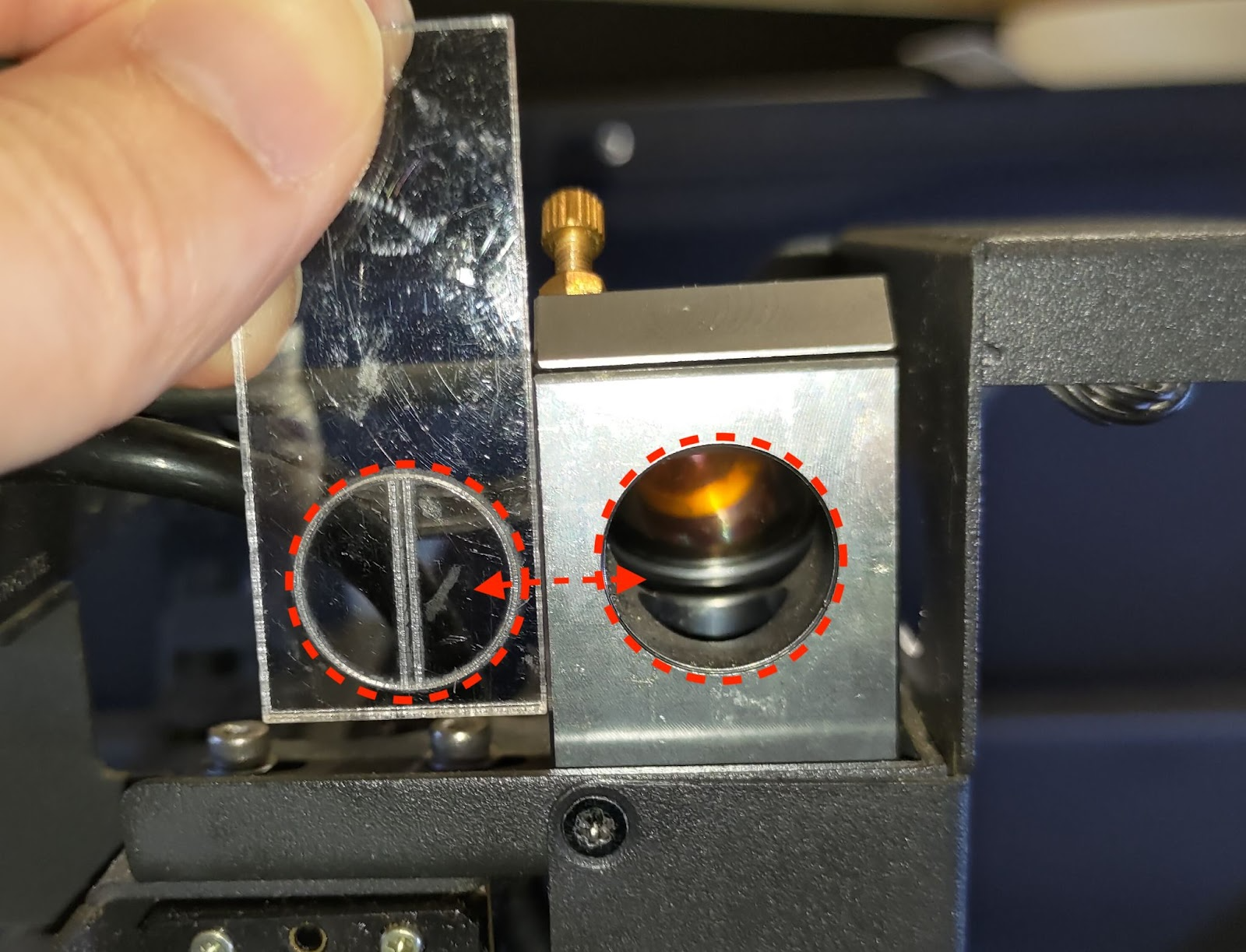

Der Kreis des Werkzeugs wird wie im Foto unten mit dem Eingang übereinstimmen.

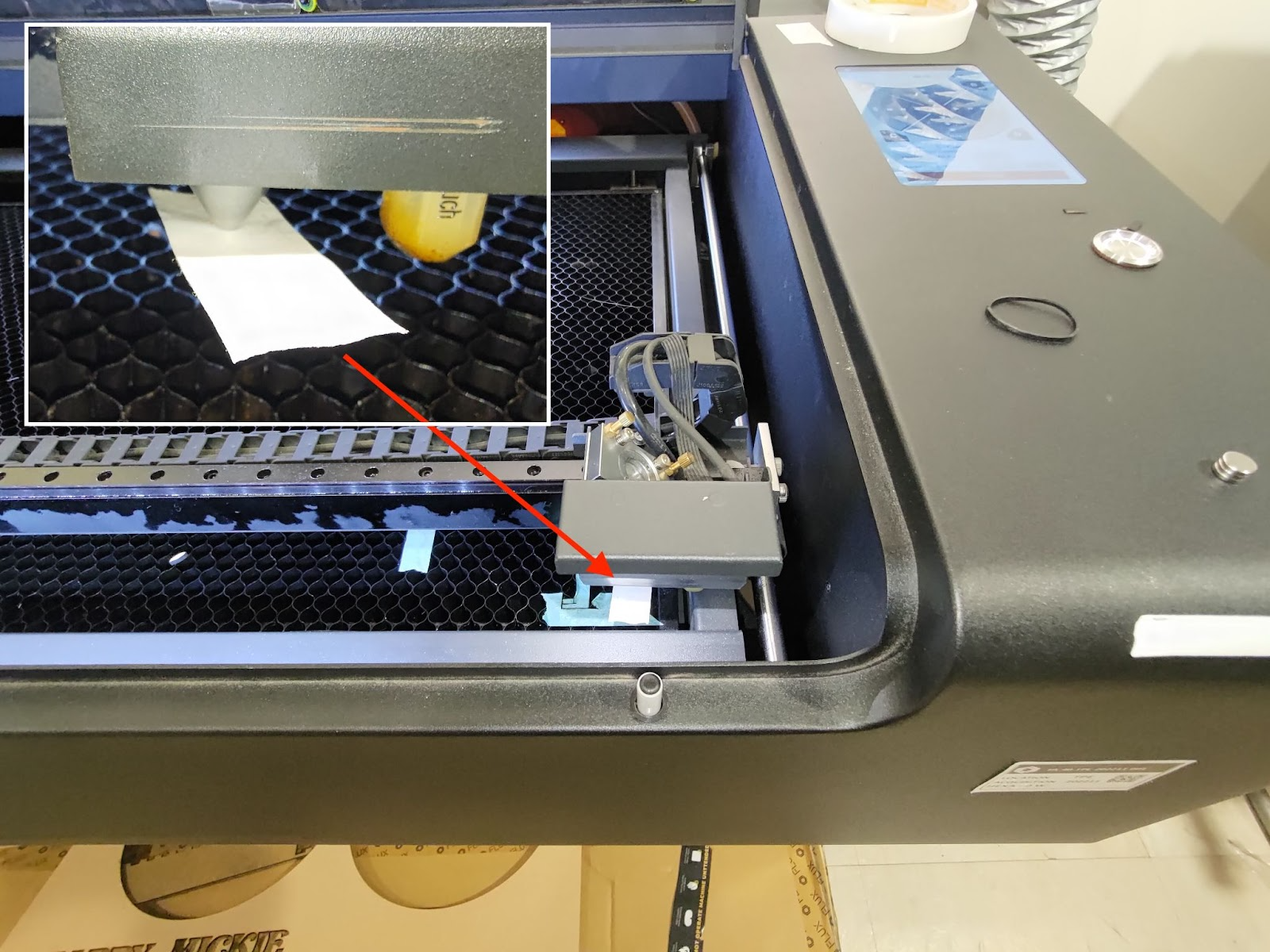

Wenn Ihre Maschine nicht durch jeden Bereich des Bettes schneiden kann, müssen Sie ein provisorisches Werkzeug herstellen.
Bitte verwenden Sie ein Stück transparentes Klebeband und falten Sie es so, dass die Klebefläche nach innen zeigt.
Zeichnen Sie zwei Linien wie in den Fotos unten dargestellt:
Die Mitte der Linien auf dem Klebeband entspricht der Mitte des runden Eingangs.
(Es wird empfohlen, zwei Markierungen wie die roten Punkte im Foto unten zu setzen, um die Linien auf dem Klebeband auszurichten.)
Schritt 8-5-1 - Erzeugen des Punktes

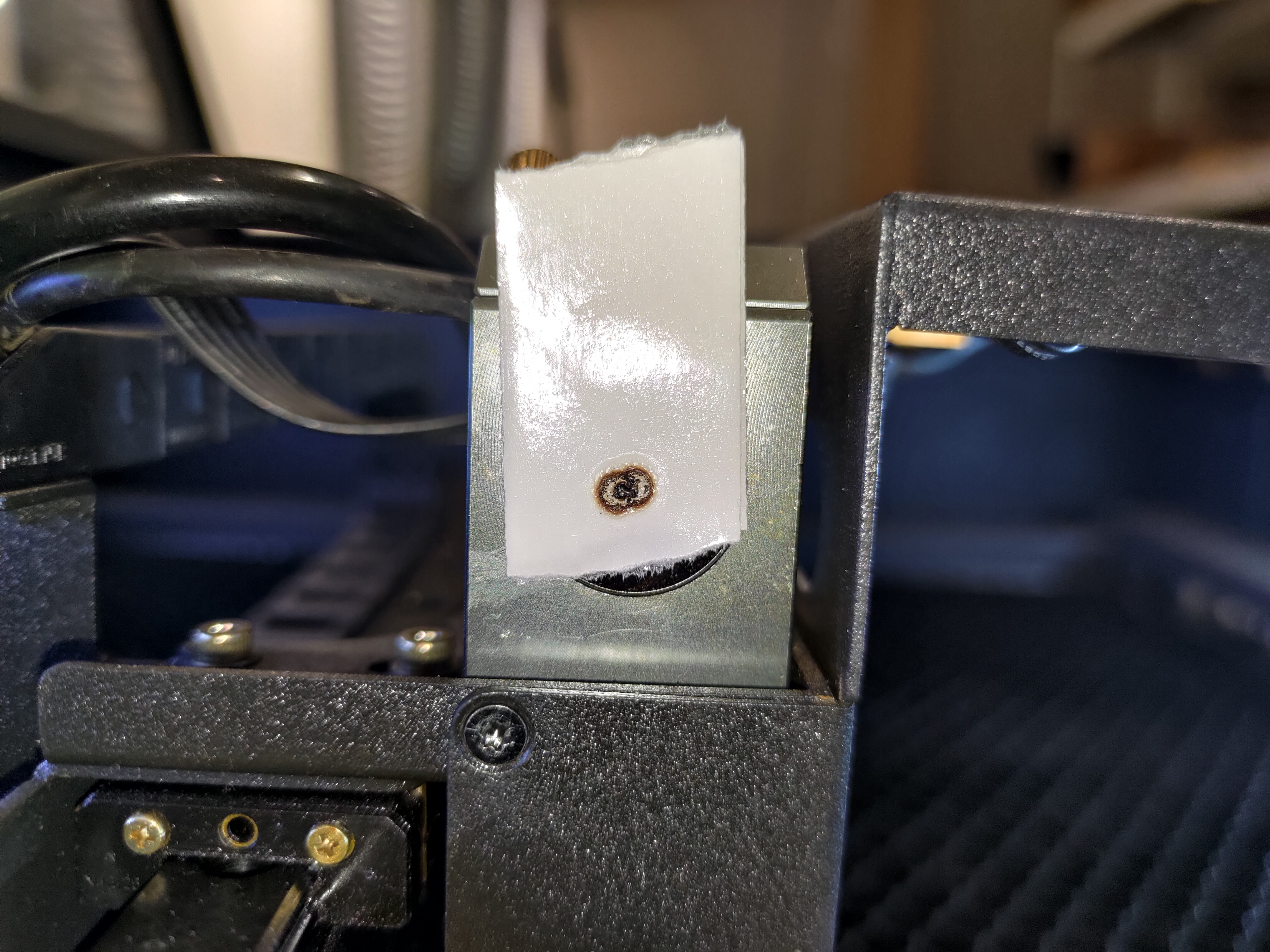

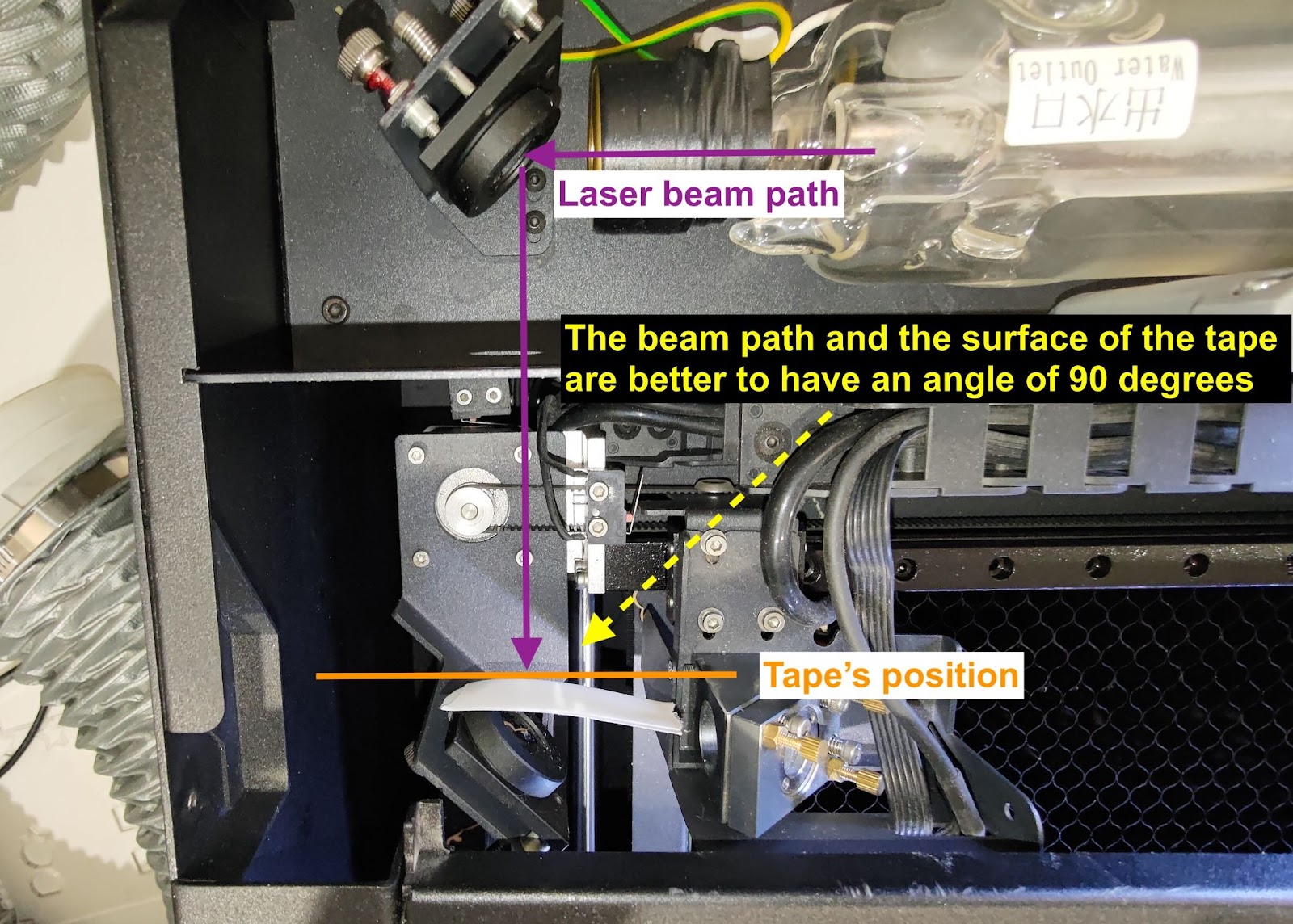

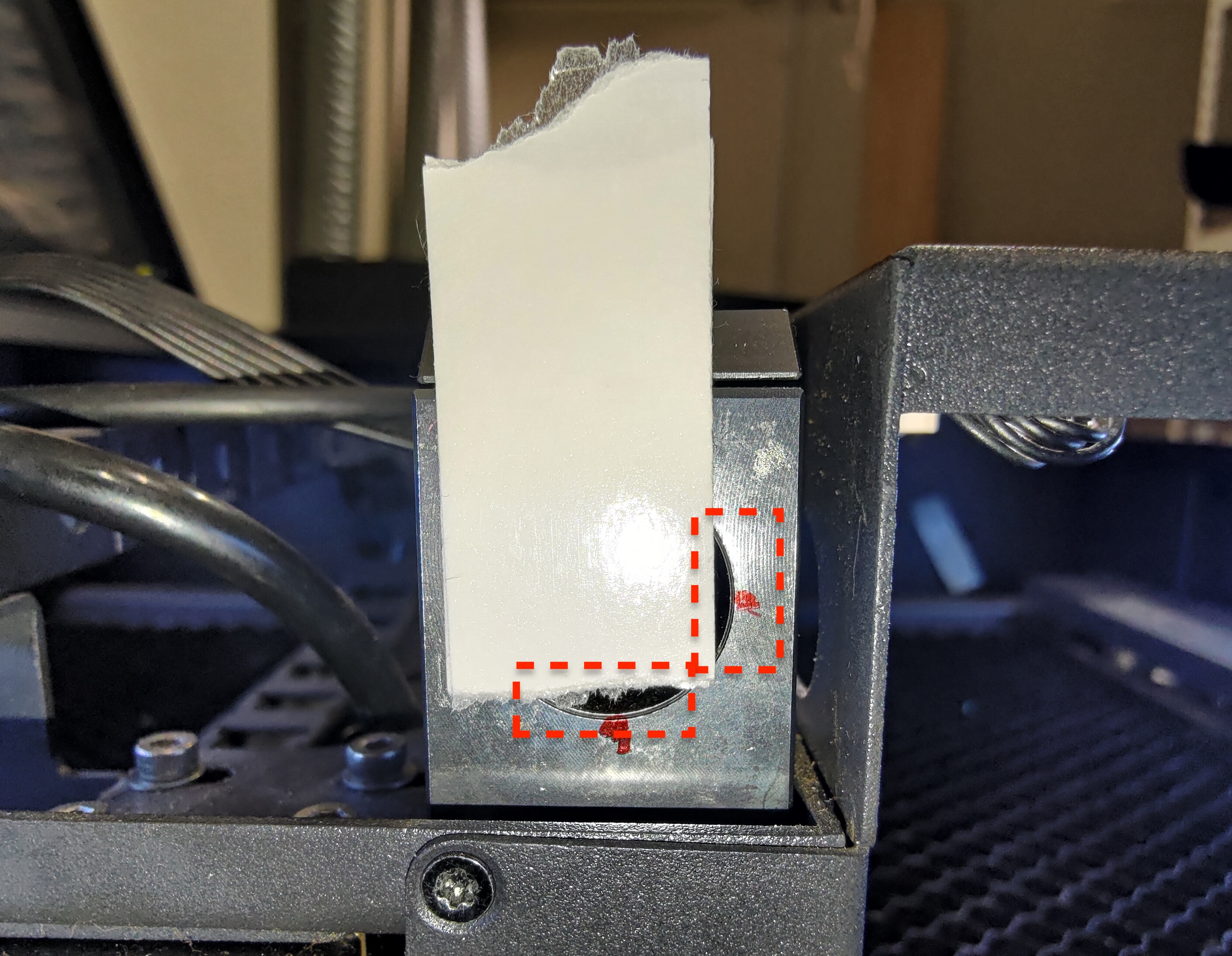

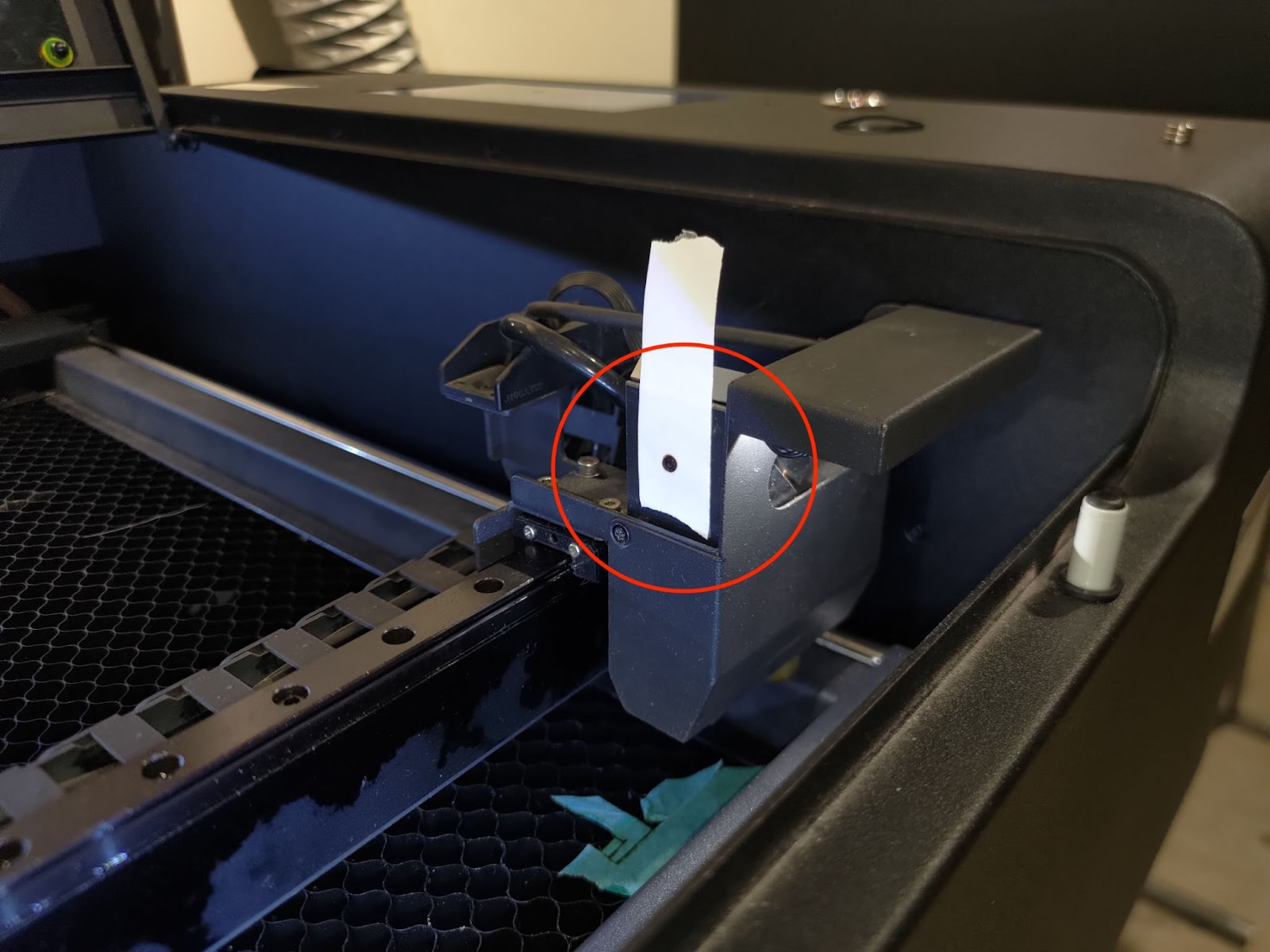

Bringen Sie ein doppellagiges Klebeband am Eingang des 3. Spiegels an.
Decken Sie den Kreis (Eingang) nicht vollständig ab, lassen Sie einen kleinen Bereich frei, um die Position des OPA-Werkzeugs ausrichten zu können.

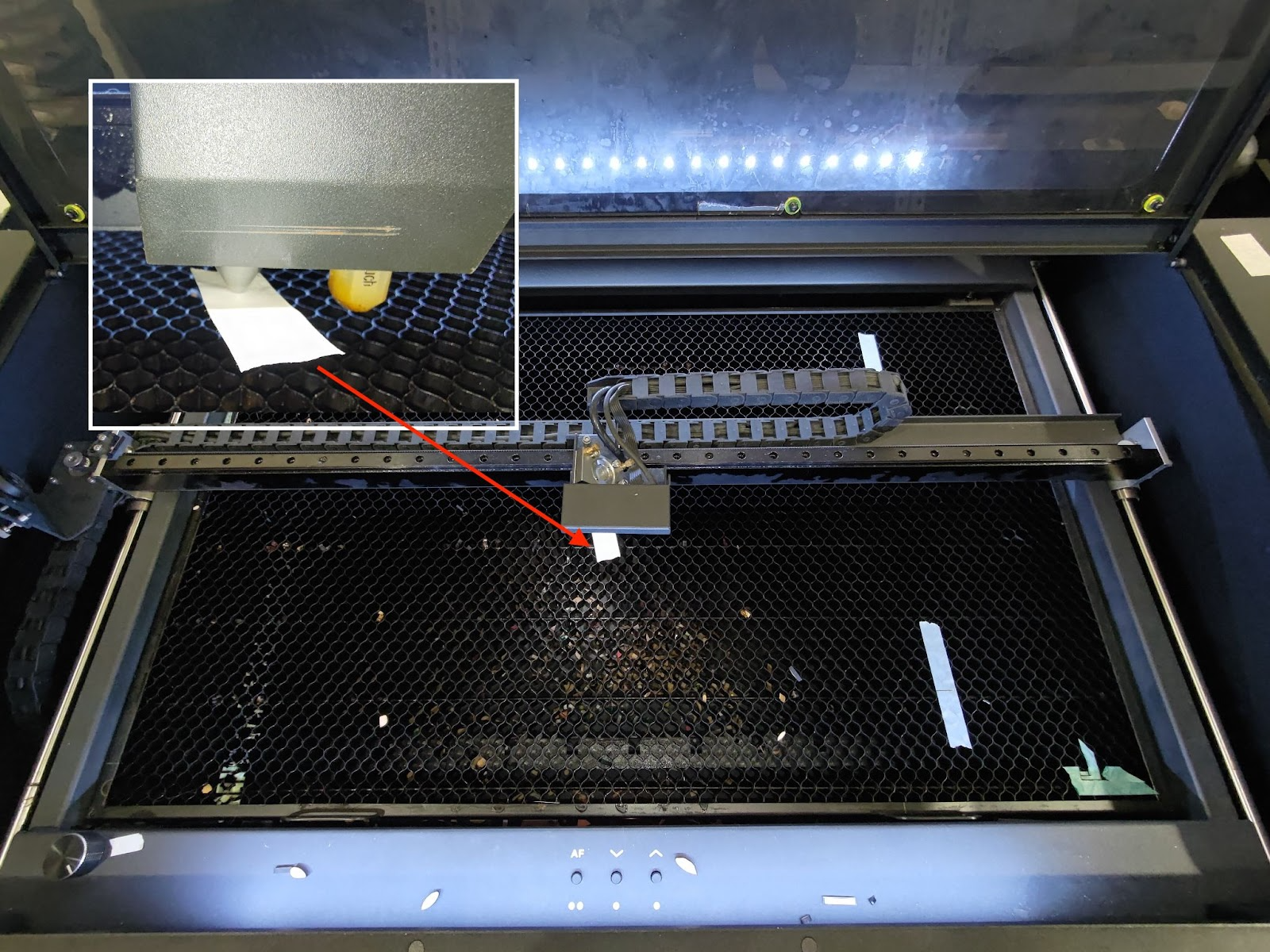

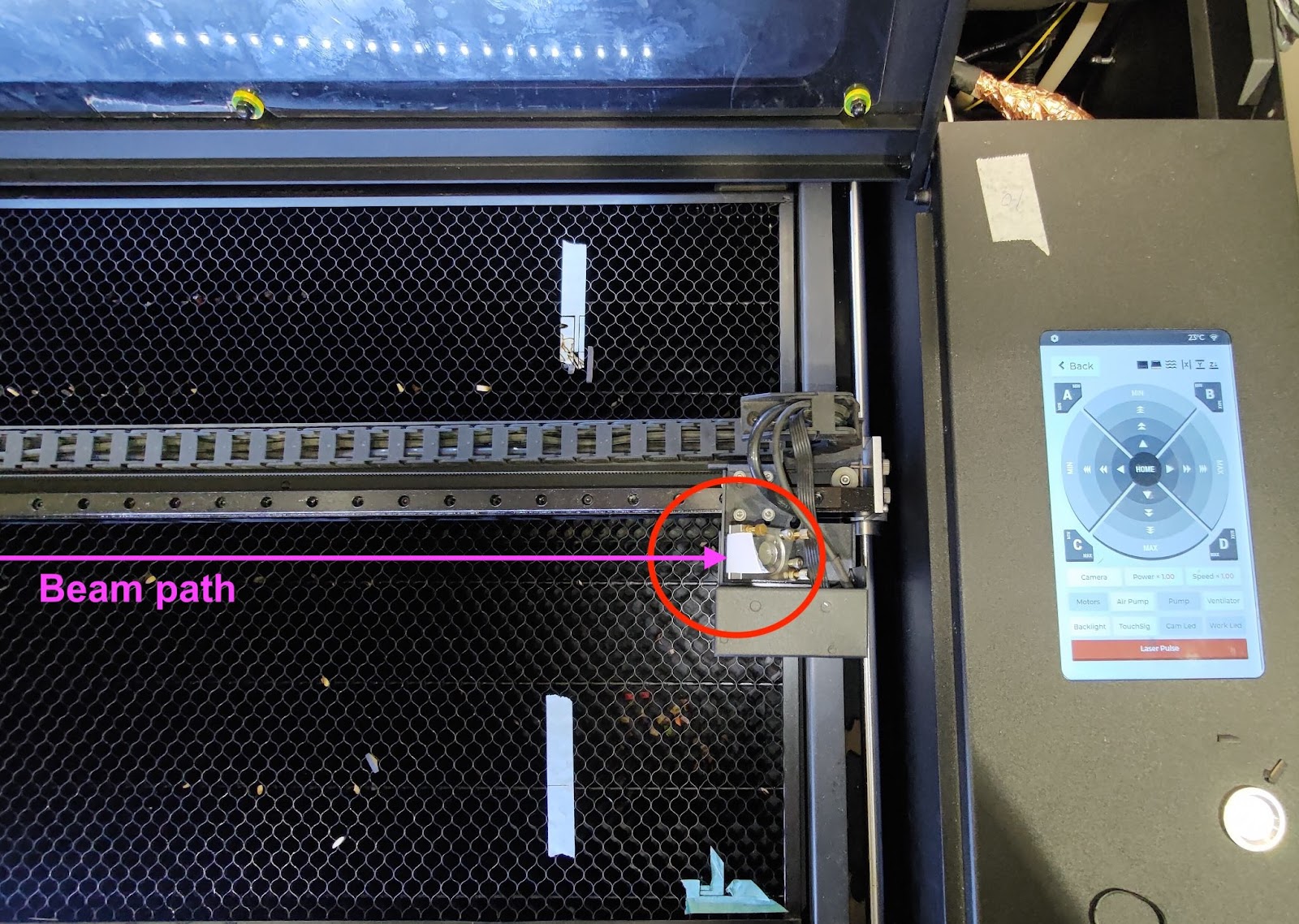

Bewegen Sie den Kopf in die Mitte des Bettes und geben Sie 5 Impulse ab.

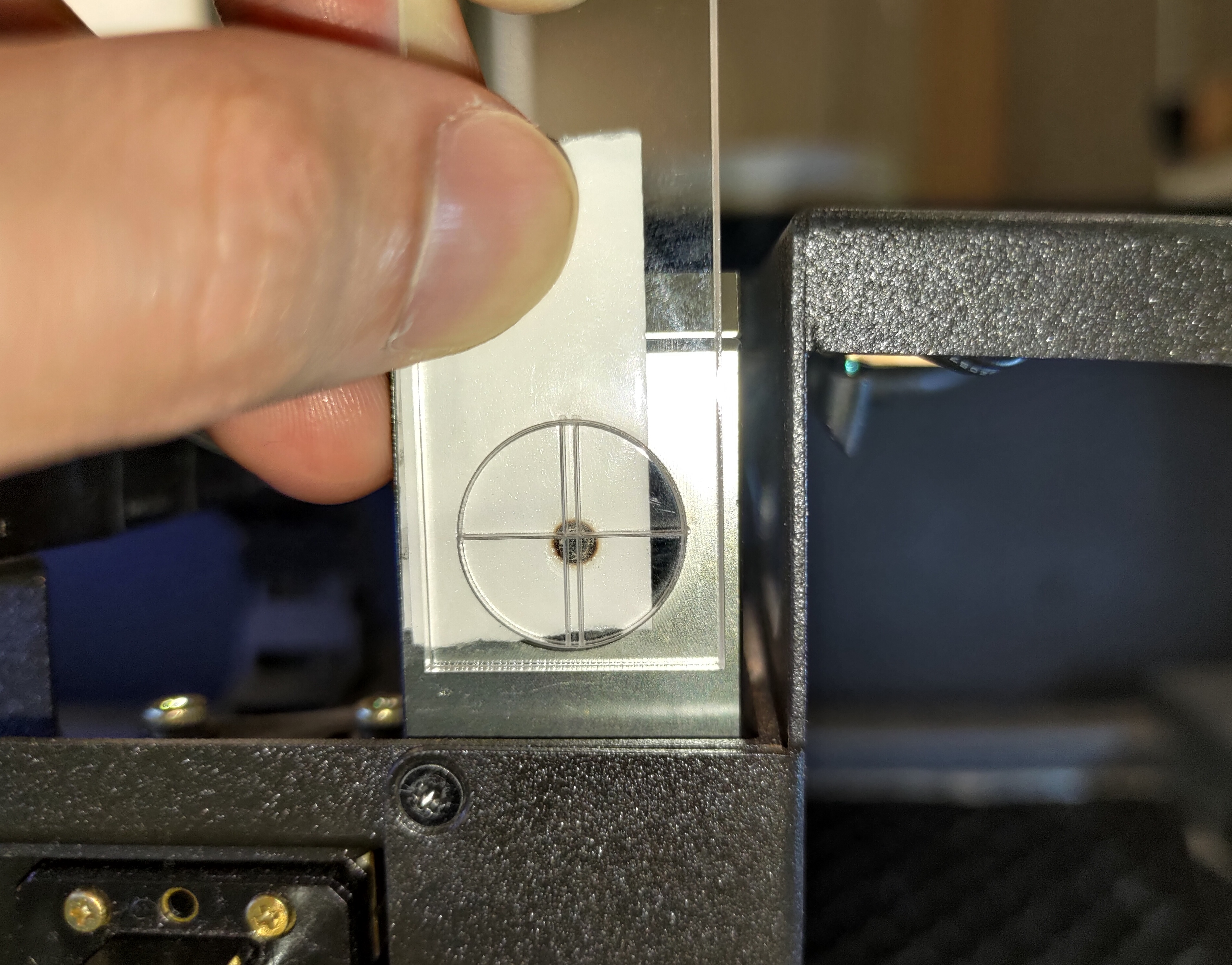

Schritt 8-5-2 - Überprüfung der vertikalen Ausrichtung mit dem Werkzeug
Verwenden Sie das Werkzeug, um zu überprüfen, ob der Punkt vertikal zentriert ist.

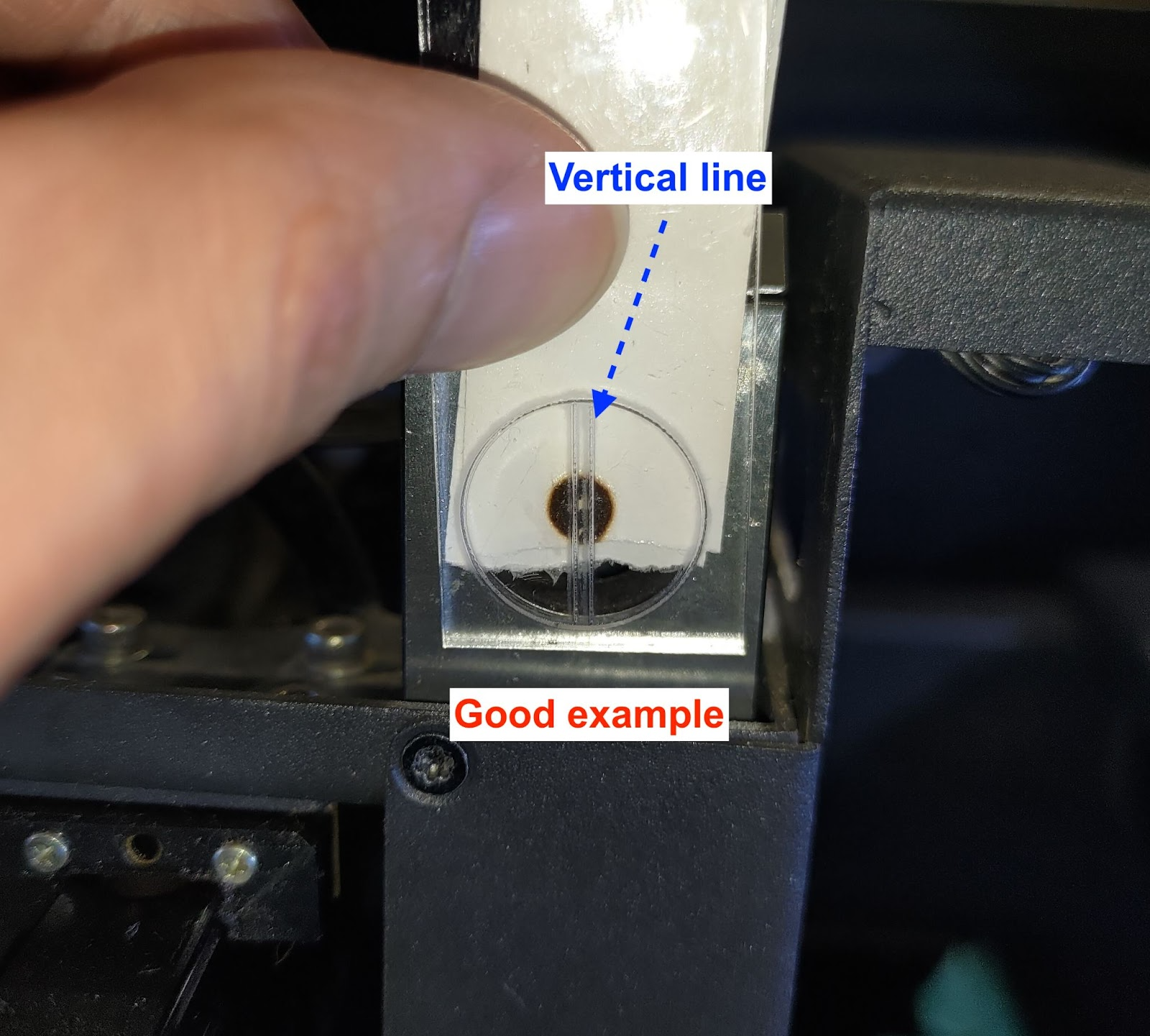

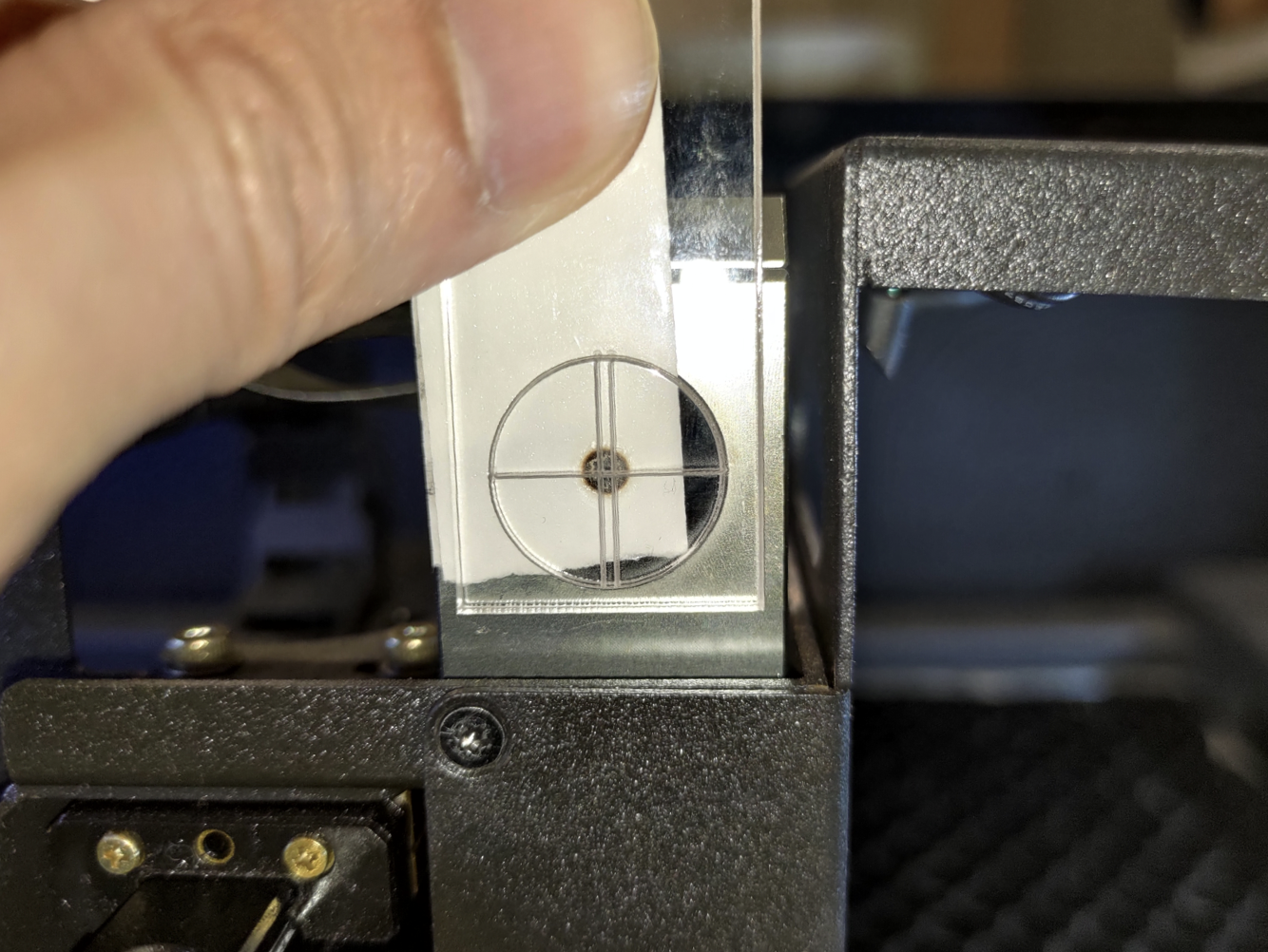

Für Acrylwerkzeug:

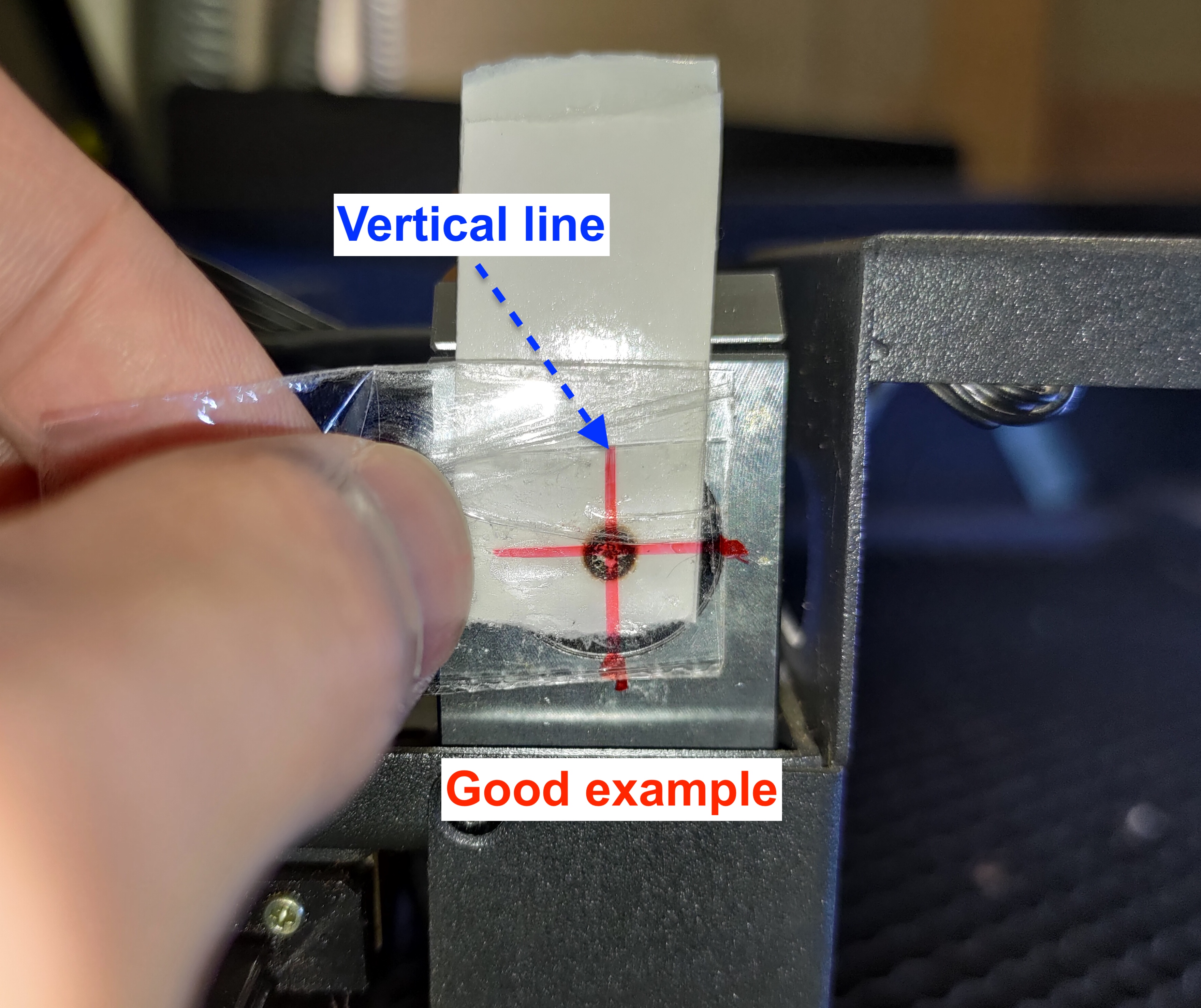

Für Klebebandwerkzeug:
Wenn sich Ihr Punkt nicht in der Mitte befindet, beachten Sie bitte das Video für Anweisungen zur Justierung der LaserkopfPosition. Nach der Verschiebung des Kopfes muss eine Kamerakalibrierung durchgeführt werden.
Schritt 8-5-3 - Überprüfung der horizontalen Linie mit dem Werkzeug
Nach der Überprüfung der vertikalen Linie verwenden Sie bitte das Werkzeug zur Kontrolle der horizontalen Linie. Der Punkt sollte sich in der Mitte oder leicht oberhalb der Linie befinden, um als akzeptabel zu gelten.

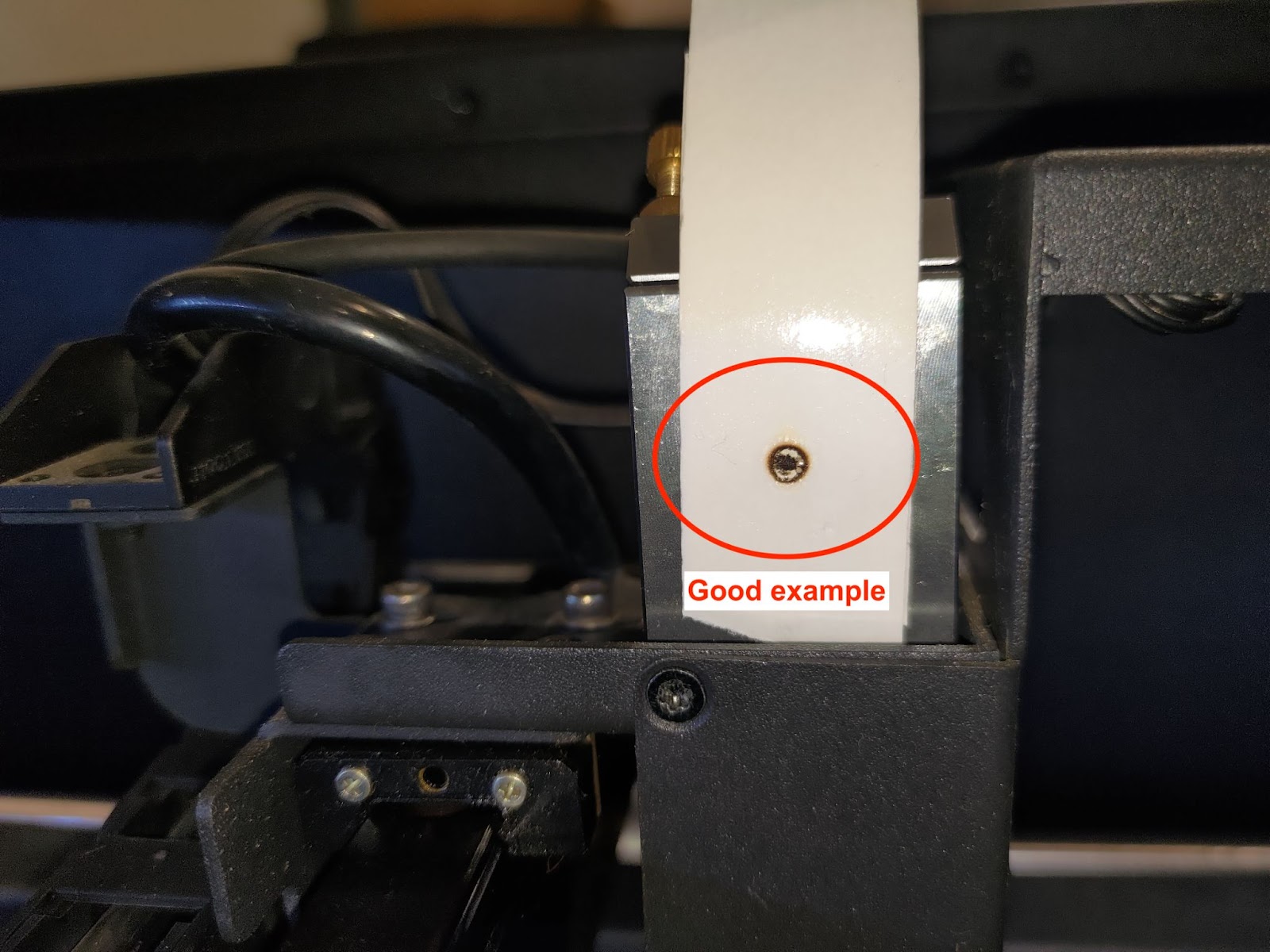

Acrylwerkzeug - Optimales Beispiel:

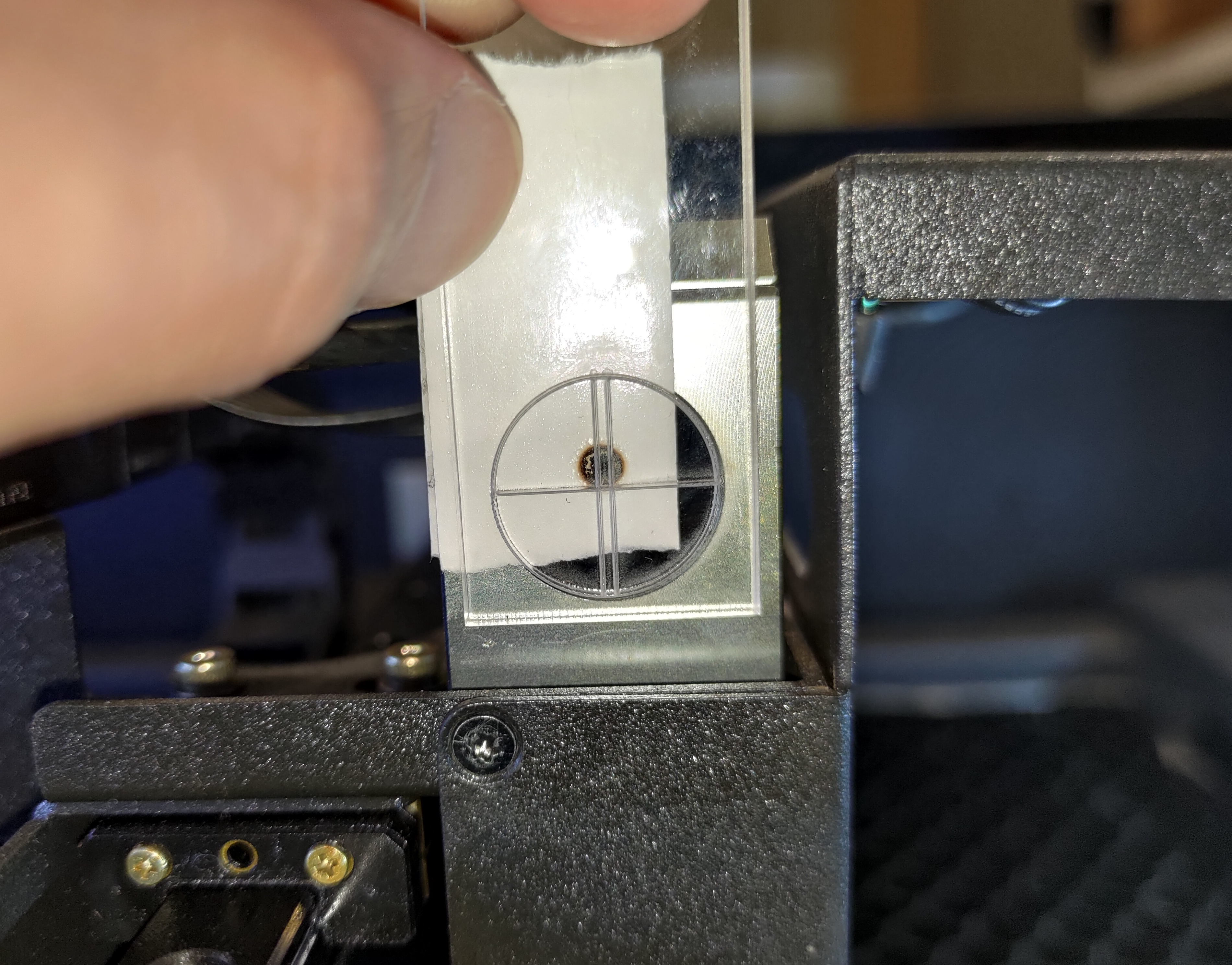

Acrylwerkzeug - Akzeptables Beispiel:

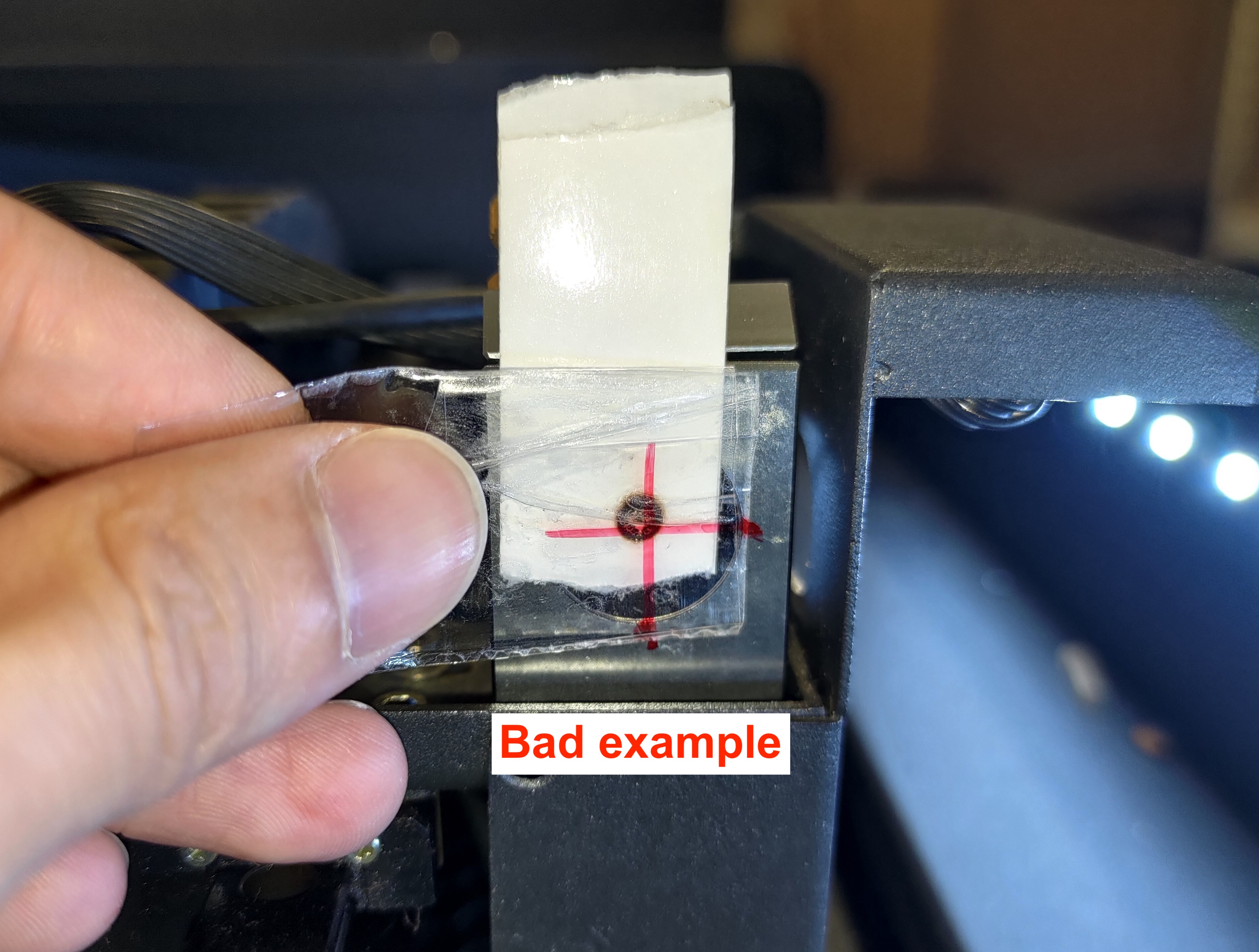

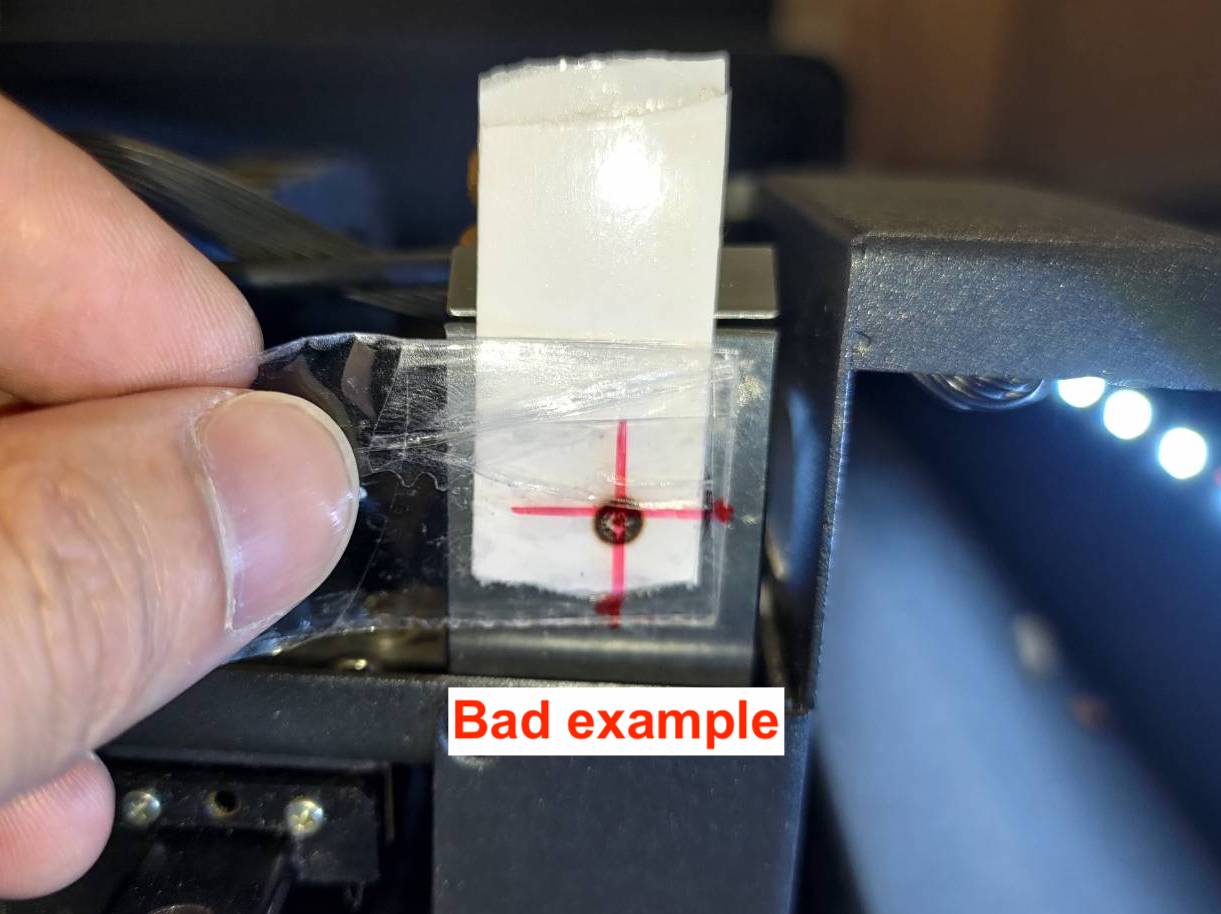

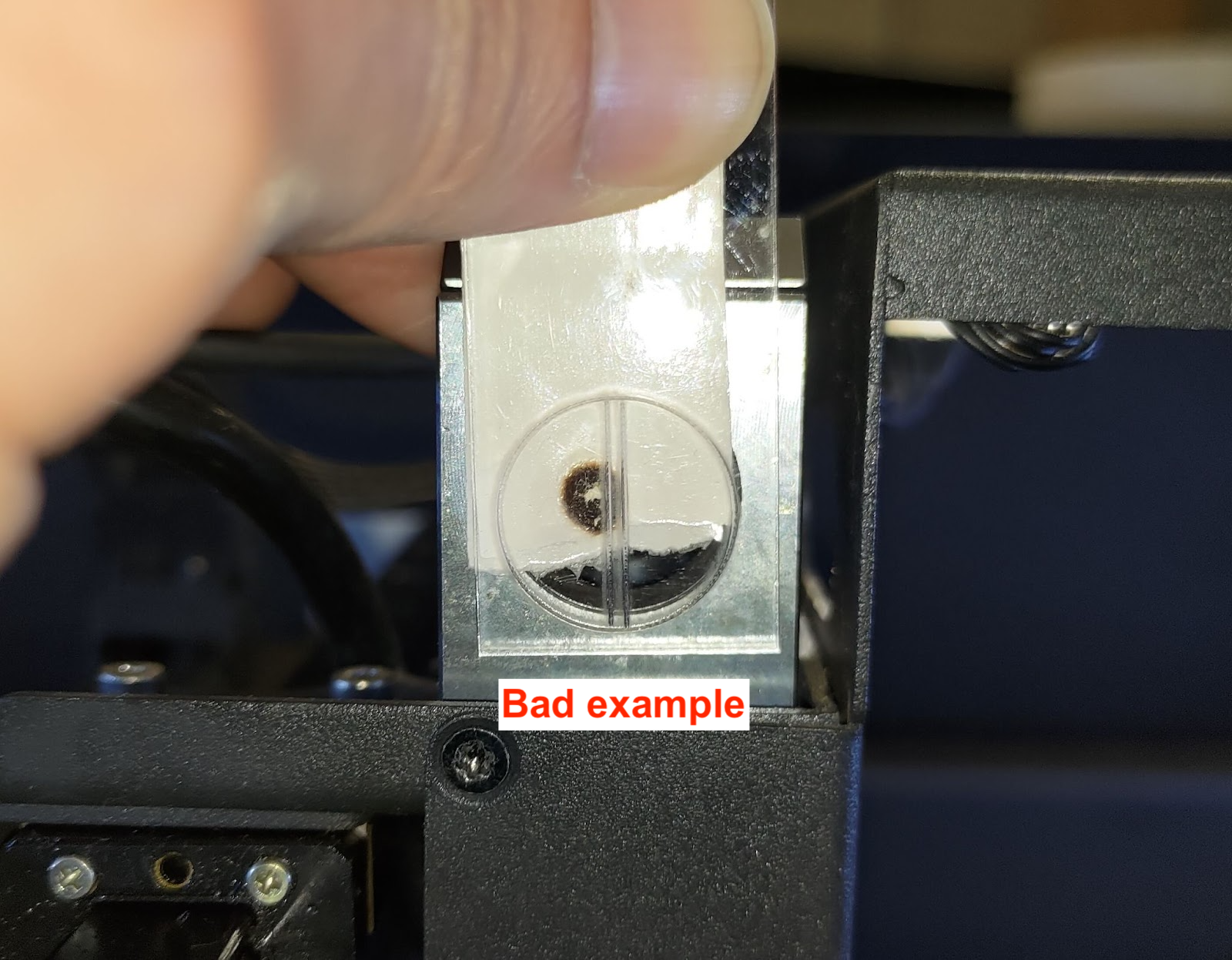

Acrylwerkzeug - Unzureichendes Beispiel:

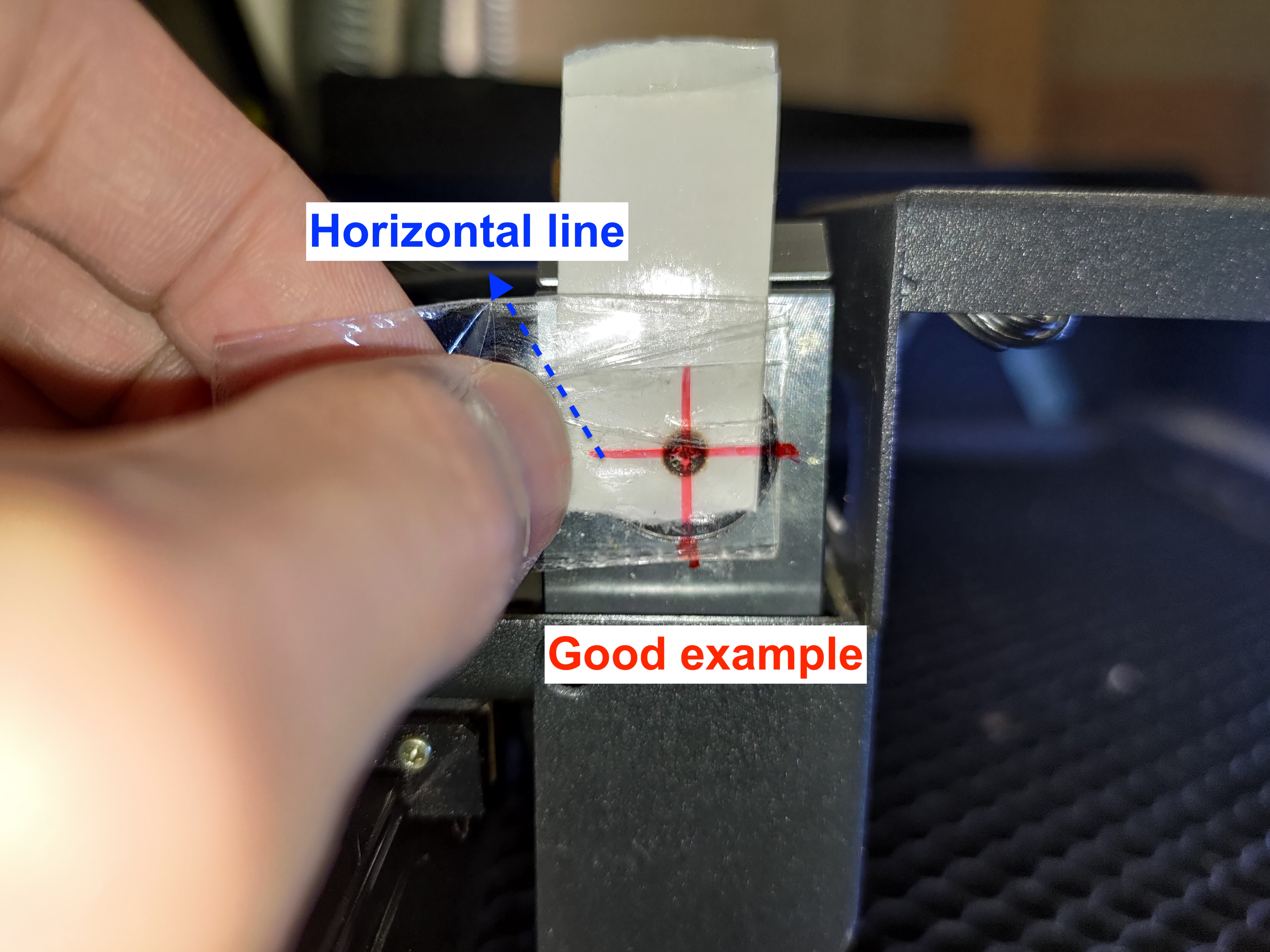

Für Klebebandwerkzeug:
Sollte sich Ihr Punkt unterhalb der horizontalen Linie befinden, kontaktieren Sie bitte Ihren lokalen Händler und informieren Sie ihn darüber.
Schritt 8-6 - Entfernen des Klebebands vom 3. Spiegel
Bringen Sie ein doppellagiges Klebeband am dritten Spiegel an und bewegen Sie den Kopf in die mittlere Linke Position.
Führen Sie 3 Impulse aus, um den ersten Punkt zu erzeugen.
Belassen Sie das Klebeband auf dem dritten Spiegel und bewegen Sie den Kopf in die mittlere rechte Position.
Führen Sie 3 Impulse aus , um den zweiten Punkt zu erzeugen.
Entfernen Sie das Klebeband vom 3. Spiegel und platzieren Sie es auf dem Papier.
Notieren Sie die Position und die Anzahl der Impulse wie im Foto unten dargestellt.
Schritt 9 - Überprüfen Sie den Strahlengang vom 3. Spiegel bis zur Düsenspitze
Es gibt zwei zu überprüfende Stellen.
Die erste befindet sich in der Mitte des Arbeitstisches.
Schrittübersicht:

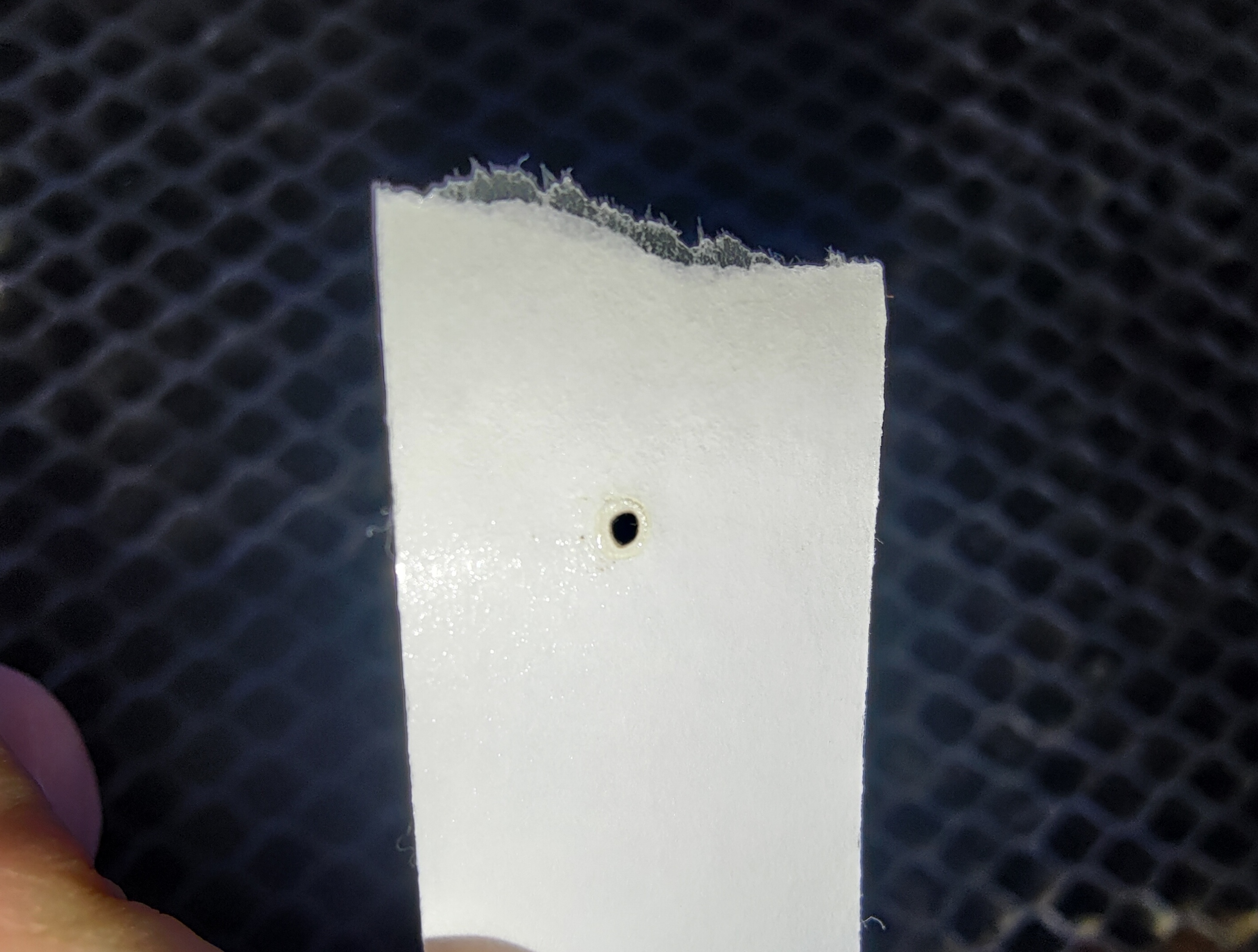

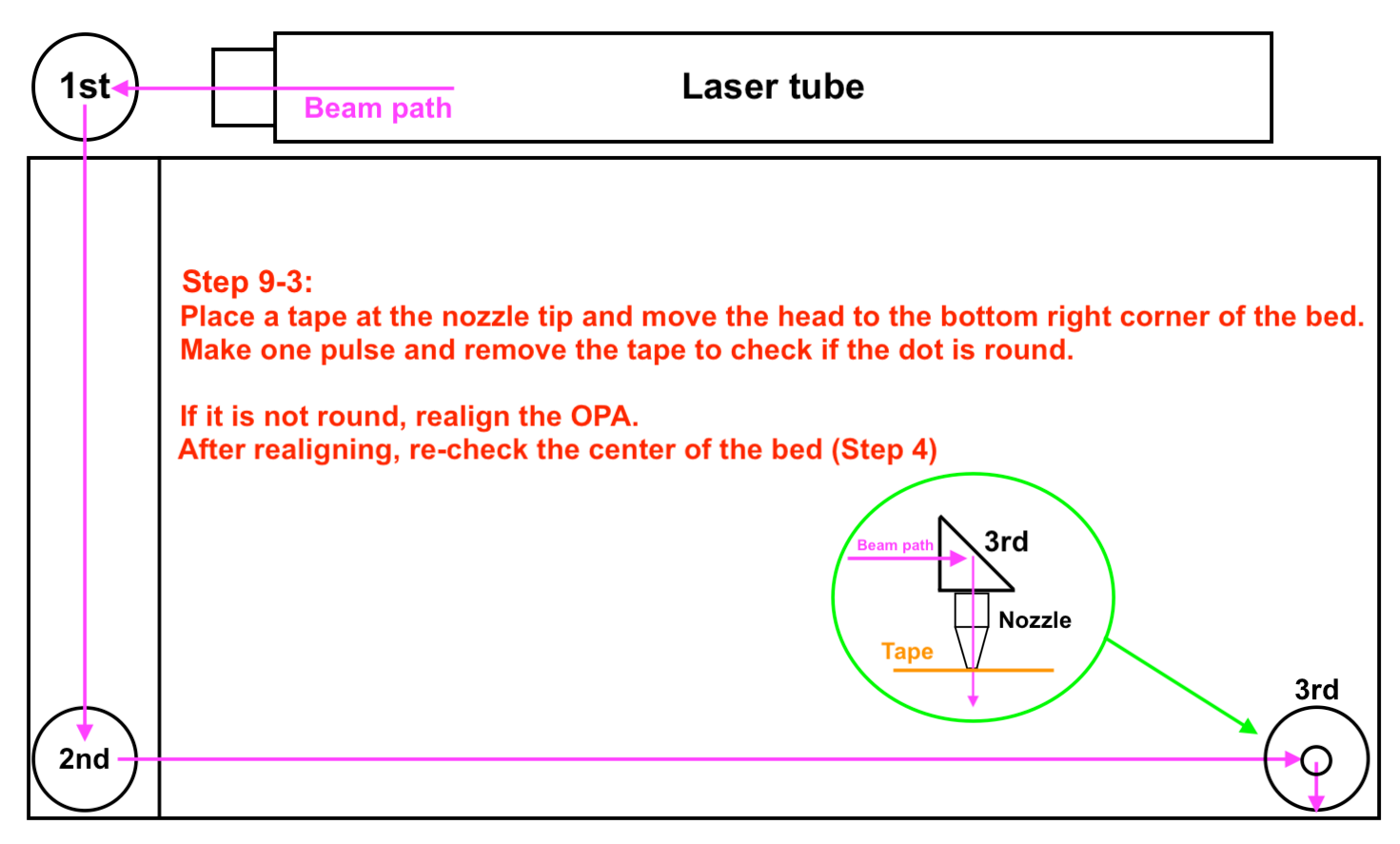

Die andere befindet sich in der unteren rechten Ecke des Arbeitstisches:
Schrittübersicht:

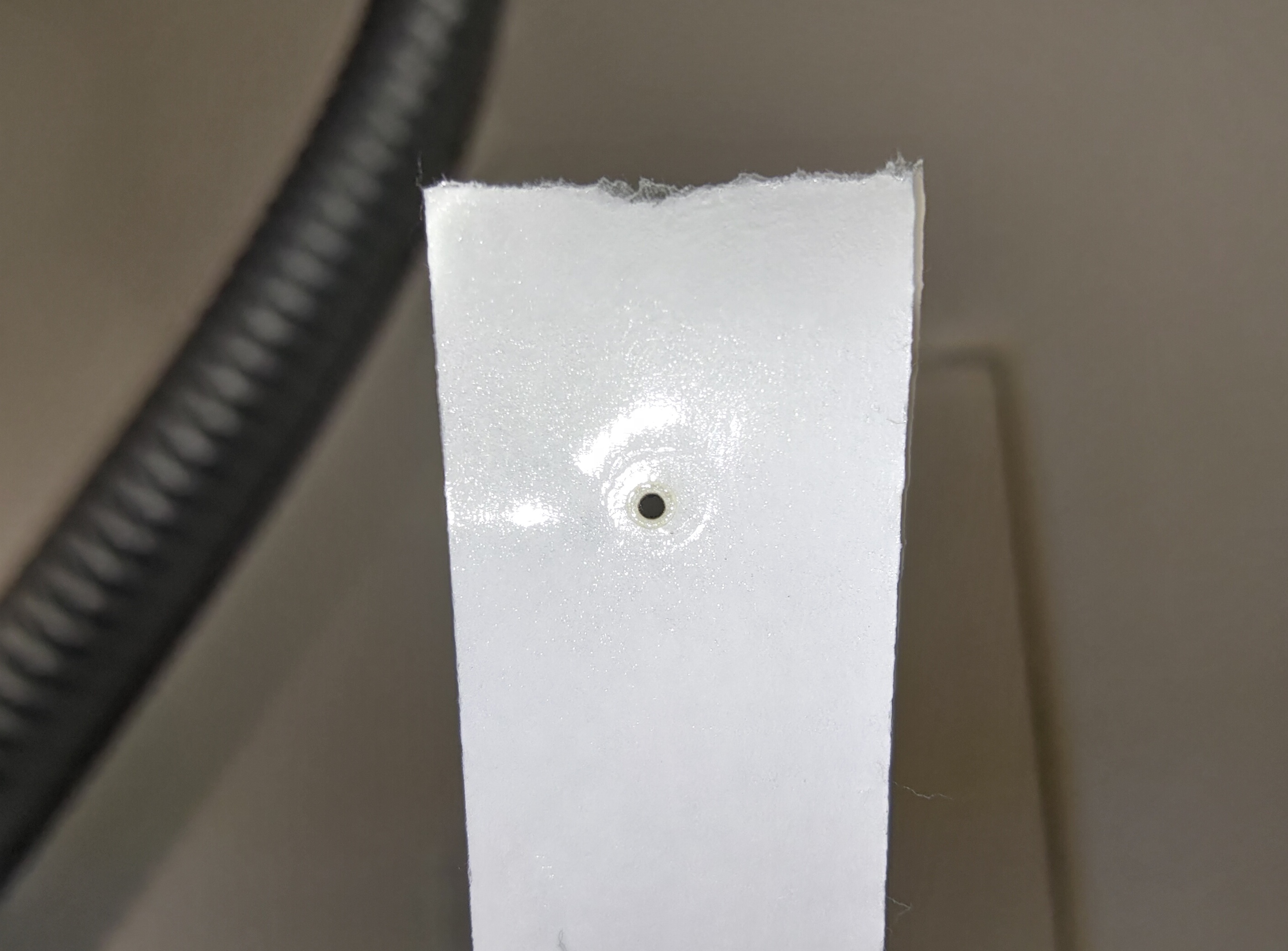

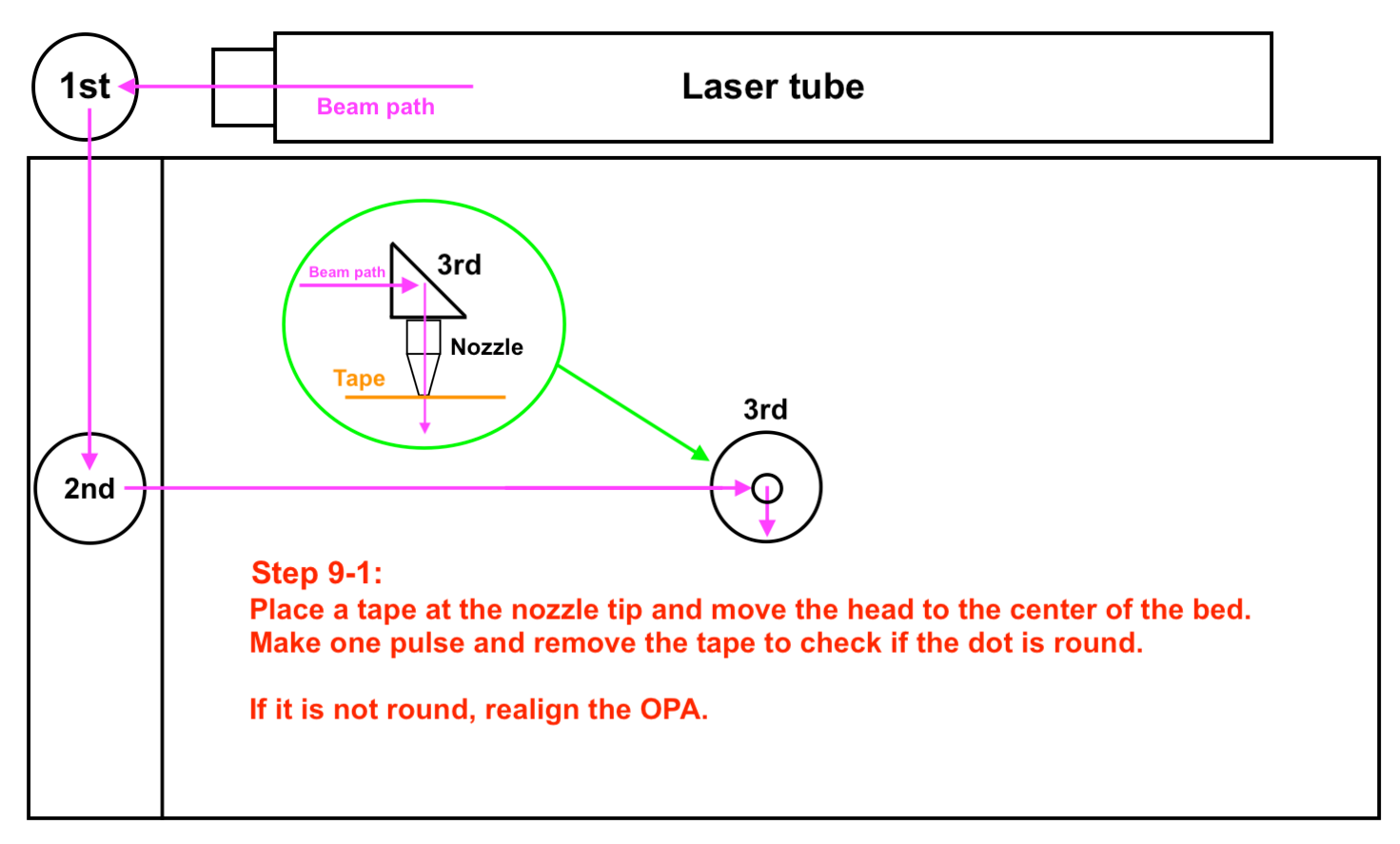

Schritt 9-1 - Überprüfen Sie den Z-Achsen-Strahlengang in der Mitte des Arbeitstisches
Platzieren Sie ein einlagiges Klebeband auf der Düsenspitze und bewegen Sie den Laserkopf in die Mitte des Arbeitstisches, dann führen Sie einen einzelnen Impuls aus.
Entfernen Sie das Klebeband und prüfen Sie, ob der Punkt kreisförmig ist.
Gutes Beispiel:
Negative Beispiele:
- Wenn Ihr Punkt kreisförmig ist, fahren Sie mit Schritt 9-3 fort
- Wenn Ihr Punkt nicht kreisförmig ist, gehen Sie zu Schritt 9-2, um den optischen Weg vom 3. Spiegel zum Arbeitstisch (Z-Achse) neu auszurichten, da dieser nicht ausreichend vertikal ist.
- Wenn Sie keine Punkte auf dem Klebeband finden, beachten Sie bitte die Anweisungen für die erweiterte Justierung. [4-13 Erweiterte Justierung des optischen Pfads]
Schritt 9-2 - Justierung des Z-Achsen-Strahlengangs in der Mitte des Arbeitstisches
In diesem Schritt erfahren Sie, wie Sie den vertikalen Pfad vom 3. Spiegel zum Bett durch Justieren der Schrauben am 3. Spiegel.
Am 3. Spiegel befinden sich drei Schrauben. Durch Drehen im oder gegen den Uhrzeigersinn wird der vertikale Strahlweg verändert, wodurch sich die Position des kleinen Punktes auf dem Klebeband ändert.
Bitte beachten Sie, dass sich der Pfad bei jeder Schraubenjustierung ändern kann. Um die Genauigkeit zu gewährleisten, müssen Sie einen sauberen Bereich finden, um das Klebeband auf die Düsenspitze zu kleben. Das Klebeband kann wiederverwendet werden, bis der gesamte saubere Bereich aufgebraucht ist.
Schritt 9-2-1 - Identifizieren der zu justierenden Schraube
Bestimmen Sie die Position des vertikalen Punktes und identifizieren Sie die entsprechende Schraube und deren Drehrichtung.
Zunächst müssen Sie den gesamten Bereich kennen, in dem sich der Punkt bewegen kann.
Dieser Bereich entspricht tatsächlich der Größe der Düsenspitze. Die Abdruckmarkierung auf dem Klebeband zeigt diesen Bereich.
Suchen Sie als Nächstes die Zahl, die der Position Ihres vertikalen Punktes am nächsten kommt
Schematische Darstellung:
Bevor Sie die Schraube justieren, lernen Sie bitte, wie man die Mutter korrekt löst:
Halten Sie die Schraube mit einer Zange fest und lösen Sie dann die Mutter mit dem Doppelkopfschlüssel, indem Sie sie gegen den Uhrzeigersinn drehen.
Für #1:
Der vertikale Punkt muss nach rechts bewegt werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die obere Linke Schraube muss gegen den Uhrzeigersinn gedreht werden.
Bitte beachten Sie die nachfolgende Abbildung.
Für #2:
Der vertikale Punkt muss nach unten rechts bewegt werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die obere Linke Schraube muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach rechts zu bewegen.
Die untere rechte Schraube muss im Uhrzeigersinn gedreht werden, um den Punkt nach unten zu bewegen.
Bitte beachten Sie die nachfolgende Abbildung.
Für #3:
Der vertikale Punkt muss nach unten bewegt werden, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die untere rechte Schraube muss im Uhrzeigersinn gedreht werden, um den Punkt nach unten zu bewegen.
Bitte beachten Sie die nachfolgende Abbildung.
Für #4:
Der vertikale Punkt muss nach unten Links wandern, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die obere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden.
Bitte beachten Sie die nachfolgende Abbildung.
Für #5:
Der vertikale Punkt muss nach Links wandern, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die Schraube oben Links muss im Uhrzeigersinn gedreht werden.
Bitte beachten Sie die nachfolgende Abbildung.
Für #6:
Der vertikale Punkt muss nach oben Links wandern, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die obere Linke Schraube muss im Uhrzeigersinn gedreht werden, um nach Links zu gelangen.
Die untere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden, um nach oben zu gelangen.
Bitte beachten Sie die nachfolgende Abbildung.
Für #7:
Der vertikale Punkt muss nach oben wandern, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die untere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden, um nach oben zu gelangen.
Bitte beachten Sie die nachfolgende Abbildung.
Für #8:
Der vertikale Punkt muss nach oben rechts wandern, um rund und zentriert zu sein.
Bei Blick auf die Vorderseite der Maschine:
Die obere rechte Schraube muss im Uhrzeigersinn gedreht werden.
Bitte beachten Sie die nachfolgende Abbildung.
Schritt 9-2-2 - Mutter nach der Justierung festziehen
Bitte festziehen die Mutter nach der Einstellung der Schraube durch Drehen festziehen im Uhrzeigersinn drehen.
Schritt 9-3 - Z-Achsen-Pfad in der unteren rechten Ecke des Druckbetts überprüfen
Bringen Sie eine Lage Klebeband auf der Düsenspitze an, bewegen Sie den Laserkopf in die untere rechte Ecke des Druckbetts und führen Sie einen einzelnen Impuls aus.
Entfernen Sie das Klebeband und prüfen Sie, ob der Punkt kreisförmig ist.
(Es ist normal, dass der Eckpunkt kleiner als der Mittelpunkt ist. Bitte beachten Sie die folgenden Beispiele.)
Gutes Beispiel:

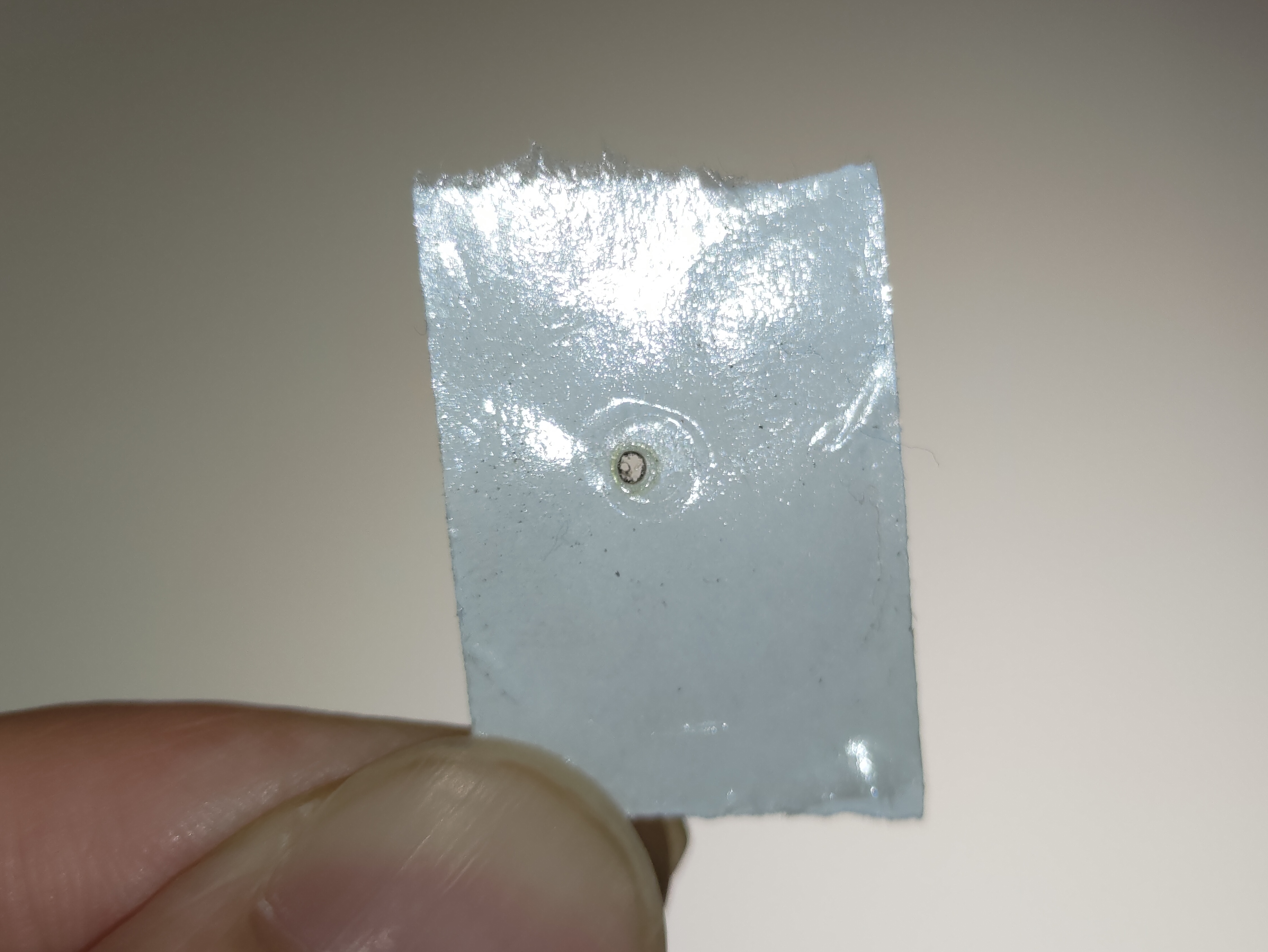

Akzeptable Beispiele:
Negative Beispiele:
- Wenn Ihr Punkt nicht rund ist, gehen Sie zurück zu Schritt 9-4, um den optischen Pfad vom 3. Spiegel zum Druckbett (Z-Achse) neu auszurichten, der nicht ausreichend vertikal ist.
- Wenn Ihr Punkt rund ist, fahren Sie mit Schritt 9-5 fort.
Schritt 9-4 - Justieren des Z-Achsen-Pfads in der unteren rechten Ecke des Druckbetts
- Beziehen Sie sich auf Schritt 9-2 und führen Sie die Justierung durch. Die Justiermethode ist dieselbe wie bei der Einstellung des Punktes in der Mitte des Druckbetts.
- Bitte überprüfen Sie den vertikalen Punkt in der Mitte erneut, nachdem Sie die untere rechte Ecke justiert haben.
Wenn es nicht möglich ist, beide Positionen gleichzeitig rund zu gestalten, überspringen Sie bitte die Justierung der unteren rechten Ecke und fahren Sie mit Schritt 9-5 fort, und durchlaufen Sie Schritt 10.
Schritt 9-5 - Sammeln der Düsenspitzen-Klebebänder (Z-Achse)
Bringen Sie eine Schicht Klebeband auf der Düsenspitze an, bewegen Sie den Laserkopf zur Mitte des Druckbetts und führen Sie einen einzelnen Impuls aus.
Entfernen Sie das Klebeband vom Düsenspitze und platzieren Sie es auf dem Papier.
Notieren Sie die Position und die Anzahl der Impulse wie im Foto unten dargestellt.
Platzieren Sie ein weiteres einlagiges Klebeband auf der Düsenspitze, bewegen Sie den Laserkopf in die untere rechte Ecke des Druckbetts und führen Sie einen einzelnen Impuls aus.
Entfernen Sie das Klebeband von der Düsenspitze und kleben Sie es auf das Papier.
Notieren Sie die Position und die Anzahl der Impulse wie im Foto unten dargestellt.
######################################################################
Der Justiervorgang des optischen Weges ist nun abgeschlossen.
- Wenn Sie kein Problem mit dem Gerät haben, können Sie hier aufhören. Die gesammelten Klebebänder können entsorgt werden.
- Wenn Sie ein Problem bezüglich der Ausrichtung oder Laserleistung haben, gehen Sie bitte zu Schritt 10 und bewahren Sie die gesammelten Klebebänder zur Fehlerbehebung und Berichterstattung auf.
######################################################################
Schritt 10 - Klebeband-Sammlung & Überprüfung des Düsentyps
Wenn Ihre OPA in Ordnung ist, aber das Gerät andere Probleme aufweist, kontaktieren Sie bitte Ihren lokalen Händler und bewahren Sie die gesammelten Klebebänder auf, die bei Bedarf mit dem Händler geteilt werden können.
Wenn Ihre vertikalen Punkte an beiden Positionen nicht gleichzeitig vorhanden sind, gehen Sie bitte zu Schritt 10-1 , um Ihren Düsentyp zu überprüfen.
Schritt 10-1 - Überprüfung des Düsentyps
Bitte beachten Sie den article , um die Schutzabdeckung und die Fokuslinse zu demontieren und den Typ Ihrer Düse zu überprüfen.

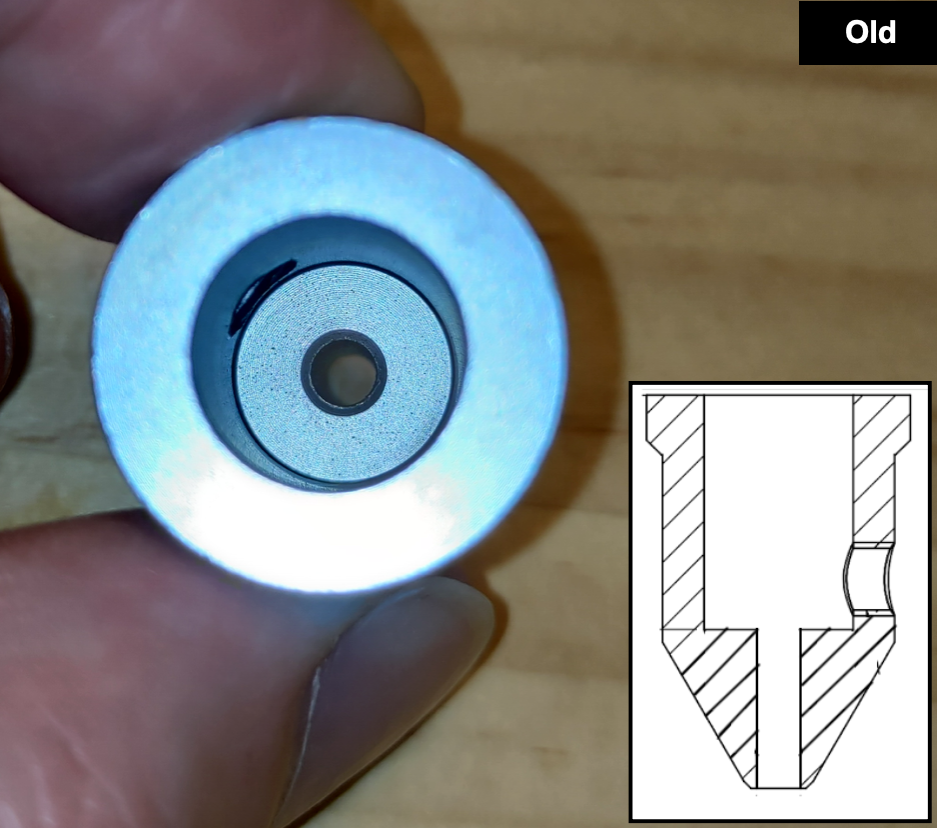

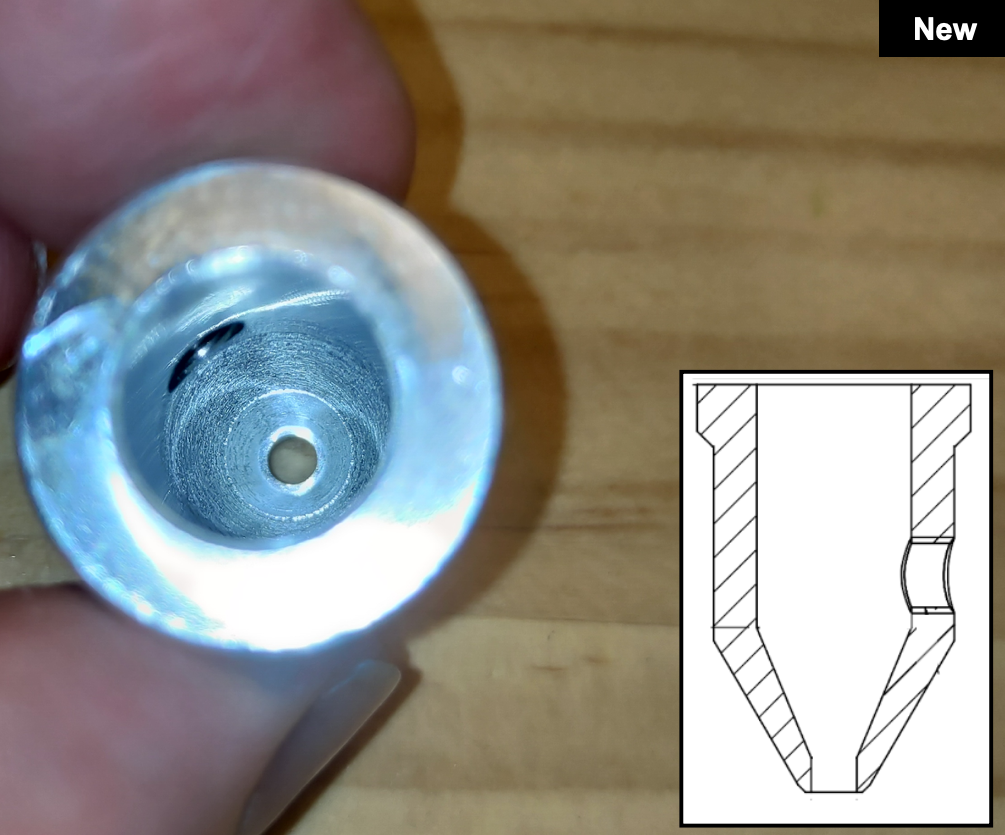

Der neue Düsentyp verfügt über einen vergrößerten Innenraum, der mehr Toleranz bei der optischen Pfadausrichtung (OPA) bietet. Dies bedeutet, dass die Ausrichtung des Strahlengangs mit dem neuen Typ einfacher sein wird.
- Wenn Sie einen alten Typ haben, machen Sie bitte ein Foto und informieren Sie Ihren Händler, damit er Ihnen einen neuen Düsentyp zusendet. Gehen Sie dann zu Schritt 10-2, um weitere Klebebandproben zu sammeln.
- Wenn Sie bereits einen neuen Typ haben, überspringen Sie bitte diesen Schritt und fahren Sie mit Schritt 10-2 fort, um weitere Klebebandproben zu sammeln.
Schritt 10-2 - Klebebandproben sammeln
- Verwenden Sie ein Stück zweilagiges Klebeband. Setzen Sie den ersten Punkt in der obere Linke Ecke mit drei Laserimpulsen.
- Behalten Sie das Klebeband bei und setzen Sie den zweiten Punkt in der oberen rechten Ecke mit 3 Laserimpulsen.
- Entnehmen Sie die erste Klebebandprobe. Notieren Sie die Position und Anzahl der Impulse:
- Verwenden Sie ein weiteres neues Stück zweilagiges Klebeband. Setzen Sie den ersten Punkt in der unteren Linken Ecke mit drei Laserimpulsen.
- Behalten Sie das Klebeband bei und setzen Sie den zweiten Punkt in der unteren rechten Ecke mit 3 Laserimpulsen.
- Sammeln Sie das letzte Klebeband. Notieren Sie die Position und die Anzahl der Impulse.
- Machen Sie abschließend eine Nahaufnahme der Düsenspitzenpunkte.
Nachdem Sie die Klebebänder gesammelt haben, gehen Sie bitte zu Schritt 11, um Ihren Händler zu informieren.
Schritt 11 - Benachrichtigen Sie Ihren lokalen Händler oder den FLUX-Support
- Bitte befolgen Sie die Anweisungen im untenstehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]
Die in diesem Artikel gesammelten Informationen, wie Fotos oder Videos, die das Problem Ihrer Maschine zeigen, müssen mit dem Händler oder dem FLUX-Support geteilt werden.
#ENDE
Kommentare
0 Kommentare
Bitte melden Sie sich an, um einen Kommentar zu hinterlassen.
