Empfohlene Häufigkeit

Alle 3 Monate

Hinweise: IUm einen Bruch der Glaslaserröhre durch die bei der Laseranregung erzeugte Wärme und eine Verstopfung der Wasserpumpe zu vermeiden, ist es notwendig, die Kühlwirkung mit ausreichend destilliertem Wasser aufrechtzuerhalten.

Video

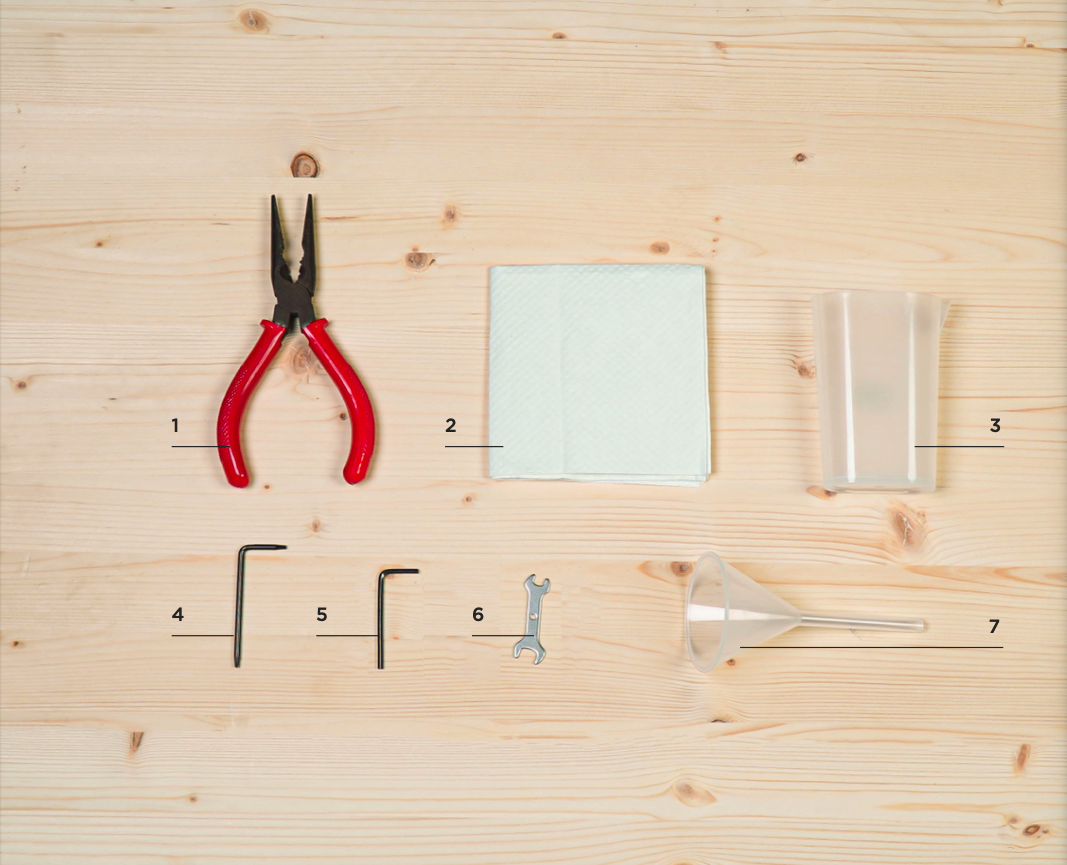

Benötigte Materialien

Selbst zu besorgen:
1｜Spitzzange
2｜Papiertücher oder Lappen
3｜Wasserbehälter

Im Lieferumfang enthalten:
4｜Torx-Schraubendreher
5｜3mm Inbusschlüssel
6｜Doppelkopfschlüssel
7｜Trichter



Wartungsschritte

0. Stromversorgung trennen

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie Wasser wechseln oder nachfüllen.
Entfernen Sie mit einem Torx-Schraubendreher die beiden Schrauben an beiden Seiten der hinteren Abdeckung und heben Sie diese anschließend ab.
Die Laserröhre hat zwei Enden: Die Hochspannungsseite befindet sich in der Nähe des Displays und die Niederspannungsseite in der Nähe des Reflexionsspiegels.
Wenn das Wasser nicht stark verschmutzt ist, können Sie die Schritte 1 und 2 überspringen. Beachten Sie jedoch, dass der optische Strahlengang nach dem Bewegen der Laserröhre neu justiert werden muss.

1. Kabel der Laserröhre abklemmen

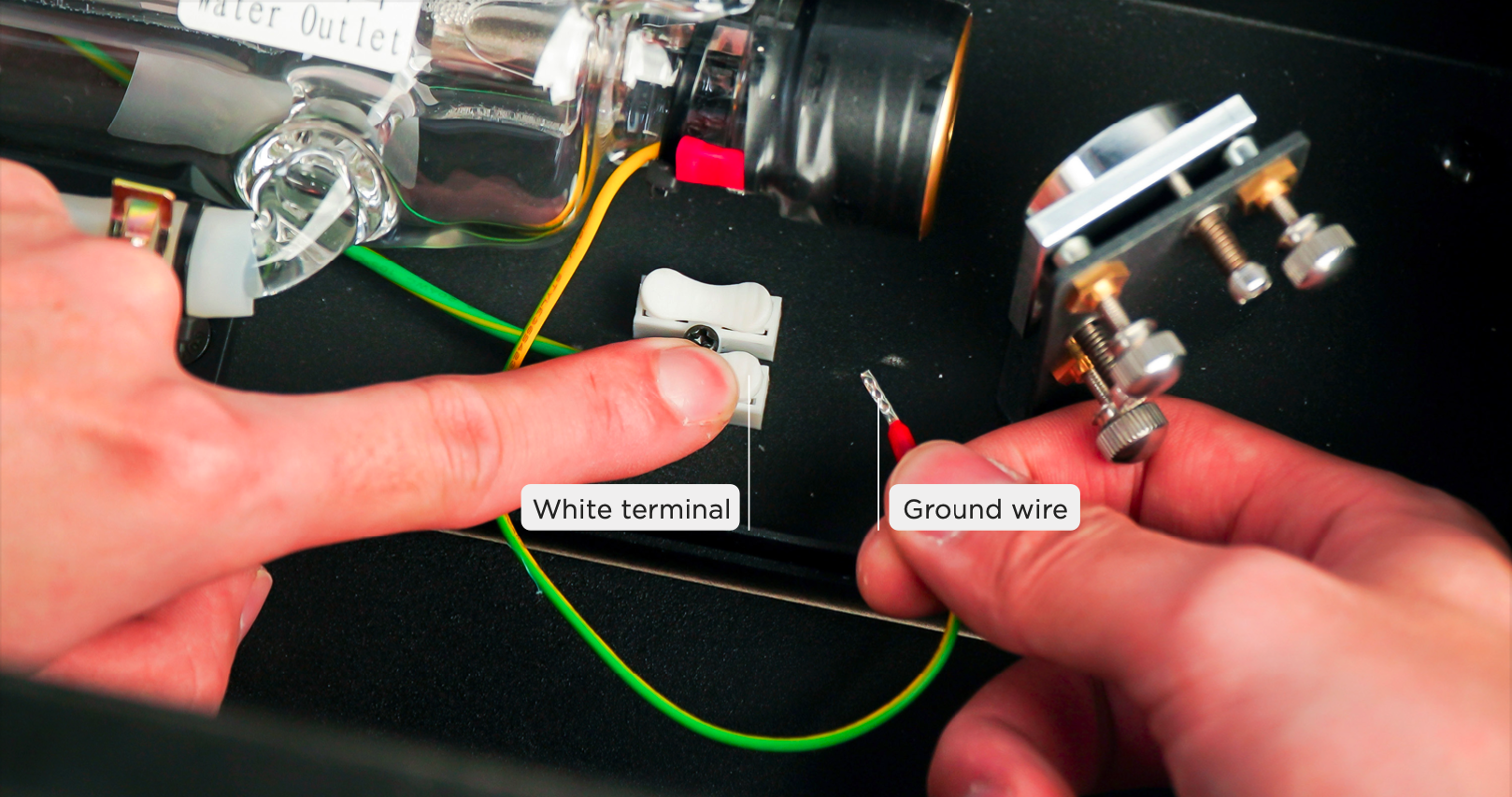

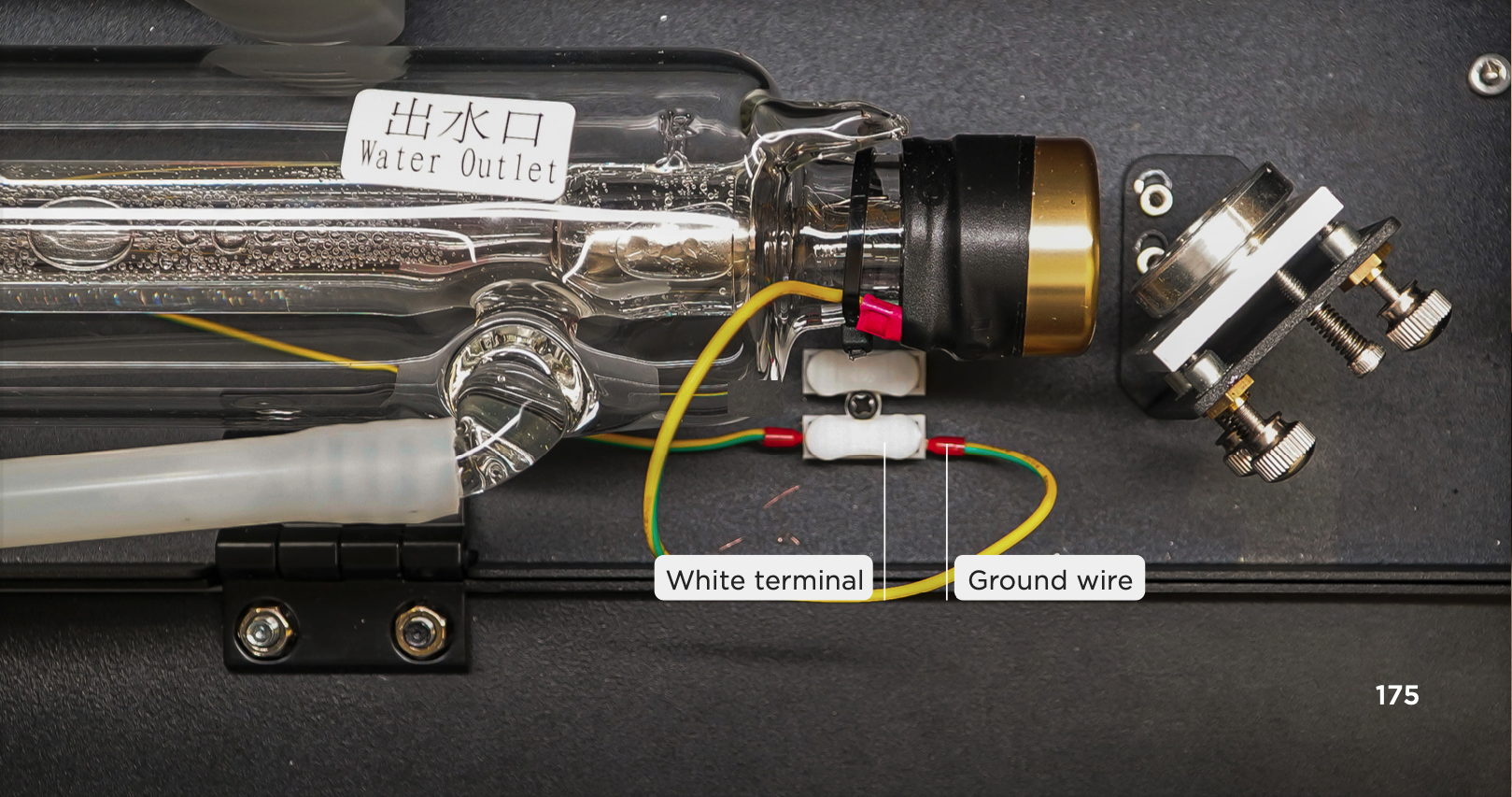

a. Drücken Sie die weiße Klemme und ziehen Sie das Erdungskabel heraus (siehe Abbildung oben).

2. Halterungen der Laserröhre entfernen

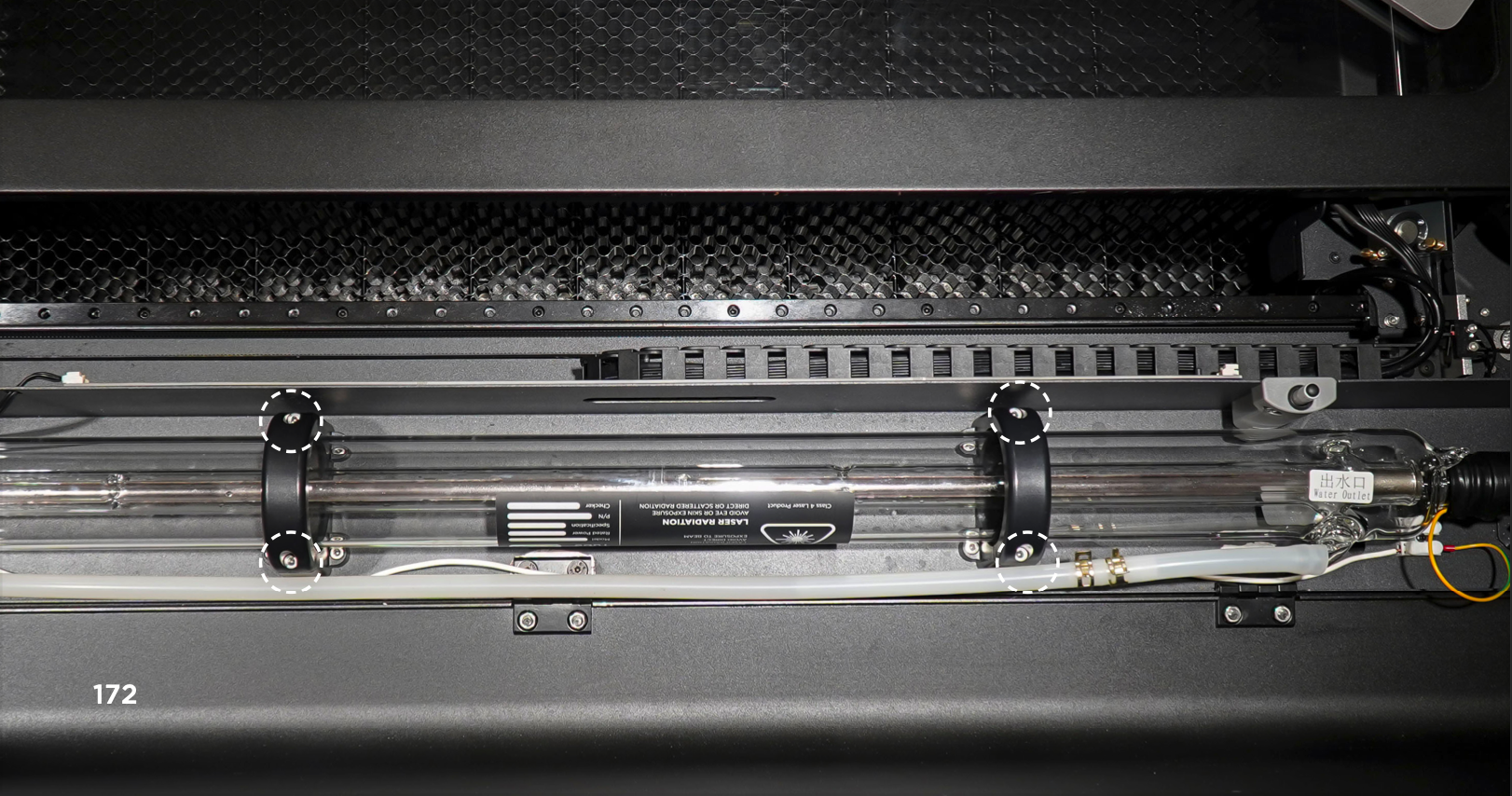

Lösen Sie mit einem 3-mm-Inbusschlüssel insgesamt 4 Schrauben an den Halterungen der Laserröhre (siehe Abbildung unten).


3. Laserröhre entfernen, um Wasser abzulassen

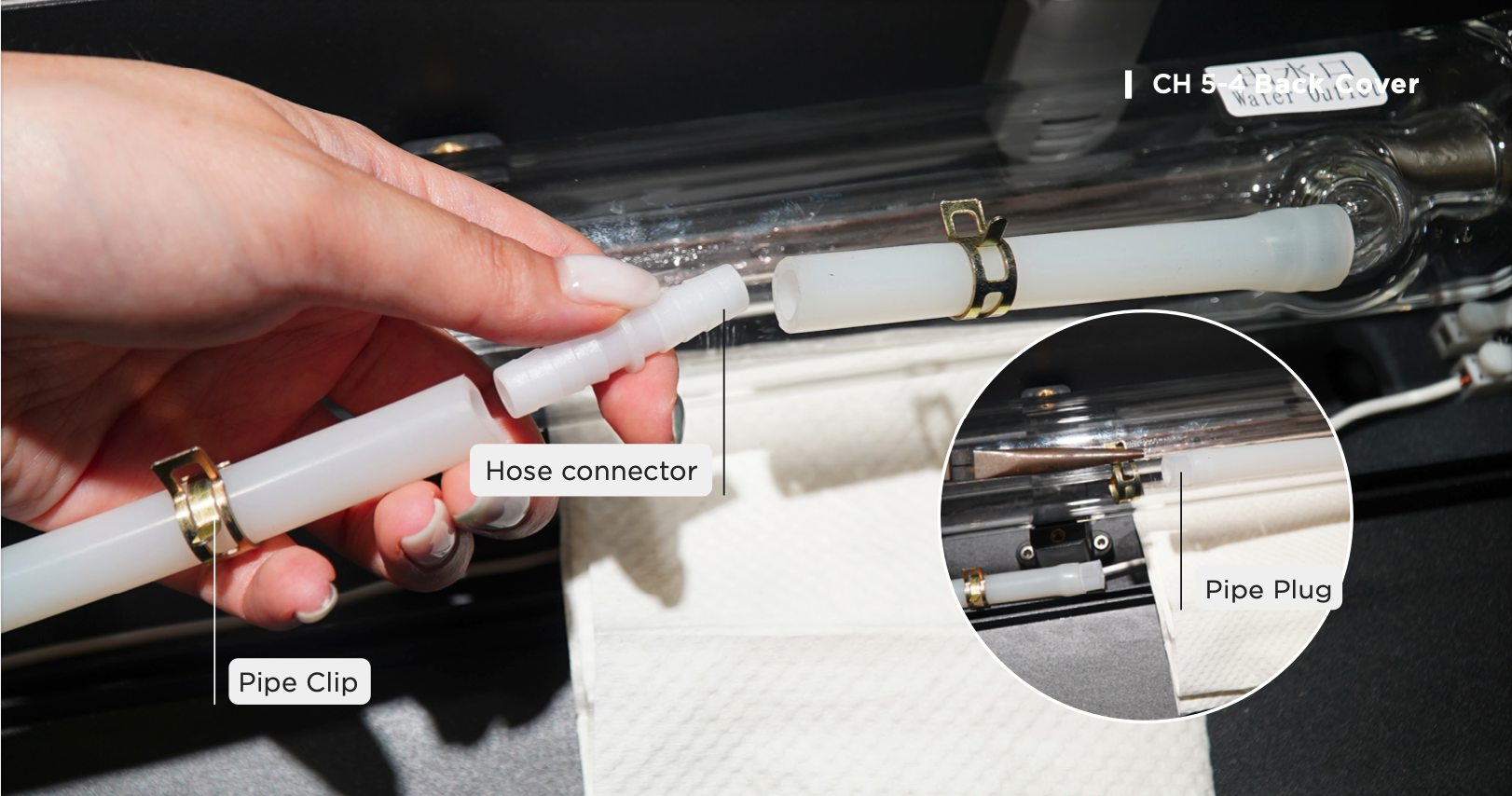

a. Legen Sie ein Handtuch oder Papiertuch unter die Laserröhre, um eventuell austretendes Wasser aufzufangen (Achten Sie auf Position und Winkel der Laserröhre) > Entfernen Sie beide Schlauchklemmen vom Schlauchanschluss mit einer Spitzzange > Lösen Sie das Verbindungsstück von einem der Schläuche und setzen Sie sofort den Schlauchstopfen ein > Wiederholen Sie den Vorgang für den anderen Schlauch >

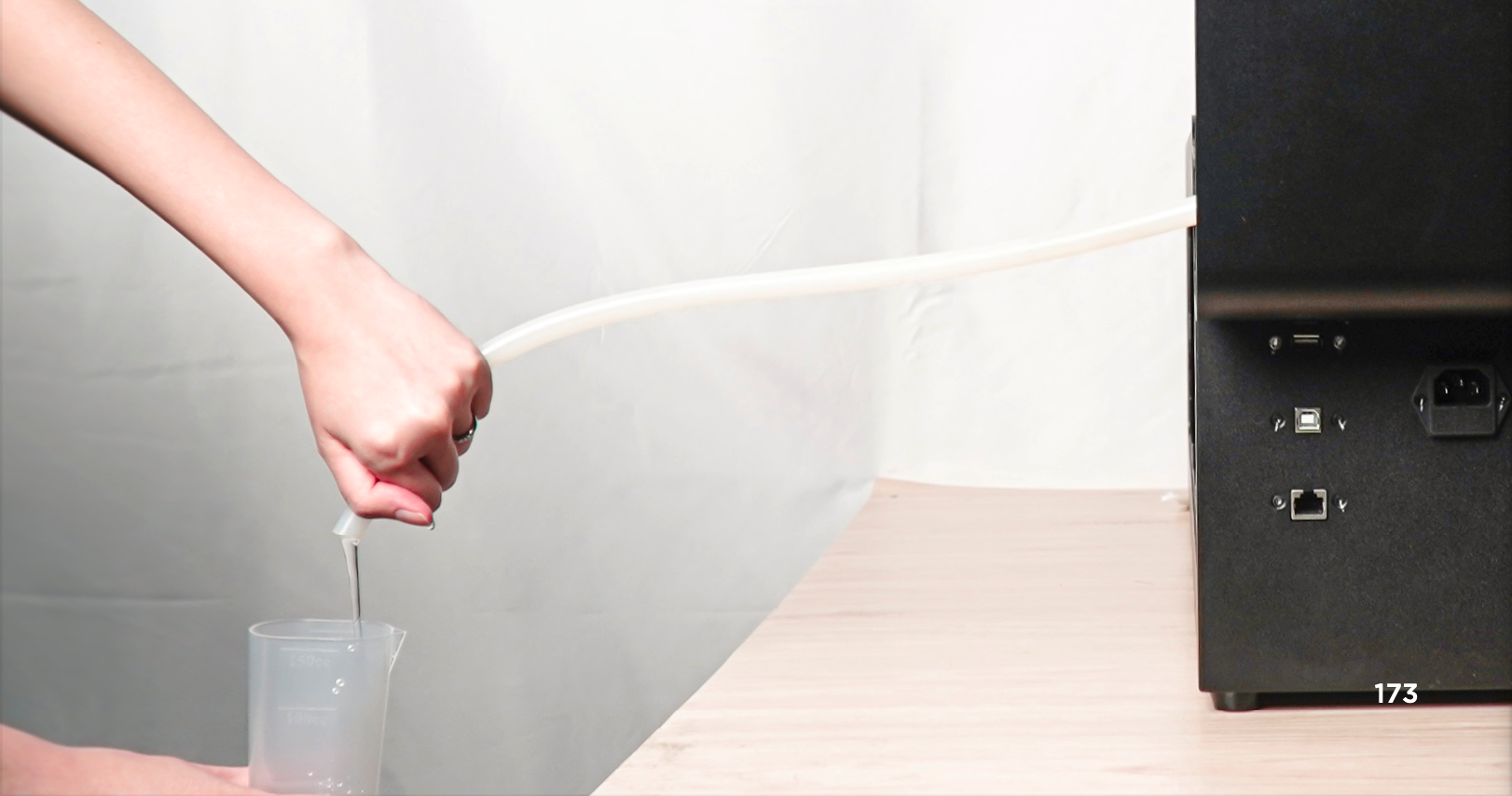

b. Ziehen Sie den längeren Schlauch zur Unterseite (Hochspannungsseite) des Geräts und führen Sie das offene Ende in den Wasserbehälter > Entfernen Sie den Schlauchstopfen, um das Wasser abzulassen (Wenn der Wasserauslass auf der Niederspannungsseite tiefer liegt als auf der Hochspannungsseite, fließt das Wasser aufgrund des Hebereffekts ab) >
c. Heben Sie die Laserröhre an, um das Wasser vollständig abzulassen. (Überspringen Sie diesen Schritt, wenn Sie die Röhre nicht bewegen möchten.)



4. Laserröhre wieder einsetzen und auf den Schlauch aufstecken

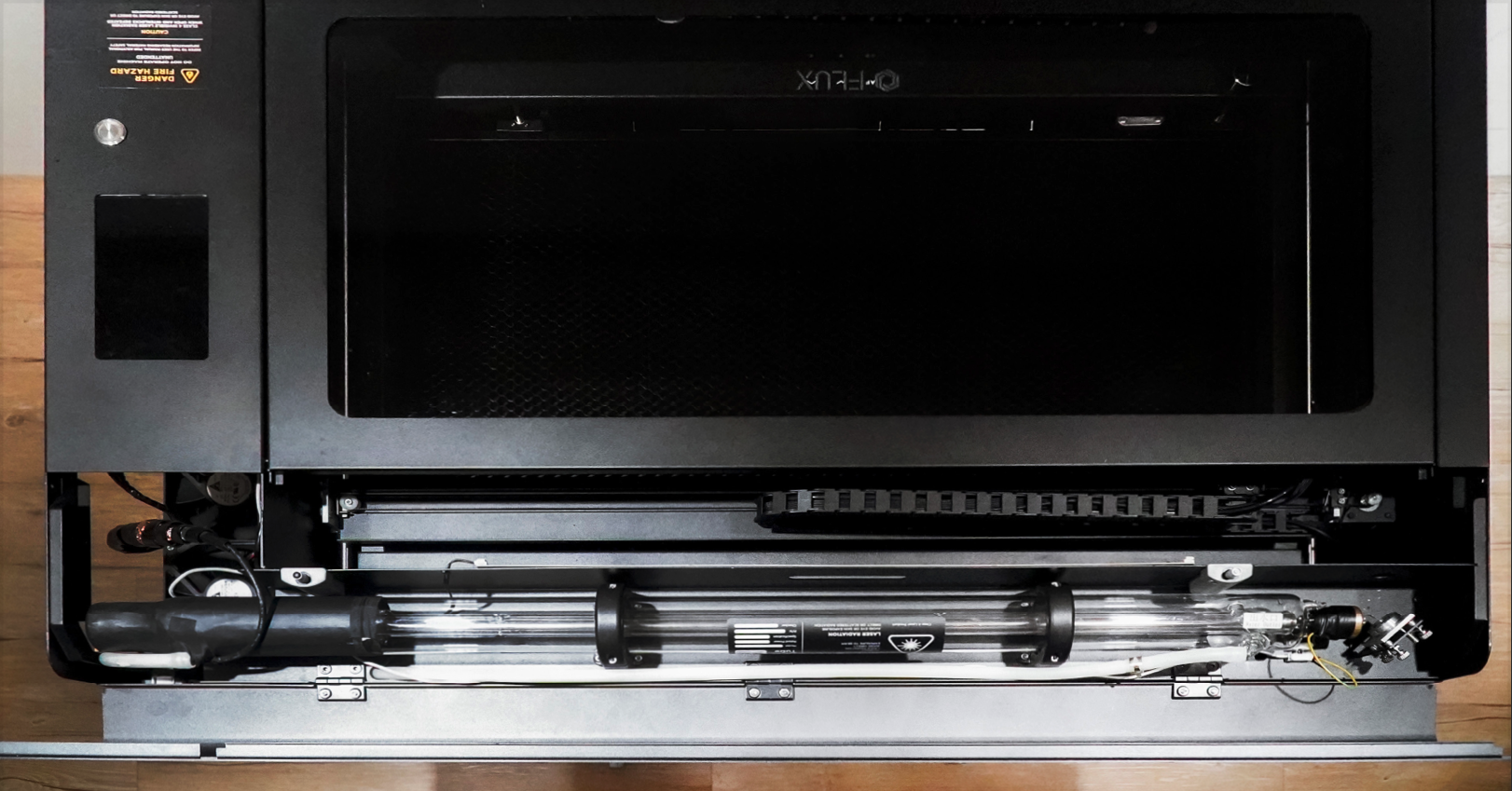

a. Platzieren Sie die Laserröhre wie im obigen Foto gezeigt (Überspringen Sie diesen Schritt, wenn Sie die Laserröhre nicht bewegen möchten.)

⚠️ Vermeiden Sie den Kontakt von Maschinenteilen mit Wasser. Falls Wasser austritt oder sich verteilt, lassen Sie die Maschine vor der Inbetriebnahme vollständig trocknen.

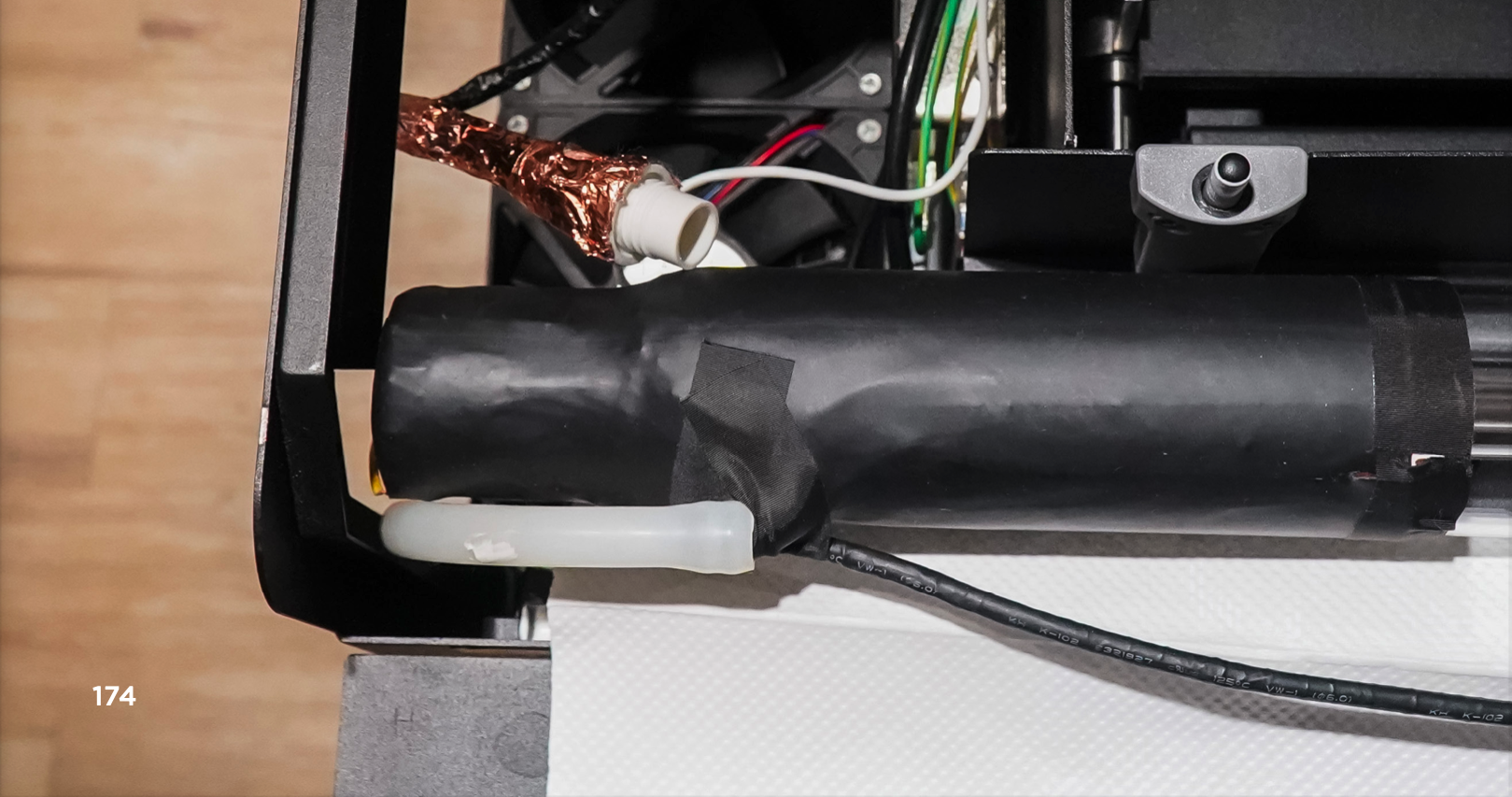

b. Entfernen Sie den Stopfen auf der Hochspannungsseite und bringen Sie den Schlauch an. ___2022-09-29___4.39.11.png

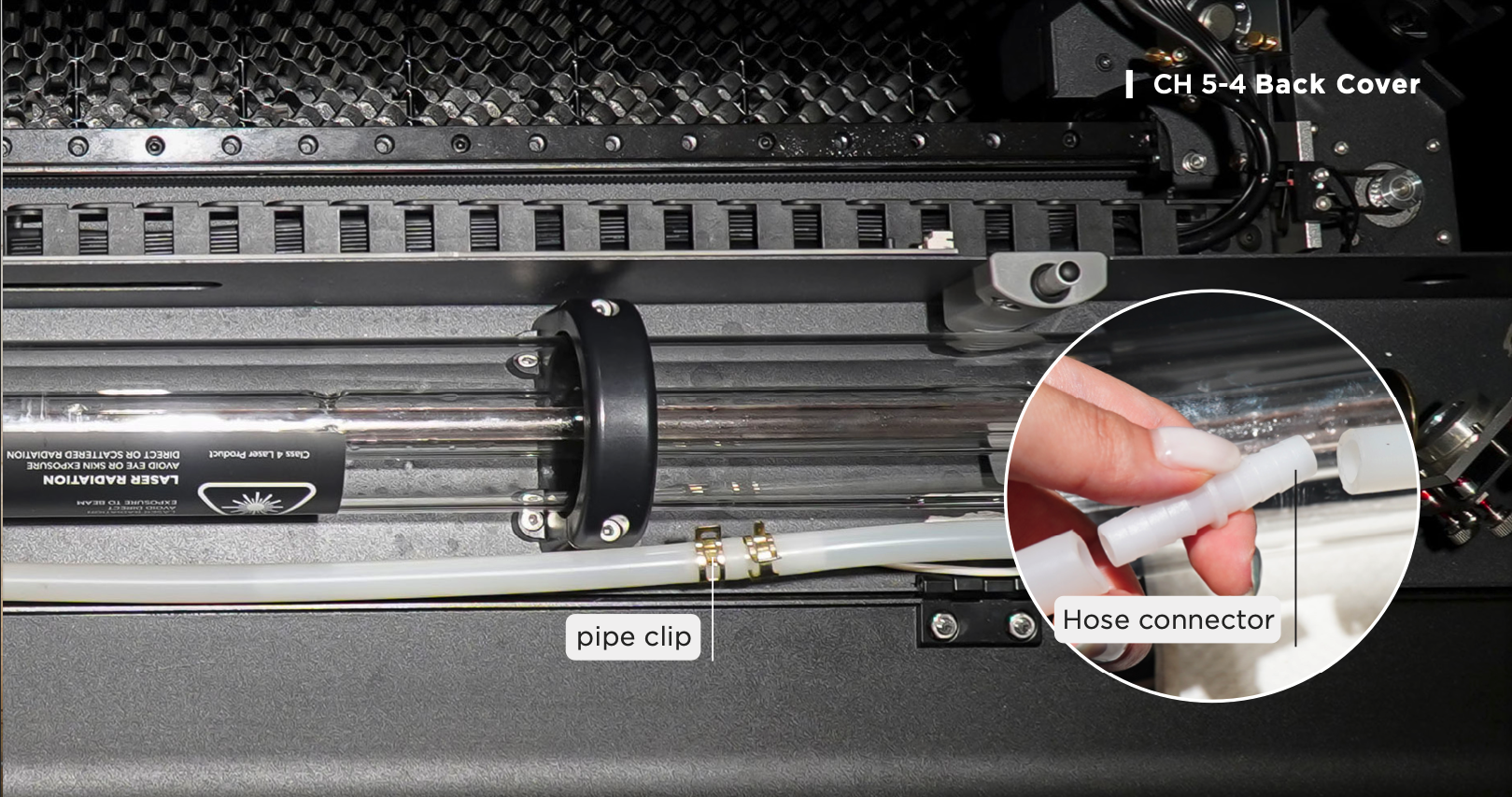

___2022-09-29___4.40.07.png c. Auf der Nieders pannungsseite: Befestigen Sie die Klemme am kürzeren Schlauch > Entfernen Sie den Stopfen > Verbinden Sie beide Schläuche mit dem Verbindungsstück > Schieben Sie beide Klemmen näher zueinander, um Undichtigkeiten zu verhindern.

5. Erdungskabel der Laserröhre anschließen

a. An der Niederspannungsseite > Drücken Sie die weiße Klemme nach unten und führen Sie das Erdungskabel ein > Lassen Sie die weiße Klemme los > Ziehen Sie vorsichtig am Erdungskabel, um den festen Sitz zu überprüfen.


6. Halterungen der Laserröhre befestigen

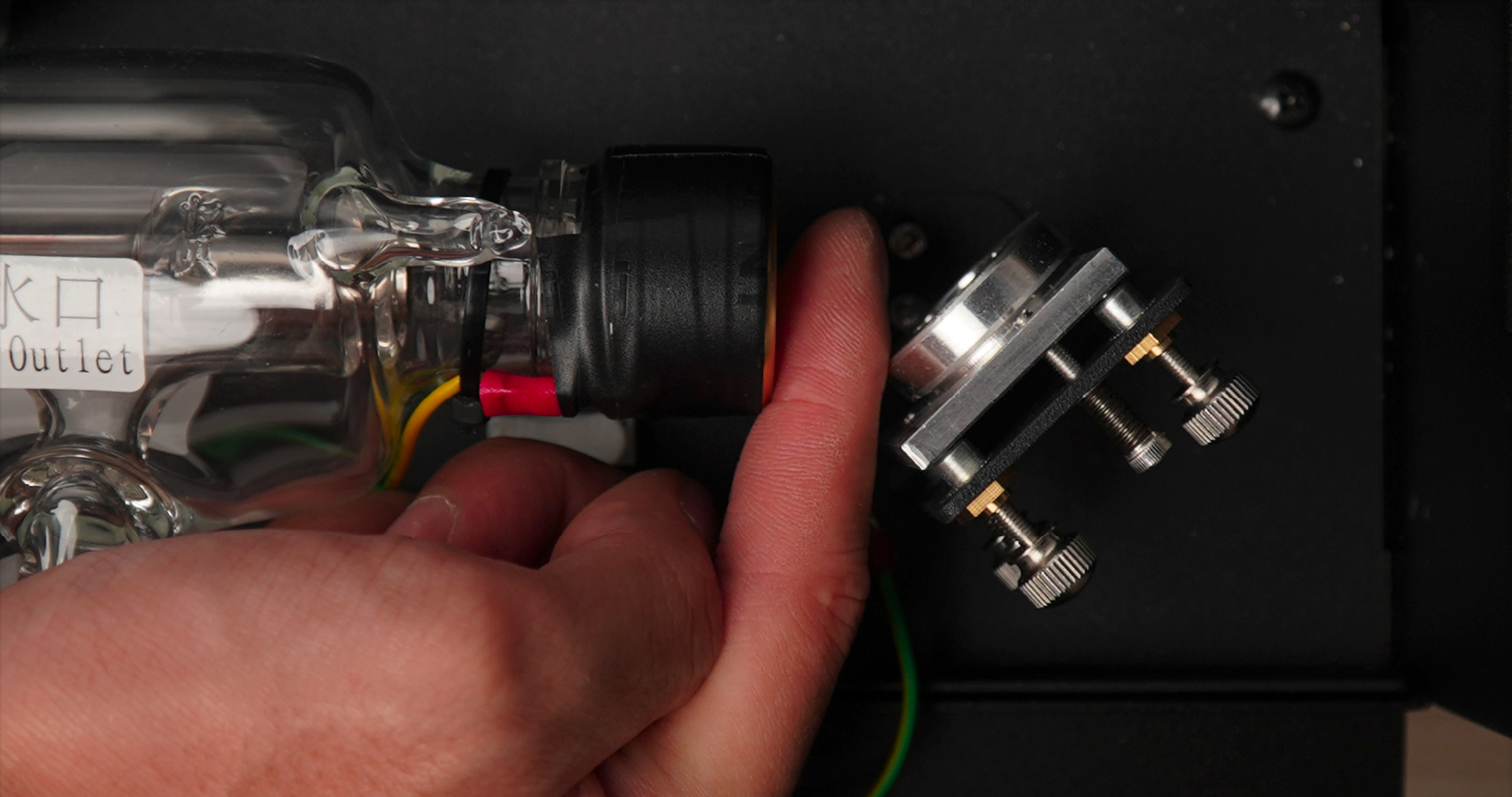

Stellen Sie sicher, dass der Abstand zwischen der Laserröhre und dem ersten Umlenkspiegel etwa 15 mm beträgt (Breite eines Fingers)

7. Stromversorgung und Inbetriebnahme

Schließen Sie das Netzkabel an und schalten Sie die Maschine ein.

8. Wasserpumpe entnehmen

Entfernen Sie die hintere quadratische Abdeckung mit dem Torx-Schraubendreher > Nehmen Sie die Wasserpumpe heraus.


9. Wasserbefüllung

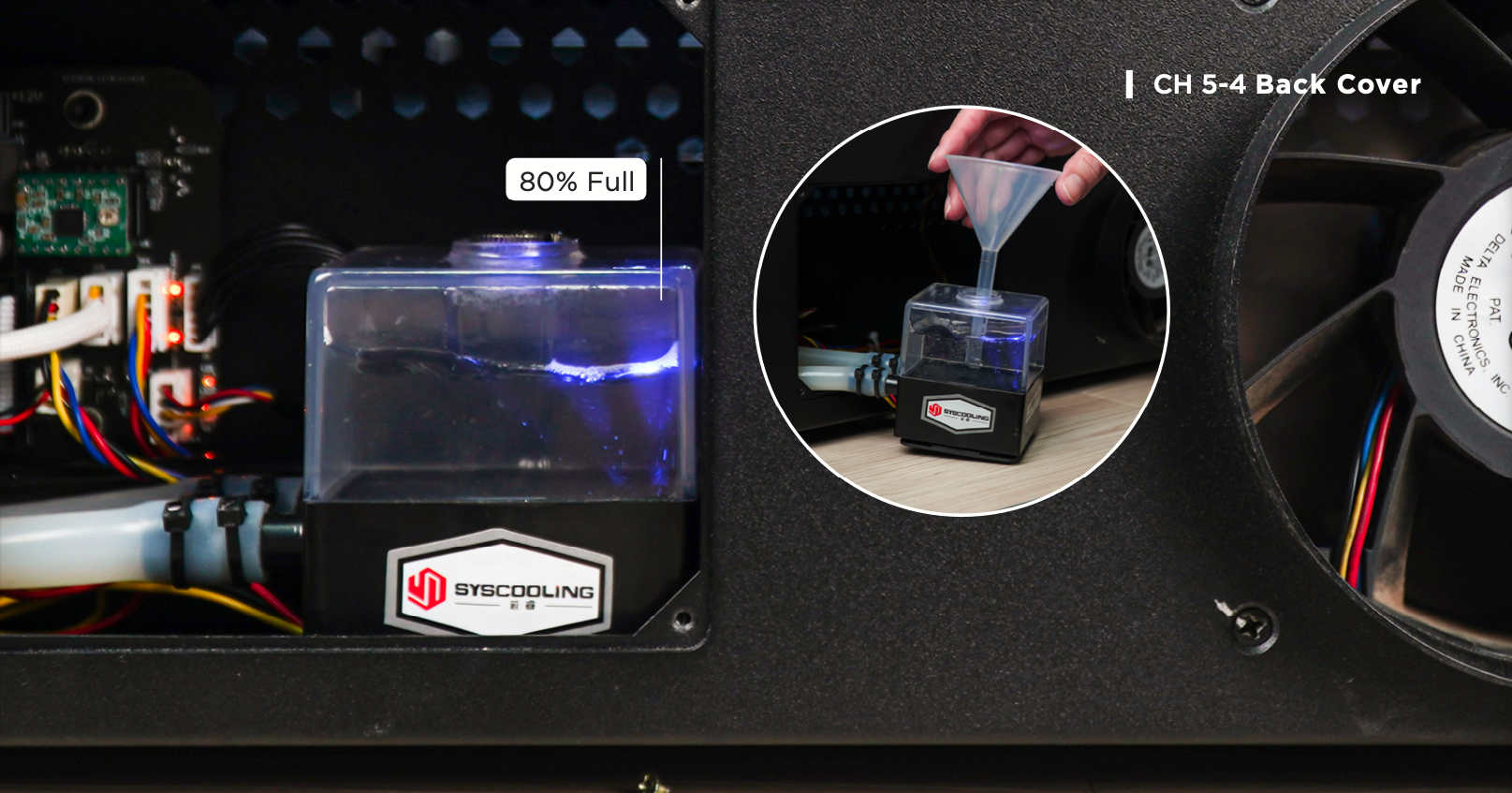

Öffnen Sie den Deckel der Pumpe mit einem Doppelmaulschlüssel > Setzen Sie den Trichter ein > Gießen Sie langsam Wasser ein, bis der Tank zu 50% gefüllt ist > Wechseln Sie in den "Wartungsmodus" und warten Sie, bis die Referenzfahrt abgeschlossen ist > Drücken Sie die Taste "Pumpe", um die Wasserpumpe einzuschalten > Wenn der Wasserstand im Tank sinkt, füllen Sie Wasser nach, bis der Tank zu 80% gefüllt ist.

10. Wasserpumpendeckel schließen

Setzen Sie den Deckel der Pumpe wieder auf und ziehen Sie ihn nur handfest an> Setzen Sie die Wasserpumpe wieder an ihre Position. > Setzen Sie die Wasserpumpe wieder an ihre Position.

11. Montieren Sie die Abdeckplatte wieder

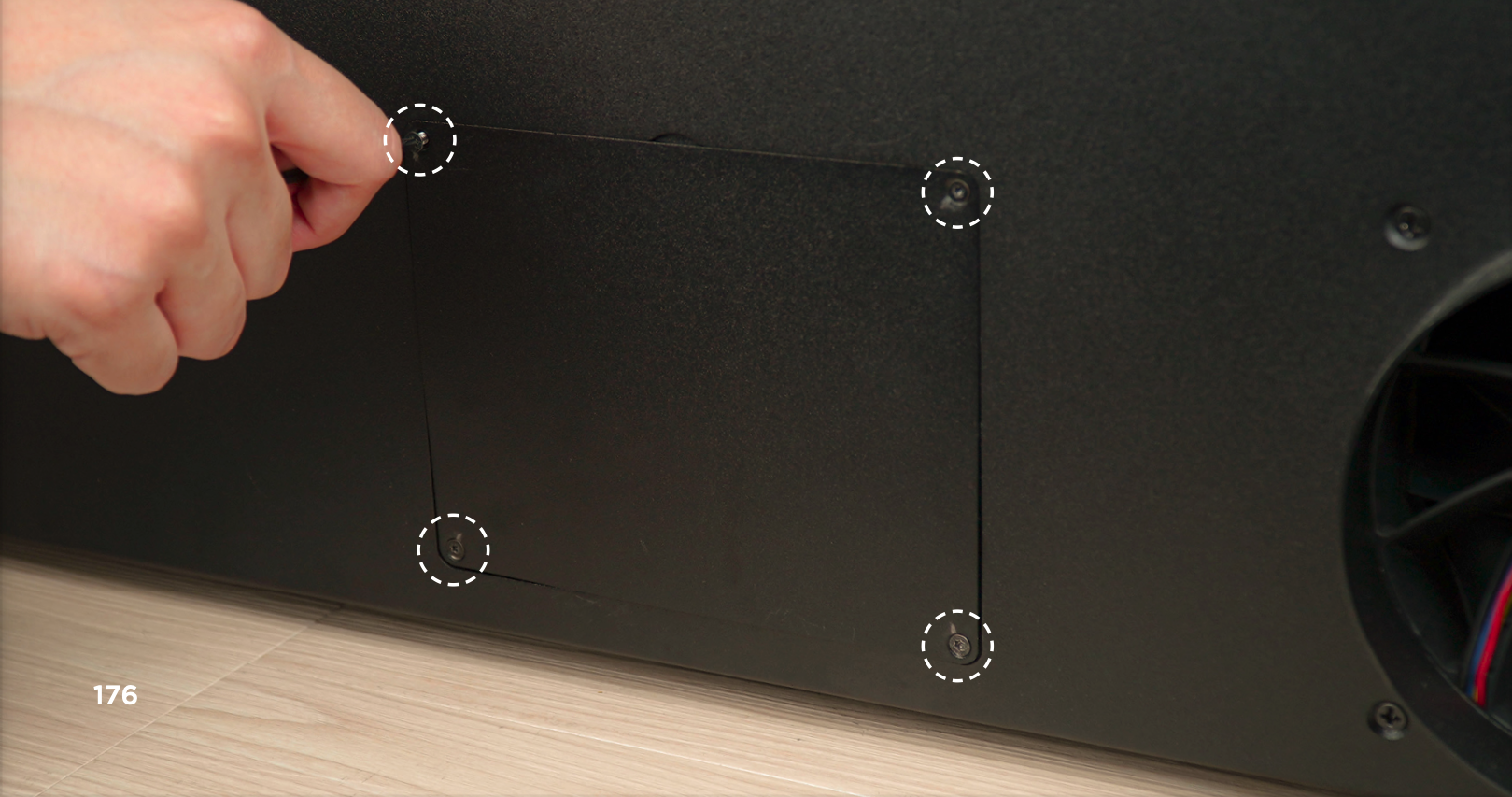

Befestigen Sie die Abdeckplatte wieder, indem Sie diese 4 Schrauben mit einem Torx-Schraubendreher festziehen.
