4-15 Feinjustierung des Fokusabstands

Bitte befolgen Sie die nachstehenden Anweisungen zur Überprüfung und Einstellung des Fokusabstands:

Schritt 1:

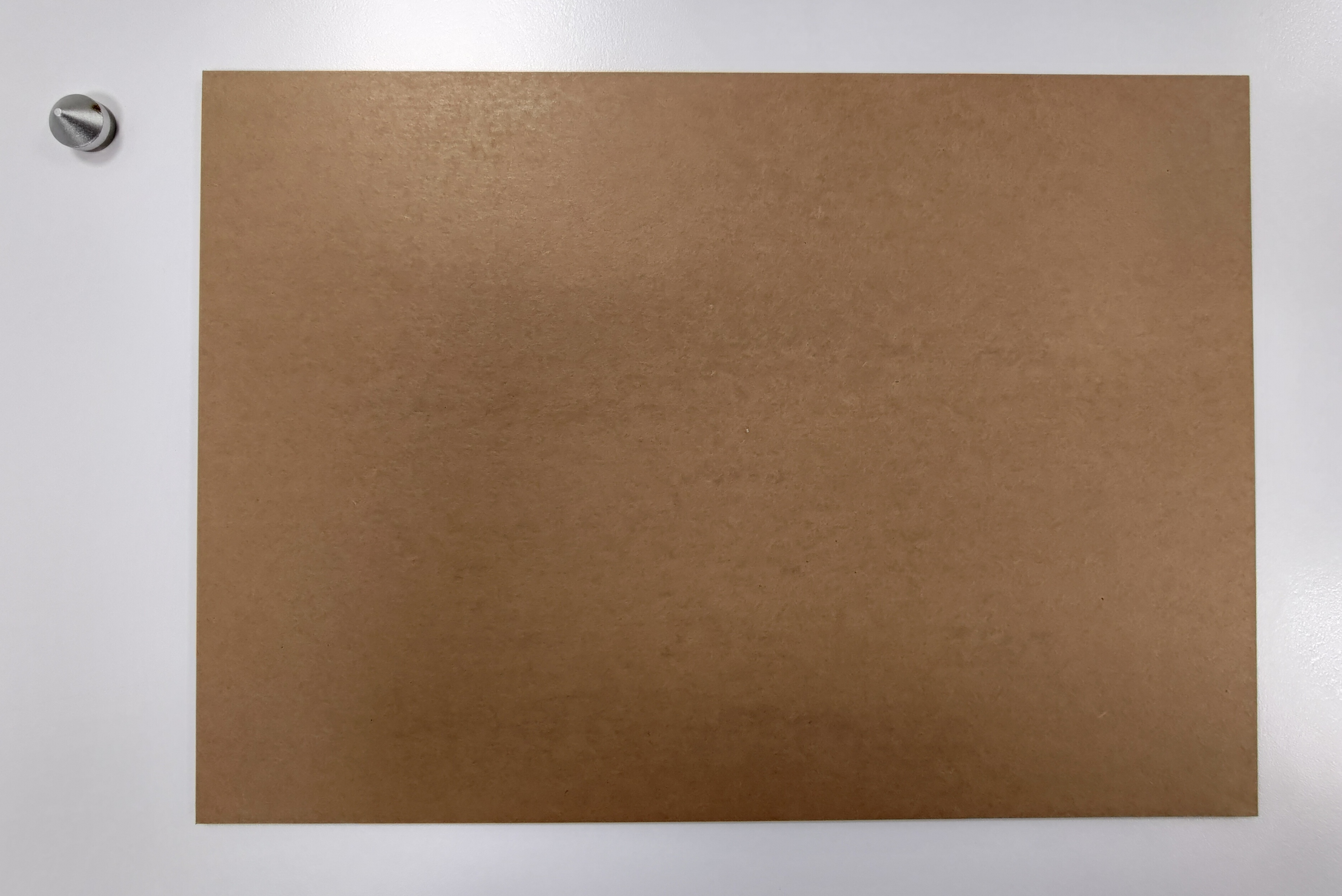

Bereiten Sie ein Stück festes Material wie Acryl oder Holz sowie den mitgelieferten konischen Abstandshalter aus dem Zubehörkasten vor.

Schritt 2:

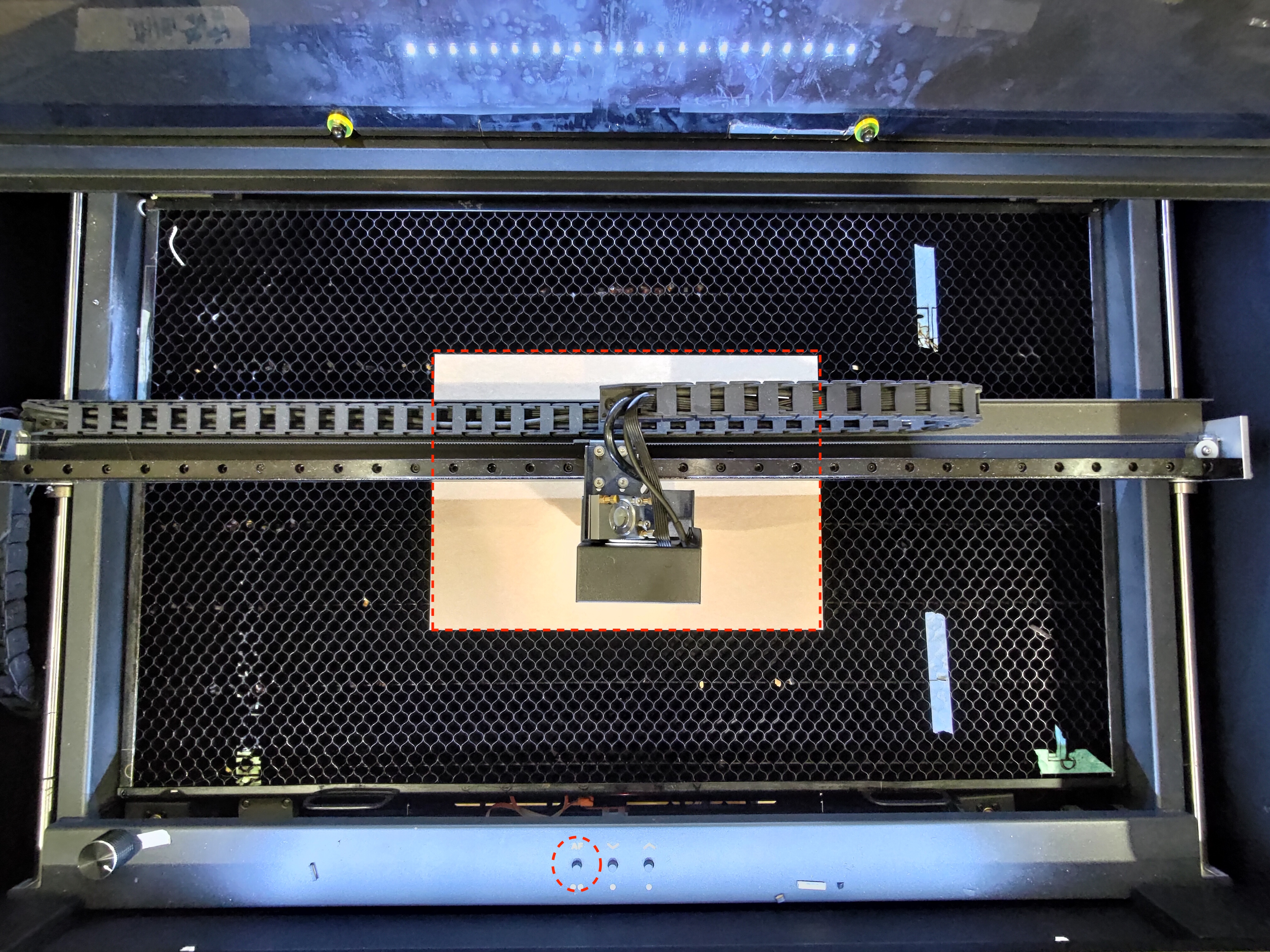

Platzieren Sie das Material in der Mitte des Arbeitstisches und drücken Sie zweimal die Taste "AF", um die automatische Fokussierung durchzuführen.

Schritt 3:
Verwenden Sie den konischen Abstandshalter (12 mm), um den Abstand zwischen der Düsenspitze und der Materialoberfläche zu messen. Ermitteln Sie, ob Ihr Fokusabstand zu kurz oder zu lang ist.

Akzeptabel:

Zu kurz:

Zu lang:

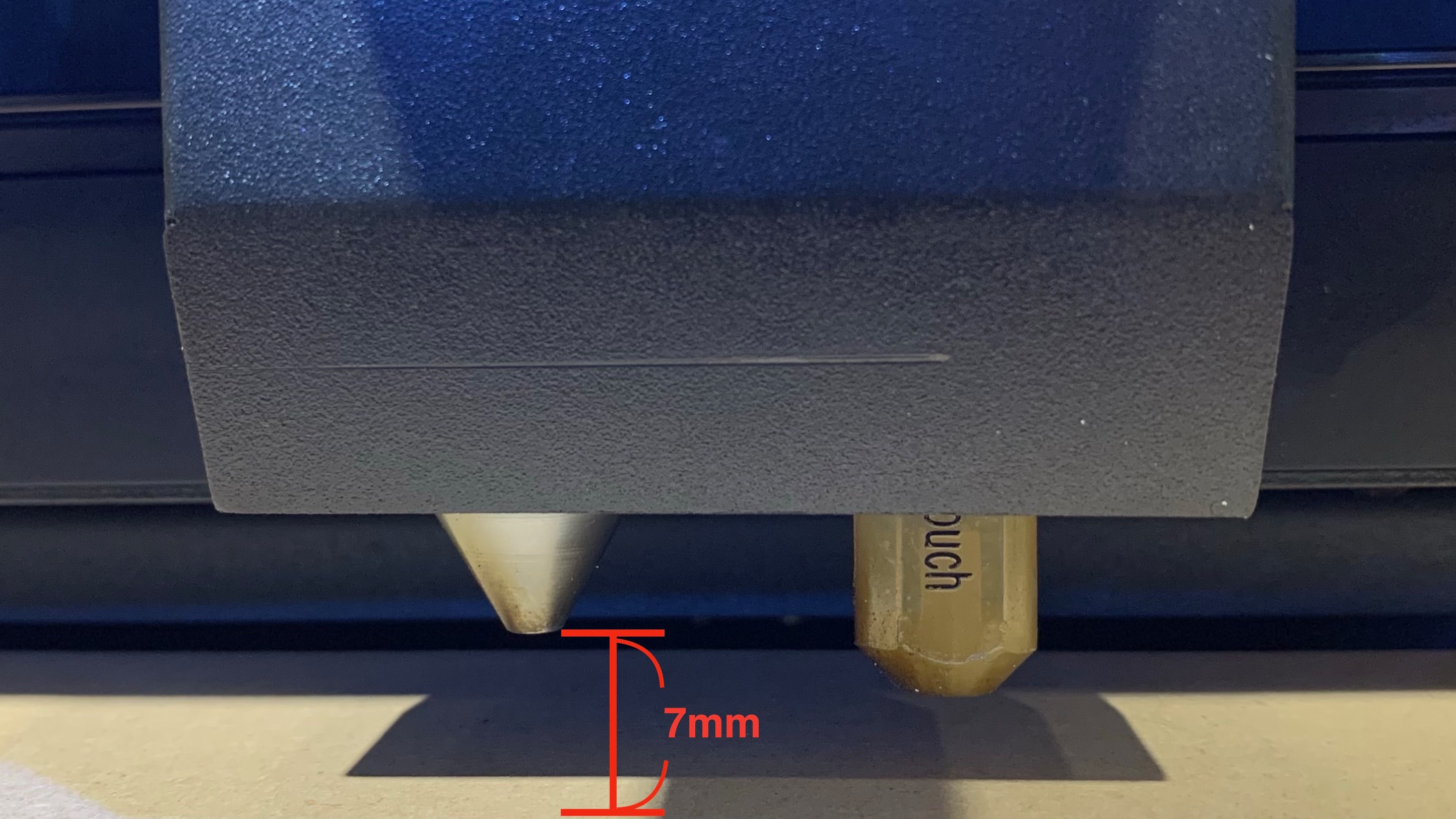

Für 1,5" Kurzlinsen-Erweiterung (Link):

Schritt 4:
Navigieren Sie zur Einstellungsseite "Sondenfehlerkorrektur"
(Maschine >> Hardware-Einstellung >> "Nächste Seite" >> Sondenfehlerkorrektur)

Schritt 5:
Ein negativer Wert ("-") senkt den Arbeitstisch um den angegebenen Wert in mm ab.
Ein positiver Wert ("+") hebt den Arbeitstisch um den angegebenen Wert in mm an.


Beispiel 1:
Wenn Ihr Kegelabstandshalter nicht eingesetzt werden kann, deutet dies auf einen zu geringen Abstand hin. Sie müssen das Bett absenken, indem Sie einen negativen Wert einstellen.


Beispiel 2:
Wenn Ihr Kegelabstandshalter eingesetzt werden kann, aber ein großer Abstand zwischen der Oberseite des Abstandshalters und der Düsenspitze besteht, deutet dies auf einen zu großen Abstand hin. Sie müssen das Bett anheben, indem Sie einen positiven Wert einstellen.
