Beschreibung:
Wenn die vertikalen Punkte auf dem Klebeband der Düsenspitze nicht sichtbar oder zu klein sind, deutet dies darauf hin, dass Ihr vertikaler Pfad (Z-Achse) zu stark abweicht und eine Justierung mit der Fokuslinse schwierig sein wird.
Dieser Artikel zeigt Ihnen daher, wie Sie den vertikalen Pfad überprüfen und einstellen können ohne die Fokuslinse.
Vor dem Start
Stellen Sie sicher, dass der Strahlengang vom ersten zum zweiten Spiegel und vom zweiten zum dritten Spiegel korrekt ausgerichtet ist. Andernfalls können die folgenden Schritte Ihren optischen Pfad verschlechtern. (Wie überprüfen Sie das?)

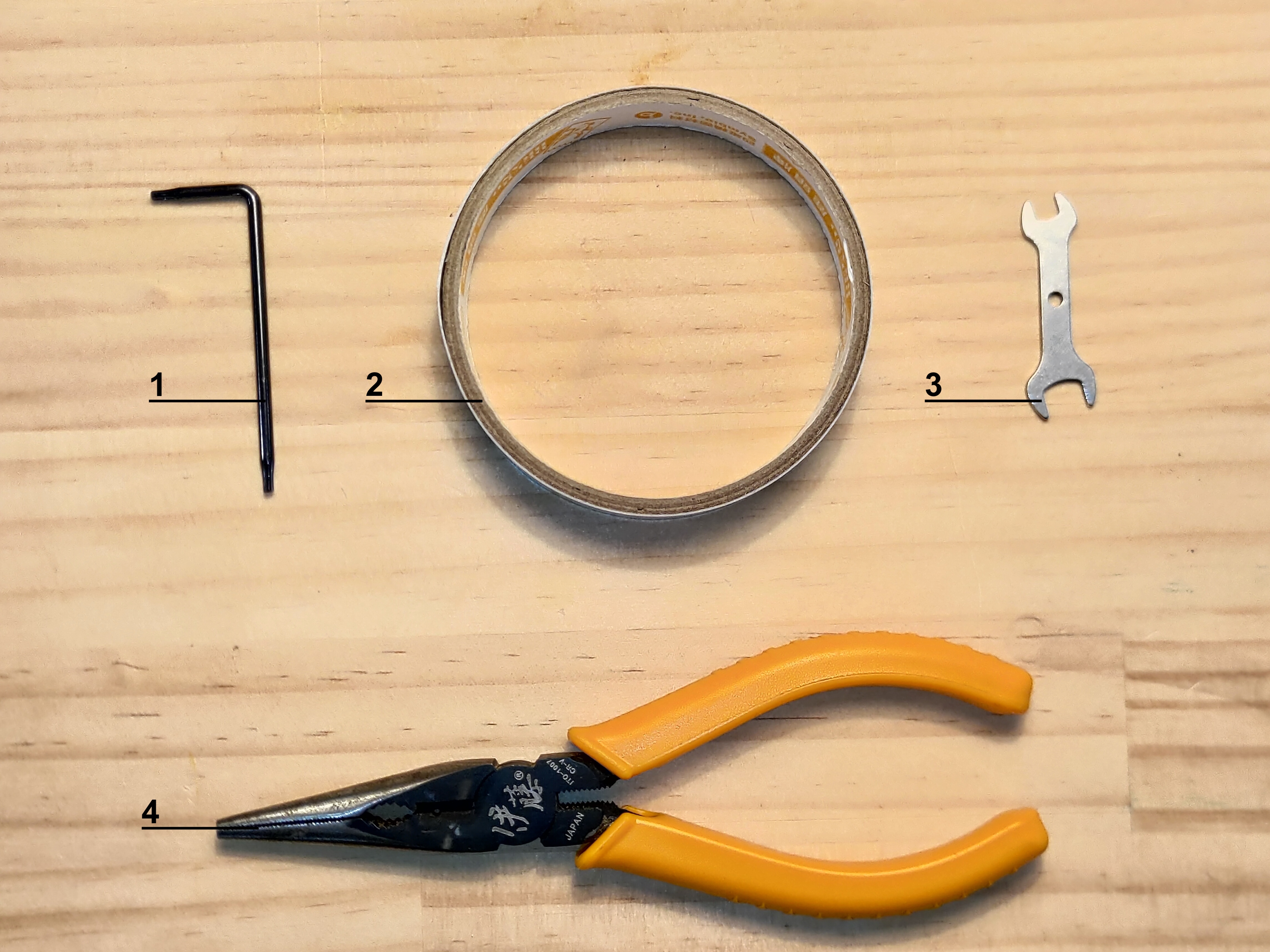

Schritt 1 - Werkzeugvorbereitung
1｜Torx-Schraubendreher
2｜Doppelseitiges Klebeband
3｜Doppelmaulschlüssel
4｜Zange
Schritt 2 - Demontage der Laserkopfabdeckung

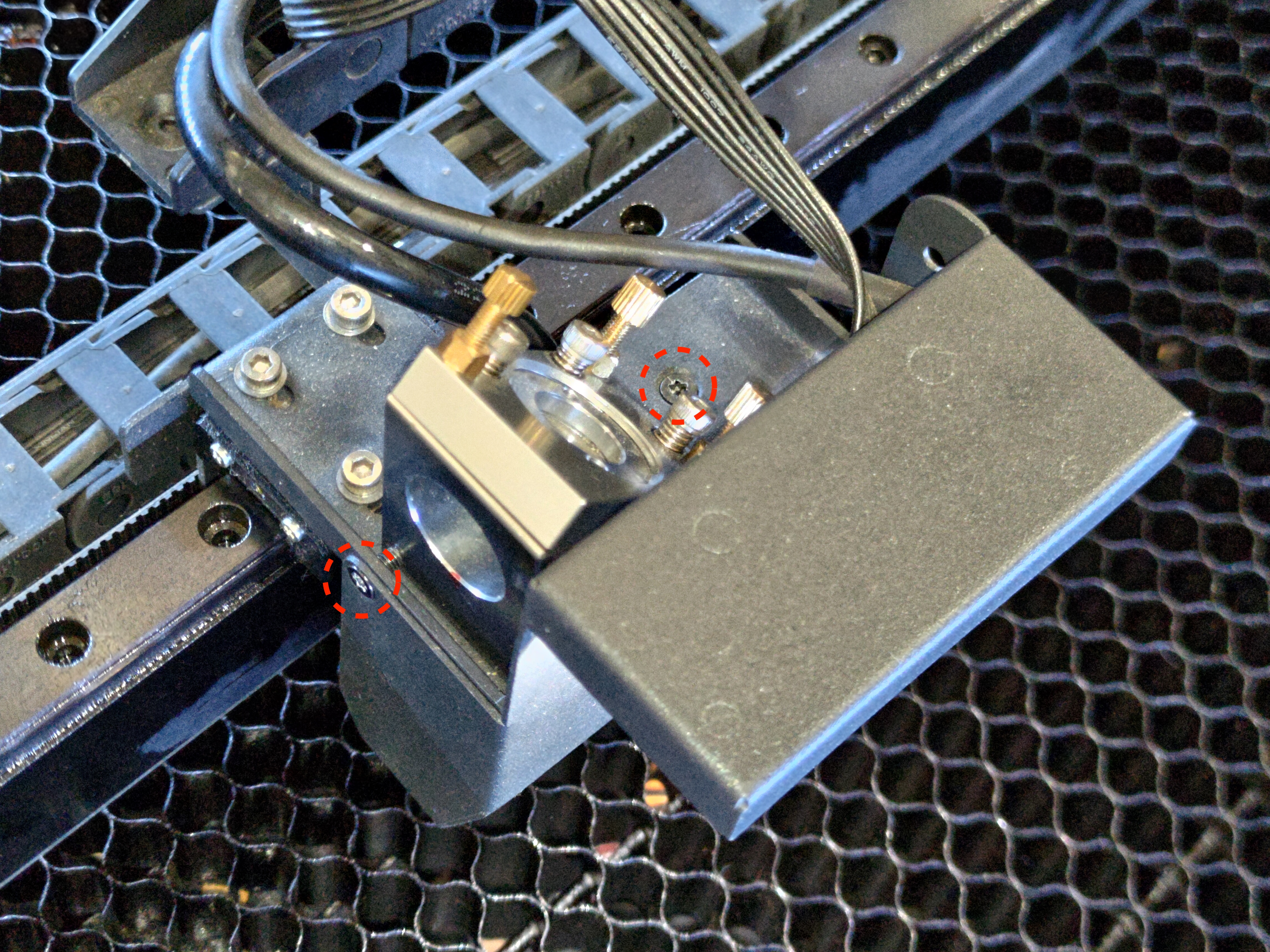

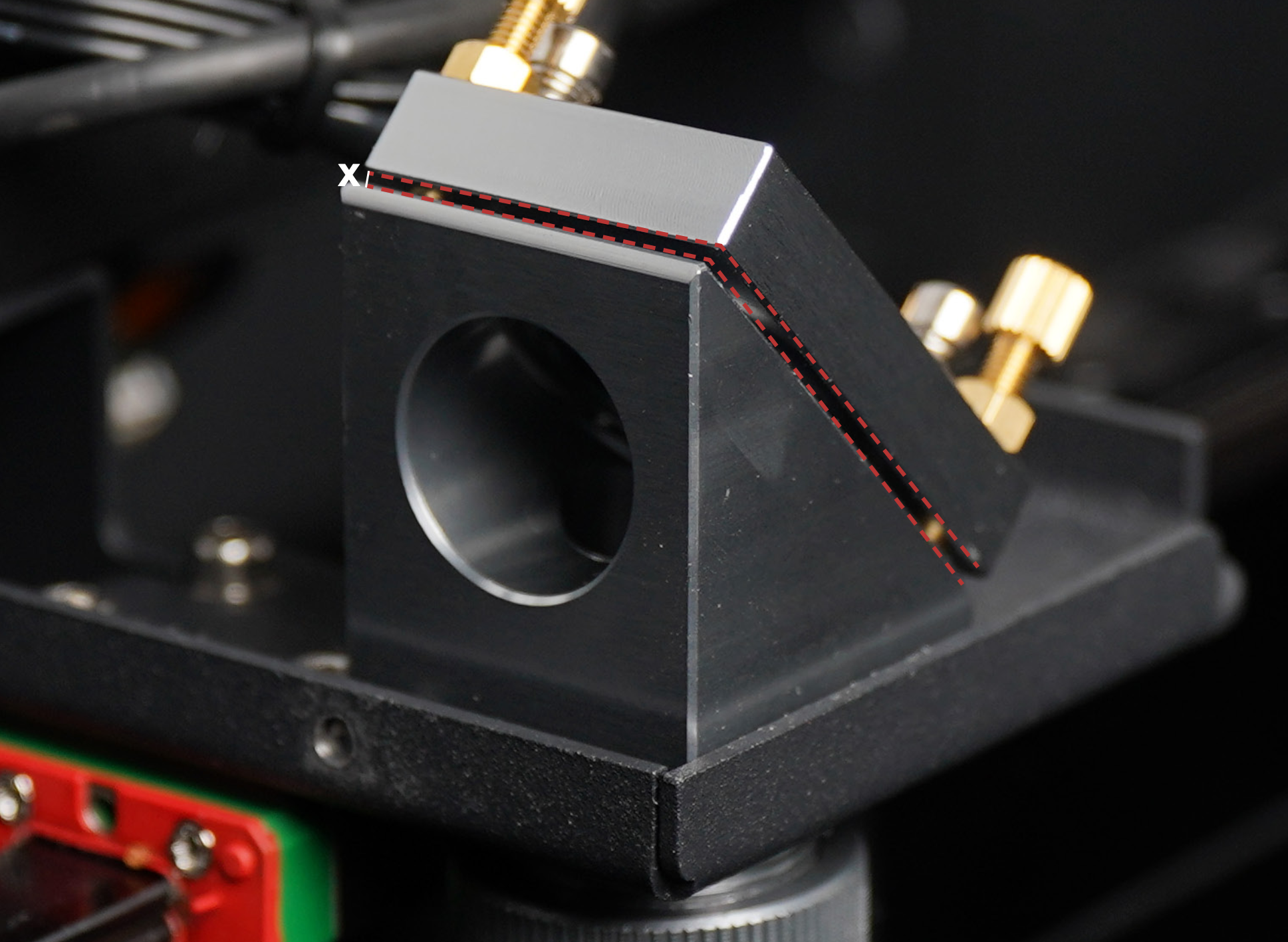

Fahren Sie das Bett ganz nach unten und lösen Sie mit dem Torx-Schraubendreher die beiden Schrauben an der Laserkopfbaugruppe.
Schritt 3 - Demontage der Düse und der Fokuslinse

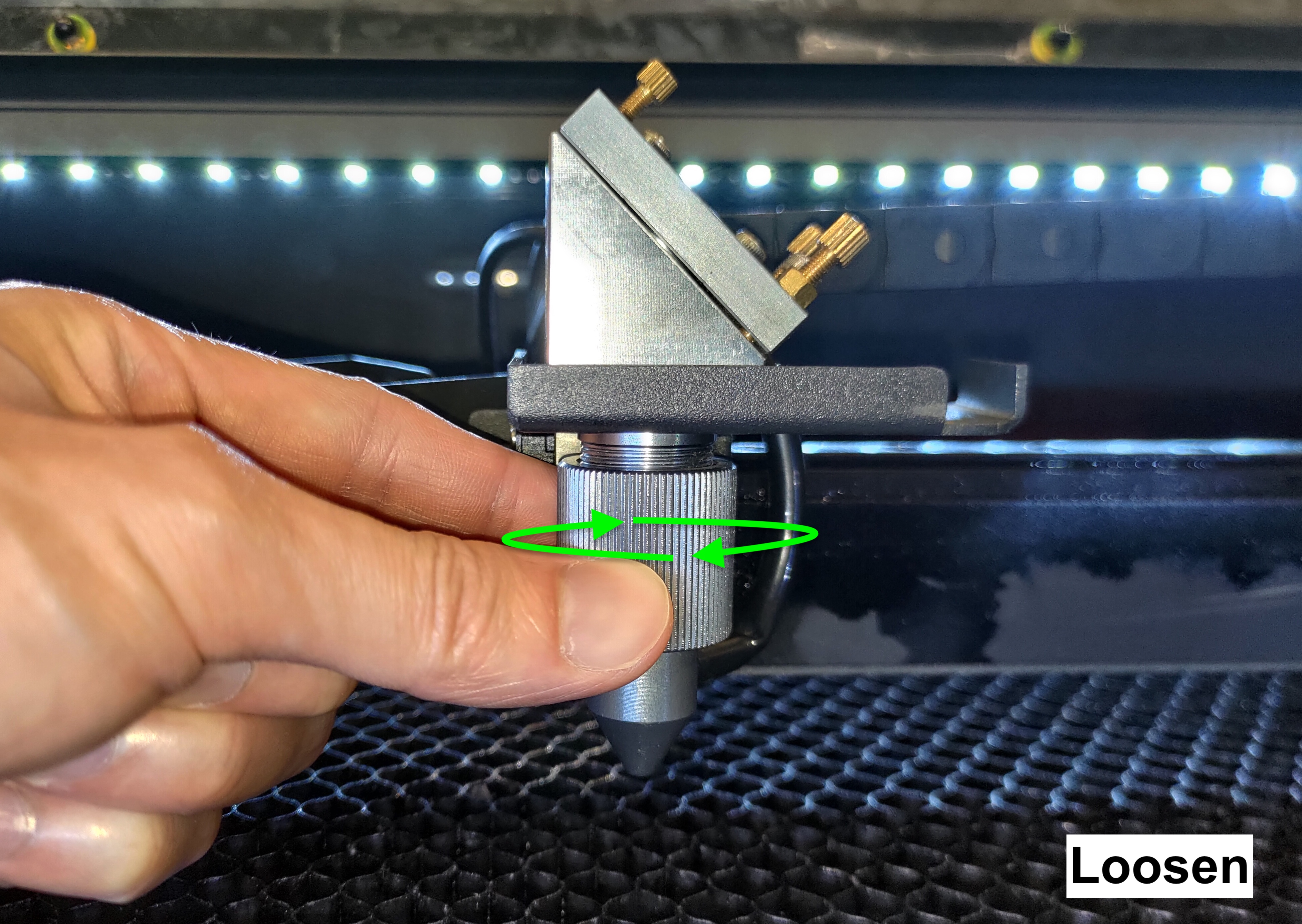

Der Ring muss sich im Uhrzeigersinn drehen, um gelöst zu werden.
Nach dem Lösen des Rings kann die Düse von der Laserkopfbaugruppe entfernt werden.

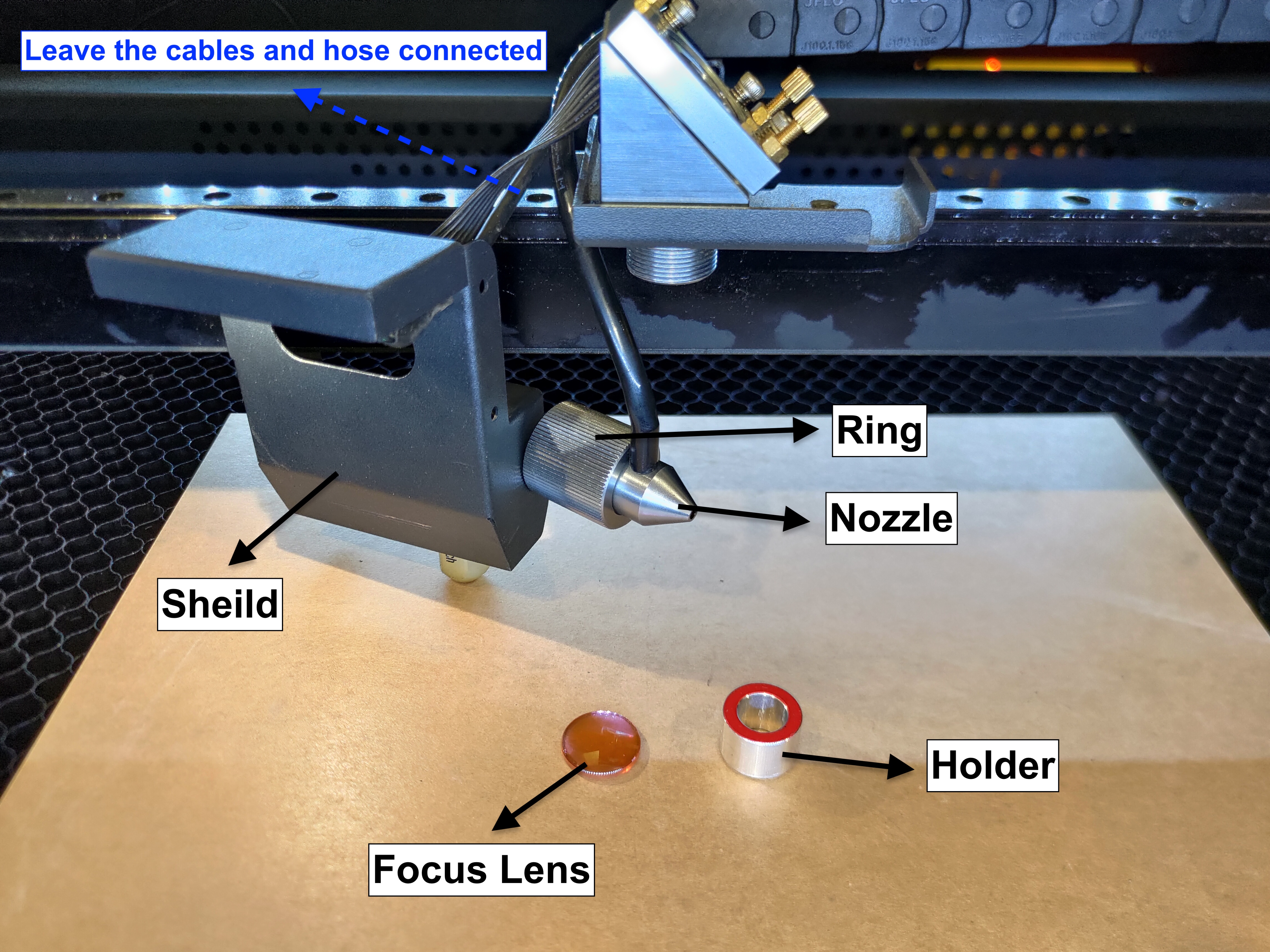

In der Düse befinden sich die Fokuslinse und der Linsenhalter.
Bitte bewahren Sie diese sicher auf und lassen Sie die Kabel und den Schlauch angeschlossen.
Schritt 4 - Abschirmung und Düse beiseite legen
Platzieren Sie die Abschirmung mit den Kabeln und die Düse mit dem Schlauch über oder hinter der Kunststoffkette, um zu verhindern, dass der Laserstrahl beim Pulsieren darauf trifft.

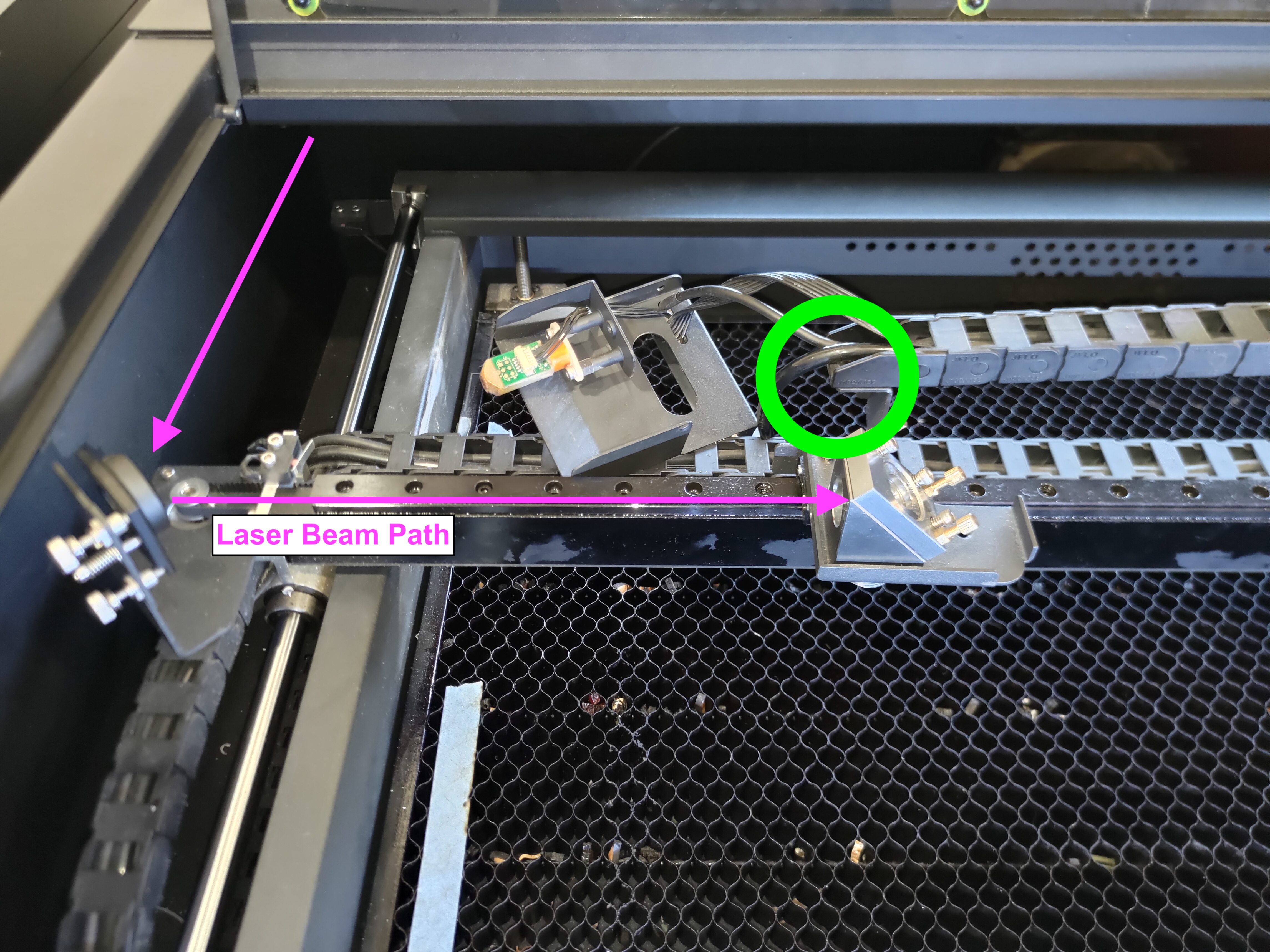

Korrekte Position:

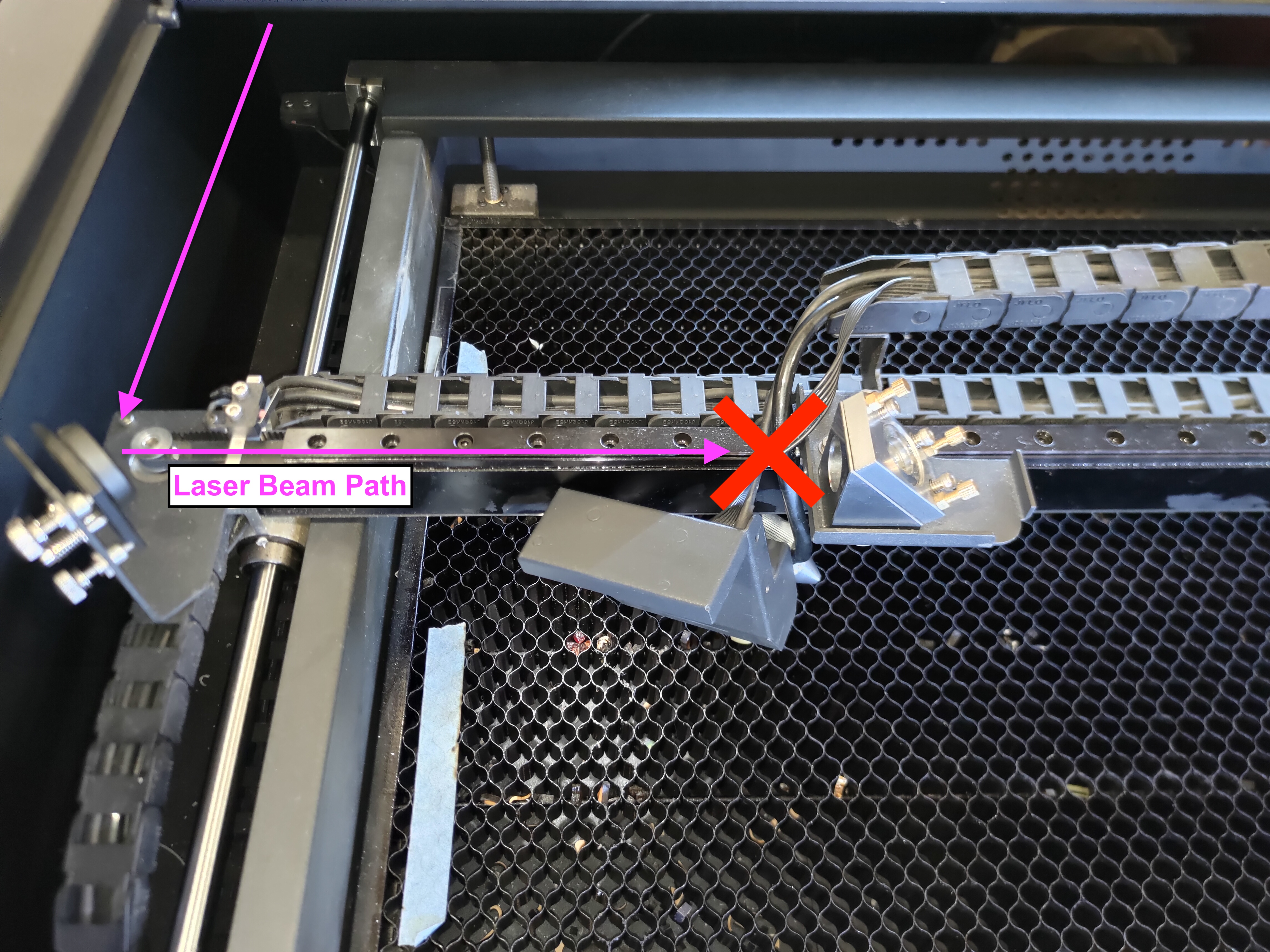

Falsche Position:
Schritt 5 - Zurücksetzen des vertikalen Strahlengangs (Z-Achse) vom 3. Spiegel
Verwenden Sie den Doppelmaulschlüssel und die Zange, um die 3 Muttern am 3. Spiegel zu lösen.

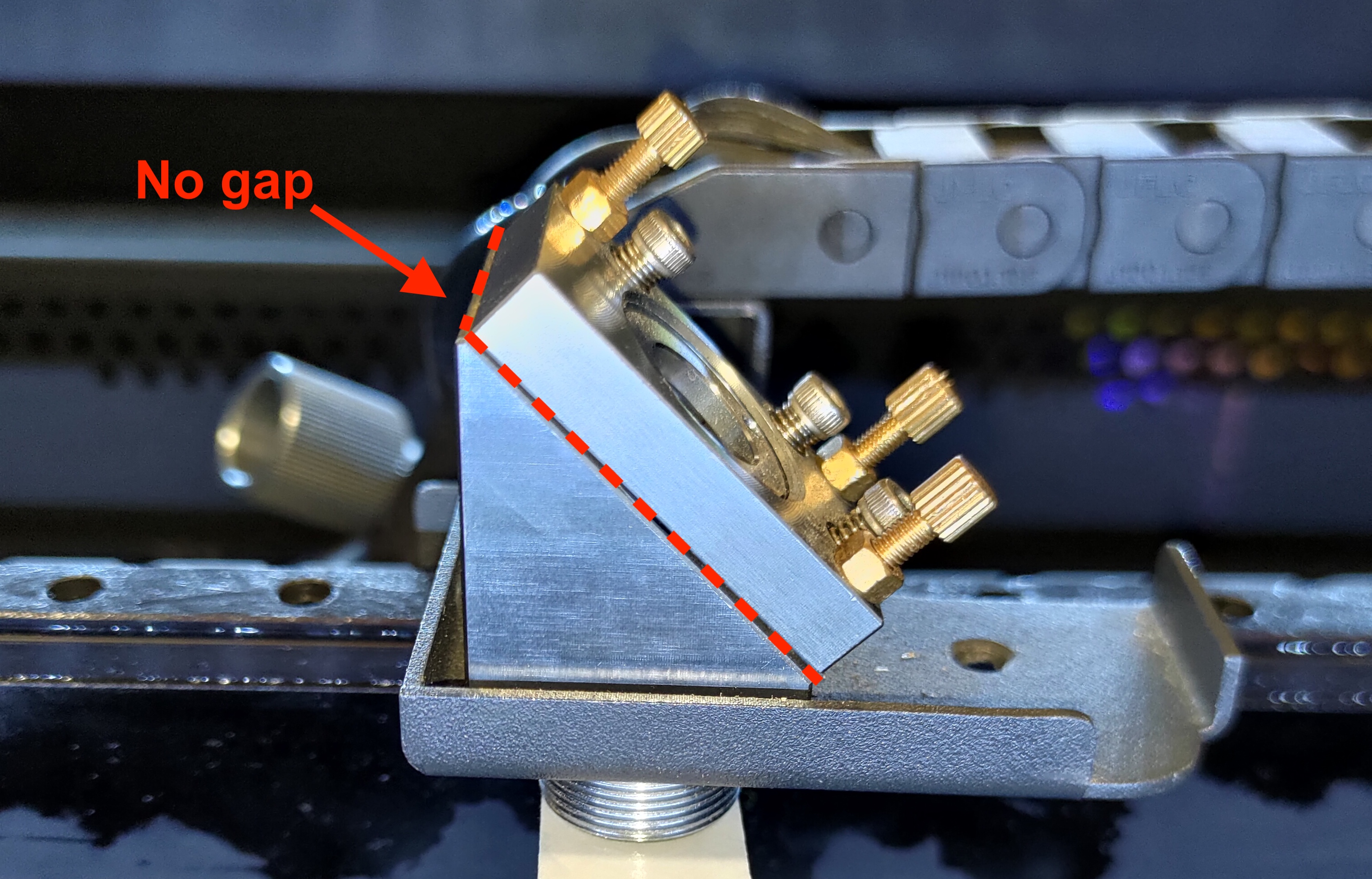

Drehen Sie diese drei Schrauben gegen den Uhrzeigersinn bis kein Spalt mehr zwischen dem Spiegelhalter und dem Sitz vorhanden ist, oder lösen Sie die Schrauben vollständig, ohne sie jedoch zu entfernen.
Wenn kein Spalt mehr vorhanden ist, zeigt dies an, dass der vertikale Strahlengang zurückgesetzt wurde.
Schritt 6 - Klebeband anbringen und Pulse erzeugen

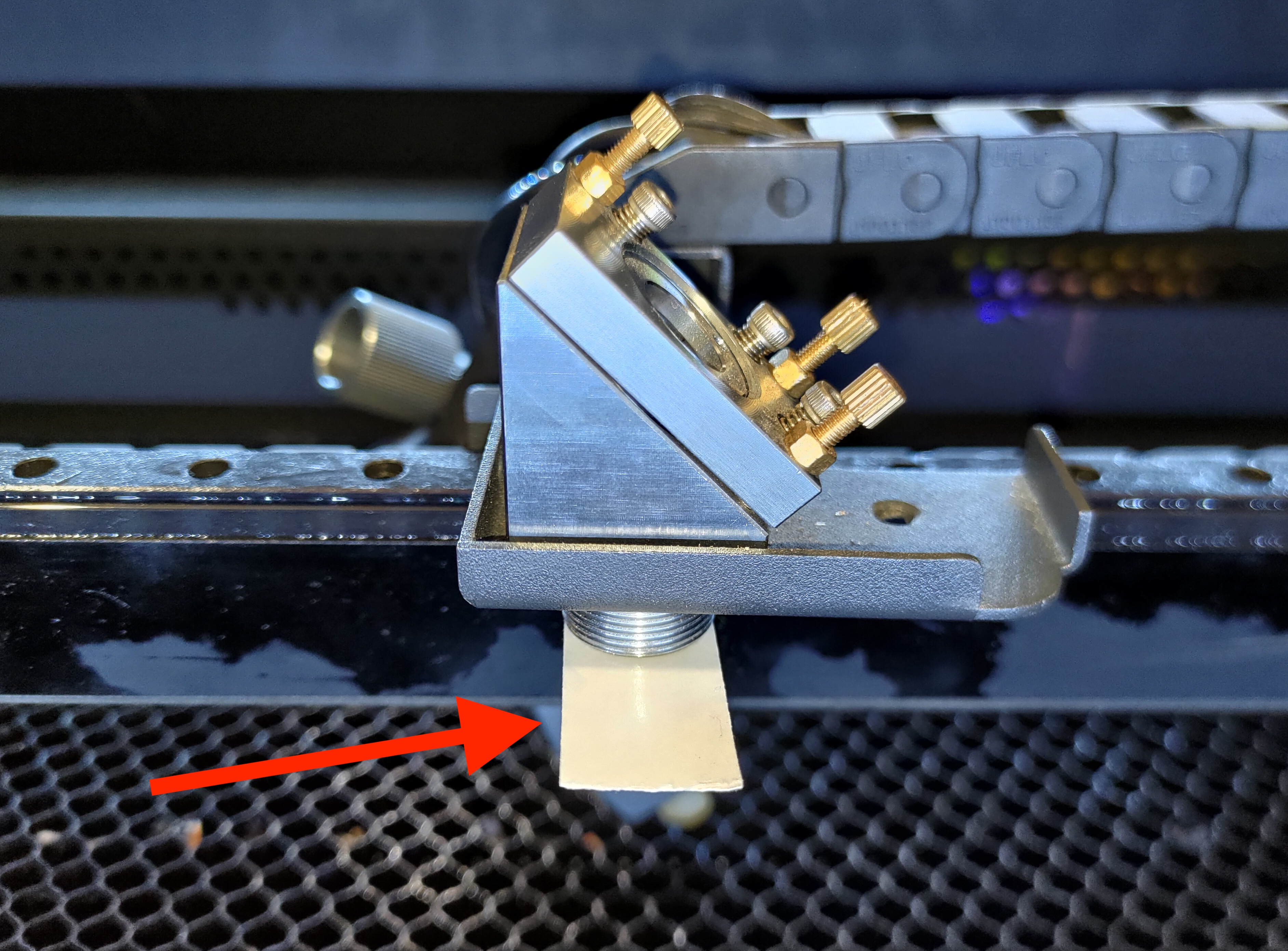

Platzieren Sie ein Stück einlagiges doppelseitiges Klebeband unter dem Laserkopf und drücken Sie es gegen den Eingang, um eine Druckmarkierung zu erzeugen.
Bewegen Sie den Laserkopf zur Mitte des Arbeitstisches und erzeugen Sie 3 Pulse.
(Gehen Sie zu Wartung >> Drücken Sie "Motor" >> Bewegen Sie den Kopf manuell >> Schließen Sie den Deckel >> Führen Sie 3 Impulse aus)
Schritt 7 - Bestimmung der Position des vertikalen Punktes
Entfernen Sie das Klebeband und ermitteln Sie die Position des Punktes.
Es gibt nur drei mögliche Positionen: Mitte, links und rechts.
1. Mittelposition:
Wenn sich Ihr Punkt wie im obigen Foto in der Mitte befindet, zeigt dies an, dass Ihr vertikaler Strahlengang korrekt ist. Sie können mit Schritt 8 fortfahren.
2. Linke Position:
Wenn sich Ihr Punkt wie im obigen Foto links befindet, zeigt dies an, dass Ihr vertikaler Strahlengang justiert werden muss.
Anleitung zur Justierung:
Bitte drehen Sie jede Schraube im Uhrzeigersinn, um die Halterung anzuheben und einen Spalt zu bilden. Ihr Punkt sollte sich nach rechts bewegen.
Der Spalt:
Nachdem Sie die Schrauben gedreht haben, bringen Sie ein neues Klebeband an und überprüfen Sie erneut die Position Ihres Punktes, bis dieser sich in der Mitte befindet. Dann können Sie zum nächsten Schritt übergehen.
3. Rechte Position:
Wenn sich Ihr Punkt wie im obigen Foto rechts befindet, zeigt dies an, dass der Ausgabewinkel Ihrer Laserröhre zu niedrig ist und nicht justiert werden kann. Bitte brechen Sie hier ab und kontaktieren Sie Ihren lokalen Händler für weitere Unterstützung.
Schritt 8 - Festziehen aller Muttern am 3. Spiegel
Ziehen Sie nach der Justierung alle Muttern fest, um die Position zu fixieren.
Schritt 9 - Wiedereinbau der Fokuslinse und der Düse

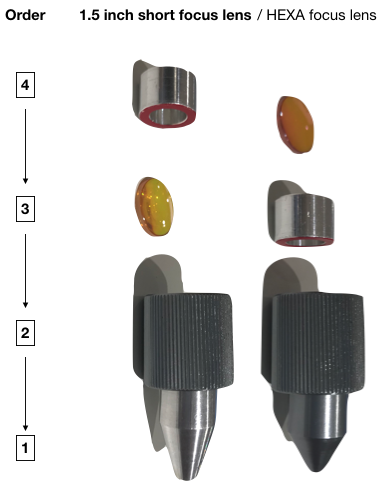

Bitte beachten Sie das untenstehende Foto, um die Linse und den Linsenhalter in der korrekten Reihenfolge einzusetzen.
Wählen Sie die korrekte Reihenfolge Ihrer Linse:
Die linke Anordnung ist für ein 1,5"-Linsen-Zubehör und die rechte für die Standard-HEXA-Linse.
(Die gewölbte Seite der Linse zeigt nach oben)
Nachdem Sie die Linse und den Halter eingesetzt haben, ziehen Sie den Ring fest, indem Sie ihn gegen den Uhrzeigersinn.
Schritt 10 - Wiedereinbau der Schutzabdeckung
Schrauben Sie diese beiden Schrauben wieder fest.
Schritt 11 - Rückkehr zum Standard-OPA-Verfahren
Bitte beachten Sie, dass diese Anweisung nicht den Abschluss Ihres OPA bedeutet.
Um mit dem OPA-Verfahren fortzufahren, kehren Sie bitte zu Schritt 9 des Standard-OPA-Verfahrens zurück.
Den Link zum Standard-OPA-Verfahren finden Sie hier: 4-8 Optical Path Alignment.
#END
