4-16 Abklingkompensation unten rechts (HEXA-Funktion)

Beschreibung:
Da die Intensität des Laserstrahls mit zunehmender Entfernung abnimmt, kann die untere rechte Ecke einer HEXA-Maschine stark beeinträchtigt sein, was zu Schneidproblemen in diesem Bereich führen kann.
Daher wurde diese Funktion entwickelt, um die Schneidstabilität über die gesamte Arbeitsfläche hinweg zu verbessern.

Wann sollte man anpassen?
Bei Problemen beim Schneiden oder Gravieren im unteren rechten Bereich der Arbeitsfläche.

Abklingkompensation unten rechts:

Schritt 1

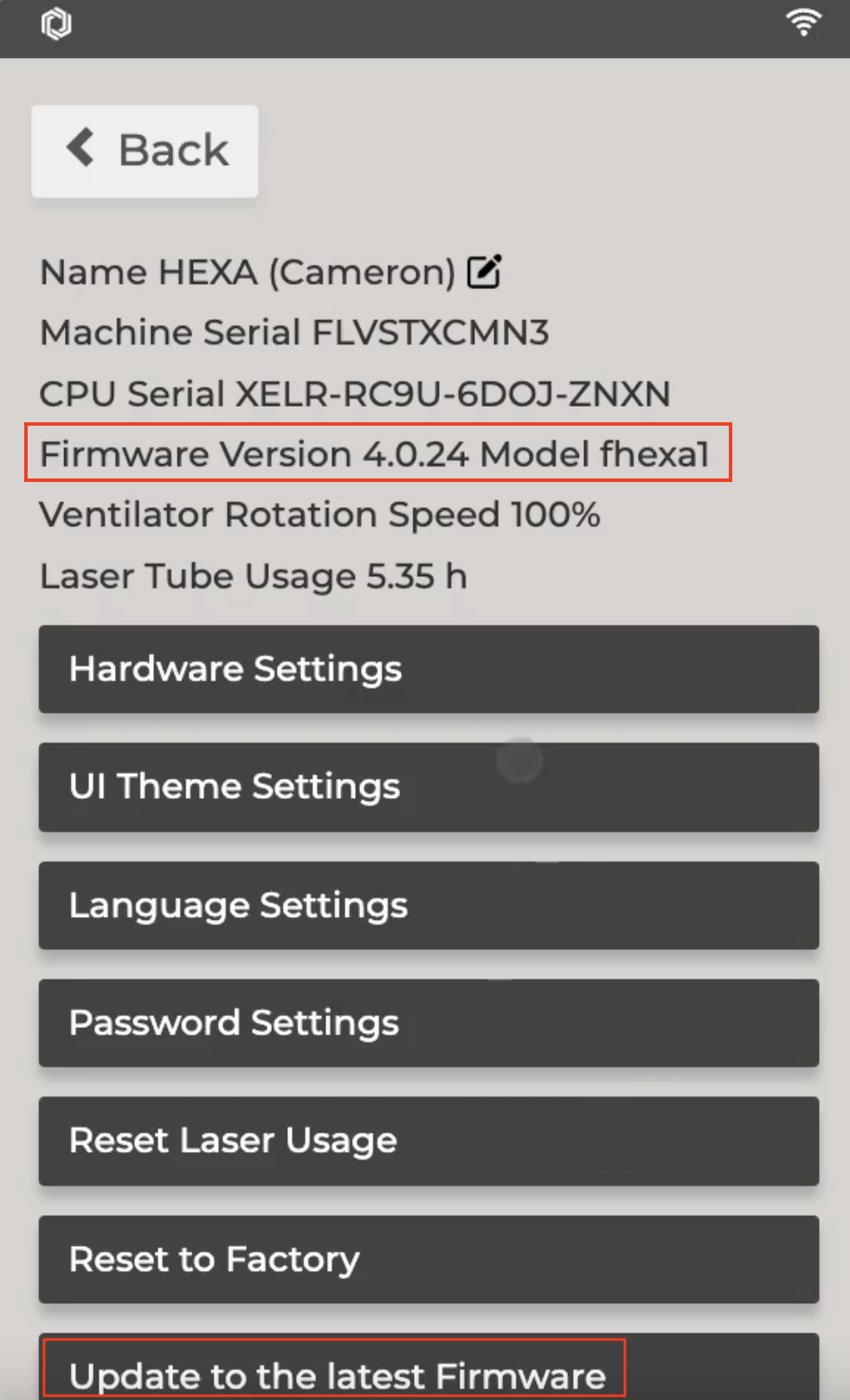

Diese Funktion ist nur in Firmware-Version 4.0.24 oder höher verfügbar. (Wo kann man herunterladen?)

Schritt 2

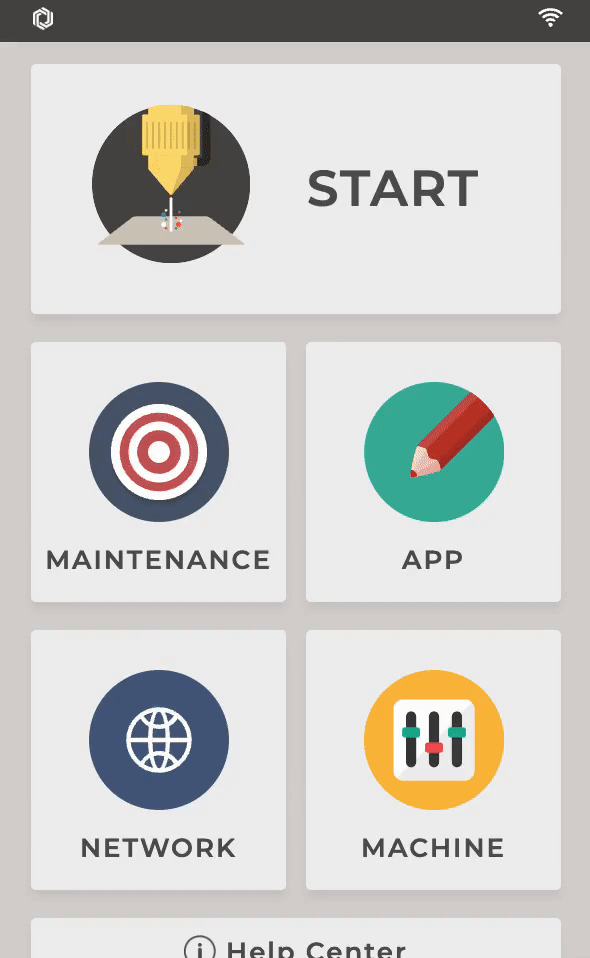

Nach dem Aktualisieren der Firmware ist sie auf dem Bedienfeld zu finden.
(Maschine >> Hardware-Einstellungen >> Nächste Seite >> Abklingkompensation unten rechts)

Schritt 3

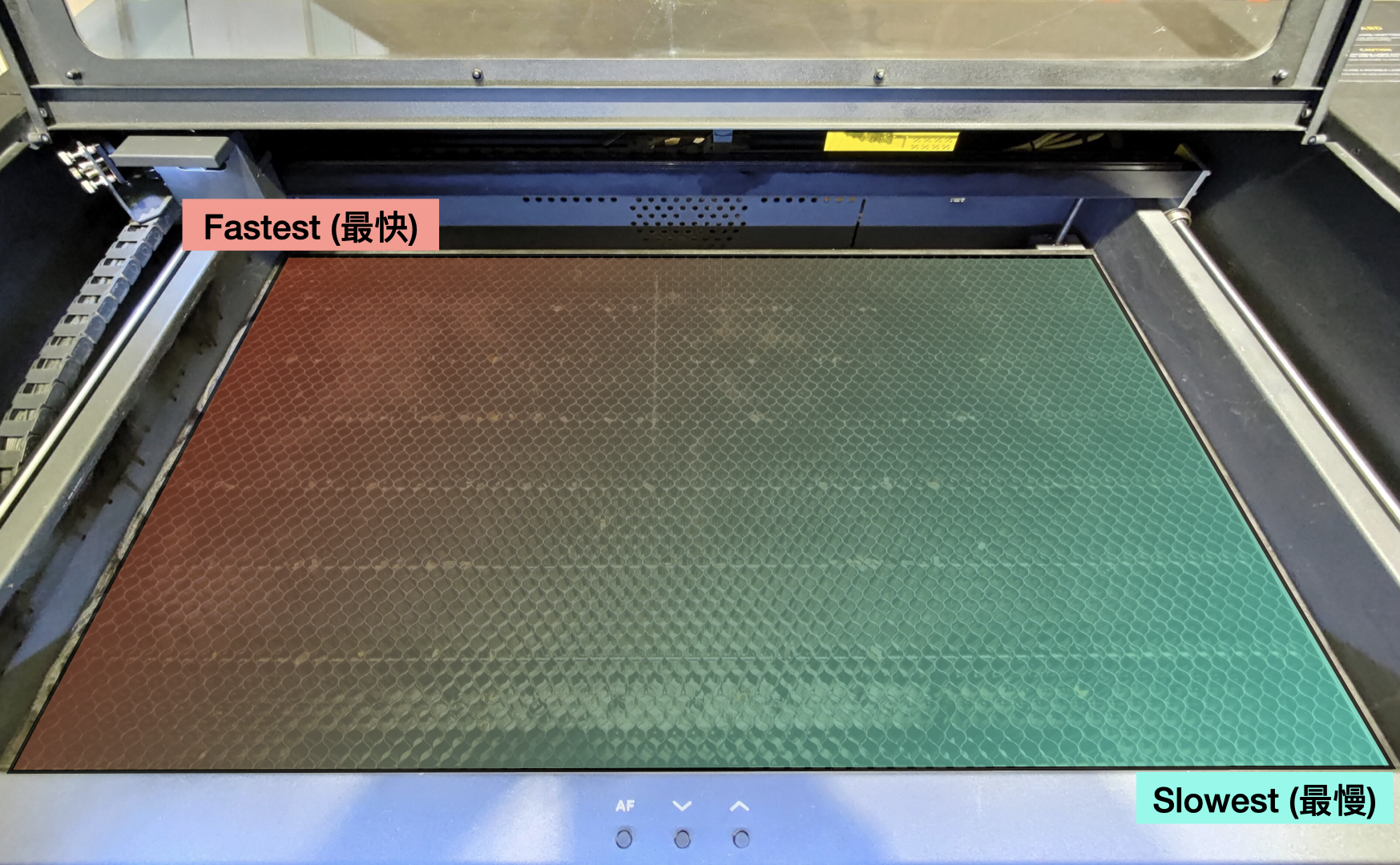

Durch Aktivierung dieser Funktion reduziert die Maschine schrittweise die in Beam Studio eingestellte Geschwindigkeit während der Bearbeitung. Wenn sich der Laserkopf der unteren rechten Ecke nähert, verlangsamt sich die Maschine noch weiter, bis zu dem vom Benutzer gewählten Wert.

Schritt 4

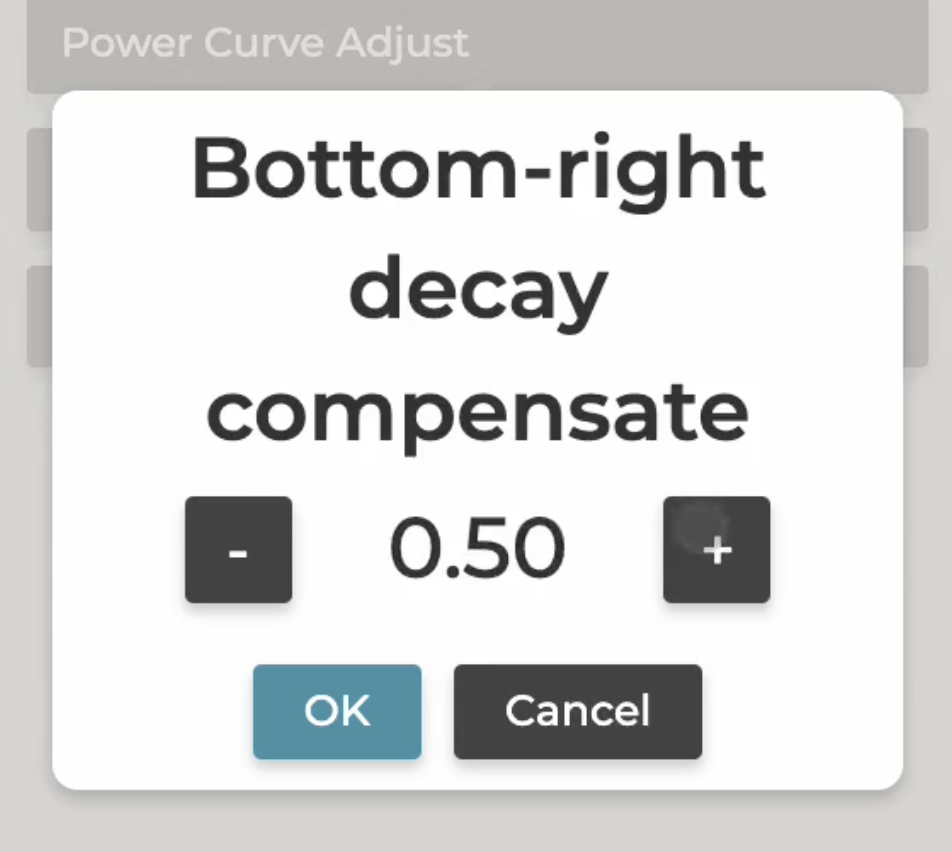

Der einstellbare Bereich für diese Funktion liegt zwischen 0,00 und 0,75, wobei 0,00 bedeutet, dass die Funktion deaktiviert ist.
0,00 = Geschwindigkeitsreduzierung um 0%
0,30 = Geschwindigkeitsreduzierung um 30%
0,50 = Geschwindigkeitsreduzierung um 50%
0,75 = Geschwindigkeitsreduzierung um 75%
...usw.

Beispiel:

In Beam Studio wird eine Aufgabe mit einer Geschwindigkeit von 10 mm/s festgelegt und die Kompensation wird auf dem Bedienfeld der Maschine auf 0,50 eingestellt.

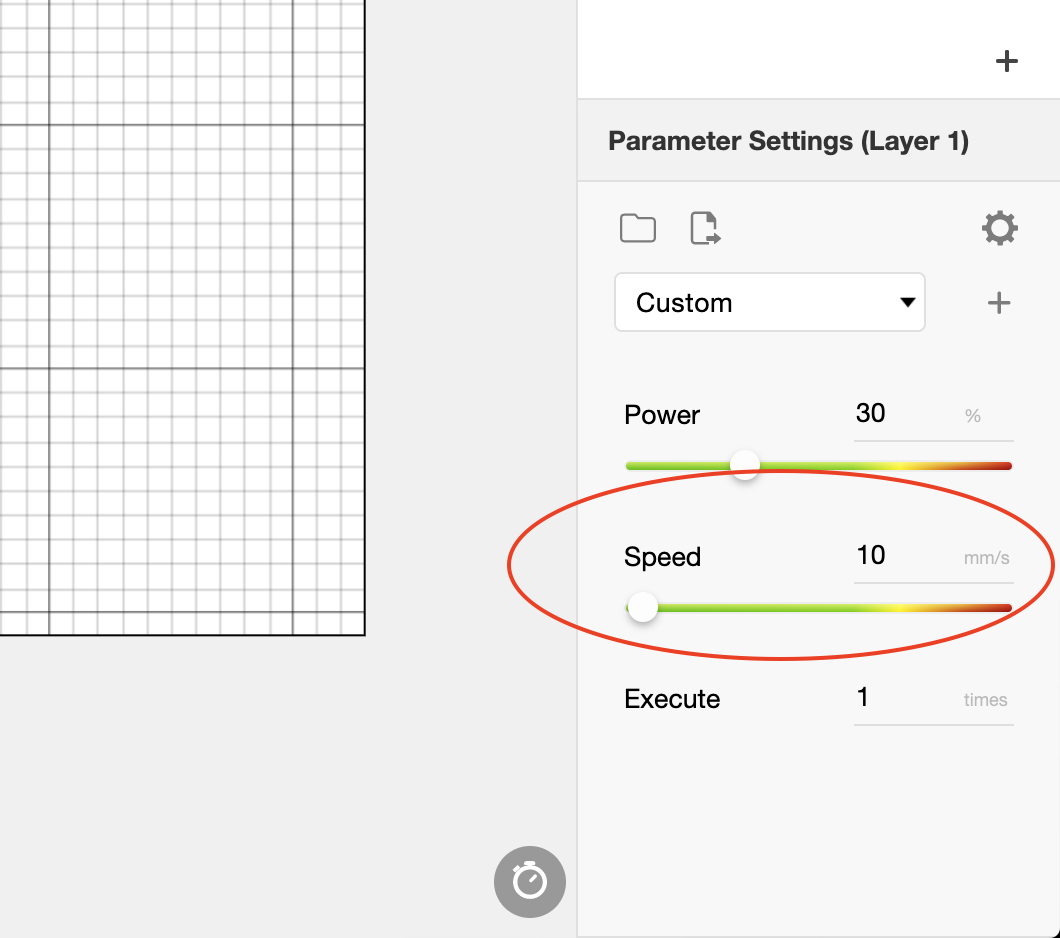

Beam Studio:


Kompensation:

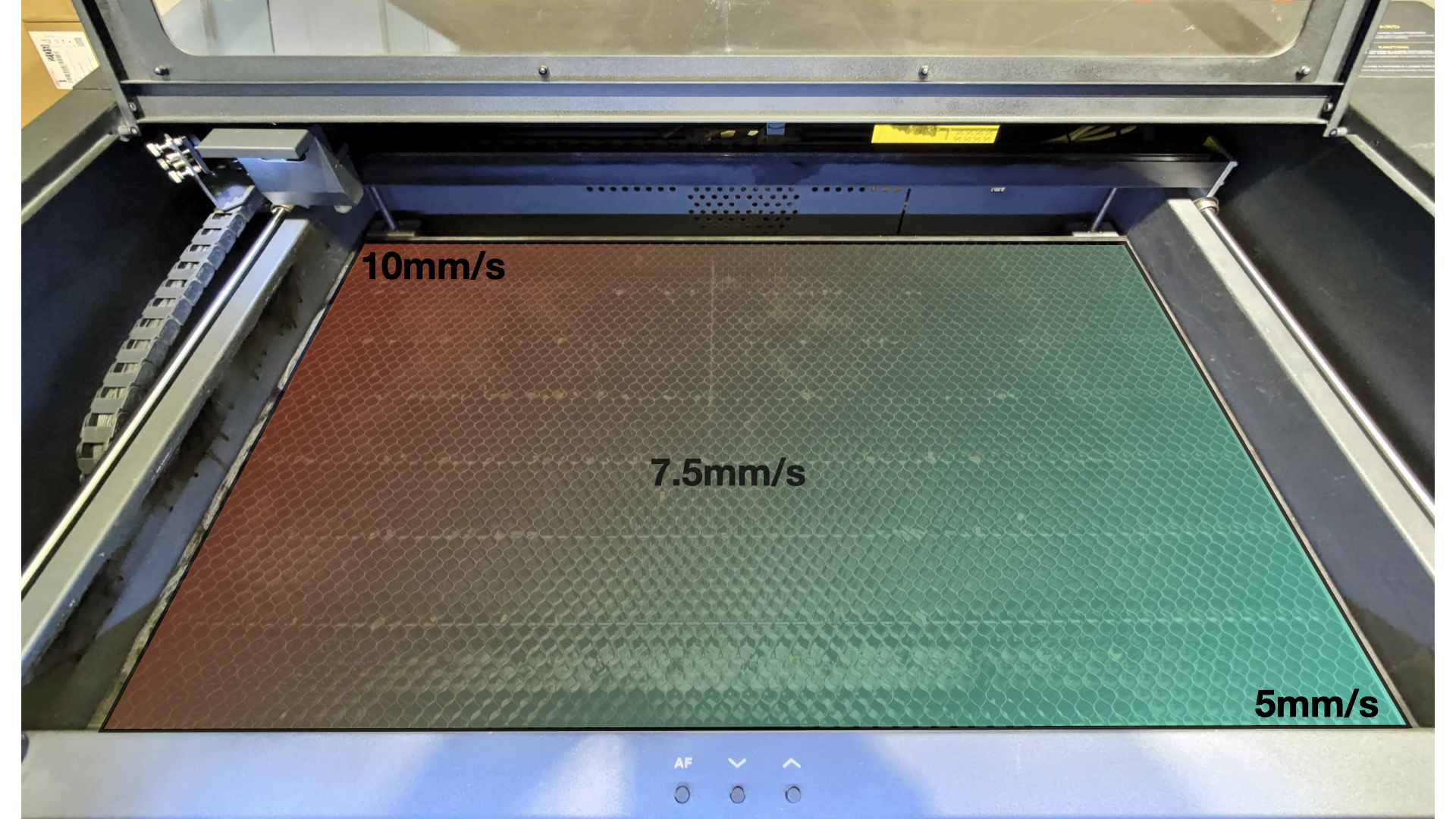

Wenn sich der Laserkopf der unteren rechten Ecke nähert, wird die Geschwindigkeit um 50% reduziert, sodass sie 5 mm/s beträgt.
(10 mm/s - (10 mm/s * 0,5) = 5 mm/s)
