5B-1 Die Kameraansicht und die tatsächliche Gravurposition stimmen nicht überein oder sind verdreht.

Beschreibung

Wenn die Positionen der Kameraansicht und der tatsächlichen Gravur nicht übereinstimmen oder verdreht sind, hängt dies normalerweise mit der Kamerakalibrierung oder Problemen mit der Kameraabdeckung zusammen.
Wenn der Versatz gering ist, kann er durch die eingebaute Funktion in der Maschine feinabgestimmt werden. Bitte beachten Sie die folgenden Schritte.

Schritt 1

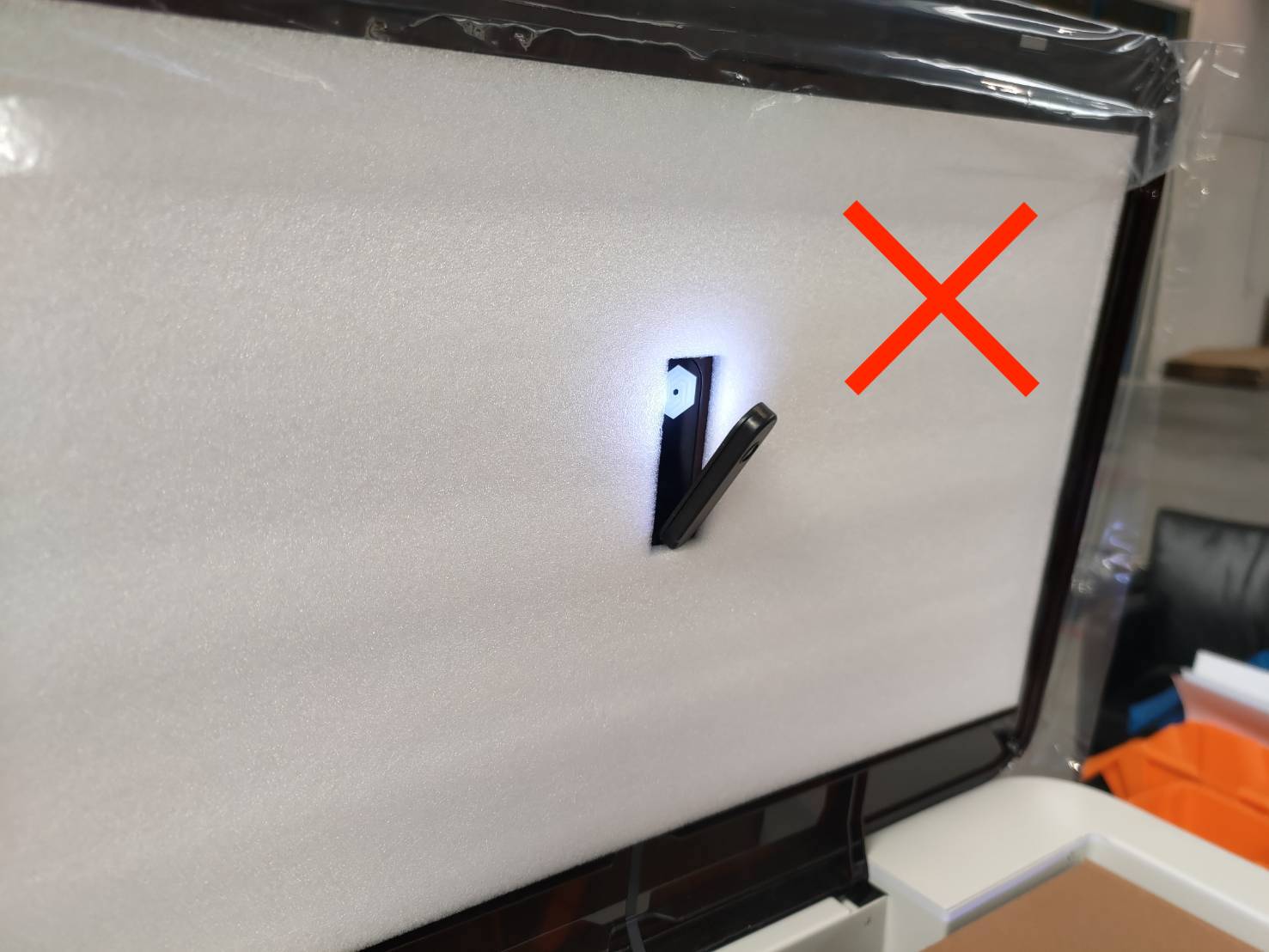

Prüfen Sie, ob die Kameraabdeckung abgefallen ist. Unter normalen Umständen sollte die Kameraabdeckung fest an der Türabdeckung befestigt sein. Bitte schütteln Sie die Abdeckung mit den Fingern, um zu sehen, ob sie fest sitzt.

Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

Schritt 1.1

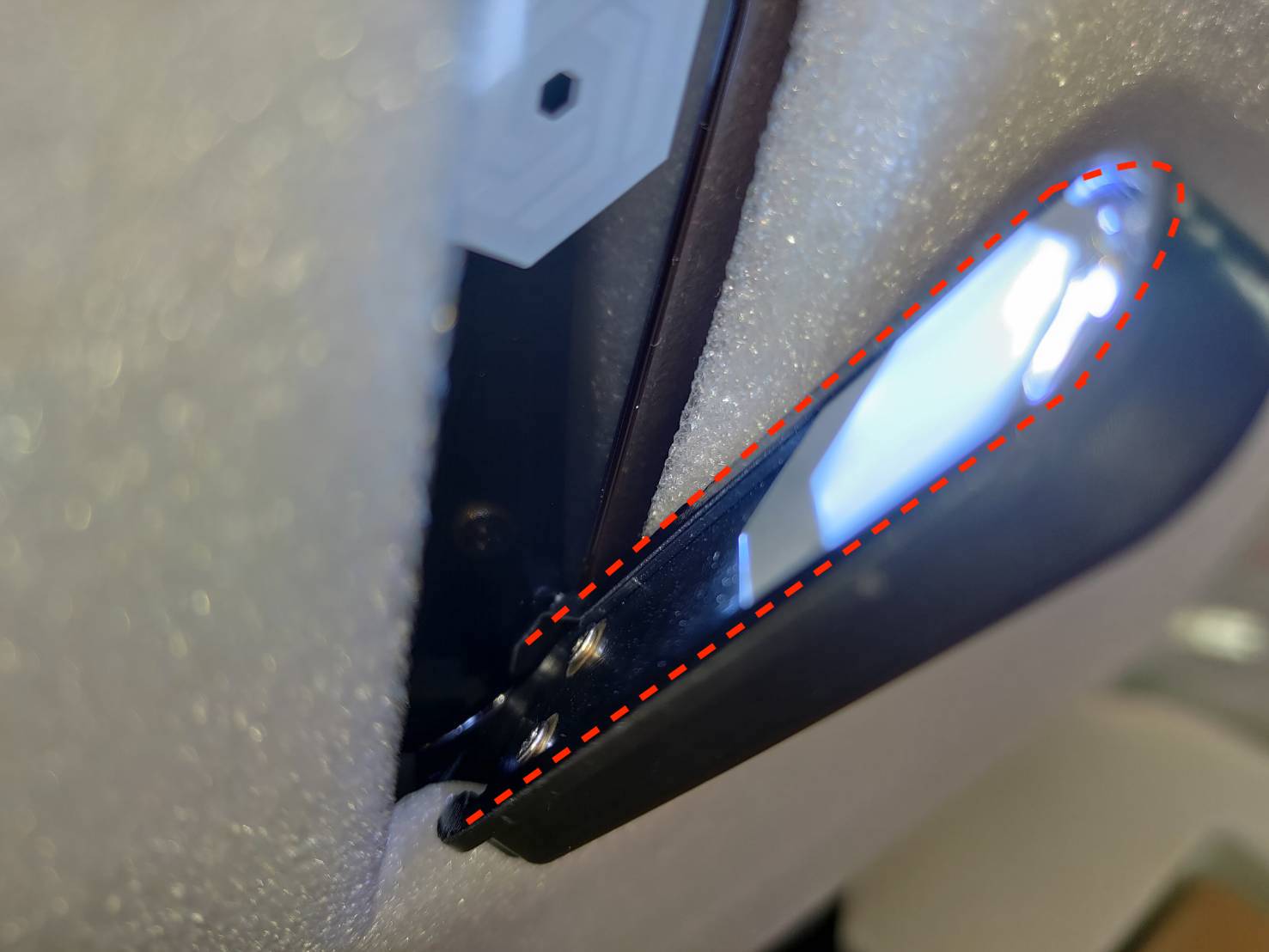

Tragen Sie Sekundenkleber am Rand der Abdeckung auf, wie auf dem Foto unten markiert.

Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

Schritt 2

Prüfen Sie, ob die acht Schrauben an der Türabdeckung und am Blech fest sitzen. (8 Stück T8-Schrauben)

Schritt 3

Bitte führen Sie je nach Ihrem Modul eine Kamerakalibrierung durch und testen Sie anschließend die Kameravorschau. Weitere Informationen finden Sie unter den folgenden Links:

10W/20W Diodenlaser-Modul	2W Infrarot-Lasermodul	Druckmodul

Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

Schritt 4

Ador verfügt über eine integrierte Funktion, mit der die Positionierung der Kameraansicht manuell angepasst werden kann.
Weitere Anweisungen finden Sie im Artikel.
5-28 Manuelle Anpassung des Kameraversatzes

Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

Schritt 4.1

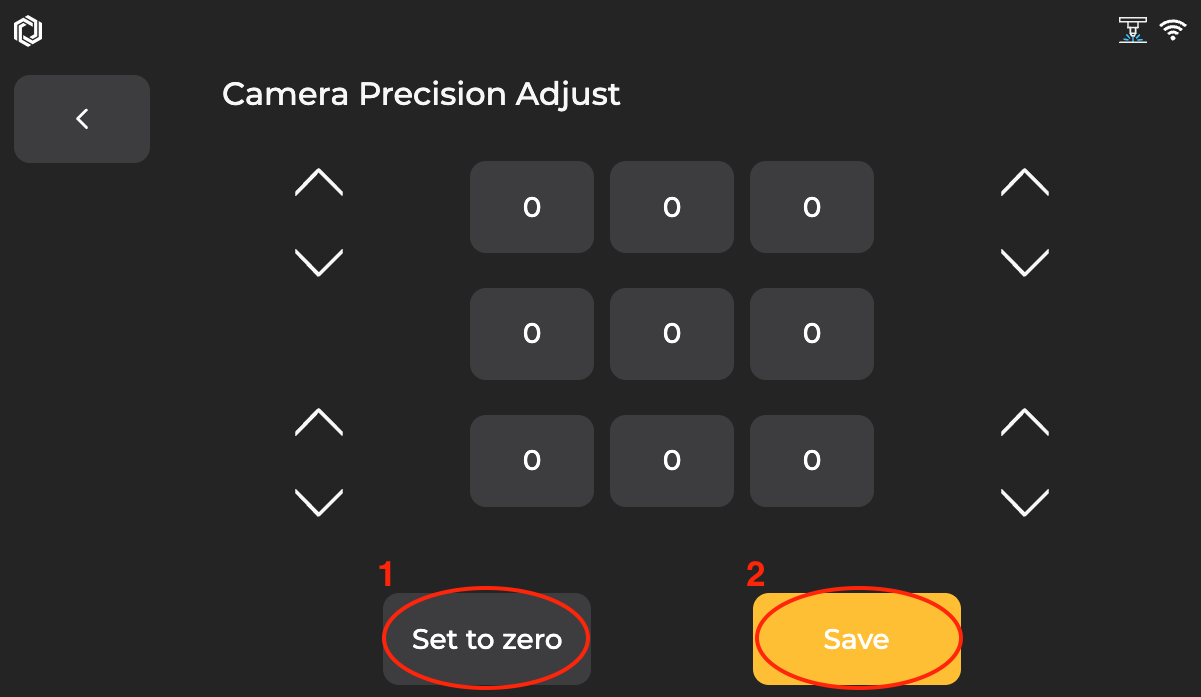

Setzen Sie alle Werte auf Null und überprüfen Sie die Kameraansicht erneut.

Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

Schritt 5 - Kontaktieren Sie den Kundendienst

• Stellen Sie sicher, dass die Fotos der Vorschau und der Werte der Versatzeinstellungen für unsere Analyse vorbereitet sind.

*Die in diesem Artikel gesammelten Informationen, wie z. B. Fotos oder Videos, die das Problem Ihrer Maschine zeigen, müssen mit dem Händler oder dem FLUX-Support geteilt werden.
