5-11 Maschinenanlauftest - Kein Gravierergebnis

Beschreibung:

Gravurprobleme können verschiedene Ursachen haben, wie z. B. schlechte Modulverbindung, Modulanomalien, veraltete Firmware usw.

Bitte beachten Sie, dass das Problem auch nach Befolgung der folgenden Schritte weiterhin bestehen kann.
Sie können jedoch trotzdem hilfreiche Informationen für das FLUX-Team sammeln, um das Problem effektiver zu klären.

Schritt 1 - Überprüfen Sie die Kontrollleuchte des Netzteils

Bitte prüfen Sie, ob die grüne Leuchte am Netzteil während des Standby-Betriebs und während der Ausführung eines Auftrags dauerhaft leuchtet oder blinkt.

(Sie sollte immer dauerhaft leuchten.)

Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Schritt 2 - Überprüfen Sie die Modulinstallation

1. Lösen Sie die Handschraube 『A』 am Moduladapter 『B』.
2. Richten Sie den Punkt 『C』 am Lasermodul auf das Entriegelungssymbol 『D』 am Moduladapter aus und setzen Sie ihn nach unten bis zum Verriegelungssymbol ein.
3. Ziehen Sie die Handschrauben 『A』 wieder am Moduladapter fest.

Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Schritt 3 - Überprüfen Sie die korrekte Fokussierung und den Abstand

• Bewegen Sie den Laserkopf über das Material. Klicken Sie dann zweimal auf die Fokustaste auf der linken Seite der Maschine oder drücken Sie lange die "AF"-Taste auf dem Maschinenbedienfeld, bis sich der Laserkopf zu bewegen beginnt. Die Fokussierung ist abgeschlossen, wenn der Laserkopf das Material berührt und sich nach oben bewegt. Stellen Sie sicher, dass der Fokusabstand vor jedem Gravieren korrekt ist.

  a. Drücken Sie lange die "AF"-Taste auf dem Maschinenbedienfeld:



  b. Doppelklicken Sie auf die Fokustaste auf der linken Seite der Maschine:






• Beachten Sie den Link, um sicherzustellen, dass der Abstand korrekt ist: Fokusabstand-Einstellung (Ador)

Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

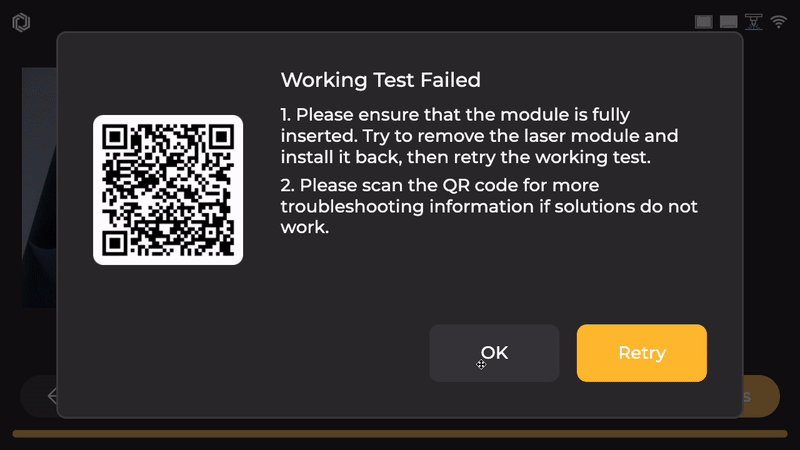

⚠︎ Wenn die obigen Schritte das Problem nicht beheben, drücken Sie 'OK' >> 'Ja' >> schließen Sie die Verbindungseinstellungen ab, beenden Sie den Starttest und fahren Sie dann mit den folgenden Schritten fort.

Schritt 4 - Schließen Sie die Möglichkeit von Firmware-Problemen aus

Eine erfolglose Firmware-Installation kann dazu führen, dass die Laserausgabe instabil ist oder gar nicht erfolgt. Das Zurücksetzen auf die Werkseinstellungen kann die Möglichkeit von Firmware-Problemen effektiv ausschließen.

1. Setzen Sie zunächst auf Werkseinstellungen zurück (Hauptseite > Maschine > Einstellungen > Auf Werkseinstellungen zurücksetzen > Ja)



2. Befolgen Sie nach dem Zurücksetzen auf Werkseinstellungen die Schritte im Link zu Aktualisieren der Maschinenfirmware und stellen Sie sicher, dass sie auf die neueste Version aktualisiert ist.


3. Führen Sie nach dem Update bitte denselben Vorgang erneut aus.

Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Schritt 5 - Überprüfen der Laserausgabe

Bitte prüfen Sie, ob der Laser feuert.
Wenn Sie sich nicht sicher sind, ob eine Ausgabe erfolgt, können Sie das in Schritt 4 verwendete Material betrachten und prüfen, ob Gravur-/Schnittspuren vorhanden sind, oder das Material zum Testen auf Papier wechseln.

Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Schritt 6 - Reinigen der internen Linse und des POGO-Pins

Bitte beachten Sie den untenstehenden Link für die korrekte Reinigung des Moduls.
Reinigung des Lasermoduls (10W/20W Diodenlaser-Modul)

Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Schritt 7 - Laserimpulstest

Gehen Sie direkt in den Kontrollmodus für den Laserpulstest. Legen Sie ein leeres Blatt ein, stellen Sie eine präzise Fokussierung sicher, schließen Sie die Türabdeckung fest (Bitte bestätigen Sie vor dem Laserpulstest, dass das Symbol der Türabdeckung "geschlossen" anzeigt ), und aktivieren Sie den Laserpuls fünfmal, um das Vorhandensein von Markierungen zu bewerten."

Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Schritt 8 - Verringern der Geschwindigkeit des Abluftventilators

Wenn die Stromversorgung der Maschine nicht stabil ist und die Lüftergeschwindigkeit auf die höchste Stufe eingestellt ist, kann die Laserleistung schwach werden oder es wird kein Laser emittiert.
Bitte testen Sie, indem Sie die Lüftergeschwindigkeit auf die niedrigste Einstellung einstellen und dann die gleiche Datei erneut verwenden.

Maschine >> Einstellungen >> Hardware-Einstellungen >> Ventilator-Rotationsgeschwindigkeit >> 10%

Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Schritt 9 - Schnitttest

Um zu überprüfen, ob das Lasermodul in einem einwandfreien Zustand ist, bereiten Sie bitte ein Stück 3mm Holz/MDF vor und legen Sie es in die obere linke Ecke.
Verwenden Sie die Standardeinstellung in Beam Studio und führen Sie die Aufgabe aus, um zu sehen, ob sie ohne Probleme geschnitten werden kann.

Bestimmen Sie Ihr Ergebnis und die nächste durchzuführende Aktion:

Schritt 10 - Kontaktieren Sie den Kundendienst
