5-5 Schlechtes Gravur- oder Schnittergebnis (Diodenlaser)

Beschreibung

Da die Ursache für ein schlechtes Gravur- oder Schnittergebnis unterschiedlich sein kann, z. B. eine verschmutzte Linse, eine schlechte Modulverbindung, falsche Parametereinstellungen, Modulverfall usw.,

Bitte beachten Sie, dass das Problem auch nach Befolgen der unten aufgeführten Schritte weiterhin bestehen kann.
Sie können jedoch trotzdem nützliche Informationen für das FLUX-Team sammeln, um das Problem effektiver zu klären.

Schritt 0 - Verwenden Sie die Checkliste, um die Schritte zu verfolgen und die Ergebnisse zu protokollieren

Diese Liste enthält alle Tests, die Sie im Tutorial durchgeführt haben.
Nachdem die Tests abgeschlossen sind, speichern Sie bitte die Liste als PDF-Dokument und senden Sie sie an Ihren Händler oder das FLUX-Team.

Klicken Sie auf den Link, um Zugriff auf die Checkliste zu erhalten:
Schlechtes Gravur- oder Schnittergebnis (10W/20W Diodenlaser-Modul) - Checkliste (Ador)

Schritt 1 - Überprüfen Sie die Kontrollleuchte des Netzteils

Bitte überprüfen Sie, ob das grüne Licht am Netzteil während des Standby-Betriebs und während der Ausführung eines Auftrags durchgehend leuchtet oder blinkt.
(Es sollte immer durchgehend leuchten.)

Bestimmen Sie Ihr Ergebnis und die nächste Aktion:

Schritt 2 - Schließen Sie die Möglichkeit von Firmware-Problemen aus

Eine erfolglose Firmware-Installation kann dazu führen, dass die Laserausgabe instabil ist oder gar kein Laser vorhanden ist. Das Zurücksetzen auf die Werkseinstellungen kann die Möglichkeit von Firmware-Problemen effektiv ausschließen.

• Zuerst auf Werkseinstellungen zurücksetzen (Hauptseite > Maschine > Einstellungen > Auf Werkseinstellungen zurücksetzen > Ja)



• Nach dem Zurücksetzen auf Werkseinstellungen folgen Sie den Schritten im Link zu Wie man die Maschinenfirmware aktualisiert und stellen Sie sicher, dass sie auf die neueste Version aktualisiert ist.


• Führen Sie nach dem Update bitte denselben Vorgang erneut aus.

Bestimmen Sie Ihr Ergebnis und die nächste Aktion:

Schritt 3 - Überprüfen Sie die Laserausgabe

Bitte prüfen Sie, ob der Laser zündet.
Wenn Sie nicht sicher sind, ob eine Ausgabe erfolgt, können Sie einen Blick auf das in Schritt 2 verwendete Material werfen und prüfen, ob Gravur-/Schnittspuren vorhanden sind, oder das Material zum Testen auf Papier wechseln.

Bestimmen Sie Ihr Ergebnis und die nächste Aktion:

Schritt 3.1 - Reinigen Sie die interne Linse und den POGO-Pin

Bitte beachten Sie den untenstehenden Link für die korrekte Reinigungsmethode des Moduls.
Reinigung des Lasermoduls (10W/20W Diodenlaser-Modul)

Bestimmen Sie Ihr Ergebnis und die nächste Aktion:

Schritt 3.2 - Installieren Sie das Modul neu

Bitte beachten Sie die folgenden Artikel, um das Modul neu zu installieren.

10W/20W Diodenlaser-Modul	2W Infrarot-Lasermodul	Druckmodul

Bestimmen Sie Ihr Ergebnis und die nächste Aktion:

Schritt 3.3 - Laserimpulstest

Gehen Sie direkt in den Steuermodus für den Laserimpulstest. Legen Sie ein leeres Blatt ein, stellen Sie eine präzise Fokussierung sicher, schließen Sie die Türabdeckung fest (Bitte bestätigen Sie vor dem Laserimpulstest, dass das Symbol der Türabdeckung "geschlossen" anzeigt ), und aktivieren Sie den Laserimpuls fünfmal, um das Vorhandensein von Markierungen zu beurteilen." (Für Benutzer, die im Starttest feststecken, überspringen Sie bitte den Starttest - Anleitung)

Bestimmen Sie Ihr Ergebnis und die nächste Aktion:

Schritt 4 - Überprüfen Sie die korrekte Fokussierung und den Abstand

Schritt 4.1 - Überprüfen Sie die Einstellungen in der Software und auf dem Bedienfeld

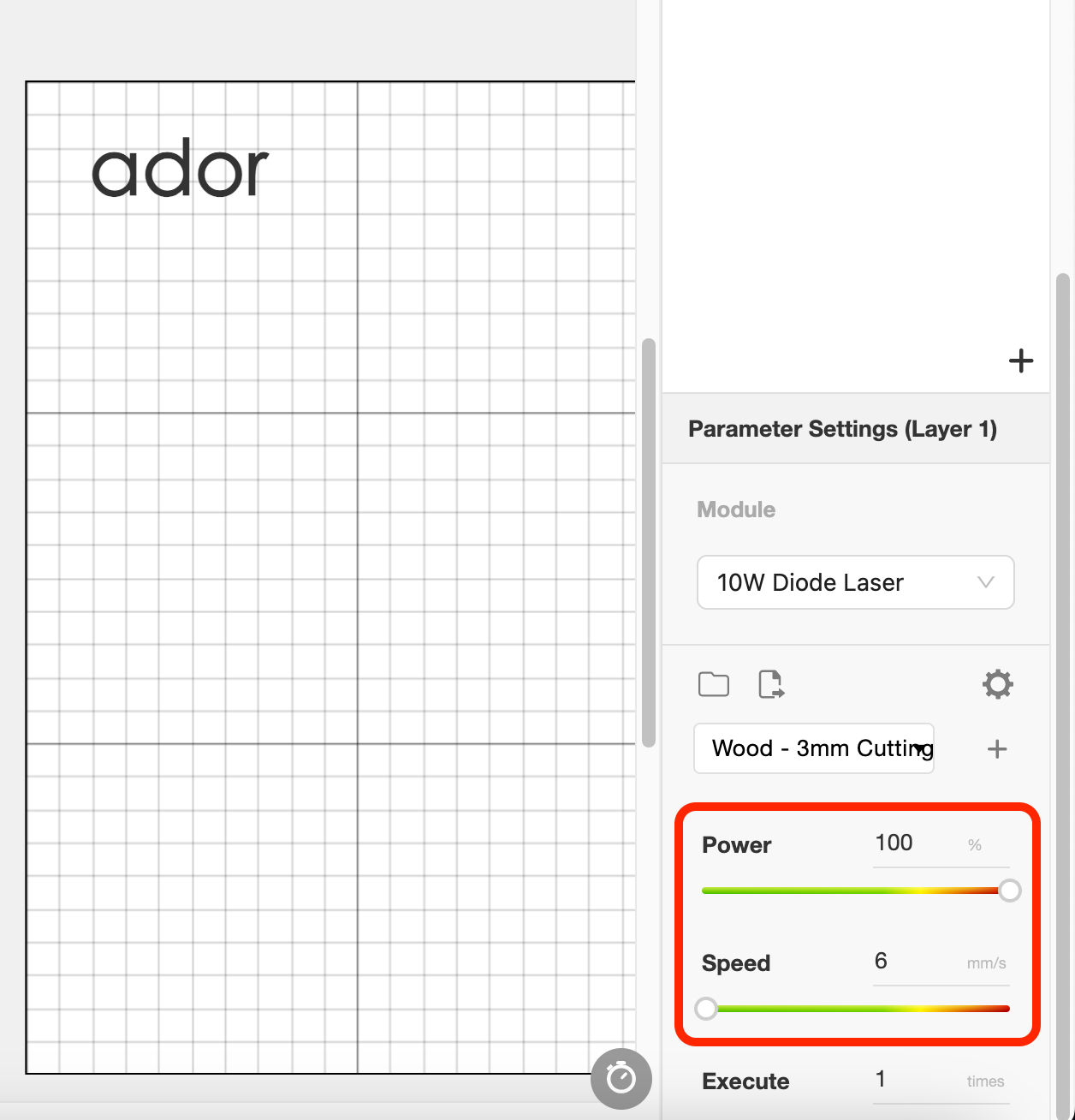

• Stellen Sie sicher, dass die Parameter in Beam Studio korrekt eingestellt sind. (Beispiel: 10w Parameter)

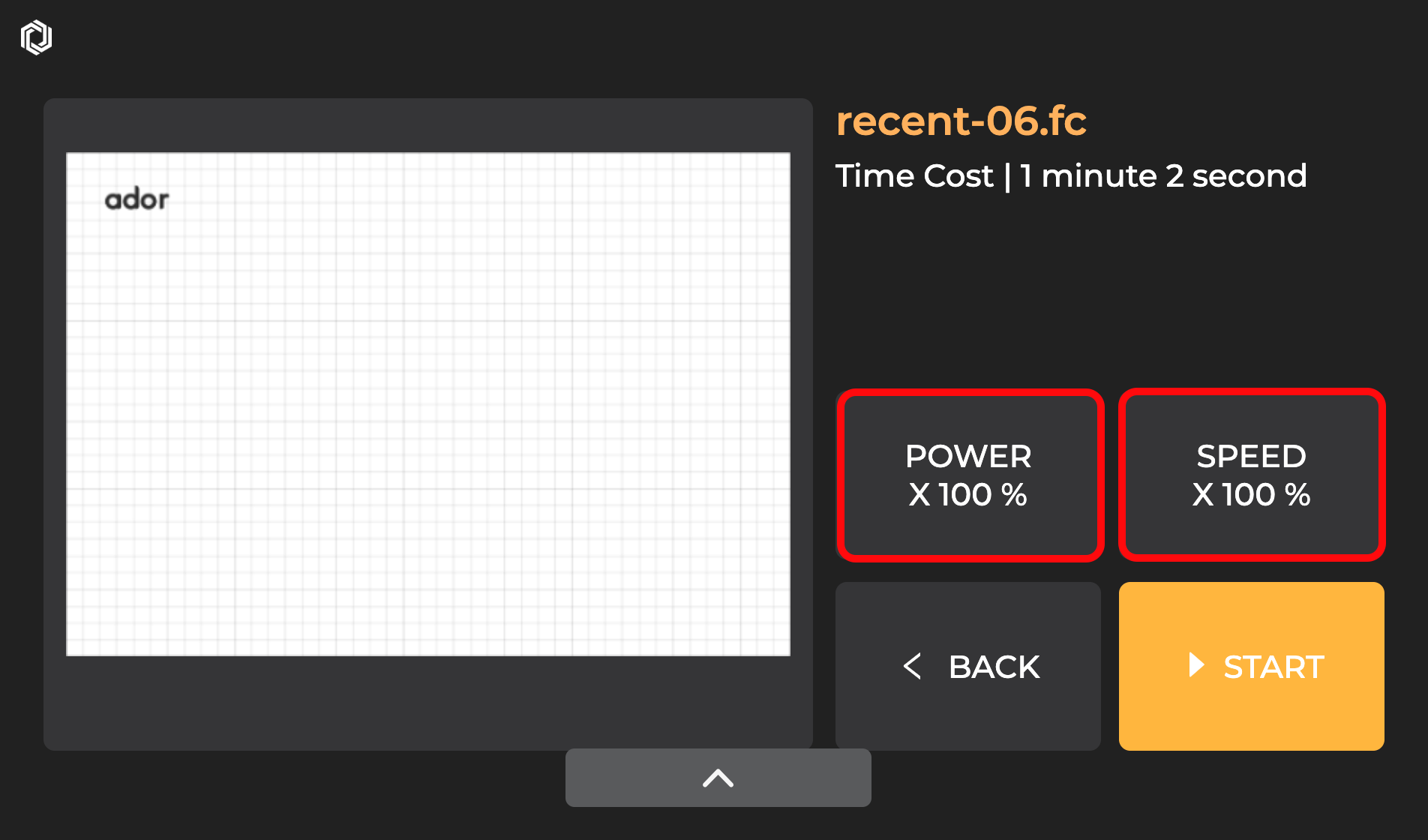

• Stellen Sie sicher, dass die Einstellungen auf dem Bedienfeld korrekt eingestellt sind.



• Führen Sie nach der Bestätigung der Einstellungen denselben Vorgang erneut aus.



Bestimmen Sie Ihr Ergebnis und die nächste Aktion:

Schritt 5 - Verringern Sie die Geschwindigkeit des Ablüfters

Wenn die Stromversorgung der Maschine nicht stabil ist und die Lüftergeschwindigkeit auf die höchste Stufe eingestellt ist, kann die Laserleistung schwach werden oder es wird kein Laser emittiert.
Bitte testen Sie, indem Sie die Lüftergeschwindigkeit auf die niedrigste Einstellung einstellen und dann dieselbe Datei erneut verwenden.

Maschine >> Einstellungen >> Hardware-Einstellungen >> Lüfter-Rotationsgeschwindigkeit >> 10%

Bestimmen Sie Ihr Ergebnis und die nächste Aktion:

Schritt 6 - Schnitttest

Um zu überprüfen, ob das Lasermodul in einem einwandfreien Zustand ist, bereiten Sie bitte ein Stück 3mm Holz/MDF vor und legen Sie es in die obere linke Ecke.
Verwenden Sie die Standardeinstellung in Beam Studio und führen Sie den Vorgang aus, um zu sehen, ob er ohne Probleme geschnitten werden kann.

Bestimmen Sie Ihr Ergebnis und die nächste Aktion:

Schritt 7 - Kontaktieren Sie den Kundendienst
