5-16 Autofokus-Feineinstellung (Ador)

Beschreibung

Wenn Sie das Gefühl haben, dass der Abstand nach der Autofokussierung nicht korrekt oder nicht erwünscht ist, oder wenn Sie den Abstand der Autofokussierung selbst vergrößern oder verringern möchten, verfügt Ador über eine integrierte Funktion, mit der der Abstand angepasst werden kann.

Bitte überprüfen und passen Sie den Fokusabstand gemäß den folgenden Schritten an.
Der Abstand kann um ±2mm feineingestellt werden.

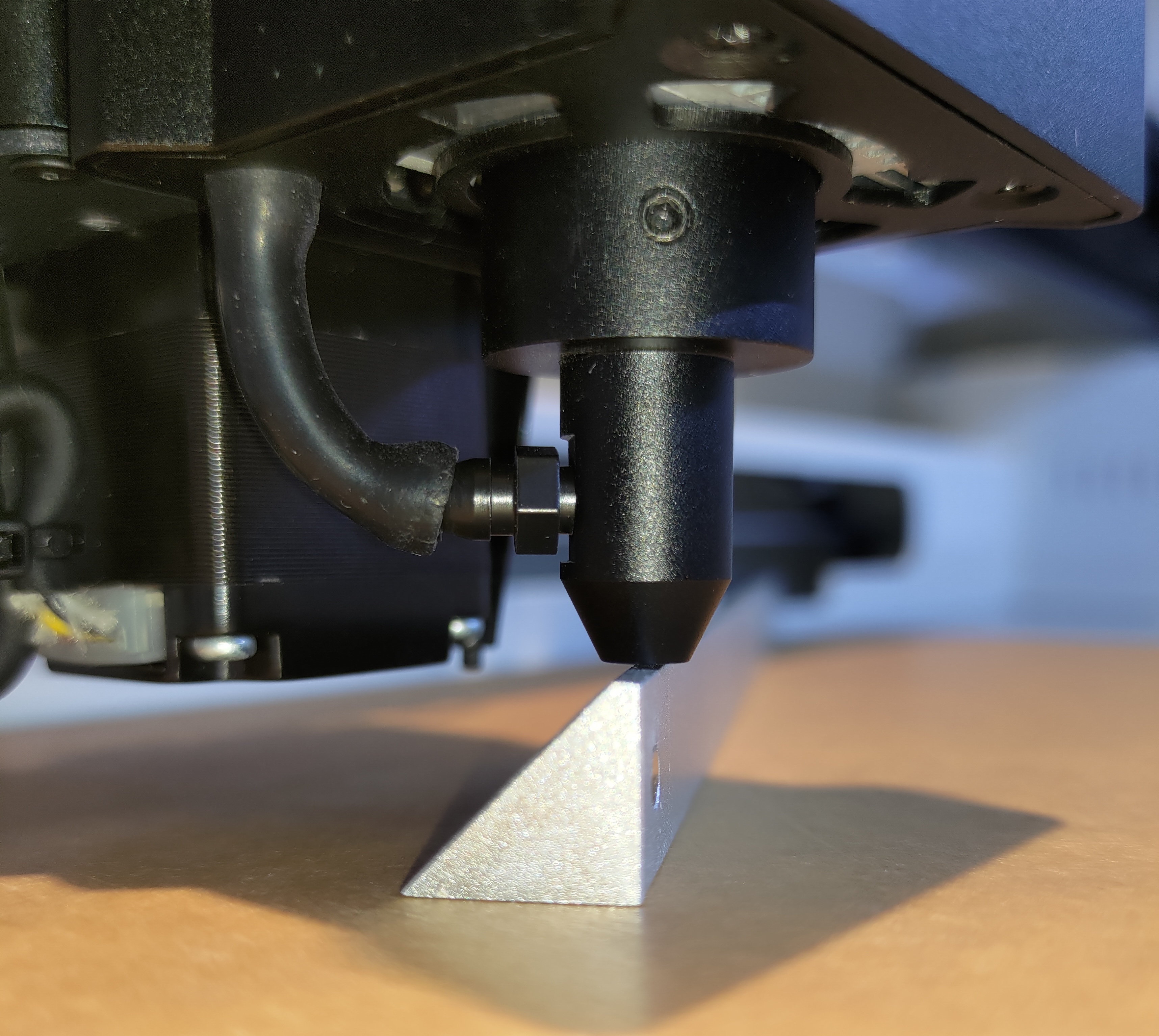

Standardabstand:

Schritt 1:

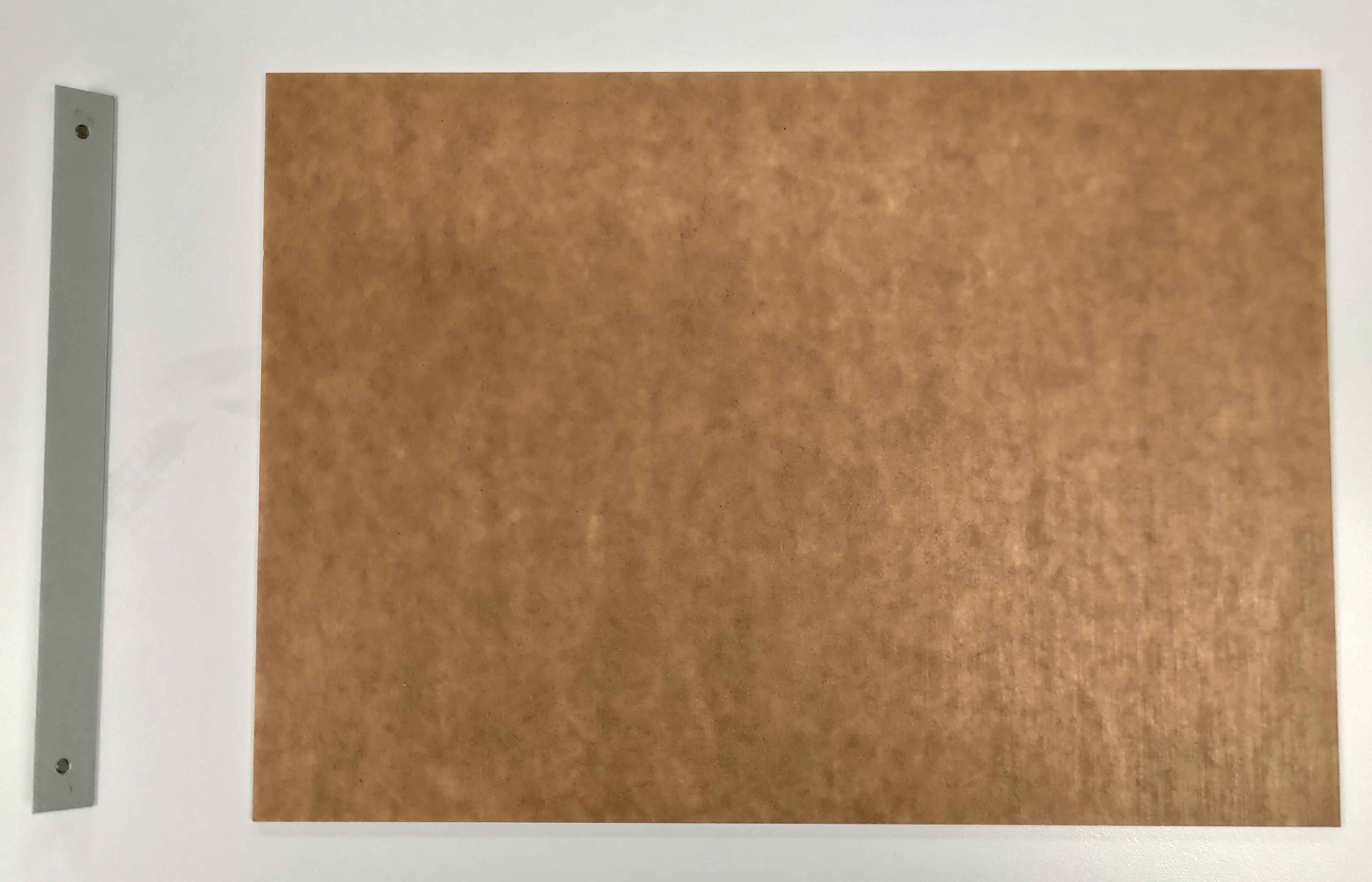

Bereiten Sie ein Stück festes Material wie Acryl oder Holz usw. und ein dreieckiges Prisma vor, das mit der Maschine in der Zubehörbox geliefert wurde.

Schritt 2:

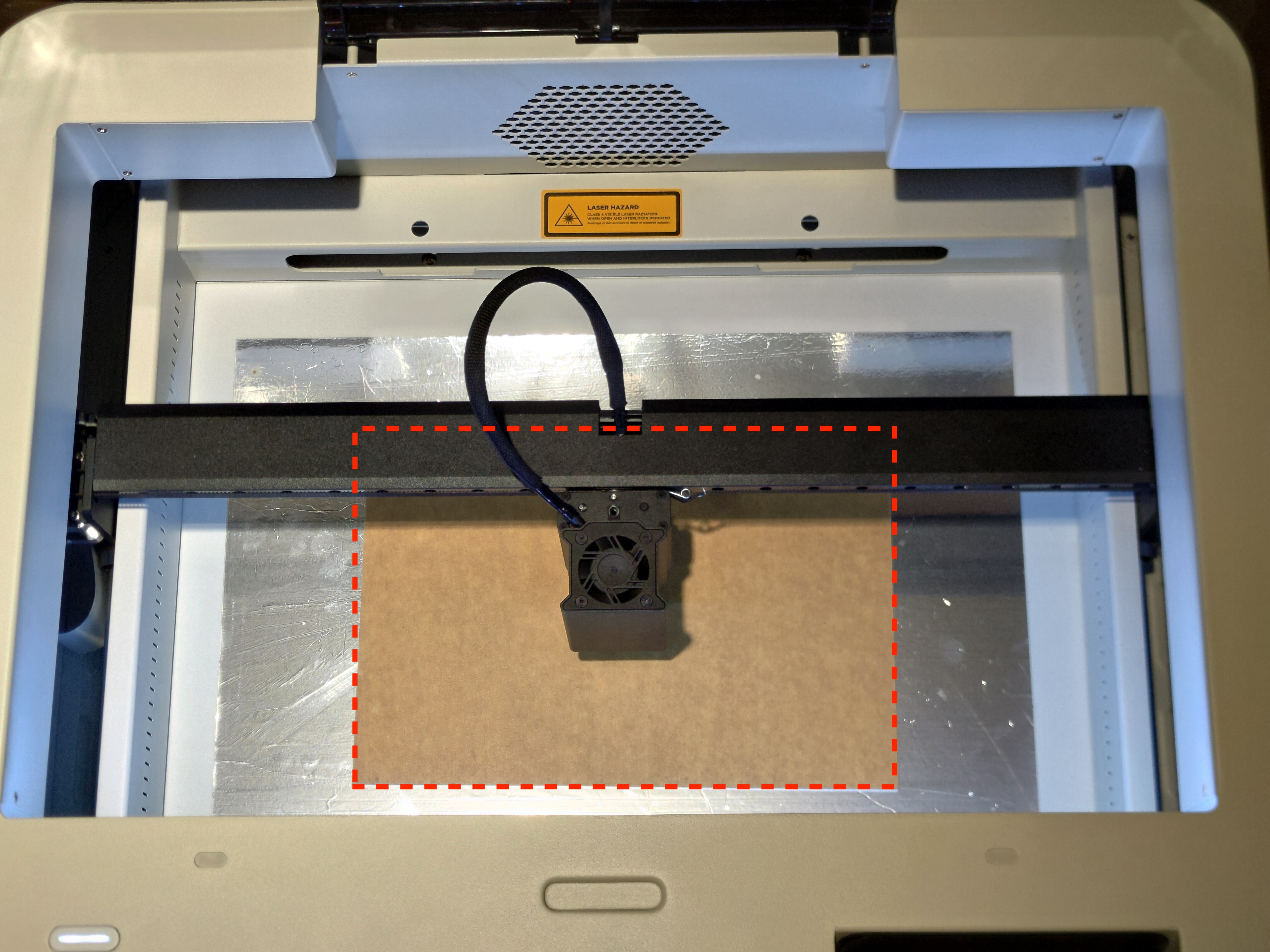

Legen Sie das Material in die Mitte des Bettes und führen Sie mit der Taste oder dem Touchpanel eine Autofokussierung durch.

Schritt 3:

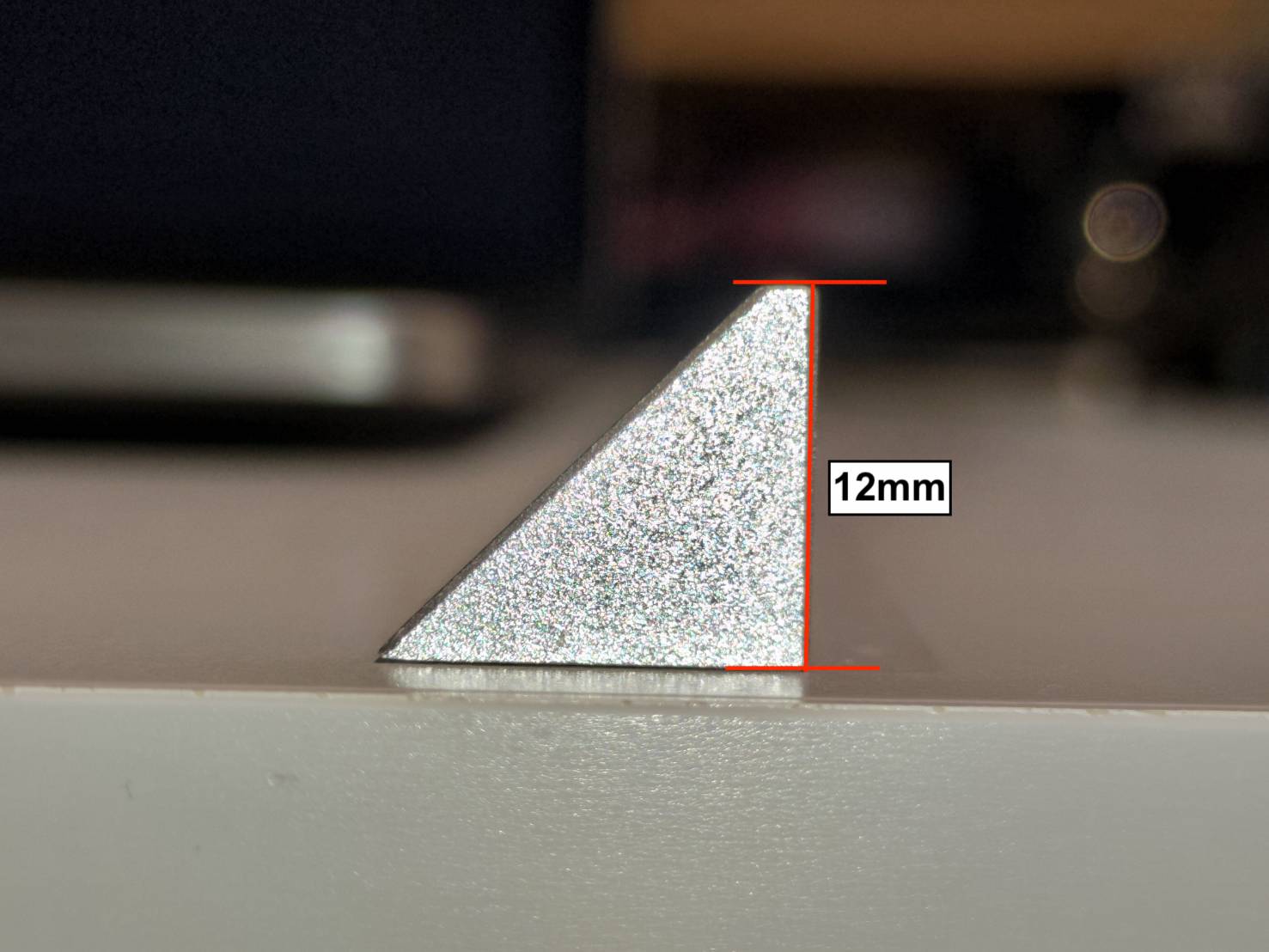

Werfen Sie einen Blick auf das dreieckige Prisma. Sie werden eine Seite finden, die eine Höhe von 12mm hat und eine flache Kante aufweist.

Nach der Überprüfung des Prismas, führen Sie es in den Spalt zwischen der Materialoberfläche und der Düsenspitze ein.
Beobachten Sie den Abstand, um festzustellen, ob er zu lang oder zu kurz ist.

Schritt 4:

Gehen Sie zur Funktion, um den Abstand manuell einzustellen.
(Maschine > Einstellungen > Hardware-Einstellungen > Sondenfehlerkorrektur）

Schritt 5:

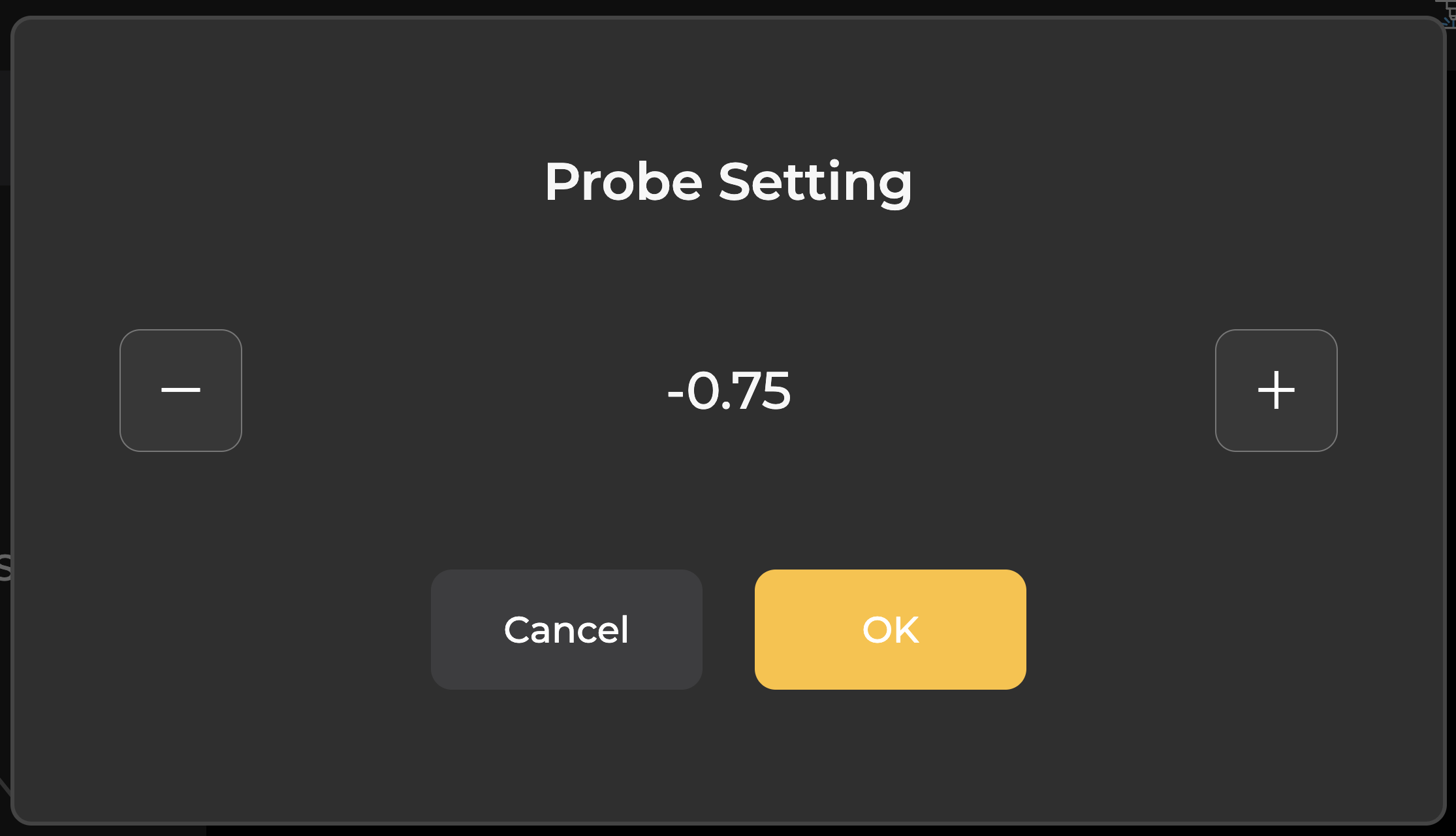

Stellen Sie den Wert auf "" ein-"" verringert den Abstand um die Einheit mm. (Modul absenken)

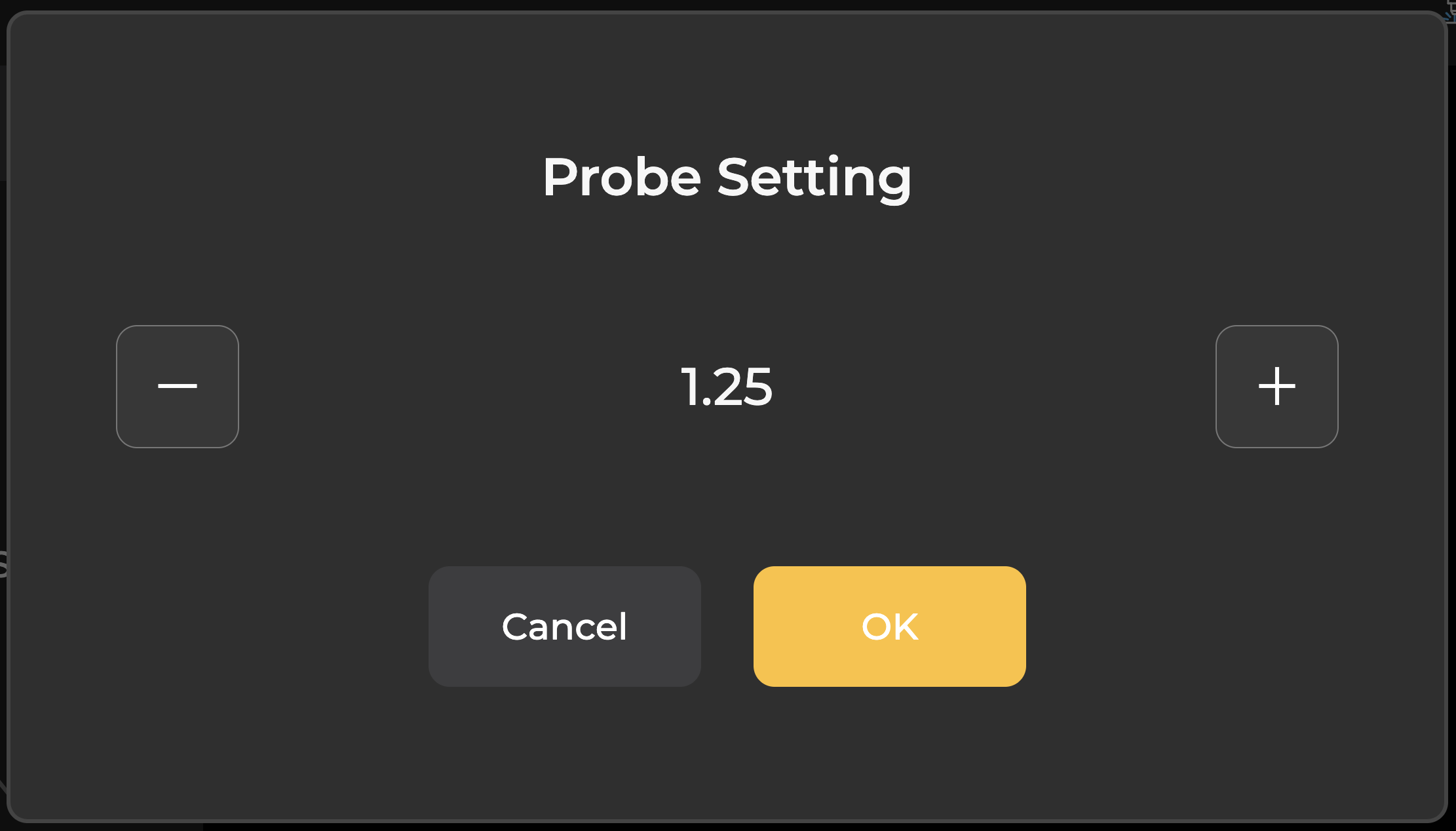

Stellen Sie den Wert auf "" ein+"" erhöht den Abstand um die Einheit mm. (Modul anheben)

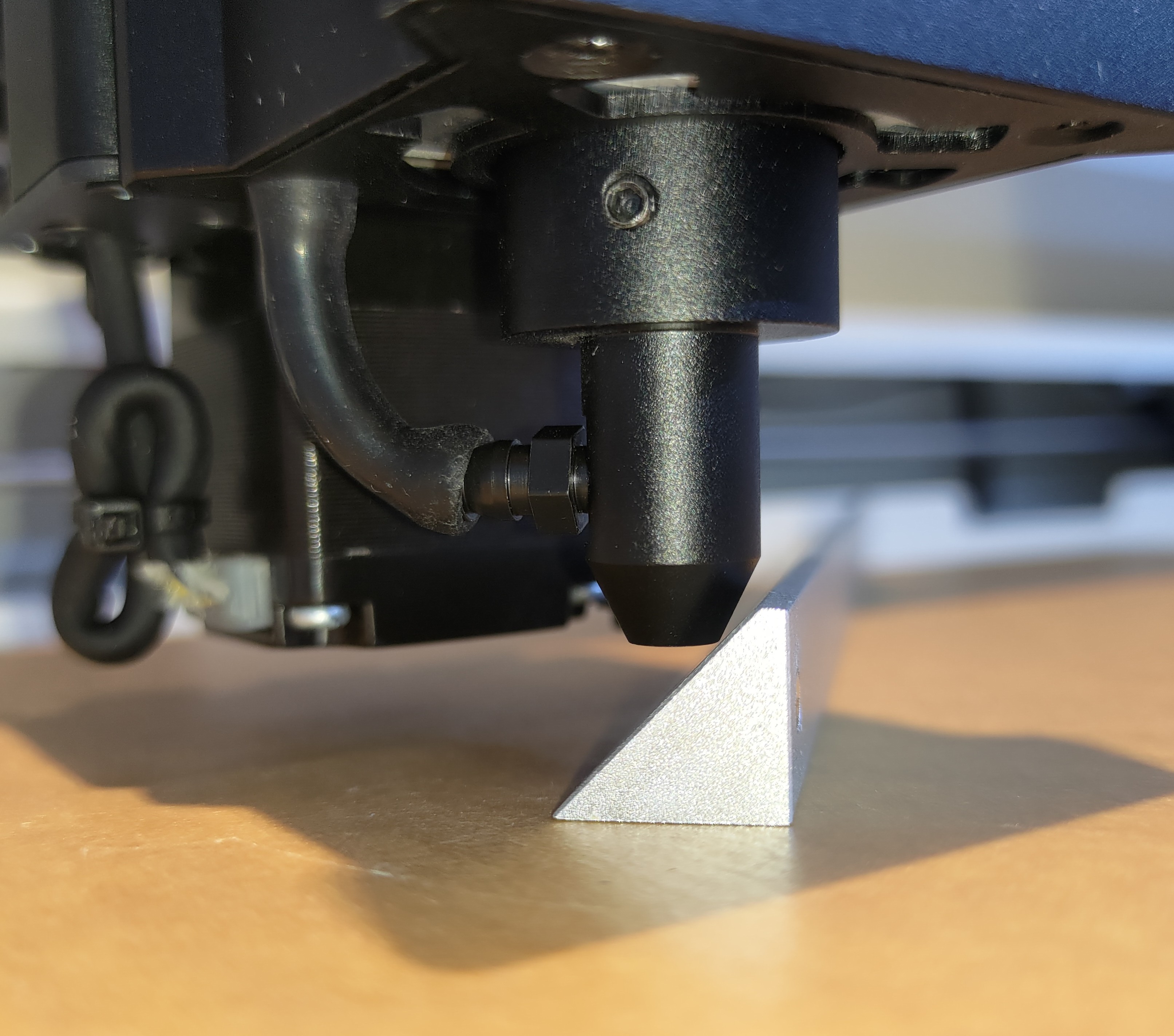

Beispiel #1: Wenn das Prisma nicht eingesetzt werden kann, bedeutet dies der Abstand ist zu kurz, daher muss das Modul angehoben werden. In diesem Fall muss der Wert erhöht.

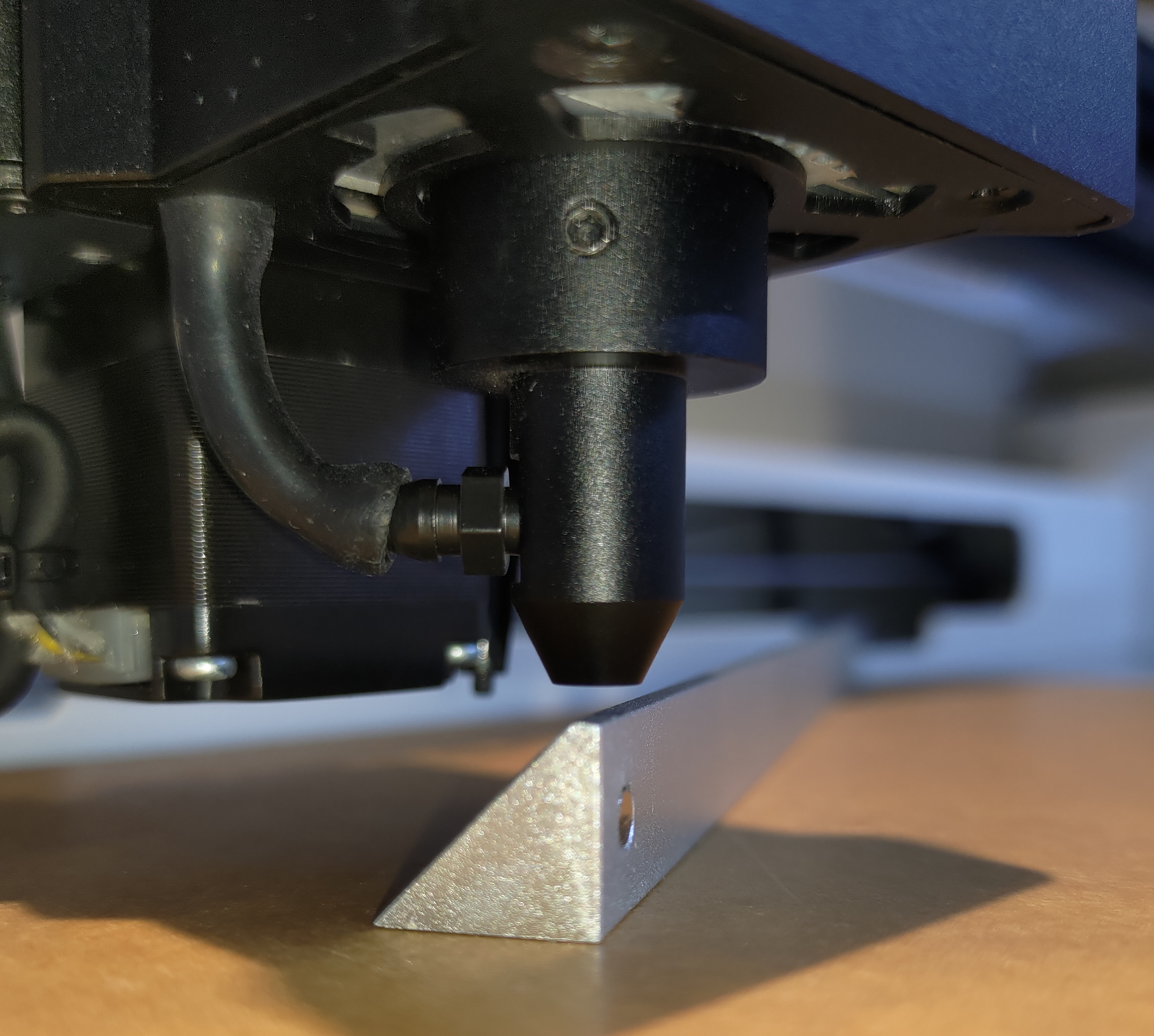

Beispiel #2: Wenn der Spalt nach dem Einsetzen des Prismas groß ist, bedeutet dies der Abstand ist zu lang, daher muss das Modul abgesenkt werden. In diesem Fall muss der Wert reduziert.
