5-18 Einstellung der Riemenspannung der Y-Achse

Werkzeuge

1. Torx T8 Schraubendreher
2. 3mm Inbusschlüssel
3. 7mm Schraubenschlüssel
4. Kreuzschlitzschraubendreher
5. Markierstift

Schritt 1 -
Schalten Sie die Maschine aus, entfernen Sie das Netzkabel und drehen Sie die Maschine um

Schritt 2 - Markieren Sie den Gummifuß und die Schraube in der Nähe des USB-Anschlusses

Der Zweck der Markierung ist, dass die Schraube dieses Fußes kürzer als die anderen sein wird und sich an derselben Position befinden muss.

Schritt 3 - Schrauben Sie diese los Boden Schrauben

T8-Schraube x 6 Stück ＆ 3mm Inbusschraube x 4 Stück

Schritt 4 - Drehen Sie die Maschine um und schrauben Sie die seitlichen Schrauben ab

T8-Schraube x 2 Stück

Schritt 5 - Markieren Sie die Schraubenlöcher auf beiden Seiten mit dem Stift

Der Zweck ist, sich daran zu erinnern, dass die markierten Seiten beim Zusammenbau zum Arbeitsbereich zeigen.

Schritt 6 - Bewegen Sie den Modulsitz in Richtung des Lüfters bis zum Anschlag

Schritt 7 -
Heben Sie den oberen Rahmen mit beiden Händen an und platzieren Sie ihn auf den Bolzen.

(Achten Sie darauf, dass die Kabel nicht von den Rahmen eingeklemmt werden.)

Beispiel für einen auf den Stützen sitzenden Rahmen:

Beispielvideo zum Anheben (Das Video wurde im Inneren der Maschine aufgenommen)：

Schritt 8 - Lokalisieren Sie die Riemenaufnahmen und lösen Sie die Muttern mit einem 7-mm-Schraubenschlüssel

Position der Sitze：

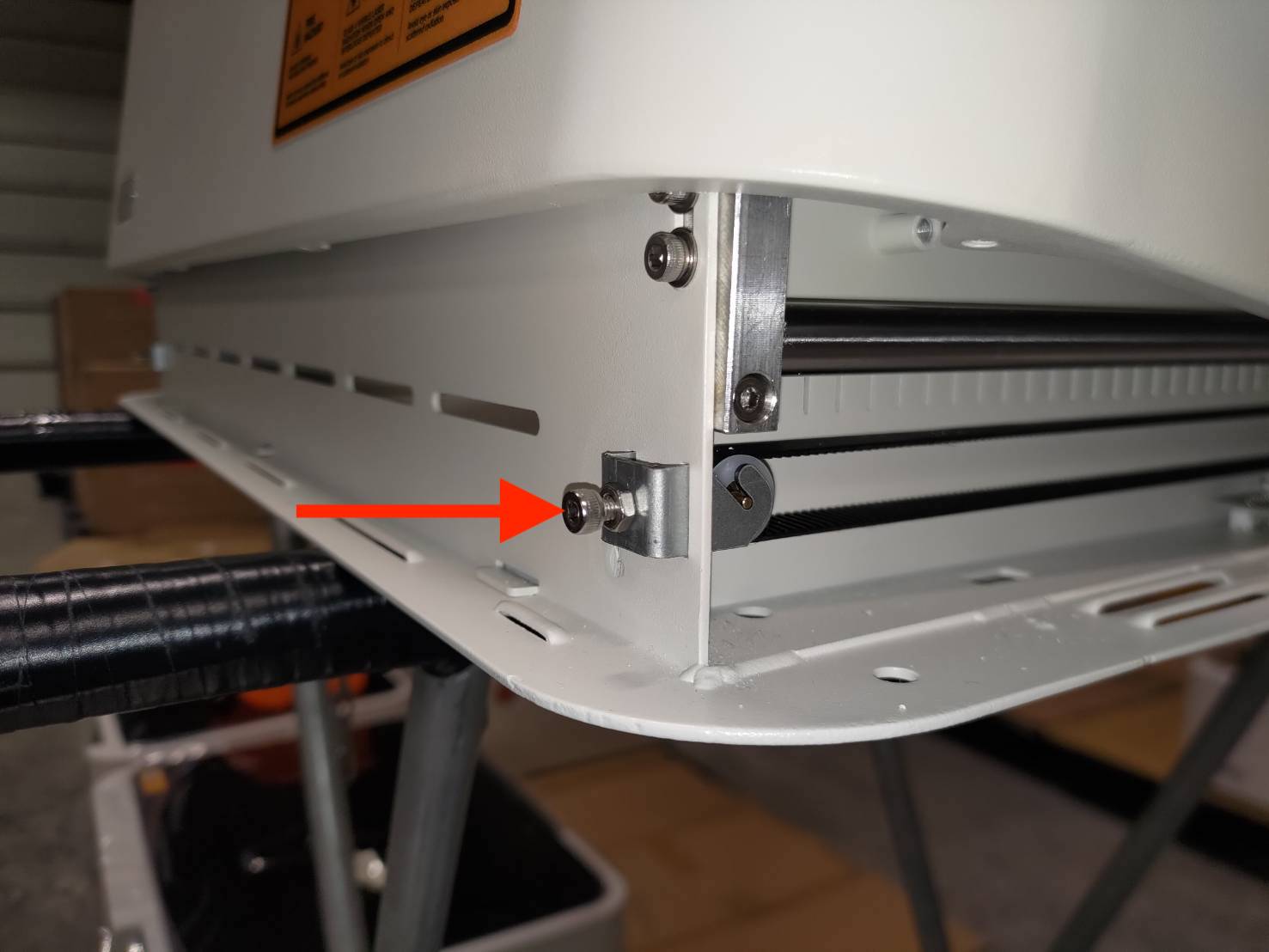

Rechte Seite：

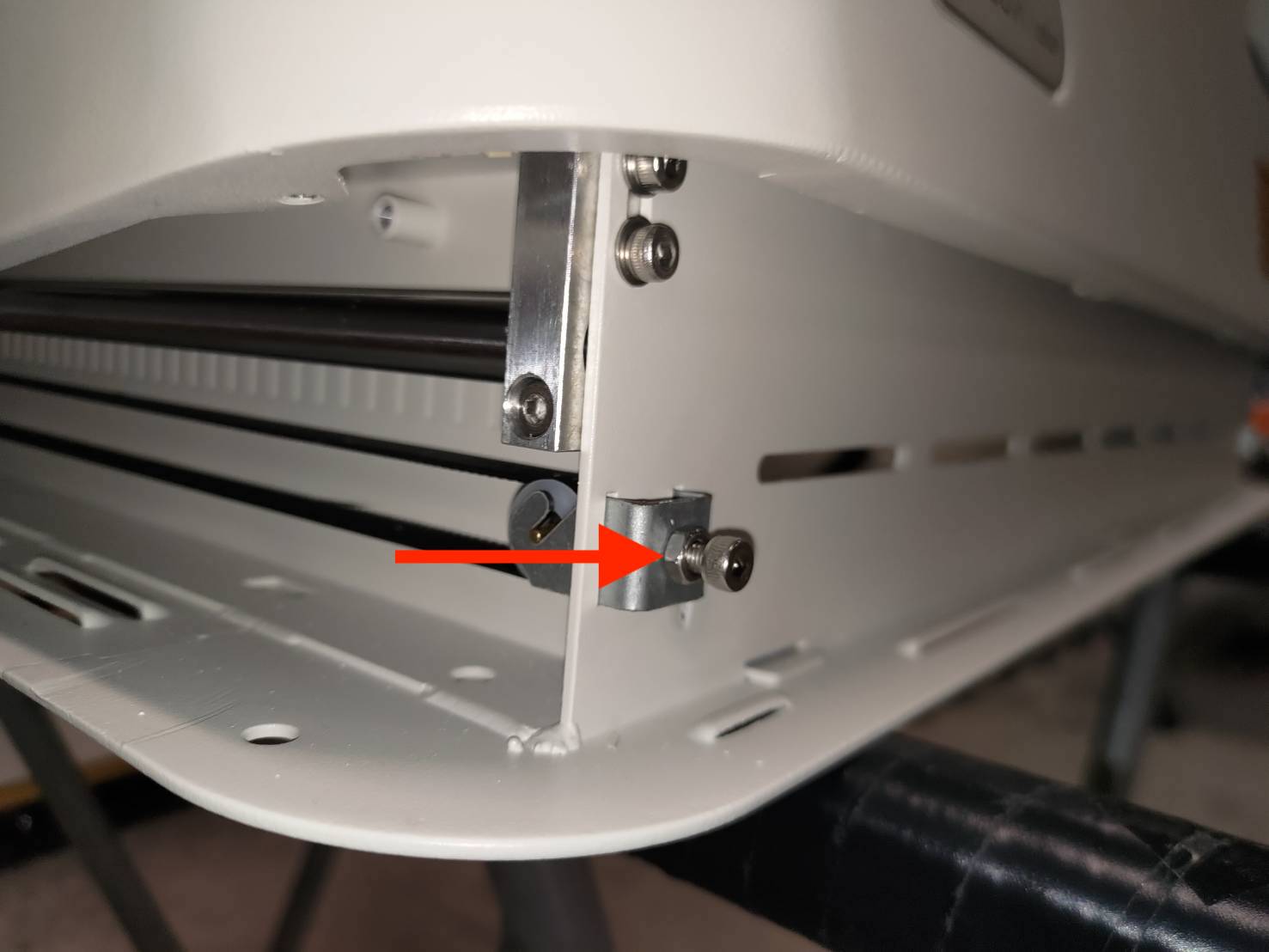

Linke Seite：

Schritt 9 - Stellen Sie die Spannung der Riemen mit einem 3-mm-Inbusschlüssel ein

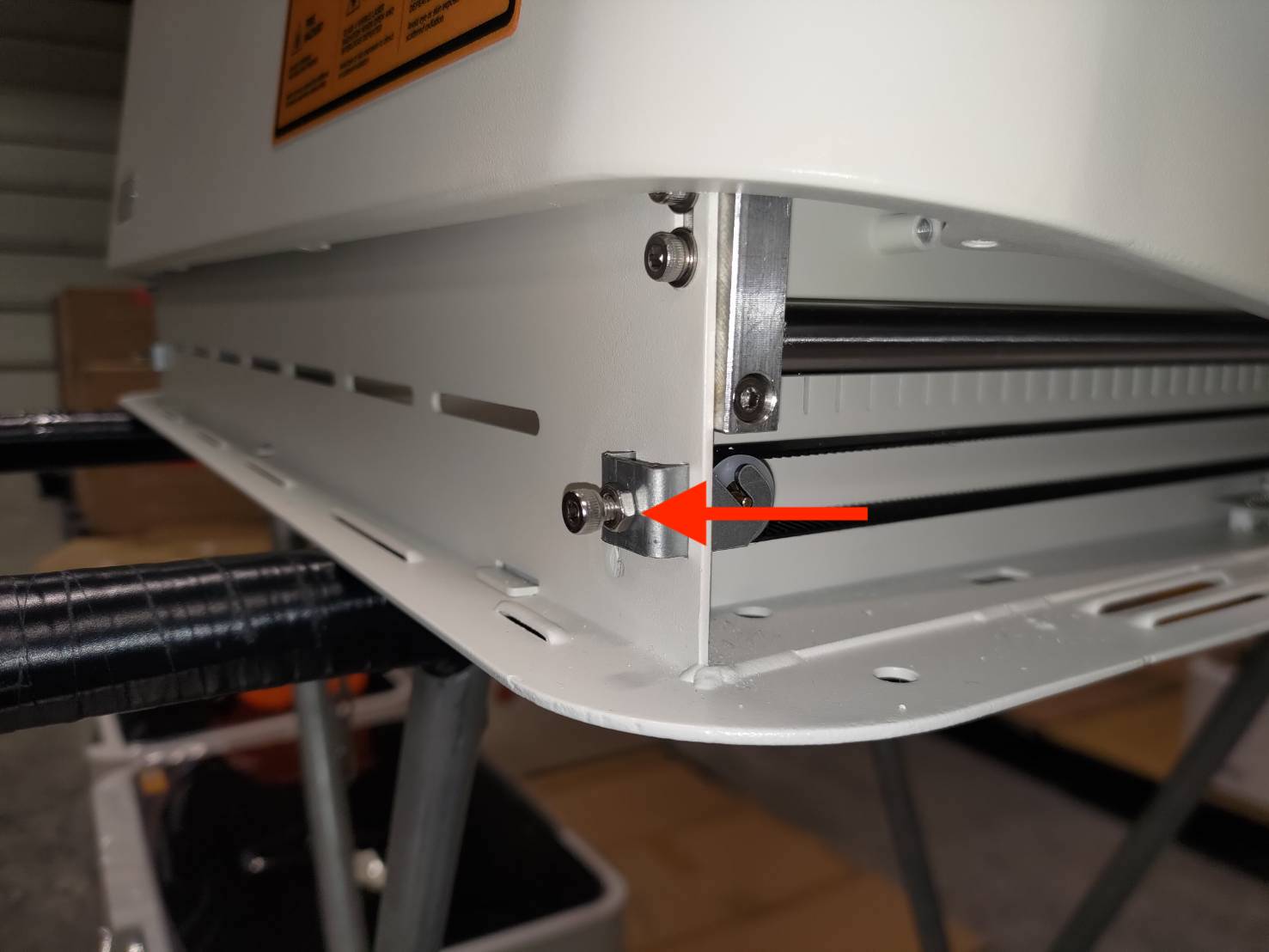

Rechte Seite：

Linke Seite：

Schritt 10 - Nach der Einstellung ziehen Sie die Muttern mit einem 7-mm-Schraubenschlüssel fest

Rechte Seite：

Linke Seite：

Schritt 11 - Stellen Sie die Position des oberen Rahmens wieder her

Bitte beachten Sie, dass die markierten Schraubenlöcher zum Arbeitsbereich zeigen müssen.


Wiederherstellung des Rahmens：

Schritt 12 - Schrauben Sie die seitlichen Schrauben ein

Schritt 13 - Schalten Sie die Maschine aus und drehen Sie sie um. Schrauben Sie alle Schrauben an der Unterseite ein

Bitte beachten Sie, dass der markierte Fuß und die Schraube in einer Position nahe den USB-Anschlüssen sein müssen.

Empfehlung:
Es ist besser, die Schrauben zunächst nicht vollständig festzuziehen, da einige Schrauben möglicherweise falsch ausgerichtet sind und nicht eingeschraubt werden können. Daher wird empfohlen, alle Schrauben festzuziehen, nachdem alle Schrauben installiert sind.

Schritt 14 - Drehen Sie die Maschine um. Bewegen Sie den Modulsitz vor und zurück

• Wenn er sich problemlos bewegen lässt, ist der Austausch erfolgreich abgeschlossen.


• Wenn er klemmt oder nicht vollständig in Richtung des Lüfters geschoben werden kann, versuchen Sie bitte, die Gummifußschraube in der Nähe der USB-Anschlüsse zu lösen und den Modulsitz erneut zu bewegen.
