2-4 Calibración de la cámara Promark

Además de la función de vista previa infrarroja, Promark también admite la alineación por cámara. Por favor, siga estos pasos para realizar la calibración de la cámara antes de utilizar la función de alineación por cámara.

Paso 1 - Colocar el patrón de tablero de ajedrez

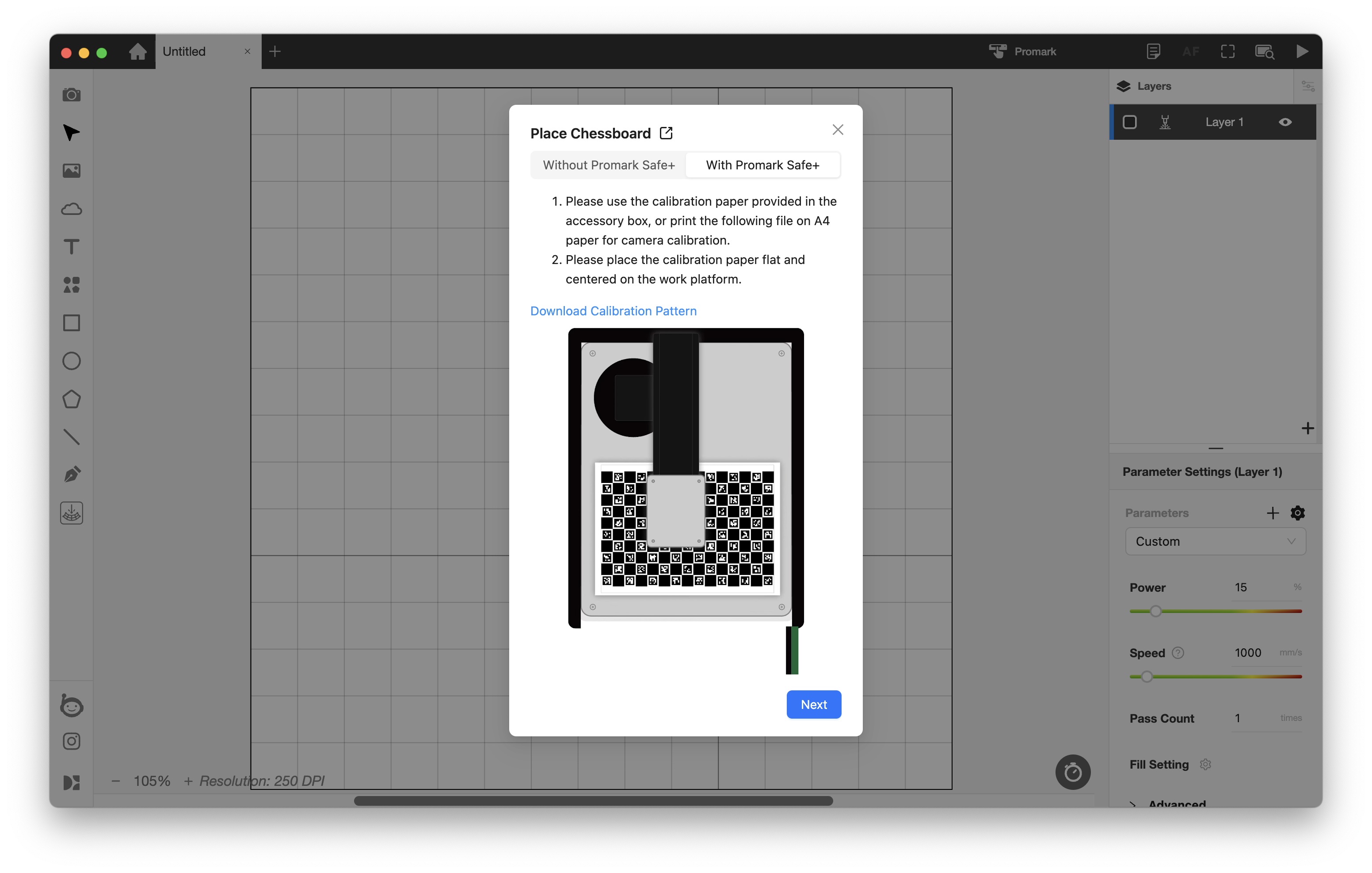

1-1. Coloque el papel de tablero de ajedrez en blanco y negro de la caja de accesorios en el centro de la plataforma de trabajo, asegurándose de que el papel esté completamente plano sin levantamientos, arrugas o marcas.

⚠︎ Si ha perdido o dañado su papel con el patrón de tablero de ajedrez, puede descargarlo desde la ventana de calibración de la cámara o imprimir este checkerboard file utilizando una impresora.
Asegúrese de que la escala de impresión esté configurada al 100%.

1-2. Ajuste el enfoque a la distancia focal adecuada para la lente. (Nota: Es normal que el área visible del tablero de ajedrez parezca más pequeña a una distancia focal de 220 mm).

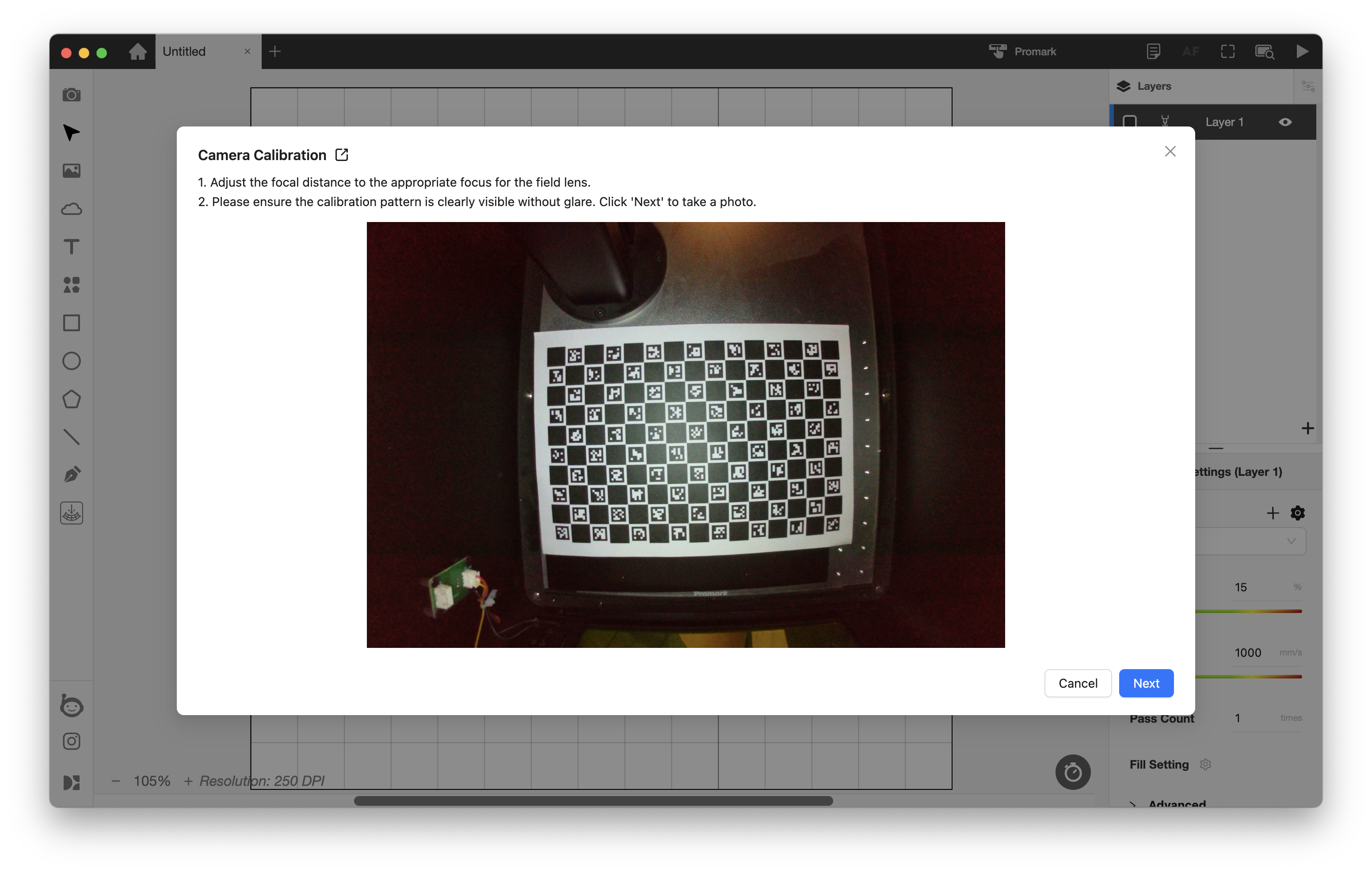

1-3. Asegúrese de que no haya reflejos en el tablero de ajedrez y que cada cuadrado sea claramente visible. Haga clic en "Siguiente" para proceder a tomar la fotografía.

• Si se muestra un error después de tomar la foto, significa que el patrón del tablero de ajedrez no se reconoció suficientemente. Compruebe que el papel del tablero esté colocado correctamente, asegúrese de que no haya fuentes de luz reflectante cerca y verifique que el papel esté plano.

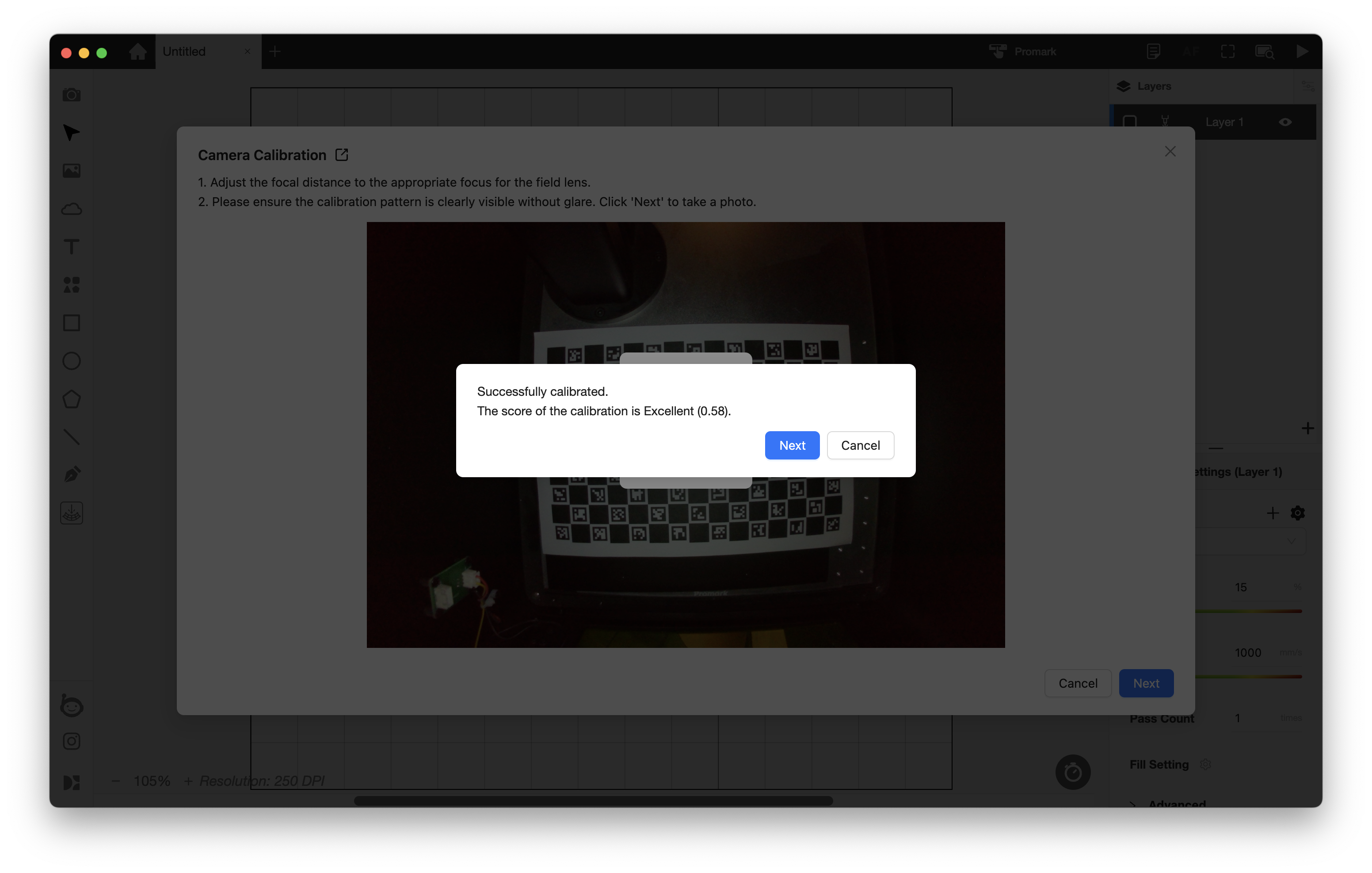

• Después de capturar el tablero de ajedrez, se mostrará una puntuación. Normalmente, la puntuación será "Excelente".

Paso 2 - Dibujar formas de calibración

⚠︎ Si está utilizando el Promark (Safety+), consulte este enlace para activar la función de protección de puerta antes de iniciar el láser por su seguridad.

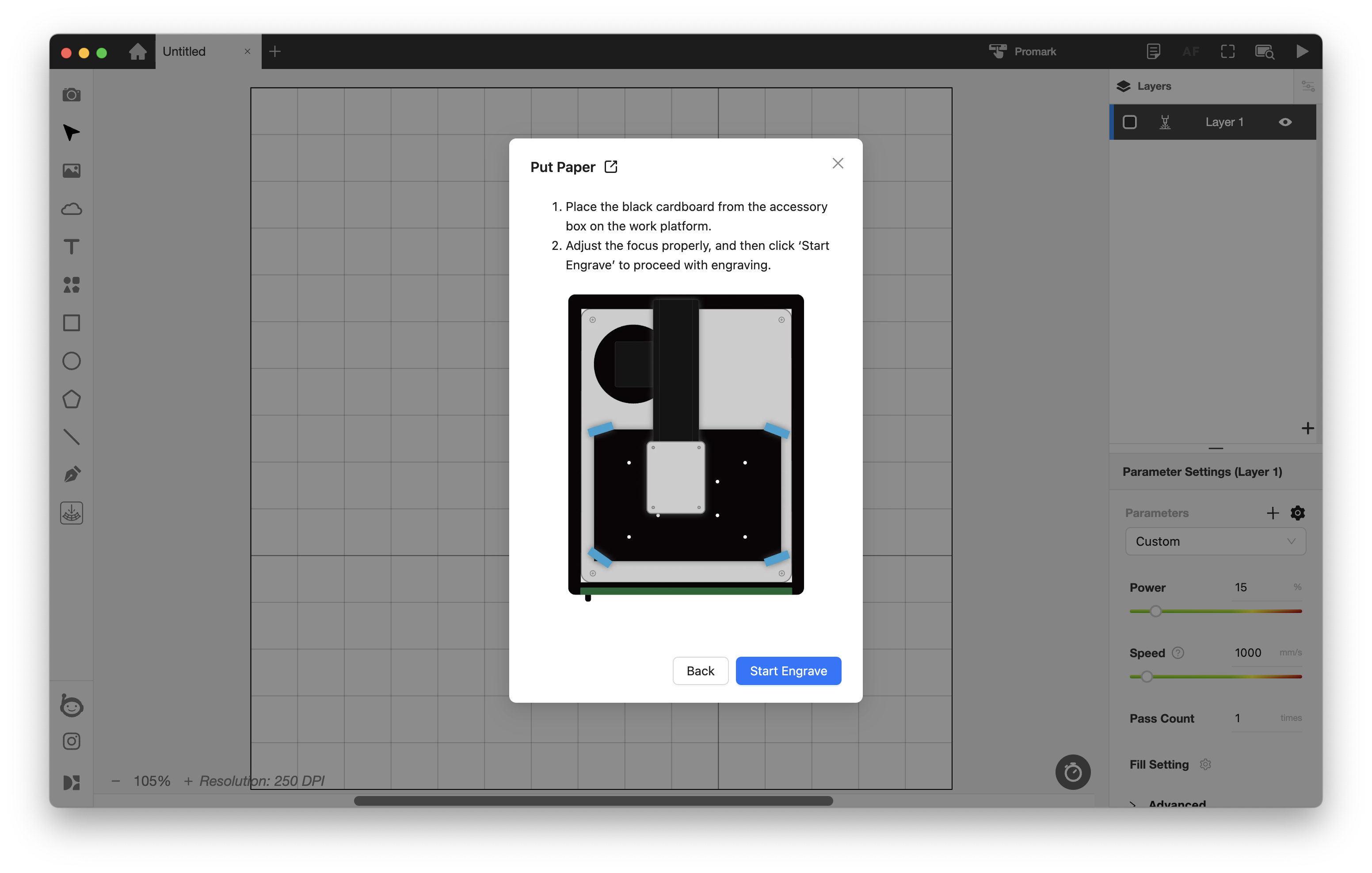

2-1. Coloque la cartulina negra de la caja de accesorios sobre la plataforma de trabajo. Después de reconfirmar el enfoque, realice el grabado del punto de calibración.

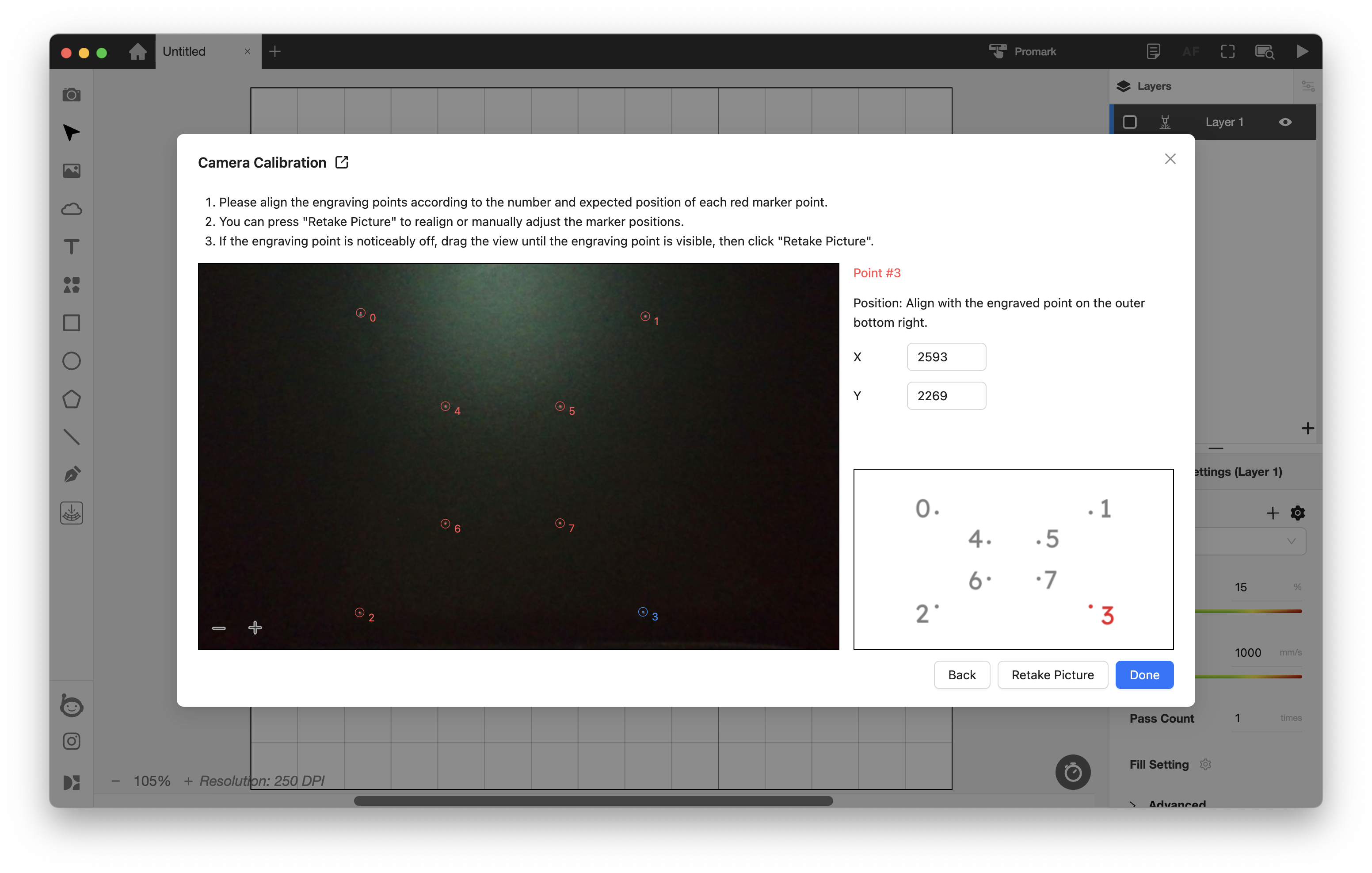

2-2. Tras completar el grabado de los puntos de calibración, verifique que estos se superpongan con los puntos rojos. A continuación, seleccione los ocho puntos en orden y compruebe si la secuencia de calibración mostrada a la derecha coincide con el ejemplo que se muestra a continuación.

2-3. Si las posiciones de los ocho puntos en la fotografía son claramente incorrectas o están desalineadas, intente eliminar cualquier obstrucción cercana y asegúrese de que no haya reflejos notables de fuentes de luz circundantes. Haga clic en "Volver a tomar fotografía" hasta que los ocho puntos se identifiquen correctamente. La calibración se completará una vez finalizado este paso.
