2-1 Montaje y puesta en marcha (versión Safe+ con puerta manual)

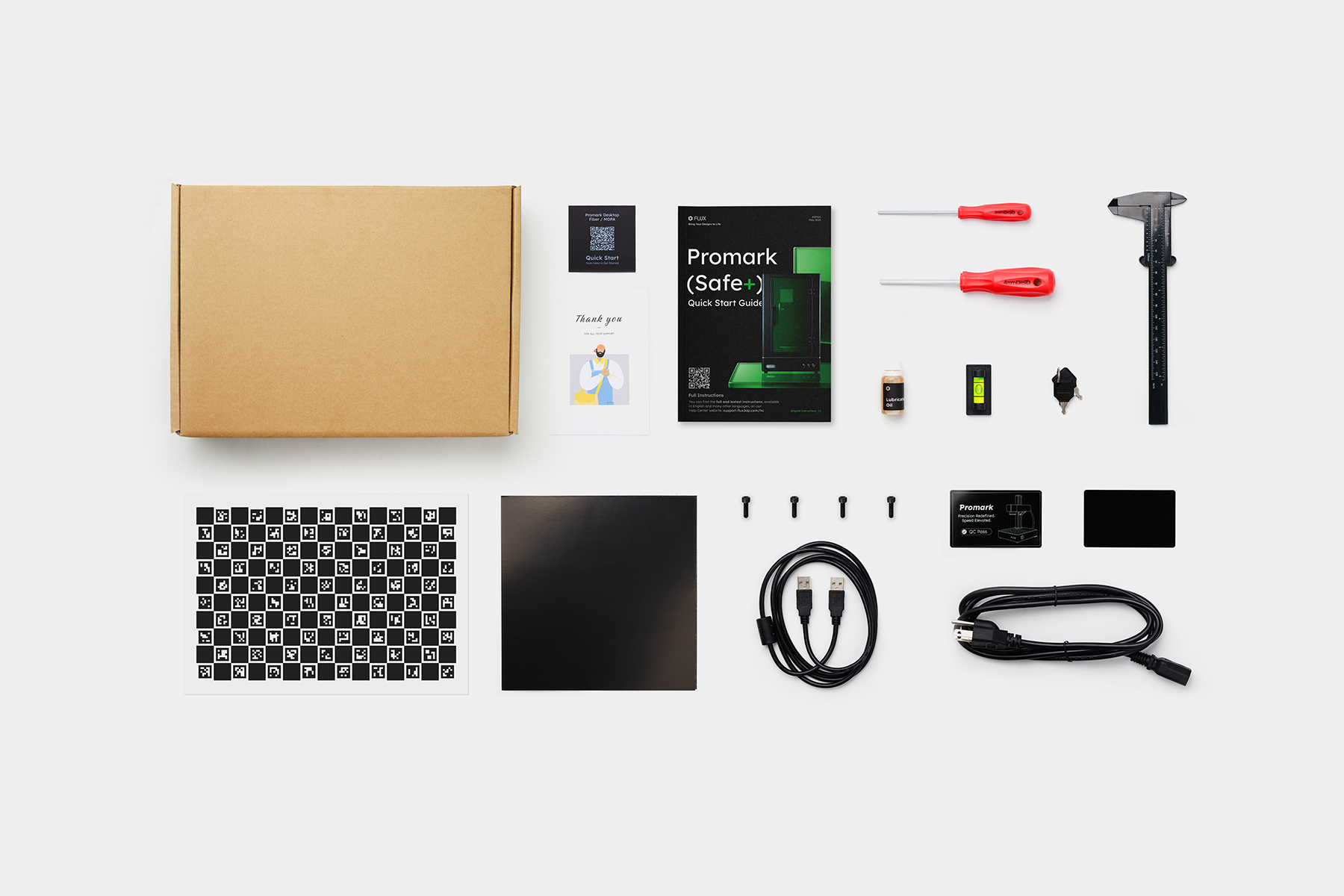

¿Qué hay en la caja?

Accesorios

• Guía de inicio rápido
• Cable de alimentación
• Abrazadera
• Tubo de extracción
• Cable USB
• Cable de la cámara
• Llave de seguridad láser
• Cubierta protectora de la lente focal
• Tarjeta de calibración de la lente focal

Herramientas

• Destornillador hexagonal de 3mm
• Nivel de burbuja pequeño
• Pie de rey
• Plantilla de calibración de la cámara

Consumibles

• Placa de prueba de aluminio negro
• Papel de calibración de la lente focal
• Aceite lubricante

Montaje

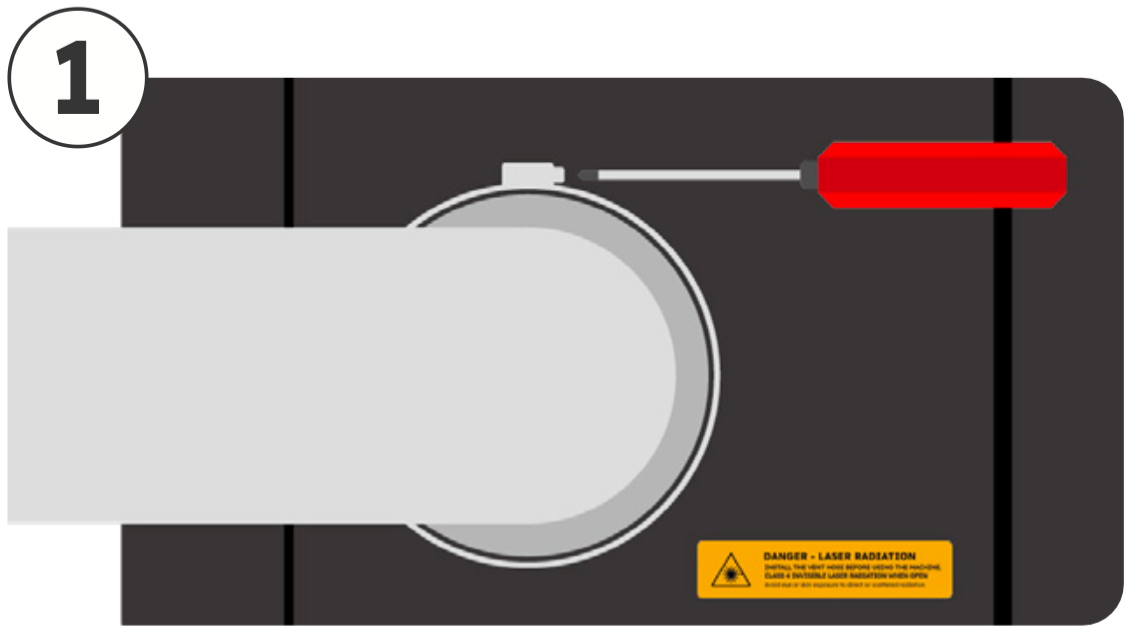

Instalar la manguera de ventilación

1. Con un destornillador Phillips, afloje la abrazadera de la manguera de ventilación en la tapa del orificio de ventilación y retire la tapa.
2. Retire el material amortiguador del interior de la manguera de ventilación.
3. Inserte la abrazadera en el extremo grande del orificio de la manguera de ventilación y fíjela a la salida del ventilador de extracción en la parte posterior de la máquina.
4. Ajuste la tensión de la abrazadera y fíjela a la salida del ventilador de extracción.
5. Dirija el extremo abierto de la manguera de ventilación hacia el exterior a través de la ventana mediante un ventilador en línea, o conéctelo a un purificador de humos.

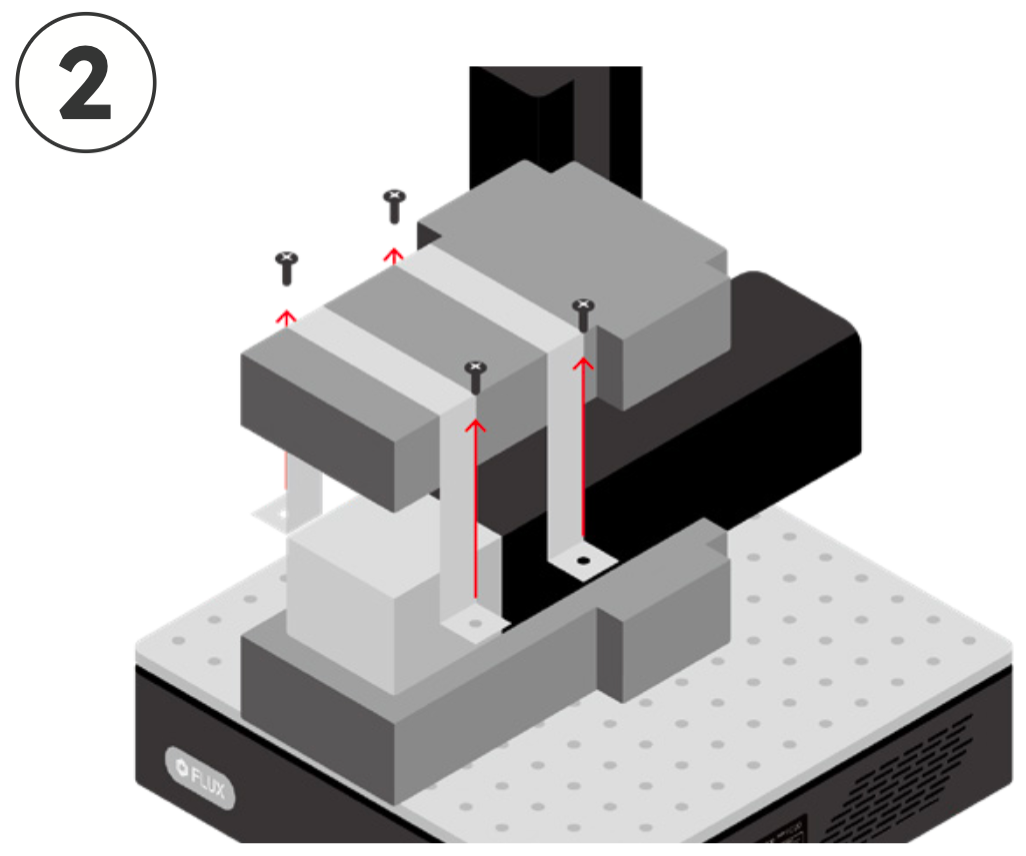

Desembalar el brazo galvanométrico

1. Retire los cuatro tornillos situados junto al brazo galvanométrico.
2. Retire el material amortiguador superior del brazo galvanométrico.

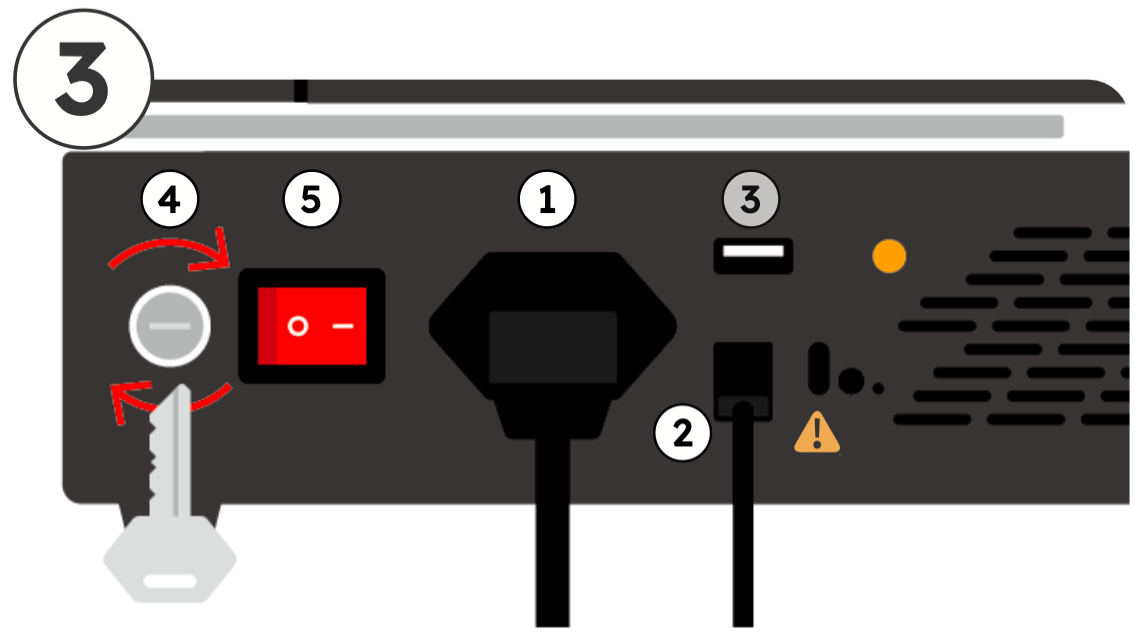

Configuración de alimentación y conexiones

⚠ Advertencia: NO utilice el puerto USB tipo C de la máquina, ya que podría causar errores en su dispositivo.

1. Conecte el cable de alimentación a la toma de CA de la máquina y a un enchufe de pared con toma de tierra.
2. Inserte el extremo USB‑B del cable de conexión en la máquina y el extremo USB‑A en su ordenador.
3. (Paso opcional) Conecte el cable de la cámara insertando su conector USB‑A en el puerto de la cámara de la máquina y el otro conector USB‑A en el ordenador.
4. Utilice la llave de seguridad láser suministrada para desbloquear la máquina girando el interruptor de llave en sentido horario.
5. Pulse el interruptor rojo de encendido situado en la parte posterior para encender la máquina.

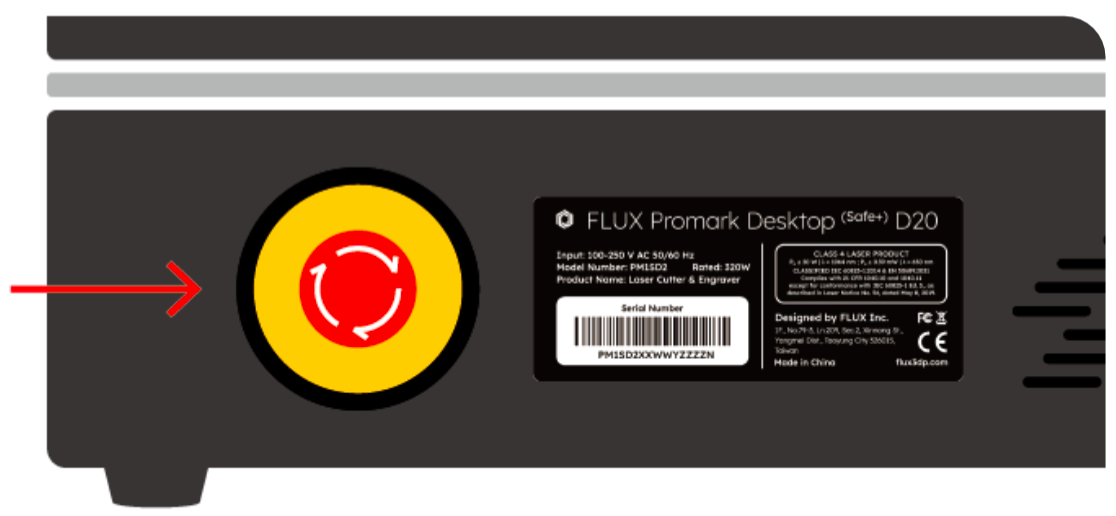

*Si el interruptor rojo de encendido no activa la máquina, compruebe si el botón de parada de emergencia en el lado derecho del panel de control está activado. Si es así, gírelo en sentido horario hacia la flecha blanca para liberarlo.

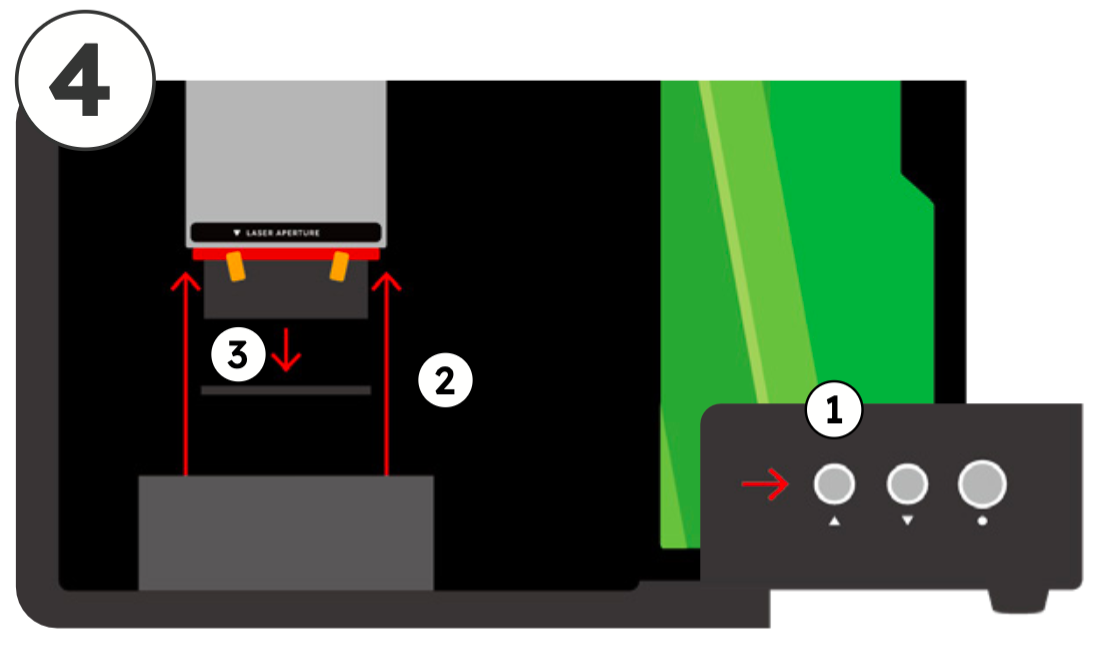

1. Pulse el botón "Arriba" para elevar el brazo galvanométrico.
2. Retire el material amortiguador situado debajo del brazo galvanométrico.
Retire la cubierta de la lente de campo y guárdela en la caja de accesorios.
