2-7 Guía de grabado con materiales grandes y Chuck Rotary

Descripción

Este artículo explica cómo operar cuando la altura del material supera la altura de trabajo de la máquina y cuando se utiliza el Chuck Rotary con la lente de campo de 220x220mm.

Herramientas

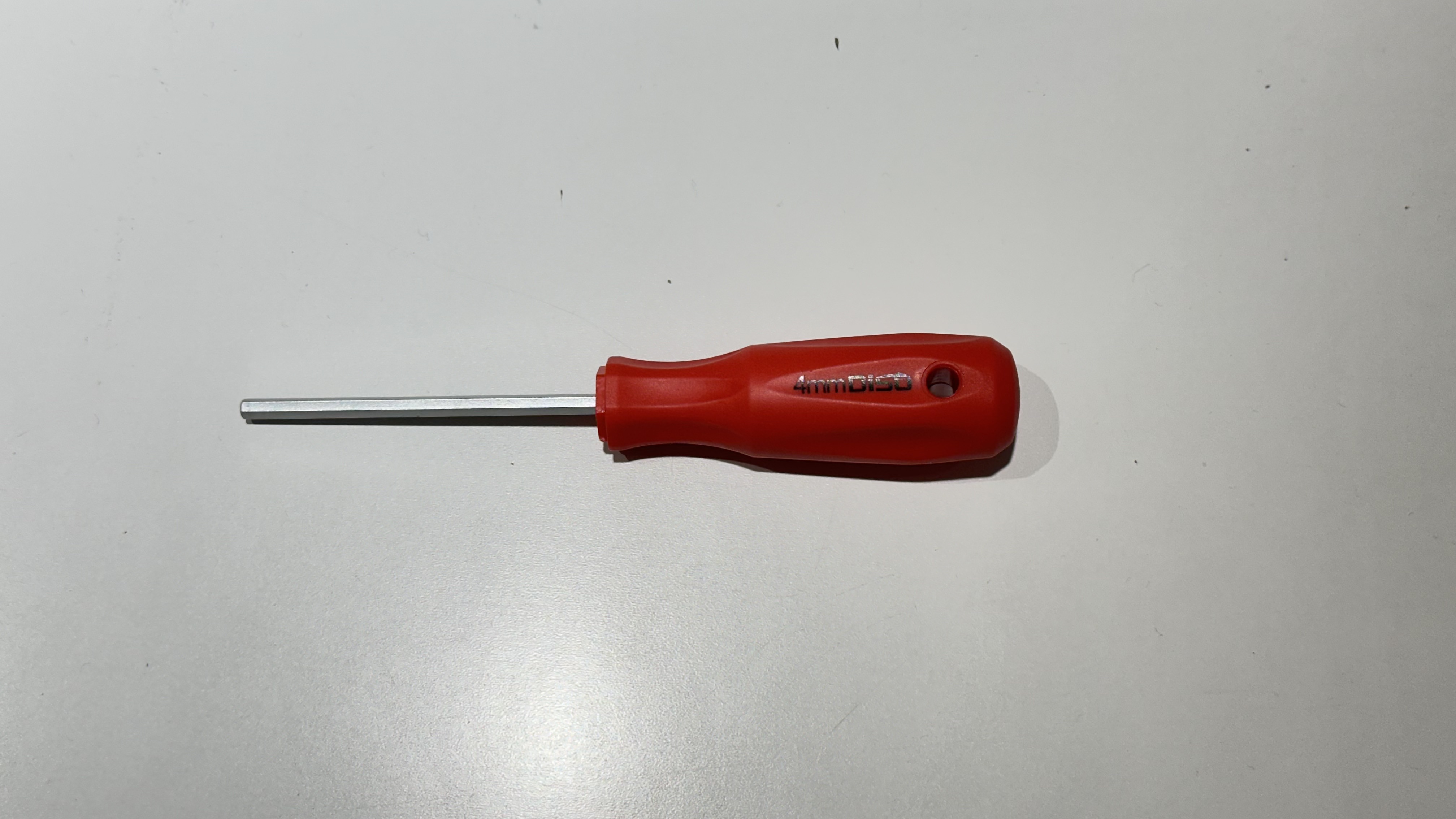

Llave hexagonal de 4mm incluida en la caja de accesorios

Paso 1

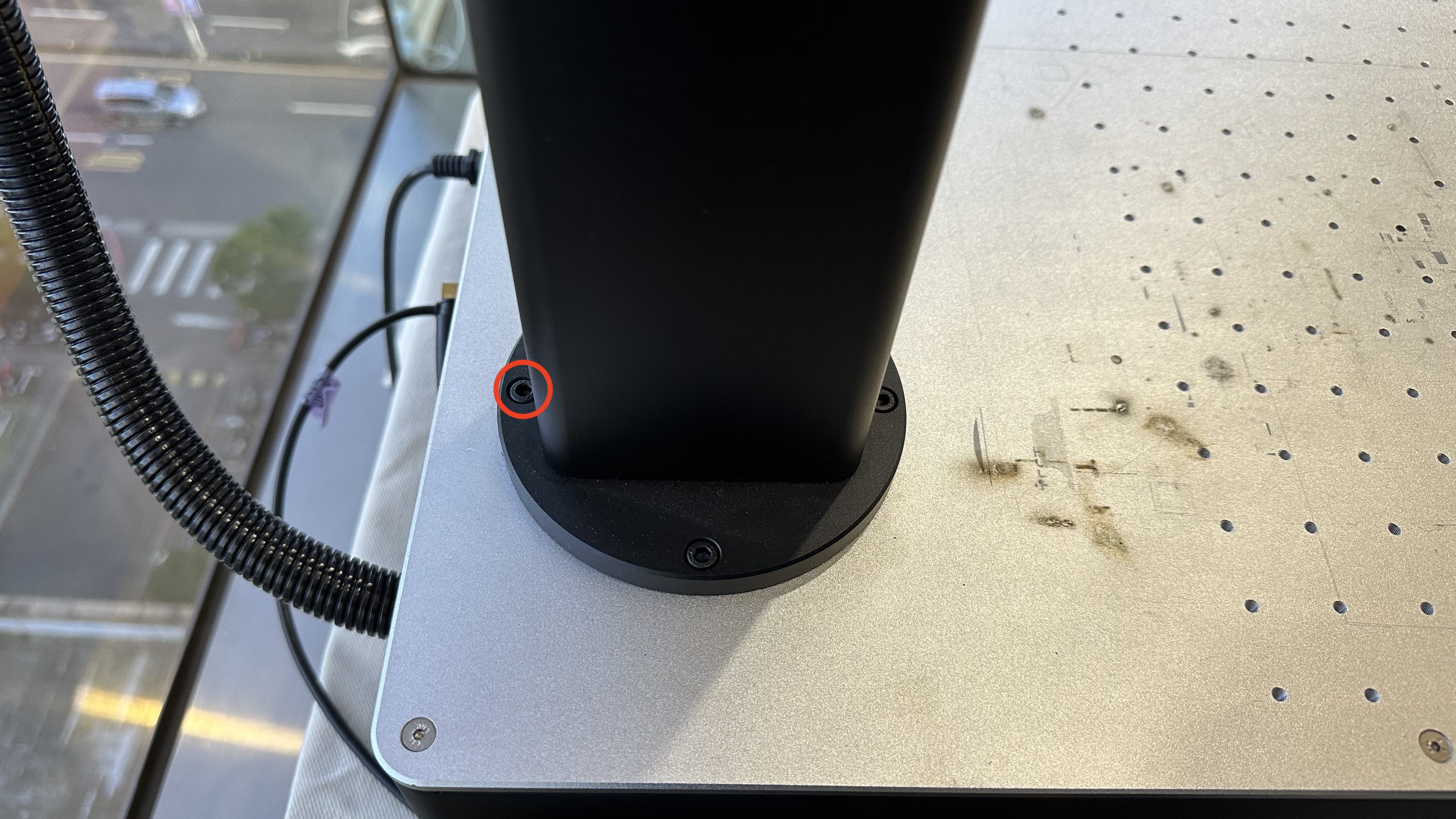

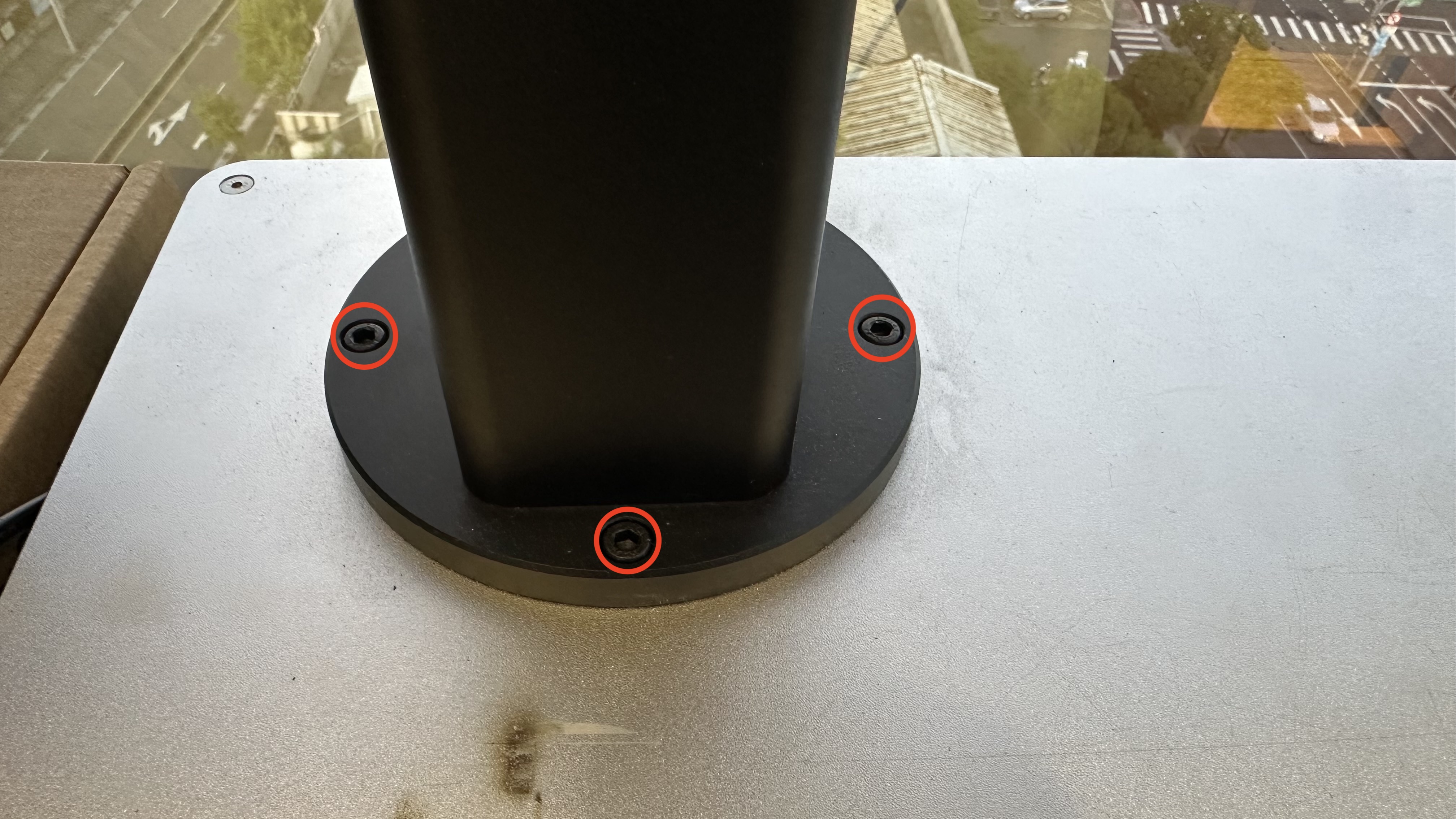

Utilice la llave hexagonal para aflojar los cuatro tornillos de la base de la columna del eje Z.

Paso 2

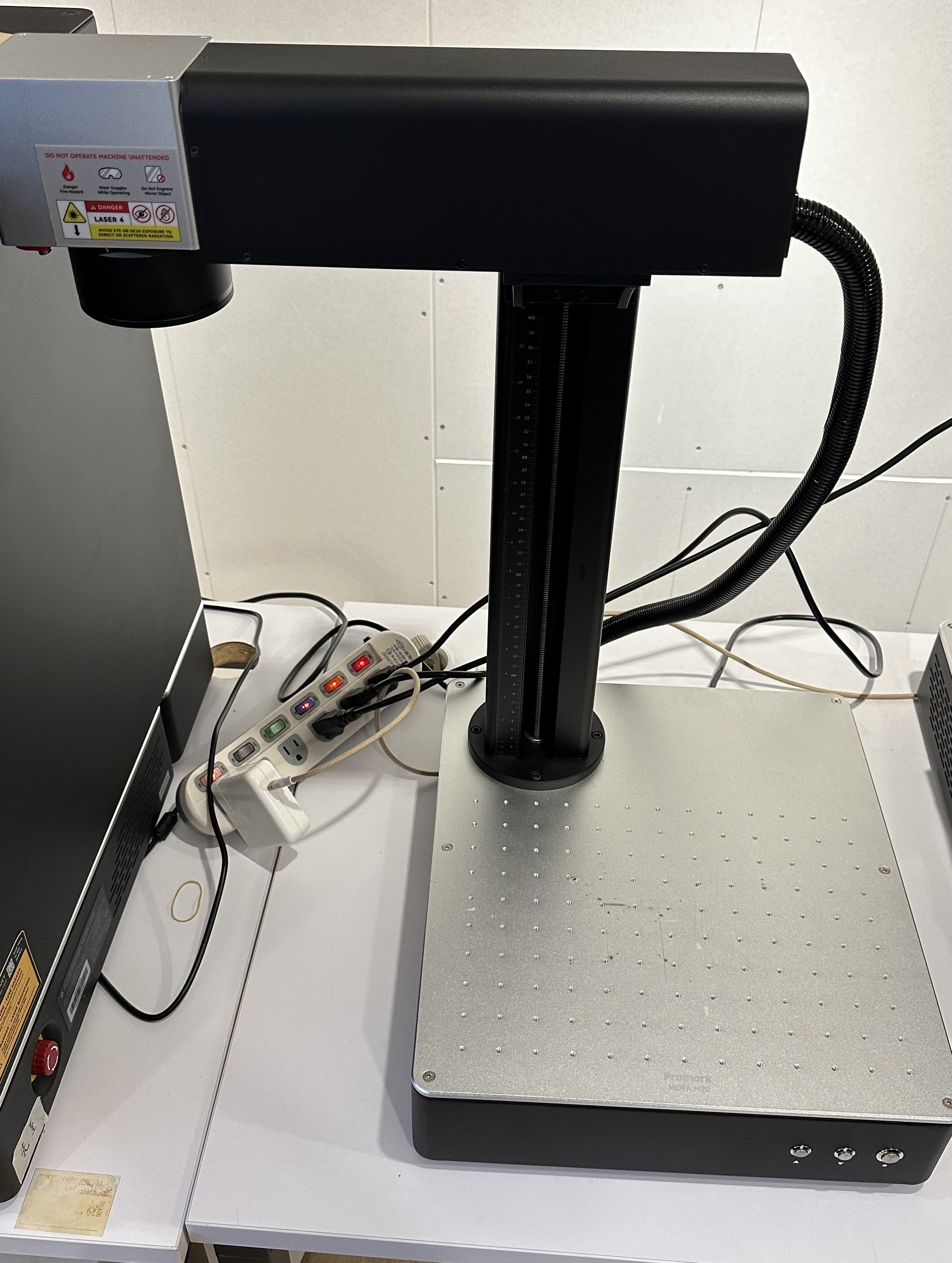

Gire el brazo del galvanómetro 90 grados en el sentido de las agujas del reloj.

Paso 3

Vuelva a apretar los cuatro tornillos de la base de la columna del eje Z.

Paso 4

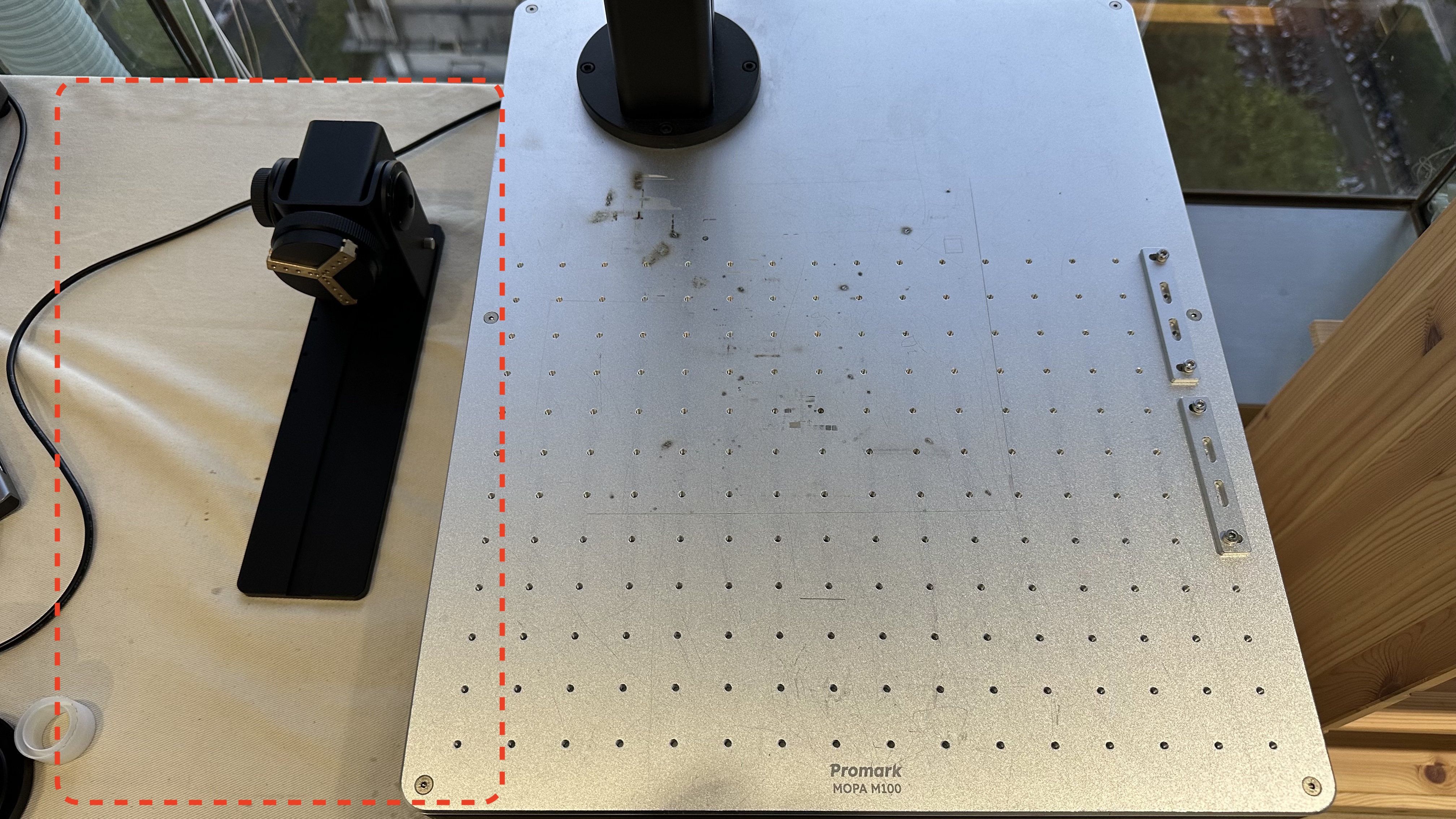

Coloque el material o el dispositivo rotativo en el lado izquierdo de la plataforma de la máquina para comenzar su uso.

ⓘ Si la imagen aparece invertida, active la opción "Mirror" en la Configuración del Rotativo en Beam Studio.

Para instrucciones detalladas sobre el uso del Chuck Rotary, consulte esta guía: Promark - Guía de inicio de grabado con Chuck Rotary
