2-1 Montaje y puesta en marcha (Promark)

Gracias por elegir los productos FLUX.

Antes de desembalar el Promark, asegúrese de leer las Normas de seguridad.

Los siguientes capítulos (2-1 a 2-4) proporcionan una guía para el montaje y funcionamiento de su máquina.

1. ¿Qué contiene la caja?

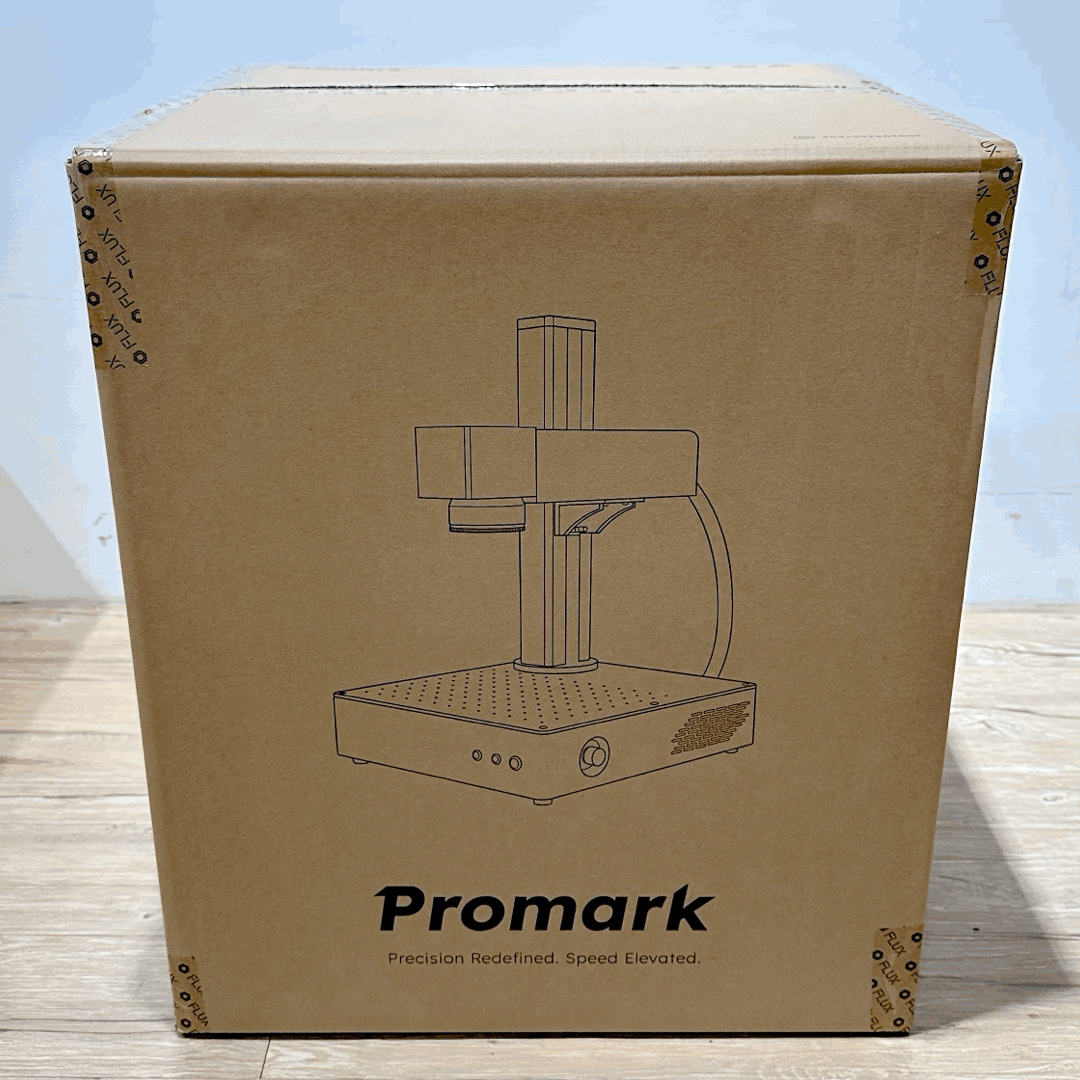

a. Abra la caja en el suelo y extraiga la caja de accesorios y la máquina.
⚠︎ Nota: El cableado entre la unidad principal y el brazo del galvanómetro no se puede desconectar.

b. Extraiga los accesorios y compruebe los elementos del interior.

1. Cable de alimentación
2. Tarjeta con código QR de inicio rápido
3. Cable USB-A a USB-A
4. Cable USB-A a USB-B
5. Tarjeta de agradecimiento
6. Llaves
7. Herramienta de nivelación
8. Tarjeta de prueba de fábrica
9. Placa de aluminio negro
10. Papel de calibración para lente F-Theta
11. Llave Allen M4
12. Llave M5
13. Calibre
14. Gafas de seguridad láser OD6+ 1064nm
15. Aceite lubricante
16. Placa de calibración de patrón cuadriculado

2. Montaje

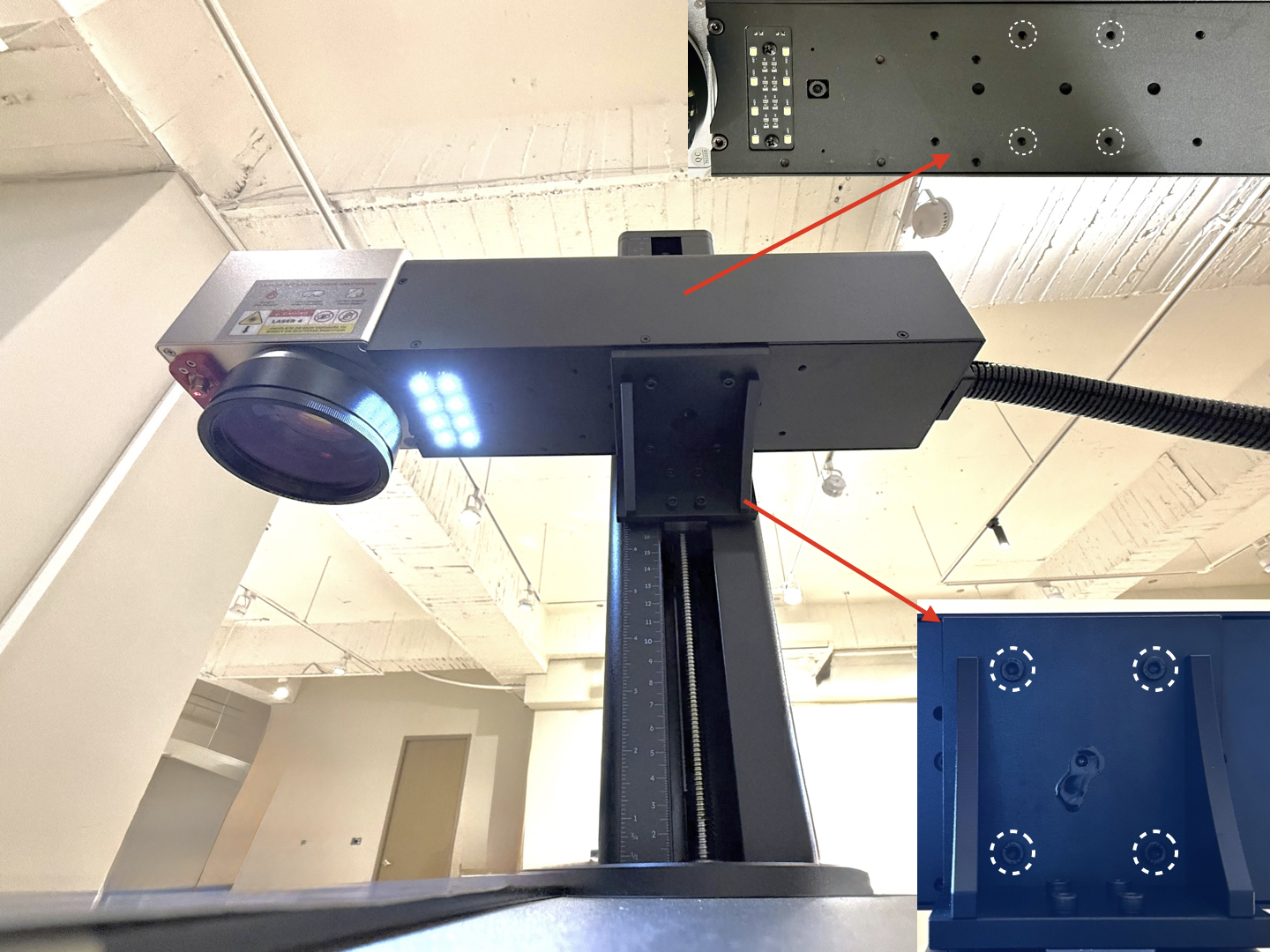

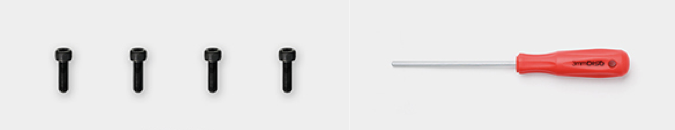

a. Instalación del brazo galvanométrico: Utilice la llave M4 y cuatro tornillos para fijar el brazo galvanométrico a la plataforma de la columna del eje Z.

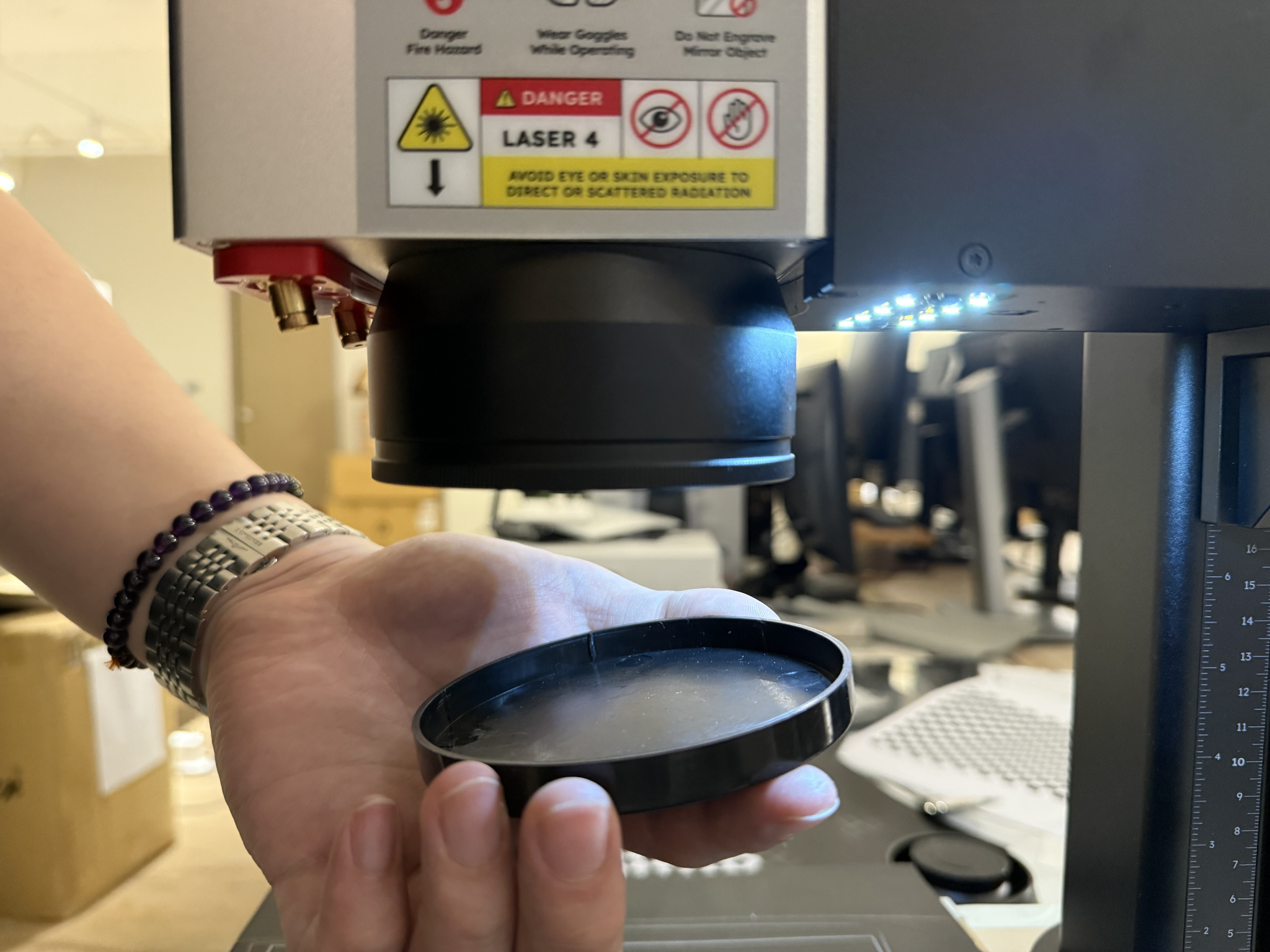

b. Retire la cubierta de la lente F-Theta y guárdela en la caja de accesorios.

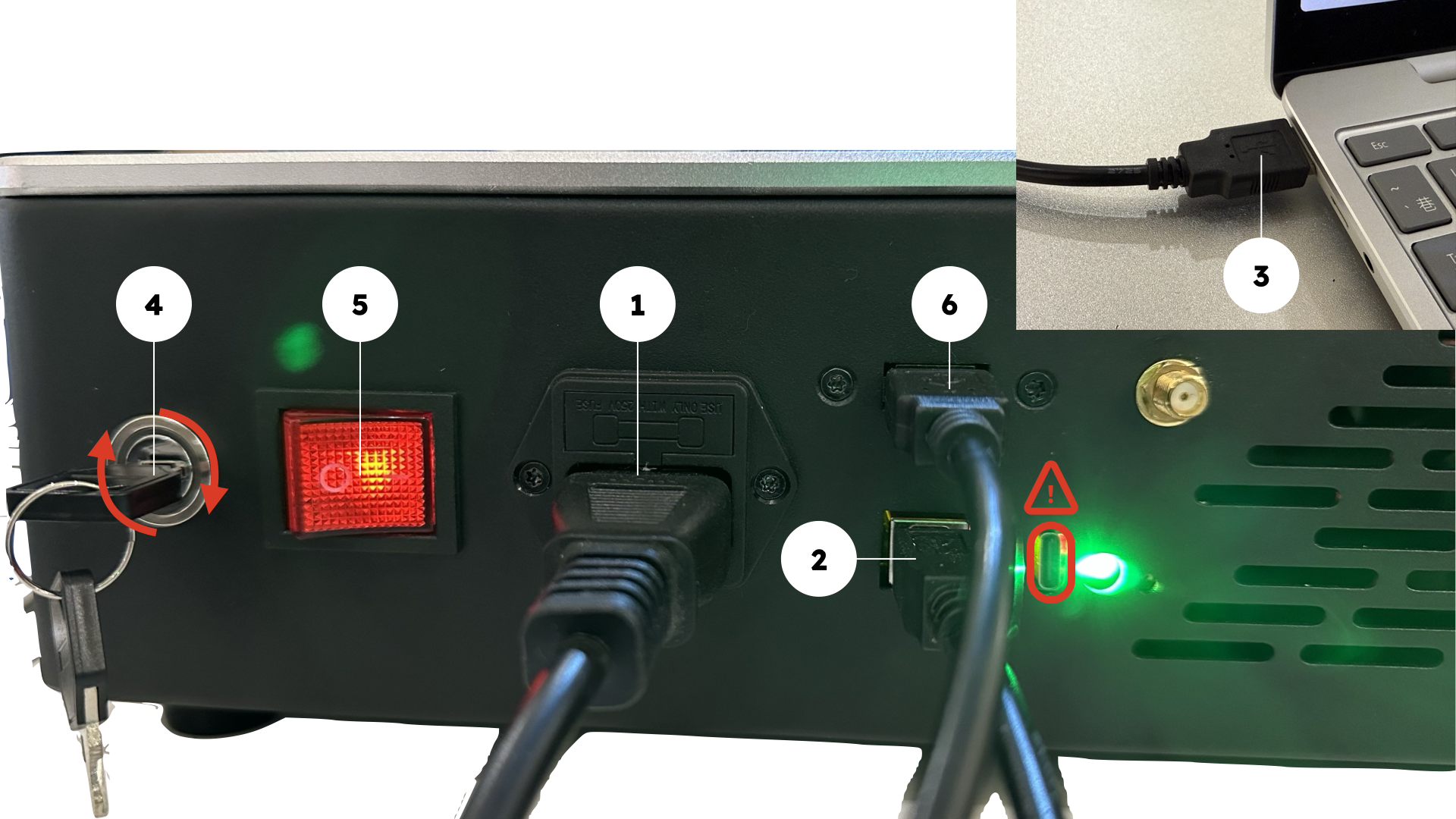

c. Puesta en marcha:

⚠︎ Advertencia: NO utilice el puerto USB tipo C. Podría dañar su ordenador.

1. Conecte el cable de alimentación.
2. Conecte el extremo USB-B del cable USB a la máquina.
3. Conecte el extremo USB-A del cable USB al ordenador.
4. Utilice la llave de la caja de accesorios y gírela en sentido horario para desbloquear la máquina.
5. Pulse el interruptor basculante rojo para encender la máquina.
6. Cable de cámara (Cable USB-A a USB-A)

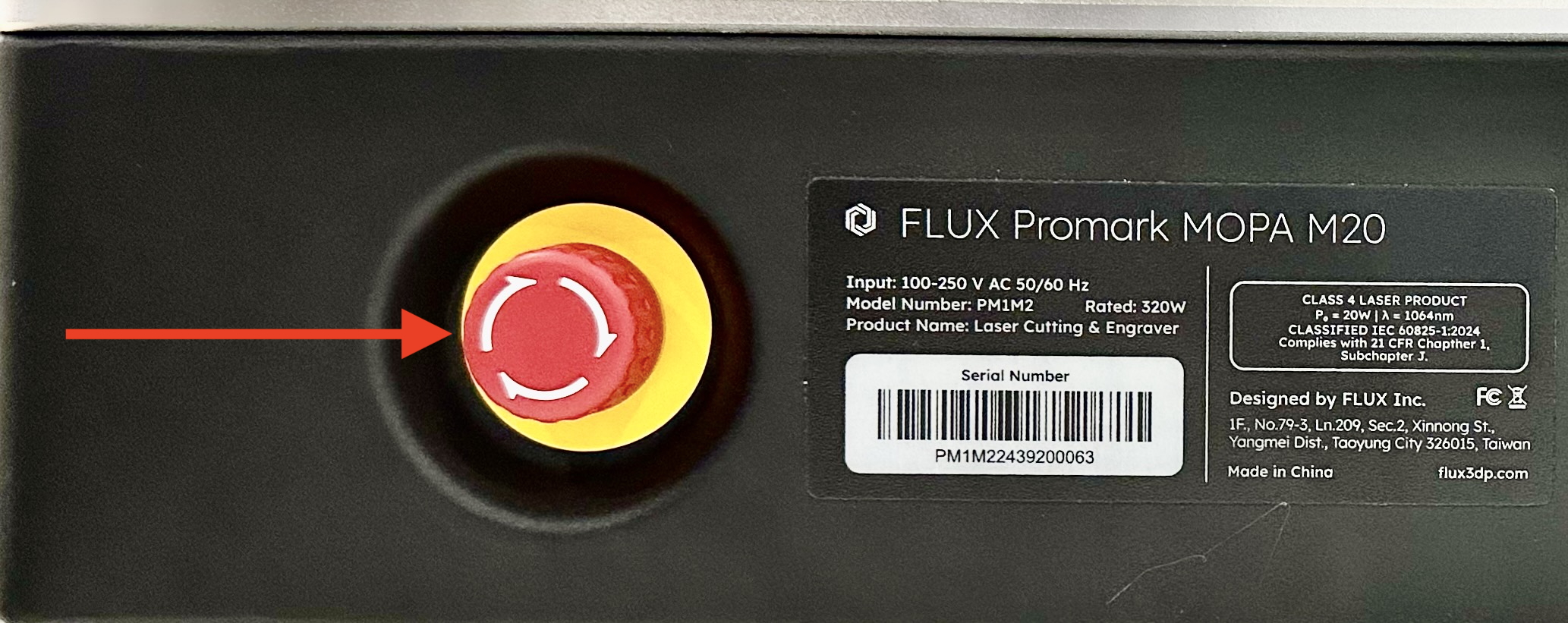

Si el interruptor basculante rojo no responde al encenderlo, compruebe si el botón de parada de emergencia situado en el lado derecho del panel de control de la máquina está activado. Si el botón de parada de emergencia está activado, gírelo en sentido horario hacia la flecha blanca para liberarlo.

Siguiente paso: Instalación y activación del software
