Beambox II y HEXA RF - Inicio del grabado con mandril rotatorio FLUX

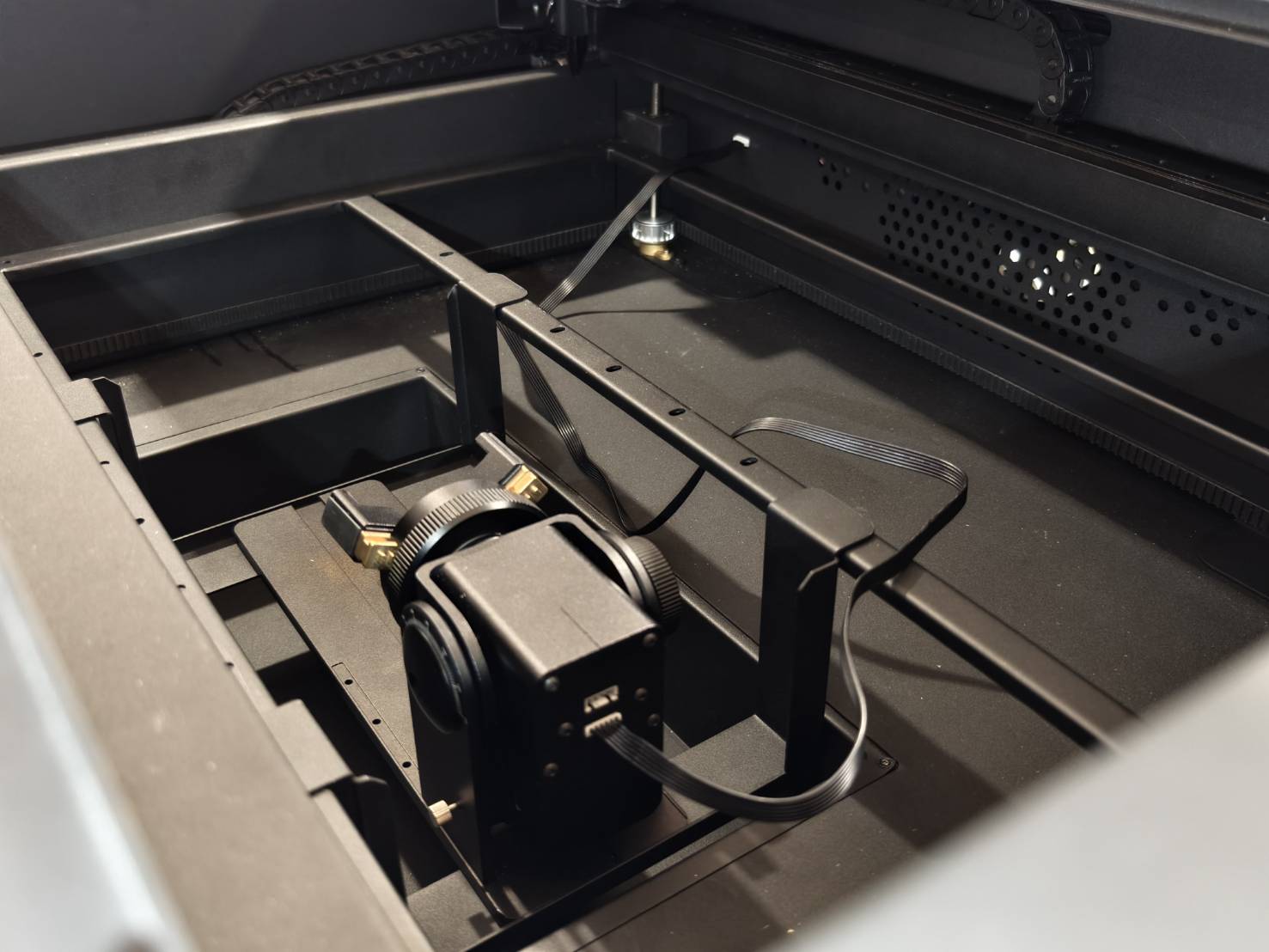

• Beambox II o HEXA RF + Extension Pocket + Chuck
  (Diámetro máx. del objeto: 145mm)

• Beambox II o HEXA RF + Chuck
  (Diámetro máx. del objeto: 54mm)

Paso 1

Instale el complemento BB2 Extension Pocket, siguiendo la guía a continuación.

• Beambox II - Guía de instalación de Extension Pocket
• HEXA RF - Guía de instalación de Extension Pocket

Paso 2

Asegúrese de tener las siguientes versiones de software y firmware para utilizar la función rotativa.

Paso 3

Vuelva a instalar el soporte de la plataforma.

Paso 4

Mida el diámetro o la circunferencia de su material y anótelo para usarlo posteriormente.
(Se recomienda utilizar material de práctica y pruebas la primera vez).

Paso 5

Consulte la tabla siguiente para instalar los soportes giratorios correctos y seleccionar la distancia adecuada de la lente de enfoque según el diámetro de su objeto.

Tabla de Tamaños y Soportes

Explicación del modo de enfoque

Por defecto, la lente de enfoque estará en la parte superior y tendrá 4mm, lo que significa que la distancia entre la punta de la boquilla y la superficie del material será de 4mm. Para materiales más pequeños, es posible que la punta de la boquilla no alcance los 4mm predeterminados. Por lo tanto, se puede aumentar la distancia cambiando la posición de la lente a la parte inferior de la boquilla. Cuando la lente está en la parte inferior, la distancia entre la punta y la superficie se puede aumentar hasta 16mm. ¿Cómo cambiar la posición de la lente? 1. Desmontar la lente   2. Determinar el orden del modo de enfoque   Modo de enfoque: 4mm (Predeterminado) Modo de enfoque: 16mm Lente Bloque Bloque Lente Anillo Anillo Boquilla Boquilla   3. Vuelva a montar la lente El lado rojo del bloque debe estar orientado hacia abajo. El lado curvo de la lente debe estar orientado hacia arriba. (Un consejo para determinar rápidamente el lado curvo es que debe reflejar su rostro completo al mirarlo). Gire el anillo en sentido antihorario para apretarlo.

Explicación de los soportes cortos y largos

Los soportes se utilizan para colocarlos en el soporte de la plataforma. El dispositivo rotativo se situará sobre los soportes para elevarlo o bajarlo manualmente o mediante la plataforma automática. Demostración con el rotativo desactivado Demostración con el rotativo activado Diferencia Soportes cortos Soportes largos Es más bajo en altura y se utiliza para objetos más pequeños. (Diámetro: 1mm - 54mm) Es más alto y se utiliza para objetos más grandes. (Diámetro: 54mm - 145mm) ¿Cómo se instalan los soportes? Habrá orificios en el soporte de la plataforma diseñados para los soportes. Los soportes tienen ejes que se pueden insertar en los orificios. Ajuste la distancia entre los ejes si es necesario.

Paso 6

Después de instalar los soportes, asegúrese de que la máquina esté apagada.
Localice el cable de conexión en la caja e insértelo en la parte trasera izquierda de la máquina.

Paso 7

Instale las mordazas en el dispositivo rotativo según el material que vaya a utilizar.
Consulte el manual para obtener instrucciones sobre la instalación de las mordazas.
Manual del FLUX Chuck Rotary
(*Se recomienda utilizar material desechable para practicar y realizar pruebas la primera vez.)

Paso 8

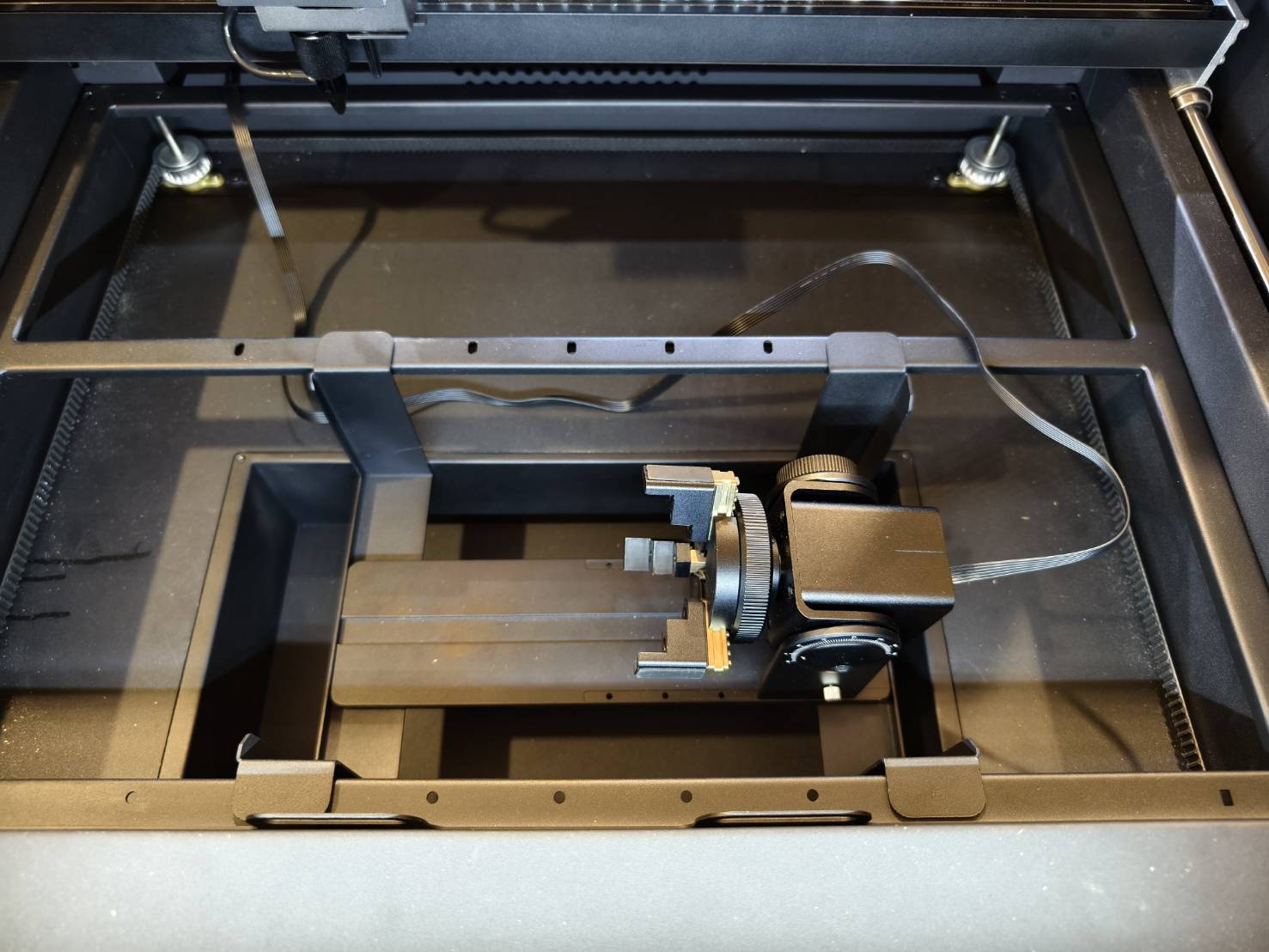

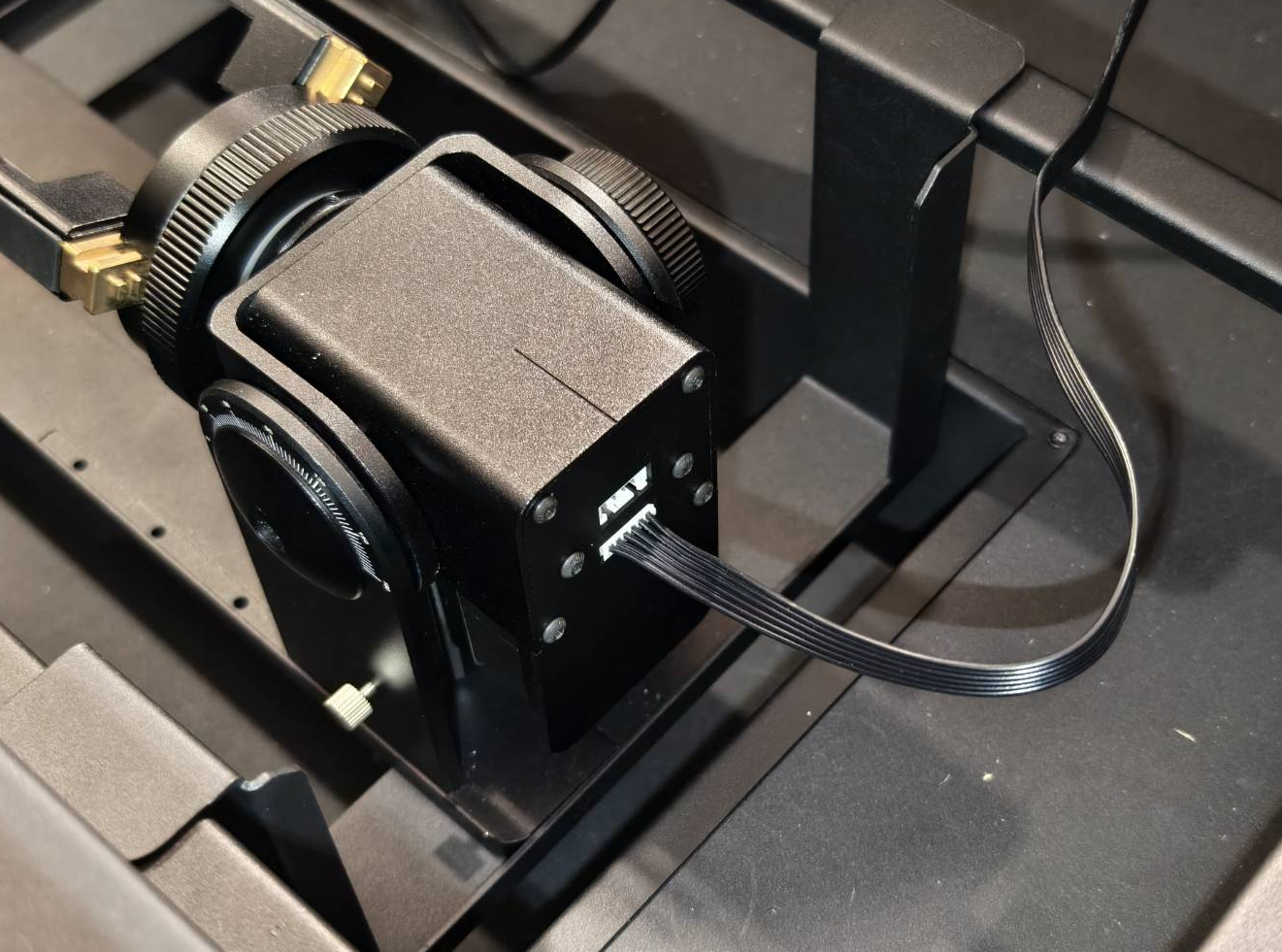

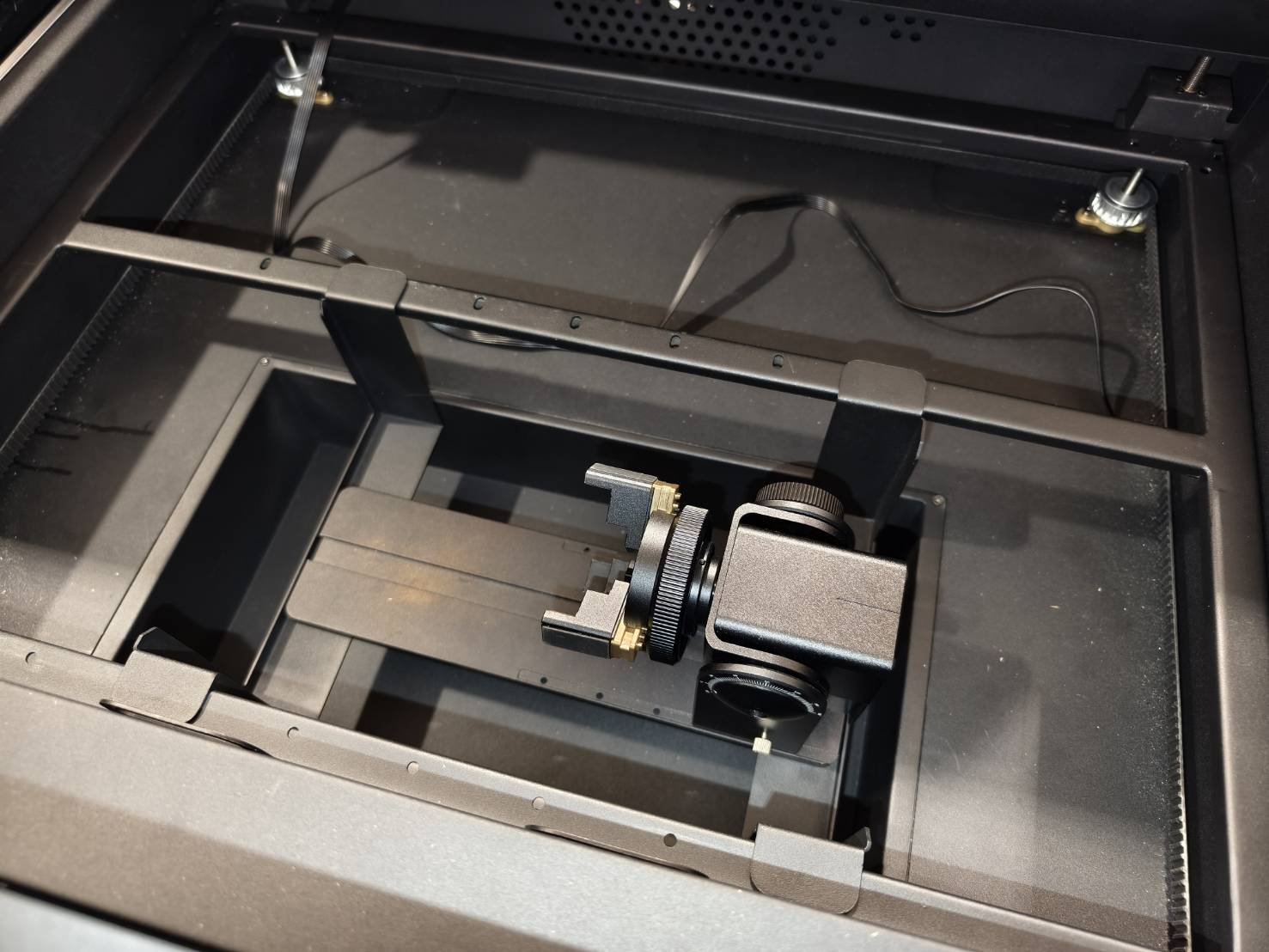

Coloque el Chuck rotatorio con las mordazas instaladas en los soportes e inserte el cable en el dispositivo.
*Asegúrese de que la máquina esté apagada. Conectar el cable con la máquina encendida podría dañar el dispositivo rotativo.

Paso 9

Encienda la máquina y vaya a "Configuración de hardware" para seleccionar el modo de enfoque correcto.

Máquina >> Configuración de hardware >> Página siguiente >> Modo de enfoque >> Seleccione el correcto

Paso 10

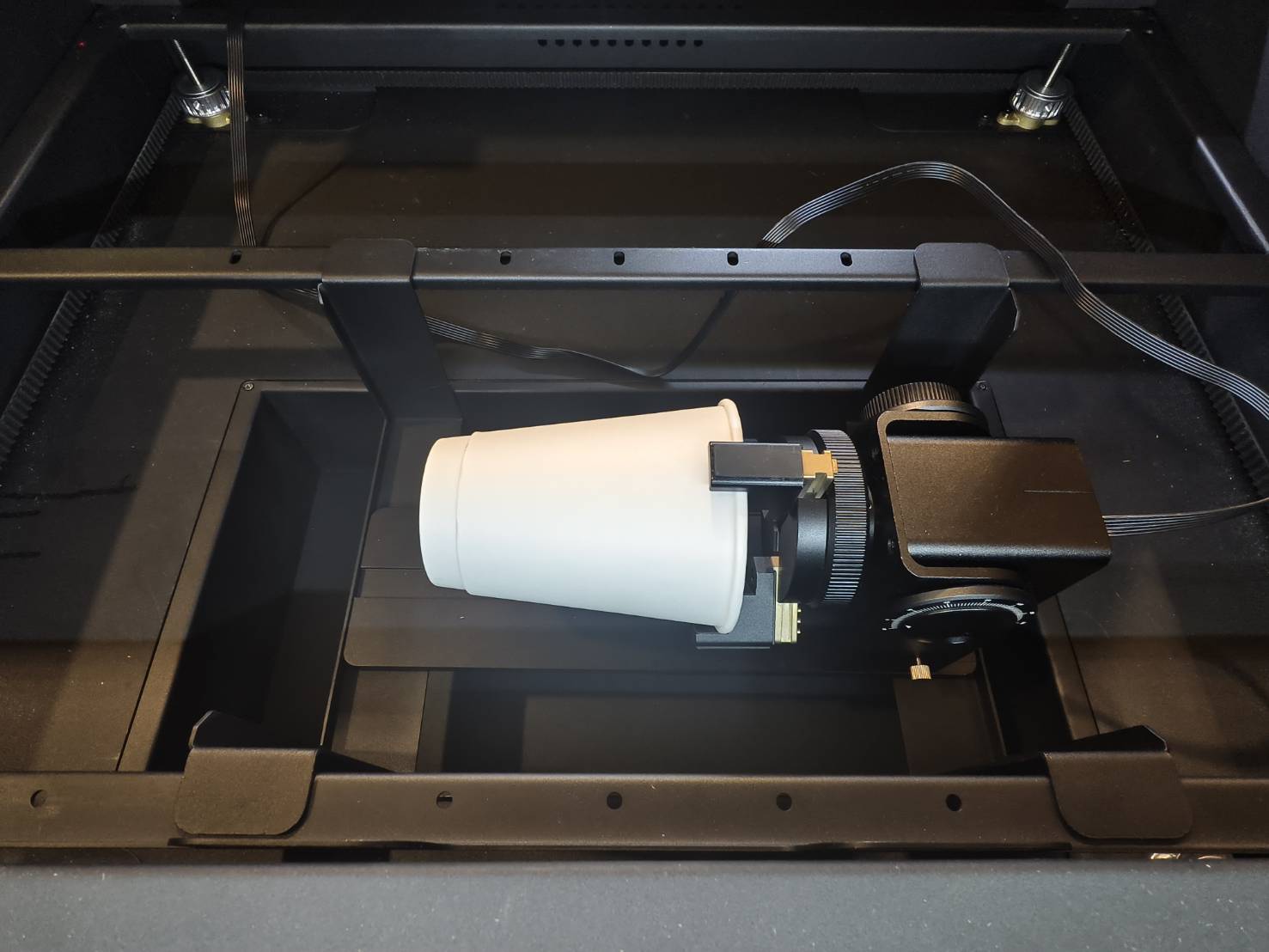

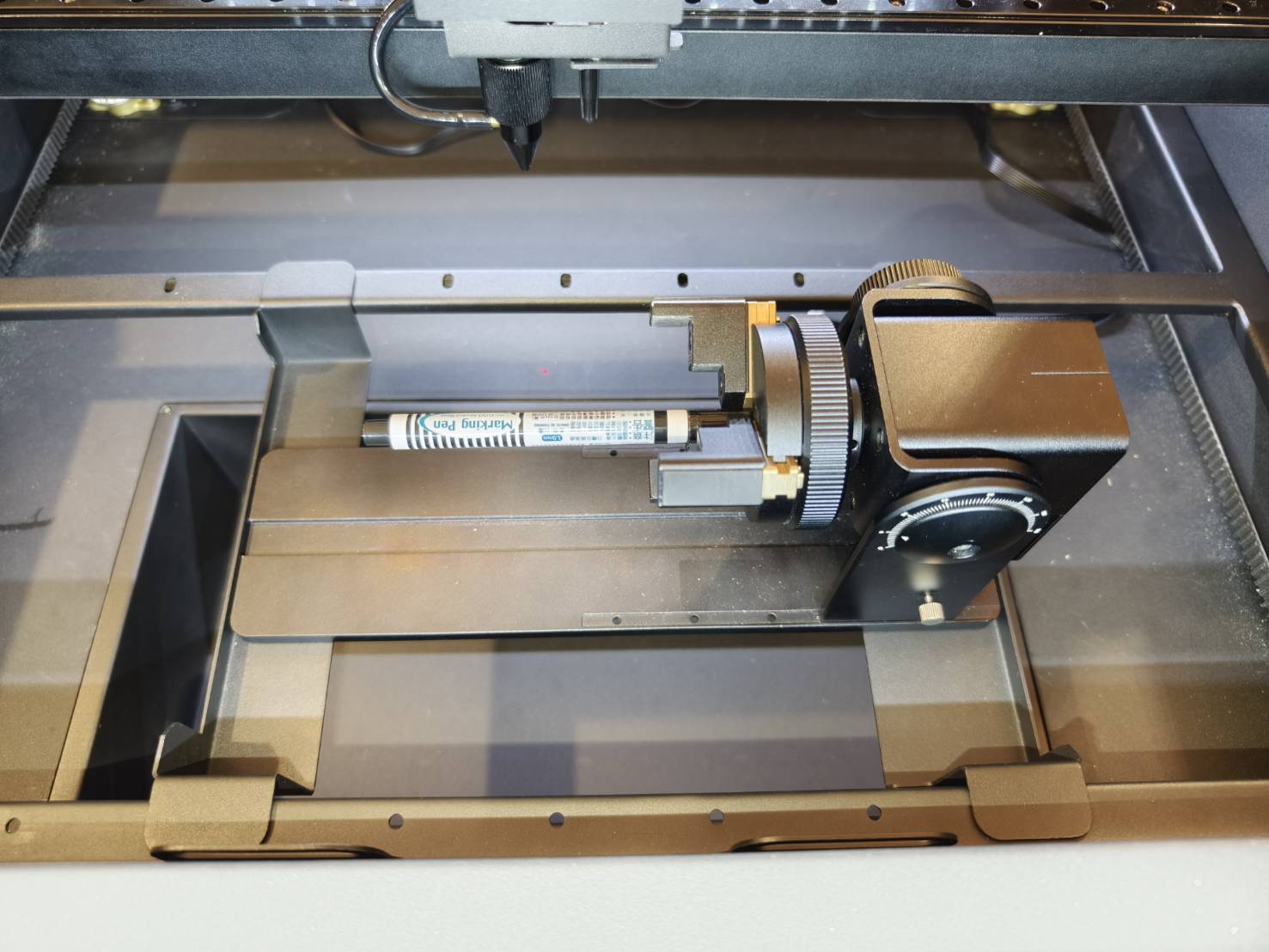

Sujete el material con el dispositivo rotativo y nivélelo.
(Consulte la Guía del Chuck Rotativo para sujetar diferentes formas.)

Paso 11

Realice el enfoque automático.
Si el enfoque automático no funciona, consulte el article para conocer el método de enfoque manual.

Paso 12

• Active la luz láser roja que saldrá de la punta de la boquilla.
  Si su láser rojo ya está activado, omita este paso.




• Máquina >> Ajustes de Hardware >> Página siguiente >> Luz Roja Fija >> ON


Paso 13

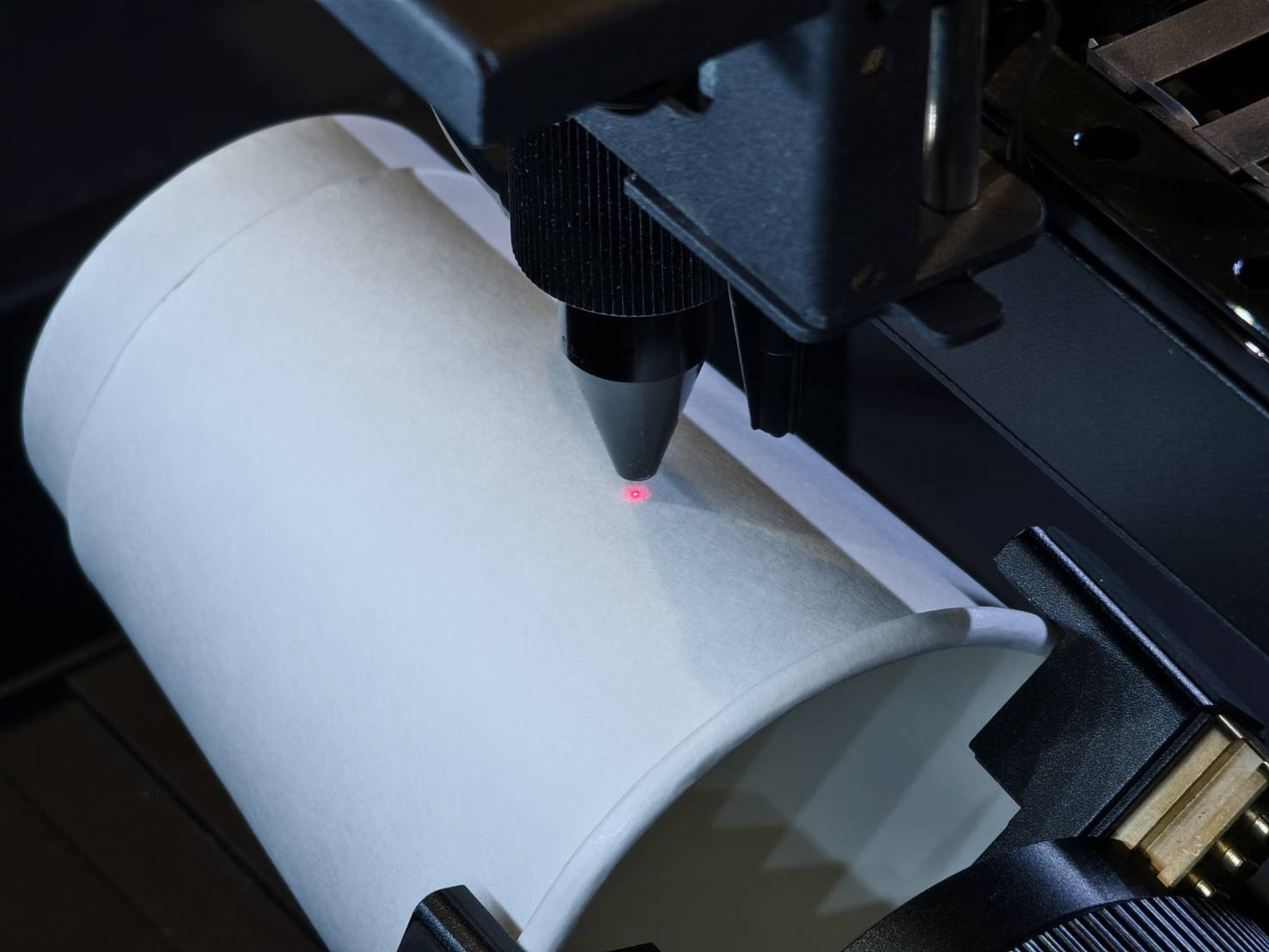

Mueva la punta de la boquilla al centro del área que desea grabar.
El punto de luz roja indica y determina la posición inicial.

Paso 14

Ejecute Beam Studio.

Paso 15

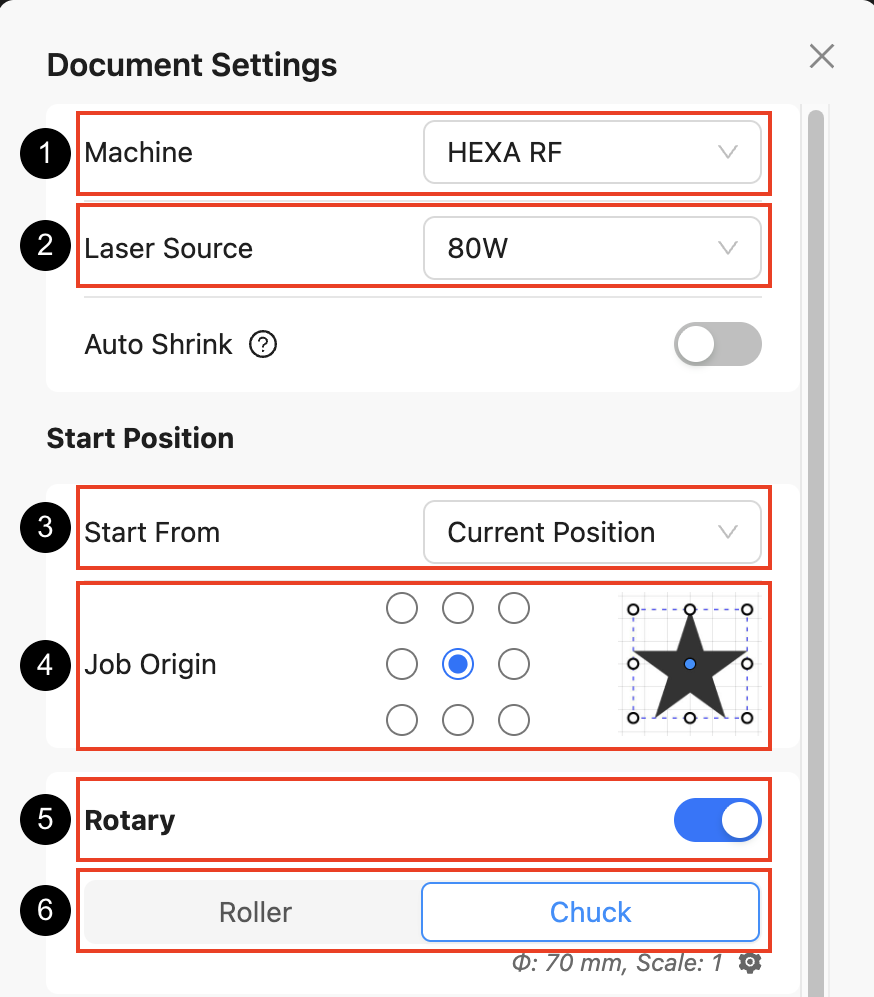

Vaya a "Ajustes del documento" y realice los cambios.

1. Cambie el área de trabajo a su máquina. 2.  Seleccione la fuente láser correcta de su máquina. (Solo HEXA RF) 3.  Cambie la opción Comenzar desde a "Posición actual". 4.  Para el origen del trabajo, seleccione "Centro".  5. Active la función rotatoria. 6.  Seleccione el tipo de rotatorio correcto.

Posición predeterminada (La parte superior es plana.)	Posición invertida (El motor está arriba.)

Paso 16

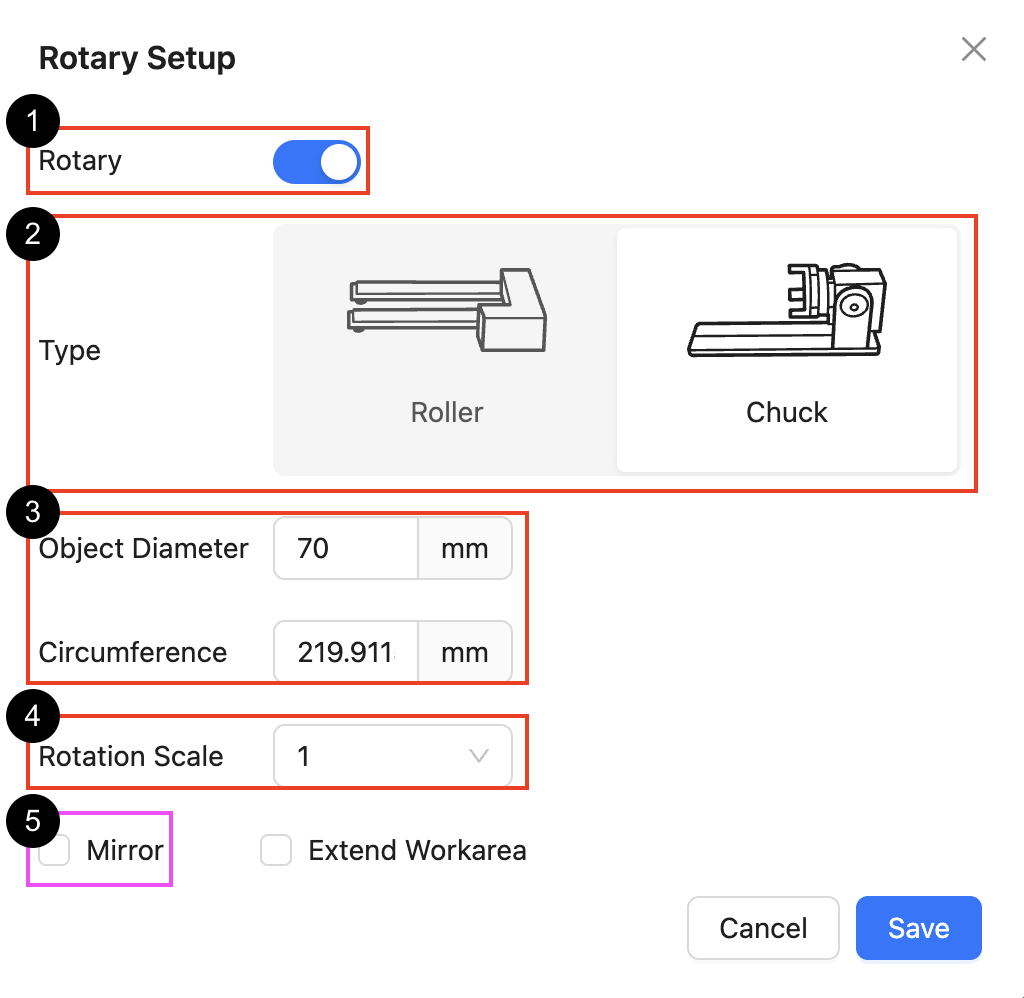

Vaya a "Configuración rotativa" y realice los cambios.

1. Asegúrese de que la función Rotativa esté activada. 2. Seleccione el tipo de rotatorio correcto. 3. Introduzca el tamaño de su material medido en el Paso. (Puede introducir cualquiera de los valores y el software calculará automáticamente el otro). 4.  La escala rotativa se utiliza cuando el resultado del grabado es menor o mayor que el diseño original. Configuración predeterminada: Beambox II configurado en "1" HEXA RF configurado en "2" 5. Debe activar la función de espejo si su dispositivo rotativo está invertido. Si no está invertido, déjelo desactivado. (Solo disponible para Ador.)

Posición predeterminada (La parte superior es plana.)	Posición invertida (El motor está arriba.)

Paso 17

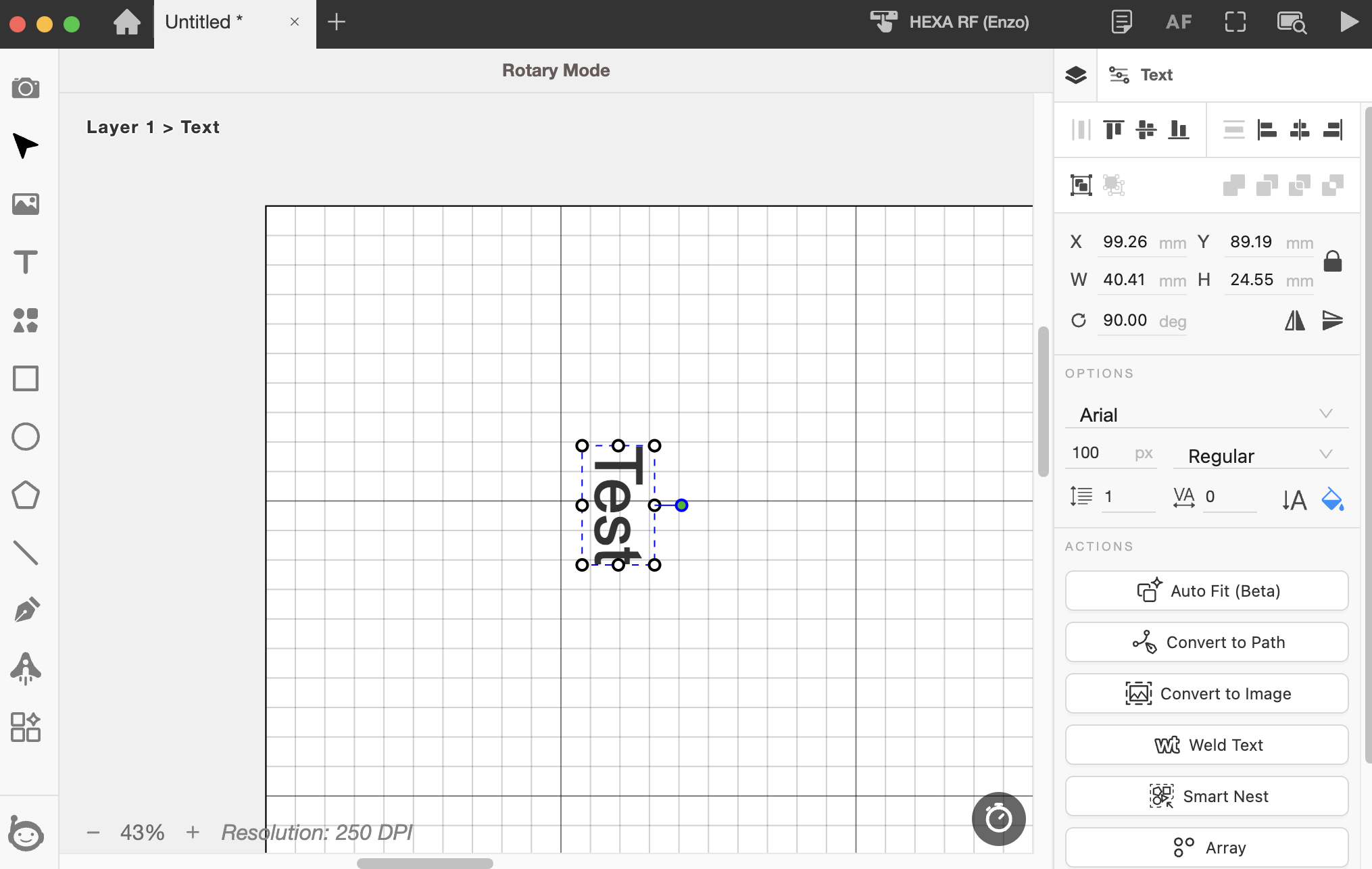

Cree un objeto de grabado o importe el suyo propio.

Dependiendo de su diseño, normalmente se rotará 90 grados para que coincida con la orientación del material.

Paso 18

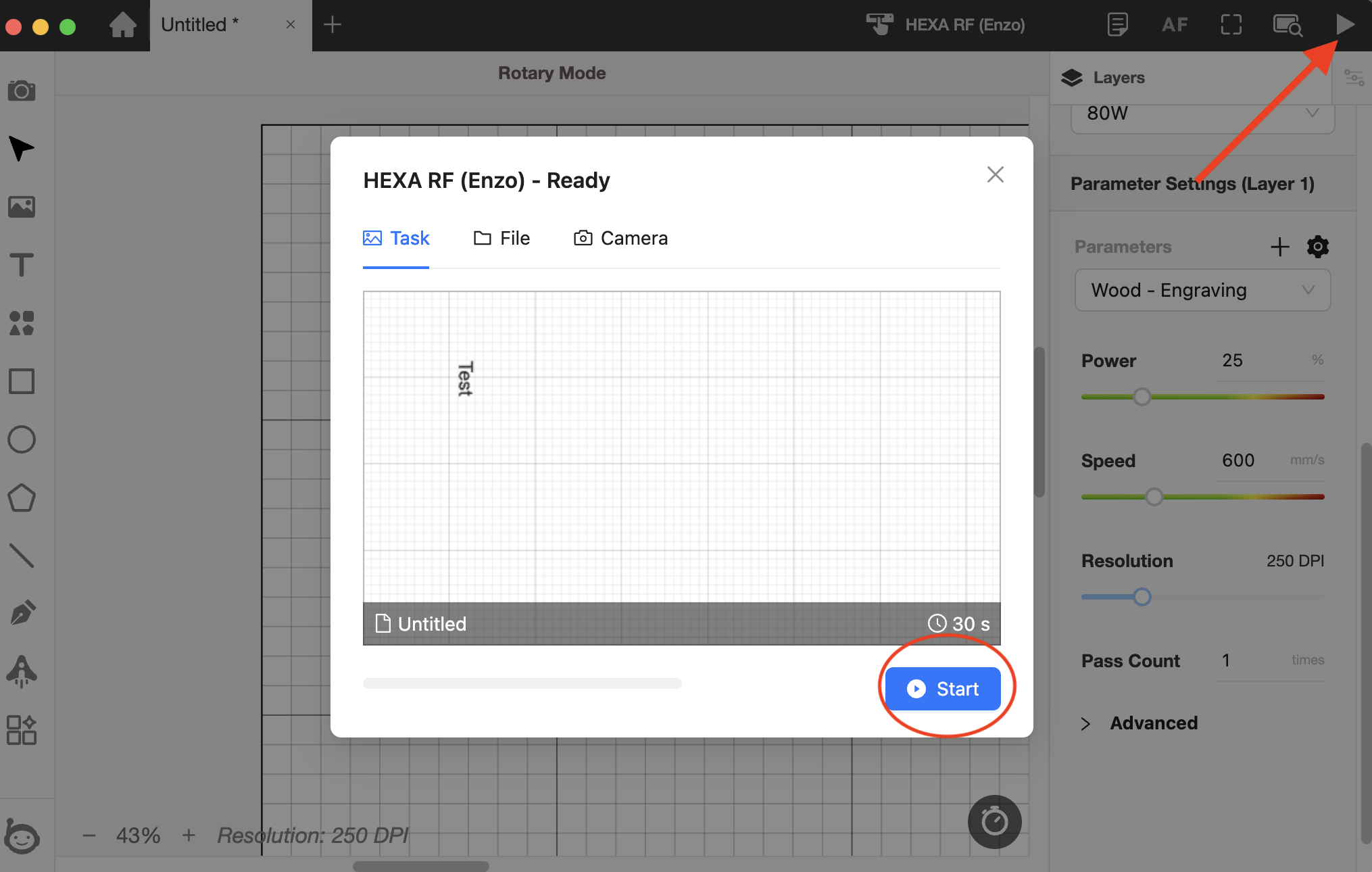

Utilice la función "Marco de ejecución" para ver la trayectoria del grabado.

Elija "Enmarcar" para ver el cuadro delimitador del diseño o archivo. Después de hacer clic en "Iniciar", el cabezal láser comenzará a moverse y la trayectoria indicará el área de grabado para esta tarea. El punto de inicio es la posición actual de la boquilla del láser. Su trayectoria dependerá del "Origen del trabajo" seleccionado en el Paso. Cuando se selecciona el centro, el punto de inicio se establecerá en el centro del diseño. El centro se utiliza habitualmente para trabajos rotativos. Puede mover el cabezal láser para cambiar el área de grabado hasta que se acepte la posición.

Paso 19

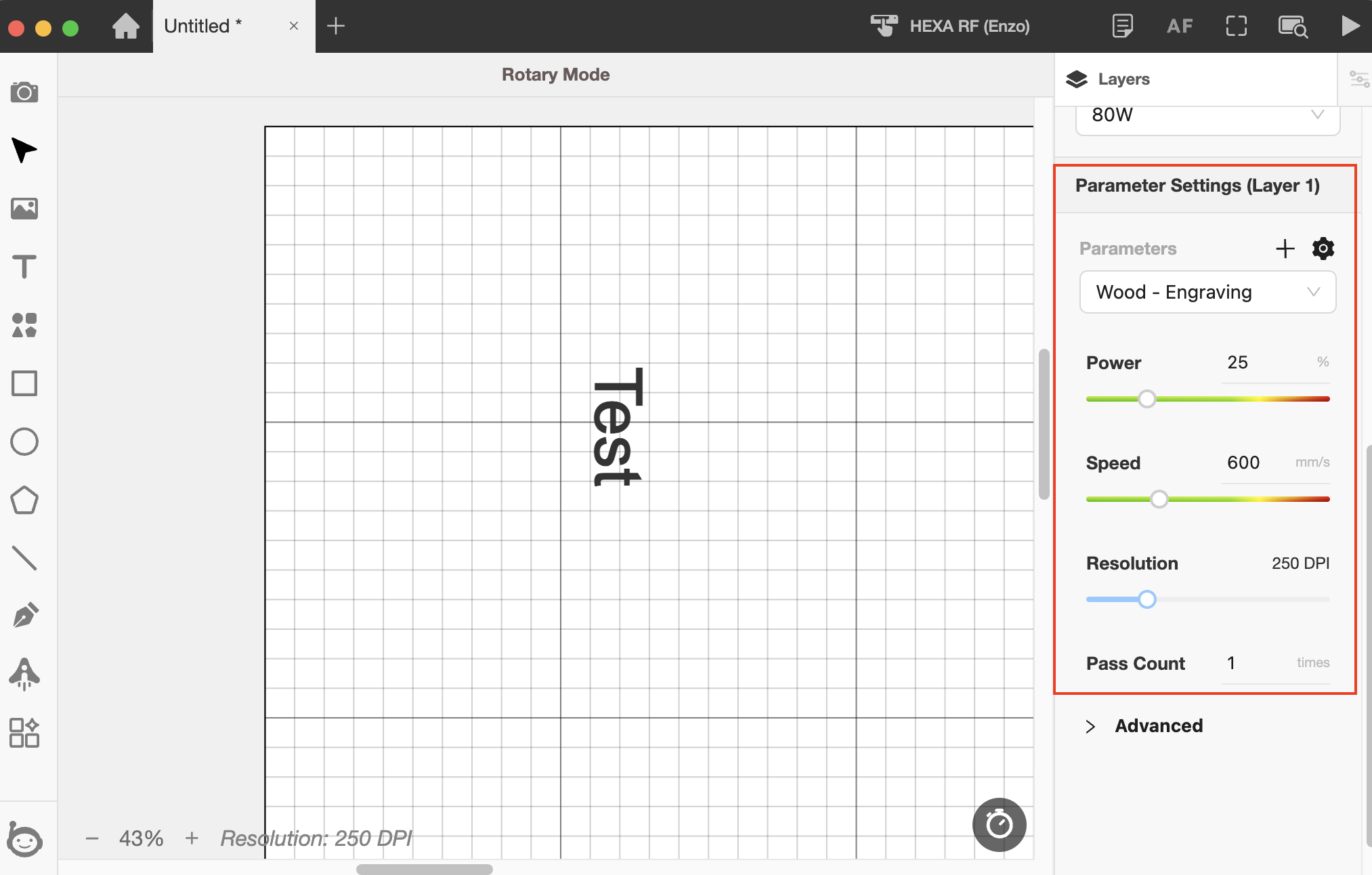

Una vez confirmada la posición de grabado, configure los parámetros correctos de velocidad y potencia según el material.

Paso 20

Cierre la puerta y comience la tarea.

Paso 21

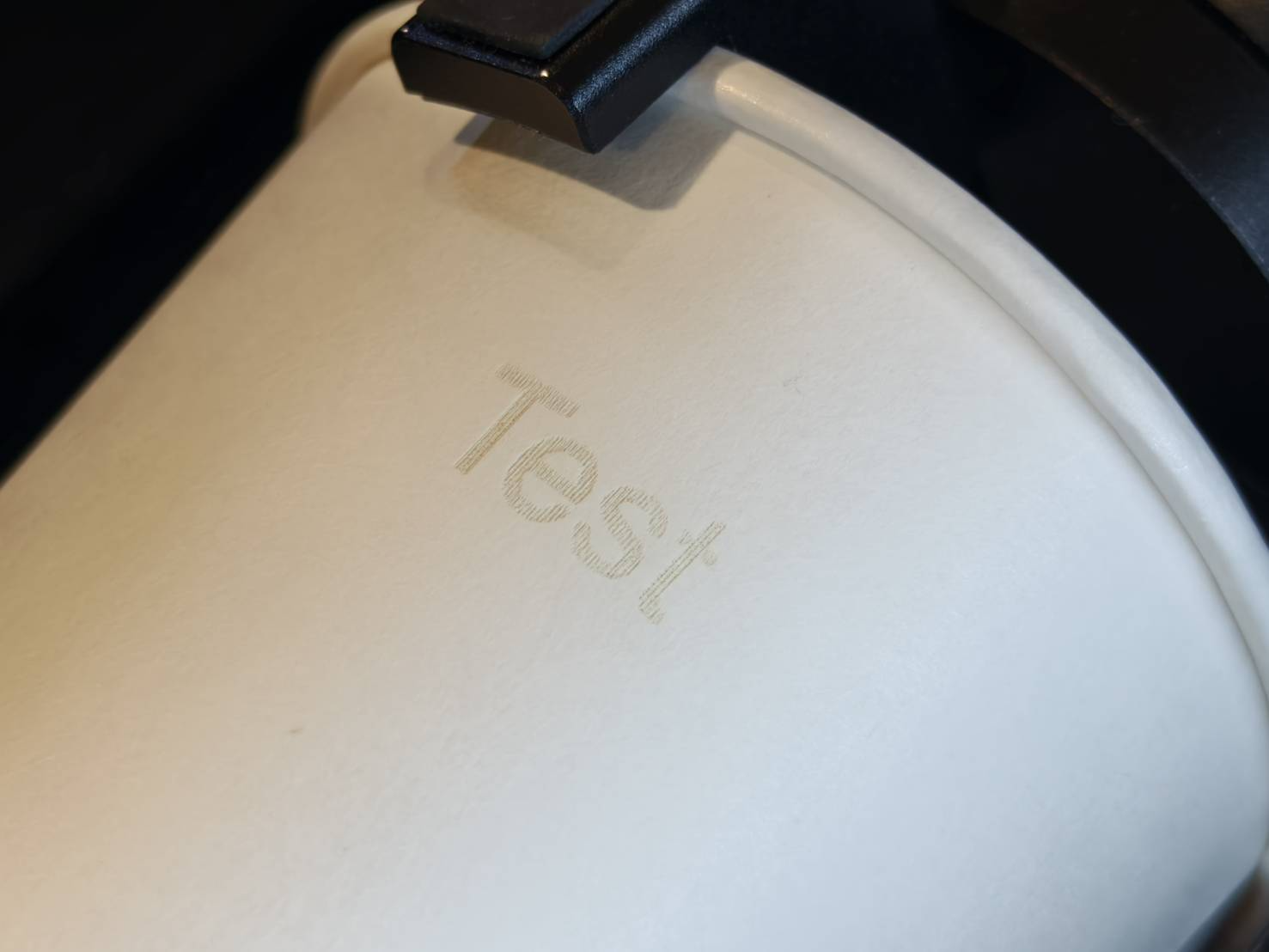

Compruebe el resultado.

Paso 22 (Opcional)

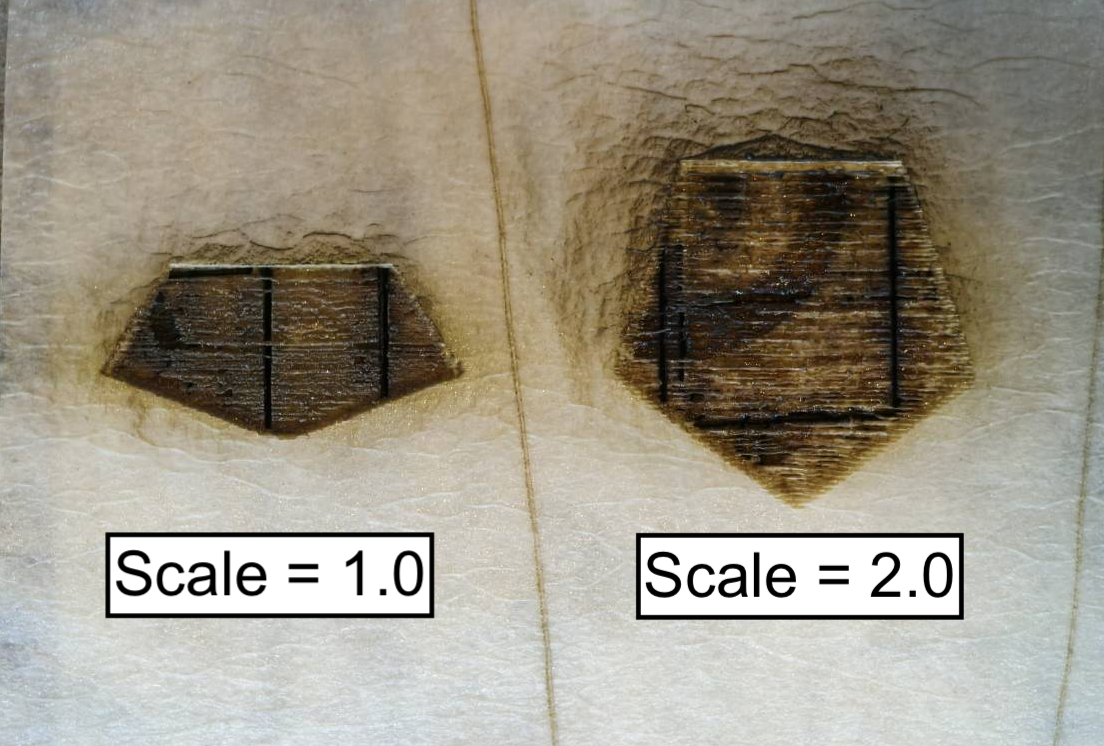

⚠︎ Si observa alguna anomalía en el resultado del grabado (acortado o alargado), consulte la vídeo siguiente para ajustar la configuración de escala de rotación.

• Si el resultado es mayor que el diseño original, ajuste la escala a 0,5 para reducirlo.
• Si el resultado es menor que el diseño original, ajuste la escala a 1,5 o 2,0 para ampliarlo.

#FIN

Paso 1

Asegúrese de tener las siguientes versiones de software y firmware para utilizar la función rotativa.

Paso 2

Retire el panel de abeja y el soporte de la plataforma.

Paso 3

Vuelva a instalar el soporte de la plataforma.

Paso 4

Mida el diámetro o la circunferencia de su material y anótelo para usarlo posteriormente.
(Se recomienda utilizar material de práctica y pruebas la primera vez).

Paso 5

Consulte la tabla siguiente para instalar los soportes giratorios correctos y seleccionar la distancia adecuada de la lente de enfoque según el diámetro de su objeto.

Tabla de Tamaños y Soportes

Explicación del modo de enfoque

Por defecto, la lente de enfoque estará en la parte superior y tendrá 4mm, lo que significa que la distancia entre la punta de la boquilla y la superficie del material será de 4mm. Para materiales más pequeños, es posible que la punta de la boquilla no alcance los 4mm predeterminados. Por lo tanto, se puede aumentar la distancia cambiando la posición de la lente a la parte inferior de la boquilla. Cuando la lente está en la parte inferior, la distancia entre la punta y la superficie se puede aumentar hasta 16mm. ¿Cómo cambiar la posición de la lente? 1. Desmontar la lente   2. Determinar el orden del modo de enfoque   Modo de enfoque: 4mm (Predeterminado) Modo de enfoque: 16mm Lente Bloque Bloque Lente Anillo Anillo Boquilla Boquilla   3. Vuelva a montar la lente El lado rojo del bloque debe estar orientado hacia abajo. El lado curvo de la lente debe estar orientado hacia arriba. (Un consejo para determinar rápidamente el lado curvo es que debe reflejar su rostro completo al mirarlo). Gire el anillo en sentido antihorario para apretarlo.

Explicación de los soportes

Los soportes se utilizan para colocarlos en el soporte de la plataforma. El dispositivo rotativo se situará sobre los soportes para elevarlo o bajarlo manualmente o mediante la plataforma automática. Soportes cortos Es más bajo en altura y se utiliza para objetos más pequeños. (Diámetro: 1mm - 54mm) ¿Cómo se instalan los soportes? Habrá orificios en el soporte de la plataforma diseñados para los soportes. Los soportes tienen ejes que se pueden insertar en los orificios. Ajuste la distancia entre los ejes si es necesario.

Paso 6

Después de instalar los soportes, asegúrese de que la máquina esté apagada.
Localice el cable de conexión en la caja e insértelo en la parte trasera izquierda de la máquina.

Paso 7

Instale las mordazas en el dispositivo rotativo según el material que vaya a utilizar.
Consulte el manual para obtener instrucciones sobre la instalación de las mordazas.
Manual del FLUX Chuck Rotary
(*Se recomienda utilizar material desechable para practicar y realizar pruebas la primera vez.)

Paso 8

Coloque el Chuck rotatorio con las mordazas instaladas en los soportes e inserte el cable en el dispositivo.
*Asegúrese de que la máquina esté apagada. Conectar el cable con la máquina encendida podría dañar el dispositivo rotativo.

Paso 9

Encienda la máquina y vaya a "Configuración de hardware" para seleccionar el modo de enfoque correcto.

Máquina >> Configuración de hardware >> Página siguiente >> Modo de enfoque >> Seleccione el correcto

Paso 10

Sujete el material con el dispositivo rotativo y nivélelo.
(Consulte la Guía del Chuck Rotativo para sujetar diferentes formas.)

Paso 11

Realice el enfoque automático.
Si el enfoque automático no funciona, consulte el article para conocer el método de enfoque manual.

Paso 12

• Active la luz láser roja que saldrá de la punta de la boquilla.
  Si su láser rojo ya está activado, omita este paso.




• Máquina >> Ajustes de Hardware >> Página siguiente >> Luz Roja Fija >> ON

Paso 13

Mueva la punta de la boquilla al centro del área que desea grabar.
El punto de luz roja indica y determina la posición inicial.

Paso 14

Ejecute Beam Studio.

Paso 15

Vaya a "Ajustes del documento" y realice los cambios.

1. Cambie el área de trabajo a su máquina. 2.  Seleccione la fuente láser correcta de su máquina. (Solo HEXA RF) 3.  Cambie la opción Comenzar desde a "Posición actual". 4.  Para el origen del trabajo, seleccione "Centro".  5. Active la función rotatoria. 6.  Seleccione el tipo de rotatorio correcto.

Posición predeterminada (La parte superior es plana.)	Posición invertida (El motor está arriba.)

Paso 16

Vaya a "Configuración rotativa" y realice los cambios.

1. Asegúrese de que la función Rotativa esté activada. 2. Seleccione el tipo de rotatorio correcto. 3. Introduzca el tamaño de su material medido en el Paso. (Puede introducir cualquiera de los valores y el software calculará automáticamente el otro). 4.  La escala rotativa se utiliza cuando el resultado del grabado es menor o mayor que el diseño original. Configuración predeterminada: Beambox II configurado en "1" HEXA RF configurado en "2" 5. Debe activar la función de espejo si su dispositivo rotativo está invertido. Si no está invertido, déjelo desactivado. (Solo disponible para Ador.)

Posición predeterminada (La parte superior es plana.)	Posición invertida (El motor está arriba.)

Paso 17

• Cree un objeto de grabado o importe el suyo propio.


• Dependiendo de su diseño, normalmente se rotará 90 grados para que coincida con la orientación del material.


Paso 18

Utilice la función "Marco de ejecución" para ver la trayectoria del grabado.

Elija "Enmarcar" para ver el cuadro delimitador del diseño o archivo. Después de hacer clic en "Iniciar", el cabezal láser comenzará a moverse y la trayectoria indicará el área de grabado para esta tarea. El punto de inicio es la posición actual de la boquilla del láser. Su trayectoria dependerá del "Origen del trabajo" seleccionado en el Paso. Cuando se selecciona el centro, el punto de inicio se establecerá en el centro del diseño. El centro se utiliza habitualmente para trabajos rotativos. Puede mover el cabezal láser para cambiar el área de grabado hasta que se acepte la posición.

Paso 19

Una vez confirmada la posición de grabado, configure los parámetros correctos de velocidad y potencia según el material.

Paso 20

Cierre la puerta y comience la tarea.

Paso 21

Compruebe el resultado.

Paso 22 (Opcional)

⚠︎ Si observa alguna anomalía en el resultado del grabado (acortado o alargado), consulte el vídeo siguiente para ajustar la configuración de escala de rotación.

• Si el resultado es mayor que el diseño original, ajuste la escala a 0,5 para reducirlo.
• Si el resultado es menor que el diseño original, ajuste la escala a 1,5 o 2,0 para ampliarlo.

#FIN
