Guía de instalación del módulo rotatorio 2.0 para Beambox II

• Beambox II + Extension Pocket + Rotary 2.0

• Beambox II + Rotary 2.0

Paso 1

Instale el complemento BB2 Extension Pocket siguiendo la guía a continuación.
Guía de instalación de Extension Pocket

Paso 2

Asegúrese de tener las siguientes versiones de software y firmware para utilizar la función rotativa.

Paso 3

Vuelva a instalar el soporte de la plataforma.

Paso 4

Mida el diámetro o la circunferencia de su material y anótelo para su uso posterior.
(Se recomienda utilizar el material de práctica y prueba para el primer uso).

Paso 5

Consulte la tabla siguiente para instalar los soportes rotatorios correctos y seleccionar la distancia adecuada de la lente de enfoque según el diámetro de su objeto.

Explicación del Modo de Enfoque

Por defecto, la lente de enfoque estará en la posición superior y tendrá una distancia focal de 4 mm, lo que significa que habrá una distancia de 4 mm entre la punta de la boquilla y la superficie del material. Para materiales más pequeños, es posible que la punta de la boquilla no alcance los 4 mm predeterminados. Por lo tanto, se puede aumentar la distancia cambiando la posición de la lente a la parte inferior de la boquilla. Cuando la lente está en la posición inferior, la distancia entre la punta y la superficie se puede aumentar hasta 16 mm. ¿Cómo se cambia la posición de la lente? 1. Desmonte la Lente   2. Determine el Orden del Modo de Enfoque Modo de Enfoque: 4 mm (Predeterminado) Modo de Enfoque: 16 mm Lente Bloque Bloque Lente Anillo Anillo Boquilla Boquilla   3. Vuelva a montar la lente El lado rojo del bloque debe estar orientado hacia abajo. El lado curvo de la lente debe estar orientado hacia arriba. (Un consejo para determinar rápidamente el lado curvo es que debería reflejar su rostro completo al mirarlo). Gire el anillo en sentido antihorario para apretarlo.

Explicación de los soportes cortos y largos

Los soportes se utilizan para colocarlos en el soporte de la plataforma. El módulo rotatorio se colocará sobre los soportes para poder elevarlo o bajarlo manualmente o utilizando la plataforma automática. Demostración con el módulo rotatorio desactivado Demostración con el módulo rotatorio activado   Diferencia Soportes cortos Soportes largos Tienen menor altura y se utilizan para objetos más pequeños.  Tienen mayor altura y se utilizan para objetos más grandes.   ¿Cómo se instalan los soportes? En el soporte de la plataforma hay orificios diseñados para los soportes. Los soportes tienen ejes que se pueden insertar en los orificios. Ajuste la distancia entre los ejes si es necesario.

Paso 6

Tras instalar los soportes, asegúrese de que la máquina esté apagada.

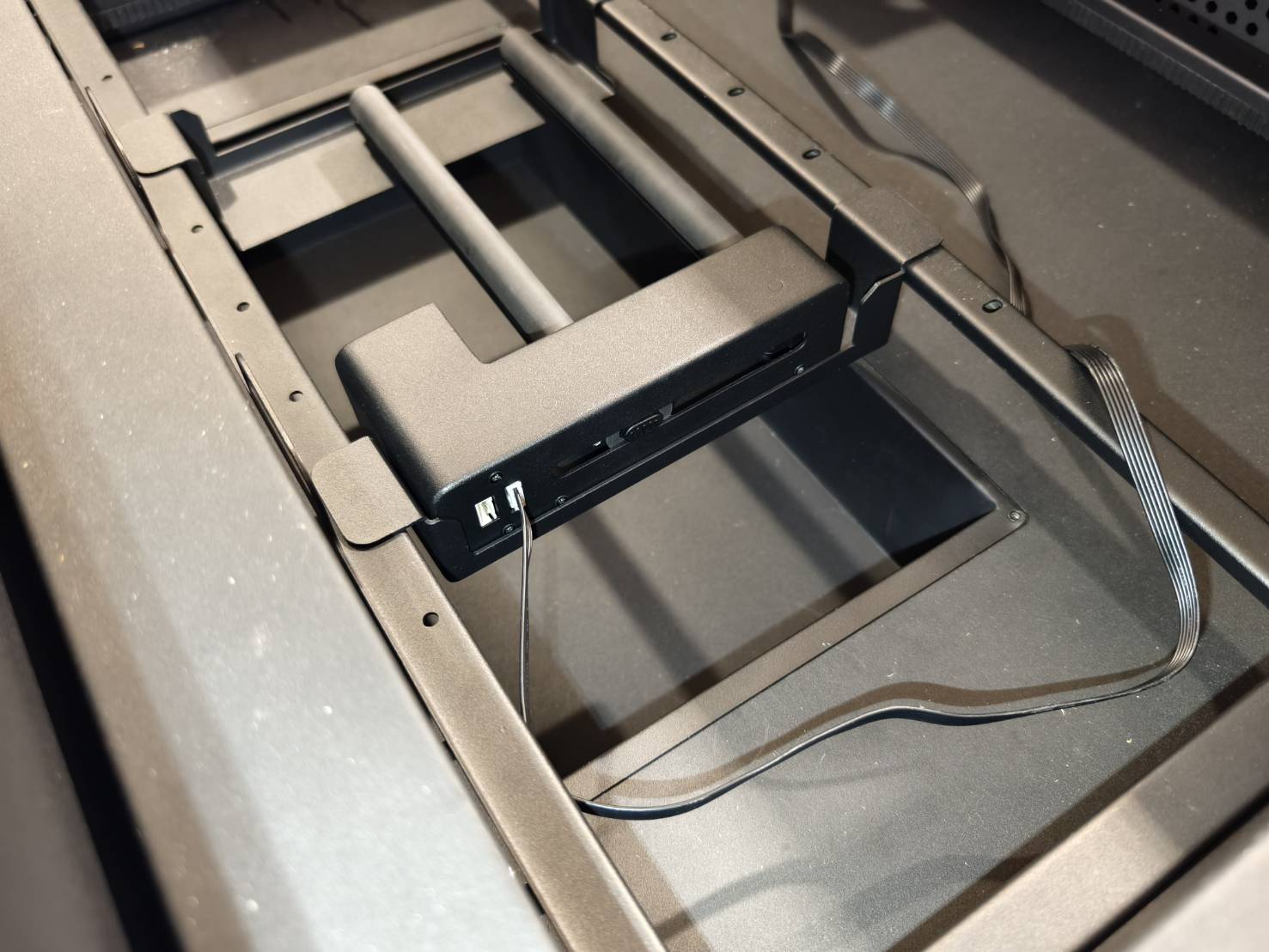

Localice el cable de conexión en la caja e insértelo en la parte posterior izquierda de la máquina.

Paso 7

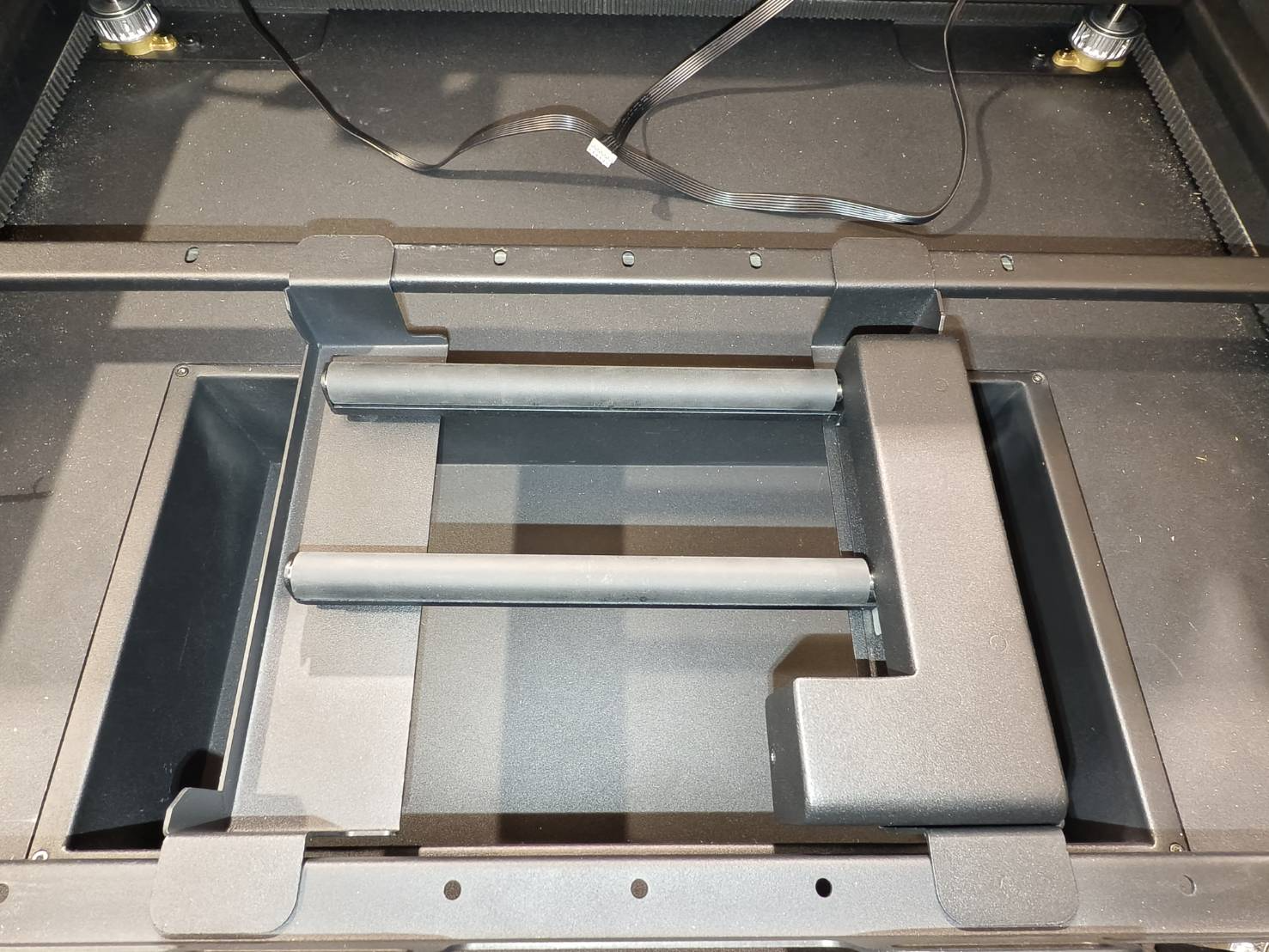

Coloque el módulo rotatorio sobre los soportes y conecte el cable al dispositivo.
*Asegúrese de que la máquina esté apagada. Conectar el cable con la máquina encendida podría dañar el módulo rotatorio.

A continuación, se muestra cómo ajustar los rodillos del módulo rotatorio.
(Simplemente mantenga pulsado el botón de la derecha y los rodillos se podrán mover libremente)

Paso 8

Encienda la máquina y vaya a "Configuración de hardware" para seleccionar el modo de enfoque correcto.

Máquina >> Configuración de hardware >> Página siguiente >> Modo de enfoque >> Seleccione el correcto

Paso 9

Coloque el material en el módulo rotatorio y nivélelo si es necesario utilizando el módulo de soporte.

Para diferentes formas, consulte las siguientes guías, que incluyen instrucciones para colocar distintos objetos.

• Ador Rotary - Iniciar grabado - Paso 3
• HEXA - Guía de instalación de Rotary 2.0 - 01:10 - 04:15

Paso 10

Realice el enfoque automático.
Si el enfoque automático no funciona, consulte el article para el método de enfoque manual.

Paso 11

• Active la luz láser roja que saldrá de la punta de la boquilla.
  Si el láser rojo ya está activado, omita este paso.



• Máquina >> Ajustes de hardware >> Página siguiente >> Luz roja fija >> ON


Paso 12

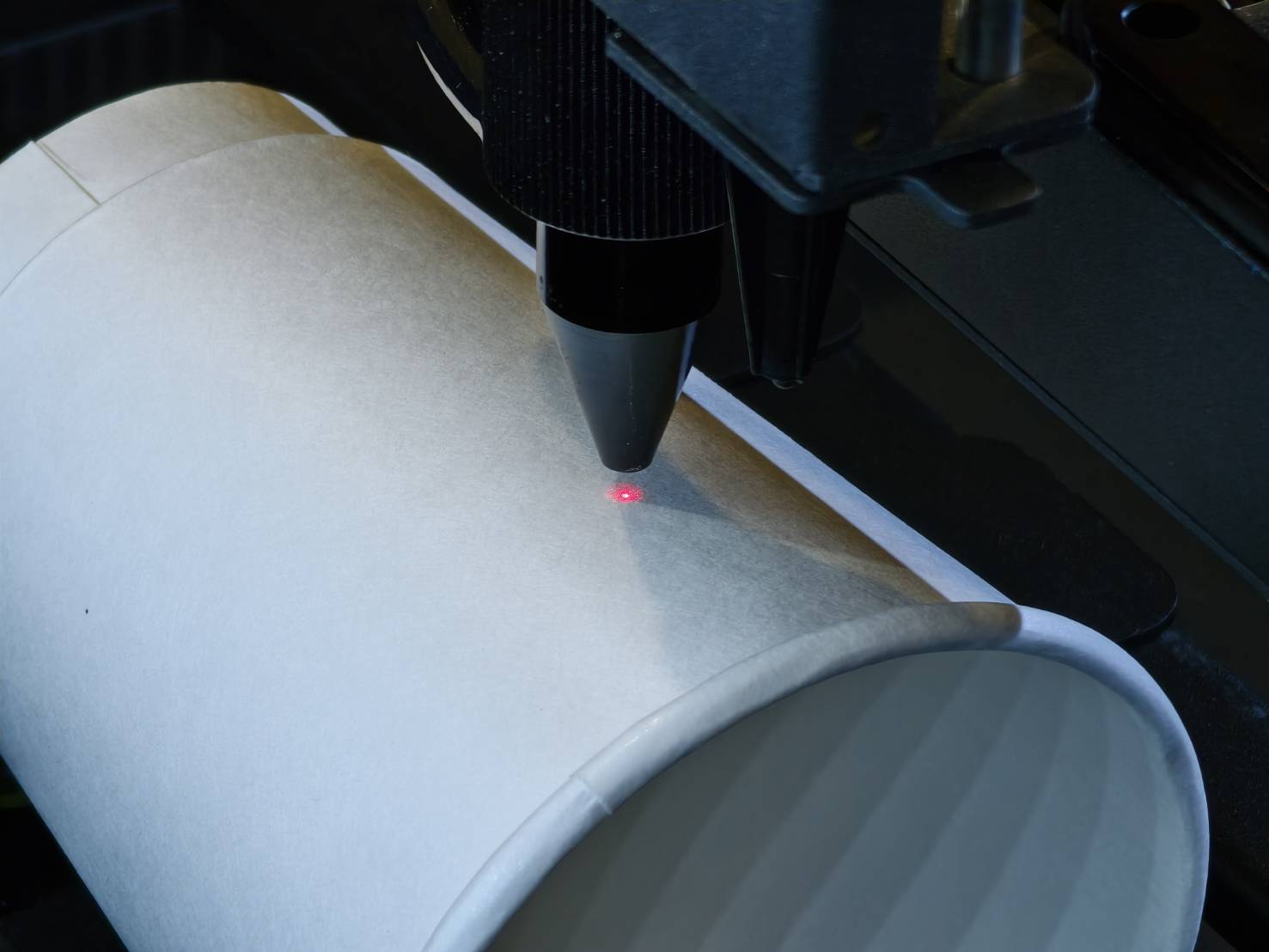

Mueva la punta de la boquilla al centro del área que desea grabar.
El punto de luz roja indica y determina la posición inicial.

Paso 13

Inicie Beam Studio.

Paso 14

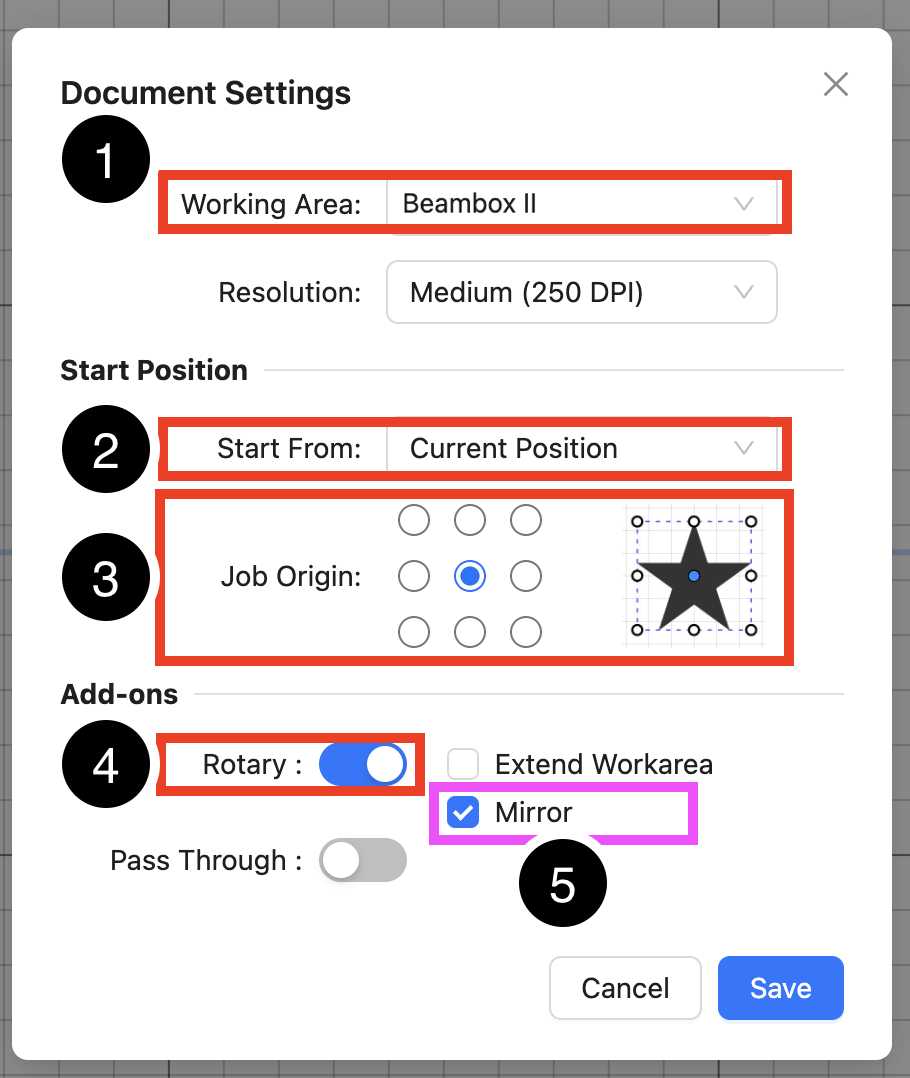

Vaya a "Ajustes del documento" y realice los cambios.

1. Cambie el Área de trabajo a "Beambox II". 2. Cambie la opción Comenzar desde a "Posición actual". 3. Para el Origen del trabajo, seleccione "Centro".  4. Active la función Rotativa. 5. Para el Espejo, debe activar la función de espejo si su rotativa está invertida (Rodillos a la derecha). Si no está invertida, déjela desactivada. (Solo disponible para Ador.)

Paso 15

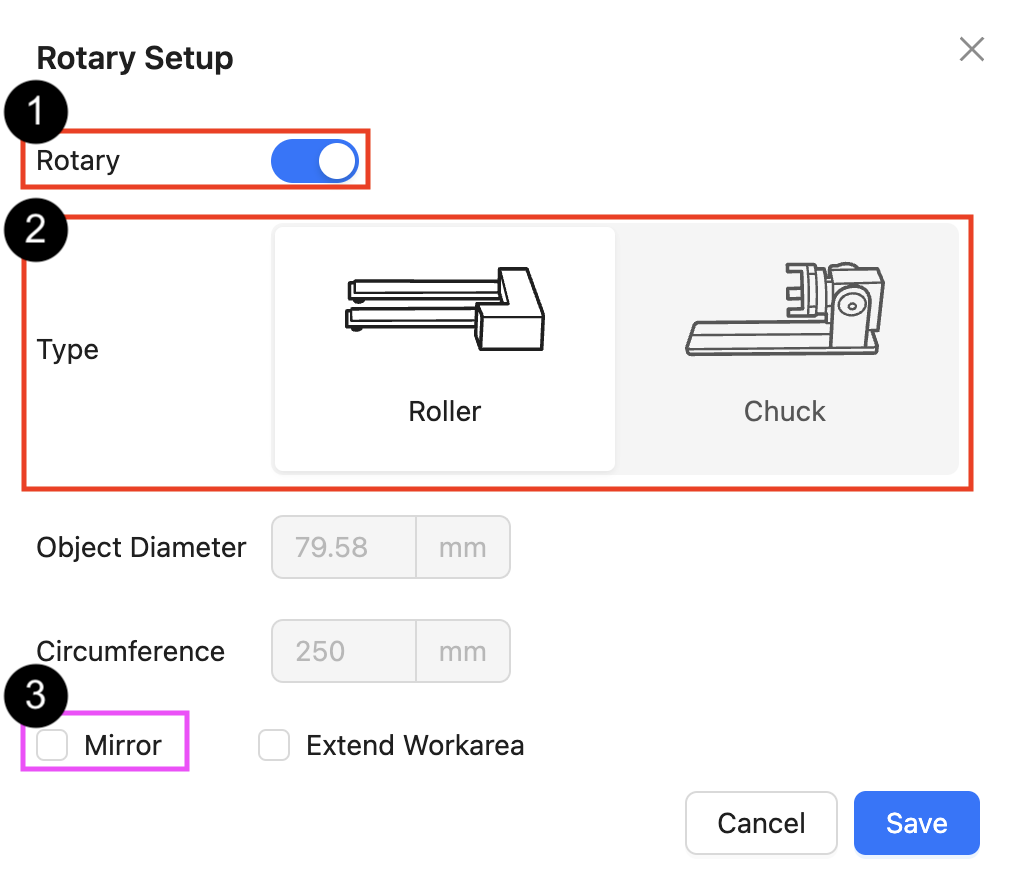

Vaya a "Configuración de rotativa" y realice los cambios.

1. Asegúrese de que la función Rotativa esté activada.   2. Seleccione "Rodillo" como tipo.   3. Debe activar la función de espejo si su rotativa está invertida (Rodillos a la derecha). Si no está invertida, déjela desactivada. (Solo disponible para Ador.)

Paso 16

Cree un objeto de grabado o importe el suyo propio.

Dependiendo de su diseño, normalmente se girará 90 grados para que coincida con la orientación del material.

Paso 17

Después de configurar su diseño, mueva el centro del mismo a la línea azul.

Paso 18

Utilice la función "Recorrido" para ver la trayectoria del grabado.

Elija "Enmarcar" para ver el cuadro delimitador del diseño o archivo. Después de hacer clic en "Iniciar", el cabezal láser comenzará a moverse y la trayectoria indicará el área de grabado para esta tarea. El punto de inicio es la posición actual de la boquilla del láser. Su trayectoria dependerá del "Origen del trabajo" seleccionado en el Paso. Cuando se selecciona el centro, el punto de inicio se establecerá en el centro del diseño. El centro se usa generalmente para trabajos rotatorios. Puede mover el cabezal láser para cambiar el área de grabado hasta que la posición sea aceptable.

⚠︎ Si nota alguna anomalía en el rango o tamaño de grabado (acortado o alargado), consulte el vídeo a continuación para ajustar la configuración de la escala de rotación.

Paso 19

Una vez confirmada la posición de grabado, establezca los parámetros correctos de velocidad y potencia según su material.

Paso 20

Cierre la puerta e inicie el trabajo.

Paso 21

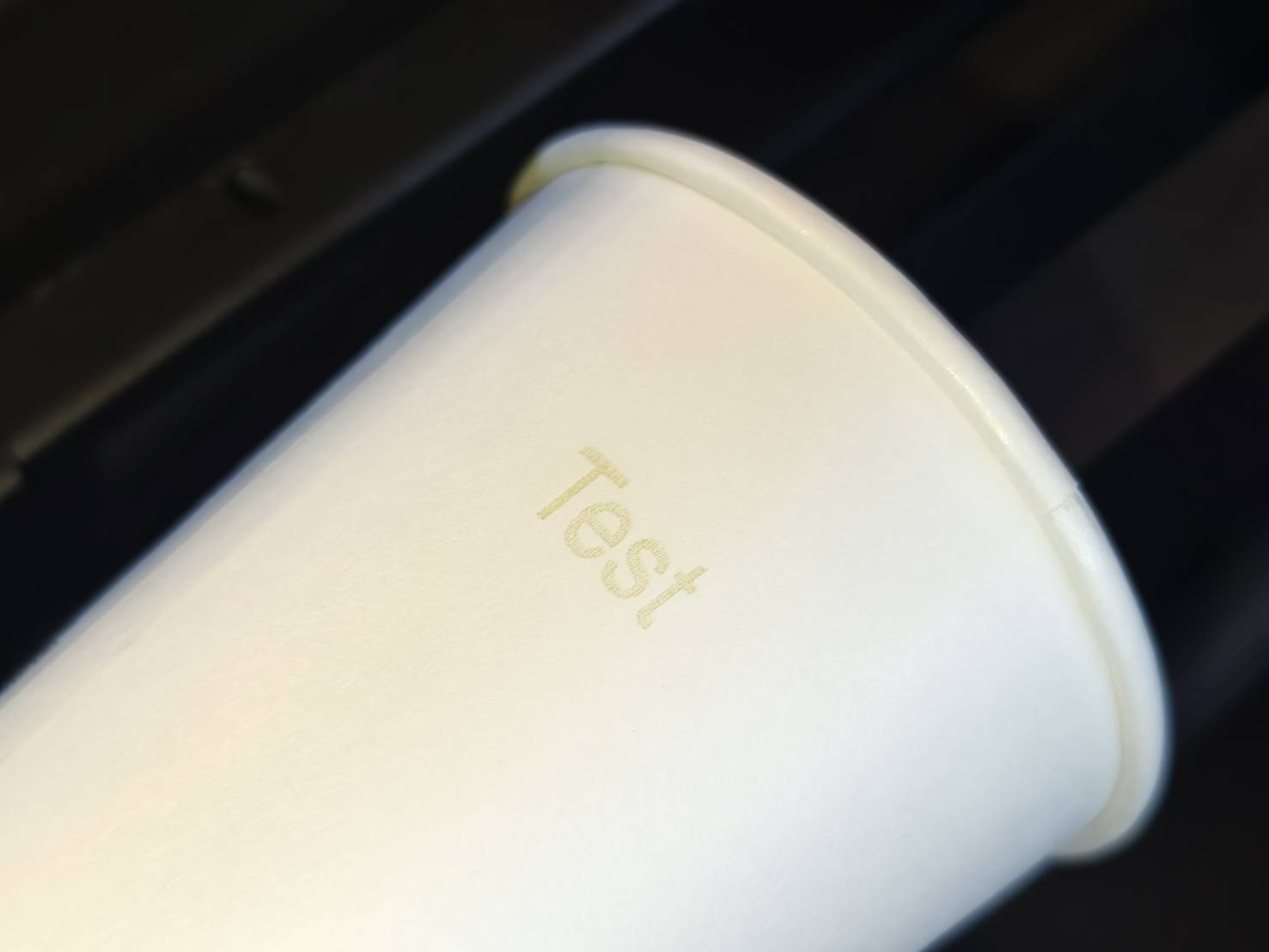

Compruebe el resultado.

#END

Paso 1

Asegúrese de tener las siguientes versiones de software y firmware para utilizar la función rotativa.

Paso 2

Retire el panel de panal y el soporte de la plataforma.

Paso 3

Vuelva a instalar el soporte de la plataforma.

Paso 4

Mida el diámetro o la circunferencia de su material y anótelo para su uso posterior.
(Se recomienda utilizar el material de práctica y prueba para el primer uso).

Paso 5

Consulte la tabla siguiente para instalar los soportes rotatorios correctos y seleccionar la distancia adecuada de la lente de enfoque según el diámetro de su objeto.

Explicación del Modo de Enfoque

Por defecto, la lente de enfoque estará en la posición superior y tendrá una distancia focal de 4 mm, lo que significa que habrá una distancia de 4 mm entre la punta de la boquilla y la superficie del material. Para materiales más pequeños, es posible que la punta de la boquilla no alcance los 4 mm predeterminados. Por lo tanto, se puede aumentar la distancia cambiando la posición de la lente a la parte inferior de la boquilla. Cuando la lente está en la posición inferior, la distancia entre la punta y la superficie se puede aumentar hasta 16 mm. ¿Cómo se cambia la posición de la lente? 1. Desmonte la Lente   2. Determine el Orden del Modo de Enfoque Modo de Enfoque: 4 mm (Predeterminado) Modo de Enfoque: 16 mm Lente Bloque Bloque Lente Anillo Anillo Boquilla Boquilla   3. Vuelva a montar la lente El lado rojo del bloque debe estar orientado hacia abajo. El lado curvo de la lente debe estar orientado hacia arriba. (Un consejo para determinar rápidamente el lado curvo es que debería reflejar su rostro completo al mirarlo). Gire el anillo en sentido antihorario para apretarlo.

Explicación de los soportes

Los soportes se utilizan para colocarlos en el soporte de la plataforma. El módulo rotatorio se colocará sobre los soportes para poder elevarlo o bajarlo manualmente o utilizando la plataforma automática. Demostración con el módulo rotatorio desactivado Demostración con el módulo rotatorio activado   Soportes cortos Tienen menor altura y se utilizan para objetos más pequeños.   ¿Cómo se instalan los soportes? En el soporte de la plataforma hay orificios diseñados para los soportes. Los soportes tienen ejes que se pueden insertar en los orificios. Ajuste la distancia entre los ejes si es necesario.

Paso 6

Tras instalar los soportes, asegúrese de que la máquina esté apagada.
Localice el cable de conexión en la caja e insértelo en la parte posterior izquierda de la máquina.

Paso 7

Coloque el módulo rotatorio sobre los soportes y conecte el cable al dispositivo.
*Asegúrese de que la máquina esté apagada. Conectar el cable con la máquina encendida podría dañar el módulo rotatorio.

A continuación, se muestra cómo ajustar los rodillos del módulo rotatorio.
(Simplemente mantenga pulsado el botón de la derecha y los rodillos se podrán mover libremente)

Paso 8

Encienda la máquina y vaya a "Configuración de hardware" para seleccionar el modo de enfoque correcto.

Máquina >> Configuración de hardware >> Página siguiente >> Modo de enfoque >> Seleccione el correcto

Paso 9

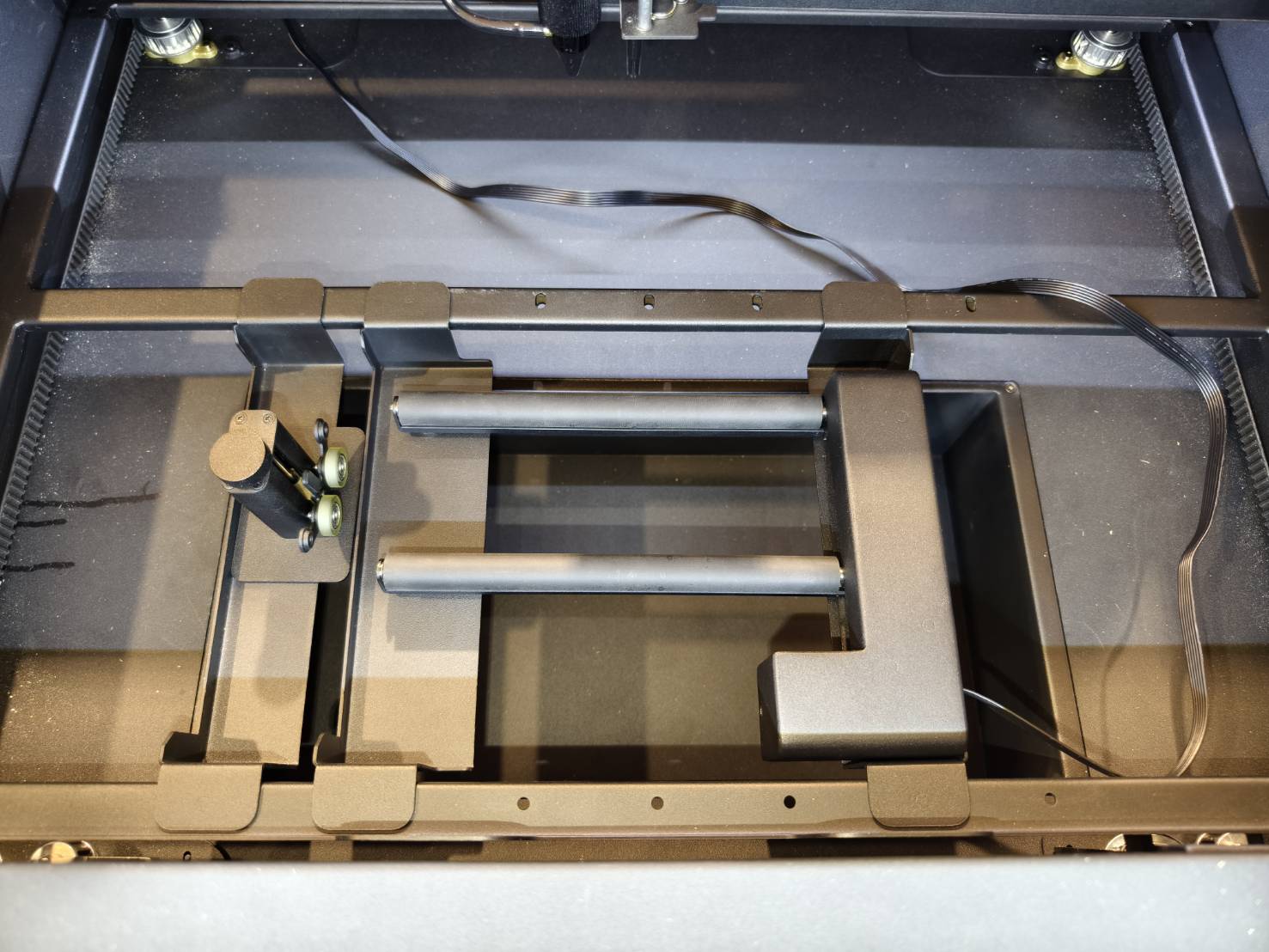

Coloque el material en el módulo rotatorio y nivélelo si es necesario utilizando el módulo de soporte.

Para diferentes formas, consulte las siguientes guías, que incluyen instrucciones para colocar distintos objetos.

• Ador Rotary - Iniciar grabado - Paso 3
• HEXA - Guía de instalación de Rotary 2.0 - 01:10 - 04:15

Paso 10

Realice el enfoque automático.
Si el enfoque automático no funciona, consulte el article para el método de enfoque manual.

Paso 11

• Active la luz láser roja que saldrá de la punta de la boquilla.
  Si el láser rojo ya está activado, omita este paso.



• Máquina >> Ajustes de hardware >> Página siguiente >> Luz roja fija >> ON


Paso 12

Mueva la punta de la boquilla al centro del área que desea grabar.
El punto de luz roja indica y determina la posición inicial.

Paso 13

Inicie Beam Studio.

Paso 14

Vaya a "Ajustes del documento" y realice los cambios.

1. Cambie el Área de trabajo a "Beambox II". 2. Cambie la opción Comenzar desde a "Posición actual". 3. Para el Origen del trabajo, seleccione "Centro".  4. Active la función Rotativa. 5. Para el Espejo, debe activar la función de espejo si su rotativa está invertida (Rodillos a la derecha). Si no está invertida, déjela desactivada. (Solo disponible para Ador.)

Paso 15

Vaya a "Configuración de rotativa" y realice los cambios.

1. Asegúrese de que la función Rotativa esté activada.   2. Seleccione "Rodillo" como tipo.   3. Debe activar la función de espejo si su rotativa está invertida (Rodillos a la derecha). Si no está invertida, déjela desactivada. (Solo disponible para Ador.)

Paso 16

Cree un objeto de grabado o importe el suyo propio.

Dependiendo de su diseño, normalmente se girará 90 grados para que coincida con la orientación del material.

Paso 17

Después de configurar su diseño, mueva el centro del mismo a la línea azul.

Paso 18

Utilice la función "Recorrido" para ver la trayectoria del grabado.

Elija "Enmarcar" para ver el cuadro delimitador del diseño o archivo. Después de hacer clic en "Iniciar", el cabezal láser comenzará a moverse y la trayectoria indicará el área de grabado para esta tarea. El punto de inicio es la posición actual de la boquilla del láser. Su trayectoria dependerá del "Origen del trabajo" seleccionado en el Paso. Cuando se selecciona el centro, el punto de inicio se establecerá en el centro del diseño. El centro se usa generalmente para trabajos rotatorios. Puede mover el cabezal láser para cambiar el área de grabado hasta que la posición sea aceptable.

⚠︎ Si nota alguna anomalía en el rango o tamaño de grabado (acortado o alargado), consulte el vídeo a continuación para ajustar la configuración de la escala de rotación.

Paso 19

Una vez confirmada la posición de grabado, establezca los parámetros correctos de velocidad y potencia según su material.

Paso 20

Cierre la puerta e inicie el trabajo.

Paso 21

Compruebe el resultado.
