Descripción

Este artículo le guiará sobre cómo iniciar una tarea de grabado con el Alimentador Automático.

Desembalaje:

Paquete del Alimentador Automático
#	Nombre del artículo	Descripción	Cant.
1	Alimentador	La parte principal que controla el movimiento del material y la trayectoria de grabado.	1pc
2	Carril	La pieza tiene ruedas blancas incorporadas que permiten un movimiento suave del material.	5pcs
3	Viga de fijación del carril	Son las barras o vigas que se instalarán horizontalmente para estabilizar la estructura.	1pc
4	Correa	Es la correa dentada que se montará en el alimentador, responsable de su movimiento.	1pc
5	Abrazadera de la correa	Es el retenedor de la correa utilizado para fijar la posición de la misma.	2 unidades
6	Conector de raíles	Se utiliza para unir los raíles y obtener una longitud mayor.	6 unidades
7	Rodillos guía de borde	Se utilizan para limitar la posición del material y evitar que se desvíe en la dirección incorrecta.	1 juego
8	Plataforma de rodillos guía de borde	Es la plataforma donde se apoyan los rodillos. La posición de las plataformas se puede ajustar según el tamaño del material.	2 unidades
9	Elevador de raíl	Se puede considerar como un pie utilizado para elevar el montaje.	5pcs
10	Adaptador	Es el adaptador del cable que tiene una conexión para el cable de la máquina y otra para el cable del alimentador.	1pc
11	Imán de raíl	El propósito de esta pieza es limitar la posición del material de manera similar a los rodillos. También se utiliza para fijar el montaje a la máquina.	4 unidades
12	Soporte de posicionamiento en forma de L	El imán se instalará en el soporte para fijarlo a la máquina.	2 unidades
13	Tuerca en T M5	Será la tuerca para el imán.	4 unidades
14	Abrazadera del carril	Se utilizará para fijar el montaje en la máquina. Algunos montajes no necesitarán esta pieza.	1pc
15	Cable	Cable para conectar la máquina y el adaptador.	1pc
16	Tornillo M5*6	Tornillo corto	6 unidades
17	Tornillo M5*12	Tornillo mediano	6 unidades
18	Tornillo M5*22	Tornillo largo	6 unidades
19	Destornillador hexagonal M4	Esta herramienta se utiliza para realizar el montaje.	1pc
20	Llave Allen de 2,5 mm	Esta herramienta se utiliza para realizar el montaje.	1pc
21	Llave Allen de 2 mm	Esta herramienta se utiliza para realizar el montaje.	1pc
22	Llave fija de 10 mm	Esta herramienta se utiliza para ajustar o sustituir la rueda del alimentador.	1pc
23	Rueda de bola blanca	Esta es la pieza de repuesto para las ruedas de bola blancas que están integradas en los carriles.	3 unidades

Paso 1

Instale el Kit de Base Abierta de beamo. Consulte el siguiente enlace.
beamo - Kit de Base Abierta

Paso 1.1

Instale el accesorio Obturador Láser de beamo.
(Por favor, omita este paso — el accesorio estará disponible próximamente.)

Paso 2

Después de instalar el Kit de Base Abierta, apague la máquina y desconecte el cable de alimentación.

Paso 3

Localice el carril principal (el que tiene una correa) y retire los conectores del carril.
(Es posible que haya otros conectores de carril en otros carriles.)

Paso 4

Libere la correa y localice su lado largo.
Afloje el retenedor de la correa utilizando la llave Allen pequeña.

Lado Corto de la Correa	Lado Largo de la Correa

Mientras tanto, por favor apriete el retenedor de la correa en el lado corto.

Paso 5

Prepare el alimentador y el raíl principal.

Inserte el raíl principal en la polea introduciendo primero el lado largo de la correa.
Enganche la correa hacia arriba en el engranaje y guíela hacia abajo, formando una forma de pico.
Es fundamental insertarla en esta dirección, asegurándose de que el lado largo de la correa quede en el mismo lado que la superficie plana del alimentador.

Paso 6

Prepare dos conectores de raíl y un raíl de extensión (con ruedas blancas).

Cada bloque tiene cuatro tornillos. Fije dos tornillos en el raíl principal y dos en el raíl de extensión para lograr una sujeción firme.

(Nota: Asegúrese de que el raíl de extensión tenga ruedas blancas, ya que estas son para el movimiento de los alimentadores. Los conectores deben estar en el mismo lado de las ruedas blancas y en la parte inferior de estas.)

Paso 7

Fije la correa en el lado largo con el retenedor de la correa que se retiró anteriormente.
(Asegúrese de que la correa esté tensa antes de fijarla).

Asegúrese de que la correa esté bien enganchada en la polea. Si no es así, retire el retenedor de la correa y vuelva a insertar el alimentador.

Paso 8

Prepare 1 viga de fijación de raíl y 1 tornillo largo (M5x22).

Conecte la viga de fijación del raíl al raíl del alimentador e instálela utilizando el orificio para tornillo en el centro de la viga.

Paso 9

Prepare un carril y un tornillo M5x22.

Fije el carril a la viga cerca del orificio central para el tornillo.

Paso 10

Prepare 2 elevadores de carril y 2 tornillos medianos (M5x12).

Instale los elevadores de carril en ambos lados de la viga de fijación del carril, con el tornillo apretado a mano orientado hacia el lado del alimentador.

Paso 11

Prepare dos carriles.

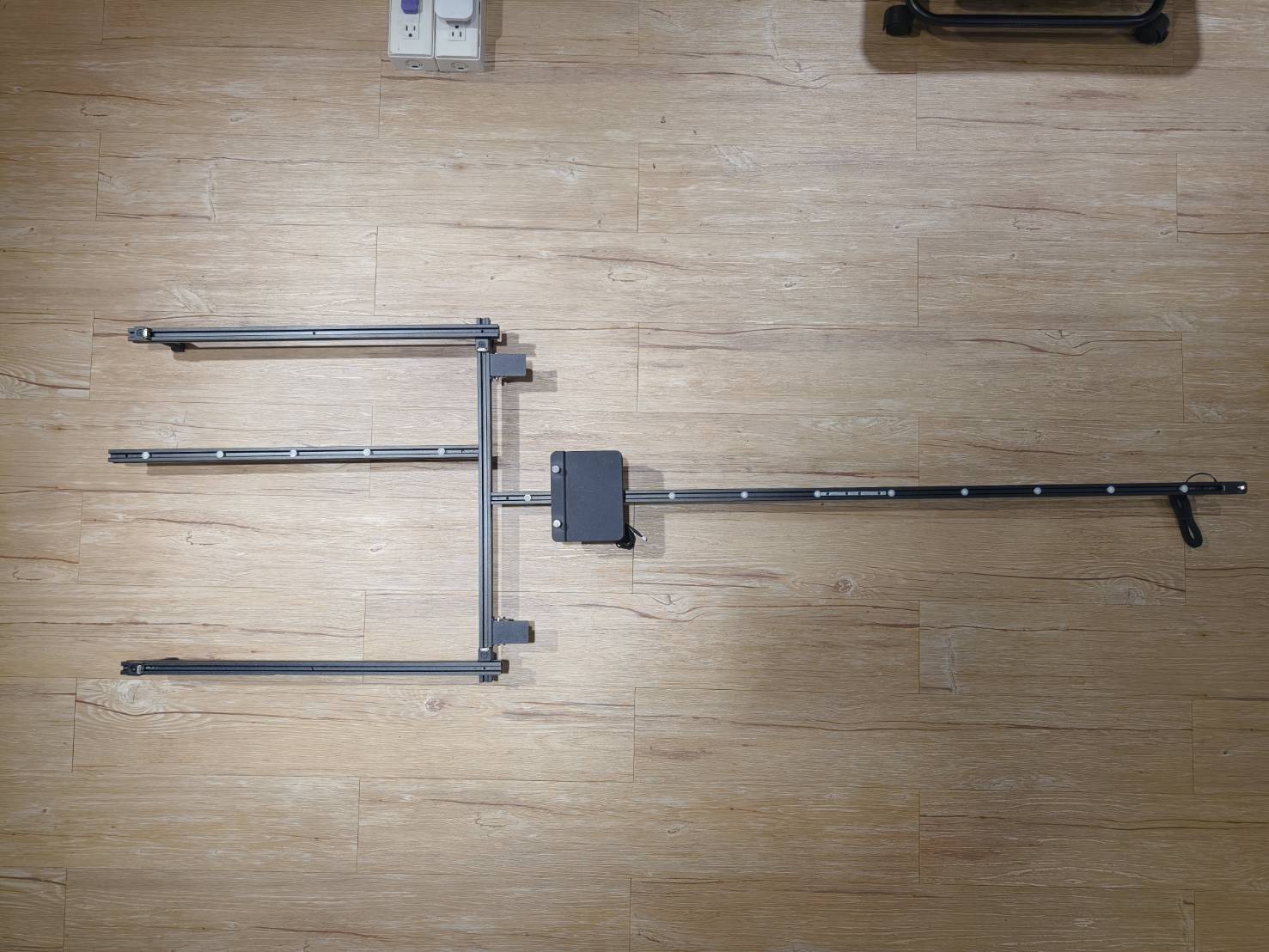

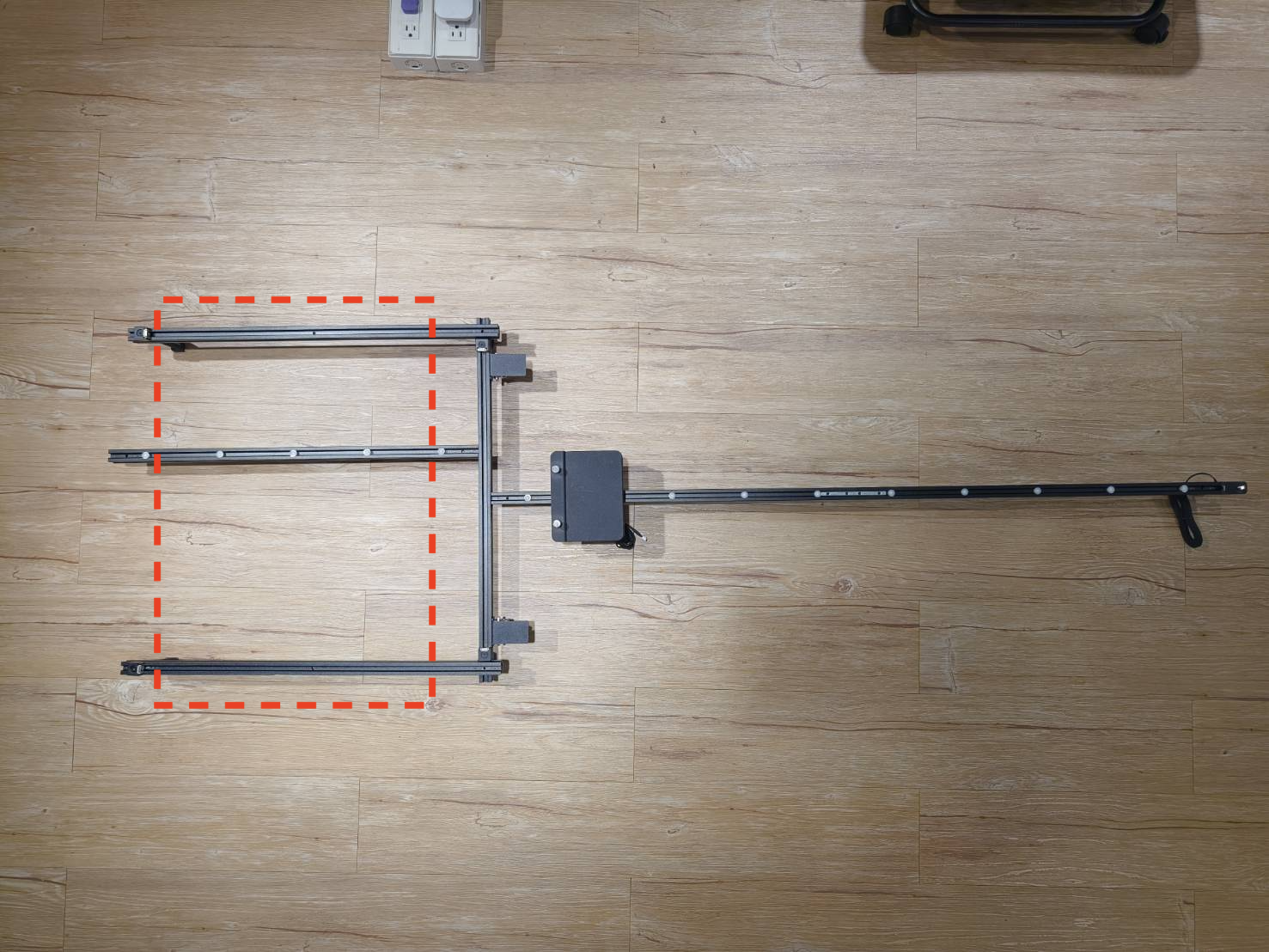

Instale los dos carriles sobre las patas de soporte en ambos lados, con los rodillos blancos hacia abajo. Fíjelos utilizando los tornillos apretados a mano.

Paso 12

Prepare 2 elevadores de carril.

Instale los elevadores de carril bajo los bordes de los carriles en ambos lados y asegúrelos con tornillos apretados a mano.

Paso 13

Prepare 1 elevador de carril y 1 tornillo M5\*12.

A continuación, instale el elevador de carril en la parte posterior del carril.

Paso 14

Prepare 2 imanes de carril y tornillos M5\*22.

Instale los imanes de carril en el borde superior de ambos lados del carril, asegurándose de que el lado magnético plateado esté orientado hacia el alimentador.

Paso 15

Prepare 2 imanes de carril, 2 tornillos medianos (M5x12) y 2 tuercas en T.

Combine las tuercas y los tornillos, pero no los apriete completamente; asegúrese solo de que los tornillos estén enganchados.

Luego, instale los bloques magnéticos en la parte superior de la viga de fijación del carril, asegurándolos temporalmente. Su posición se ajustará en los pasos siguientes.

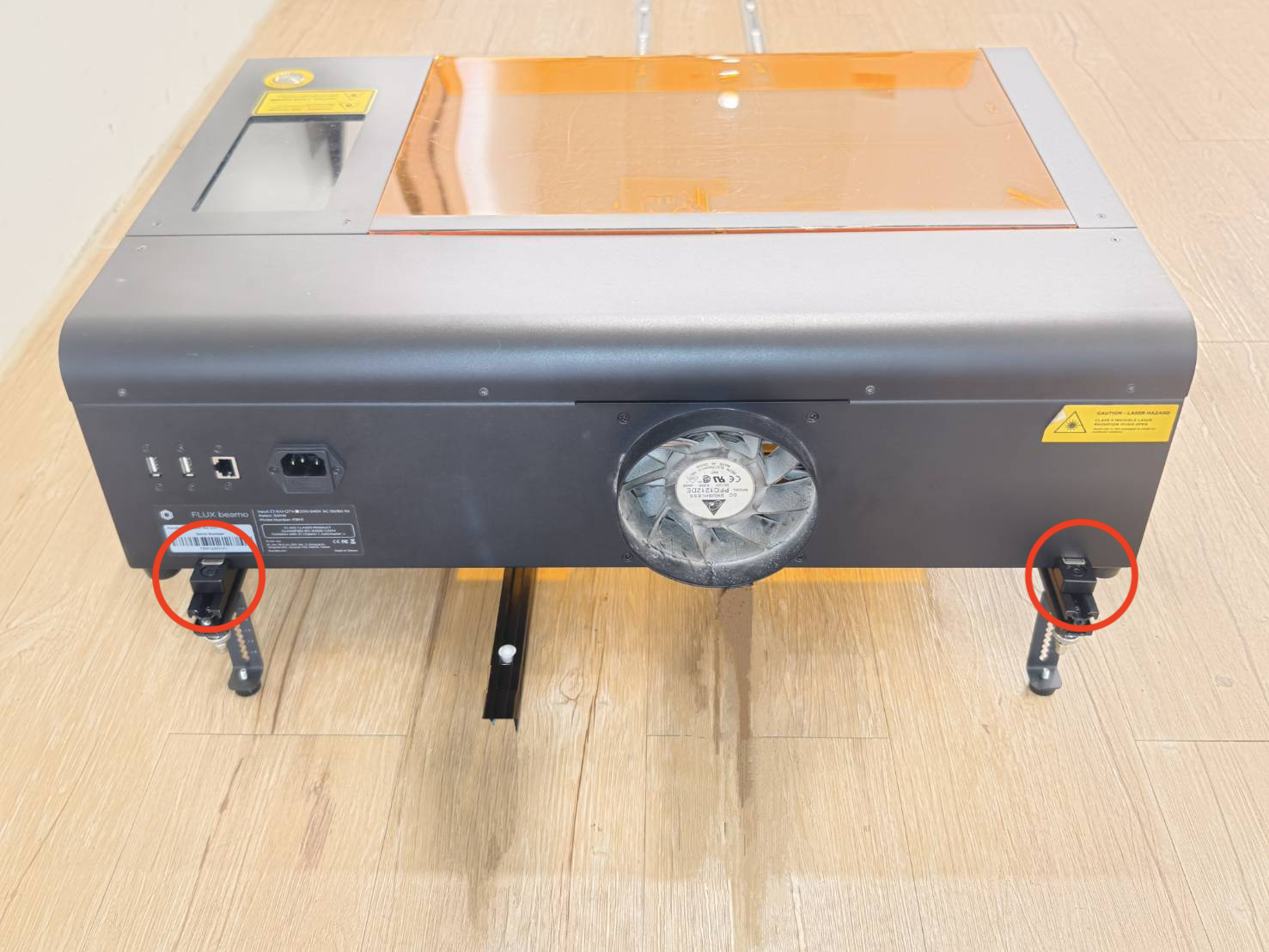

Si toda la estructura no está nivelada o la superficie de la mesa no es plana, puede ajustar la altura de los soportes elevadores.

Paso 16

Prepare dos plataformas de rodillos guía de borde.

A continuación, instálelas en la viga de fijación del carril central, orientadas hacia atrás, hacia el lado del alimentador.

Las plataformas son móviles y su posición puede variar según el ancho del material, lo cual se explicará más adelante en este artículo.

Paso 18

Extraiga el cable de conexión.

Conecte el conector del cable gris a la parte inferior de la máquina.

Paso 19

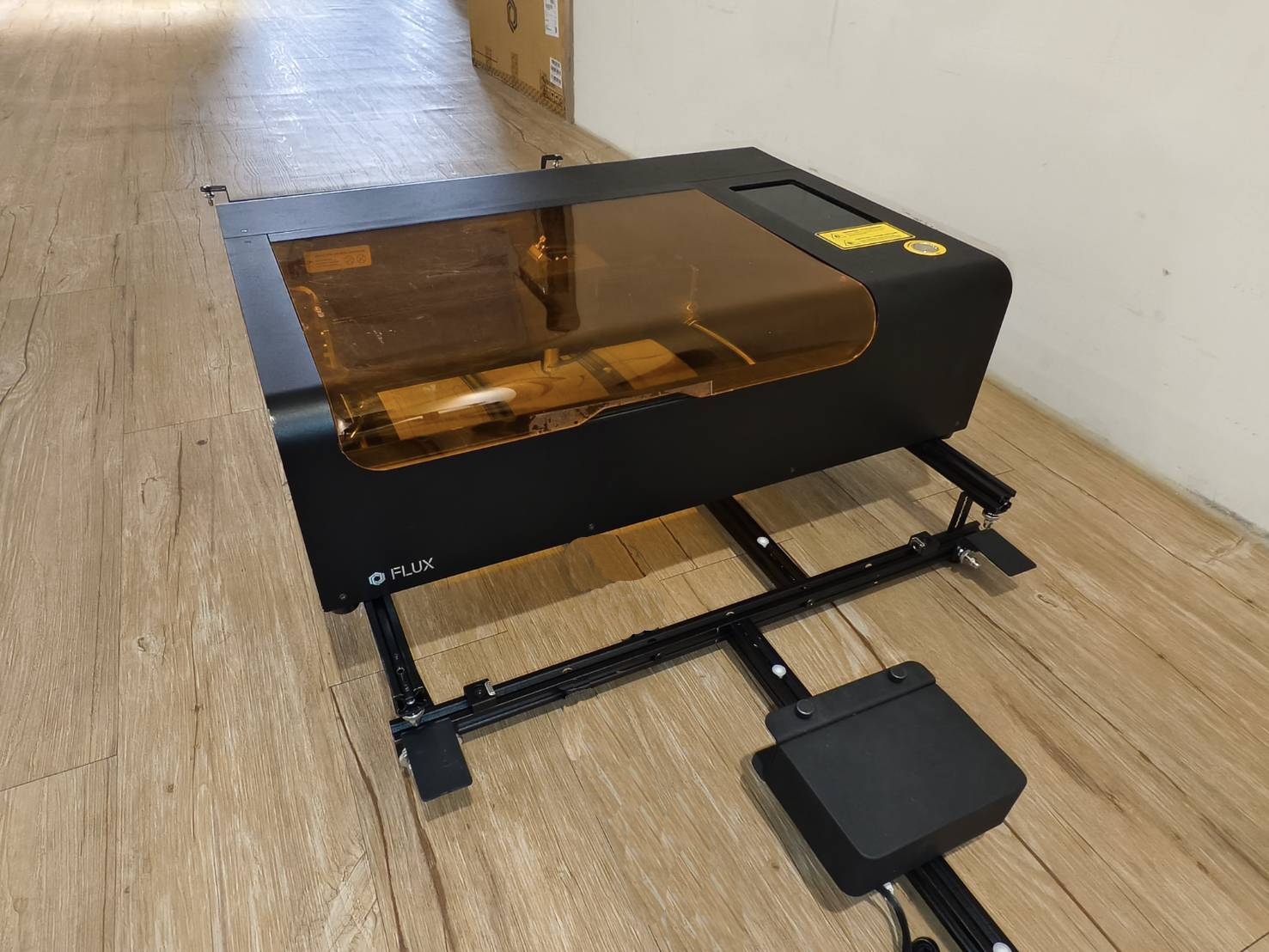

Coloque la máquina sobre el alimentador, como se muestra en la imagen siguiente. (Asegúrese de que la posición sea correcta).

Paso 20

Localice el adaptador, inserte el otro extremo del cable de conexión en la caja y, a continuación, conecte el adaptador a la máquina.

Paso 21

Si hay una brida en el cable de conexión del alimentador, córtela.

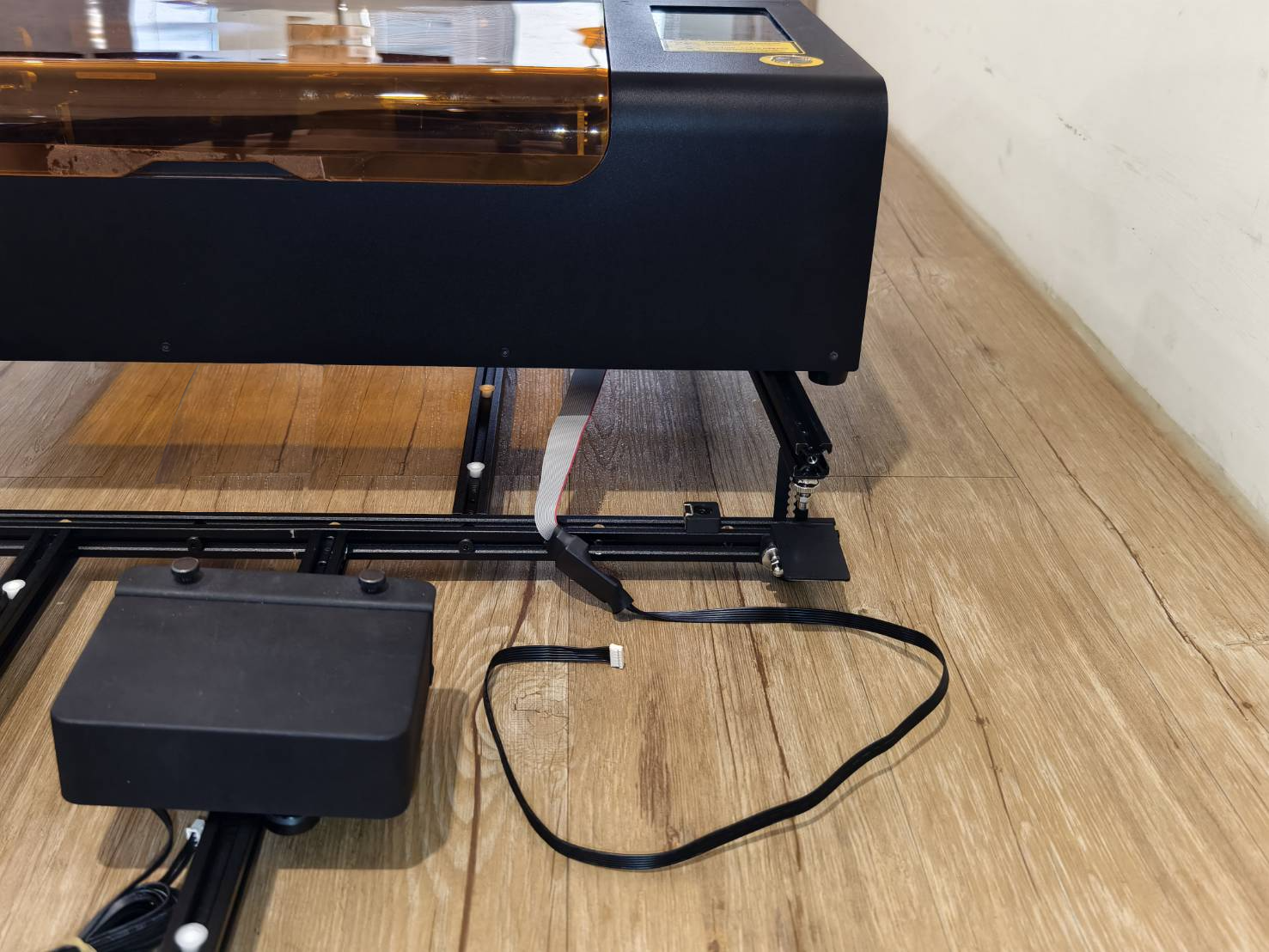

Conecte el cable del alimentador al adaptador.

Paso 22

Coloque el material, asegúrese de que esté nivelado contra el alimentador y luego apriete los tornillos de mariposa para fijarlo.

Empuje y tire del material hacia adelante y hacia atrás para probarlo, mientras observa su apariencia debajo de la cubierta inferior de la máquina para confirmar si está nivelado.

Paso 23

Ajuste la posición de los imanes del carril limitador instalados en el paso 15. C23調整限位磁鐵塊.gif

Ajuste la posición de la plataforma del rodillo guía según el vídeo a continuación, alineándola al ras con el borde exterior del imán del carril limitador.

Instale los rodillos. Los rodillos con muelle se pueden instalar tanto en el lado izquierdo como en el derecho sin restricción. Su función principal es evitar la desviación del material.

Instalación invertida (para materiales con grosor inferior a 5 mm)


Instalación hacia delante (para materiales con grosor superior a 5 mm)

Paso 24

Encienda la máquina.

Asegúrese de que el cierre de seguridad esté insertado en la parte trasera de la máquina.

Paso 25

Asegúrese de que está utilizando las siguientes versiones de software y firmware.

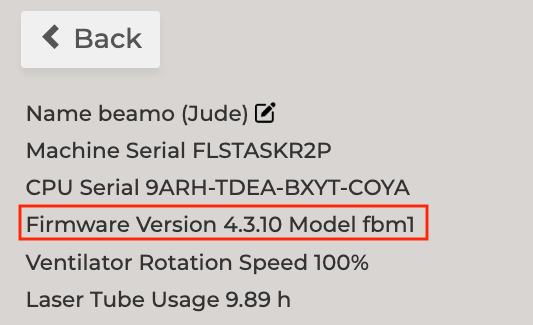

Versión de Beam Studio 2.5.3 o superior (Tutorial)	Versión de firmware 4.3.10 o superior. (Tutorial)

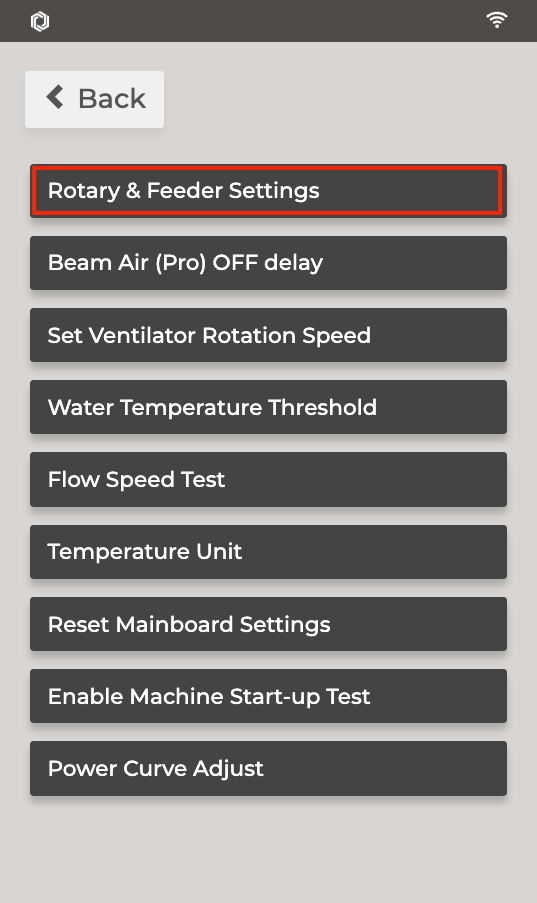

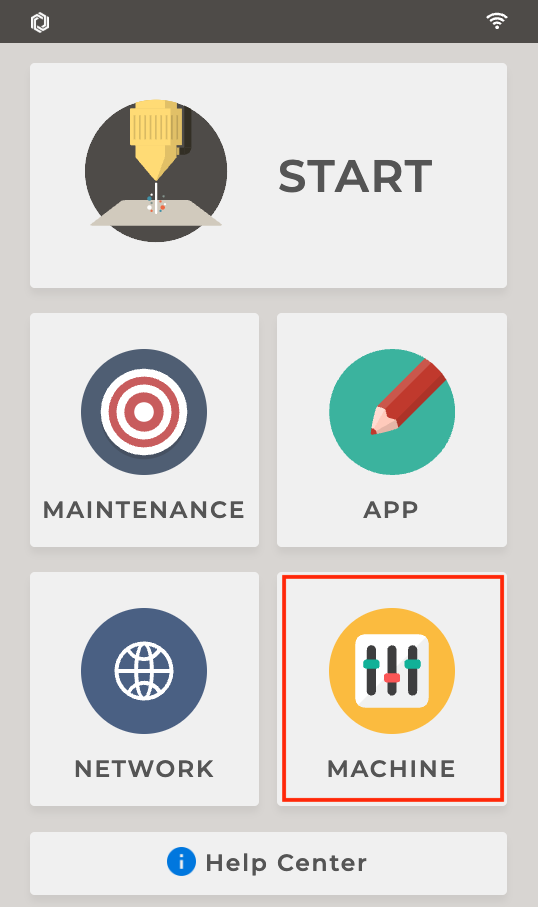

Vaya a "Configuración de hardware" para activar la función del alimentador.

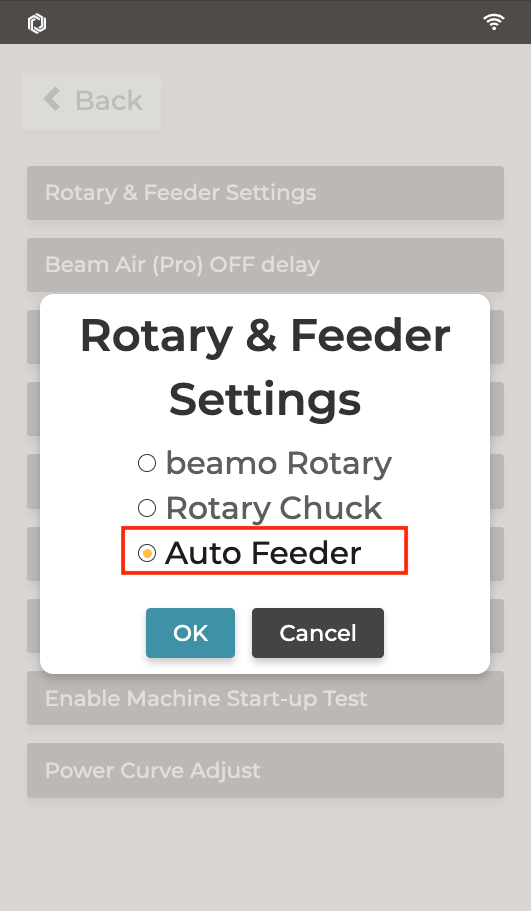

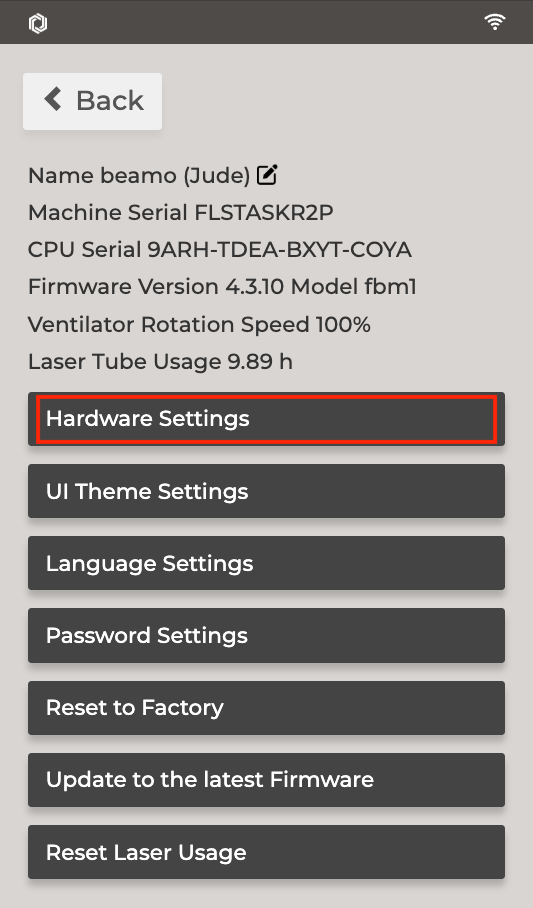

(Machine >> Hardware Settings >> Rotary & Alimentador Settings >> Auto Alimentador)

Paso 26

Realice el enfoque, ya sea manual o automáticamente.

Paso 27

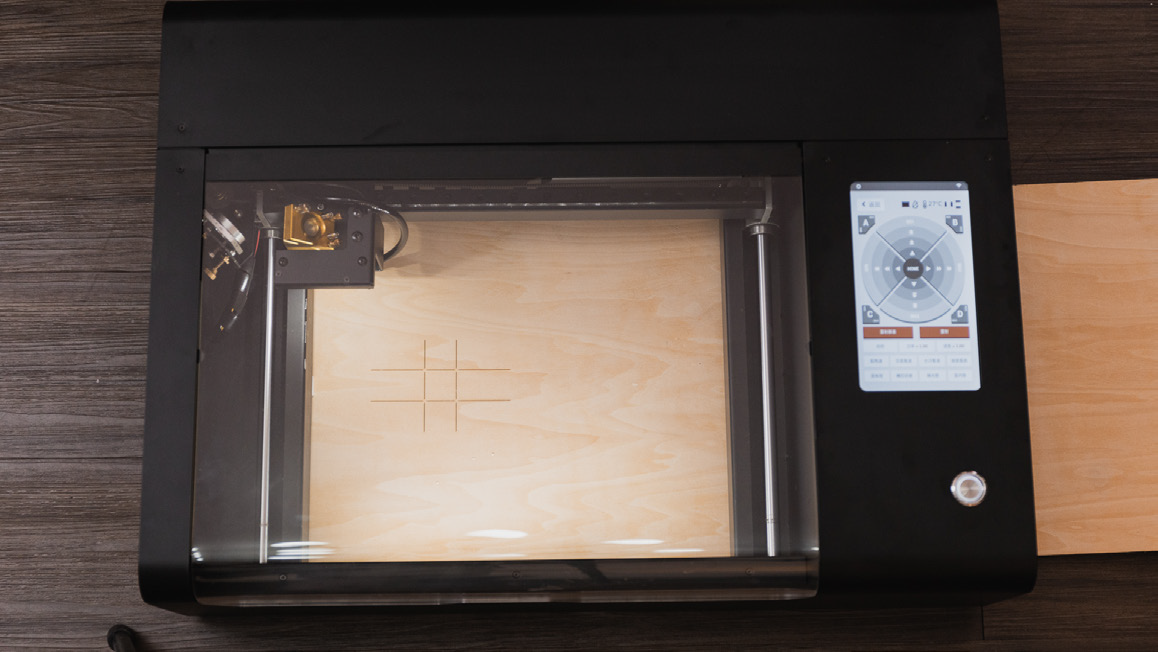

Mueva el cabezal láser al área que desea grabar o cortar y, a continuación, cierre la tapa.

Paso 28

Inicie Beam Studio y abra la Configuración del documento.
Establezca la Posición inicial en la Posición actual y seleccione la esquina superior izquierda.
Active la función "Fondo abierto".
Active la función de Alimentador automático e introduzca la longitud aproximada de su material.

Paso 29

Importe o cree un archivo.

Configure los parámetros correctos según su material.

Paso 30

Utilice "Encuadre" para previsualizar la trayectoria de grabado.

Paso 31

Inicie el trabajo.

Paso 32

Compruebe el resultado.

Si el tamaño del resultado difiere de su diseño, utilice la función "Escala" en la Configuración del documento en Beam Studio y vuelva a intentarlo.

Esta función permite ampliar o reducir el tamaño del diseño proporcionalmente.

Por ejemplo, si el rectángulo está configurado a 50 cm pero el resultado es de 25 cm, establezca la "Escala" en 2 para que el resultado se amplíe por un factor de 2. (25 cm x 2 = 50 cm >> Resultado)
Otro ejemplo: si el rectángulo está configurado a 50 cm, pero el resultado es de 100 cm, establezca la "Escala" en 0,5 para que el resultado se reduzca por un factor de 0,5. (100 cm x 0,5 = 50 cm >> Resultado)
