Descripción

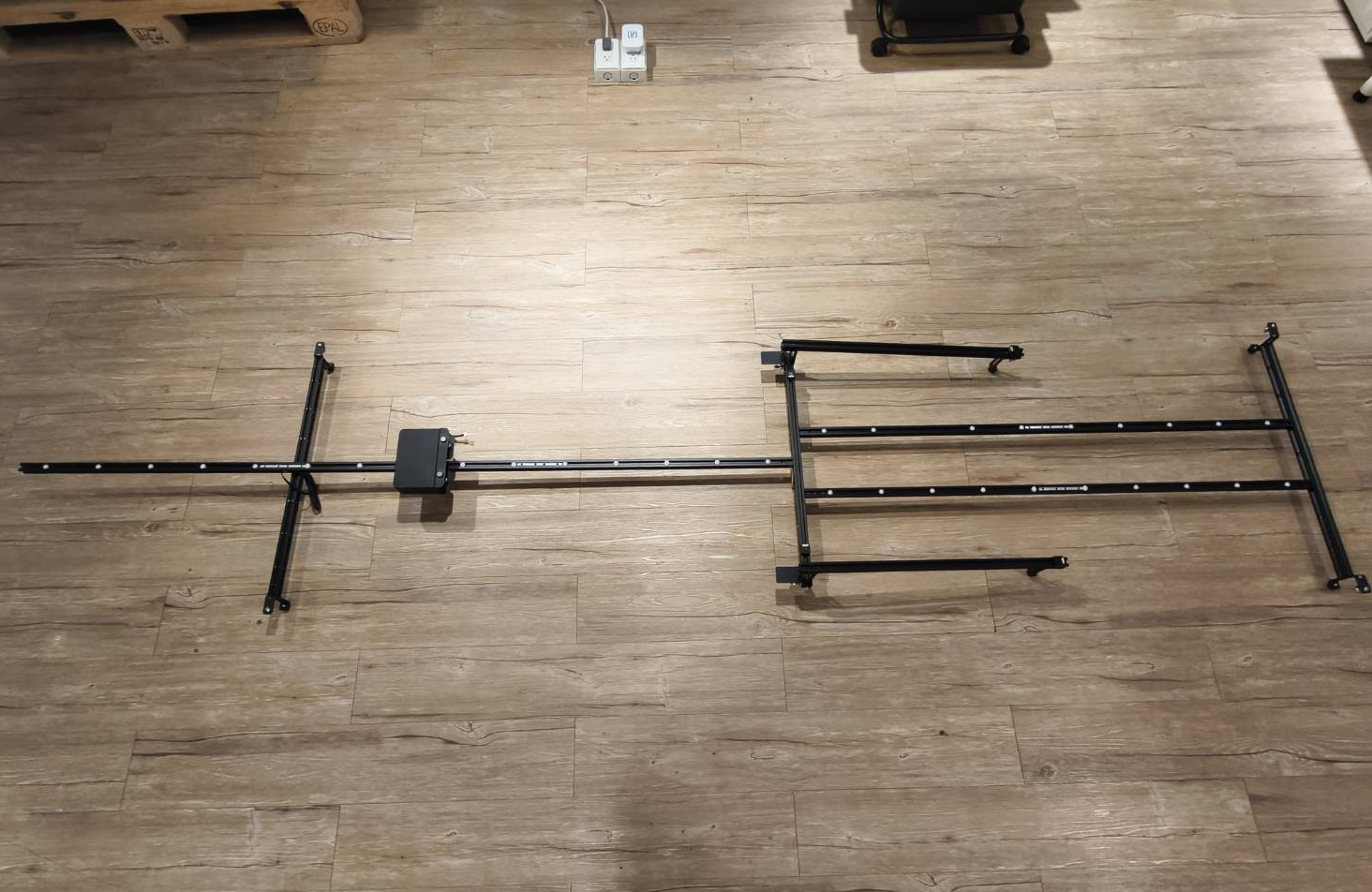

Este artículo le guiará sobre cómo iniciar una tarea de grabado con el Alimentador Automático.
Desembalaje:
| Paquete del Alimentador Automático | |||
| # | Nombre del artículo | Descripción | Cant. |
| 1 | Alimentador | La parte principal que controla el movimiento del material y la trayectoria de grabado. | 1 ud. |
| 2 | Carril | La pieza tiene ruedas blancas integradas, permitiendo que el material se desplace suavemente. | 5 uds. |
| 3 | Viga de fijación del carril | Son las barras o vigas que se instalarán horizontalmente para estabilizar la estructura. | 1 ud. |
| 4 | Correa | Es la correa dentada que se montará en el alimentador, responsable de su movimiento. | 1 ud. |
| 5 | Abrazadera de la correa | Es el retenedor de la correa utilizado para fijar la posición de la misma. | 2 uds. |
| 6 | Conector del carril | Se utiliza para unir los carriles y obtener una longitud mayor. | 6 uds. |
| 7 | Rodillos guía de borde | Se utilizan para limitar la posición del material y evitar que se desvíe en la dirección incorrecta. | 1 juego |
| 8 | Plataforma de rodillos guía de borde | Es la plataforma donde se apoyan los rodillos. La posición de las plataformas se puede ajustar según el tamaño del material. | 2 uds. |
| 9 | Elevador de carril | Se puede considerar como un pie utilizado para elevar el montaje. | 5 uds. |
| 10 | Adaptador | Es el adaptador del cable que tiene una conexión para el cable de la máquina y otra para el cable del alimentador. | 1 ud. |
| 11 | Imán de carril | El propósito de esta pieza es limitar la posición del material de manera similar a los rodillos. También se utiliza para fijar el montaje a la máquina. | 4 uds. |
| 12 | Soporte de posicionamiento en forma de L | El imán se instalará en el soporte para fijarlo a la máquina. | 2 uds. |
| 13 | Tuerca en T M5 | Será la tuerca para el imán. | 4 uds. |
| 14 | Abrazadera de carril | Se utilizará para fijar el montaje en la máquina. Algunos montajes no necesitarán esta pieza. | 1 ud. |
| 15 | Cable | El cable para conectar la máquina y el adaptador. | 1 ud. |
| 16 | Tornillo M5*6 | Tornillo corto | 6 uds. |
| 17 | Tornillo M5*12 | Tornillo mediano | 6 uds. |
| 18 | Tornillo M5*22 | Tornillo largo | 6 uds. |
| 19 | Destornillador hexagonal M4 | Esta herramienta se utiliza para realizar el montaje. | 1 ud. |
| 20 | Llave Allen de 2,5 mm | Esta herramienta se utiliza para realizar el montaje. | 1 ud. |
| 21 | Llave Allen de 2 mm | Esta herramienta se utiliza para realizar el montaje. | 1 ud. |
| 22 | Llave fija de 10 mm | Esta herramienta se utiliza para ajustar o sustituir la rueda del alimentador. | 1 ud. |
| 23 | Rueda de bola blanca | Esta es la pieza de repuesto para las ruedas de bola blancas que están integradas en los carriles. | 3 uds. |
| Paquete de extensión | |||
| # | Nombre del artículo | Descripción | Cant. |
| 1 | Carril | La pieza tiene ruedas blancas integradas, permitiendo que el material se desplace suavemente. | 6 uds. |
| 2 | Conector del carril | Se utiliza para unir los carriles y obtener una longitud mayor. | 6 uds. |
| 3 | Viga de fijación del carril | Son las barras o vigas que se instalarán horizontalmente para estabilizar la estructura. | 2 uds. |
| 4 | Elevador de carril | Se puede considerar como un pie utilizado para elevar el montaje. | 5 uds. |
| 5 | Tornillo M5*6 | Tornillo corto | 8 uds. |
| 6 | Tornillo M5*22 | Tornillo largo | 6 uds. |
| 7 | Tornillo M5*25 | Tornillo extralargo | 4 uds. |
| 8 | Correa de 3 m (300 mm) | Esta correa se utilizará para reemplazar la original cuando se use la configuración más larga. | 1 ud. |
| 9 | Cable de extensión | Este cable se utilizará para prolongar el cable del alimentador cuando se use la configuración más larga. | 1 ud. |
| 10 | Rueda de bola blanca | Esta es la pieza de repuesto para las ruedas de bola blancas que están integradas en los carriles. | 3 uds. |
Paso 1
Instale el kit de base abierta de beamo. Consulte el siguiente enlace.
beamo - Kit de base abierta
Paso 1.1
Instale el accesorio de obturador láser de beamo.
(Por favor, omita este paso — el accesorio estará disponible próximamente.)
Paso 2
Después de instalar el kit de base abierta, apague la máquina y desconecte el cable de alimentación.
Paso 3

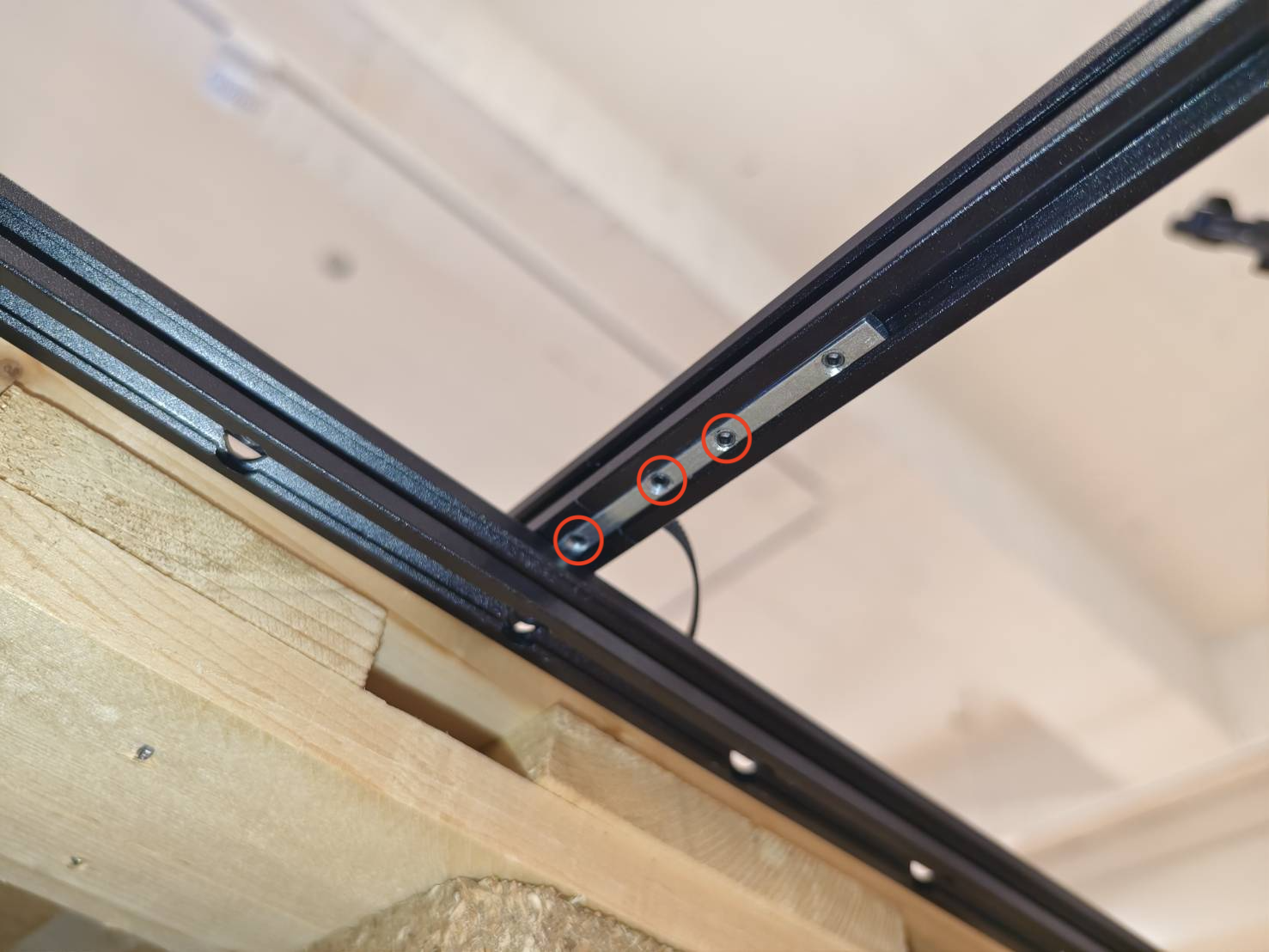

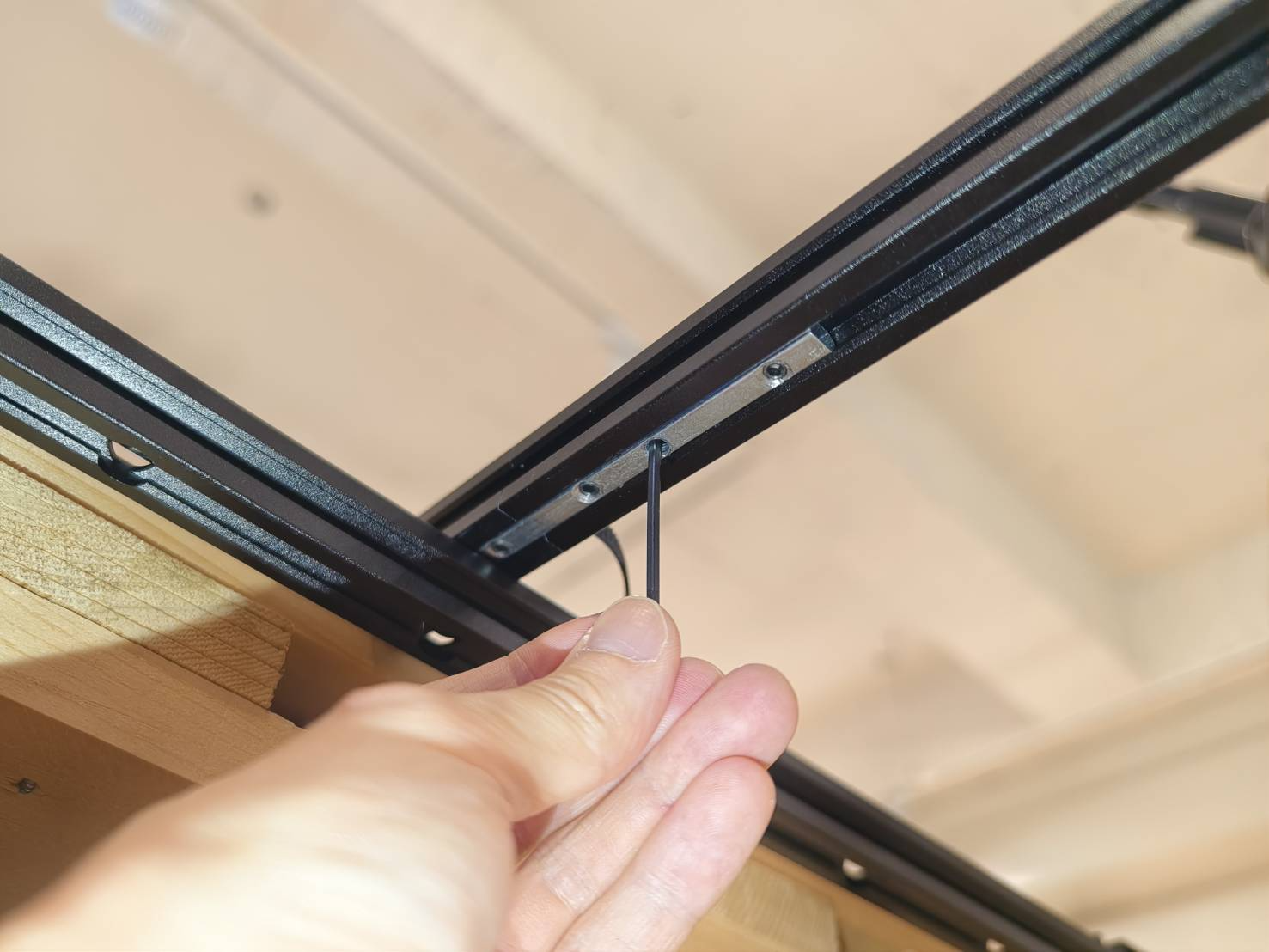

Localice el riel principal (el que tiene la correa) y retire los conectores del riel.
(Es posible que haya otros conectores de riel en otros rieles.)
Paso 4
Libere la correa y localice su lado largo.
Afloje el retenedor de la correa utilizando la llave Allen pequeña.
| Lado corto de la correa | Lado largo de la correa |
Mientras tanto, por favor apriete el retenedor de la correa en el lado corto.
Paso 5
Prepare el alimentador y el riel principal.
Inserte el riel principal en la polea introduciendo primero el lado largo de la correa.
Enganche la correa hacia arriba en el engranaje y guíela hacia abajo, formando una forma de pico.
Es fundamental insertarla en esta dirección, asegurándose de que el lado largo de la correa quede en el mismo lado que la superficie plana del alimentador.
Paso 6

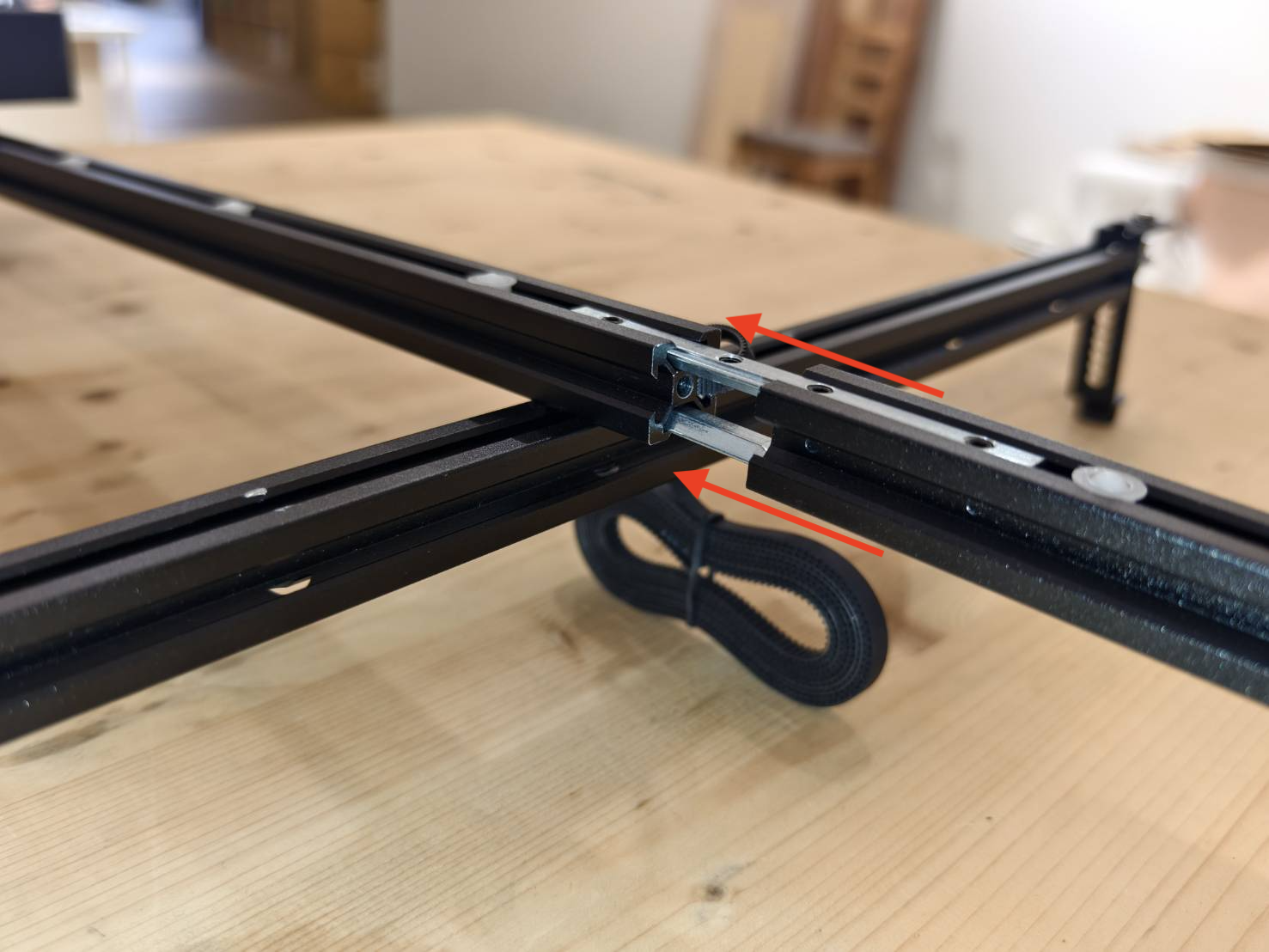

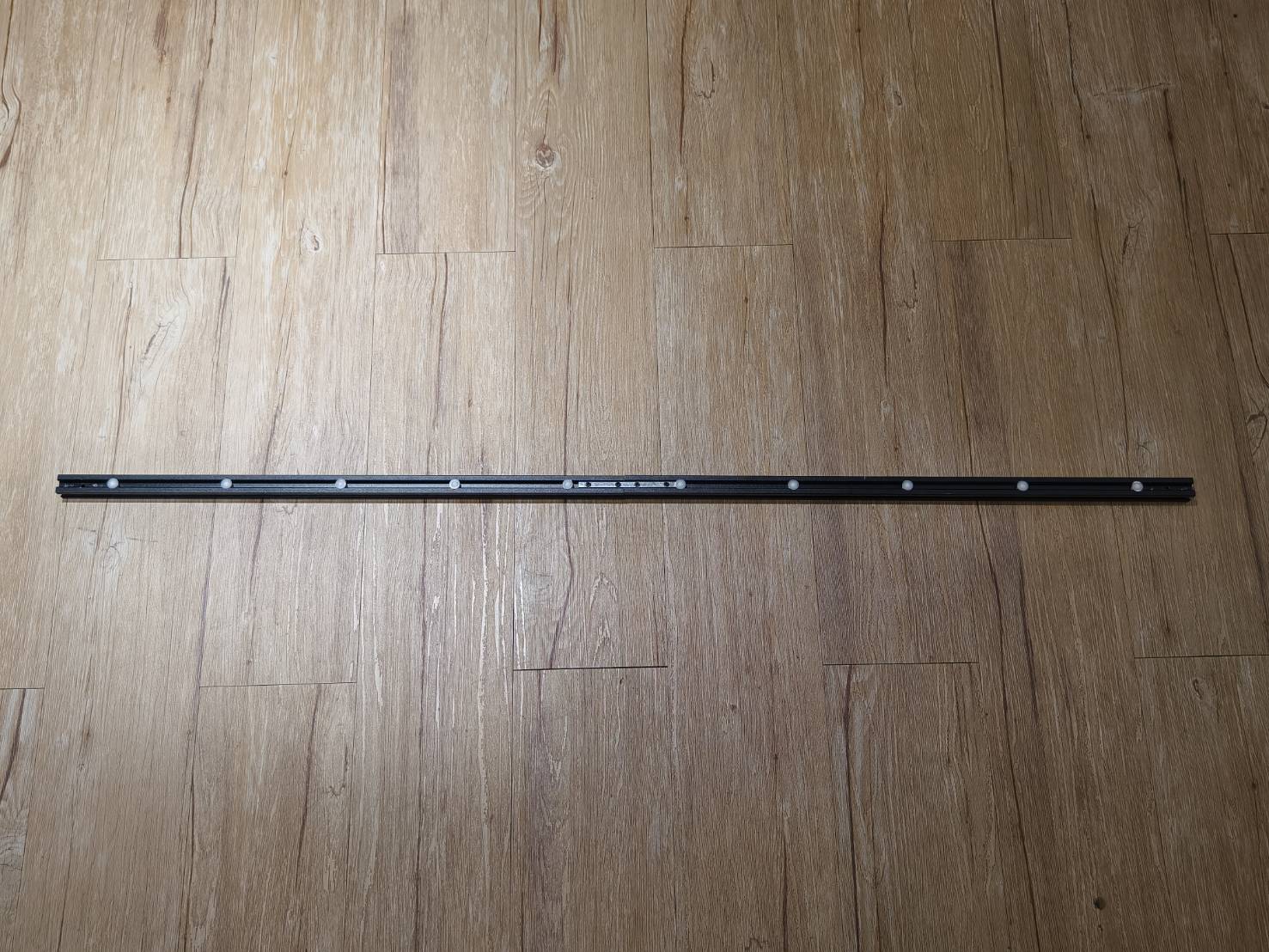

Prepare dos conectores de riel y un riel de extensión (con ruedas blancas).
Cada bloque tiene cuatro tornillos. Fije dos tornillos en el riel principal y dos en el riel de extensión para lograr una sujeción firme.
(Nota: Asegúrese de que el riel de extensión tenga ruedas blancas, ya que estas son para el movimiento de los alimentadores. Los conectores deben estar en el mismo lado que las ruedas blancas y en la parte inferior de estas.)
Paso 7
Fije la correa en el lado largo con el retenedor de correa que se retiró anteriormente.
(Asegúrese de que la correa esté tensa antes de fijarla).
Asegúrese de que la correa esté bien enganchada en la polea. Si no es así, retire el retenedor de la correa y vuelva a insertar el alimentador.
Paso 8
Prepare 1 viga de fijación del carril y 1 tornillo largo (M5x22).

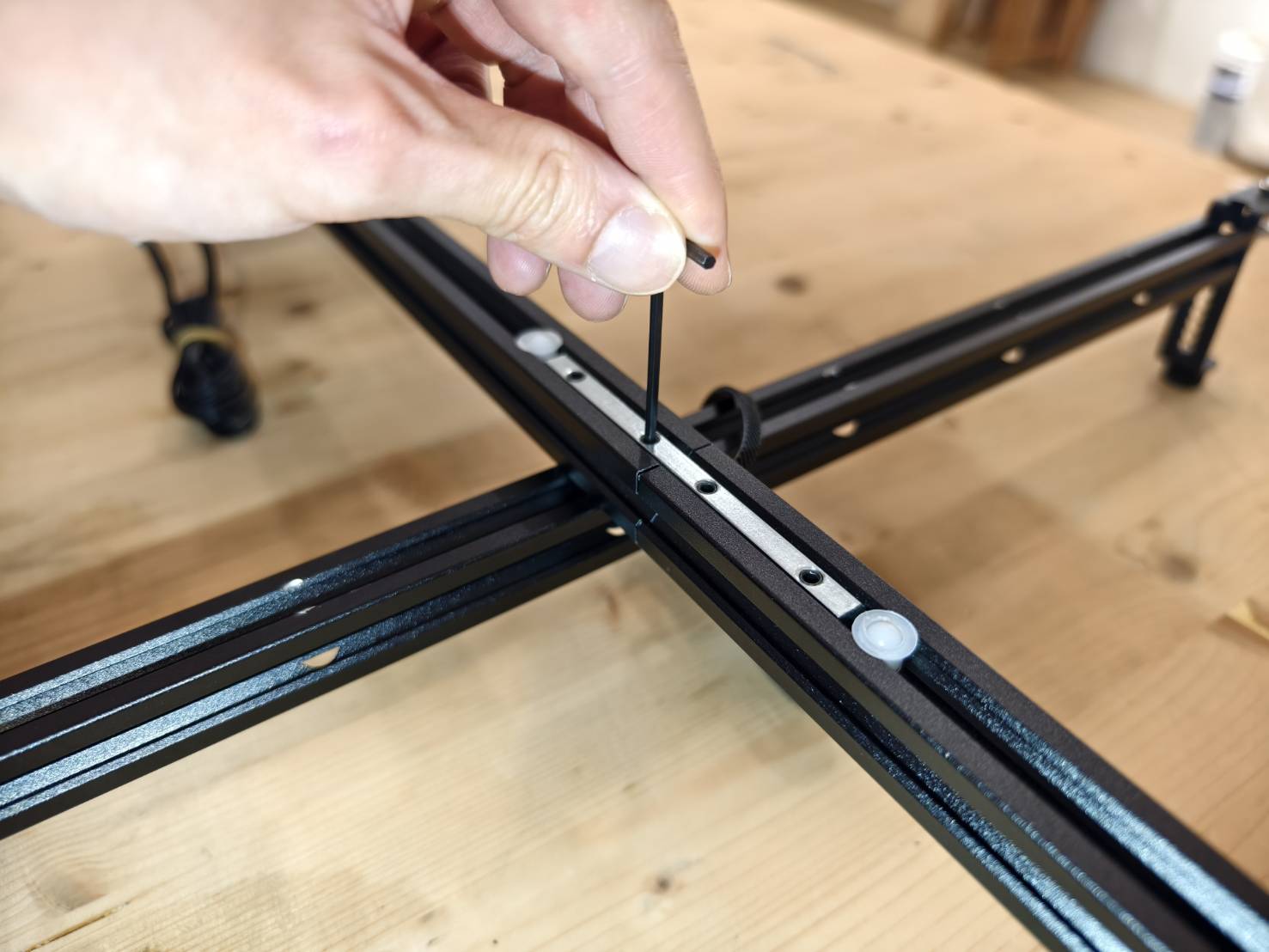

Conecte la viga de fijación del carril al carril del alimentador e instálela utilizando el orificio para tornillos en el centro de la viga.
Paso 9
Prepare un carril y un tornillo M5x22.
Fije el carril a la viga cerca del orificio central del tornillo.
Paso 10
Prepare 2 elevadores de carril y 2 tornillos medianos (M5x12).

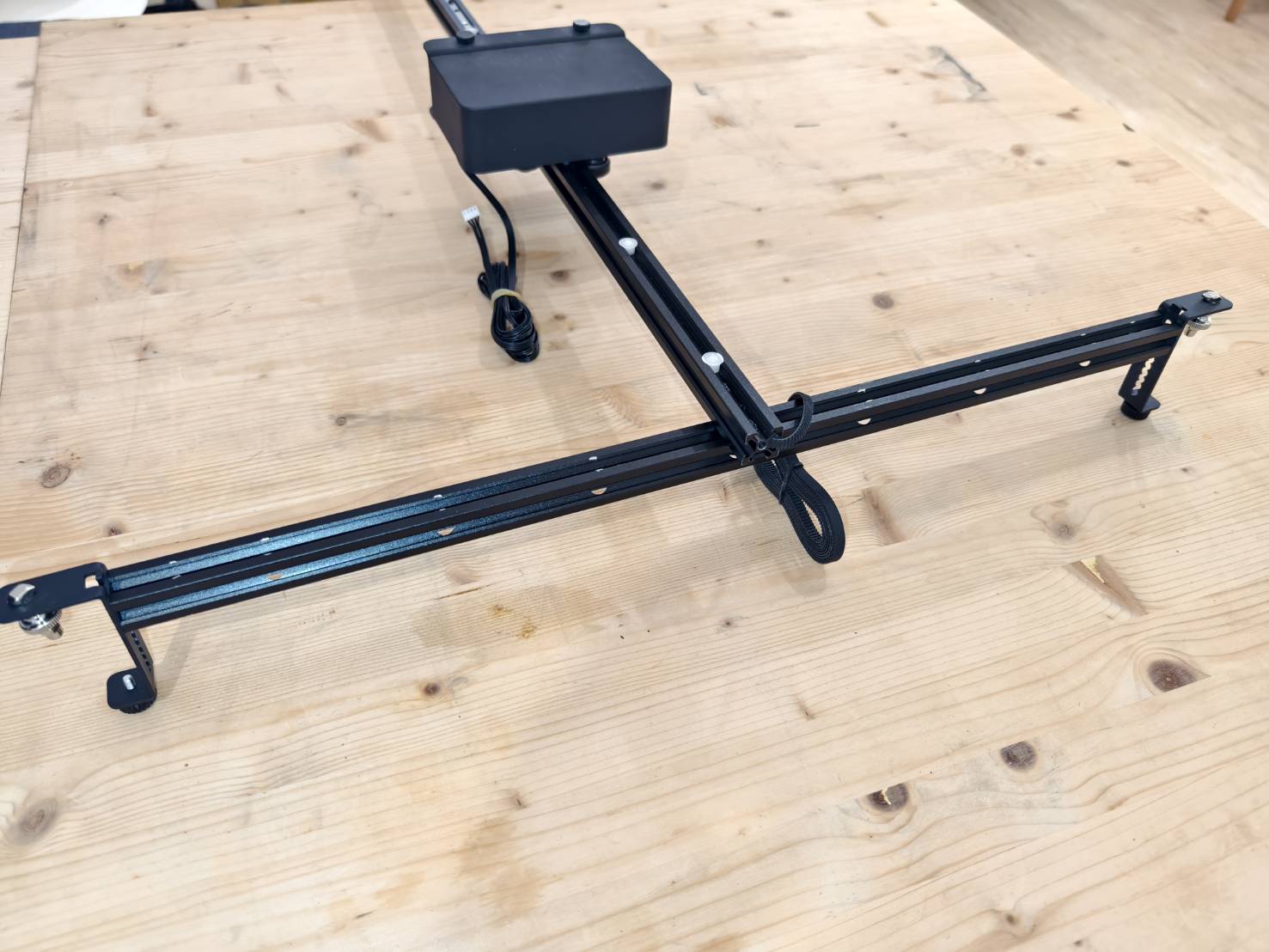

Instale los elevadores de carril a ambos lados de la viga de fijación del carril, con el tornillo apretado a mano orientado hacia el lado del alimentador.
Paso 11
Prepare dos carriles.
Instale los dos carriles en la parte superior de las patas de soporte a ambos lados, con los rodillos blancos orientados hacia abajo. Asegúrelos utilizando los tornillos apretados a mano.
Paso 12
Prepare 2 elevadores de carril.
Instale los elevadores de carril debajo de los bordes de los carriles a ambos lados y asegúrelos utilizando tornillos apretados a mano.
Paso 13
Prepare 2 imanes de carril y 2 tornillos largos (M5x22).
Instale los imanes de carril en el borde superior de ambos lados del carril, asegurándose de que la cara magnética plateada esté orientada hacia el alimentador.
Paso 14
Prepare 2 imanes de carril, 2 tornillos medianos (M5x12) y 2 tuercas en T.
Combine las tuercas y los tornillos, pero no los apriete completamente; asegúrese solo de que los tornillos estén enganchados.
A continuación, instale los bloques magnéticos en la parte superior de la viga de fijación del carril, asegurándolos temporalmente. Su posición se ajustará en los pasos siguientes.
Si toda la estructura no está nivelada o la superficie de la mesa no es plana, puede ajustar la altura de los soportes elevadores.
Paso 15
Prepare dos plataformas de rodillos guía de borde.
Luego, instálelas en la viga de fijación del carril central, orientadas hacia atrás y hacia el lado del alimentador.
Por favor, instale primero las dos plataformas en las posiciones más externas.
Las plataformas se pueden mover y es posible que sea necesario ajustarlas según el ancho de su material, lo cual se explicará más adelante en este artículo.
Paso 16
Prepare dos conectores de riel y un riel de extensión (con ruedas blancas).
Extienda el carril y el conector del carril hacia atrás.
Paso 17

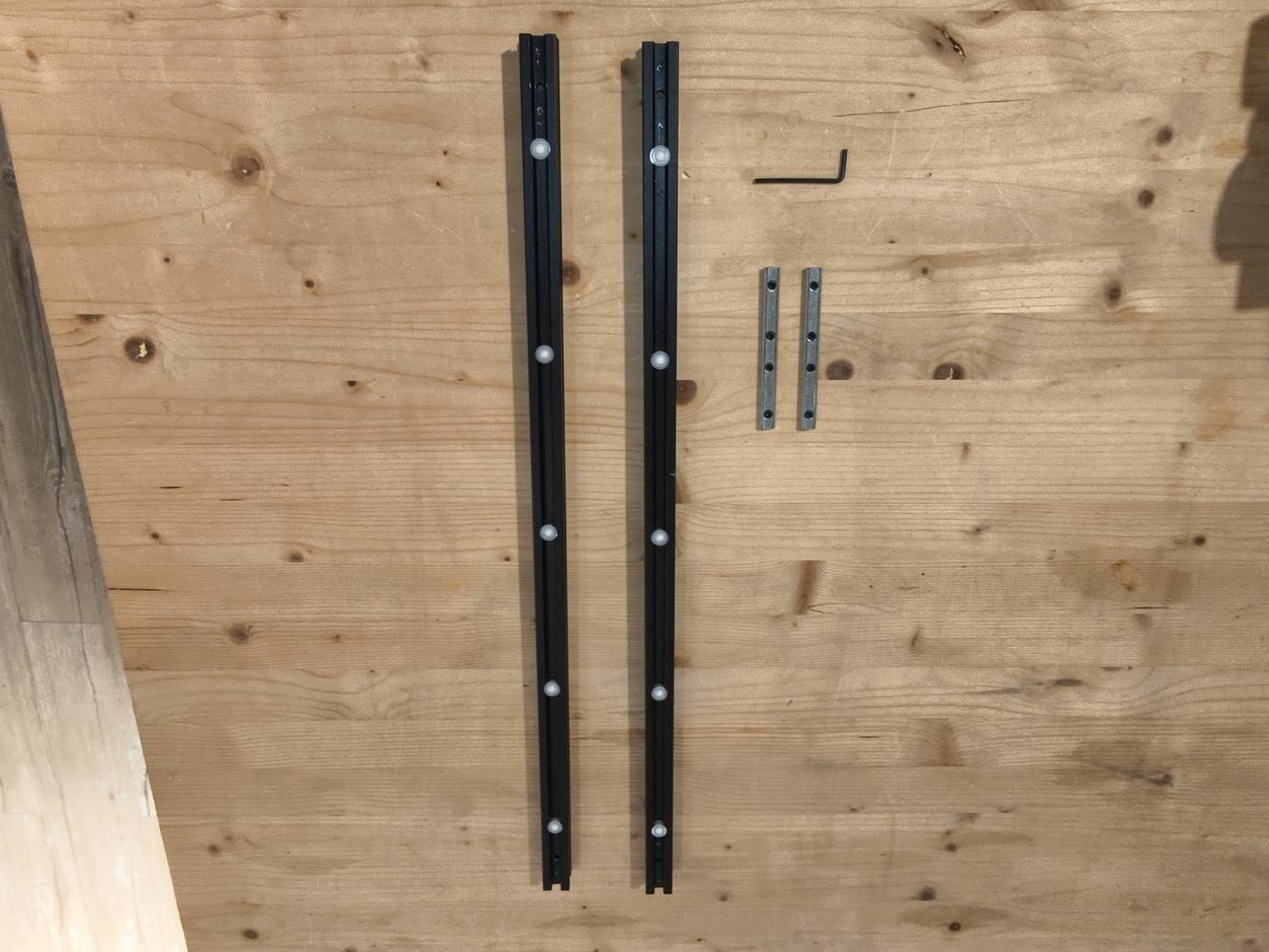

Prepare 2 carriles y 2 conectores de carriles.
A continuación, extienda los carriles utilizando los conectores de carriles.
Paso 18
Prepare 2 vigas de fijación de carriles, 4 elevadores de carriles y 4 tornillos cortos (M5\*6).
Utilice los tornillos cortos para fijar los elevadores de carriles a ambos extremos de cada viga de fijación del carril. Obtendrá dos conjuntos de ensamblajes de viga de fijación del carril + elevador de carril.
Siga estos pasos para la instalación:
Asegúrese de que cuando la viga de fijación del riel esté en posición vertical, los orificios de los tornillos estén en los laterales, no en la parte superior o inferior.
Si los orificios no están en los laterales, afloje los tornillos, gire los elevadores del riel y vuelva a apretar los tornillos.
Paso 19
Prepare el riel de extensión x1 y el tornillo largo (M5x22) x1.
Instale el riel de extensión en la viga de fijación del riel, utilizando el orificio del tornillo cercano al centro.
Paso 20
Prepare 1 juego de almohadillas para los pies de la viga del riel y 2 tornillos largos (M5x22).
Instálelo en el otro lado para fijarlo, con la almohadilla negra del pie de la viga del riel orientada hacia abajo.
Si la estructura general no está nivelada, puede ajustar la altura de las almohadillas de los pies o cambiar directamente las posiciones de los tornillos para aumentar o disminuir la altura. Ambas patas de soporte deben ajustarse en consecuencia.
Paso 21
Prepare un riel de extensión y un tornillo largo (M5x22).
Primero, gire la viga de fijación del riel para que, cuando esté en posición vertical, los orificios de los tornillos estén orientados hacia arriba.
Instale la viga de fijación del riel debajo del riel, insertando los tornillos desde abajo hacia arriba.
Si la estructura general no está nivelada, puede ajustar la altura de las almohadillas de los pies o cambiar directamente las posiciones de los tornillos para aumentar o disminuir la altura. Ambas patas de soporte deben ajustarse en consecuencia.
Paso 22
Retire la abrazadera de la correa.
(El vídeo se grabó con una configuración diferente; ignore los otros dos rieles y céntrese solo en quitar el retenedor de la correa del riel principal).
Paso 23
Prepare dos conectores de riel y un riel de extensión (con ruedas blancas).
Conecte el riel al riel principal y extiéndalo hacia atrás.
Para el conector en la parte inferior, uno de los orificios de los tornillos estará bloqueado por el tornillo de la viga de fijación del riel, por lo que solo necesitará apretar tres tornillos.
Paso 24
Localice la abrazadera de la correa que se retiró anteriormente.
Utilice la abrazadera para asegurar la correa. Asegúrese de que la correa esté orientada correctamente, con el lado dentado hacia el interior.
Paso 25
Prepare un elevador de carril y un tornillo mediano (M5\*12).
A continuación, instale el elevador de carril en la parte posterior del carril.
Si la estructura general no está nivelada, puede ajustar la altura de las patas de apoyo o cambiar directamente las posiciones de los tornillos para elevar o bajar ambas patas de soporte.
Paso 26

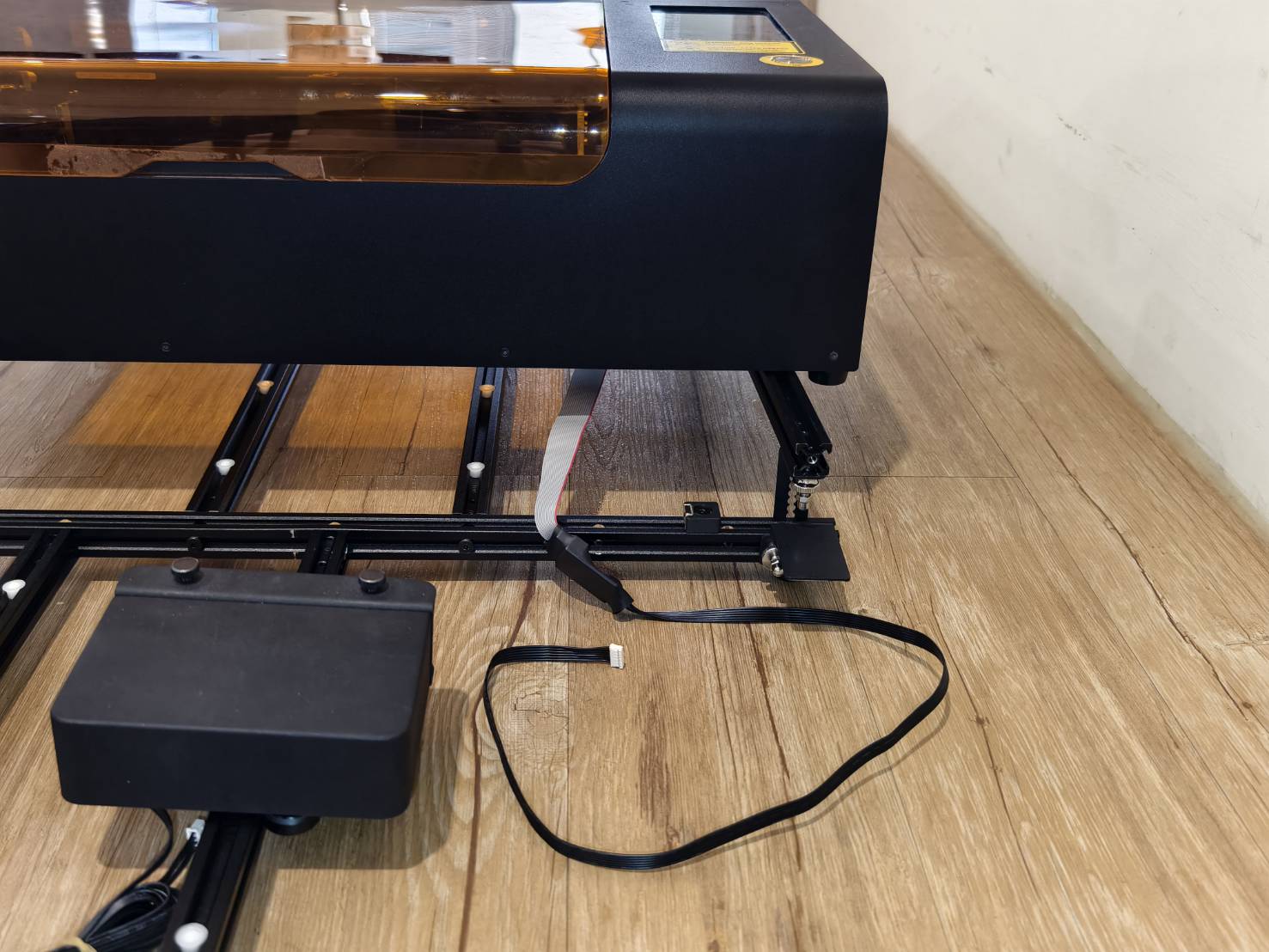

Extraiga el cable de conexión.
Conecte el conector del cable gris a la parte inferior de la máquina.
Paso 27

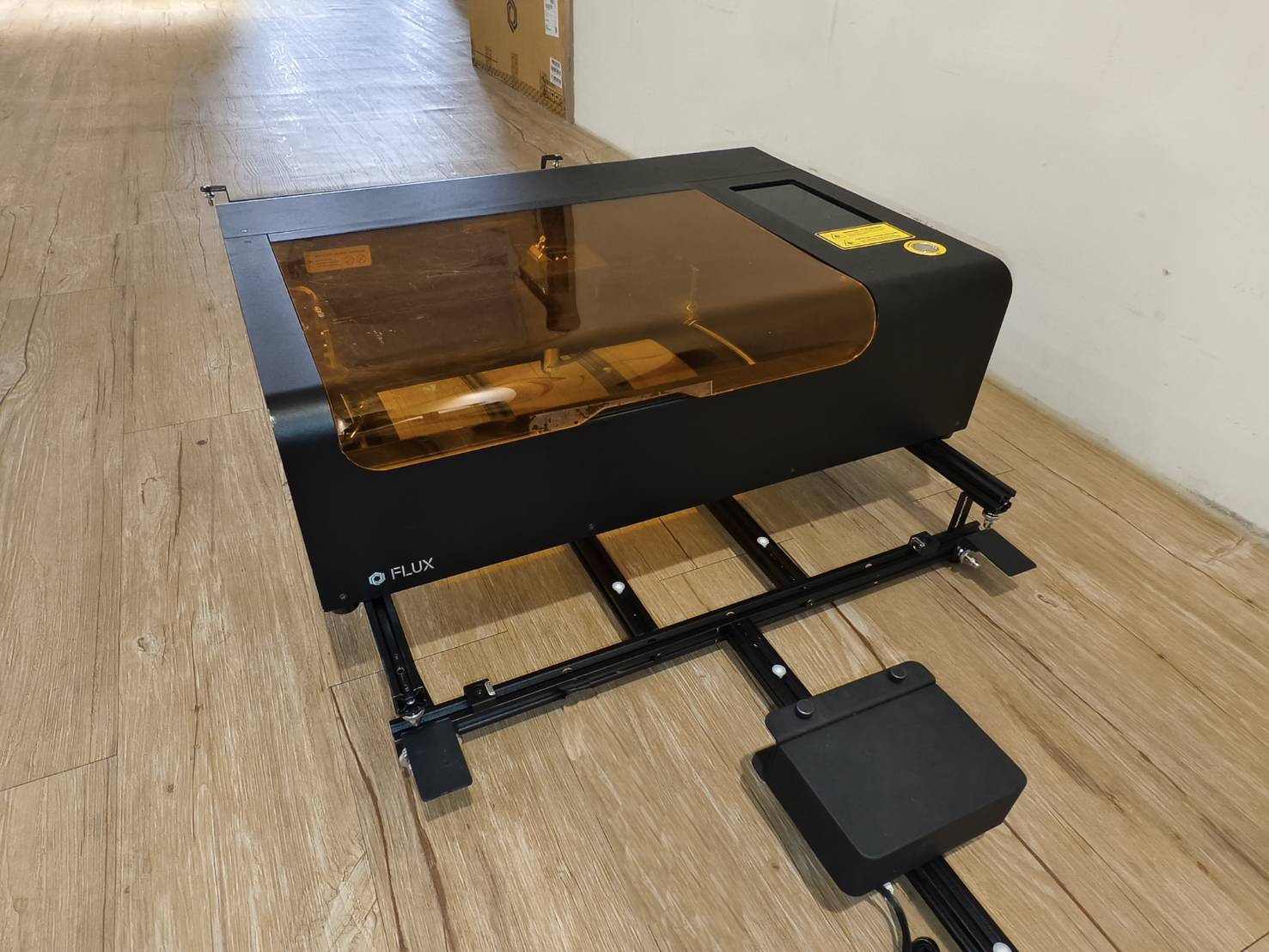

Coloque la máquina sobre el alimentador, como se muestra en la imagen siguiente.
Asegúrese de que la máquina no presione los cables de conexión.

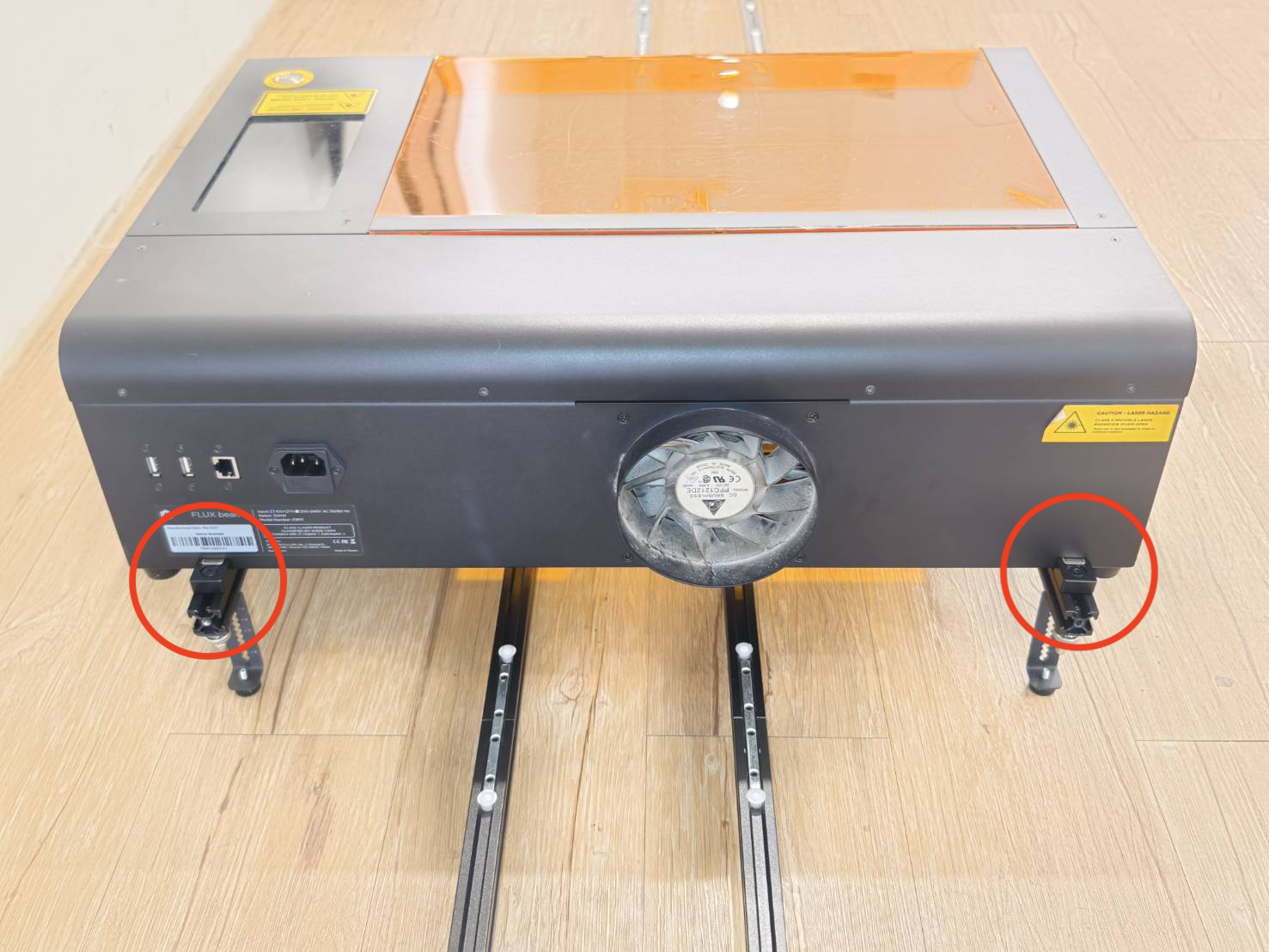

Compruebe que el imán en el círculo rojo esté firmemente sujeto a la carcasa de la máquina.
Paso 28
Localice el adaptador, inserte el otro extremo del cable de conexión en la caja y, a continuación, conecte el adaptador a la máquina.
Paso 29
Si hay una brida en el cable de conexión del alimentador, córtela.
Conecte el cable del alimentador al adaptador.
Paso 30
Coloque el material, asegúrese de que esté nivelado contra el alimentador y, a continuación, apriete los tornillos de mariposa para fijar el material.
Empuje y tire del material hacia adelante y hacia atrás para probarlo mientras observa su apariencia debajo de la cubierta inferior de la máquina para confirmar si está nivelado.
Paso 31
Ajuste la posición de los imanes del carril limitador instalados en el paso 14.
Ajuste la posición de la plataforma del rodillo guía de borde según el vídeo a continuación, alineándola al ras con el borde exterior del imán del carril limitador.
Instale los rodillos. Los rodillos con muelle se pueden instalar tanto en el lado izquierdo como en el derecho sin restricciones. Su función principal es evitar la desviación del material.
| Instalación inversa (para grosores de material inferiores a 5 mm) | |
| Instalación hacia adelante (para grosores de material superiores a 5 mm) | |
Paso 32
Encienda la máquina.
Asegúrese de que el bloqueo de seguridad esté insertado en la parte trasera de la máquina.
Paso 33
Asegúrese de que está utilizando las siguientes versiones de software y firmware.
|
Versión de Beam Studio 2.5.3 o superior (Tutorial) |

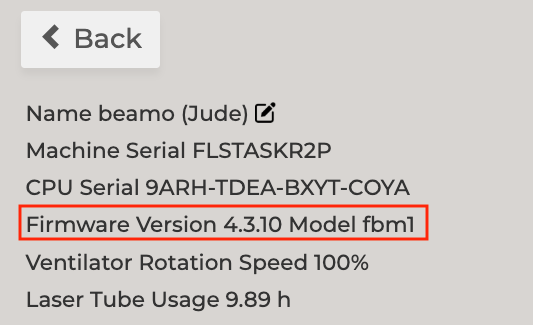

Versión del firmware 4.3.10 o superior. (Tutorial) |
|
|

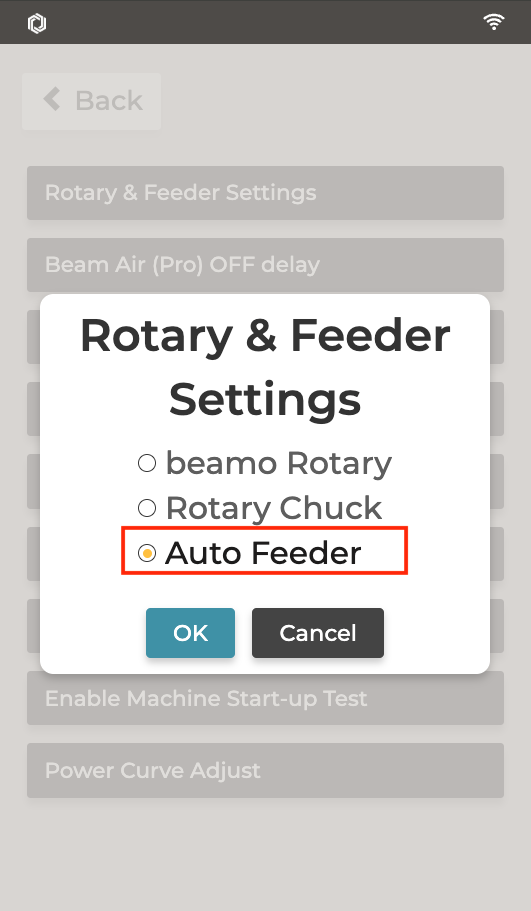

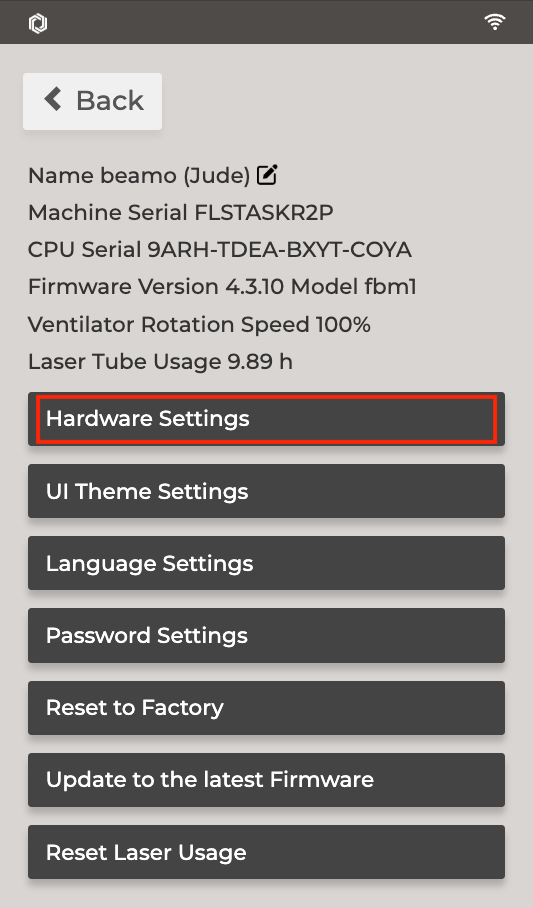

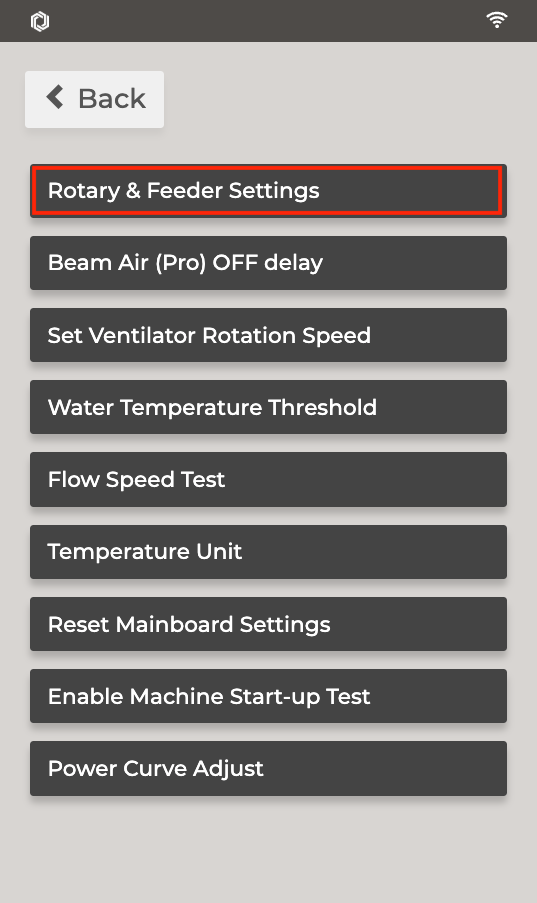

Vaya a "Ajustes de hardware" para activar la función del alimentador.

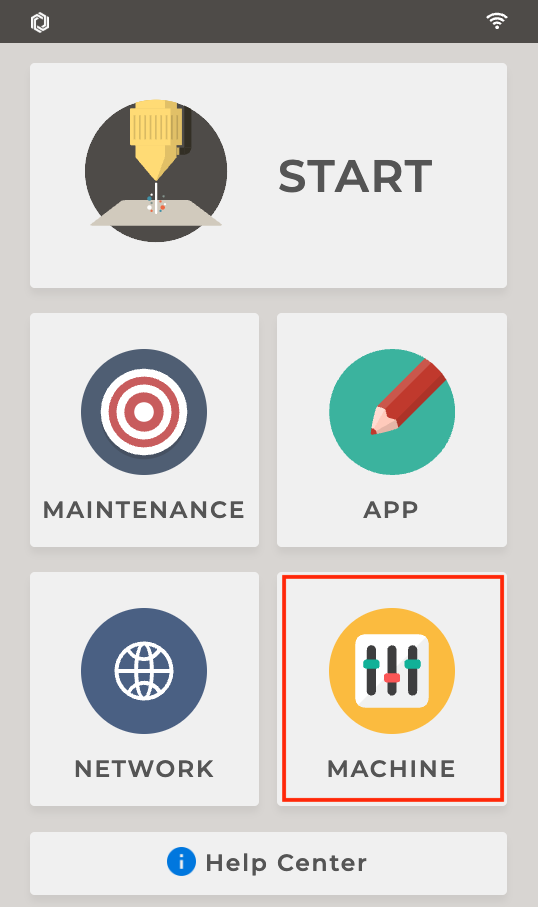

(Machine >> Hardware Settings >> Rotary & Alimentador Settings >> Auto Alimentador)
Paso 34

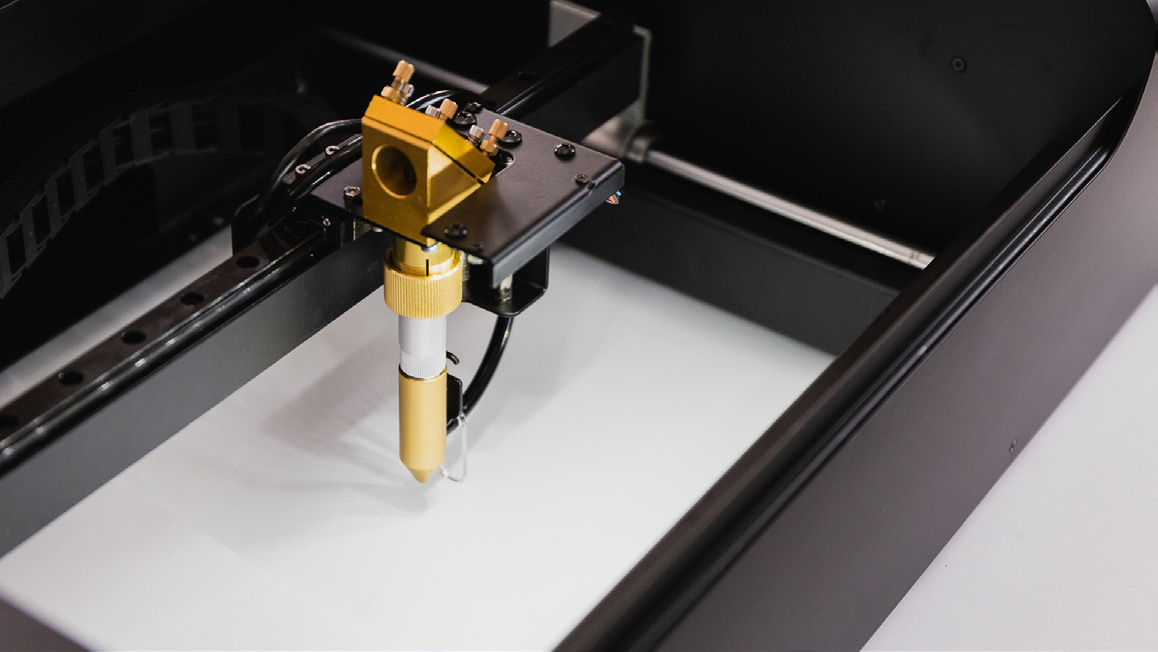

Realice el enfoque, ya sea manual o automáticamente.
Paso 35
Mueva el cabezal láser al área que desea grabar o cortar y, a continuación, cierre la tapa.
Paso 36
- Inicie Beam Studio y abra la Configuración del documento.
- Establezca la Posición inicial en la Posición actual y sitúela en la esquina superior izquierda.
- Active la función "Parte inferior abierta".
-
Active la función de Alimentador automático e introduzca la longitud aproximada de su material.
Paso 37
Importe o cree un archivo.
Establezca los parámetros correctos según su material.
Paso 38
Utilice "Encuadre" para previsualizar la trayectoria de grabado.
Paso 39
Inicie la tarea.
Paso 40
Compruebe el resultado.
Si el tamaño del resultado difiere de su diseño, utilice la función "Escala" en la Configuración del documento en Beam Studio e inténtelo de nuevo.
Esta función permite ampliar o reducir el tamaño del diseño proporcionalmente.
- Por ejemplo, si el rectángulo está configurado a 50 cm pero el resultado es de 25 cm, establezca la "Escala" en 2, de modo que el resultado se ampliará por un factor de 2. (25 cm x 2 = 50 cm >> Resultado)
- Otro ejemplo: si el rectángulo está configurado a 50 cm, pero el resultado es de 100 cm, establezca la "Escala" en 0,5, de modo que el resultado se reducirá por un factor de 0,5. (100 cm x 0,5 = 50 cm >> Resultado)
#END
