Descripción

Este artículo le guiará sobre cómo iniciar una tarea de grabado con el Alimentador Automático.

Desembalaje:

Paquete del Alimentador Automático
#	Nombre del artículo	Descripción	Cant.
1	Alimentador	La parte principal que controla el movimiento del material y la trayectoria de grabado.	1 ud.
2	Carril	La pieza tiene ruedas de bolas blancas incorporadas, permitiendo que el material se desplace suavemente.	5 uds.
3	Viga de fijación del carril	Son las barras o vigas que se instalarán horizontalmente para estabilizar la estructura.	1 ud.
4	Correa	Es la correa dentada que se montará en el alimentador, responsable de su movimiento.	1 ud.
5	Abrazadera de la correa	Es el retenedor de la correa utilizado para fijar la posición de la misma.	2 unidades
6	Conector del carril	Se utiliza para unir los carriles y obtener una longitud mayor.	6 unidades
7	Rodillos guía de borde	Se utilizan para limitar la posición del material y evitar que se desvíe en la dirección incorrecta.	1 juego
8	Plataforma de rodillos guía de borde	Es la plataforma donde se apoyan los rodillos. La posición de las plataformas se puede ajustar según el tamaño del material.	2 unidades
9	Elevador de carril	Se puede considerar como un pie utilizado para elevar el montaje.	5 uds.
10	Adaptador	Es el adaptador del cable que tiene una conexión para el cable de la máquina y otra para el cable del alimentador.	1 ud.
11	Imán de carril	El propósito de esta pieza es limitar la posición del material de manera similar a los rodillos. También se utiliza para fijar el montaje a la máquina.	4 unidades
12	Soporte de posicionamiento en forma de L	El imán se instalará en el soporte para fijarlo a la máquina.	2 unidades
13	Tuerca en T M5	Será la tuerca para el imán.	4 unidades
14	Abrazadera de carril	Se utilizará para fijar el montaje en la máquina. Algunos montajes no necesitarán esta pieza.	1 ud.
15	Cable	Cable para conectar la máquina y el adaptador.	1 ud.
16	Tornillo M5*6	Tornillo corto	6 unidades
17	Tornillo M5*12	Tornillo mediano	6 unidades
18	Tornillo M5*22	Tornillo largo	6 unidades
19	Destornillador hexagonal M4	Esta herramienta se utiliza para realizar la instalación.	1 ud.
20	Llave Allen de 2,5 mm	Esta herramienta se utiliza para realizar la instalación.	1 ud.
21	Llave Allen de 2 mm	Esta herramienta se utiliza para realizar la instalación.	1 ud.
22	Llave fija de 10 mm	Esta herramienta se utiliza para ajustar o sustituir la rueda del alimentador.	1 ud.
23	Rueda de bola blanca	Esta es la pieza de repuesto para las ruedas de bola blancas integradas en los carriles.	3 uds.

Paquete de extensión
#	Nombre del artículo	Descripción	Cant.
1	Carril	La pieza tiene ruedas de bolas blancas incorporadas, permitiendo que el material se desplace suavemente.	6 unidades
2	Conector del carril	Se utiliza para unir los carriles y obtener una longitud mayor.	6 unidades
3	Viga de fijación del carril	Son las barras o vigas que se instalarán horizontalmente para estabilizar la estructura.	2 unidades
4	Elevador de carril	Se puede considerar como un pie utilizado para elevar el montaje.	5 uds.
5	Tornillo M5*6	Tornillo corto	8 uds.
6	Tornillo M5*22	Tornillo largo	6 unidades
7	Tornillo M5*25	Tornillo extralargo	4 unidades
8	Correa de 3 m (300 mm)	Esta correa se utilizará para reemplazar la original cuando se emplee la configuración más larga.	1 ud.
9	Cable de extensión	Este cable se utilizará para prolongar el cable del alimentador cuando se emplee la configuración más larga.	1 ud.
10	Rueda de bola blanca	Esta es la pieza de repuesto para las ruedas de bola blancas integradas en los carriles.	3 uds.

Paso 1

Instale el kit de base abierta de beamo. Consulte el siguiente enlace.
beamo - Open Bottom Kit

Paso 1.1

Instale el accesorio de obturador láser de beamo.
(Omita este paso — el accesorio estará disponible próximamente.)

Paso 2

Tras instalar el kit de base abierta, apague la máquina y desconecte el cable de alimentación

Paso 3

Localice el riel principal (el que tiene una correa) y retire los conectores del riel.
(Es posible que haya otros conectores de riel en otros rieles.)

Paso 4

Libere la correa y localice su lado largo.
Afloje el retenedor de la correa utilizando la llave Allen pequeña.

Lado corto de la correa	Lado largo de la correa

Mientras tanto, por favor apriete el retenedor de la correa en el lado corto.

Paso 5

Prepare el alimentador y el riel principal.

Inserte el riel principal en la polea introduciendo primero el lado largo de la correa.
Enganche la correa hacia arriba en el engranaje y guíela hacia abajo, formando una forma de pico.
Es fundamental insertarlo en esta dirección, asegurándose de que el lado largo de la correa quede en el mismo lado que la superficie plana del alimentador.

Paso 6

Prepare dos conectores de riel y un riel de extensión (con ruedas blancas).

Cada bloque tiene cuatro tornillos. Fije dos tornillos en el riel principal y dos en el riel de extensión para lograr una sujeción firme.

(Nota: Asegúrese de que el riel de extensión tenga ruedas blancas, ya que estas son para el movimiento de los alimentadores. Los conectores deben estar en el mismo lado que las ruedas blancas y en la parte inferior de estas.)

Paso 7

Fije la correa en el lado largo con el retenedor de correa que se retiró anteriormente.
(Asegúrese de que la correa esté tensa antes de fijarla).

Asegúrese de que la correa esté bien enganchada en la polea. Si no es así, retire el retenedor de la correa y vuelva a insertar el alimentador.

Paso 8

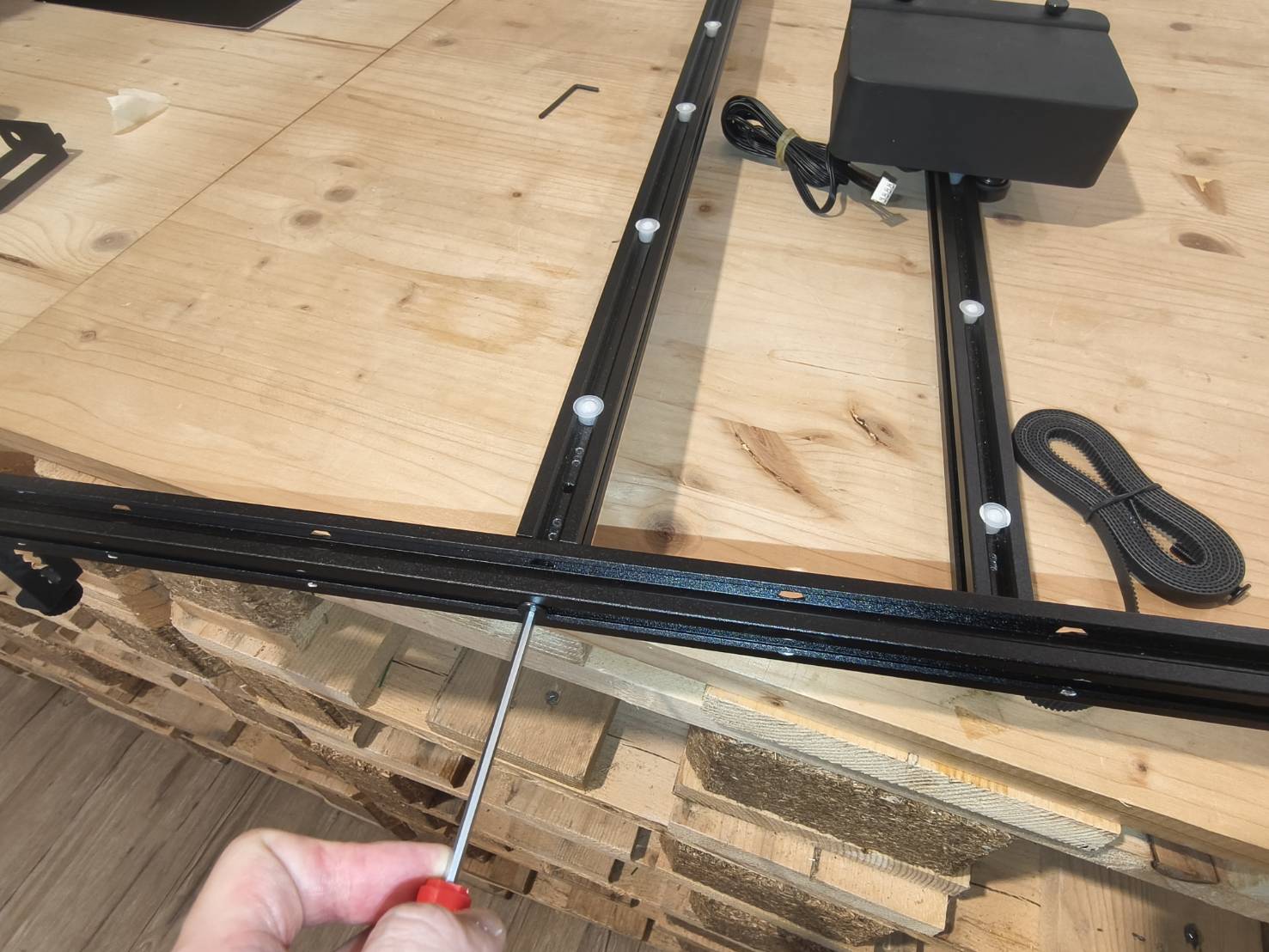

Prepare 1 viga de fijación del carril y 1 tornillo largo (M5x22).

Conecte la viga de fijación del carril al carril del alimentador e instálela utilizando el orificio para tornillos en el centro de la viga.

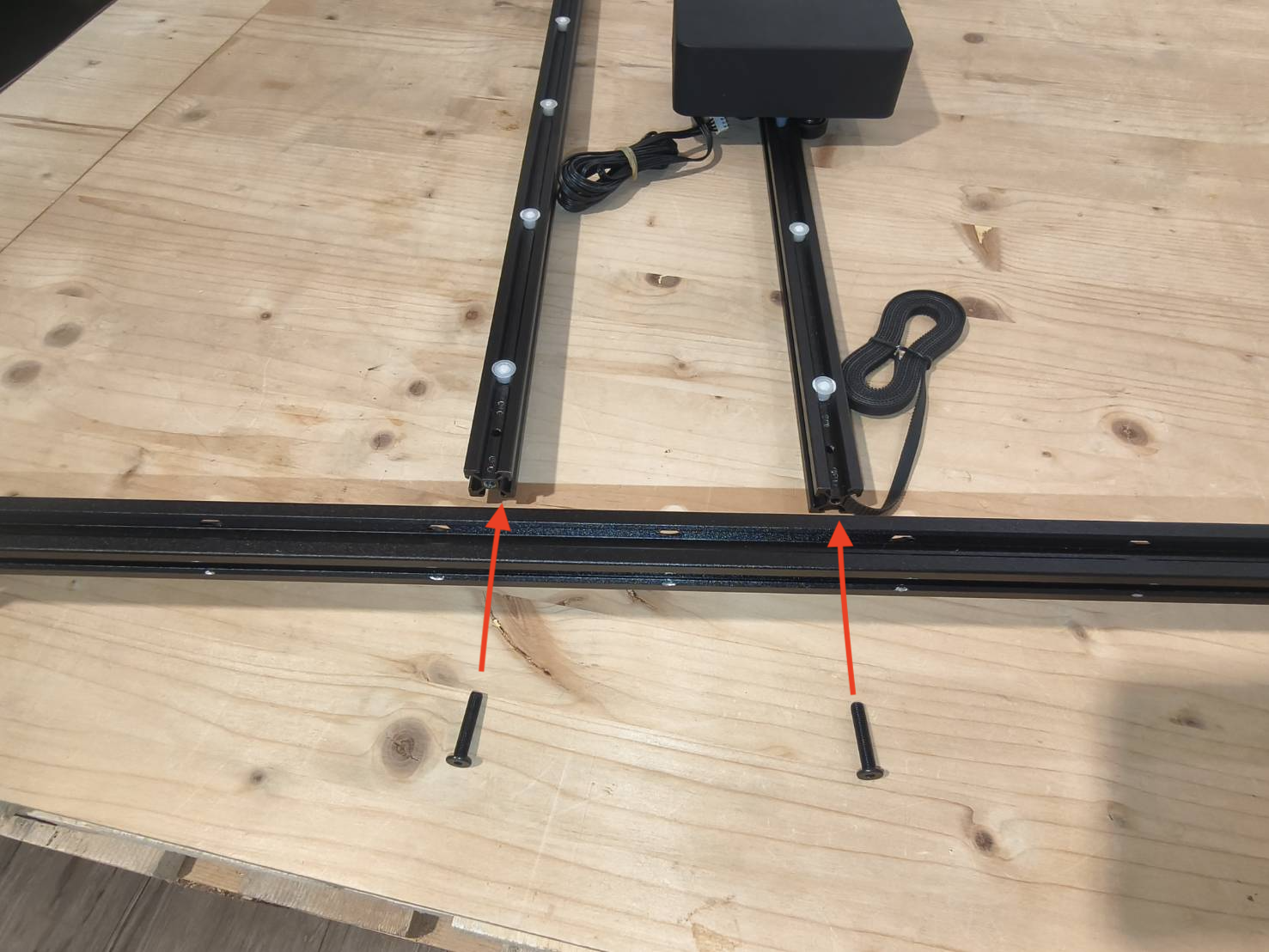

Paso 9

Prepare un carril y un tornillo M5x22.

Fije el carril a la viga cerca del orificio central del tornillo.

Paso 10

Prepare 2 elevadores de carril y 2 tornillos medianos (M5x12).

Instale los elevadores de carril a ambos lados de la viga de fijación del carril, con el tornillo apretado a mano orientado hacia el lado del alimentador.

Paso 11

Prepare dos carriles.

Instale los dos carriles en la parte superior de las patas de soporte a ambos lados, con los rodillos blancos orientados hacia abajo. Asegúrelos utilizando los tornillos apretados a mano.

Paso 12

Prepare 2 elevadores de carril.

Instale los elevadores de carril debajo de los bordes de los carriles a ambos lados y asegúrelos con tornillos apretados a mano.

Paso 13

Prepare 2 imanes de carril y 2 tornillos largos (M5x22).

Instale los imanes del carril en el borde superior de los dos lados del carril, asegurándose de que el lado magnético plateado esté orientado hacia el alimentador.

Paso 14

Prepare 2 imanes de carril, 2 tornillos medianos (M5x12) y 2 tuercas en T.

Combine las tuercas y los tornillos, pero no los apriete completamente; asegúrese solo de que los tornillos estén enganchados.

A continuación, instale los bloques magnéticos en la parte superior de la viga de fijación del carril, asegurándolos temporalmente. Su posición se ajustará en los pasos siguientes.

Si toda la estructura no está nivelada o la superficie de la mesa no es plana, puede ajustar la altura de los elevadores de soporte.

Paso 15

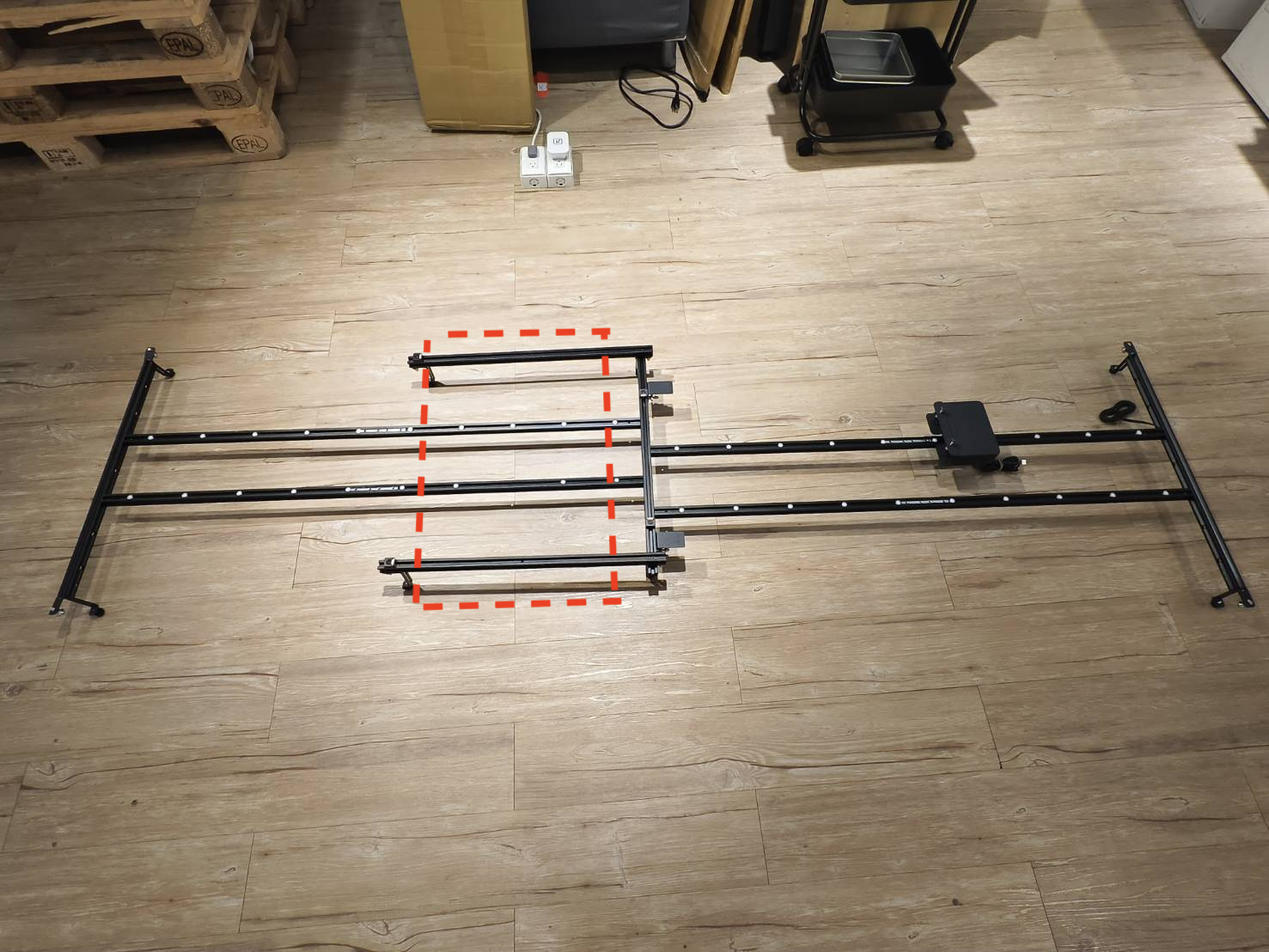

Prepare dos plataformas de rodillos guía de borde.

Luego, instálelas en la viga de fijación del carril central, orientadas hacia atrás y hacia el lado del alimentador.

Por favor, instale primero las dos plataformas en las posiciones más externas.

Las plataformas se pueden mover y es posible que sea necesario ajustarlas según el ancho de su material, lo cual se explicará más adelante en este artículo.

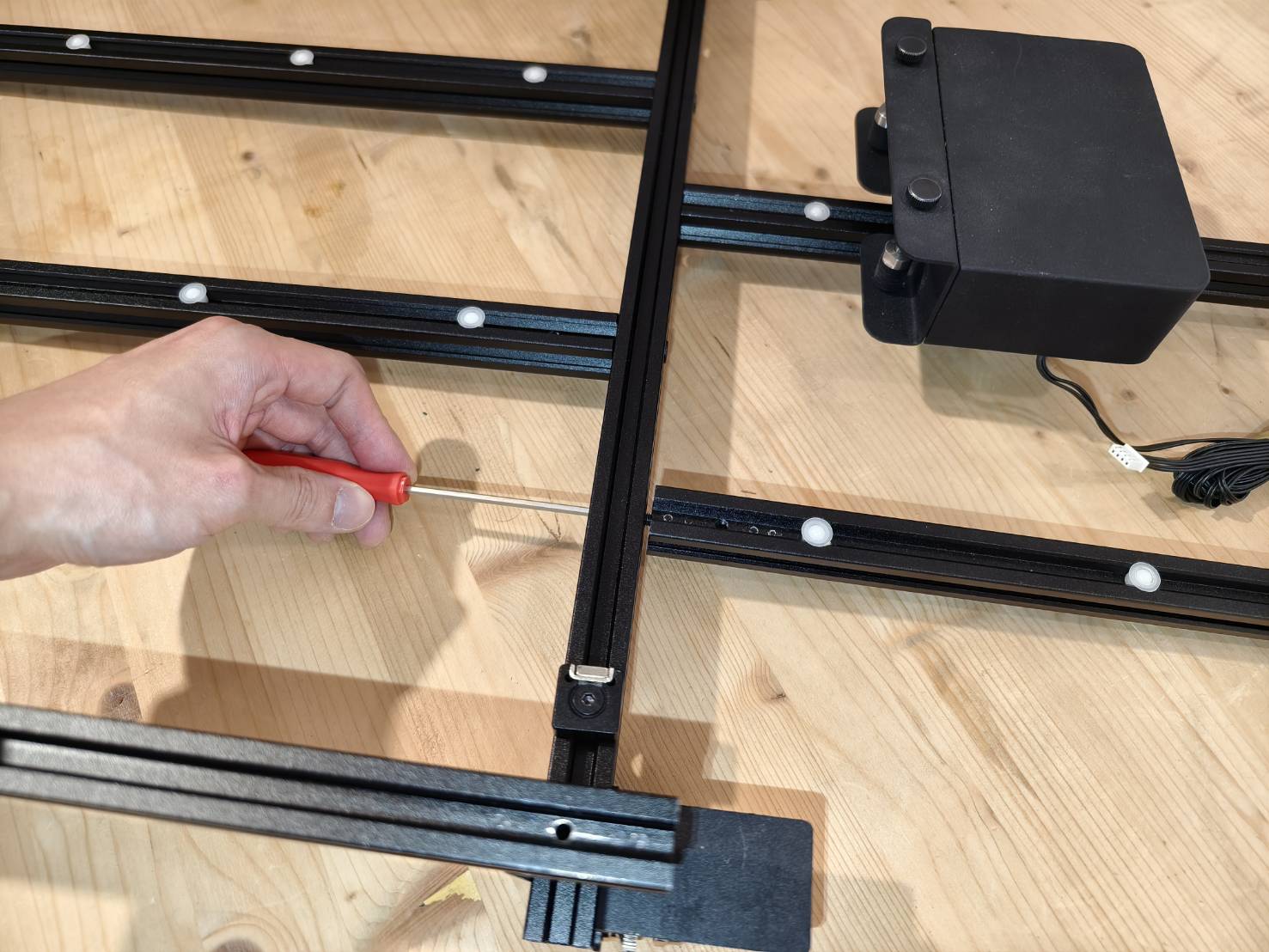

Paso 16

Prepare dos conectores de riel y un riel de extensión (con ruedas blancas).

Extienda el carril y el conector del carril hacia atrás.

Paso 17

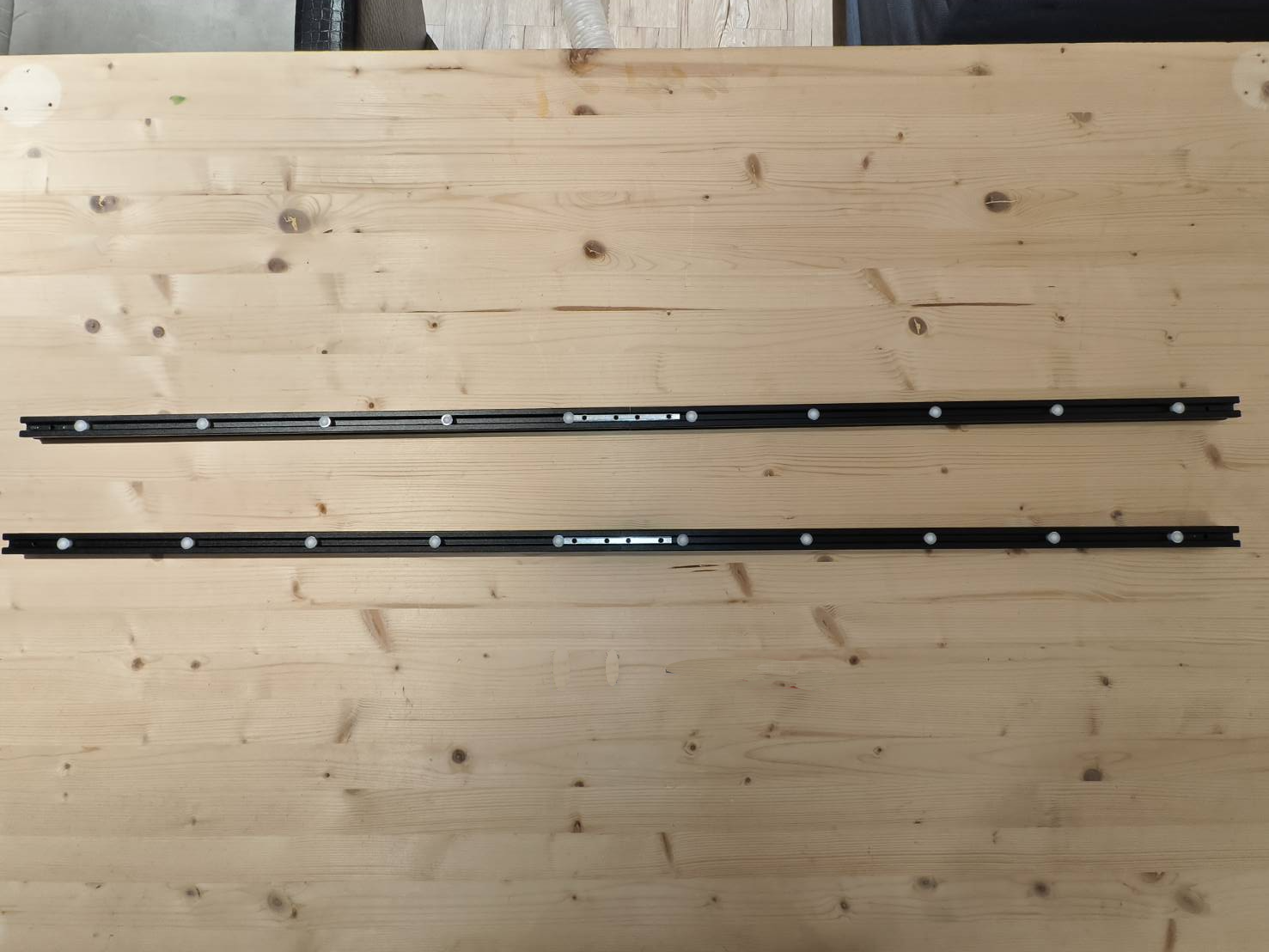

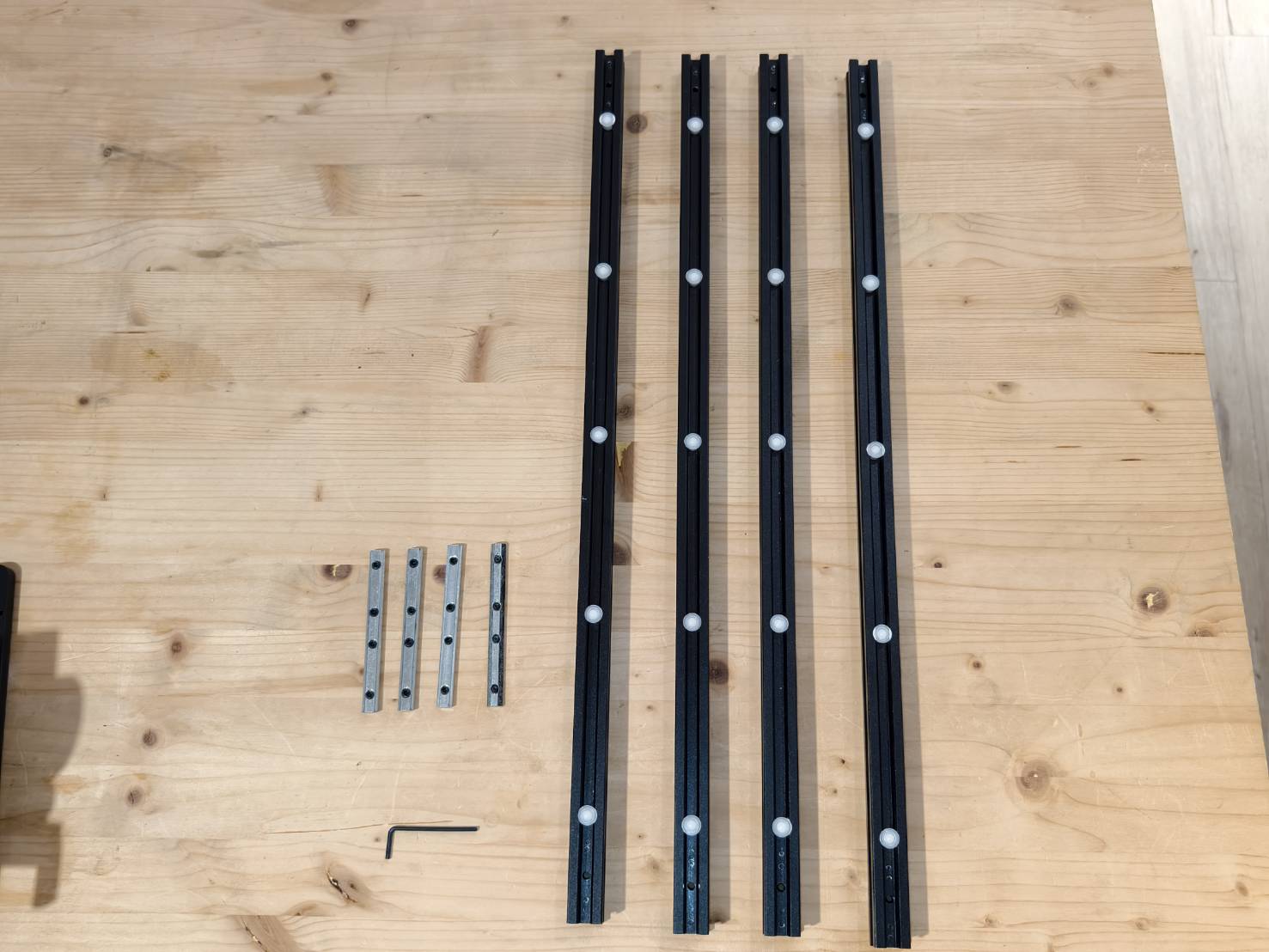

Prepare 4 carriles y 4 conectores de carril.

Luego extienda cada conjunto conectándolos, lo que resultará en dos conjuntos de carriles extendidos.

Paso 18

Prepare 2 vigas de fijación de carril, 4 elevadores de carril y 4 tornillos cortos (M5\*6).

Utilice los tornillos cortos para fijar los elevadores de carril a ambos extremos de cada viga de fijación de carril. Obtendrá dos conjuntos de ensamblajes de viga de fijación de carril + elevador de carril.
Siga estos pasos para la instalación:

Asegúrese de que cuando la viga de fijación del carril esté en posición vertical, los orificios para los tornillos estén en los laterales, no en la parte superior o inferior.
Si los orificios no están en los laterales, afloje los tornillos, gire los elevadores del carril y vuelva a apretar los tornillos.

Paso 19

Prepare el carril de extensión x1 y el tornillo largo (M5x22) x1.

Instale el carril de extensión en la viga de fijación del carril, utilizando el orificio para tornillos cerca del centro.

Paso 20

Prepare 1 juego de almohadillas para los pies de la viga del carril y 2 tornillos largos (M5x22).

Instálelo en el otro lado para fijarlo, con la almohadilla negra del pie de la viga del carril orientada hacia abajo.

Si la estructura general no está nivelada, ajuste la posición de los tornillos de los pies de apoyo para elevarla o bajarla según sea necesario.

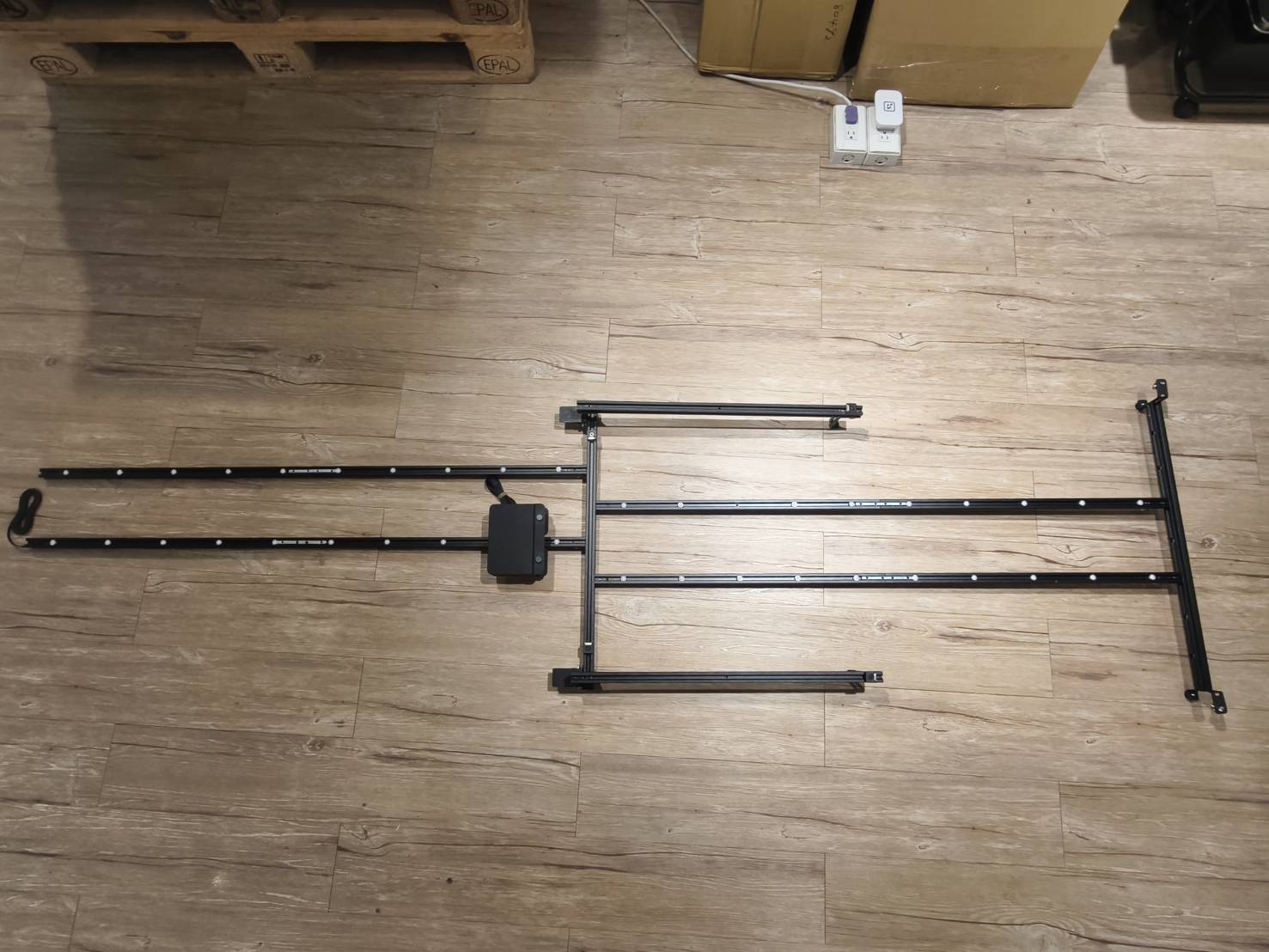

Paso 21

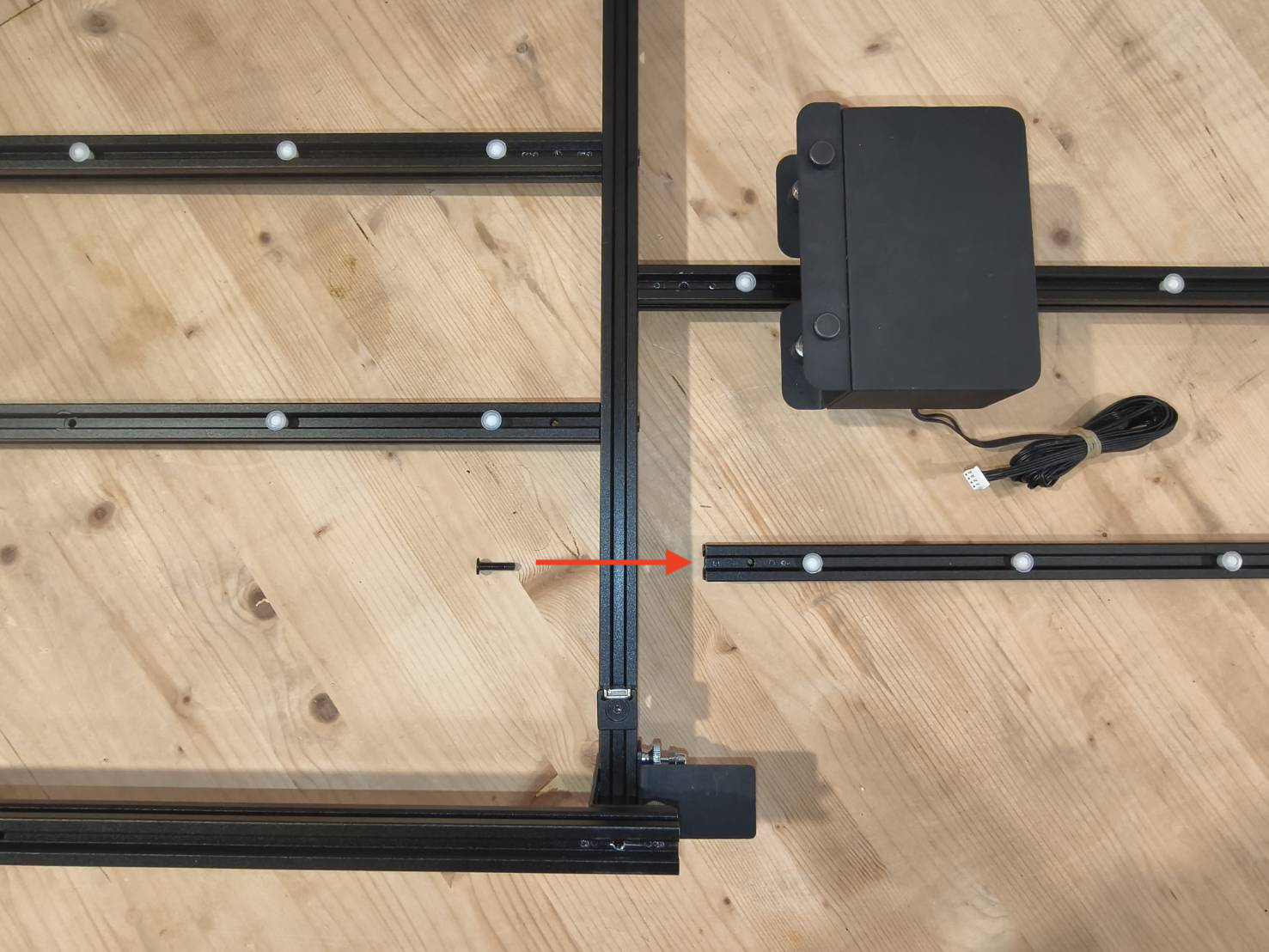

Prepare un carril de extensión y un tornillo largo (M5x22).

Instale el carril de extensión en la viga, en el lado más cercano al alimentador, utilizando el orificio para tornillos más externo.

Paso 22

Prepare el conjunto de almohadilla del pie de la viga x1 y los tornillos largos (M5x22) x2.

Instálelo en el otro lado para fijarlo, asegurándose de que la almohadilla negra del pie de la viga esté orientada hacia abajo.

Si la estructura general no está nivelada, ajuste la posición de los tornillos de los pies de apoyo para elevarla o bajarla según sea necesario.

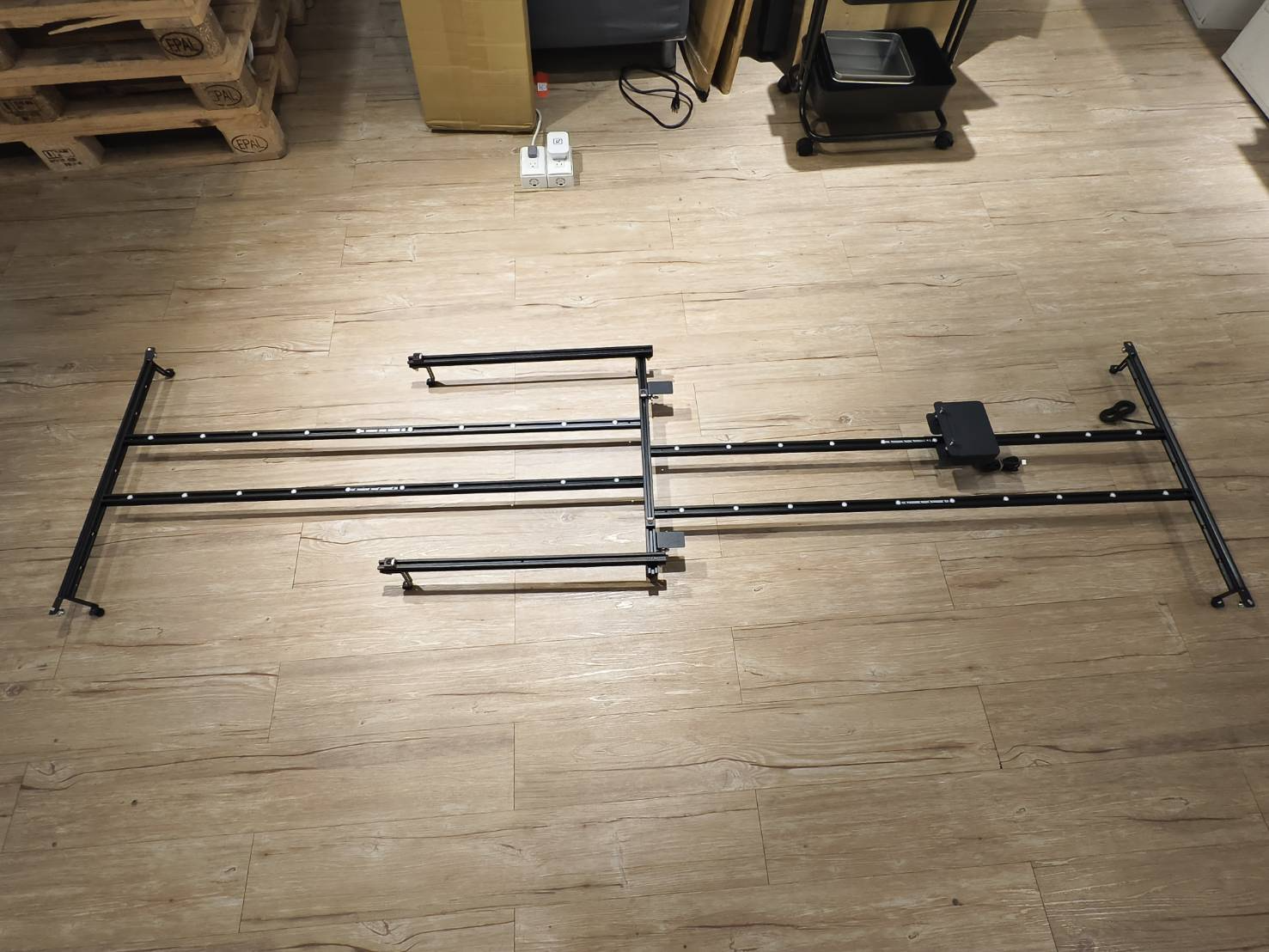

Paso 23

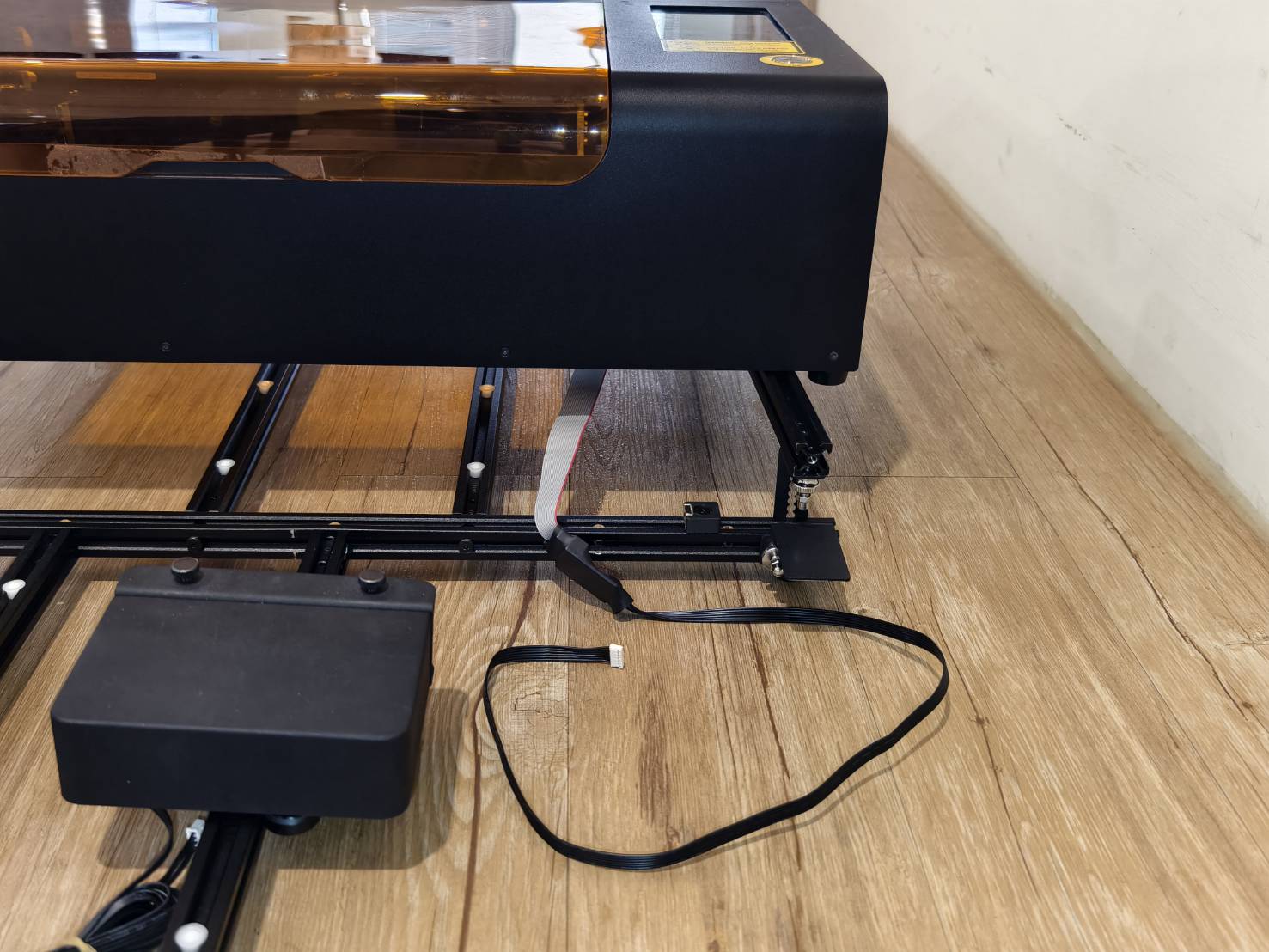

Extraiga el cable de conexión.

Conecte el conector del cable gris a la parte inferior de la máquina.

Paso 24

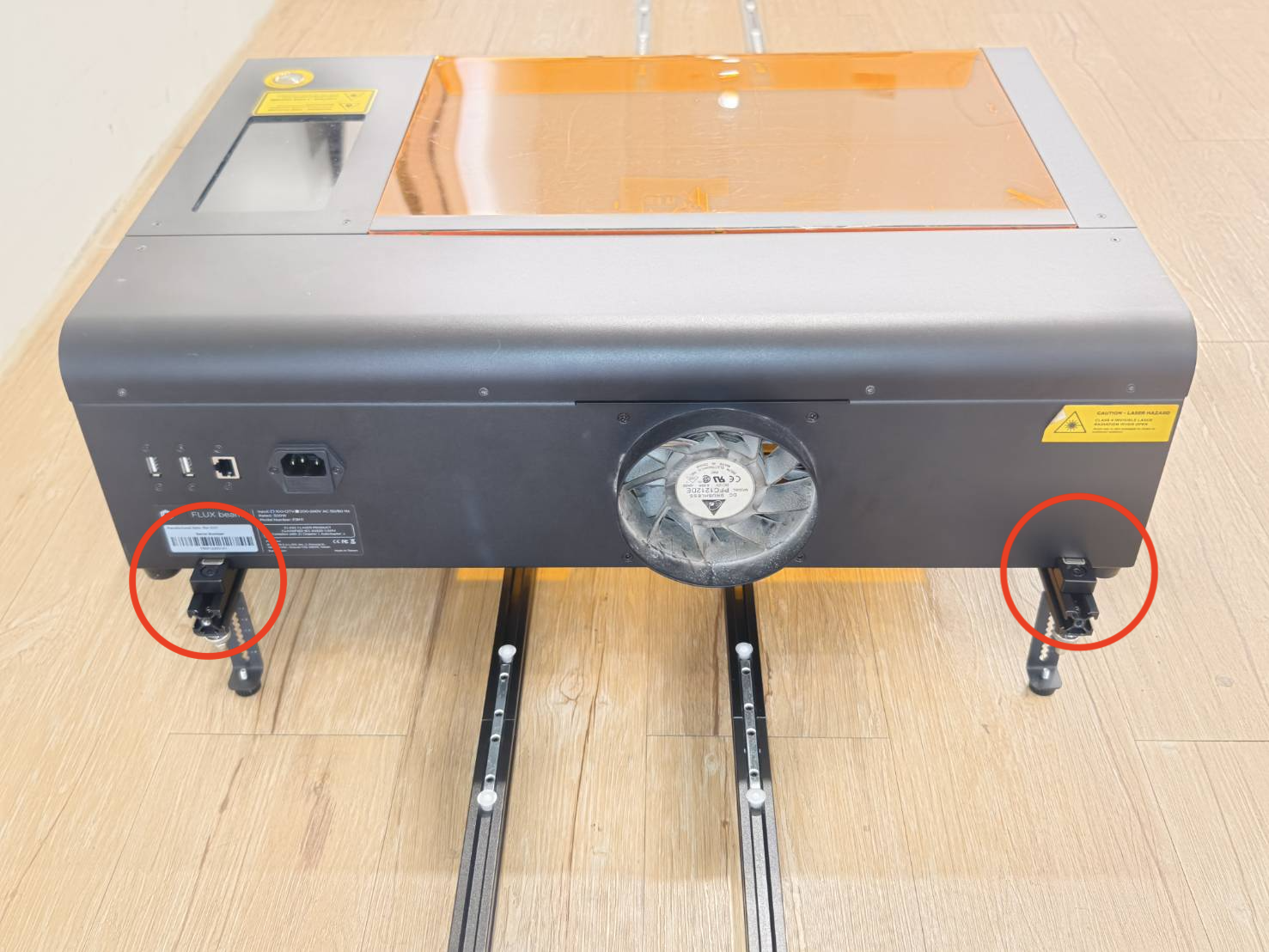

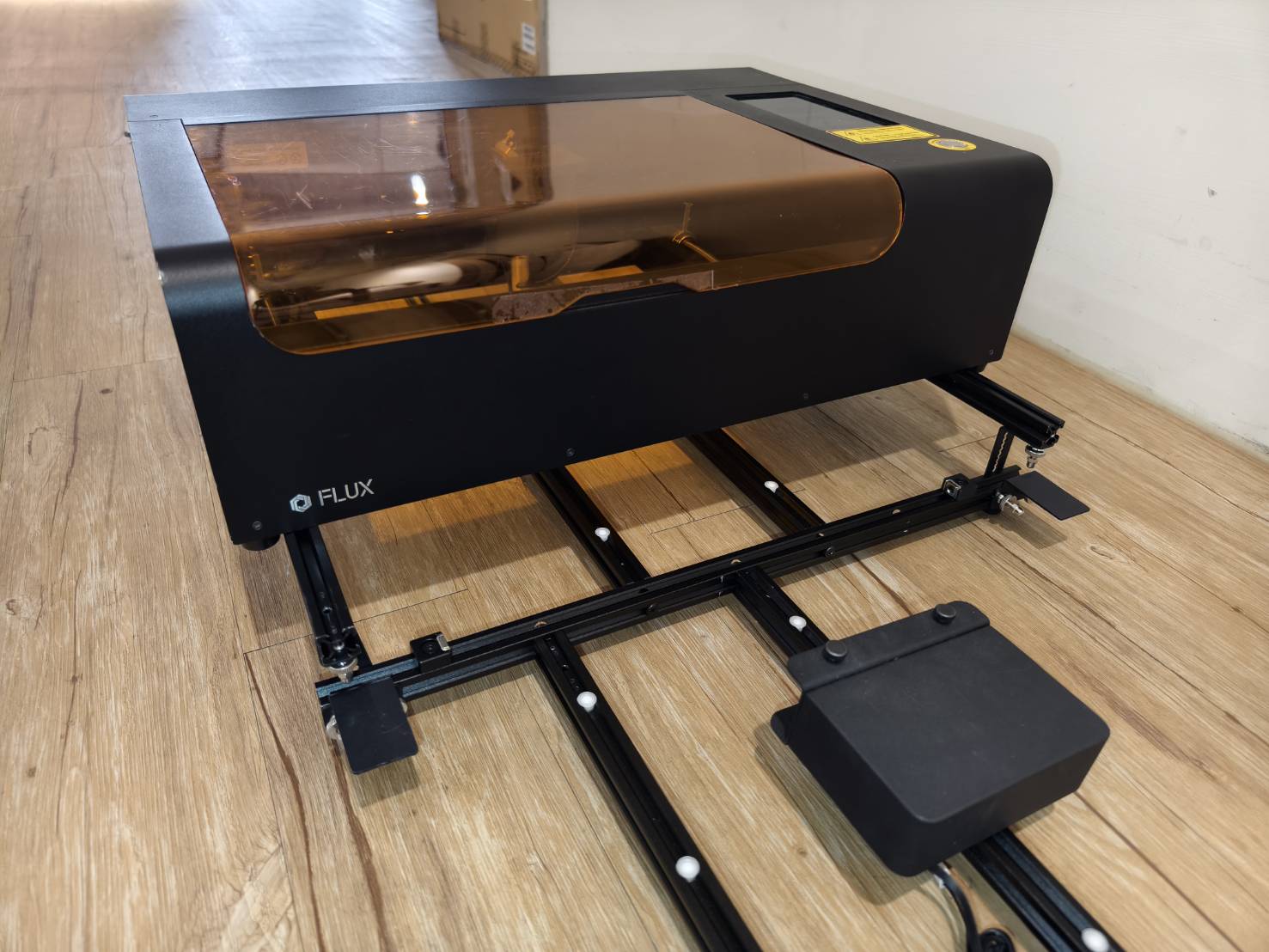

Coloque la máquina sobre el alimentador, como se muestra en la imagen siguiente. (Asegúrese de que la posición sea correcta).

Compruebe que la máquina no presione los cables de conexión.

Asegúrese de que el imán en el círculo rojo esté firmemente sujeto a la carcasa de la máquina.

Paso 25

Localice el adaptador, inserte el otro extremo del cable de conexión en la caja y, a continuación, conecte el adaptador a la máquina.

Paso 26

Si hay una brida en el cable de conexión del alimentador, córtela.

Conecte el cable del alimentador al adaptador.

Paso 27

Coloque el material, asegúrese de que esté nivelado contra el alimentador y luego apriete los tornillos de mariposa para fijarlo.

Empuje y tire del material hacia adelante y hacia atrás para probarlo, mientras observa su apariencia debajo de la cubierta inferior de la máquina para confirmar si está nivelado.

Paso 28

Ajuste la posición de los imanes del carril limitador instalados en el paso 14. C23調整限位磁鐵塊.gif

Ajuste la posición de la plataforma del rodillo guía de borde según el vídeo a continuación, alineándola al ras con el borde exterior del imán del carril limitador.

Instale los rodillos. Los rodillos con resorte se pueden instalar tanto en el lado izquierdo como en el derecho sin restricciones. Su función principal es evitar la desviación del material.

Instalación inversa (para materiales con grosor inferior a 5 mm)


Instalación hacia delante (para materiales con grosor superior a 5 mm)）

Paso 29

Encienda la máquina.

Asegúrese de que el bloqueo de seguridad esté insertado en la parte trasera de la máquina.

Paso 30

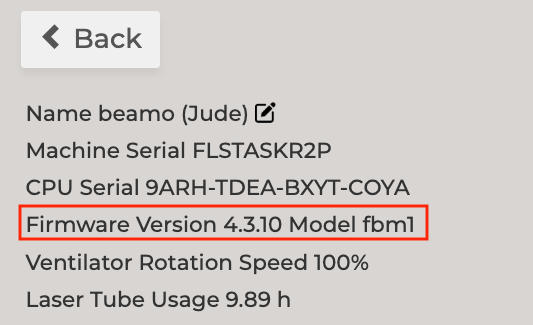

Compruebe que está utilizando las siguientes versiones de software y firmware.

Versión de Beam Studio 2.5.3 o superior (Tutorial)	Versión de Firmware 4.3.10 o superior. (Tutorial)

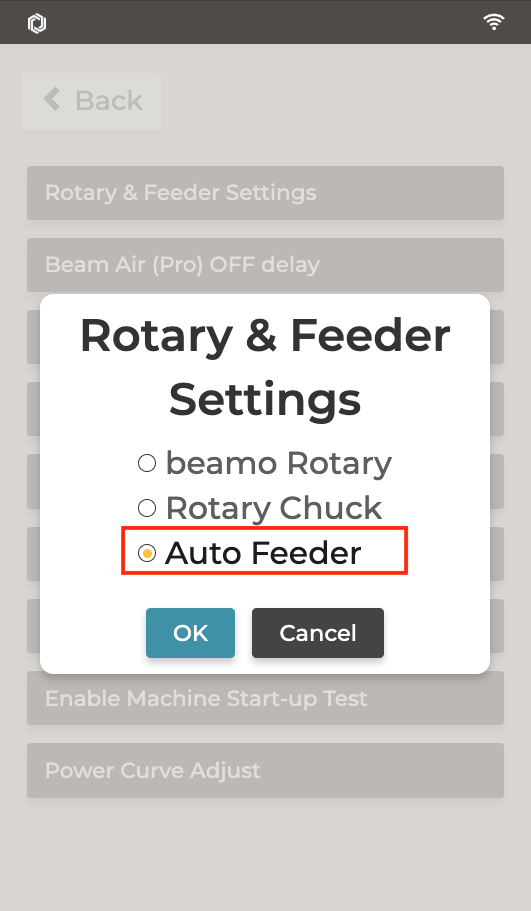

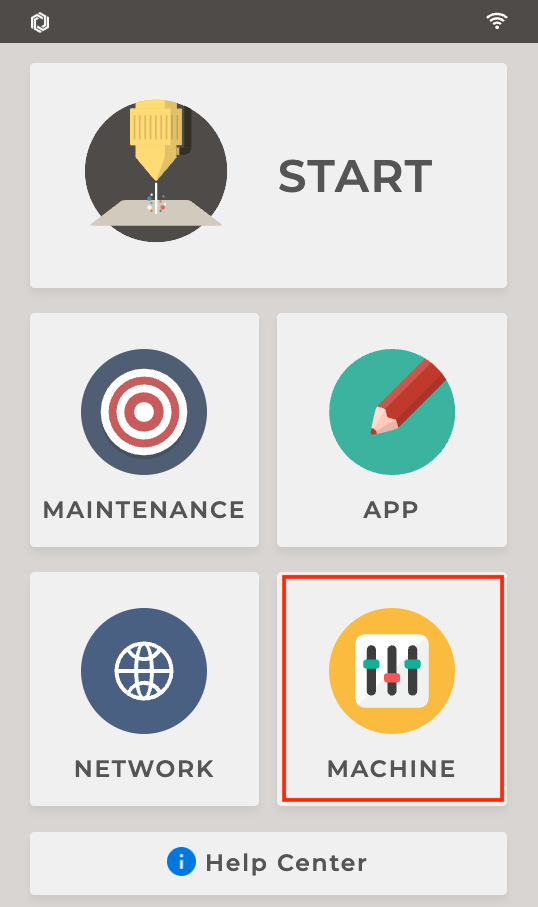

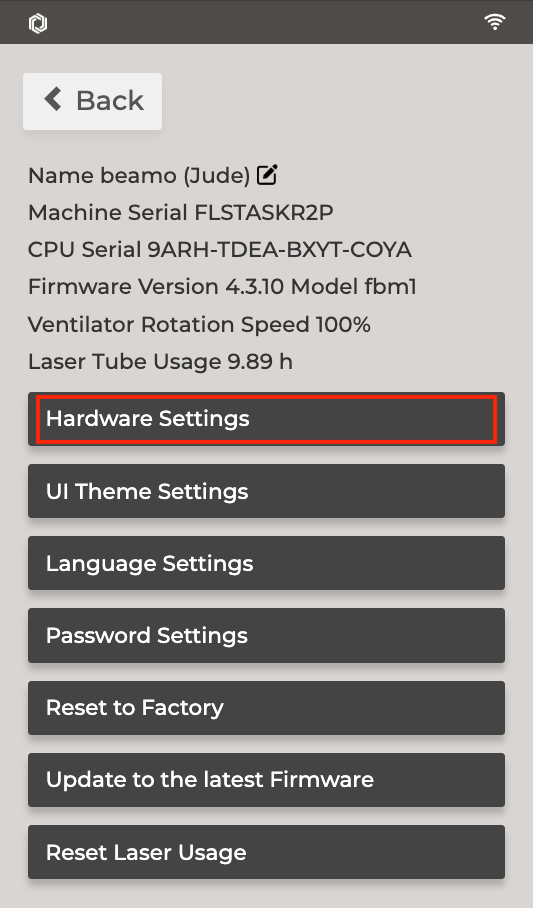

Vaya a 'Ajustes de hardware' para activar la función del alimentador.

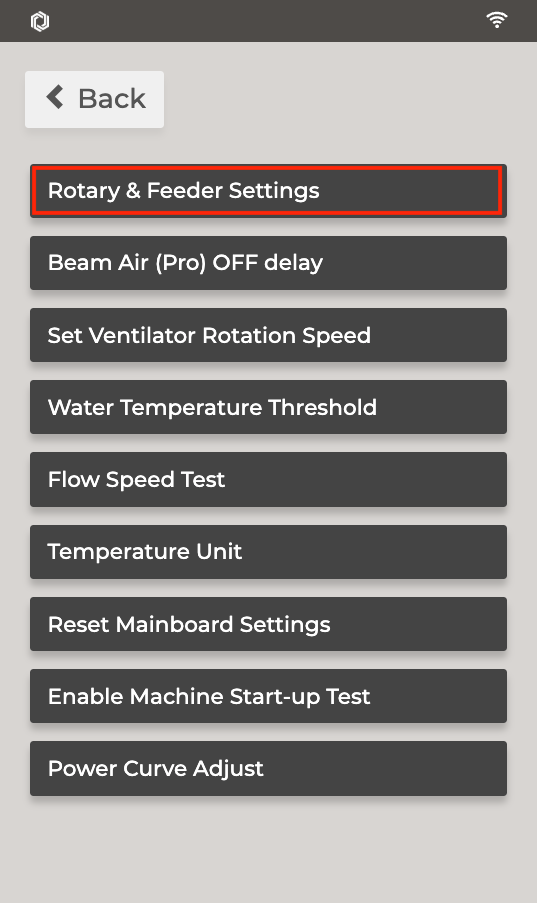

(Machine >> Hardware Settings >> Rotary & Alimentador Settings >> Auto Alimentador)

Paso 31

Realice el enfoque, ya sea de forma manual o automática.

Paso 32

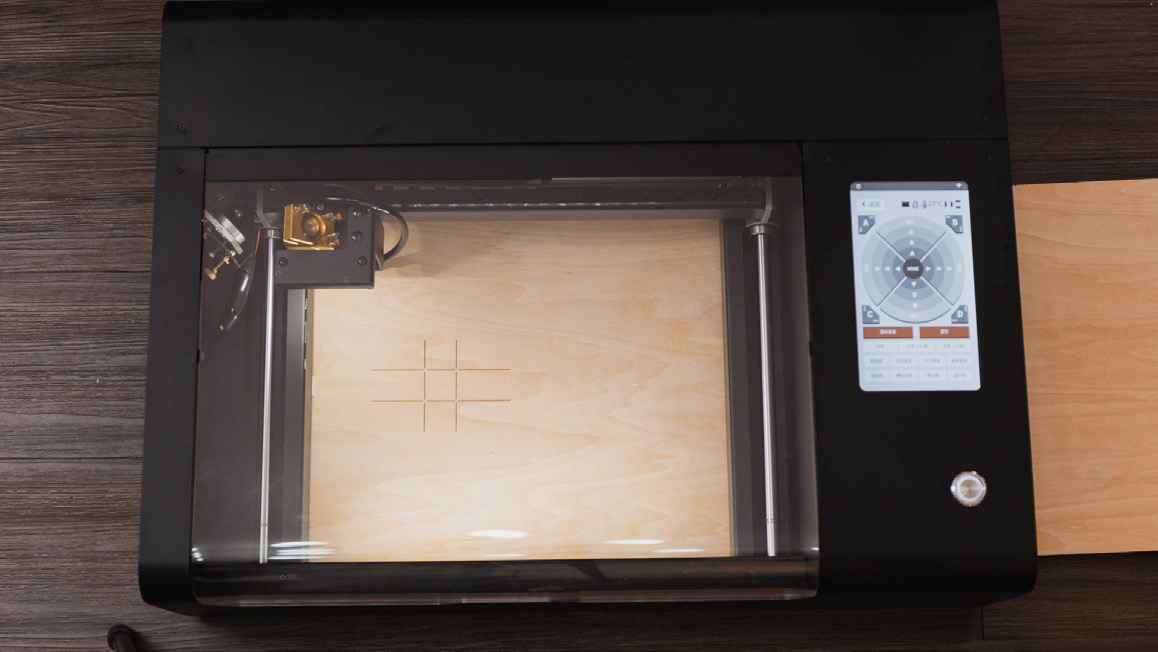

Mueva el cabezal láser a la zona que desea grabar o cortar y, a continuación, cierre la tapa.

Paso 33

Inicie Beam Studio y abra la Configuración del documento.
Configure la Posición de inicio en la Posición actual y sitúela en la esquina superior izquierda.
Active la función "Abrir parte inferior".
Active la función de Alimentador automático e introduzca la longitud aproximada de su material.

Paso 34

Importe o cree un archivo.

Ajuste los parámetros correctos según su material.

Paso 35

Utilice "Encuadre" para previsualizar la trayectoria de grabado.

Paso 36

Inicie la tarea.

Paso 37

Verifique el resultado.

Si el tamaño del resultado difiere de su diseño, utilice la función "Escala" en la Configuración del documento en Beam Studio y vuelva a intentarlo.

Esta función permite ampliar o reducir el tamaño del diseño proporcionalmente.

Por ejemplo, si el rectángulo está configurado a 50 cm pero el resultado es de 25 cm, ajuste la "Escala" a 2, así el resultado se ampliará por un factor de 2. (25 cm x 2 = 50 cm >> Resultado)
Otro ejemplo: si el rectángulo está configurado a 50 cm, pero el resultado es de 100 cm, ajuste la "Escala" a 0,5, así el resultado se reducirá por un factor de 0,5. (100 cm x 0,5 = 50 cm >> Resultado)
