#904 Error de posicionamiento inicial/Problemas de posicionamiento inicial/No se puede realizar el posicionamiento inicial

FLUX Support Team
  • Actualización

Descripción

Tenga en cuenta que las causas de un error #904 pueden variar. Es posible que el problema persista después de seguir los pasos indicados a continuación. No obstante, puede recopilar información útil para ayudar al equipo de FLUX a identificar el problema de manera más eficaz.

Posibles causas:

  1. Fallo del sistema (Vuelva a actualizar el firmware)
  2. La placa base/MB/placa madre no funciona correctamente.
  3. El interruptor de límite no funciona correctamente.
  4. Los raíles guía están oxidados o dañados.
  5. El eje X no está nivelado horizontalmente.
  6. El DriverIC no funciona correctamente.
  7. El motor paso a paso no funciona correctamente.

Paso 1

  • Apague la máquina, desconecte el cable de alimentación y compruebe si el cabezal láser está bloqueado físicamente.

Determine el resultado y la siguiente acción a realizar:

  • NO se puede mover como en el vídeo anterior. >> Vaya al Paso 1.1
  • SÍ se puede mover como en el vídeo anterior >> Vaya al Paso 2

Paso 1.1

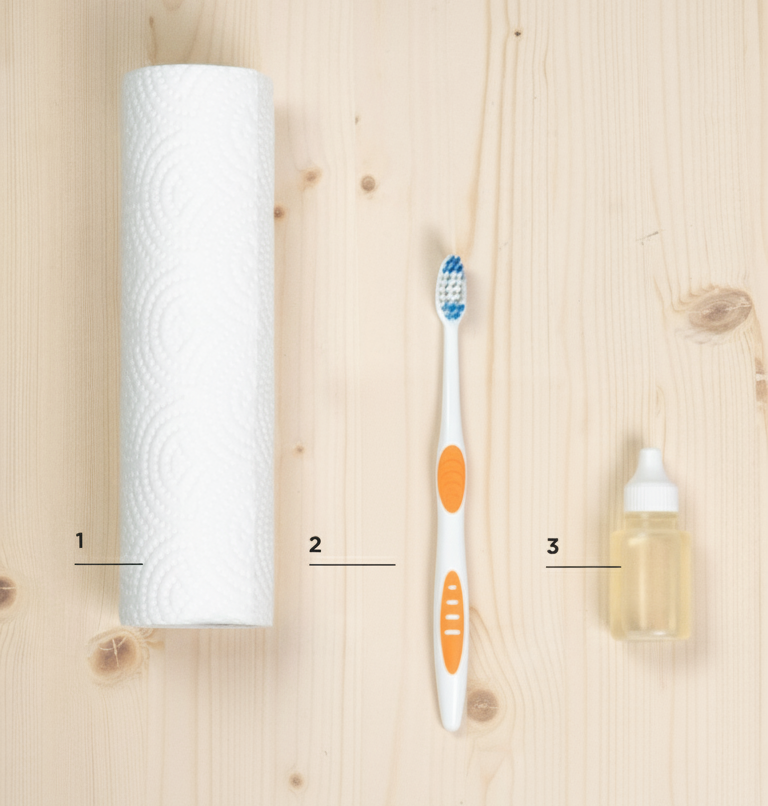

  • Consulte las instrucciones del enlace siguiente para lubricar los raíles.
    Lubricación

  • Después de lubricar, intente mover el cabezal láser de nuevo y compruebe si se puede mover como en Paso 1.

Determine el resultado y la siguiente acción a realizar:

  • Sí, se puede mover como en el vídeo del Paso 1. >> Problema resuelto

Paso 2

Vuelva a actualizar el firmware a una versión estable. Consulte el enlace a continuación.
beamo II - Guía de actualización de firmware

Determine el resultado y la siguiente acción a realizar:

  • Sí, el homing se realiza correctamente después de los pasos anteriores >> Problema resuelto.
  • No, el problema de homing persiste después de los pasos anteriores >> Vaya al Paso 3

Paso 3

Compruebe manualmente si los interruptores de fin de carrera de los ejes X e Y funcionan.

Determine el resultado y la siguiente acción a realizar:

  • Sí, ambos interruptores funcionan como se muestra en el vídeo >> Paso 4
  • No, uno o ambos interruptores no funcionan >> Grabe un vídeo y póngase en contacto con nosotros.
    • Posible causa:
      • Es necesario reemplazar la placa base.
      • Es necesario reemplazar el/los interruptor(es) de fin de carrera (placa del eje X).
      • Es necesario reemplazar el cable de 28 pines (menos probable).

Paso 4

Consulte los vídeos a continuación y determine si su máquina presenta un comportamiento similar.
En los ejemplos incorrectos a continuación, se aprecian ruidos de chirrido extraños, el cabezal láser se desplaza en dirección inversa, el cabezal láser se detiene antes de llegar al final, etc.



Determine el resultado y la siguiente acción a realizar:

  • No, mi máquina NO presenta un comportamiento similar al de los vídeos anteriores >> Paso 5
  • Sí, mi máquina presenta un comportamiento similar al de los vídeos anteriores >> Grabe un vídeo y póngase en contacto con nosotros
    • Posible causa:
      • Es necesario reemplazar el/los DriverIC(s).
      • Es necesario reemplazar la placa base.
      • Es necesario reemplazar el motor del eje X.
      • Es necesario reemplazar el motor del eje Y.
      • Es necesario reemplazar el/los interruptor(es) de fin de carrera.

Paso 5

Compruebe la nivelación del pórtico del eje X y el apriete del acoplador.
Consulte el enlace a continuación para comprobar y ajustar si es necesario.

[5-14 Ajuste de nivelación del eje X]



Determine el resultado y la siguiente acción a realizar:

  • El eje X de mi máquina ya está nivelado >> Paso 6
  • He ajustado el eje X de mi máquina y ahora está nivelado >> Paso 6

Paso 6

  • Retire la cubierta metálica frontal. (Tornillo Torx T8 * 10 uds.)

  • Compruebe si los "6" LEDs de la placa base están encendidos de forma continua sin parpadear ni estar apagados.

Determine el resultado y la siguiente acción a realizar:

  • Los 6 LEDs están encendidos de forma continua sin parpadear >> Grabe un vídeo mostrando el problema >> Infórmenos
    • Problema desconocido
  • Uno o más LEDs están parpadeando >> Grabe un vídeo mostrando el problema >> Infórmenos
    • Posible causa:
      • Es necesario reemplazar la placa base
      • Es necesario reemplazar la fuente de alimentación del láser
      • Es necesario reemplazar el conjunto de cables DC
  • Uno o más LEDs están apagados >> Grabe un vídeo mostrando el problema >> Infórmenos
    • Posible causa:
      • Es necesario reemplazar la placa base
      • Es necesario reemplazar la fuente de alimentación del láser
      • Es necesario reemplazar el conjunto de cables DC

Informe al distribuidor local o al Soporte de FLUX

*La información recopilada, como fotografías o vídeos que muestren el problema de su máquina en este artículo, será necesaria para compartirla con el distribuidor o el Soporte Técnico de FLUX.





#END.
