#900 Flujo de refrigerante bajo/Enfriador apagado/Fallo del sistema de refrigeración

Paso 1 - Compruebe si el nivel de agua está al 80%:

• Abra la cubierta metálica trasera con el destornillador Torx.

• Compruebe si el nivel de agua está al 80%.


• Compruebe si hay alguna fuga en la bomba.


Determine el resultado y la siguiente acción a realizar:

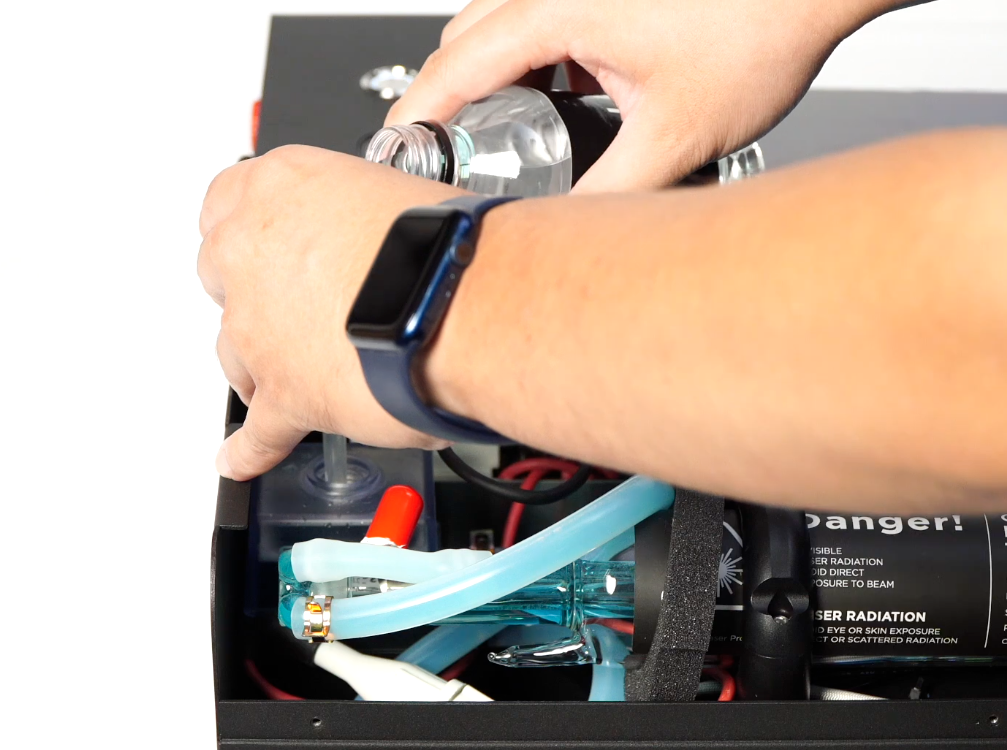

Paso 1.1 - Rellenar el agua:

• Por favor, consulte el vídeo en el enlace de abajo para añadir más agua a la bomba.
  [4-8 Sustitución del agua de refrigeración]



• Después de rellenar el agua, compruebe si el problema se ha resuelto ejecutando una tarea cualquiera.


Determine el resultado y la siguiente acción a realizar:

Paso 2 - Comprobar si el agua está limpia:

El agua sucia afectará al flujo del agua. Asegúrese de que el sistema tenga agua limpia.

Determine el resultado y la siguiente acción a realizar:

Paso 2.1 - Cambiar el agua:

• Consulte el vídeo en el enlace siguiente para cambiar el agua.
  [4-8 Sustitución del agua de refrigeración]


• Después de cambiar el agua, compruebe si el problema se ha resuelto ejecutando una tarea cualquiera.


Determine el resultado y la siguiente acción a realizar:

Paso 3 - Probar la velocidad del flujo:

Realice una prueba de velocidad de flujo y compruebe si el valor es normal.
(Panel de la máquina > Máquina > Configuración de hardware > Prueba de velocidad de flujo)

[1,5 L/min o superior será un valor normal. Si el valor es inferior a 1,5 L/min, es anómalo.]

Determine el resultado y la siguiente acción a realizar:

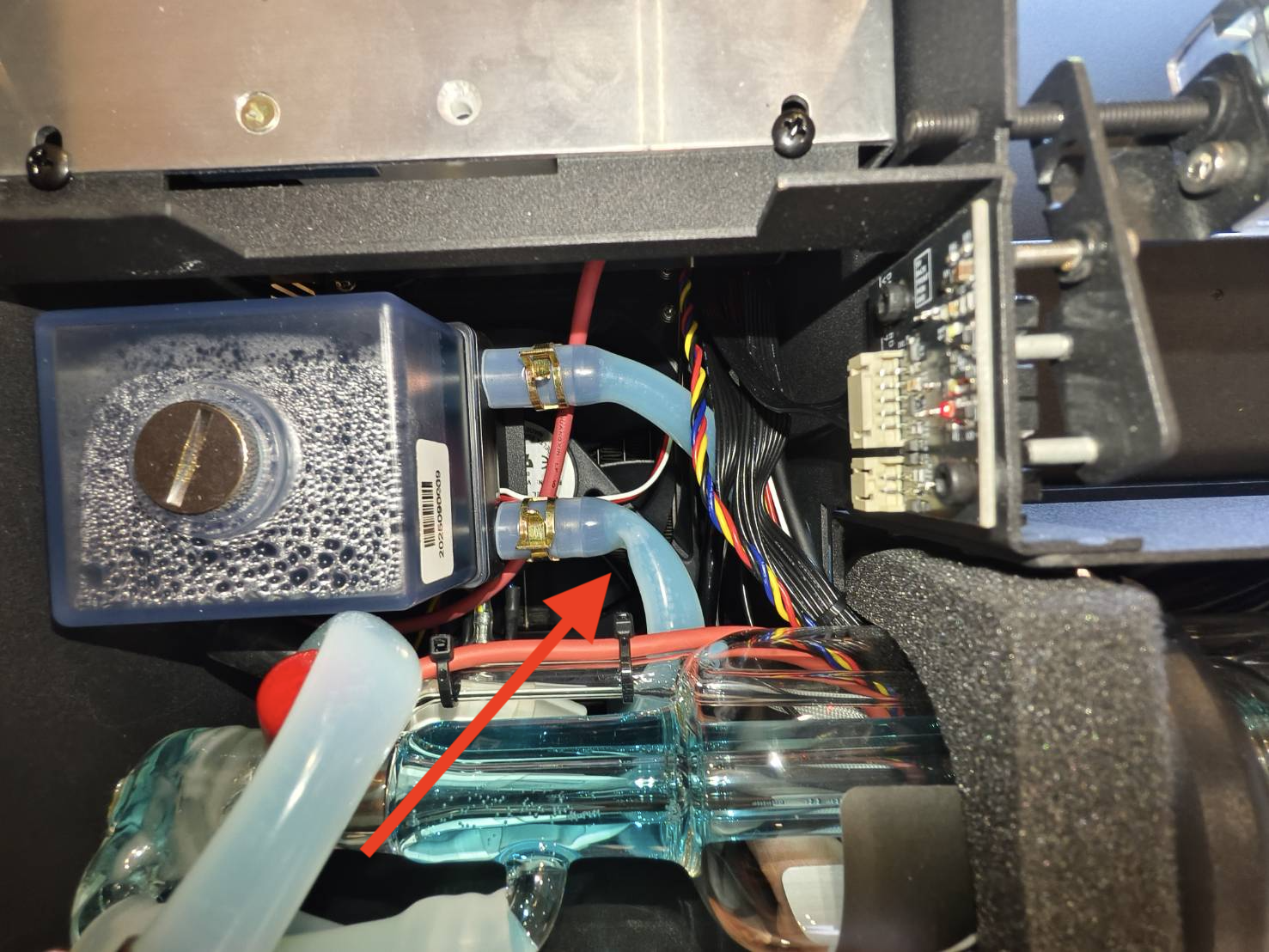

Paso 4 - Comprobar las mangueras de agua:

Si tiene un valor incorrecto que es mayor que 0 L/min y menor que 1,5 L/min, esto indica que todo el sistema funciona correctamente, pero la velocidad de flujo es demasiado baja, lo que podría deberse a que las mangueras de agua están dobladas o retorcidas.

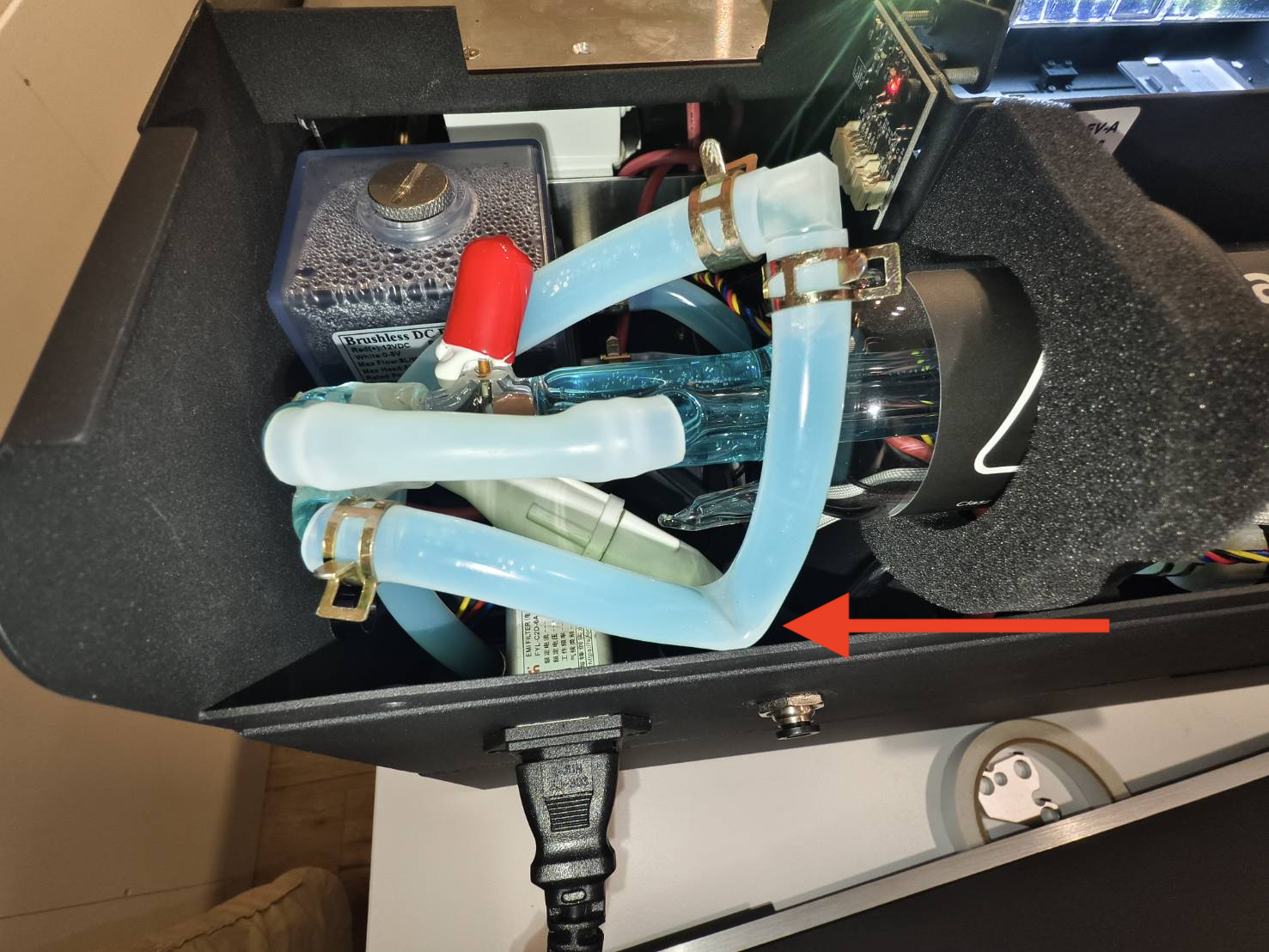

• Manguera doblada: (Ejemplo incorrecto)



• Consulte el vídeo a continuación para obtener instrucciones sobre cómo inspeccionar las mangueras de agua.
  (El vídeo muestra dónde puede ver las mangueras de agua.)

Determine el resultado y la siguiente acción a realizar:

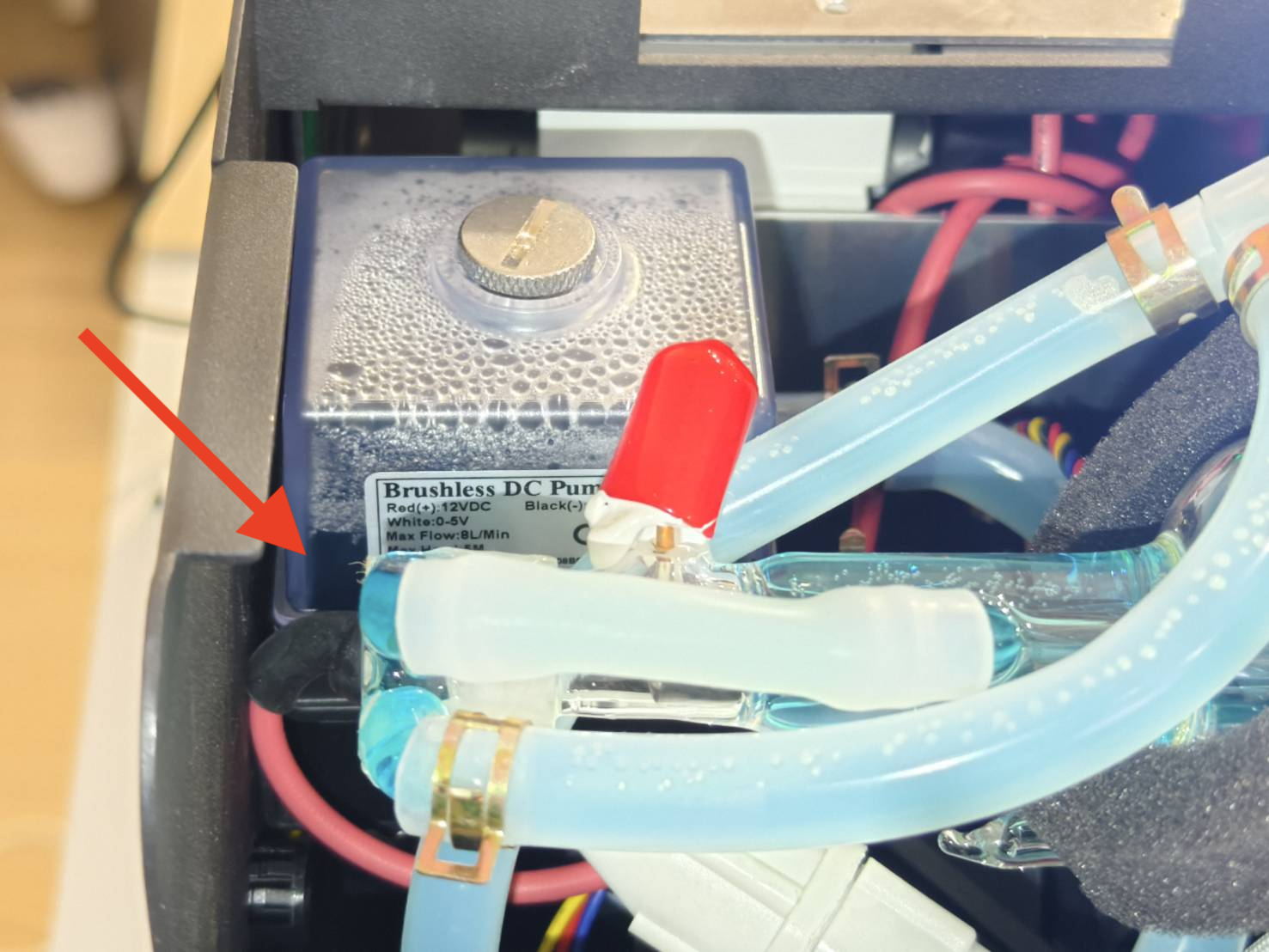

Paso 5 - Comprobar si la bomba de agua puede activarse.

Consulte el vídeo a continuación para saber cómo realizar la prueba.
Si la bomba de agua se activa correctamente, el agua del depósito será bombeada y debería notar una vibración al tocarla.

• Cómo comprobar:

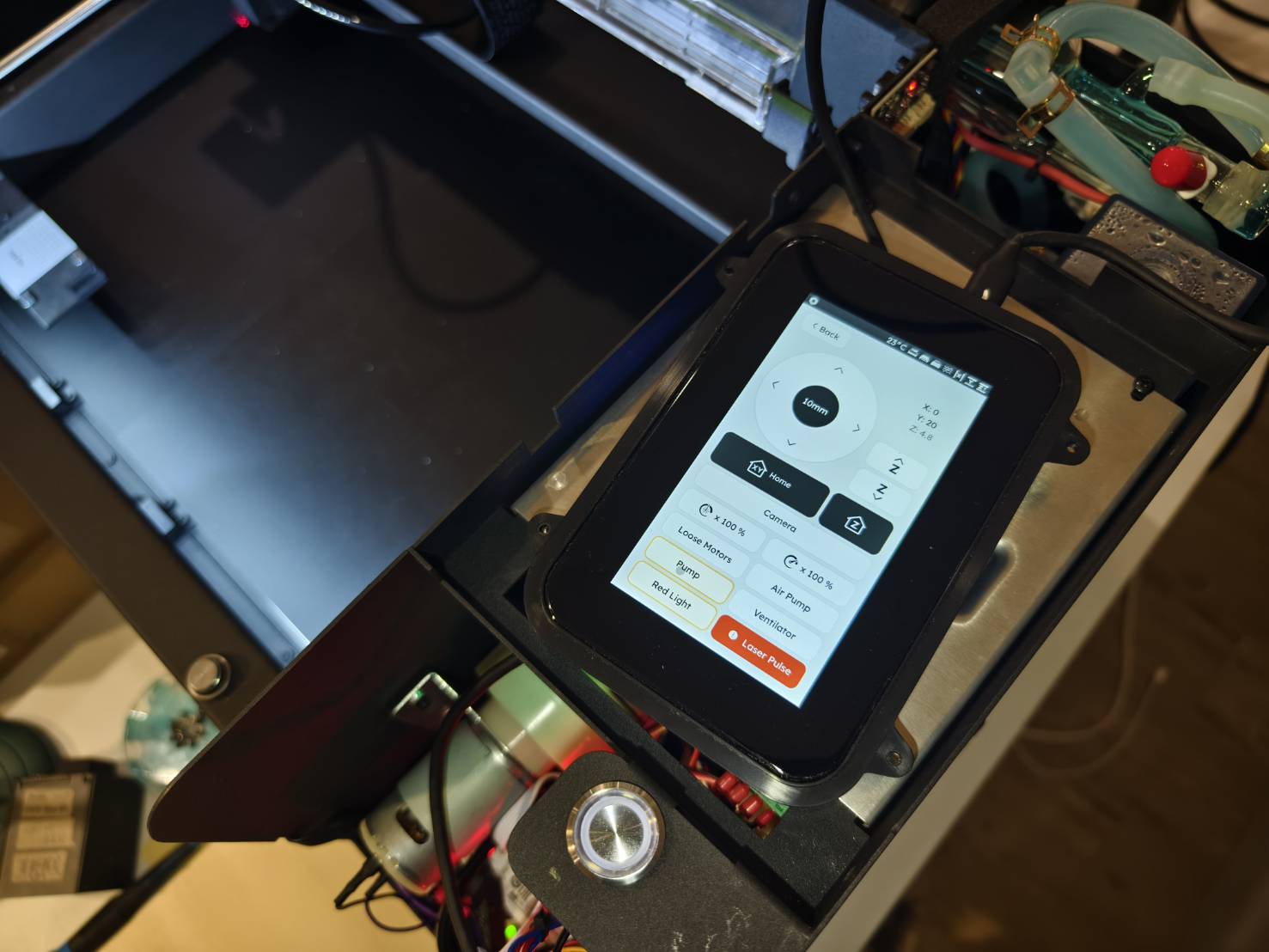

  (Panel de la máquina > Control > Bomba > Comprobar la bomba en la parte posterior)

Determine el resultado y la siguiente acción a realizar:

Paso 5.1 - Comprobar si la bomba de agua puede activarse.

Si el nivel de agua no es suficientemente alto mientras la bomba de agua está en funcionamiento, entrará en modo de protección, lo que significa que no podrá funcionar.

• Para salir de este modo, apague y desconecte el cable de alimentación. Espere al menos 1 minuto.



• Después de 1 minuto, encienda la máquina para comprobar si la bomba de agua puede activarse.
  (Panel de la máquina > Control > Bomba > Comprobar la bomba en la parte posterior)

Determine el resultado y la siguiente acción a realizar:

Paso 6 - Intente activar físicamente la bomba de agua:

Realice las siguientes acciones para intentar activar la bomba de agua.

• Retire la cubierta metálica frontal. (Máquina apagada)

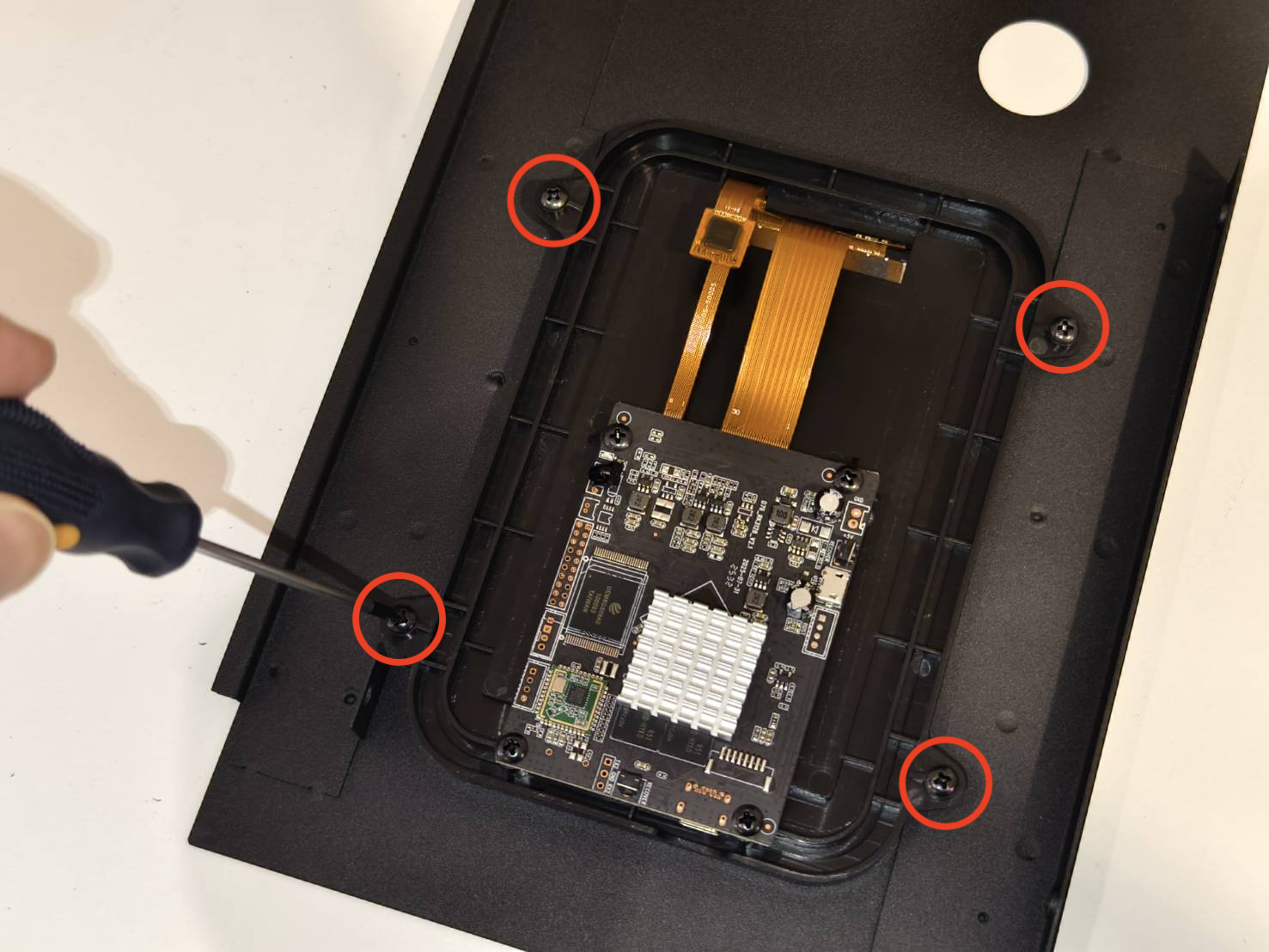

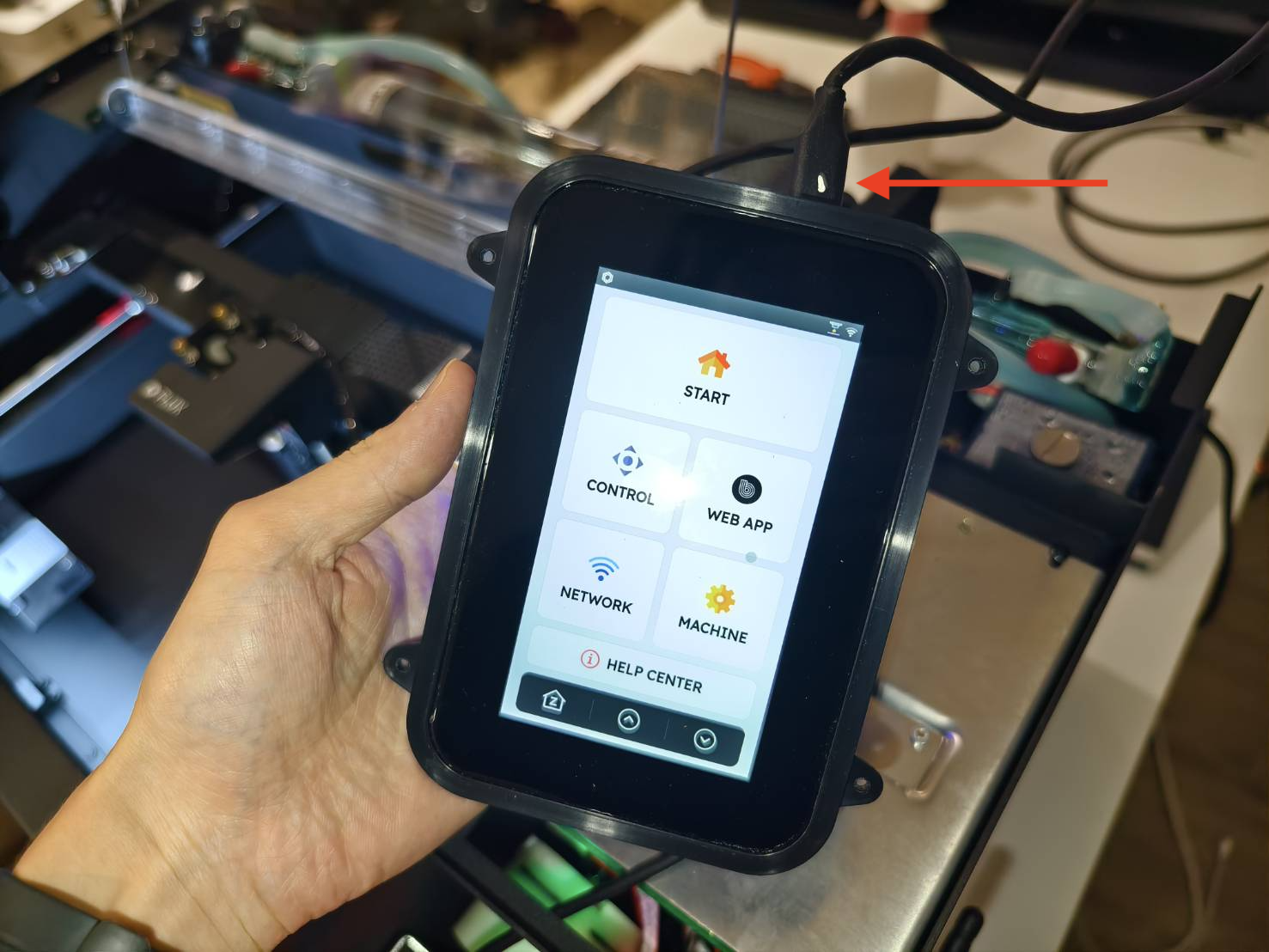

• Retire la pantalla y conecte el cable Type-C a la placa RK.
  (Asegúrese de que el punto blanco del cable Type-C esté orientado hacia arriba.)

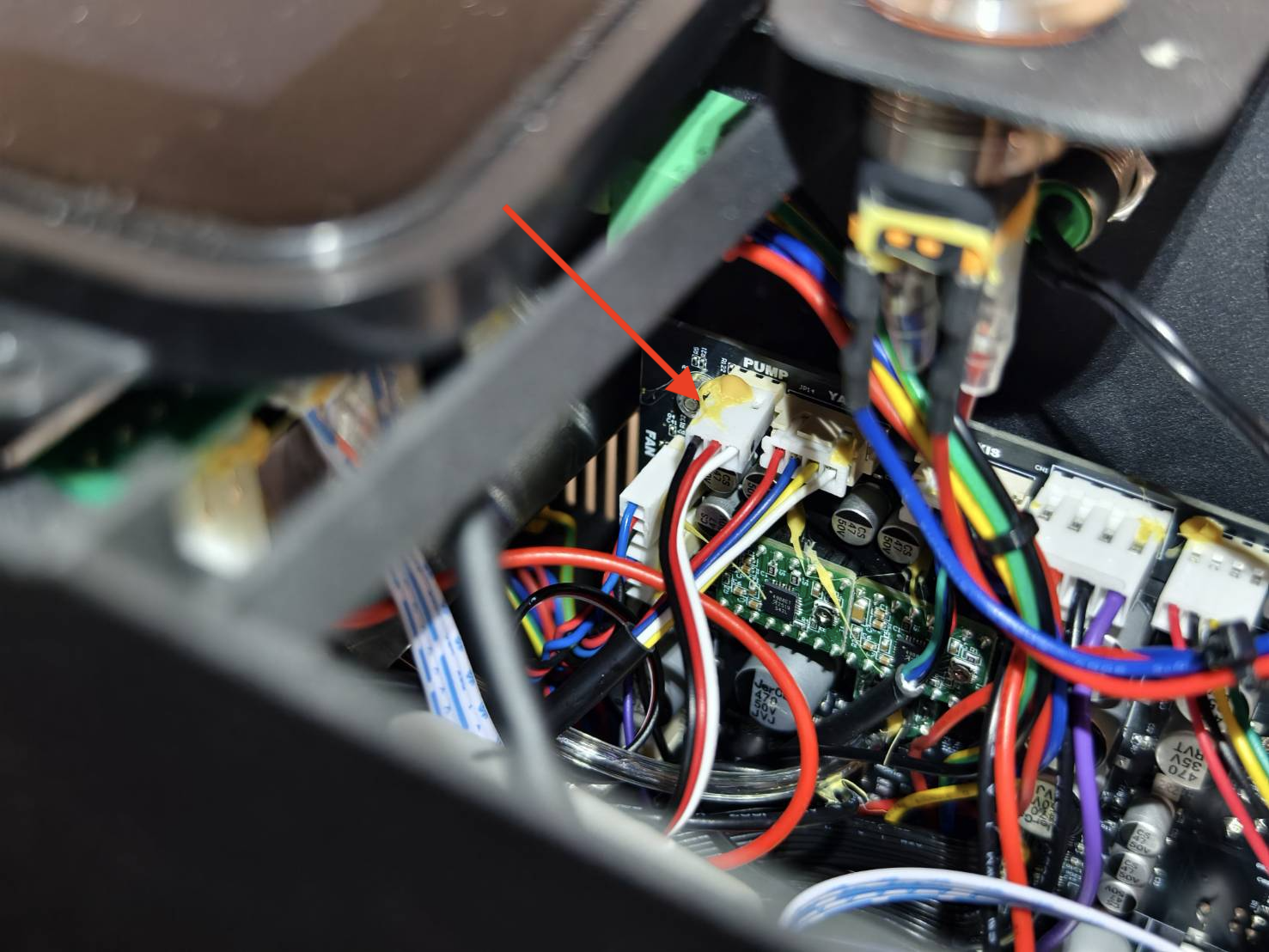

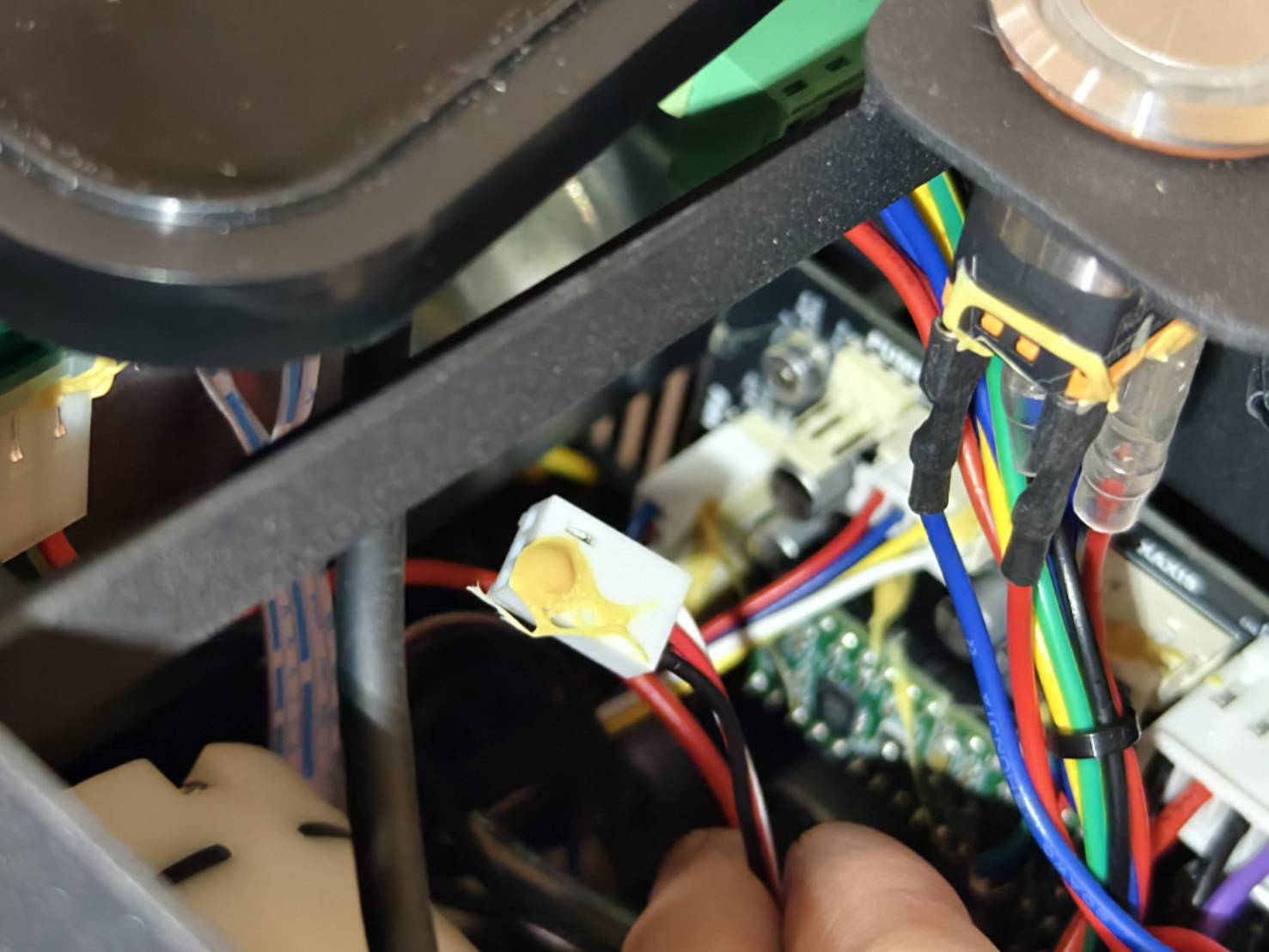

• Apague la máquina y desconecte y vuelva a conectar el cable de la bomba de agua.
  (Consulte el diagrama si su placa PCB no coincide con la de la foto.)

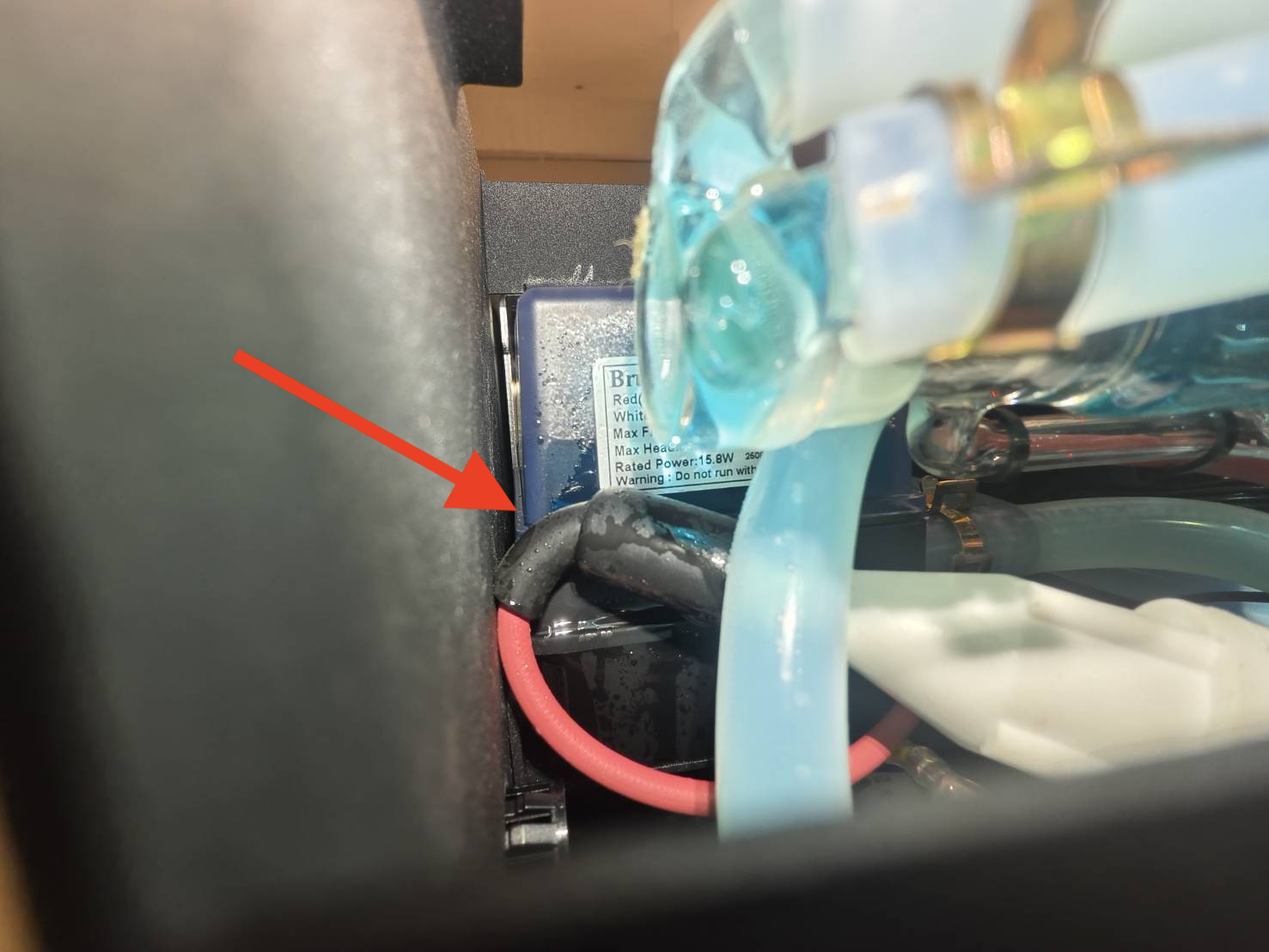

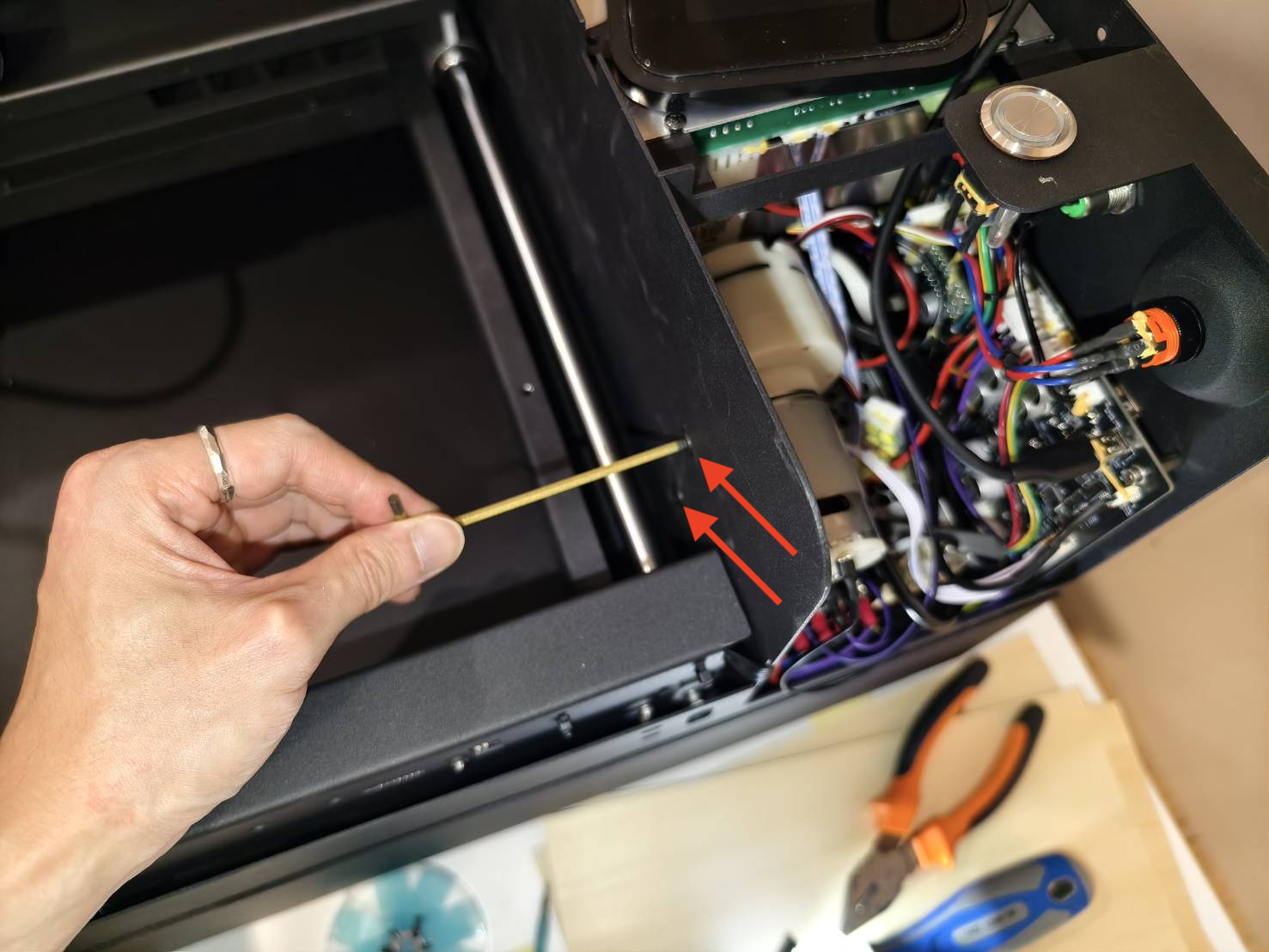

• Abra la tapa de la bomba de agua y utilice una llave Allen o cualquier herramienta similar para alcanzar la pequeña turbina del interior de la bomba. Intente girarla manualmente. El objetivo es liberar la turbina en caso de que esté atascada.

• Encienda la máquina y compruebe si la bomba de agua se activa.
  (Panel de la máquina > Control > Bomba > Comprobar la bomba en la parte posterior)


Determine el resultado y la siguiente acción a realizar:

Paso 7 - Vuelva a conectar el cable del sensor de flujo:

Una velocidad de flujo incorrecta puede estar causada por una conexión inadecuada del sensor de flujo.

• Retire la cubierta metálica frontal. (Máquina apagada)
  Si ya lo ha retirado, omita esta parte.

• Retire la pantalla y conecte el cable Type-C a la placa RK.
  (Asegúrese de que el punto blanco del cable Type-C esté orientado hacia arriba.)

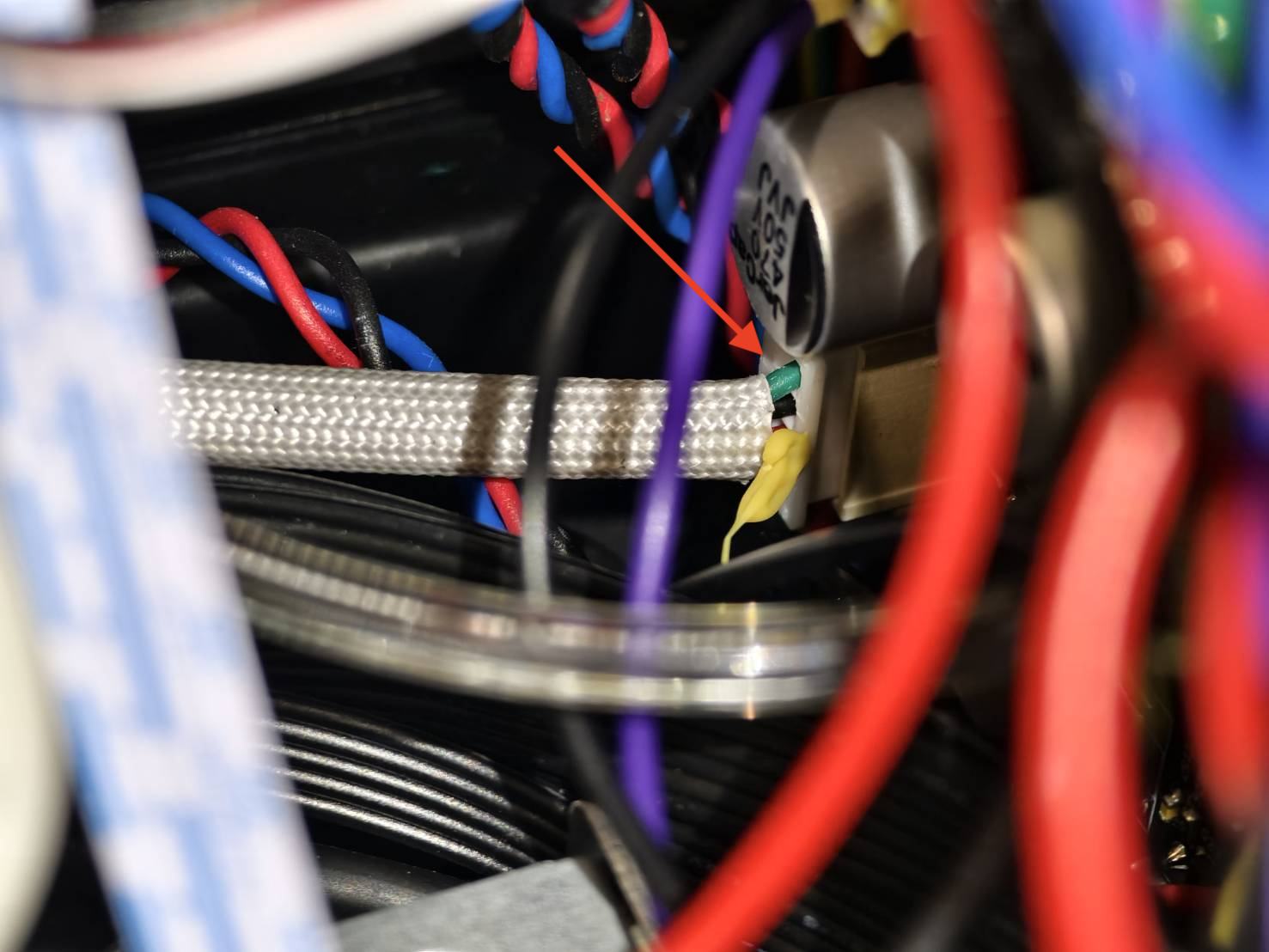

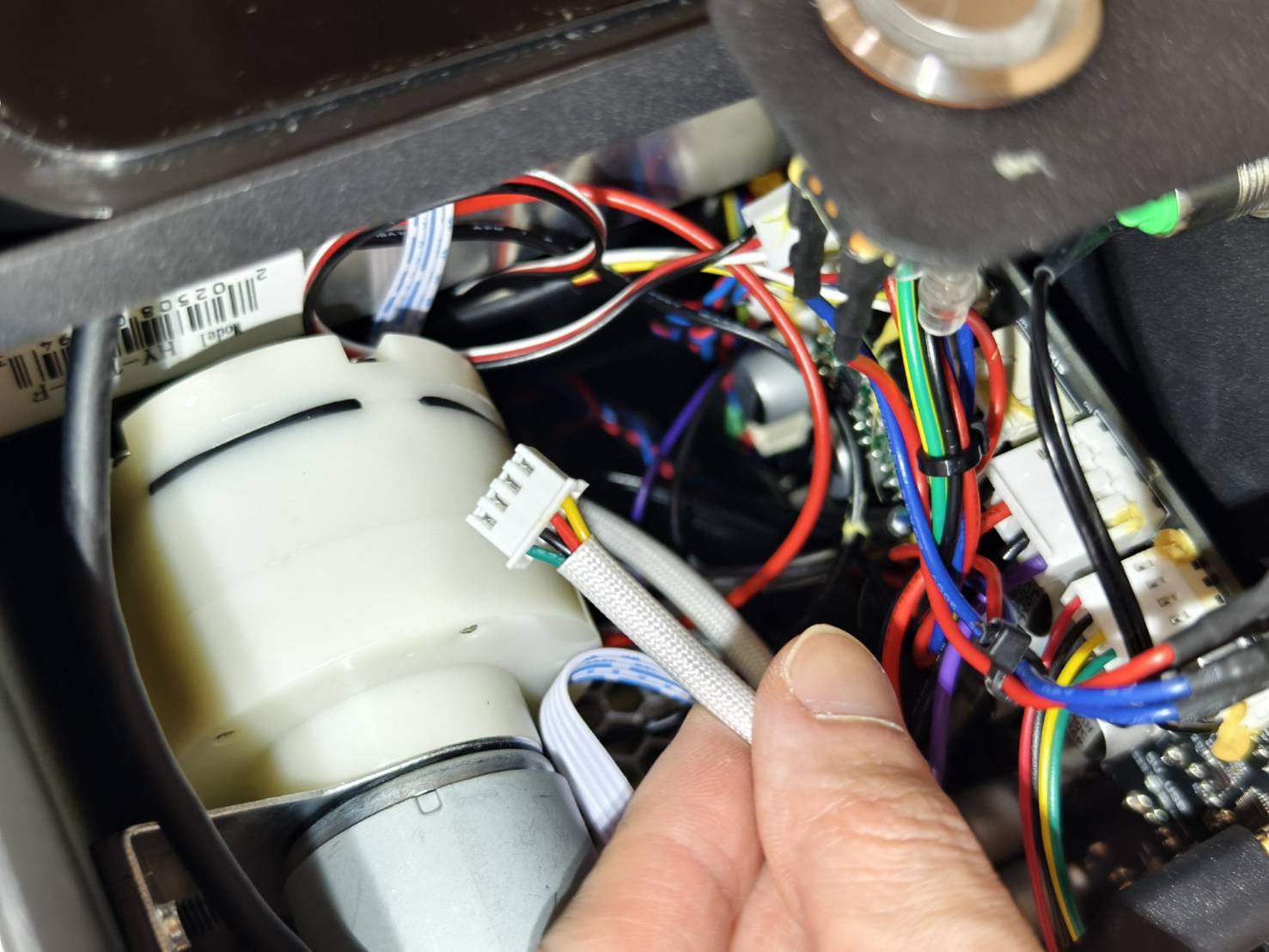

• Vuelva a conectar el cable del sensor de flujo en la placa base.
  (Consulte el diagrama si su placa PCB no coincide con la de la foto.)



  Si le resulta difícil, puede desmontar la bomba de aire para facilitar el acceso.



• Una vez que lo haya vuelto a conectar, realice una prueba de velocidad de flujo y compruebe el resultado.
  (Consulte Paso 3)



Determine el resultado y la siguiente acción a realizar:

Paso 8 - Volver a actualizar el firmware

• Por favor, vuelva a actualizar el firmware a una versión estable.
  (El objetivo es determinar si se trata de un problema relacionado con el firmware o con el hardware.)
  4-7 Actualización de firmware


• Después de la actualización, ejecute de nuevo una prueba de velocidad de flujo.
  (Consulte Paso 3)


Determine el resultado y la siguiente acción a realizar:

Paso 9 - Informe al distribuidor local o al Soporte de FLUX:

• Por favor, siga las instrucciones del enlace a continuación para informar correctamente de un problema a su distribuidor local o al soporte de FLUX. [Contactar con el Servicio de Atención al Cliente]

La información recopilada, como fotografías o vídeos que muestren el problema de su máquina en este artículo, deberá compartirse con el distribuidor o con el Soporte de FLUX.

#END
