#913 Detección de flujo de aire anormal

FLUX Support Team
  • Actualización

Posibles causas:

  1. El filtro de la bomba de aire está sucio y debe reemplazarse.
  2. Fallo del sistema (Vuelva a actualizar el firmware.)
  3. La manguera de aire está doblada o dañada.
  4. El tubo transparente de 3 vías (junta en T) del sensor está doblado o dañado.
  5. La placa base no funciona correctamente.
  6. La bomba de aire es demasiado débil.
  7. La bomba de aire es demasiado potente. (Poco probable)

(La aplicación de bomba de aire externa solo advertirá sobre flujo de aire débil, lo que indica que el valor del flujo de aire está por debajo del rango normal.)

Paso 1

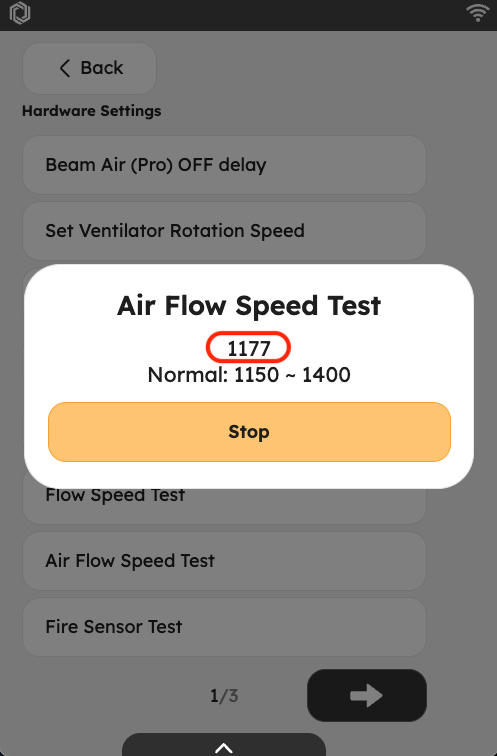

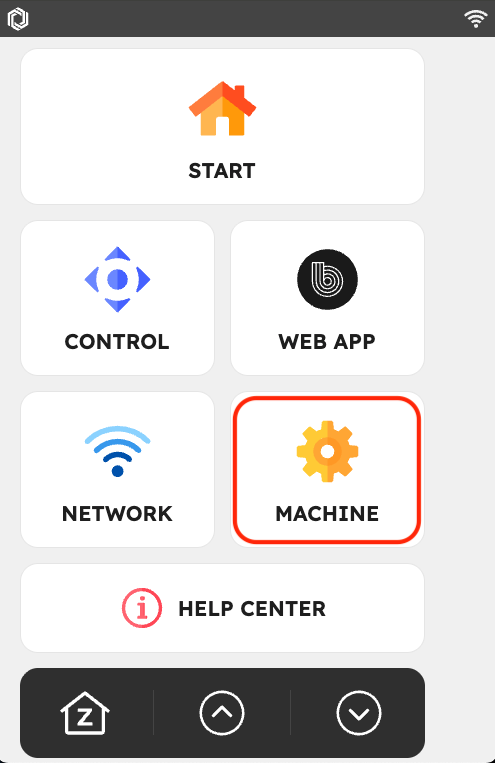

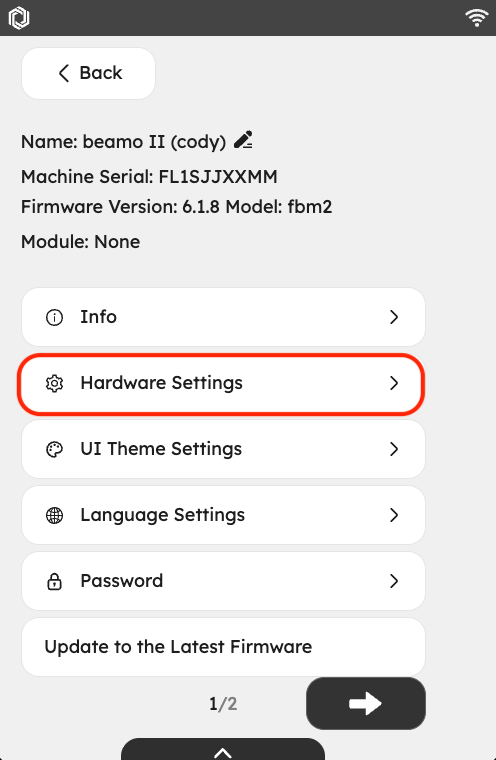

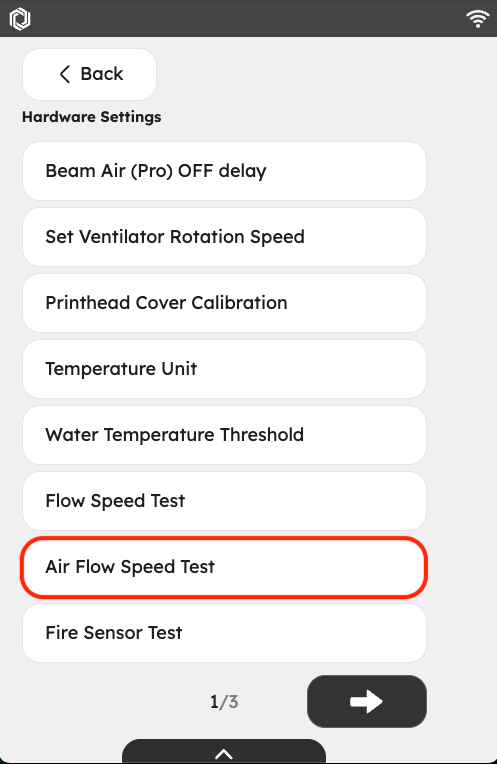

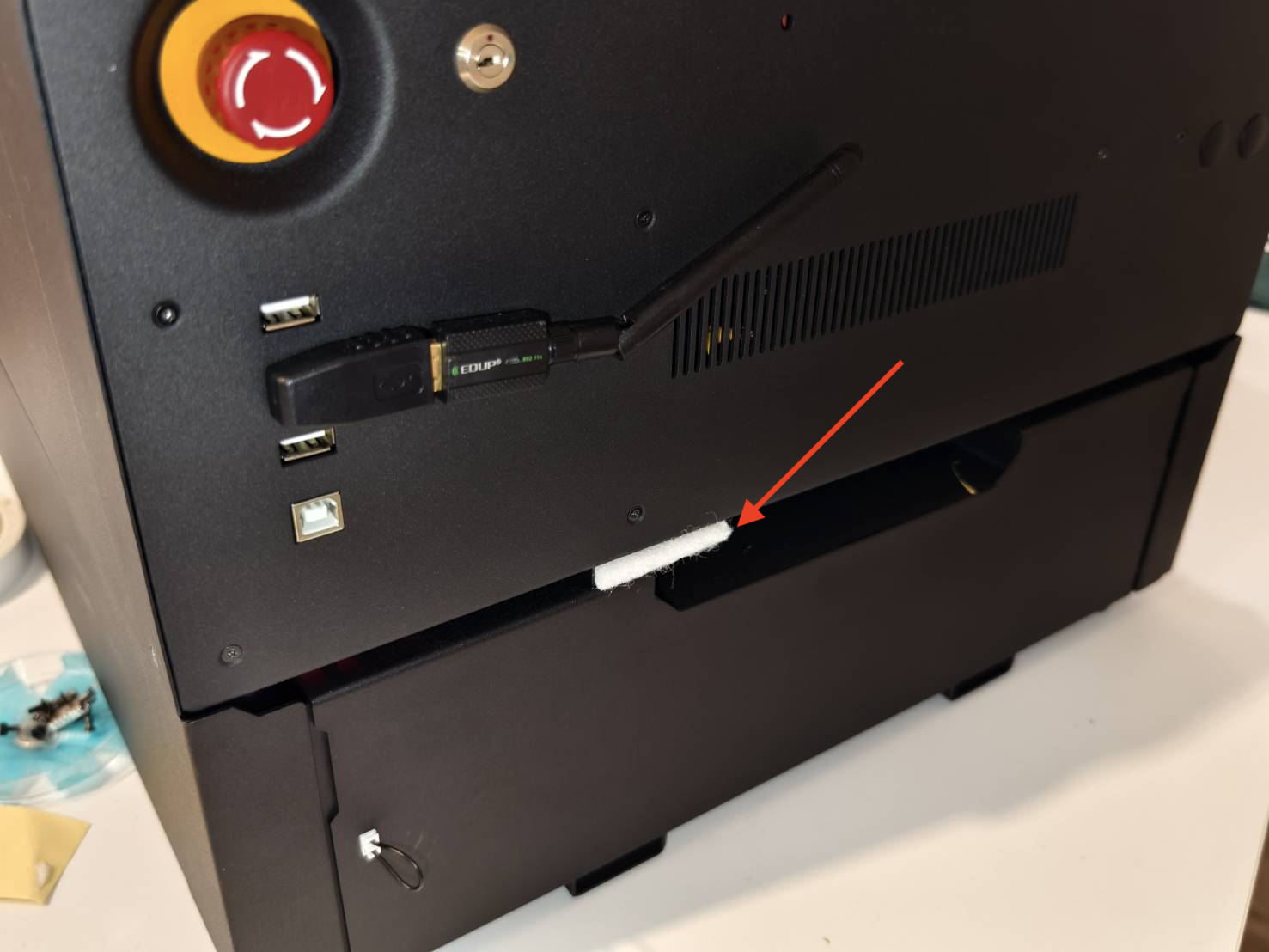

Reemplace el filtro de la bomba de aire por uno nuevo en el lateral de la máquina y ejecute una prueba de flujo de aire para comprobar si el valor está dentro del rango normal. (Ejecute la prueba durante al menos 1 minuto, ya que el valor variará continuamente.)

Determine el resultado de la prueba y la siguiente acción a realizar

  • El valor está dentro del rango normal >> Paso 1.1
  • El valor NO está dentro del rango normal >> Paso 2

Paso 1.1

Ejecute una tarea cualquiera y compruebe si aparece el error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determine el resultado de la prueba y la siguiente acción a realizar

  • No, el error no aparece >> Problema resuelto
  • Sí, el error sigue apareciendo >> Paso 1.2

Paso 1.2

Vuelva a actualizar el firmware a una versión estable para descartar la posibilidad de un problema de firmware.
beamo II - Guía de actualización de firmware

  • Ejecute una tarea cualquiera y compruebe si aparece el error.
    Screenshot 2024-05-31 at 3.16.46 PM.png

Determine el resultado de la prueba y la siguiente acción a realizar

  • No, el error no aparece >> Problema resuelto

Paso 2

Al ejecutar la prueba de velocidad del flujo de aire, ¿sale aire de la punta de la boquilla, como se muestra en el vídeo?

Determine el resultado de la prueba y la siguiente acción a realizar

Paso 2.1

Por favor, utilice su dedo para bloquear la punta de la boquilla y manténgala así durante 10 segundos, luego suéltela para observar los cambios en el valor.

Determine el resultado de la prueba y la siguiente acción a realizar

  • El valor aumenta por encima del rango normal cuando la punta de la boquilla está bloqueada, y desciende dentro del rango normal cuando se suelta. >> Paso 1.1
  • El valor aumenta por encima del rango normal cuando la punta de la boquilla está bloqueada, pero desciende por debajo del rango normal cuando se suelta >> Grabe un vídeo y póngase en contacto con nosotros
    • Posible causa:
      • Deterioro de la bomba de aire
      • Fuga en la manguera de aire (poco probable)
  • El valor aumenta dentro del rango normal cuando la punta de la boquilla está bloqueada, pero desciende por debajo del rango normal cuando se suelta >> Grabe un vídeo y póngase en contacto con nosotros
    • Posible causa:
      • Deterioro de la bomba de aire
      • Fuga en la manguera de aire (poco probable)
  • El valor siempre está por debajo del rango normal, independientemente de si se bloquea o se suelta.
    >> Paso 2.2 (Deterioro de la bomba de aire, fuga en la manguera de aire, problema del sistema, o manguera de 3 vías, problema de la placa base)
  • El valor siempre está por encima del rango normal, independientemente de si se bloquea o se libera.
    >> Paso 2.3 (Manguera de aire doblada u obstrucción en el sistema de flujo de aire.)

Paso 2.2

Vuelva a actualizar el firmware a una versión estable para descartar la posibilidad de un problema de firmware.
beamo II - Guía de actualización de firmware

Ejecute una prueba de flujo de aire para verificar si el valor está dentro del rango normal.



Determine el resultado de la prueba y la siguiente acción a realizar

  • El valor ahora está dentro del rango normal. >> Problema resuelto
  • El valor siempre está por debajo del rango normal, independientemente de si se bloquea o se suelta.
    >> Paso 2.3 (Deterioro de la bomba de aire, fugas en la manguera de aire, problema del sistema, o manguera de 3 vías, problema de la placa base)

Paso 2.3

Abra la cubierta metálica frontal para inspeccionar visualmente y vuelva a conectar o reorganice los cables o mangueras si es necesario:
(Consulte el diagrama de la placa base para la definición de los cables)

  • Si hay alguna conexión incorrecta de las mangueras de aire a la bomba de aire.
  • Si hay alguna conexión incorrecta en la manguera de aire transparente de 3 vías.
  • Si hay alguna conexión incorrecta de los cables y el cableado de la bomba de aire a la placa base.
  • Si la manguera de aire está doblada en algún punto.

Retire la cubierta metálica frontal. (Tornillo torx T8 * 10 uds.)

Determine el resultado de la prueba y la siguiente acción a realizar.

  • Después de verificar y reorganizar, el valor del flujo de aire ahora es normal >> Problema resuelto.
  • Después de verificar y reorganizar, el valor del flujo de aire sigue por debajo del rango normal >> Grabe un vídeo y póngase en contacto con nosotros
    • Posible causa:
      • Deterioro de la bomba de aire
      • Problema de la placa base que necesita ser reemplazada
      • Fugas en la manguera de 3 vías (Probable)
      • Fuga en la manguera de aire (poco probable)
  • Después de verificar y reorganizar, el valor del flujo de aire sigue por encima del rango normal >> Grabe un vídeo y póngase en contacto con nosotros
    • Posible causa:
      • Manguera de aire doblada
      • Obstrucción en el sistema de flujo de aire
      • La bomba de aire es demasiado potente (Poco probable)

Paso 3

Abra la cubierta metálica frontal para inspeccionar visualmente y vuelva a conectar o reorganice los cables o mangueras si es necesario:
(Consulte el diagrama de la placa base para la definición de los cables)

  • Si hay alguna conexión incorrecta de las mangueras de aire a la bomba de aire.
  • Si hay alguna conexión incorrecta en la manguera de aire transparente de 3 vías.
  • Si hay alguna conexión incorrecta de los cables y el cableado de la bomba de aire a la placa base.
  • Si la manguera de aire está doblada en algún punto.

Retire la cubierta metálica frontal. (Tornillo torx T8 * 10 uds.)

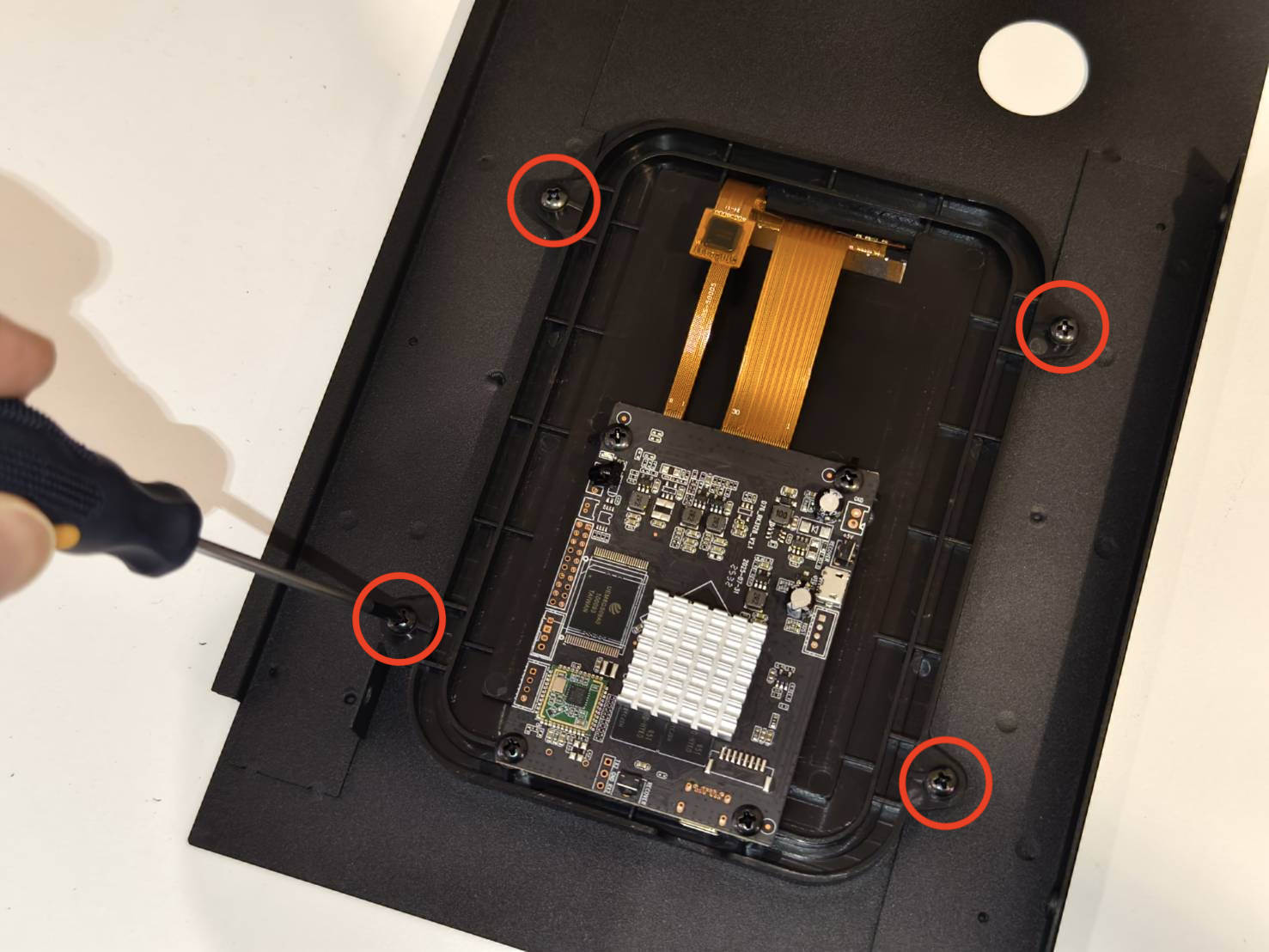

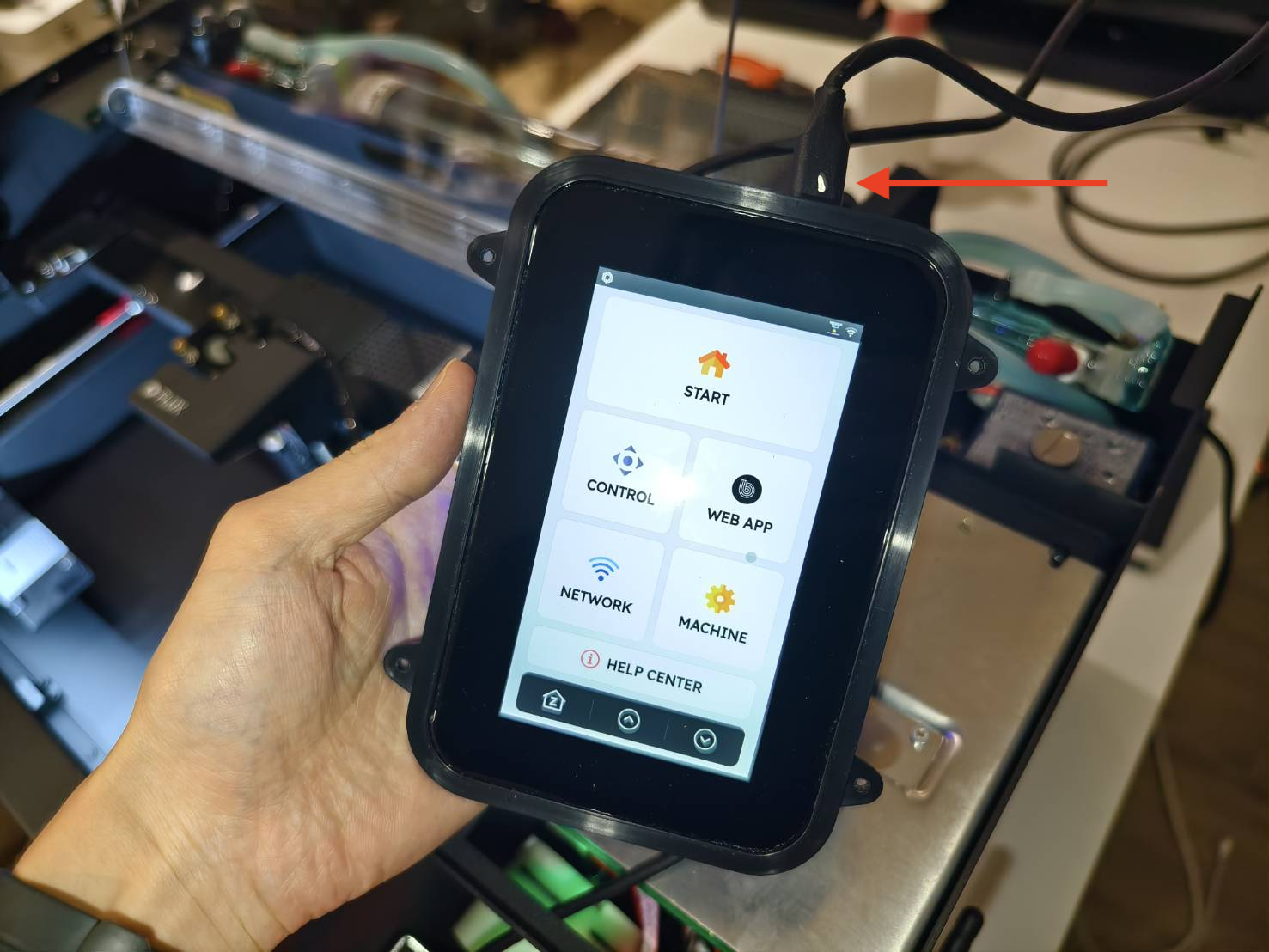

Retire la pantalla y conecte el cable Type-C a la placa RK.
(Asegúrese de que el punto blanco del cable Type-C esté orientado hacia arriba.)

Compruebe las ubicaciones como se muestra en el vídeo.

Después de comprobar y reorganizar, ejecute la prueba de velocidad del flujo de aire. ¿Sale aire de la punta de la boquilla, como se muestra en el vídeo?



Determine el resultado de la prueba y la siguiente acción a realizar.

Paso 3.1

Vuelva a actualizar el firmware a una versión estable para descartar la posibilidad de un problema de firmware.
beamo II - Guía de actualización de firmware

Después de comprobar y reorganizar, ejecute la prueba de velocidad del flujo de aire. ¿Sale aire de la punta de la boquilla, como se muestra en el vídeo?



Determine el resultado de la prueba y la siguiente acción a realizar.

Informe al distribuidor local o al Soporte de FLUX:

*La información recopilada, como fotos o vídeos que muestren el problema de su máquina en este artículo, deberá compartirse con el distribuidor o el Soporte de FLUX.
