Descripción:
Las causas de los problemas del eje Z pueden ser bastante complejas. Existen varios síntomas relacionados, como el fallo de la función de enfoque automático, la imposibilidad total de movimiento de la plataforma, el fallo de la plataforma para volver al origen o la incapacidad de alcanzar la parte superior. Consulte los siguientes pasos para solucionar los problemas del eje Z.
Si el problema de su máquina es una distancia de enfoque incorrecta, consulte este article para obtener instrucciones sobre cómo ajustar la distancia de enfoque.
Posibles causas
|
Paso A1
Realice una prueba de enfoque automático sin que la boquilla láser toque la superficie.

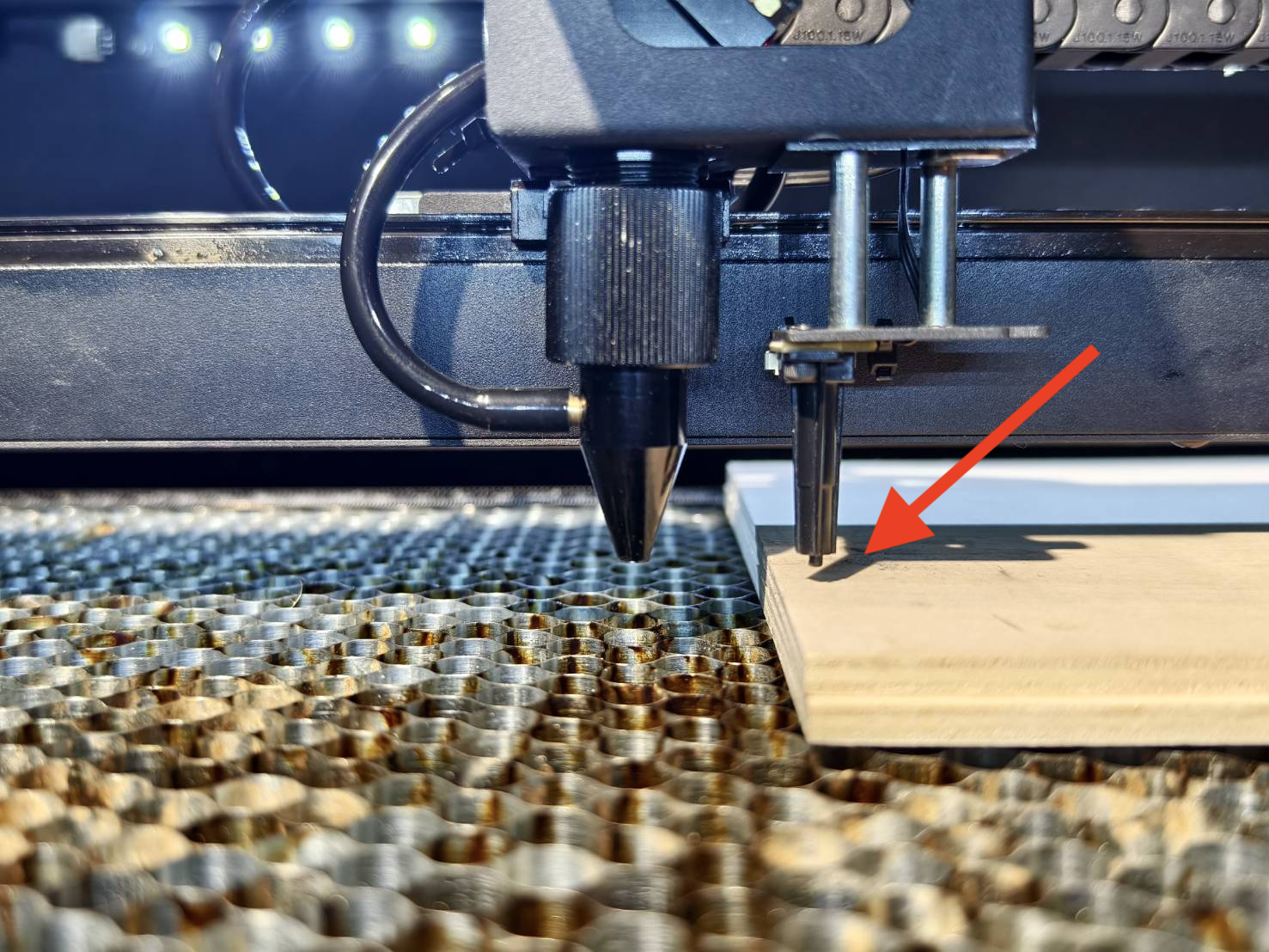

Coloque el material sobre la plataforma de panal y mueva el cabezal láser sobre el material de modo que solo la sonda de enfoque pueda tocar el material durante el enfoque.
Confirme el resultado de la prueba y realice la siguiente acción:
|
|
Paso A1.1

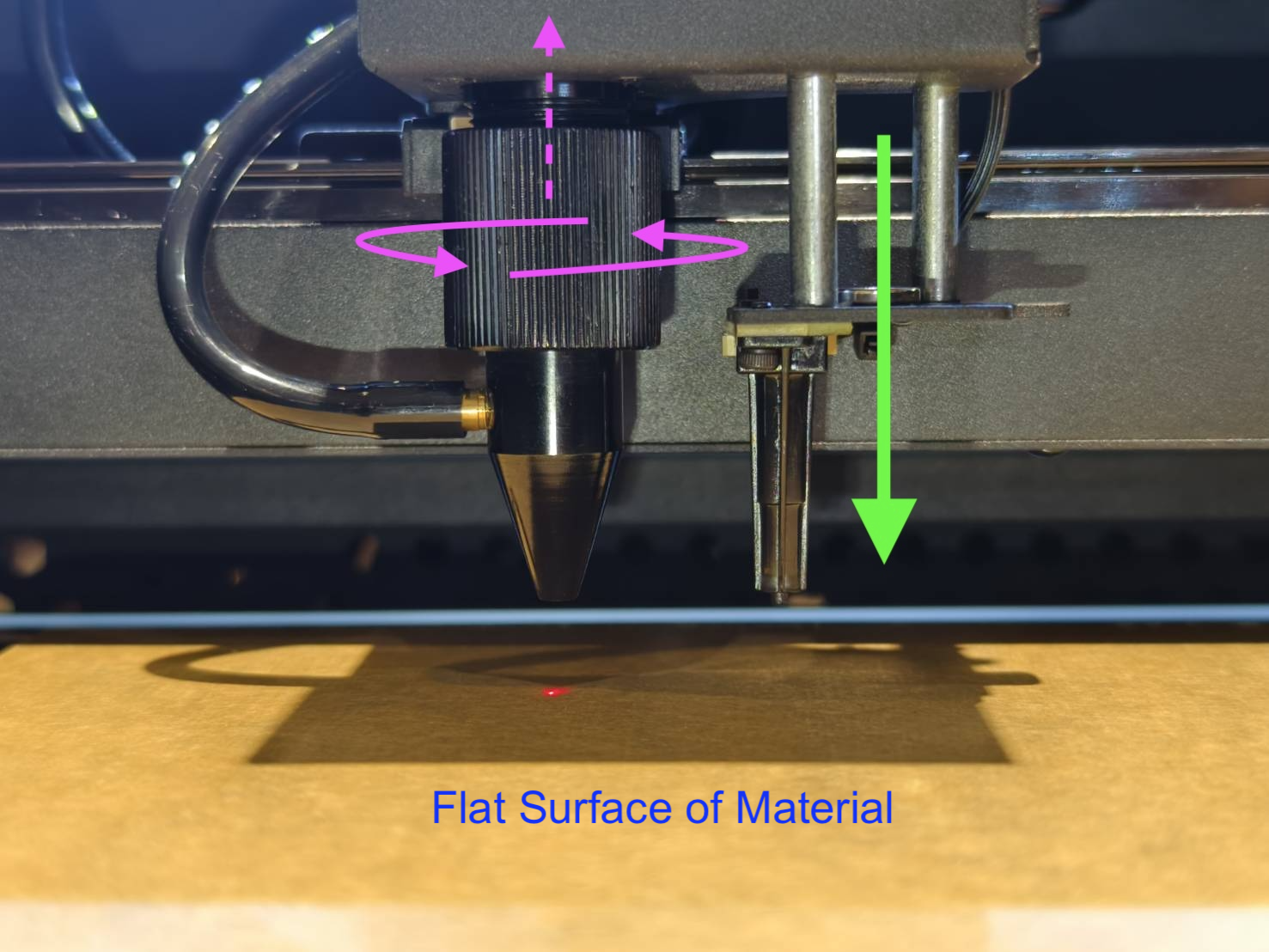

- Asegúrese de que la sonda haya descendido hasta su punto más bajo, de modo que la longitud de la sonda supere a la boquilla.
- Asegúrese de que la boquilla esté firmemente apretada; una vez apretada, la boquilla se desplazará hacia arriba para evitar interferir con la sonda de enfoque durante el proceso de enfoque.
- Dado que las longitudes de la punta de la boquilla y la sonda son muy similares, asegúrese de que el material esté lo suficientemente plano para evitar que entre en contacto primero con la punta de la boquilla.
- Después de comprobar los puntos anteriores, ejecute el enfoque automático de nuevo.
Confirme el resultado de la prueba y realice la siguiente acción:
|
|
Paso A1.2
Consulte el vídeo siguiente para confirmar si está experimentando una situación similar en la que la punta de la boquilla entra en contacto con la superficie del material antes que la sonda.
Confirme el resultado de la prueba y realice la siguiente acción:
|
|
Paso A2

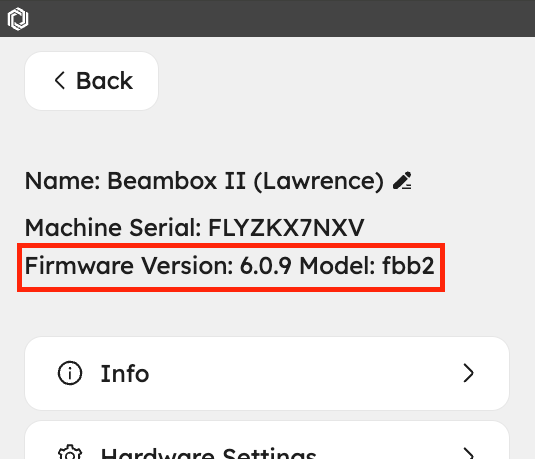

Actualice o vuelva a actualizar el firmware a la última versión para comprobar si se puede resolver el problema.
Utilice el enlace para consultar las instrucciones.
4-7 Actualización de firmware
Confirme el resultado de la prueba y realice la siguiente acción:
|
|
Paso A3
Retire la plataforma de panal y los soportes.

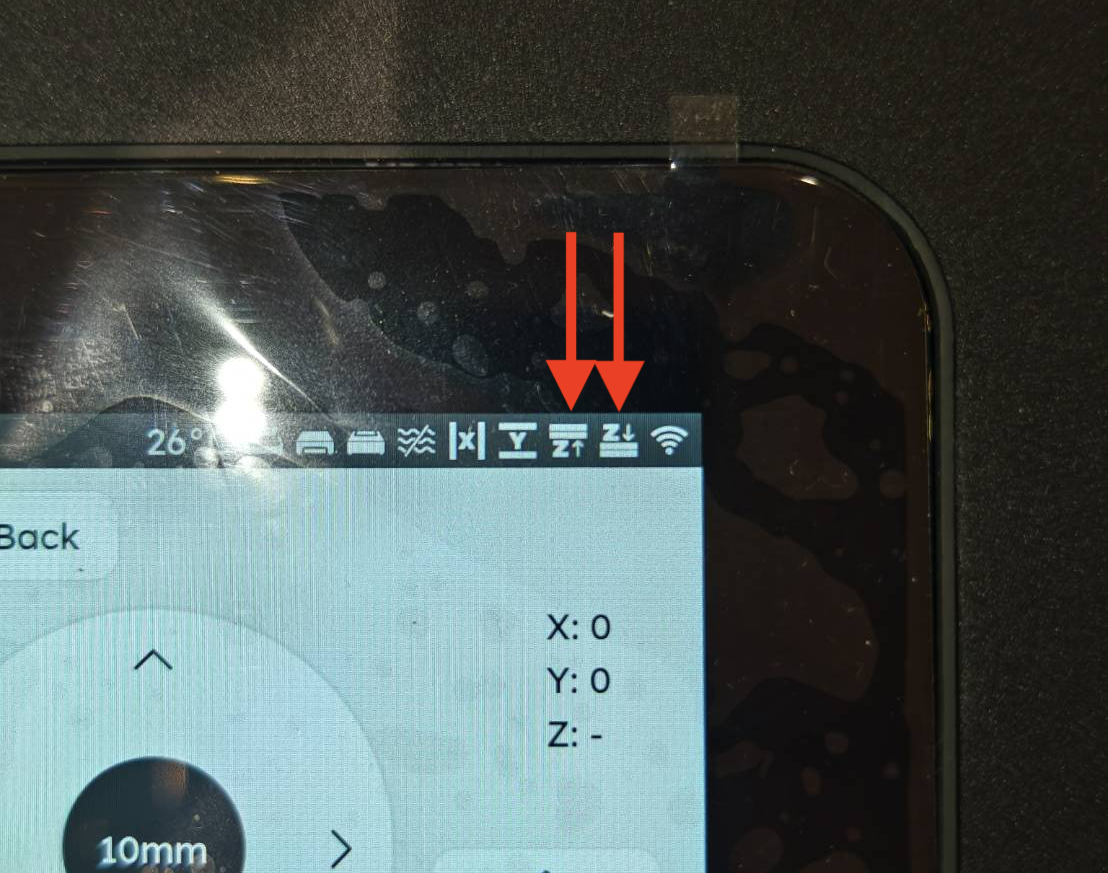

Vaya a la opción "Mantenimiento" en el panel de control, pulse los dos interruptores de límite del eje Z y observe si el icono cambia.
¿Funcionan correctamente los iconos de límite superior e inferior del eje Z en el panel de control?
Confirme el resultado de la prueba y realice la siguiente acción:
Paso A4
Desconecte el cable del interruptor de límite del eje Z de la placa principal y compruebe los iconos en el panel de control. ¿Están ambos iconos en estado DESACTIVADO?

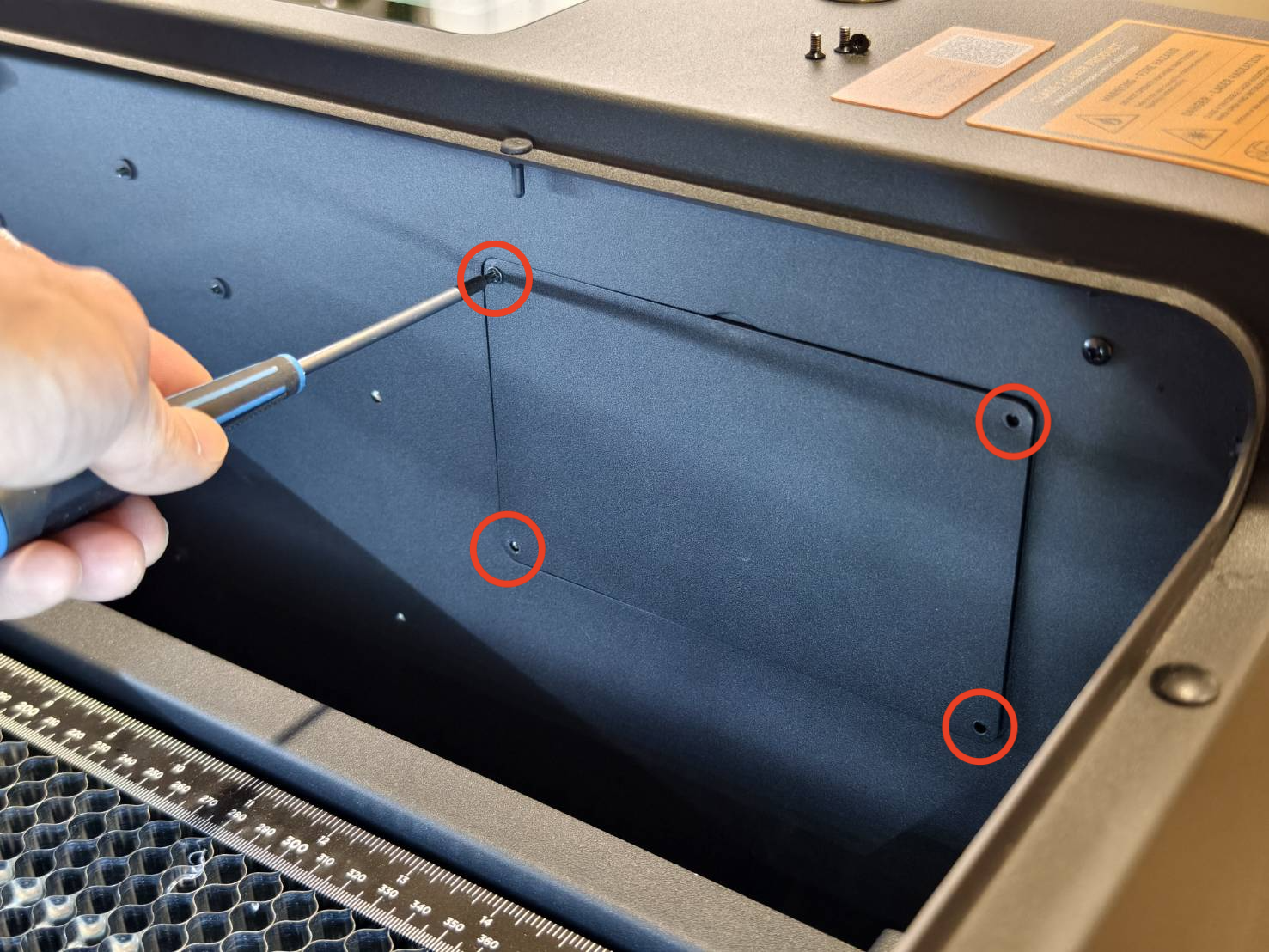

- Apague la alimentación de la máquina. Abra la cubierta lateral para acceder al interior de la máquina.

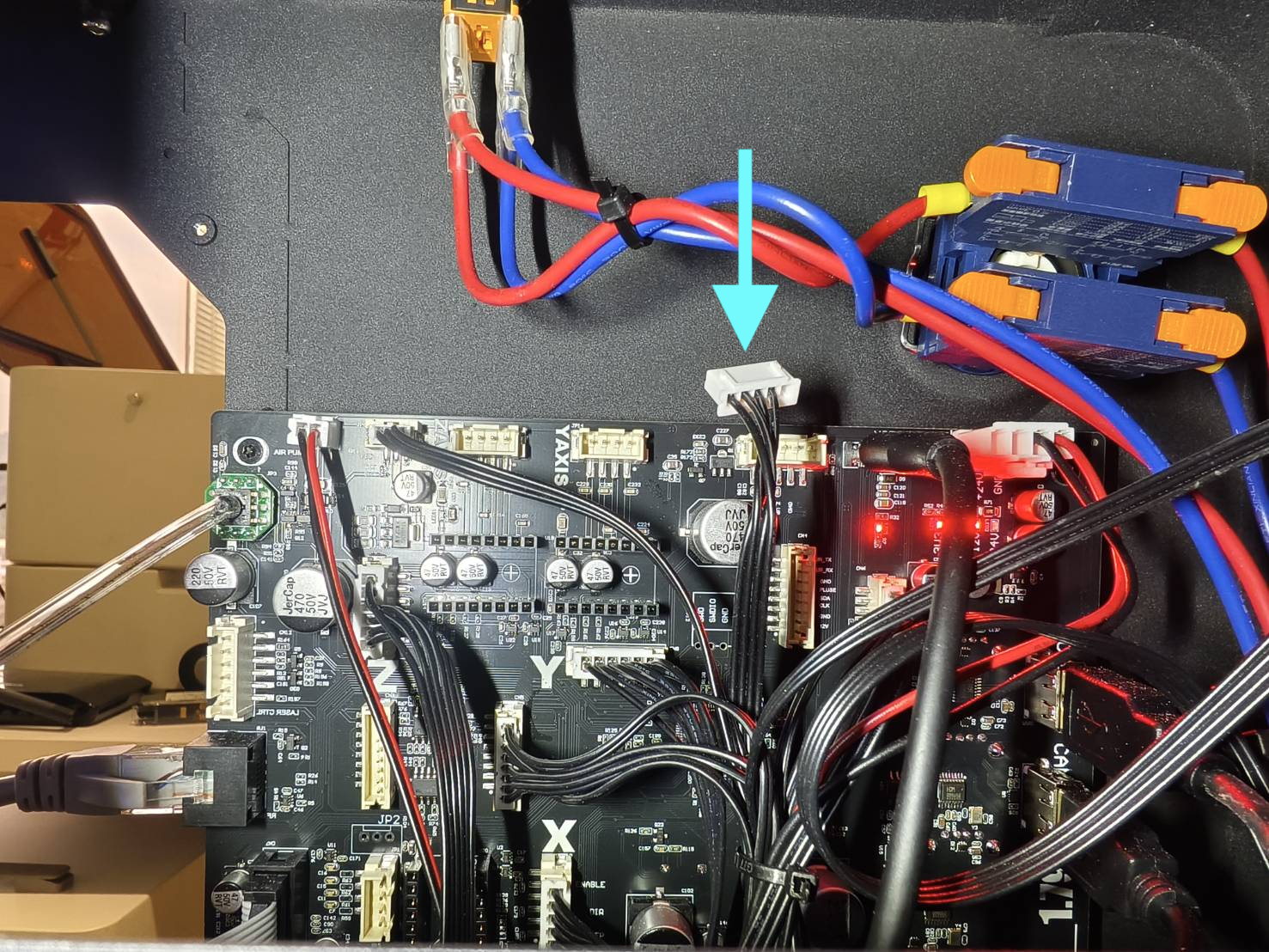

- Desconecte el cable plano del interruptor de límite del eje Z.

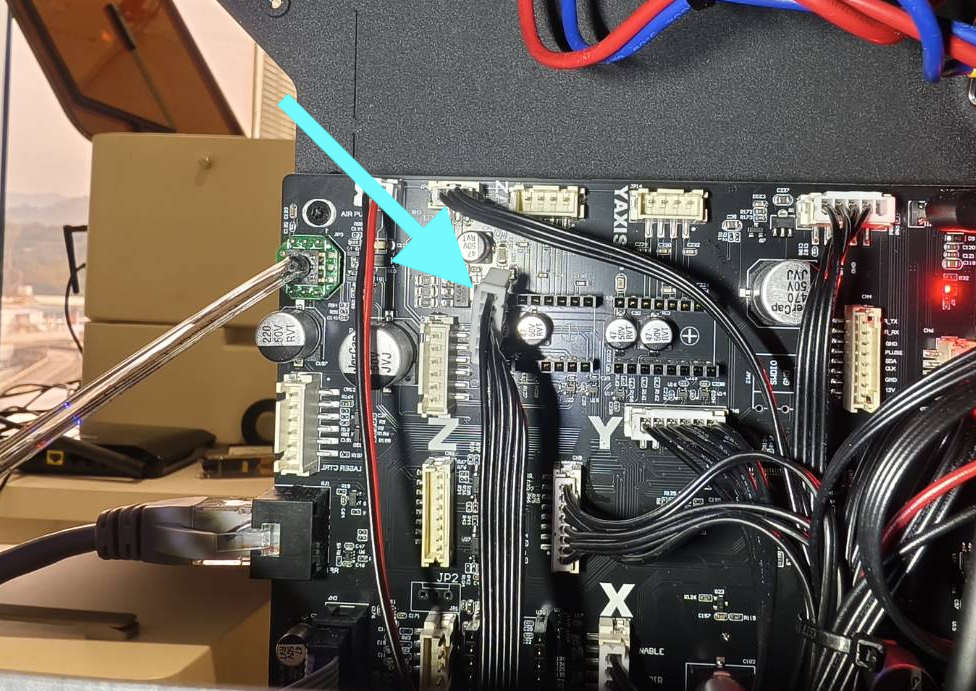

(Si su placa PCB difiere de la fotografía, consulte el Diagrama .)
- Encienda la alimentación de la máquina y compruebe los iconos. ¿Están ambos iconos en estado DESACTIVADO?
Confirme el resultado de la prueba y realice la siguiente acción:
|
|
Paso B1
Reinstale la plataforma de panal.
Compruebe si la plataforma de trabajo puede activar ambos interruptores de límite del eje Z, superior e inferior.
Baje la plataforma de trabajo y luego súbala hasta arriba, comprobando si activa el interruptor de límite del eje Z.
| Ejemplo normal - Activado |
|
Ejemplo anormal - No activado (Demostrado con HEXA) |
Confirme el resultado de la prueba y realice la siguiente acción:
|
|
|
|
Paso B2
Eleve/baje manualmente la plataforma de trabajo para comprobar si se mueve libremente hacia arriba y hacia abajo.
Confirme el resultado de la prueba y realice la siguiente acción:
|
|
Paso B2.1
Intente lubricar los cuatro husillos roscados para ver si la plataforma se puede mover manualmente y mediante el panel de control.
Consulte el artículo relacionado.
Confirme el resultado de la prueba y realice la siguiente acción:
|
|
|
Paso B3
Desconecte y vuelva a conectar el cable del motor del eje Z. A continuación, intente usar el panel de control para elevar/bajar la plataforma.
(Si su placa PCB difiere de la fotografía, consulte el Diagrama .)
- Apague la alimentación de la máquina. Abra la cubierta lateral para acceder al interior de la máquina.

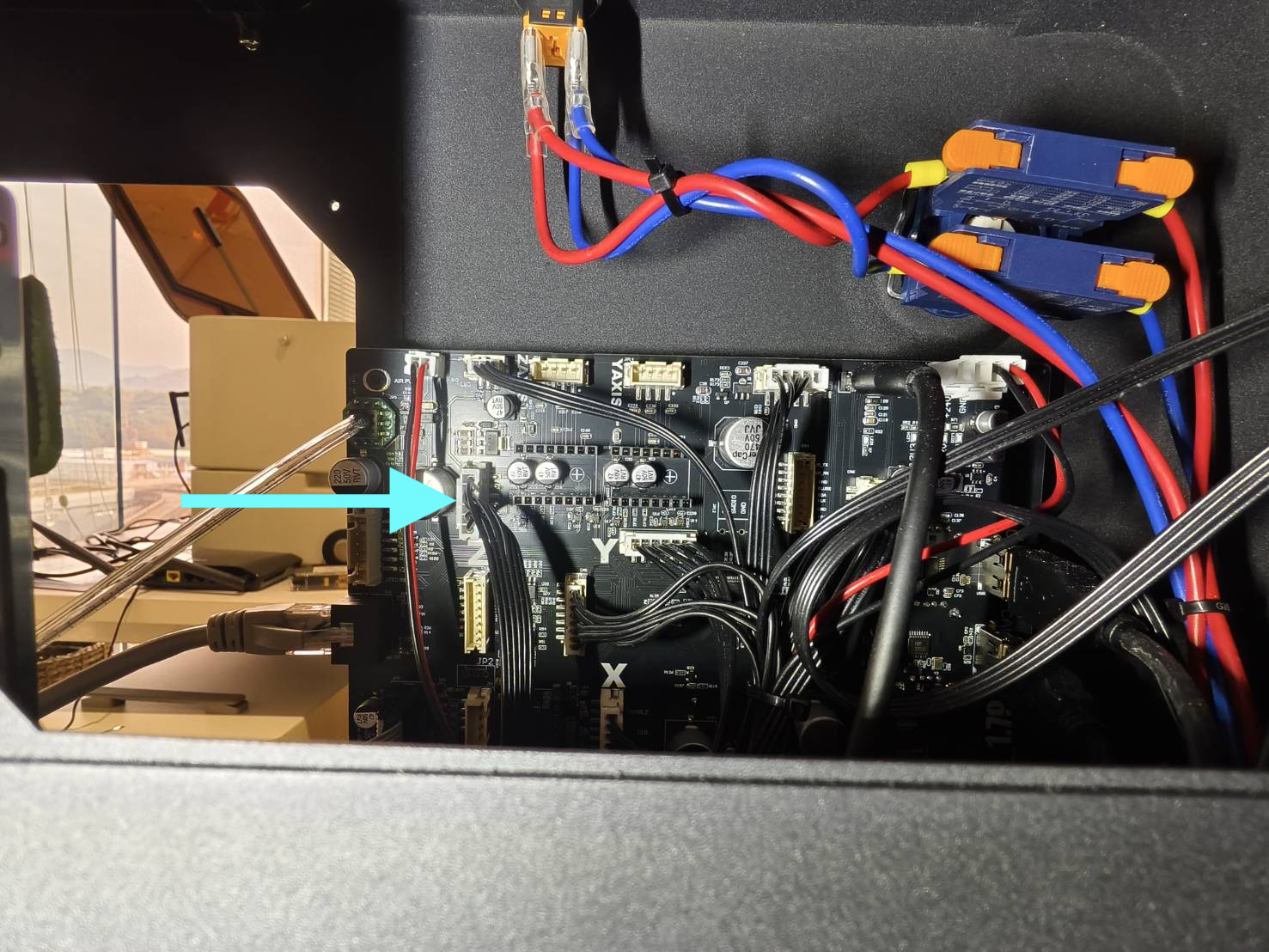

- Desconecte y vuelva a conectar el cable del motor del eje Z.
Confirme el resultado de la prueba y realice la siguiente acción:
|
|
Paso C1

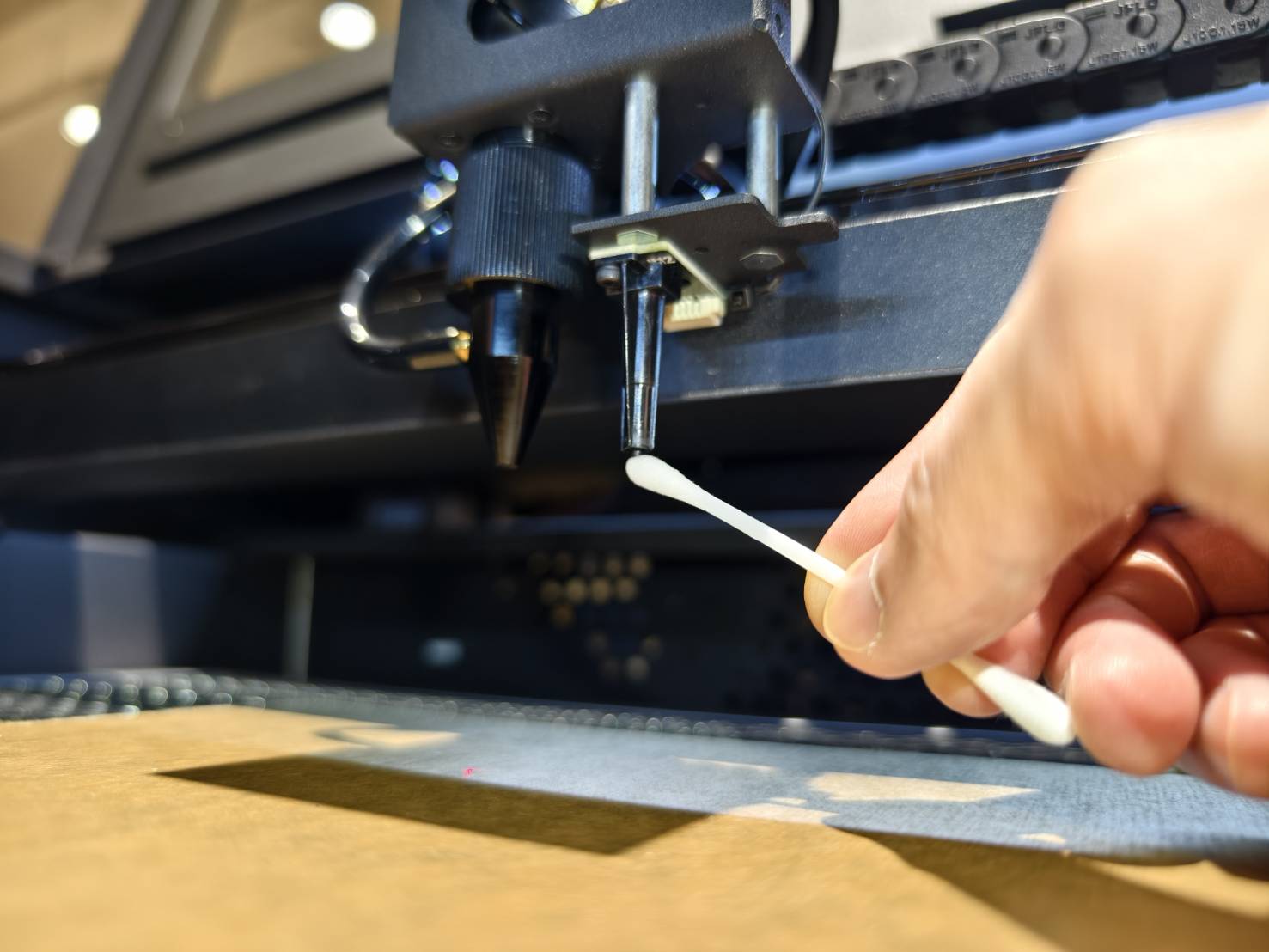

- Use un bastoncillo de algodón humedecido en alcohol para limpiar la sonda del módulo de enfoque automático.
- Compruebe si la plataforma puede moverse hacia arriba y hacia abajo.
Confirme el resultado de la prueba y realice la siguiente acción:
|
|
Paso C2

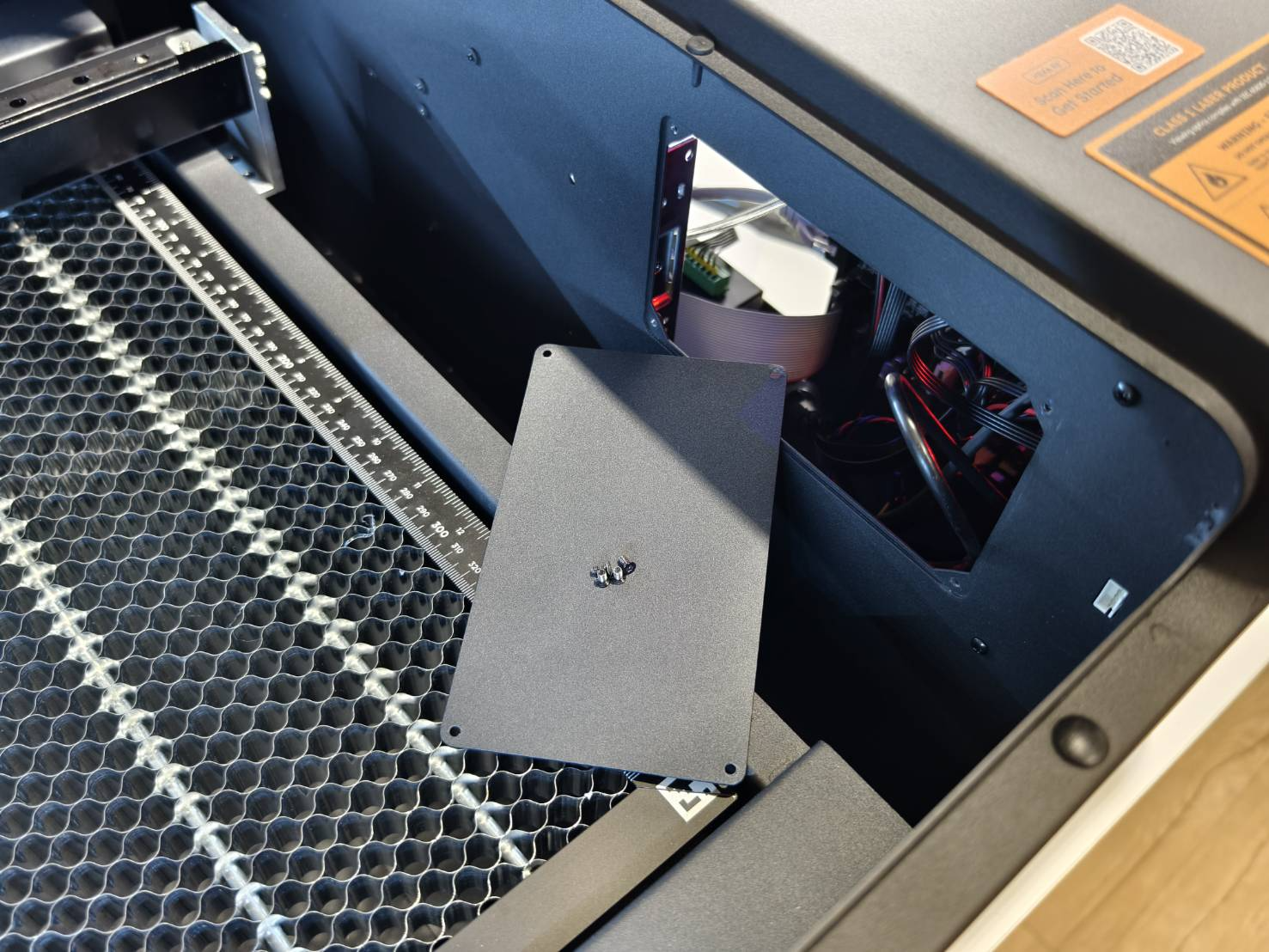

- Apague la alimentación de la máquina. Abra la cubierta lateral para ver el interior de la máquina.
-

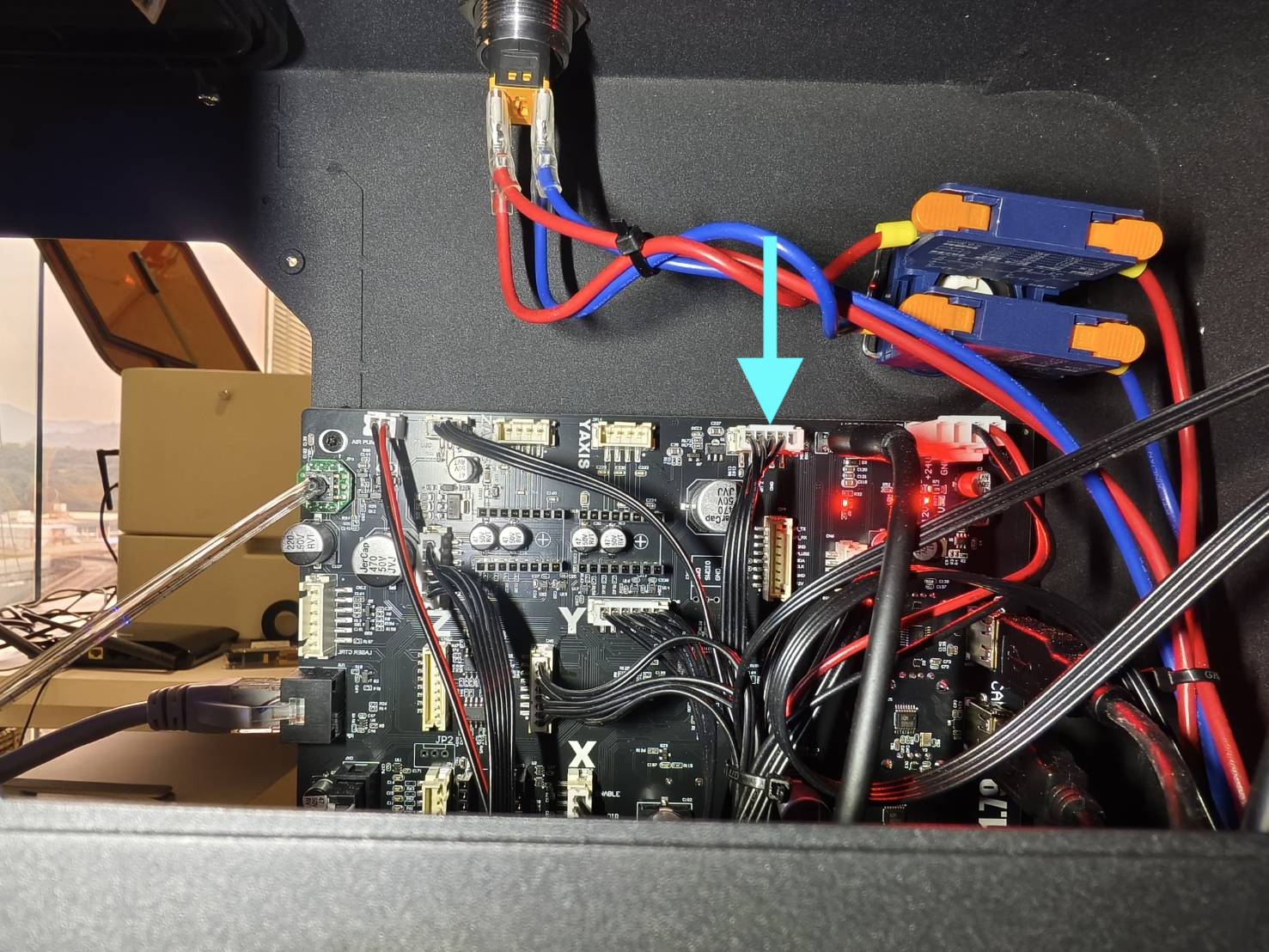

Desconecte el cable de cinta gris y compruebe si la plataforma puede subir/bajar.
Confirme el resultado de la prueba y realice la siguiente acción:
|
|
Paso C3
-
Apague la alimentación y vuelva a conectar el cable de cinta gris.

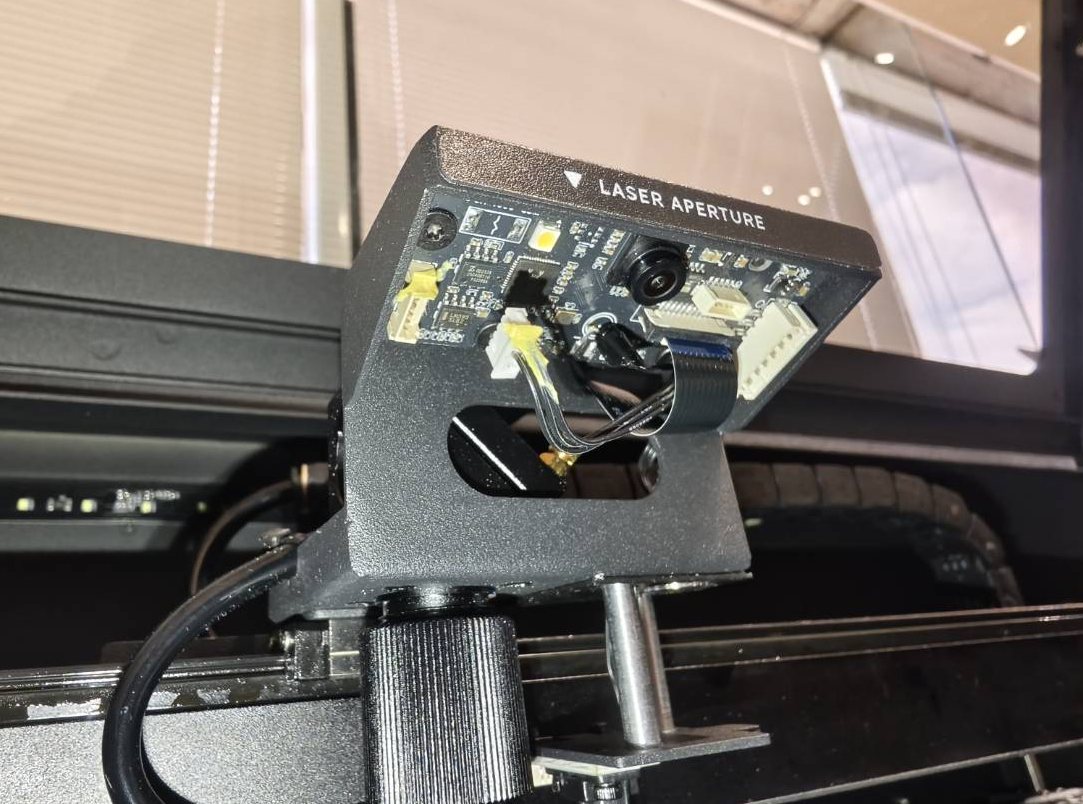

- Desconecte el cable de la placa de circuito del cabezal láser.
- Compruebe si la plataforma puede moverse hacia arriba y hacia abajo.
Confirme el resultado de la prueba y realice la siguiente acción:
|
|
Paso C4
- Vuelva a conectar el cable en el cabezal láser.
- Consulte la guía para desmontar la sonda de enfoque automático y la cubierta.
Lea únicamente el Paso 1, Paso 2 y Paso 6 (se requieren llaves hexagonales de 2,5 mm y 2,0 mm para este paso).
[Beambox II - Autofocus Probe and Cable Replacement]

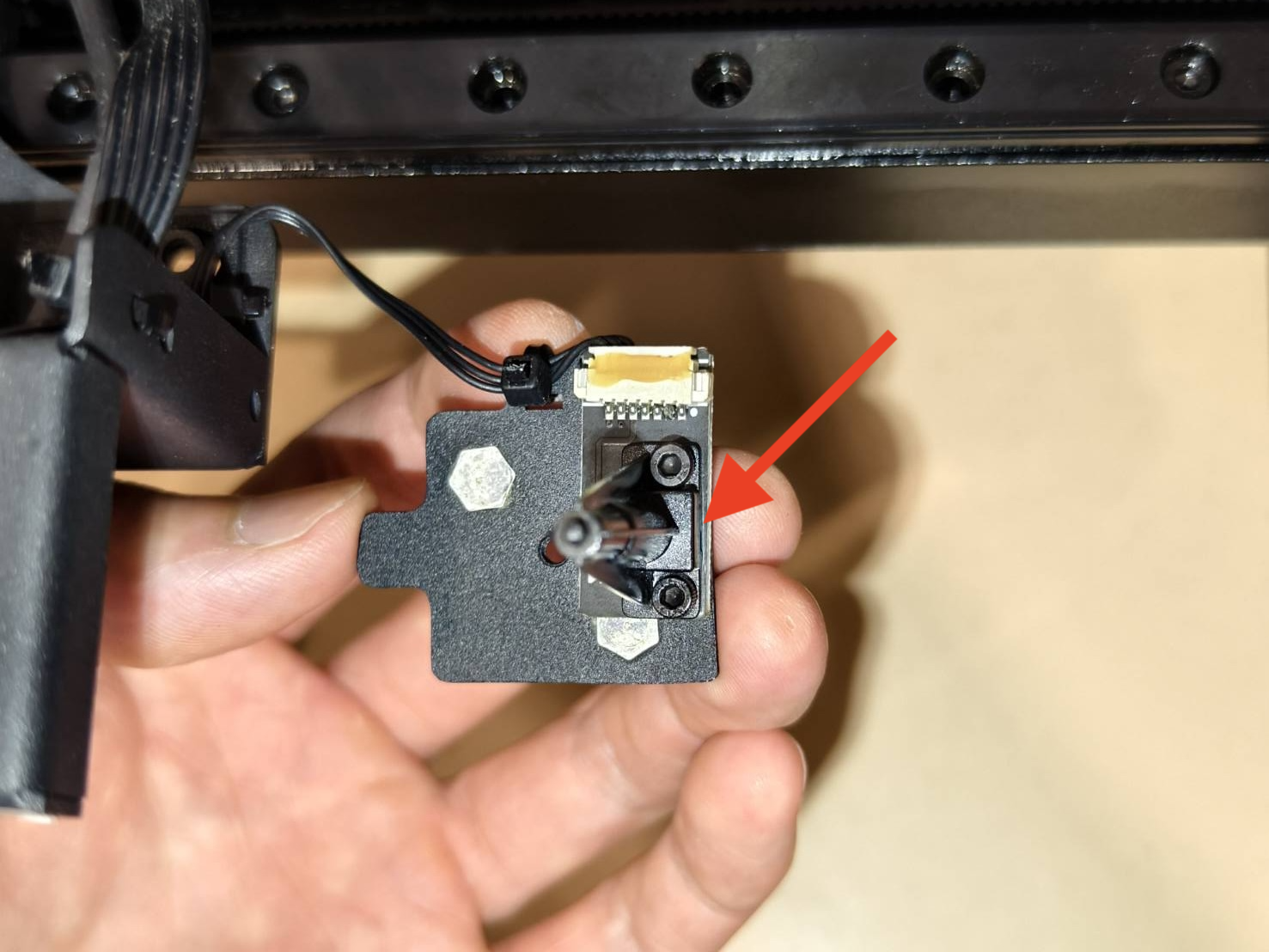

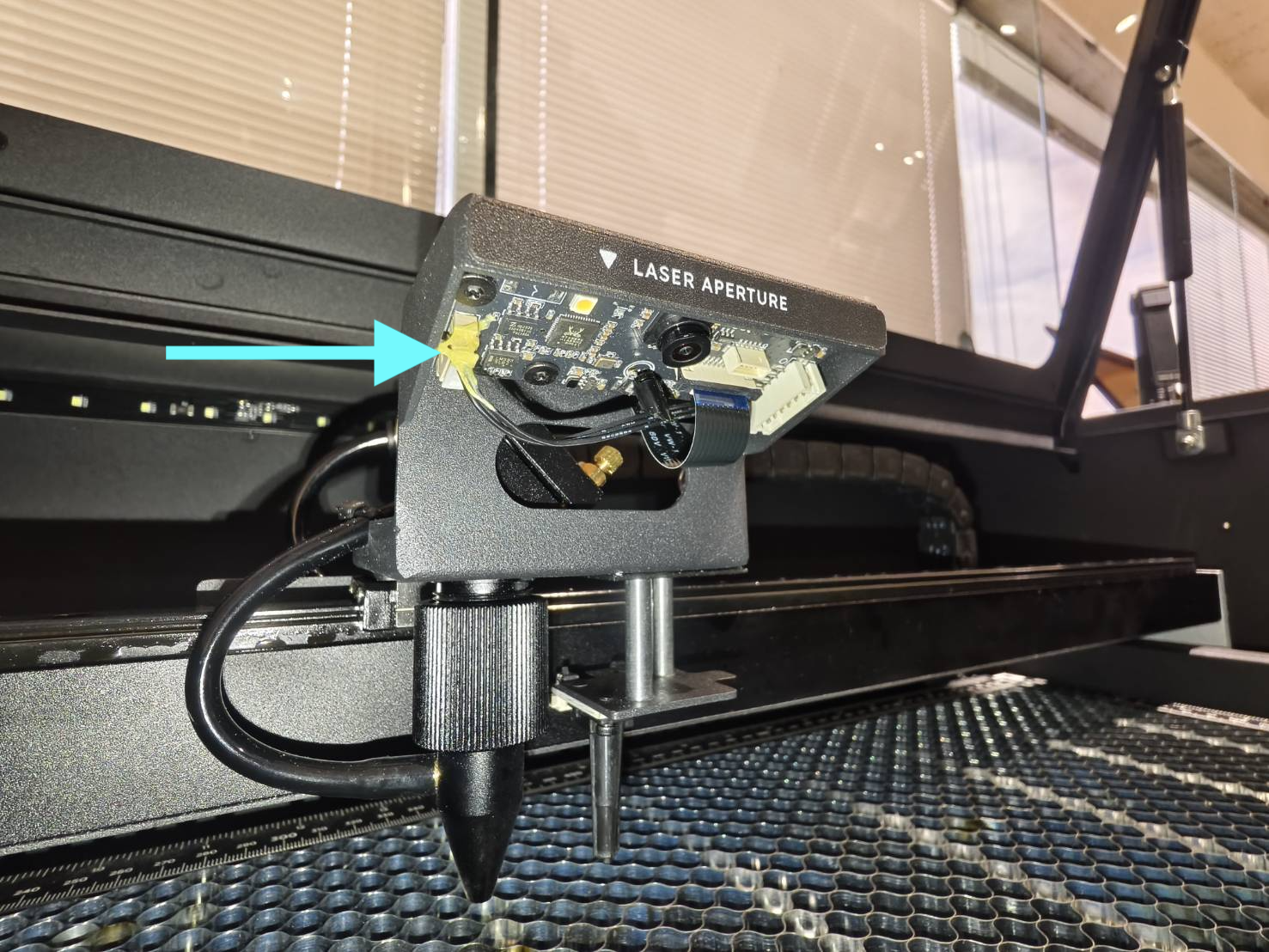

- Compruebe si el interruptor de la placa de enfoque automático se puede presionar suavemente como se muestra en el vídeo.
Confirme el resultado de la prueba y realice la siguiente acción:
|
|
Paso C5

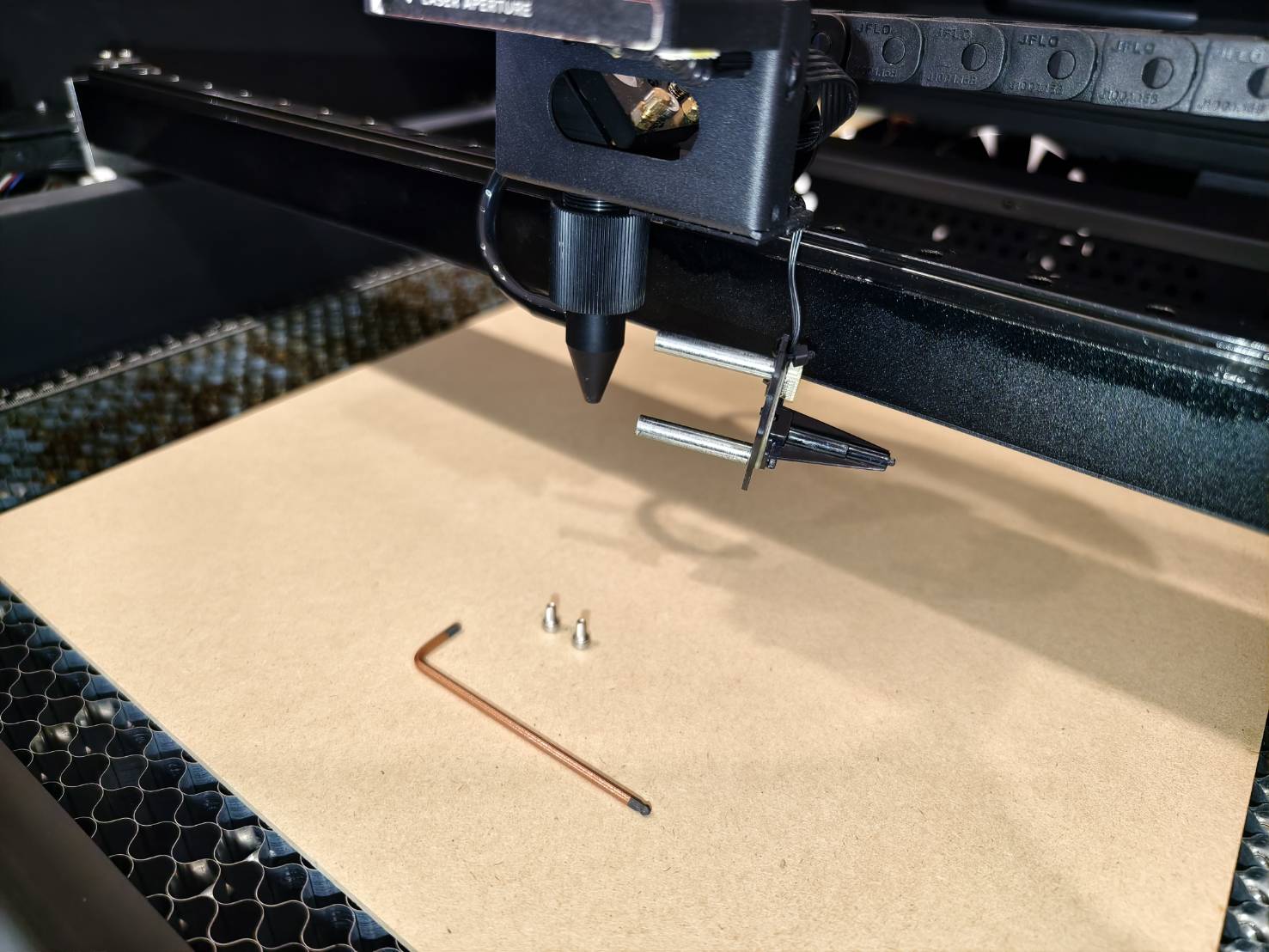

- Consulte la guía para volver a instalar la cubierta de la placa de enfoque automático y la sonda, asegurándose de que la sonda pueda empujarse hacia arriba. Lea únicamente el Paso 7 y el Paso 8.
[Beambox II - Autofocus Probe and Cable Replacement]
- Vuelva a colocar el conjunto de enfoque automático en su lugar y compruebe si la plataforma puede moverse hacia arriba y hacia abajo.
Confirme el resultado de la prueba y realice la siguiente acción:
|
|
Paso C6
- Por favor, consulte la guía sobre cómo reinstalar el conjunto de enfoque automático.
Lea únicamente el Paso 11 y el Paso 12.
[Beambox II - Autofocus Probe and Cable Replacement]
- Compruebe si la plataforma puede moverse hacia arriba y hacia abajo.
Confirme el resultado de la prueba y realice la siguiente acción:
|
|
Paso C7
Vuelva a conectar los siguientes cables.
-

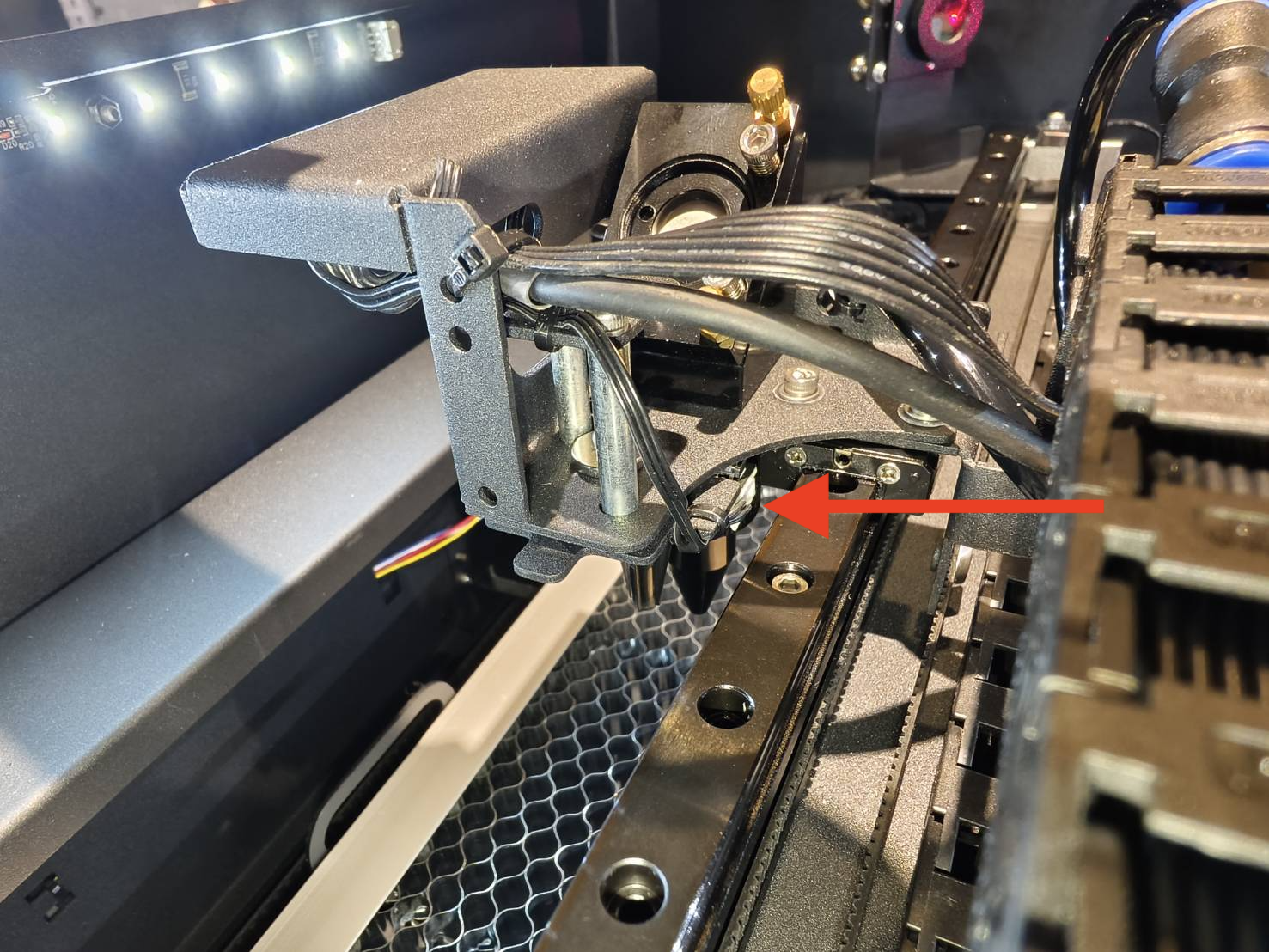

Diríjase al cabezal láser y vuelva a conectar el cable plano negro.

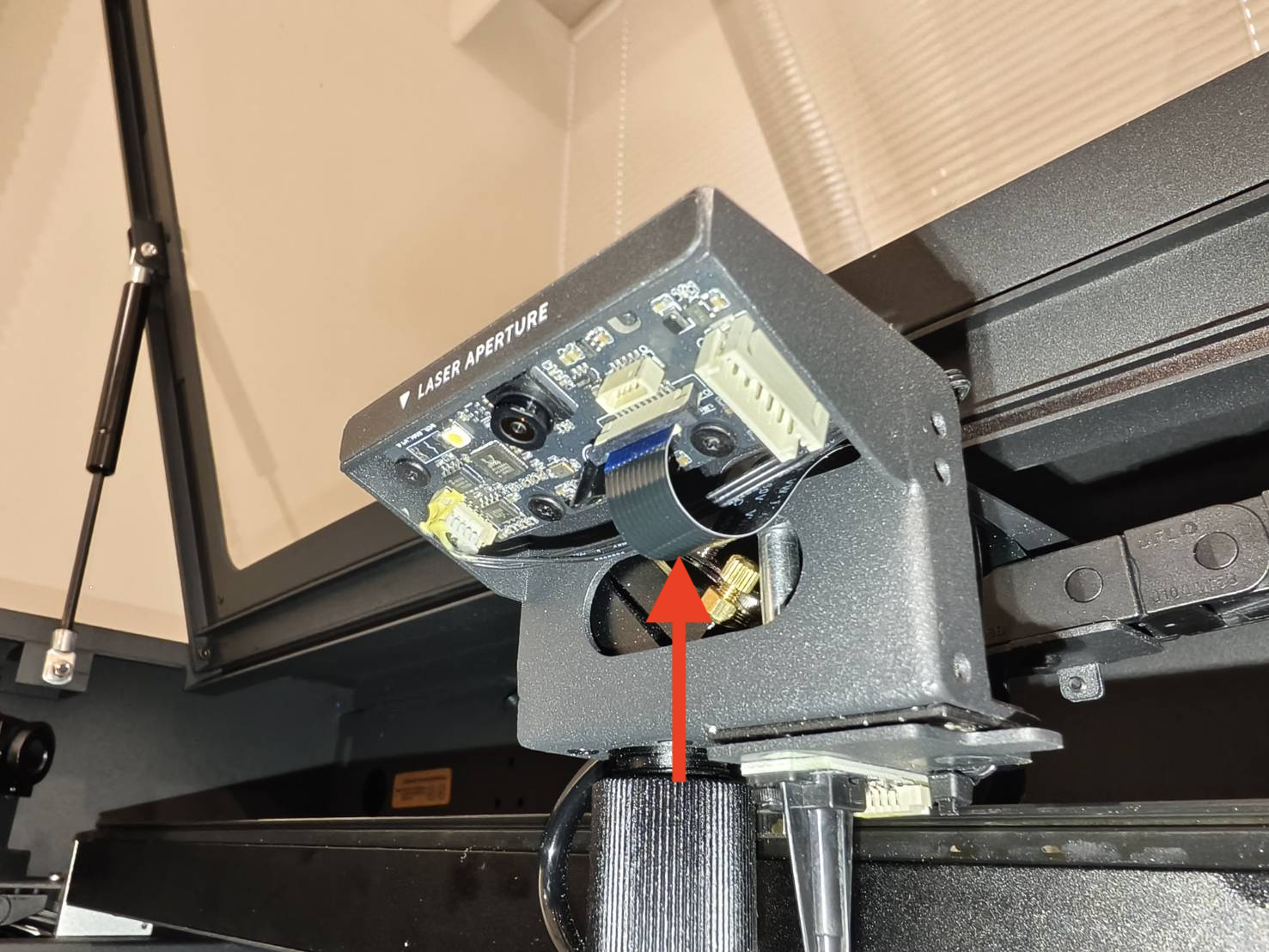

- El cable de 3 pines del módulo de enfoque automático en la parte posterior del cabezal láser.
(Si resulta difícil extraerlo, asegúrese de que la conexión no esté suelta.)
- Una vez completado esto, compruebe si la plataforma puede moverse hacia arriba y hacia abajo.
Confirme el resultado de la prueba y realice la siguiente acción:
|
|
Paso C8
-
Asegúrese de que el cable plano gris se haya vuelto a conectar.
-
Coloque el material sobre la plataforma de trabajo y realice el enfoque automático.
Confirme el resultado de la prueba y realice la siguiente acción:
|
|
Contactar con soporte técnico
- Por favor, siga las instrucciones del siguiente enlace para informar correctamente del problema a su distribuidor local o al equipo de soporte técnico de FLUX. [Contactar con el servicio de atención al cliente]
La información recopilada en este artículo, como fotografías o vídeos que muestren problemas de la máquina, deberá compartirse con el distribuidor o el equipo de soporte técnico de FLUX.
