Kit de fondo abierto

El grabado de fondo abierto requiere habilidades operativas avanzadas.

El kit solo está disponible en regiones específicas.

Es muy recomendable que se familiarice con el funcionamiento de la máquina antes de empezar a usarla. El grabado con la cubierta abierta requiere una conexión Wi-Fi para funcionar. Si desea realizar un grabado de empalme, preparar un router inalámbrico dedicado (Wi-Fi AP) hará que sea más conveniente de usar.

Precauciones de seguridad

1. Todas las personas dentro del campo visual deben usar gafas de seguridad láser para evitar el riesgo de ceguera.
2. No exponga ninguna parte del cuerpo al área de trabajo.
3. No permita que menores utilicen la máquina sin supervisión.
4. No mueva la máquina mientras el láser está en funcionamiento.
5. No lo utilice para grabar en ninguna dirección que no sea hacia abajo.
6. No lo utilice en un entorno donde los niños puedan entrar y salir libremente.
7. No mire fijamente la llama generada por el grabado durante mucho tiempo.
8. En el modo de cubierta abierta, apague siempre la máquina cuando no esté en uso y retire el bloqueo de seguridad USB.

Precauciones de la superficie de trabajo

1. Cuando opere sobre una mesa, extienda dos capas de papel de aluminio sobre la mesa para evitar que el láser dañe accidentalmente la superficie de la mesa.
2. Cuando opere en el suelo, el grabado en superficies de piedra u hormigón dejará marcas pero no se incendiará. En la práctica, los suelos de hormigón son los mejores.
3. No grabe en suelos de resina epoxi, ya que esto producirá gases nocivos.
4. Si el láser golpea el suelo o la mesa, las marcas resultantes son irreversibles. Al grabar, se recomienda verificar si el papel de aluminio está dañado para evitar dañar los muebles.
5. El papel de aluminio debe fijarse con cinta adhesiva para evitar que la bomba de aire lo vuele.
6. La superficie del papel de aluminio debe estar plana. El papel de aluminio arrugado dispersará la luz láser y causará peligro.
7. El alquitrán en el suelo después de cortar madera se puede eliminar con alcohol o detergente.

Requisitos del entorno:

1. Entorno bien ventilado
2. Entorno con buena señal de red
3. Tablero rígido para la calibración de la cámara
4. Preparar equipo de filtración (recomendado)
5. Preparar máscara de carbón activado (recomendado)

Contenido de la caja

El kit de cubierta abierta incluye ① Bloqueo de seguridad USB ② Varilla de extensión láser ③ Gafas de seguridad láser

Instalación

Apertura de la cubierta inferior Se recomienda encarecidamente seguir los pasos a continuación para evitar dañar la máquina.

1. Póngase las gafas de seguridad

2. Desconecte la alimentación

3. Retire el panel de nido de abeja

4. Retire las tuercas de fijación de la cubierta inferior

5. Retire la placa inferior

6. Guarde adecuadamente los tornillos y tuercas de la placa inferior para evitar su pérdida

▲ Retire las cuatro tuercas de fijación de la cubierta inferior (si utiliza el kit por primera vez, rocíe un poco de alcohol en las cuatro tuercas de fijación y espere a que se disuelva el adhesivo del tornillo, luego use una herramienta para girar las tuercas con fuerza)

7. Instalación de la varilla de enfoque larga

Si su beamo ya ha sido equipado con un kit de enfoque automático, consulte estas instrucciones primero, o solicite un kit de extensión del sensor de enfoque al servicio de atención al cliente, luego consulte las instrucciones vinculadas para la instalación.

▲ Desenrosque el anillo de retención del espejo de enfoque

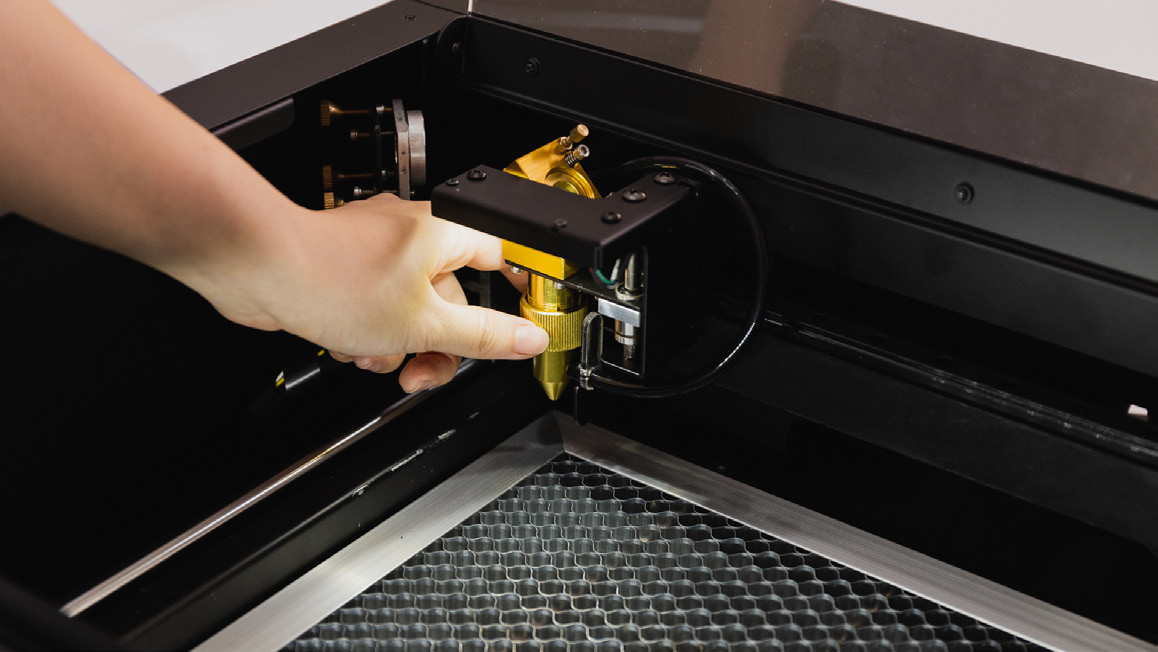

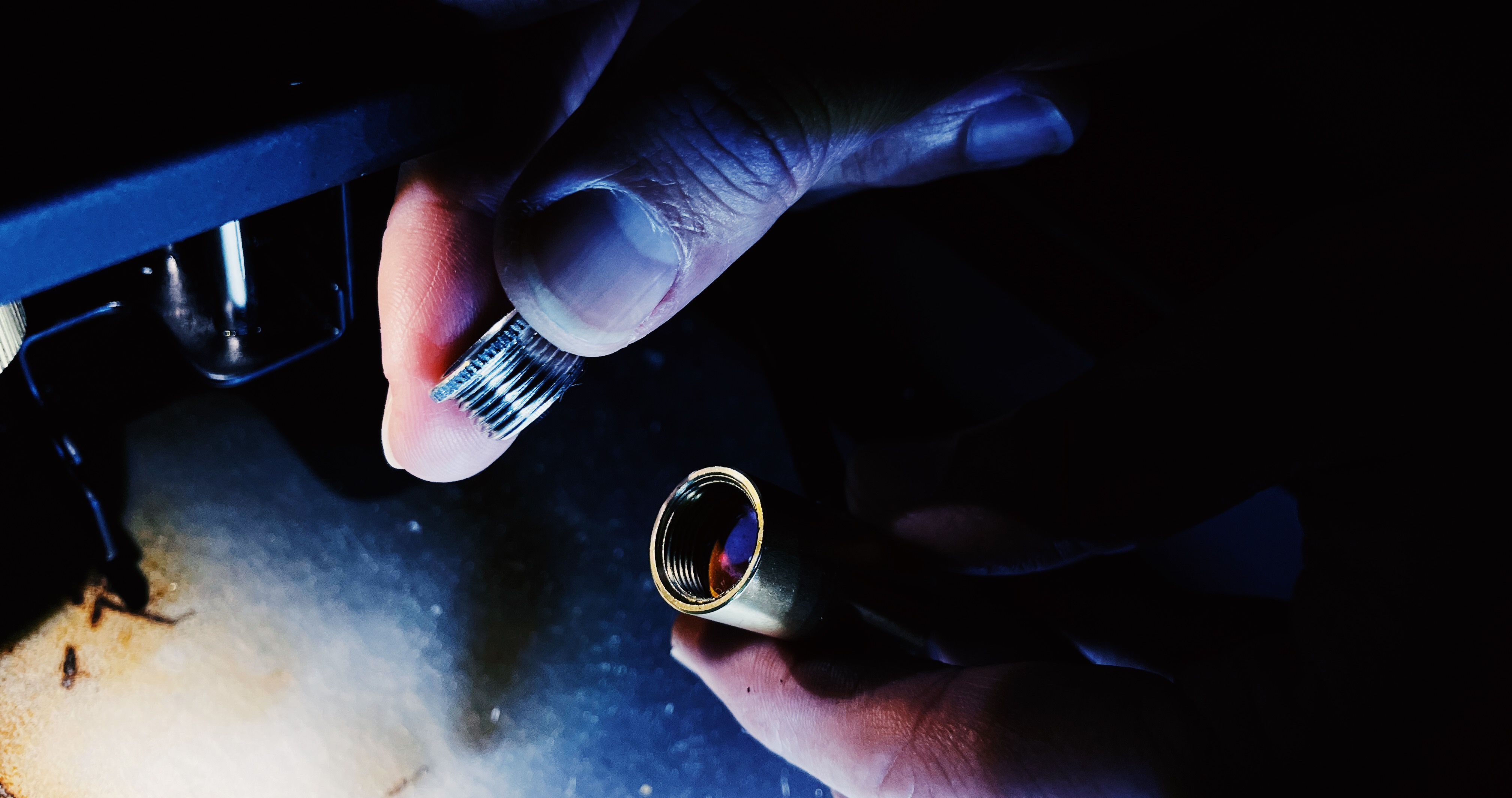

▲ Retire el cabezal láser, gire y retire la cubierta plateada y guárdela adecuadamente

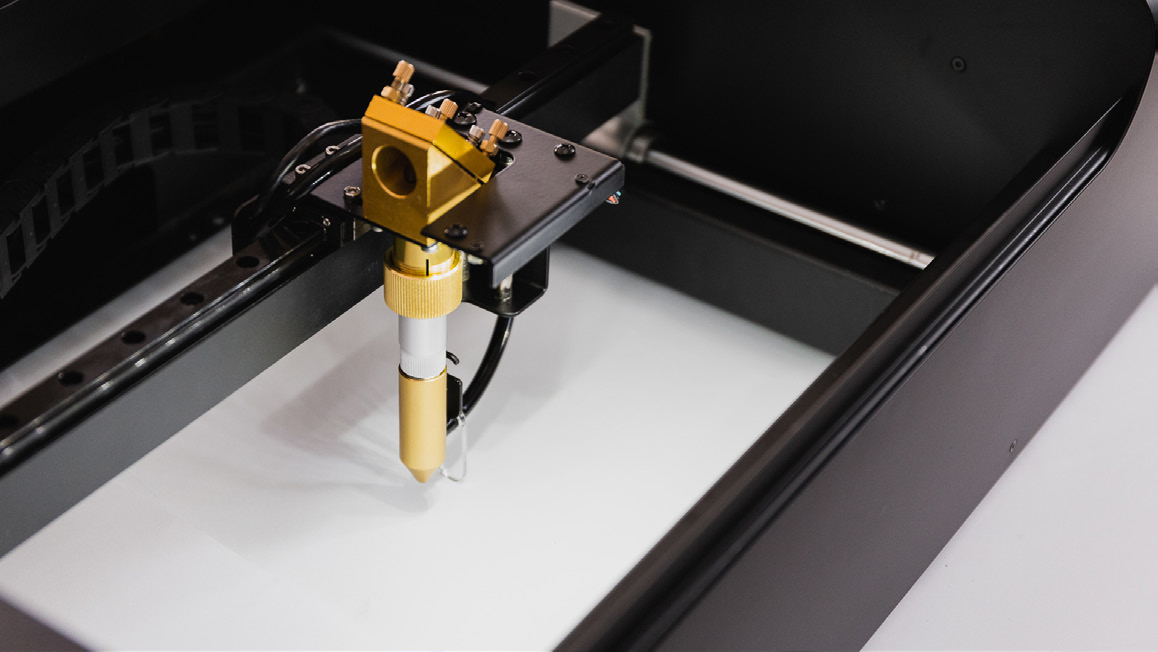

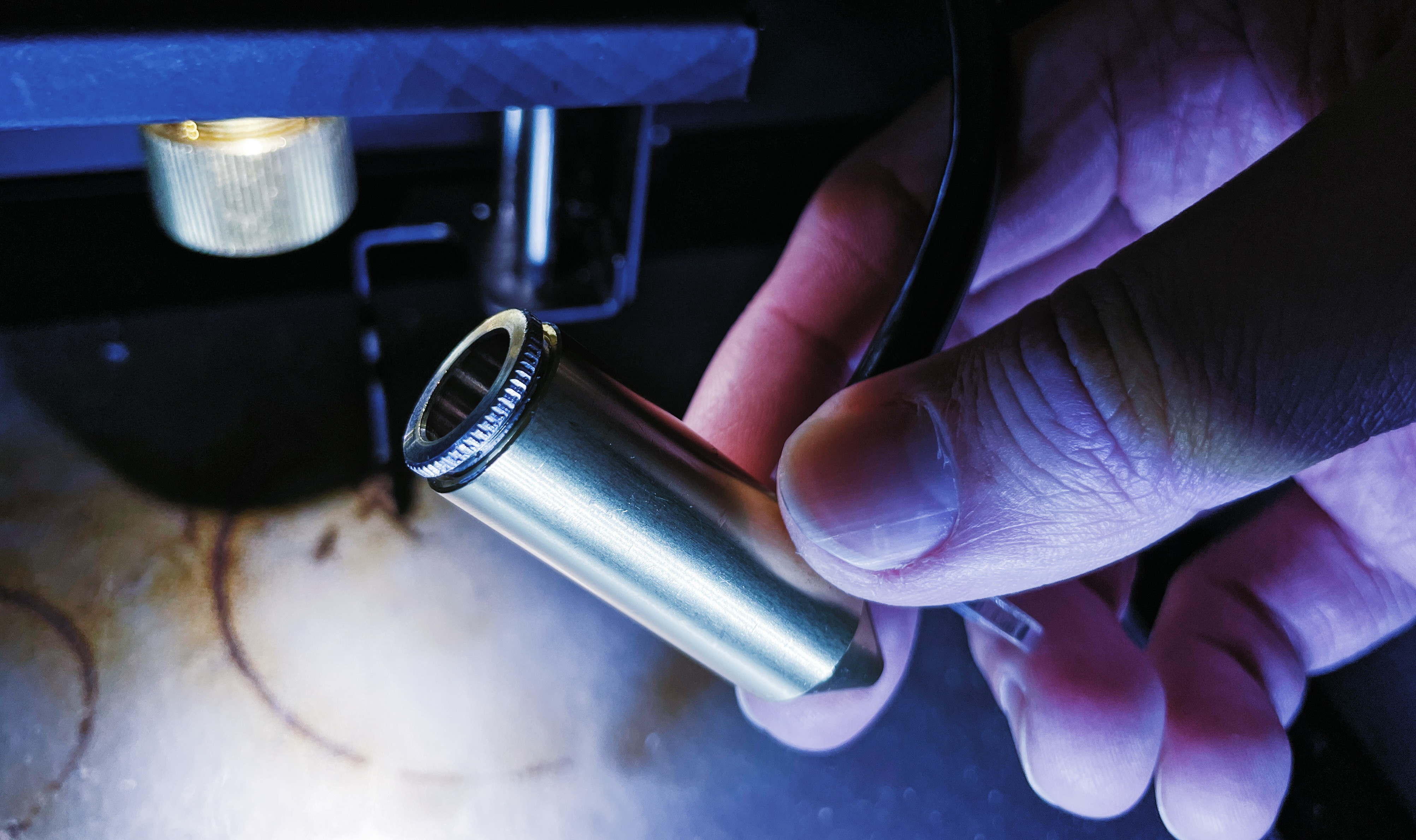

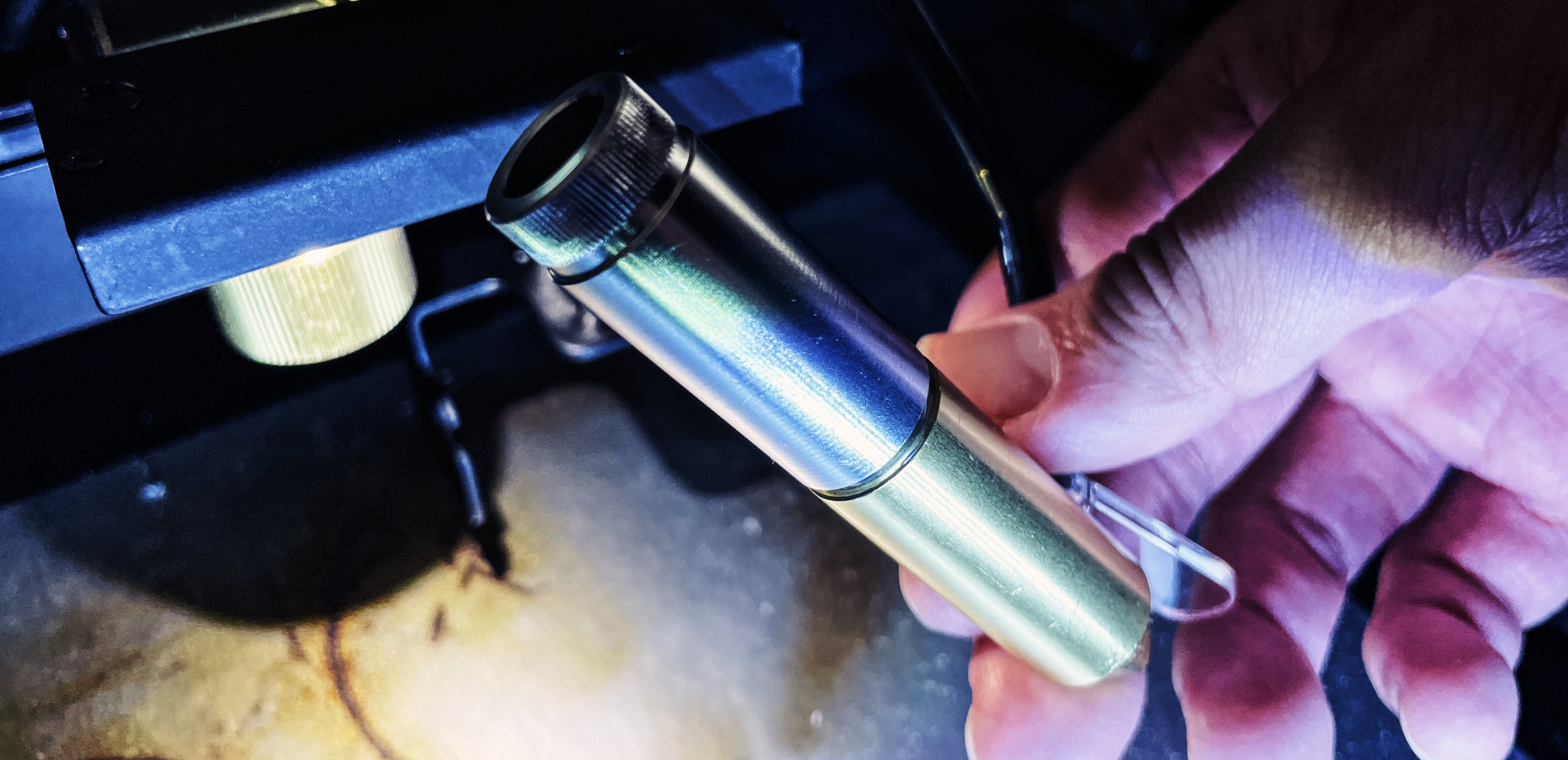

▲ Instale la varilla de extensión láser

▲ Vuelva a colocar el cabezal láser extendido en la base de fijación, presione el conducto de aire negro cerca de la parte inferior del soporte de fijación de la cámara y bloquee el anillo de fijación del espejo de enfoque

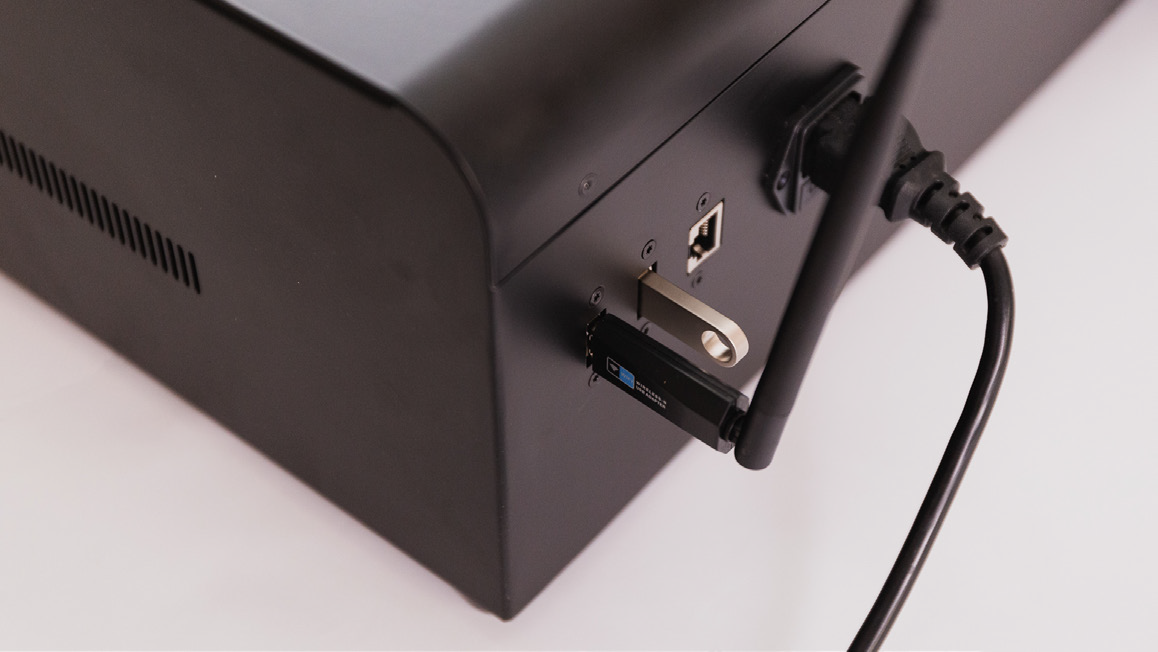

8. Instalación del cierre de seguridad

Inserte el cierre de seguridad del kit en la máquina y retírelo cuando no esté en uso para evitar problemas de seguridad causados por el uso accidental de otras personas.

9. Iniciar el procedimiento de calibración

Al utilizar el kit de fondo abierto, se requiere una calibración adicional del desplazamiento del espejo de distancia focal larga. El principio de la calibración de la cámara es grabar un patrón de calibración en un plano y obtener el error a través de la imagen de la cámara.

a. Haga clic en "Menú" > "Máquina" > "Nombre de la máquina" > "Calibración de la cámara (Módulo de cubierta abierta)".

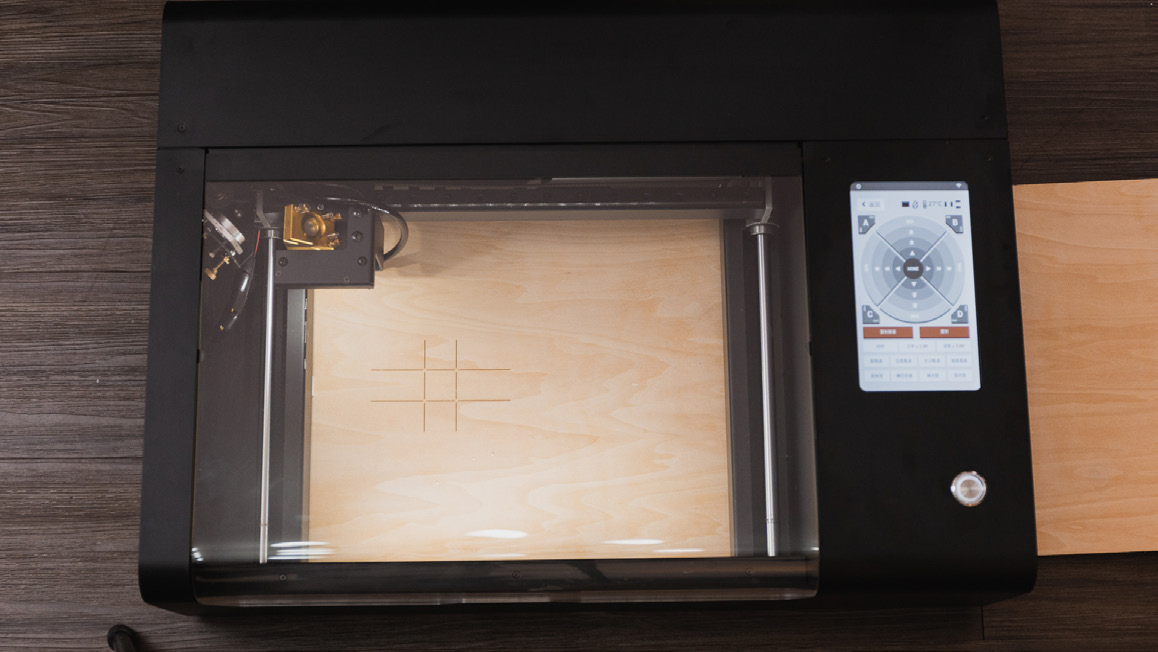

b. Coloque el material de la tabla de calibración A diferencia de la calibración general de la cámara que utiliza papel normal, la calibración de la cámara para el módulo de cubierta abierta requiere un material de tabla rígida (tabla de madera, tabla de espuma) como material base para el patrón de calibración. El papel blanco común será arrastrado por el ventilador de escape y la bomba de aire. Después de fijar el material de la tabla rígida y enfocar, puede hacer clic en "Siguiente" para grabar el patrón de calibración.

Si la calibración automática falla debido a la textura del material, es posible el ajuste manual de los valores de calibración. Una calibración precisa de la cámara puede mejorar efectivamente la calidad del empalme. Cada vez que se instala la varilla de extensión, solo se requiere una calibración.

Realizar calibración automática y manual

▲ Una vez finalizado el grabado, el software generará automáticamente los valores de calibración. Al grabar con una cubierta abierta, el error de vista previa debe minimizarse tanto como sea posible, y es posible que sea necesario ajustar manualmente algunos valores de calibración.

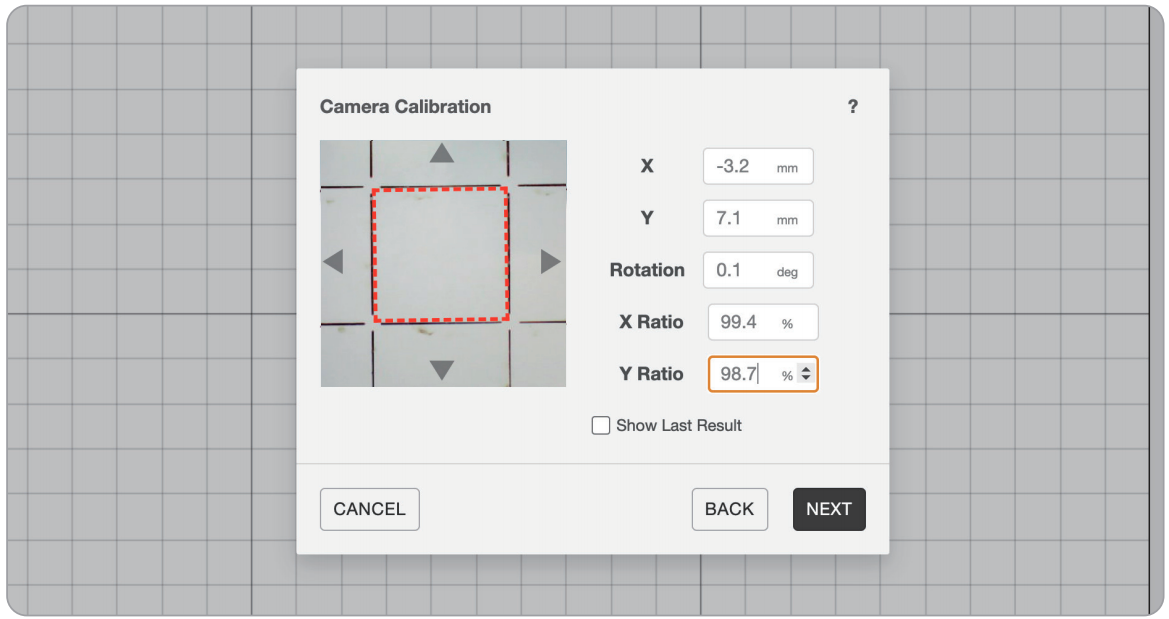

Observe el desplazamiento del recuadro rojo en la computadora, ajuste los valores de desplazamiento X-Y en el lado derecho, el ángulo de rotación, el tamaño y otros valores para hacer que el recuadro rojo se superponga con el recuadro central de la cruz de vista previa.

Después de hacer clic en Siguiente, la calibración estará completa.

Uso

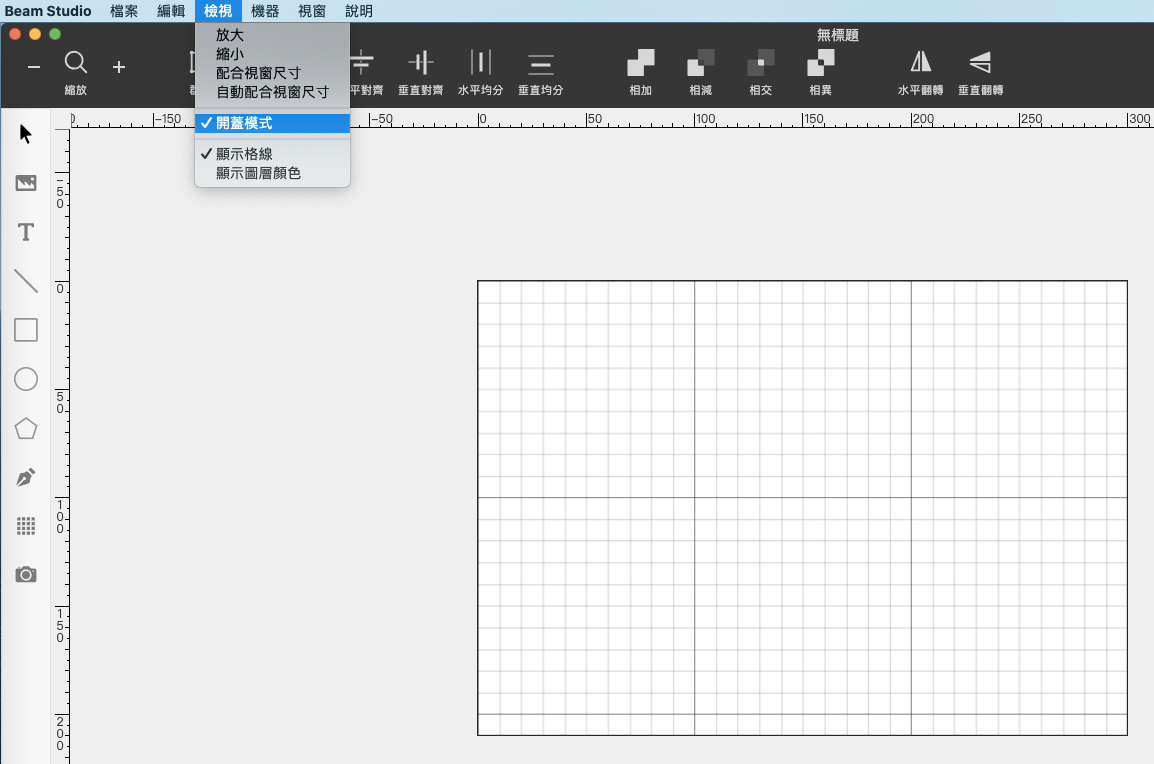

Asegúrese de que "Ver" > "Modo de fondo abierto" esté activado cuando esté operando en este modo.

En la configuración del documento, la vista previa de la cámara estará en la posición correcta después de activar la opción de fondo abierto. Después de colocar el material debajo de la máquina, puede enviar el archivo siguiendo el mismo flujo de trabajo habitual y comenzar a grabar y cortar.

Consejos de operación

1. Para cortes a gran escala, se recomienda utilizar el formato SVG para el archivo y hacer que toda la ruta de corte sea una sola imagen SVG, de modo que al unir las piezas, pueda mover los gráficos directamente en el software.

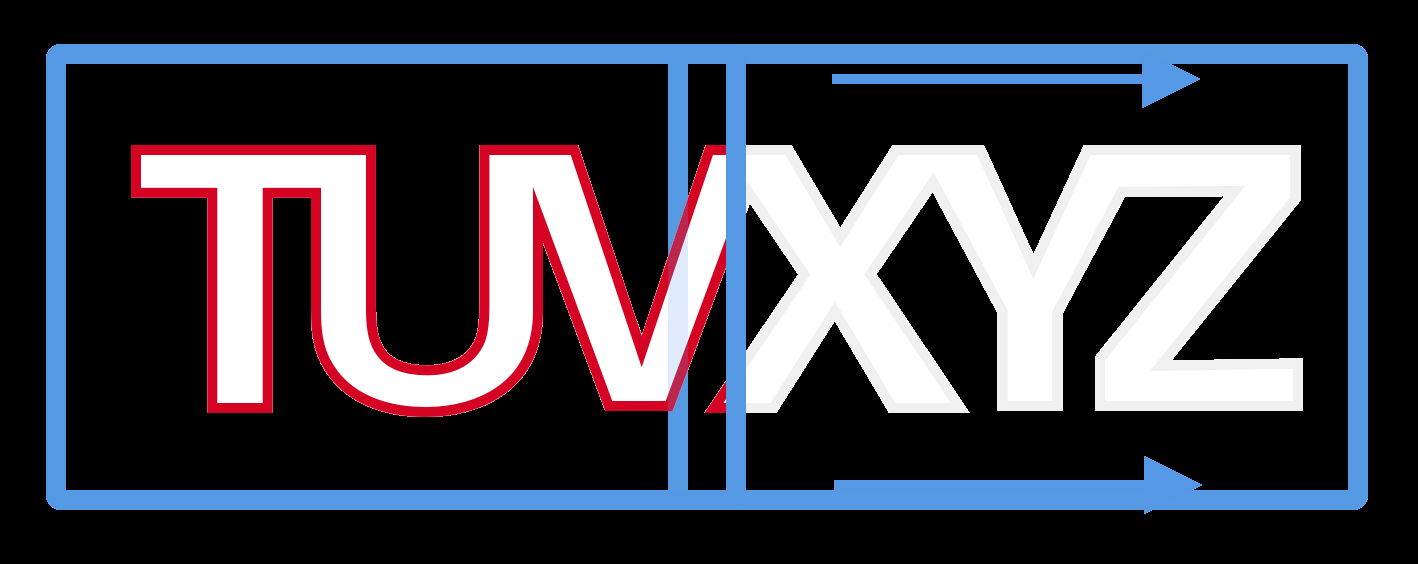

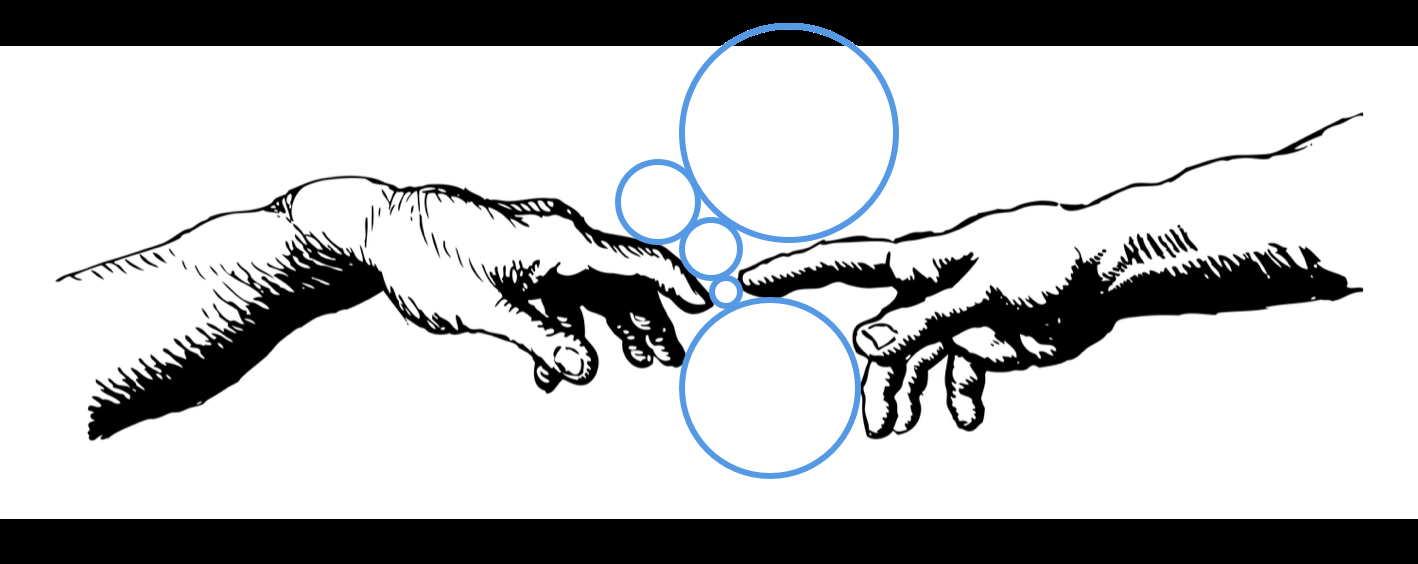

2. Para trabajos de grabado a gran escala, se recomienda dejar espacio en blanco (círculo azul grande) en cada grabado para permitir errores.
3. Durante la vista previa, puede alinear con dos o más puntos de referencia. Si hay partes que originalmente se iban a quitar, puede agregar marcadores de alineación. (Como se muestra en la figura, los triángulos rojos son las partes que se eliminarán y la X amarilla es el punto de referencia).
4. Si la posición de vista previa es ligeramente diferente cada vez, asegúrese de que la parte inferior del soporte de la cámara esté cerca del conducto de aire y que la máquina esté nivelada.
5. Al mover la máquina, levántela y luego muévala. Arrastrar la máquina puede causar daños a las almohadillas de las patas y a los objetos de trabajo.

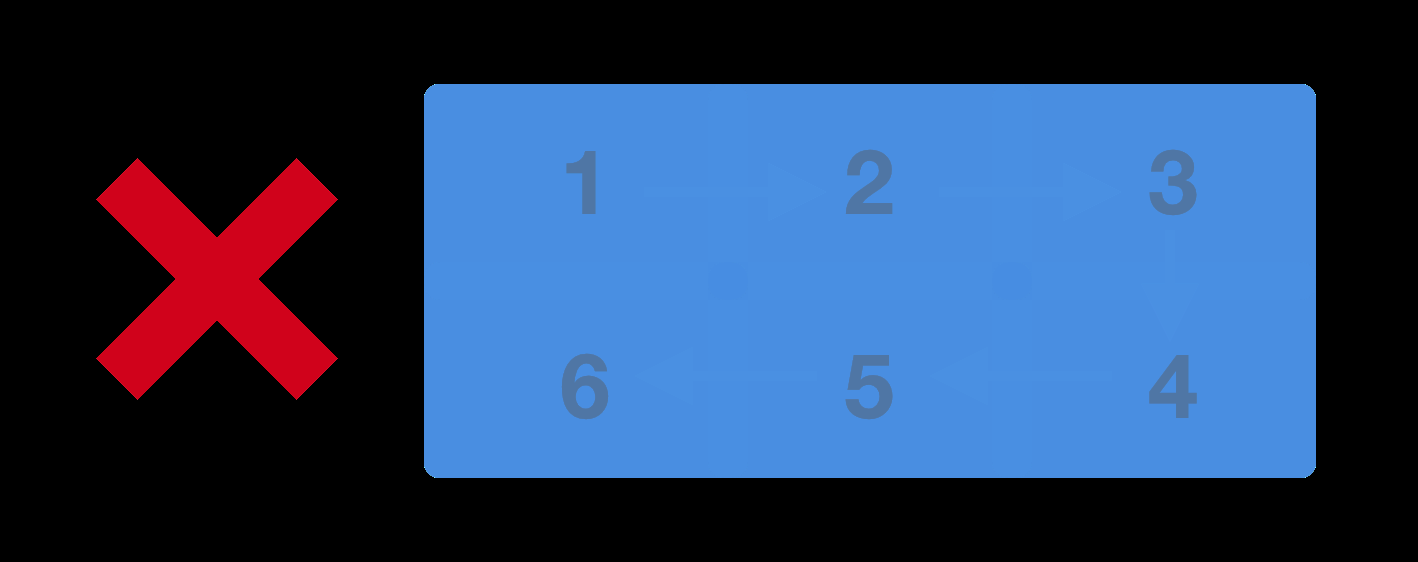

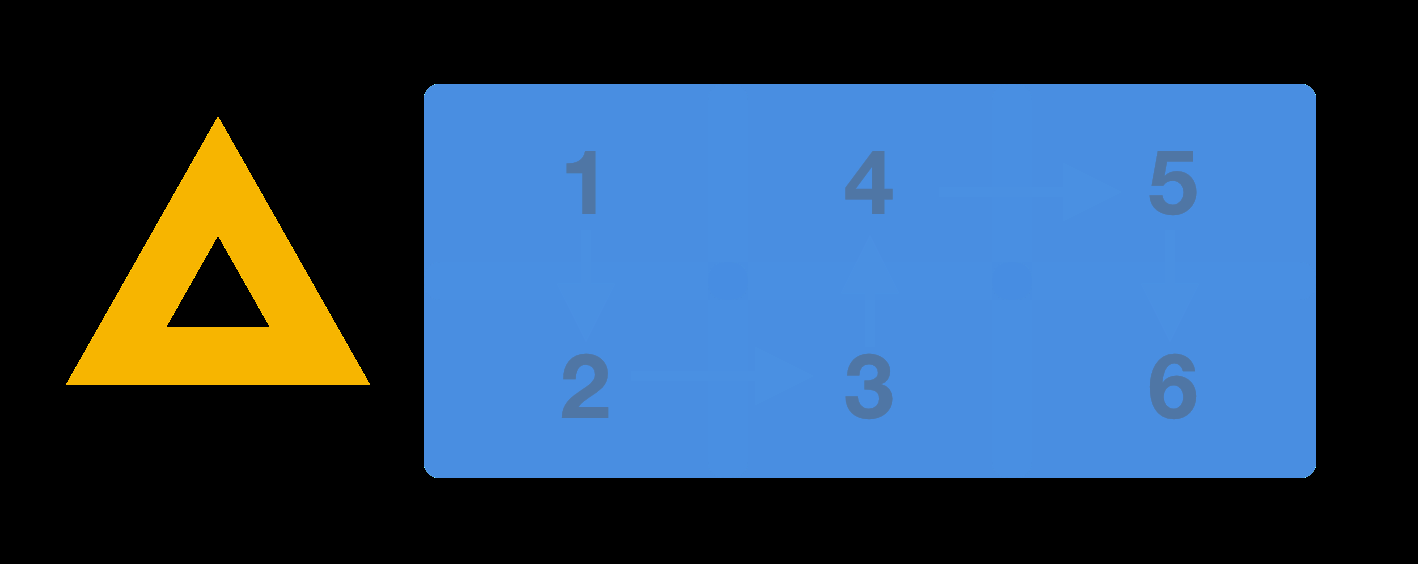

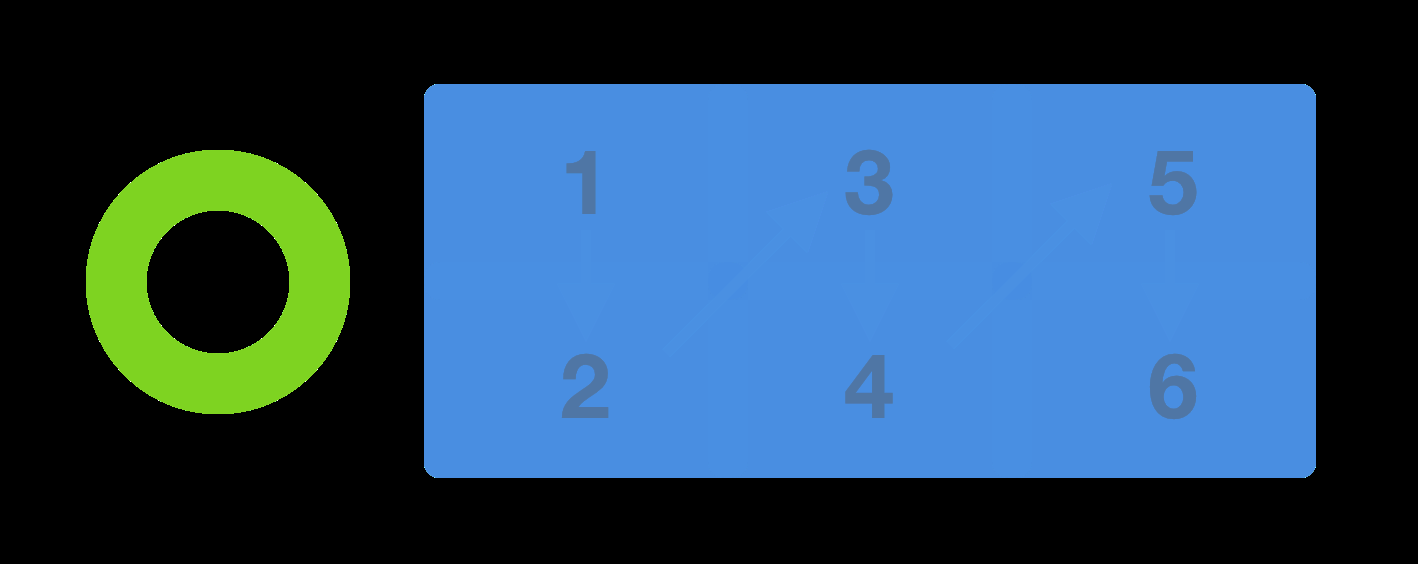

6. Después de múltiples uniones, los errores pueden magnificarse. Se recomienda grabar secuencialmente de acuerdo con el rango conectado.








   Cuanto mayor sea la diferencia en el orden adyacente, mayor será el error acumulado.
