El módulo de láser de diodo (5W, longitud de onda 450nm) se puede utilizar simultáneamente con la configuración original del láser de CO2. Debido a que ciertos tipos de aceros inoxidables tienen una tasa de absorción más alta para la luz azul con esta longitud de onda específica, se pueden grabar.
*No utilice el panel táctil para controlar el cabezal láser en el modo de Mantenimiento cuando el módulo de Láser de Diodo esté montado. Si desea mover el cabezal en el modo de Mantenimiento, por favor, desbloquee el motor antes de mover el cabezal láser para evitar cualquier daño.

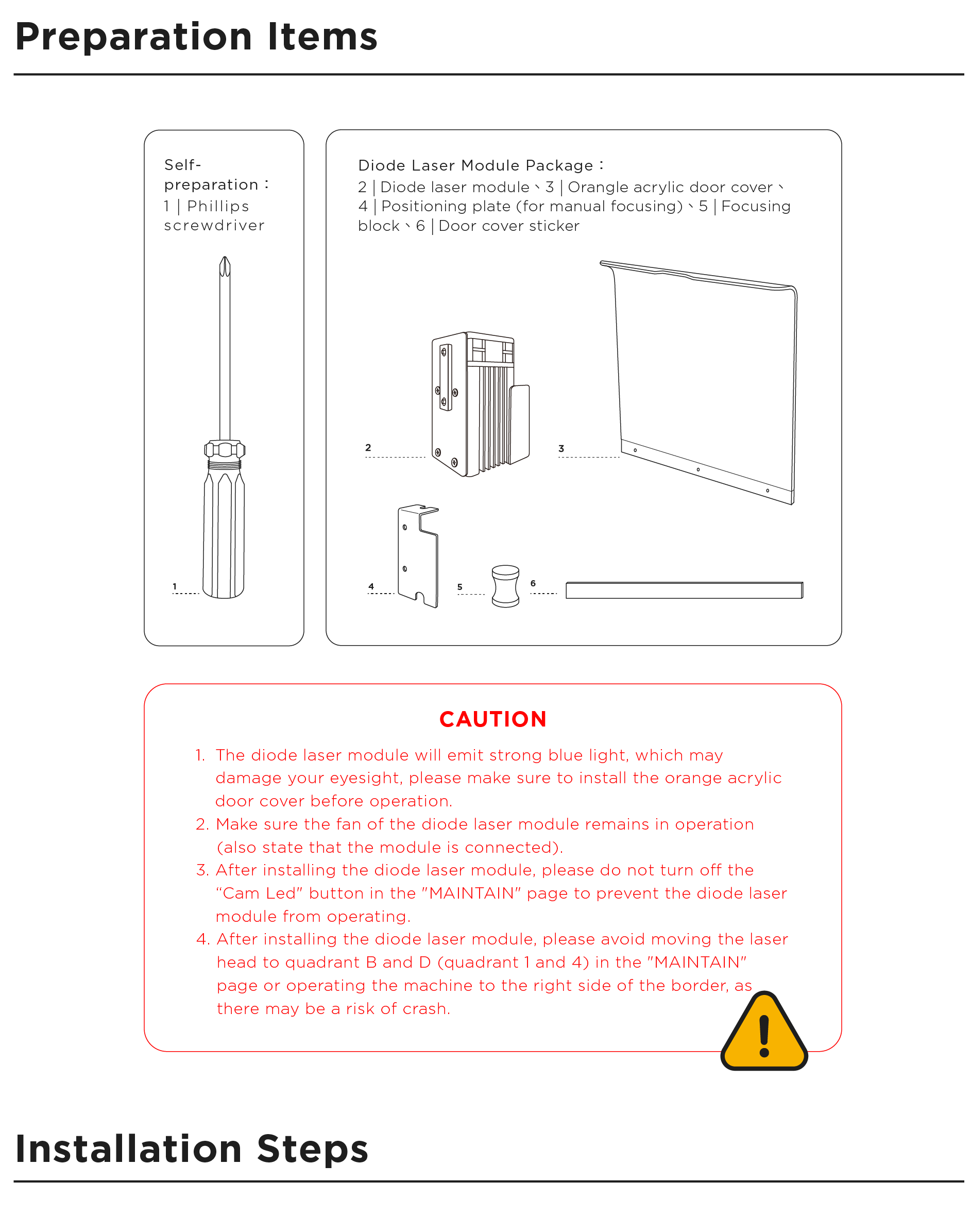

Apague la máquina > Mueva hacia arriba el soporte del módulo láser de CO2 > Fije la placa de posicionamiento al soporte del módulo láser de CO2 > Instale el módulo láser de diodo > Conecte el cable del módulo láser de diodo > Sustituya la cubierta de la puerta de acrílico naranja por una cubierta de puerta de acrílico transparente > Encienda la máquina.
*Si el beamo está equipado con un complemento de enfoque automático, puede comenzar la instalación desde el paso 4 después de apagar la máquina o hacer clic en este video.
-
Apague la máquina.
-
Moviendo hacia arriba el soporte del módulo láser de CO2:

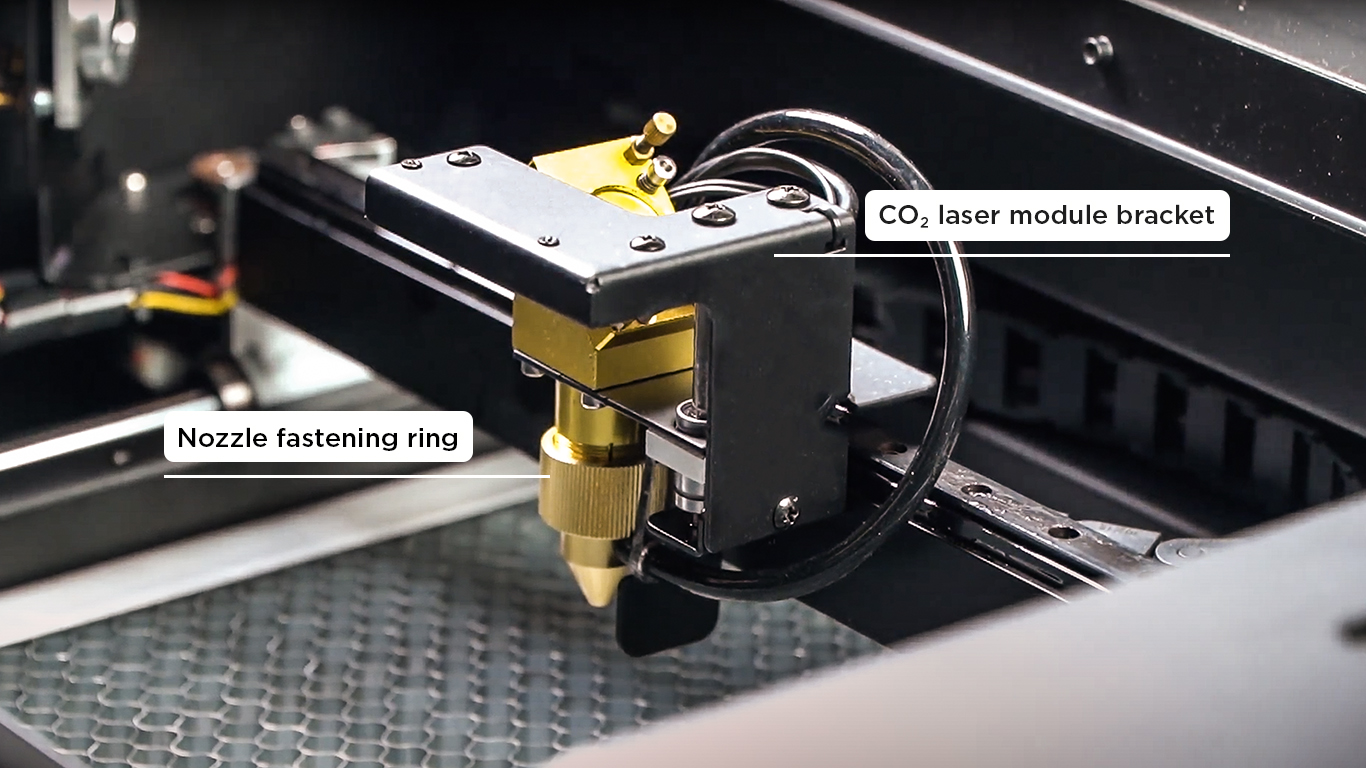

Desenrosque el anillo de sujeción de la boquilla > mueva hacia arriba el soporte del módulo láser de CO2 > apriete el anillo de sujeción de la boquilla.
3. Fije la placa de posicionamiento al soporte del módulo láser de CO2:
Utilice un destornillador Phillips para aflojar el tornillo marcado en la figura de abajo > Despegue la película adhesiva de la placa de posicionamiento > Pegue la placa de posicionamiento como se muestra en la figura > Bloquee el tornillo de nuevo > Déjelo durante 12 horas.
4. Instale el módulo láser de diodo:

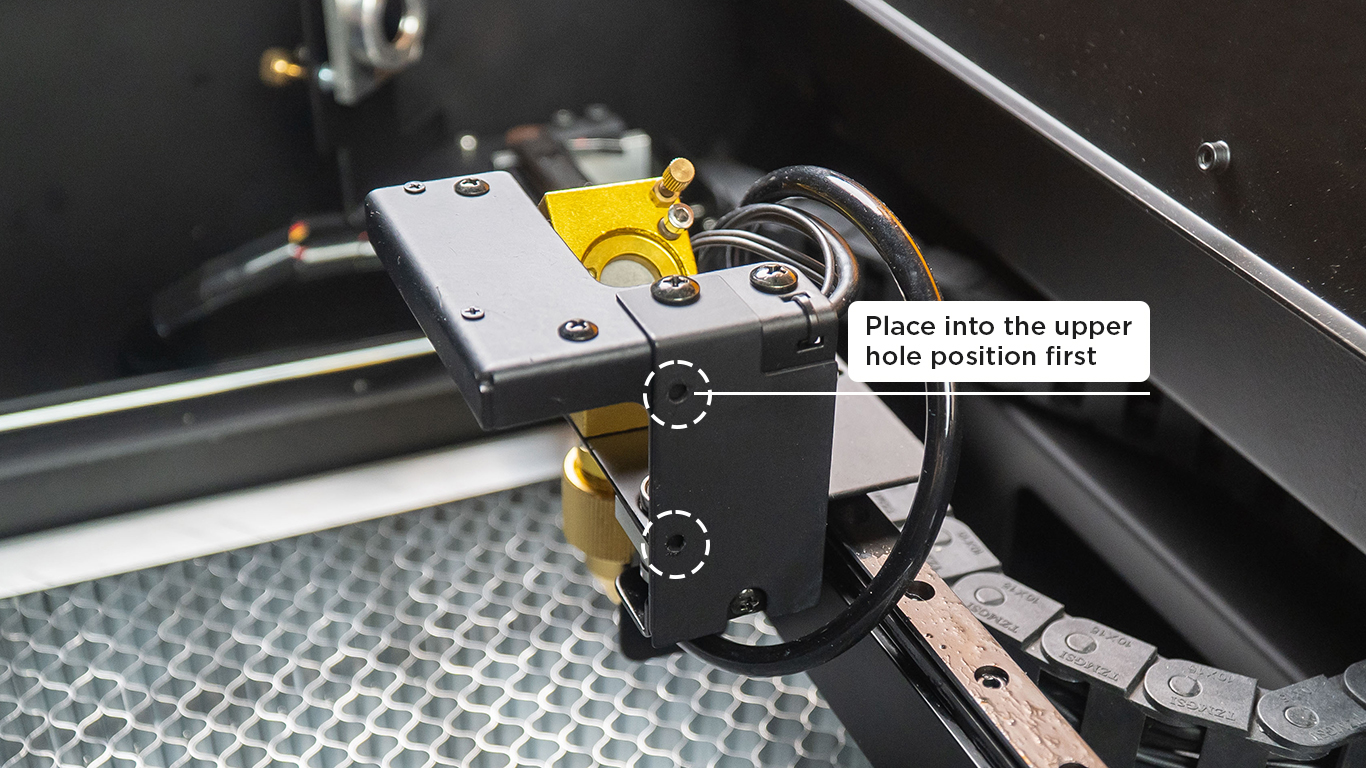

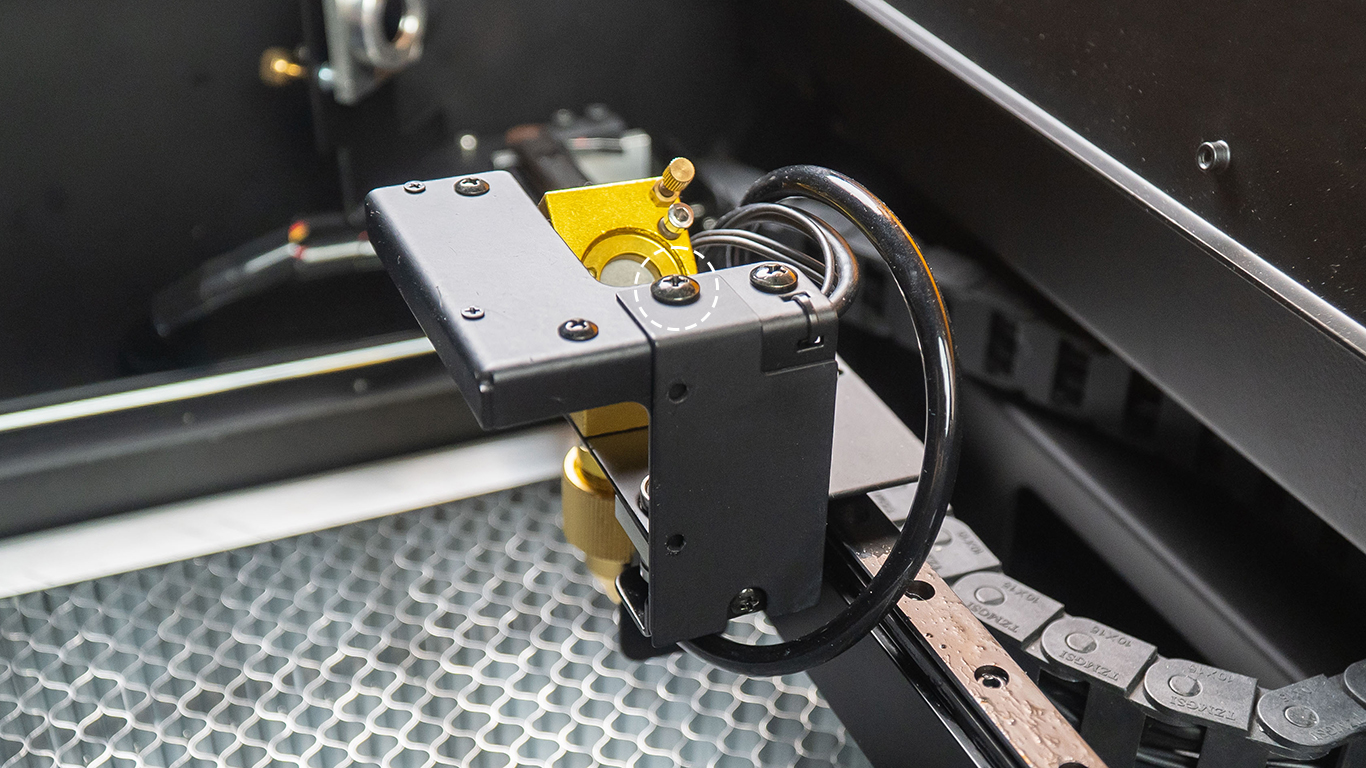

Inserte los pines del diodo en los orificios de la placa de posicionamiento (o soporte del complemento de enfoque automático), colóquelo primero en la posición del orificio superior para una mejor operación.
Nota: La ubicación del ventilador está arriba.

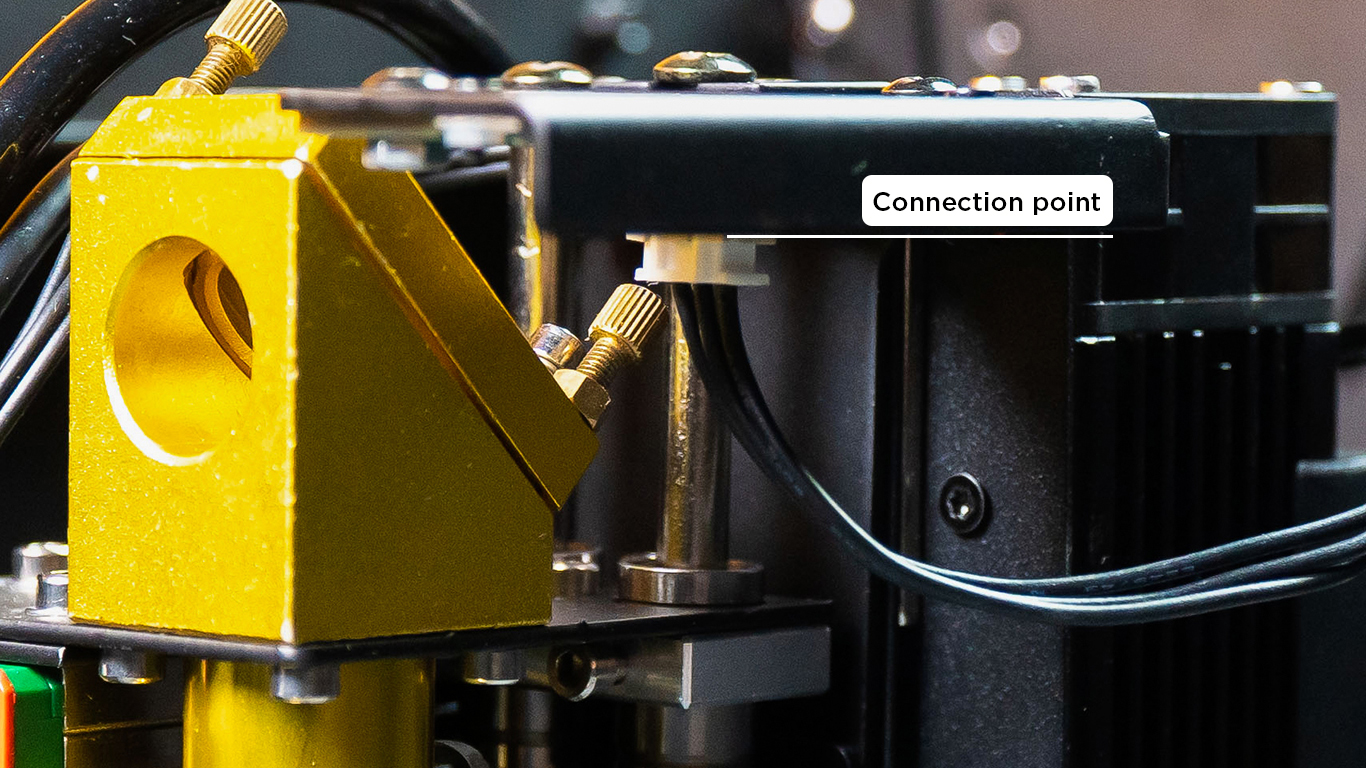

5. Conecte el cable del módulo láser de diodo.
Nota: Mantenga las manos alejadas de la luz láser del módulo de diodo.

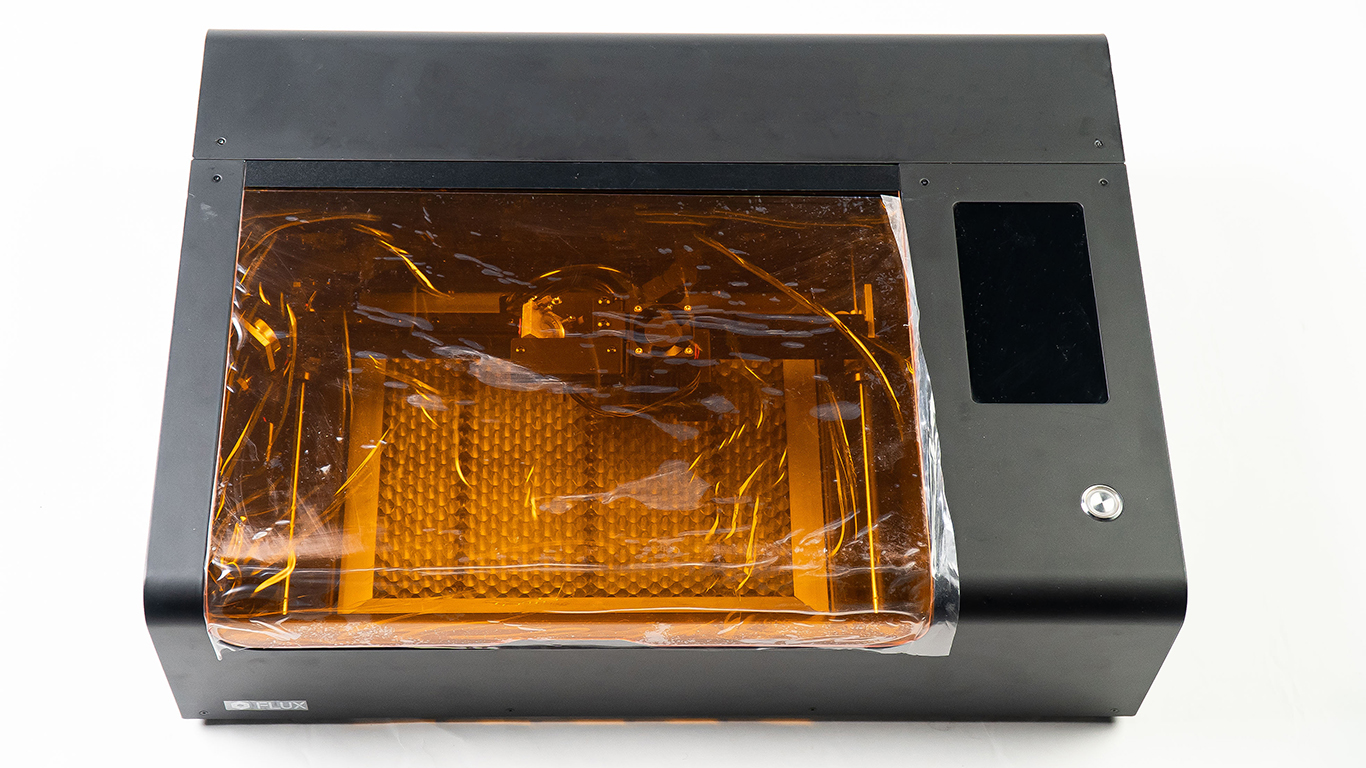

6. Sustituya la cubierta de la puerta de acrílico naranja por la antigua cubierta de puerta de acrílico transparente:
-
Antes de la instalación, verifique el Número de Serie de su beamo para determinar qué instrucciones seguir. El Número de Serie estará en la parte posterior de su beamo como se muestra en la imagen de abajo:
-

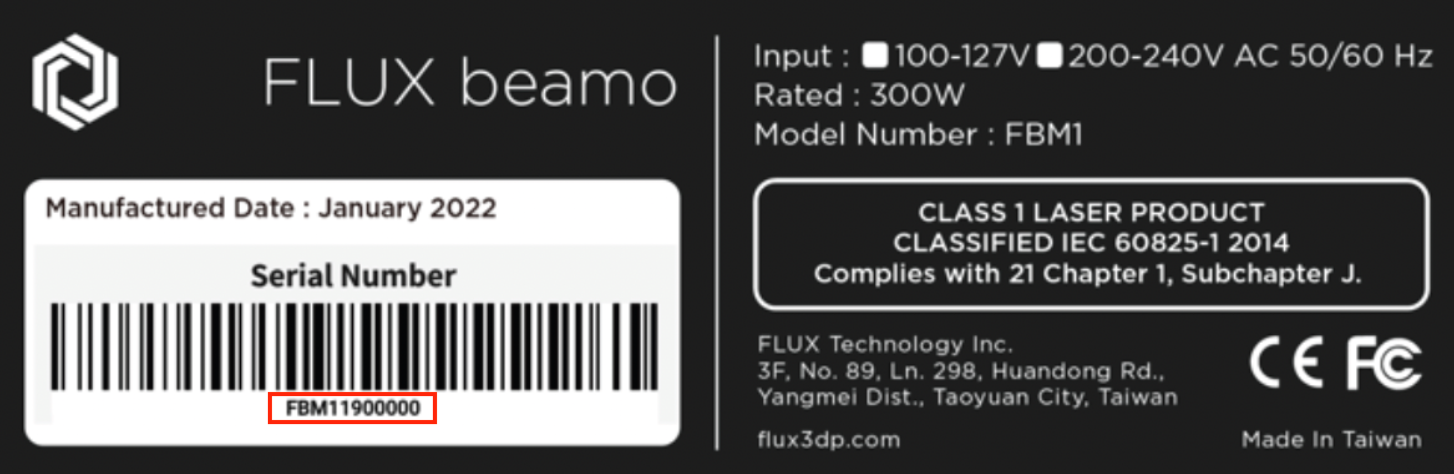

Para la puerta de acrílico de nuevo tipo (S/N posterior, mayor o igual a FBM12200004):
Por favor, siga las instrucciones del video.
-
Para la puerta de acrílico de tipo antiguo (S/N antes o menor que FBM12200004):

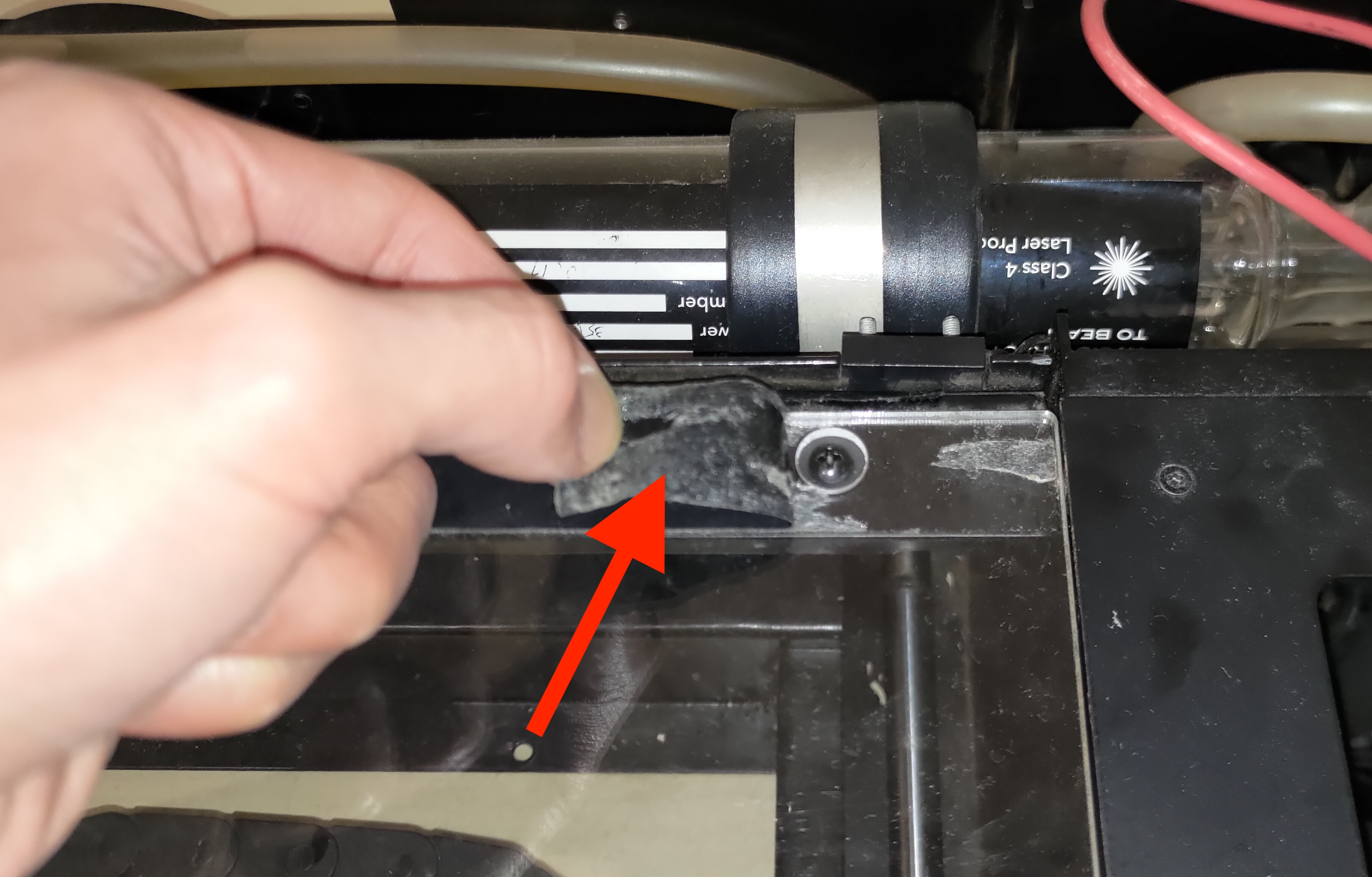

A. Arranque la pegatina negra. (No es necesario quitar la cubierta trasera).

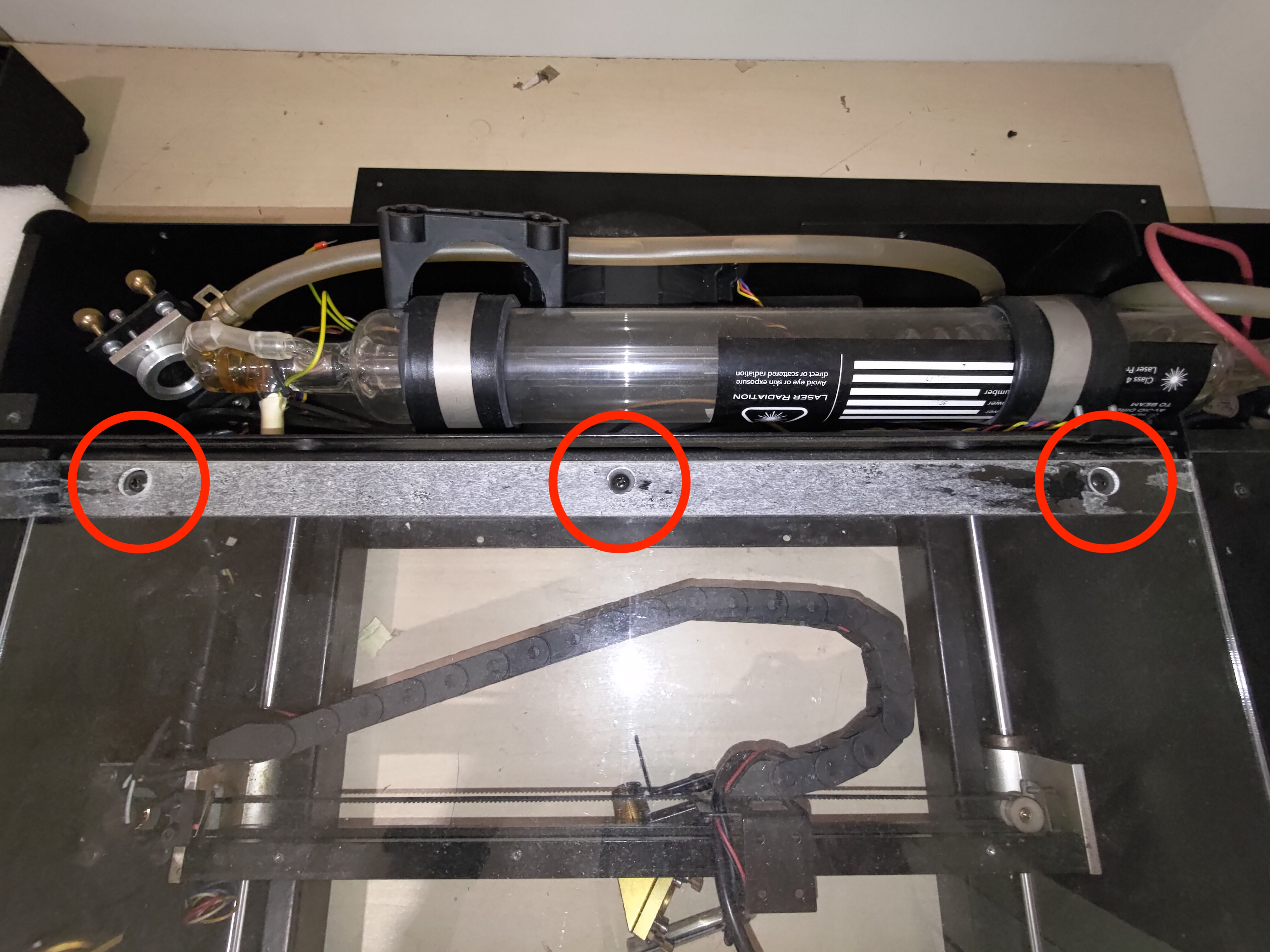

B. Use un destornillador Phillips para aflojar los tres tornillos de la cubierta de la puerta de acrílico transparente.
(Por favor, guarde los tornillos para su uso posterior).
C. Reemplace la cubierta de la puerta de acrílico transparente con la cubierta de la puerta de acrílico naranja.
(Es opcional mantener o quitar la película protectora de la tapa naranja).
D. Vuelva a atornillar los tornillos que se quitaron en el paso B.
E. Aplique la nueva pegatina negra para ocultar los tornillos y la instalación estará terminada.
7. Encienda la máquina y estará lista para funcionar.
*No utilice el panel táctil para controlar el cabezal láser en el modo de Mantenimiento cuando el módulo de Láser de Diodo esté montado. Si desea mover el cabezal en el modo de Mantenimiento, por favor, desbloquee el motor antes de mover el cabezal láser para evitar cualquier daño.
Dado que la posición de salida del láser del módulo láser de diodo es diferente del láser de CO2, se requiere calibración para obtener el valor de desplazamiento entre los cabezales láser.
* Antes de calibrar el módulo láser de diodo, asegúrese de que la calibración de la cámara sea precisa (se ha completado "Calibrar cámara").
1. Calibración del módulo láser de diodo, preparación del enfoque:
Seleccione el nombre de la máquina en el menú "Máquina" > "Calibrar módulo láser de diodo" > Enfoque en un papel blanco > Trace la imagen de calibración.
Si el módulo láser de diodo no está calibrado, la posición de grabado podría desviarse.
2. Alinee el exterior del cuadrado rojo con el cuadrado central de las líneas de la cuadrícula:
Solo se puede ajustar el desplazamiento hasta que el cuadrado rojo coincida con el cuadrado central de las líneas de la cuadrícula (alineando el exterior del cuadrado rojo con el cuadrado recortado). Si el tamaño del cuadrado rojo es incorrecto, debe volver a hacer "Calibrar cámara".
3. Previsualice el área de líneas de cuadrícula grabada.
4. Asegúrese de que el módulo láser de diodo esté calibrado correctamente:
El papel debe estar fijo para evitar cambios de posición durante el grabado. Dibuje un objeto en una posición determinada, cree el mismo objeto en la misma posición en otra capa y use CO2 y el módulo láser de diodo para grabar las dos capas respectivamente. Si las posiciones de grabado se superponen correctamente, entonces el módulo láser de diodo está calibrado correctamente; si los resultados no se superponen, entonces se deben realizar nuevamente "Calibrar cámara" y "Calibrar módulo láser de diodo". Evite gráficos vectoriales cerrados como objetos, de lo contrario, el grabado se cortará y no se podrá comparar.
5. Se ha completado la calibración del módulo láser de diodo.
Reemplace el material de grabado > abra el software "Diode Laser" > enfoque el objeto > previsualización de la cámara > edite el objeto de grabado > ajuste los parámetros y envíe la tarea.
1. Reemplace el material de grabado:
Reemplace el papel blanco de calibración como material de grabado.
2. Abra el software "Diode Laser":

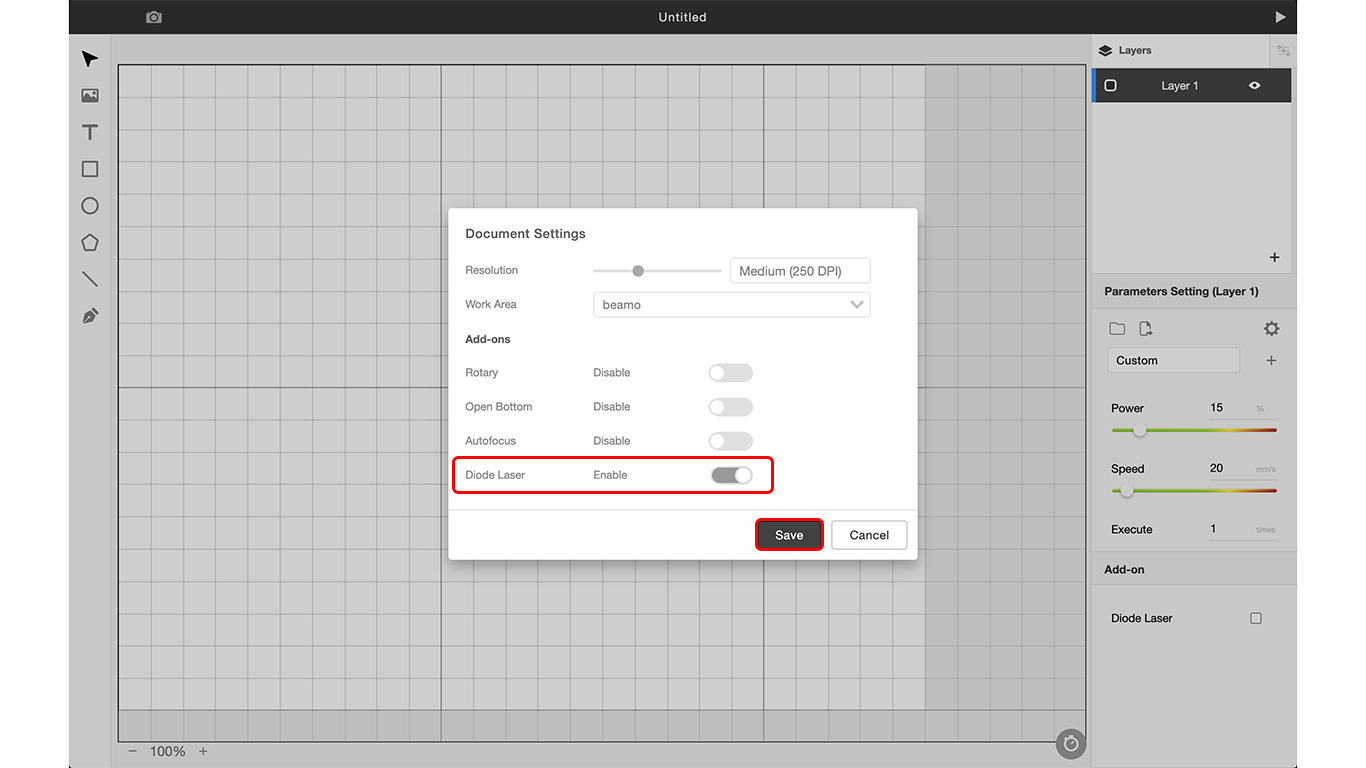

Menú > "Editar" > "Configuración del documento" > Habilite "Diode Laser" > "Guardar".
Si "Diode Laser" no está activado, el límite de rango de la pantalla del software no se puede activar y puede haber un riesgo de choque del diodo. Cuando la función "Diode Laser" está activada, la opción "Diode Laser" aparece debajo de los parámetros.
Después de marcar la casilla, puede usar el módulo láser de diodo para grabar en esa capa.

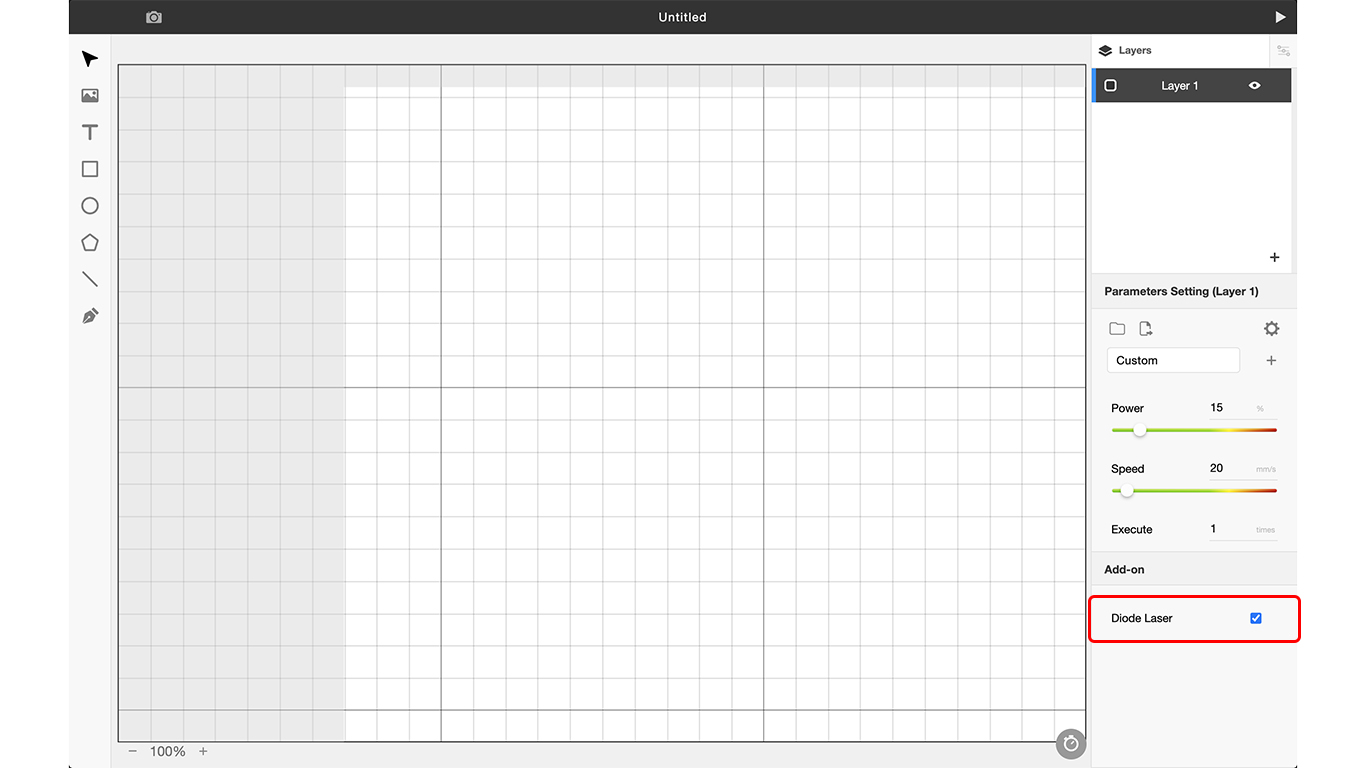

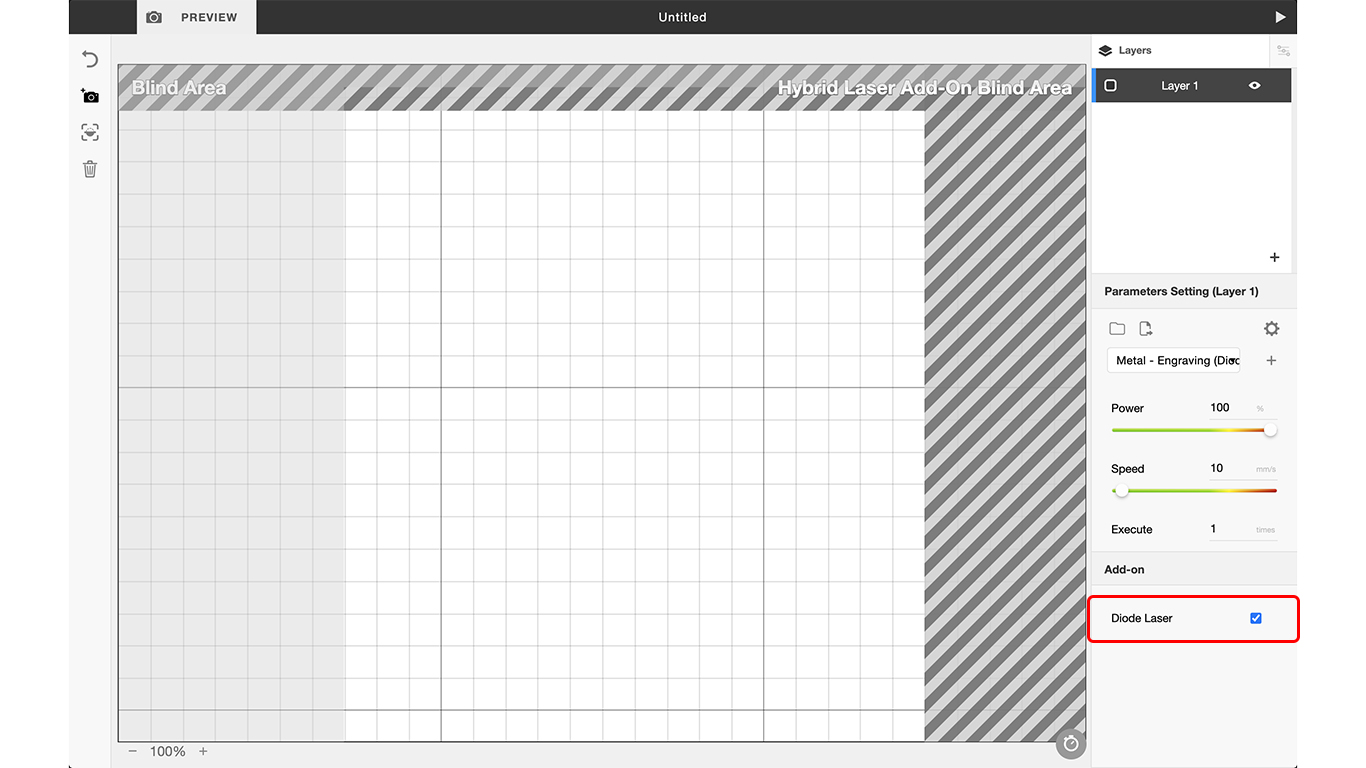

- Para las capas con "Diode Laser" marcado, el área de trabajo estará restringida por un área gris.
- Si "Diode Laser" no está marcado, la capa se grabará y cortará con láser de CO2; evite colocar el objeto grabado demasiado cerca del lado derecho, de lo contrario, existe el riesgo de que el módulo láser de diodo choque con la máquina.
Si el módulo láser de diodo se usa con frecuencia, puede configurar el láser de diodo para que se encienda de forma predeterminada (Menú > "Beam Studio" > "Preferencias" > Complemento - Diode Laser predeterminado: Activado).
- Fondo gris: el área que no puede ser grabada por el módulo láser de diodo (el módulo láser de diodo no puede llegar a la izquierda). Si "Diode Laser" no está marcado, el fondo gris se girará hacia el lado derecho de la máquina. El láser de CO2 no puede funcionar allí porque el cabezal láser no puede llegar a la derecha.
- Patrón de rayado: el área que no se puede previsualizar con la cámara (la posición obstruida por el módulo láser de diodo)
Área de trabajo | Después de la instalación, el área de trabajo del láser de diodo es de 230 mm x 200 mm, el área de trabajo del láser de CO2 se reducirá a 250 mm x 200 mm
3. Enfoque el objeto:

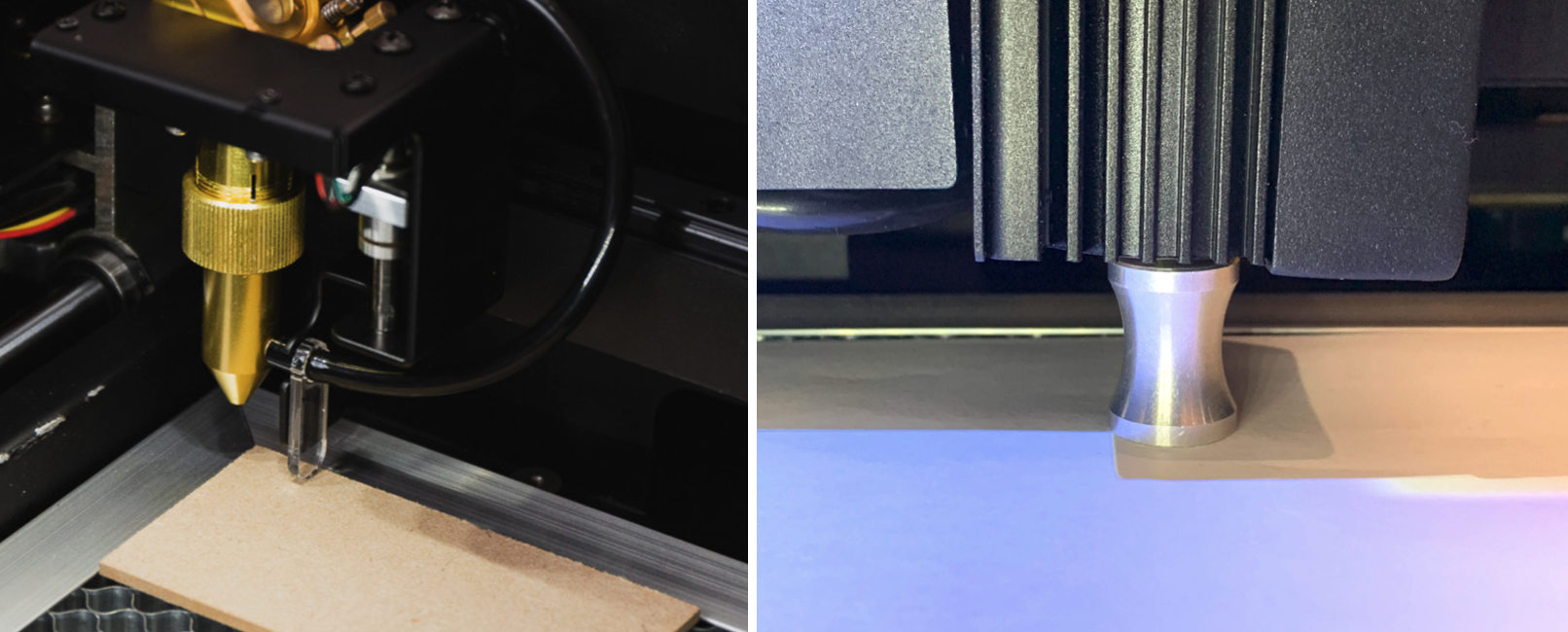

- Para el enfoque manual, puede usar una sonda de enfoque o un bloque de enfoque, aflojar el anillo de sujeción de la boquilla y hacer que la sonda de enfoque toque el material de grabado, luego apriete el anillo de sujeción de la boquilla y gire hacia atrás la sonda de enfoque después de terminar el enfoque. (Longitud focal: 12 mm)
- Para el enfoque automático, haga doble clic en el botón lateral del complemento para que la sonda toque el material de grabado.
4. Previsualización de la cámara:
Previsualice el rango del material de grabado.
5. Edite el objeto de grabado.
6. Ajuste los parámetros y envíe la tarea:
El módulo láser de diodo necesita funcionar con una potencia más alta, de lo contrario, no podrá grabar el material.

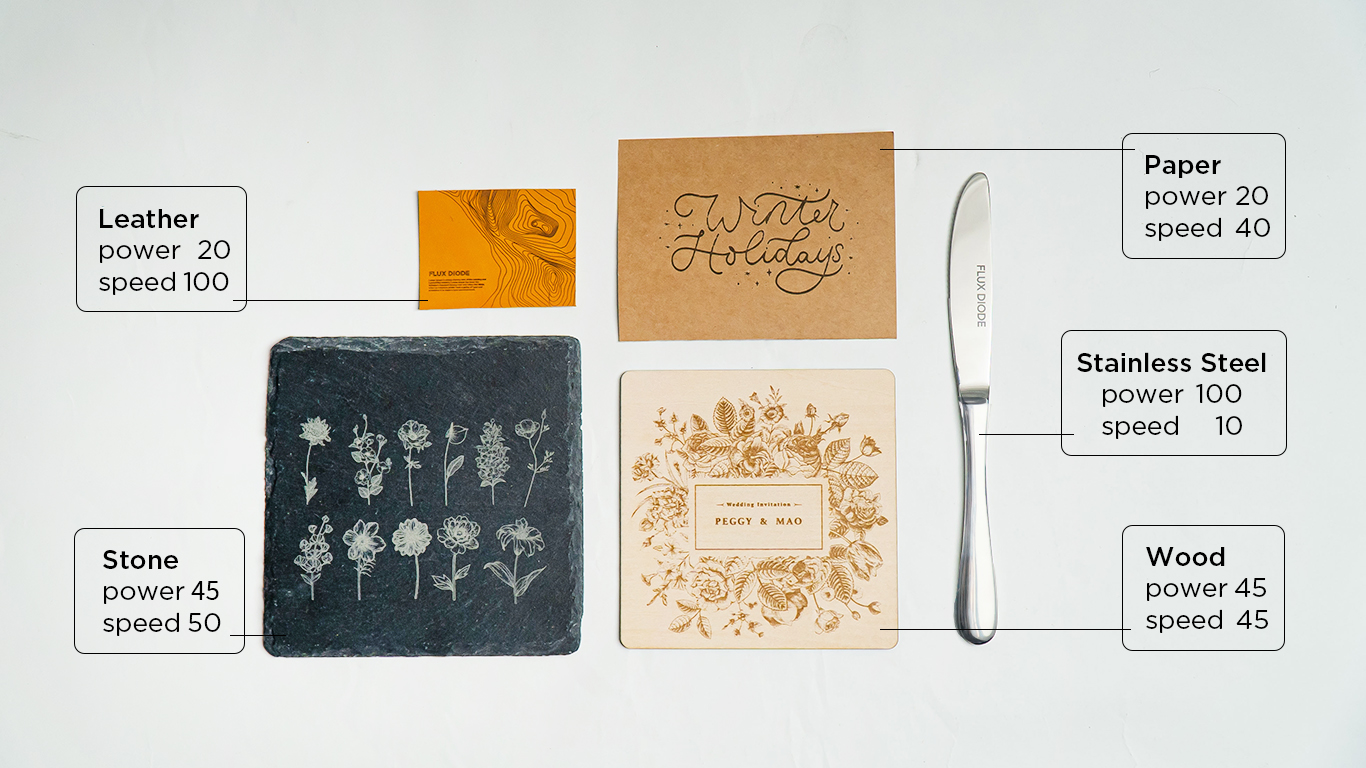

En general, se recomienda utilizar una potencia del 100% y una velocidad de 4~10mm/s al grabar acero inoxidable.
El efecto de grabado real está sujeto a los resultados de sus propias pruebas.
El módulo láser de diodo no produce luz.
Posibles causas:
-
Beam Studio no ha habilitado el módulo láser de diodo según los pasos anteriores.
-
La configuración de "Tasa de Potencia" en la máquina es demasiado baja, por favor ajústela de nuevo al valor predeterminado de 1.0.
-
El módulo láser de diodo no está encendido:
Si no es así, vaya a la página "MANTENER" y haga clic en el botón "Cam Led". Si el ventilador comienza a funcionar, significa que el diodo está encendido. (El botón "Cam Led" es el interruptor del módulo láser de diodo.)
*Si los pasos anteriores aún no pueden resolver el problema, comuníquese con el equipo de servicio al cliente.
