beamo - Uso del accesorio de láser de diodo

El complemento de láser de diodo está equipado con un láser de diodo de 5W. Debido a las diferentes longitudes de onda, puede grabar directamente sobre acero inoxidable.

No utilice el panel táctil para controlar el cabezal láser en el modo Mantenimiento cuando el módulo de láser de diodo esté montado. Si desea mover el cabezal en el modo Mantenimiento, por favor, desbloquee el motor antes de mover el cabezal láser para evitar cualquier daño.

1. Activar el láser de diodo

Después de instalar el complemento de láser de diodo, este se puede controlar en Beam Studio, permitiendo cambiar los tipos de láser entre diferentes capas.

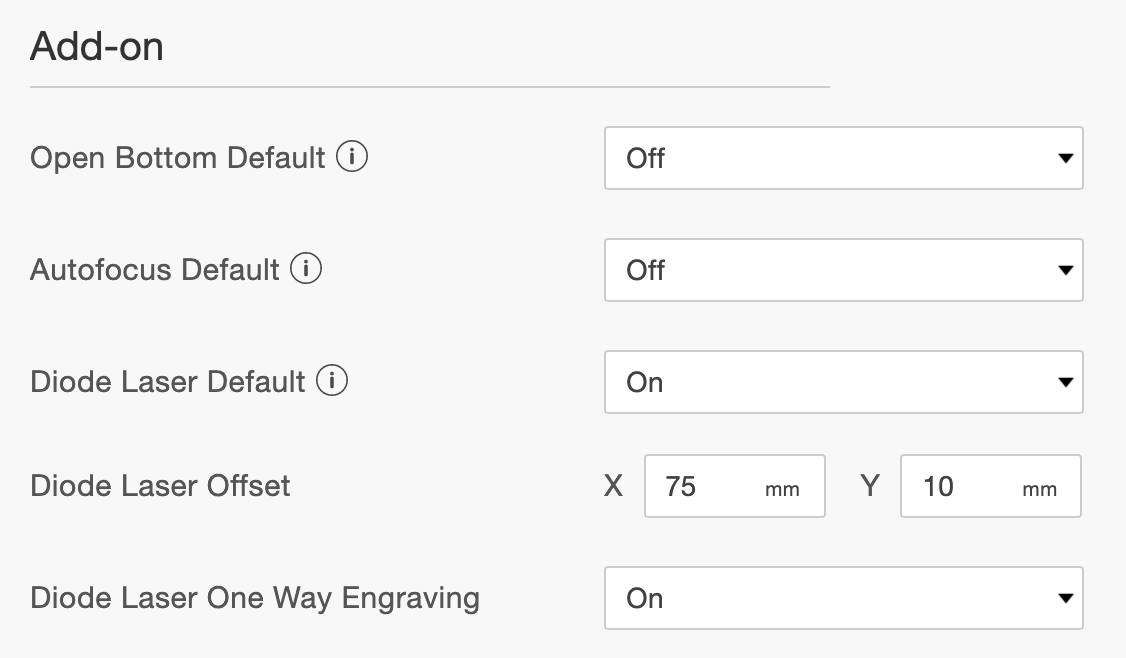

Para usar el complemento de láser de diodo, vaya a 'Preferencias' (Mac: Menú > Beam Studio > Preferencias; Windows: Menú > Archivo > Preferencias)y seleccione la opción láser de diodo en complementos. Para configurar los valores de desplazamiento, consulte el paso 2.

In 'Menú > Editar > Configuración de archivo'se permite habilitar o deshabilitar el complemento de láser de diodo para archivos individuales.

2. Calibrar el láser de diodo

Antes de usar el láser de diodo, es necesario calibrarlo para obtener los valores de desplazamiento entre los cabezales láser. Esto se debe a que en el complemento de láser de diodo, la posición en la que se emite el láser varía según el tipo. La calibración se puede iniciar a través de 'Menú > Máquina > 'Su máquina' > Calibrar complemento de láser de diodo'. Los pasos son similares a la calibración de la cámara.

3. Cambiar de láser

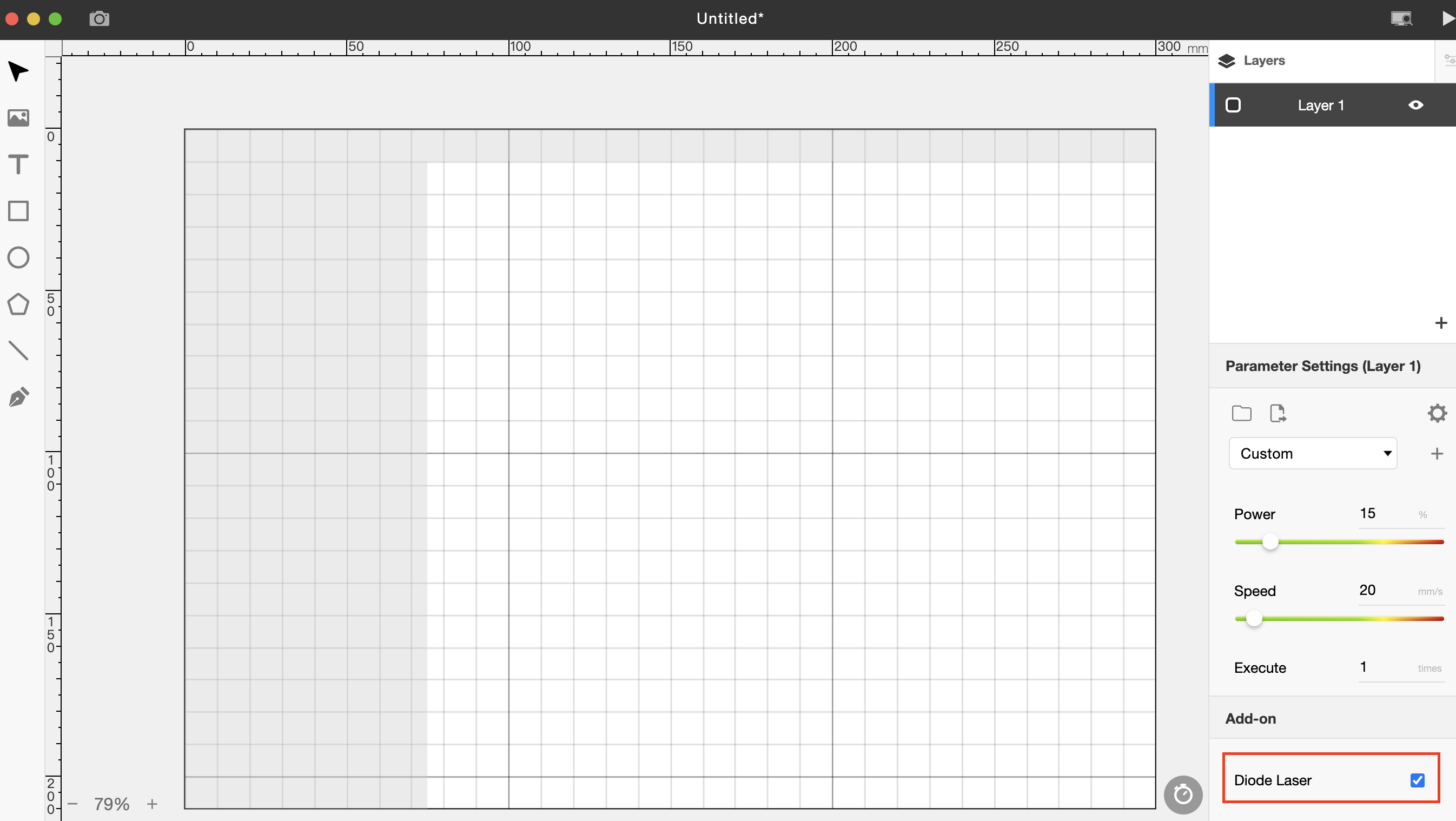

Tras activar el láser de diodo, aparecerá una opción adicional de 'láser de diodo' en el panel de parámetros del láser de las capas. Al seleccionar esta opción, se habilitará la función de láser de diodo del complemento en la capa correspondiente.

En la capa donde se selecciona la función de láser de diodo, observe que ciertas partes del área de trabajo están restringidas (se muestran en gris). Las restricciones en la esquina superior derecha se deben a que, en el complemento de láser de diodo, la posición de emisión del láser está en la esquina inferior izquierda, lo que resulta en una zona de la esquina superior derecha que no se puede procesar. Las restricciones en la esquina inferior izquierda se deben al tamaño del complemento de láser de diodo, que impide que el cabezal láser alcance esa área en particular.

Área de trabajo | Tras la instalación, el área de trabajo del láser de diodo será de 230 mm x 200 mm; el área de trabajo del láser de CO2 se reducirá a 250 mm x 200 mm

4. Parámetros recomendados

El láser de diodo permite porcentajes de potencia más elevados. Recomendamos configurar la potencia al 100% para acero inoxidable y una velocidad de 3~5 mm/s.

5. Otros

No hay emisión de haz láser desde el cabezal del láser de diodo:

1. 1. No se han seguido los pasos anteriores en Beam Studio.
   2. La "Tasa de potencia" es demasiado baja. Por favor, ajústela a "x1.0"
   3. La señal del módulo láser de diodo no está conectada

Verifique que el ventilador en la parte superior del módulo láser de diodo esté funcionando. Si no es así, por favor, compruebe lo siguiente:

• • • Vaya a la pantalla táctil > Mantenimiento > Pulse el botón "Cam led". Si el ventilador sobre el módulo láser de diodo funciona, significa que la señal está activada.
    • Si el módulo láser de diodo sigue sin funcionar, póngase en contacto con el servicio de asistencia de FLUX.
