beamo - Instalación del complemento de enfoque automático

 Por su propia seguridad, apague la máquina y desconéctela.

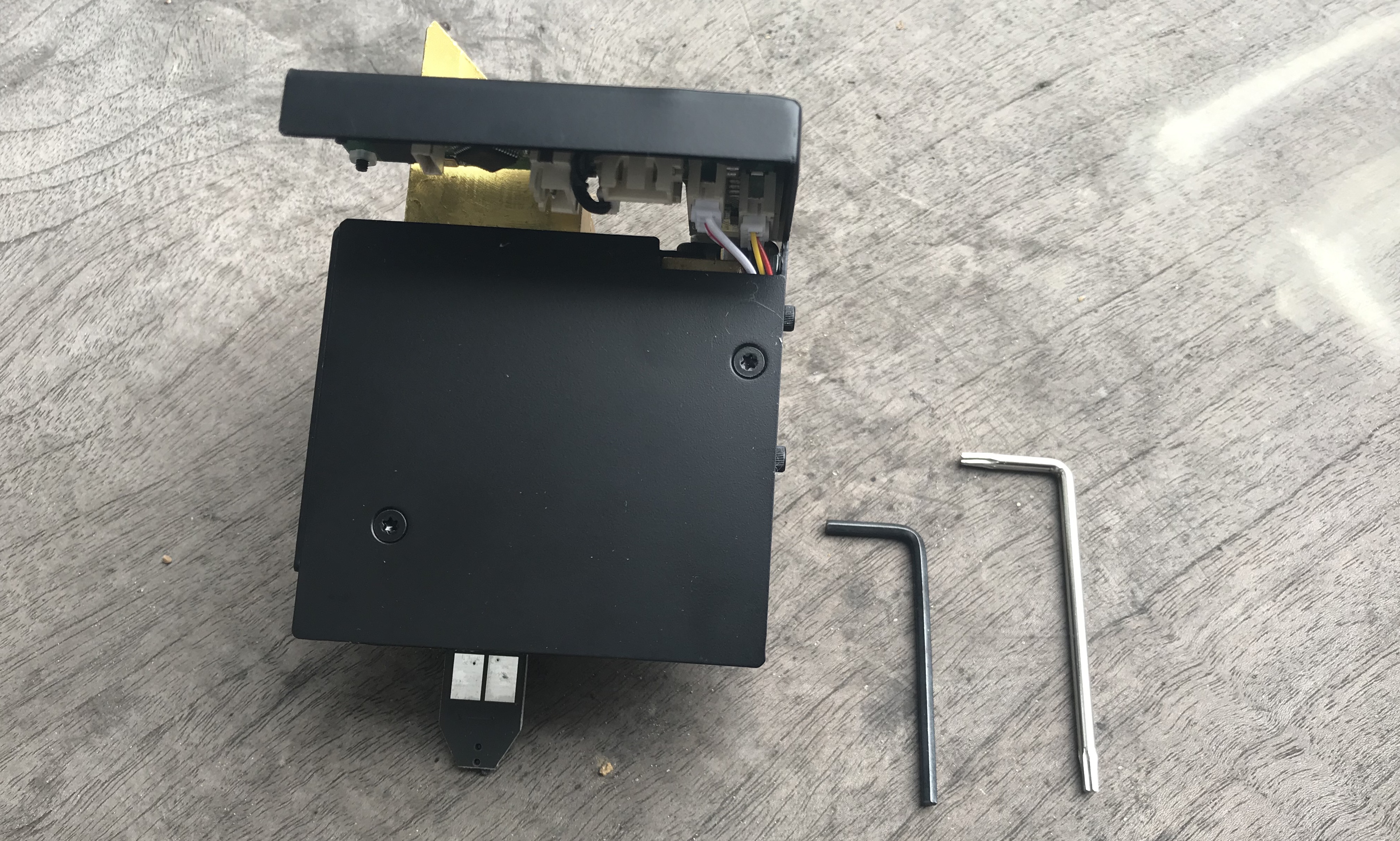

①Complemento de enfoque automático ②Llave Allen ③Llave de estrella (incluida en el paquete original de beamo)

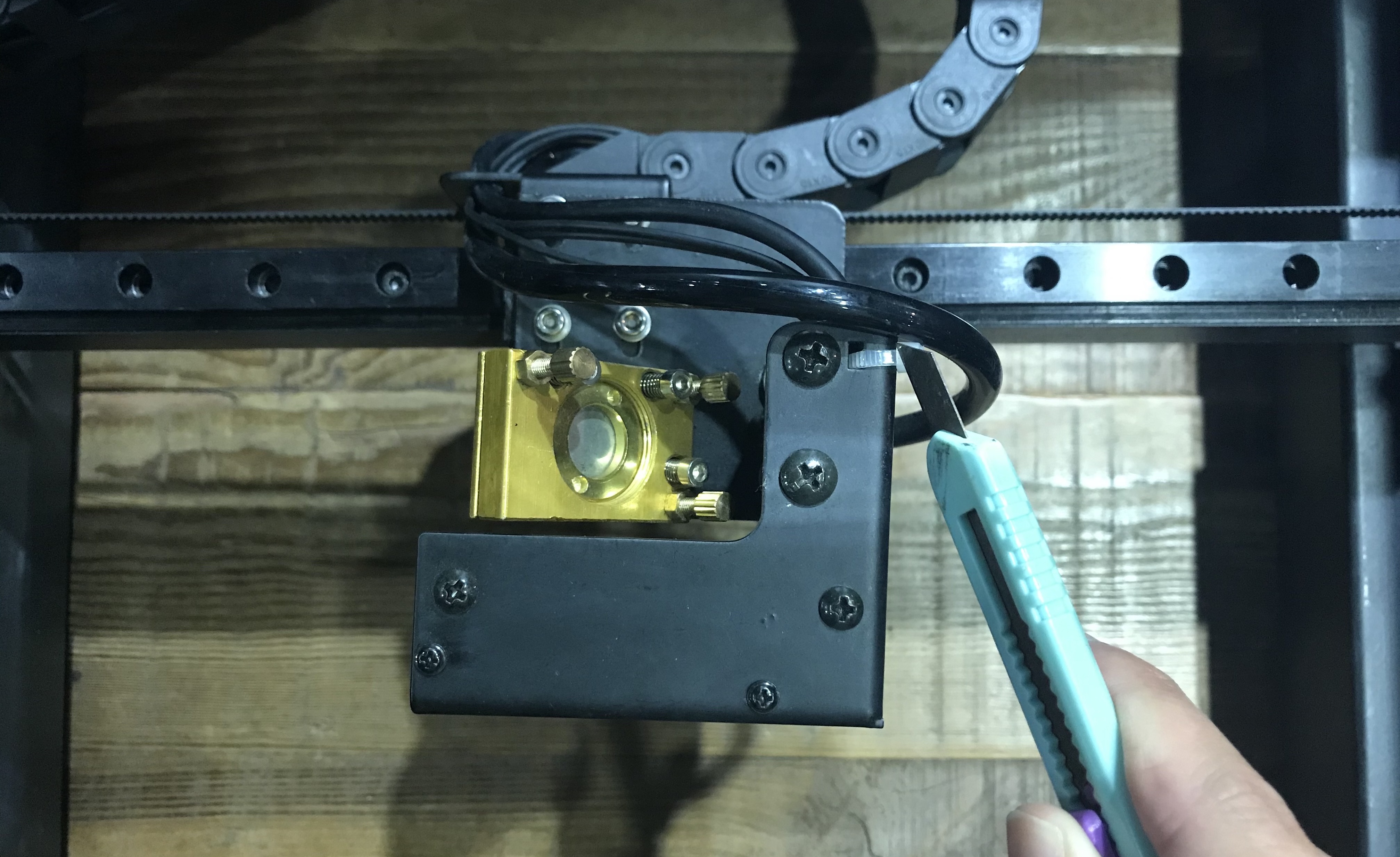

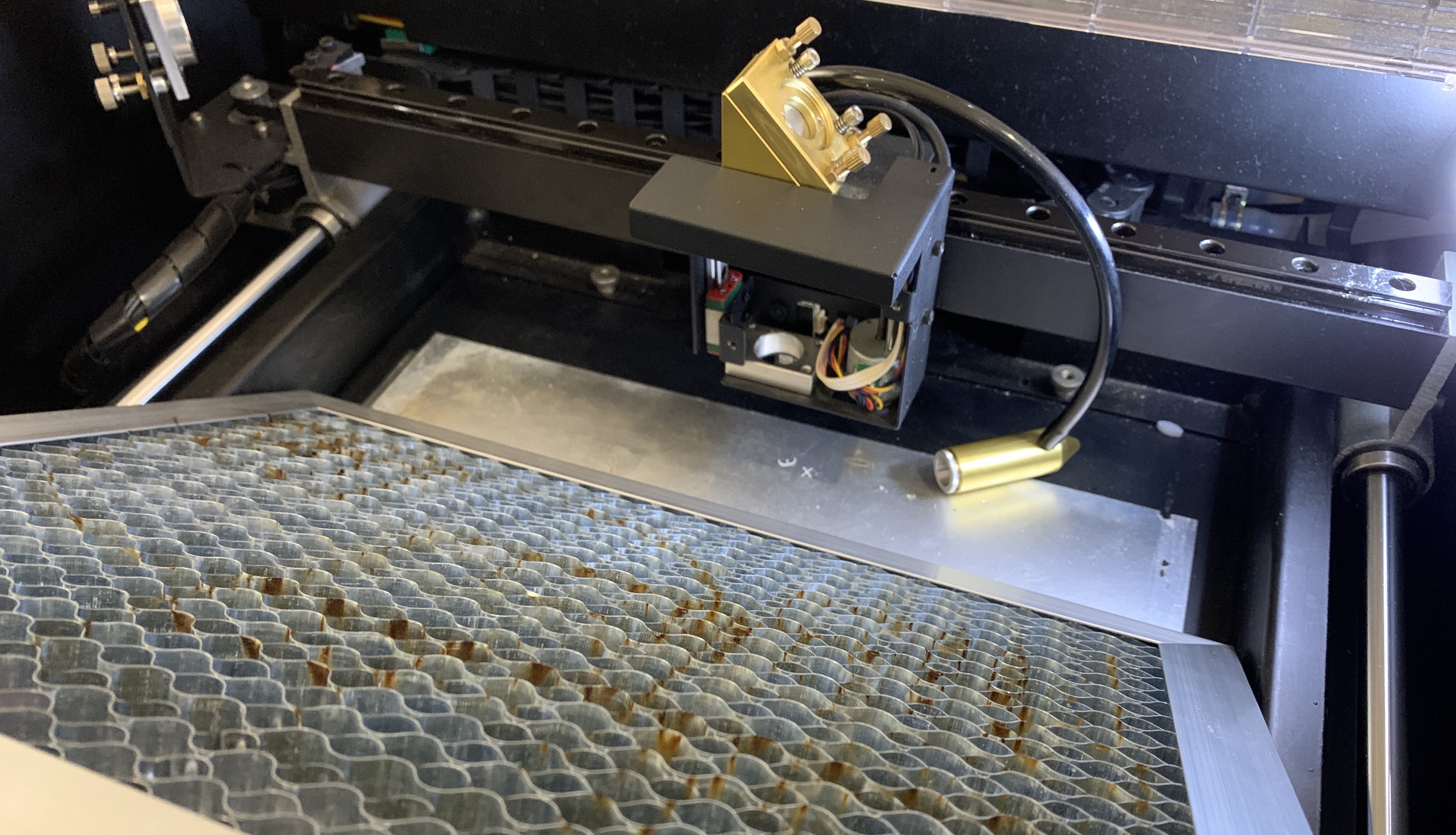

1. Corte la brida de plástico que sujeta el cable.

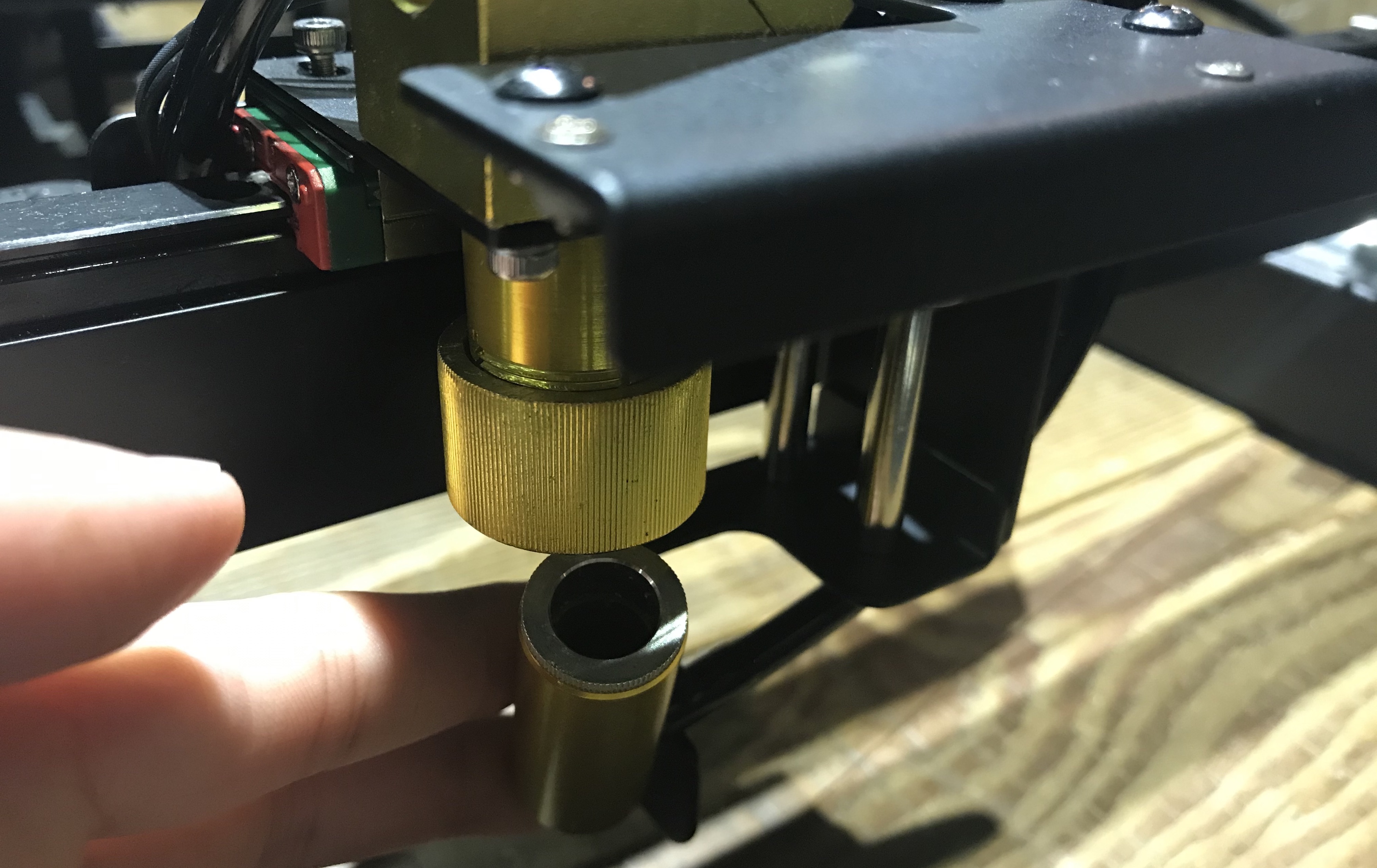

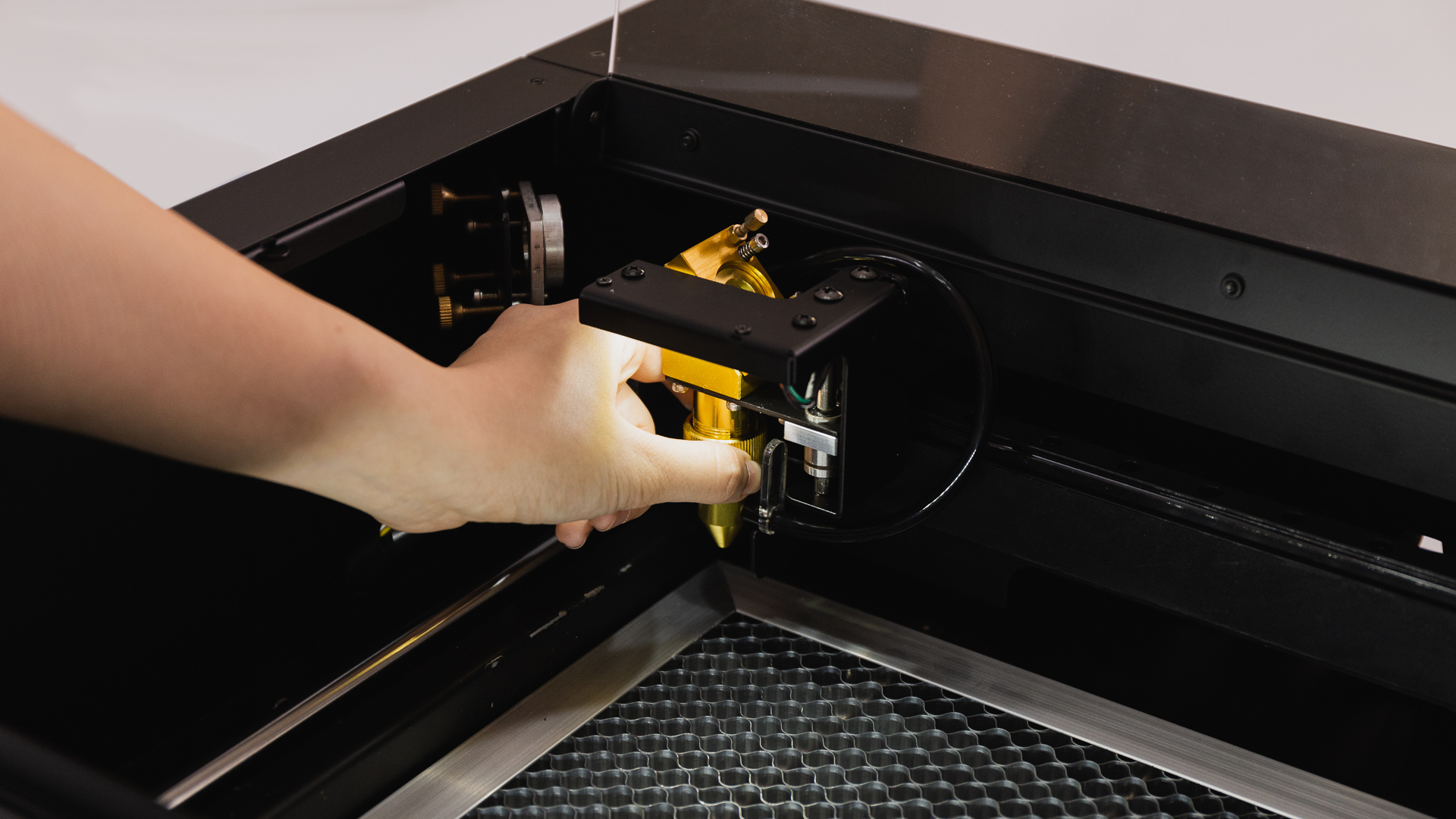

2. Afloje el anillo de enfoque del cabezal láser y retire el cabezal.

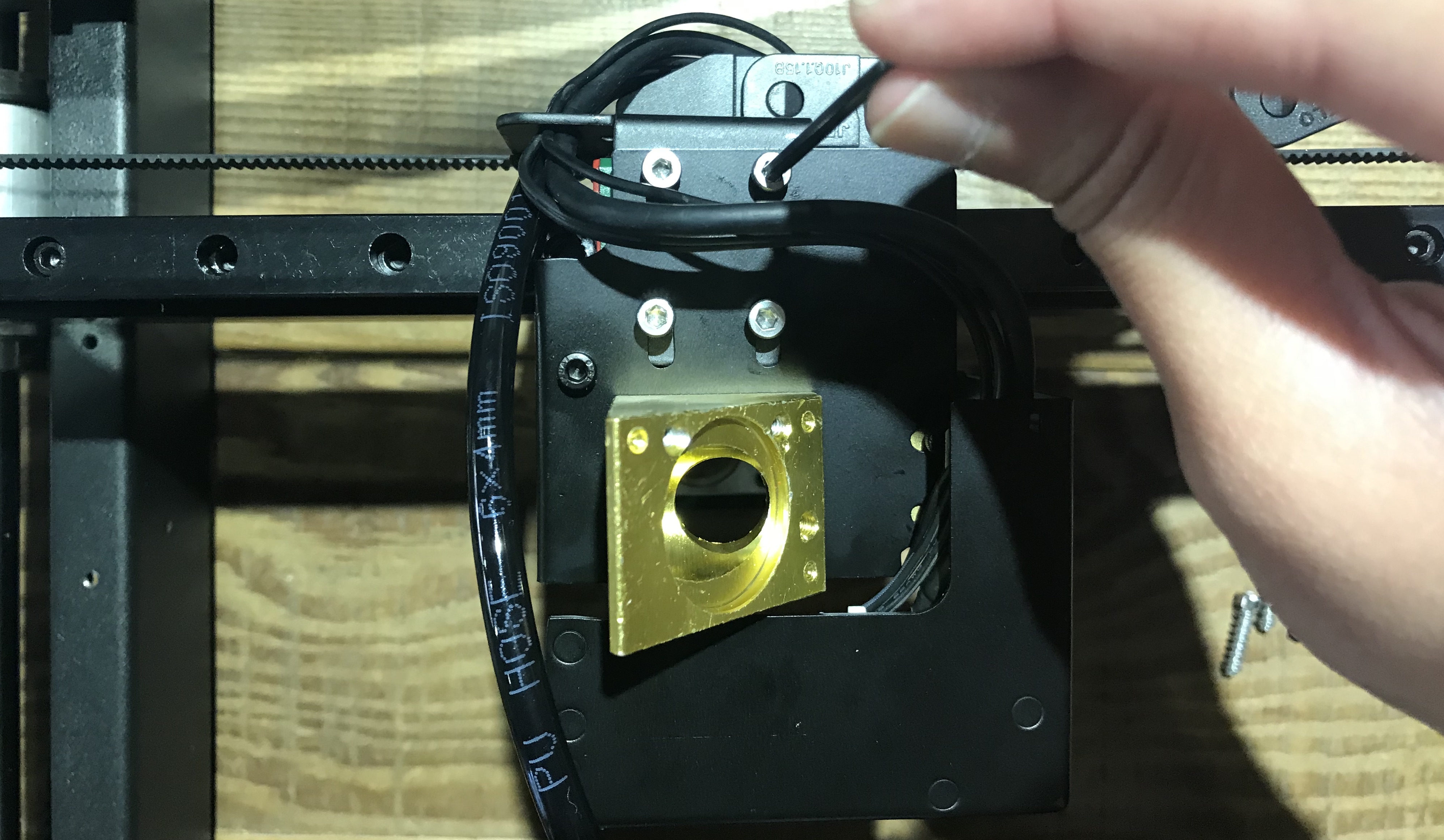

3. Afloje los 4 tornillos que fijan el módulo láser al carril con la llave Allen.

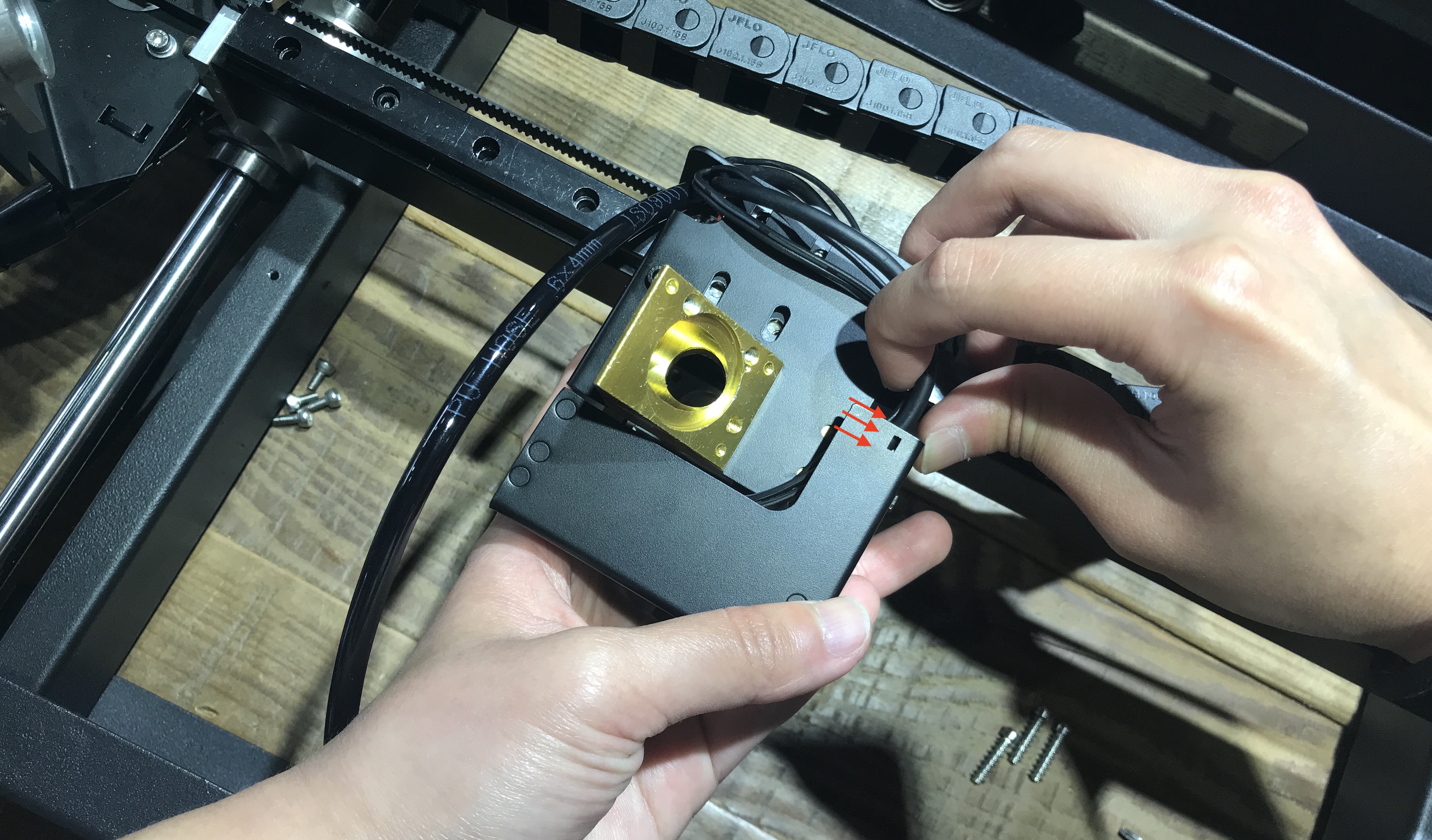

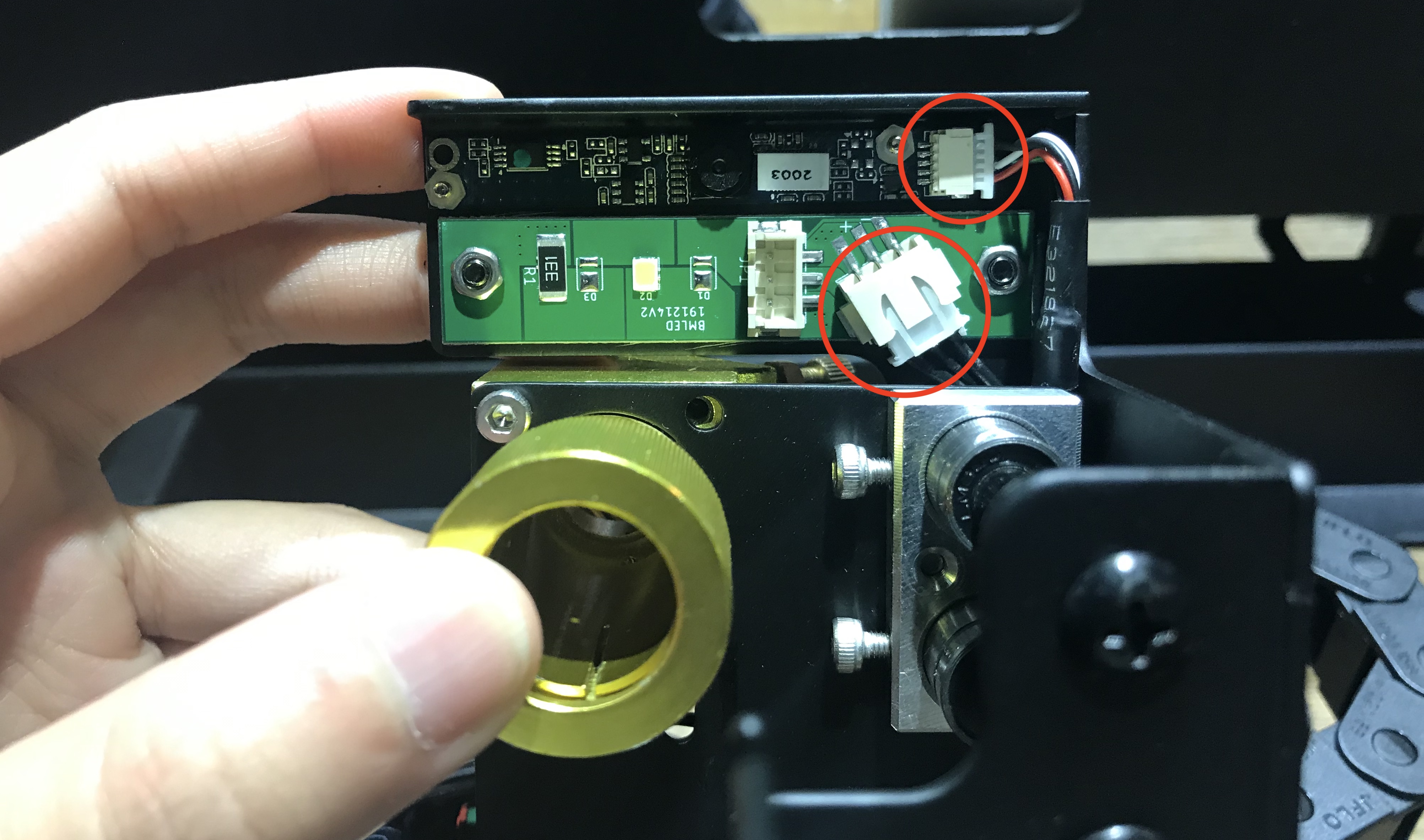

4. Desconecte tanto el cable de la cámara como el cable del LED.

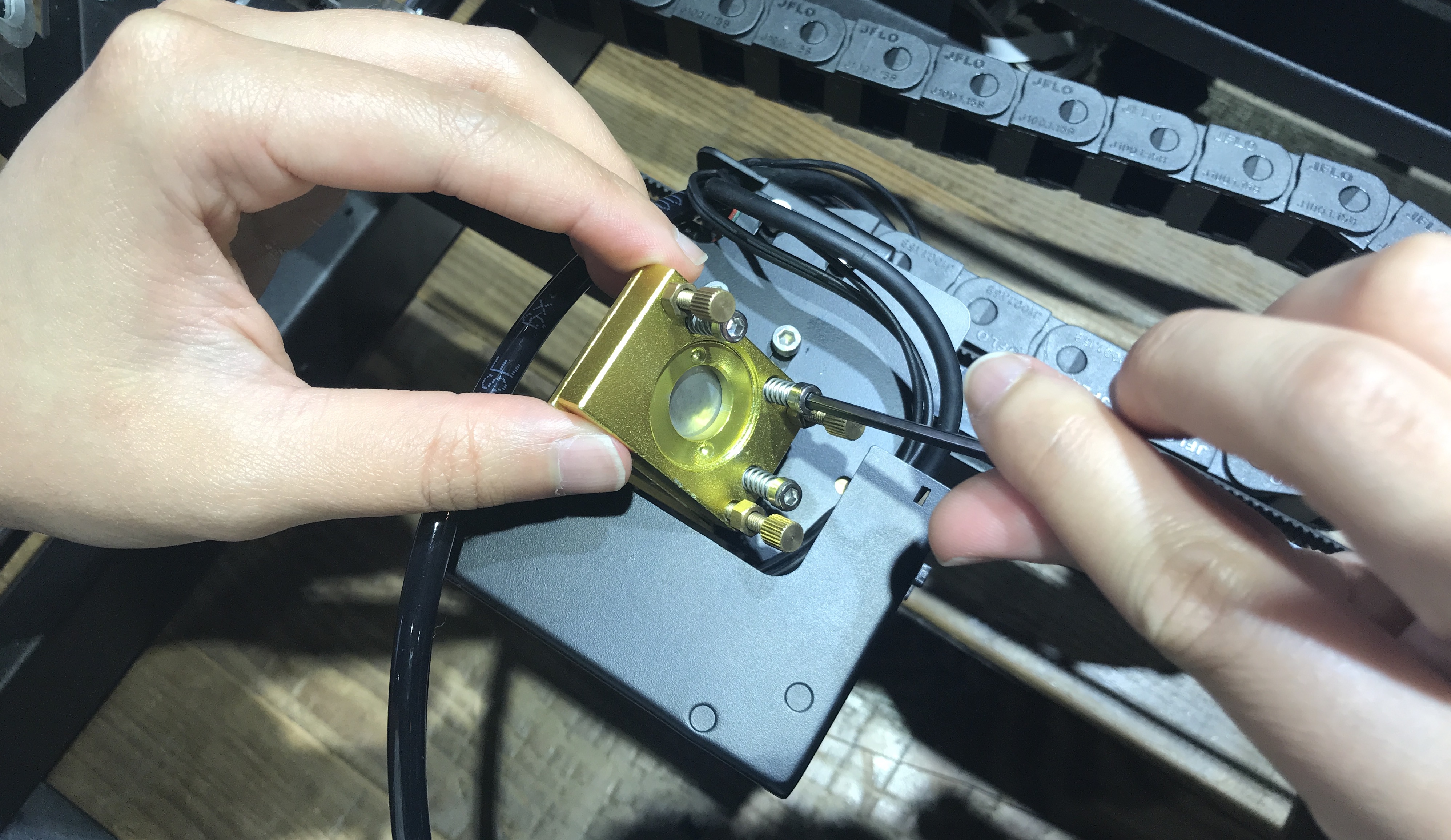

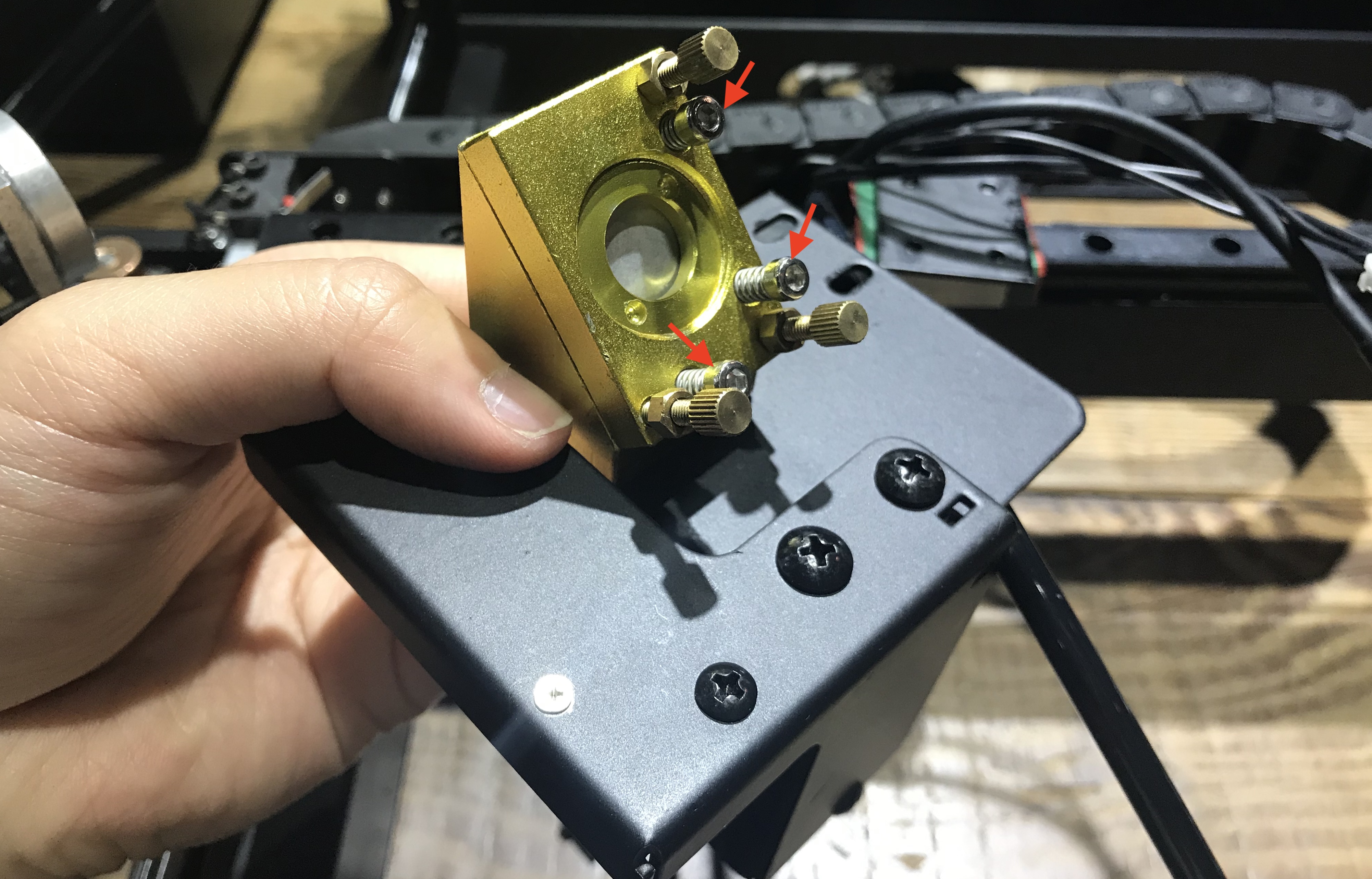

5. Retire el tercer espejo de reflexión con la llave Allen.

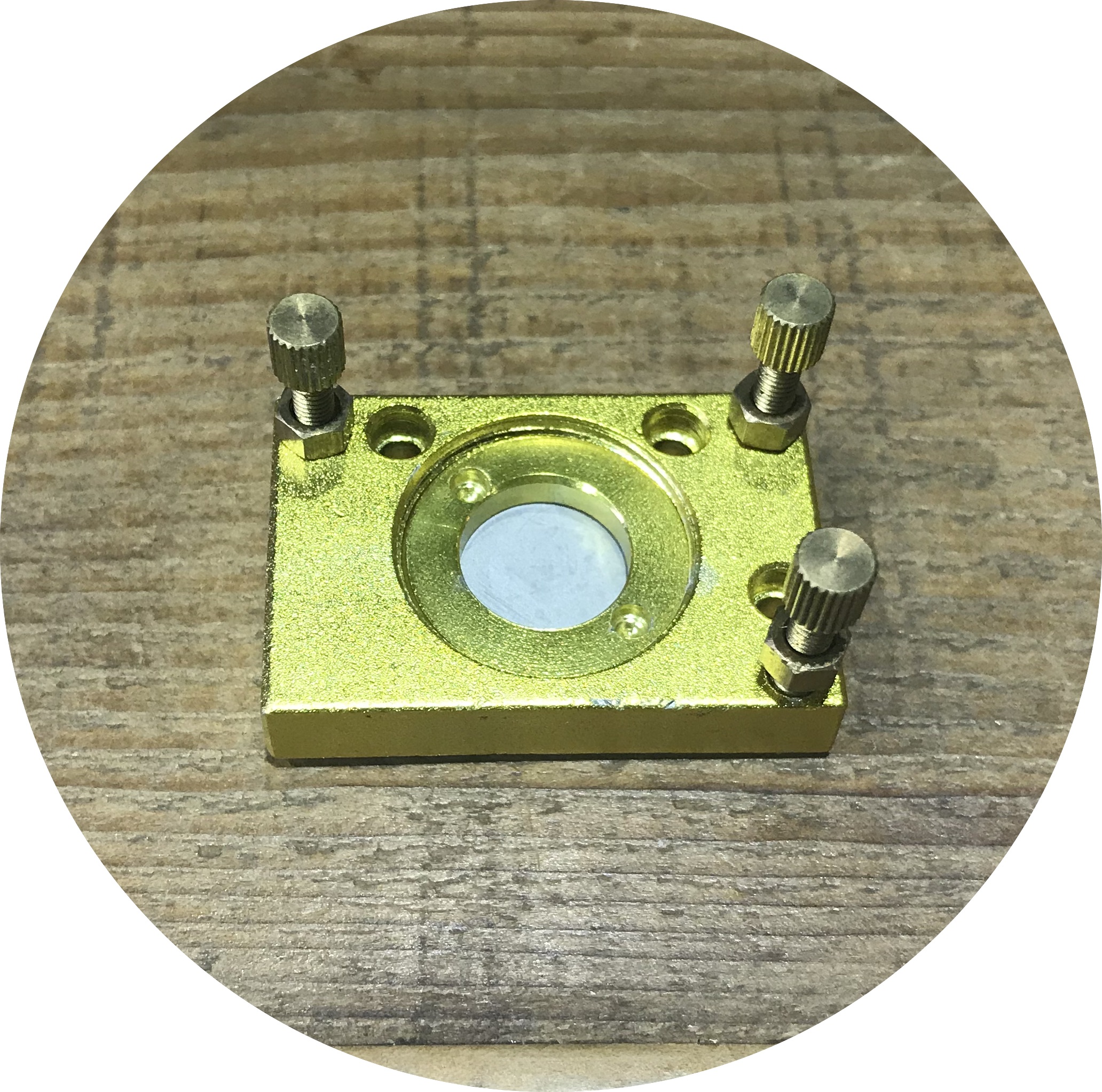

▲Tercer espejo de reflexión

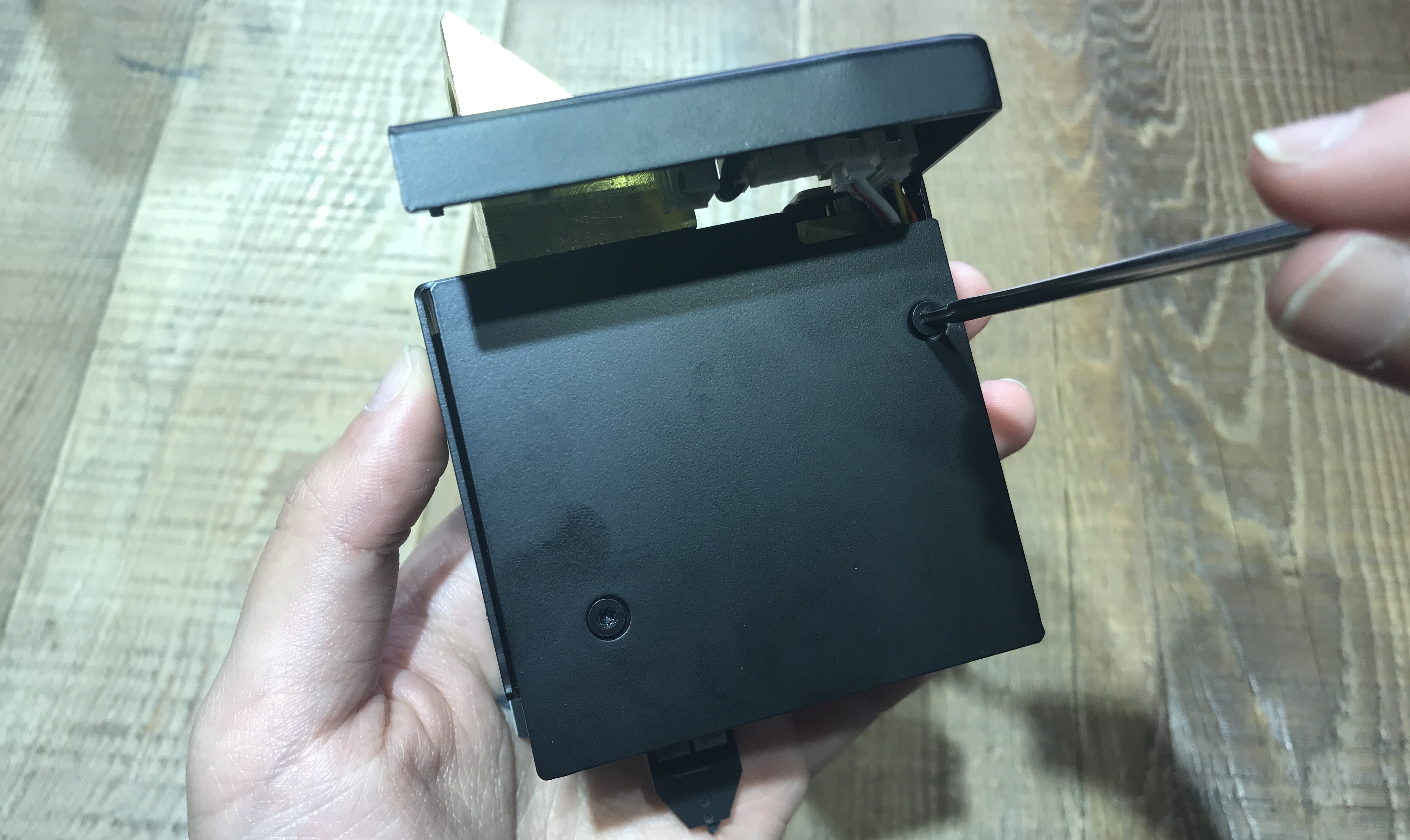

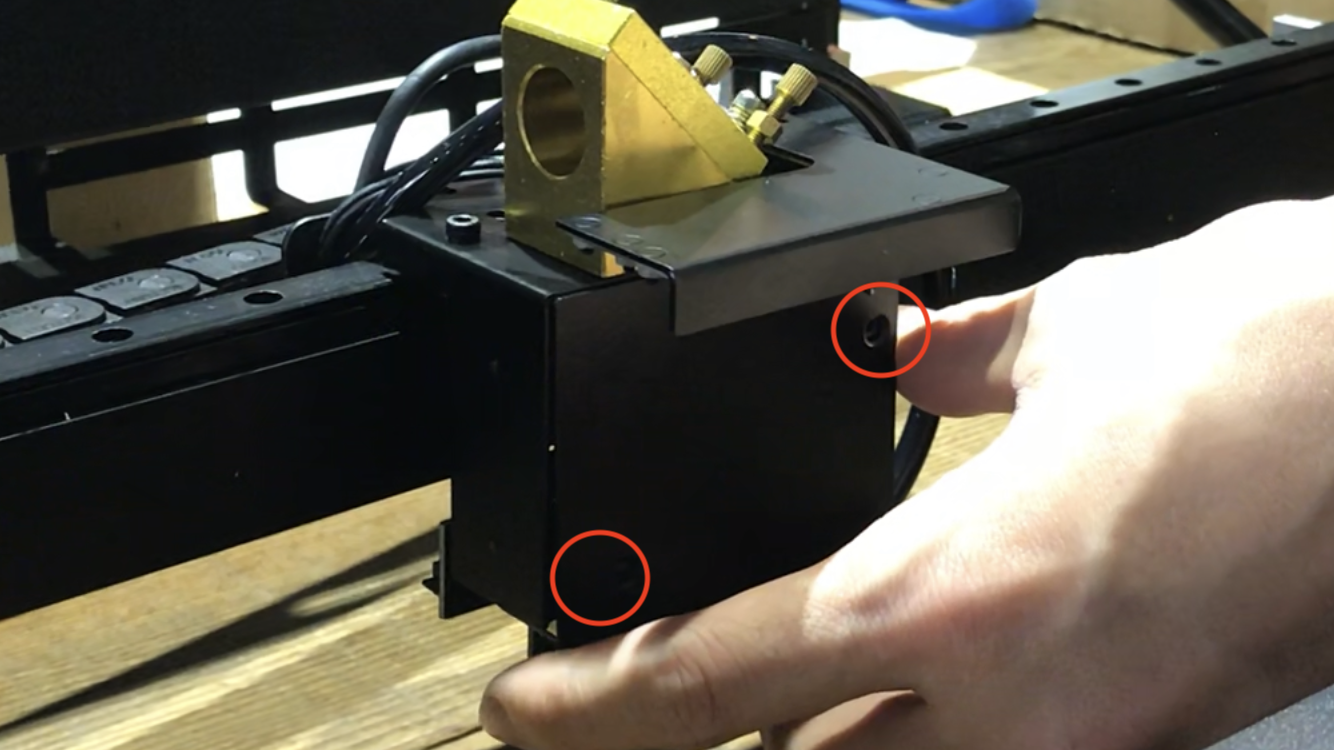

6. Retire los dos tornillos del módulo de enfoque automático

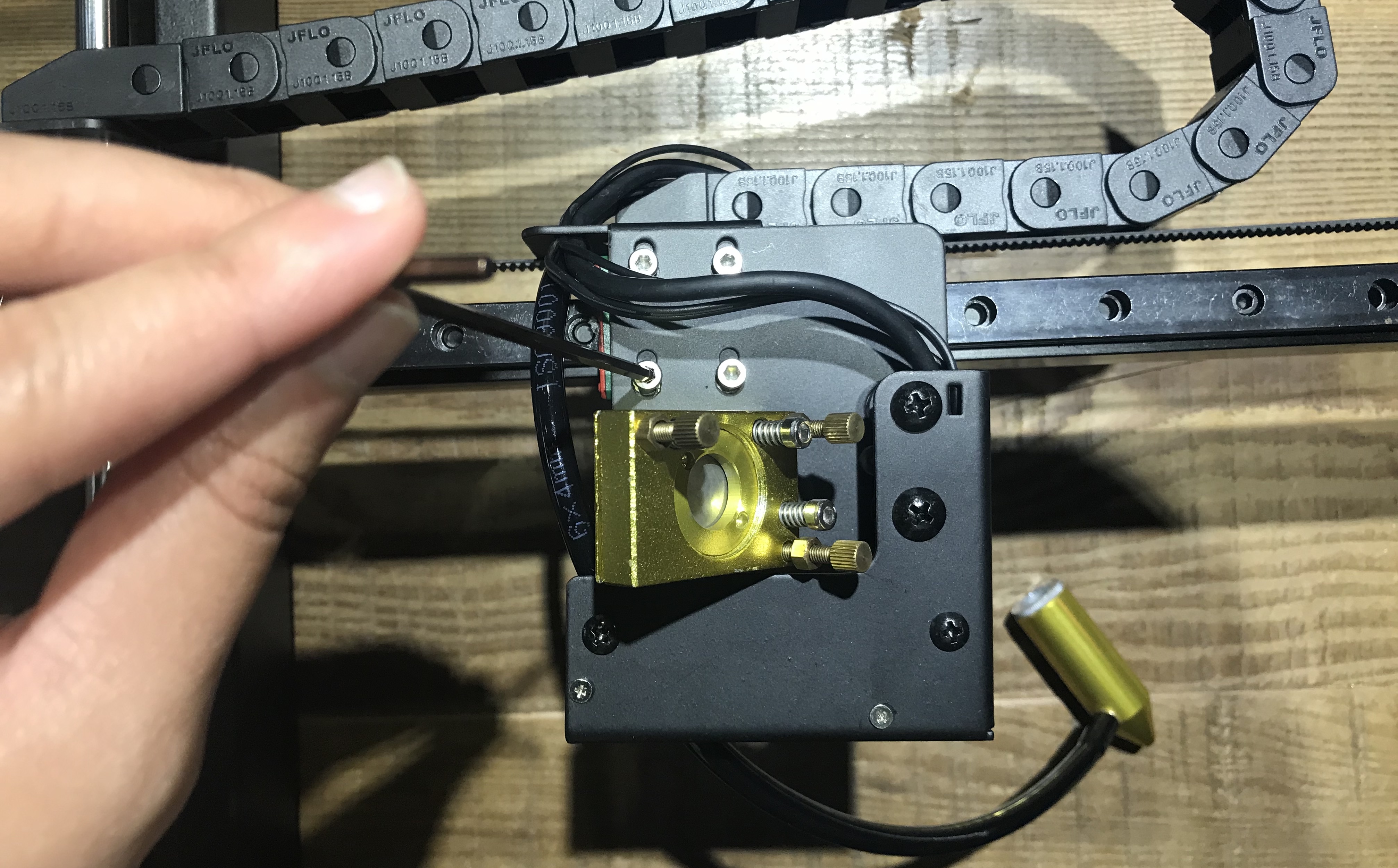

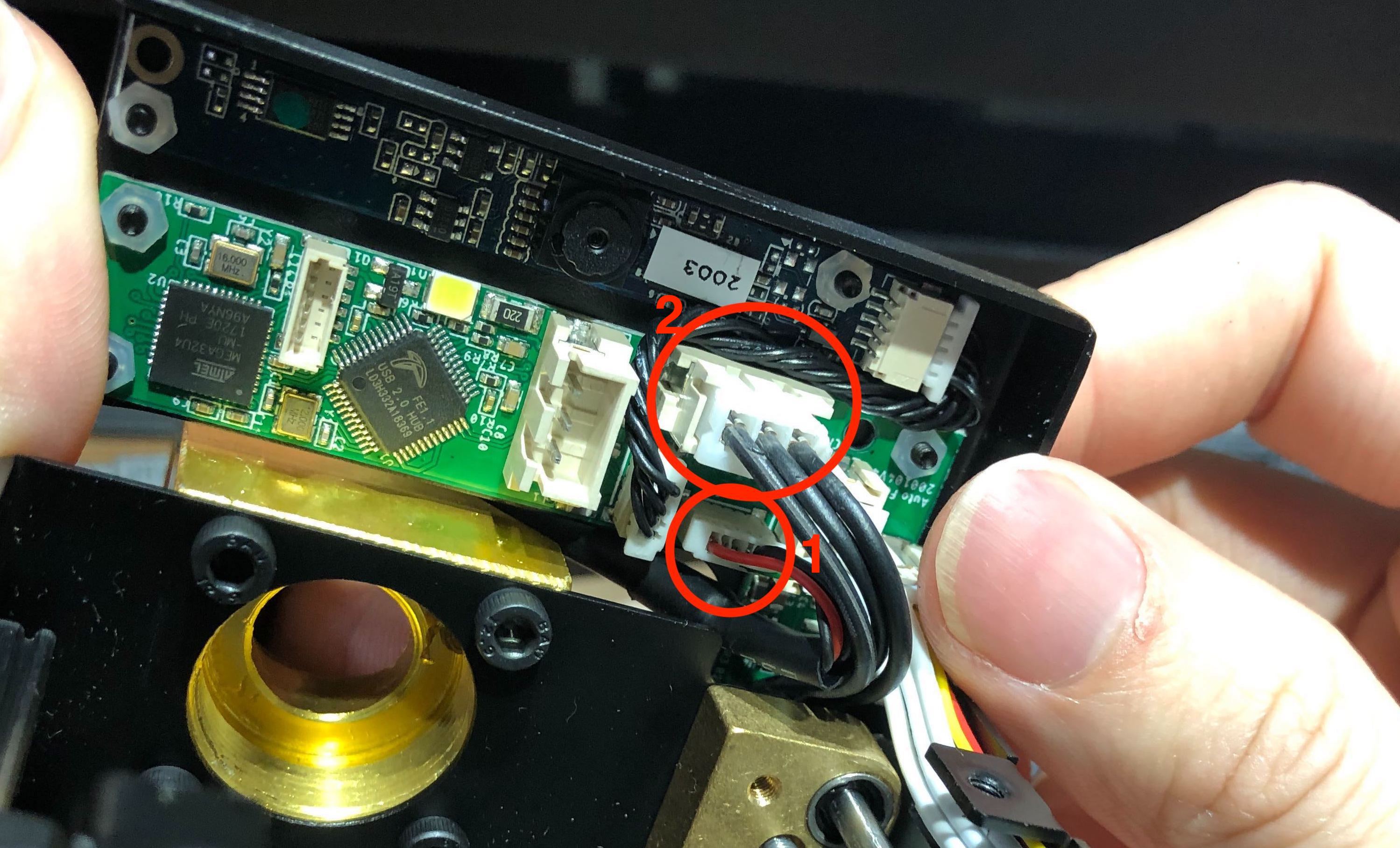

7. Conecte el cable de la cámara y el cable del LED en el Círculo 1 y el Círculo 2 respectivamente.
(Consejo: Conecte primero el cable de la cámara y después el cable del LED)

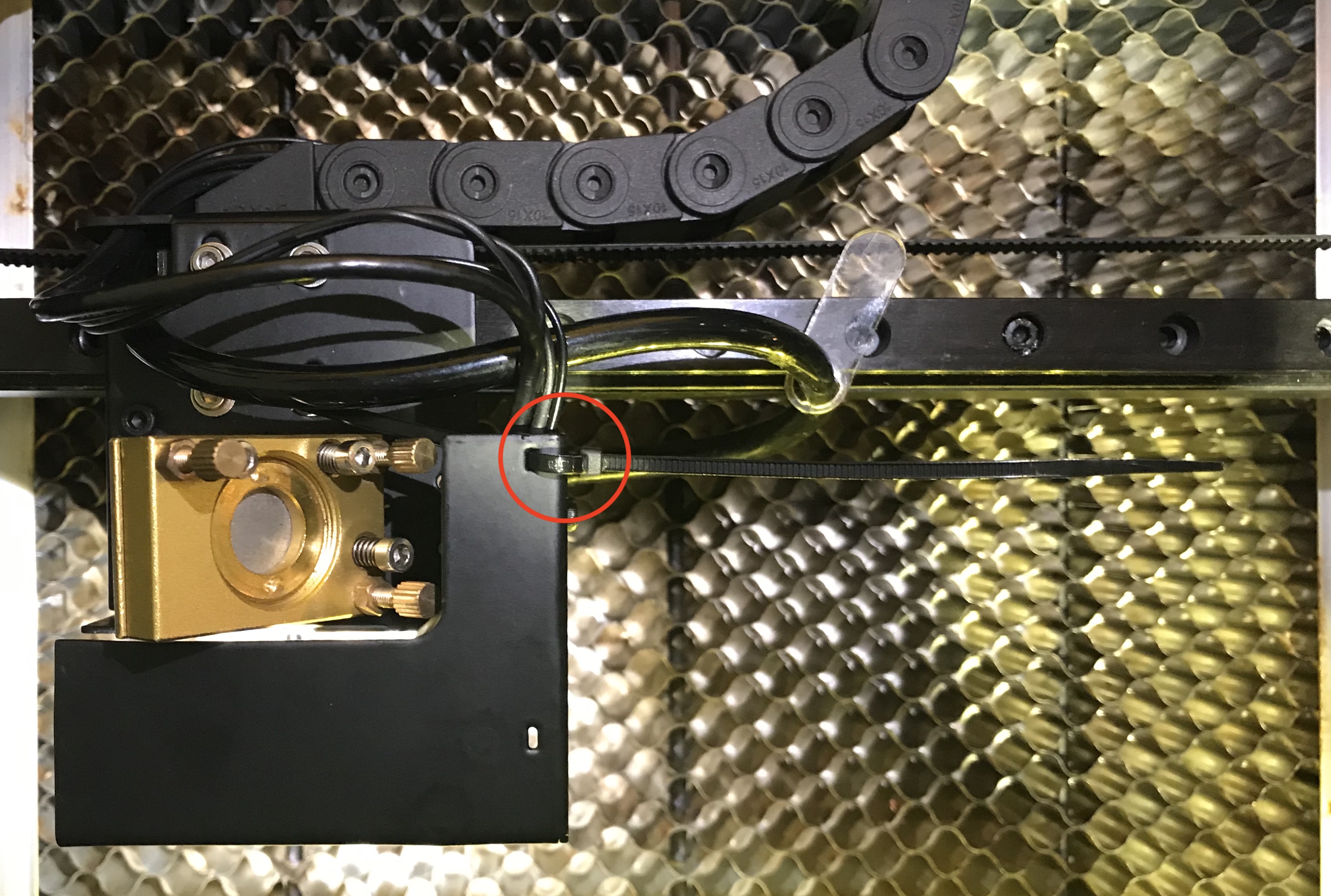

8. Agrupe los cables hacia un lado y sujételos con la brida de plástico.

9. Vuelva a colocar el módulo de enfoque automático en el carril apretando los cuatro tornillos con la llave Allen.

10. Vuelva a fijar el tercer espejo de reflexión.
(Consejo: No apriete los tornillos completamente; apretarlos hasta la mitad debería ser suficiente)

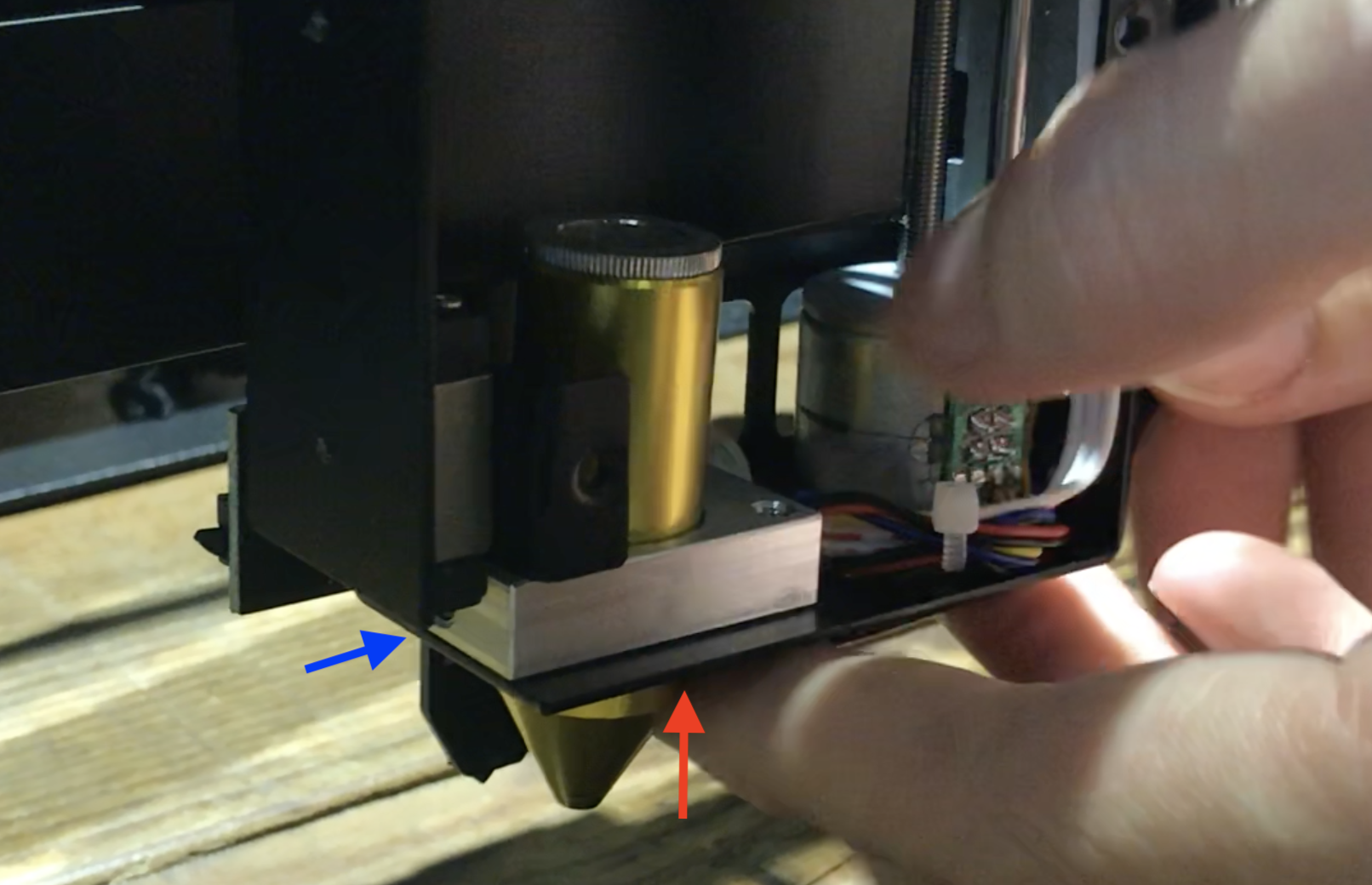

11. Retire la rejilla de panal y empuje el cabezal láser completamente hacia arriba (vea la flecha roja en la imagen) y vuelva a fijar el cabezal láser; el tornillo está a la izquierda (vea la flecha azul en la imagen).

12. Encienda la máquina. Vuelva a colocar la rejilla de panal después de que el cabezal láser se haya elevado.

13. Verifique que la trayectoria óptica esté alineada. Consulte la guía de alineación de la trayectoria óptica .

14. Vuelva a apretar los tornillos del módulo de enfoque automático.

15. Para empezar a utilizar el enfoque automático, consulte Uso del módulo de enfoque automático para la configuración básica en Beam Studio.

 Aviso: NO pulse el botón Cam Led después de instalar el enfoque automático.

El LED de la cámara se encenderá automáticamente al encender la máquina. Pulsar Cam Led no apagará el LED de la cámara, sino que cortará la alimentación necesaria para el funcionamiento del enfoque automático. Como consecuencia, el cabezal láser no se moverá en absoluto, y tendrá que pulsar Cam Led una vez más para restablecer la alimentación.

Ver también: Guía de uso del enfoque automático
