Descripción:
La causa del problema del eje Z puede ser compleja. Diferentes síntomas se relacionan con él, como el fallo de la función de enfoque automático, la plataforma no se mueve en absoluto, la plataforma no puede volver a su posición inicial o alcanzar la parte superior, etc. Consulte los siguientes pasos para solucionar el problema del eje Z.
Posibles causas
|
Paso A1
Restablezca la máquina a los valores de fábrica y vea si el problema se puede resolver.
Consulte el enlace, 5-30 Restablecer a los valores de fábrica.
Determine el resultado de la prueba y la siguiente acción a tomar.
|
|
Paso A2
Retire el panal y el soporte.

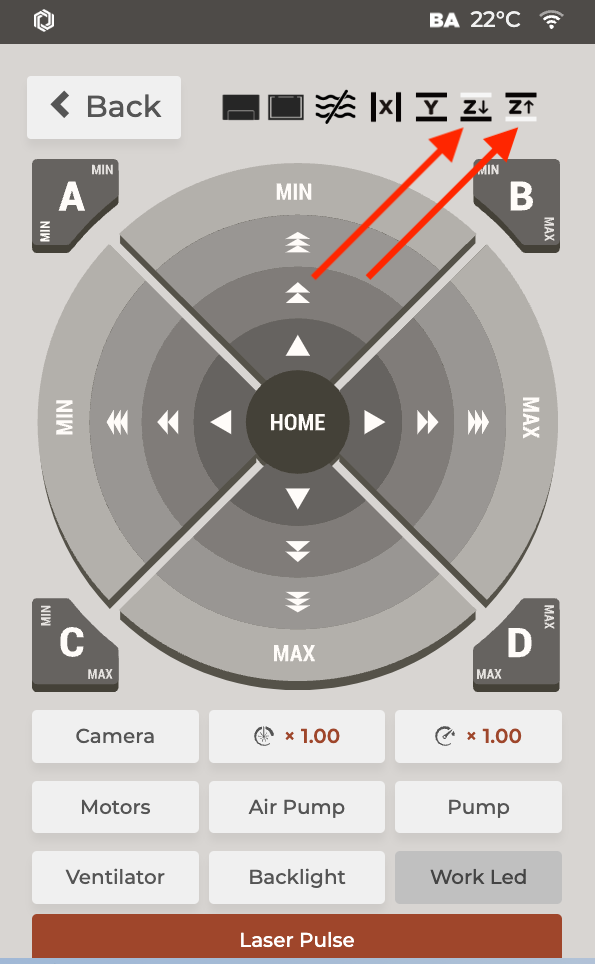

Vaya a "Mantener" en el panel y presione ambos interruptores de límite del eje Z para ver el cambio de icono.
¿Los iconos de límite superior e inferior del eje Z se comportan normalmente en el panel?
Determine el resultado de la prueba y la siguiente acción a tomar.
|
|
Paso A3
Desconecte el cable del interruptor de límite del eje Z y compruebe los iconos directamente.
(Normalmente, si el cable está desconectado, los iconos deberían permanecer cerrados).
Determine el resultado de la prueba y la siguiente acción a tomar.
|
|
Paso A3.1

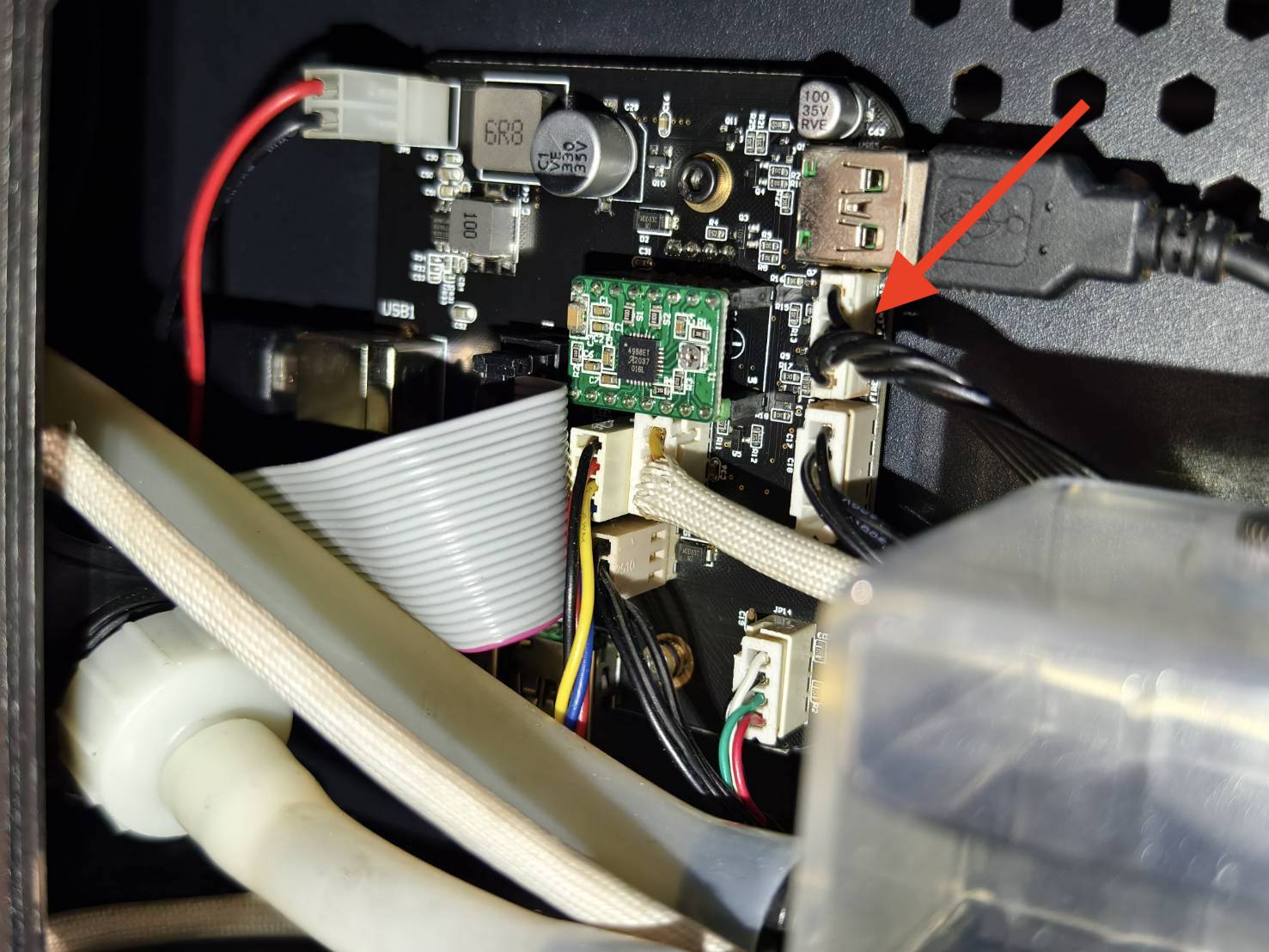

Desconecte el cable plano de los interruptores de límite del eje Z en la placa principal y compruebe el icono en el panel. ¿Están ambos iconos cerrados?
- Apague la máquina.

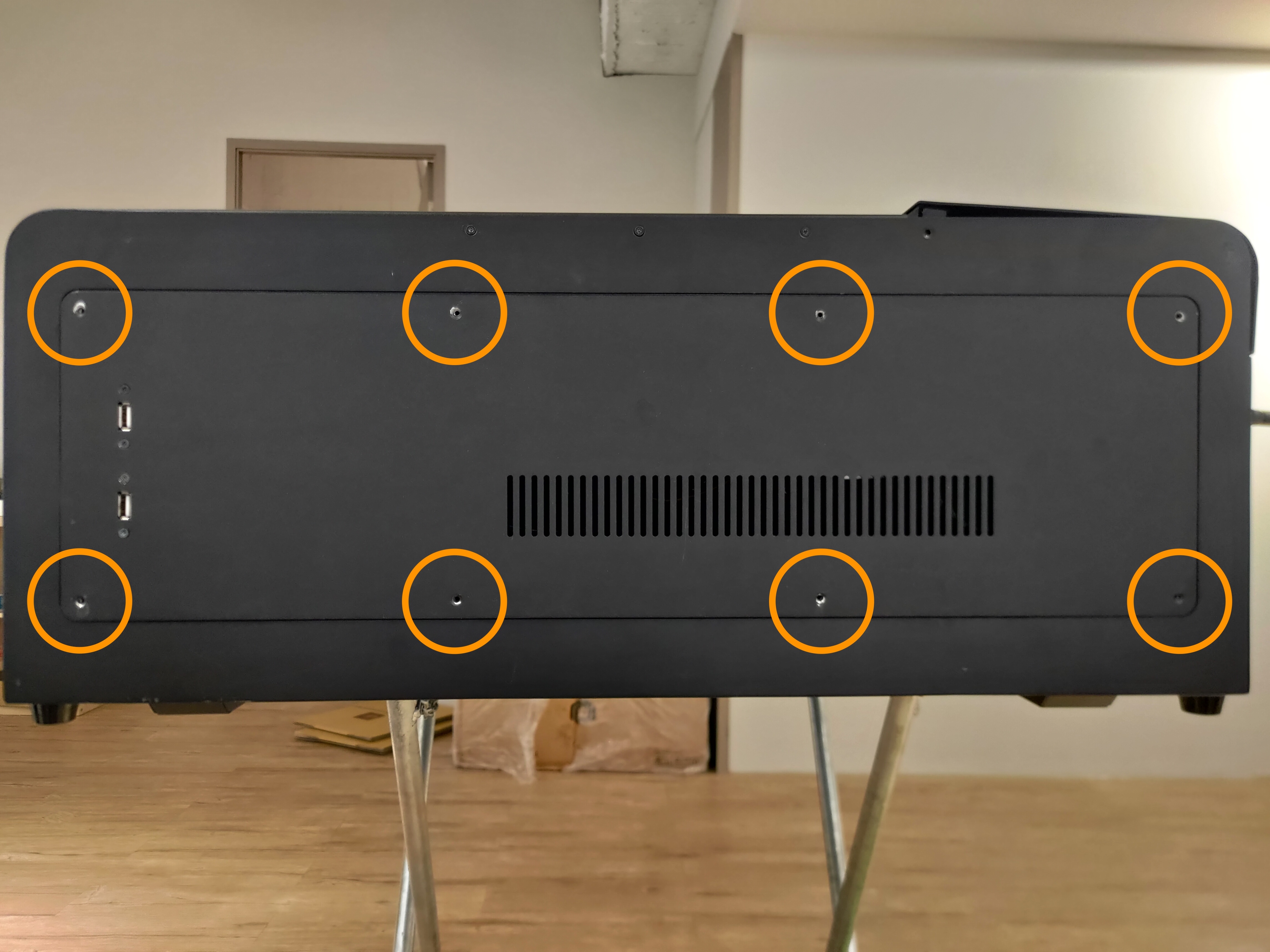

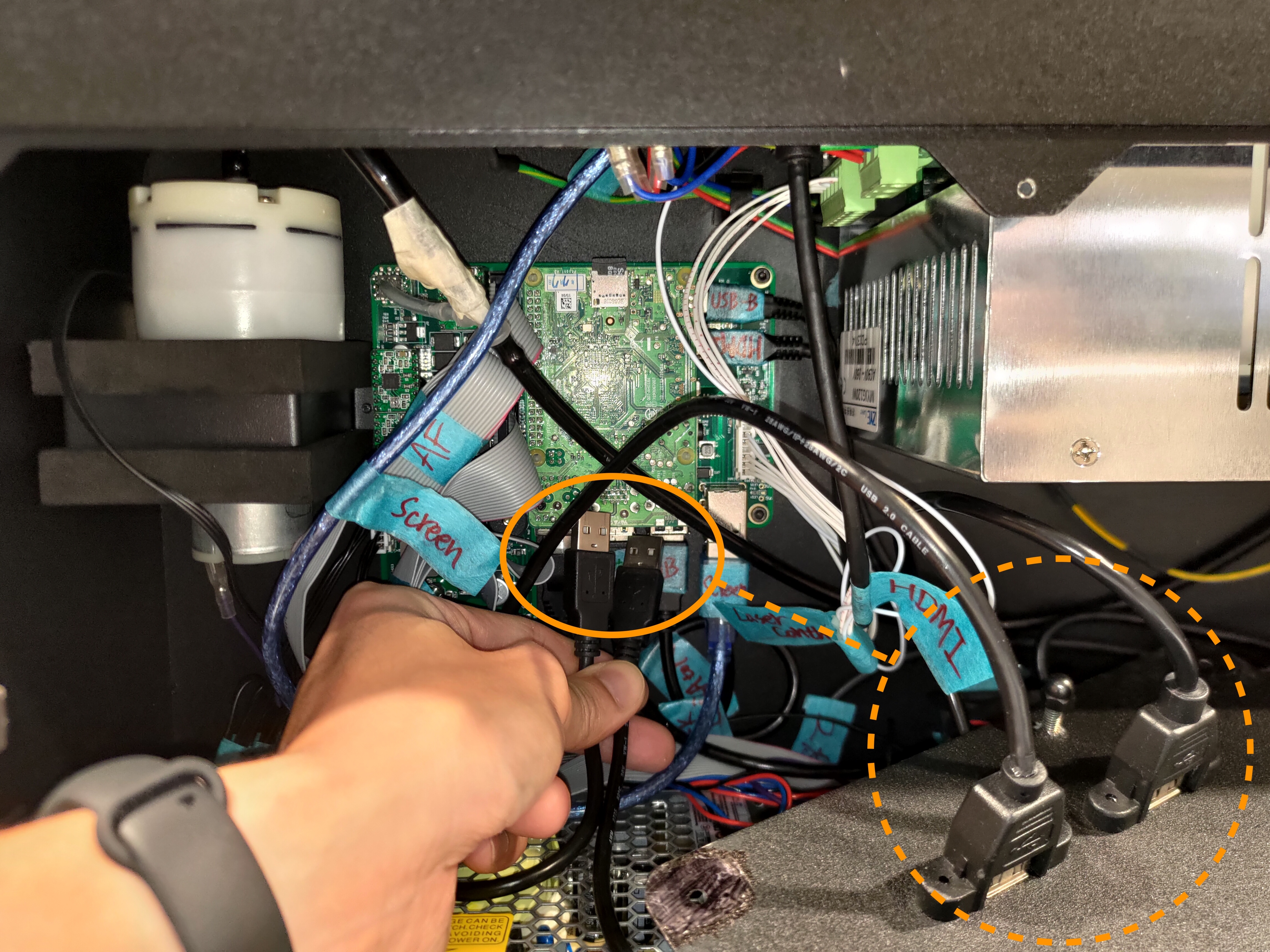

Retire la cubierta lateral desatornillando estos tornillos T8 y desconecte las dos extensiones USB.
(Consulte el diagrama si su placa de circuito impreso no es la misma que la de la foto).

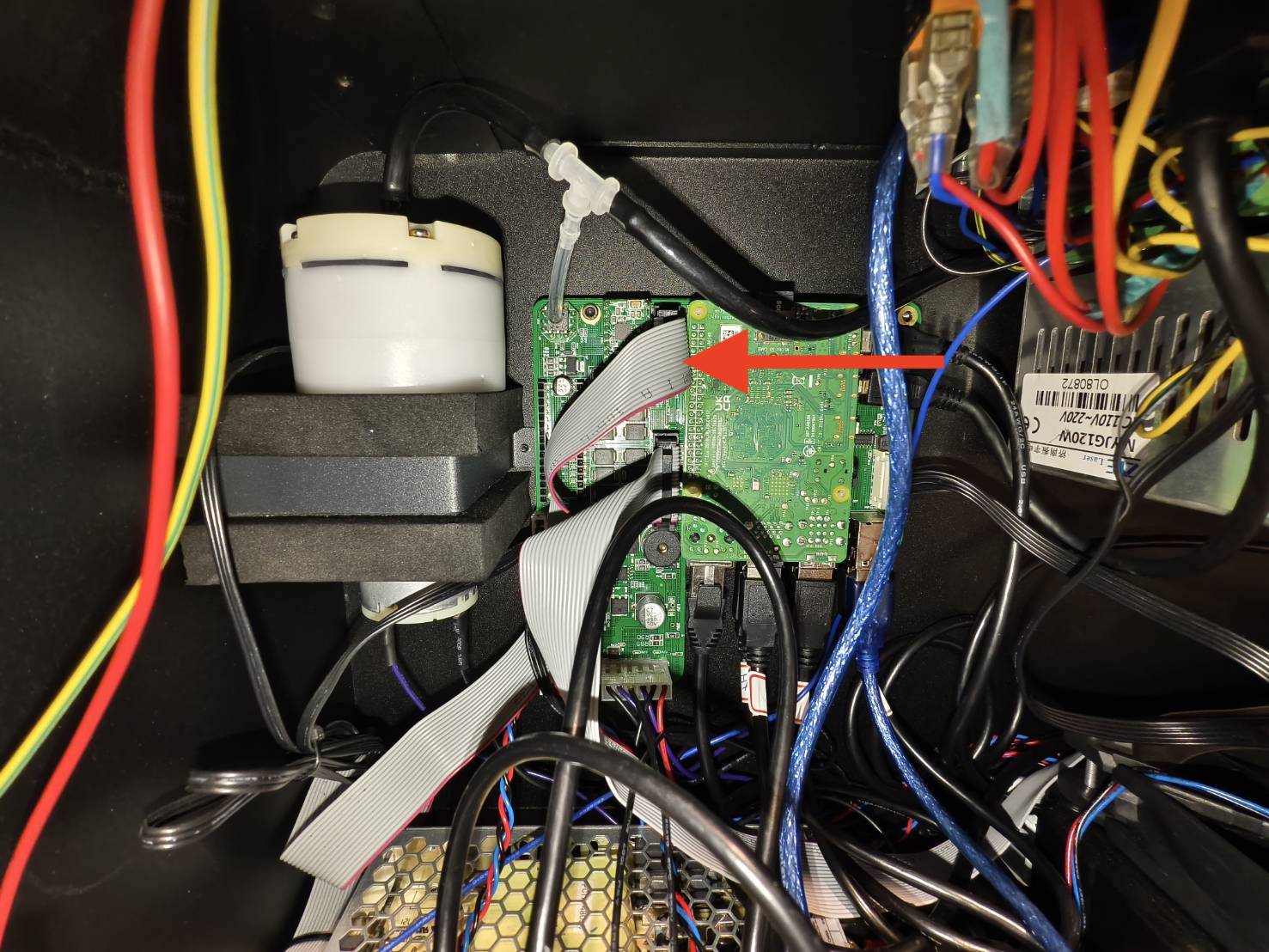

- Desconecte el cable plano de los interruptores de límite del eje Z.
(Consulte el diagrama si su placa de circuito impreso no es la misma que la de la foto).
- Encienda la máquina y compruebe los iconos. ¿Están ambos iconos cerrados?
Determine el resultado de la prueba y la siguiente acción a tomar.
|
|
Paso A4
Vuelva a conectar el cable del interruptor de límite del eje Z.
Vaya a "Mantener" en el panel y presione ambos interruptores de límite del eje Z para ver el cambio de icono.
¿Los iconos de límite superior e inferior del eje Z se comportan normalmente en el panel?
Determine el resultado de la prueba y la siguiente acción a tomar.
|
|
Paso A5
Utilice un multímetro para comprobar si los interruptores de límite superior e inferior del eje Z funcionan correctamente.
(Omita este paso y contacte con el servicio de atención al cliente directamente si no dispone de un multímetro)
5-30 HEXA - Prueba del interruptor de límite de los ejes X, Y, Z con multímetro
Determine el resultado de la prueba y la siguiente acción a tomar.
|
|
Paso B1

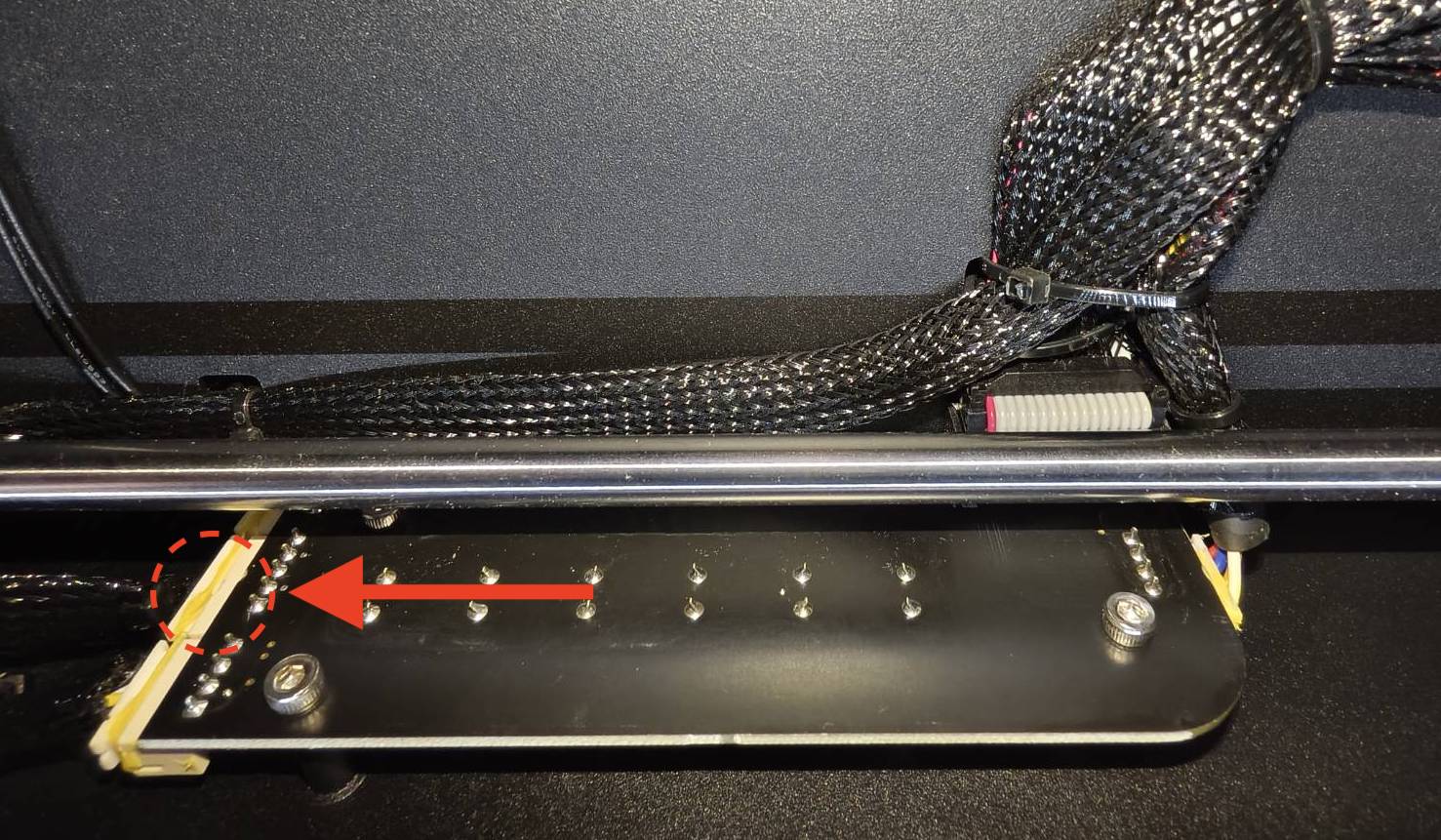

Compruebe si los interruptores de límite superior e inferior del eje Z pueden ser activados por la plataforma.
Baje y suba la cama hasta la parte superior para ver si los interruptores de límite del eje Z pueden activarse.
| Buen ejemplo - Activado |
| Mal ejemplo - No activado |
Determine el resultado de la prueba y la siguiente acción a tomar.
|
|
|
|
Paso B2
Intente lubricar los 4 tornillos de avance y compruebe si la plataforma se puede mover.
Por favor, consulte el artículo. 4-3 Lubricación
Determine el resultado de la prueba y la siguiente acción a tomar.
|
|
Paso B2.1

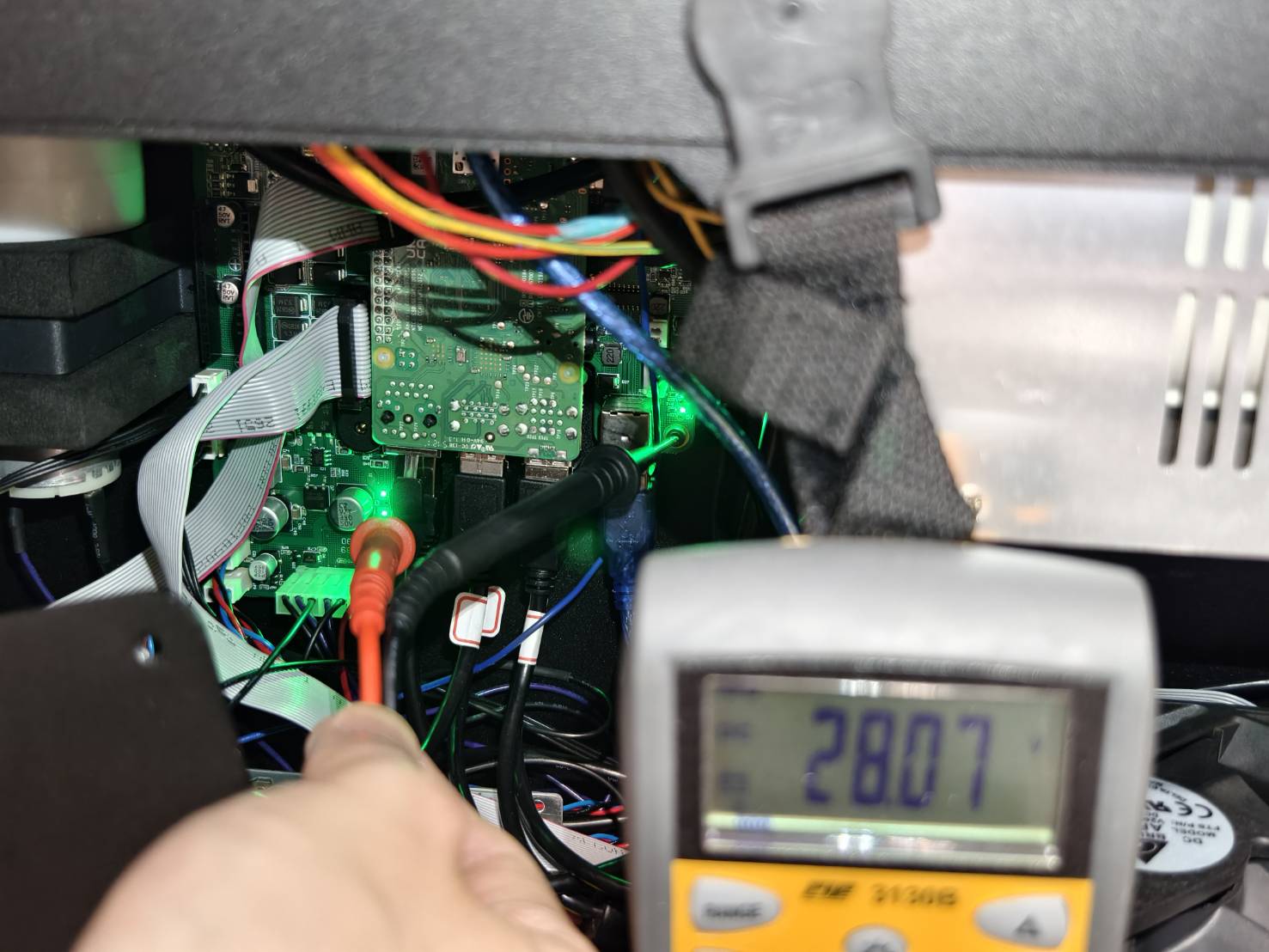

Utilice un multímetro para medir el voltaje en la placa principal. El voltaje debe ser de alrededor de 28V.
(Si no dispone de un multímetro, omita este paso y vaya a Paso B3.)
- Apague la máquina.
Retire la cubierta lateral desatornillando estos tornillos T8 y desconecte las dos extensiones USB.
(Consulte el diagrama si su placa de circuito impreso no es la misma que la de la foto).

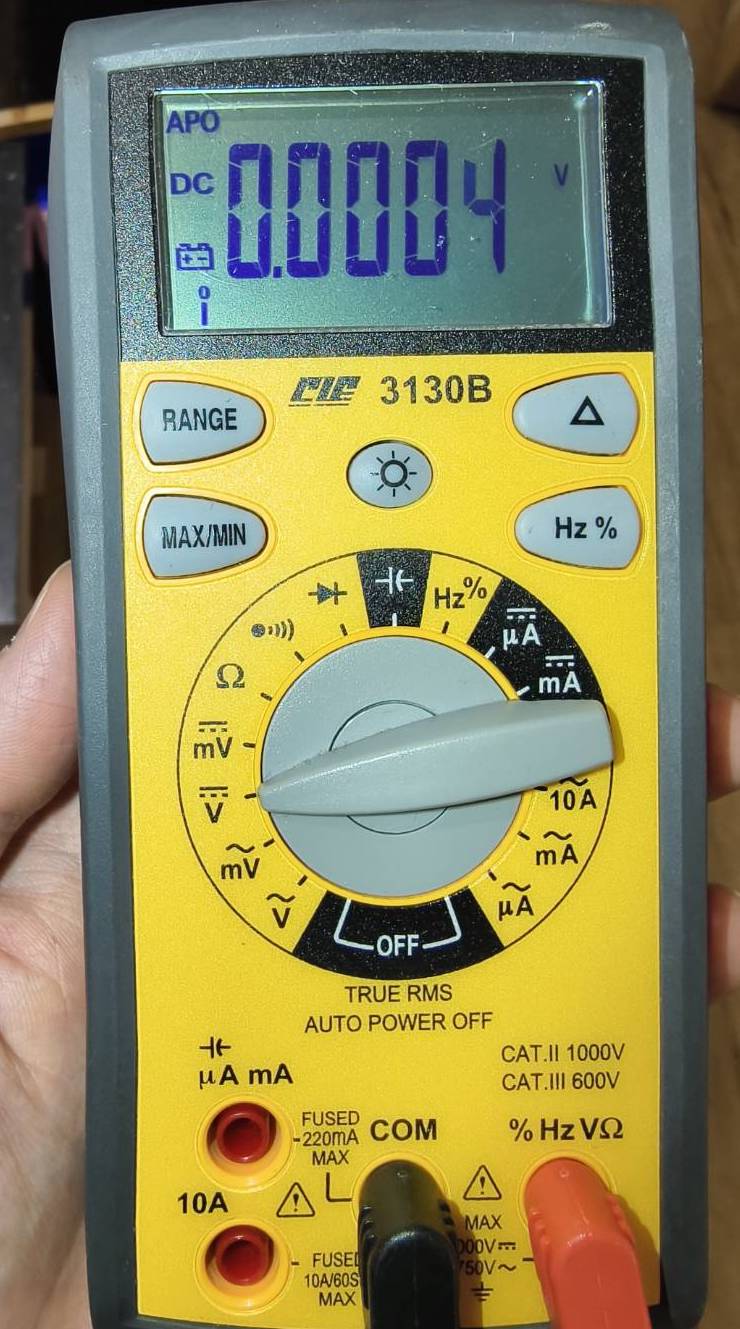

- Cambie el multímetro al modo de medición de CC.

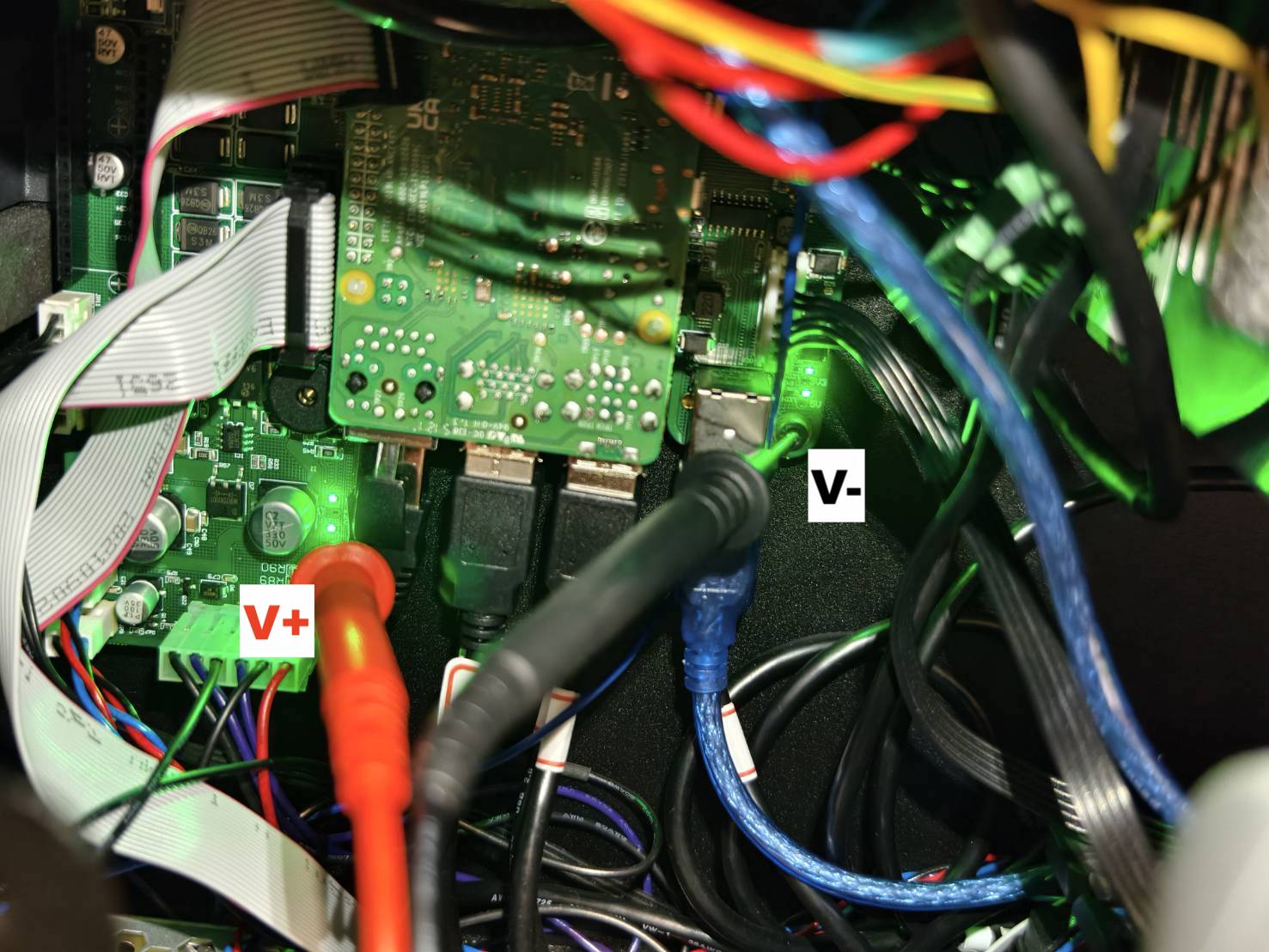

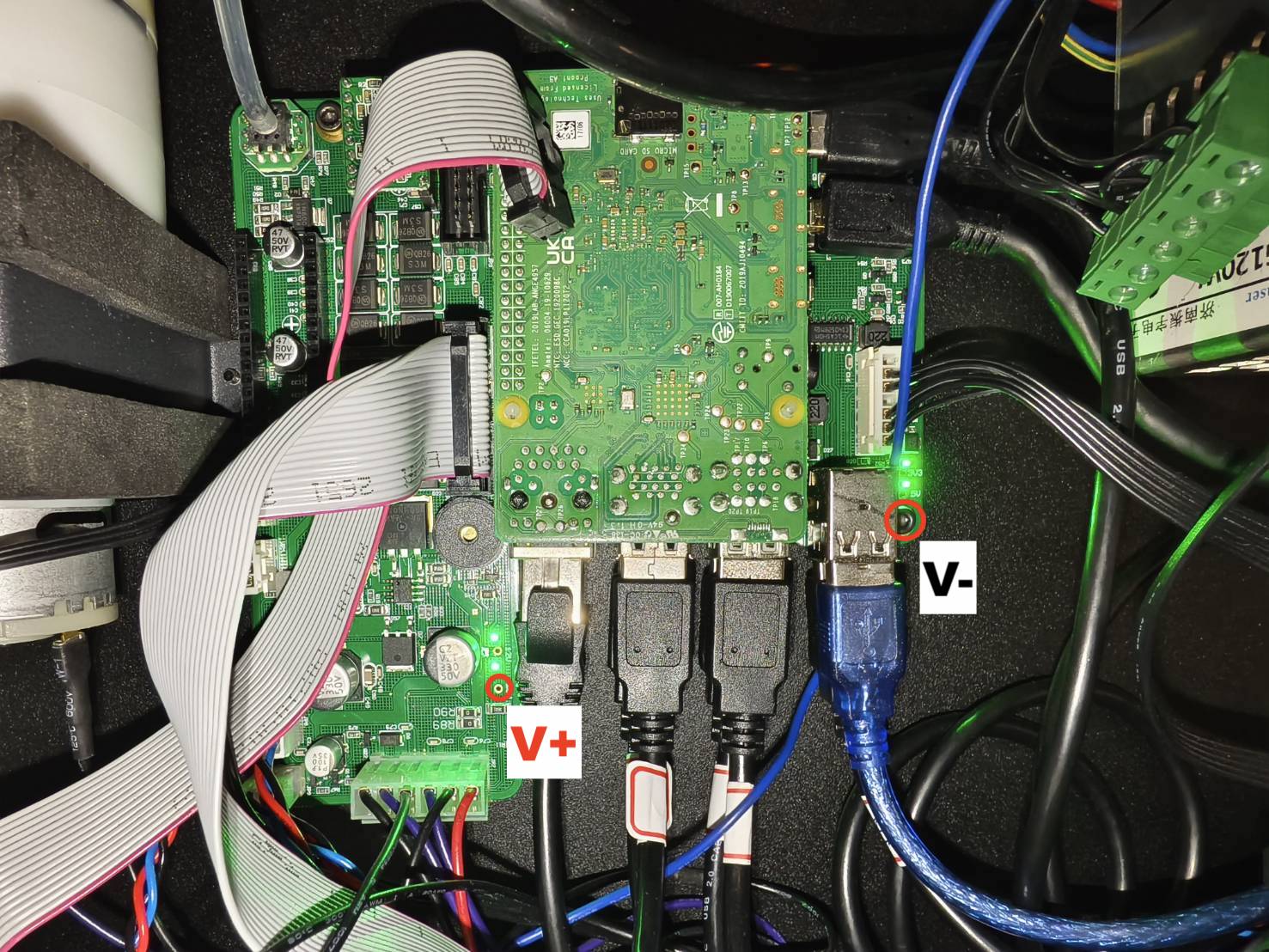

- Encuentre los puntos de medición.

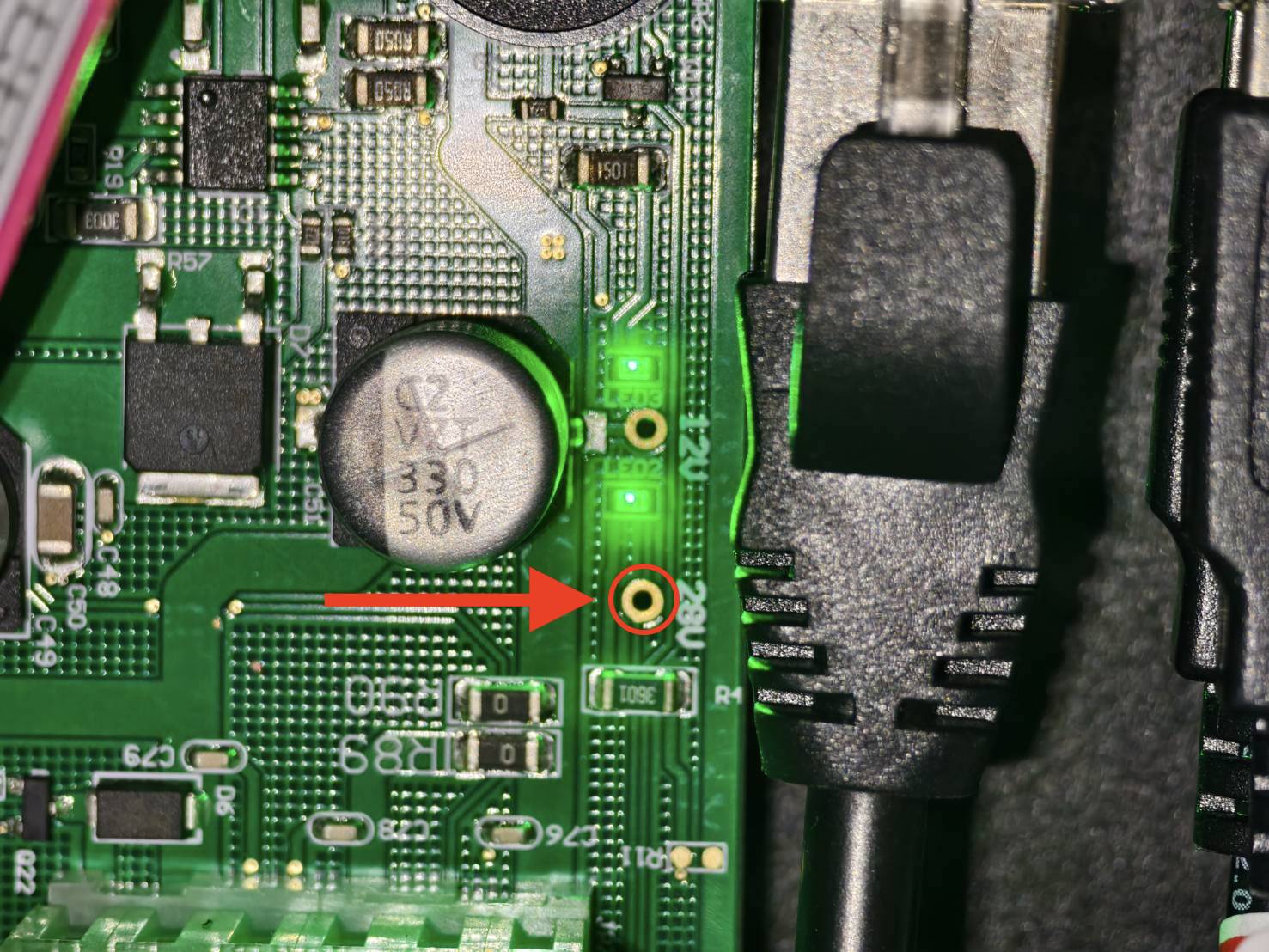

La sonda V+ entrará en contacto con el pequeño orificio de bronce cerca del
La sonda V- entrará en contacto con el tornillo hexagonal negro en la parte inferior derecha.
Determine el resultado de la prueba y la siguiente acción a tomar.
|
|
Paso B3
Desconecte y vuelva a conectar los siguientes cables. Después de eso, intente bajar y subir la plataforma.

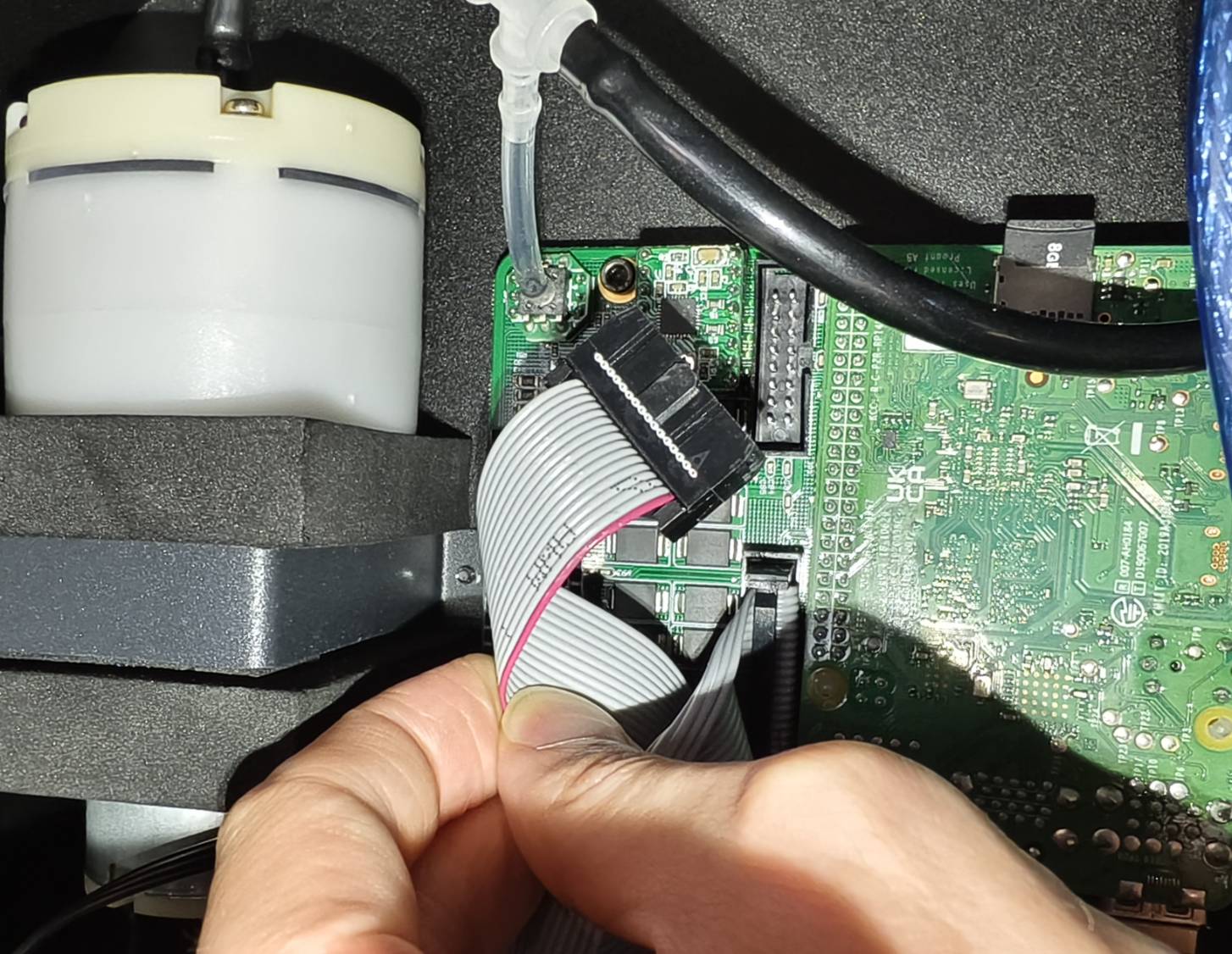

- El cable plano en la placa principal.
(Consulte el diagrama si su placa de circuito impreso no es la misma que la de la foto).
- El cable del motor del eje Z en la placa del botón AF.
Determine el resultado de la prueba y la siguiente acción a tomar.
|
|
|
Paso C1
Compruebe si la sonda está atascada apagando y encendiendo la máquina.
Reinicie la máquina y la sonda de enfoque automático debería salir automáticamente dos veces.
Determine el resultado de la prueba y la siguiente acción a tomar.
|
|
|
Paso C1.1

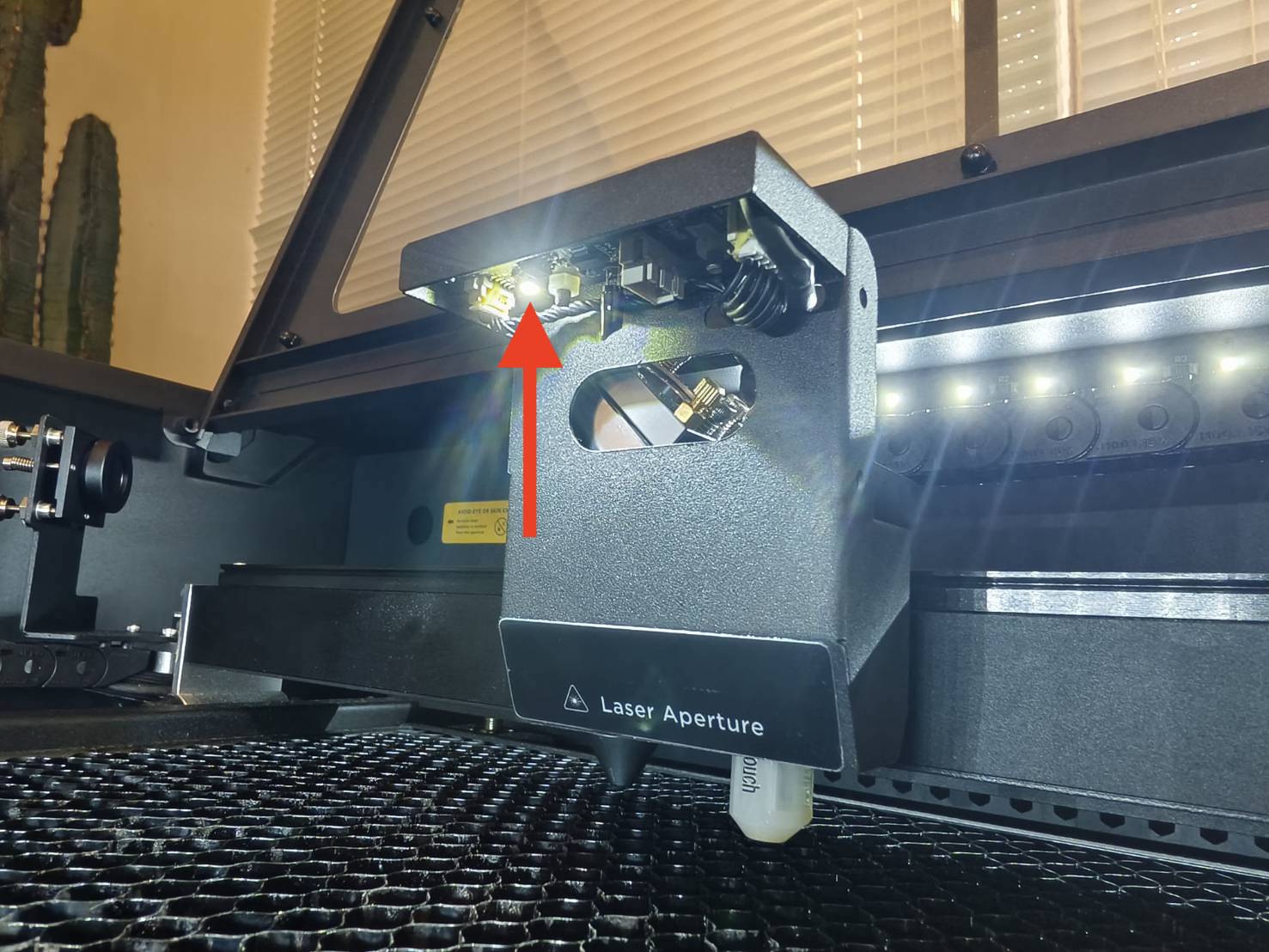

Compruebe si la luz LED de la cámara está encendida cuando la máquina está encendida.
Determine el resultado de la prueba y la siguiente acción a tomar.
|
|
Paso C1.2
Vuelva a conectar los siguientes cables. Después de eso, compruebe si la sonda se levanta al encender la máquina.

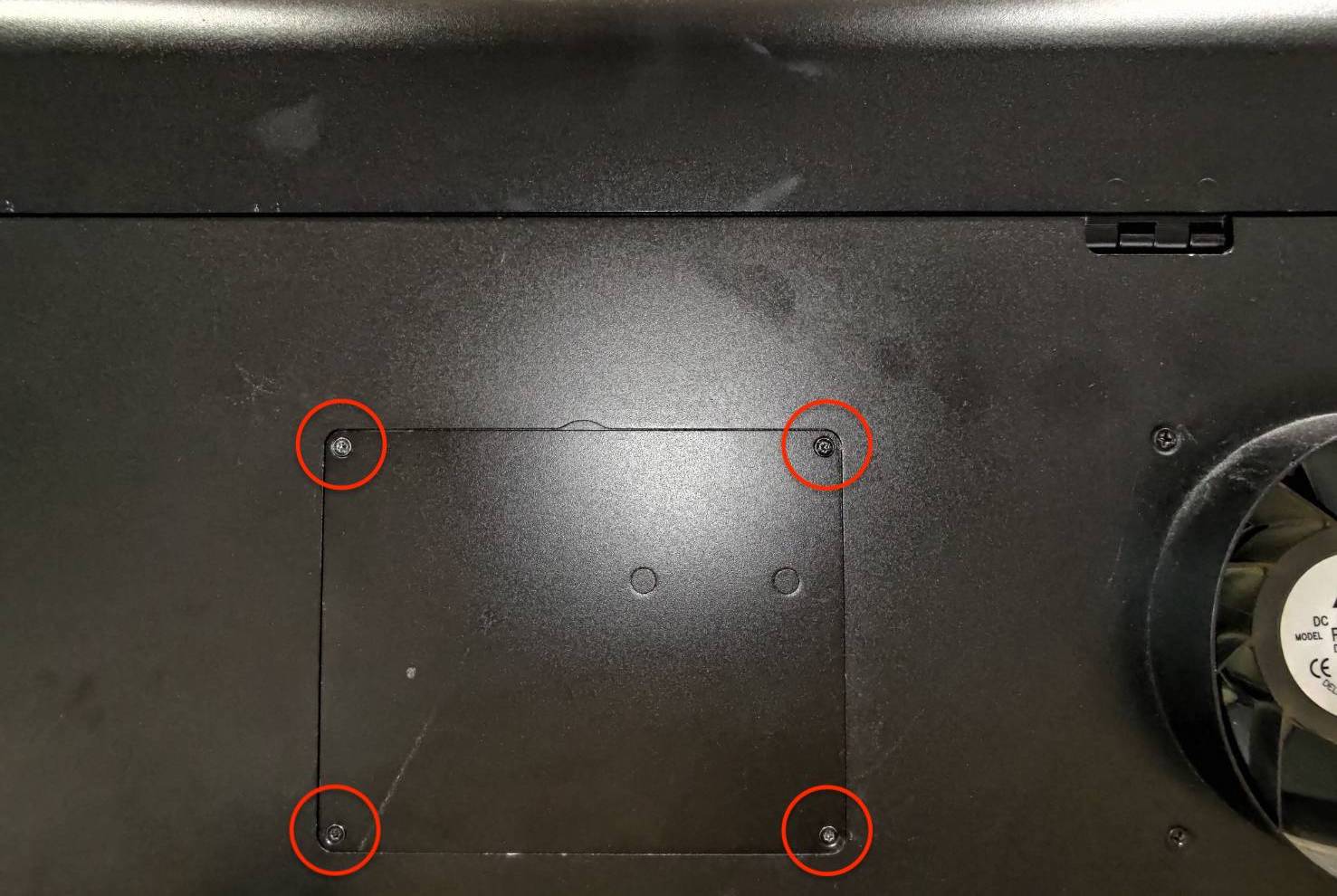

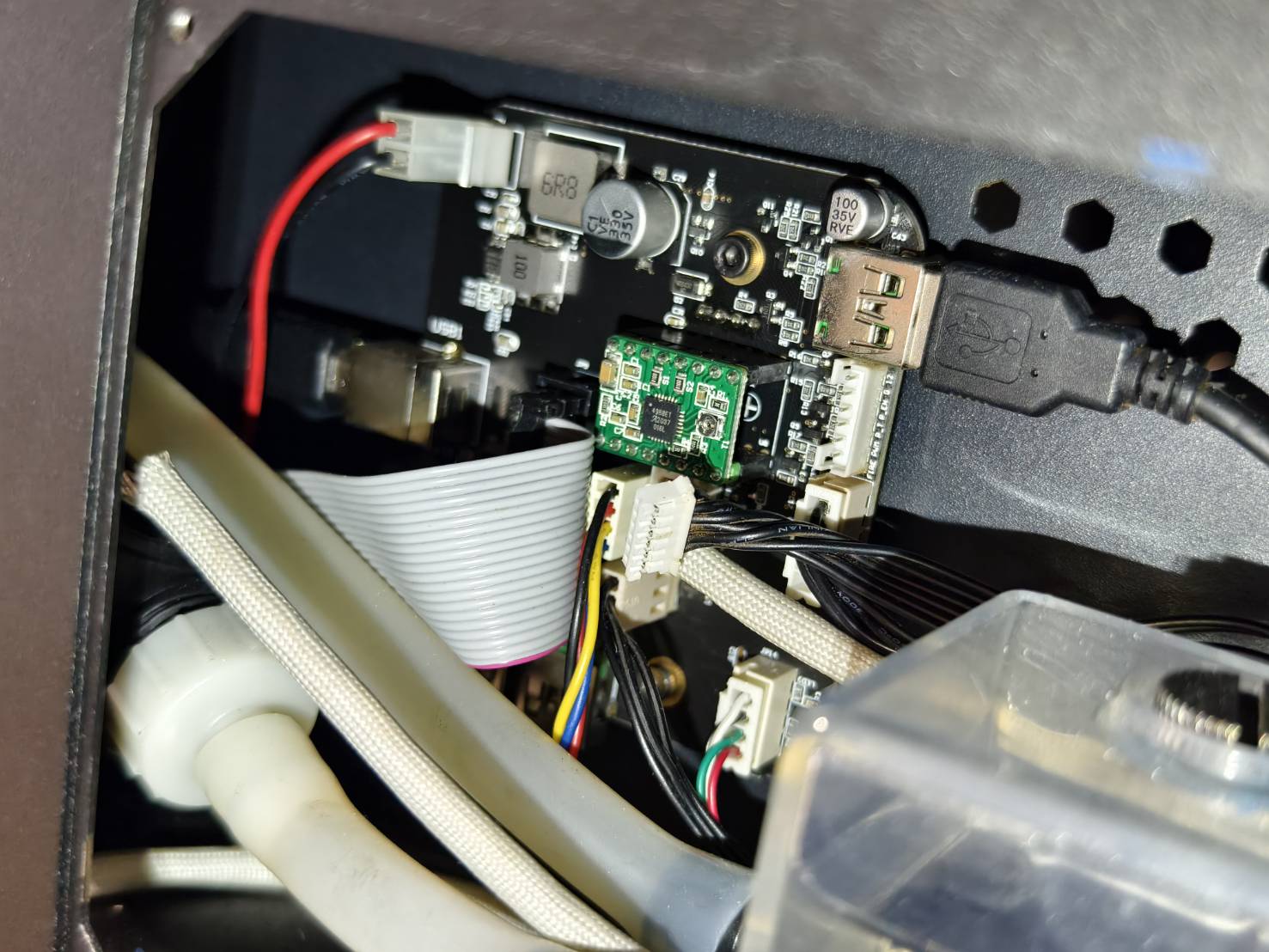

- El cable de 6 pines en la placa del plóter. (La cubierta trasera debe ser retirada con un destornillador T8.) (Consulte el diagrama si su placa de circuito impreso no es la misma que la de la foto).

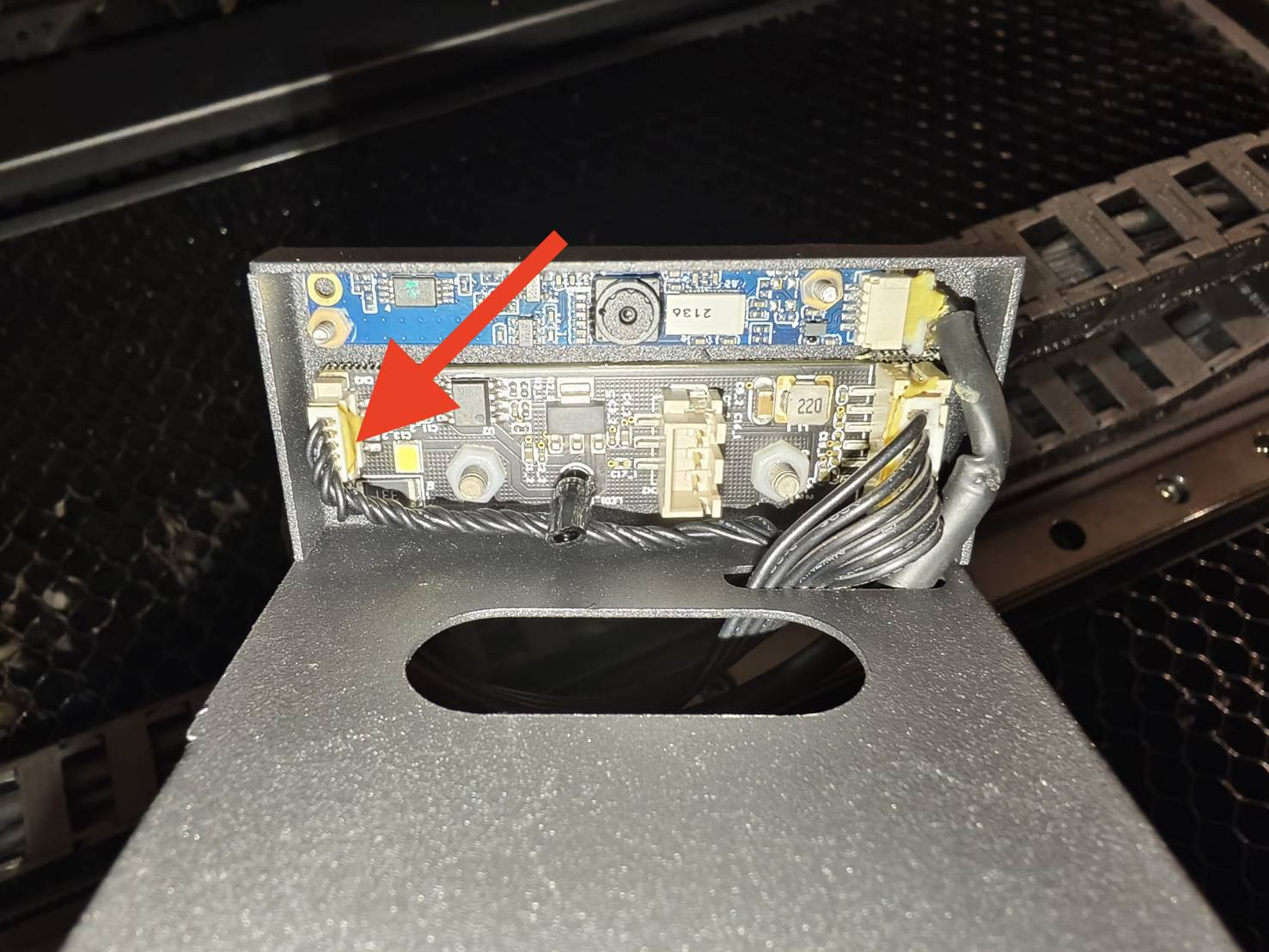

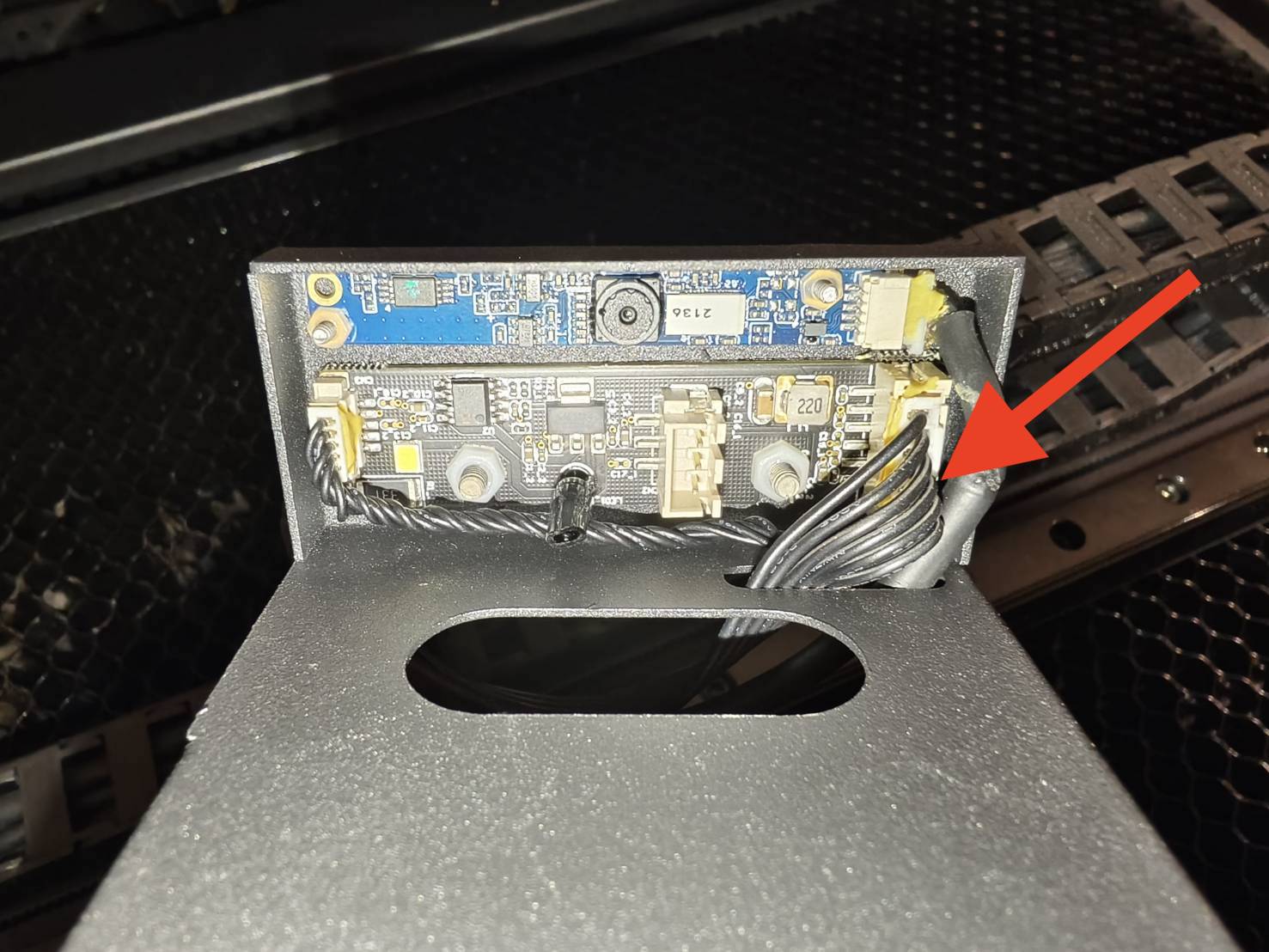

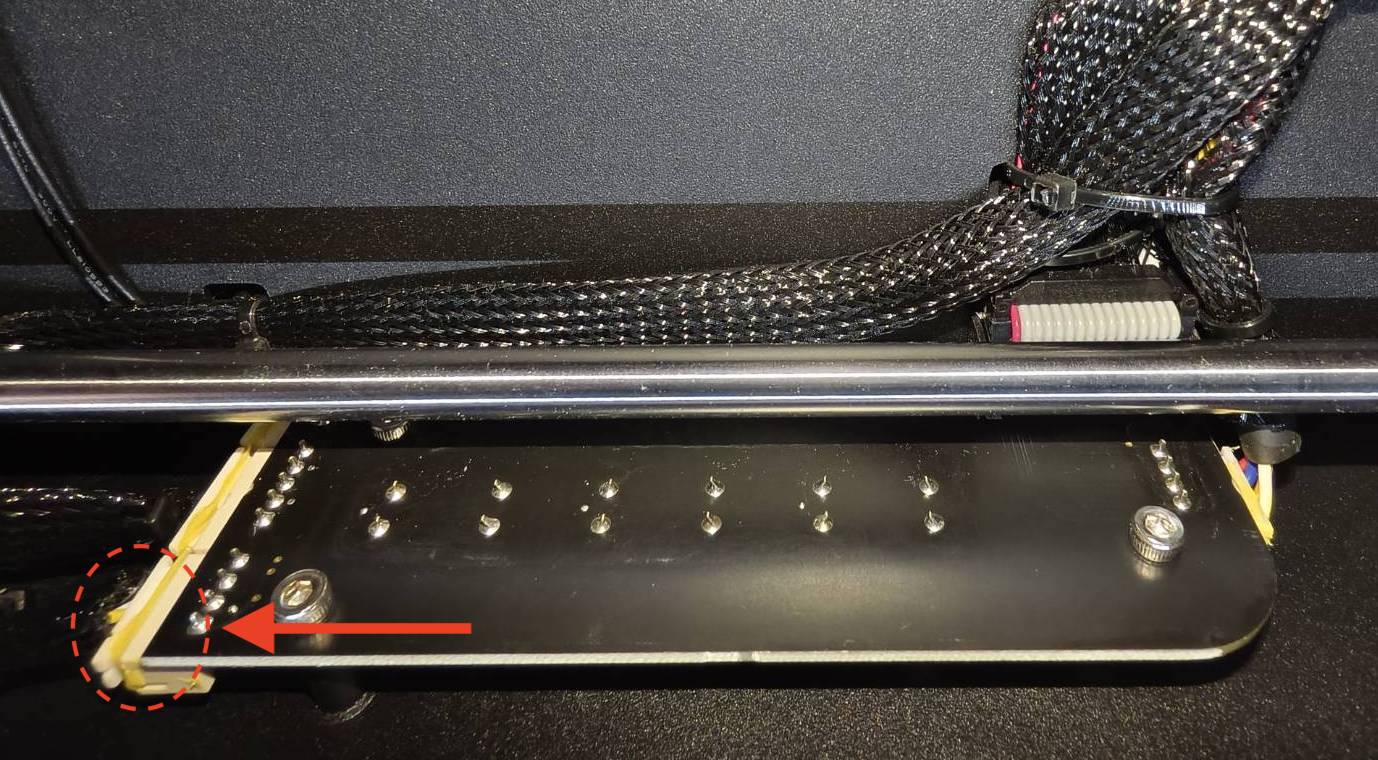

- El cable de 6 pines en la placa LED de la cámara en el cabezal láser.

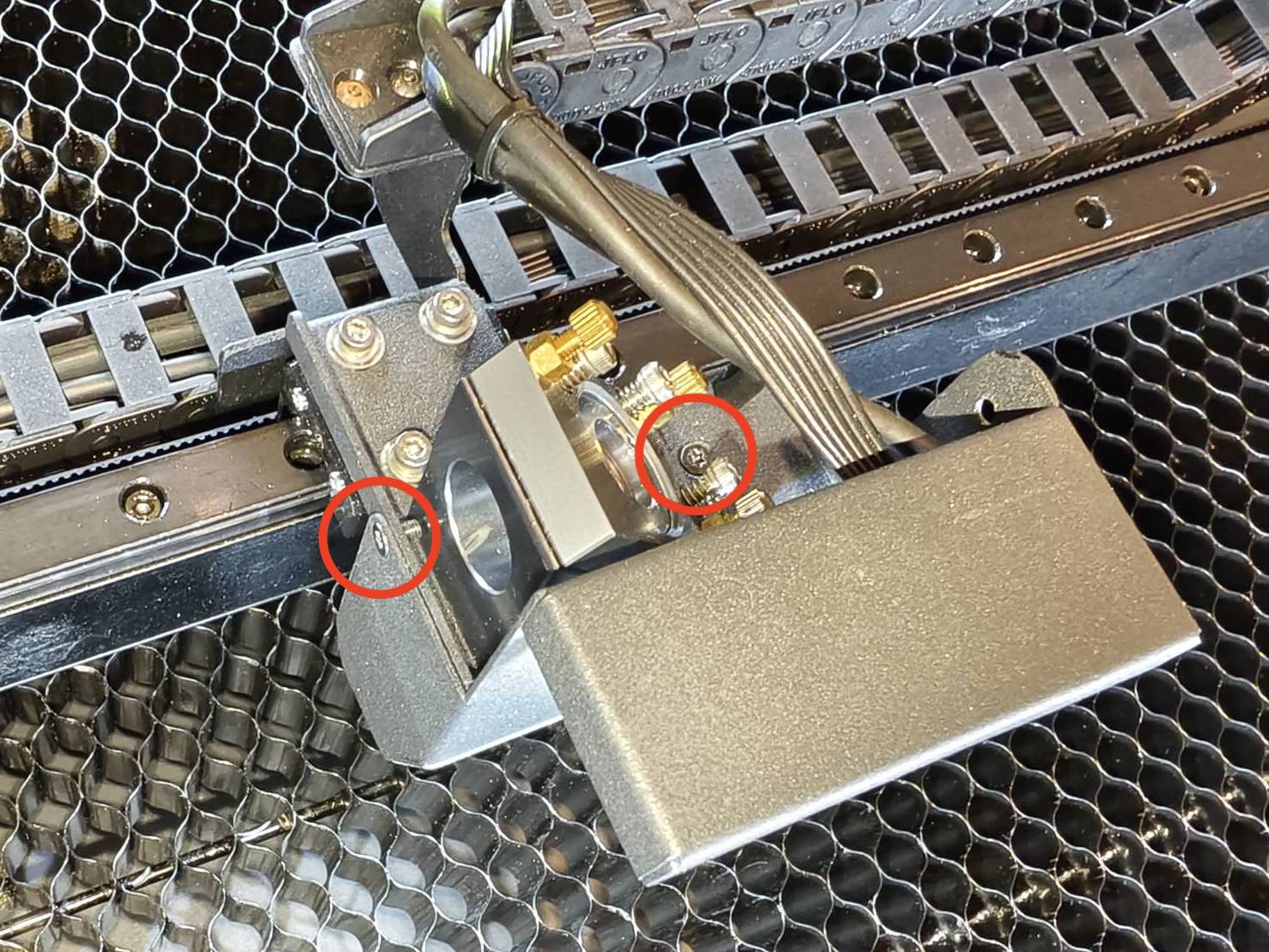

(El protector del cabezal láser debe ser retirado con un destornillador T8.)
Determine el resultado de la prueba y la siguiente acción a tomar.
|
|
Paso C1.3

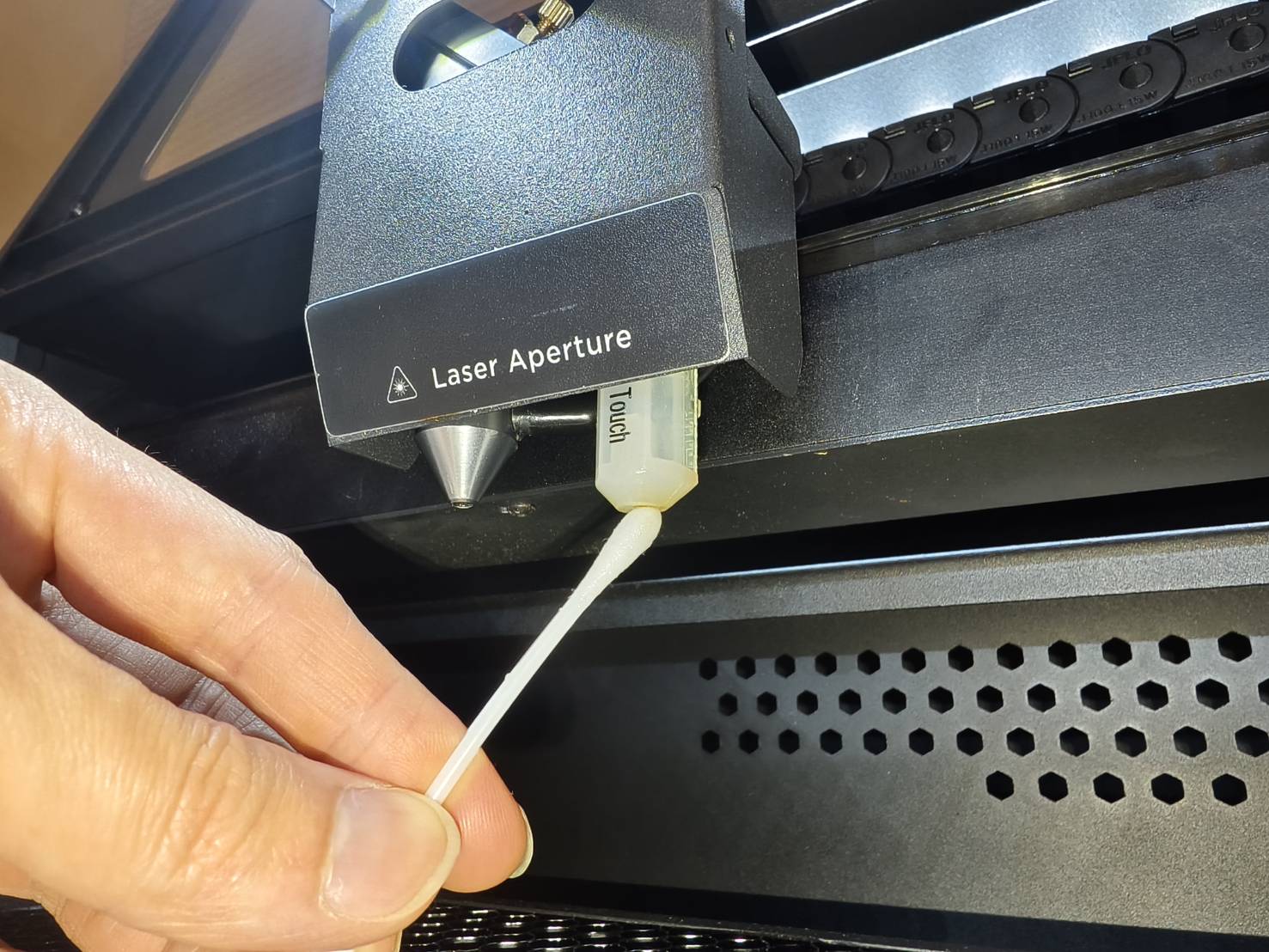

Utilice un hisopo de algodón con alcohol para limpiar la punta del módulo de enfoque automático.
Después de limpiar, intente apagar y encender la máquina para ver si la sonda se despliega.
Determine el resultado de la prueba y la siguiente acción a tomar.
|
|
Paso C1.4
Vuelva a conectar los siguientes cables. Después de eso, compruebe si la sonda se levanta al encender la máquina.
- El cable de 6 pines en la placa del plóter. (La cubierta trasera debe ser retirada con un destornillador T8.) (Consulte el diagrama si su placa de circuito impreso no es la misma que la de la foto).
- El cable de 6 pines en la placa LED de la cámara en el cabezal láser.
(El protector del cabezal láser debe ser retirado con un destornillador T8.)

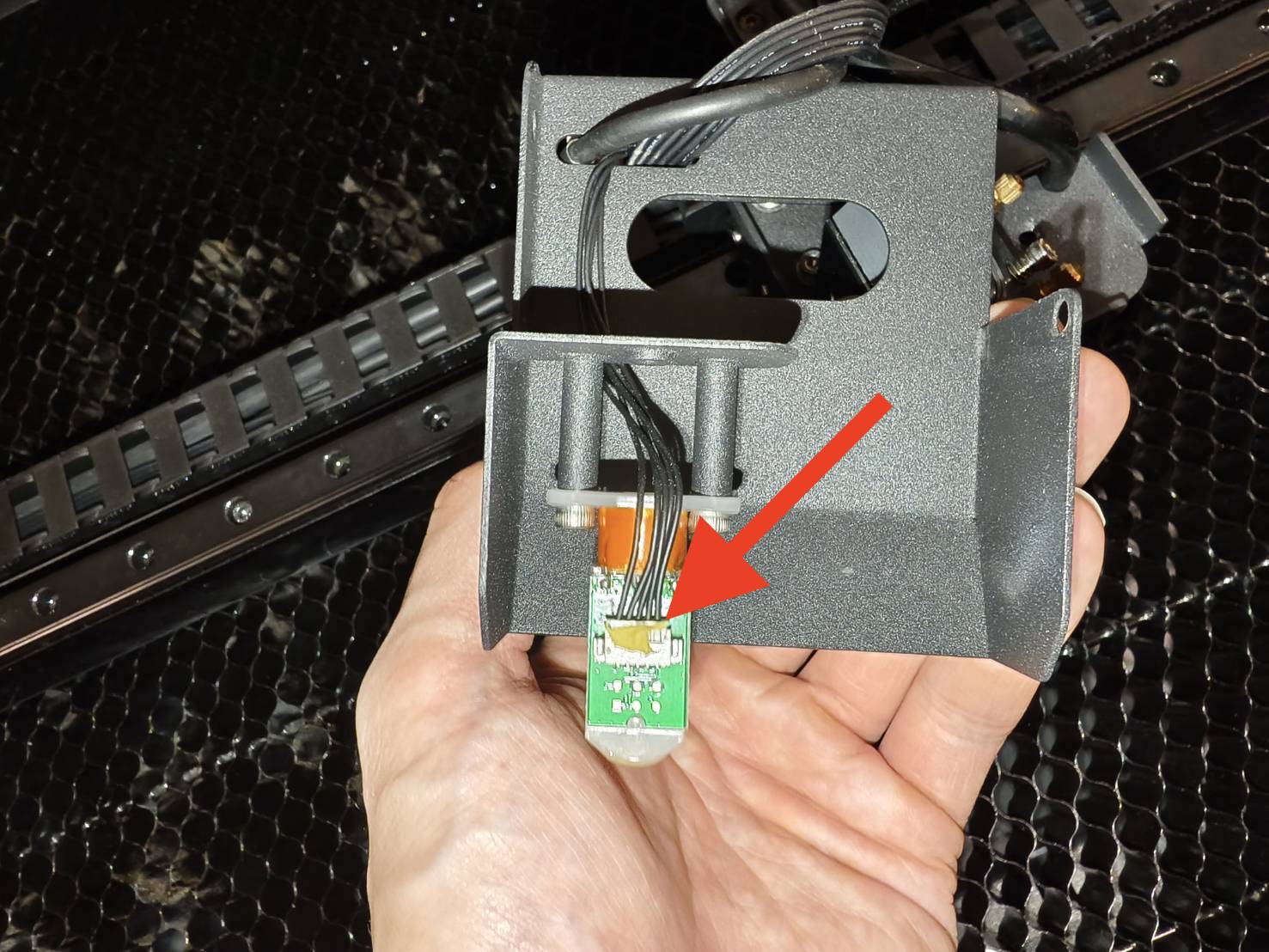

- El cable de 5 pines en la placa LED de la cámara y el módulo de enfoque automático.
Determine el resultado de la prueba y la siguiente acción a tomar.
|
|
Paso C1.5
Vuelva a flashear la tarjeta SD y compruebe si la sonda se despliega al encender la máquina.
Consulte el artículo, 5-24 HEXA - Reflashing SD Card.
Determine el resultado de la prueba y la siguiente acción a tomar.
|
|
Paso C2

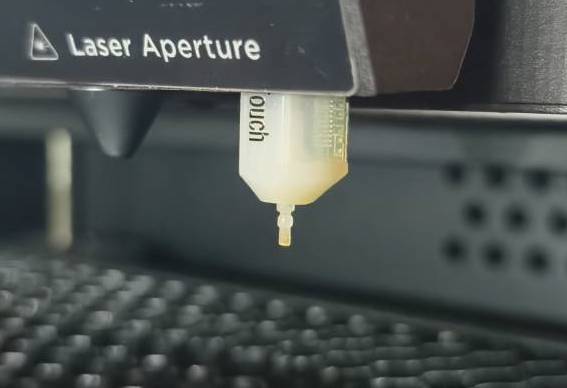

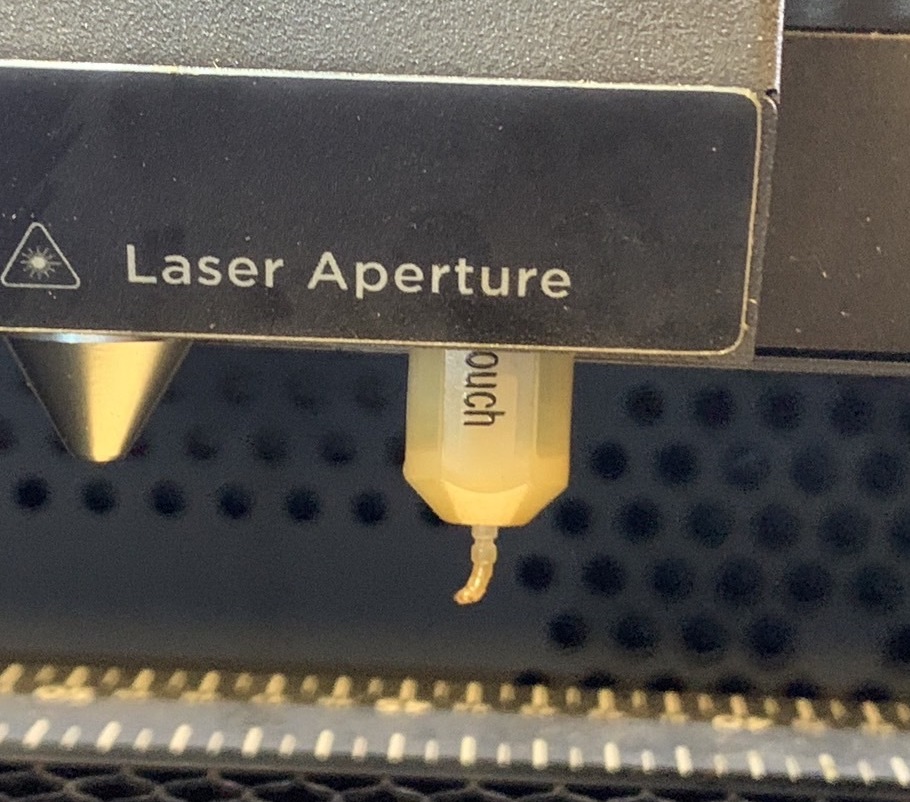

Coloque un material en el área de trabajo y presione dos veces el botón "AF" para ver si el enfoque automático funciona y si la forma de la sonda es normal.
| Compruebe la forma - Buen ejemplo |
| Compruebe la forma - Mal ejemplo |
Determine el resultado de la prueba y la siguiente acción a tomar.
|
|
|
|
Paso C3
Vuelva a conectar los siguientes cables. Después de eso, compruebe si el problema persiste.
- El cable de 6 pines en la placa del plóter. (La cubierta trasera debe ser retirada con un destornillador T8.) (Consulte el diagrama si su placa de circuito impreso no es la misma que la de la foto).
- El cable de 6 pines en la placa LED de la cámara en el cabezal láser.
(El protector del cabezal láser debe ser retirado con un destornillador T8.)
- El cable de 5 pines en la placa LED de la cámara y el módulo de enfoque automático.
Determine el resultado de la prueba y la siguiente acción a tomar.
|
|
Póngase en contacto con el servicio de atención al cliente
- Siga las instrucciones en el enlace a continuación para informar correctamente de un problema a su distribuidor local o al soporte de FLUX. [Contactar con el servicio de atención al cliente]
*La información recopilada, como fotos o vídeos que muestran el problema de su máquina en este artículo, será necesaria para compartirla con el distribuidor o el soporte de FLUX.
