#913 Detección de flujo de aire anormal

FLUX Support Team
  • Actualización



Posibles causas:

  1. El sistema falla (Vuelva a actualizar el firmware, restablezca a los valores de fábrica o vuelva a flashear la tarjeta SD).
  2. La manguera de aire está doblada o dañada.
  3. El tubo transparente de 3 vías (unión en T) en el sensor está doblado o dañado.
  4. La placa base/MB/placa madre no funciona correctamente.
  5. La bomba de aire es demasiado débil.
  6. La bomba de aire es demasiado fuerte. (Menos probable)



Paso 1

Compruebe si sale aire de la boquilla del láser.

  • Entre en el modo de mantenimiento en el panel y active la bomba de aire.
  • Utilice la mano o un trozo de papel para comprobar si sale aire de la boquilla del láser.



Determine el resultado de la prueba y la siguiente acción a realizar.



Paso 1.1

Retire la cubierta lateral para comprobar o volver a conectar los dos pines del cable de la bomba de aire y la manguera de aire conectada a la parte superior de la bomba de aire.

  • Apague la máquina. Retire la cubierta lateral desatornillando estos tornillos T8 y desconecte las dos extensiones USB. (Consulte el diagrama si su placa de PCB no es la misma que la de la foto).

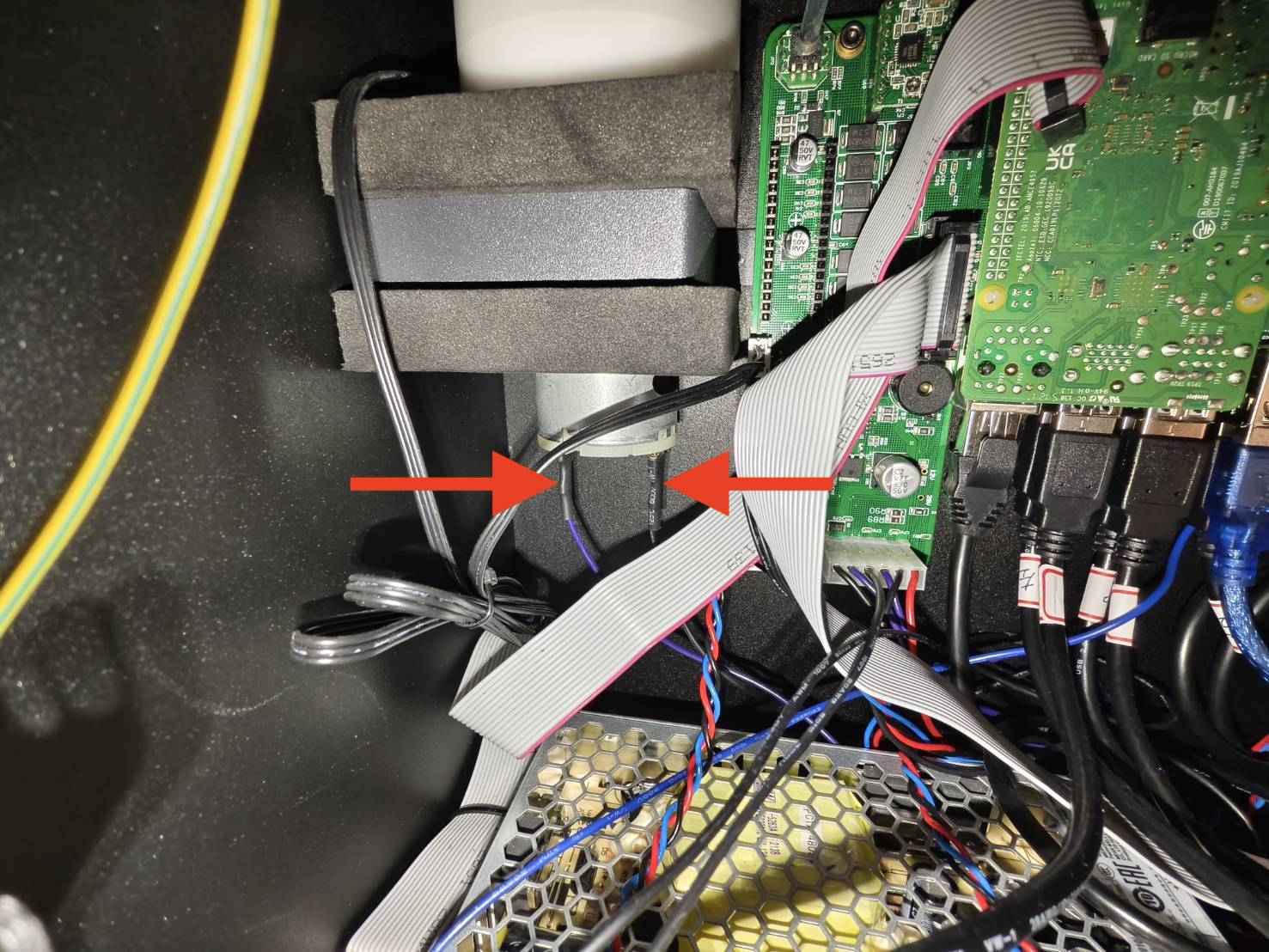

  • Compruebe o vuelva a conectar los dos pines del cable de la bomba de aire.



  • Compruebe la manguera de aire en la bomba de aire.

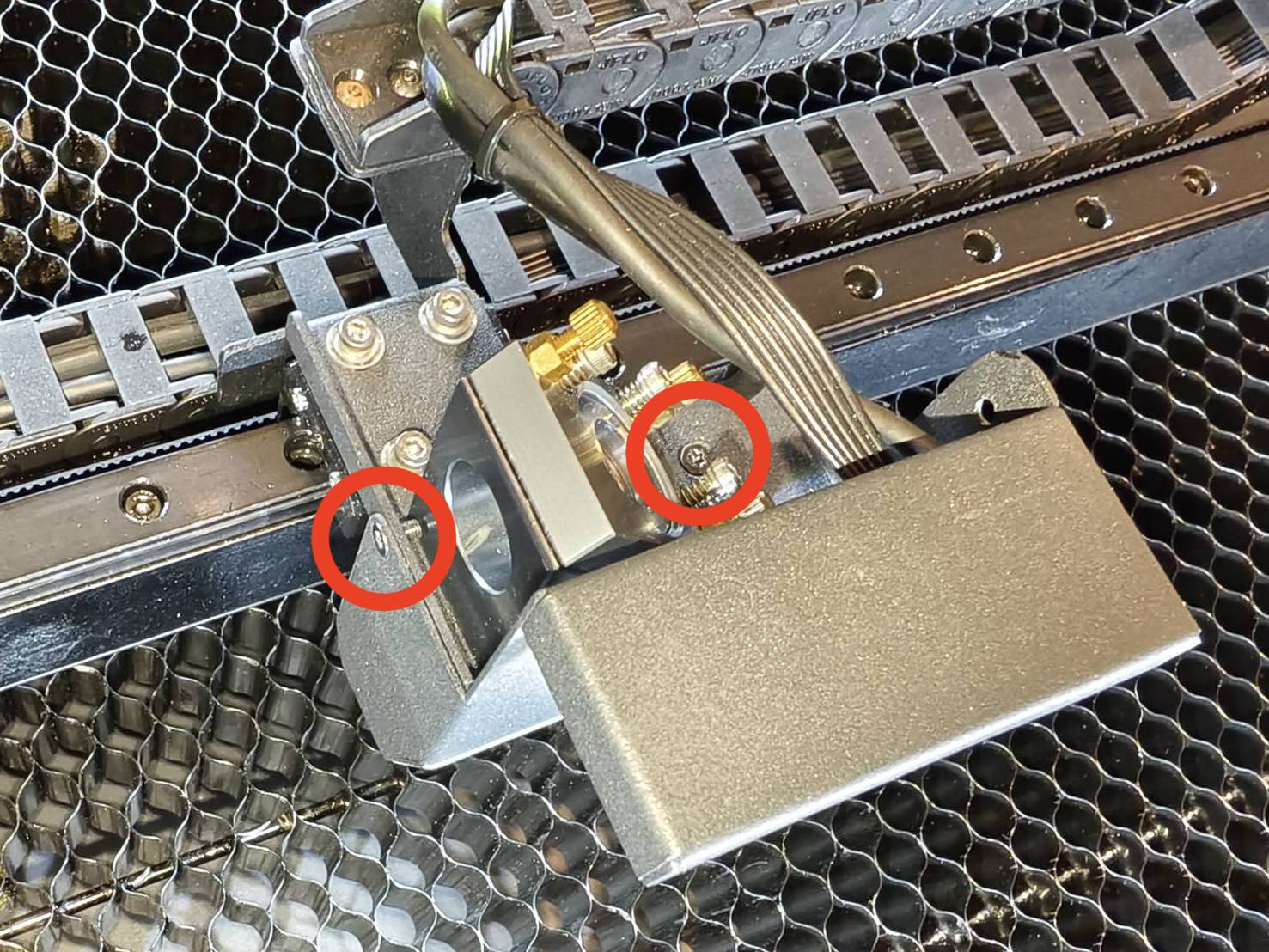

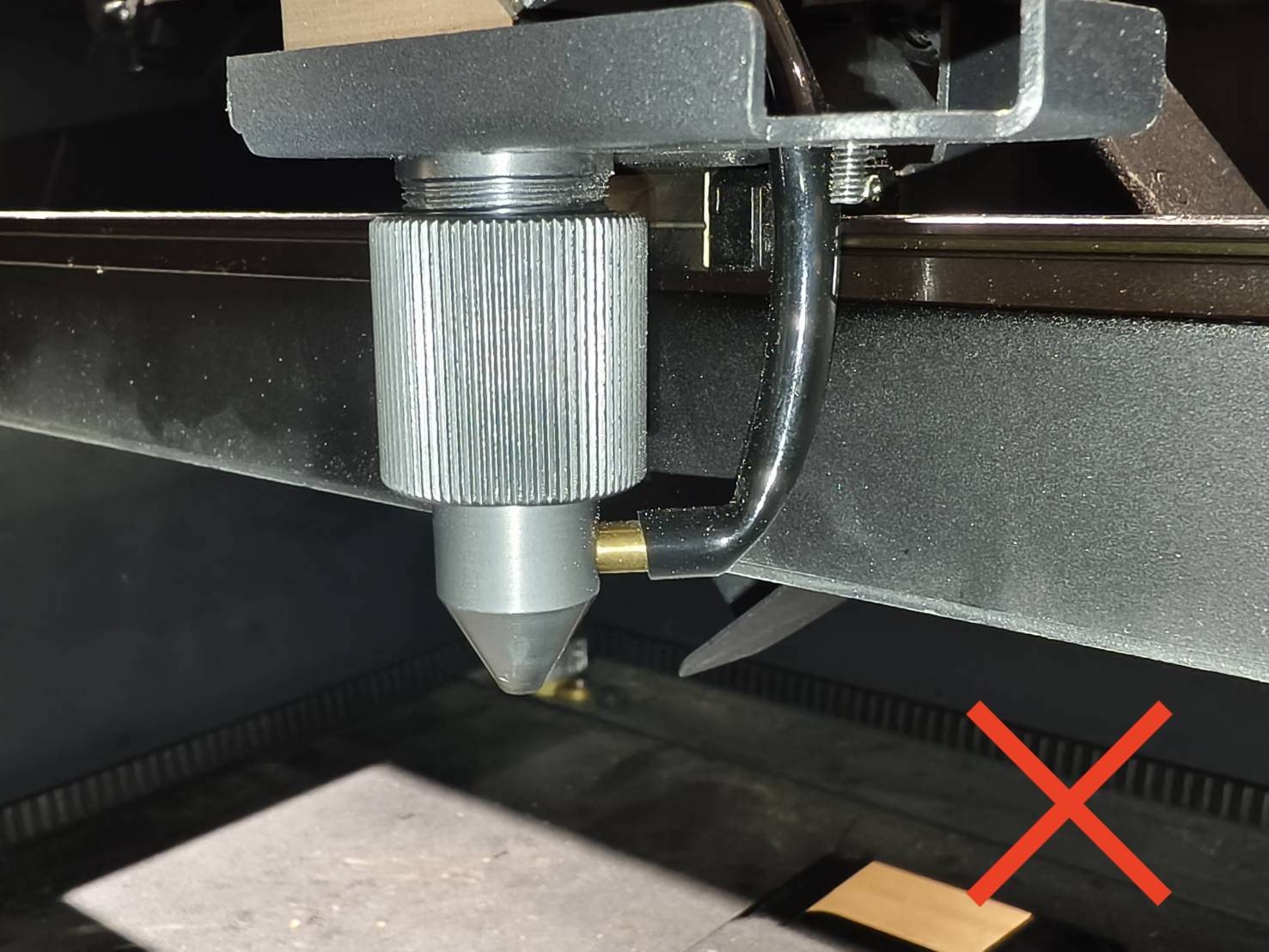

  • Compruebe la manguera de aire en la boquilla del láser. (El protector debe ser retirado).




  • Encienda la máquina y active la bomba de aire para comprobar si sale aire de la boquilla del láser.


Determine el resultado de la prueba y la siguiente acción a realizar.



Paso 1.2

Restablezca la máquina a los valores de fábrica y compruebe si sale aire por la boquilla del láser.

5-30 Restablecimiento a los valores de fábrica



Determine el resultado de la prueba y la siguiente acción a realizar.



Paso 1.3

Vuelva a flashear la tarjeta SD y compruebe si sale aire por la boquilla del láser.

5-24 HEXA - Reflasheo de la tarjeta SD



Determine el resultado de la prueba y la siguiente acción a realizar.



Paso 1.4

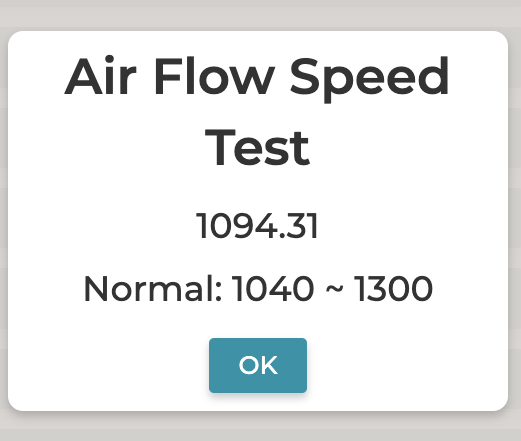

Active el valor del flujo de aire en el panel y mueva el cabezal láser por el área de trabajo para ver si el valor cambia mientras mueve el cabezal láser.



Determine el resultado de la prueba y la siguiente acción a realizar.

  • El valor siempre está dentro del rango normal >> Paso 1.5
  • El valor siempre es menor que el valor mínimo >> Paso 3
  • El valor siempre es mayor que el rango máximo >> Paso 4
  • El valor cambia dentro del valor normal y el máximo >> Paso 4



Paso 1.5

Ejecute una tarea y compruebe si aparece el error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determine el resultado de la prueba y la siguiente acción a realizar.

  • No, el error no aparece >> Problema resuelto
    • Posible causa:
      1. El sistema falló



Paso 2

Active el valor del flujo de aire en el panel y mueva el cabezal láser por el área de trabajo para ver si el valor cambia mientras mueve el cabezal láser.



Determine el resultado de la prueba y la siguiente acción a realizar.

  • El valor siempre está dentro del rango normal >> Paso 2.1
  • El valor siempre es menor que el valor mínimo >> Paso 3
  • El valor siempre es mayor que el rango máximo >> Paso 4
  • El valor cambia dentro del valor normal y el máximo >> Paso 4



Paso 2.1

Ejecute una tarea y compruebe si aparece el error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determine el resultado de la prueba y la siguiente acción a realizar.

  • No, el error no aparece >> La máquina no tiene ningún problema
  • Sí, el error sigue apareciendo >> Paso 2.2



Paso 2.2

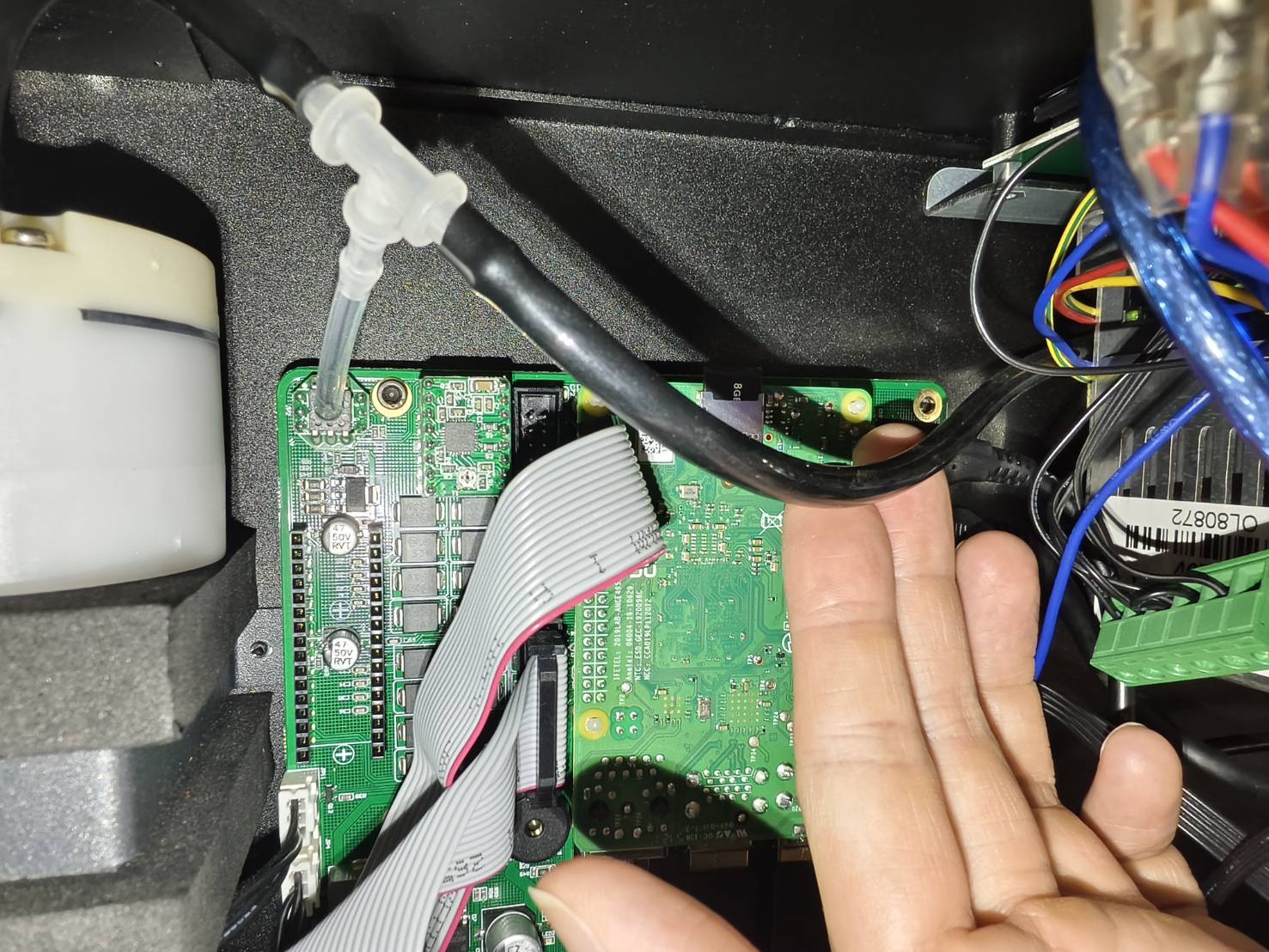

Vuelva a conectar el tubo transparente de 3 vías (unión en T). Ejecute una tarea y compruebe si aparece el error.

  • Apague la máquina. Retire la cubierta lateral desatornillando estos tornillos T8 y desconecte las dos extensiones USB. (Consulte el diagrama si su placa de PCB no es la misma que la de la foto).

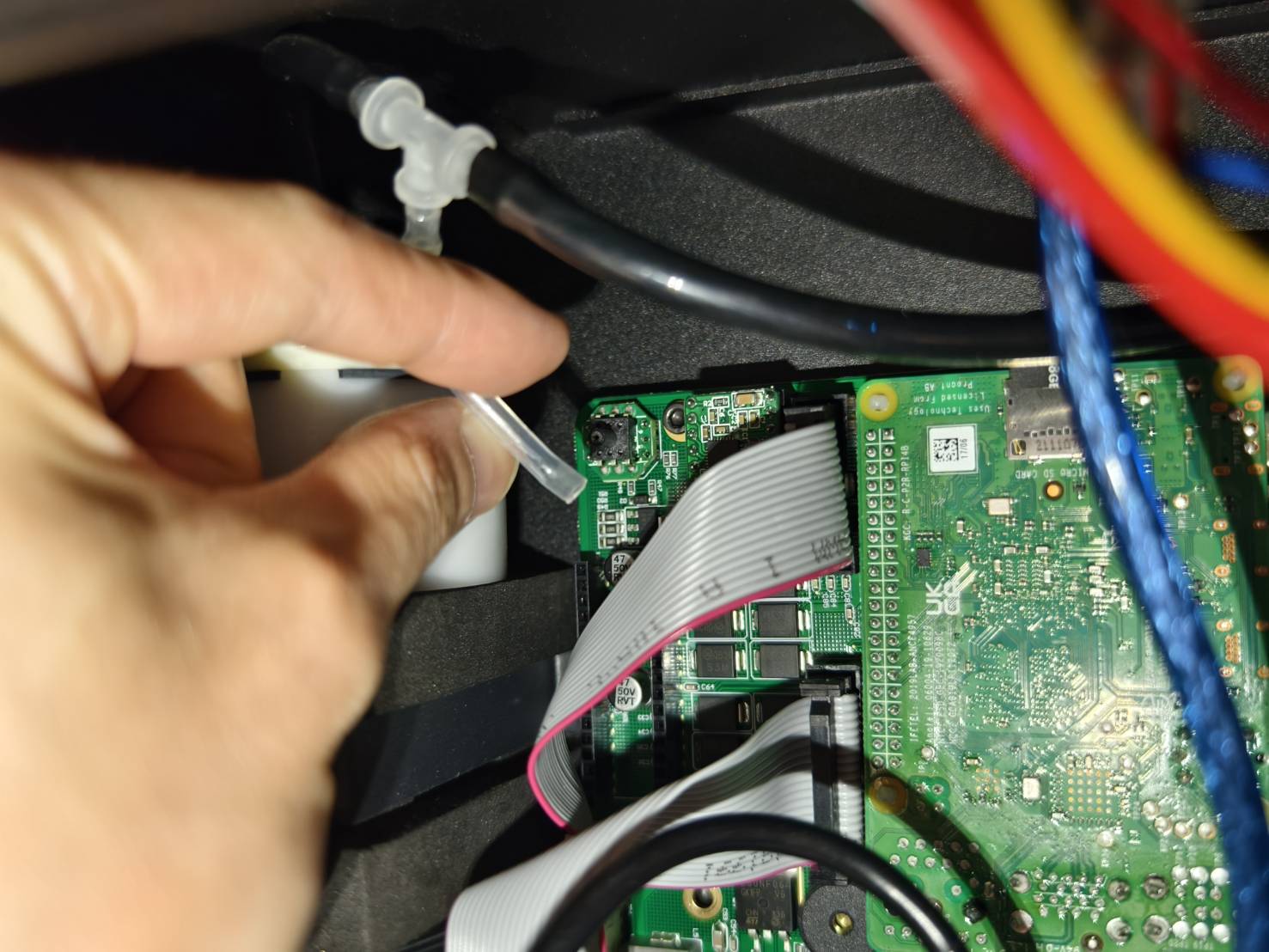

  • Vuelva a conectar el tubo transparente de 3 vías (unión en T).



  • Ejecute una tarea y compruebe si aparece el error.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Determine el resultado de la prueba y la siguiente acción a realizar.

  • No, el error no aparece >> Problema resuelto
    • Posible causa:
      1. La conexión del tubo transparente de 3 vías (unión en T) estaba mal
  • Sí, el error sigue apareciendo >> Paso 2.3



Paso 2.3

Vuelva a flashear la tarjeta SD y ejecute una tarea para ver si aparece el error.

5-24 HEXA - Reflasheo de la tarjeta SD



Determine el resultado de la prueba y la siguiente acción a realizar.

  • No, el error no aparece >> Problema resuelto
    • Posible causa:
      1. El sistema falló



Paso 3

Vuelva a conectar el tubo transparente de 3 vías (unión en T) y compruebe el valor del flujo de aire.

  • Apague la máquina. Retire la cubierta lateral desatornillando estos tornillos T8 y desconecte las dos extensiones USB. (Consulte el diagrama si su placa de PCB no es la misma que la de la foto).



  • Vuelva a conectar el tubo transparente de 3 vías (unión en T).



  • Mueva el cabezal láser y compruebe el valor del flujo de aire.



Determine el resultado de la prueba y la siguiente acción a realizar.

  • El valor siempre está dentro del rango normal >> Paso 3.3
  • El valor siempre es menor que el valor mínimo >> Paso 3.1
  • El valor siempre es mayor que el rango máximo >> Paso 4
  • El valor cambia dentro del valor normal y el máximo >> Paso 4



Paso 3.1

Compruebe si hay alguna fuga o daño en la manguera de aire y en el tubo transparente de 3 vías.

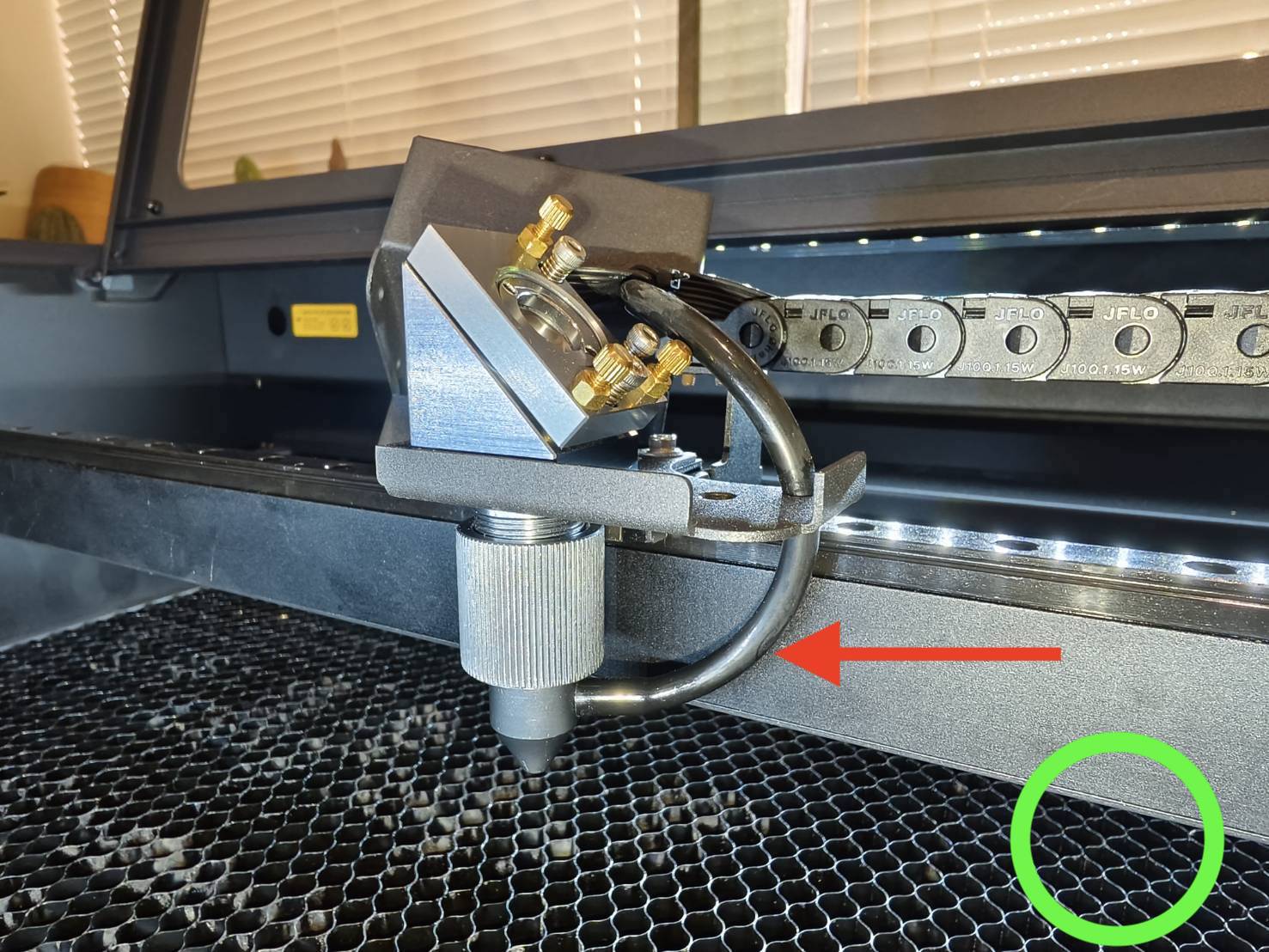

  • Compruebe la manguera de aire en la boquilla del láser. (El protector debe ser retirado).


  • Compruebe la manguera de aire en la bomba de aire.



  • Compruebe el tubo transparente de 3 vías.



  • Compruebe el resto del recorrido de la manguera de aire.

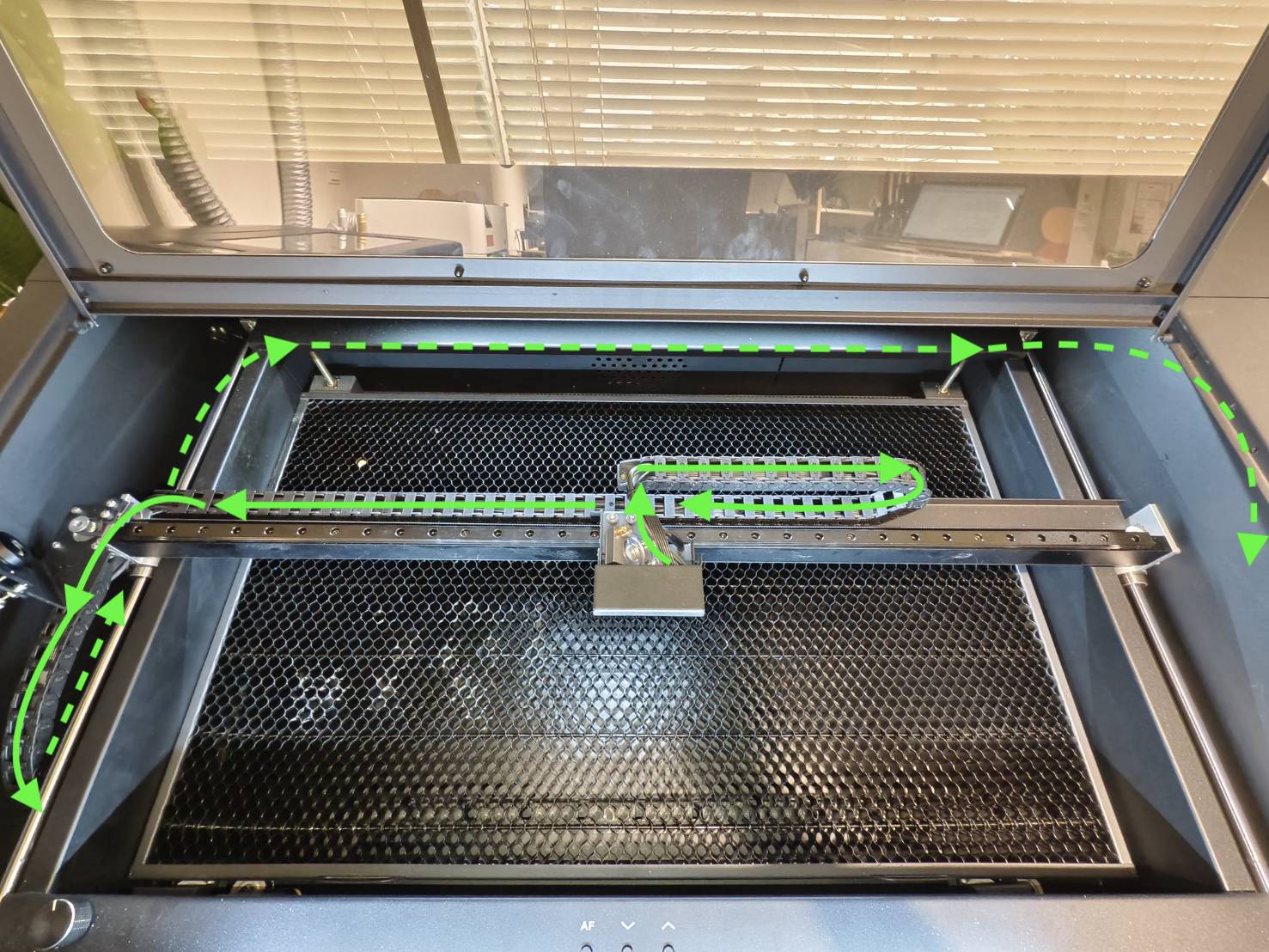

    Disposición general de la manguera de aire

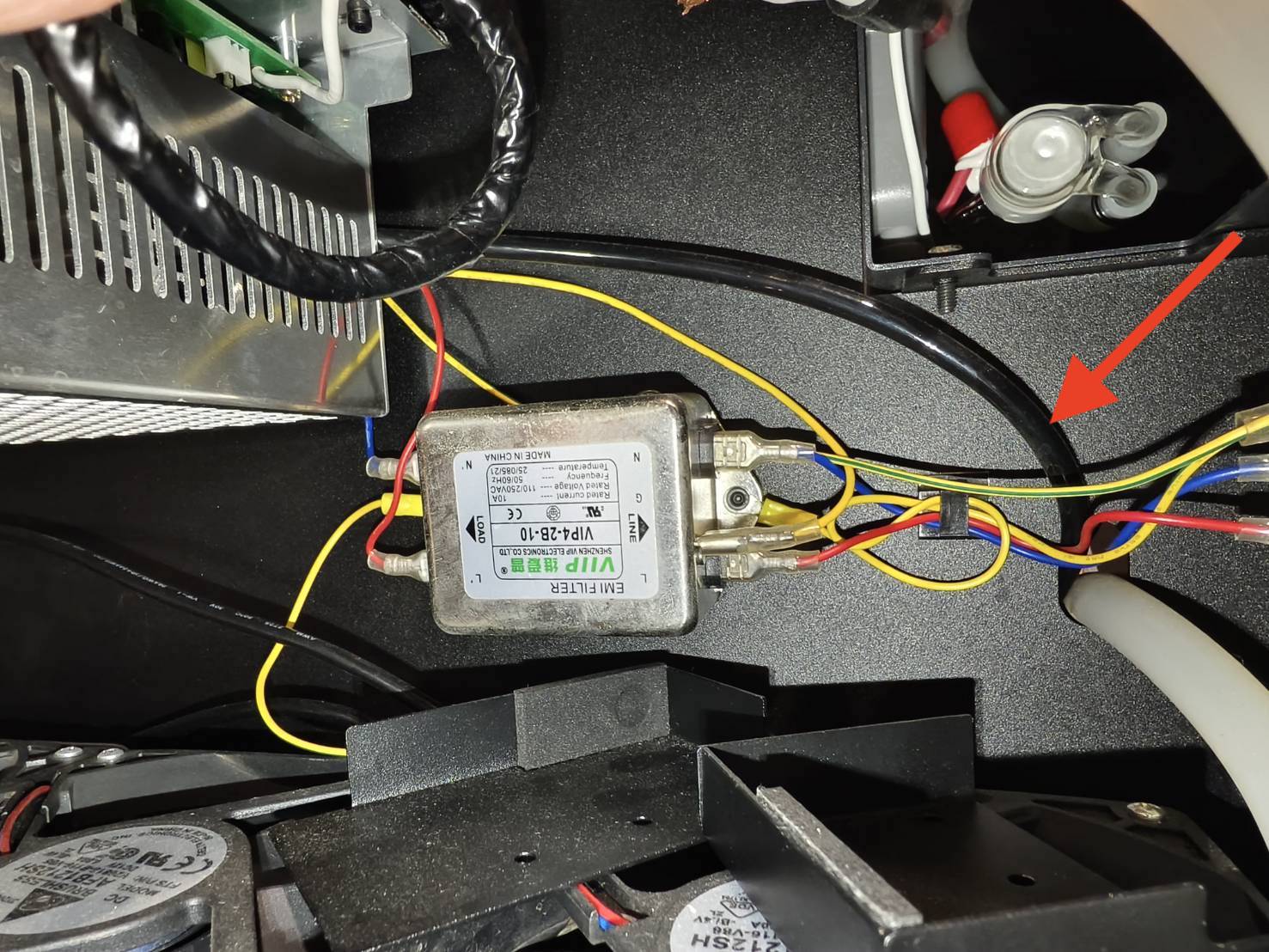

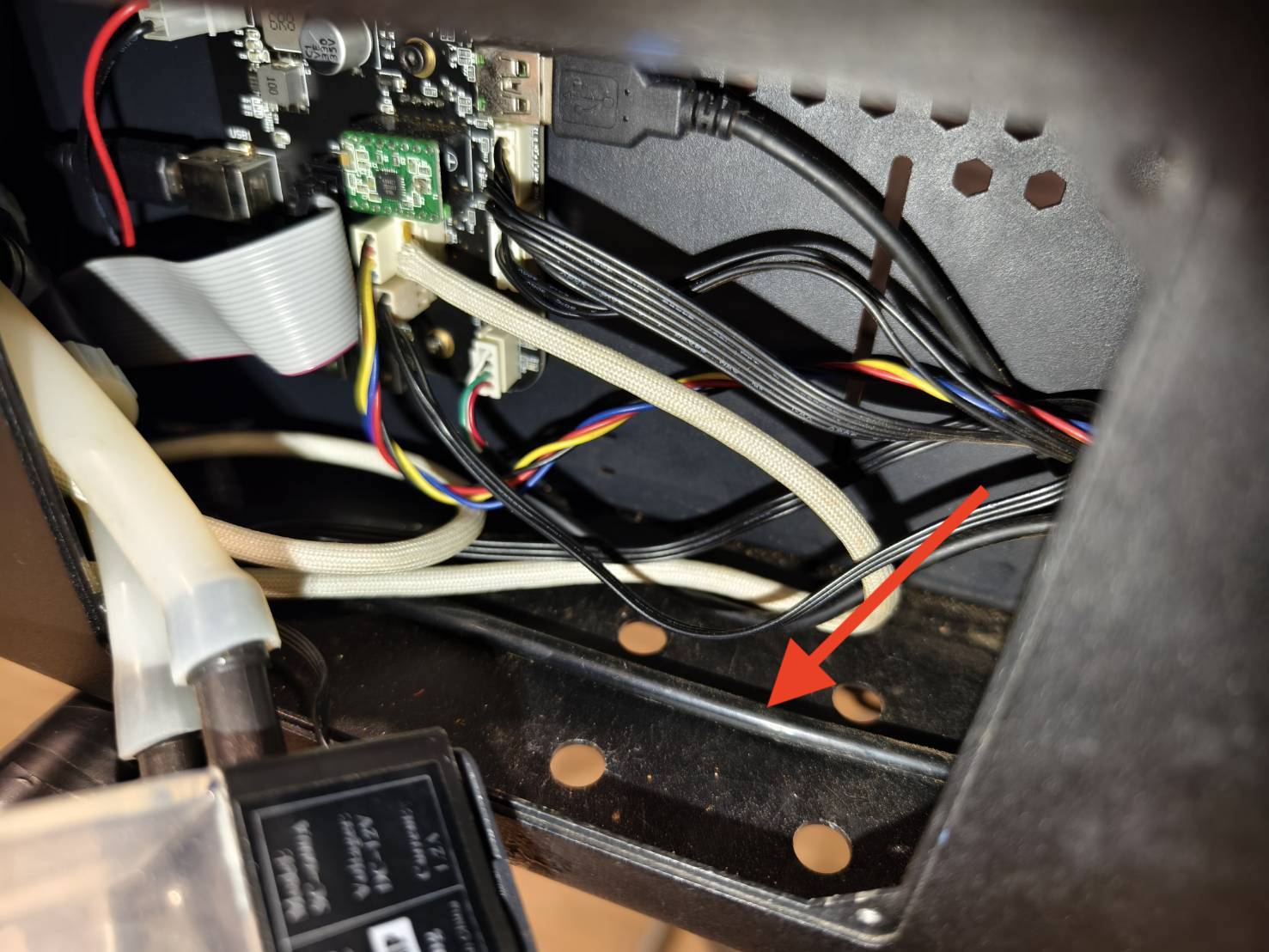

    En la parte trasera de la máquina se puede comprobar una sección de la manguera de aire

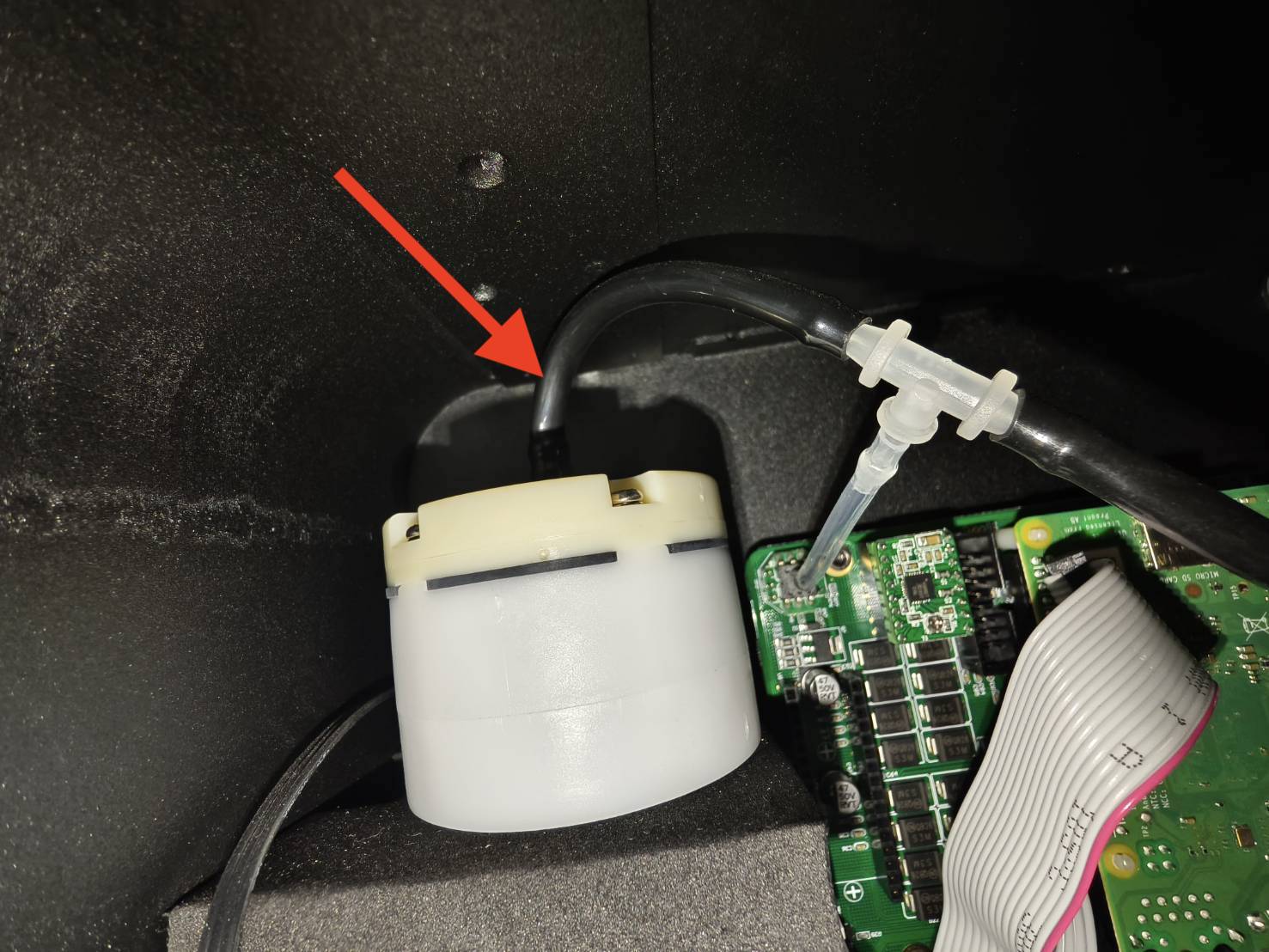

    En el lado de la bomba de aire, se puede comprobar una sección de la manguera de aire



Determine el resultado de la prueba y la siguiente acción a realizar.

  • La manguera de aire y el tubo transparente de 3 vías están en buen estado >> Paso 3.2



Paso 3.2

Vuelva a flashear la tarjeta SD y compruebe si el valor del flujo de aire se normaliza.

5-24 HEXA - Reflasheo de la tarjeta SD



Determine el resultado de la prueba y la siguiente acción a realizar.

  • El valor siempre está dentro del rango normal >> Paso 3.3
  • El valor siempre es menor que el valor mínimo >> Póngase en contacto con el servicio de atención al cliente
    • Posible causa:
      1. La bomba de aire está defectuosa y debe ser reemplazada
      2. La placa base está defectuosa y debe ser reemplazada
      3. El tubo transparente de 3 vías está defectuoso y debe ser reemplazado
  • El valor siempre es mayor que el rango máximo >> Paso 4
  • El valor cambia dentro del valor normal y el máximo >> Paso 4



Paso 3.3

Ejecute una tarea y compruebe si aparece el error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determine el resultado de la prueba y la siguiente acción a realizar.

  • No, el error no aparece >> Problema resuelto
    • Posible causa:
      1. Fallo del sistema
      2. La conexión del tubo transparente de 3 vías (unión en T) estaba mal



Paso 4

Abra la cubierta lateral y compruebe si la manguera de aire negra está doblada en algún punto.

  • Apague la máquina. Retire la cubierta lateral desatornillando estos tornillos T8 y desconecte las dos extensiones USB. (Consulte el diagrama si su placa de PCB no es la misma que la de la foto).



  • Compruebe si la manguera de aire está doblada en algún punto.



Determine el resultado de la prueba y la siguiente acción a realizar.

  • La manguera de aire no está doblada >> Paso 5
  • La manguera de aire está doblada >> Paso 4.1



Paso 4.1

Intente enderezar la sección doblada de la manguera de aire y compruebe el valor del flujo de aire.
No la corte. El propósito aquí es solo aplicar fuerza para enderezar la manguera.



Determine el resultado de la prueba y la siguiente acción a realizar.

  • El valor siempre está dentro del rango normal >> Paso 4.2
  • El valor siempre es menor que el valor mínimo >> Paso 3



Paso 4.2

Ejecute una tarea y compruebe si aparece el error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determine el resultado de la prueba y la siguiente acción a realizar.

  • No, el error no aparece >> Problema resuelto
    • Posible causa:
      1. La manguera de aire estaba doblada pero se puede enderezar y reparar
  • Sí, el error sigue apareciendo >> Paso 4.3



Paso 4.3

Vuelva a flashear la tarjeta SD y ejecute una tarea para ver si aparece el error.

5-24 HEXA - Reflasheo de la tarjeta SD



Determine el resultado de la prueba y la siguiente acción a realizar.

  • No, el error no aparece >> Problema resuelto
    • Posible causa:
      1. El sistema falló



Paso 5

Vuelva a flashear la tarjeta SD y compruebe el valor del flujo de aire.

5-24 HEXA - Reflasheo de la tarjeta SD



Determine el resultado de la prueba y la siguiente acción a realizar.

  • El valor siempre está dentro del rango normal >> Paso 3.3
  • El valor siempre es menor que el valor mínimo >> Paso 3
  • El valor siempre es mayor que el rango máximo >> Paso 5.1
  • El valor cambia dentro del valor normal y el máximo >> Paso 5.1



Paso 5.1

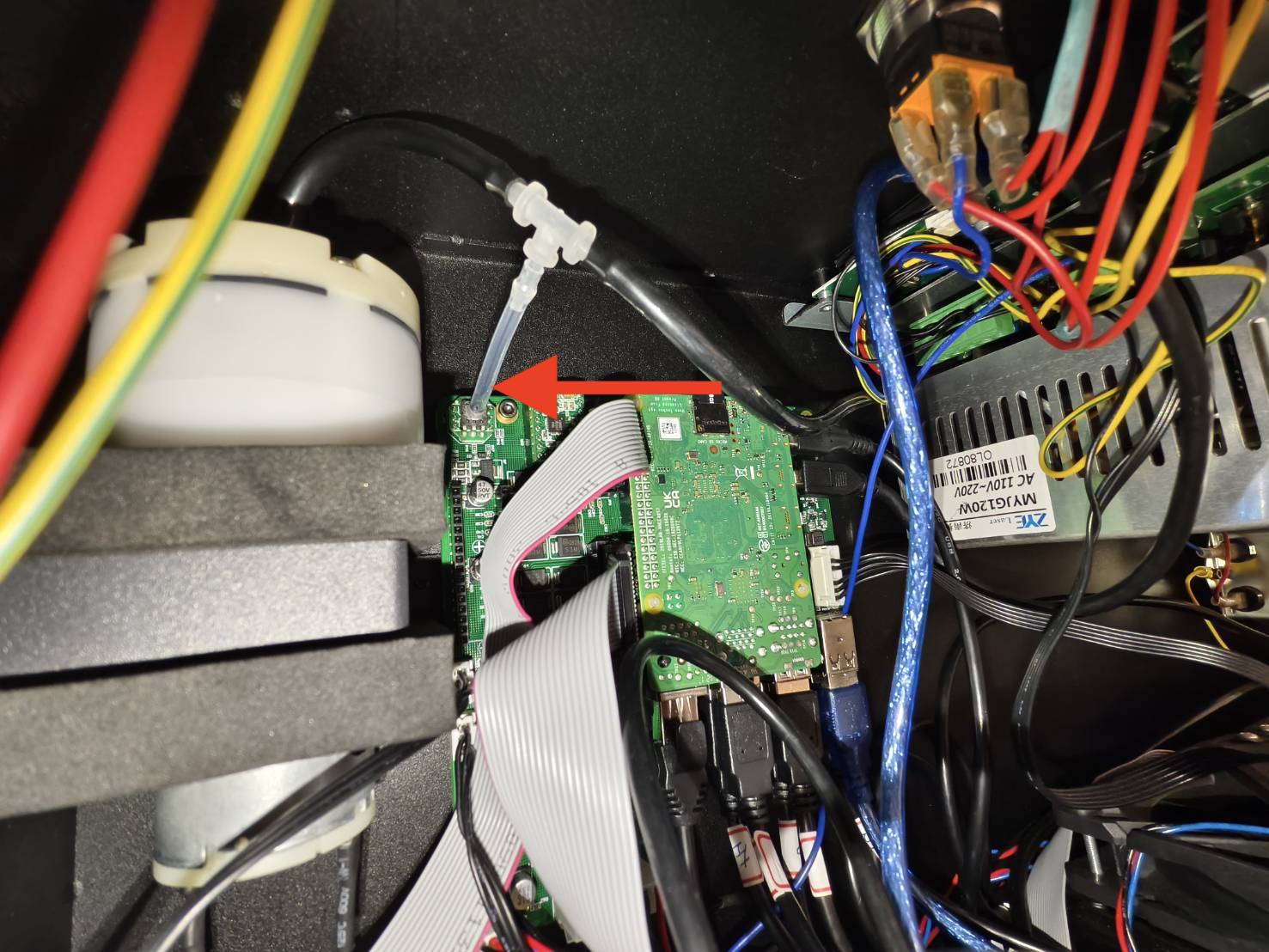

Desconecte el tubo transparente de 3 vías de la placa principal y compruebe si el valor disminuye.



Determine el resultado de la prueba y la siguiente acción a realizar.

  • El valor disminuye y permanece por debajo del rango normal >> Póngase en contacto con el servicio de atención al cliente
    • La bomba de aire está defectuosa y debe ser reemplazada
    • La manguera de aire está doblada en algún lugar y no se puede ver
    • La placa principal está defectuosa y debe ser reemplazada (Menos probable)
    • El tubo transparente de 3 vías está defectuoso y debe ser reemplazado (Menos probable)
  1.



Póngase en contacto con el servicio de atención al cliente

*La información recopilada, como fotos o vídeos que muestren el problema de su máquina en este artículo, será necesario compartirla con el distribuidor o el soporte de FLUX.



#END
