5B-1 La vista previa de la cámara y la posición real de grabado no coinciden o están torcidas.

Descripción

Cuando las posiciones de la vista previa de la cámara y el grabado real no coinciden o están torcidas, generalmente está relacionado con problemas de calibración de la cámara o de la cubierta de la cámara.
Si el desplazamiento es pequeño, se puede ajustar con la función integrada en la máquina. Por favor, consulte los siguientes pasos.

Paso 1

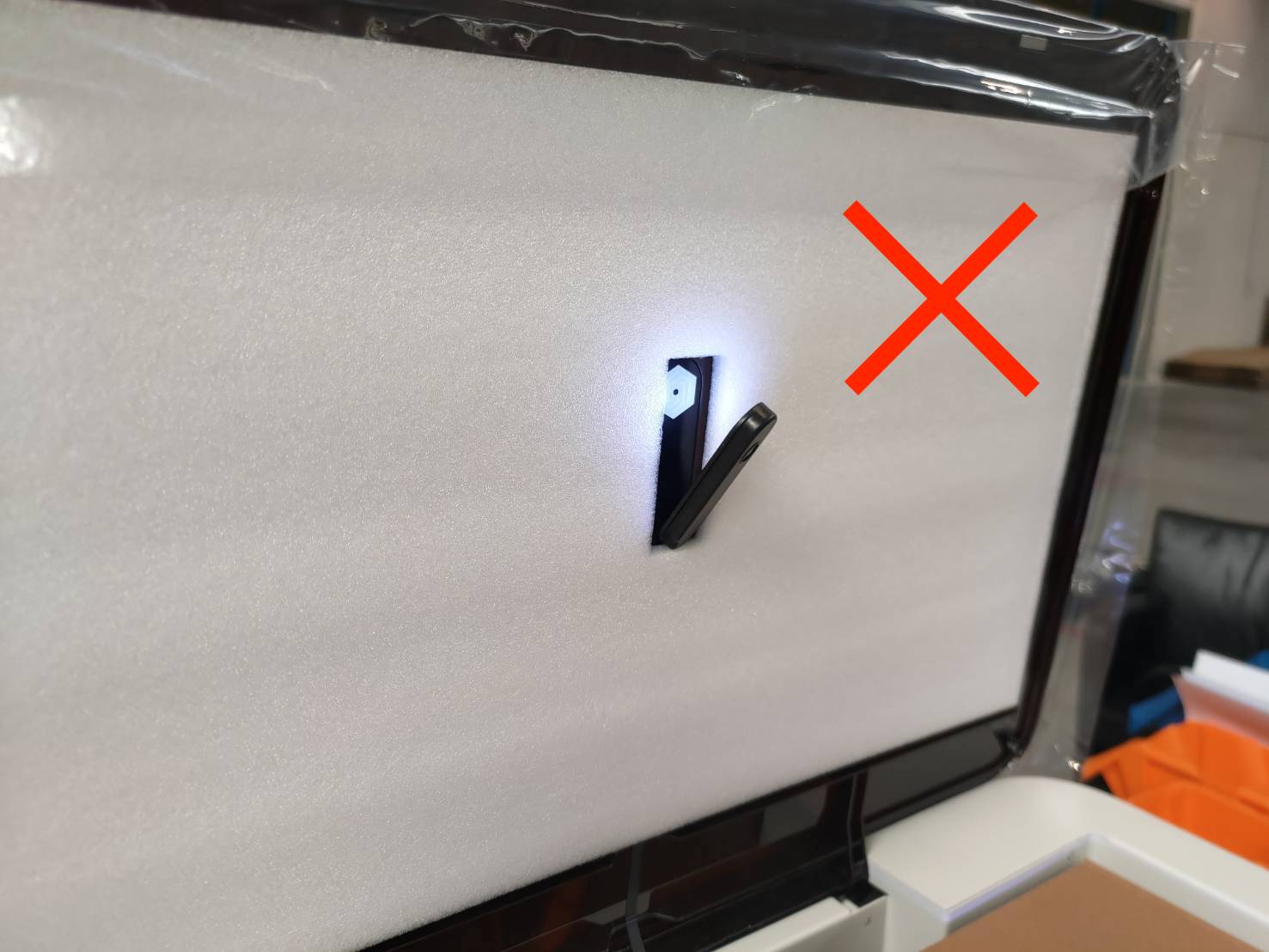

Compruebe si la cubierta de la cámara se ha caído. En circunstancias normales, la cubierta de la cámara debe estar firmemente fijada en la cubierta de la puerta. Por favor, agite la cubierta con los dedos para ver si está firmemente fijada.

Determine el resultado y la siguiente acción a tomar:

Paso 1.1

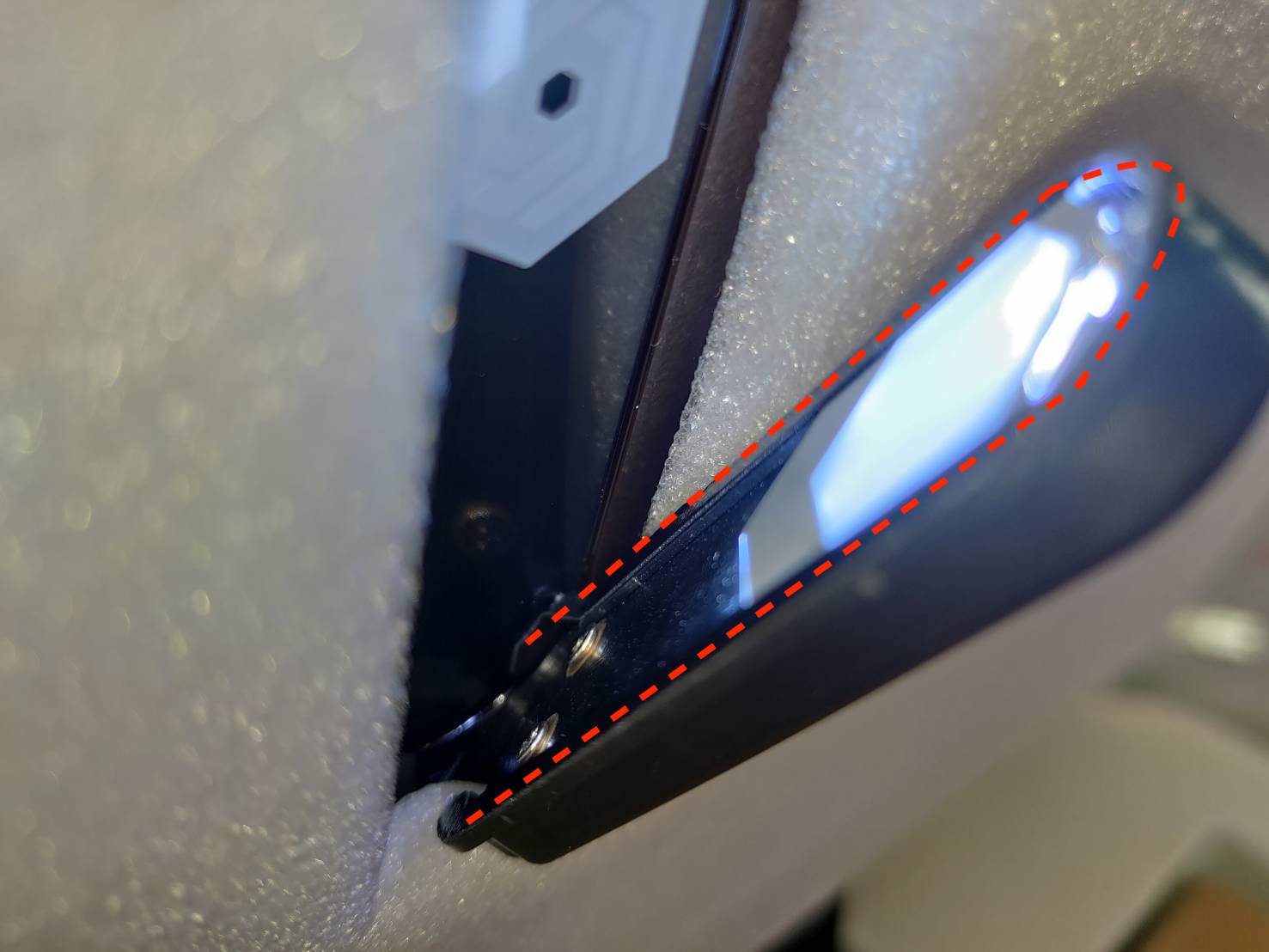

Aplique pegamento instantáneo en el borde de la cubierta como se indica en la foto de abajo.

Determine el resultado y la siguiente acción a tomar:

Paso 2

Compruebe si los ocho tornillos de la cubierta de la puerta y la chapa metálica están apretados. (8 unidades de tornillos T8)

Paso 3

Según el módulo que tenga, consulte el siguiente enlace para realizar la calibración de la cámara y probar la vista previa posteriormente.

Módulo láser de diodo de 10W/20W	Módulo láser infrarrojo de 2W	Módulo de impresión

Determine el resultado y la siguiente acción a tomar:

Paso 4

Ador tiene una función integrada que puede ajustar manualmente la posición de la vista previa de la cámara.
Consulte el artículo para obtener más instrucciones.
5-28 Ajuste manual de desplazamiento de la cámara

Determine el resultado y la siguiente acción a tomar:

Paso 4.1

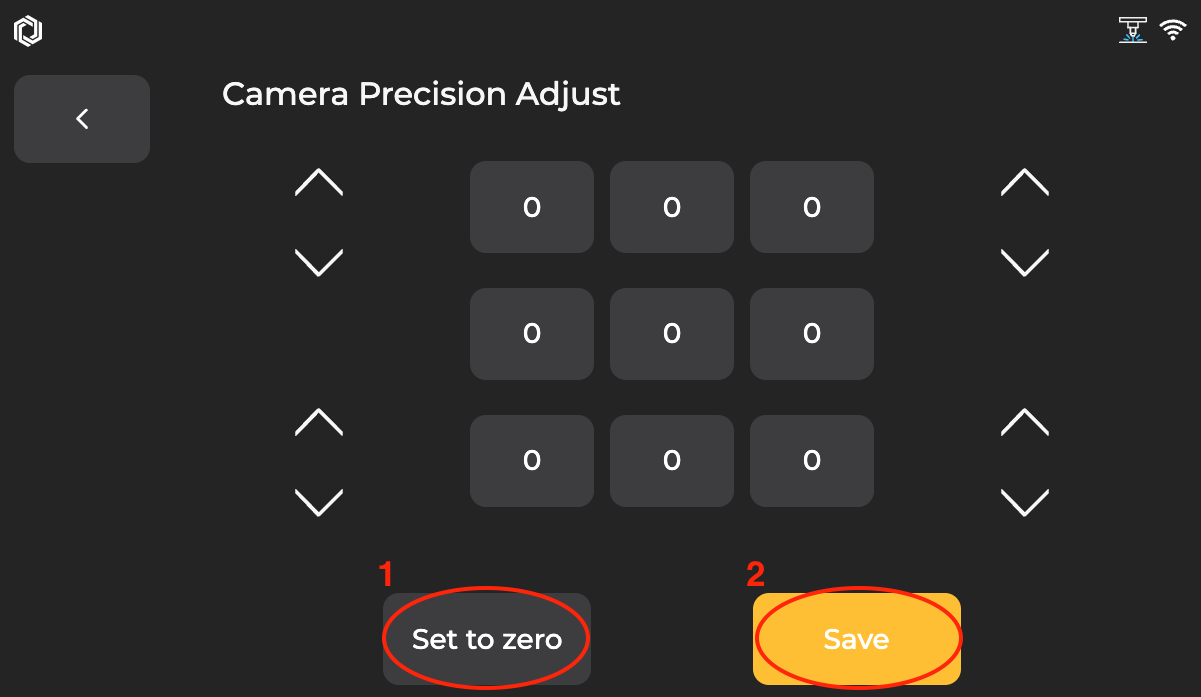

Establezca todos los valores en cero y vuelva a comprobar la vista previa de la cámara.

Determine el resultado y la siguiente acción a tomar:

Paso 5 - Póngase en contacto con el servicio de atención al cliente

• Asegúrese de que las fotos de la vista previa y los valores de configuración de desplazamiento estén preparadas para que podamos analizarlas.

*La información recopilada, como fotos o videos que muestran el problema de su máquina en este artículo, será necesaria para compartirla con el distribuidor o el soporte de FLUX.
