#904 Kotiasemaan siirtyminen epäonnistui/Kotiasemaan siirtymisen ongelmat/Ei pysty siirtymään kotiasemaan

FLUX Support Team
  • Päivitetty

Kuvaus

Huomaa, että #904-virheen syyt voivat vaihdella. Ongelma saattaa jatkua alla olevien vaiheiden suorittamisen jälkeenkin. Voit kuitenkin kerätä hyödyllistä tietoa, joka auttaa FLUX-tiimiä selvittämään ongelman tehokkaammin.



Mahdolliset syyt:

  1. Järjestelmä ei toimi (Päivitä laiteohjelmisto uudelleen tai palauta laite tehdasasetuksiin.)
  2. Emolevy on viallinen.
  3. Rajakytkin on viallinen.
  4. Ohjainkiskot ovat ruostuneet tai vaurioituneet.
  5. X-akseli ei ole vaakasuorassa.
  6. Ohjainpiiri (DriverIC) on viallinen.
  7. Askelmoottori on viallinen.
  8. Piirturikortti on viallinen. (Epätodennäköisempi)
  9. Nauhakaapeli on viallinen. (Epätodennäköisempi)



Vaihe 1 - Tarkista, onko laserpää fyysisesti jumissa:

  • Sammuta laite ja irrota virtajohto.


  • Liikuta laserpäätä manuaalisesti kaikkiin neljään kulmaan.Step_1.gif

Määritä tulos ja seuraava toimenpide:


Vaihe 1.1 - Voitele kiskot:

  • Katso kiskojen voiteluohjeet alla olevasta linkistä.
  • Voitelun jälkeen kokeile liikuttaa laserpäätä uudelleen ja tarkista, liikkuuko se kuten vaiheessa 1.

Määritä tulos ja seuraava toimenpide:

  • Kyllä, se liikkuu kuten videossa vaiheessa 1. >> Ongelma ratkaistu

Esimerkkejä raportoitavista kuvista tai videoista:

X-akselin kisko:

Y-akselin kisko - vasen:

Y-akselin kisko - oikea




Vaihe 2 - Sulje pois laiteohjelmiston ongelmat:

Epäonnistunut laiteohjelmiston asennus voi aiheuttaa kotiutusvirheitä. Tehdasasetusten palauttaminen voi tehokkaasti poistaa laiteohjelmisto-ongelmien mahdollisuuden.

  • Palauta ensin tehdasasetukset (Pääsivu > Laite > Seuraava sivu > Palauta tehdasasetukset > Kyllä)
  • Noudata sitten linkissä olevia ohjeita Laitteen laiteohjelmiston päivittäminen ja varmista, että se on päivitetty uusimpaan versioon.

  • Yritä kotiuttamista uudelleen päivityksen valmistuttua.


Määritä tulos ja seuraava toimenpide:

  • Kyllä, ie kotiutuu onnistuneesti yllä mainittujen vaiheiden jälkeen >> Ongelma ratkaistu.
  • Ei, kotiutusongelma jatkuu yllä mainittujen vaiheiden jälkeen >> Siirry Vaihe 3



Vaihe 3 - Tarkista emolevyn signaalit

Emolevyllä on neljä oranssia LED-valoa, jotka edustavat laitteen eri osia.

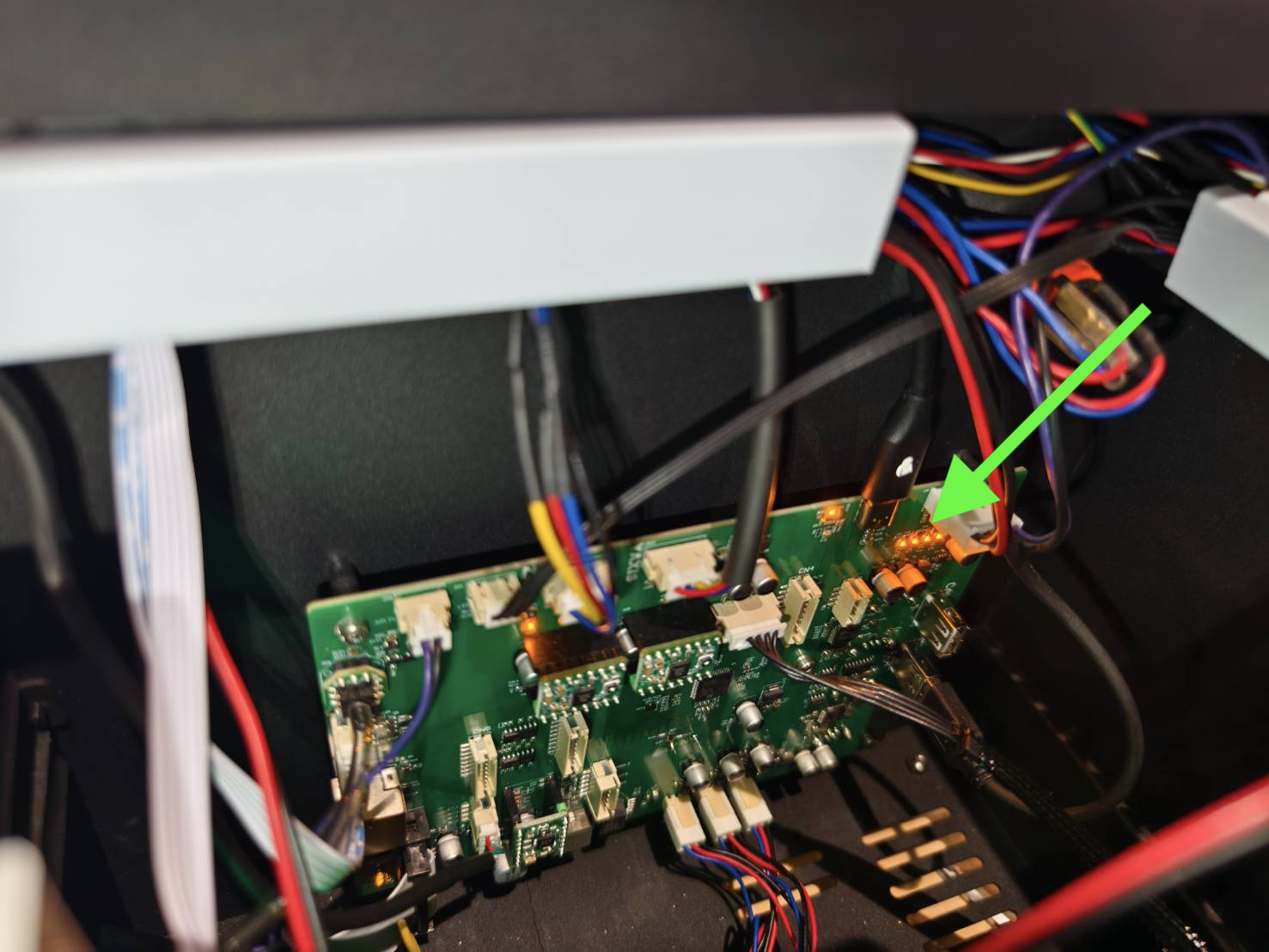

  • Löytääksesi valot, avaa sivukansi nähdäksesi laitteen sisäpuolen.

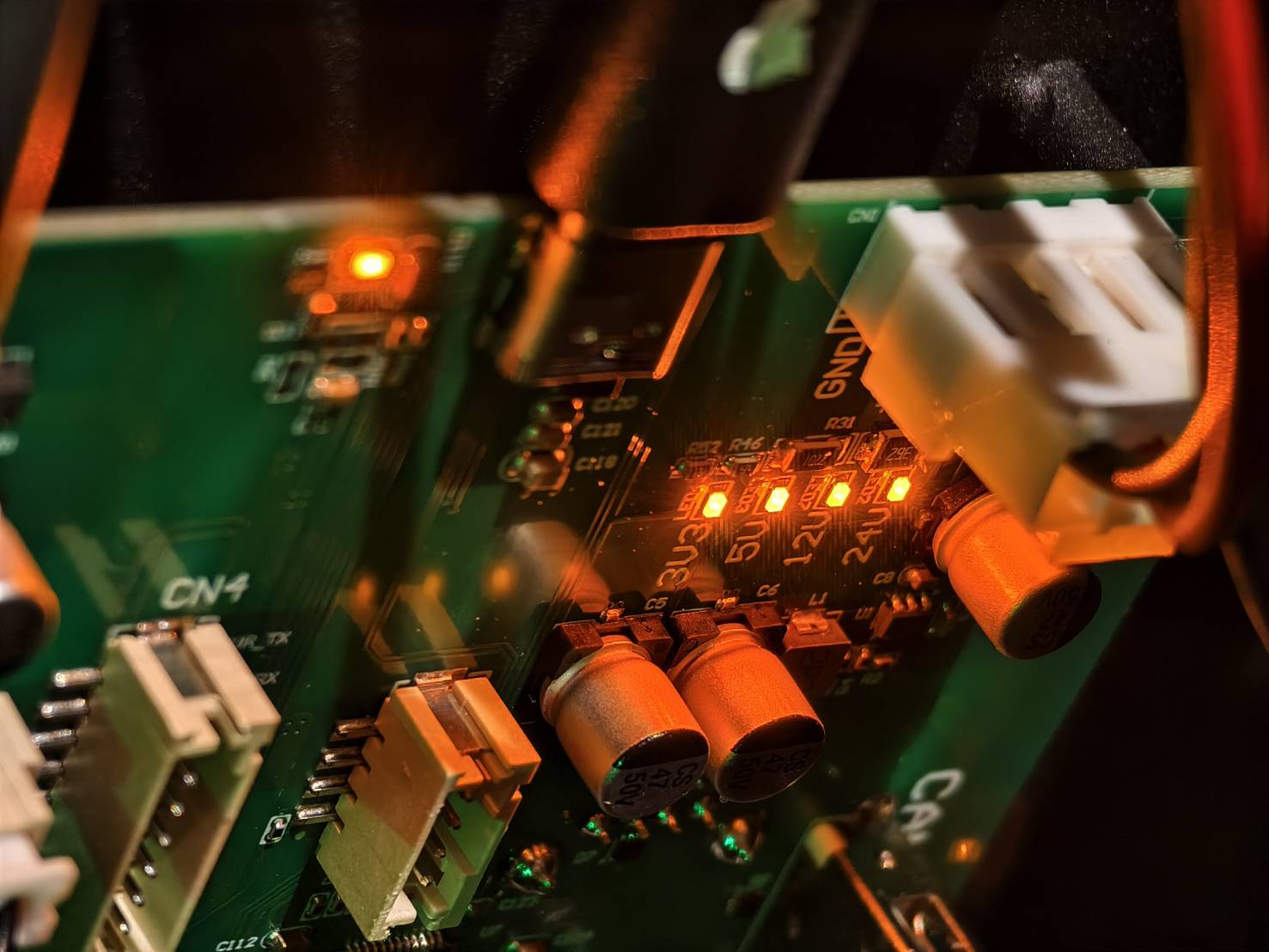

  • Löydät neljä valoa. Katso alla olevia kuvia. Valot ilmaisevat eri virtalähteiden tilan. (3.3V, 5V, 12V, 24V)

Määritä tulos ja seuraava toimenpide:

  • Kaikki valot palavat jatkuvasti, eikä mikään niistä vilku >> Siirry Vaiheeseen 4
  • Yksi tai useampi valo on sammunut tai vilkkuu >> Tallenna video kotiutumisen epäonnistumisesta ja neljästä valosta >> Ota yhteyttä asiakastukeen ilmoittaaksesi ongelmasta
  • Mahdollinen syy:
    1. Emolevy on viallinen ja se on vaihdettava.
    2. Laserin virtalähde on viallinen ja se on vaihdettava.
    3. DC-kaapeli on vaurioitunut ja se täytyy vaihtaa.



Vaihe 4 - Tarkista rajakytkimet

Rajakytkintä käytetään laserpään pysäyttämiseen, kun se saavuttaa ääriasennon.

Viallinen rajakytkin voi aiheuttaa kotiasemaan siirtymisen ongelmia, jolloin laserpää ei pysähdy tai pysähtyy liian aikaisin.

Katso alla olevasta videosta, reagoivatko rajakytkinkuvakkeet oikein painettaessa.

▵Painettu = kuvake sulkeutuu
▵Ei painettu = kuvake avautuu

X- ja Y-rajakytkimien tarkistus


Määritä tulos ja seuraava toimenpide:

  • Sekä X- että Y-akseli toimivat oikein kuten videossa >> Siirry Vaiheeseen 5
  • Yksi tai molemmat eivät toimi >> Tallenna video, joka näyttää ongelmasi (Videoesimerkki) ja siirry Ota yhteyttä asiakastukeen
    • Pahdollinen syy:
      1. Emolevy on viallinen
      2. Rajakytkin on viallinen
      3. Piirturilevy on viallinen (Epätodennäköisempi)
      4. Lattakaapeli on viallinen (epätodennäköisempi vaihtoehto)



Vaihe 5 - Tarkista automaattitarkennuksen toiminta

Suorita automaattitarkennus ja tarkista sen toimivuus.


Napsauta AF-painiketta ja katso, toimiiko se asianmukaisesti.

Määritä tulos ja seuraava toimenpide:

  • Kyllä, automaattitarkennustoiminto toimii moitteettomasti >> Vaihe 6
  • Ei, automaattitarkennustoiminto ei toimi kunnolla >> Kuvaa tilanne videolla noudattaen yllä olevaa videota ja Ota yhteyttä asiakastukeen.
    • Pahdollinen syy:
      1. Emolevy on viallinen ja se täytyy vaihtaa.
      2. Ohjain-IC(t) on viallinen ja se täytyy vaihtaa.
      3. Laserin virtalähde on viallinen ja se täytyy vaihtaa (epätodennäköisempi vaihtoehto).



Vaihe 6 - Vaihda Y-akselin ja Z-akselin ohjain-IC(t):

Ohjain-IC on emolevyllä oleva komponentti, jota käytetään moottorin ohjaamiseen laserpään liikuttamiseksi eri suuntiin. Tässä vaiheessa testaamme, johtuuko kotiutumisvirhe ohjain-IC:stä.

  1. Sammuta laite.
  2. Avaa laitteen sivukansi kuten kohdassa Vaihe 3.
  3. Irrota Z-akselin ohjain-IC.
    (Jos emolevysi ei ole samanlainen kuin videossa, katso kaaviota.)
  4. Irrota Y-akselin ohjain-IC. Katso kaaviota.
    (Jos emolevysi ei ole samanlainen kuin videossa, katso kaaviota.)
  5. Vaihda molemmat ohjain-IC:t keskenään ja varmista, että suunta on sama kuin kaaviossa.
    (Kytke Z:n ohjain-IC toisen akselin paikkaan ja toinen Z:n paikkaan)


  6. Käynnistä laite ja kokeile kotiutusta ja automaattitarkennusta.



Määritä tulos ja seuraava toimenpide:

  • Kotiutus ja automaattitarkennus toimivat nyt oikein >> Ongelma ratkaistu.
  • Kotiutus ei edelleenkään toimi >> Vaihe 7



Vaihe 7 - Tarkista X-akselin vaakasuoruus:

  • Katso alla olevasta linkistä ohjeet X-akselin vaakasuoruuden testaamiseen ja säätämiseen.
    Varmista, että hihnapyörä/pyörä ei ole löysällä. Katso videon loppuosa.
    5-14 X-akselin vaakasuoruuden säätö

Määritä tulos ja seuraava toimenpide:

  • Laite pystyy nyt kotiutumaan säädön jälkeen >> Ongelma ratkaistu
  • Se on yhdensuuntainen, mutta Y-akseli epäonnistuu kotiasemaan siirtymisessä >> Siirry Vaiheeseen 8
  • Se on yhdensuuntainen, mutta X-akseli epäonnistuu kotiasemaan siirtymisessä >> Tallenna video, joka näyttää ongelmasi (Videoesimerkki) ja ota yhteyttä asiakastukeen
  • Pahdollinen syy:
    1. Emolevy on viallinen
    2. Moottori on viallinen
    3. Ohjain-IC on viallinen



Vaihe 8 - Vedä anturin hopeinen osa ja metallilevy

  • Rajakytkimen laukaiseva hopeinen metalliosaa, joka on ympyröity punaisella, saattaa löystyä ajan myötä ja vaikuttaa rajakytkimen laukaisuherkkyyteen. Tämä tapahtuu yleensä Y-akselin rajakytkimessä.
    Step

  • Tässä on nopea korjauskeino.
    Vedä hopeista osaa ja metallilevyä lisätäksesi anturin herkkyyttä.

Määritä tulos ja seuraava toimenpide:

  • Kone voi nyt suorittaa kotiasemaan siirtymisen metalliosan ja levyn vetämisen jälkeen >>
    Ongelma ratkaistu
  • Kotiasemaan siirtyminen epäonnistuu edelleen >> Vaihe 9



Vaihe 9 - Vaahtomuovin lisääminen Y-akselin rajakytkimen laukaisemiseksi:

  • Punaisella ympyröity rajakytkimen aktivointimetalli saattaa ajan myötä löystyä, mikä vaikuttaa rajakytkimen aktivoitumisherkkyyteen. Tämä tapahtuu yleensä Y-akselin rajakytkimessä.
    Step

  • Tässä on nopea korjaus. Lisää pala vaahtomuovia X-akselin moottoriin alla olevan kuvan mukaisesti.
    Step

Määritä tulos ja seuraava toimenpide:

  • Kone voi nyt siirtyä kotiasemaan vaahtomuovin lisäämisen jälkeen >> Ongelma ratkaistu
  • Kotiasemaan siirtyminen epäonnistuu edelleen >> Tallenna video, joka näyttää ongelmasi (Videoesimerkki) ja ota yhteyttä asiakastukeen
  • Pahdollinen syy:
    1. Emolevy on viallinen
    2. Moottori on viallinen
    3. Ohjain-IC on viallinen



Ota yhteyttä asiakaspalveluun

  • Noudata alla olevan linkin ohjeita ilmoittaaksesi ongelmasta asianmukaisesti paikalliselle jälleenmyyjälle tai FLUX-tuelle. [Ota yhteyttä asiakaspalveluun]

Tässä artikkelissa kerätyt tiedot, kuten valokuvat tai videot, jotka osoittavat koneesi ongelman, on tarpeen jakaa jälleenmyyjän tai FLUX-tuen kanssa.



#Loppu
