#913 Epänormaali ilmavirtauksen havaitseminen

FLUX Support Team
  • Päivitetty

Mahdolliset syyt:

  1. Ilmapumpun suodatin on likainen ja vaatii vaihtoa.
  2. Järjestelmässä on häiriö (Päivitä laiteohjelmisto uudelleen tai palauta tehdasasetukset.)
  3. Ilmaletku on taittunut tai vaurioitunut.
  4. Anturin kolmitieläpinäkyvä putki (T-liitin) on taittunut tai vaurioitunut.
  5. Emolevy toimii virheellisesti.
  6. Ilmapumppu on liian heikko.
  7. Ilmapumppu on liian tehokas. (Epätodennäköisempää)



Vaihe 1

Vaihda ilmapumpun suodatin laitteen sivusta ja suorita ilmavirtaustesti.IMG20250508171210.jpg





Arvioi testitulos ja määritä seuraava toimenpide.



Vaihe 2

Testaa, tuleeko lasersuuttimesta ilmaa.

  • Siirry ohjauspaneelissa huoltotilaan ja kytke ilmapumppu päälle.
  • Testaa kädellä tai paperinpalalla, tuleeko lasersuuttimesta ilmaa.

Arvioi testitulos ja määritä seuraava toimenpide.



Vaihe 2.1

Avaa sivukansi tarkastaaksesi tai kytkeäksesi uudelleen ilmapumpun kaksi johtonastaa ja ilmapumpun yläosaan liitetyn ilmaletkun. Tarkoituksena on varmistaa, etteivät johdot ja ilmaletkut ole vaurioituneet, irronneet tai taittuneet.

  • Avaa sivukansi nähdäksesi koneen sisäosat.

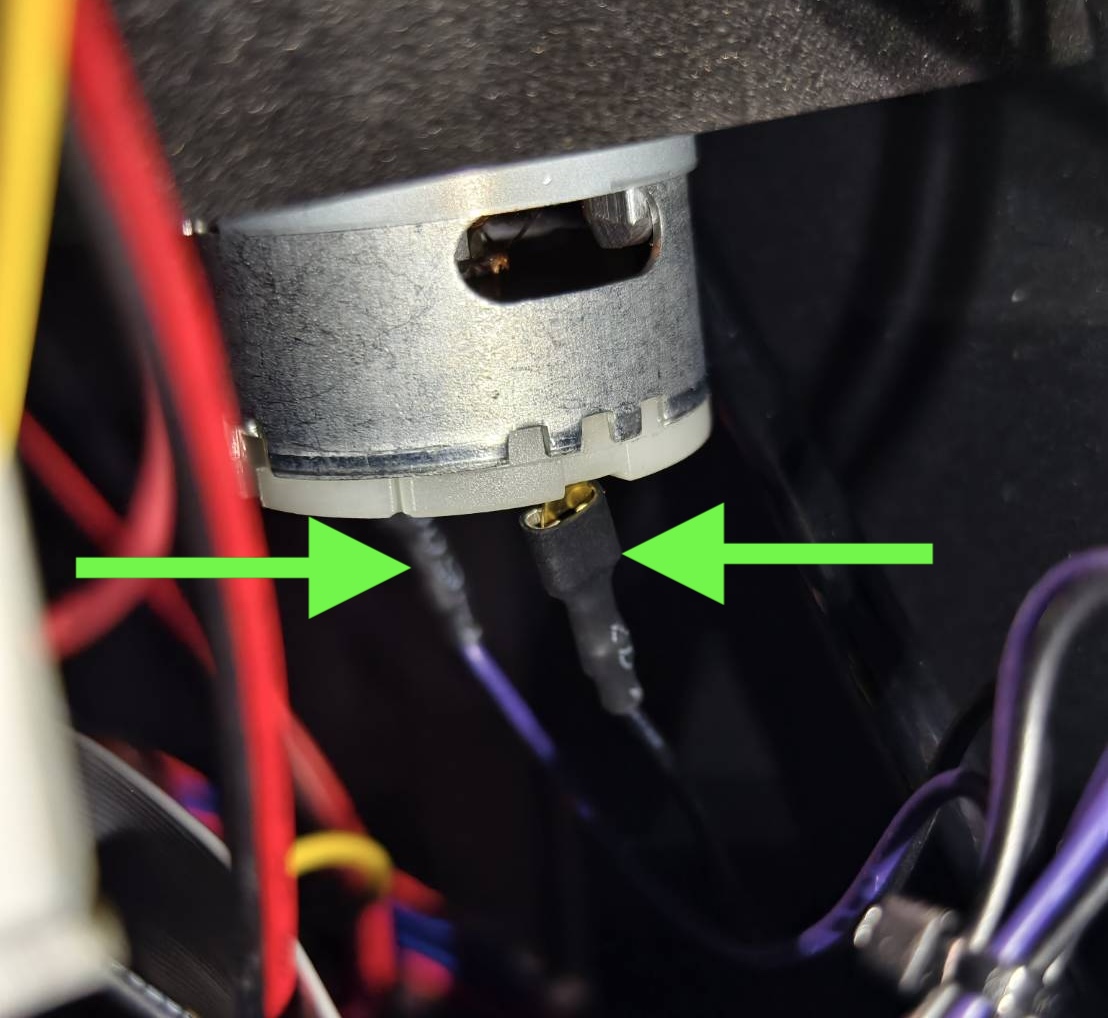

  • Tarkasta tai kytke uudelleen ilmapumpun kaksi johtonastaa. (Kone sammutettuna)

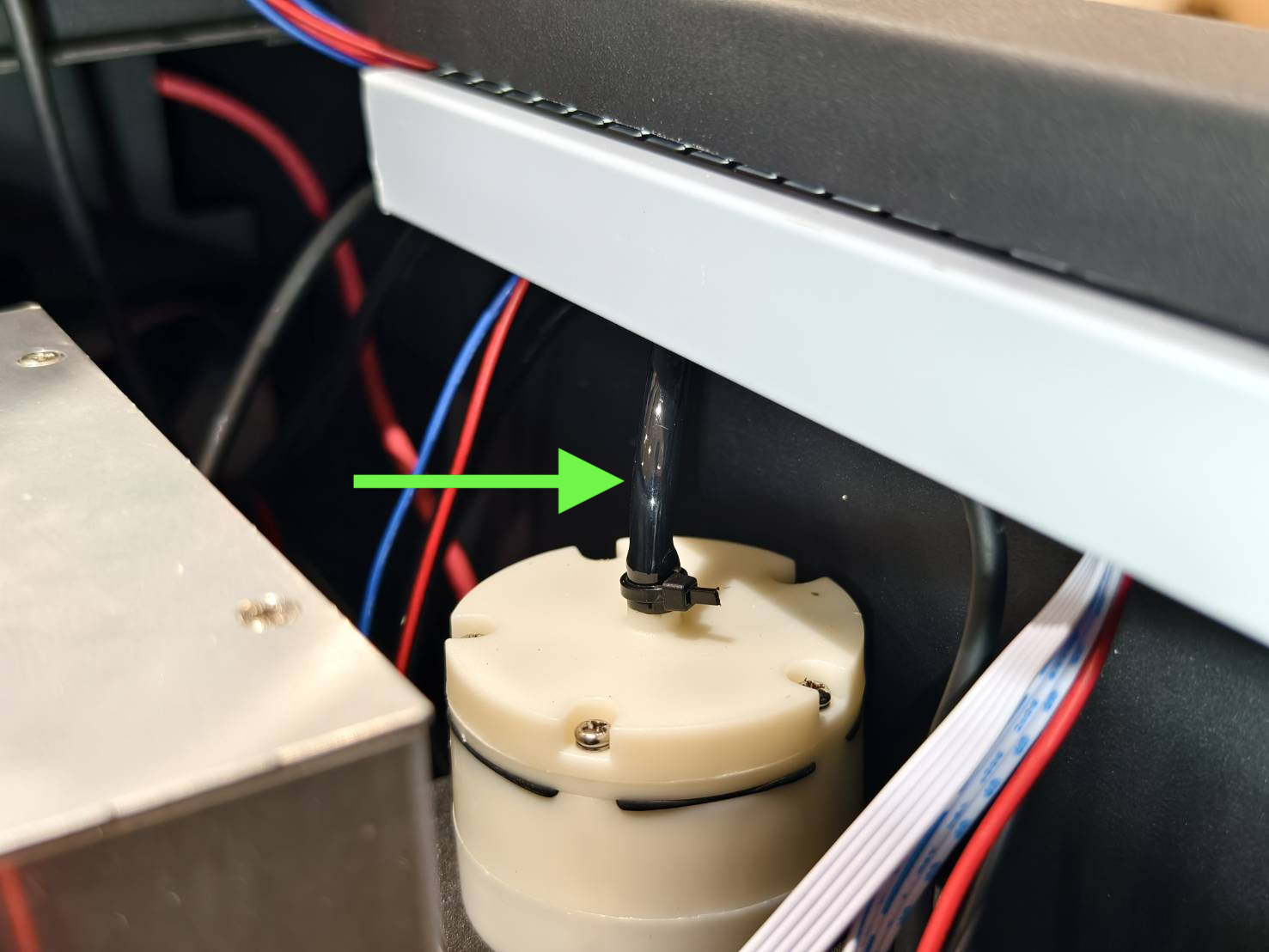

  • Tarkasta ilmapumpun ilmaletku.

  • Tarkasta lasersuuttimen ilmaletku.

    Ilmaletku on taittunut suuttimessa Ilmaletku on taittunut ketjussa


  • Käynnistä kone ja aktivoi ilmapumppu testataksesi, puhaltaako lasersuutin ilmaa.


Arvioi testitulos ja määritä seuraava toimenpide.



Vaihe 2.2

Palauta koneen tehdasasetukset ja testaa, puhaltaako lasersuutin ilmaa.

(Päävalikko > Kone > Seuraava sivu > Palauta tehdasasetukset > Kyllä)



Arvioi testitulos ja määritä seuraava toimenpide.



Vaihe 2.3

Päivitä laiteohjelmisto uusimpaan versioon ja testaa, puhaltaako lasersuutin ilmaa.
Beambox II - Laiteohjelmiston päivitysohje



Arvioi testitulos ja määritä seuraava toimenpide.

  • Ei, ilmaa ei puhalla ulos >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Ilmapumppu on viallinen ja se täytyy vaihtaa
      2. Emolevy on viallinen ja se täytyy vaihtaa



Vaihe 2.4

Ota ilmavirran arvo käyttöön ohjauspaneelista ja liikuta laserpäätä työalueella nähdäksesi, muuttuuko arvo laserpäätä liikutettaessa.

Kuinka ottaa ilmavirran nopeustesti käyttöön.



Havainnollistus:



Arvioi testitulos ja määritä seuraava toimenpide.

  • Arvo pysyy aina normaalialueella >> Vaihe 2.5
  • Arvo on aina pienempi kuin minimiarvo >> Vaihe 4
  • Arvo on aina suurempi kuin maksimiarvo >> Vaihe 5
  • Arvo vaihtelee normaalin ja maksimiarvon välillä >> Vaihe 5



Vaihe 2.5

Suorita tehtävä ja tarkista, ilmestyykö virhe.

Screenshot 2024-05-31 at 3.16.46 PM.png



Arvioi testitulos ja määritä seuraava toimenpide.

  • Ei, virhettä ei ilmesty >> Ongelma ratkaistu
    • Mahdollinen syy:
      1. Järjestelmä kaatui
  • Kyllä, virhe ilmestyy edelleen >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      • Järjestelmä on vioittunut ja RK-piirilevy täytyy ohjelmoida uudelleen.
      • Emolevy on viallinen ja se täytyy vaihtaa



Vaihe 3

Ota ilmavirran arvo käyttöön ohjauspaneelista ja liikuta laserpäätä työalueella nähdäksesi, muuttuuko arvo laserpäätä liikutettaessa.

Kuinka ottaa ilmavirran nopeustesti käyttöön.



Havainnollistus:



Arvioi testitulos ja määritä seuraava toimenpide.

  • Arvo pysyy aina normaalialueella >> Vaihe 3.1
  • Arvo on aina pienempi kuin minimiarvo >> Vaihe 4
  • Arvo on aina suurempi kuin maksimiarvo >> Vaihe 5
  • Arvo vaihtelee normaalin ja maksimiarvon välillä >> Vaihe 5



Vaihe 3.1

Suorita tehtävä ja tarkista, ilmestyykö virhe.

Screenshot 2024-05-31 at 3.16.46 PM.png



Arvioi testitulos ja määritä seuraava toimenpide.

  • Ei, virhettä ei ilmesty >> Laitteessa ei ole ongelmaa
  • Kyllä, virhe ilmestyy edelleen >> Vaihe 3.2



Vaihe 3.2

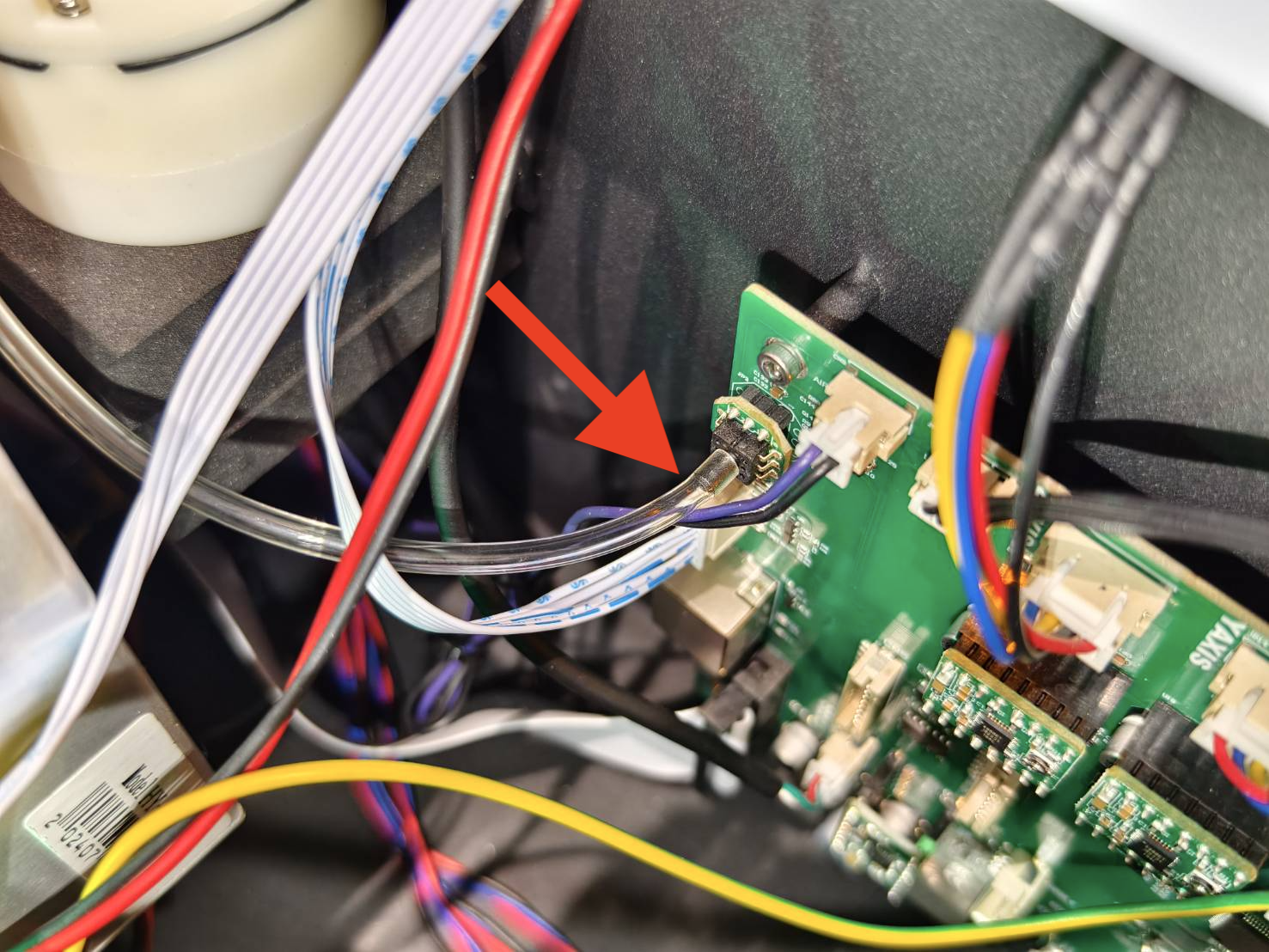

Kytke kolmitiehaarainen läpinäkyvä putki (T-liitin) uudelleen. Suorita tehtävä ja katso, ilmestyykö virhe.

  • Avaa sivukansi nähdäksesi koneen sisäosat.

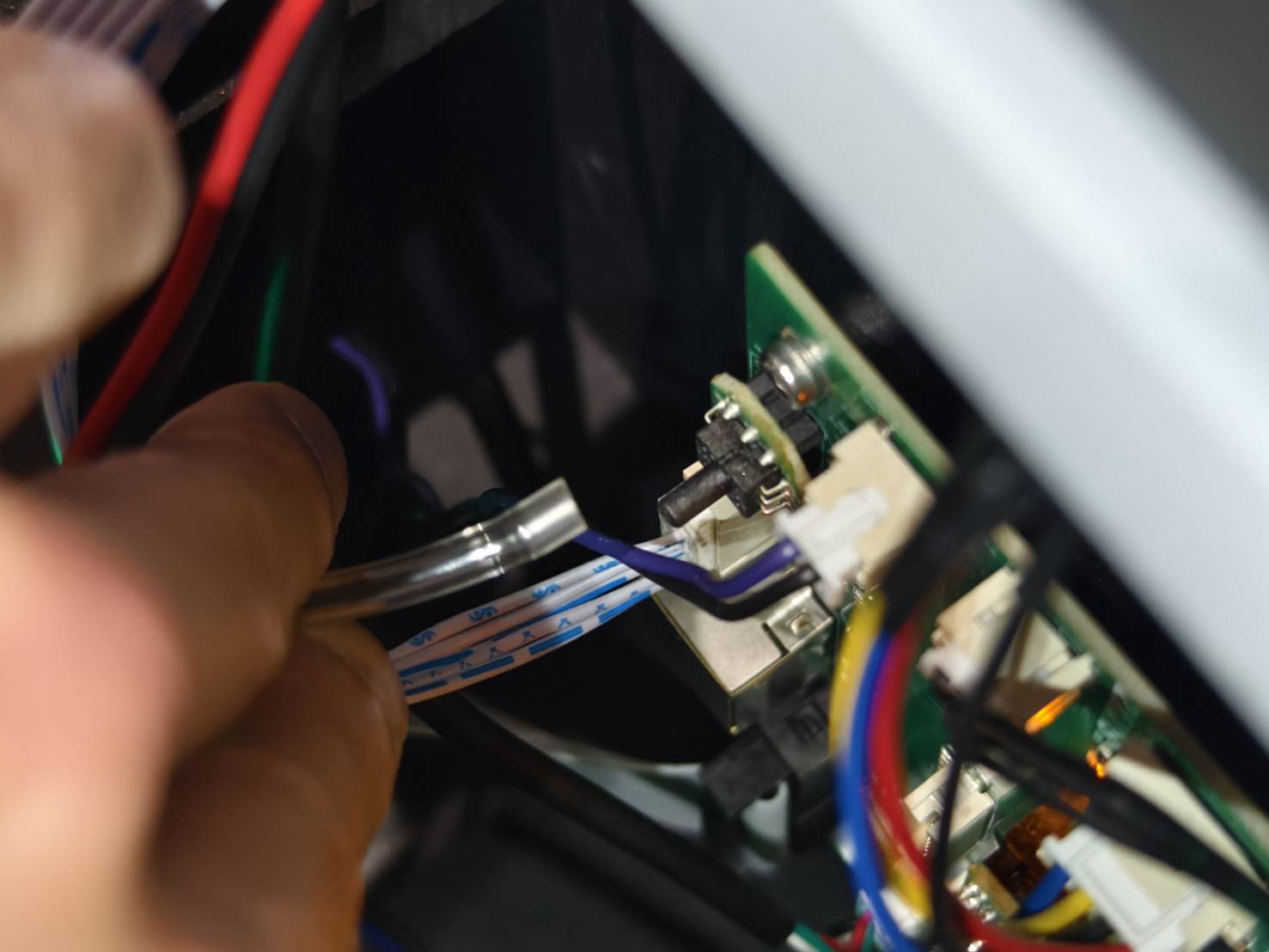

  • Kytke kolmitiehaarainen läpinäkyvä putki (T-liitin) uudelleen.



  • Suorita tehtävä ja tarkista, ilmestyykö virhe.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Arvioi testitulos ja määritä seuraava toimenpide.

  • Ei, virhettä ei ilmesty >> Ongelma ratkaistu
    • Mahdollinen syy:
      1. Kolmitiehaaraisen läpinäkyvän putken (T-liittimen) liitäntä oli huono
  • Kyllä, virhe ilmestyy edelleen >> Vaihe 3.3



Vaihe 3.3

Palauta laite tehdasasetuksiin ja suorita tehtävä nähdäksesi, ilmestyykö virhe.

(Päävalikko > Kone > Seuraava sivu > Palauta tehdasasetukset > Kyllä)



Arvioi testitulos ja määritä seuraava toimenpide.

  • Ei, virhettä ei ilmesty >> Ongelma ratkaistu
    • Mahdollinen syy:
      1. Järjestelmä kaatui
  • Kyllä, virhe ilmestyy edelleen >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Järjestelmä on vioittunut ja RK-piirilevy täytyy ohjelmoida uudelleen.
      2. Emolevy on viallinen ja se täytyy vaihtaa.



Vaihe 4

Kytke kolmitiehaarainen läpinäkyvä putki (T-liitin) uudelleen ja tarkista ilmavirtauksen arvo.

  • Avaa sivukansi nähdäksesi koneen sisäosat.



  • Kytke kolmitiehaarainen läpinäkyvä putki (T-liitin) uudelleen.



  • Ota ilmavirtauksen nopeustesti käyttöön ja liikuta laserpäätä ympäriinsä tarkistaaksesi arvon.



Arvioi testitulos ja määritä seuraava toimenpide.

  • Arvo pysyy aina normaalialueella >> Vaihe 4.3
  • Arvo on aina pienempi kuin minimiarvo >> Vaihe 4.1
  • Arvo on aina suurempi kuin maksimiarvo >> Vaihe 5
  • Arvo vaihtelee normaalin ja maksimiarvon välillä >> Vaihe 5



Vaihe 4.1

Tarkista, onko ilmaletkussa ja kolmitiehaaraisessa läpinäkyvässä putkessa vuotoja tai vaurioita.

  • Tarkasta lasersuuttimen ilmaletku.

    Ilmaletku on taittunut suuttimessa Ilmaletku on taittunut ketjussa
  • Tarkasta ilmapumpun ilmaletku.


  • Tarkista kolmitiehaarainen läpinäkyvä putki.
  • Tarkista ilmaletkun liitin ilmavuotojen varalta. Kytke se tarvittaessa uudelleen.

  • Tarkista ilmaletkun muut osat.

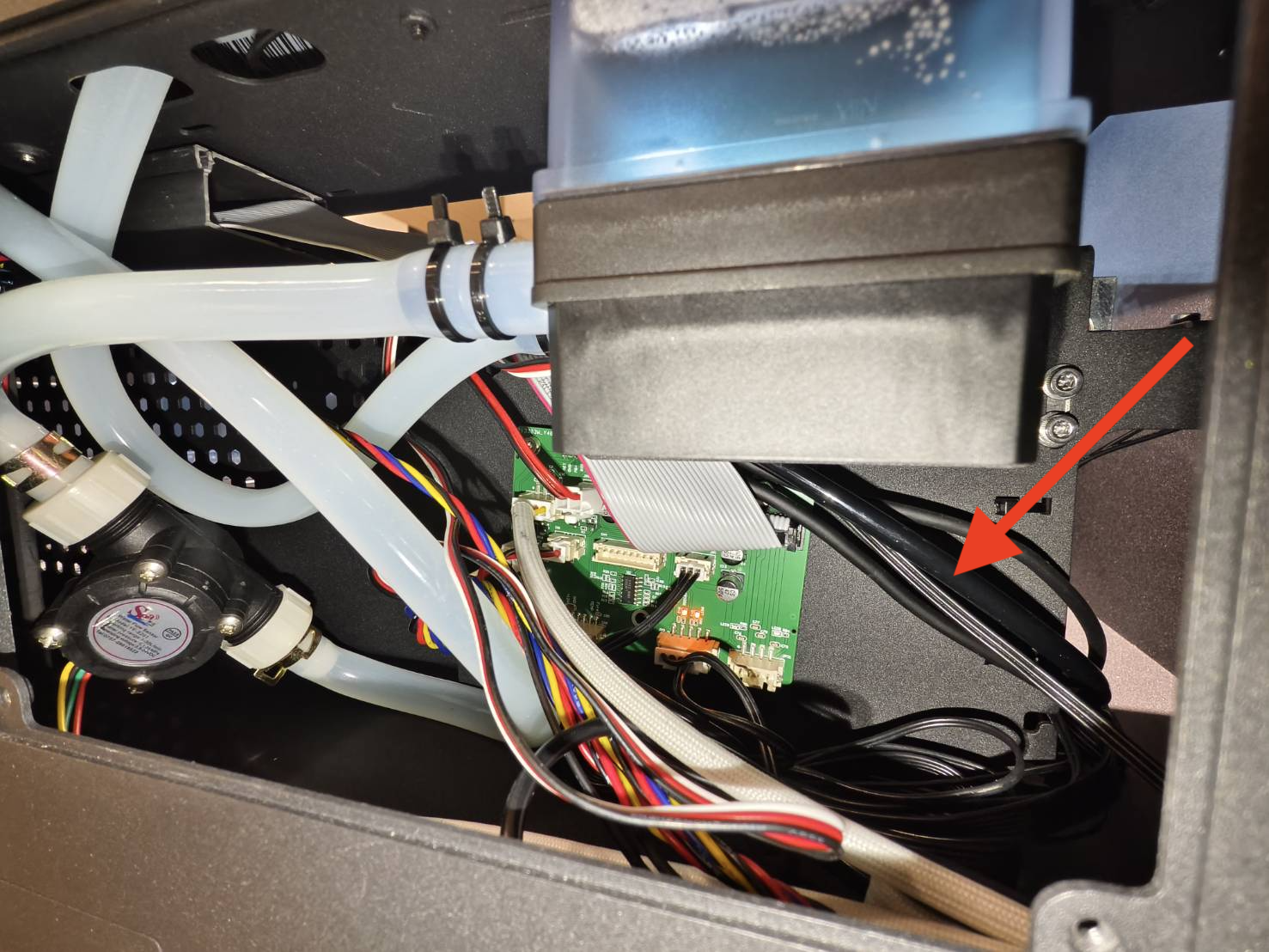

    Ilmaletkun sijoittelun yleiskatsaus

    Laitteen takaosasta voidaan tarkistaa osa ilmaletkusta

    Ilmapumpun puolelta voidaan tarkistaa osa ilmaletkusta



Arvioi testitulos ja määritä seuraava toimenpide.

  • Ilmaletku ja kolmitiehaarainen läpinäkyvä putki ovat kunnossa >> Vaihe 4.2
  • Ilmaletku tai kolmitiehaarainen läpinäkyvä putki on viallinen >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Ilmaletku on viallinen ja se täytyy vaihtaa
      2. Kolmitieläpinäkyvä putki on viallinen ja se täytyy vaihtaa



Vaihe 4.2

Palauta laitteen tehdasasetukset ja tarkista, normalisoituuko ilmavirtauksen arvo.

(Päävalikko > Kone > Seuraava sivu > Palauta tehdasasetukset > Kyllä)



Arvioi testitulos ja määritä seuraava toimenpide.

  • Arvo pysyy aina normaalialueella >> Vaihe 4.3
  • Arvo on aina pienempi kuin minimiarvo >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Ilmapumppu on viallinen ja se täytyy vaihtaa
      2. Emolevy on viallinen ja se täytyy vaihtaa
      3. Kolmitieläpinäkyvä putki on viallinen ja se täytyy vaihtaa
  • Arvo on aina suurempi kuin maksimiarvo >> Vaihe 5
  • Arvo vaihtelee normaalin ja maksimiarvon välillä >> Vaihe 5



Vaihe 4.3

Suorita tehtävä ja tarkista, ilmestyykö virhe.

Screenshot 2024-05-31 at 3.16.46 PM.png



Arvioi testitulos ja määritä seuraava toimenpide.

  • Ei, virhettä ei ilmesty >> Ongelma ratkaistu
    • Mahdollinen syy:
      1. Järjestelmävirhe
      2. Kolmitiehaaraisen läpinäkyvän putken (T-liittimen) liitäntä oli huono
  • Kyllä, virhe ilmestyy edelleen >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Emolevy on viallinen ja se täytyy vaihtaa
      2. Järjestelmä on vioittunut ja RK-piirilevy täytyy ohjelmoida uudelleen.



Vaihe 5

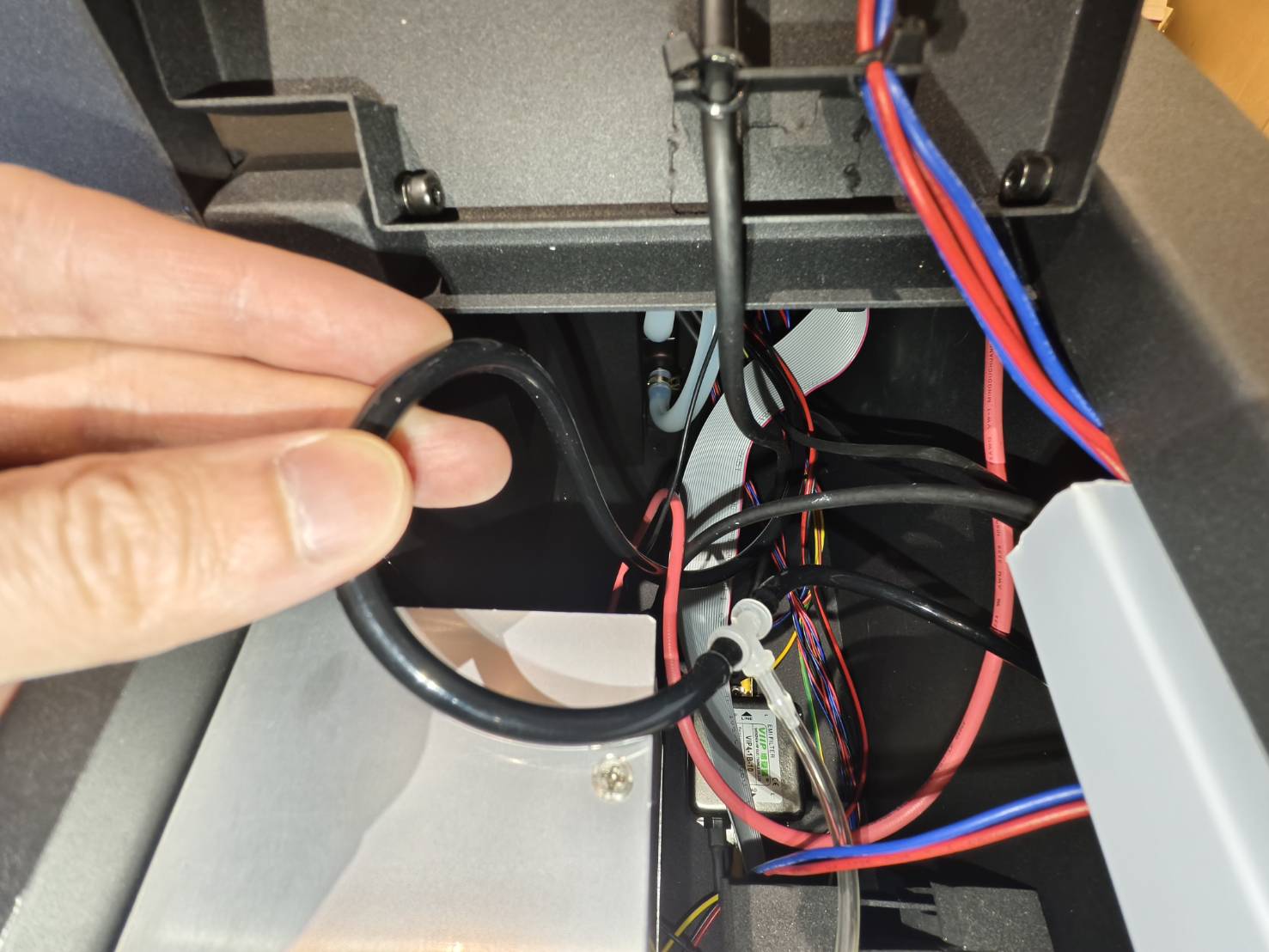

Avaa sivukansi ja tarkista, onko musta ilmaletku taittunut jostain kohdasta.

  • Avaa sivukansi nähdäksesi koneen sisäosat.



  • Tarkasta ilmapumpun ilmaletku.


  • Tarkista kolmitiehaarainen läpinäkyvä putki.


  • Tarkista ilmaletkun liitin ilmavuotojen varalta. Kytke se tarvittaessa uudelleen.
  • Tarkista ilmaletkun muut osat.

    Ilmaletkun sijoittelun yleiskatsaus

    Laitteen takaosasta voidaan tarkistaa osa ilmaletkusta

    Ilmapumpun puolelta voidaan tarkastaa osa ilmaletkusta.

Arvioi testitulos ja määritä seuraava toimenpide.

  • Ilmaletku ei ole taittunut >> Vaihe 6



Vaihe 5.1

Yritä suoristaa ilmaletkun taittunut osa ja testaa ilmavirtauksen arvo.
Älä leikkaa sitä. Tarkoituksena on vain käyttää voimaa letkun suoristamiseksi.



Arvioi testitulos ja määritä seuraava toimenpide.

  • Arvo pysyy aina normaalialueella >> Vaihe 5.2
  • Arvo on aina pienempi kuin minimiarvo >> Vaihe 4
  • Arvo on aina suurempi kuin maksimiarvo >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Ilmaletku on vaurioitunut ja se täytyy vaihtaa.
  • Arvo vaihtelee normaalin ja maksimiarvon välillä >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Ilmaletku on vaurioitunut ja se täytyy vaihtaa.



Vaihe 5.2

Suorita tehtävä ja tarkista, ilmestyykö virhe.

Screenshot 2024-05-31 at 3.16.46 PM.png



Arvioi testitulos ja määritä seuraava toimenpide.

  • Ei, virhettä ei ilmesty >> Ongelma ratkaistu
    • Mahdollinen syy:
      1. Ilmaletku oli taittunut, mutta se voidaan suoristaa ja korjata
  • Kyllä, virhe ilmestyy edelleen >> Vaihe 5.3



Vaihe 5.3

Palauta laitteen tehdasasetukset ja tarkista, ilmestyykö virhe uudelleen.

(Päävalikko > Kone > Seuraava sivu > Palauta tehdasasetukset > Kyllä)



Arvioi testitulos ja määritä seuraava toimenpide.

  • Ei, virhettä ei ilmesty >> Ongelma ratkaistu
    • Mahdollinen syy:
      1. Järjestelmä kaatui



Vaihe 6

Palauta laitteen tehdasasetukset ja tarkista ilmavirtauksen arvo.

(Päävalikko > Kone > Seuraava sivu > Palauta tehdasasetukset > Kyllä)



Arvioi testitulos ja määritä seuraava toimenpide.

  • Arvo pysyy aina normaalialueella >> Vaihe 4.3
  • Arvo on aina pienempi kuin minimiarvo >> Vaihe 4
  • Arvo on aina suurempi kuin maksimiarvo >> Vaihe 6.1
  • Arvo vaihtelee normaalin ja maksimiarvon välillä >> Vaihe 6.1



Vaihe 6.1

Irrota kolmisuuntainen läpinäkyvä letku emolevystä ja tarkista, laskeeko arvo.




Arvioi testitulos ja määritä seuraava toimenpide.

  • Arvo laskee ja pysyy normaalialueen alapuolella >> Ota yhteyttä asiakastukeen
    • Ilmapumppu on viallinen ja se täytyy vaihtaa
    • Ilmaletku on taittunut jostain kohdasta eikä sitä voi nähdä
    • Emolevy on viallinen ja se täytyy vaihtaa (epätodennäköisempää)
    • Kolmisuuntainen läpinäkyvä letku on viallinen ja se täytyy vaihtaa (epätodennäköisempää)
  • Arvo vaihtelee normaalin ja epänormaalin alueen välillä >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Emolevy on viallinen ja se täytyy vaihtaa



Ota yhteyttä asiakastukeen

  • Noudata alla olevan linkin ohjeita ilmoittaaksesi ongelmasta asianmukaisesti paikalliselle jälleenmyyjälle tai FLUX-tuelle. [Ota yhteyttä asiakaspalveluun]

*Tässä artikkelissa kerätyt tiedot, kuten valokuvat tai videot, jotka osoittavat laitteesi ongelman, on jaettava jälleenmyyjän tai FLUX-tuen kanssa.
