#910 Z-akselin ongelma/Automaattitarkennuksen ongelma/Hunajakennoalustan ongelma/Työalustan ongelma/Huono tarkennusetäisyys

FLUX Support Team
  • Päivitetty

Kuvaus:

Z-akselin ongelman syy voi olla monimutkainen. Siihen liittyy erilaisia oireita, kuten automaattitarkennuksen epäonnistuminen, alustan liikkumattomuus, alustan kotiasemaan palautuksen tai yläasennon saavuttamisen epäonnistuminen jne. Noudata seuraavia vaiheita Z-akselin ongelman vianmäärityksessä.

Jos laitteesi ongelma on virheellinen tarkennusetäisyys, katso article tarkennusetäisyyden säätämisestä.

Mahdolliset syyt

  1. Järjestelmä ei toimi (Päivitä laiteohjelmisto uudelleen, palauta tehdasasetukset tai asenna RK-kortti uudelleen.)
  2. Materiaali ei ole riittävän tasainen.
  3. Automaattitarkennuksen anturi on viallinen.
  4. Automaattitarkennuksen ohjauskortti on viallinen.
  5. Emolevy on viallinen.
  6. Pystysuuntainen (Z-akseli) "Yläasento"-rajakytkin on viallinen.
  7. Hunajakennoalustan taso ei ole vaakasuora.
  8. Z-akselin askelmoottori on viallinen. (Epätodennäköisempi)

Vaihe A1

Suorita automaattitarkennustesti ilman, että laserin suutin koskettaa pintaa.
Aseta materiaalit hunajakennoon ja siirrä laserpää kohtaan, jossa vain tarkennusanturi yltää materiaaliin tarkennettaessa.



Määritä testitulos ja seuraava toimenpide.

  • Tarkennus epäonnistuu edelleen >> Vaihe A2

Vaihe A1.1

  • Varmista, että anturi on laskettu alimpaan asentoon, jolloin se on pidempi kuin suutin.
  • Varmista, että suutin on kiristetty kunnolla, sillä kiristäminen nostaa suutinta ylöspäin ja estää sen häiritsemästä tarkennusanturia tarkennuksen aikana.
  • Koska suuttimen kärki ja anturi ovat lähes samanpituiset, varmista, että materiaalisi on riittävän tasainen, jottei suuttimen kärki osu siihen ensin.

  • Tarkistettuasi yllä mainitut kohdat, suorita automaattitarkennus uudelleen.



Määritä testitulos ja seuraava toimenpide.

  • Automaattitarkennus toimii nyt >> Ongelma ratkaistu

Vaihe A1.2

Katso alla oleva video ja tarkista, onko tilanteesi samanlainen, jossa suuttimen kärki osuu materiaalin pintaan ennen anturia.



Määritä testitulos ja seuraava toimenpide.

  • Kyllä, ongelmani on samanlainen kuin videolla >> Tallenna video >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Suuttimen ja kolmannen peilin istukan kierteet ovat vaurioituneet, joten suutin ei nouse yläasentoon.
      2. Hunajakenno ei ole riittävän tasainen.
      3. Alusta ei ole vaakasuorassa; se täytyy säätää.
  • Ei, ongelmani ei ole samanlainen >> Vaihe C1

Vaihe A2

Päivitä tai päivitä uudelleen laiteohjelmisto uusimpaan versioon ja tarkista, ratkeaako ongelma.
Katso ohjeet alla olevasta linkistä.
4-7 Laiteohjelmiston päivitys



Määritä testitulos ja seuraava toimenpide.

  • Kyllä, ongelma on ratkaistu >> Ongelma ratkaistu
    • Mahdollinen syy: konejärjestelmä epäonnistui

Vaihe A3

Poista hunajakenno ja kiinnike.
Siirry ohjauspaneelissa kohtaan 'Ylläpito' ja paina molempia Z-akselin rajakytkimiä nähdäksesi kuvakkeen muuttuvan.
Toimivatko ylä- ja ala-Z-akselin rajakytkinten kuvakkeet normaalisti ohjauspaneelissa?




Määritä testitulos ja seuraava toimenpide.

  • Kyllä, molemmat toimivat hyvin >> Vaihe B1
  • Ei, toinen tai molemmat eivät toimi >> Vaihe A4

Vaihe A4

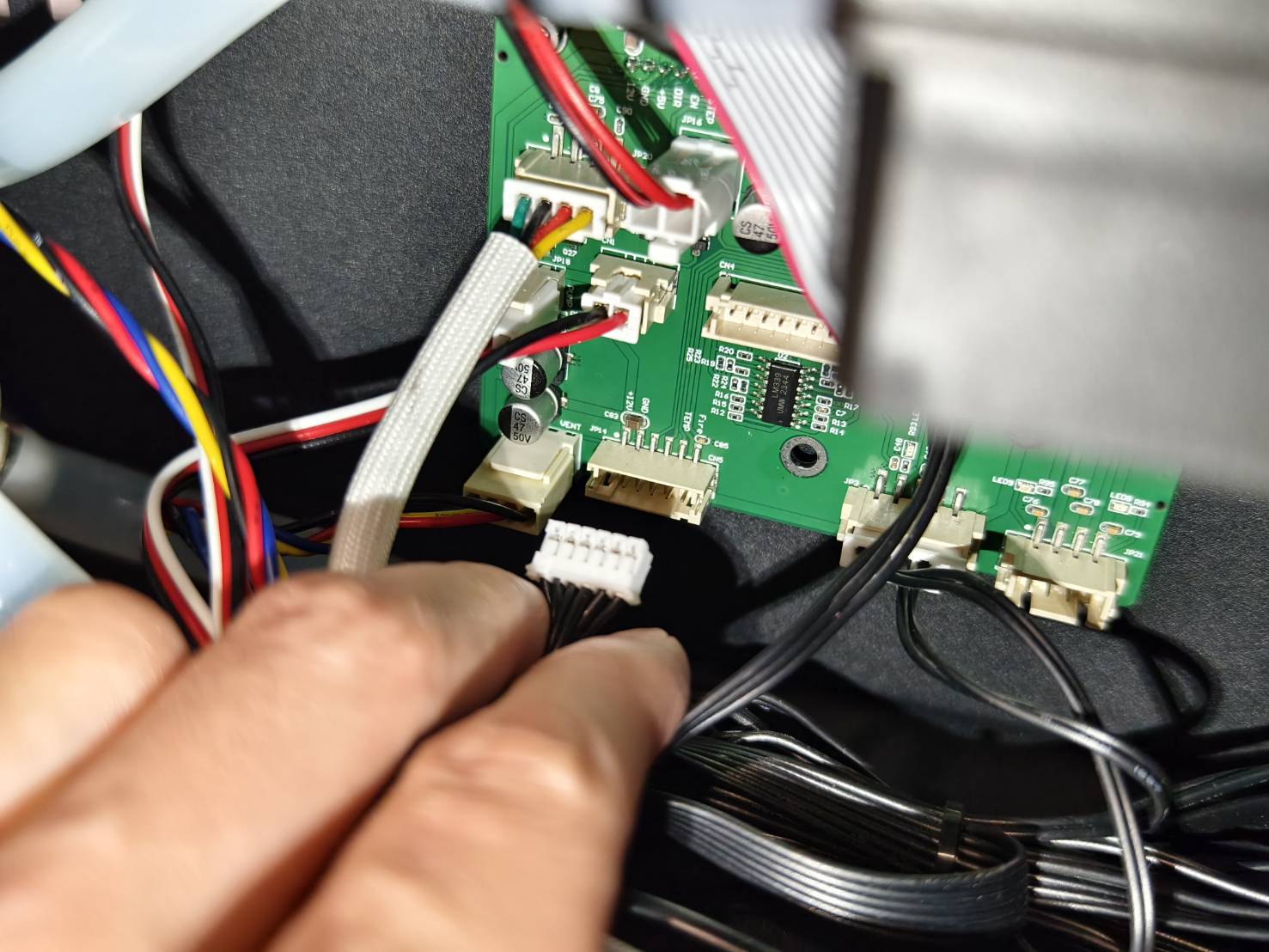

Irrota Z-akselin rajakytkimien kaapeli emolevystä ja tarkista kuvake ohjauspaneelista. Ovatko molemmat kuvakkeet suljettuina?

  • Sammuta kone. Avaa sivukansi nähdäksesi koneen sisäosat.

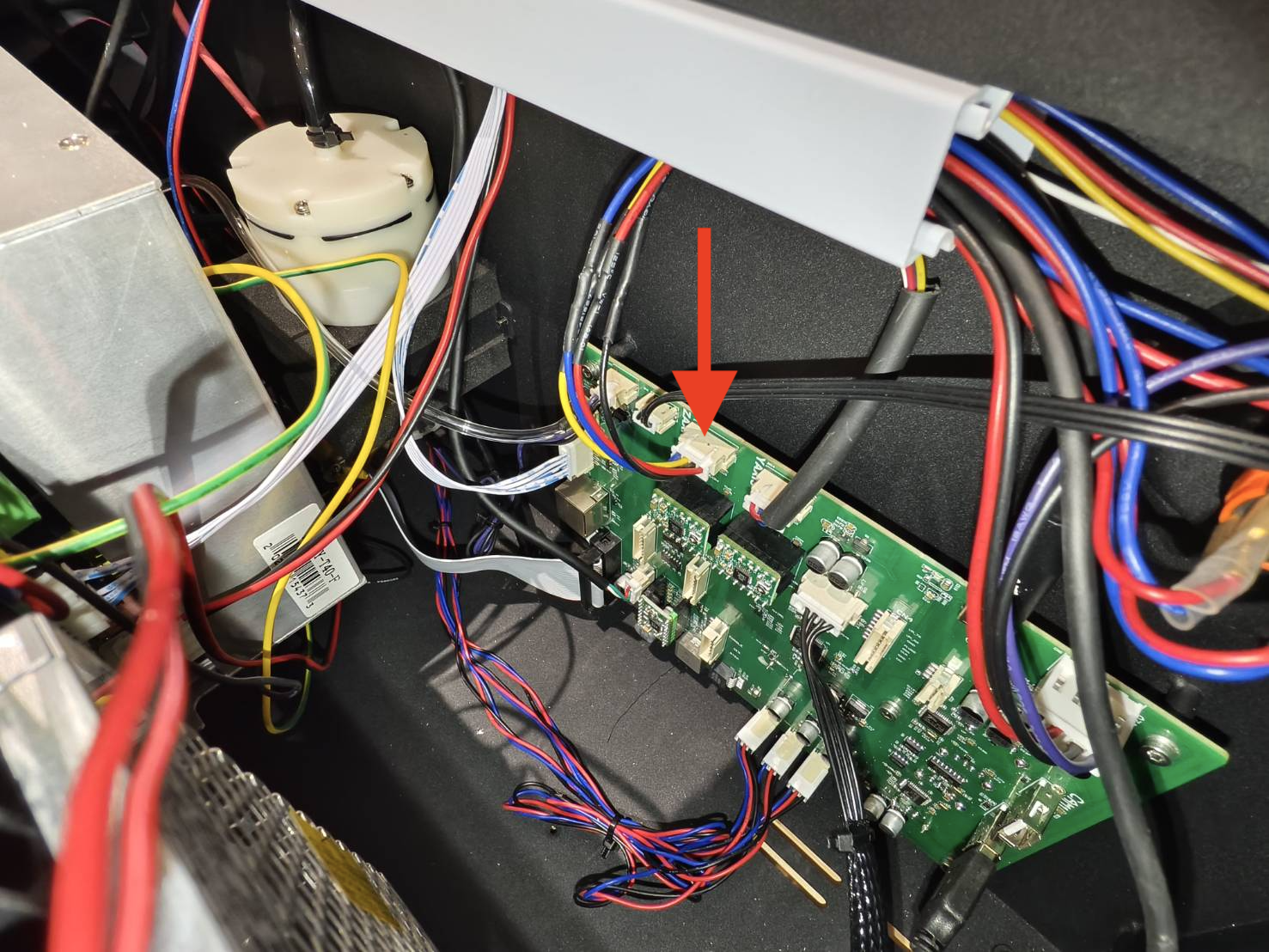

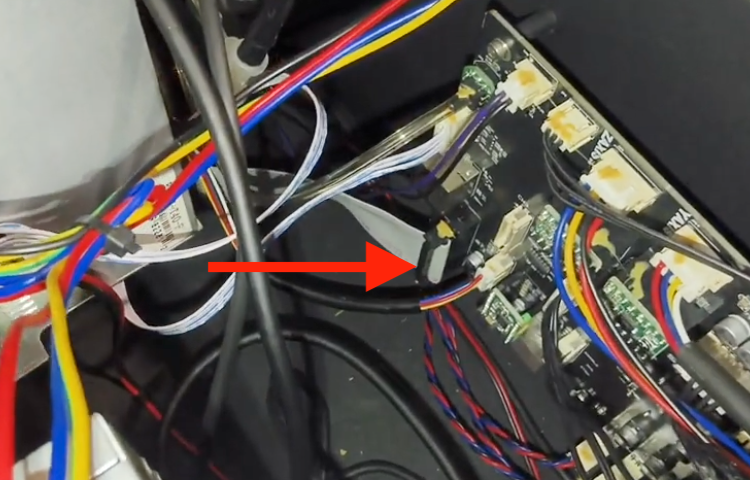

  • Irrota Z-akselin rajakytkimien lattakaapeli.
    (Katso kaaviota jos piirilevysi ei ole samanlainen kuin kuvassa.)



  • Käynnistä laite ja tarkista kuvakkeet. Ovatko molemmat kuvakkeet kiinni?



Määritä testitulos ja seuraava toimenpide.

  • Kyllä, molemmat ovat kiinni >> Tallenna video >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Rajakytkin tai -kytkimet ovat viallisia ja ne on vaihdettava
  • Ei, toinen tai molemmat jäävät auki >> Tallenna video >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Emolevy on viallinen ja se on vaihdettava.

Vaihe B1

Asenna hunajakennoalusta uudelleen.
Tarkista, voiko alusta laukaista sekä ylemmän että alemman Z-akselin rajakytkimen.
Laske ja nosta sitten alusta ylös nähdäksesi, laukeavatko Z-akselin rajakytkimet.

Hyvä esimerkki - Laukaistu
Huono esimerkki - Ei laukaistu
(HEXA:a käytetään havainnollistamiseen)



Määritä testitulos ja seuraava toimenpide.

  • Kyllä, molemmat kytkimet voidaan laukaista >> Vaihe C1
  • Ei, laite pitää hankaavaa ääntä, kun se saavuttaa rajan >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Alusta ei ole vaakasuorassa; se täytyy säätää.
  • Ei, sitä voi liikuttaa vain yhteen suuntaan >> Vaihe C1
  • Ei, alusta ei liiku lainkaan >> Vaihe B2

Vaihe B2

Nosta tai laske alustaa käsin ja katso, voiko se liikkua vapaasti molempiin suuntiin ylös ja alas.



  • Kyllä, alustaa voidaan liikuttaa manuaalisesti ylös ja alas. >> Vaihe B3
  • Ei, alusta vaikuttaa jumiutuneen. >> Vaihe B2.1

Vaihe B2.1

Kokeile voidella neljä johtoruuvia ja tarkista, voiko alustaa liikuttaa käsin ja ohjauspaneelilla.
Katso lisätietoja artikkelista.



Määritä testitulos ja seuraava toimenpide.

  • Kyllä, alustaa voi nyt liikuttaa käsin ja ohjauspaneelilla >> Vaihe B1
  • Alustaa voidaan liikuttaa manuaalisesti, mutta ei ohjauspaneelista >> Vaihe B3
  • Alustaa ei voi liikuttaa käsin >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Automaattitarkennusalusta on ruostunut tai vaurioitunut.

Vaihe B3

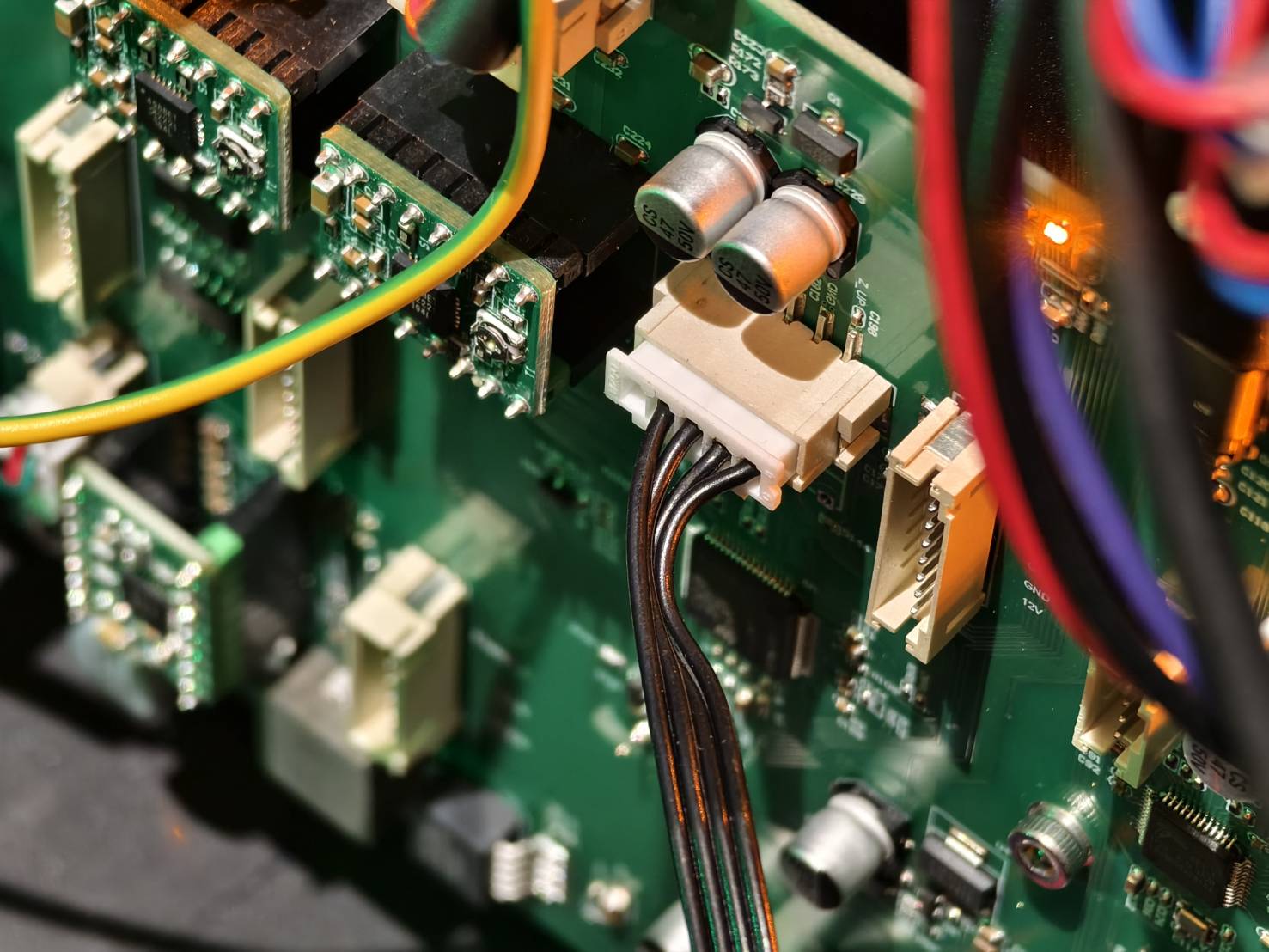

Irrota ja kytke uudelleen Z-akselin moottorin kaapeli. Yritä sen jälkeen laskea ja nostaa alustaa ohjauspaneelilla.
(Katso kaaviota jos piirilevysi ei ole samanlainen kuin kuvassa.)

  • Sammuta kone. Avaa sivukansi nähdäksesi koneen sisäosat.

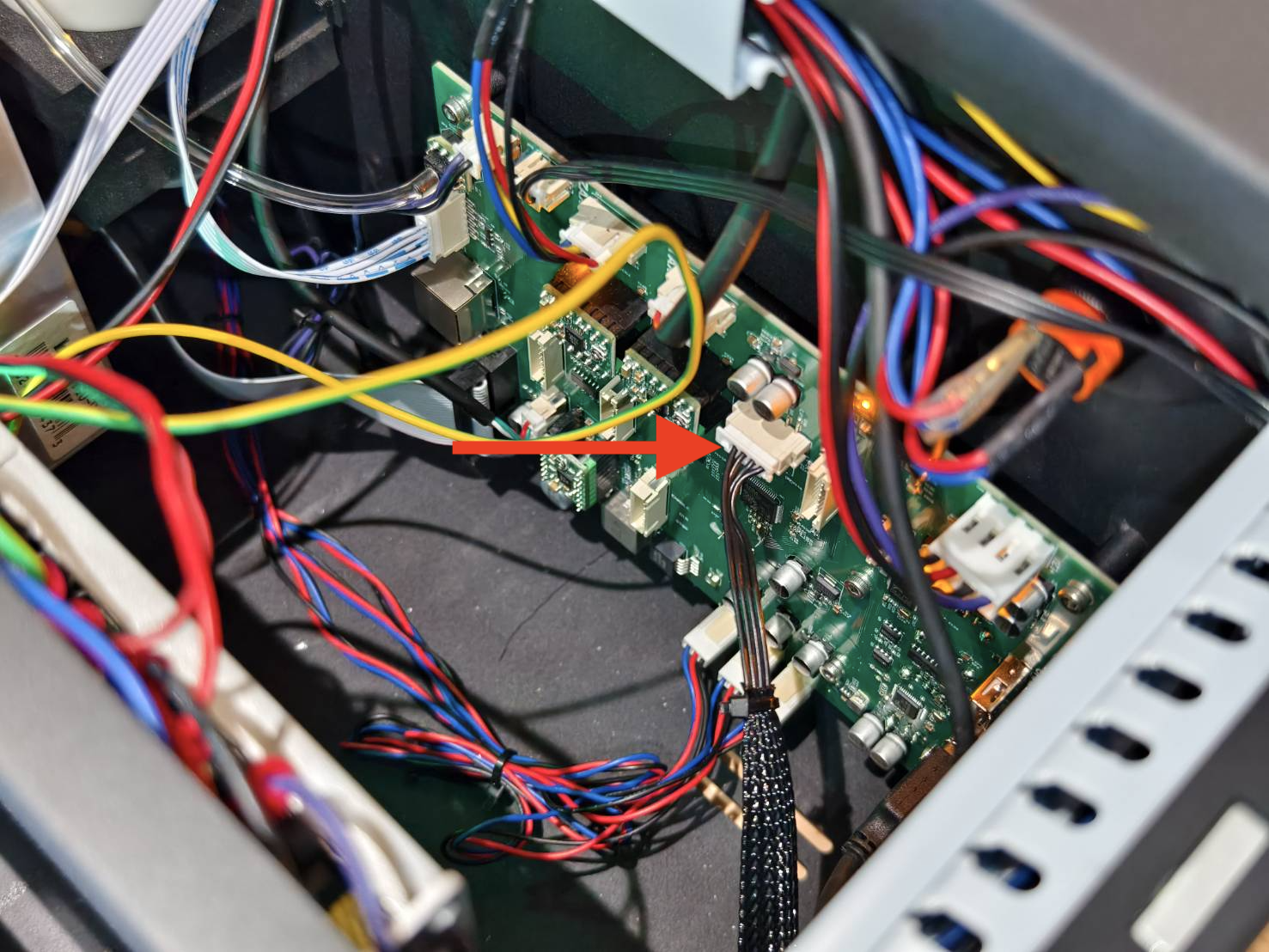

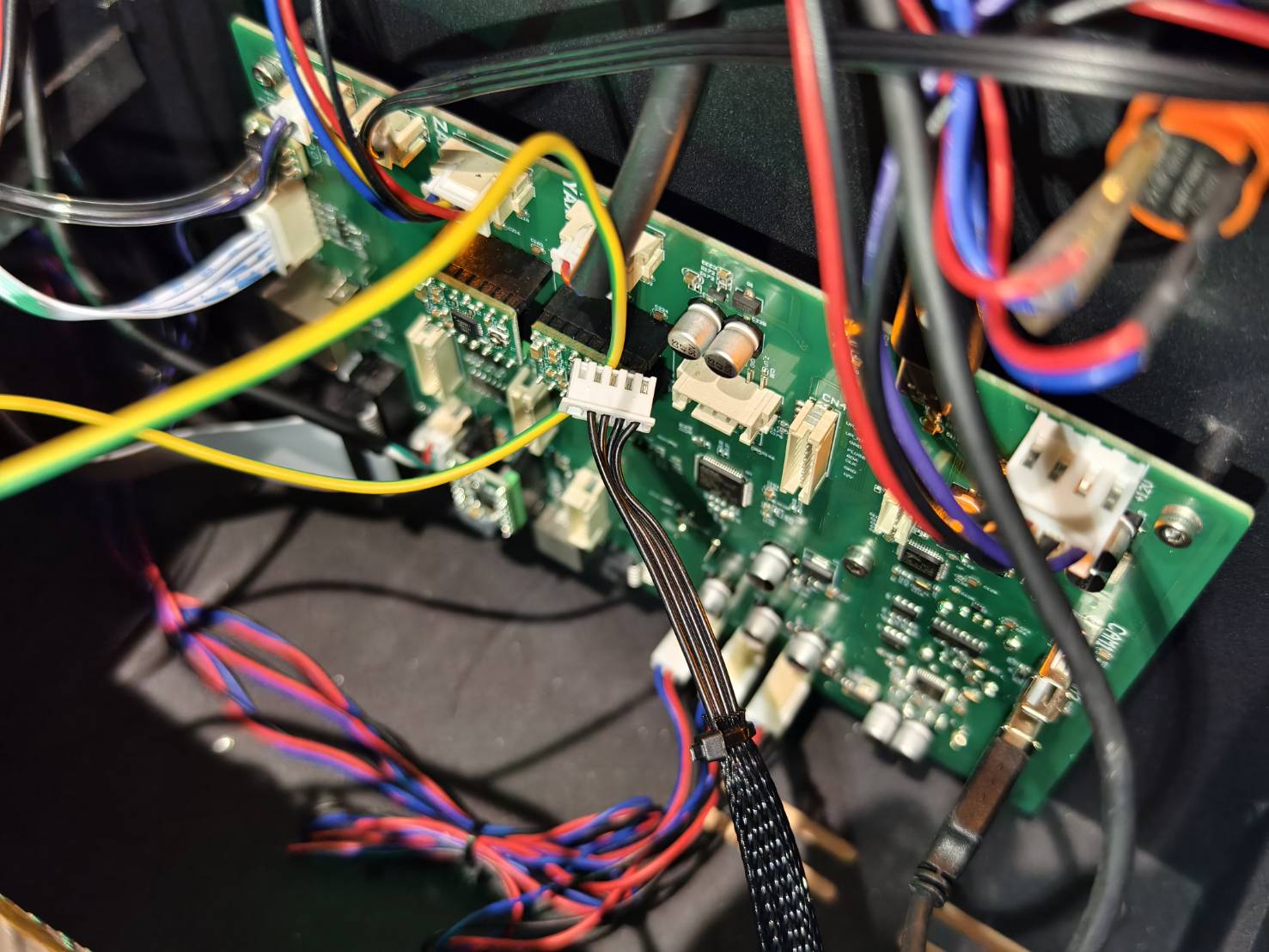

  • Irrota ja kytke uudelleen Z-akselin moottorin kaapeli.



Määritä testitulos ja seuraava toimenpide.

  • Alustaa voi nyt laskea ja nostaa ohjauspaneelilla >> Vaihe B1
  • Ei, sitä voi liikuttaa vain yhteen suuntaan >> Vaihe B4
  • Ei, alusta ei liiku lainkaan >> Vaihe B4

Vaihe B4

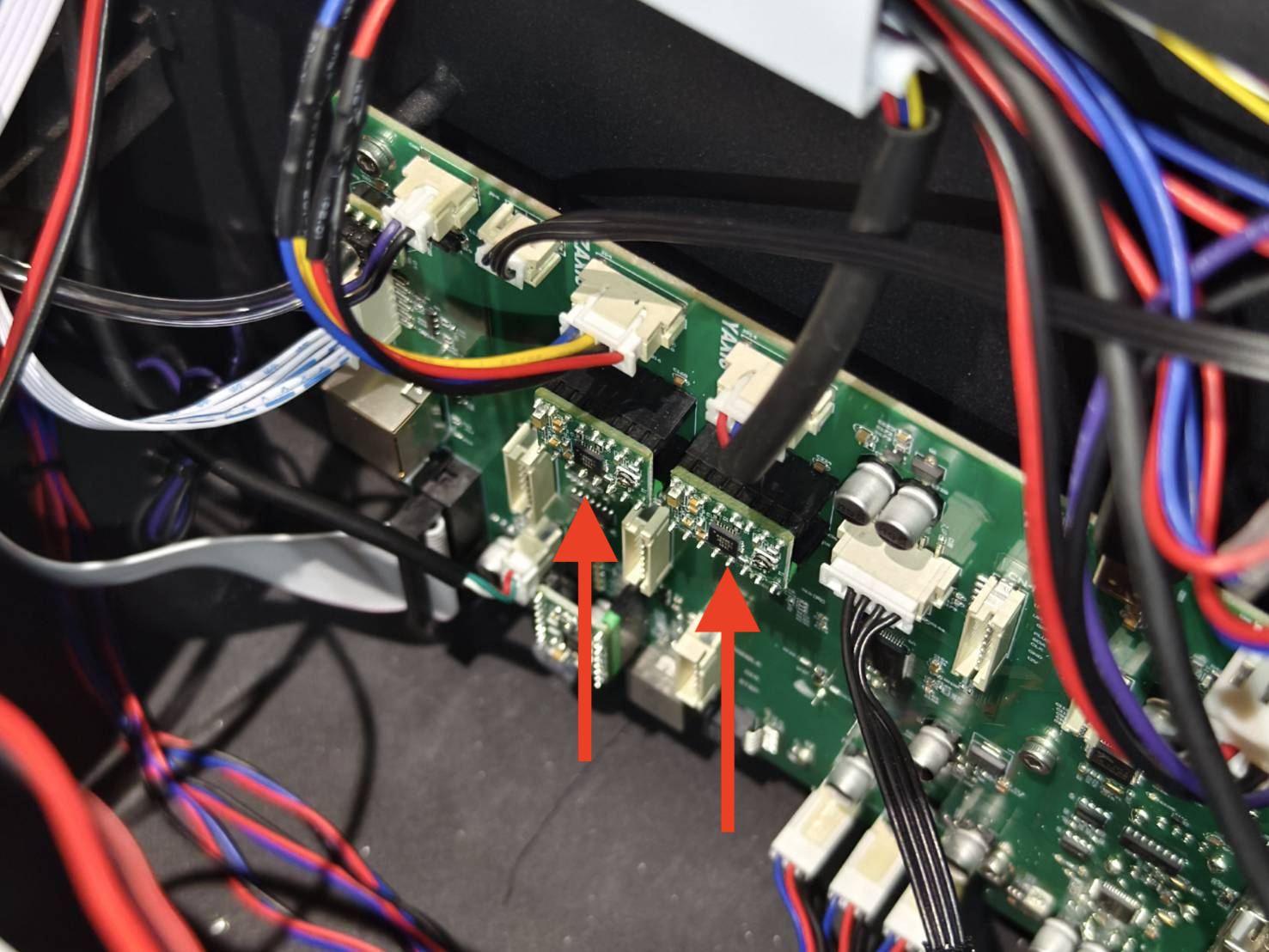

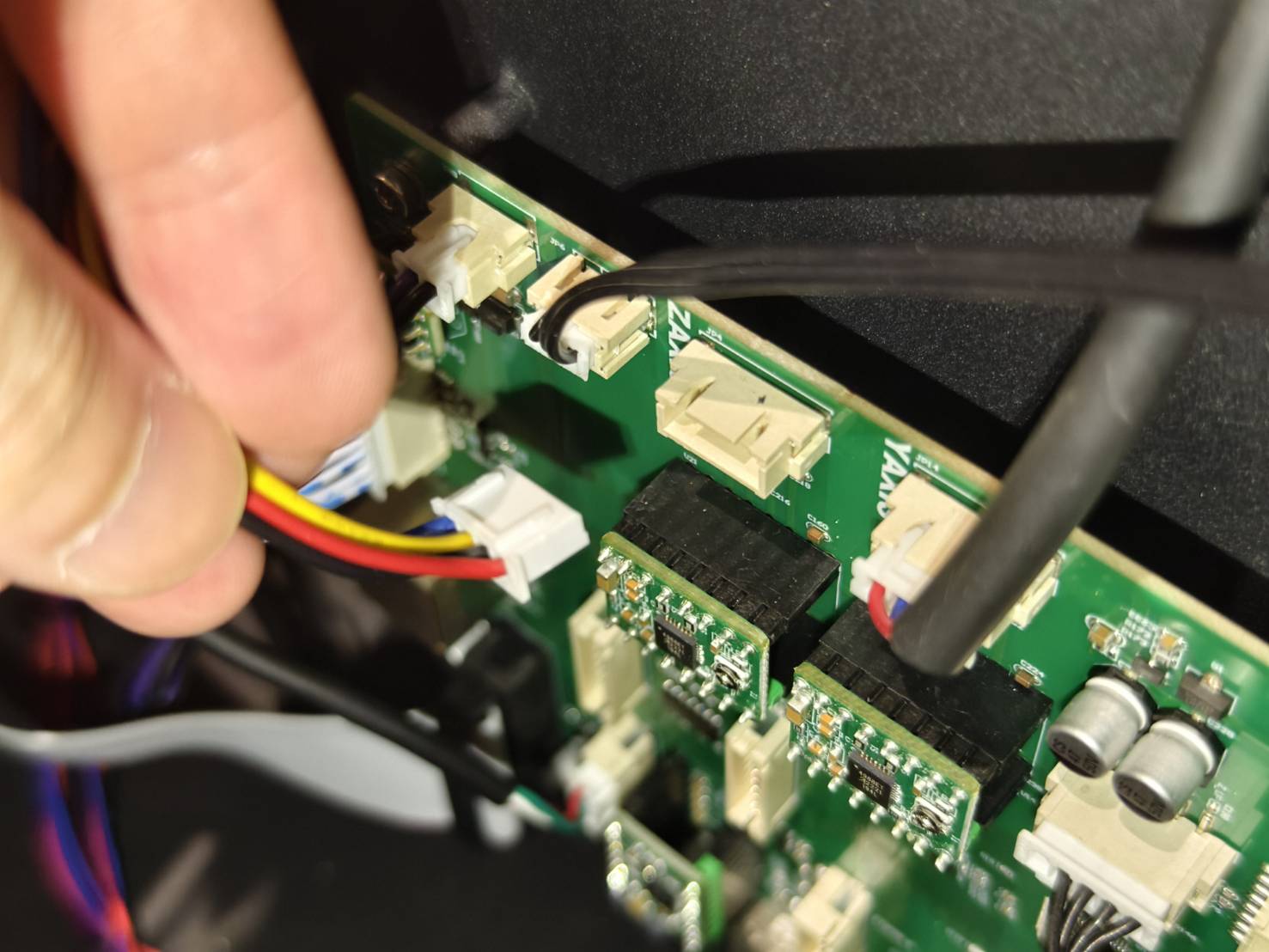

Sammuta laite vaihtaaksesi Y-akselin ja Z-akselin ohjainpiirit (DriverIC) ja testaa alustaa ohjauspaneelilla.




Määritä testitulos ja seuraava toimenpide.

  • Alustaa voi nyt laskea ja nostaa ohjauspaneelilla >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Z-akselin ohjainpiiri (DriverIC) on viallinen
  • Ei, sitä voi liikuttaa vain yhteen suuntaan >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Emolevy on viallinen
      2. Z-akselin moottori on viallinen (epätodennäköisempää)
  • Ei, alusta ei liiku lainkaan >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Emolevy on viallinen
      2. Z-akselin moottori on viallinen (epätodennäköisempää)

Vaihe C1

  • Käytä alkoholiin kastettua vanupuikkoa automaattitarkennusmoduulin kärjen puhdistamiseen.


  • Tarkista, voidaanko alustaa liikuttaa ylös ja alas.

Määritä testitulos ja seuraava toimenpide.

  • Kyllä, alustaa voidaan liikuttaa ylös ja alas >> Vaihe C8
  • Ei, alustaa voidaan liikuttaa vain yhteen suuntaan >> Vaihe C2

Vaihe C2

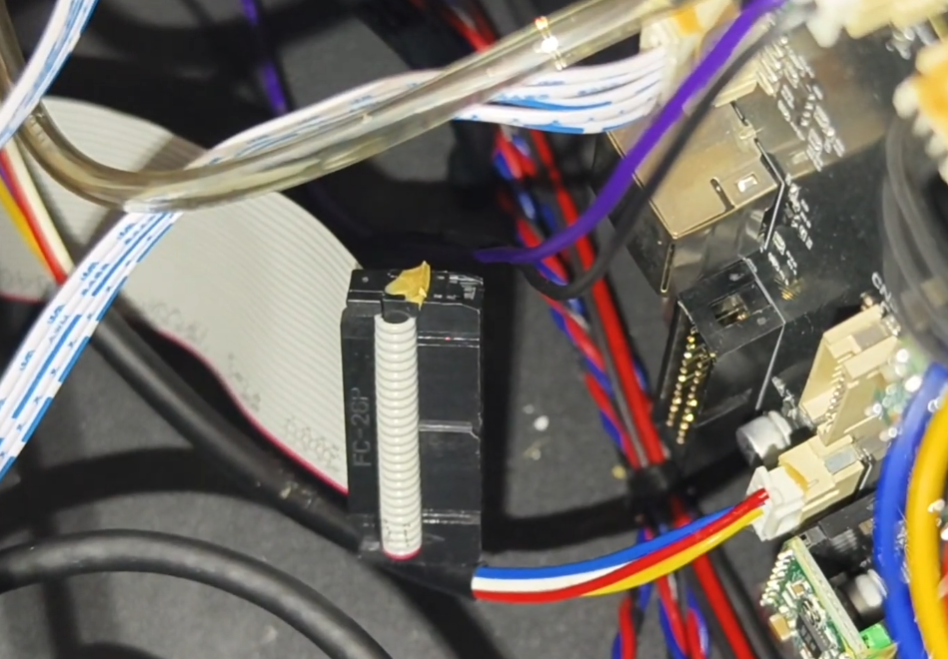

Sammuta laite. Avaa sivukansi, irrota harmaa lattakaapeli ja liitä se uudelleen.
Käynnistä laite ja testaa, voidaanko alustaa nostaa ja laskea.
(Testaa toiminto sen jälkeen, kun harmaa kaapeli on irrotettu ja liitetty uudelleen.)


Määritä testitulos ja seuraava toimenpide.

  • Kyllä, alustaa voidaan liikuttaa ylös ja alas >> Vaihe A1.1
  • Ei, alustaa voidaan liikuttaa vain yhteen suuntaan >> Vaihe C2.1

Vaihe C2.1

Irrota harmaa lattakaapeli ja testaa sitten, voidaanko alustaa nostaa ja laskea.
(Testaa toiminto harmaan kaapelin ollessa irrotettuna.)



Määritä testitulos ja seuraava toimenpide.

  • Kyllä, alustaa voidaan liikuttaa ylös ja alas >> Vaihe C8
  • Ei, alustaa voidaan liikuttaa vain yhteen suuntaan >> Vaihe C3

Vaihe C3

  • Kytke harmaa nauhakaapeli takaisin.
  • Irrota kaapeli laserpään piirilevystä.



  • Tarkista, voidaanko alustaa liikuttaa ylös ja alas.

Määritä testitulos ja seuraava toimenpide.

  • Kyllä, alustaa voidaan liikuttaa ylös ja alas >> Vaihe C4
  • Ei, alustaa voidaan liikuttaa vain yhteen suuntaan >> Vaihe B2

Vaihe C4

  • Kytke kaapeli takaisin laserpäähän.

  • Katso ohjeet automaattitarkennusanturin ja suojuksen poistamiseen oppaasta.
    Lue vain vaiheet 1, 2 ja 6 (tähän vaiheeseen tarvitaan 2,5 mm:n ja 2,0 mm:n kuusiokoloavaimet.) [Beambox II - Auto-Focus Probe & Cable Replacement]

  • Tarkista, voidaanko automaattitarkennuslevyn kytkintä painaa sujuvasti, kuten videossa.


Määritä testitulos ja seuraava toimenpide.

  • Kyllä, kytkintä voidaan painaa sujuvasti kuten videossa >> Vaihe C5
  • Ei, kytkintä ei voi painaa lainkaan tai se on jumissa >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Automaattitarkennusmoduuli on viallinen.

Vaihe C5

  • Katso ohjeet suojuksen ja anturin asentamiseen takaisin automaattitarkennuslevylle varmistaen, että anturia voidaan työntää ylöspäin. Lue vain vaiheet 7 ja 8.
    [Beambox II - Auto-Focus Probe & Cable Replacement]

  • Ripusta automaattitarkennusyksikkö paikalleen ja tarkista, voidaanko alustaa liikuttaa ylös ja alas.



Määritä testitulos ja seuraava toimenpide.

  • Kyllä, alustaa voidaan liikuttaa ylös ja alas >> Vaihe C6
  • Ei, alustaa voidaan liikuttaa vain yhteen suuntaan >> Ota yhteyttä asiakastukeen
    Mahdollinen syy:
    1. Automaattitarkennusanturi ja suojus ovat vaurioituneet.
    2. Automaattitarkennuksen piirilevy on vaurioitunut. (Epätodennäköisempää)

Vaihe C6

Määritä testitulos ja seuraava toimenpide.

  • Kyllä, alustaa voidaan liikuttaa ylös ja alas >> Vaihe C8
  • Ei, alustaa voidaan liikuttaa vain yhteen suuntaan >> Vaihe C7

Vaihe C7

Kytke seuraavat kaapelit uudelleen.

  • 6-nastainen kaapeli piirturin piirilevyllä. (Takakansi on irrotettava T8-ruuvimeisselillä.) (Katso kaaviota jos piirilevysi ei ole samanlainen kuin kuvassa.)

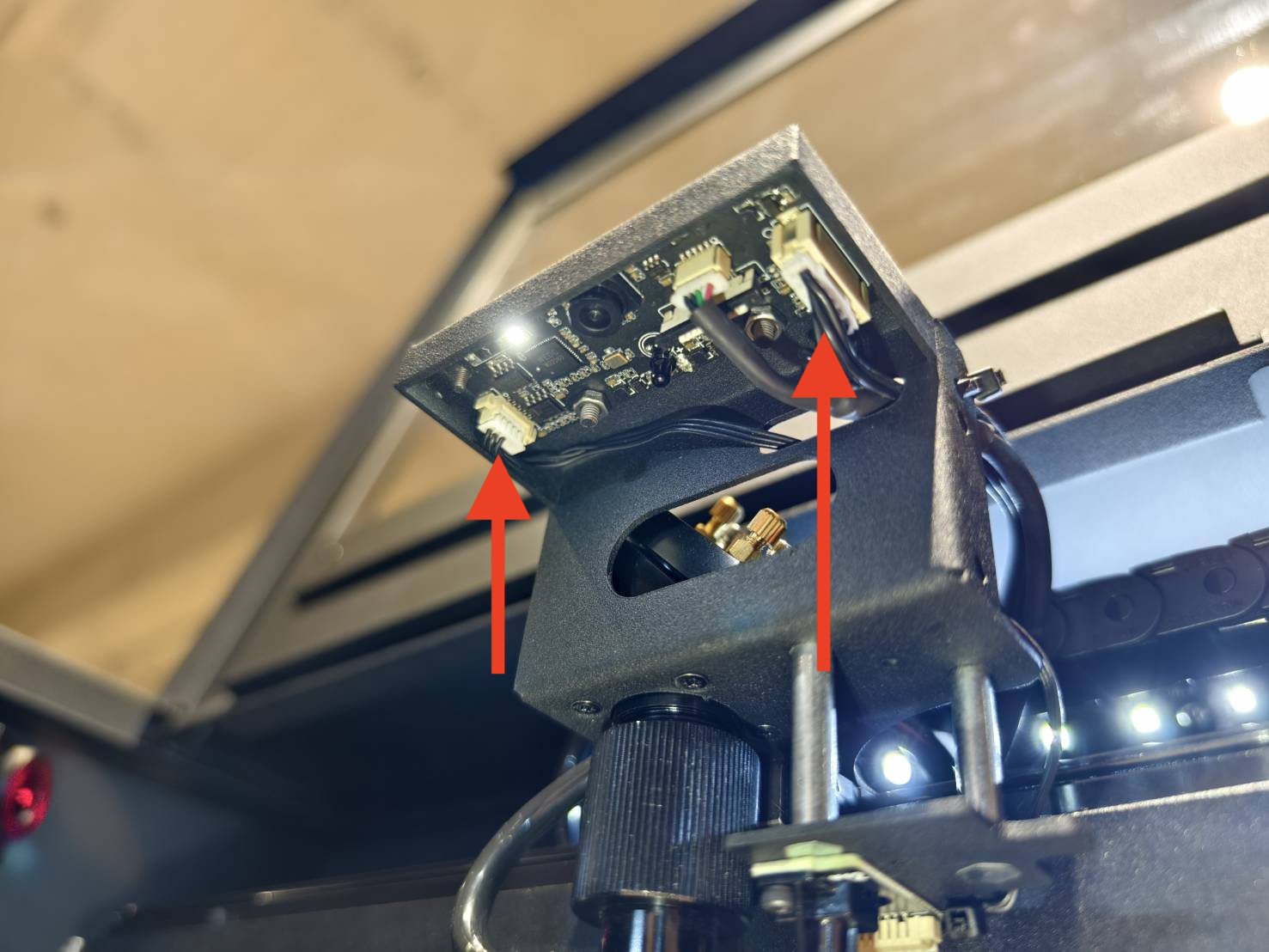

  • 6-nastainen ja 3-nastainen kaapeli laserpään kameran LED-piirilevyllä.
    (Jos tätä on liian vaikea irrottaa, varmista sen sijaan, ettei liitäntä ole löysällä.)


  • 3-nastainen kaapeli laserpään takana automaattitarkennusmoduulissa.
    (Jos tätä on liian vaikea irrottaa, varmista sen sijaan, ettei liitäntä ole löysällä.)

  • Tarkista tämän jälkeen, voidaanko alustaa liikuttaa ylös ja alas.

Määritä testitulos ja seuraava toimenpide.

  • Kyllä, alustaa voidaan liikuttaa ylös ja alas >> Vaihe C8
  • Ei, alustaa voidaan liikuttaa vain yhteen suuntaan >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Automaattitarkennusmoduuli on viallinen
      2. Automaattitarkennusmoduulin 3-nastainen kaapeli on viallinen
      3. HX-kameran LED- ja liekkianturikortti on viallinen (epätodennäköisempi)
      4. Liekkianturikortin 6-nastainen kaapeli on viallinen (epätodennäköisempi)

Vaihe C8

Aseta materiaali alustalle ja suorita automaattitarkennus.

Määritä testitulos ja seuraava toimenpide.

  • Kyllä, automaattitarkennus toimii >> Ongelma ratkaistu
  • Ei, automaattitarkennus ei vieläkään toimi >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Automaattitarkennusmoduuli on viallinen
      2. Automaattitarkennuksen anturi on viallinen
      3. Materiaali ei ole riittävän tasainen

Ota yhteyttä asiakastukeen

  • Noudata alla olevan linkin ohjeita ilmoittaaksesi ongelmasta asianmukaisesti paikalliselle jälleenmyyjälle tai FLUX-tuelle. [Ota yhteyttä asiakaspalveluun]

Tässä artikkelissa mainitut kerätyt tiedot, kuten valokuvat tai videot, jotka osoittavat laitteesi ongelman, on jaettava jälleenmyyjän tai FLUX-tuen kanssa.
