2-4 Promark-kameran kalibrointi

Infrapunaesikatselutoiminnon lisäksi Promark tukee myös kameran kohdistusta. Suorita seuraavat vaiheet kameran kalibroimiseksi ennen kameran kohdistusominaisuuden käyttöä.

Vaihe 1 - Aseta shakkilautakuvio

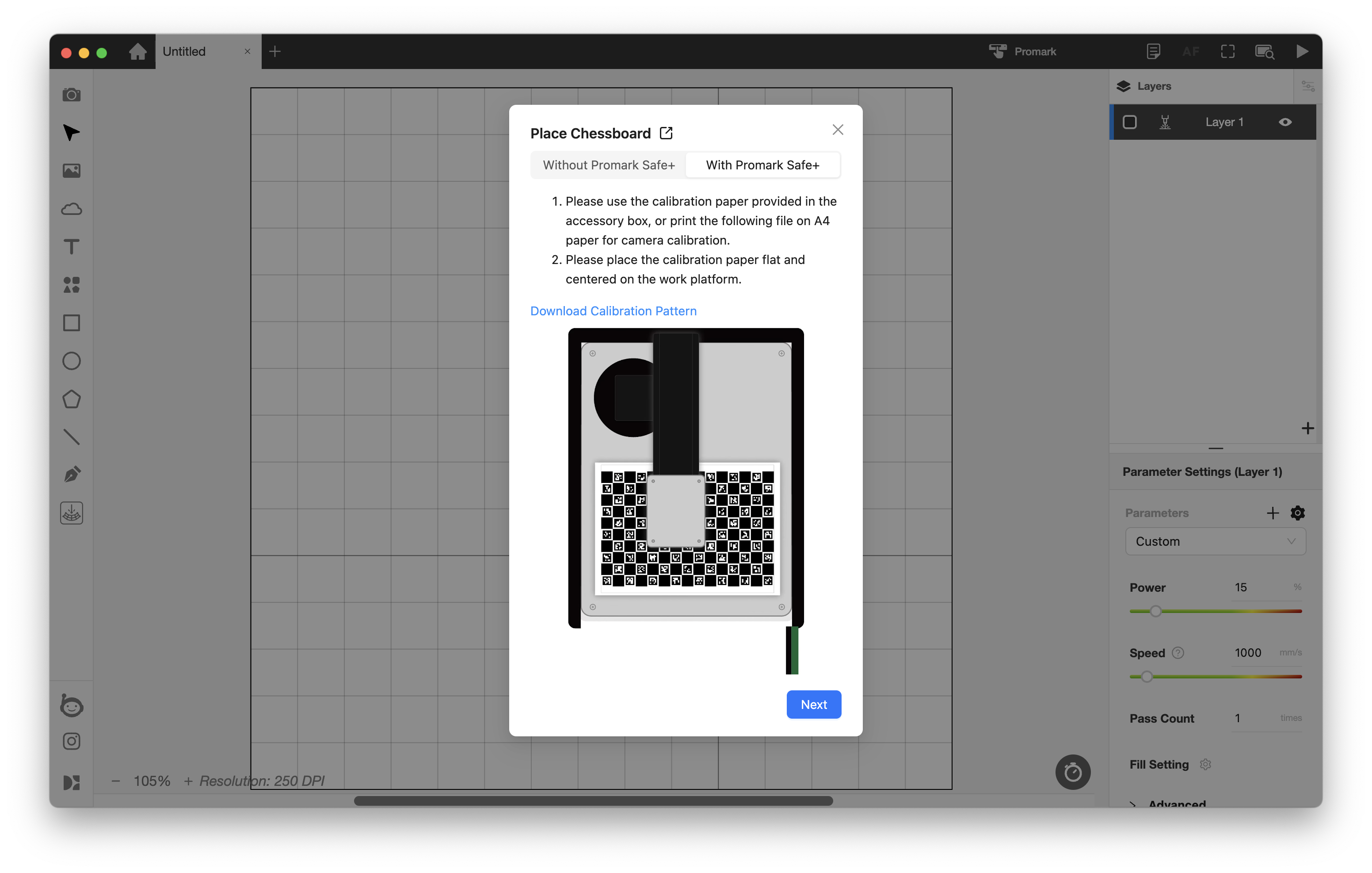

1-1. Aseta lisävarustelaatikosta löytyvä mustavalkoinen shakkilautakuviopaperi työalustan keskelle varmistaen, että paperi on täysin tasainen ilman kohoumia, ryppyjä tai tahroja.

⚠︎ Jos shakkilautapaperisi on kadonnut tai vahingoittunut, voit ladata sen kameran kalibrointi-ikkunasta tai tulostaa tämän shakkilautatiedoston tulostimella.
Varmista, että tulostuksen skaalaus on asetettu 100 %:iin.

1-2. Säädä tarkennus objektiiville sopivalle polttovälin etäisyydelle. (Huomaa: On normaalia, että shakkilaudan näkyvä alue vaikuttaa pienemmältä 220 mm:n polttovälillä.)

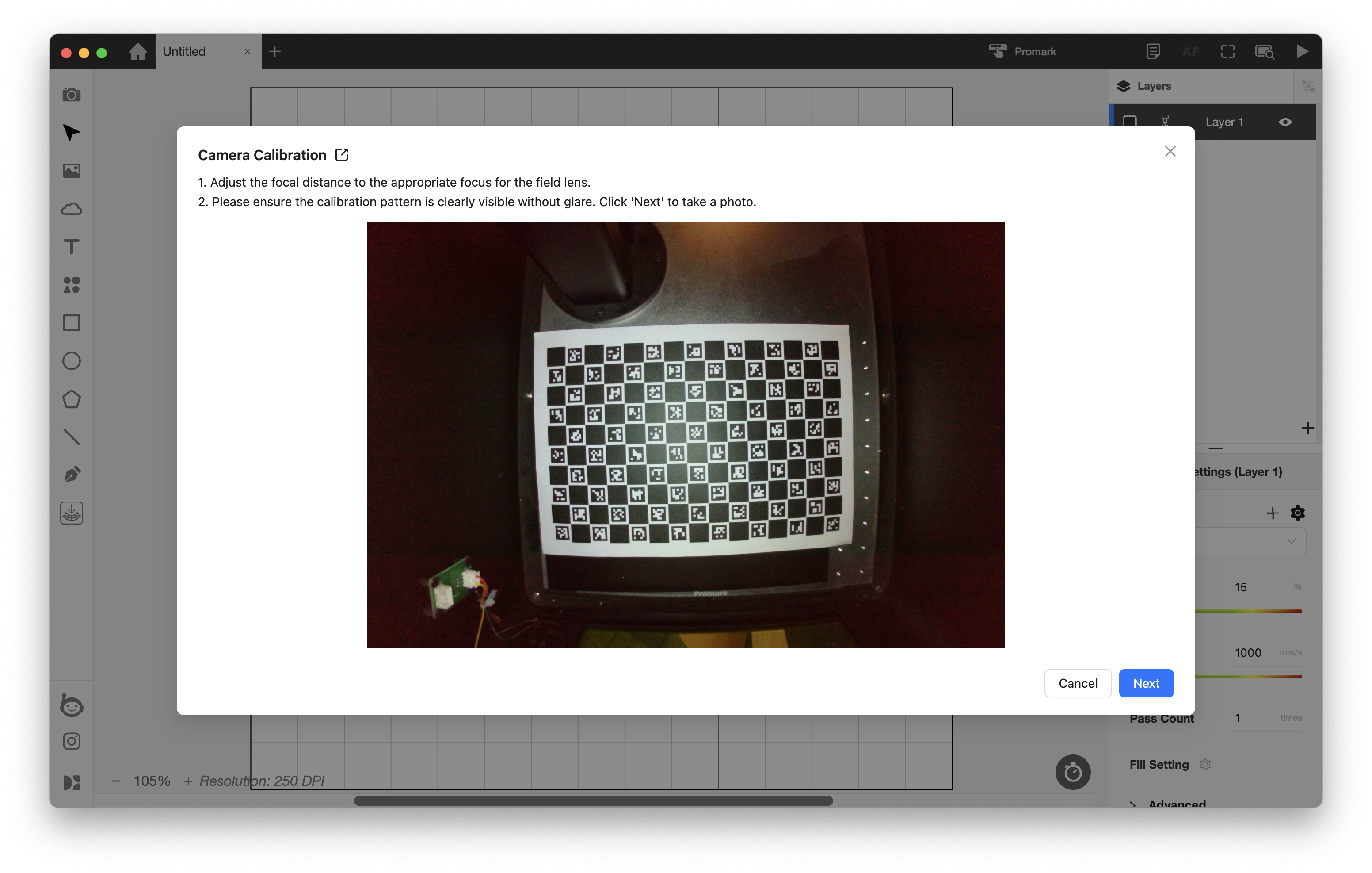

1-3. Varmista, ettei shakkilaudassa ole heijastuksia ja että jokainen ruutu näkyy selkeästi. Napsauta "Seuraava" jatkaaksesi kuvan ottamista.

• Jos kuvan ottamisen jälkeen näytetään virhe, se tarkoittaa, että shakkilautakuviota ei tunnistettu riittävästi. Tarkista, että shakkilautapaperi on oikein sijoitettu, varmista, ettei lähellä ole heijastavia valonlähteitä, ja varmista, että paperi on tasainen.

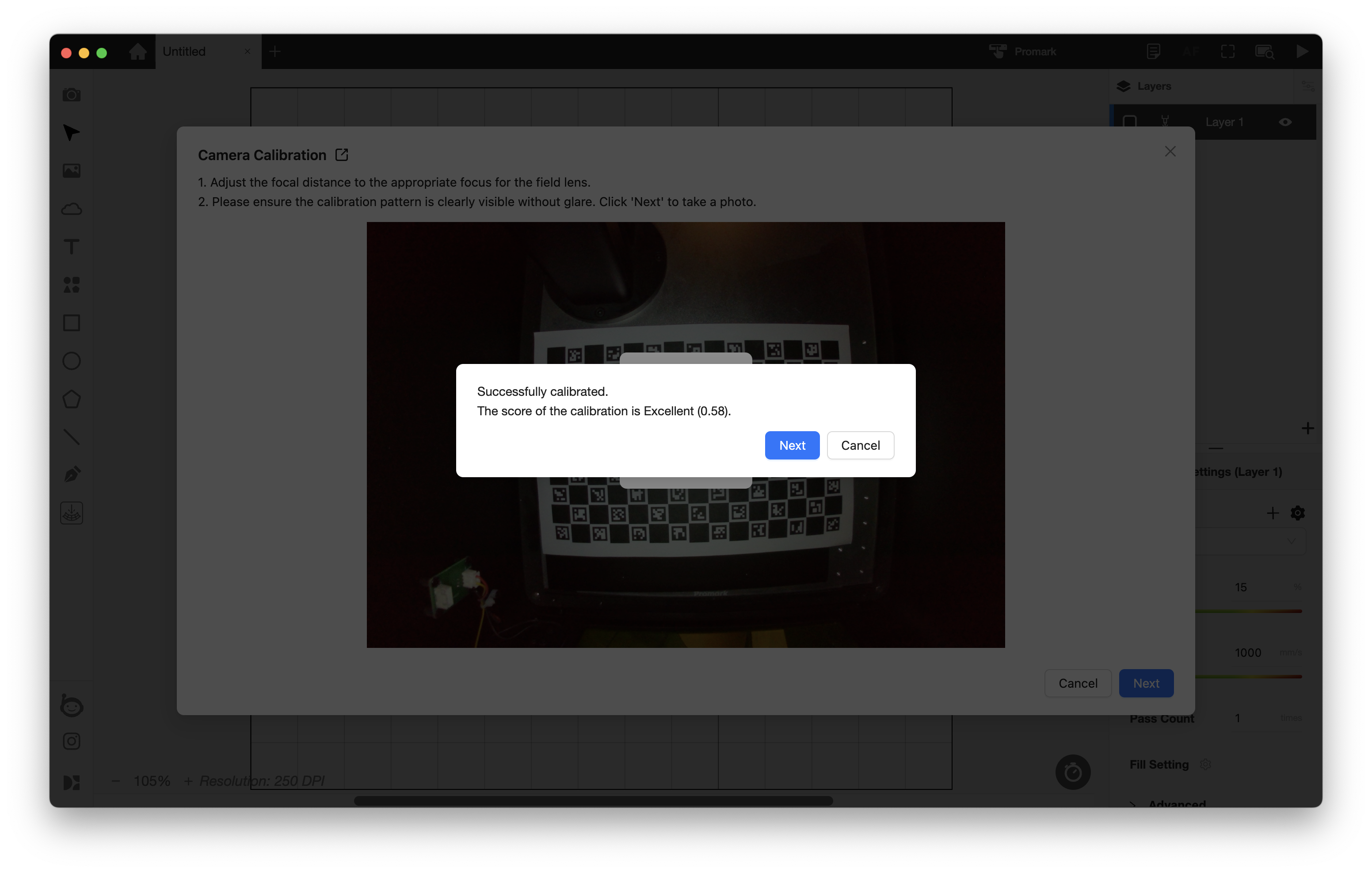

• Shakkilaudan kuvaamisen jälkeen näytetään pistemäärä. Tyypillisesti pistemäärä on "Erinomainen."

Vaihe 2 - Kalibrointimuotojen piirtäminen

⚠︎ Jos käytät Promark (Safety+) -mallia, katso tämä linkki ottaaksesi ovien suojatoiminnon käyttöön ennen laserin käynnistämistä turvallisuutesi vuoksi.

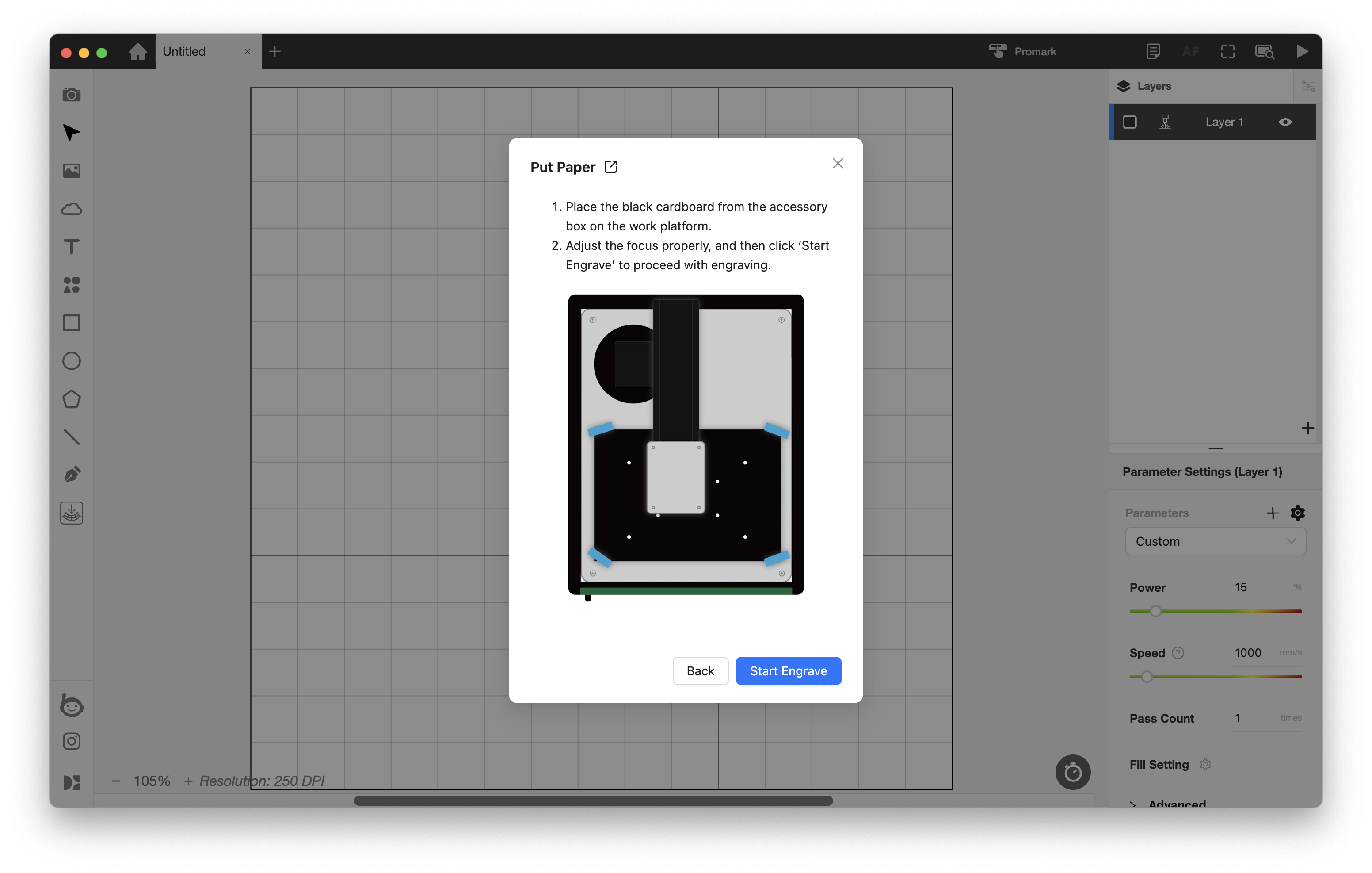

2-1. Aseta lisävarustelaatikosta löytyvä musta kartonki työalustalle. Vahvistettuasi tarkennuksen uudelleen, suorita kalibrointipisteiden kaiverrus.

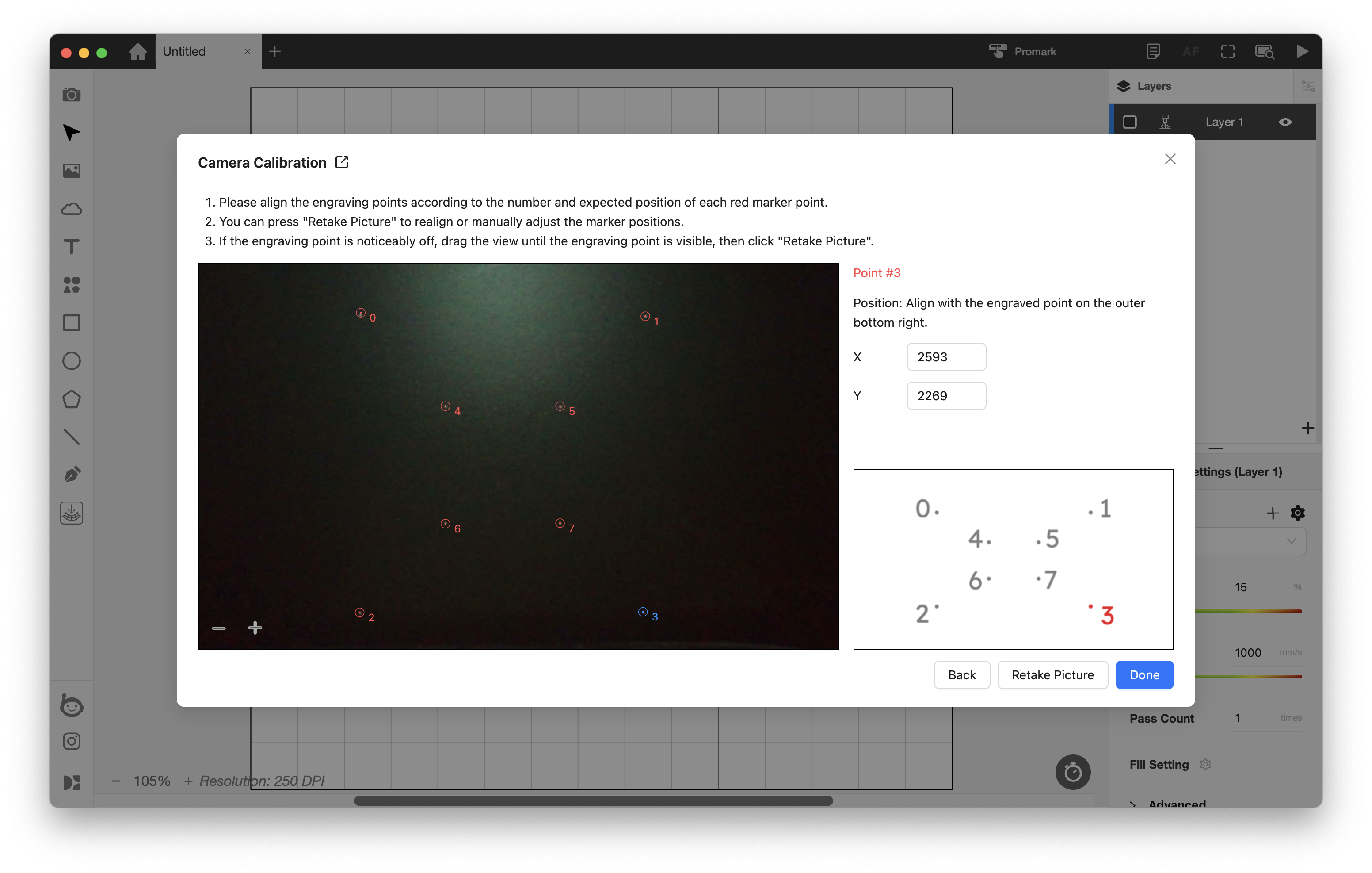

2-2. Kun kalibrointipisteiden kaiverrus on valmis, tarkista, että kalibrointipisteet osuvat päällekkäin punaisten pisteiden kanssa. Valitse sitten kahdeksan pistettä järjestyksessä ja tarkista, vastaako oikealla näkyvä kalibrointijärjestys alla olevaa esimerkkiä.

2-3. Jos kahdeksan pisteen sijainnit kuvassa ovat selvästi virheellisiä tai väärin kohdistettuja, yritä poistaa ympäröivät esteet ja varmista, ettei ympäröivistä valonlähteistä tule huomattavaa heijastusta. Napsauta "Ota kuva uudelleen", kunnes kahdeksan pistettä on tunnistettu oikein. Kalibrointi on valmis, kun tämä vaihe on suoritettu.
