Vaihe 1 - Säädä tarkennusetäisyys

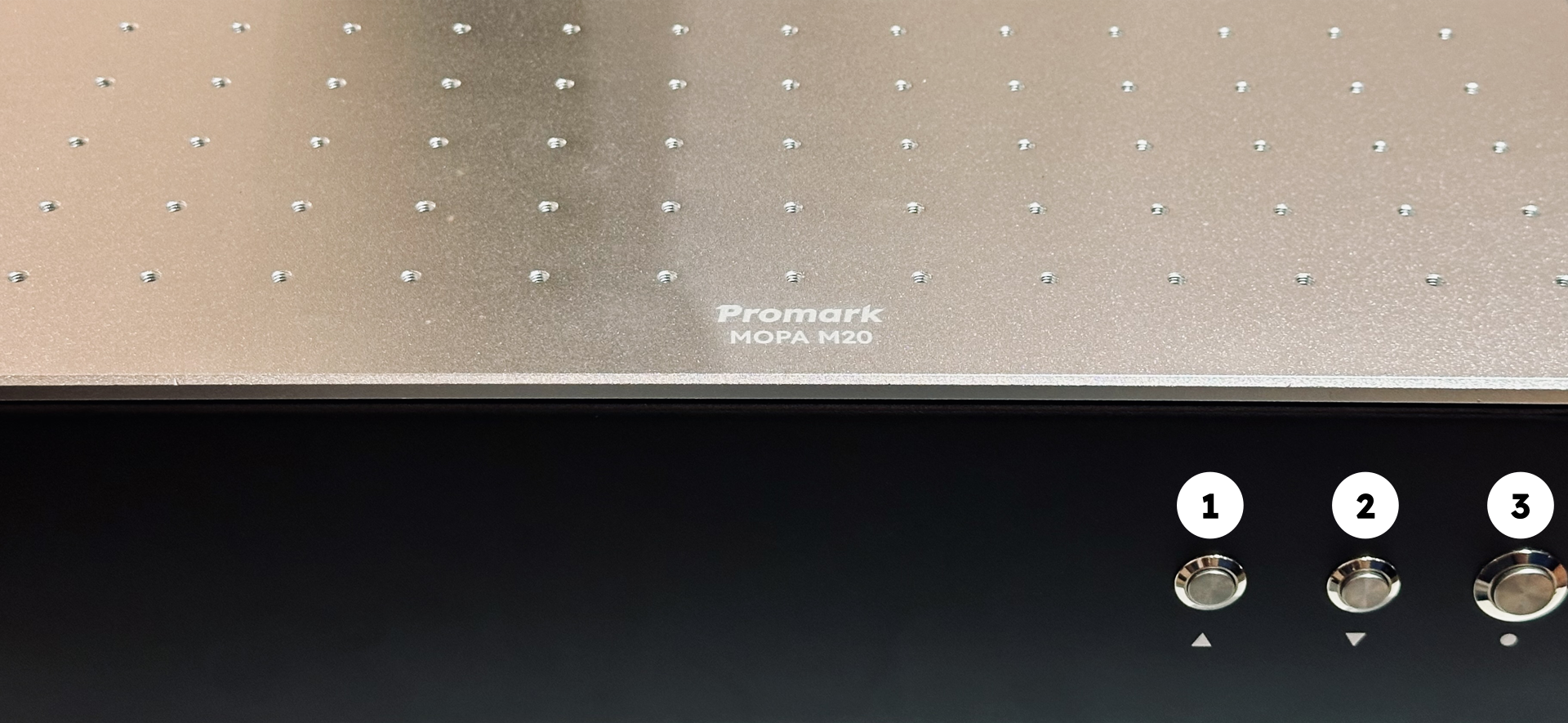

Painikkeiden toiminnot:

1. Siirrä galvanometrin vartta ylöspäin
2. Siirrä galvanometrin vartta alaspäin
3. Aloita kaiverrus 正面按鈕.001.png

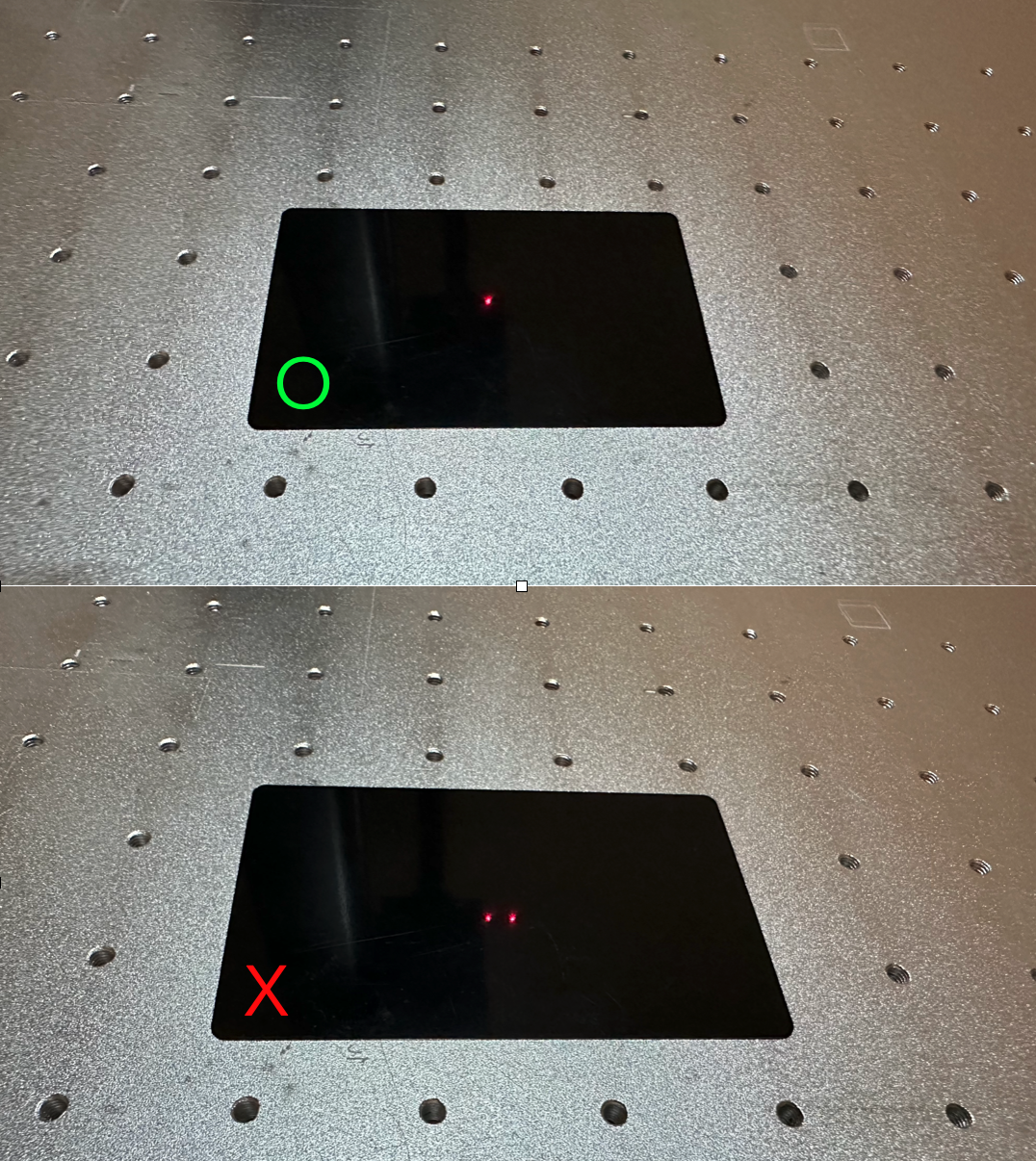

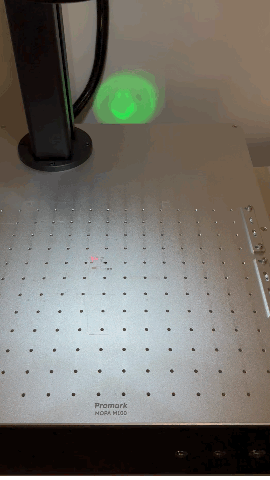

Säädä galvanometrin varren asentoa ylös- ja alas-painikkeilla kohdistamalla kaksi punaista pistettä tarkennusta varten

兩點對焦.gif 截圖 2024-11-25 下午5.48.24.png

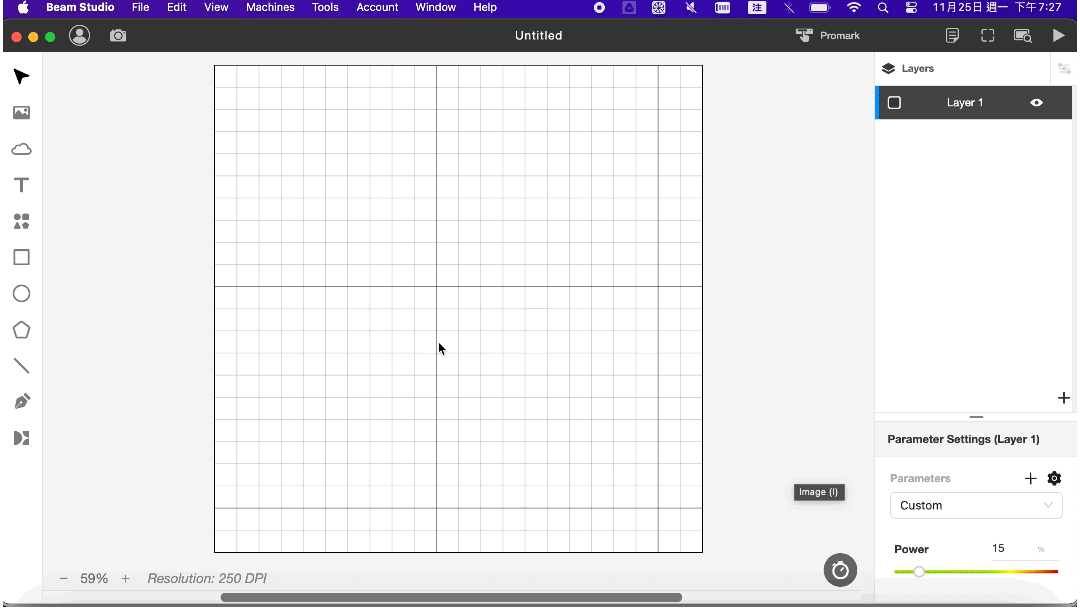

Vaihe 2 - Tuo kaiverrustestitiedosto

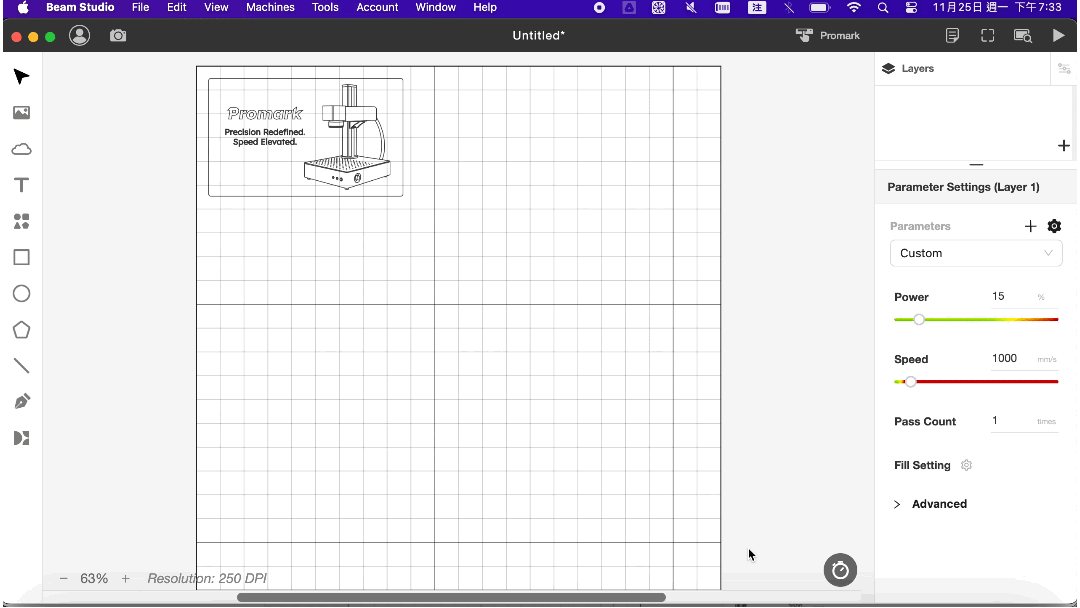

Vaihe 3 - Aseta parametrit (kuusi konemallia)

Testikaiverrusparametrit mustalle alumiinille eri malleille:

	Promark Desktop Fiber Laser			Promark MOPA Laser
Malli	D20	D30	D50	M20	M60	M100
Lasertyyppi	Kuitulaser 20W	Kuitulaser 30W	Kuitulaser 50W	MOPA 20W	MOPA 60W	MOPA 100W
Teho	90	72	90	90	45	55
Nopeus	2000			2500	2500	3500
Pulssin leveys	X	X	X	350	350	500
Taajuus	27	30	45	25	25	55

Tässä artikkelissa käytetään esimerkkinä Promark Desktop MOPA Fiber Laser Marker 100W -laitetta.

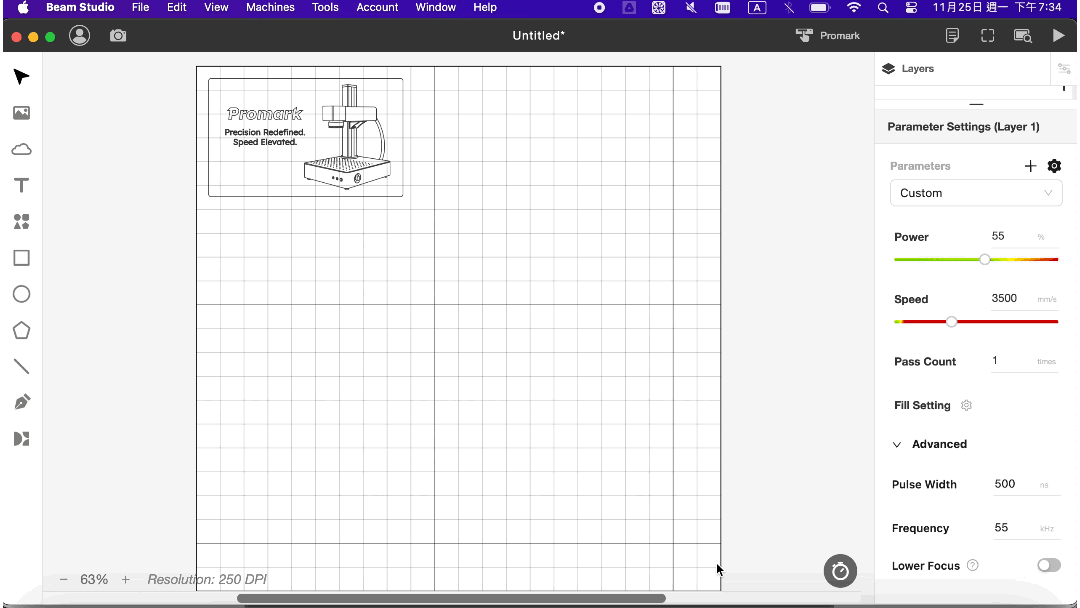

Vaihe 4 - Esikatsele kaiverrusasento

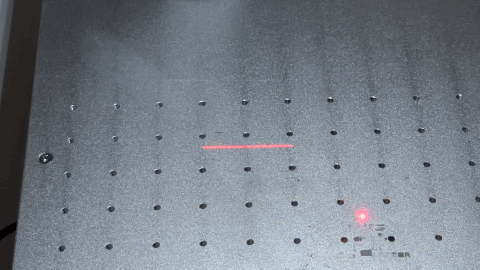

Napsauta "Kehyksen esikatselu" -painiketta Beam Studion oikeassa yläkulmassa ja aseta lisävarustelaatikosta musta alumiinilevy punaisen laseresikatselukehyksen sisälle.


Jos haluat käyttää kameraa kaiverrusasennon esikatseluun, kalibroi ensin kamera kalibroi kamera.

Kameraesikatselun vaiheet:
b-1 Aseta musta alumiinilevy työalueelle.
b-2 Napsauta "Kameraesikatselu" -painiketta Beam Studion vasemmassa yläkulmassa ottaaksesi kuvan ja vahvistaaksesi mustan alumiinilevyn sijainnin.
b-3 Siirrä kaiverrustiedosto mustalle alumiinilevylle.

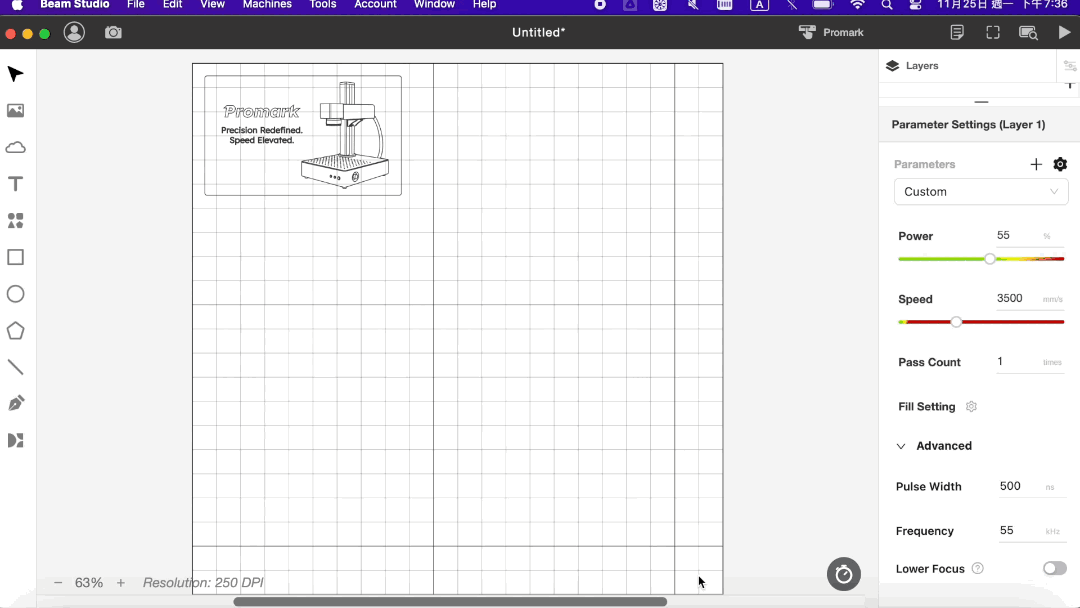

Vaihe 5 - Tehtävän lähettäminen

⚠︎ Jos käytät Promark (Safety+) -mallia, katso tämä linkki ottaaksesi käyttöön oven suojatoiminnon ennen laserin käynnistämistä turvallisuutesi vuoksi.

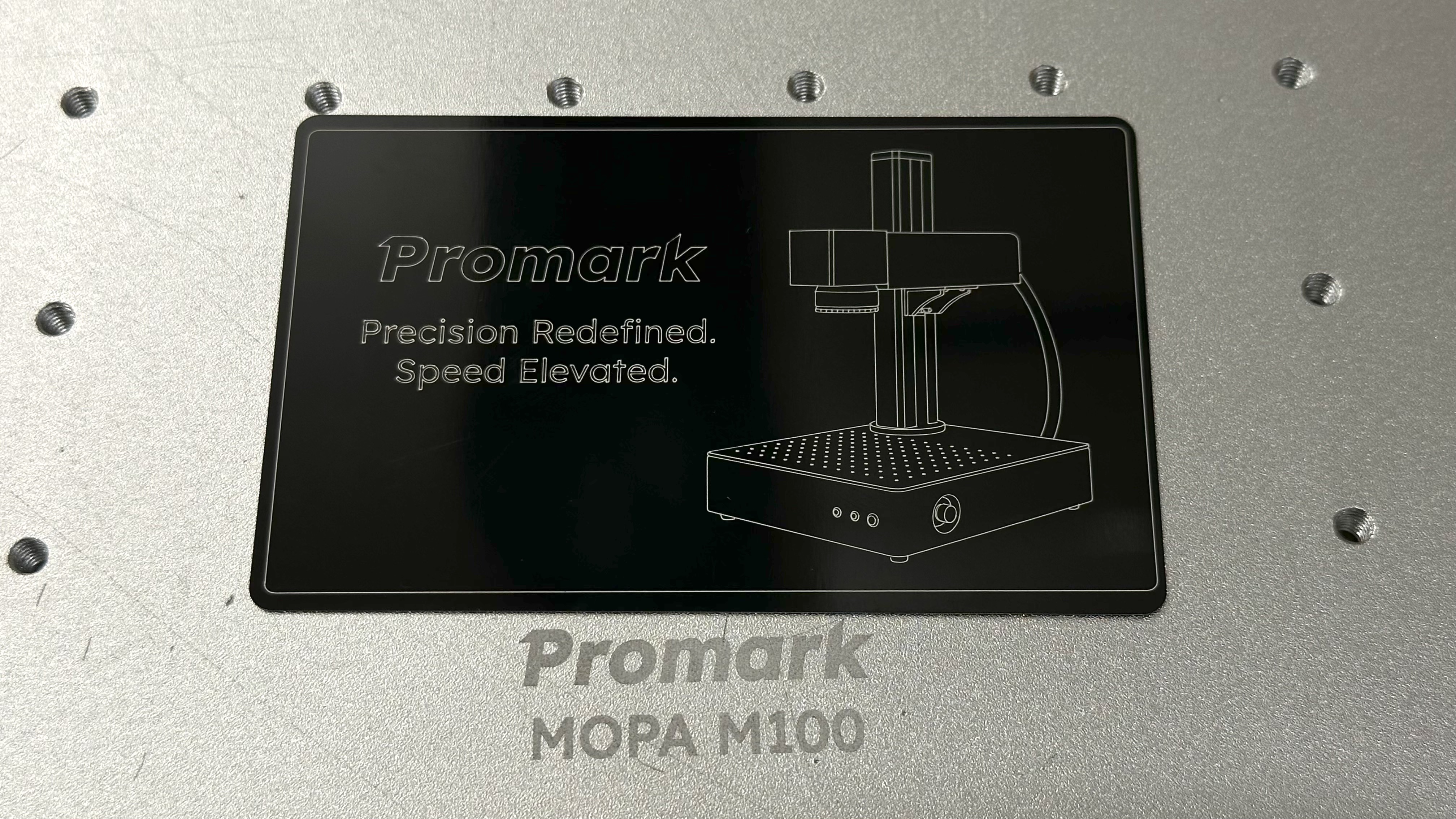

Vaihe 6 - Tarkista kaiverrustulos
