2-1 Kokoonpano ja käyttöönotto (Safe+ manuaalinen oviversio)

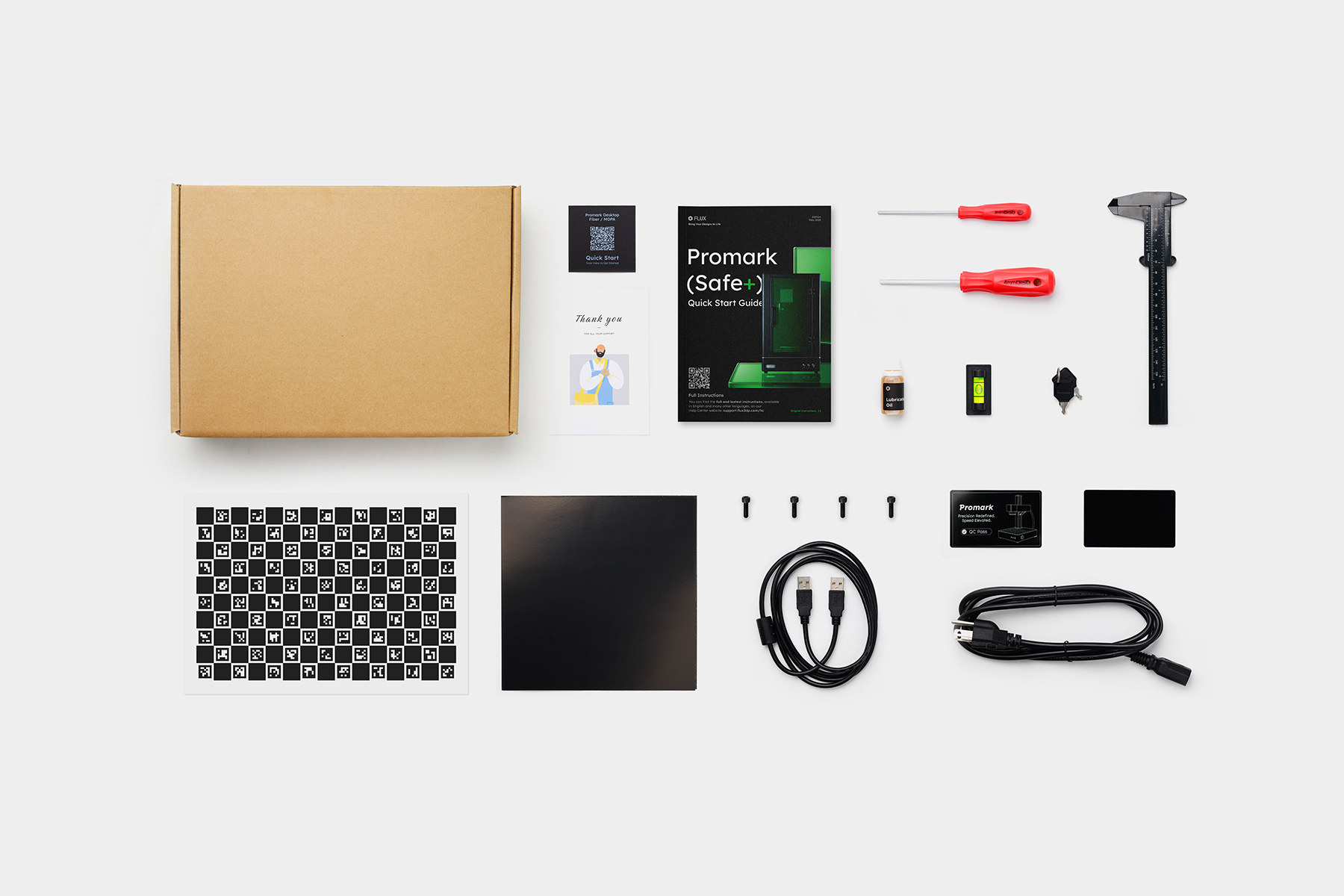

Pakkauksen sisältö

Lisävarusteet

• Pikaopas
• Virtajohto
• Kiinnitin
• Poistoilmaletku
• USB-kaapeli
• Kamerakaapeli
• Laserin turva-avain
• Kenttälinssin suojakansi
• Kenttälinssin kalibrointikortti

Työkalut

• 3mm kuusiokoloavain
• Minivatupassi
• Työntömitta
• Kameran kalibrointilevy

Kulutustarvikkeet

• Musta alumiinitestilevy
• Kenttälinssin kalibrointipaperi
• Voiteluöljy

Kokoonpano

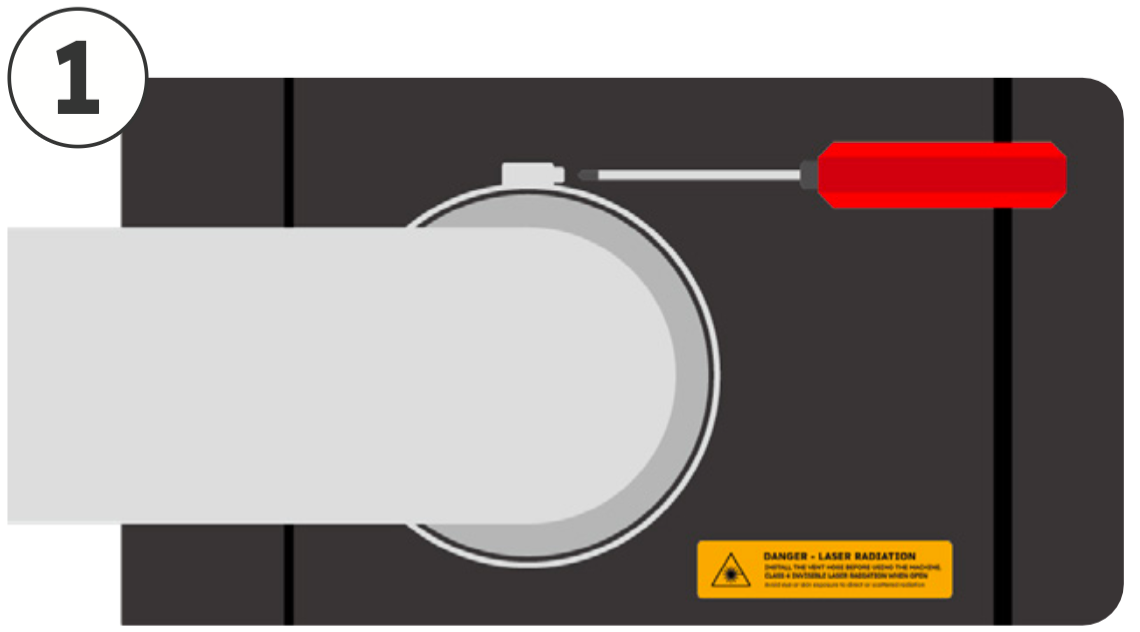

Asenna poistoilmaletku

1. Löysää ristipääruuvimeisselillä poistoaukon kannessa oleva letkun kiristin ja irrota kansi.
2. Poista poistoilmaletkun sisällä oleva pehmustemateriaali.
3. Aseta kiristin poistoilmaletkun aukon suurempaan päähän ja kiinnitä se laitteen takaosassa olevaan poistoilmapuhaltimen liitäntään.
4. Säädä kiristimen kireys ja kiinnitä se poistoilmapuhaltimen liitäntään.
5. Ohjaa poistoilmaletkun avoin pää ikkunan ulkopuolelle kanavapuhaltimen avulla tai liitä se savunpoistimeen.

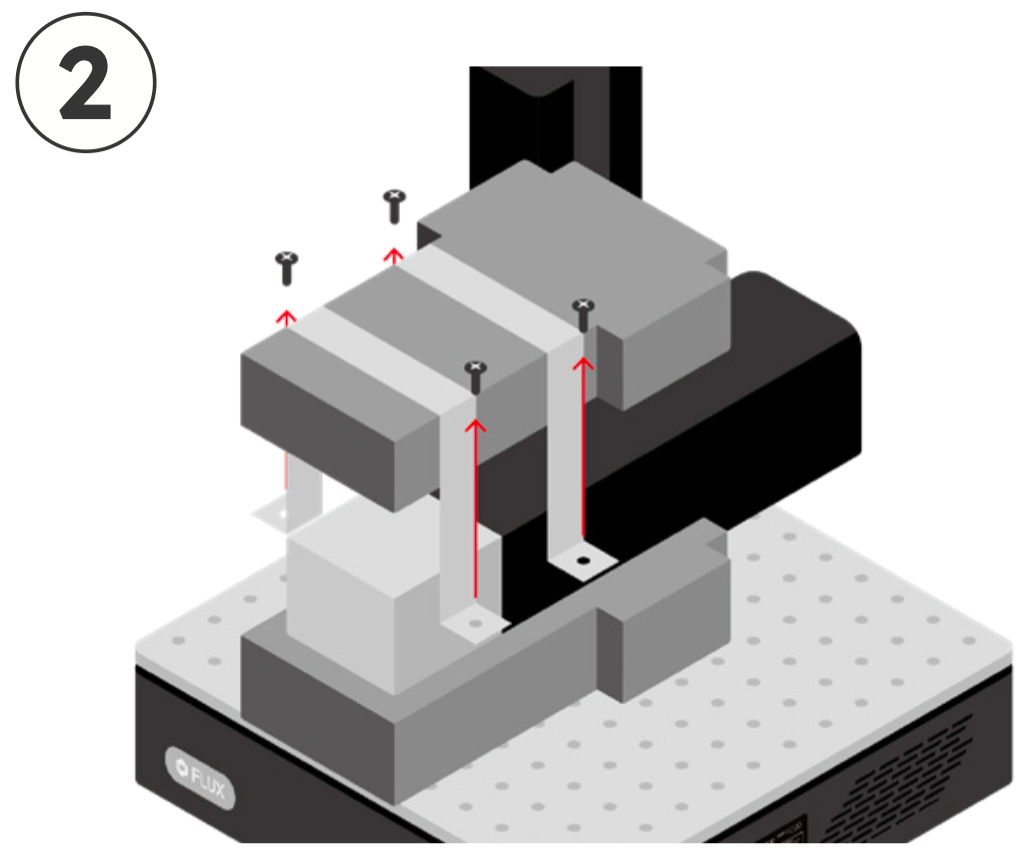

Pura galvopää pakkauksesta

1. Irrota neljä ruuvia galvopään vierestä.
2. Poista ylempi pehmustemateriaali galvopäästä.

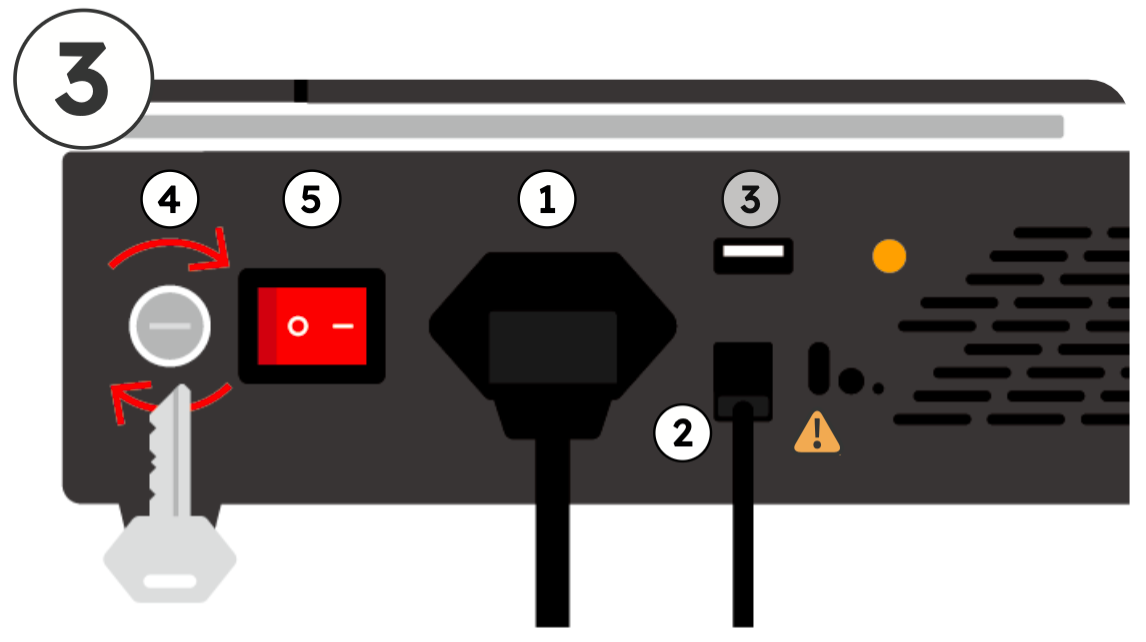

Virta- ja yhteysasetukset

⚠ Huomio: ÄLÄ käytä laitteen USB Type-C -porttia, sillä se voi aiheuttaa toimintahäiriöitä.

1. Kytke virtajohto laitteen verkkovirtaliitäntään ja maadoitettuun pistorasiaan.
2. Kytke USB-kaapelin B-liitin laitteeseen ja A-liitin tietokoneeseen.
3. (Valinnainen) Kytke kamerakaapelin USB-A-liitin laitteen kameraporttiin ja toinen USB-A-liitin tietokoneeseen.
4. Avaa laite kääntämällä mukana toimitettu laserin turva-avain myötäpäivään avainkytkimessä.
5. Käynnistä laite painamalla takana olevaa punaista virtakytkintä.

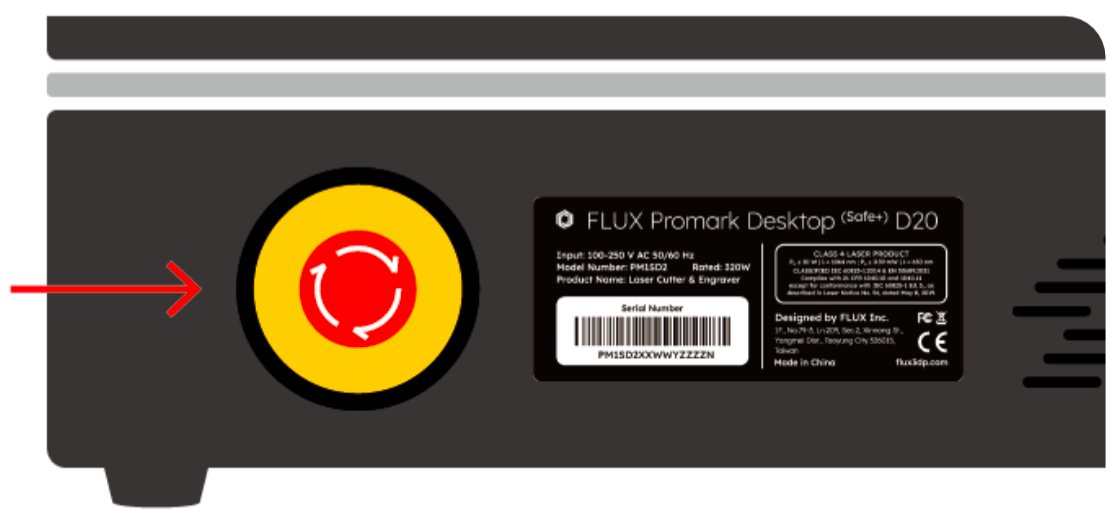

Jos punainen virtakytkin ei käynnistä laitetta, tarkista onko ohjauspaneelin oikealla puolella oleva hätäpysäytyspainike painettuna. Jos on, vapauta se kiertämällä myötäpäivään valkoisen nuolen suuntaan.

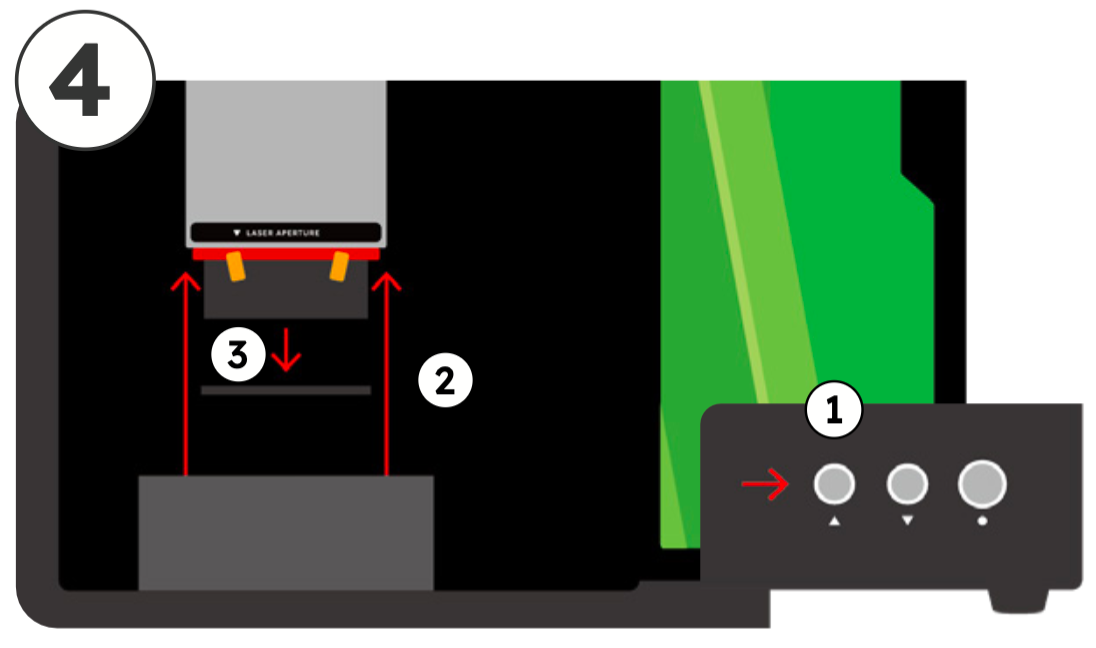

1. Nosta galvopäätä painamalla "Ylös"-painiketta.
2. Poista pehmustemateriaali galvopään alta.
3. Irrota kenttälinssin suojus ja säilytä se tarvikepakkauksessa.
