2-1 Kokoonpano ja käynnistys (Promark)

Kiitos, että valitsit FLUX-tuotteet.

Ennen Promarkin purkamista pakkauksesta, lue Turvallisuusmääräykset.

Seuraavat luvut (2-1 - 2-4) opastavat laitteen kokoamisessa ja käytössä.

1. Mitä pakkauksessa on?

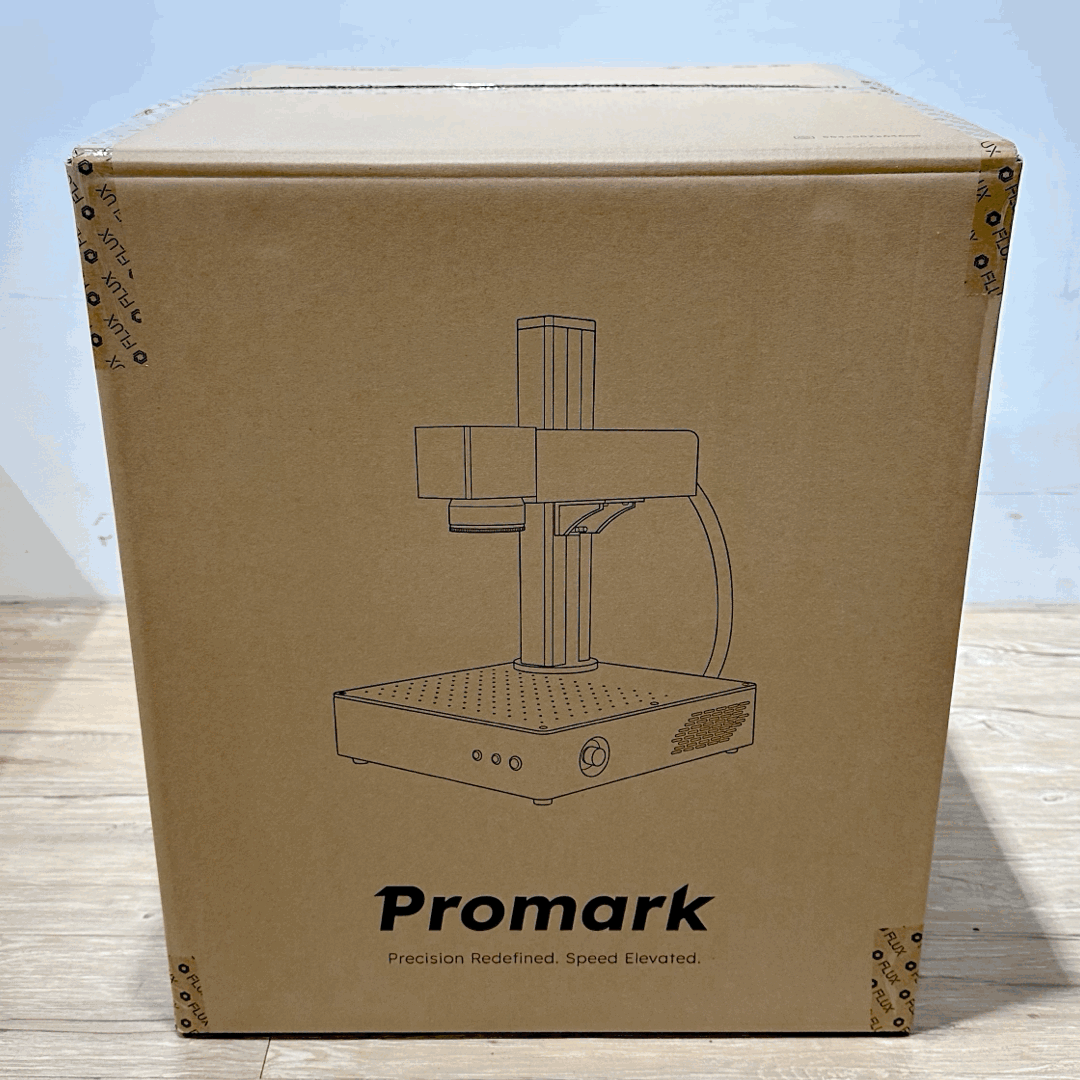

a. Avaa pakkaus lattialla ja ota esiin tarvikepakkaus ja laite.
⚠︎ Huomio: Päälaitteen ja galvanometrivarren välistä johdotusta ei saa irrottaa.

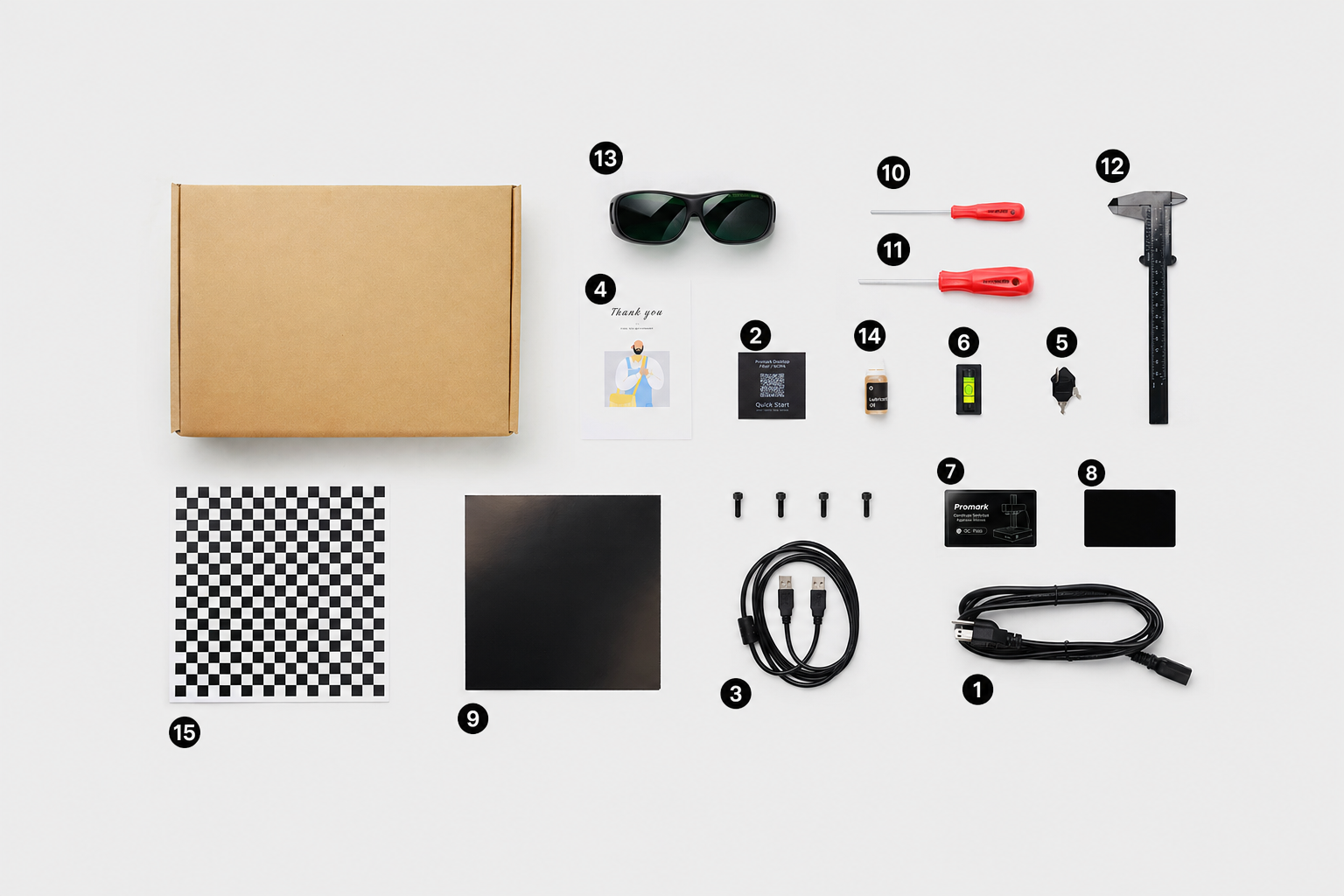

b. Ota tarvikkeet esiin ja tarkista niiden sisältö.

1. Virtajohto
2. Pika-aloituskortti QR-koodilla
3. USB-A - USB-A -kaapeli
4. USB-A - USB-B -kaapeli
5. Kiitoskortti
6. Avaimet
7. Tasaustyökalu
8. Tehtaan testauskortti
9. Musta alumiinilevy
10. F-Theta-linssin kalibrointipaperi
11. M4-avain
12. M5-avain
13. Työntömitta
14. OD6+ 1064nm laserin suojalasit
15. Voiteluöljy
16. Shakkilautakalibrointilevy

2. Kokoonpano

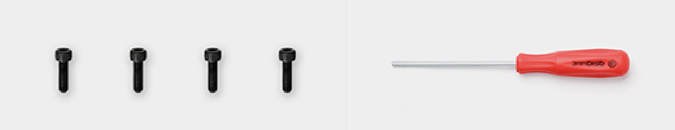

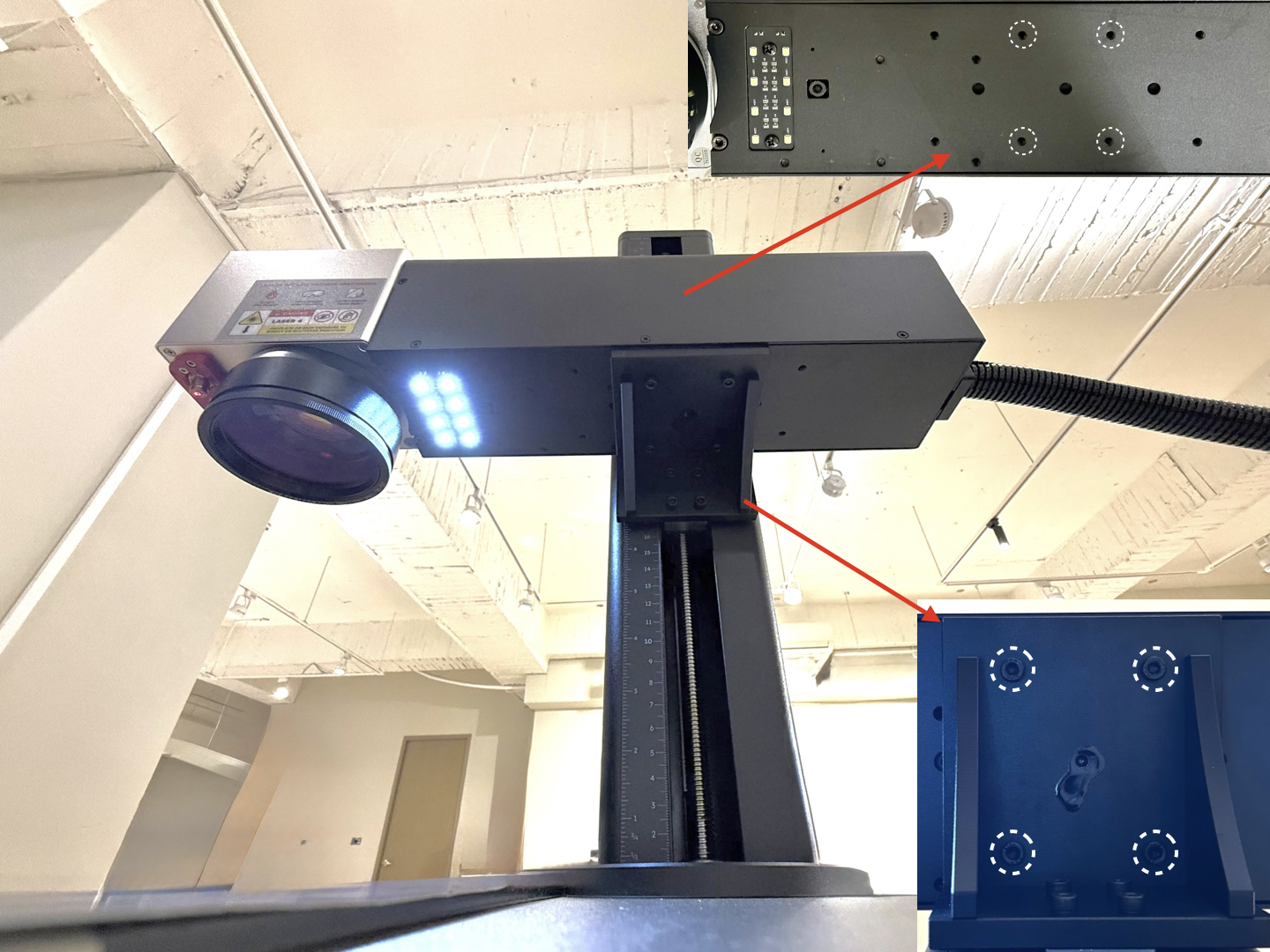

a. Galvanometrivarren asennus: Kiinnitä galvanometrivarsi Z-akselin pylvään alustaan käyttämällä M4-avainta ja neljää ruuvia.

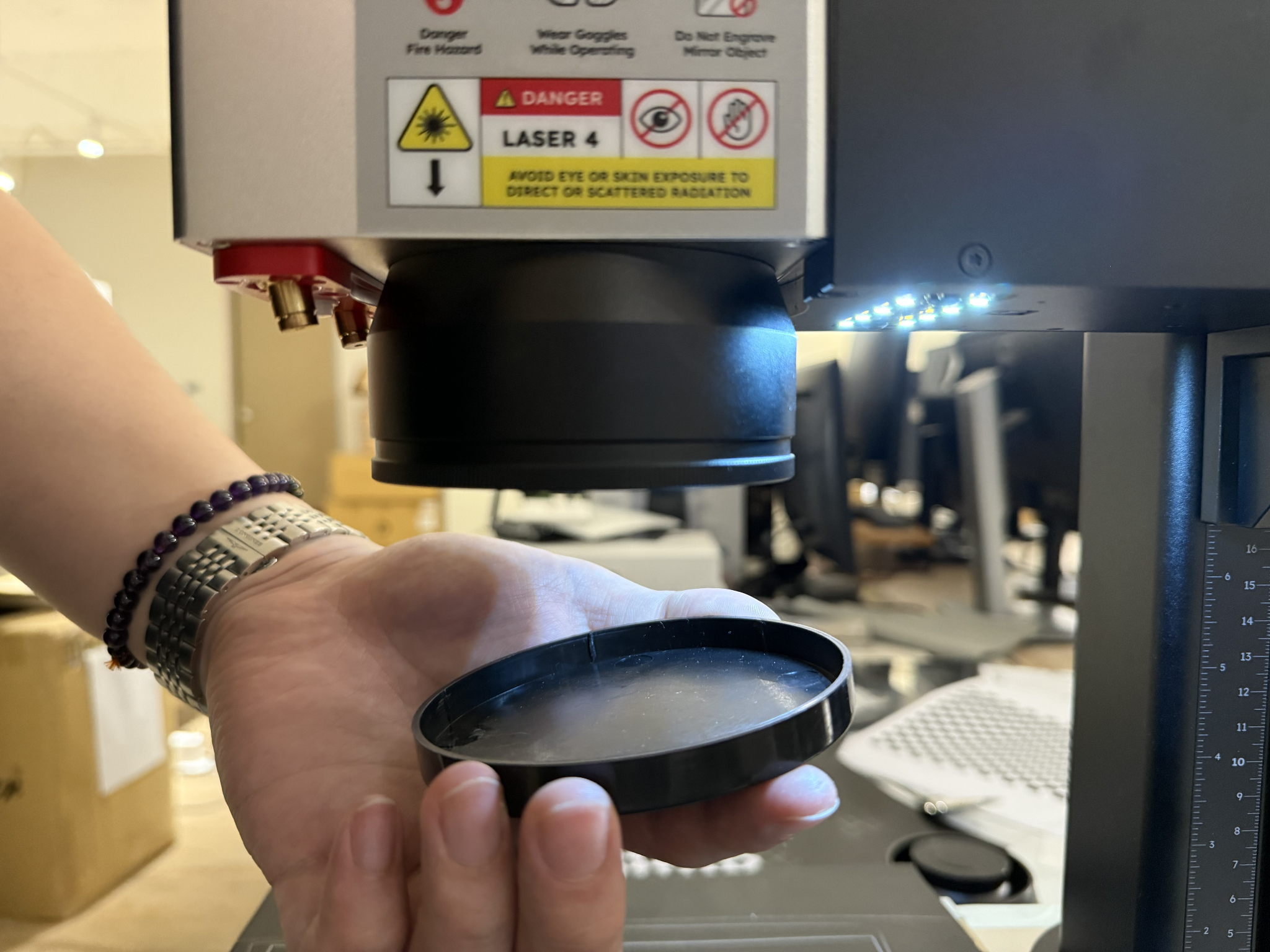

b. Poista F-theta-linssin suojus ja säilytä se tarvikkeille varatussa laatikossa.

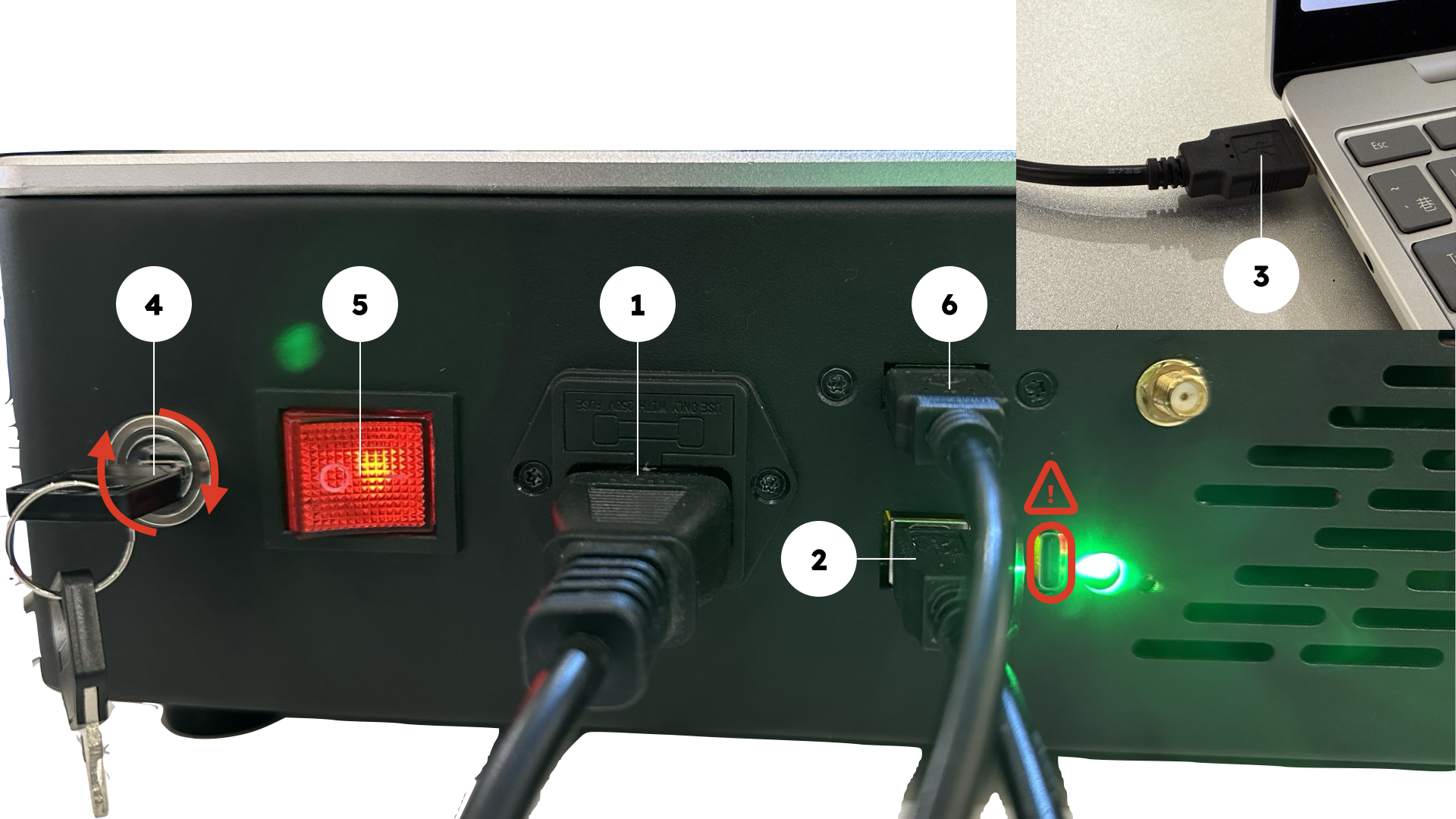

c. Käynnistys:

⚠︎ Huomio: ÄLÄ käytä USB-C-porttia. Se saattaa vahingoittaa tietokonettasi.

1. Liitä virtajohto.
2. Kytke USB-kaapelin B-liitin laitteeseen.
3. Kytke USB-kaapelin A-liitin tietokoneeseen.
4. Avaa laitteen lukitus kääntämällä tarvikkeille varatussa laatikossa olevaa avainta myötäpäivään.
5. Kytke laite päälle painamalla punaista virtakytkintä.
6. Kamerakaapeli (USB-A - USB-A -kaapeli)

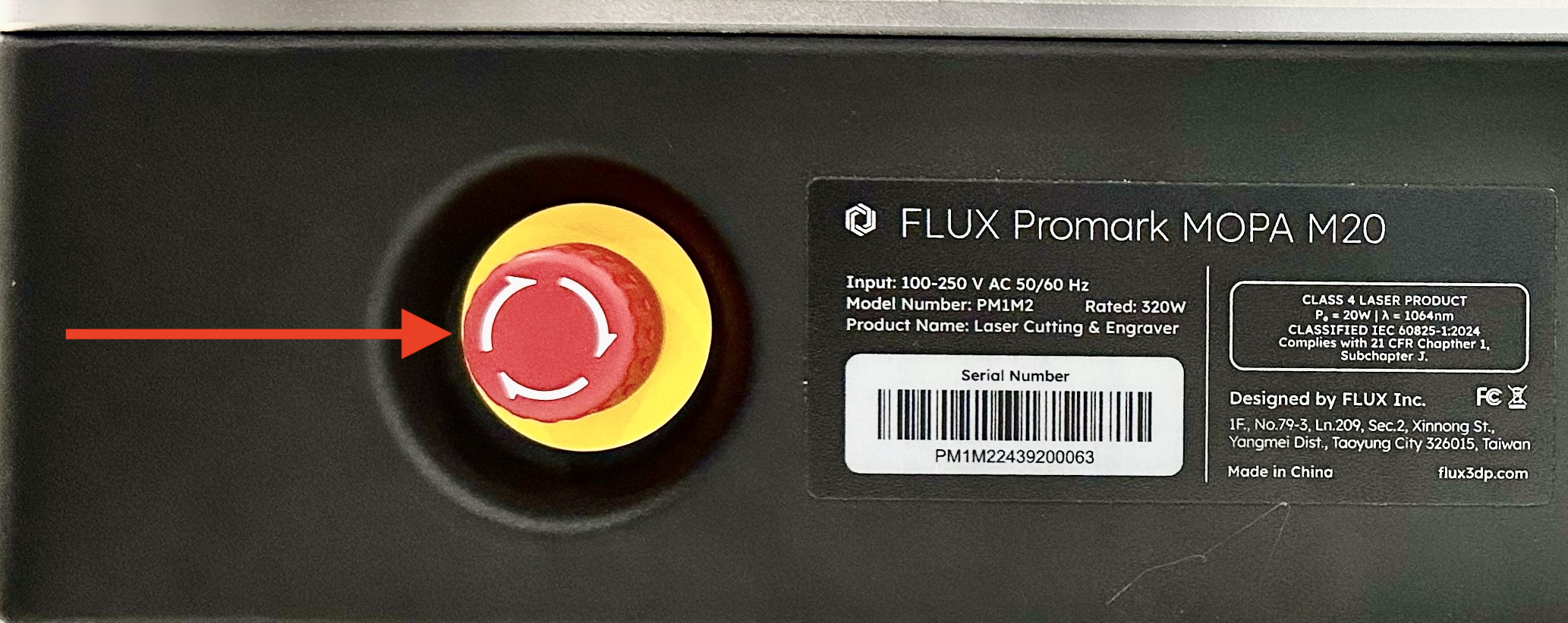

Jos punainen virtakytkin ei reagoi käynnistettäessä, tarkista onko laitteen ohjauspaneelin oikealla puolella oleva hätäpysäytyspainike aktivoitu. Jos hätäpysäytyspainike on aktivoitu, vapauta se kääntämällä sitä myötäpäivään valkoisen nuolen suuntaan.

Seuraava vaihe: Ohjelmiston asennus ja aktivointi
