Beambox II & HEXA RF - FLUX Chuck Rotary -kaiveruksen aloitus

• Beambox II tai HEXA RF + laajennustasku + istukka
  (Maks. kohteen halkaisija: 145mm)

• Beambox II tai HEXA RF + istukka
  (Maks. kohteen halkaisija: 54mm)

Vaihe 1

Asenna BB2 Extension Pocket -lisäosa alla olevan oppaan mukaisesti.

• Beambox II - laajennustaskun asennusopas
• HEXA RF - laajennustaskun asennusopas

Vaihe 2

Varmista, että sinulla on seuraavat ohjelmisto- ja laiteohjelmistoversiot pyörivän toiminnon käyttämiseksi.

Vaihe 3

Asenna alustan kiinnike takaisin paikalleen.

Vaihe 4

Mittaa materiaalin halkaisija tai ympärysmitta ja kirjaa se muistiin myöhempää käyttöä varten.
(Ensimmäisellä käyttökerralla on suositeltavaa käyttää harjoitteluun ja testaukseen tarkoitettua materiaalia.)

Vaihe 5

Katso alla olevasta taulukosta ohjeet oikeiden pyörivien telineiden asennukseen ja valitse sopiva tarkennuslinssin etäisyys esineen halkaisijan mukaan.

Koko- ja telinetaulukko

Tarkennustilan kuvaus

Oletusarvoisesti tarkennuslinssi on ylhäällä ja sen etäisyys on 4 mm, mikä tarkoittaa, että suuttimen kärjen ja materiaalin pinnan välinen etäisyys on 4 mm. Pienemmillä materiaaleilla suuttimen kärki ei välttämättä yllä oletusarvoiseen 4 mm:n etäisyyteen. Tällöin etäisyyttä voidaan kasvattaa siirtämällä linssi suuttimen alaosaan. Kun linssi on alhaalla, kärjen ja pinnan välinen etäisyys voidaan kasvattaa 16 mm:iin. Miten linssin asentoa vaihdetaan? 1. Irrota linssi   2. Määritä tarkennustilan järjestys   Tarkennustila: 4 mm (Oletus) Tarkennustila: 16 mm Linssi Lohko Lohko Linssi Rengas Rengas Suutin Suutin   3. Kokoa linssi uudelleen Lohkon punaisen puolen on oltava alaspäin. Linssin kuperan puolen on oltava ylöspäin. (Vinkki kuperan puolen nopeaan tunnistamiseen: sen pitäisi heijastaa koko kasvosi, kun katsot sitä.) Kierrä rengasta vastapäivään kiristääksesi sen.

Lyhyiden ja pitkien jalkojen selitys

Jalkoja käytetään alustan kiinnikkeeseen asettamiseen. Pyörivä osa asetetaan jalkojen päälle, jotta sitä voidaan nostaa tai laskea manuaalisesti tai automaattista alustaa käyttäen. Pyörivän osan irrotuksen esittely Pyörivän osan kiinnityksen esittely Ero Lyhyet jalustat Pitkät jalustat Se on matalampi ja sitä käytetään pienemmille esineille. (Halkaisija: 1mm - 54mm) Se on korkeampi ja sitä käytetään suuremmille esineille. (Halkaisija: 54mm - 145mm) Miten asennat jalat? Alustan kiinnikkeessä on reikiä jalkoja varten. Jaloissa on tapit, jotka voidaan asettaa reikiin. Muuta tappien välistä etäisyyttä tarvittaessa.

Vaihe 6

Varmista telineiden asentamisen jälkeen, että kone on kytketty pois päältä.
Etsi liitäntäkaapeli pakkauksesta ja kytke se koneen vasempaan takakulmaan.

Vaihe 7

Asenna leuat pyörivään istukkaan käytettävän materiaalin mukaisesti.
Katso leukojen asennusohjeet käyttöohjeesta.
FLUX Chuck Rotary -käyttöohje
(*Ensimmäisellä käyttökerralla on suositeltavaa harjoitella ja testata ylimääräisellä materiaalilla.)

Vaihe 8

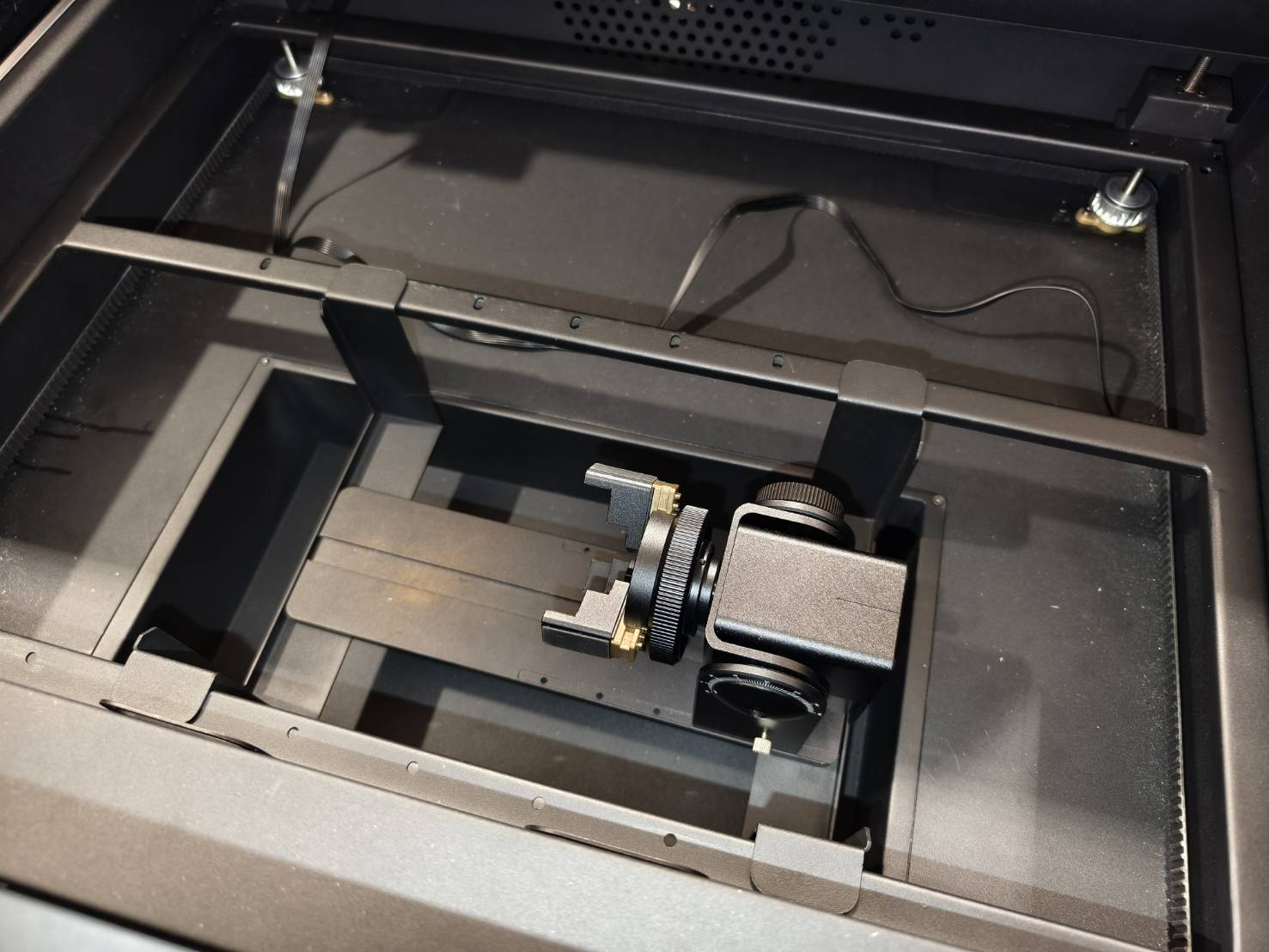

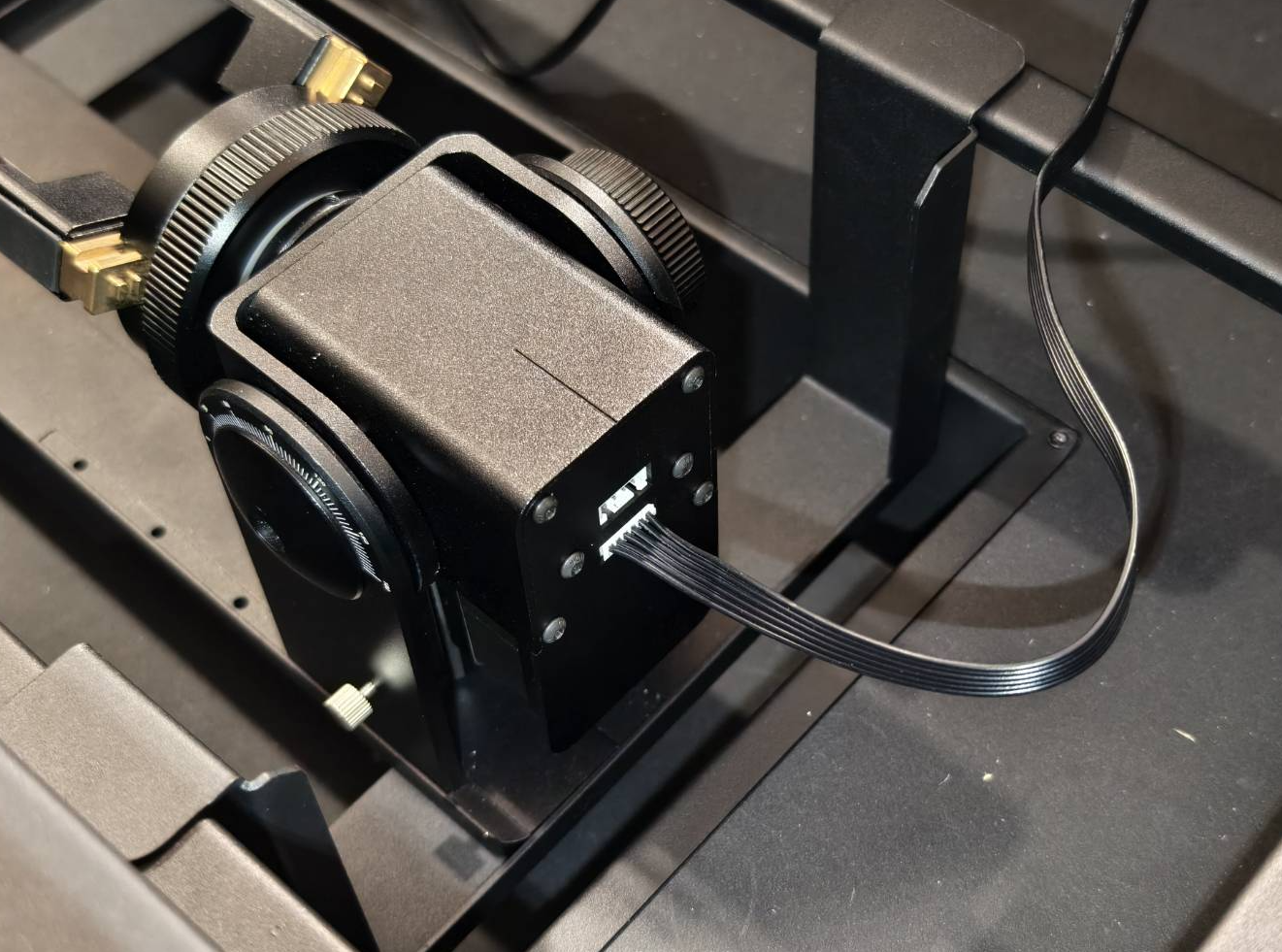

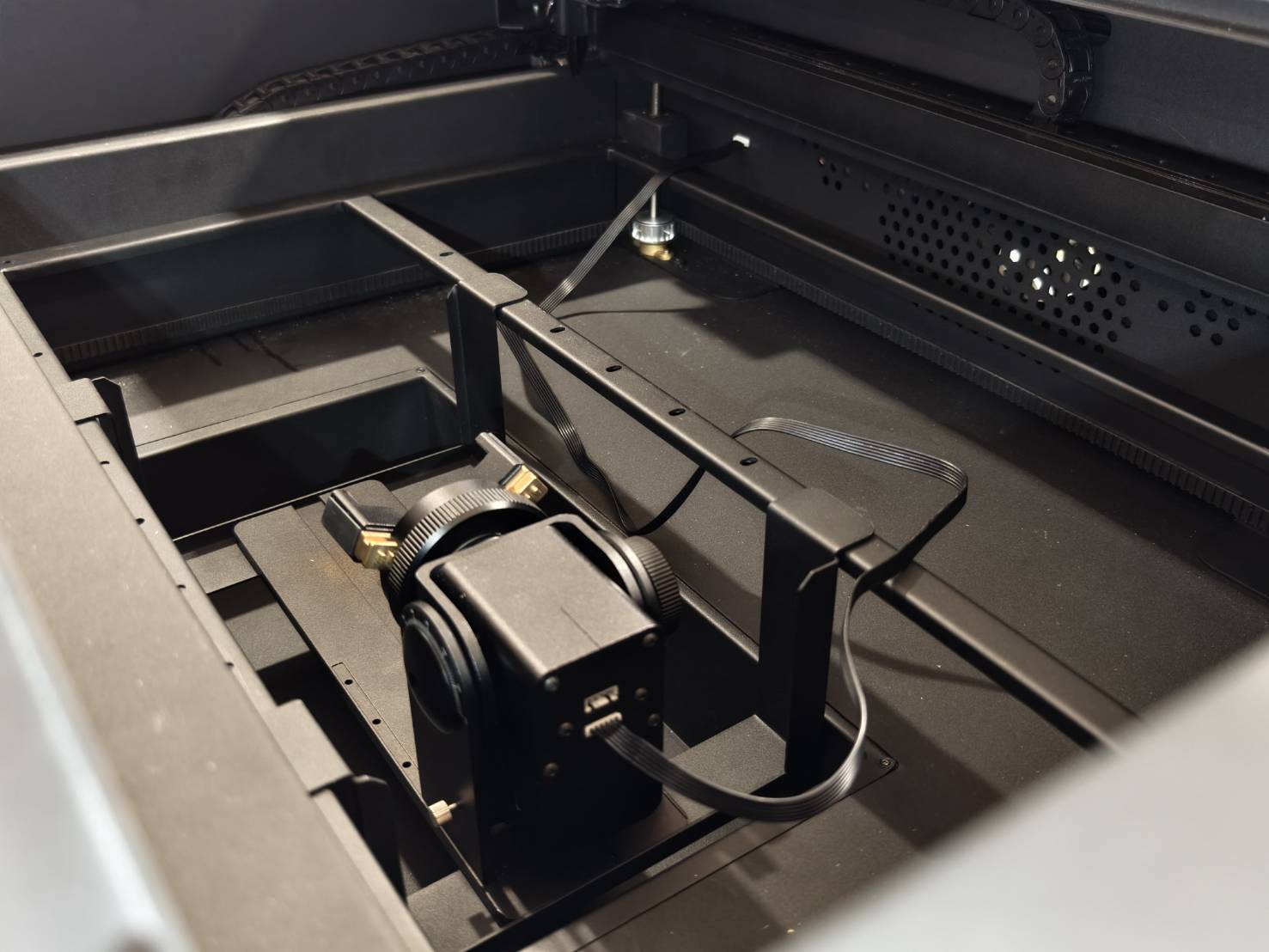

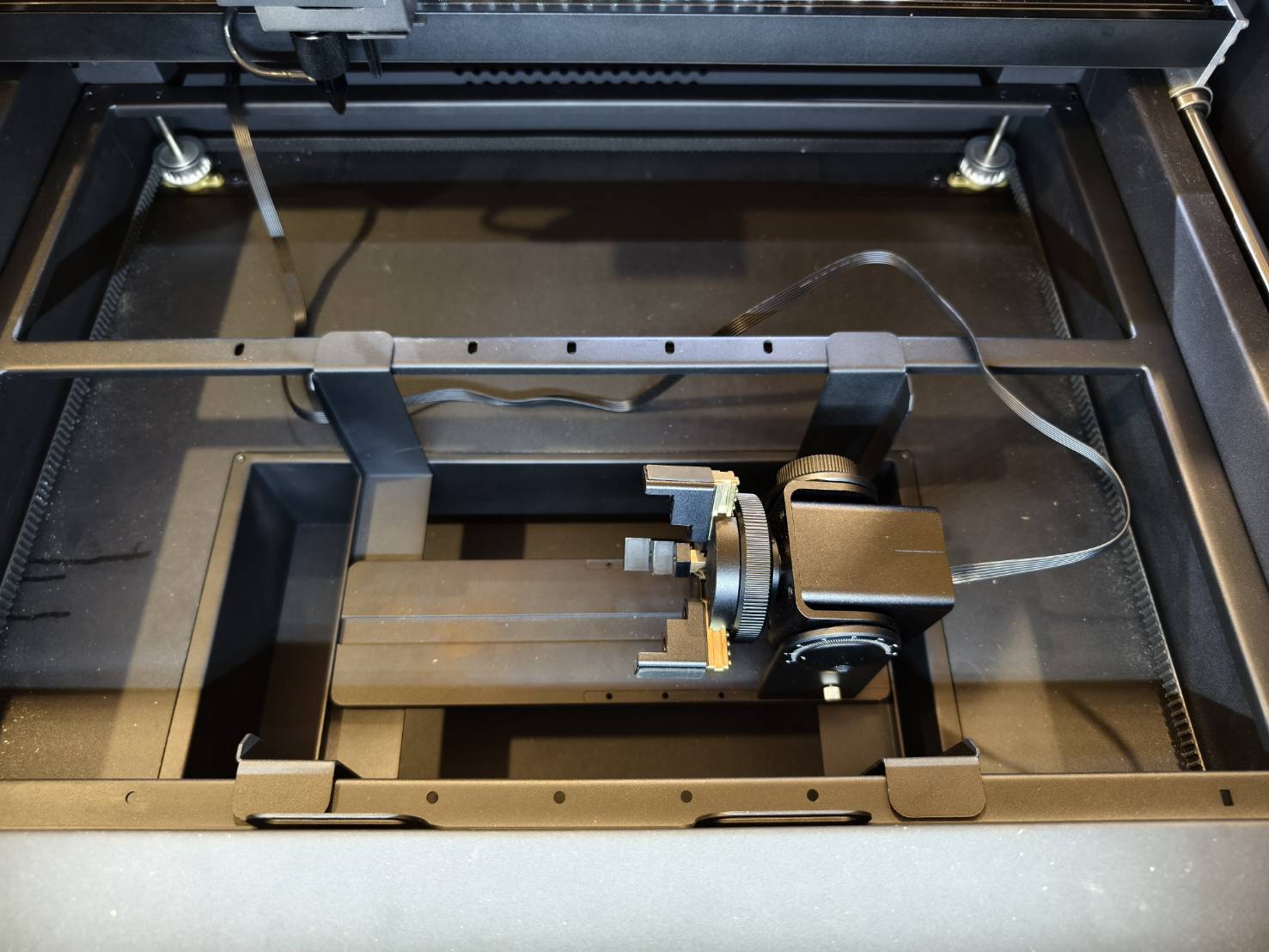

Aseta istukkapyöritin asennettuna leukojen kanssa telineille ja liitä kaapeli laitteeseen.
*Varmista, että virta on katkaistu. Kaapelin kytkeminen koneen ollessa päällä voi vahingoittaa pyörivää istukkaa.

Vaihe 9

Käynnistä kone ja siirry kohtaan "Laiteasetukset" valitaksesi oikean tarkennustilan.

Kone >> Laiteasetukset >> Seuraava sivu >> Tarkennustila >> Valitse sopiva

Vaihe 10

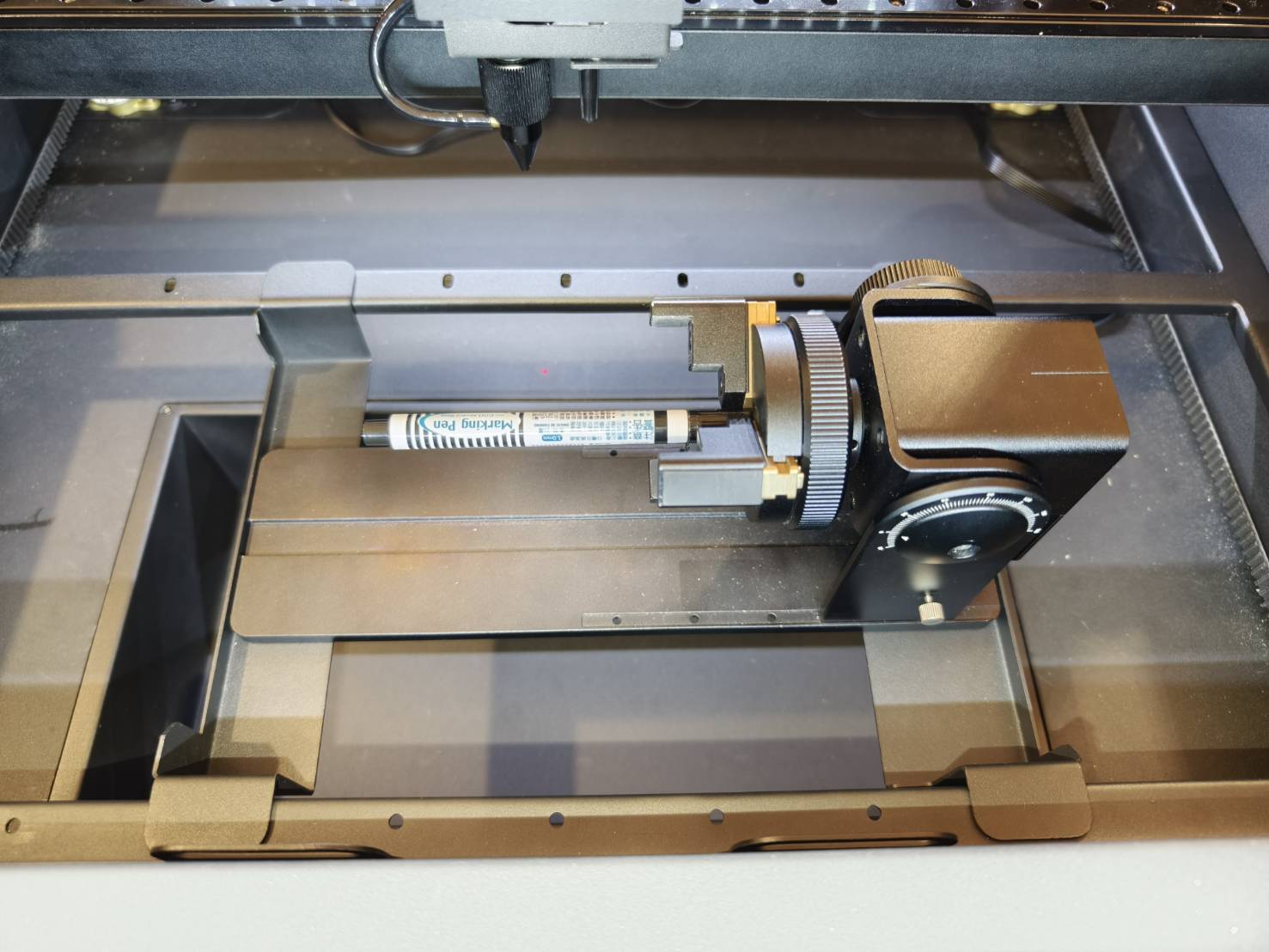

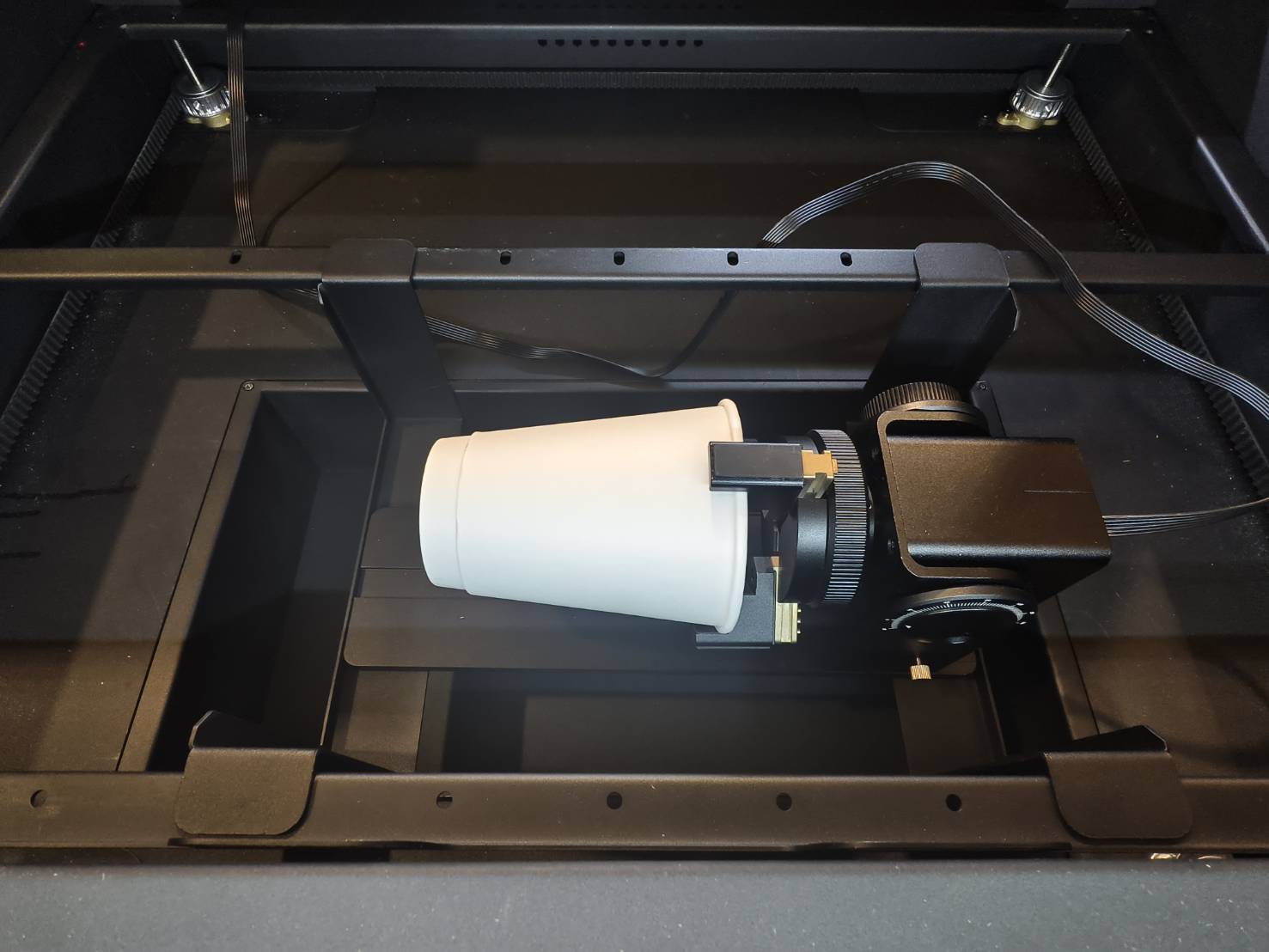

Kiinnitä materiaali pyörivään istukkaan ja tasaa se.
(Katso lisätietoja eri muotojen kiinnittämisestä Pyörivän istukan oppaasta erimuotoisten kappaleiden kiinnittämiseen.)

Vaihe 11

Suorita automaattinen tarkennus.
Jos automaattinen tarkennus ei toimi, katso ohjeet article manuaalisen tarkennuksen menetelmästä.

Vaihe 12

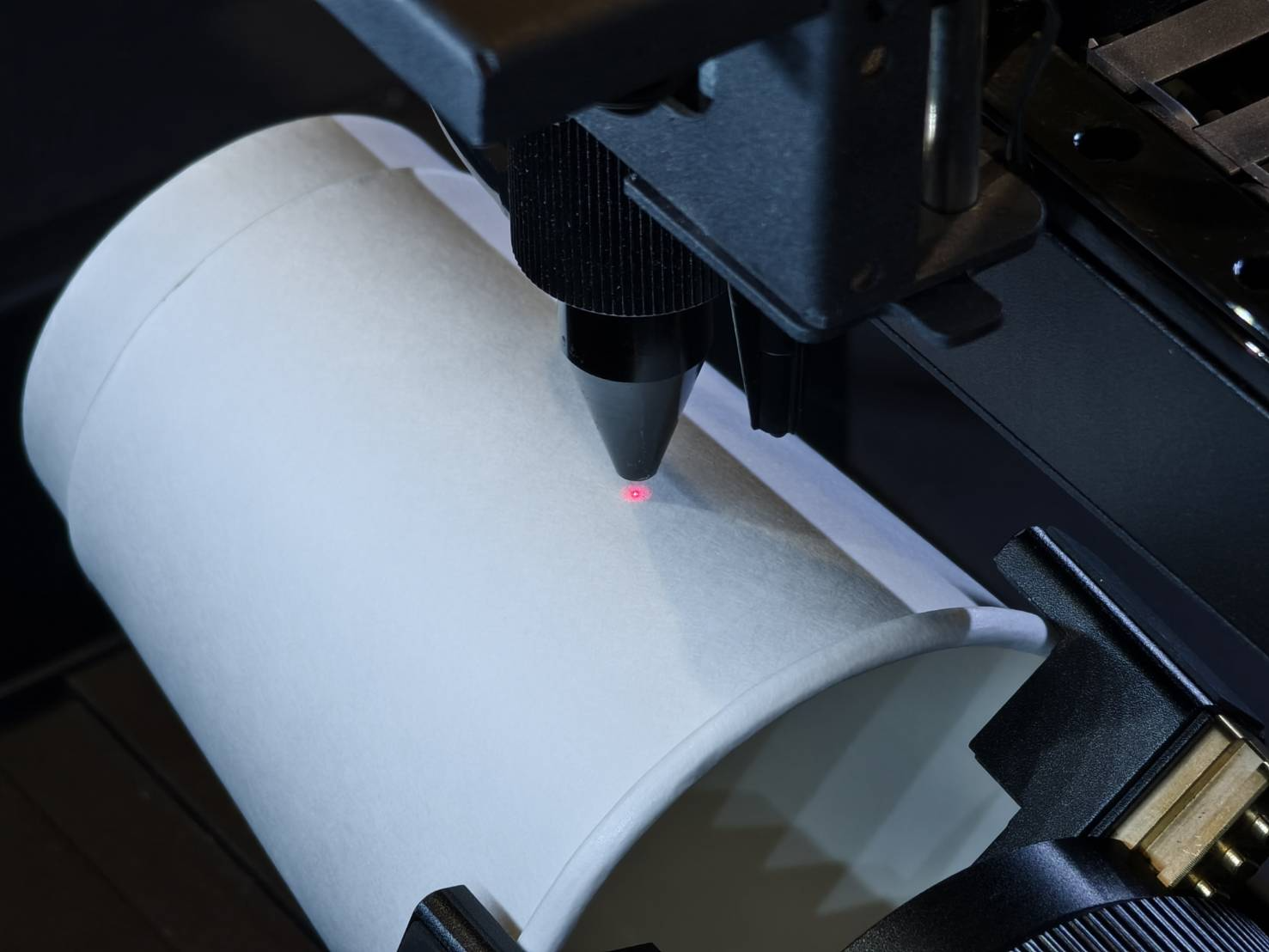

• Aktivoi punainen lasersäde, joka tulee suuttimen kärjestä.
  Jos punainen laser on jo aktivoitu, ohita tämä vaihe.




• Kone >> Laiteasetukset >> Seuraava sivu >> Punainen valo jatkuva >> PÄÄLLÄ


Vaihe 13

Siirrä suuttimen kärki kaiverrettavan alueen keskikohtaan.
Punainen valotäplä osoittaa ja määrittää aloitusaseman.

Vaihe 14

Käynnistä Beam Studio.

Vaihe 15

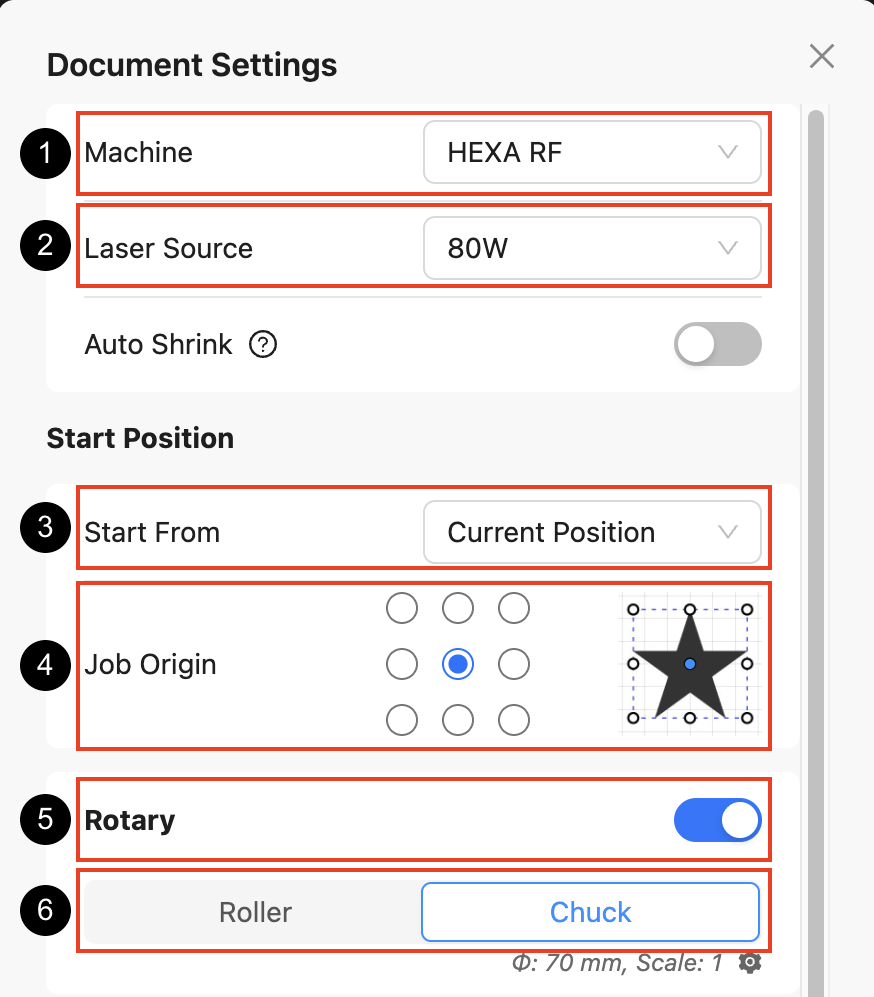

Siirry kohtaan "Asiakirjan asetukset" ja tee muutokset.

1. Vaihda työalue vastaamaan laitettasi. 2.  Valitse laitteesi oikea laserlähde. (vain HEXA RF) 3.  Vaihda aloituskohta-asetukseksi "Nykyinen sijainti". 4.  Valitse työn lähtöpisteeksi "Keskikohta".  5. Ota pyöritintoiminto käyttöön. 6.  Valitse oikea pyöritintyyppi.

Oletusasento (Yläosa on tasainen.)	Käännetty asento (Moottori on ylöspäin.)

Vaihe 16

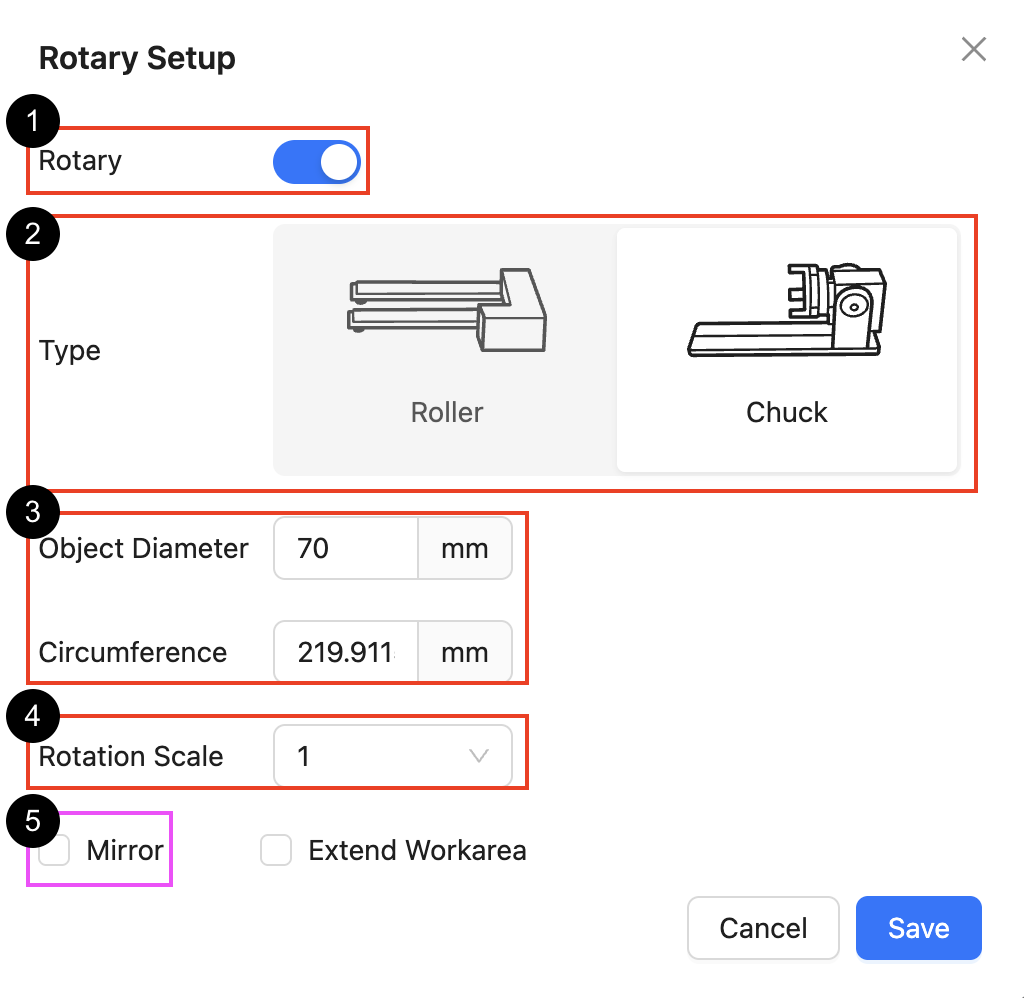

Siirry kohtaan "Pyörivän kappaleen asetukset" ja tee muutokset.

1. Varmista, että pyörivä toiminto on käytössä. 2. Valitse oikea pyöritintyyppi. 3. Syötä materiaalin koko, joka on mitattu Vaihe. (Voit syöttää jommankumman arvoista, ja ohjelmisto laskee toisen automaattisesti.) 4.  Pyörimisasteikkoa käytetään, kun kaiverrettu tulos on pienempi tai suurempi kuin alkuperäinen suunnitelma. Oletusasetukset: Beambox II asetettu arvoon "1" HEXA RF asetettu arvoon "2" 5. Sinun on otettava peilaustoiminto käyttöön, jos pyörivä laite on käännetty. Jos kappale ei ole käännetty, jätä peilaustoiminto pois käytöstä. (Saatavilla vain Adorille.)

Oletusasento (Yläosa on tasainen.)	Käännetty asento (Moottori on ylöspäin.)

Vaihe 17

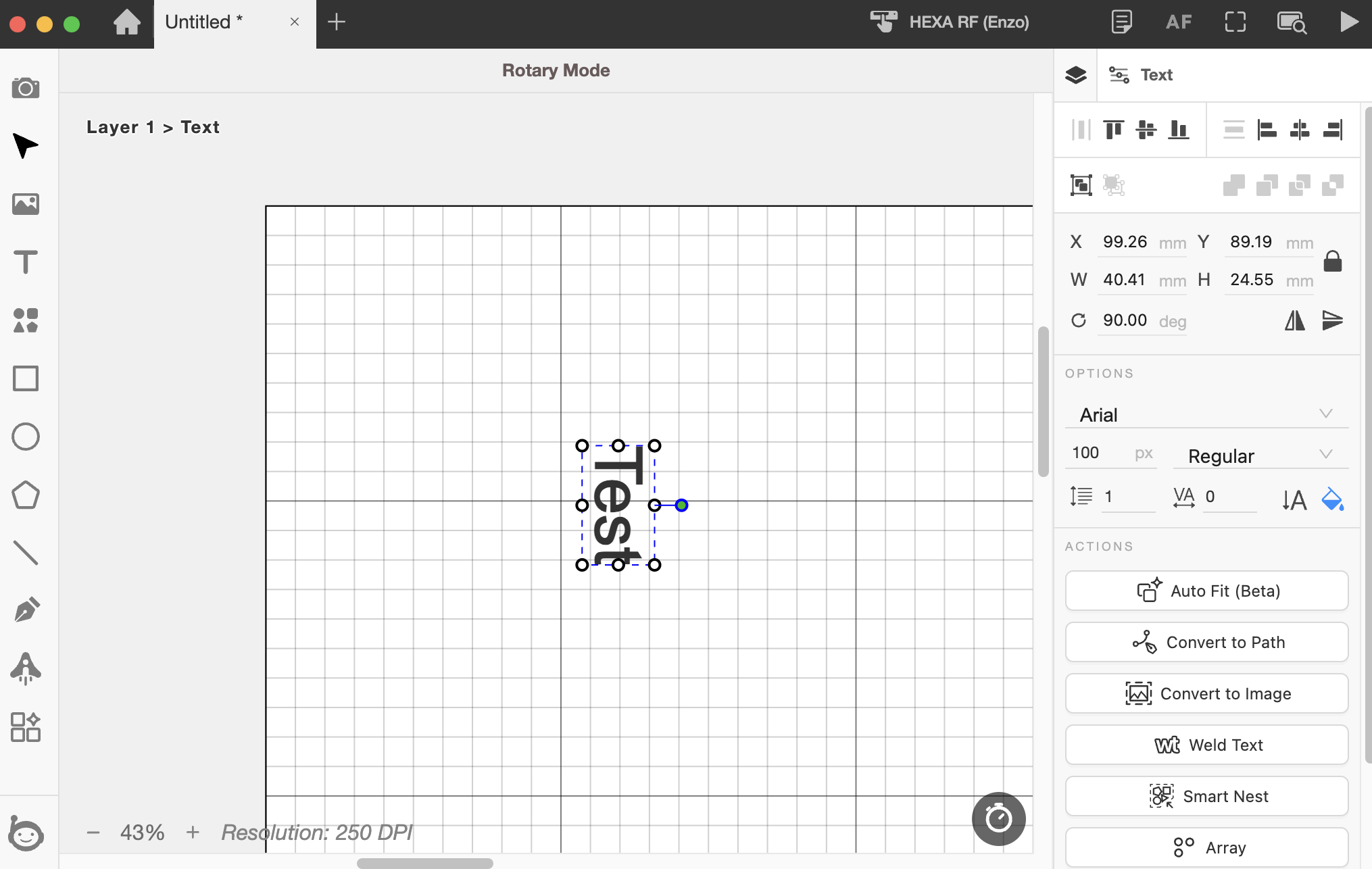

Luo kaiverrusobjekti tai tuo oma tiedostosi.

Suunnitelmastasi riippuen se käännetään yleensä 90 astetta vastaamaan materiaalin asentoa.

Vaihe 18

Käytä "Kehyksen ajo" -toimintoa nähdäksesi kaiverrusreitin.

Valitse "Kehystys" nähdäksesi suunnitelman tai tiedoston rajaavan laatikon. Kun napsautat "Aloita", laserpää alkaa liikkua, ja liikerata osoittaa tämän tehtävän kaiverrusalan. Aloituspiste on laserin suuttimen nykyinen sijainti. Sen reitti riippuu valitusta "Työn alkupiste" -asetuksesta Vaihe. Kun keskikohta on valittu, aloituspiste asetetaan suunnitelman keskelle. Keskikohtaa käytetään yleensä pyörivissä töissä. Voit siirtää laserpäätä muuttaaksesi kaiverrusaluetta, kunnes sijainti on hyväksyttävä.

Vaihe 19

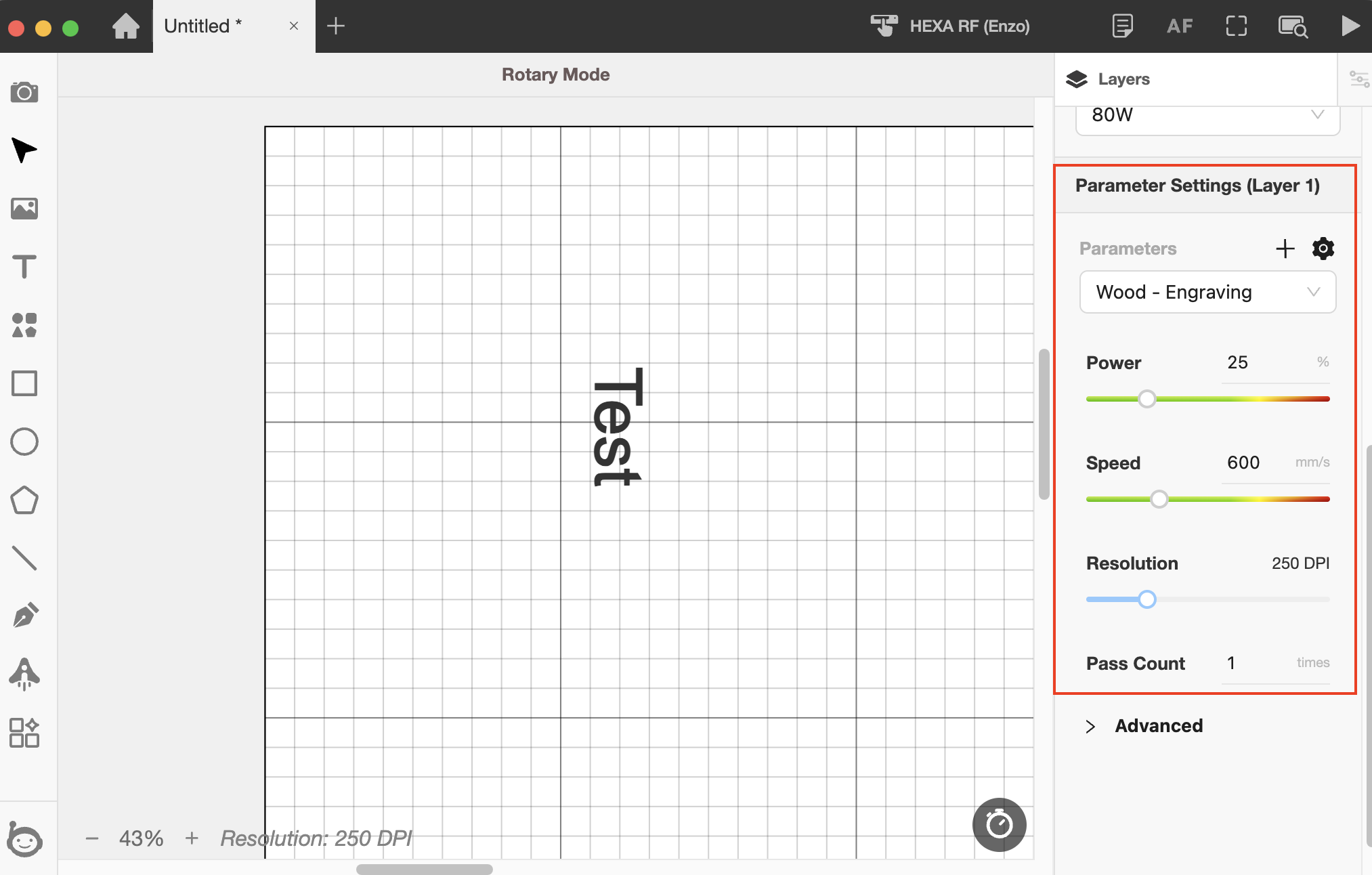

Kun olet vahvistanut kaiverrussijainnin, aseta materiaalillesi sopivat nopeus- ja tehoparametrit.

Vaihe 20

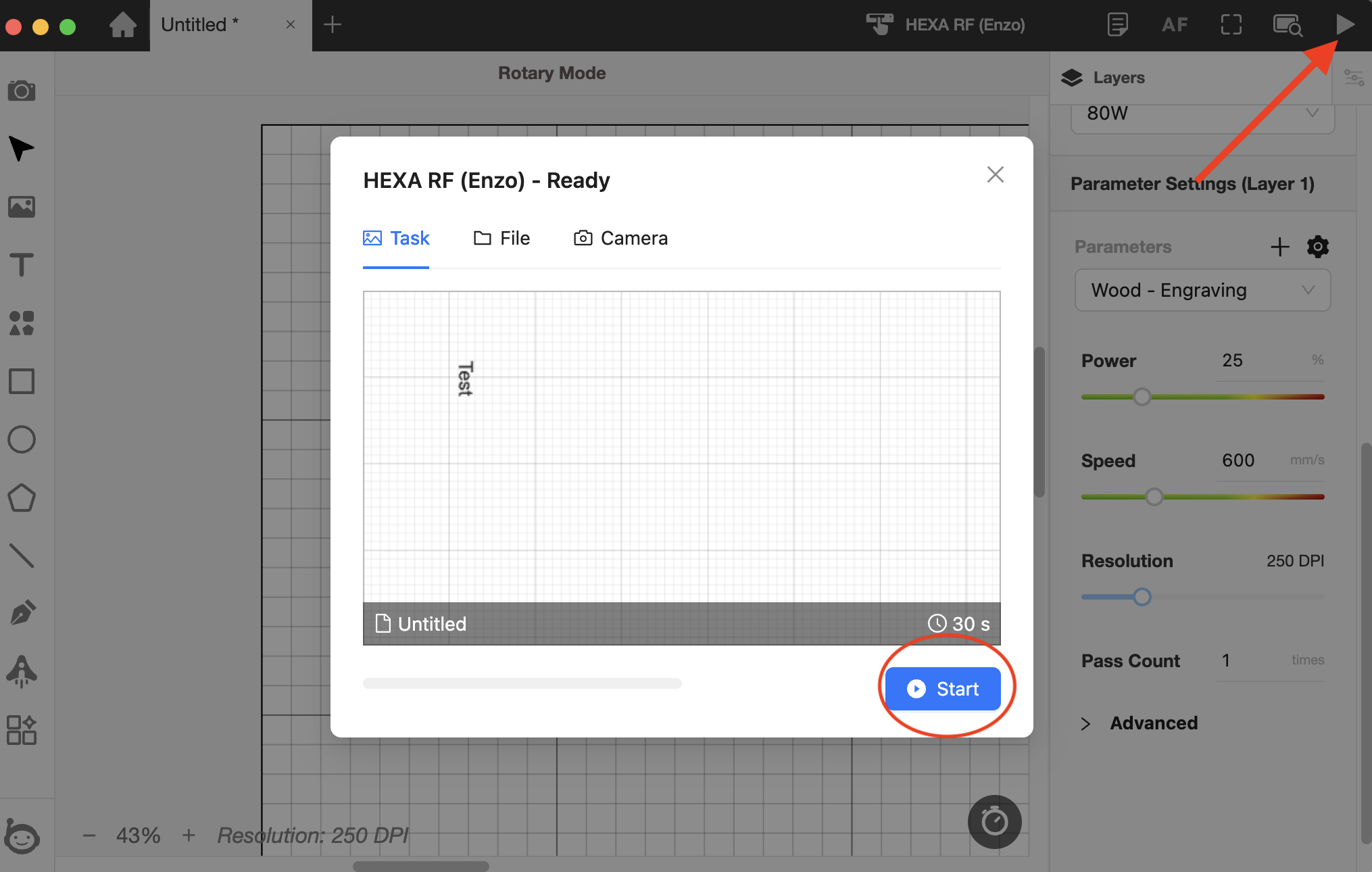

Sulje luukku ja käynnistä tehtävä.

Vaihe 21

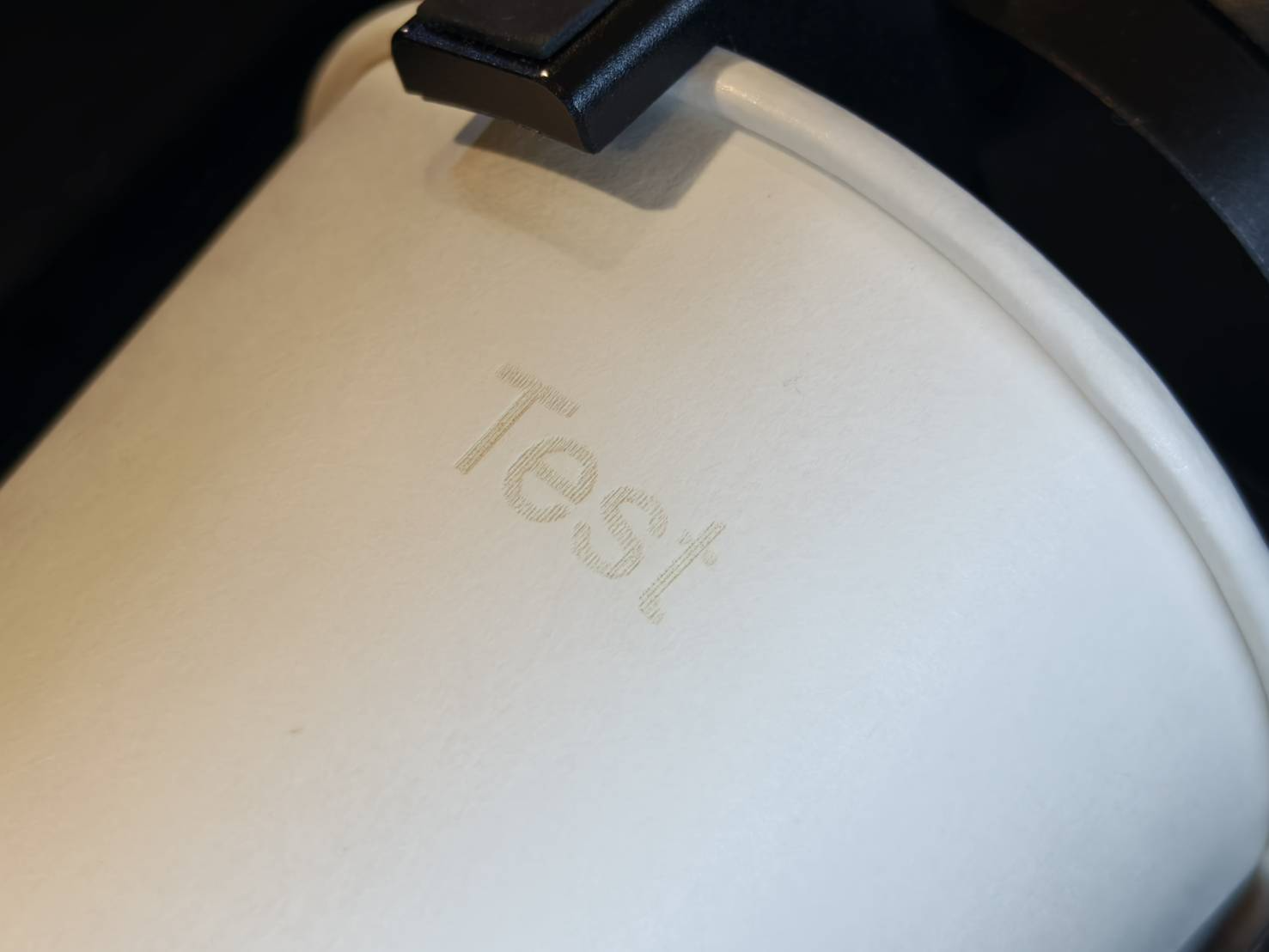

Tarkista lopputulos.

Vaihe 22 (Valinnainen)

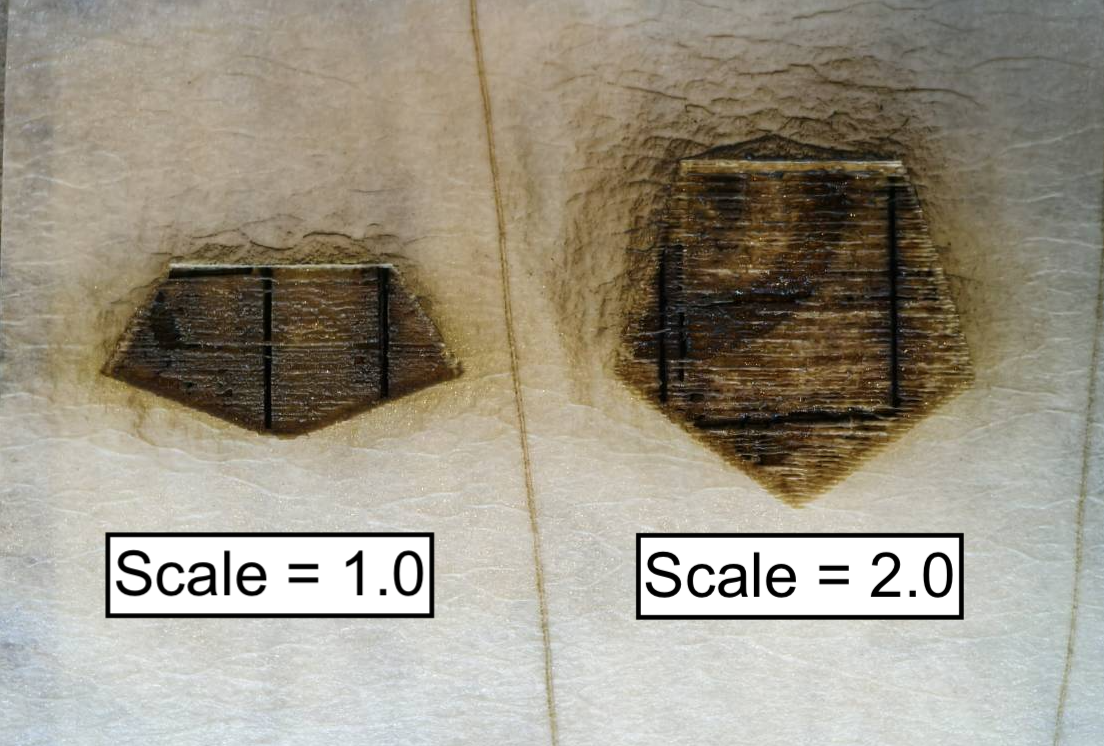

⚠︎ Jos havaitset kaiverretun tuloksen poikkeavan normaalista (lyhennetty tai pidennetty), katso video alla säätääksesi pyörimisasteikon asetuksia.

• Jos tulos on suurempi kuin alkuperäinen suunnitelma, aseta skaalain arvoon 0.5 pienentääksesi sitä.
• Jos tulos on pienempi kuin alkuperäinen suunnitelma, aseta skaalain arvoon 1.5 tai 2.0 suurentaaksesi sitä.

#LOPPU

Vaihe 1

Varmista, että sinulla on seuraavat ohjelmisto- ja laiteohjelmistoversiot pyörivän toiminnon käyttämiseksi.

Vaihe 2

Poista kennoalusta ja alustan kiinnike.

Vaihe 3

Asenna alustan kiinnike takaisin paikalleen.

Vaihe 4

Mittaa materiaalin halkaisija tai ympärysmitta ja kirjaa se muistiin myöhempää käyttöä varten.
(Ensimmäisellä käyttökerralla on suositeltavaa käyttää harjoitteluun ja testaukseen tarkoitettua materiaalia.)

Vaihe 5

Katso alla olevasta taulukosta ohjeet oikeiden pyörivien telineiden asennukseen ja valitse sopiva tarkennuslinssin etäisyys esineen halkaisijan mukaan.

Koko- ja telinetaulukko

Tarkennustilan kuvaus

Oletusarvoisesti tarkennuslinssi on ylhäällä ja sen etäisyys on 4 mm, mikä tarkoittaa, että suuttimen kärjen ja materiaalin pinnan välinen etäisyys on 4 mm. Pienemmillä materiaaleilla suuttimen kärki ei välttämättä yllä oletusarvoiseen 4 mm:n etäisyyteen. Tällöin etäisyyttä voidaan kasvattaa siirtämällä linssi suuttimen alaosaan. Kun linssi on alhaalla, kärjen ja pinnan välinen etäisyys voidaan kasvattaa 16 mm:iin. Miten linssin asentoa vaihdetaan? 1. Irrota linssi   2. Määritä tarkennustilan järjestys   Tarkennustila: 4 mm (Oletus) Tarkennustila: 16 mm Linssi Lohko Lohko Linssi Rengas Rengas Suutin Suutin   3. Kokoa linssi uudelleen Lohkon punaisen puolen on oltava alaspäin. Linssin kuperan puolen on oltava ylöspäin. (Vinkki kuperan puolen nopeaan tunnistamiseen: sen pitäisi heijastaa koko kasvosi, kun katsot sitä.) Kierrä rengasta vastapäivään kiristääksesi sen.

Telineiden kuvaus

Jalkoja käytetään alustan kiinnikkeeseen asettamiseen. Pyörivä osa asetetaan jalkojen päälle, jotta sitä voidaan nostaa tai laskea manuaalisesti tai automaattista alustaa käyttäen. Lyhyet jalustat Se on matalampi ja sitä käytetään pienemmille esineille. (Halkaisija: 1mm - 54mm) Miten asennat jalat? Alustan kiinnikkeessä on reikiä jalkoja varten. Jaloissa on tapit, jotka voidaan asettaa reikiin. Muuta tappien välistä etäisyyttä tarvittaessa.

Vaihe 6

Varmista telineiden asentamisen jälkeen, että kone on kytketty pois päältä.
Etsi liitäntäkaapeli pakkauksesta ja kytke se koneen vasempaan takakulmaan.

Vaihe 7

Asenna leuat pyörivään istukkaan käytettävän materiaalin mukaisesti.
Katso leukojen asennusohjeet käyttöohjeesta.
FLUX Chuck Rotary -käyttöohje
(*Ensimmäisellä käyttökerralla on suositeltavaa harjoitella ja testata ylimääräisellä materiaalilla.)

Vaihe 8

Aseta istukkapyöritin asennettuna leukojen kanssa telineille ja liitä kaapeli laitteeseen.
*Varmista, että virta on katkaistu. Kaapelin kytkeminen koneen ollessa päällä voi vahingoittaa pyörivää istukkaa.

Vaihe 9

Käynnistä kone ja siirry kohtaan "Laiteasetukset" valitaksesi oikean tarkennustilan.

Kone >> Laiteasetukset >> Seuraava sivu >> Tarkennustila >> Valitse sopiva

Vaihe 10

Kiinnitä materiaali pyörivään istukkaan ja tasaa se.
(Katso lisätietoja eri muotojen kiinnittämisestä Pyörivän istukan oppaasta erimuotoisten kappaleiden kiinnittämiseen.)

Vaihe 11

Suorita automaattinen tarkennus.
Jos automaattinen tarkennus ei toimi, katso ohjeet article manuaalisen tarkennuksen menetelmästä.

Vaihe 12

• Aktivoi punainen lasersäde, joka tulee suuttimen kärjestä.
  Jos punainen laser on jo aktivoitu, ohita tämä vaihe.




• Kone >> Laiteasetukset >> Seuraava sivu >> Punainen valo jatkuva >> PÄÄLLÄ

Vaihe 13

Siirrä suuttimen kärki kaiverrettavan alueen keskikohtaan.
Punainen valotäplä osoittaa ja määrittää aloitusaseman.

Vaihe 14

Käynnistä Beam Studio.

Vaihe 15

Siirry kohtaan "Asiakirjan asetukset" ja tee muutokset.

1. Vaihda työalue vastaamaan laitettasi. 2.  Valitse laitteesi oikea laserlähde. (vain HEXA RF) 3.  Vaihda aloituskohta-asetukseksi "Nykyinen sijainti". 4.  Valitse työn lähtöpisteeksi "Keskikohta".  5. Ota pyöritintoiminto käyttöön. 6.  Valitse oikea pyöritintyyppi.

Oletusasento (Yläosa on tasainen.)	Käännetty asento (Moottori on ylöspäin.)

Vaihe 16

Siirry kohtaan "Pyörivän kappaleen asetukset" ja tee muutokset.

1. Varmista, että pyörivä toiminto on käytössä. 2. Valitse oikea pyöritintyyppi. 3. Syötä materiaalin koko, joka on mitattu Vaihe. (Voit syöttää jommankumman arvoista, ja ohjelmisto laskee toisen automaattisesti.) 4.  Pyörimisasteikkoa käytetään, kun kaiverrettu tulos on pienempi tai suurempi kuin alkuperäinen suunnitelma. Oletusasetukset: Beambox II asetettu arvoon "1" HEXA RF asetettu arvoon "2" 5. Sinun on otettava peilaustoiminto käyttöön, jos pyörivä laite on käännetty. Jos kappale ei ole käännetty, jätä peilaustoiminto pois käytöstä. (Saatavilla vain Adorille.)

Oletusasento (Yläosa on tasainen.)	Käännetty asento (Moottori on ylöspäin.)

Vaihe 17

• Luo kaiverrusobjekti tai tuo oma tiedostosi.


• Suunnitelmastasi riippuen se käännetään yleensä 90 astetta vastaamaan materiaalin asentoa.


Vaihe 18

Käytä "Kehyksen ajo" -toimintoa nähdäksesi kaiverrusreitin.

Valitse "Kehystys" nähdäksesi suunnitelman tai tiedoston rajaavan laatikon. Kun napsautat "Aloita", laserpää alkaa liikkua, ja liikerata osoittaa tämän tehtävän kaiverrusalan. Aloituspiste on laserin suuttimen nykyinen sijainti. Sen reitti riippuu valitusta "Työn alkupiste" -asetuksesta Vaihe. Kun keskikohta on valittu, aloituspiste asetetaan suunnitelman keskelle. Keskikohtaa käytetään yleensä pyörivissä töissä. Voit siirtää laserpäätä muuttaaksesi kaiverrusaluetta, kunnes sijainti on hyväksyttävä.

Vaihe 19

Kun olet vahvistanut kaiverrussijainnin, aseta materiaalillesi sopivat nopeus- ja tehoparametrit.

Vaihe 20

Sulje luukku ja käynnistä tehtävä.

Vaihe 21

Tarkista lopputulos.

Vaihe 22 (Valinnainen)

⚠︎ Jos havaitset poikkeavuuksia kaiverustuloksessa (lyhennetty tai pidennetty), katso video alla säätääksesi pyörimisasteikon asetuksia.

• Jos tulos on suurempi kuin alkuperäinen suunnitelma, aseta skaalain arvoon 0.5 pienentääksesi sitä.
• Jos tulos on pienempi kuin alkuperäinen suunnitelma, aseta skaalain arvoon 1.5 tai 2.0 suurentaaksesi sitä.

#LOPPU
