Beambox II - Rotary Module 2.0 asennusohje

FLUX Support Team
  • Päivitetty

Kuvaus

Tämä artikkeli opastaa sinua aloittamaan kaiverrustehtävän FLUX Rotary 2.0:lla.

Huomaa:
Ennen kaivertamisen aloittamista, käytä Beam Studio versiota 2.5.2.
Lisäksi kehystystoimintoa käytetään varmistamaan kaiverrusalan ja -koon tarkkuus.
(Katso Vaihe 18.)

Rotary 2.0 toimii Beambox II:n kanssa joko Extension Pocketin kanssa tai ilman. Tässä artikkelissa esitellään molemmat kokoonpanot. Seuraa ohjeita, jotka vastaavat omaa kokoonpanoasi.



Beambox II + Extension Pocket + Rotary 2.0

Vaihe 1

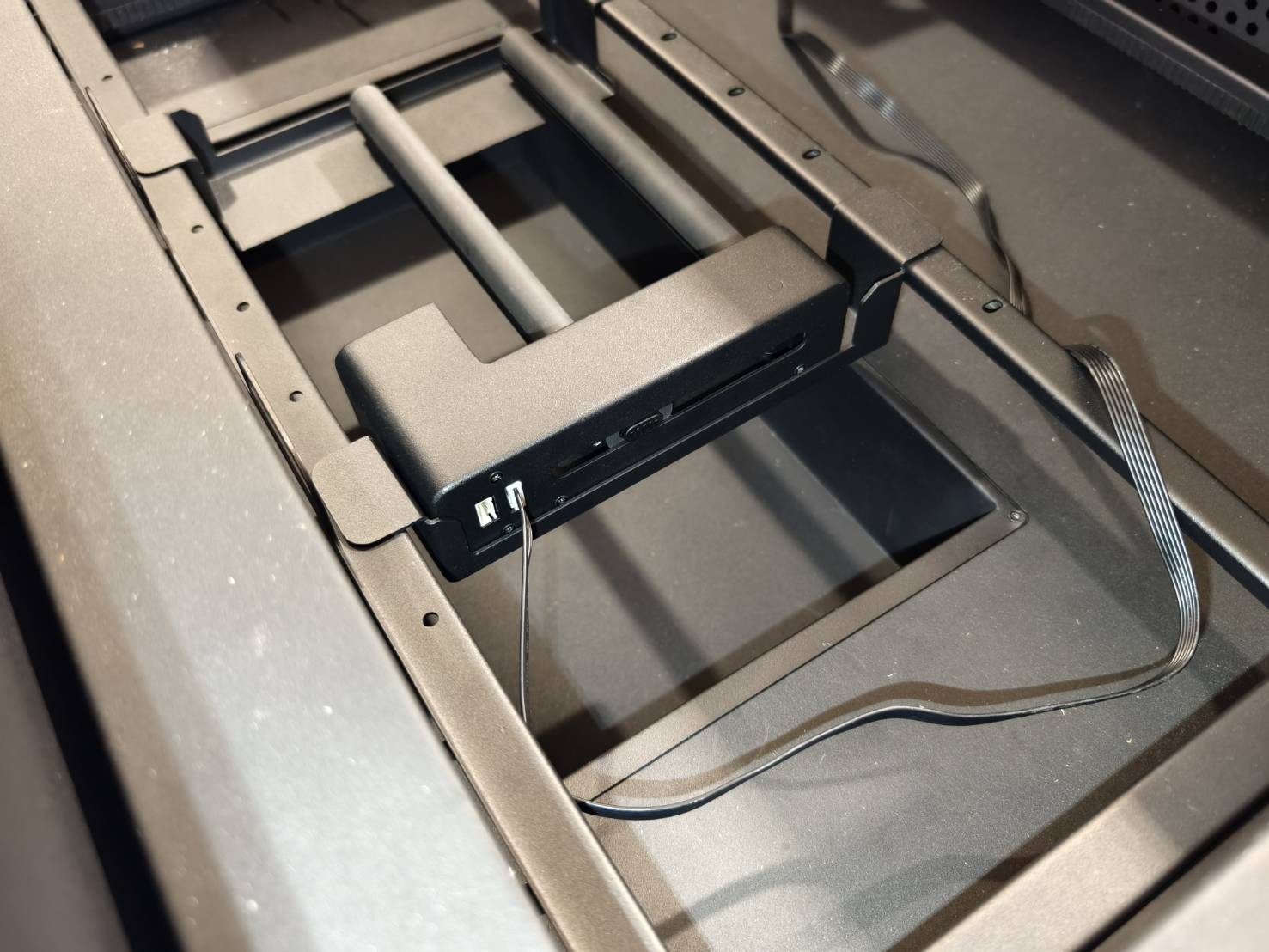

Asenna BB2 Extension Pocket -lisäosa alla olevan ohjeen mukaisesti.
Extension Pocketin asennusohje



Vaihe 2

Varmista, että käytössäsi on seuraavat ohjelmisto- ja laiteohjelmistoversiot pyörivän toiminnon käyttämiseksi.

Beam Studio -versio 2.4.3 tai uudempi (Opas)

 Laiteohjelmistoversio 6.0.7 tai uudempi. (Opas)



Vaihe 3

Asenna alustan kiinnike takaisin paikalleen.





Vaihe 4

Mittaa materiaalin halkaisija tai ympärysmitta ja kirjaa se muistiin myöhempää käyttöä varten.
(Ensimmäisellä käyttökerralla on suositeltavaa käyttää harjoittelu- ja testaustarkoituksiin tarkoitettua materiaalia.)



Vaihe 5

Katso alla olevasta taulukosta ohjeet oikeiden pyörivien telineiden asennukseen ja valitse sopiva tarkennuslinssin etäisyys esineen halkaisijan mukaan.



Tarkennustilan selitys

Oletusarvoisesti tarkennuslinssi on yläasennossa ja tarkennusetäisyys on 4 mm, mikä tarkoittaa, että suuttimen kärjen ja materiaalin pinnan välinen etäisyys on 4 mm.


Pienemmillä materiaaleilla suuttimen kärki ei välttämättä yllä oletusarvoiseen 4 mm:n etäisyyteen. Tällöin etäisyyttä voidaan kasvattaa siirtämällä linssi suuttimen alaosaan.
Kun linssi on ala-asennossa, kärjen ja pinnan välinen etäisyys voidaan kasvattaa 16 mm:iin.


Miten linssin asentoa vaihdetaan?

1. Irrota linssi



2. Määritä tarkennustilan järjestys
Tarkennustila: 4 mm (oletus) Tarkennustila: 16 mm
Linssi Lohko
Lohko Linssi
Rengas Rengas
Suutin Suutin



3. Kokoa linssi uudelleen
  1. Lohkon punaisen puolen on oltava alaspäin.
  2. Linssin kuperan puolen on oltava ylöspäin.
    (Vinkki kuperan puolen nopeaan tunnistamiseen: sen pitäisi heijastaa koko kasvosi, kun katsot sitä.)
  3. Kiristä rengas kiertämällä sitä vastapäivään.



Lyhyiden ja pitkien jalustojen selitys

Jalustoja käytetään alustan kiinnikkeessä. Pyörityslaite asetetaan jalustoille, jotta sitä voidaan nostaa tai laskea manuaalisesti tai automaattisen alustan avulla.

Pyörityslaitteen pois päältä -esittely Pyörityslaitteen päällä -esittely



Ero

Lyhyet jalustat Pitkät jalustat
Se on matalampi ja sitä käytetään pienemmille esineille.  Se on korkeampi ja sitä käytetään suuremmille esineille.



Miten jalustat asennetaan?

  1. Alustan kiinnikkeessä on reikiä, jotka on suunniteltu jalustoja varten.
  2. Telineissä on akselit, jotka voidaan asettaa reikiin.
  3. Säädä akselien välistä etäisyyttä tarvittaessa.





Vaihe 6

Varmista telineiden asentamisen jälkeen, että kone on sammutettu.
Etsi liitäntäkaapeli laatikosta ja kytke se koneen vasempaan takakulmaan.




Vaihe 7

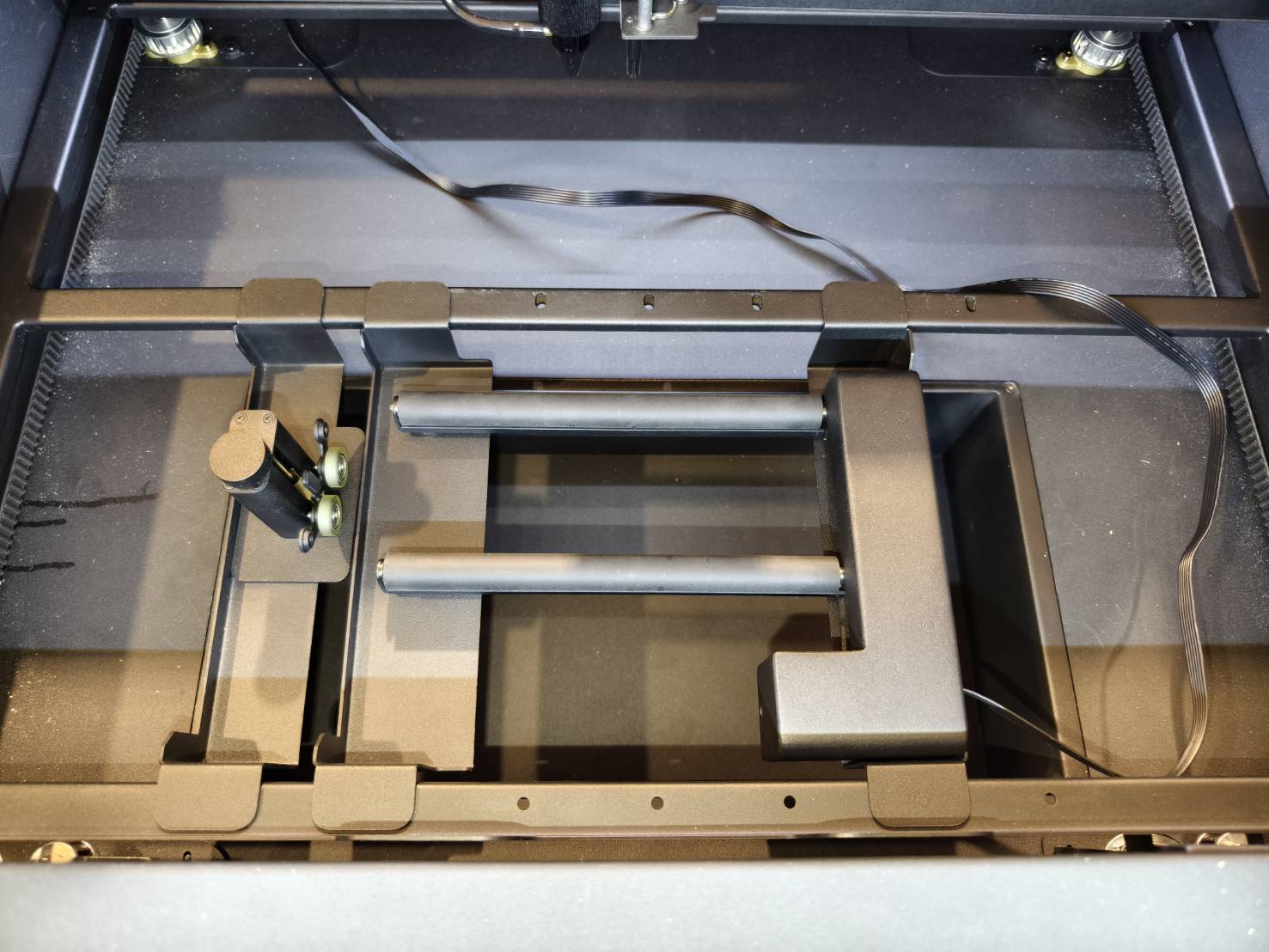

Aseta pyörityslaite telineille ja kytke kaapeli laitteeseen.
*Varmista, että virta on katkaistu. Kaapelin kytkeminen koneen ollessa päällä voi vahingoittaa pyörityslaitetta.


Tässä on ohje pyörityslaitteen rullien säätämiseen.
(Paina ja pidä oikealla olevaa painiketta pohjassa, jolloin rullia voi liikuttaa vapaasti)







Vaihe 8

Käynnistä kone ja siirry "Laitteistoasetuksiin" valitaksesi oikean tarkennustilan.

Kone >> Laitteistoasetukset >> Seuraava sivu >> Tarkennustila >> Valitse sopiva


Vaihe 9

Aseta materiaali pyörityslaitteeseen ja tasaa se tarvittaessa tukimoduulin avulla.


Katso eri muotoisten esineiden asettamisohjeet seuraavista oppaista:



Vaihe 10

Suorita automaattitarkennus.
Jos automaattinen tarkennus ei toimi, katso article manuaalisen tarkennuksen menetelmästä.

Vaiheet:

  1. Laske alustaa tarvittaessa.
  2. Laske tarkennusanturi tarkennusvalmiuteen.
  3. Siirrä tarkennusanturi lähelle materiaalin pintaa.
  4. Nosta alustaa tarkistaaksesi, koskettaako anturi pintaa.
  5. Suorita automaattinen tarkennus kaksoisnapsauttamalla 'AF'-painiketta.
  6. Nosta tarkennusanturi takaisin valmiusasentoon.

Video:



Vaihe 11

  • Aktivoi punainen lasersäde, joka tulee suuttimen kärjestä.
    Jos punainen laser on jo aktivoitu, ohita tämä vaihe.


  • Kone >> Laitteistoasetukset >> Seuraava sivu >> Punainen valo jatkuva >> PÄÄLLÄ



Vaihe 12

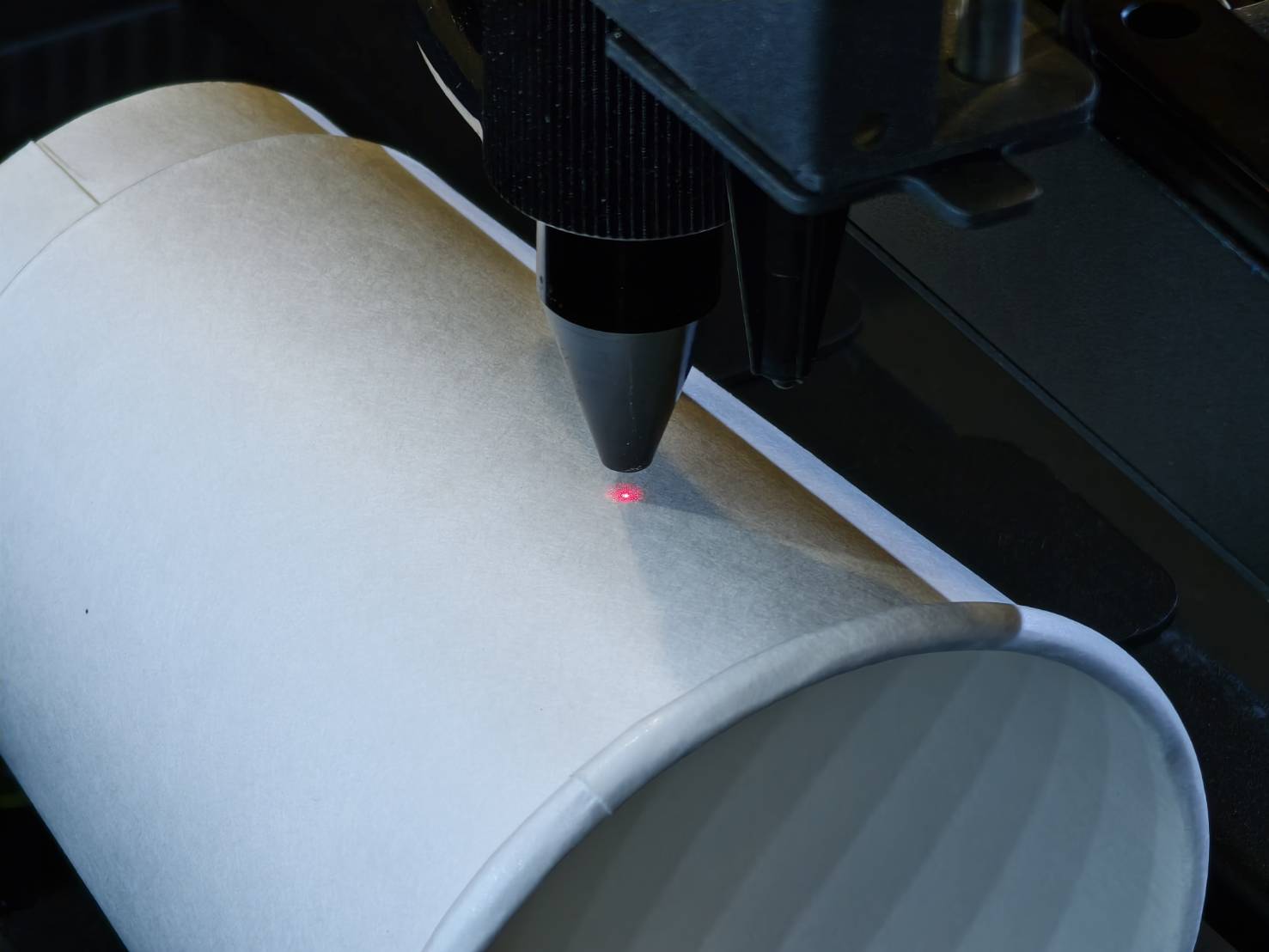

Siirrä suuttimen kärki kaiverrettavan alueen keskikohtaan.
Punainen valopiste osoittaa ja määrittää aloituskohdan.




Vaihe 13

Käynnistä Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png



Vaihe 14

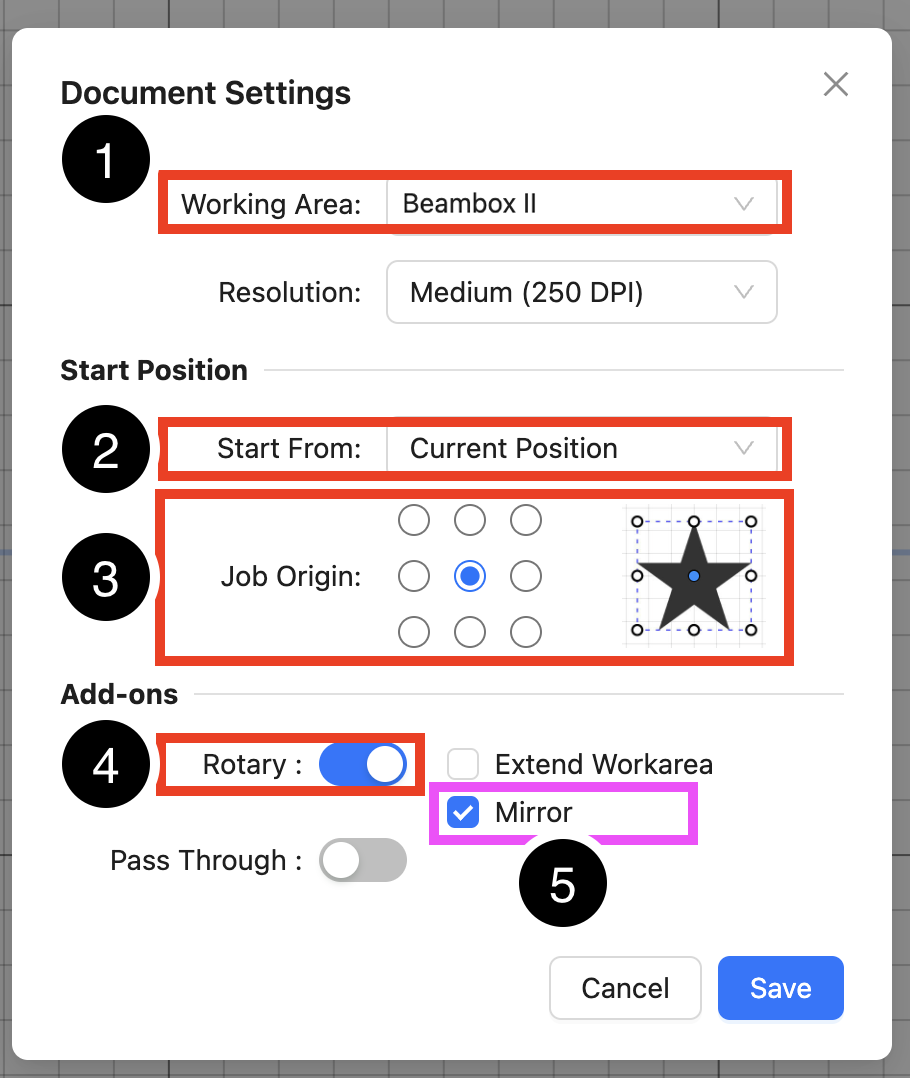

Siirry kohtaan "Asiakirja-asetukset" ja tee muutokset.


1. Vaihda työskentelyalueeksi "Beambox II".

2. Vaihda aloituskohdaksi "Nykyinen sijainti".
3. Valitse työn alkupisteeksi "Keskikohta".
4. Ota pyörivä toiminto käyttöön.

5. Jos pyörivä moduuli on käänteinen (telat oikealla), ota peilaustoiminto käyttöön.
Jos se ei ole käänteinen, jätä peilaustoiminto pois käytöstä.
(Saatavilla vain Adorille.)



Vaihe 15

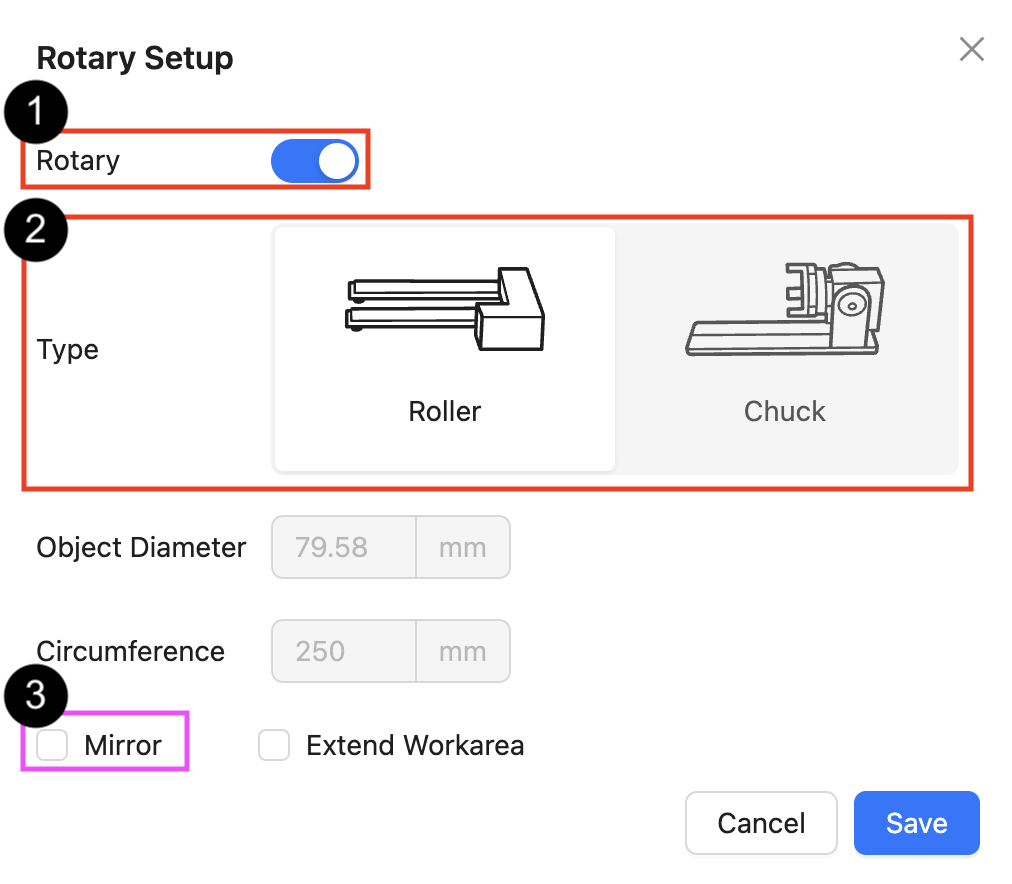

Siirry kohtaan "Pyörivän moduulin asetukset" ja tee muutokset.

1.
Varmista, että pyörivä toiminto on käytössä.



2.
Valitse tyypiksi "Tela".



3.
Jos pyörivä moduuli on käänteinen (telat oikealla), ota peilaustoiminto käyttöön.
Jos se ei ole käänteinen, jätä peilaustoiminto pois käytöstä.
(Saatavilla vain Adorille.)



Vaihe 16

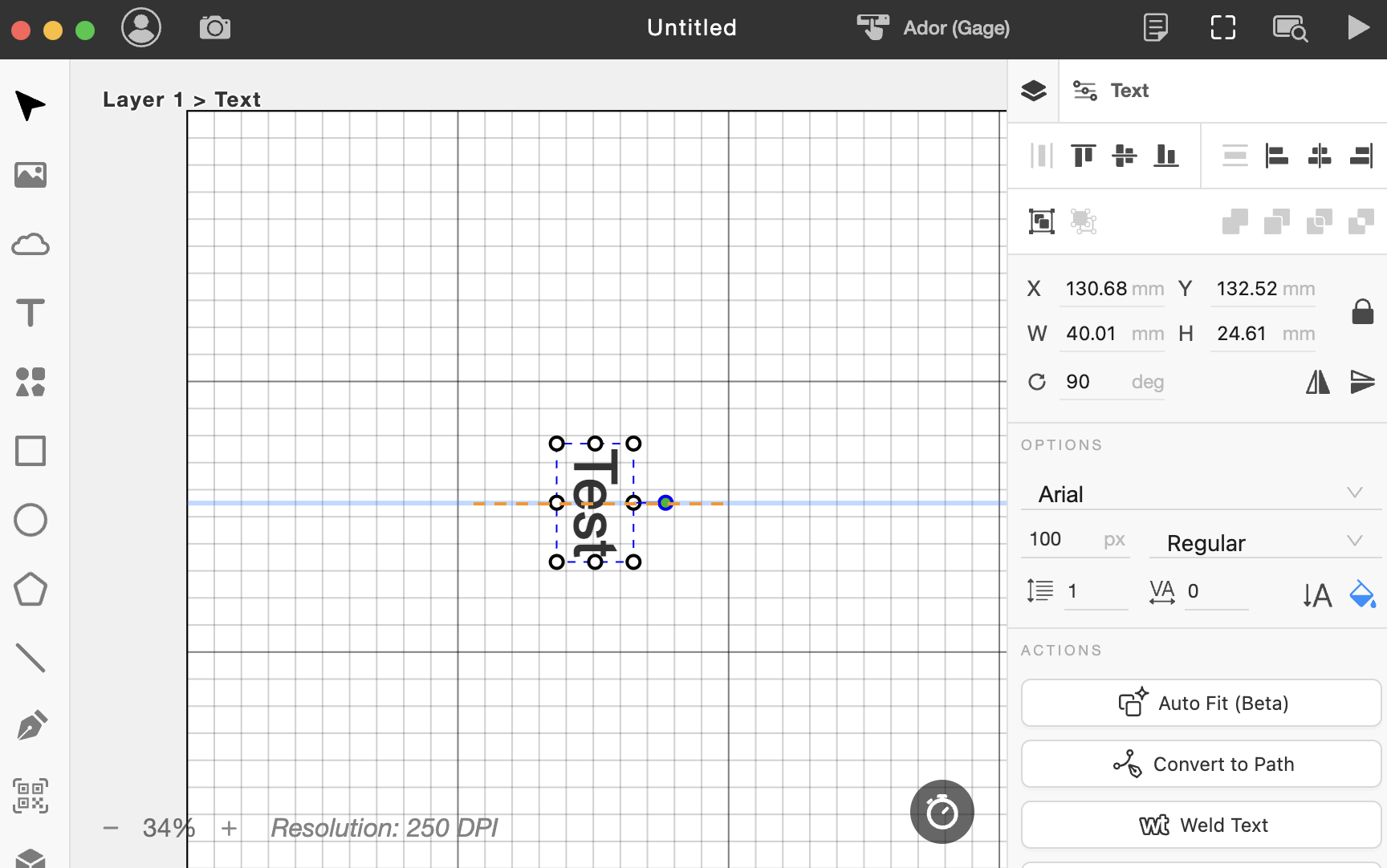

Luo kaiverrusobjekti tai tuo oma tiedostosi.

Screenshot 2024-09-26 at 12.23.35 PM.png



Suunnitelmastasi riippuen se käännetään yleensä 90 astetta vastaamaan materiaalin asentoa.



Vaihe 17

Kun olet määrittänyt suunnitelmasi, siirrä suunnitelman keskikohta siniselle viivalle.



Vaihe 18

Käytä "Kehyksen ajo" -toimintoa nähdäksesi kaiverrusreitin.

  • Valitse "Kehystys" nähdäksesi suunnitelman tai tiedoston rajaavan laatikon.
  • Kun napsautat "Aloita", laserpää alkaa liikkua, ja liikerata osoittaa tämän tehtävän kaiverrusalan.
  • Aloituspiste on laserin suuttimen nykyinen sijainti.
  • Sen reitti riippuu valitusta "Työn alkupiste" -asetuksesta vaiheessa Vaihe. Kun keskikohta on valittu, aloituspiste asetetaan suunnitelman keskelle. Keskikohtaa käytetään yleensä pyörivissä töissä.
  • Voit siirtää laserpäätä muuttaaksesi kaiverrusalan, kunnes sijainti on sopiva.
⚠︎ Jos huomaat poikkeavuuksia kaiverrusalan koossa tai muodossa (lyhentynyt tai pidentynyt), katso alla oleva video säätääksesi pyörimisasteikon asetuksia.



Vaihe 19

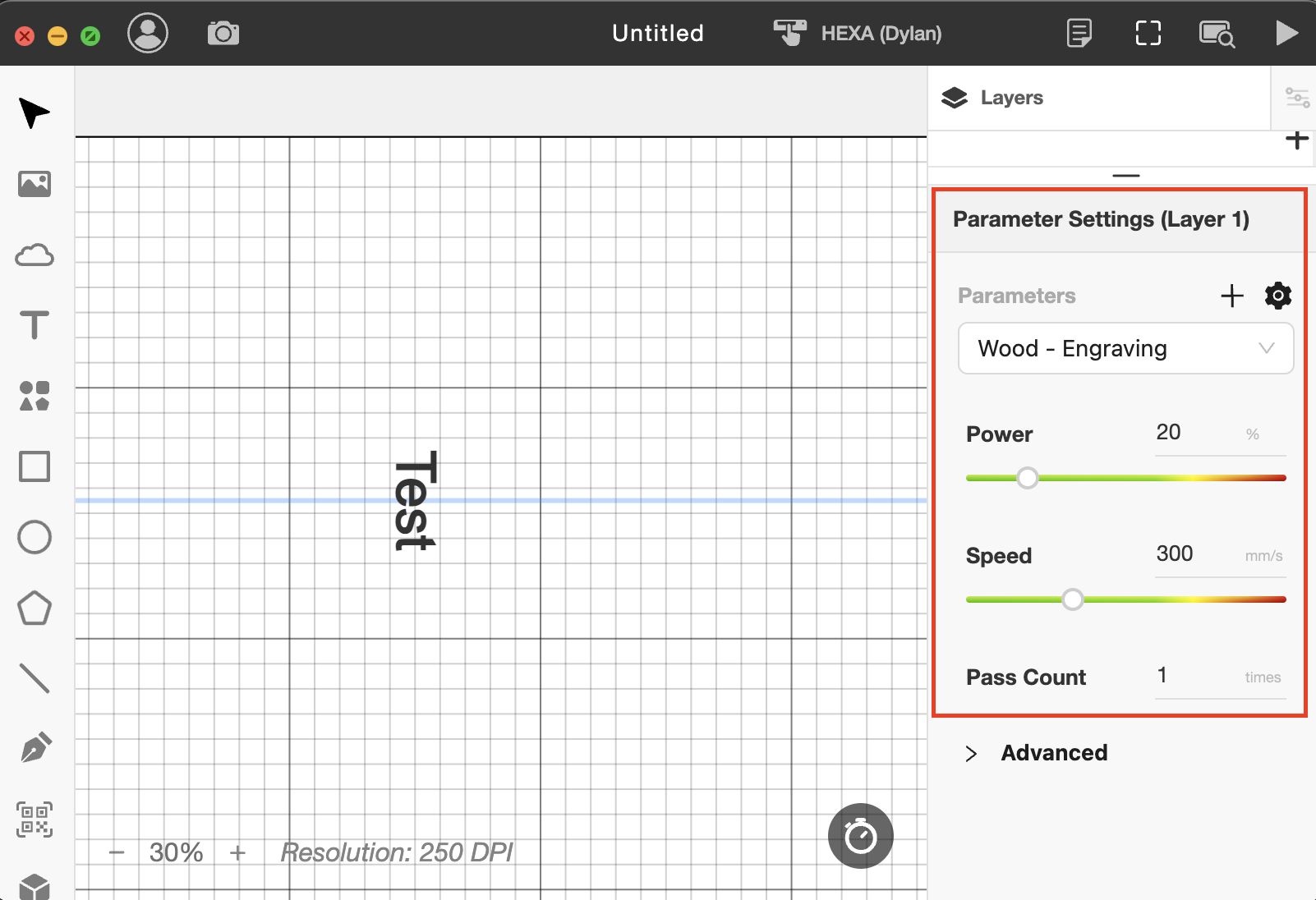

Kun olet vahvistanut kaiverrussijainnin, aseta oikeat nopeuden ja tehon parametrit materiaalisi mukaan.



Vaihe 20

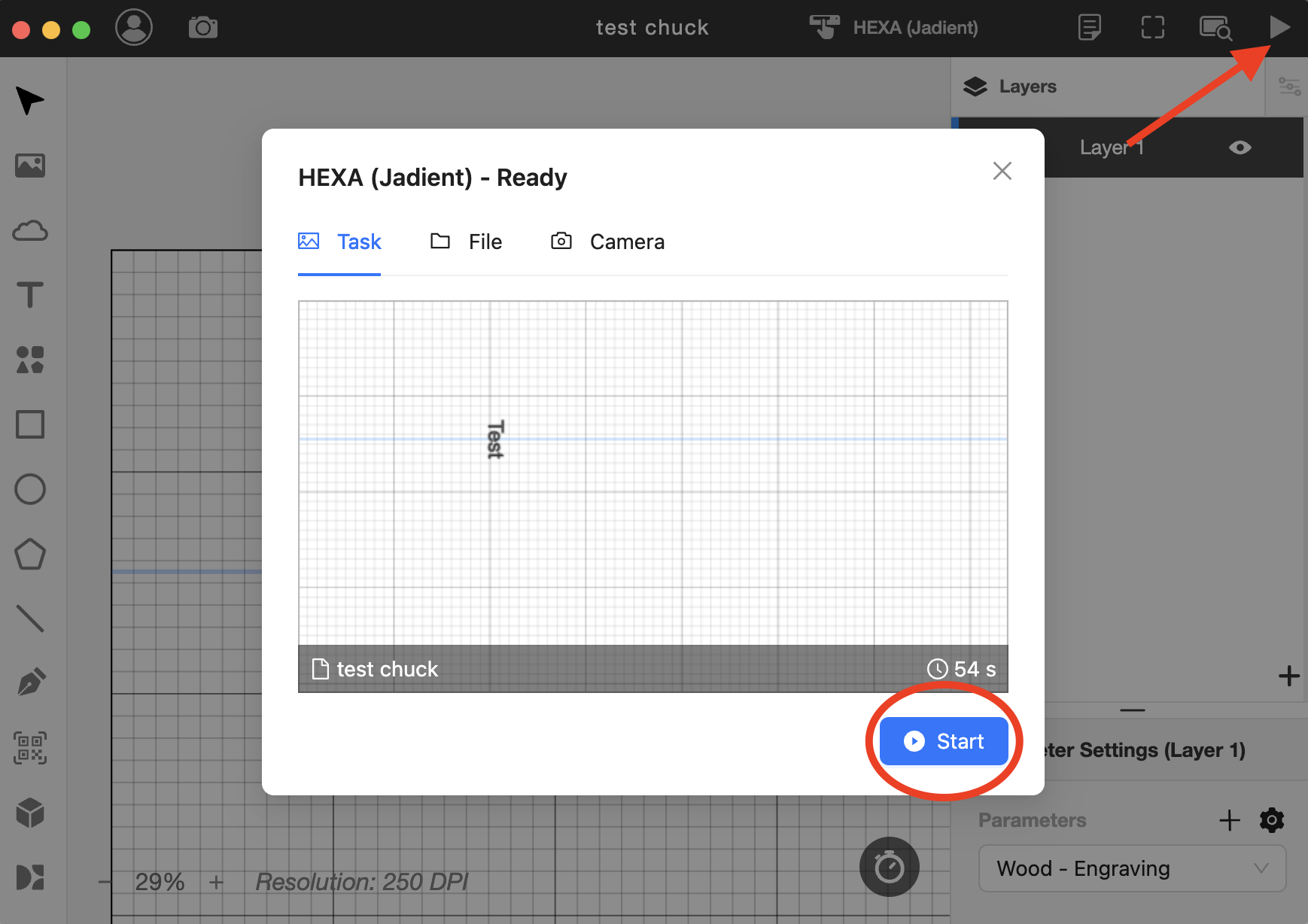

Sulje luukku ja aloita tehtävä.



Vaihe 21

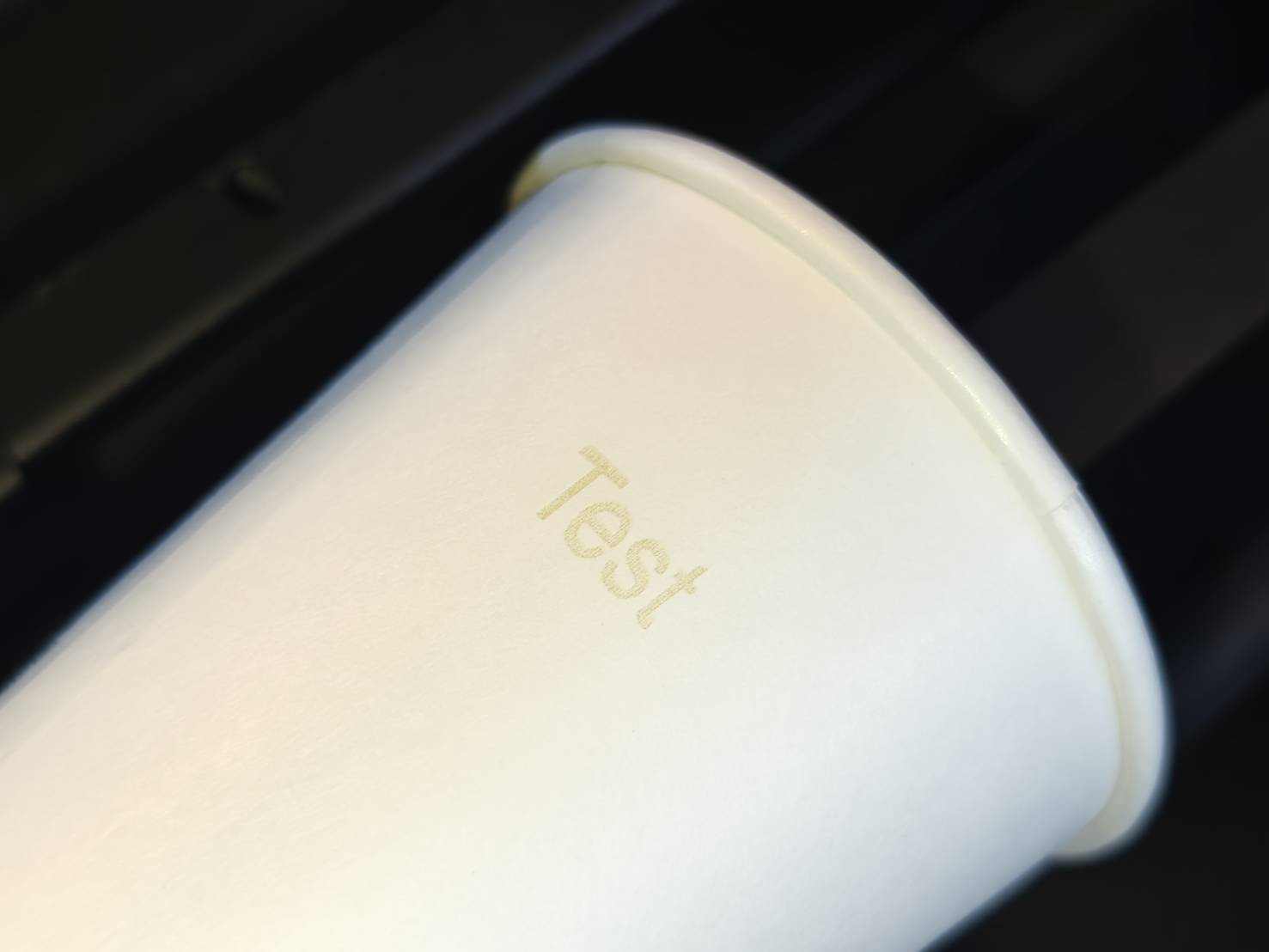

Tarkista tulos.



#END

Takaisin ylös



Beambox II + Rotary 2.0

Vaihe 1

Varmista, että käytössäsi on seuraavat ohjelmisto- ja laiteohjelmistoversiot pyörivän toiminnon käyttämiseksi.

Beam Studio -versio 2.4.3 tai uudempi (Opas)

 Laiteohjelmistoversio 6.0.7 tai uudempi. (Opas)



Vaihe 2

Poista hunajakenno ja alustan kiinnike.



Vaihe 3

Asenna alustan kiinnike takaisin paikalleen.





Vaihe 4

Mittaa materiaalin halkaisija tai ympärysmitta ja kirjaa se muistiin myöhempää käyttöä varten.
(Ensimmäisellä käyttökerralla on suositeltavaa käyttää harjoittelu- ja testaustarkoituksiin tarkoitettua materiaalia.)



Vaihe 5

Katso alla olevasta taulukosta ohjeet oikeiden pyörivien telineiden asennukseen ja valitse sopiva tarkennuslinssin etäisyys esineen halkaisijan mukaan.



Tarkennustilan selitys

Oletusarvoisesti tarkennuslinssi on yläasennossa ja tarkennusetäisyys on 4 mm, mikä tarkoittaa, että suuttimen kärjen ja materiaalin pinnan välinen etäisyys on 4 mm.


Pienemmillä materiaaleilla suuttimen kärki ei välttämättä yllä oletusarvoiseen 4 mm:n etäisyyteen. Tällöin etäisyyttä voidaan kasvattaa siirtämällä linssi suuttimen alaosaan.
Kun linssi on ala-asennossa, kärjen ja pinnan välinen etäisyys voidaan kasvattaa 16 mm:iin.


Miten linssin asentoa vaihdetaan?

1. Irrota linssi



2. Määritä tarkennustilan järjestys
Tarkennustila: 4 mm (oletus) Tarkennustila: 16 mm
Linssi Lohko
Lohko Linssi
Rengas Rengas
Suutin Suutin



3. Kokoa linssi uudelleen
  1. Lohkon punaisen puolen on oltava alaspäin.
  2. Linssin kuperan puolen on oltava ylöspäin.
    (Vinkki kuperan puolen nopeaan tunnistamiseen: sen pitäisi heijastaa koko kasvosi, kun katsot sitä.)
  3. Kiristä rengas kiertämällä sitä vastapäivään.



Telineiden kuvaus

Jalustoja käytetään alustan kiinnikkeessä. Pyörityslaite asetetaan jalustoille, jotta sitä voidaan nostaa tai laskea manuaalisesti tai automaattisen alustan avulla.

Pyörityslaitteen pois päältä -esittely Pyörityslaitteen päällä -esittely



Lyhyet jalustat
Se on matalampi ja sitä käytetään pienemmille esineille.



Miten jalustat asennetaan?

  1. Alustan kiinnikkeessä on reikiä, jotka on suunniteltu jalustoja varten.
  2. Telineissä on akselit, jotka voidaan asettaa reikiin.
  3. Säädä akselien välistä etäisyyttä tarvittaessa.



Vaihe 6

Varmista telineiden asentamisen jälkeen, että kone on sammutettu.
Etsi liitäntäkaapeli laatikosta ja kytke se koneen vasempaan takakulmaan.




Vaihe 7

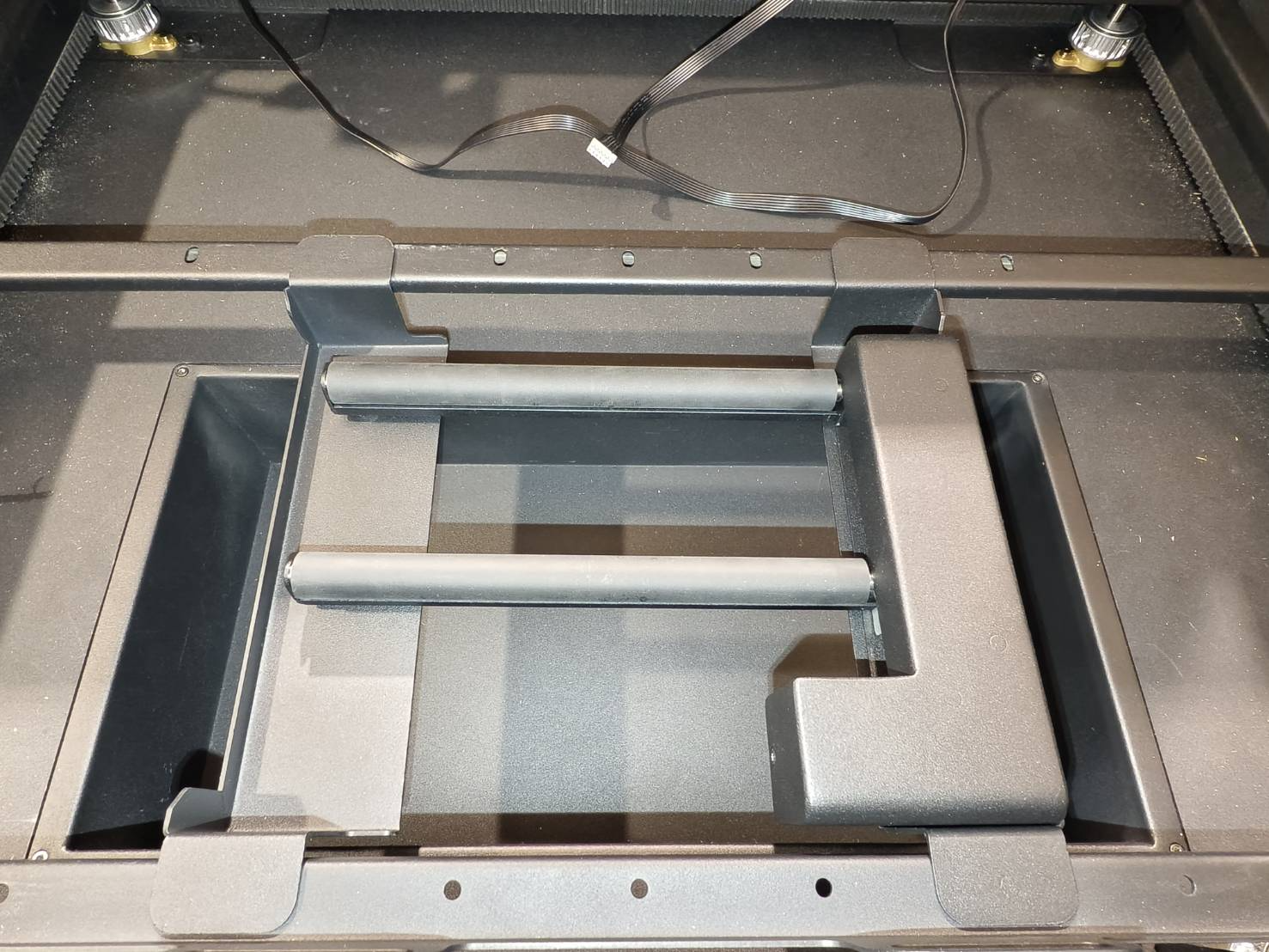

Aseta pyörityslaite telineille ja kytke kaapeli laitteeseen.
*Varmista, että virta on katkaistu. Kaapelin kytkeminen koneen ollessa päällä voi vahingoittaa pyörityslaitetta.


Tässä on ohje pyörityslaitteen rullien säätämiseen.
(Paina ja pidä oikealla olevaa painiketta pohjassa, jolloin rullia voi liikuttaa vapaasti)







Vaihe 8

Käynnistä kone ja siirry "Laitteistoasetuksiin" valitaksesi oikean tarkennustilan.

Kone >> Laitteistoasetukset >> Seuraava sivu >> Tarkennustila >> Valitse sopiva


Vaihe 9

Aseta materiaali pyörityslaitteeseen ja tasaa se tarvittaessa tukimoduulin avulla.


Katso eri muotoisten esineiden asettamisohjeet seuraavista oppaista:



Vaihe 10

Suorita automaattitarkennus.
Jos automaattinen tarkennus ei toimi, katso article manuaalisen tarkennuksen menetelmästä.

Vaiheet:

  1. Laske alustaa tarvittaessa.
  2. Laske tarkennusanturi tarkennusvalmiuteen.
  3. Siirrä tarkennusanturi lähelle materiaalin pintaa.
  4. Nosta alustaa tarkistaaksesi, koskettaako anturi pintaa.
  5. Suorita automaattinen tarkennus kaksoisnapsauttamalla 'AF'-painiketta.
  6. Nosta tarkennusanturi takaisin valmiusasentoon.

Video:



Vaihe 11

  • Aktivoi punainen lasersäde, joka tulee suuttimen kärjestä.
    Jos punainen laser on jo aktivoitu, ohita tämä vaihe.


  • Kone >> Laitteistoasetukset >> Seuraava sivu >> Punainen valo jatkuva >> PÄÄLLÄ



Vaihe 12

Siirrä suuttimen kärki kaiverrettavan alueen keskikohtaan.
Punainen valopiste osoittaa ja määrittää aloituskohdan.




Vaihe 13

Käynnistä Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png



Vaihe 14

Siirry kohtaan "Asiakirja-asetukset" ja tee muutokset.


1. Vaihda työskentelyalueeksi "Beambox II".

2. Vaihda aloituskohdaksi "Nykyinen sijainti".
3. Valitse työn alkupisteeksi "Keskikohta".
4. Ota pyörivä toiminto käyttöön.

5. Jos pyörivä moduuli on käänteinen (telat oikealla), ota peilaustoiminto käyttöön.
Jos se ei ole käänteinen, jätä peilaustoiminto pois käytöstä.
(Saatavilla vain Adorille.)



Vaihe 15

Siirry kohtaan "Pyörivän moduulin asetukset" ja tee muutokset.

1.
Varmista, että pyörivä toiminto on käytössä.



2.
Valitse tyypiksi "Tela".



3.
Jos pyörivä moduuli on käänteinen (telat oikealla), ota peilaustoiminto käyttöön.
Jos se ei ole käänteinen, jätä peilaustoiminto pois käytöstä.
(Saatavilla vain Adorille.)



Vaihe 16

Luo kaiverrusobjekti tai tuo oma tiedostosi.

Screenshot 2024-09-26 at 12.23.35 PM.png



Suunnitelmastasi riippuen se käännetään yleensä 90 astetta vastaamaan materiaalin asentoa.



Vaihe 17

Kun olet määrittänyt suunnitelmasi, siirrä suunnitelman keskikohta siniselle viivalle.



Vaihe 18

Käytä "Kehyksen ajo" -toimintoa nähdäksesi kaiverrusreitin.

  • Valitse "Kehystys" nähdäksesi suunnitelman tai tiedoston rajaavan laatikon.
  • Kun napsautat "Aloita", laserpää alkaa liikkua, ja liikerata osoittaa tämän tehtävän kaiverrusalan.
  • Aloituspiste on laserin suuttimen nykyinen sijainti.
  • Sen reitti riippuu valitusta "Työn alkupiste" -asetuksesta vaiheessa Vaihe. Kun keskikohta on valittu, aloituspiste asetetaan suunnitelman keskelle. Keskikohtaa käytetään yleensä pyörivissä töissä.
  • Voit siirtää laserpäätä muuttaaksesi kaiverrusalan, kunnes sijainti on sopiva.
⚠︎ Jos huomaat poikkeavuuksia kaiverrusalan koossa tai muodossa (lyhentynyt tai pidentynyt), katso alla oleva video säätääksesi pyörimisasteikon asetuksia.



Vaihe 19

Kun olet vahvistanut kaiverrussijainnin, aseta oikeat nopeuden ja tehon parametrit materiaalisi mukaan.



Vaihe 20

Sulje luukku ja aloita tehtävä.



Vaihe 21

Tarkista tulos.



#END

Takaisin ylös
